Как сделать перемычки для газобетонных блоков своими руками из уголка: размеры +Видео

Залог долговечности любой постройки или конструкции – грамотный подход к армированию, что позволяет избежать появление трещин и других изъянов в период эксплуатации.

Армированные элементы нужны для повышения уровня прочности конструкции из газосиликата при возведении коттеджей и частных небольших домов.

Обязательно при строительстве проемов окон или дверей должны устанавливаться перемычки для газобетонных блоков.

Общие сведения о перемычках в строительстве

Смысл перемычек

Газобетонная кладка подвергается серьезной нагрузке не только в момент постройки дома, но и эксплуатации. Чтобы распределить нагрузку равномерно, на проем устанавливается арматура, с использование штробореза. Когда арматура помещена в паз, то закрепляется раствором.

При выборе материала необходимо ориентироваться на показатели этого материала и длину пролета. Одним из важных моментов является вес перемычек. Монолитные железобетонные конструкции сильно нагружают несущие стены, и монтаж проводится с участием специальной техники. А при укладке газобетонных конструкций можно справиться самостоятельно.

Перемычки в частном строении

Когда возводится частный дом, технология отличается некоторыми моментами. Сегодня строительный рынок предлагает несколько видов перемычек, различающихся своей конструкцией и правилами применения.

Газобетонные перемычки

Уже готовое решение в виде армированной газосиликатной/газобетонной перемычки, выполненной в соответствии с ГОСТом, которое можно купить. Такие элементы представляют собой обычные балки для газобетона с прямоугольным сечением и арматурой, обработанной антикоррозийной смесью и выполняемой роль внутреннего каркаса. На них присутствуют стрелки, указывающие направлении монтажа. Рассматриваемый вариант при строительстве признан самым легким и не требующим специальных знаний для установки. Однако, за него придется выложить немаленькие деньги.

Среди преимуществ нужно отметить
  • — отсутствие трещин при правильно проведенном армировании. Они не плывут и не подвергаются разрушению при длительном использовании;
  • — газобетонные перемычки являются высокопрочными конструкциями легкого веса, поэтому не оказывают высокой нагрузки на стены и фундамент постройки;
  • — структуру — перемычки похожи на строительные блоки, что является высоким показателем тепловой эффективности без необходимости дополнительного утепления конструкции.
  • Сколько необходимо брусков зависит от толщины блока. Если стена 40 см, понадобится 2 шт по 15 см и один по 10. Если полметра, то 2 по 15 см и 2 по 10 см.
  • Размеры перемычек – по высоте показатель в 124 мм, ширине 115-175 мм, длине 1300-3000 мм.

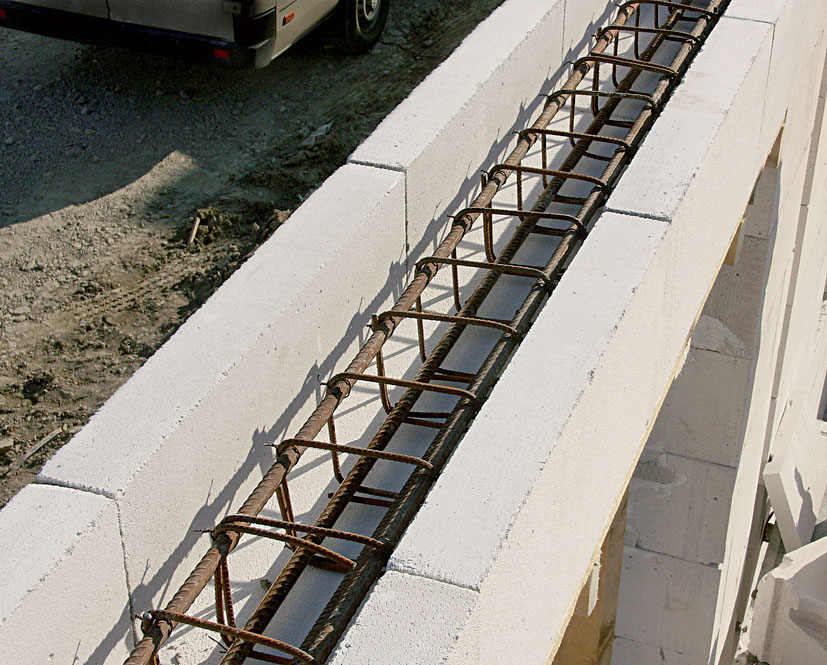

Блоки в форме буквы U

U-блоки сегодня популярный вариант для строительства сборно-заливных перемычек над окошками из стен, выполненных ячеистым газобетоном с несъемной опалубкой. Габариты таких блоков совпадают с размерами стандартных стен, а монтаж не требует применение специальных грузоподъемных механизмов.

Перемычки формы U – сборные и легко поддаются распиливанию ножовкой по газобетону. В изделиях по размерам 20 см в ширину, присутствуют борозды 12 см, в которые закладывается каркасная арматура и монтаж производится с применением деревянной опалубки.

Технология установки следующая
  • — подготавливается жесткий помост, подпирающийся брусками или металлическими трубами в нескольких местах;
  • — блоки укладываются на помост с запуском на стены на 25 см. Если это опоры, то они должны быть цельными;
  • — более толстая стена размещается с внешней стороны постройки. На нее наносится утеплитель. Боковые стороны приклеиваются специальным раствором для газобетона, соблюдая правила;
  • — в лотки помещается объемный арматурный каркас в виде 4-х стержней диаметром 12-16 мм, скрепленных между собой проволокой с шагом в 40 см;
  • — лоток заполняется мелкозернистым бетоном М200;
  • — заливая бетон, нужно добиться равномерного распределения смеси и полного обволакивания арматуры. Достичь этого можно путем укладки бетона слоями;
  • — демонтаж опалубка проводится через 21 день.

Можно собирать U-изделия на земле или в помещении на ровной площадке с устойчивым основанием. Как вариант – использование настила из досок.

Элементы из железобетона выполняются с использованием тяжелых смесей с бетоном и арматурных прутов.

Для справки. Когда в планах нет утепления дома, то целесообразно выполнить вставку из пенополистирола или аналогичного утеплителя.

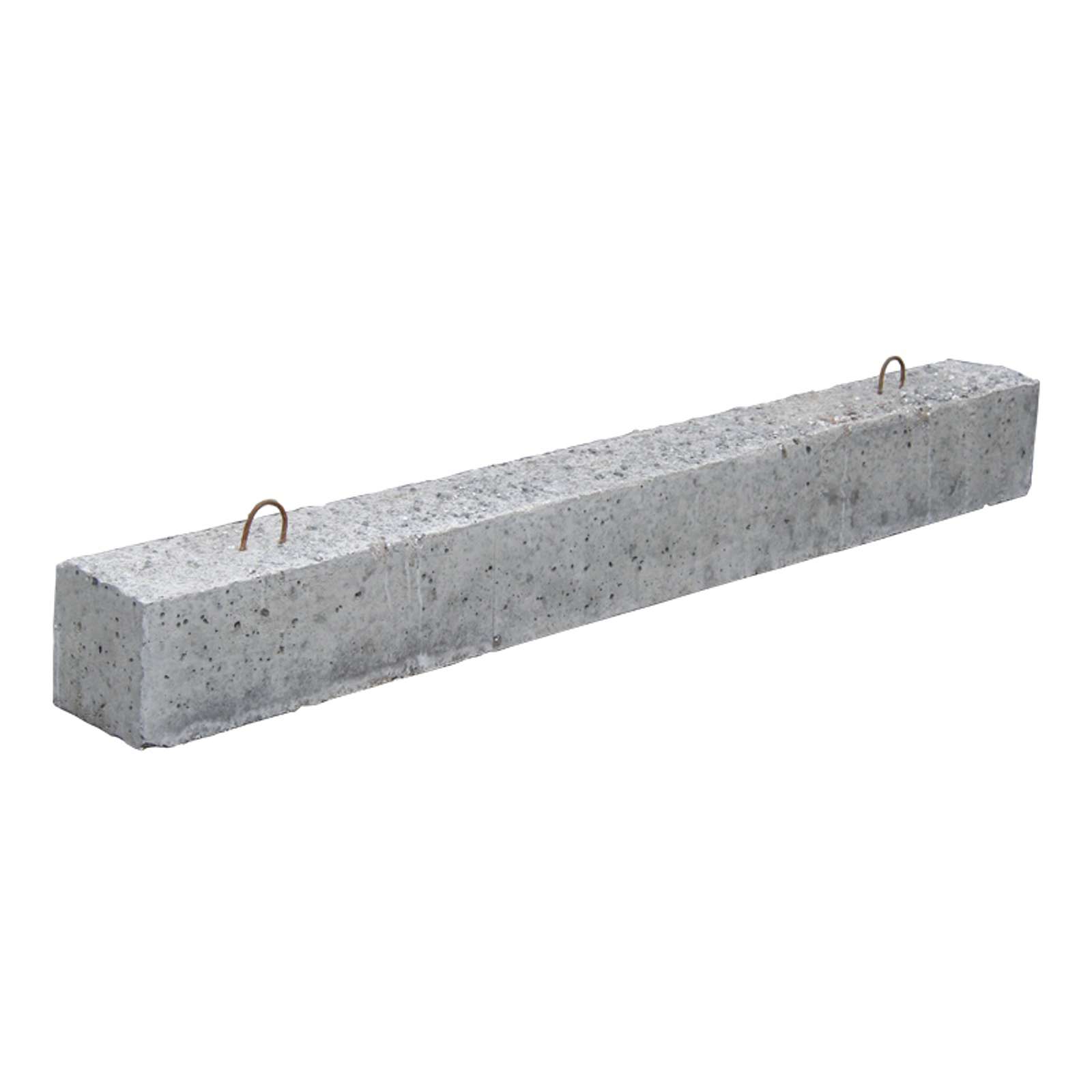

Железобетонные перемычки

Выглядят как бетонная балка, внутри которой находится арматура. Основа – бетон М200, являющийся холодным, и обязательно требует утепления. Создавая опалубку, можно столкнуться с некоторыми трудностями.

Преимущество конструкции в том, что она может перекрыть большие проемы, независимо от формы постройки.

Если проем большой, то монолит изготавливается своими руками.

Если требуется перекрыть пролет длиной 2,8 м, тогда 280 делим на 20 и получаем высоту, равную 14 см.

Армирование проводится 6 двенадцатимиллиметровыми стержнями с шагом в полметра. Длина опирания балки должна равняться 35 см с одной и другой стороны. Опоры заливаются раствором толщиной в 1,5 см.

Для изготовления монолитной перемычки изготавливается опалубка из досок или фанеры. Утеплитель в данном случае укладывается с внутренней стороны. Некоторые делают опалубку меньше, чтобы теплоизоляционный слой приклеить после снятия опалубки. Можно в качестве материала использовать экструдированный пенополистирол, обладающий высокими теплоизоляционными и прочными свойствами. Такая опалубка несъемная. Внутрь ее помещается каркас из арматуры и заливается бетоном М200. Через 3 недели монолитная перемычка будет готова.

Важно! Бетон проигрывает газосиликату в теплопроводности.

Применение железобетона возможно, если стены дома будут утепляться минватой, иначе такая конструкция станет мостом холода.

Как проходит монтирование

В процессе монтирования перемычек опираются на конструкционные особенности.

  • Армированная несущая конструкция из газобетона применяется при максимальной длине проема в 174 см, при этом для опирания на кладку необходимо 25 см. При укладке газобетона рекомендуется применять 4 уголка из стали. Лучше, если уголки налегают на кладку на 30 см. Газобетон отличается прочностью из-за наличия стального каркаса. Перемычки представляют собой однопролетную балку с нагрузкой по всей поверхности. Плюс в возможности не утеплять дополнительно строение.
  • Несущую конструкцию из железобетона с опалубкой в виде U-образных блоков можно использовать при длине проема в 300 см, с таким же расчетом опирания на кладку как при газобетоне. Монтаж проводится без использования специальной техники, что является большим преимуществом. Также не нуждается в утеплении.
  • Монолитная несущая конструкция из железобетона устанавливается в зависимости от длины балки, на опору приходится 30 см. Такой конструкцией можно перекрыть проем шириной до 3 м. Это отличное решение при перекрытии широкого расстояния. Пропорция соблюдается 1:20. Обязательно дополнительно утепляется.

Армирование требуется при длине проема от 1,20 м.

Что касается не несущей конструкции, то железобетон используется при длине балки 2 м, опора – 0,35 м с дополнительным утеплением. Используется металлический уголок и заглубление в основании кладки.

Оконный проем

  • Использование U-блоков при работе с перекрытиями шириной не более трех метров, позволяет обойтись без участия спецтехники, например, крана.

Армирование производится с помощью металлических прутьев прочностью А400-500 и диаметром 10-16 мм.

В случае ширины лотка менее 120 мм, рекомендуется использовать армирование двумя стержнями.

Когда ширина превышает значение 150 мм, лучше взять 4 арматуры и соединить их проволокой с шагом в 50 см с целью получения прочной решетки.

Значение опорной зоны крайних блоков равняется 25 см. Чтобы скрепить торцы, можно воспользоваться обычным клеем для газобетонов.

  • Вместо лотков в виде U можно построить опалубку из досок или газобетонных блоков. Затем провести армирование и заполнить бетоном.

Армированные перемычки

Несомненно, способ создания армированных перемычек внутри придает прочность и является хорошей основой для заключительного этапа.

По размерам ориентируются на длину пролета и ширину блоков стен.

Монтаж выполняется, учитывая некоторые моменты:

  • — детали поднимаются на нужную высоту и ставятся стрелкой вверх, соблюдая условие опорной глубины в 30 см. Ширина при этом должна равняться ширине блока;
  • — можно использовать в проеме 2 перемычки, но основание проема должно быть монолитным;
  • — все элементы обязательно соединяются специальным раствором для склеивания, а вторая деталь должна плотно прилегать к оконной перемычке, с использованием киянки. Важно, чтобы целостность конструкции не нарушилась;
  • — вся поверхность выравнивается с помощью рубанка, и продолжать работу можно после полного высыхания клея.

Таким способом оформляется дверной и оконный проем. Главное, чтобы перемычки опирались на стены максимально надежно, чего можно добиться правильными расчетами.

«Колхозный» способ

При строительстве домов из ячеистого бетона часто встречается монтаж уголками или арматурными стержнями, который очень не нравится профессионалам. Однако, популярность данный вариант не теряет.

Интересно, что использование стальных уголков не регламентируется ГОСТом и не указывается в правилах строительства зданий из газобетона.

Применяется такая конструкция на узких проемах до 1,20 м и в одноэтажных постройках. Уголки нужно покупать мощные, с сечением 75х75х6 мм. Они устанавливаются с опорной глубиной в 30 см. При монтаже нужно придерживаться правил:

  • — обязательно уголки нужно покрасить со всех сторон антикоррозийным составом;
  • — минимальное значение опорной длины для уголка из металла – 20 см;
  • — соединение уголков происходит с применением стальной ленты, сварки, стяжки;
  • — уголки должны утапливаться в бетон, чтобы не допустить выпирание над поверхностью стены.

При штукатурке газобетонной постройке, металлические перемычки следует обернуть специальной штукатурной сеткой.

Нюансы

  1. Когда длина проема больше 120 см, а высота меньше 2/3 ширины, то лучше применять перемычки из обычных блоков с дополнительными крепежами. При этом блоки укладываются с использованием временной опалубки и клея. Боковые конструкции должны утопать в стене.
  2. Чтобы усилить стену, рекомендуется армировать ряды над проемом. Нормальное значение сечения арматуры – 8 мм. Конец ее нужно заводить за границу проема на 50 см с обеих сторон, придавая им форму буквы Г. Затем они анкеруются в газобетонную кладку.

Вывод

Монолитные железобетонные конструкции очень тяжелые, поэтому при оформлении проемов окна или дверей, целесообразно выбирать газобетонные изделия, которые можно установить легко. Они практичны и обладают хорошей теплоизоляцией, надежно держат кладку над проемом.

Важными моментами в строительстве при создании перемычек являются высота и ширина. При правильном расчете и монтаже, строение обретает надежность. Но, если расстояние для перекрытия очень большое, тогда выход в использовании монолитных балок из железобетона.



какие лучше выбрать для опирания в стенах из газобетона в доме, устройство и изготовление из уголка, размеры и ГОСТы

Вопрос о том, перемычки какого вида (надоконные либо надпроёмные) и когда используются при постройке дома, не так прост. Большинством самостройщиков при перекрытии стенного проема обычно используются самодельные перемычки из бруска, монолитов и железобетонных конструкций с применением стального уголка. Но на сегодняшний день крупными компаниями, производящими газобетонные изделия, предлагаются решения, облегчающие и убыстряющие работы по строительству дверных и оконных проемов, а в ряде случаев позволяющие и вовсе избежать присутствия таких конструкций.

Разновидности

В первую очередь разберемся, каким образом выбирают перемычки для оконных и дверных проемов. Это решают в зависимости от наличия материалов и размеров пролётов, которые перекрывают. Самое значительное расстояние можно перекрыть с помощью монолитных балок из железобетона. Несъемная опалубка для них обычно изготавливается из U-образных блоков из газобетона.

Надпроёмные виды кладок постоянно подвергаются значительному давлению как в процессе строительства стен, так и при дальнейшей эксплуатации здания. Как правило, для равномерного распределения нагрузок выполняют установку арматурного прута с помощью штроборезов таким образом, чтобы обеспечить вхождение прутов в пазы. Последние наполняются раствором, а прут укладывают в него таким образом, чтобы снаружи оставалась часть прута длиной 30 см.

Применение уголков из стали никак не регламентируется ГОСТами или правилами строительства зданий из газобетона, зато оно популярно среди самодеятельных строителей.

Чтобы максимально сохранить свойства, не допускающие утечки тепла через наружные стены газобетонного здания, можно выполнить перемычку над окном либо дверным проемом при помощи одного из газобетонных специзделий: либо армированными газобетонными перемычками D700, либо монолитными железобетонными перемычками в несъемных опалубках из газобетона.

Если ячеистость структуры конструкции из газоблоков будет совпадать со структурами материала строительного газоблока, то эта схожесть не вызовет понижения эффективной теплоёмкости. В итоге не нужно будет дополнительно утеплять стену и кладку.

Еще одним приемлемым решением, которое поможет перекрыть расстояние в 3 м, может быть обустройство монолитной структуры из железобетона, залитой с применением неразборной опалубки из блоков U-формы. Их прочность может уступать лишь конструкциям типа монолитной балки из железобетона.

Подъемная техника для монтажа U-блочных перемычек не требуется, но нужны усилия для большего объёма подготовки, а также чтобы изготовить такую перемычку, потребуется больше времени и сил.

При армировании конструкции в блоке U-формы при помощи пространственного арматурного каркаса (U-блоки с размерами 20 см в ширину с лотком, имеющим ширину в 12 см) допускается использование двух арматурных стержней (верхний и нижний). Все блоки с размерами по ширине лотков от 15 см армируют с помощью четырёх арматурных стержней (2 верхние и 2 нижние). При этом необходимо наличие поперечных арматурных связок с расстоянием между ними в 40–50 см.

Если стенной проем в газобетонной стене не шире 1,2 м, а условие отношения высоты к ширине проема равно 1 к 2/3, то проём можно устраивать без перемычки совсем. При такой конструкции каждый ряд укладывают, применяя временную стабильную опалубку, используя исключительно клей для газобетонных блоков.

Также можно использовать конструктивную арматуру, чтобы армировать газобетонные блоки выше проёма. Здесь допустимо использование арматуры d6d8 либо толще, заводя ее концы за проекции граней на 50 см, анкеруя концы под Г-образными углами.

При несоблюдении этой пропорции (1 к 2/3) из-за нехватки высоты, необходимо использовать рядовую ненесущую перемычку полкой вниз (если проем менее 2 м) либо стальной уголок (если проем менее 1,2 м).

Возможно, применение уголка, у которого ширина полки меньше, чем те, что описывают в справочниках (11 см), или уголка проема шире 1,2 м. Надо заметить, что подобное применение будет некондиционным, и если сделать его своими руками, это останется на усмотрение строителя.

Особенности, которые необходимо иметь в виду, если планируется строительство поддерживающей конструкции (перемычки) проема из стального уголка:

  • стальной уголок необходимо окрашивать поверх ржавчины с обеих сторон;
  • в этом случае минимальная длина опирания уголка на газобетон должна составлять 20 см;
  • друг с другом уголки скрепляются лентой из стали/сварным методом/ стяжками из проволоки;
  • их необходимо утапливать в газобетонный блок заподлицо;
  • при наличии в планах оштукатуривания стены в будущем – используйте штукатурную сетку, чтобы его обернуть.

Конструкции из железобетонных монолитов позволяют перекрывать самые широкие расстояния. Пропорция расчета следующая: 1 к 20. Расчет с более высокой степенью точности для надоконных и наддверных перемычек и газоблочных простенков необходимо производить в соответствии с гл. 9 СТОНААГ3.1–2013.

Армируются перемычки из железобетона так же, как и ЖБ балка: 4–6 арматурных стержней d-12 и толще с поперечными арматурными хомутиками через полметра.

Минимум длины опирания ЖБ балки на газобетон должен быть не менее 35 см. Зону опоры ЖБ конструкций такого типа обязательно следует усиливать при помощи обустройства разгрузочной опоры, используя сетку из арматуры в растворном слое либо слоях клеев для газобетона при толщине, по крайней мере, в 1,5 см.

Надпроемные железобетонные перемычки отливаются в стабильной разборной опалубке, время удаления который определяют, замеряя уровень температуры воздуха в месте проведения работ. Конструкции такого типа могут заглубляться на толщину слоя утеплительного материала, который в обязательном порядке будет использоваться для утепления так называемых мостиков холода. «ЭкстПолиС» обычно приклеивают к структурам подобного типа разного сечения с различными клеями для газоблоков и закрепляют с помощью тарельчатых дюбелей.

Дополнительно в ряде случаев рекомендуется установка неразборных элементов, используя листы теплоизоляции типа «ЭкстПолиС».

Конструкционные особенности дают возможность выбора вариантов применения технологии при монтаже, длины части опирания перемычек на газобетонную стену, а также основных правил их использования.

Глубина опирания

Данный параметр, как правило, зависит от типа перемычек.

  • Несущая конструкция из газобетона с армированием: максимальный проём – 1 м 75 см, глубина опоры – 25 см. Дополнительного утепления не требуется.
  • Несущие железобетонные конструкции с неразборной опалубкой из U-блочных конструкций: максимальный проём – 3 м, глубина опирания на кладку – 25 см. Дополнительного утепления не требуется.
  • Монолитные несущие конструкции из железобетона. Должны соответствовать длинам балок – 35 см. Требуется дополнительное утепление. Выполняется армирование – 1 м 20 см. Арматура выступает за габариты проёма на 50 см. Рекомендуется осуществления рядового армирования выше проёмов.
  • Монолитные ненесущие железобетонные конструкции 200 см 35 см: максимальный проём – 1 м 20 см, глубина опирания на кладку – 20 см. Требуется дополнительное утепление. Является ненесущей конструкцией с использованием в качестве основания металлического уголка. Необходимо заглубление в основании кладки.

Какие выбрать?

Так как монолиты из железобетона весят гораздо больше, а такое устройство легче, чем газоблок, чтобы оформить оконные и дверные перемычки, лучше выбирать газоблоки: они легче, их проще установить, а также они более выигрышны по своим теплоизоляционным качествам.

Тонкости монтажа

Газобетонные перемычки армированного вида отличаются прочностью по причине наличия каркаса из стали. Также из-за того, что используются подобные перемычки во время возведения стен из газобетона, получается оптимальная поверхность, которая впоследствии послужит целям декорирования.

Такие перемычки представляют собой однопролётную балку, получающую нагрузку на всю свою поверхность. Оптимальный вариант при укладке газобетона – это четыре уголка из стали, уложенные должным образом.

Рекомендуется налегание уголков на кладку на расстоянии около 30 см. Использовать перемычки такого вида – довольно сложное дело.

Процесс монтажа металлической перемычки проходит так:

  • выбирается необходимая высота;
  • монтируются арматурные прутья;
  • выполняется монтаж опалубки;
  • осуществляется укрепление опалубки;
  • происходит укрепление прутьев из арматуры;
  • выполняется бетонная заливка прутьев из арматуры.

Когда создается кладка над проемами, обязательно должна учитываться его ширина и высота. Эта информация будет очень полезна, когда будет рассчитываться конструкция. Если их монтаж произведен верно, это сильно повлияет на прочность всей конструкции.

О том, как сделать перемычки в стенах из газобетона, смотрите в видео ниже.

Перемычки для газобетонных блоков

Газобетон используется при возведении различных зданий. Для обеспечения долговечности строения и предотвращения деформаций осуществляется устройство перемычек в газобетонных стенах. Для этого на стеновые блоки в районе проема укладывается поперечная конструкция из железобетона, U-образная перемычка или опорные балки других видов, воспринимающие большой вес. Одни застройщики монтируют металлические перемычки, другие устанавливают бетонную. При этом монтаж производится различными методами. Рассмотрим разновидности перемычек и специфику их монтажа.

При возведении различных зданий используется газобетон

Устройство перемычек в газобетонных стенах – длина опирания перемычки и размер проемов

Для повышения прочностных характеристик газобетонных стен частных домов, коттеджей и дачных строений осуществляют усиление коробки. Для этого в зоне расположения проемов, предназначенных для установки дверей и окон, монтируют поперечные балки из газобетона или железобетона, а также осуществляют установку прутов из рифленой арматуры. Армирование перемычки позволяет перераспределить нагрузку, повышая ее прочность. Технология допускает также применение стальной ленты и использование уголка.

Для каждого варианта регламентированы размер проема и величина опирания:

  • усиленная арматурой несущая балка из газонаполненного бетона позволяет перекрывать проемы размером 1,74 м при величине опирания по 0,25 м с каждой стороны. Конструкция не требует дополнительной теплоизоляции;
  • железобетонная балка, сформированная путем бетонирования полости U-образных элементов, способна перекрывать проем, увеличенный до 3 м при длине опорной поверхности 0,25 м. Утеплять такую перемычку не нужно;
Осуществляют усиление коробки для повышения прочностных характеристик газобетонных стен
  • цельная балка из монолитного железобетона, уложенная на всю толщину стен, обеспечивает устойчивость кладки при размере проема до 2 м и длине опирания 0,35 м. В дополнительном утеплении несущая балка из железобетона нуждается;
  • основание для перемычки, сформированное с помощью сварки из стальных уголков и арматуры, используется при длине проема 1,2 м при условии контакта с кладкой по 0,2 м с обеих сторон. Желательно сделать паз и заглубить полку уголка или арматуру в газоблок.

Определяясь с устройством балок для усиления газобетонных проемов, следует учитывать расстояние между опорными газоблоками и обеспечивать необходимую площадь контактной поверхности.

Особенности применения перемычек и специфика их монтажа для газобетонных строений

Кладка газобетона выполняется цементно-песчаными растворами или специальным клеем. Она воспринимает значительные нагрузки как в процессе строительства здания, так и во время эксплуатации. Арматурной сетке, уложенной между рядами газобетонной кладки, не удается компенсировать все действующие нагрузки. Для равномерного распределения усилий проем дополнительно укрепляется арматурными стержнями, уложенными в пазы. Для этого штроборезом выполняют полости, высота которых соответствует размеру профиля. Арматурный пруток в пазе закрепляют цементной смесью.

Особенности применения перемычек

Поперечные балки обеспечивают:

  • повышение несущей способности газобетонных проемов;
  • формирование опорной поверхности для кладки блоков;
  • компенсацию различных нагрузочных реакций;
  • замыкание силового контура в зоне проемов.

Выбирая конструкцию и материал перемычек, чтобы усилить газобетон в зоне оконных и дверных проемов, следует учитывать конструктивные особенности балки и расстояние между опорными блоками.

Используют следующие типы балок:

  • газобетонные. Не оказывают повышенной нагрузки на стены и легко монтируются своими силами;
  • U-образные. Представляют собой сборные элементы из газобетона, установка которых не требует использования грузоподъемных средств;
  • железобетонные. Отличаются увеличенной массой и требуют применения грузоподъемной техники для выполнения монтажных работ;
  • комбинированные. Изготавливаются из углового металлопрофиля или арматуры, на поверхность которых кладутся газобетонные блоки.
Существует несколько типов перемычек

Для ответа на вопрос, какие перемычки лучше для стен из газобетона, детально рассмотрим конструктивные особенности каждого вида балок и остановимся на особенностях их установки.

Готовые перемычки из газобетона – размеры, конструкция и достоинства изделий

Среди застройщиков пользуются широкой популярностью перемычки газобетонные, изготавливаемые специализированными предприятиями согласно требованиям действующего стандарта. В поперечном сечении такая балка имеет прямоугольную форму. Балочная конструкция усилена арматурным каркасом с антикоррозионным покрытием. На поверхности перемычки нанесены стрелки, указывающие, как правильно расположить балку при установке.

При стандартной высоте балок, равной 12,4 см, изделия отличаются следующими размерами:

  • длиной, составляющей 1,3-3 м;
  • шириной, находящейся в интервале от 11,5 см до 17,5 см.
Наиболее простая и распространенная конструкция-газобетонная балка

Газобетонная балка – наиболее простая и распространенная конструкция, обладающая комплексом достоинств. Главные плюсы:

  • повышенные прочностные характеристики, обеспечиваемые усиленным арматурным каркасом. Перемычка не растрескивается под воздействием нагрузок;
  • уменьшенный вес перемычки. Благодаря использованию при изготовлении балки пористого бетона, снижается масса элемента и уменьшается нагрузка на газобетонную коробку и фундаментную основу;
  • соответствие структуры газобетонной балки характеристикам используемых блоков. Отсутствует необходимость дополнительной теплоизоляции конструкции благодаря идентичным показателям теплоэффективности.

Для выполнения монтажных операций не требуется специальная подготовка. Единственный минус перемычки из газобетона – повышенная стоимость изделия.

Техника установки армированных газобетонных перемычек

Монтаж газобетонных балок осуществляется после того, как завершено армирование газобетонных блоков в зоне оконного или дверного проема. До начала монтажных операций следует подобрать балки с размерами, соответствующими расстоянию между опорными блоками в зоне приема. Важно также использовать перемычку нужной ширины, обеспечивающей максимальную площадь контакта с поверхностью газоблоков.

После окончательного отверждения клеящего состава допускается кладка газобетонных блоков на перемычку

При выполнении мероприятий по монтажу газобетонных балок выполняйте работы по следующему алгоритму:

  1. Уложите на опорную поверхность блоков связующий состав.
  2. Поднимите перемычку к месту установки.
  3. Установите балку на проем, ориентируясь на направление стрелки.
  4. Смонтируйте, при необходимости, вторую перемычку.

После завершения монтажных операций следует обеспечить расположение верхней плоскости балок на одном уровне с помощью резинового молотка. Для удаления наплывов и локальных неровностей используйте рубанок по газобетону. Кладка газобетонных блоков на перемычку допускается после окончательного отверждения клеящего состава.

Сборные перемычки U-образного профиля под проемы оконные для газобетона

Для сооружения оконных перемычек используют также газобетонные элементы U-образного профиля, из которых формируют стационарную опалубку. По форме изделие напоминает лоток. В полость укладывают силовой каркас и затем заливают бетон. После застывания бетона конструкция приобретает повышенные прочностные свойства и обеспечивает равномерное распределение усилий на опорные стены, а также повышает жесткость газобетонного строения.

Газобетонные элементы U-образного профиля также используют для сооружения оконных перемычек

Сборные перемычки из газобетона соответствуют по габаритам толщине газобетонных стен и востребованы в области жилищного строительства благодаря следующим преимуществам:

  • небольшому весу;
  • точным размерам;
  • легкости мехобработки;
  • экологической чистоте;
  • теплоизоляционным свойствам;
  • простоте монтажа.

Лотковые элементы разных типоразмеров имеют общую длину, равную 0,5 м. Остальные габариты изделий:

  • ширина – 0,2-0,4 м;
  • высота – 0,2-0,25 м.

Лотковые перемычки выпускаются с различной толщиной стенок, составляющей 70 и 145 мм. Из указанной номенклатуры изделий несложно выбрать лоток требуемых размеров.

Как укладывают над проемом U-образные перемычки

Оконные перемычки для газобетона, имеющие U-образный профиль, монтируют следующим образом:

Оконные перемычки для газобетона
  1. Сооружают в верхней плоскости газобетонного проема опорную площадку из древесины или металла.
  2. Выкладывают лотковые элементы на поверхность, обеспечивая опирание на стены по 0,25 м с каждой стороны.
  3. Смазывают торцевые плоскости перемычек клеевым составом и обеспечивают неподвижность конструкции до застывания.
  4. Размещают в полость силовой каркас из рифленых прутков сечением 1,2-1,6 см, связанных перемычками.
  5. Заполняют внутреннее пространство лотков бетонным раствором, равномерно распределяют и утрамбовывают его.

К работам по демонтажу деревянной или металлической опалубки приступают через 3-4 недели. Технология допускает также сборку перемычек из лотковых элементов на горизонтальной площадке с последующей установкой забетонированных балок на газобетонные проемы.

Использование железобетонных перемычек – плюсы и минусы монолитной балки

Изготавливаемые на специализированных предприятиях железобетонные перемычки представляют собой сборную конструкцию из тяжелого бетона, усиленного арматурным каркасом. На балке также имеются строповочные проушины, предназначенные для транспортировки и установки на проем массивных изделий.

Балка из железобетона

Балка из железобетона обладает следующими плюсами:

  • повышенными прочностными характеристиками;
  • устойчивостью к воздействию отрицательных температур;
  • возможностью монтажа на увеличенные проемы.

Конструкция имеет следующие недостатки:

  • увеличенную массу. Для выполнения монтажных операций необходимо использовать грузоподъемную технику;
  • повышенную теплопроводность. Железобетонная балка нуждается в надежной теплоизоляционной защите.

Индивидуальные застройщики используют также самостоятельно изготовленные изделия, залитые в деревянную или фанерную опалубку.

Технология усиления проемов несущей железобетонной перемычкой

Укладывают перемычки в газобетонных стенах с помощью грузоподъемного оборудования.

С помощью грузоподъемного оборудования укладывают перемычки в газобетонных стенах

Технология монтажа железобетонных балок аналогична методике установки перемычек из газобетона:

  1. На газобетонные блоки укладывают цементный раствор.
  2. Балку поднимают грузоподъемным устройством на уровень проема.
  3. Железобетонную перемычку опускают на проем с перекрытием блоков в 35 см.

Завершив монтаж, корректируют положение балки и проверяют ее горизонтальность.

Перемычка из уголка для газобетона

Домашние умельцы также сооружают перемычки из уголка в стене из газобетона или используют в качестве перемычки рифленую арматуру. Профессиональные строители не одобряют такую конструкцию, однако она достаточно часто применяется в частном домостроении для проемов размером не более 120 см. Для обеспечения прочности конструкции следует использовать уголок толщиной 0,6 см и размером полки 7,5 см. На металлическую основу укладываются блоки, перекрывающие проем.

Данная конструкция отличается:

  • дешевизной;
  • простотой;
  • легкостью монтажа.
Перемычка из уголка для газобетона

Недостатки перемычки на основе уголков или арматуры:

  • возможность коррозии несущей конструкции;
  • необходимость формирования пазов для расположения арматуры или уголков.

Благодаря ускоренным темпам обустройства и простоте конструкции, данный вариант также широко используется.

Как осуществляют установку арматурного прута и укладывание уголка под перемычку

Приняв решение использовать рифленую арматуру или уголок для газобетона в качестве перемычки, соблюдайте размер опорной поверхности и выполняйте монтажные мероприятия по следующему алгоритму:

  1. Тщательно очистите поверхность углового профиля или арматуры от имеющейся ржавчины.
  2. Покройте грунтовкой поверхность металлических элементов для надежной защиты от коррозии.
  3. Выполните в крайних блоках проема пазы, позволяющие расположить в них полку уголка или арматуру.
  4. Перекройте проем металлопрофилем и замажьте цементным раствором пазы, в которые уложен уголок или стержень.
  5. Обеспечьте жесткость конструкции, используя отожженную проволоку, металлическую ленту или электросварку.

После завершения монтажа несущей металлоконструкции осуществляйте укладку газобетонных блоков.

Используются различные методы установки опорных элементов:

  • с расположением двух уголков полками навстречу друг другу с внешней и внутренней части проема;
  • с размещением двух сваренных между собой уголков по центру проема полками в противоположные стороны;
  • с укладкой одного арматурного стержня по оси проема и двух прутков с крайних сторон.

Выбор оптимального способа монтажа определяется индивидуально.

Заключение

Овладев технологией монтажа перемычек, несложно самостоятельно осуществить установку балок в проемах газобетонного здания. Следует определиться с видом используемой перемычки и соблюдать необходимый размер опорной поверхности. Правильно выполненный монтаж обеспечит прочность газобетонной кладки и не допустит образования трещин.

Перемычки над окнами в доме из газобетона: виды, глубина опирания, монтаж

На этапе строительства дома из газобетонных блоков требуется дополнительное усиление дверных и оконных проемов. Это необходимо для укрепления всей конструкции, предотвращения образования на стенах здания трещин или других недостатков, которые могут обнаружиться при дальнейшей эксплуатации. Для этой цели используются различные виды строительных перекладин, различающиеся стоимостью, быстротой и удобством монтажа, долговечностью. Перемычки над окнами в доме из газобетона решают множество насущных проблем, однако перед их использованием следует ознакомиться с некоторыми нюансами и важными характеристиками.

Виды перемычек для стен из газобетонных блоков

В зависимости от поставленных задач, в строительстве могут быть использованы следующие виды перемычек.

Из армированного газобетона

Применяются при возведении зданий из ячеисто-бетонных блоков. Зачастую используют их для перекрытия несущих стен жилых и общественных строений до четырех этажей. Оснащение проемов коробки газобетонными перемычками в несущих стенах целесообразно для домов, высота которых не превышает 17 метров. Преимущества использования газобетонных балок заключаются в следующем:

  • высокая скорость производства работ;
  • небольшая масса;
  • четкая и ровная поверхность, которую возможно декорировать краской или тонкослойной штукатуркой;
  • отсутствие «холодных зон».

Недостатком этих изделий считается высокая цена, однако она компенсируется другими плюсами.

Категорически запрещается распиливать изделие или подвергать другому механическому воздействию, так как от этого существенно снижается несущая способность блока.

Железобетонные

Изготавливаются из стальных прутьев и тяжелого раствора бетона. Такие приспособления обладают широким спектром применения. Используют их в строительстве для перекрытий, а также в качестве опорных конструкций. Главным плюсом является их доступность и низкая цена. К недостаткам железобетонных перемычек для газоблоков можно отнести высокую теплопроводность и существенную массу.

Деревянные

Такие дополнительные приспособления используют при строительстве домов из кирпича, дерева или ячеистого бетонного материала. Главным требованиям к зданиям, при монтаже деревянных перемычек, является наличие потолков с деревянным перекрытием. Используемый материал предварительно тщательно просушивается и обрабатывается антисептиком. Достоинством деревянных перемычек над окнами в доме из газобетона является возможность соорудить их своими руками. Также, нельзя не отметить их теплосохраняющие свойства, низкую стоимость, малый вес. При влиянии внешних факторов, они, к сожалению, деформируются и загнивают. Подверженность внешним воздействиям и небольшой срок службы, в сравнении с другими разновидностями перекладин, являются их основными минусами.

Металлические профили

Обладают отличными несущими характеристиками, однако применение их не всегда оправдано. Дело в том, что они предрасположены к коррозии метала. Да, и теплопроводимость у таких изделий весьма высока, поэтому возникает необходимость дополнительного утепления. Впрочем, перед тем как сделать стальные перемычки над окнами в доме из газобетона, следует учесть некоторые нюансы:

  • перед укладкой желательно со всех сторон покрыть уголки краской;
  • для фиксации профили скрепляют проволочной стяжкой или сваркой;
  • уголки не выступают из стены, их монтируют в газобетон;
  • перед монтажом уголки оборачивают штукатурной сеткой для обеспечения адгезии со штукатуркой.

Из монолитного бетона

Данный способ создания бетонной перемычки на газобетон является самым дешевым, однако требует немало хлопот. В результате, получается довольно крепкая конструкция, выдерживающая большие нагрузки. К недостаткам можно причислить тот факт, что после ее монтажа, теряется однородность поверхности стены, что обнаруживается при нанесении тонкого слоя штукатурки. До начала работ по устройству монолитной балки, требуется соорудить съемную опалубку из фанеры, досок или другого аналогичного материала.

При выборе материала для перемычек учитываются следующие характеристики: высота строения, его площадь, вес стен, крыши, перекрытий (чердачного или между этажами). Также желательно обратить свое внимание на стоимость материала и желаемые сроки возведения здания.

Глубина опирания

Для надежности всей конструкции очень важно правильно рассчитать такие параметры как площадь опирания, длина и ширина укрепляющих изделий. Эти составляющие определяются исходя из ширины оконного отверстия, а также из высоты кладки над ним. Глубину опирания перемычек на газобетонную стену или минимальную длину заведения в кладку определяем в зависимости от их вида. Самыми популярными вариантами являются:

  1. Армированное изделие из высокопрочного ячеистого бетона при длине проема до 174 см. Если приспособление применяется для несущей конструкции, тогда минимальное значение опирания составляет 25 см.
  2. Железобетонное изделие. Для оконного отверстия шириной до 300 см, несущая U-образная перемычка заводится в кладку на 25 см, монолитная конструкция для проема до 200 см заводится на 35 см. Второй вариант, в отличие от первого, требует дополнительного наружного утепления.
  3. Из металлических элементов. При ширине оконного отверстия до 200 см заводится в кладку на 20 см. Обязательно утапливать в стену.

Вариант без перемычек тоже применяется на практике. Для реализации задуманного нужно соблюсти несколько требований:

  1. Ширина оконного отверстия не превышает 120 см.
  2. Высота кладки над коробкой составляет не более 2/3 ширины проема.
  3. Устраивается временная опалубка.
  4. Над укреплением осуществляется армирование нескольких рядов.
  5. Пустоты заполняются клеем для газобетона.

Монтаж

Ознакомившись с тем, что такое перемычки на газобетон и глубина опирания, перейдем к непосредственному процессу их монтажа.

Последовательность действий при установке газобетонных U-блоков

Подобные балки являются самыми распространенными в последнее время, так как процесс укладки готового заводского изделия довольно прост. Кроме этого, мастерам удается сохранить непрерывность кладки, получая при этом идеально ровную поверхность. Технология используется для усиления проемов до трех метров, работы заключаются в следующем:

  1. Изготавливаются подпорки для перемычки, чтобы она не изогнулась под весом бетона. Для этого устанавливается доска по длине верхней кладки, которая подпирается деревянными брусками, кирпичами или металлическими трубами.
  2. Укладываются блоки таким образом, чтобы толстая стенка выходила наружу, а стрелка указывала наверх. Для правильной ориентации используем маркировку. Очень удобно, если толщина бруса соответствует толщине кладки, а его высота совпадает с высотой блока. При необходимости, для строения домов с толстыми стенами могут одновременно укладываться несколько балок. Для поднятия изделий, вес которых колеблется в пределах 100-200 кг, применяется подъемник.
  3. Проклеиваются все швы, в том числе и горизонтальные.
  4. Блоки с внешней стороны утепляются минеральной ватой или листами пенополистирола.
  5. Над проемом устраивается каркас из арматуры и скрепляющей проволоки. Предварительно он покрывается составом против коррозии.
  6. В блоки заливается бетон М200 до уровня их граней. Выравниваем и уплотняем состав.
  7. После высыхания бетона, убираем доски и подпорки.

Когда можно продолжить строительство? Только после полного затвердевания конструкции, продолжаем строительство. Сроки зависят от того, в какое время года производится стройка, от погодных условий, температуры и влажности воздуха. При жаре, засушливой погоде бетон нужно поливать водой до полного его закрепления.

Этапы работ при усилении проема изделием из монолитного бетона

Заливка бетонной смесью является, как уже было сказано, самым дешевым способом обустройства будущего окна. Соблюдаем пошаговую инструкцию:

  1. Укладываем блочный ряд, предусматривая необходимое пространство с обеих сторон проема.
  2. Монтируем съемную опалубку из подручных материалов (фанеры, брусьев и т.д.),
  3. Укрепляем ее через каждые 50 см элементами в вертикальном и горизонтальном направлении.
  4. С наружной части стены закрепляем утеплитель.
  5. Устанавливаем каркас из арматуры. Для небольших сооружений возможно применение стальной армирующей сетки.
  6. Опалубка заливается раствором М200, М300.
  7. Состав следует утрамбовать и выровнять.
  8. Снимаем элементы опалубки после высыхания раствора.

Монтаж перемычек из уголков

Специалисты советуют использовать металлические уголки для усиления оконных конструкций до 1,2 метра в том случае, если высота последующей кладки составляет не менее двух третей ширины проема. При соблюдении данного требования, поступаем следующим образом:

  1. Выпиливаем пазы для уголков с отступом от краев, примерно на 10-13 см.
  2. Обрабатываем металлическую конструкцию составом против коррозии, оборачиваем ее штукатурной сеткой.
  3. Убеждаемся, что изделие упирается на стены.
  4. Укладываем уголки с внутренней и наружной стороны.

Наряду с данным методом, армирование также с успехом применяется для усиления нешироких проемов. Использование газобетонных или железобетонных балок в этих случаях не оправдано. Для армирования одного проема используются четыре прутика диаметром 10 мм. Стержни укладываются в отверстия, которые затем заполняются клеем или раствором. На закрепленные прутья далее укладываются блоки.

Укрепление проема – процесс, требующий определенных знаний и навыков. Чтобы обеспечить надежность и долговечность конструкции, важно правильно выполнить расчеты и последовательно произвести описанные действия.

Перемычки проема дома из газобетона

Какие оконные перемычки и в каких случаях лучше использовать при строительстве дома из газобетона или ячеистого бетона? Многие самостройщики и строители-шабашники в России привычно используют для перекрытия оконных и дверных проемов монолитные железобетонные перемычки и стальные уголки. Однако в ассортименте продукции крупных фирм производителей газобетона есть изделия, которые значительно облегчают и убыстряют устройство перемычек над проемами, при этом делая их эстетичными и не ухудшающими теплоизоляционные свойства наружных стен. А в некоторых случаях, оказывается, при устройстве проемов можно и вообще обойтись без перемычек. Обо всех нюансах устройства проемов в газобетонных стенах и пойдет речь в этой статье.


Как выбрать вид перемычки над оконными или дверными проемами? Принятие решения складывается из доступности конкретного вида материалов для перемычки в продаже в данном регионе и длины пролета, который необходимо перекрыть. Проемы наибольшей длины могут быть перекрыты монолитными железобетонными балками, проемы до 3 метров могут быть перекрыты монолитными железобетонными балками в несъемной опалубке из специальных U-образных газобетонных блоков. А проемы в газобетонных стенах величиной до 1,2 м вообще не требуют каких-либо перемычек, если высота кладки над проемом составляет не мене 2/3 ширины проема. Применение стальных уголков не регламентировано производителями газобетона, но широко применяется в самодеятельном строительстве.

Быстрый обзор применимости той или иной технологии устройства перемычек над проемами в газобетонных стенах приведен в таблице ниже:
Таблица. Основные типы надоконных (надпроемных) перемычек, встречающихся в “народном” строительстве домов из газобетона (ячеистого бетона).

Вид перемычки Максимальная длина проема, см Минимальная длина заведения в кладку, см Особенности

Несущая армированная перемычка из газобетона

174

25

Не требует дополнительного утепления

Несущая железобетонная перемычка в несъемной опалубке из U-блоков

300

25

Не требует дополнительного утепления

Несущая монолитная перемычка из железобетона

по расчету балки

35

Требует дополнительного наружного утепления

Проем без перемычки

120

Опционально: арматура заводится за грань проема на 50 см

Рекомендовано армирование рядов над проемом

Не несущая монолитная железобетонная перемычка

200

35

Требует дополнительного наружного утепления

Не несущая перемычка из стальных уголков

120

20

Требует утапливания в кладку

Минимальная рекомендованная ширина простенков между двумя проемами в несущей стене из газобетона составляет 60 см. Если требуется меньшая ширина простенка, его можно выполнить из кирпича, либо из газобетонных блоков с вертикальным армированием. Вертикальное армирование может быть выполнено на основе О-блоков (с круглым отверстием) либо путем прорезания вертикального паза у грани проема с последующим замоноличиванием армированной опоры-стойки, арматурный каркас которой заанкерен в перекрытие или фундамент и в надпроемную монолитную железобетонную балку. Смотрите схему ниже:

Минимальные размеры простенков между соседними проемами в несущих стенах и вертикальное армирование простенков.

Более точный расчет несущей способности простенков из газобетонных блоков следует выполнять по требованиям главы 9 СТО НААГ 3.1–2013 “Расчет кладки из блоков по несущей способности”.

Наиболее правильными с точки зрения сохранения теплоизоляционных свойств наружных стен дома из газобетона является выполнение перемычек над оконными или дверными проемами из специальных газобетонных изделий: армированных газобетонных перемычек марки по плотности D700 и монолитных железобетонных перемычек в несъемной опалубке из U-образных газобетонных блоков плотности D500.

Использование армированных газобетонных перемычек являются самым нетрудоемким способом перекрыть проем шириной до 174 см (производитель H+H). При относительно невысокой цене армированных газобетонных перемычек (от 1600 руб до 3200 руб за изделие) их существенным недостатком является большой вес (от 90 до 220 кг), что обуславливает необходимость использования в строительстве подъемной техники. Такие перемычки выпускаются толщиной от 20 до 40 см. Для опирания армированных газобетонных перемычек на кладку из газобетона не требуется устраивать монолитных разгрузочных площадок из раствора как для тяжелых железобетонных перемычек. Схема монтажа армированной газобетонной перемычки показана на рисунке ниже (вариант А). Перемычка над проемами должна иметь длину опоры на кладку не менее 25 см. Более толстая стенка U-блока должна быть обращена на улицу. Собирается несъемная опалубка из U-блоков на временной стабильной опоре (опалубке) только с использованием клея для газобетона.

На схеме Б выше показан вариант устройства монолитной железобетонной перемычки на основе несъемной опалубки из U-образных газобетонных блоков. Такое конструктивное решение позволяет перекрыть проемы шириной до 3 метров, что уступает только показателям перемычки в виде монолитной железобетонной балки из тяжелого бетона. В отличие от перемычки из армированного газобетона перемычка на основе U-блоков не требует применения подъемной техники. Однако такая технология требует больше подготовительной работы и большего количества технологических операций по изготовлению перемычки. Армируется перемычка в U-образных блоках пространственным каркасом из арматуры класса А400-А500 d12-d16. В U-блоках шириной 20 см с лотком шириной 12 см допустимо армирование двумя стержнями арматуры (верхним и нижним). Во всех блоках с шириной лотка более 15 см требуется армирование четырьмя стержнями арматуры (два верхних и два нижних – требование пункта 8. 3.7 СП 52-101-2003) с поперечной конструкционной арматурой с шагом не более 40-50 см. Длина опорной части U-блока должна составлять 25 см.

При ширине проема в стене из газобетонных блоков до 1,2 метров при выполнении условия высоты сечения кладки над проемом более 2/3 ширины проема допускается устройство проемов без перемычек. В этом случае ряды кладки укладываются над проемом по временной стабильной опалубке только на клее для газобетона. Опционально возможно использование конструктивной арматуры для армирования рядов газобетонных блоков над проемом. В этом случае используется арматура d6-d8 или более с заведением концов арматуры за проекцию грани проема на 50 см с анкеровкой концов арматуры Г-образным углом.
Если же высота сечения газобетонной кладки над проемом недостаточна, то придется использовать усиление проема рядовой ненесущей перемычкой (при величине проема до 2 метров) или стальными уголками (при величине проема до 1,2 метров). Про использование стальных уголков следует сказать следующее: вероятно можно применять и уголки с меньшей шириной полок, чем описанные в литературе 10 см и использовать уголки для проемов шириной более 1,2 м (как показано на схеме ниже, вариант Б). Я делал перемычки из уголков с шириной полки 6,3 см для проемов шириной 1,5 метра в стене из газобетонных блоков марки по плотности D600 толщиной 25 см. Однако такое использование уголка будет исключительно на ваш собственный страх и риск.

Какие тонкости нужно соблюсти при использовании перемычек над проемами из стальных уголков:
1. Стальные уголки нужно окрасить краской по ржавчине изнутри и снаружи.
2. Минимальная длина опоры уголка на кладку составляет 20 см.
3. Уголки лучше скрепить между собой стальной лентой при помощи сварки или проволочной стяжкой.
4. Уголки нужно утопить в газобетон, чтобы они не выступали над плоскостью стены.
5. Стальные уголки оборачиваются штукатурной сеткой, если в дальнейшем стены будут оштукатурены.
Монолитная железобетонная перемычка над проемами позволяет перекрыть максимальные по ширине пролеты. Минимальная высота монолитной железобетонной перемычки составляет 1/20 от ширины перекрываемого проема. Армируется железобетонная перемычка как железобетонная балка (4-6 стрежней арматуры d12 и более с поперченной арматурой (хомутами) через 50 см). Минимальная длина опоры железобетонной балки на кладку из газобетона составляет 35 см. Опорную зону железобетонной перемычки требуется усилить устройством разгрузочной площадки по арматурной сетке в слое раствора или клея для газобетона толщиной не менее 1,5 см. Железобетонная надпроемная перемычка отливается в стабильной съемной опалубке, срок снятия которой определяется исходя из температуры окружающей среды. Монолитная железобетонная перемычка может быть заглублена относительно плоскости стены на толщину утеплителя (ЭППС 5-10 см), которым придется утеплить потенциальный “мостик холода”. ЭППС можно приклеить к железобетонной перемычке при помощи клея для газобетона и закрепить тарельчатыми дюбелями. Возможно выполнение несъемного элемента опалубки из листов ЭППС.

Примеры устройства надоконных перемычек в домах из газобетона:

Стена из пеноблоков своими руками: кладка и установка перемычек

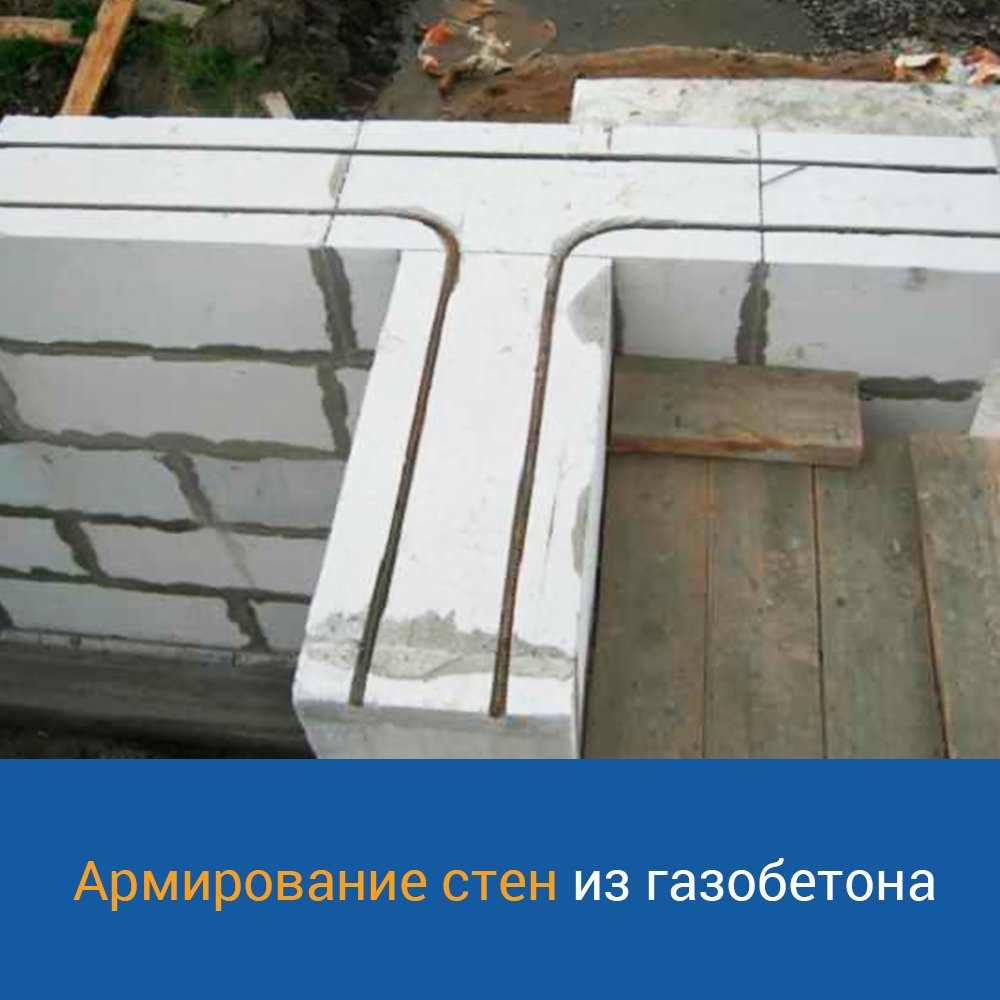

Армирование стен и перемычек

 Для равномерного распределения нагрузки на стены из газобетона необходимо установить арматуру. Прежде всего, армируется первый ряд кладки, чтобы правильно распределить деформацию здания. Если длина стен более шести метров, надо армировать каждый четвертый ряд по высоте.



 По периметру плит перекрытия устанавливается железобетонный пояс. Можно приобрести для этих целей заводские блоки – тогда вам потребуется подъемный кран. Проще сделать такой пояс своими руками, соорудив опалубку. Далее туда укладывается сетка, металлические прутки, заливаются укладочной смесью.



 Чтобы уложить арматуру, в газобетонной кладке выбираются штробы на глубину прутка. Затем они очищаются от пыли и заполняются клеевым или цементным раствором.



 Над дверными и оконными проемами устанавливаются перемычки – не только на ширину проемы, но и сантиметров на 80 – 90 в каждую сторону от него. Для этих целей используют специальные пролетные перемычки из армированного железобетона или тяжелых U – образных блоков.



 Кладка перемычек происходит с помощью того же раствора, который использовался для кладки стен (клей или цементный раствор). Между арматурой и блоком можно проложить рулонный утеплитель, полистирол.



 Монтаж прямоугольных железобетонных перемычек значительно проще. Заводские армированные перемычки принимают нагрузку от несущих стен и распределяют ее по всей длине. Они имеют низкую теплопроводность, нет нужды применять дополнительную теплоизоляцию.



 В качестве перемычки успешно используют разнообразные уголки. Размер подбирают в зависимости от нагрузок на окна, дверные проемы, перегородки. Эти перемычки бывают нескольких видов:



 Важно! Перемычки из деревянных конструкций на домах из ячеистого бетона не применяются. Они не выдержат нагрузок.



Перемычки для газобетонных блоков: виды, монтаж

Газобетонные перемычки являются деталями, необходимыми для обустройства оконных и дверных проемов в зданиях, которые возводятся из ячеистых блоков.

Изделия предназначены для создания сплошной и прочной опоры над пустотами, равномерного распределения нагрузки на проем, предупреждения провисания и появления трещин.

Технологии использования деталей в частном и массовом строительстве имеют ряд отличий, которые нужно учитывать при проектировании и в процессе возведения здания. Существует несколько разновидностей продукции, имеющих свои особенности.

Заводские решения

Изготовленные в заводских условиях перемычки для газобетонных блоков готовы к монтажу сразу после выгрузки на строительную площадку. Детали представляют собой прямоугольные балки из силикатного ячеистого материала с вмурованным стальным каркасом. Металл обработан специальным составом против коррозии.

Изделия отличаются следующими достоинствами:

  1. Точные геометрические формы и размеры. Размер балок соответствует параметрам блоков, что позволяет делать в кладке непрерывные ряды одинаковой толщины.
  2. Оптимальное соотношение гибкости и прочности. Объемный железный каркас из арматуры придает балкам способность изгибаться под нагрузками, а газосиликатный материал обеспечивает создание объема при хорошей устойчивости к вертикальному давлению.
  3. Долговечность. Газоблоки невосприимчивы к перепадам температуры, к влажности и ультрафиолетовому излучению. Материал водонепроницаемый, надежно защищает стальной сердечник от влаги. Газосиликат рассчитан на 100 лет эксплуатации в условиях сухого климата.
  4. Удобство в работе. Газобетонная перемычка имеет небольшой вес. Для ее подъема на высоту нет необходимости в привлечении специальных грузоподъемных устройств. Доставить изделие к месту установки можно с помощью ручных такелажных приспособлений.
  5. Низкая теплопроводность. Материал идентичен тому, из которого изготовлены газобетонные блоки. Благодаря этому отпадает необходимость в проведении дополнительного утепления стен.

Единственным недостатком изделий является их стоимость. Но, учитывая то, что в частных домах небольшое количество внешних проемов и внутренних перегородок, на бюджете строительства этот фактор особо не сказывается.

Готовый вариант армированной газосиликатной перемычки по ГОСТ

Стандарты перемычки из газобетона определяются ГОСТом и затрагивают такие параметры, как размер, удельный вес, устойчивость к морозу и высокой температуре, степень изгибания и прочность.

Производители в Москве выпускают изделия с такими размерами:
  • высота — 124 мм;
  • ширина — 115, 150, 175 мм;
  • длина — 1300, 1500, 2000, 2500, 3000 мм.
  • плотность — 800-1500 кг/м³;
  • масса детали — 60-150 кг;
  • количество циклов замораживания/размораживания — 50;
  • нагрузка — 200-500 кгс/м².
  • материал каркаса — арматурные прутки 10-16 мм (2, 3 и 4 жилы).

Цена за единицу товара зависит от его размера и количества жил арматуры. Транспортировка и хранение балок осуществляется в горизонтальном положении с использованием амортизационных прокладок из древесины.

Высота штабеля не ограничена. Хранить материал рекомендуется в сухом помещении, т. к. он гигроскопичен и хорошо впитывает влагу.

Установка газосиликатных столбиков проводится на специальный состав. Так как стенки ровные, при кладке наносится слой клея толщиной 2-3 мм. Эта особенность позволяет ускорить процесс строительства, уменьшить его бюджет, устранить мостики холода, которые дает цементный раствор.

Конструкция из U-блоков

Сэкономить на материалах можно путем использования сборных конструкций, которые обходятся намного дешевле готовых монолитных аналогов. Таким вариантом является U-образная газобетонная перемычка. Ее достоинство заключается в том, что монтаж можно вести как на стенах, так и на земле, с последующим подъемом и установкой.

Деталь состоит из следующих частей:
  1. Основа из силикатного материала. Балка имеет квадратное сечение, на верхней стороне находится продольное углубление в форме буквы U. Канавка предназначена для укладки сердечника, придающего готовому изделию гибкость и прочность.
  2. Стальной каркас. В зависимости от длины и ширины заготовки производится из рифленой арматуры прочностью А500. Для стен с узкими окнами шириной до 150 см делается плоский каркас из двух жил. Более широкие пролеты перекрываются балками, сердечник которых имеет пространственную форму с квадратным сечением со стороной 40-50 мм, образованным четырьмя штырями.
  3. Наполнитель. Используется легкий бетон марки М100-М150. В качестве наполнителя может применяться керамзит. Раствор заливается в канавку не до верха. Оставшиеся 50 мм закрываются полосой газосиликата.

U-образные оконные перемычки из пенобетона до момента сборки можно пилить, подгоняя под нужный размер. Объем бетона варьируется исходя из толщины стен.

Изготовить U-блоки можно и самостоятельно. Для этого на ровном основании укладывается и склеивается между собой несколько камней. После схватывания раствора с помощью болгарки или штробореза делаются пропилы и извлекается лишний материал. Затем проводится армирование и бетонирование заготовки. После сборки она становится тяжелой, для подъема нужно использовать средства механизации.

Железобетонные

ЖБИ отличаются не только высокой прочностью, но и весом. Они рассчитаны на большие нагрузки, устойчивы к влаге, ультрафиолету и перепадам температуры. Железобетонные перемычки представляют собой армированные столбики стандартных размеров. Производители выпускают продукцию, параметры которой соответствуют размерам кирпича или силикатных блоков.

Из-за большой массы для ЖБИ требуется повышенная, по сравнению с газобетонными балками, глубина опирания на стены. Это приводит к приобретению или самостоятельному изготовлению более длинных и тяжелых балок. Как следствие — увеличение срока и бюджета строительства, привлечение грузоподъемной техники.

Технические характеристики железобетонных перемычек:
  • высота — 124 мм;
  • ширина — 115, 150, 175 мм;
  • длина — 1300, 1500, 2000, 2500, 3000, 3500 мм.
  • плотность — 2200-2500 кг/м³;
  • масса детали — 160-550 кг;
  • количество циклов замораживания/размораживания — 100;
  • нагрузка — 600-2500 кгс/м².
  • материал каркаса — арматурные прутки 10-16 мм (2, 3 и 4 жилы).

Столбики отличаются высокой прочностью, для них не требуется особых условий для транспортировки и хранения. Изделия можно складировать под открытым небом, в т. ч. и в местах, где есть вероятность подтопления.

При выборе в пользу ЖБИ необходимо учитывать один момент — материал имеет высокую теплопроводность. В газобетонных стенах его целесообразно укладывать только в тех случаях, когда планируется их утеплять. В противном случае будут возникать мостики холода с образованием инея и конденсата.

Глубина опирания и максимальная длина проема

Под глубиной опирания понимается расстояние, на которое балка заходит на стену оконного или дверного проема. При возведении зданий строители берут в расчет такие понятия, как максимальная длина перекрываемого просвета и минимальное расстояние опоры. От площади, на которую переносится вес балки, зависит степень сопротивления и сохранности силикатных стен.

Особенность расчета заключается в том, что при малой площади контакта может произойти разрушение блоков, находящихся под нагрузкой. Большая глубина опирания приводит к увеличению сроков и стоимости строительства.

Существуют такие нормы расчетов при проектировании зданий из пеноблоков:
  1. Железобетонные столбики. Изделия рассчитаны на установку в проеме, расстояние которого не превышает 300 см при накладке с каждой стороны не менее 30 см. После монтажа необходимо дополнительное утепление. Если это не предусмотрено проектом, защитной отделки не требуется.
  2. Оконные перемычки из пенобетона монолитные. Могут использоваться для просветов длиной до 200 см с перекрытием по сторонам от 25 см. После возведения утепление не применяется, нужна водостойкая внешняя отделка.
  3. Разборные силикатные балки с армированием. В зависимости от вида каркаса показатели по максимальной ширине проема различаются. При внутреннем армировании он составляет 200 см. При использовании внешнего армирования (уголка, стержней) максимальное расстояние составляет 120 см при глубине опирания 20 см. Утепление после монтажа не проводится. Наносится фасадная штукатурка.

При выборе методики строительства следует помнить, что для газобетона нужно использовать легкие и крепкие крепежные материалы, которые не оказывают на блоки критического давления.

Способы монтажа

Каждый из способов монтажа перемычек имеет свои особенности, положительные и отрицательные стороны.

Для проведения строительства нужно подготовить такой набор инструментов и приспособлений:

  • уровень;
  • рулетка;
  • киянка;
  • плоскогубцы;
  • болгарка;
  • сварочный аппарат;
  • ножовка для силиката;
  • нож;
  • рубанок;
  • маркер;
  • лестница или козлы;
  • каска, респиратор, защитные очки и перчатки.

Работы следует проводить при сухой и безветренной погоде.

С помощью U-блоков

Изделия легкие, для работы с ними нет необходимости в привлечении подъемного крана. Нужно соблюдать осторожность при подъеме и монтаже: изделие хрупкое и может сломаться при вертикальной нагрузке. На него нельзя становиться, садиться и опираться в процессе установки.

Монтаж проводится в такой последовательности:

  1. Делают измерения. Выпиливаются заготовки нужного размера — лоток, арматурные стержни, крепления для штырей.
  2. Лоток приклеивается к стенам. По краям деталь подпирается стеновыми блоками, которые фиксируются монтажным клеем.
  3. Изготовление стального стержня. В зависимости от ширины лотка используется 2, 3 или 4 жилы. Связывать их лучше проволокой или пластиковыми стяжками, т. к. сварка провоцирует коррозию.
  4. Установка каркаса в лоток. Изделие жестко фиксируется в пространстве стальными скобами. Если канавка излишне широка, то свободное пространство заполняется полосами силиката или пенопласта.
  5. Изготавливается бетон. Проводится его заливка и выравнивание в форме. Для набирания раствором полной прочности необходимо не менее 7 дней.

После установки перемычки строительство можно продолжать, используя для нанесения клея верхние края лотка.

Армированных перемычек

Использование готовых заводских изделий дает строителям ряд преимуществ. Деталь имеет оптимальное сочетание прочности, гибкости и веса. Внутренний стальной каркас придает балке эластичность, которая ограничивается твердой внешней оболочкой, защищающей стержень от коррозии.

Расчет потребности готовых перемычек проводится на этапе проектирования. Широкий ассортимент продукции позволяет подобрать балки, соответствующие параметрам стеновых блоков. Это позволит впоследствии избежать работ по подгонке высоты изделий.

Монтаж выполняется в следующей последовательности:

  1. После проведения предварительных замеров подбирается балка нужных габаритов. Укорачивать ее не обязательно, т. к. увеличение глубины опоры только снизит нагрузку на стену.
  2. На основание для укладки наносится разметка, это место покрывается монтажным клеем.
  3. Балка укладывается так, чтобы направляющая стрелка указывала вверх. Проводится выравнивание детали по вертикали и горизонтали.
  4. Справа и слева от балки выставляются и приклеиваются стеновые блоки. Фиксация проводится с минимальным зазором между изделиями.

Стачивание излишков и прочие работы можно выполнять только после окончательного застывания клеящего раствора.

На уголках или арматурных стержнях

Вариант перекрытия проемов в домах из газосиликатного материала с помощью упора из уголков применяется при обустройстве дверей и узких окон.

При проведении монтажа необходимо соблюдать следующие правила:

  • использовать уголок сечением не меньше 75×75 мм, а лучше 100×100 мм;
  • минимально допустимая толщина стен для такого метода составляет 20 см;
  • после распиливания на заготовки металл очистить от коррозии, обработать грунтом и защитным покрытием;
  • уголки соединять между собой точечной сваркой с последующей зачисткой наплывов;
  • в блоках заранее делать выемки, которые очищаются от пыли и грунтуются;
  • глубина опоры должна быть не менее 25 см;
  • проемы под гребень делать такой глубины и ширины, чтобы оставалось место для клея.

В зависимости от толщины стен уголки укладываются по их краям или посередине кладки. Чтобы придать опорам устойчивость, их края можно загнуть вниз и утопить в блоках.

Другим вариантом обустройства перемычек является использование арматуры. Ширина проема в таких случаях не может быть больше 120 см, т. к. пруты обладают высокой гибкостью. Использовать нужно штыри диаметром не меньше 12 мм.

Последовательность работы следующая:
  • арматура нарезается на куски, очищается от ржавчины и обрабатывается защитными средствами;
  • в стенах делаются углубления для создания паза под опору;
  • в блоках выпиливаются штробы, соответствующие прохождению арматуры в проеме;
  • камни укладываются на направляющие и сразу склеиваются между собой;
  • оставшиеся снизу пустоты заполняются клеем или стартовой штукатуркой, поверхность выравнивается.

Собрать такую перемычку можно на земле с последующим подъемом на высоту. Выполнять эту работу нужно осторожно, чтобы готовое изделие не треснуло в местах стыков.

Советы и рекомендации

При проведении строительства дома из газосиликатных блоков необходимо учитывать ряд нюансов при планировании и осуществлении монтажа перемычек:

  1. Немного сэкономить на материалах можно путем изготовления лотков своими руками. Для этого используется опалубка, в которую укладываются и склеиваются плоские доборные элементы из газобетона. Прочность такой конструкции ограничивается надежностью клея на стыках деталей. Чтобы изделие не сломалось при подъеме, целесообразно армировать и заливать его бетоном на земле.
  2. При проведении сборки и заливки непосредственно над проемом целесообразно под перемычку устанавливать прочную подпорку. Такой прием позволит исключить провисание перекладины под весом раствора и его случайную поломку при неосторожном движении.
  3. Чтобы сборная балка была прочнее, следует использовать арматуру в качестве стяжки, заводя на торцы крайних блоков на 10-12 см. Концы металла нужно предварительно оклеивать монтажной сеткой.

При правильном выборе материала и соблюдении технологии его использования монтаж перемычек не превратится в долгосрочную проблему.

ступеней строительства – Lazarian World Homes

Загрузить список материалов и конструктивный лист в формате PDF (изложен ниже)

ЭТАПЫ СТРОИТЕЛЬСТВА:
Предварительное строительство: Этапы строительства
Важно, чтобы определенные материалы для предварительного строительства были приобретены до начала строительства
. Кто-то из местных жителей строительной площадки должен
организовать и заказать определенные предметы. Ниже приведено то, что требуется для начала строительства
дома в мире лазариев, количество (1).Фермы крыши могут быть доставлены
или изготовлены на месте. Если фермы должны быть изготовлены на месте с использованием зажимных приспособлений,
, тогда необходимое количество 2X4 (верхний и нижний шнур), 2X3 (внутренние ремни)
и 3/8 ″ фанеры Struct I или CDX для косынок должны быть доступны немедленно.
начало изготовления фермы крыши. Кроме того, на площадку должны быть доставлены 2,500 футов (линейных футов) арматурного стержня № 3 с минимальной длиной
12 футов (для обрезки до длины в соответствии с планом), плюс 750 квадратных футов проволочной сетки 6 x 6 x 10 x
10.Кол-во (5) – мешки готовой смеси по 50 фунтов. Бетон
должен быть доставлен на площадку для заполнения 4–6 дюймов бетона в
минимум двух отверстиях на пеноблок ICF для стен, как описано ниже. Цемент
стабилизирует / закрепляет пеноблоки на плите перед укладкой. Черновая сантехника
, электрические провода, розетки и сервисное оборудование должны быть доставлены на объект
. Необходимо закупить газ и масло для строительной техники и подготовить к работе
машин. Автобетоносмеситель (4 ярда), включая бетононасос
, должен прибыть в полдень второго основного рабочего дня
(после заливки плит).

Шаг 1: ЗАКЛОНЕНИЕ ФУНДАМЕНТА

Перед началом строительства (до прибытия бригады) необходимо
залить бетонный фундамент и уложить необходимую грунтовку. Бетонная плита / фундамент
будет залита в соответствии с планом дома с арматурным стержнем № 3 длиной 3 дюйма, встроенным 12 ″
во внешние опоры плиты на 16 ″ по центру (OC). Убедитесь, что плита квадратная,
плоская и ровная. При необходимости измельчите или сколите.
ВАЖНО: Расположение арматуры должно составлять 16 дюймов по центру и удерживаться на расстоянии 4 дюйма от
внешнего края плиты, включая углы. Так как пеноблоки ICF укладываются друг на друга, одновременно прокладывается черновая сантехника
и электропроводка. На эту работу НЕ должно выделяться
дополнительного времени.

Дом ОБЯЗАТЕЛЬНО должен быть квадратным. Проведите диагональную ленту по углам плиты
, чтобы убедиться, что плита имеет квадратную форму. Эти 2 диагональных измерения должны быть на
равными друг другу, чтобы плита была квадратной.Для того чтобы построить здание
на «неквадратной» плите, чтобы получить требуемые общие габариты
, может потребоваться подвесить часть пеноблоков над краем плиты
.

АЛЬТЕРНАТИВНАЯ СИСТЕМА ФУНДАМЕНТА С ИСПОЛЬЗОВАНИЕМ ПЕНОВЫХ БЛОКОВ LAZARIAN ICF
В КАЧЕСТВЕ ФОРМ: Самый эффективный способ установки опор – использование пеноблоков Lazarian ICF
в качестве форм. Опоры 12 ″ W X 24 ″ D, показанные на деталях фундамента из бетона
, рассчитаны на максимальную прочность, когда здания Lazarian
строятся в НАИБОЛЕЕ / САМЫЕ РАСШИРЕННЫЕ ПОЧВЫ. Поскольку
Лазарские здания легкие, а железобетонные опоры,
бетонных колонн с диаметром 16 дюймов по центру, средний пролет (высота 4 фута) и армированные верхней пластиной
бетонных связующих балок (линия 8 футов) соединены между собой для создания истинного укрепленное здание из бетонных столбов и балок
, может быть использована альтернативная система фундамента.
Там, где есть разложившиеся строительные подушки из гранита или уплотненного песка, будет использоваться опора 12 ″ WX
12 ″ D с использованием блока перемычки из пенопласта Lazarian ICF в качестве формы более
адекватных.Чтобы установить фундамент из блоков Lazarian в качестве опалубки, просто установите строку
линий по внешнему периметру здания желаемых размеров на отметку
чистового этажа (плиты). Затем выкопайте опоры. Затем возведите линии струны в квадрат на
, убедившись, что длины диагоналей углов фундамента / плиты равны
. Используя блоки Lazarian для перемычки, отрежьте одну стену / сторону блоков. Оставшаяся наружная стена
и основание блока перемычки Lazarian будут служить доской формы
и обеспечивать монолитную заливку.Затем установите блоки Lazarian на линию колонны
, используя арматурный стержень № 3, установленный вертикально в нижней части основания, и используя небольшое количество жесткого цемента
для стабилизации пеноблока Lazarian на арматуре в желаемом положении
. Когда блоки Lazarian надежно закреплены на месте, внешняя стенка
пеноблока служит формовой доской при заливке плиты. Если условия почвы
слишком велики или меньше желаемых, увеличьте размер основания до 12 ″ X
24 ″ D, используя стандартный блок Lazarian в качестве первого ряда в системе
с перемычкой Lazarian, установленной в качестве верхнего ряда, или формируйте доску в способом
, описанным выше.Во всех фундаментных системах, использующих обычные деревянные формы
или блоки Lazarian в качестве форм, установите непрерывную арматуру №3 № 3 в фундаменте горизонтально и залейте бетон во ВСЕ полости и плиту
монолитно.

Шаг 2: Строительство стен из пеноблоков

После того, как фундамент / плита залит и по ним можно будет ходить, можно начинать строительство EXTERIOR WALL
. Разрежьте стальную арматуру №3 (достаточно для первых блоков ICF до
стопки высотой 4 фута) на отрезки длиной 5 футов, нахлест 12 дюймов и привяжите к существующей вертикальной арматуре № 3
, встроенной в плиту.Этот арматурный стержень должен выступать над первой заливкой / 1/2 высоты стены
из 4 блоков (4 фута в высоту) 12 дюймов, чтобы закрепить арматурный стержень на второй ступени, чтобы поднять его на высоту 8 футов
. Свяжите арматуру с помощью пластиковых стяжек средней прочности шириной 3/16 дюйма. Убедитесь, что на концах всех стен имеется
арматурных и бетонных столбов / колонн, что есть стойки /
столбов во всех внутренних и внешних углах и с обеих сторон всех черновых проемов
для всех дверей и окон. Всегда штабелируйте блоки ICF в виде связки, то есть
располагаются друг над другом в шахматном порядке. При установке
стен здания в шахматном порядке необходимо соединить как минимум одно отверстие (8 дюймов) и никогда не располагать швы блоков ICF вертикально друг к другу.
Уложить 1-й ряд пеноблоков ICF по всему внешнему периметру плиты
согласно чертежам архитектора. Отрежьте арматуру, установленную в плите, в дверных проемах / местах
заподлицо с бетонной плитой (при необходимости используйте шлифовальный станок).
Залить относительно жесткий (с высокой степенью осадки) бетон высотой 4–6 дюймов в полости блоков из пеноблока ICF.
, где есть вертикальная арматура.Этот бетон будет удерживать первый слой пеноблоков
на месте, чтобы можно было укладывать стены.
NEXT: Нанесите мелом линии на все внутренние стены. Для ВНУТРЕННИХ СТЕН:
поместите один ряд пеноблоков ICF в центр линий разметки и отметьте бетон
(краской, мелом или маркером) 16 ″ OC в центре отверстий блока пенопласта
. Затем удалите блоки и просверлите 5/8 ″ сверлом по камню отверстия глубиной от 6 ″ до 8 ″
на отметках. Перед установкой арматуры с помощью воздушного компрессора продуйте отверстия
чистыми и свободными от мусора.Кроме того, просверлите отверстия и добавьте арматуру для всех внутренних и
внешних углов или концевых стоек / колонн и с каждой стороны дверных и оконных проемов
. Используйте эпоксидную смолу и установите арматурный стержень № 3 длиной 3 фута в плиту на глубину 6-8 дюймов в каждое просверленное отверстие
.

Этап 3: ПОДГОТОВКА К БЕТОННОМУ ЗАЛИВУ СТЕН


Установите 1-й ряд пеноблоков ICF для внутренних стен и залейте
жесткого бетона высотой 4-6 дюймов – минимум два отверстия на блок, ПЛЮС все внутренние и
внешних углов или концевых стоек / колонн на всех внутренних стенах.После схватывания эпоксидной смолы
залейте 4-6 дюймов жесткой предварительной смеси бетона в отверстия с арматурой для внутренних стен
. После того, как цемент застынет, добавьте арматурный стержень 4 ‘к только что установленному стержню
– точно так же, как это было сделано ранее для внешних стен.

ВАЖНАЯ ИНФОРМАЦИЯ: ПОВТОРИТЕ всю планировку / размеры стен и проверьте прямоугольность стены
перед укладкой блока после укладки бетона 4 ″ – 6 ″ в первом ряду
пеноблока ICF.

Изготовьте деревянные коробчатые рамы 2 ″ X 6 ″ с фанерными вставками 12 ″ сплошным слоем от верхней части
для всех дверных и оконных проемов (общий размер на 1/4 дюйма больше заявленных
примерных размеров проемов).Используйте 3-дюймовые гвозди для бетона / кирпичной кладки, чтобы прибить / прикрепить дверные рамы
к плите. Рамы оконных коробов могут быть прибиты гвоздями через их основание к бетонным перемычкам
на высоте 4 фута (после первой заливки бетона на 4 фута) или использовать винты
для гипсокартона 3 1/2 дюйма для соединения с пеноблоками.

Напоминание: Установите количество (1) арматурного стержня №3 (соедините пластиковыми стяжками) вертикально 16 ″ OC
и нахлестайте арматурный стержень 12 ″ на каждый существующий вертикальный стержень в плите для всех внешних и внутренних стен
. Используйте арматурный стержень №3 в количестве (1) по горизонтали во всех перемычках / коллекторных коллекторах на 4 и 8 футов линии высоты
плиты.

ПРИМЕЧАНИЕ: ВСЕ арматурные стержни должны иметь притирку минимум 12 дюймов по вертикали и горизонтали.

Поместите пеноблоки ICF для всех внешних и внутренних стен на базовый ряд
существующих блоков и штабелируйте 4 фута высотой, используя блоки балок / перемычек для верхнего ряда
. (см. чертежи штабелирования пеноблоков)

Обрежьте блоки из пенопласта (с помощью электрического провода или Sawzall) и сложите блоки из пенопласта
, плотно прилегая к деревянным рамам 2 ″ X 6 ″ в дверных и оконных проемах.

ПРИМЕЧАНИЕ: Чтобы затянуть провод в электрическом проводе (стержне), сожмите концы рукоятки стержня
, а затем добавьте провод, закручивая каждый конец в крючке.Установите проволоку, а затем ослабьте натяжение
на концах металлической палочки, и проволока затянется.

Установите заглушки для отверстий из пеноматериала в верхней части ВСЕХ отверстий перемычки / коллектора ICF из пеноблока
на 4 и 8 футов, где НЕТ вертикальной арматуры.

Во ВСЕХ оконных и дверных проемах заблокируйте ВСЕ вертикальные отверстия балок / перемычек на
линии 8-дюймовой пластины с помощью заглушек для отверстий из пенопласта.

Вырежьте отверстие (кольцевой пилой) по форме и размеру балки / перемычки на линии балки / перемычки 4 фута
и 8 футов, где стены пересекаются, чтобы обеспечить ПРОДОЛЖИТЕЛЬНЫЙ
бетон и арматуру (изгибы на 90 градусов) КАНАЛЬНАЯ БАЛКА / LINTEL, чтобы связать стены
вместе в перемычках на ВСЕХ углах и Т-образных пересечениях.

Установите изгибы арматурных стержней №3 под углом 90 градусов (прямые углы) в балках / перемычках длиной 2 фута с каждого конца
(общая длина 4 фута) во ВСЕХ внутренних / внешних углах и Т-образных пересечениях с TIE / LOCK
ВСЕ стены вместе на 4 фута и 8 футов высотой.

Установите грубую электрическую и водопроводную сеть, используя горизонтальные полости перемычки на высоте 4 и 8 футов
в качестве выемки, и используйте открытые отверстия в вертикальных блоках из пенопласта ICF (вертикальные отверстия, в которых
не будет арматуры / бетона) в качестве выемок.

ЕСТЬ ДВА БЕТОНА НА ВЫСОТЕ СТЕНЫ 8 ФУТОВ: Когда вы заливаете бетон
во все открытые отверстия пеноблоков ICF, СНАЧАЛА заполните U-образные каналы
в балках / перемычках бетоном до стен высотой 4 фута.Убедитесь, что вы залили бетон
в столбах / колоннах рядом с ОБЕИМИ сторонами всех дверей и окон, И все
внутренних / внешних углов и концевых столбов / колонн. ДАЛЕЕ, повторите те же шаги, что и
выше, и залейте стены, используя U-образные перемычки / коллекторы, так как бетонируйте каналы
, чтобы завершить стены на высоте 8 футов.

Шаг 4: ЗАТЯЖКА СТЕН


Перед заливкой бетона на всех пересечениях стен и углах стен используйте двухкомпонентную эпоксидную смолу
, чтобы прикрепить стены из пеноблоков ICF друг к другу только на балке / перемычке (высокие балки / перемычки 4 фута
и 8 футов).Кроме того, эпоксидные балки / концевые элементы перемычки в блок из пеноматериала ICF
. Это укрепит соединения, предотвратит перемещение стен и
предотвратит вырыв концевых элементов перемычки.

Если Т-образные пересечения стен и / или углы стены кажутся неплотными, втяните их друг в друга с помощью металлической стяжной проволоки, соединенной с вертикальной арматурой, 18 ″ -24 ″ внутри стены
у балки / перемычки и бегите к за стеной. Используйте деревянный брусок, чтобы предотвратить врезание проволоки
в пенопласт снаружи, когда вы скручиваете проволочную стяжку
, чтобы стены соединились вместе.

Шаг 5: ЗАЛИВКА БЕТОНА


Для дома «Лазарианский мир» требуется примерно 7-8 кубических ярдов бетона для строительства
всех стен высотой 8 футов. Закажите 4 кубических ярда для первой заливки на высоту 4 фута. Залить бетон
(ДОЛЖЕН – ИСПОЛЬЗОВАТЬ БЕТОННЫЙ НАСОС ДЛЯ УПРАВЛЕНИЯ ОБЪЕМОМ ПОТОКА БЕТОНА
). Изготовьте щиты, разрезав кусок гофрированной металлической кровли
вдоль на две части и добавив ручки. Установите два металлических щитка на
с обеих сторон U-образного канала балки / перемычки и направьте поток влажного бетона
на перемычку. Бетон попадет в отверстия в стойках / колоннах
. Вибраторы не нужны. Лучше всего заливать «мокрую» горную породу 3/8 ″
бетонно-жидкой смесью с давлением 2000 фунтов на кв. Дюйм.

Стеновые распорки

Plumb and Line обычно не требуются из-за спроектированной устойчивости
пеноблока Lazarian ICF и ограничения бетонных заливок высотой 4 фута
за раз. Перед заливкой бетона имейте в наличии дополнительные 8 футов и 10 футов длины – 2 X
4, чтобы служить в качестве распорки для отвеса и линии в случае смещения формы ICF или отказа
.Используйте бетонные гвозди, чтобы прикрепить деревянные распорки к существующей плите.

Сразу после заливки проверьте все стены на наличие отвеса и линии. Затем проверяйте каждые
полчаса, час и два часа и при необходимости фиксируйте. По мере высыхания бетона стены
имеют тенденцию немного двигаться и скручиваться.

НА СЛЕДУЮЩИЙ ДЕНЬ сложите пеноблоки ICF на полные 8 футов высоты. Установите балки / перемычки как
верхний блок на линии 8 футов для всех внешних и внутренних стен.

Следуйте той же процедуре, что и для первого метода укладки пеноблоков высотой 4 фута ICF.
Установите кол-во (1) арматурного стержня №3 – длина 3’6 ″ по вертикали до полной высоты линии плиты 8 ’во всей стене
столбов / колонн при 16 ″ OC. Привязать к существующему вертикальному арматурному стержню 5 футов от первой заливки (до 4 футов высотой
) и нахлестать 12 дюймов так, чтобы арматурный стержень был заподлицо с верхом (но не дальше) блока 8 футов
.

Установите кол-во (1) арматурного стержня №3 горизонтально в балках / перемычках, продолжающихся на линии 8 футов – все
Внешние и внутренние стены. Используйте кольцевую пилу, чтобы вырезать канал в балке из пенопласта / блоках перемычки
по размеру и форме соседней балки / перемычки, как это было сделано в
на большой балке / перемычке 4 фута, чтобы получить сплошной железобетон
луч на линии 8 ‘пластины.Установите арматурный стержень под прямым углом 90 градусов и наложите существующий арматурный стержень
на все внутренние / внешние углы и Т-образные пересечения так же, как 4-футовая дальняя балка / перемычка, чтобы
связать / зафиксировать все стены вместе.

Не блокируйте отверстия в пеноблоках ICF, которые будут связывать железобетонные стойки / колонны
с железобетонными балками / перемычками в качестве опоры для грубых отверстий
для дверей и окон. Соедините горизонтальный арматурный стержень № 3 в балке / перемычках
с вертикальным арматурным стержнем № 3 в столбах / колоннах с помощью пластиковых стяжек, чтобы
завершили грубые проемы с 2 ‘длинными 90 градусами / прямым углом арматурного стержня № 3 к
привязке колонны с балками / перемычками.
Заблокируйте остальные вертикальные отверстия (не содержащие арматуру) в блоках из пеноматериала ICF
на линии 8-дюймовой плиты с помощью заглушек из пенопласта для создания балок / перемычек для оконных и дверных проемов
.

Установите грубую водопроводную и электрическую арматуру на потолочные светильники, вентиляционные отверстия на крыше и т. Д. До
до заливки бетона до линии 8 футов.

Обрежьте или отломите язычки из пенопласта (которые используются для блокировки / соединения блоков из пеноматериала ICF
друг с другом) на ВЕРХНЕЙ части пеноблоков балки / перемычки, делая верхнюю часть
балки / перемычки плоской поверхностью на 8 ′ высоко. Теперь стропильная система крыши будет иметь площадь бетонной балки / перемычки
уровней для установки деревянной плиты 2 ″ X8 ″.

Залить бетон на полную высоту 8 футов. Заполните полость канала балки / перемычки заподлицо
до верхней части пеноблока ICF на 8 ′.

Помните: не заливайте бетон выше линии потока в пространстве желоба в область выступа из пеноматериала
. Выровняйте бетон по ровной линии плиты.

Шаг 6: ОКНА И ДВЕРИ


Стороны грубых проемов для дверей и окон по конструкции имеют минимум
пены в качестве отделения от бетонных стоек / колонн.Эта пена
должна оставаться нетронутой или обрезанной, если это необходимо, чтобы служить «триммером», так что двери и окна
будут плотно прилегать к приблизительному размеру проема.

Перед установкой окон и дверей: Заполните все днища отверстий в балке / перемычке.
Пеноблок ICF прямо НАД окнами и дверями заглушками из пенопласта. Если этих заглушек
нет в наличии, отрежьте 1/4 ″ масонитную плиту, чтобы она подошла и установите уплотнение.

Если в поставляемых окнах есть пластиковые / виниловые петли для крепления гвоздями, предназначенные для прибивания окон
к внешней стороне здания с традиционным каркасом, отрежьте петли.Окна
тогда смогут скользить в центр грубых проемов, как и окна
типа «дооснащение». Используйте универсальный нож, чтобы прорезать пластиковые выступы, а затем
с помощью линейных плоскогубцев отломайте язычки с полным разрывом.

Установите все двери и окна, используя «синие» винты для бетона различной длины, и
привинтите минимум 1 дюйм к бетонным столбам / колоннам. Пена между бетонными колоннами
и оконным или дверным блоком должна оставаться и служить подстроечным элементом / регулировкой
.

Используйте общее количество (6) винтов на проем для дверей и количество (4) винтов, всего для
окон, и прикрутите с боков дверей и окон только к бетонным
колоннам. Винты в верхней и нижней балке / перемычках не требуются.
Ввинтите WINDOWS через стенку виниловых боковых рамок направляющих, у которых вообще
нет стекла. Прикрутите ДВЕРИ через деревянные боковые косяки. Углубление винтов не требует
.

После того, как окна и двери будут прикручены, зашпаклевать периметр устройства
с обеих сторон (внутренней и внешней) стены, чтобы сделать их водонепроницаемыми и воздухонепроницаемыми.
.

Шаг 7: Электрооборудование

Установите коробки для черновой сборки для всех выключателей, розеток, электрического обогрева основной платы, водяных обогревателей
и потолочных светильников и оставьте хвостовики для крепления по окончании. Установите сервисное оборудование.

Шаг 8: ШТУКАТУРКА


Общие примечания:
Перед штукатуркой замаскируйте обе стороны всех оконных и дверных проемов с помощью
Visqueen и красной ленты штукатурщика. Оставьте окна открытыми, а середину разреза visqueen
для вентиляции.Перед нанесением штукатурки заделать все заметные трещины швов, дефекты пеноблока
и т.д.
ПОВТОРИТЕ процесс уплотнения между каждым слоем штукатурки.
Используйте бункеры из гипсокартона с самым большим отверстием для воздушного компрессора, чтобы «оштукатурить»
снаружи и внутри дома. Для штукатурной машины Ben Ron Spray используйте отверстие размером
в зависимости от размера песчинки и строго следуйте указаниям в Руководстве по эксплуатации
BenRon.com. Машина хорошо работает без каких-либо отверстий на
участках, где местный песок имеет крупный песок.
Если кажется, что бункер для гипсокартона забит, встряхните бункер вверх и вниз, а
продолжите выдувание воздуха. Если это не устранило проблему, то штукатурку прекратить.
Затем снимите сопло и очистите его от мусора.

ВНЕШНИЙ ДОМ должен получить три слоя штукатурки (минимум 1/2 ″) и
ИНТЕРЬЕР получить два слоя штукатурки (минимум 3/8 дюйма).

Этапы оштукатуривания с использованием бункеров для гипсокартона
1. Распылите водяную пыль на поверхности стен из пенопласта перед нанесением штукатурного материала
.Поверхность поролона должна быть влажной, а не мокрой.
2. Используйте бензиновый смеситель для строительных растворов Imer Henchman 2 HSM (для более крупных работ) или пластиковое ведро емкостью 5
галлонов для перемешивания штукатурного материала.
3. Если бункеры для гипсокартона используются для штукатурки, возьмите дополнительное ведро и сделайте выемку
на площади примерно 3 ″ W X 5 ″ D для размещения бункера для гипсокартона
при заполнении штукатуркой.
4. Добавьте примерно 3 дюйма воды на дно миксера.
5. Залейте 50 фунтов гипса Expo Pro Bond или Omega в смеситель для раствора Imer
.
6. АЛЬТЕРНАТИВ: Смешайте 3 части песка с 1 частью цемента и добавьте 2% эпоксидного связующего Vinnapas
и 5% извести. Виннапас – это порошкообразный полимер, который позволяет
штукатурке склеиваться с пенополистирольным блоком ICF. Производится компанией
Wacker Polymes в Германии. Дистрибьютор в Калифорнии – PT Hutchins
Company LTD (626) 333-3329 Att: Michael Duarte cell # (310) 567-2931.
Известь препятствует разделению песка и цемента, тем самым забивая распылитель / шланги
и создавая сглаживающий материал для прохождения через отверстие.
7. Перемешивайте, пока штукатурка полностью не смешается с водой. Добавьте воды по мере необходимости
.
8. Очистите все внутренние поверхности миксера от комков.
9. Тщательно перемешайте до получения гладкой текстуры, напоминающей молочный коктейль.
10. Материал должен в основном висеть на лопасти при снятии и падать
в ведро объемом 5 галлонов с оседанием около 1 дюйма.
11. Подождите 5-10 минут, чтобы штукатурный материал «отдыхал».
12. Еще раз перемешайте материал.
13. Используйте сверхпрочный открытый металлический экран 1/4 ″, заключенный в деревянную раму
2 ″ X 4 ″, и пропустите через него весь штукатурный материал в ведро.Это устранит остаточные комки и мелкие камешки, которые будут блокировать / забивать отверстие бункера
.
14. Перед тем, как поместить штукатурный материал в бункер для гипсокартона, спрей WD-40 или
натрите в бачке растительное масло для «смазки» и предотвращения прилипания гипсового материала
к стенкам.
15. Подключите 2–3 бункера для гипсокартона к системе подачи воздуха и залейте материал в бункер
– примерно наполовину. Используйте оба сверхмощных бензиновых воздушных компрессора Dewalt / Emglo
с 2-3 бункерами для гипсокартона, подключенными к каждому воздушному компрессору
.
16. Используйте распылительную головку с большим отверстием и при необходимости отрегулируйте давление воздуха.
17. Удерживая бункер примерно в 12 ″ от предполагаемой поверхности, распылите на штукатурку
мин толщиной 1/8 ″.
18. Постоянно перемещайте бункер вперед и назад, чтобы избежать сильного скопления.
19. После высыхания материала нанесите штукатурку на глубину не менее 1/8 ″ секунды.
20. Наружная штукатурка – это три слоя тяжелой текстуры песка. Оставить штукатурку
с естественной текстурой после распыления.
21. Внутренняя штукатурка в два слоя. После каждого слоя используйте стальной шпатель шириной 24 дюйма, чтобы слегка сбить текстуру
в течение 5-10 минут после распыления.
22. Минимальная общая толщина составляет от 3/8 дюйма до 1/2 дюйма.
23. Когда штукатурка закончена, используйте шпатель или шлифовальный блок, чтобы зачистить
неровностей на внутренних и внешних подоконниках и углах стен.
24. Обязательно тщательно промыть бункеры и форсунки водой
после нанесения штукатурки.
25. Используйте BenRon. Бензиновая штукатурная установка R2 для больших работ. Strickly
следуйте инструкциям в руководстве по эксплуатации BenRon.com. Перед тем, как пропустить гипс
через BenRon, смешайте ведро 5 галлонов SlickTex и
, пропущенное через BenRon и шланги.Благодаря этому гипсовому материалу
будет легче течь. Используйте BenRon только в местах с проточной водой
. ЧРЕЗВЫЧАЙНО, чтобы машина, форсунки, шланг и запорные клапаны
были тщательно очищены после использования. Не позволяйте машине сидеть на обед
перерывов, иначе она забьется штукатуркой!

Шаг 9: ВОССТАНОВЛЕНИЕ ПОВРЕЖДЕНИЙ ICF FOAM
Вырежьте кусок из пеноблока ICF, который будет плотно прилегать к поврежденному месту / отверстию.
Затем возьмите пластырь из вспененного материала, покройте края штукатуркой или эпоксидной смолой и осторожно протолкните
в поврежденный участок, пока пластырь не сравняется с окружающей поверхностью.
(При необходимости отшлифуйте пенопласт) Затем закройте участок штукатуркой.

Шаг 10: КРЫША


ВЕРХНЯЯ ПЛИТА: Установите сплошную деревянную плиту 2 ″ X 8 ″ по периметру дома
с помощью 3 1/4 ″ синих болтов Tapcon с шестигранной головкой, вставленных минимум на 1 1/2 ″
в железобетонную балку / перемычку на линия пластины 8 футов согласно Деталь 1 и Деталь 2
планов.

ДЛЯ УСТАНОВКИ ВЕРХНЕЙ ПЛИТЫ:
Удерживайте пластину 2 ″ X 8 ″ к внутренней части дома примерно на 2 1/2 ″ от
внешних сторон дома.Проверьте размеры (1 дюйм для фанеры T1-11 / Tyvek
и 1 1/2 дюйма для ширины фермы). Макет фермы. Между каждой позицией фермы, в
ПЕРЕДНЕЙ И ЗАДНЕЙ части дома, расположите и установите количество (2) синих винтов Tapcon
минимум 1 1/2 дюйма в бетонную балку / перемычку для соединения пластины 2 ″ X 8 ″ с
железобетонная балка / перемычка. Затем вырежьте (плюс или минус) прорезь 1 3/4 ″ (отрегулируйте ширину прорези
в зависимости от ширины фермы, включая фанерные вставки)
для установки фермы.(СМ. Подробности архитектора) Таким образом, компоновка фермы
приблизительно 1 1/2 дюйма шириной при 24 ″ OC и позволяет пластинам / блокам на 22 1/4 дюйма
создать (плюс или минус) прорезь 1 3/4 дюйма между каждая ферма с двумя анкерами Tapcon Blue
на блок между каждой фермой. На КОНЕЧНЫХ СТОРОНАХ дома
установите синие винты Tapcon на 24 ″ OC, чтобы соединить пластину 2 ″ X8 ″ с железобетонной балкой / перемычкой
.

Альтернатива соединению плиты 2 ″ X 8 ″ с железобетонной
Перемычка / балка: Вместо использования болтов Tapcon Blue для соединения пластины
2 ″ X 8 ″ с бетонной перемычкой / балкой на 8-дюймовой пластине линии, установите анкерные болты 5/8 ″ X 8 ″ с квадратными шайбами ​​
Simpson bp 5/8 ″ в пластину 2 ″ X 8 ″ на 24 ″ OC (расположение, чтобы избежать
мест расположения ферм) и поместите 2 ″ X 8 ″ Уровень деревянной плиты на мокрый бетон
балка / перемычка – вдавливание болтов в мокрый цемент. Вырежьте выемки в деревянной верхней пластине
размером 2 ″ X 8 ″ для ферм после того, как бетон застынет.

Примечание: Пластины по периметру 2 ″ X 8 ″ также используются в качестве основы для крепления гипсокартона
ко всем наружным стенам. Приложите пластину 2 ″ X 8 ″ к внутренней стороне стены
согласно планам, чтобы можно было прибить гипсокартон гвоздями. На внутренних стенах используйте 2 ″ бетонных /
кирпичных гвоздей, вбитых в бетонную перемычку / балку, чтобы установить основу из фанеры 1/2 ″
для крепления гипсокартона.

УСТАНОВКА ФЕРМЫ И КРЫШИ:
• После установки ферм в пазы пластины 2 ″ X8 ″, гвоздевые блоки
между фермами с количеством (2) рядов 2 ″ X 4 ″ на линии конька фермы и на
линий нахлеста гофрированной кровли. См. Планы архитектора для дополнительной блокировки
в зависимости от снеговых нагрузок.
• ВАЖНАЯ ИНФОРМАЦИЯ: Установите минимальное количество (4) деревянных распорок под углом 45 градусов от верхнего шнура
соединительной фермы к пластине 2 ″ X8 ″ в верхней части стен 8 футов
. Это удержит стропильную систему на месте, создаст более прочную диафрагму крыши
и предотвратит скатывание фермы во время шторма или землетрясения.
• Установите зажимы Teco (одна сторона фермы), соединяющие фермы с верхней панелью
размером 2 ″ X 8 ″ 24 ″ OC пластиной / блоками в соответствии с планами по периметру ВСЕХ внешних стен. Toe
прибивает другую сторону фермы к верхней пластине размером 2 x 8 дюймов.
• Установите (гвоздь) 2X блокировку (защита от птиц) МЕЖДУ фермами на 8-футовой пластине
, заподлицо с лицевой стороной пеноблока ICF на передней и задней стороне дома
согласно Деталь 2 планов и заделайте все края .
• Привинтите гофрированную металлическую кровлю к фермам саморезами / герметизирующими винтами
(водонепроницаемыми с резиновыми / пластиковыми шайбами) примерно на 14 ″ OC на коньке
и сторонах наклона / наклона и одним винтом 12 ″ OC в середине
кровля из профнастила везде, где снизу добавлен деревянный блок.
Используйте 2 ″ специальные саморезы / самогерметизирующиеся кровельные гофрированные кровельные саморезы
для листового металла. Начните укладку с одной стороны / края дома и перекиньте (таким образом,
вкрутите два листа металлической кровли, которые перекрыты для обеспечения водонепроницаемости).
гофрированных кровельных листов для центрирования на фермах при 24 ″ OC.
• Установить металлический коньковый колпак для гофрированной металлической кровли винтами 14 ″ OC.
• Нахлестайте всю гофрированную металлическую кровлю вертикально на участках с уклоном не менее
24 ″ и коньках не менее 12 ″.
• Установите гофрированную металлическую кровлю, начиная от нижней 8-дюймовой линии
(внизу) и заканчивая коньком (вверху).
• Спереди и сзади дома имеется карниз / свес 12 дюймов. Установите металлическую гофрированную кровлю
с выступом 13 ″ или 1 ″ к погодным условиям по чертежам
.
• Установите планку Z-образного профиля, тайвек и фанеру T1-11 на концевую ферму
фронтона согласно Деталь 1, согласно планам. Установите подкладку, добавив 2 ″ X 4 ″, как требуется для плоской поверхности
для крепления сайдинга T1-11.(Примечание: может быть проще установить
сайдинг T1-11 перед установкой гофрированной металлической кровли.)
• Установите 2 фронтальных вентиляционных отверстия.
• Прикрепите Tyvek скобами к торцевым фермам.
• Используйте пистолет для гвоздей с обычными гвоздями №8 для установки T1-11.
• Альтернатива соединению фермы с верхней пластиной 2 ″ X 8 ″: Подсоедините /
закрепите концы фермы к деревянной пластине 2 ″ X 8 ″ с помощью 2-х стяжек
Simpson S / h4 Hurricane, по одной с каждой стороны на концы каждой фермы.
Этот метод крепления может заменить зажимы A34 Teco и гвозди 2-16d.
мысок, пригвоздивший фермы к деревянной пластине согласно деталям плана.На фронтонах
соединяют фермы с деревянной пластиной 2 ″ X 8 ″ с помощью зажимов A34 Teco согласно плану.

Шаг 11: ИЗОЛЯЦИЯ И СУХАЯ СТЕНА


СУХИЕ ПОТОЛКИ:
Перед изоляцией и гипсокартоном: проверьте, нет ли гвоздей, которые не попали в фермы / блокировку.
Это «светоотражатели», которые вызывают утечки. Оставьте гвоздь на месте и залатайте кровельным герметиком
Henry’s.
• Прикрепите крафт-облицовку R19 к основанию ферм только в потолках.
• На внешних стенах верхние плиты 2 ″ X 8 ″ служат основой для гипсокартона.
• По обеим сторонам всех внутренних стен установите плоскую фанеру толщиной 1/2 дюйма между фермами
для крепления гипсокартона.
• Проложите гипсокартон перпендикулярно и прикрутите 6 ″ OC к деревянным фермам.
в дополнительной подкладке не требуется – стыки шурупов гипсокартона к фермам
и стороны гипсокартона не привинчиваются, за исключением ферм.
• Заклейте все стыки гипсокартона самоклеящейся лентой из стекловолокна.
• Ручным шпателем – 2 слоя штукатурки гипсокартона на всех ленточных соединениях и
– зашлифовать.
• Текстурированные потолки с нанесением (1) слоя штукатурки с текстурой штукатурки, используя бункер для гипсокартона
и сбивший шпателем 24 дюйма.

Шаг 12: Внешняя окраска

Шаг 13: ШКАФЫ / ВАННАЯ ДУША / ТКАНЫЕ ПОЛКИ /
ОКОННЫЕ ЗАСЛОНКИ

Шаг 14: ОКРАСКА / ОТДЕЛКА ОБОРУДОВАНИЯ-ЭЛЕКТРОТЕХНИКА /
СТОЙКИ / ОСВЕЩЕНИЕ; ПРИБОРЫ /
ВОДОНАГРЕВАТЕЛИ / ОСНОВАНИЕ / НАГРЕВАТЕЛИ
• Для крепления шкафов к стенам и полок используйте винты
. и соединить с бетонными колоннами в пеноблоках ICF
• Ariston 2.Под мойкой установлен водонагреватель на 5 галлонов.
• Водонагреватель Ariston на 4 галлона устанавливается над унитазом в ванне. Установите в
коробку из T1-11 и каркаса 2 ″ X 4 ″, прикрепленную к стене синими винтами
.
• Сантехника и оборудование от местных поставщиков.
• Настенные обогреватели для плинтусов (электрические или газовые – см. Планы) от местных поставщиков.
• Столешницы могут быть из пластика или плитки.
• Баланс отделочных работ традиционными методами.
• Наносите валики с толстой текстурой, чтобы полностью покрыть шероховатую поверхность
стен и потолка.
[box type = ”shadow”] Архитектурные планы, детали, этапы строительства и
списков материалов и оборудования для домов в Lazarian World Homes – 2 спальни /
1bath Home, ПОКАЗАННЫЕ НА ЭТОМ ВЕБ-САЙТЕ, являются основой для ВСЕХ других Lazarian
Здания. НЕ ПОВТОРЯЙТЕ процедуры строительства для каждого здания,
, пожалуйста, используйте информацию, предоставленную для строительства Lazarian World Home
, в качестве справочной информации при планировании строительства других типов Lazarian зданий. [/ Box]

перемычек ICF vs.Деревянные перемычки: что обеспечивает превосходные тепловые характеристики?

Быстрая и простая установка Изолированные бетонные перемычки Fox Blocks обеспечивают превосходные тепловые характеристики по сравнению с деревянными перемычками. Перемычки Fox Blocks ICF помогают создавать здоровые дома и здания с низкими эксплуатационными расходами и устойчивостью к стихийным бедствиям.

Почему проемы в зданиях нужны перемычки?

Строители устанавливают перемычки (балки) в верхней части окон, дверей и других проемов в здании или доме, чтобы выдерживать нагрузки, исходящие от пола или крыши.Перемычка передает нагрузку на опоры по сторонам проемов.

Деревянные перемычки по сравнению с перемычками ICF

Когда дело доходит до энергоэффективности, перемычки ICF имеют значительное преимущество перед деревянными перемычками.

Деревянные перемычки

Деревянные перемычки снижают тепловые характеристики вокруг проема.

Установка перемычки на деревянную каркасную конструкцию обычно включает в себя удвоение или утроение 2 “x 8” или 2 “x 12” между шпильками (двойными) домкратами по бокам проема, что уменьшает или устраняет полость в стене и ограничивает размещение изоляции над проемом, что в конечном итоге снижает тепловые характеристики здания за счет создания значительного теплового моста и снижения изоляционного качества примерно до R-9 или ниже.

Перемычки ICF

При строительстве перемычек ICF подрядчики используют обычный блок ICF с высокой тепловой массой с арматурными стержнями внутри бетонного ядра. Процесс не включает тепловые характеристики вокруг проема, как при установке деревянных перемычек. Фактически, тепловые характеристики перемычек Fox Blocks ICF для всех отверстий поддерживают полную теплоемкость системы, равную R-23.

Установка перемычки ICF

Конструкция перемычек ICF должна соответствовать требованиям строительных норм ACI 318-14 для конструкционного бетона, действующего как балки, перекрывающие проемы в стенах.Для оптимальной производительности установка перемычек ICF должна соответствовать особым требованиям производителя к армированию, обычно основанным на следующих критериях:

  • Условия нагрузки
  • Глубина перемычки
  • Ширина проема
  • Прочность бетона
  • Толщина стенки

Fox Blocks предлагает специальные столы для перемычек для установки перемычек в стенах Fox Block ICF. Подрядчики могут использовать информацию из таблиц в процессе строительства и для передачи в местный строительный департамент.Однако существуют две конструктивные ситуации, в которых нельзя использовать столы и, следовательно, требуется специальная инженерия:

  1. Нежесткие перемычки, зафиксированные от вращения, и
  2. Накладывающаяся и равномерно распределенная нагрузка на перемычку (т. Е. Отсутствуют сосредоточенные точечные нагрузки. )

Установка большинства перемычек ICF включает следующие шаги:

  1. Установите стандартный ICF поверх проема и поместите верхний горизонтальный стержень на место.
  2. Положите нижний горизонтальный стальной арматурный стержень поверх перемычки над проемом так, чтобы он выступал минимум на 24 дюйма (610 мм) с каждой стороны проема. При размещении двух или более отрезков арматуры свяжите их проволокой.
  3. Закрепите верхний арматурный стержень в пазах (опорах) арматуры, расположенных на верхней части перемычек.
  4. Измерьте и согните хомуты в форме С или S. Зацепите хомуты за верхнюю арматуру и используйте их для поддержки нижних арматурных стержней. В инструкции по установке указаны размеры хомутов и необходимые расстояния.
  5. Чтобы стены оставались ровными, установите ряд зажимов Fox Blocks HV горизонтально над проемами.
  6. При необходимости установите вертикальную арматуру в стене ICF с обеих сторон проема.
  7. Перед укладкой бетона убедитесь, что арматурный стержень перемычки размещен над каждым отверстием в соответствии с инженерными требованиями.

Дополнительные преимущества Перемычки Fox Blocks ICF

Помимо превосходных тепловых характеристик, перемычки Fox Blocks ICF обладают множеством других преимуществ по сравнению с деревянными перемычками:

  • Они поддерживают рейтинг проницаемости менее 1.0, который контролирует проникновение влаги и останавливает рост нездоровой и вредной плесени.

Деревянные перемычки могут впитывать влагу, что может вызвать вздутие, усадку и плесень – все это может привести к дорогостоящему ремонту.

  • Они имеют рейтинг огнестойкости (ASTM E119): 4 часа для 6-дюймовых блоков и 2 часа для 4-дюймовых блоков.

Деревянные перемычки особенно восприимчивы к повреждению огнем, особенно во время строительства и перед нанесением противопожарной защиты на конструкцию.

  • Они практически не содержат летучих органических соединений (ЛОС).

Деревянные перемычки могут содержать клеи, химические вещества и летучие органические соединения, которые ухудшают качество воздуха в помещении.

  • Они менее подвержены повреждению термитами, чем деревянные перемычки, потому что в них отсутствует органический материал, который термиты едят. Для гидроизоляции для защиты от термитов Fox Blocks рекомендует использовать мембраны Polyguard Products, Inc. 650 XTM или 650 XTP.

Тепловые характеристики простых в установке перемычек ICF компании Fox Blocks плюс использование противоударной системы Fox Blocks EPS намного превосходят характеристики деревянных перемычек. Перемычки Fox Block не требуют особого ухода, устойчивы к стихийным бедствиям и обеспечат здоровый дом или здание. Для получения дополнительной информации о том, как ICF Construction создает высокопроизводительные и энергоэффективные здания и дома, посетите веб-сайт Fox Blocks.

GloalBlock All Foam ICF – Изоляционные бетонные формы BuildBlock

GlobalBlock – дополнительный вспененный блок ICF GlobalBlock – это первый полностью реверсивный блок ICF из вспененного материала в своем роде. Являясь развитием ICF экранной сетки, он легко интегрируется с любой формой BuildBlock, что позволяет сэкономить время, силы и деньги.GlobalBlock – это недорогой ICF, не требующий встроенного пластикового полотна. Это снижает стоимость, не теряя преимуществ ICF и не затрагивая ключевые структурные моменты.

GlobalBlock ласточкин хвост для
нанесения EFIS или штукатурных покрытий, таких как BuildCrete Plaster или Stucco.

Дополнительная веб-вставка для точек крепления или веб-зажим для размещения арматуры доступны в зависимости от ваших потребностей. Используя ту же полностью обратимую систему блокировки, которая присутствует во всех формах BuildBlock, GlobalBlock имеет одинаковые габаритные размеры, что позволяет использовать формы взаимозаменяемо, даже в пределах одной стены.

GlobalBlock также обладает такими преимуществами, как встроенная рулетка и вертикальные линии разреза, что упрощает, ускоряет и снижает затраты. GlobalBlock доступен с шириной сердечника 4 и 6 дюймов.

Разработанный как более экономичный продукт для внутреннего и международного рынков, GlobalBlock увеличивает изоляционные свойства, уменьшает бетон и обеспечивает исключительную прочность и поддержку. Дизайн с диагональю 12 дюймов по центру был выбран из-за его прочности и устойчивости в полевых условиях.Точки крепления с помощью дополнительной вставки для полотна будут совмещены с формами BuildBlock и обеспечат легкую установку гипсокартона, кирпичных шпал или другой отделки.

Ласточкин хвост на лицевой стороне блока обеспечивает надежную поверхность для нанесения EFIS, штукатурки или штукатурки. BuildBlock рекомендует использовать BuildCrete Stucco или BuildCrete Plaster для отделки стен, что обеспечивает исключительную ударопрочность и возможность наносить покрытие одним слоем непосредственно на пену. Узнайте больше о BuildCrete здесь.

Преимущества GlobalBlock

  • 16 дюймов (406.1 мм) x 48 дюймов (1219,2 мм) промышленного стандартного размера.
  • Уменьшение бетона на 35%.
  • До 43% больше R-Value в зависимости от размера блока.
  • Лучшее соотношение цены и качества – более низкая стоимость ICF
  • Предназначен для жилых, международных и легких коммерческих проектов начального уровня.
  • Готовы к штабелированию, сборка не требуется.
  • Симметричный дизайн и возможность поворота во всех направлениях.
  • 3 метода размещения арматурных стержней: дополнительная вставка в перегородку с точками крепления, вырезанные стержни арматуры и опоры для стальных стержней.
  • Блокирует и полностью интегрируется со всеми формами BuildBlock для специальных блоков и перемычек.
  • Дополнительная пластиковая сетка высокой плотности обеспечивает точки крепления и размещение арматуры через каждые 12 дюймов (304,8 мм)
  • 1-дюймовый (25,4 мм) повторяющийся узор и встроенная рулетка для облегчения резки и калибровки.
  • Лицевая сторона блока «ласточкин хвост» для прямой лепки и приклеивания EIFS.
  • Размеры 4 дюйма (101,6 мм) и 6 дюймов (152,4 мм) с выделенными углами 90 °.

GlobalBlock Straight Block Технические характеристики

Блок Длина Ширина Высота R-значение Бетон
Объем		 Поверхность
Площадь
(Лицевая сторона)
GB300 48 дюймов
1219,2 мм		 7 дюймов
177,8 мм		 16 дюймов
404,6 мм		 20,28 0,030660 ярд3
0,023441 м3		 5.33 фут.2
. 4951 м2
ГБ400 48 дюймов
1219,2 мм		 9 дюймов
228,6 мм		 16 дюймов
404,6 мм		 26,23 0,043906 ярд3
. 033568 м3		 5,33 фута 2
0,4951 м2
ГБ 600 48 дюймов
1219,2 мм		 11 дюймов
279,4 мм		 16 дюймов
404,6 мм		 29,76 0,062947 ярд3
,048126 м3		 5,33 фута 2
0,4951 м2
ГБ800 48 из
1219.2 мм		 13 дюймов
330,2 мм		 16 дюймов
404,6 мм		 31,57 0,088959 ярд3
0,068014 м3		 5,33 фута 2
0,4951 м2
Обратите внимание, что в настоящее время GlobalBlock доступен только в размерах 4 и 6 дюймов.
GlobalBlock полностью интегрирует все продукты BuildBlock.

Блок GlobalBlock 90 ° Технические характеристики

Блок Ширина Высота R-значение Бетон
Объем		 Длина
Ext – Int		 Возврат
Внешний – Внутренний		 Поверхность
Площадь
(Лицевая сторона)
GB390 7 из
177. 8 мм		 16 дюймов
404,6 мм		 20,28 0,040423 ярда3
. 030905 м3		 38 дюймов – 31 дюйм

965,2 мм – 787,4 мм

 26 дюймов – 19 дюймов
660,4 мм – 482,6 мм		 7,11 фут2
,6605 м2
ГБ490 9 дюймов
228,6 мм		 16 дюймов
404,6 мм		 26,23 0,050831 ярд3
,038863 м3		 40 дюймов – 31 дюйм
1016 мм – 787,4 мм		 28 дюймов – 19 дюймов
711.2 мм – 482,6 мм		 7,55 фут2
.7014 м2
ГБ 690 11 дюймов
279,4 мм		 16 дюймов
404,6 мм		 29,76 0,084626 ярд3
0,064701 м3		 42 дюйма – 31 дюйм
1066,8 мм – 787,4 мм		 30 дюймов – 19 дюймов
762 мм – 482,6 мм		 8,00 фут2
.7432 м2
ГБ 890 13 дюймов
330,2 мм		 16 дюймов
404,6 мм		 31,57 0. 128151 ярд3
. 097978 м3		 44 дюйма – 31 дюйм
1117,6 мм – 787,4 мм		 32 дюйма – 19 дюймов
812,8 мм – 482,6 мм		 8,44 фута 2
0,7841 м2
Обратите внимание, что в настоящее время GlobalBlock доступен только в размерах 4 и 6 дюймов. GlobalBlock полностью интегрирует все продукты BuildBlock.

Информация о продукте GlobalBlock

Установка GlobalBlock

GlobalBlock – это новая революционная изоляционная бетонная форма (ICF).Это дополнительный веб-дизайн, обеспечивающий большую гибкость в дизайне и дополнительную экономию средств. Являясь развитием конструкции сетки экрана, он легко интегрируется с другими формами BuildBlock, предлагая более экономичное решение ICF, при этом позволяя использовать плоские формы BuildBlock в соединительных балках, перемычках, пилястрах, стенах безопасных комнат и других критических областях .

Скачать файл GlobalBlock-Install-Manual-CC-2018-no-address. pdf – 14 МБ

GlobalBlock es un nuevo y revolucionario encofrado de concreto aislado (ICF).A Diferencia de otras marcas, es unisño que permite utilizarmbranas plásticas dando mucha más flexibilidad en disño y ahorros adicionales. Выполнение эволюции дизайна ICF, созданное с использованием идеального сочетания блоков BuildBlock, которое может быть сдано в аренду, вы можете сдавать в аренду блоки BuildBlock. y otras áreas que Requieran este tipo de ICF.

Загрузите файл globalblock-install-manual-spanish-20151012.pdf – 14 МБ

Примечания по установке

  • Установка GlobalBlock аналогична установке плоских стеновых форм BuildBlock.
  • Начните с укладки блоков с каждого угла. Не забывайте менять углы на каждом курсе, чтобы обеспечить правильное смещение.
    • Сердечники
  • GlobalBlock рассчитаны на 12-дюймовые центры. Все остальные блоки ICF BuildBlock рассчитаны на 6-дюймовые центры. Учитывайте это при выкладке стен и шпилек арматуры.
  • Соединения GlobalBlock совпадают с формами BuildBlock для создания плавного перехода между различными продуктами.
  • BuildBlock рекомендует заливать бетон 3000 фунтов на квадратный дюйм при осадке от 5 до 5-1 / 2 дюйма (127-140 мм). Примечание. Поскольку бетон перекачивается под давлением, он теряет примерно 1/2 дюйма осадки. Залейте стену 4-футовыми подъемниками (1219 мм), обходя конструкцию несколько раз, пока не достигнете полной высоты стены. Вибрируйте стену сразу после заливки, чтобы не было пустот.
  • Закрепите стену надлежащим образом.
  • GB600 разработан в соответствии с предписаниями IRC 2009 и IRC 2012.

Бетонные перемычки над окнами в пенобетонной стене. Оконные проемы в газобетоне

В доме из газобетона оконные и дверные проемы нуждаются в дополнительном армировании. Его можно заливать бетоном, а также на уголках или арматурных стержнях. Они отличаются стоимостью, экономичностью, скоростью укладки. Точные параметры несущей поверхности перемычек, их длина и ширина рассчитываются в зависимости от ширины оконного проема и высоты кладки над ним.



В домах из России предусмотрена минимальная ширина стены 60 см. При уменьшении ширины требуется вертикальное усиление стены: армирование путем заливки стальных прутков внутрь О-образных блоков или укладки прутьев в вертикальный паз возле проема с последующей фиксацией арматуры в фундаменте и плитах перекрытия.

Прокладка готовых перемычек из газобетона

Для усиления проемов строители часто используют заводские решения, поскольку проще всего из готовых железобетонных изделий сделать перемычку над окном из газобетона.Готовые перемычки используются для перекрытия проемов шириной до 2,5 м.



Перемычки изготавливаются из стального арматурного каркаса и газобетона марок Д500-Д700 с повышенной прочностью на сжатие. Их можно изготовить на заказ – под конкретные параметры строящегося дома.

Характеристики

Преимущества готовых перемычек из газобетона:

  • высокая скорость укладки;
  • отсутствие «мостиков холода»;
  • относительно легкий вес.

Гладкая поверхность и четкая форма изделия не портят ровность кладки стен, поэтому для внешней отделки можно использовать фасадную краску или тонкослойную штукатурку. Большим плюсом также является однородность поверхности стены при оштукатуривании.

Перемычки над окнами в доме из газобетона устанавливаются на цельные блоки, опираясь на кладку не менее 25-30 см с каждой стороны. Продольные пустоты заполняются клеем или цементным раствором.Удобно, когда толщина бруса совпадает с толщиной кладки, а высота – с высотой блока. При строительстве дома с толстыми стенами допускается укладка нескольких изделий. Например, для стены толщиной 500 мм можно приобрести 2 балки толщиной 300 и 200 мм и уложить их над одним проемом.


Правильное положение перемычек из газобетона при установке обозначается маркировкой. Не разрешается монтировать балки вертикально или днищем вверх.Также запрещается отпиливать часть изделия, сверлить в нем отверстия, проточки или действовать другим механическим способом, так как это снижает его несущую способность.

Изделия для несущих стен изготавливаются толщиной не менее 200 мм. Одна большая перемычка может весить около 100-200 кг, поэтому для установки может потребоваться подъемник. Если необходимо усилить проем в навесных стенах, можно использовать балки из газобетона толщиной от 100 до 150 мм. Их вес редко превышает 50 кг, поэтому при укладке можно обойтись без специального оборудования.

Единственный недостаток готовой продукции – высокая стоимость. Поэтому при поиске экономичных вариантов, как сделать перемычки над окном из газобетона, предпочтение отдается менее затратным методам.

Джемперы из U-блоков

Один из распространенных вариантов – изготовление балок в несъемной опалубке, представляющих собой пеноблоки из пенобетона марки Д500 и выше. Этот способ позволяет получить ровную внешнюю поверхность с непрерывным рисунком кладки и подходит для армирования проемов до 3 м.


Устройство техники

Устройство перемычек из U-блоков выполняется в несколько этапов:

  • 1. Сплошная доска устанавливается на уровне верхней линии кладки и фиксируется подпорками так, чтобы перемычка из газобетона не прогибалась под весом залитого бетона. Опоры могут быть изготовлены из самых разных материалов – деревянных брусков, металлических труб, колонн из кирпича и т. Д.
  • 2. Лотковые блоки укладываются на доску толстой стенкой наружу так, чтобы края конструкции заходили в кладку не менее чем на 25 см с каждой стороны.Вертикальные швы и горизонтальный отрезок опорной части склеиваются.
  • 3. Для утепления конструкции листы высокой плотности можно укладывать внутрь блоков от внешней стены.

  • 4. Даже для изготовления перемычек над окнами в доме из газобетона вяжется арматурный каркас. Для него используется диаметр 12-16 мм, покрытый антикоррозионным составом, вязальная и кольцевая проволока.
  • 5. Бетон М200 замешивают и заливают внутрь конструкции, уплотняют и выравнивают по верхней грани блоков.Важно, чтобы смесь покрывала арматуру со всех сторон.

В некоторых случаях для лучшего распределения нагрузки применяется горизонтальное армирование кладки в предыдущем ряду, откуда устанавливается перемычка. После высыхания бетона можно снять доску, временные опоры и продолжить строительство. Сроки зависят от погодных условий и температуры воздуха.

Перемычки бетонные монолитные

Способ заливки монолитной бетонной балки – один из самых дешевых вариантов устройства перемычек над окнами в стенах из газобетона.Этот способ наиболее хлопотный, но позволяет создать прочную конструкцию, выдерживающую любые нагрузки. Серьезным недостатком этого метода является то, что исчезает однородность поверхности стены, что крайне нежелательно при оштукатуривании гладкой стены из газобетона тонким слоем.


Высокая теплопроводность бетона должна быть компенсирована местной изоляцией.

Технология изготовления

Создание монолитной балки во многом напоминает устройство перемычек из блоков лотков, но также имеет существенные отличия. Работы выполняются в следующем порядке:

  • Устанавливается съемная опалубка из листовых или листовых материалов (фанера и др.). Конструкция усилена поперечными и вертикальными брусками с шагом не более 50 см и опорами. Опалубка строится после укладки блочного ряда. Для него с двух сторон от проема оставляют по 20-30 см места.
  • В готовой опалубке крепится утеплитель с внешней стороны стены. Для мокрых работ чаще всего используют листы пенополистирола.
  • После арматурный каркас выполнен из стальных прутков. Для формирования каркаса лучше использовать кольцевую и вязальную проволоку, но для небольших домов с легкой кровлей можно использовать стальную армирующую сетку. Его нарезают на квадраты, к которым при помощи вязальной проволоки прикрепляют стержни.
  • Далее укомплектованная опалубка заливается раствором М200 – М300 на высоту ряда блоков, уплотняется и разравнивается.

Боковую опалубку можно снимать после застывания раствора, а нижнюю горизонтальную доску лучше оставить до полного высыхания. В жаркую погоду следует регулярно смачивать бетон, пока он не наберет должной прочности.

Наружная часть перемычки в доме из газобетона потребует отдельной предварительной штукатурки в случае отделки фасада декоративной штукатуркой на блоке без утепления стен. Поверх утеплителя наносится слой, в который углубляется и разравнивается стойкая к щелочам армирующая сетка.

Перемычки угловые

Конструкция с использованием металлических уголков является наиболее бюджетной, особенно в сравнении с перемычками из газобетона.Но уголки разрешается использовать только при определенных условиях – ширина проемов до 1,2 м при высоте кладки над ними не менее 2/3 этой ширины.


Изначально в закрывающих блоках из газобетона пазы для углов прорезаются отступом от края блока на 1/3 его ширины. Обычно отступ составляет 10-13 см. Конструкция также должна опираться на стены. Главное правило – углы располагать снаружи и внутри.В этом случае металлические опоры обеспечивают необходимую для газобетона площадь опоры.

Для проемов шириной до 1,2 м достаточно уголка с шириной полки 50 мм. Стальные опоры необходимо обработать антикоррозийным составом и оштукатурить. Чтобы штукатурка лучше держалась, углы перед укладкой можно обернуть щелочестойкой или гипсовой сеткой.

Джемперы в мелкую прорезь

Проемы шириной менее 1,2 м не нуждаются в большом усилении.Поскольку делать перемычку над окном из газобетона из железобетонной балки дорого и нецелесообразно, можно воспользоваться методом армирования стальными стержнями. Но этот способ, как и предыдущий, применим только для случаев, когда высота кладки стен поверх проема составляет более 2/3 его ширины. Более того, мы не рекомендуем использовать этот способ для несущих стен. Для распределения нагрузки достаточно горизонтального армирования кладки по бокам проема и в районе подоконника.

Технология работы

Технология укладки газобетонных блоков над проемами без использования арматурных опор (см. Рис. А) предполагает следующую последовательность действий:

  • Ряд блоков выложен до проема. Обязательно оставьте пространство 20-30 см для укладки арматуры.
  • В отличие от прокладки перемычки из газобетона с помощью П-образных блоков, установка съемной опалубки не требуется.
  • Фитинги проложены.В среднем на дверной или оконный проем нужно 4 стержня диаметром 10 мм. Подойдут стержни периодического профиля с выраженным рифлением класса А-III.
  • Стробоскопы выполнены блоками на определенном расстоянии. Для этого удобно использовать измельчитель или фрезер. Важно, чтобы пазы не располагались слишком близко к краю.
  • Углубления заполняются раствором или клеем. Затем блоки из газобетона монтируются на закрепленных стальных стержнях. Вертикальные швы заделывают раствором или клеем.
  • При необходимости нижняя часть перемычки шлифуется и оштукатуривается.

Арматурные стержни лучше всего выдерживают нагрузку, если через несколько рядов над ними сделать монолитный пояс жесткости, который равномерно распределяет вес кровли по всей поверхности стен. Небольшая площадь армирования не создает «мостиков холода», поэтому утепление этого сегмента не требуется.


А как сделать перемычку через окно из газобетона, если расчетная нагрузка на проем будет чуть больше допустимого значения для стальных стержней? Как вариант, можно комбинировать два последних метода.

В данном случае 75-е углы утоплены в блоки по внешнему и внутреннему краям, а в центральном сегменте нарезаны штробы под 3 арматурных стержня диаметром 8 мм и более. После фиксации перемычки оштукатуривают углы, предварительно окрашенные или обработанные антикоррозийным составом.

Заключение

Выбирая, что делать перемычки из газобетона, железобетона, стальных уголков или стержней, обязательно учитывайте следующие факторы:

  • площадь и высота здания;
  • вес межэтажных и чердачных перекрытий, кровли, самих стен;
  • материальных затрат;
  • срок строительства.

И помните, что при неправильном армировании проемов на стенах из газобетона появятся трещины. И наоборот, правильный расчет, а также соблюдение технологии изготовления перемычек позволят построить добротный дом без каких-либо последствий, которые могут открыться в будущем.

Дверные и оконные перемычки при строительстве домов из газобетона необходимо делать. В домах из газобетона есть два варианта их создания.

Первая – железобетонная перемычка. Собирается опалубка, которая крепится прямо к стене. В него укладывают вязаную арматуру и заливают бетоном.

Лучше дополнительно утеплить. Если этого не сделать, то появится мостик холода.

Наконечник. Очень часто при изготовлении железобетонных перемычек, дверных и оконных перемычек их не утепляют. Это происходит потому, что авторы проекта решают надеяться на дополнительную изоляцию.И внешний, и внутренний. Однако газобетон и пеноблоки шириной 400 мм и более самодостаточны в отношении тепла и холода. Им достаточно штукатурки для защиты от влаги. Но через такие мостики холода будет течь холод, который охладит поднимающийся вверх горячий воздух. То есть чем больше в доме мостиков холода, тем лучше он остывает зимой и нагревается летом.

Однако дополнительная изоляция может пригодиться, когда ширина блоков меньше 375 мм.Например, можно сделать вентилируемый фасад или просто выложить стены декоративным кирпичом на небольшом расстоянии от газобетона.


Второй способ – использовать U-блоки. Это блоки с тремя стенками и углублением посередине. Их устанавливают в проем на деревянной опоре, утепляют, вяжут арматуру и заливают бетоном. Когда бетон высыхает, получается самостоятельная перемычка. Вы можете удалить дерево.


Пояс монолитный армированный для перекрытия

Монолитный пояс в домах из пенобетона или пенобетона необходим.Он выполняет несколько функций. Принимает на себя локальную нагрузку от перекрытий, что особенно актуально в домах с железобетонными перекрытиями. Но в нашем случае с деревянными потолками это важно, поскольку нет невесомых конструкций.


Армопояс должна быть однородной по всей длине и нигде не прерываться. Так как он отлично выдерживает точечные нагрузки, которые могут быть фатальными для наших блоков, он не даст им взломать. Это может произойти, например, когда крыша установлена ​​не совсем равномерно и в одном углу возникает давление, которое сильнее, чем в других.Единый монолитный пояс не даст кровле сломать газобетон.

Наконечник . Иногда возникает ситуация, когда монолитный пояс мешает художественной мысли в проекте дома. Например, нужно сделать окно на межэтажном участке лестницы, но бронепояс просто проходит через это место. Если нет сейсмической активности, если почва хорошая или есть песчаная подушка, если дом стоит на монолитном фундаменте, то можно разорвать пояс.Это совет из ряда плохих, но, в принципе, это возможно.


Ремень поможет стенам выдержать неравномерную усадку грунта у фундамента, не растрескаться и сохранить четкое вертикальное положение.

Наконечник . Вы можете прогуляться по соседям и посмотреть на их дома, прежде чем строить дом. Как правило, если грунт на участке неустойчивый, то небольшие трещинки выходят из углов окон, от фундамента или просто по вертикали.Если хозяин говорит, что штукатурка треснула (и у некоторых ее соседей она тоже есть), то смело можете ему ответить, что проблема в стенах.



Помимо прочего, такой пояс необходим в районах с сейсмической активностью.

Перекрытие

В нашем доме деревянные полы. Во-первых, такие потолки дышат. Во-вторых, они легкие. И в-третьих – дешево.


Потолки делят дом на этажи. В нашем случае используются балки, соединяющие все стены в доме.Они должны опираться как на несущие, так и на внутренние стены.

Советы . Начинать укладку балок стоит с краев дома. Первые балки следует прочно закрепить, затем можно приступать к укладке остальных. Боковые стороны и торцы балок необходимо пропитать биозащитными и антипиреновыми средствами. Также края балок следует закатать в рубероид.



Балки крепятся на монолитном железобетонном поясе. Между ними укладывается газобетон и все проклеивается. Балки нужно укладывать перпендикулярно длинной стороне дома. Чем меньше пролет, тем больше можно сделать шаг внахлест (от 60 до 120 см).

После того, как большая часть кладки стен будет выполнена из газобетона, начинается следующий этап строительства, когда необходимо выполнить перекрытие дверных и оконных проемов. Наступает момент изготовления и установки перемычек .

Самый простой вариант, по готовому коду применяется перемычки из армированного газобетона .Готовые перемычки являются независимыми несущими элементами и предназначены для перекрытия проемов шириной до 175 см. Они усилены стальным каркасом и не нуждаются в дополнительной изоляции.

Преимущество установки готовых перемычек – это, конечно, скорость, а в результате получается гладкая, однородная и ровная поверхность стены, что облегчает оштукатуривание. Недостатком готовых перемычек из газобетона является их неоправданно высокая цена.

Джемперы U – колодки

Второй вариант – изготовление перемычек прямо на стройплощадке из так называемых П-образных блоков (блоков лотков).
У – блоки укладываются на подготовленное монтажное основание. Это можно сделать при помощи доски и бруса. Основание для перемычки должно быть достаточно прочным, и не должно прогибаться при заливке бетона в собранную конструкцию. Для этого основание доски должно поддерживаться, например, стойками, особенно в случаях с широкими проемами.
На изготовленной таким образом платформе U-образные блоки укладываются встык, а вертикальные стыки между ними заполняются тонким слоем клея.
Теплоизоляцию (лист пенопласта или лист минеральной ваты) следует размещать внутри П-образных блоков, ближе к внешней стороне, так как толщина стен П-блоков составляет 60 мм и этого недостаточно для изоляции бетонного монолита.
Далее внутри перемычки устанавливается рамка арматуры. Каркас состоит из четырех арматурных стержней, скрепленных между собой в поперечном сечении с шагом ячеек от 100 мм до 150 мм. Для перемычек рекомендуется использовать арматуру диаметром 12 мм, для обвязки кольцом проволоку диаметром 6 мм, для крепления каркаса вязальной проволокой.
Бетон заливается в полость перемычки, которую необходимо утрамбовать и выровнять. Рекомендуемая марка бетона не менее М200, т.е. бетон стандартного фундамента.

Использование U-образных блоков значительно упрощает процесс изготовления перемычек, а полученные перекрытия имеют хорошую несущую способность. Пожалуй, единственный недостаток блоков лотков, как и в случае готовых перемычек, – это их цена. В среднем стоимость одного U-блока составляет 10 долларов.

Джемперы с металлическими уголками

Третий способ изготовления перемычки для проемов в стенах из газобетона , заключается в укладке блоков на перемычки из металлических уголков.

Несущей способности уголка достаточно, чтобы выдержать один ряд газобетонных блоков, уложенных на клей. Блоки из газобетона укладываются вплотную, а торцы вертикальных швов заполняются тонким слоем клея.

После затвердевания клея образующаяся перемычка представляет собой конструкцию из монолитного газобетона по прочности не ниже, чем у газобетонного блока.После установки окон часть металлического уголка, находящуюся снаружи, необходимо утеплить (пенополистиролом или мин. Ватой) и оштукатурить.

Недостатком этого метода является то, что при неправильной врезке углов и ненадлежащей изоляции их внешней части на откосах в помещении может появиться конденсат.

Перемычки бетонные монолитные

Четвертый способ, применяемый в, нельзя назвать достаточно простым, но он надежен и достаточно дешев, по сравнению с использованием готовых перемычек из газобетона и П-блоков.Он заключается в изготовлении путем бетонирования с армированием и одновременного прогрева перемычек в деревянной опалубке, выполненной над проемом. Этот способ напоминает второй вариант, только здесь U-блоки выполняли функцию несъемной опалубки.

Для того, чтобы сделать это, после того, как блоки уложены, на границе опорной зоны будущего перемычкой (250 мм или 300 мм от оконного проема), необходимо возвести деревянную опалубку с помощью доски, бруса и OSB ( или ламинированная фанера).Снаружи внутрь вставляется утеплитель 100 мм. Изнутри изоляция покрывается клеевым раствором для лучшего сцепления с бетоном. Внутри опалубки устанавливается арматурный каркас, все, как в случае с П-образными блоками.
Следующим шагом будет заполнение опалубки бетоном до уровня, равного высоте блока, то есть 200 мм.
После затвердевания бетона опалубка снимается и в результате получается железобетонный мост, утепленный снаружи.
Изолированная внешняя часть перемычки должна быть усилена и оштукатурена с помощью фасадной сетки, устойчивой к щелочам.

Последний способ изготовления перемычек для проемов в стенах из газобетона , является наиболее целесообразным, как с экономической, так и с конструктивной стороны. Такой вариант будет намного дешевле первых двух, но дороже, чем использование уголков. Но у нас получится полноценная армированная перемычка, которая никогда не даст предпосылок к возникновению трещин.
В следующих статьях читайте, как сделать

Многие неопытные строители используют железобетонные перемычки для устройства проемов в стенах. Однако современные производители предлагают более практичный вариант. Использование перемычек для газобетонных блоков позволяет проводить такие работы намного быстрее, а также не портит внешний вид проема. Кроме того, использование такого материала улучшает теплоизоляцию коробки. Все тонкости использования газобетона стоит рассмотреть более подробно.

Что используется для

Газированная кладка над проемом подвергается сильному давлению. Высокие нагрузки сказываются на нем не только при строительстве дома, но и при его эксплуатации. Чтобы равномерно распределить нагрузку на проем, необходимо установить арматурные стержни с помощью штробореза. Поместив арматуру в паз, ее заделывают раствором.

Как выбрать тип перемычки для дверного или оконного проема? Чтобы принять правильное решение, следует учитывать такие показатели, как наличие материала и протяженность перекрываемого пролета.


Особенности монтажа различных конструкций

Проемы проемов, имеющие достаточно большую длину, могут перекрываться монолитными железобетонными изделиями. Если длина проема не превышает 3 м, следует использовать железобетонные балки, уложенные в несъемную опалубку. Если проем в стене из газобетона всего 1,2 м, проводить перемычку не нужно. Это условие соблюдается в тех случаях, когда кладка над проемом имеет высоту не более 2/3 ширины самого проема.

Опоров в несущей конструкции должны иметь минимальную ширину 60 см. При необходимости сделать опоры меньшей ширины следует возводить из кирпича. Для таких опор также можно использовать железобетонные блоки.


Более оптимальным решением для поддержания теплоизоляции наружных стен дома является создание перемычек из газобетона. Их устанавливают над оконными и дверными проемами. Такие блоки обычно имеют марку плотности D700.Для этого монолитные изделия можно использовать и в несъемной опалубке, которая представлена ​​П-образными блоками. Последние имеют плотность D500.

Иногда армирование перемычек – это простейшая процедура, благодаря которой можно перекрыть проем не более 174 см. Выбирая прыгуны, стоит учитывать их вес. Монолитные железобетонные изделия представляют собой очень тяжелые несущие стены. Для монтажа таких конструкций вам понадобится подъемное оборудование. Для укладки на кладку железобетонных конструкций нет необходимости создавать специальные разгрузочные площадки.


Перемычки над проемами обычно делают от 2 см длиной. Стена П-образного блока, имеющего большую толщину, выходит на улицу. Сборка несъемной опалубки из таких блоков осуществляется на временной опоре. После полного застывания раствора его удаляют.

Изделия монолитные

При использовании монолитных железобетонных мостов возможно перекрытие проемов шириной до 3 м. Такие конструкции уступают только потолкам из тяжелого бетона.П-образные железобетонные изделия монтируются без использования специального оборудования. Это обстоятельство является существенным преимуществом.


Однако такая технология требует хорошей подготовки и достаточно большого объема работ, в ходе которых будет создана перемычка. Изделие оснащено металлическим каркасом из П-образных блоков. Если они имеют ширину 20 см и лоток шириной 12 см, допустимо усилить их 2-мя арматурными стержнями. Во всех блоках, у которых ширина лотка больше 15 см, необходимо выполнять армирование 4 стержнями.

Отверстия можно оформить без перемычек, если соблюдаются несколько обязательных требований. Об одном из них уже говорилось выше – кладка над проемом должна быть не более 2/3 ширины проема. Для создания рядов кладки с таким устройством проема необходимо использовать временную опалубку. При работе используйте клей для газобетона.


Если высота кладки недостаточна, отверстие должно быть усилено с помощью обычной, не несущей конструкции.Также можно использовать стальные уголки. При их использовании необходимо учитывать несколько тонкостей:

  • Стальные уголки можно покрасить под ржавчину. Они покрыты краской как изнутри, так и снаружи.
  • Опора на кладке имеет минимальную длину 20 см.
  • Лучше, если уголки будут скреплены стальной лентой. Для этого используйте проволочную стяжку. Для крепления ленты можно использовать сварку.
  • Уголки обычно втапливаются в газобетон. Они не должны выступать из стены.
  • Стальные уголки необходимо обернуть гипсовой сеткой, если в дальнейшем будут оштукатурены стены.


При создании монолитной перемычки вам потребуется выполнить следующие действия:

  • Необходимо объединить железобетонные конструкции с помощью подъемного оборудования. Перемычка устанавливается стрелкой вверх. Опору лучше всего выполнять глубиной 25 см. Оптимально, если он будет равен 30 см. Ширина должна быть равна ширине блока.
  • Перемычки должны быть соединены вместе. Не должно допускаться деформации элемента. Его нельзя укорачивать или проделывать в элементе отверстия. Нарушение целостности конструкции приведет к потере ее прочности.
  • Следующая перемычка укладывается вплотную к предыдущей.
  • Поверхность конструкций выравнивается рубанком.
  • Ожидается поселок за тонкую кладку.

При выполнении таких действий можно сделать дверной или оконный проем своими руками.Опора перемычек на стены должна быть максимально надежной. В этом можно убедиться, выполнив правильные расчеты.

Нарисуйте этот узел в соответствии с вашим пониманием и моим мнением.
Стрелками обозначены кратчайшие расстояния (мостики холода) вокруг проема на расстоянии полуметра.
Если окажется не по-моему, то выложите сюда рисунок и обсудим со всем миром

Я только что сказал, что будет такой же мост холода в случае четверти и в случае без четверти , но с утеплителем снаружи (псевдокверть из ваты, пенополистирола, гипса). То есть без разницы, формировать ли настоящую четверть, сразу отпилив ее, или потом при внешней отделке делать псевдоквартал.
Про наличие или отсутствие других более-менее эффективных методов я ничего не говорил

А П-образная балка и особенно перемычка дадут вам такой мост холода, что вопрос о четвертях может быть закрыта как «незначительная»

Перемычка не даст мостик холода, так как она тоже из пенобетона.Армирован только промышленным способом. Я написал “готовые перемычки”.
Перед укладкой арматуры и заливкой бетона в П-образные блоки укладывается еще один слой утеплителя по технологии. Поэтому, если они холоднее основной кладки, то, наверное, ненамного.
А вот как сформировать в них верхнюю четверть – понятия не имею. Судя по документации, в готовых перемычках сделать это просто невозможно.

Поэтому пытаюсь понять, как максимально правильно сделать оконные проемы в доме из газобетона с однослойной стеной.И как потом установить windows.

На другом форуме я нашел следующую информацию (орфография сохранена):

у нас строители оконных кварталов прорезали болгаркой в ​​вертикальных рядах оконных проемов. Это делается для того, чтобы окно по бокам «пряталось» изнутри за кладку (3-5 см), чтобы не было сплошного сквозного зазора по всему периметру окна. Наши оконщики сказали, что окна, вставленные в проемы без четверти, легче вытащить («болты», которые крепят окна к проему, срезаны, а если есть четвертинки, доступ к этим «задвижкам» закрыт).Кроме того, зазоры между проемом и окном, вставленные без четверти, нужно зашивать снаружи окантовкой, а это неэстетично.

То есть они составили две четверти из трех. С верхней четвертью проблема не решена. Аргумент, что окна легче вытаскивать, в данном случае, наверное, нелеп, так как разбить их еще проще. Да и газобетон не настолько прочен, чтобы четверть стала какой-то серьезной преградой.

На собственном опыте пришел к следующему выводу:
Стены из облицовочного кирпича обходятся четвертью, а стены под штукатурку и другие виды отделки обходятся без четверти. Кварталы выполнены с отделкой наружных стен, например, штукатуркой. Изготовление четвертины путем скалывания и разрезания внутренней части – наиболее трудоемкий вариант,
при этом все же необходимо учитывать, что опоры перемычки достаточны.
При однородных стенах нужно дополнительно утеплять откосы от промерзания,
так как откос – самое слабое место в этих конструкциях.
если внешняя отделка облицовочная кирпич, то вопрос с четвертями решается на этапе кладки.Если фасад оштукатурен, то примыкающее окно закрывается откосами, которые обычно выполняются из экструдированного пенополистирола. У меня дом из газобетона, и во время фасадных работ откосы делали именно так.

То есть вроде советуют договариваться с производителями и делать это без четверти. А потом при фасадных работах из пенополистирола и штукатурки сделать псевдоквартал.
Хочу понять, как сделать так, чтобы не для галочки, а «для себя»

Как работает изолированная бетонная опалубка

Если вы строите новый дом в соответствии с экологическими стандартами, подумайте об использовании изолированного бетона.

Изолированные бетонные формы (ICF) – это пустотелые блоки или литые бетонные панели, которые многие строители используют для создания дома или здания, которые являются энергоэффективными, звуконепроницаемыми и удобными. Формы сочетают в себе превосходный изоляционный материал – пенополистирол – с одним из самых прочных строительных материалов – железобетоном. Изолированные бетонные блоки быстро становятся популярным материалом как для жилищного, так и для коммерческого строительства.

Создание изоляционного бетона

Изолированные бетонные формы были впервые созданы сразу после Второй мировой войны как недорогой и универсальный строительный материал.Самым простым объяснением форм является то, что они выглядят и соединяются друг с другом – немного похоже на кубики Lego. Они очень прочные и обладают рядом преимуществ для владельцев домов и зданий.

Блоки сделаны из трех разных материалов, которые комбинируются на месте. Они начинаются с блокирующих друг друга пеноблоков или форм, которые скрепляются переработанными полипропиленовыми полотнами. Пенопласты доступны в различных формах и вариантах, включая структурные панели, плоские стены, решетки, стойки и перемычки.

Затем различные формы выкладываются и складываются по высоте возводимых стен. Для прочности они сначала заполняются стальной арматурой. Перемычки внутри форм помогают удерживать арматурный стержень на месте после того, как он вставлен, чтобы удерживать его в нужном месте. Затем формы заполняются бетоном внутри, окружая арматурный стержень и создавая структурно прочное здание. Выбранный вами наружный облицовочный материал укладывается поверх пенопласта с внешней стороны стены.

Внутри дома водопроводные и электрические провода проходят прямо через пену после заливки бетона. Поверх пенопласта кладется гипсокартон или штукатурка, а внутренние стены отделываются, как в любом другом доме или здании. С эстетической точки зрения конструкция будет выглядеть точно так же, как и любая другая; нет никаких визуальных различий между домом или зданием, построенным из изолированных бетонных форм, и домом, построенным с использованием более традиционных методов строительства из палок.

Преимущества утеплителей из бетона

Использование бетонных форм дает множество преимуществ в производительности и удобстве. Дома ICF очень энергоэффективны, потому что они создают более плотную оболочку здания. Фактически, обычно наблюдается снижение расхода энергии на 25–50 процентов, что приносит пользу как окружающей среде, так и вашему кошельку. Здания ICF также являются экологически безопасными, поскольку в них используется примерно на 10 деревьев меньше, чем в традиционных зданиях.

домов и зданий ICF также удобны для проживания.Исследования показали, что они сокращают инфильтрацию воздуха, которая приводит к появлению аллергенов и раздражителей на открытом воздухе, до 75 процентов по сравнению с обычным каркасом дома. Они также помогают уменьшить шум снаружи, поэтому в вашем доме будет тише. Также было обнаружено, что этот тип изоляции препятствует росту плесени, помогая контролировать уровень влажности внутри здания, что приводит к улучшению качества воздуха в помещении и более стабильной температуре.

Также здания ICF устойчивы к повреждениям от ураганов, торнадо и землетрясений.Они не требуют дополнительного переоборудования или усиления, чтобы защитить их от этих стихийных бедствий, что особенно полезно для новых домов в районах, подверженных таким явлениям. Утепленный бетон также обладает огнестойкостью до четырех часов, что также может обеспечить значительную защиту интерьера дома.

Наконец, вы можете использовать изолированные бетонные формы для строительства любого стиля архитектуры. Готовая конструкция также может быть облицована любым материалом, включая дерево, кирпич, камень, лепнину, фиброцемент и винил.Это означает, что вы можете создать любой дизайн, план этажа, планировку или уникальную форму здания, одновременно извлекая другие преимущества.

Постройте лучшее здание

Технологии

ICF быстро набирают популярность, поскольку все больше людей интересуются строительством долговечных, энергоэффективных и удобных домов, а с введением в действие более строгих строительных законов в районах, подверженных стихийным бедствиям, здания ICF предоставляют решение для нескольких различных вопросы строительства сразу. Рассмотрите возможность использования ICF для вашего следующего строительного проекта, чтобы получить множество преимуществ, которые может принести эта технология.

Строительный процесс | ihb-сайт

RAPID. НАДЕЖНЫЙ. Многоразовый.

Запатентованный подход к гуманитарному строительству, который меняет жизнь.

Блок пенополистирола Lazarian Insulated Concrete Form (ICF) является основой строительной системы Lazarian World Home, используемой IHB. Благодаря этим блокам постройки Lazarian World Home становятся простыми и недорогими. Здания энергоэффективны с минимальным значением R-Value 20.Блоки из полистирола (EPS) не впитывают влагу, не противостоят вредителям и содержат огнезащитные материалы внутри каждого блока. Экономический срок службы домов также составляет 40-50 лет.

Для сборки стен требуется всего четыре куска пенополистирола, включая стандартный блок и блок перемычки, заглушку и заглушку. Стандартный стеновой блок и блок перемычки / заголовка составляют основные части. Эти блоки имеют размеры 48 ″ Д X 12 ″ В X 8 ″ Ш и весят около 3 фунтов. Блоки соединяются по принципу Lego, что позволяет быстро и легко собирать.Затем арматурный стержень 3/8 и бетон помещаются в отверстия через каждые 16 дюймов по всей стене. То же самое затем делается через перемычку через каждые 4 фута от земли, чтобы связать здание по вертикали и горизонтали.

Поскольку образовавшийся «каркас» внутри стен Дома Lazarian World Home представляет собой тип структурной системы, широко известной как железобетонная конструкция столбов и балок, дома выдержат крупные землетрясения, штормы, наводнения и стихийные бедствия.Этот процесс, наряду с особенностями пенополистирольных блоков, придает зданиям прочность и долговечность, которые редко можно увидеть в классе доступного жилья.

Поскольку бетон, арматура и пенопласт – универсальные товары, IHB может работать в любой точке мира. Строительная система Lazarian World Homes преодолевает барьеры доступности и устойчивости за счет использования альтернативного метода строительства, который быстрее, чем обычное строительство, не требует сложной рабочей силы и прост в освоении благодаря своей простой структуре и небольшому количеству необходимых материалов.

Уникальные изолированные бетонные формы (ICF) представляют собой современное решение для защиты окружающей среды с помощью энергоэффективного жилья 21 века. Поскольку основным компонентом домов является полистирол, проверенный утеплитель, дома остаются теплыми зимой и прохладными летом.

Когда экономическая жизнь дома лазарянина завершится, примерно 90% дома можно будет утилизировать. Пеноблоки можно измельчить и использовать в качестве дополнения к садам, чтобы обеспечить лучший полив, особенно на глинистых почвах.Лазарские блоки также можно измельчить и смешать с бетонными изделиями для изготовления новых строительных блоков для строительства большего количества домов.

Кроме того, бетон в стенах из пеноблоков Lazarian может быть переработан и использован в качестве основного материала под дорогами или зданиями, а стальной арматурный стержень может быть переработан для других целей. Это касается и профнастила металлической кровли. Древесина, используемая для строительства домов, такая как стропильная система крыши, может быть переработана в древесностружечные плиты или другие изделия из древесины.В местах, где использование древесины невозможно или нежелательно, стропильные системы крыши могут быть построены из перерабатываемого стального уголка или алюминия.

Структурные конструкции из пеноблоков

LAST-A-FOAM

® R-9300 Блок непрерывной изоляции

Серия блоков непрерывной изоляции R-9300 – это жесткий ячеистый полиуретановый блок высокой плотности, предназначенный для выдерживания структурных нагрузок при изоляции зданий. Ячеистый полиуретан – это естественный изолятор, составленный из этих блоков высокой плотности, он обеспечивает прочность, чтобы выдерживать большие сжимающие нагрузки с небольшим прогибом.В то же время он предлагает экономичную непрерывную изоляцию в соответствии с требованиями норм, которая снижает нагрузку на охлаждающее оборудование и снижает затраты на электроэнергию.

Широкий диапазон прочности на сжатие подходит для промышленных и холодильных конструкций теплообменников: 350 фунтов на квадратный дюйм, 500 фунтов на квадратный дюйм, 1000 фунтов на квадратный дюйм, 1500 фунтов на квадратный дюйм, 1800 фунтов на квадратный дюйм и 2100 фунтов на квадратный дюйм.

Серия R-9300 расширяет изоляционную оболочку здания от крыши до фундамента под землей. Даже при высокой плотности, необходимой для поддержки нагрузок, несущих колонны, и сборных / откидных стеновых панелей, эти структурные пеноблоки будут обеспечивать более высокую теплоизоляцию, чем легкий бетон, обработанные деревянные блоки и другие традиционные материалы.Обычно они используются в качестве теплоизоляционных несущих блоков в бетонных основаниях холодильных складских сооружений. В качестве изолированной структурной опоры для оборудования крыши, защиты от падения по периметру крыши и резервуаров чиллера они минимизируют как теплопередачу, так и конденсацию.

блоков R-9300 поставлены подрядчикам в готовом виде. Они прибывают на строительную площадку обрезанными по размеру, предварительно просверленными с отверстиями под анкерные болты и отмеченными для быстрого и легкого размещения. Это исключает необходимость ожидания резки или сверления перед переходом к следующему этапу строительства, экономя драгоценное время.

Просмотрите тематическое исследование использования General Plastics серии R-9300 для крупного строительного проекта.

Все блоки LAST-A-FOAM ® R-9300 продаются исключительно через нашего дистрибьютора, CSI of Virginia, Inc. Пожалуйста, свяжитесь с ними по телефону 804-744-0700 или по электронной почте [email protected].

Приложения

КОНСТРУКЦИЯ ТЕПЛОВОЙ КОЛОННЫ ПОДШИПНИК

LAST-A-FOAM Сплошные изоляционные блоки ® R-9300 предназначены для выдерживания тяжелых и структурных нагрузок при сохранении теплового контроля внутри промышленных зданий.Эти конструкционные термоблоки, изготовленные из надежного жесткого ячеистого полиуретана высокой плотности, идеально подходят для холодильных складов. Они сочетают в себе высокую прочность на сжатие с небольшим прогибом и исключительной теплоизоляцией.

КИРПИЧ / БЛОК ШПОН КОНСТРУКЦИОННЫЙ БЛОК

Наши структурные изоляционные блоки обладают высокой прочностью на сжатие, необходимой для выдерживания нагрузки кирпичной или блочной стены. Это также снижает теплопередачу между изоляционной оболочкой здания без тепловых мостиков у основания стены.

ТЕНТ / МАНСАРДНЫЙ ИЗОЛЯЦИОННЫЙ БЛОК

Наши блоки из пенополиуретана высокой плотности поддерживают непрерывную изоляцию, когда стальной конструкционный элемент проникает через изоляционную оболочку стены. Блоки обладают высокой прочностью на сжатие и сдвиг, они не гниют, не разлагаются и не вызывают коррозию стали.

МЕТАЛЛИЧЕСКИЙ БЛОК УСИЛИТЕЛЬНЫЙ ИЗОЛИРОВАННЫЙ

Эти блоки усиления пола с изолированными металлическими панелями (IMP) обеспечивают экономичную несущую стеллажную опору внутри холодильных складов, предотвращая потерю тепловой энергии между полом и землей. Блоки IMP устраняют необходимость в другой тепловой защите, такой как гипсовая пена. Предоставляем блоки заданных вами размеров.

ОПОРНЫЙ БЛОК ОБОРУДОВАНИЯ

Устанавливаемые на крышу здания, эти изоляционные блоки поддерживают HVAC и другое тяжелое оборудование, предотвращая передачу лучистого тепла внутрь здания. Эта дополнительная изоляция сохраняет прохладу внутри здания и снижает нагрузку на охлаждающее оборудование, снижая коммунальные расходы.

ПЕРИМЕТР БЛОК ЗАЩИТЫ ОТ ПАДЕНИЯ

Наши полиуретановые блоки R-9300, устанавливаемые как часть изоляционного стека крыши или размещаемые под опорами перил крыши, исключают тепловые мосты и поддерживают непрерывную изоляцию крыши.. Они изготавливаются по индивидуальному заказу с предварительно просверленными отверстиями под анкерные болты для крепления к поверхности существующих конструкций крыши. Материал высокой плотности обеспечивает большую несущую способность и долговечность, чем дерево, при этом предотвращая выход холодного воздуха через бетонные опоры для столбов по периметру.

КОНСТРУКЦИОННЫЙ БЛОК PRECAST / НАКЛОНА ВВЕРХ

Наша серия R-9300 предотвращает передачу тепловой энергии между зданием и землей при установке под сборными и откидными бетонными стенами. Поскольку эти теплоизоляционные строительные термоблоки обладают отличной несущей способностью и долговечностью, для поддержки каждой стены требуется всего несколько штук.Это исключает потери материала, предотвращая при этом дорогостоящие потери энергии.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
