Перемычки из газобетона - перемычки над окнами и дверными проемами

Какой из вариантов перемычки является наиболее подходящим, определяет сам клиент или строители в зависимости от разных факторов. Допустим, нужно перекрыть 2-х метровый проем в стене из 40-го блока. Получается, вам нужна перемычка 2,5 м на 400 мм. Ее вес более 200 кг, значит, для ее монтажа необходимо использовать кран.

Если подъездные пути не позволяют крану подъехать к дому, то клиенту придется принять решение в пользу U-образных блоков.

Если проем метровый, то удобнее смонтировать перемычку 1,5 м на 400 мм. Ее вес около 120 кг, поэтому 4-6 рабочих смогут поднять эту перемычку и смонтировать ее вручную.

Получается, при тех же условиях, когда кран не может подъехать к дому, при небольшом проеме предпочтительнее выбрать готовую перемычку, так как ее монтаж значительно проще. Таким образом, для каждого отдельного проема в доме подбирается наиболее удобный для монтажа вариант перемычки.

Классификация перемычек

Перемычки классифицируются на несущие и самонесущие.

Несущие перемычки воспринимают нагрузку от собственного веса, перекрытий, а также временных и постоянных нагрузок всего здания. Так, к примеру, в 3-х этажном здании, нижняя перемычка воспринимает нагрузку кладки, перекрытия и кровли. Несущие перемычки воспринимают нагрузку порядка 3 тонн на 1 п.м. за счет армирования.

Самонесущие перемычки из газобетона несут только собственный вес и несколько рядов блоков в пределах этажа. Они воспринимают нагрузку приблизительно 200 кг на 1 м.п.

Несущие перемычки

Завод «Коттедж» производит несущие перемычки от 1,5 м до 2,5 м. Таким образом, мы можем перекрыть метровый проем, например окно или дверь, при применении 1,5 метровой перемычки, по 25 см оставляем на опирание. Ширина перемычки соответствует ширине блока. Так, под 20-й блок изготавливается перемычка шириной 200 мм, а под 40-й блок продаются готовые перемычки шириной 400 мм. По высоте перемычки соответствуют высоте блока – 250 мм.

Важно иметь паспорт качества на перемычку, в котором указаны ее несущие способности.

Несущие перемычки бывают U-образные, сделанные из U-образных блоков.

U-образный блок представляет собой элемент в виде буквы П с пустотой внутри. Его размеры 500 мм на 400 мм под 40-й блок, высота - 250 мм. В настоящее время такие блоки выпускают ГК ГРАС и завод «ТЕПЛОН».

Для устройства такой перемычки в проеме устанавливаем временную деревянную опору. На нее выкладываем U-образные блоки как несъемную опалубку, вставляем в лоток пространственный каркас и заливаем бетоном. В этом случае нагрузку несет бетонная перемычка, которую мы залили внутри. Снаружи остается цельный блок, по сути представляющий собой систему несъемной опалубки. Для уменьшения теплопотерь с внешней стороны перемычка обкладывается утеплителем.

При устройстве перемычек в доме из газоблока применяют также комбинированный тип, то есть железобетонные с утеплением и, допустим, с облицовкой кирпичом. В этом случае устанавливают съемную опалубку, в которую укладывают пространственный каркас и заливают бетоном. С внешней стороны для избежания теплопотерь перемычку необходимо утеплить, поэтому при ее устройстве лучше сразу оставлять место для утеплителя. Допустим, если блок 40-й, балку можно залить на 250 мм, а остальное пространство – 150 мм заполнить высокоэффективным утеплителем и облицевать газобетоном. В итоге, газобетон должен выйти вровень с другими блоками, в результате чего вы получите однородную ровную конструкцию дома снаружи, которую будет легко обработать и отштукатурить.

В несущих перегородках есть узлы, где используются металлические перемычки. Необходимость их применения в каждом конкретном случае определяют строители. Здесь важно правильно рассчитать сечение балки, так как она будет воспринимать нагрузку от вышестоящих этажей. Металл хорошо проводит холод, поэтому необходимо эту балку эффективно утеплить, изолируя внешнее и внутреннее пространство, чтобы избежать промерзания по металлу. Это, как раз, и является самым сложным.

Самонесущие перемычки

В настоящее время самонесущие армированные перемычки выпускает ГК ГРАС.

Самонесущие перемычки из газобетона воспринимают нагрузку собственного веса и нескольких рядов до перекрытия.

Такие перемычки применяются в монолитном строительстве, например, в высотных домах, где газобетон не является несущим, либо во внутренних перегородках.

К примеру, если перегородка 100-150 мм, берем 3-4 прутка арматуры 20-й или 22-й, и закрепляем с заходом на стену по 15-20 мм. На нее укладываем перегородочный блок и склеиваем. Это необходимо для того, чтобы блоки над дверным проемом не упали под нагрузкой собственного веса.

Основное преимущество самонесущей перемычки – легкость монтажа. К тому же, в связи с тем, что такие перемычки можно возводить на клеевом растворе, решается проблема с появлением мостиков холода.

В качестве самонесущей перемычки можно использовать также деревянный брусок с сечением 100*100 мм или 150*150 мм с заходом на стену по 15-20 мм. Решение о применении такой перемычки можно принимать на основе расчетов нагрузки.



Узнайте больше о газобетоне и о строительстве из него в учебном центре "Газобетон63.ру"



В этой статье я постарался раскрыть важные моменты, которые касаются перемычек из газобетона. Еще больше информации о работе с газобетоном вы сможете узнать на бесплатных теоретичских занятиях учебного центра "Газобетон63. ру". Приглашаю Вас!



Виталий Марков
Ведущий эксперт по газобетону в Самарской области.

размеры, опирание, как сделать своими руками

Грамотное выполнение армирования строений из газобетона является залогом долговечности возводимой конструкции, а также позволяет предотвратить появление трещин и деформаций в процессе всего периода эксплуатации.

Армированные элементы применяются при необходимости повысить уровень прочности стен из газосиликата в условиях коттеджного и частного малоэтажного строительства. Перемычки для газобетонных блоков устанавливаются при обустройстве всех оконных и дверных проемов. Это помогает распределить нагрузки от перекрытий и исключить появление трещин в оконной зоне.

Заводские решения

Технология применения перемычек в частном домостроительстве имеет несколько принципиальных отличий от монтажа, принятого в современном и массовом строительстве с использованием ячеистых газобетонов. В настоящее время используется несколько видов перемычек, которые отличаются конструктивными особенностями и правилами применения.

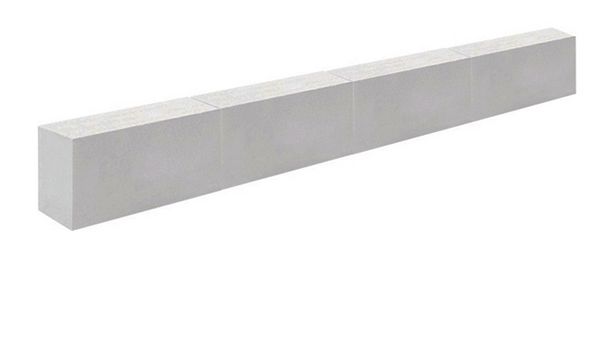

Готовый вариант армированной газосиликатной перемычки по ГОСТ

Готовые заводские газосиликатные (газобетонные) перемычки являются обычными балками из газобетона с прямоугольным сечением и внутренним каркасом в виде арматуры, покрытой специальным антикоррозионным составом.

Стрелки на элементе указывают правильное направление выполнения монтажа.

Справка

Такой вариант принято считать самым простым и не требующим особых знаний для установки.В тоже время это решение является самым дорогим по стоимости.

Основными преимуществами являются:

  • правильно армированные газобетоны не растрескиваются
    , не «плывут» и не разрушаются в процессе длительной эксплуатации;
  • газобетонные перемычки относятся к высокопрочным конструкциям с малым весом, не оказывающим дополнительной нагрузки на возведенные стены и фундаментное основание;
  • ячеистая структура газобетонной перемычки идентична структуре строительных блоков, поэтому не вызывает снижения показателей тепловой эффективности, и в результате не потребуется выполнять дополнительное утепление.

Основные размеры газосиликатных перемычек:

  • Высота — 124 мм;
  • Ширина — 115 мм, 150 мм, 175 мм;
  • Длина — 1300-3000 мм.

Уточняйте на сайте производителей.

Конструкция из U-блоков

Наиболее популярным вариантом является обустройство сборно-заливных перемычек над окнами в стенках из ячеистого газобетона с несъемной опалубкой на основе U-образных элементов.

В приведенной по ссылке статье представлена информация о выпускаемых размерах этих элементов и о способе самостоятельного изготовления.


U-образные перемычки являются
сборными элементами
. Они легко пилятся под необходимую длину с помощью ножовки по газобетону. В борозды изделий закладывается сварная арматурная каркасная конструкция, после чего монтаж производится над оконным или дверным проемом посредством деревянной опалубки. Железобетонные элементы изготавливаются с применением тяжелых смесей на основе бетонов и арматурных прутов.

Важно!

Если стены дома не планируется утеплять, не забудьте внутри конструкции разместить вставку из пенополистирола или другого утеплителя.

Железобетонные перемычки

Эти заводские изделия представляют собой балки из бетона с арматурой внутри.

По теплопроводности бетон заметно уступает газосиликату.

Если планируется утепление стен дома минеральной ватой, то эти балки использовать можно.

Но для стен без утеплителя железобетон будет являться мостиком холода.

В этом случае перемычки из газобетона, предложенные в первом варианте, смотрятся лучше.

Глубина опирания и максимальная длина проема

В зависимости от конструкционных особенностей может варьироваться как технология монтажа, глубина опирания перемычек на газобетонные блоки, так и основные правила эксплуатации.

Тип перемычки Длина проёма максимальная Опирание на кладку Конструктивные особенности
Армированная несущая конструкция газобетонная 174 см 25 см Не нуждается в дополнительном утеплении
Несущая конструкция из железобетона с применением несъёмной опалубки в виде U-образных блоков 300 см 25 см Не нуждается в дополнительном утеплении
Монолитная железобетонная конструкция несущего типа В соответствии с длиной балки 35 см Нуждается в дополнительном утеплении
Выполнение армированием 120 см Введение арматуры за проём на 0,5 м Желательно осуществлять рядовое армирование над проёмами
Монолитная не несущая конструкция из железобетона 200 см 35 см Нуждается в дополнительном утеплении
Конструкция не несущего типа на основе металлических уголков 120 см 20 см Нуждается в заглублении в кладку

Способы монтажа

Рассмотрим, как сделать перемычку над окном, подробнее.

Устройство с помощью U-блоков

Конструкция предназначается для работы с перекрытиями, ширина которых не превышает три метра. Применение облегченных элементов позволяет исключить привлечение строительного крана и других видов специальной техники.

Армирование осуществляется рифлеными металлическими прутами, имеющими класс прочности А400-500 при диаметре в 10-16 мм (что определяется расчетом):

  • при параметрах ширины лотка меньше 120 мм рекомендуется применять двухстержневое армирование;
  • при параметрах ширины лотка больше 150 мм рекомендуется применять четыре арматурных стержня, которые соединяются с помощью вязальной проволоки арматурными прутами с шагом в 40-50 мм для получения пространственной надежной решетки.

Опорная зона крайних блоков должна составлять 25 см. Для склеивания торцов блоков используется стандартный монтажный клей для ячеистых газобетонов. О его выборе и расходе узнайте из этой статьи.

Можно обойтись без специальных лотков U-образной формы и соорудить опалубку по месту из досок и (или) перегородочных газобетонных блоков. Далее проармировать и залить бетоном. Разнообразные способы рассмотрены в статье про изготовление армопояса. Здесь конструкция схожа.

Устройство армированных перемычек

Такой вариант надежен благодаря объемному стальному каркасу внутри изделия и является наилучшей основой для выполнения финишного декорирования.

Размеры подбираются в соответствии с длиной пролёта и шириной стеновых блоков. Такой элемент используется в качестве балки на один пролет и монтируется в соответствии со следующими рекомендациями:

  • подъём детали на необходимую высоту и установка стрелкой вверх с соблюдением опорной глубины в 30 см;
  • при необходимости допускается применение в одном проеме пары перемычек, но устройство основания оконного проема выполняется исключительно монолитным изделием;
  • на участках опоры все элементы необходимо скреплять специальными склеивающими растворами, а вторая деталь монтируется вплотную к уже установленной оконной перемычке при помощи резиновой киянки.

Поверхность при необходимости выравнивается рубанком. Дальнейшие работы осуществляются только после полного просыхания клеящей смеси.

Устройство на уголках или арматурных стержнях

Вариант, широко используемый при возведении домов из ячеистых бетонов. Но профессионалы такой монтаж не одобряют и называют словом «колхоз». Если вы всё же решитесь поколхозить, то применяйте такую конструкцию на узких окнах шириной до 120 см в одноэтажных постройках. И уголки берите помощнее, например, с сечением 75х75х6 мм.

Городить перемычку из уголков на широком окне, как здесь, я бы не рекомендовал.

Такая конструкция представляет собой применение металлических уголков, устанавливаемых с опорной глубиной в 30 см. Монтажные работы осуществляются с учётом следующих требований и правил:

  • стальные уголки требуется подвергнуть окрашиванию со всех сторон специальными составами против коррозийных изменений;
  • минимальная опорная длина устанавливаемого металлического уголка на кладку стен не должна быть меньше 20 см;
  • уголки скрепляются между собой при помощи стальной ленты, сваркой или посредством стандартной проволочной стяжки;
  • металлические элементы требуется утапливать в газобетон, что не позволит уголкам выступать над стеновой поверхностью.

Вот ещё вариант:

Важно!

Если предполагается выполнять оштукатуривание газобетонного строения, то металлические перемычки из уголков нужно оборачивать специальной штукатурной сеткой.А вот вариант с применением арматуры:

Советы и рекомендации

Важно помнить, что если длина проема не превышает 1,2 метра, а высота менее двух третей от ширины, то наиболее удобным вариантом устройства станет перемычка из стандартных блоков без применения дополнительных крепежей. Блоки нужно укладывать с использованием съёмной временной опалубки и специального клея для ячеистых газобетонов. Боковые элементы в этом случае заглубляются в стену минимум на 115 мм.

Дополнительным усилением может стать армирование расположенных над проёмом рядов. Оптимальное сечение используемой арматуры составляет примерно 6-8 мм. Концевая часть заводится за границы проема на 0,5 м с двух сторон кладки. Концам нужно придать Г-образную форму и анкеровать их в кладку газобетонных блоков.

Полезное видео

Вот так можно смонтировать качественную правильную перемычку и обойтись без покупки заводских изделий:

Мы старались написать лучшую статью. Если понравилось — пожалуйста, поделитесь ею с друзьями или оставьте ниже свой комментарий. Спасибо!

Отличная статья 30

Перемычки из газобетона AEROC D400 | Лучшая цена

Перемычки из газобетона

Перемычки из газобетона AEROC — это прямоугольные балки из ячеистого бетона автоклавного твердения плотностью 400 кг/м³ и классом прочности на сжатие С2,5 с гладкой поверхностью. Прочность перемычки обеспечивает объемный арматурный каркас, сваренный из стальной арматуры со специальным антикоррозийным покрытием. Армированные перемычки AEROC является легким и теплым заменителем железобетонных перемычек для перекрытия дверных и оконных проемов в стенах из газобетонных блоков в малоэтажном и высотном строительстве.

Особенности газобетонных перемычек

Отличительной особенностью перемычек AEROC является то, что помимо основной несущей функции, они обеспечивают отличную теплоизоляцию без использования дополнительного утепления. Армированные перемычки от компании «Аэрок» позволяют избежать появления мостиков холода, которые создают железобетонные перемычки и перемычки из блоков, уложенных на металлический профиль, а так же получить однородную поверхность для отделки по всей поверхности стены.



Перемычки из газобетона AEROC используются для перекрытия дверных и оконных проемов. Она работает как однопролетная балка, способная принять равномерное распределенная нагрузка. Их нежелательно нагружать сосредоточенной нагрузкой. Армирование газобетонных перемычек выполнено таким образом, что панели межэтажных перекрытий можно опирать непосредственно на нее без кладки дополнительного ряда блоков.

Подбор перемычки



Размеры, мм
ширинавысотадлина
4002001200
3754001600
3002502000
2505002400
2002800
1503200
100
Плотность, кг/м3
400
Класс прочности на сжатие бетона
с2,5
Морозостойкость
f100
несущая способность кн/м
15 кн/м25 кн/м



Маркировка с указанием типа перемычки нанесена на ее торец. На ней также обозначены размеры и какой из плоскостей она должна укладываться на кладку. По ширине перемычка подбирается соответственно ширины стенового блока, а по высоте — соответственно высоте одного блока (200 или 250 мм) или в соответствии высоте двух блоков (400 мм или 500 мм). Возможно использование одновременно двух перемычек из газобетона с суммарной толщиной равной толщине стены. Все перемычки (кроме перемычек шириной 100 мм и 150 мм) используются как несущий элемент. Большой ассортимент размеров перемычек AEROC позволяет применять их для стеновых блоков любой ширины.

Ненесущие перемычки из газобетона предназначены для перекрытия проемов самонесущих стен толщиной 100 и 150 мм из стеновых блоков AEROC. Компания «Аэрок» не несет ответственности в тех случаях, когда перемычки используются ненадлежащим образом. При их установке не требуется использование подъемника, поскольку они имеют малый вес. Их размеры определяют целевое использование каждой конкретной модели. Перемычки с шириной 150 и 100 мм предназначены только для использования в несущих стенах. В качестве несущего элемента могут использоваться все модели газобетонных перемычек с шириной 200 мм и более.

Кладка армированных перемычек AEROC

При подъеме перемычек следует пользоваться краном или другим подъемно-транспортным механизмом с ленточными стропами. Перемычки меньшего размера могут устанавливаться и при помощи мускульной силы. При установке необходимо замечать маркировки перемычки. Стрелка должна указывать вверх и текст должен быть расположен правильно. Запрещается устанавливать перемычку в перевернутом виде (стрелка показывает вниз) или набок. Перемычки должны опираться не менее чем на 250 мм кладки, рекомендуется 300 мм.

В случае длинных перемычек из газобетона может возникнуть необходимость еще больше увеличить длину опорной поверхности. Кладка опорной подушки выполняется только целыми блоками. Швы между блоками полностью заполняются клеевым раствором (чтобы не допустить образования пустот). Также перемычка полностью покрывается клеевым раствором. Где возможно, рекомендуется использовать перемычки высотой 400 мм. Их несущая способность всегда больше и для них характерны меньшие прогибы.

Купить газобетонные перемычки

Газобетонные перемычки от компании AEROC, Вы всегда можете купить по всей территории Украины. Наши консультанты и официальные представители в регионах помогут подобрать нужный размер и количество газобетонных перемычек для конкретно Вашего случая.

Армирование перемычки в газобетоне

Армированные перемычки являются неотъемлемой частью технологии строительства из газобетона. Задача перемычки – удерживать нагрузку от вышестоящих блоков, армопоясов и всего что давит на перемычку. Так что армирование должно проводится строго по технологии и по расчетам.

При возведении самодельной перемычки нужно учитывать следующие моменты:

  1. Какой длины планируется проем.
  2. Нужно ли его утеплять.
  3. Какого диаметра арматуру использовать.
  4. Какова схема армирования.
  5. На какое расстояние перемычка должна опираться в стену.
  6. Нужно ли армировать ряд газоблока под перемычку.
  7. Как сделать опалубку для перемычки.
  8. Какой марки бетон использовать.
  9. Сколько времени ждать затвердения бетона.

На все эти вопросы мы постараемся дать ответы в данной статье.

Начнем с того, что у вас есть несколько вариантов устройства перемычек, а именно:

  • Залить бетонную перемычку в U-блоки.
  • Залить бетонную перемычку в деревянную опалубку.
  • Приобрести готовую газобетонную перемычку.

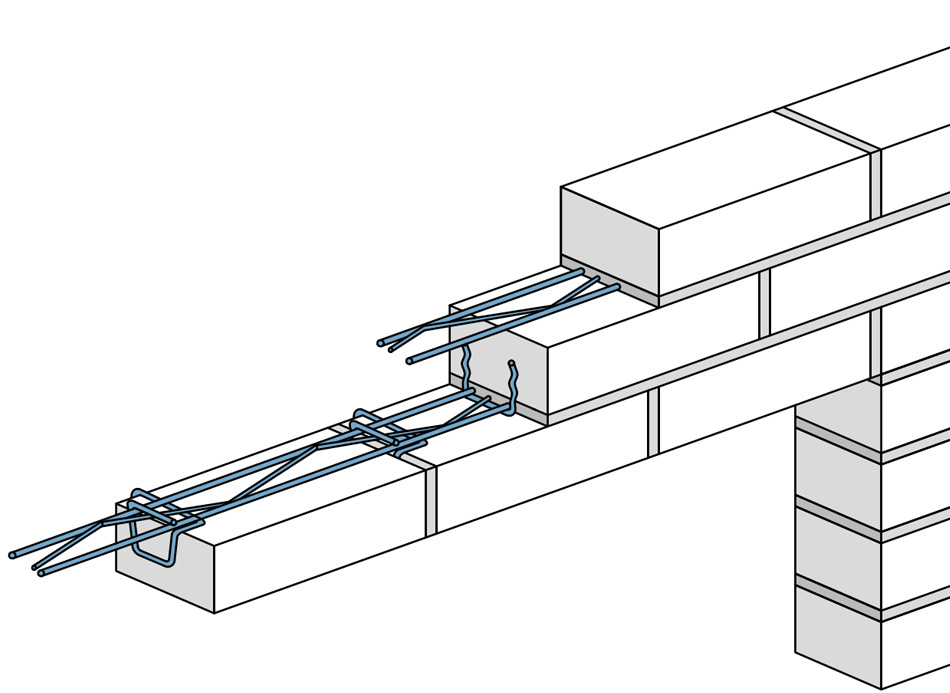

Армирование ряда под перемычкой

Ряд газобетона, на который опирается перемычка, необходимо армировать двумя прутками арматуры 8 диаметра. Армирование должно быть минимум на 900 мм по обе стороны от перемычки.

Делается это потому, что перемычка и вышестоящие элементы стены точечно давят на места опирания перемычки, создавая точечные сильные нагрузки на газобетон. И во избежание трещин, эти места необходимо армировать.

Также напомним про армирование подоконного ряда, почитать про это вы можете по ссылке.

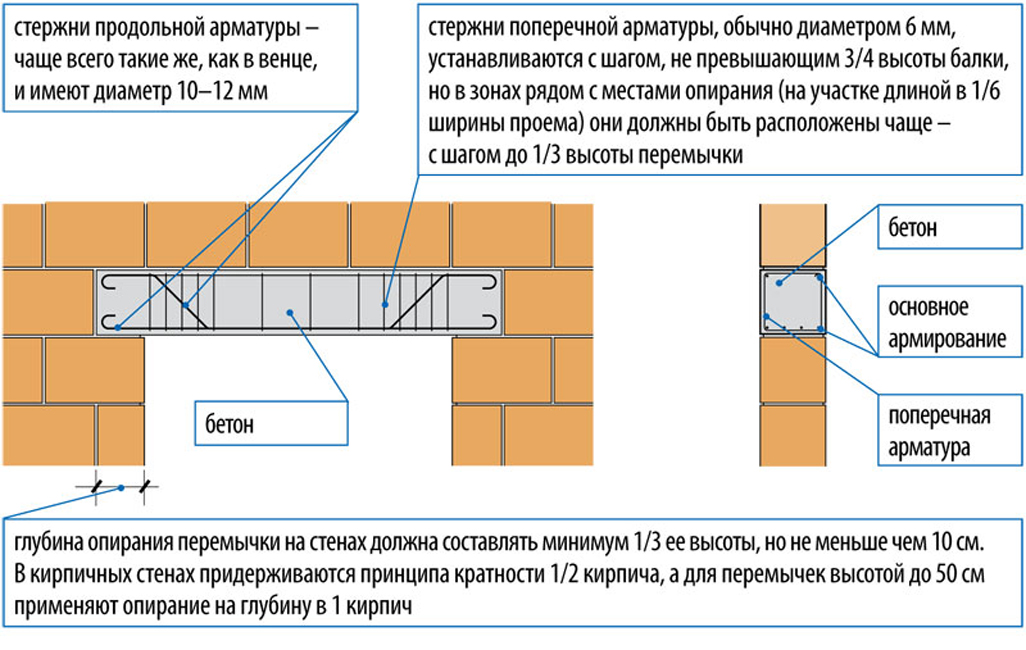

Схема армирования газобетона

Толщина перемычки должна соответствовать толщине стены. Перемычки делаются как для несущих толстых стен, так и для тонких внутренних перегородок. Учитывая это, нужно определить способ возведения перемычек.

Если проем во внешней несущей очень длинный, и требуется максимальна прочность перемычки, то лучше сделать перемычку по съемной деревянной опалубке с утеплением пенополистиролом.

Утеплитель должен находится со стороны улицы, а его толщина должна быть минимум 50 мм, чтобы избежать мостиков холода.

Сама опалубка должна быть очень жесткой и прочной, чтобы не провисала под тяжестью бетона, и чтобы ее не разорвало под распирающей нагрузкой жидкого бетона.

Нижняя часть перемычки работает на растяжение, то есть, основная работа арматуры приходится на нижние прутки арматуры. Из этого следует, что нижнее армирование перемычки должно быть более мощное, что обеспечивается использование арматуры большего диаметра, а также большим количеством прутков.

Так как газобетон является хрупким материалом, перемычка должна создавать высокую жесткость, с минимальным прогибом, во избежание трещин в кладке.

Армирование ответственной (длинной) перемычки нужно делать строго по расчетам! Но мы напишем вам некоторые рекомендации.

Для проемов длиной более 1500 мм нужно использовать качественную ребристую арматуру 10-14мм диаметра, количество нижних прутков должно составлять от 3 до 6, количество верхних прутков – 2-4. Чем меньше диаметр арматуры, тем больше прутков нужно применять.

Арматурный каркас обычно вяжется проволокой. Не вся арматура предназначена для сварки.

Для рамки (поперечная арматура) подойдут прутки 6 диаметра. Задача рамки – это удерживание рабочей арматуры в правильном положении. Расстояние между рамками должно составлять от 150 до 400 мм.

Сама перемычка должна опираться на стену минимум на 250 мм, а если перемычка длинная, то опирание должно быть еще больше.

Для заливки перемычек нужно использовать густой бетон марки М300-М350, с последующим уплотнением.

Перемычки с U-блоками

Для обычных оконных и дверных проемов лучше всего подойдет вариант с U-блоками, так как они представляют из себя готовую несъемную опалубку, а утепление для них нужно минимальное – от 20 до 30 мм.

U-блоки можно заказать в готовом виде, а можно сделать самостоятельно, выпилив в обычном газоблоке желоб нужного размера. Выпиливать нужно кусками, пилой по газобетону, а потом откалывать эти куски.

Для U-блоков нужно соорудить простую, но жесткую подпорку, которая будет их удерживать + нужно учесть вес арматуры и бетона.

Само армирование в таких перемычках представляет из себя рамку из 4-6 прутков арматуры диаметром от 10 до 12 мм. Расстояние между рамками – 150-300 мм.

Опирание перемычки на стену должно составлять минимум 200 мм. Не забывайте про защитный слой бетона – 40мм.

Через сколько дней можно нагружать перемычку

Начнем с того, что когда вы залили бетон в опалубку, его нужно накрыть пленкой, чтоб влага из бетона не выходила, и бетон смог набрать требуемую прочность. Также саму перемычку нужно иногда проливать водой.

В таком состоянии перемычка должна простоять минимум 5-7 дней. Отметим, что чем выше температура, тем быстрее бетон набирает прочность. В холодную пору опалубку лучше оставить на две недели.

Если погода теплая, опалубку можно снимать и проводить последующую кладку газобетона можно продолжать уже через неделю после заливки. Если опалубка не мешает кладке, то ее лучше оставить на 28 суток.

Готовые газобетонные перемычки

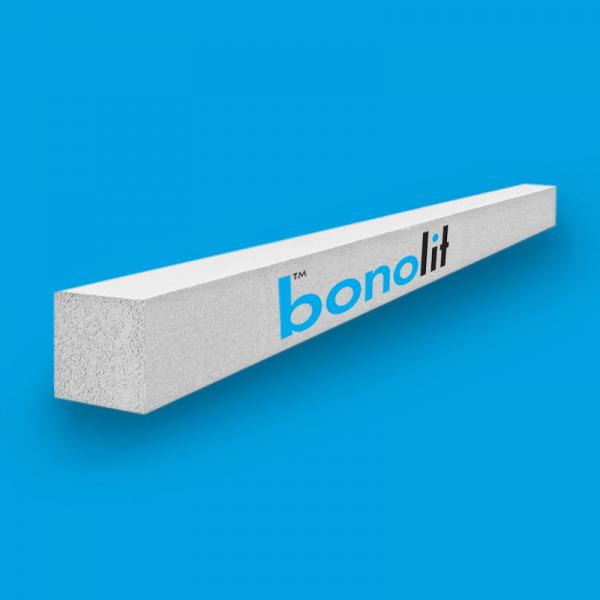

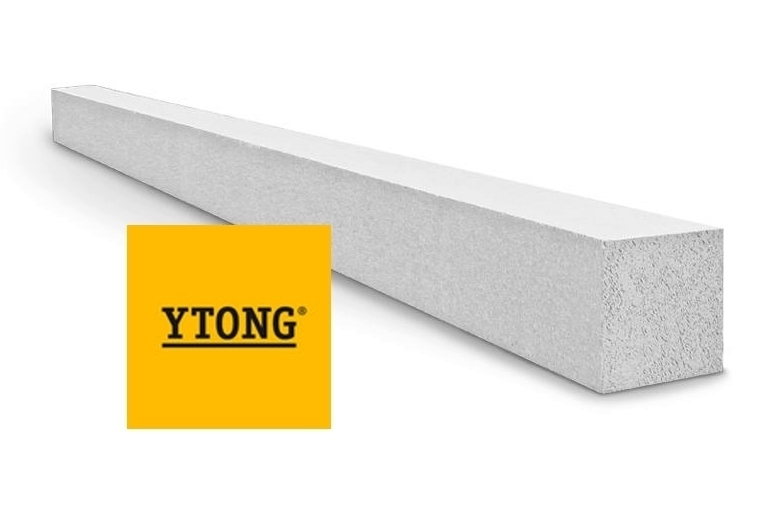

Готовые газобетонные перемычки являются хорошим решением, которые экономят много времени при строительстве. Ведь вам не нужно готовить опалубку, вязать арматуру, заливать бетон и ждать пока он наберет прочность.

Но стоит отметить, что длинные и толстые перемычки весят довольно много, и без крана смонтировать их вряд ли получится. Хотя есть и тонкие перемычки, которые весят по 70 кг, их можно установить усилием двух человек.

Армирование готовых перемычек делается из сварной арматуры, покрытой специальным антикоррозийным покрытием.

Размеры газобетонных перемычек

  1. Шириной такие перемычки бывают от 100 до 400 мм.
  2. Высотой от 200 до 400 мм.
  3. Длина от 1300 до 3000 мм.

Применение готовых газобетонных перемычек очень оправдано, если вам нужно возвести дом в максимально короткие сроки, а также если количество перемычек в доме очень большое.

Перемычки из газобетона своими руками



Устройство перемычек в газобетонных стенах

Способы выполнения перемычек для газобетонных блоков над окнами и дверьми

Грамотное выполнение армирования строений из газобетона является залогом долговечности возводимой конструкции, а также позволяет предотвратить появление трещин и деформаций в процессе всего периода эксплуатации.

Армированные элементы применяются при необходимости повысить уровень прочности стен из газосиликата в условиях коттеджного и частного малоэтажного строительства. Перемычки для газобетонных блоков устанавливаются при обустройстве всех оконных и дверных проемов. Это помогает распределить нагрузки от перекрытий и исключить появление трещин в оконной зоне.

Заводские решения

Технология применения перемычек в частном домостроительстве имеет несколько принципиальных отличий от монтажа, принятого в современном и массовом строительстве с использованием ячеистых газобетонов. В настоящее время используется несколько видов перемычек, которые отличаются конструктивными особенностями и правилами применения.

Готовый вариант армированной газосиликатной перемычки по ГОСТ

Готовые заводские газосиликатные (газобетонные) перемычки являются обычными балками из газобетона с прямоугольным сечением и внутренним каркасом в виде арматуры, покрытой специальным антикоррозионным составом.

Стрелки на элементе указывают правильное направление выполнения монтажа.

Основными преимуществами являются:

  • правильно армированные газобетоны не растрескиваются, не «плывут» и не разрушаются в процессе длительной эксплуатации;
  • газобетонные перемычки относятся к высокопрочным конструкциям с малым весом, не оказывающим дополнительной нагрузки на возведенные стены и фундаментное основание;
  • ячеистая структура газобетонной перемычки идентична структуре строительных блоков, поэтому не вызывает снижения показателей тепловой эффективности, и в результате не потребуется выполнять дополнительное утепление.

Основные размеры газосиликатных перемычек:

  • Высота — 124 мм;
  • Ширина — 115 мм, 150 мм, 175 мм;
  • Длина — 1300-3000 мм.

Уточняйте на сайте производителей.

Конструкция из U-блоков

Наиболее популярным вариантом является обустройство сборно-заливных перемычек над окнами в стенках из ячеистого газобетона с несъемной опалубкой на основе U-образных элементов.

В приведенной по ссылке статье представлена информация о выпускаемых размерах этих элементов и о способе самостоятельного изготовления.
[adinserter block=»3″]
U-образные перемычки являются сборными элементами. Они легко пилятся под необходимую длину с помощью ножовки по газобетону. В борозды изделий закладывается сварная арматурная каркасная конструкция, после чего монтаж производится над оконным или дверным проемом посредством деревянной опалубки. Железобетонные элементы изготавливаются с применением тяжелых смесей на основе бетонов и арматурных прутов.

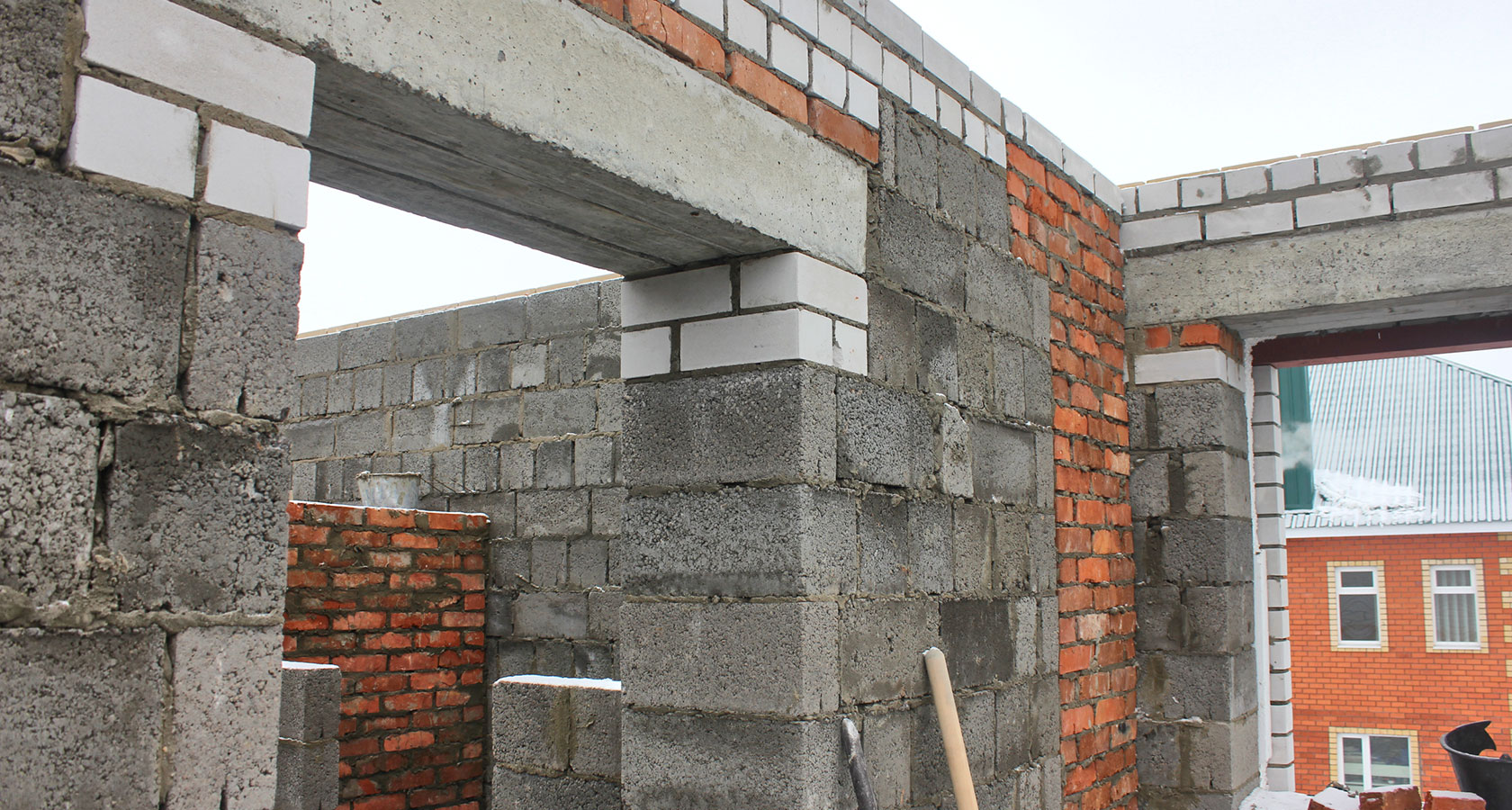

Железобетонные перемычки

Эти заводские изделия представляют собой балки из бетона с арматурой внутри.

По теплопроводности бетон заметно уступает газосиликату.

Если планируется утепление стен дома минеральной ватой, то эти балки использовать можно.

Но для стен без утеплителя железобетон будет являться мостиком холода.

В этом случае перемычки из газобетона, предложенные в первом варианте, смотрятся лучше.

Глубина опирания и максимальная длина проема

В зависимости от конструкционных особенностей может варьироваться как технология монтажа, глубина опирания перемычек на газобетонные блоки, так и основные правила эксплуатации.

Тип перемычки Длина проёма максимальная Опирание на кладку Конструктивные особенности
Армированная несущая конструкция газобетонная 174 см 25 см Не нуждается в дополнительном утеплении
Несущая конструкция из железобетона с применением несъёмной опалубки в виде U-образных блоков 300 см 25 см Не нуждается в дополнительном утеплении
Монолитная железобетонная конструкция несущего типа В соответствии с длиной балки 35 см Нуждается в дополнительном утеплении
Выполнение армированием 120 см Введение арматуры за проём на 0,5 м Желательно осуществлять рядовое армирование над проёмами
Монолитная не несущая конструкция из железобетона 200 см 35 см Нуждается в дополнительном утеплении
Конструкция не несущего типа на основе металлических уголков 120 см 20 см Нуждается в заглублении в кладку

Способы монтажа

Рассмотрим, как сделать перемычку над окном, подробнее.

Устройство с помощью U-блоков

Конструкция предназначается для работы с перекрытиями, ширина которых не превышает три метра. Применение облегченных элементов позволяет исключить привлечение строительного крана и других видов специальной техники.

Армирование осуществляется рифлеными металлическими прутами, имеющими класс прочности А400-500 при диаметре в 10-16 мм (что определяется расчетом):

  • при параметрах ширины лотка меньше 120 мм рекомендуется применять двухстержневое армирование;
  • при параметрах ширины лотка больше 150 мм рекомендуется применять четыре арматурных стержня, которые соединяются с помощью вязальной проволоки арматурными прутами с шагом в 40-50 мм для получения пространственной надежной решетки.

Опорная зона крайних блоков должна составлять 25 см. Для склеивания торцов блоков используется стандартный монтажный клей для ячеистых газобетонов. О его выборе и расходе узнайте из этой статьи.

Можно обойтись без специальных лотков U-образной формы и соорудить опалубку по месту из досок и (или) перегородочных газобетонных блоков. Далее проармировать и залить бетоном. Разнообразные способы рассмотрены в статье про изготовление армопояса. Здесь конструкция схожа.
[adinserter block=»4″]

Устройство армированных перемычек

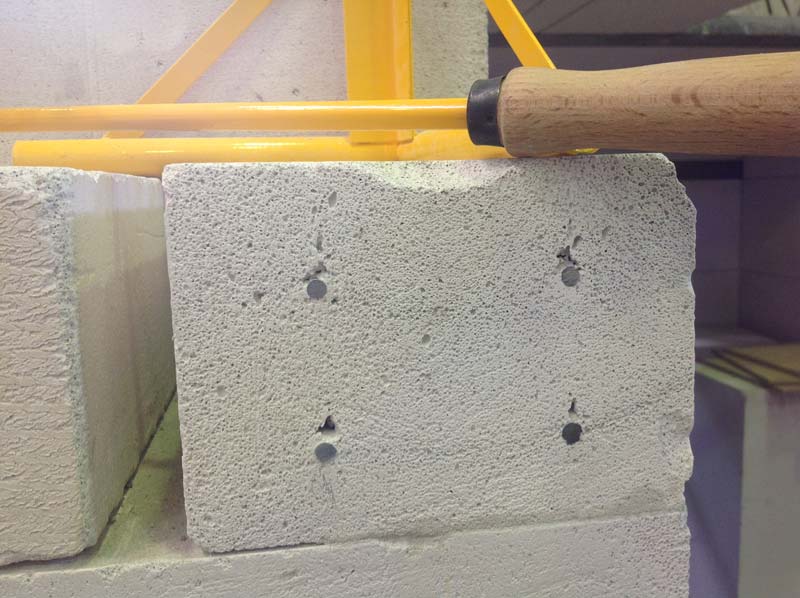

Такой вариант надежен благодаря объемному стальному каркасу внутри изделия и является наилучшей основой для выполнения финишного декорирования.

Размеры подбираются в соответствии с длиной пролёта и шириной стеновых блоков. Такой элемент используется в качестве балки на один пролет и монтируется в соответствии со следующими рекомендациями:

  • подъём детали на необходимую высоту и установка стрелкой вверх с соблюдением опорной глубины в 30 см;
  • при необходимости допускается применение в одном проеме пары перемычек, но устройство основания оконного проема выполняется исключительно монолитным изделием;
  • на участках опоры все элементы необходимо скреплять специальными склеивающими растворами, а вторая деталь монтируется вплотную к уже установленной оконной перемычке при помощи резиновой киянки.

Поверхность при необходимости выравнивается рубанком. Дальнейшие работы осуществляются только после полного просыхания клеящей смеси.

Устройство на уголках или арматурных стержнях

Вариант, широко используемый при возведении домов из ячеистых бетонов. Но профессионалы такой монтаж не одобряют и называют словом «колхоз». Если вы всё же решитесь поколхозить, то применяйте такую конструкцию на узких окнах шириной до 120 см в одноэтажных постройках. И уголки берите помощнее, например, с сечением 75х75х6 мм.

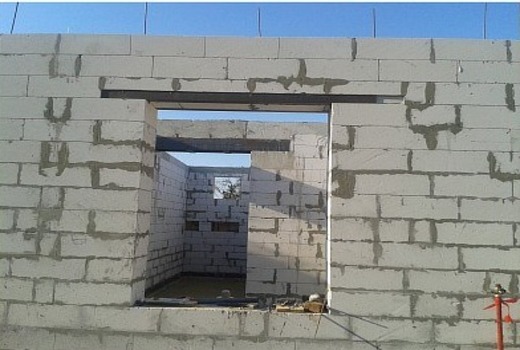

Городить перемычку из уголков на широком окне, как здесь, я бы не рекомендовал.

Такая конструкция представляет собой применение металлических уголков, устанавливаемых с опорной глубиной в 30 см. Монтажные работы осуществляются с учётом следующих требований и правил:

  • стальные уголки требуется подвергнуть окрашиванию со всех сторон специальными составами против коррозийных изменений;
  • минимальная опорная длина устанавливаемого металлического уголка на кладку стен не должна быть меньше 20 см;
  • уголки скрепляются между собой при помощи стальной ленты, сваркой или посредством стандартной проволочной стяжки;
  • металлические элементы требуется утапливать в газобетон, что не позволит уголкам выступать над стеновой поверхностью.

Вот ещё вариант:

Советы и рекомендации

Важно помнить, что если длина проема не превышает 1,2 метра, а высота менее двух третей от ширины, то наиболее удобным вариантом устройства станет перемычка из стандартных блоков без применения дополнительных крепежей. Блоки нужно укладывать с использованием съёмной временной опалубки и специального клея для ячеистых газобетонов. Боковые элементы в этом случае заглубляются в стену минимум на 115 мм.

Дополнительным усилением может стать армирование расположенных над проёмом рядов. Оптимальное сечение используемой арматуры составляет примерно 6-8 мм. Концевая часть заводится за границы проема на 0,5 м с двух сторон кладки. Концам нужно придать Г-образную форму и анкеровать их в кладку газобетонных блоков.

Полезное видео

Вот так можно смонтировать качественную правильную перемычку и обойтись без покупки заводских изделий:

Перемычки для газобетонных блоков: виды, монтаж

В статье рассказывается, как перекрыть оконные и дверные проемы в здании из газобетонных блоков и можно ли самостоятельно изготовить перемычку.

В сборном домостроении используют железобетонные материалы. В зданиях из газобетона целесообразно применять перемычки из этого же материала.

Виды перемычек из ячеистого бетона

Железобетонные конструкции холодные, и требуют дополнительного утепления. Газобетонные перемычки имеют те же теплотехнические показатели, что и стеновые блоки.

Для перекрытия технологических проемов, используют:

  • Заводского изготовления;
  • Сборные из U-образных элементов;
  • Сборные с использованием металлического уголка;
  • Монолитные.

Способ перекрытия зависит от длины конструкции. Для перекрытия более трех метров изготавливают монолитные балки. Ширину от 3 м до 1,2 м можно перекрывать балками из U-образных элементов.

Для проемов шириной 1,2 м и меньше, их можно не делать, если до верха стены не меньше 2/3 длины проема.

Сборные газобетонные перемычки

Заводской материал автоклавного твердения имеет высоту 20 или 25 см. Глубина опирания должна быть не меньше 250 миллиметров. Чтобы не нарушать высоту ряда, выпускаются доборные элементы.

Количество брусков, подбирают по толщине блока. Для стен толщиной 40 см, устанавливают два бруска по 15 см, и один — 10. Для стен 50 см, берут два бруска по 15 см и два по.

Таблица стандартных размеров:

Высота Толщина Длина
250 100 1250
1500
2000
150 1250
1500
2000

Промышленностью производятся материал по — гост 31359 – 2007 «Бетоны ячеистые автоклавного твердения». Они имеют небольшой вес, и легко монтируются вручную на клеевой раствор.

Поверхность после установки их – ровная. Это облегчает отделочные работы. Их недостаток – высокая цена.

Обратите внимание! Газобетон быстро разрушается во влажной среде. Освобождайте материал от упаковки по мере их использования.

Устройство перемычки в несъемной опалубке

Применение U‑ образных элементов очень упрощает перекрытие проемов. Габариты U‑ блоков совпадают с размерами рядовых стеновых. Их монтаж ведется без использования грузоподъемных механизмов.

При установке сборных элементов используется стандартный клеевой раствор для газобетона. Утолщенная наружная стенка обеспечивает защиту от теплопотерь. Дополнительно по этой стенке укладывают утеплитель из минеральной ваты или пенопласта.

U‑ блоки – это сборные изделия, типоразмеры которых позволяют подобрать требуемую длину. Внутри устроен лоток для арматуры и бетона.

Технология установки

  1. Для сборки U‑ образных изделий, готовится жесткий помост на уровне последнего стенового проема. Чтобы избежать прогиба во время заливки, его подпирают в нескольких местах. Стойками могут служить бруски или металлические трубы.
  2. Они укладываются на помосте с запуском на стены на 250 миллиметров. Опорные стеновые должны быть целыми.
  3. Утолщенная стенка должна размещаться с уличной стороны. На ней размещают слой утеплителя. Торцы лотков склеивают клеевым раствором для газобетона. Инструкция приготовления раствора размещается на упаковке.
  4. В лотках размещают объемный арматурный каркас. Четыре арматурных стержня диаметром 12 — 16 миллиметров (2 внизу, 2 вверху) скрепляются проволокой диаметром 6 миллиметров. Шаг поперечного крепления 40 – 50 сантиметров.
  5. Для заполнения лотков используют мелкозернистый бетон М 200 мягкой консистенции.
  6. При заливке, необходимо добиться равномерного заполнения полости и обволакивания арматуры. Для этого раствор укладывают послойно и разравнивают кельмой.
  7. Демонтировать помост можно через 21 день.

Существует другой вариант сборки U‑ изделий. На земле или в помещении выравнивают площадку. Устраивают устойчивое основание. Можно использовать настил из досок.

Составляют лотковую перемычку нужной длины на клеевом растворе. По краям подставляют блоки, чтобы не вытекал раствор. Монтаж арматуры и заливку бетона выполняют по описанной технологии.

Через 21 день ее поднимают на стену. Таким способом удобнее собирать конструкцию. Но для подъема требуется специальная техника.

На видео в этой статье показано, как можно изготовить U‑ блоки самостоятельно.

Обратите внимание! Бетон набирает прочность во влажном состоянии 21 день. Не допускайте пересыхания поверхности.

Газобетонные перемычки на металлических уголках

Перекрыть оконные и дверные проемы можно блоками, уложенными на уголки. Для этого используют стальные равнополочные профили № 75. При конструкциях свыше 2 метров применяют профиль № 100.

Прочность их обеспечит балку достаточной несущей способностью.

Есть два способа установки материала на металлическую опору:

  • Врезание полок уголка по центру или в 1/3 от края;
  • Размещение их по внешнему и внутреннему краю.

Утопленные в тело блоков металлические изделия не нарушают внешний вид кладки. Стену можно будет покрасить без штукатурки. Оштукатурить придется только нижнюю часть.

При планировании слоя штукатурки на фасаде, можно ставить уголки по краям балки. Если правильно подрезать газобетон – изделие получится гладким. Нужно снять с блока слой, равный толщине полки уголка.

Обратите внимание! Краска, нанесенная на ржавчину, отпадает. Перед окрашиванием, металлическую поверхность необходимо очищать проволочной щеткой.

Что нужно учесть перед использованием:

  • Металлическую поверхность нужно очистить от ржавчины, прогрунтовать и покрасить;
  • Скреплять между собой уголки лучше с помощью сварки;
  • Чтобы они не выступали – сделать пропилы, поверхность обеспылить;
  • Опирание на кладку – 25 сантиметров;
  • Для удобства отделки сразу обернуть уголки штукатурной сеткой;
  • При укладке на торцы изделий и спилы для них, наносить клеевой раствор.

Вариант установки изделий на арматурные стержни

Оконные перемычки для газобетона можно выполнить с помощью арматурных стержней. Для проемов до 1,5 м, вместо уголков можно использовать стержни диаметром 12 – 16 мм. Для установки в нижней поверхности материала вырезают три борозды.

  • Если сборку производят на земле, изделия переворачивают штрабами вверх. Торцы их склеивают. Борозды очищают жесткой щеткой от грязи и заполняют клеем.
  • На уложенные стержни укладывается цементный раствор и выравнивается шпателем.
  • Через неделю перемычки укладывают над проемом арматурой вниз.
  • Если ее формируют сразу, арматуру укладывают на стены. Стержни с загнутыми под прямым углом концами должны заходить на кладку по 90 мм с каждой стороны. Их укладывают на цементную подушку толщиной 1 – 2 см.
  • Подготовленные борозды и торцы смазывают клеем, и укладывают на арматуру. Снизу поверхность затирают раствором.

Монолитные перемычки

Основой монолитных перемычек является бетон М 200. Это холодный материал, требующий качественной теплоизоляции. Устройство опалубки тоже создает определенные трудности.

  • Его преимущество в том, что конструкция может перекрыть большие проемы. Кроме того, форма его не имеет значения. Можно, например, сделать арочный вход или окно.
  • Для больших проемов изготавливают монолитные изделия своими руками. Высота монолита зависит от размера последнего. Она должна быть не меньше 1/20 длины.
  • Пример расчета: нужно перекрыть пролет 2,8 м. 280 : 20 = 14, высота ее должна быть не менее 14 см.
  • Для армирования берут 4 – 6 стержней диаметром 12 мм. Шаг хомутов – 50 см. Длина опирания железобетонной балки по 35 см с каждой стороны. Опорные изделия усиливают слоем раствора толщиной 1,5 см по арматурной сетке.
  • Монолитная перемычка для газобетонаизготавливается в съемной или несъемной опалубке. Для съемной конструкции используют доски или фанеру. Утеплитель можно уложить с внутренней стороны опалубки.
  • Другой вариант – ширину опалубки делают меньше стенового блока на толщину двух слоев утеплителя. Тогда теплоизоляция будет приклеиваться после снятия опалубки.

Удобно выполнить несъемную опалубку из листов экструдированного пенополистирола. Этот материал обладает очень высокими теплоизоляционными и прочностными характеристиками.

Внутрь опалубки укладывается арматурный каркас. Его приподнимаю на 2 – 3 см с помощью подкладок. Бетон под каркасом должен образовать защитный слой для арматуры.

Заливают опалубку бетоном М 200. Его укладывают слоями, чтоб внутри не образовывались пустоты. Монолитные перемычки для газобетона наберут прочность через три недели.

Какие перемычки лучше подходят для газобетонных блоков?

Вопрос о том, перемычки какого вида (надоконные либо надпроёмные) и когда используются при постройке дома, не так прост. Большинством самостройщиков при перекрытии стенного проема обычно используются самодельные перемычки из бруска, монолитов и железобетонных конструкций с применением стального уголка. Но на сегодняшний день крупными компаниями, производящими газобетонные изделия, предлагаются решения, облегчающие и убыстряющие работы по строительству дверных и оконных проемов, а в ряде случаев позволяющие и вовсе избежать присутствия таких конструкций.

Разновидности

В первую очередь разберемся, каким образом выбирают перемычки для оконных и дверных проемов. Это решают в зависимости от наличия материалов и размеров пролётов, которые перекрывают. Самое значительное расстояние можно перекрыть с помощью монолитных балок из железобетона. Несъемная опалубка для них обычно изготавливается из U-образных блоков из газобетона.

Надпроёмные виды кладок постоянно подвергаются значительному давлению как в процессе строительства стен, так и при дальнейшей эксплуатации здания. Как правило, для равномерного распределения нагрузок выполняют установку арматурного прута с помощью штроборезов таким образом, чтобы обеспечить вхождение прутов в пазы. Последние наполняются раствором, а прут укладывают в него таким образом, чтобы снаружи оставалась часть прута длиной 30 см.

Применение уголков из стали никак не регламентируется ГОСТами или правилами строительства зданий из газобетона, зато оно популярно среди самодеятельных строителей.

Чтобы максимально сохранить свойства, не допускающие утечки тепла через наружные стены газобетонного здания, можно выполнить перемычку над окном либо дверным проемом при помощи одного из газобетонных специзделий: либо армированными газобетонными перемычками D700, либо монолитными железобетонными перемычками в несъемных опалубках из газобетона.

Если ячеистость структуры конструкции из газоблоков будет совпадать со структурами материала строительного газоблока, то эта схожесть не вызовет понижения эффективной теплоёмкости. В итоге не нужно будет дополнительно утеплять стену и кладку.

Еще одним приемлемым решением, которое поможет перекрыть расстояние в 3 м, может быть обустройство монолитной структуры из железобетона, залитой с применением неразборной опалубки из блоков U-формы. Их прочность может уступать лишь конструкциям типа монолитной балки из железобетона.

Подъемная техника для монтажа U-блочных перемычек не требуется, но нужны усилия для большего объёма подготовки, а также чтобы изготовить такую перемычку, потребуется больше времени и сил.

При армировании конструкции в блоке U-формы при помощи пространственного арматурного каркаса (U-блоки с размерами 20 см в ширину с лотком, имеющим ширину в 12 см) допускается использование двух арматурных стержней (верхний и нижний). Все блоки с размерами по ширине лотков от 15 см армируют с помощью четырёх арматурных стержней (2 верхние и 2 нижние). При этом необходимо наличие поперечных арматурных связок с расстоянием между ними в 40–50 см.

Если стенной проем в газобетонной стене не шире 1,2 м, а условие отношения высоты к ширине проема равно 1 к 2/3, то проём можно устраивать без перемычки совсем. При такой конструкции каждый ряд укладывают, применяя временную стабильную опалубку, используя исключительно клей для газобетонных блоков.

Также можно использовать конструктивную арматуру, чтобы армировать газобетонные блоки выше проёма. Здесь допустимо использование арматуры d6d8 либо толще, заводя ее концы за проекции граней на 50 см, анкеруя концы под Г-образными углами.

При несоблюдении этой пропорции (1 к 2/3) из-за нехватки высоты, необходимо использовать рядовую ненесущую перемычку полкой вниз (если проем менее 2 м) либо стальной уголок (если проем менее 1,2 м).

Возможно, применение уголка, у которого ширина полки меньше, чем те, что описывают в справочниках (11 см), или уголка проема шире 1,2 м. Надо заметить, что подобное применение будет некондиционным, и если сделать его своими руками, это останется на усмотрение строителя.

Особенности, которые необходимо иметь в виду, если планируется строительство поддерживающей конструкции (перемычки) проема из стального уголка:

  • стальной уголок необходимо окрашивать поверх ржавчины с обеих сторон;
  • в этом случае минимальная длина опирания уголка на газобетон должна составлять 20 см;
  • друг с другом уголки скрепляются лентой из стали/сварным методом/ стяжками из проволоки;
  • их необходимо утапливать в газобетонный блок заподлицо;
  • при наличии в планах оштукатуривания стены в будущем – используйте штукатурную сетку, чтобы его обернуть.

Конструкции из железобетонных монолитов позволяют перекрывать самые широкие расстояния. Пропорция расчета следующая: 1 к 20. Расчет с более высокой степенью точности для надоконных и наддверных перемычек и газоблочных простенков необходимо производить в соответствии с гл. 9 СТОНААГ3.1–2013.

Армируются перемычки из железобетона так же, как и ЖБ балка: 4–6 арматурных стержней d-12 и толще с поперечными арматурными хомутиками через полметра.

Минимум длины опирания ЖБ балки на газобетон должен быть не менее 35 см. Зону опоры ЖБ конструкций такого типа обязательно следует усиливать при помощи обустройства разгрузочной опоры, используя сетку из арматуры в растворном слое либо слоях клеев для газобетона при толщине, по крайней мере, в 1,5 см.

Надпроемные железобетонные перемычки отливаются в стабильной разборной опалубке, время удаления который определяют, замеряя уровень температуры воздуха в месте проведения работ. Конструкции такого типа могут заглубляться на толщину слоя утеплительного материала, который в обязательном порядке будет использоваться для утепления так называемых мостиков холода. «ЭкстПолиС» обычно приклеивают к структурам подобного типа разного сечения с различными клеями для газоблоков и закрепляют с помощью тарельчатых дюбелей.

Дополнительно в ряде случаев рекомендуется установка неразборных элементов, используя листы теплоизоляции типа «ЭкстПолиС».

Конструкционные особенности дают возможность выбора вариантов применения технологии при монтаже, длины части опирания перемычек на газобетонную стену, а также основных правил их использования.

Монтаж перемычек над окнами в доме из газобетона – секреты современного мастера

На этапе строительства дома из газобетонных блоков требуется дополнительное усиление дверных и оконных проемов. Это необходимо для укрепления всей конструкции, предотвращения образования на стенах здания трещин или других недостатков, которые могут обнаружиться при дальнейшей эксплуатации. Для этой цели используются различные виды строительных перекладин, различающиеся стоимостью, быстротой и удобством монтажа, долговечностью. Перемычки над окнами в доме из газобетона решают множество насущных проблем, однако перед их использованием следует ознакомиться с некоторыми нюансами и важными характеристиками.

Виды перемычек для стен из газобетонных блоков

В зависимости от поставленных задач, в строительстве могут быть использованы следующие виды перемычек.

Из армированного газобетона

Применяются при возведении зданий из ячеисто-бетонных блоков. Зачастую используют их для перекрытия несущих стен жилых и общественных строений до четырех этажей. Оснащение проемов коробки газобетонными перемычками в несущих стенах целесообразно для домов, высота которых не превышает 17 метров. Преимущества использования газобетонных балок заключаются в следующем:

  • высокая скорость производства работ;
  • небольшая масса;
  • четкая и ровная поверхность, которую возможно декорировать краской или тонкослойной штукатуркой;
  • отсутствие «холодных зон».

Недостатком этих изделий считается высокая цена, однако она компенсируется другими плюсами.

Категорически запрещается распиливать изделие или подвергать другому механическому воздействию, так как от этого существенно снижается несущая способность блока.

Железобетонные

Изготавливаются из стальных прутьев и тяжелого раствора бетона. Такие приспособления обладают широким спектром применения. Используют их в строительстве для перекрытий, а также в качестве опорных конструкций. Главным плюсом является их доступность и низкая цена. К недостаткам железобетонных перемычек для газоблоков можно отнести высокую теплопроводность и существенную массу.

Деревянные

Такие дополнительные приспособления используют при строительстве домов из кирпича, дерева или ячеистого бетонного материала. Главным требованиям к зданиям, при монтаже деревянных перемычек, является наличие потолков с деревянным перекрытием. Используемый материал предварительно тщательно просушивается и обрабатывается антисептиком. Достоинством деревянных перемычек над окнами в доме из газобетона является возможность соорудить их своими руками. Также, нельзя не отметить их теплосохраняющие свойства, низкую стоимость, малый вес. При влиянии внешних факторов, они, к сожалению, деформируются и загнивают. Подверженность внешним воздействиям и небольшой срок службы, в сравнении с другими разновидностями перекладин, являются их основными минусами.

Металлические профили

Обладают отличными несущими характеристиками, однако применение их не всегда оправдано. Дело в том, что они предрасположены к коррозии метала. Да, и теплопроводимость у таких изделий весьма высока, поэтому возникает необходимость дополнительного утепления. Впрочем, перед тем как сделать стальные перемычки над окнами в доме из газобетона, следует учесть некоторые нюансы:

  • перед укладкой желательно со всех сторон покрыть уголки краской;
  • для фиксации профили скрепляют проволочной стяжкой или сваркой;
  • уголки не выступают из стены, их монтируют в газобетон;
  • перед монтажом уголки оборачивают штукатурной сеткой для обеспечения адгезии со штукатуркой.

Из монолитного бетона

Данный способ создания бетонной перемычки на газобетон является самым дешевым, однако требует немало хлопот. В результате, получается довольно крепкая конструкция, выдерживающая большие нагрузки. К недостаткам можно причислить тот факт, что после ее монтажа, теряется однородность поверхности стены, что обнаруживается при нанесении тонкого слоя штукатурки. До начала работ по устройству монолитной балки, требуется соорудить съемную опалубку из фанеры, досок или другого аналогичного материала.

При выборе материала для перемычек учитываются следующие характеристики: высота строения, его площадь, вес стен, крыши, перекрытий (чердачного или между этажами). Также желательно обратить свое внимание на стоимость материала и желаемые сроки возведения здания.

Глубина опирания

Для надежности всей конструкции очень важно правильно рассчитать такие параметры как площадь опирания, длина и ширина укрепляющих изделий. Эти составляющие определяются исходя из ширины оконного отверстия, а также из высоты кладки над ним. Глубину опирания перемычек на газобетонную стену или минимальную длину заведения в кладку определяем в зависимости от их вида. Самыми популярными вариантами являются:

  1. Армированное изделие из высокопрочного ячеистого бетона при длине проема до 174 см. Если приспособление применяется для несущей конструкции, тогда минимальное значение опирания составляет 25 см.
  2. Железобетонное изделие. Для оконного отверстия шириной до 300 см, несущая U-образная перемычка заводится в кладку на 25 см, монолитная конструкция для проема до 200 см заводится на 35 см. Второй вариант, в отличие от первого, требует дополнительного наружного утепления.
  3. Из металлических элементов. При ширине оконного отверстия до 200 см заводится в кладку на 20 см. Обязательно утапливать в стену.

Вариант без перемычек тоже применяется на практике. Для реализации задуманного нужно соблюсти несколько требований:

  1. Ширина оконного отверстия не превышает 120 см.
  2. Высота кладки над коробкой составляет не более 2/3 ширины проема.
  3. Устраивается временная опалубка.
  4. Над укреплением осуществляется армирование нескольких рядов.
  5. Пустоты заполняются клеем для газобетона.

Монтаж

Ознакомившись с тем, что такое перемычки на газобетон и глубина опирания, перейдем к непосредственному процессу их монтажа.

Последовательность действий при установке газобетонных U-блоков

Подобные балки являются самыми распространенными в последнее время, так как процесс укладки готового заводского изделия довольно прост. Кроме этого, мастерам удается сохранить непрерывность кладки, получая при этом идеально ровную поверхность. Технология используется для усиления проемов до трех метров, работы заключаются в следующем:

  1. Изготавливаются подпорки для перемычки, чтобы она не изогнулась под весом бетона. Для этого устанавливается доска по длине верхней кладки, которая подпирается деревянными брусками, кирпичами или металлическими трубами.
  2. Укладываются блоки таким образом, чтобы толстая стенка выходила наружу, а стрелка указывала наверх. Для правильной ориентации используем маркировку. Очень удобно, если толщина бруса соответствует толщине кладки, а его высота совпадает с высотой блока. При необходимости, для строения домов с толстыми стенами могут одновременно укладываться несколько балок. Для поднятия изделий, вес которых колеблется в пределах 100-200 кг, применяется подъемник.
  3. Проклеиваются все швы, в том числе и горизонтальные.
  4. Блоки с внешней стороны утепляются минеральной ватой или листами пенополистирола.
  5. Над проемом устраивается каркас из арматуры и скрепляющей проволоки. Предварительно он покрывается составом против коррозии.
  6. В блоки заливается бетон М200 до уровня их граней. Выравниваем и уплотняем состав.
  7. После высыхания бетона, убираем доски и подпорки.

Когда можно продолжить строительство? Только после полного затвердевания конструкции, продолжаем строительство. Сроки зависят от того, в какое время года производится стройка, от погодных условий, температуры и влажности воздуха. При жаре, засушливой погоде бетон нужно поливать водой до полного его закрепления.

Этапы работ при усилении проема изделием из монолитного бетона

Заливка бетонной смесью является, как уже было сказано, самым дешевым способом обустройства будущего окна. Соблюдаем пошаговую инструкцию:

  1. Укладываем блочный ряд, предусматривая необходимое пространство с обеих сторон проема.
  2. Монтируем съемную опалубку из подручных материалов (фанеры, брусьев и т.д.),
  3. Укрепляем ее через каждые 50 см элементами в вертикальном и горизонтальном направлении.
  4. С наружной части стены закрепляем утеплитель.
  5. Устанавливаем каркас из арматуры. Для небольших сооружений возможно применение стальной армирующей сетки.
  6. Опалубка заливается раствором М200, М300.
  7. Состав следует утрамбовать и выровнять.
  8. Снимаем элементы опалубки после высыхания раствора.

Монтаж перемычек из уголков

Специалисты советуют использовать металлические уголки для усиления оконных конструкций до 1,2 метра в том случае, если высота последующей кладки составляет не менее двух третей ширины проема. При соблюдении данного требования, поступаем следующим образом:

  1. Выпиливаем пазы для уголков с отступом от краев, примерно на 10-13 см.
  2. Обрабатываем металлическую конструкцию составом против коррозии, оборачиваем ее штукатурной сеткой.
  3. Убеждаемся, что изделие упирается на стены.
  4. Укладываем уголки с внутренней и наружной стороны.

Наряду с данным методом, армирование также с успехом применяется для усиления нешироких проемов. Использование газобетонных или железобетонных балок в этих случаях не оправдано. Для армирования одного проема используются четыре прутика диаметром 10 мм. Стержни укладываются в отверстия, которые затем заполняются клеем или раствором. На закрепленные прутья далее укладываются блоки.

Укрепление проема – процесс, требующий определенных знаний и навыков. Чтобы обеспечить надежность и долговечность конструкции, важно правильно выполнить расчеты и последовательно произвести описанные действия.

Перемычки для газобетонных блоков

Многие неопытные строители используют при сооружении стеновых проемов перемычки из железобетона. Однако современные производители предлагают более практичный вариант. Использование перемычек для газобетонных блоков позволяет проводить такие работы намного быстрее, а также не портить внешний вид проема. Кроме того, использование такого материала повышает теплоизоляцию коробки. Все тонкости применения газобетона стоит рассмотреть подробнее.

Для чего используется

Газобетонная кладка над проемом подвергается серьезному давлению. Высокие нагрузки воздействуют на нее не только в период постройки дома, но и во время его эксплуатации. Для равномерного распределения нагрузки на проем следует провести установку арматурных прутьев с использование штробореза. После помещения арматуры в паз его заделывают раствором.

Как выбрать тип перемычки для дверного или оконного проема? Чтобы принять правильное решение, следует учесть такие показатели, как доступность материала и длина перекрываемого пролета.

Особенности установки разных конструкций

Проемные отверстия, которые имеют довольно большую длину, могут перекрываться монолитными железобетонными изделиями. Если длина проема не превышает 3 м, следует использовать ж/б балки, помещенные в несъемную опалубку. Если проемное отверстие в газобетонной стене имеет длину всего 1,2 м, перемычку выполнять нет необходимости. Это условие соблюдается в тех случаях, когда кладка над проемом имеет высоту не больше 2/3 ширины самого проемного отверстия.

Простенки в несущей конструкции должны иметь ширину минимум 60 см. При необходимости сделать простенок меньшей ширины следует соорудить его из кирпича. Для таких простенков могут использоваться и газобетонные блоки с армированием.

Более оптимальным решением для сохранения теплоизоляции наружных стен дома является создание перемычек, которые выполнены из газобетона. Они устанавливаются над оконными и дверными проемами. Такие блоки обычно имеют марку плотности D700. Для этого могут использоваться и монолитные изделия в несъемной опалубке, которая представлена U-блоками. Последние имеют плотность D500.

Иногда армирование перемычек представляет собой самую простую процедуру, благодаря которой можно перекрыть проем не больше 174 см. При выборе перемычек стоит учитывать их вес. Монолитные железобетонные изделия очень сильно нагружают несущие стены. Для монтажа таких конструкций понадобится использовать подъемную технику. Чтобы уложить армированные газобетонные конструкции на кладку, создавать специальные разгрузочные площадки нет необходимости.

Выполняемые над проемами перемычки обычно выполняются длиной от 2 см. Стенка U-блока, обладающая большей толщиной, обращается в сторону улицы. Сборка несъемной опалубки из таких блоков осуществляется на временной опоре. После полного застывания раствора ее убирают.

Монолитные изделия

При использовании монолитных ж/б перемычек можно перекрывать проемы шириной до 3 м. Такие конструкции уступают лишь перекрытиям из тяжелого бетона. U-образные железобетонные изделия монтируются без использования специальной техники. Это обстоятельство является весомым преимуществом.

Однако такая технология требует хорошей подготовки и достаточно большого объема работ, во время которых будет создаваться перемычка. Изделие оснащается металлическим каркасом в U-образных блоках. Если они имеют ширину 20 см и лоток шириной 12 см, допустимо армировать их 2 арматурными стержнями. Во всех блоках, которые имеют ширину лотка больше 15 см, необходимо выполнять армирование с использованием 4 стержней.

Проемы могут устраиваться и без перемычек, если соблюдено несколько обязательных требований. Одно из них уже упоминалось выше – кладка над проемом должны быть высотой не больше 2/3 ширины проема. Для создания рядов кладки при таком устройстве проема необходимо использоваться временную опалубку. Во время работ используют клей для газобетона.

При недостаточной высоте кладки следует усилить проем рядовой ненесущей удерживающей конструкцией. Могут использоваться и стальные уголки. При их использовании необходимо учитывать несколько тонкостей:

  • Стальные уголки могут окрашиваться по ржавчине. Их покрывают краской как изнутри, так и снаружи.
  • Опора на кладку имеет минимальную длину 20 см.
  • Лучше, если уголки будут скреплены стальной лентой. Для этого применяется проволочная стяжка. Для скрепления ленты может использоваться сварка.
  • Уголки обычно утапливаются в газобетон. Они не должны выступать из стены.
  • Стальные уголки необходимо обернуть штукатурной сеткой, если впоследствии стены будут оштукатуриваться.

При создании монолитной перемычки понадобится выполнить такие действия:

  • Необходимо совместить армированные конструкции при помощи подъемной техники. Перемычка устанавливается стрелкой вверх. Опору лучше выполнять глубиной от 25 см. Оптимально, если она будет равна 30 см. Ширина должна быть равна ширине блока.
  • Перемычки необходимо скрепить между собой. Не следует допускать деформации элемента. Его не следует укорачивать или выполнять в элементе отверстия. Нарушение целостности конструкции приведет к потере ее прочности.
  • Укладывается следующая перемычка вплотную к предыдущей.
  • Поверхность конструкций выравнивается рубанком.
  • Ожидается схватывание смеси для тонкошовной кладки.

При выполнении таких действий можно оформить дверной или оконный проем своими руками. Опирание перемычек на стены должно быт максимально надежным. Это можно обеспечить выполнением правильных расчетов.

Выводы

Поскольку монолитные железобетонные изделия обладают внушительным весом, для оформления оконных и дверных перемычек следует выбирать газобетонные изделия. Они практичны и легко устанавливаются. Кроме того, такие изделия отлично справляются с задачами теплоизоляции. Они надежно удерживают кладку, находящуюся над проемом.

При создании кладки над проемом следует учитывать его ширину и высоту. Такие показатели помогут при выполнении расчетов конструкции. Благодаря правильному монтажу перемычек можно обеспечить надежность всего строения. В некоторых случаях лучше выбирать монолитные железобетонные изделия.

Перемычки для газобетонных блоков: оконные, дверные, в стенах

Правильное армирование объектов из газобетонного материала считается залогом продолжительной эксплуатации конструкции, дает возможность предотвращать образование трещин и деформирований. Перемычки для газобетонных блоков используются для повышения уровня прочности газосиликатных стен коттеджей и малоэтажных сооружений. Данные элементы монтируются в процессе обустройства проемов. Такая мера позволяет перераспределять нагрузки от перекрытий и верхних этажей, исключая образование трещин в проемной зоне.

Разновидности перемычек

Элементы из железа и бетона считаются холодными и подразумевают устройство дополнительного утепления.

Перемычки из газобетонного сырья обладают теми же показателями тепловой проводимости, что и блочный материал.

Чтобы перекрыть технологические проемные участки в газобетонных стенах, устанавливают следующие виды перемычек:

  • изготовленные в заводских условиях;
  • U-образные элементы сборного типа;
  • конструкции с применением металлических уголков;
  • изделия монолитного типа.

Вариант перекрытий полностью зависим от показателя длины всей конструкции. Чтобы усилить три и больше метра, изготавливаются монолитные элементы. Проемный участок от 3 до 1.2 м разрешается перекрыть блоками U-образной формы.

На проемы, ширина которых менее 1.2 м, перемычки разрешено не устанавливать, если до верхнего края стены не менее 2/3 проемной длины.

Сборная перемычка из газобетона

Высота материала, прошедшего затвердевание в автоклавной установке, составляет 20 и 25 см. Размер опирания должен быть не меньше 25 см. Чтобы показатель высоты кладки не нарушился, изготавливают доборные изделия.

Для оконной перемычки подбирают необходимое количество брусков из газобетона, толщина которых не превышает размер проема. Если толщина стены составляет 400 мм, можно установить пару брусков по 150 мм и один – 100 мм.

Стандартные размеры перемычек для стен из газобетонных блоков следующие:

высота, смтолщина, смдлина, см
2510125, 150, 200
15

Весь материал, изготовленный в промышленных условиях, полностью отвечает требованиям ГОСТа, отличается небольшим весом и легкостью монтажа на клеевой состав.

Поверхность после монтажа перемычки остается ровной, что облегчает выполнение отделки. Единственный минус изделий – высокая стоимость.

Перемычка в несъемной опалубочной конструкции: правила установки

Использование U-образного материала значительно облегчает перекрытие проемных участков. Размеры блоков данной формы совпадают с параметрами обычных стеновых камней. Монтаж можно выполнять вручную, не привлекая специальную технику.

При монтаже сборной оконной перемычки в доме из газобетона применяется обычный клеевой раствор. Утолщенная стена наружного типа создает защищенность от потерь тепловой энергии. В качестве дополнения по такой стене укладывается утеплительный материал в виде минерализованной ваты либо пенопласта.

U-блок считается сборным элементом, типовые параметры которого дают возможность подобрать необходимый размер по длине. Внутри имеется специальный лоток для укладки арматурного каркаса и заливки бетонного раствора.

Установка выполняется следующим образом:

  1. Под сборку фигурных блоков подготавливается жесткая основа по срезу крайнего проемного участка. Чтобы в процессе заливки не образовались прогибы, основу в определенных точках подпирают металлическими трубами или деревянными брусками.
  2. Блоки укладываются по помосту, по стенкам устраивается напуск длиной в 25 см. При этом опорные стеновые элементы не должны иметь трещин и других деформирований.
  3. Утолщенную стену размещают с наружной стороны, по этому краю пускают утеплительный материал. Лоточные торцы склеиваются растворным составом, приготовленным в соответствии с инструкцией от изготовителя.
  4. В лоток помещается каркас из арматуры, стержни которого скреплены вязальной проволокой с шагом в сорок – пятьдесят сантиметров.
  5. U-образная форма блока заливается бетонным составом марки М200, отличающимся мягкостью консистенции.
  6. В момент заливки следует добиться равномерного наполнения полости и обволакивания металлических прутьев. С этой целью раствор накладывается слоями, разравнивается кельмой.
  7. Демонтаж помоста разрешается выполнить через три недели.

U-образная перемычка из газобетона над окном может быть собрана еще одним способом. На поверхности земли либо в помещении выравнивается площадка, устраивается устойчивая основа, для чего рекомендуется воспользоваться деревянным настилом.

Лотковая перемычка составляется по необходимой длине, блоки соединяются клеем. Монтируется арматура, заливается раствор по уже знакомой технологии.

Через двадцать один день перемычку поднимают на стену. Для сбора конструкции такой способ считается более удобным, но для подъема придется привлечь грузоподъемную технику.

Устройство перемычек в газобетонных стенах может выполняться и таким образом. Проем перекрывается блоками, уложенными на равнополочные профили № 75. Если конструкция по длине превышает два метра, можно использовать уголок № 100. Их прочность придаст балке достаточную несущую способность.

Перемычки из металлического уголка в стене из газобетона могут устанавливаться двумя способами:

  • полки уголка врезаются в центре или на треть от края;
  • металл размещается по краям с внешней и внутренней стороны.

Утопленный в блоки металл не нарушает внешность кладочного ряда. Стену даже можно потом покрасить без нанесения штукатурного слоя на верхнюю часть.

Если фасад планируется оштукатурить, уголки можно установить по краям балок. При правильной подрезке газобетона перемычка получится гладкой.

Перед монтажом перемычки из уголка для газобетона следует учесть определенные особенности:

  • поверхность металла зачищается от коррозии, грунтуется, покрывается краской;
  • уголки между собой сцепляются сварным способом;
  • после устройства пропилов поверхность рекомендуется обеспылить;
  • с каждой стороны должен соблюдаться напуск, равный 25 и более сантиметрам;
  • чтобы отделка проходила удобно, уголок следует обернуть сеточкой для штукатурки;
  • перед укладкой изделий на торцы и спилы обязательно наносится клеевой состав.

Элементы на стержнях из арматуры

Перемычки для окон в доме из газобетона готовятся при помощи арматурных прутьев. Для участков, не превышающих в длину полутора метров, используются стержни, диаметр которых равен 1.2 – 1.6 см.

Перед установкой в нижней части блока вырезают борозды. Если сборка выполняется внизу, изделия следует повернуть штробами вверх. Торцовые участки блоков склеиваются, борозды зачищаются от грязи, наполняются клеевым раствором.

Закладываются стержни из металла, пустотные места заполняются раствором, поверхность разравнивается шпателем. Через семь дней такую перемычку можно положить над проемом арматурными прутьями вниз.

При формировании перемычки сразу, стержни закладываются на стены. Концы их загибаются под девяносто градусов, заводятся по 9 см с двух сторон. Укладка выполняется на раствор.

Приготовленные канавки и торцевые части промазывают клеем, закладывают арматуру. Нижняя поверхность затирается раствором.

Монолитная конструкция

Как еще можно сделать перемычку над окном из газобетона? Рассмотрим вариант монолитного элемента, основу которого составляет бетонный раствор м200. Материал холодный, требует дополнительного утепления. Да и при устройстве опалубочной конструкции возникают определенные сложности.

Достоинство заключается в том, что таким элементом можно перекрывать большие проемные участки. Следует отметить, что форма значения не имеет. К примеру, можно устроить арку или обычное окно.

Для маленьких проемных участков из газобетона возможно подготовить перемычку своими руками. Значение высоты элемента будет зависеть от его размера, но при этом она не должна превысить двадцатой части его длины.

К примеру, требуется устроить перекрытие над пролетом в 2.8 м. Отсюда следует, что высота – не меньше 14 см. Понадобится от четырех до шести кусков арматуры, диаметр которой равен 12 мм. Прутья соединяются вязальной проволокой с шагом в полметра. Длина опираний – по тридцать пять сантиметров с каждой стороны. Опорные края усиливаются растворным слоем, толщина которого равна 1.5 см.

Монолитную перемычку можно изготавливать в съемных и несъемных опалубочных конструкциях. В первом случае используются доски либо фанерные листы. Утеплительный материал выкладывается с внутреннего края щитов.

Второй вариант – размер ширины опалубки менее стенового блока, и разница в размерах составляет толщину пары утеплительных слоев. В данном случае теплоизоляционный материал наклеивается тогда, как щиты опалубки демонтированы.

Удобный вариант несъемной опалубочной конструкции – пенополистирольные экструдированные листы. Материал отличается хорошими теплоизоляционными свойствами и показателями прочности.

Внутрь конструкции закладывают каркас из стальной арматуры, подкладками поднимают на несколько сантиметров, чтобы бетонная масса могла создать единый защитный слой.

Заливка проводится бетонным раствором М200, который укладывается слоями, чтобы не оставались пустотные участки. Через три недели такая перемычка набирает полную прочность.

Автоклавные перемычки из пенобетона - Parin Beton

Перемычки - это структурный горизонтальный блок, который охватывает пространство или проем между двумя вертикальными опорами, которые могут нести нагрузку и распределять ее по другим элементам здания. Часто встречается над дверьми, окнами или проемами. Согласно статье 3-7 национальных сейсмических норм, четвертое издание, перемычки над проемами должны быть непрерывными и равными совокупной длине проемов плюс зазор между ними и дополнительные 20 см для каждой стороны проемов.Обычные перемычки, используемые в зданиях, представляют собой стальные, железобетонные, деревянные или глиняные блоки. У каждого типа есть свои достоинства и недостатки. Простота и скорость установки - это лишь немногие из преимуществ, которые делают их жизнеспособными.

Parin Автоклавная перемычка из газобетона

Еще одним продуктом Parin являются перемычки из газобетона для автоклавов. Перемычки Parin изготавливаются из автоклавного газобетона, армированного сталью. Ширина перемычки должна соответствовать толщине стены и соответствовать требованиям клиента.Длина перемычки варьируется в зависимости от пролета проема и минимальной высоты 15 см. Среди преимуществ Parin Lintel - отсутствие дополнительного армирования из-за однородности изделий, дополнительный тепловой слой вокруг перемычки и простота установки.

Армированные перемычки

Parin являются частью системы пористого бетона Autocalve, которая широко используется с блоками из пенобетона Autoclave для проемов, окон и дверей. Это значительно увеличивает скорость установки и снижает стоимость по сравнению с традиционной установкой.

Перемычки Parin имеют те же свойства, что и блоки Parin, только армированные, поэтому проблема использования разнородных изделий с использованием стальных перемычек решается и исключает образование тепловых мостиков.

Рисунки выше предназначены только для информации.

Армированные перемычки

Parin производятся в соответствии с требованиями клиента в зависимости от размера проема, не более 3 м, и толщины стены.

Перемычки стеновые ненесущие

Parin Армированная перемычка

Parin может использоваться для любой ненесущей стены.Эти перемычки производятся с максимальным пролетом 2500 мм. Опоры перемычек с обеих сторон должны быть минимум 200 мм или 1/10 пролета проема.

Стеновые ненесущие перемычки PARIN

Ряд

Описание

Толщина (см)

Высота

(см)

Длина

(см)

Размах открытия (см)

1

Перемычка

15-30

20 и 25

120

80

2

150

110

3

200

160

4

250

200

5

300

250

Толщина перемычки должна быть такой же, как толщина стенки.

Для получения информации о других размерах обращайтесь в технический офис Парина.

Разновидностей перемычек для дома из газоблоков. Купить газобетонные перемычки из газобетона, цена за штуку. Усиленные перемычки от производителя Bonolit

Многие не слишком квалифицированные специалисты используют его для создания проемов в стенах.Но сегодня многие производители ячеистых материалов из газобетона имеют в своем ассортименте перемычки из газобетона. Использование их для создания проемов значительно облегчает работу, внешний вид остается более эстетичным, не нарушается теплоизоляция возводимого ящика. А иногда можно полностью отказаться от употребления таких продуктов. В этой статье мы разберем все тонкости использования перемычки из газобетона.

Кладка над различными типами проемов испытывает сильное давление не только в период строительства, но и во время последующей эксплуатации.Обычно, чтобы равномерно распределить нагрузки на дверные или другие проемы, арматурные стержни устанавливаются с помощью чеканки, но только так, чтобы стержень вошел в паз. Последний заполняется смесью, и внутрь паза помещается стержень, но таким образом, чтобы его конец выступал не более чем на 30 сантиметров.

Ящики деревянные для дверей и других типов проемов в зданиях из газобетона изготавливаются без пазов. После изготовления брусков необходимых размеров укладываются пазы, а также четвертинки.На концах бруса проделываются отверстия в виде шипов. Потом все это собирается в коробку. Нередко брус внизу делается цельным, без дырок.

Процесс изготовления дверей во многом зависит от используемых перемычек. Если необходимо использовать ящики для необычных проемов, то их помещают в проем и фиксируют болтами или гвоздями. Швы коробки обработаны пеной или минеральной ватой. Монтаж изделий над дверным или оконным проемом - это довольно сложный процесс, требующий от вас внимательности и собранности.Также важно соблюдать все тонкости технологического процесса.

Какие бывают перемычки?

П-образные изделия для ячеистого строительного материала из газобетона

Это особый вид сотовых сот, которые необходимы для выполнения. Эти типы материалов помогают распределять нагрузку, исходящую от плит перекрытия.

Блоки изготавливаются на специальном оборудовании, на которое наклеивается перемычка из газобетона. У них масса преимуществ, в отличие от других способов армирования. Благодаря им можно значительно сократить время на строительство дома. Они также помогают удерживать тепло внутри такой конструкции.

Газобетон железобетон

Перемычка из газобетонной смеси данного типа используется для перекрытия проемов коробки, возводимой из ячеистых бетонных блоков различных зданий, как жилых, так и общественных. Обычно используются в несущих стенах домов до четырех этажей, но их высота не должна превышать 17 метров. Если это не переноска, то их использование не ограничивается высотой.

Железобетон

Это изделия, изготовленные из тяжелой бетонной смеси и арматурных стержней. Они используются в качестве полов в дверях, а также часто используются при возведении заборов и других различных типов строительства, где они могут быть использованы практически. Их главное преимущество - невысокая цена. Недостатками были их высокая теплопроводность и большая масса.

Деревянные материалы в блоках

Чаще всего они используются в зданиях из дерева, реже - в домах из кирпича или ячеистого бетона.Однако в бетонных зданиях в этом случае обязательно должны быть потолки с деревянным полом ... Дерево должно быть сухим и пропитанным антисептиком. Преимущества таких перемычек в том, что они легкие, экономичные и обладают высокими теплоудерживающими свойствами. К их недостаткам можно отнести склонность к гниению, деформации размеров под воздействием различных внешних факторов.


Металлическая перемычка может характеризоваться свойством обладать значительными несущими свойствами.Перемычка такого типа используется не очень охотно из-за ее недостатков. Основные из них - это предрасположенность к коррозии металла и необходимость дополнительной изоляции.

При необходимости перекрытия большого пролета применяется двутавр. Перемычки для установки между данными строительными материалами сделаны из двух двутавров, но вы обязательно должны не забыть поставить изоляцию между ними. Длина опоры на возведенном ящике по обе стороны от проема должна быть примерно 20 сантиметров. Некоторые строители советуют рассчитывать длину опоры, прикладывая половину высоты перемычки в 16 сантиметров.Однако это касается любого типа перемычки.

Установка

Армированная

Перемычка из газобетона данного типа отличается прочностью за счет объемного стального каркаса. Благодаря использованию таких перемычек в период строительства газобетонными изделиями получается лучшая основа для отделки. Подобная переборка из газобетона используется как балка на один пролет, которая воспринимает давление по всей своей длине. Чтобы получилась аналогичная перемычка необходимого размера, необходимо выполнить несколько операций:

  • Для начала перемычку из газобетона нужно поднять на необходимый уровень.Его установка должна быть только вверх. Контрольная глубина должна быть 30 сантиметров, ширина должна быть как у блока, а высота равняться высоте нескольких таких изделий. Допускается использование сразу двух перемычек в проеме из газобетона. Фундаменты оконных проемов выполняются только монолитными изделиями.
  • В местах опор и между собой материалы склеиваются раствором. Категорически запрещается изменять изделие каким-либо образом, так как это приводит к таким последствиям - ухудшению теплоизоляции, деформации изделия.
  • Следующая перемычка из газобетона укладывается рядом с ранее установленной с помощью резинового молотка.
  • Поверхность необходимо выровнять с помощью строгального станка.
  • Завершающий этап - ожидание высыхания бетонной смеси.

П-образные изделия

Армирование перемычки из П-образных блоков.

П-образные блоки устанавливаются над окном или дверью в четкой, определенной последовательности:

  • Укладка П-образных материалов в основном снаружи возведенной коробки на заранее подготовленное основание глубиной около 2 метров.Если изделия монтируются над проемом, то перед их укладкой делают временные опоры. Чтобы изделие не прогибалось, опора проема должна быть прочной.
  • Отверстия необходимо заклеить. Швы между блоками проклеиваются специальным раствором.
  • Периодически стоит проверять ровность укладки перемычек с помощью специального строительного уровня.
  • Чтобы проем был сделан правильно, необходимо сделать армирование. В получившуюся выемку устанавливают арматурный стержень так, чтобы он перекрывался бетоном вокруг нее.
  • Далее идут работы по теплоизоляции.
  • В области изделия отверстие необходимо смочить водой.
  • Углубление блока заполняется специальной бетонной смесью.
  • Бетонная поверхность выровнена.
  • По окончании всех операций временные опоры снимаются, но только после полного высыхания бетона.

Металл

Лучшим вариантом при штабелировании сотовых блоков является использование четырех металлических уголков, а не двух.Желательно, чтобы продукты опирались на коробку примерно на 30 сантиметров. Использование перемычек этого типа довольно сложно. Процесс монтажа металлических перемычек состоит из:

  • подбора необходимой высоты;
  • установка арматурных стержней;
  • установка опалубки;
  • усиление опалубки;
  • усиление арматурных стержней;
  • заливка арматуры бетоном.

Необходимые инструменты

  • резиновый молоток;
  • ковш;
  • штроборез;
  • терка;
  • каретка;
  • Самолет
  • ;
  • рулетка;
  • строительный уровень;
  • Шпатель
  • ;
  • трапеция;
  • шпатель;
  • Ведро
  • ;
  • растворосмеситель;
  • промышленный смеситель;
  • перчатки.

Использование перемычек даст возможность улучшить теплоизоляцию, укрепить дом и добиться качественной однородной поверхности возводимого короба.

Дома частного домостроения из газобетонных блоков в последнее время становятся все более популярными. Причины кроются в высоких характеристиках материала. Но технология устройства перемычек над проемами несколько отличается от принятой в массовом строительстве. Особенно при использовании тяжелого бетона.Разработано несколько способов устройства перемычек для газобетонных блоков.

Перемычка из газобетона железобетонная готовая

Представляет собой обычные прямоугольные балки из газобетона. Плотность изделия - D500, а прочность - B2,5. Усиление внутреннего каркаса покрыто антикоррозийной краской.

На каждой перемычке из газобетона стрелки указывают правильное размещение изделия. Неправильная настройка приведет к многократному падению максимальной нагрузки.

Это самый простой вариант, поскольку элемент настроен как обычный строительный блок. Для его установки необязательно устраивать выгрузочные подушки из раствора на опорных площадках. Размер опоры на кладке должен быть не менее 25 см с каждой стороны.

Единственный недостаток - длина переборки из газобетона. Элемент способен закрыть проем шириной всего 174 см. Вес изделия может составлять от 90 до 220 кг. В последнем случае такие конструкции создаются для использования в сейсмически активных районах, а их монтаж осуществляется исключительно с помощью крана.

Опорная зона, на которую укладывается перемычка, также дополнительно армируется более чем двумя арматурными стержнями диаметром 6-8 мм на всю длину блока.

Устройство перемычки

Самый распространенный метод - это установка сборной переборки в пенобетонные стены с несъемной опалубкой из П-образных элементов.

Данная конструкция предназначена для устройства полов шириной до 3м. Использование легких элементов позволит обойтись без использования крана и другого специального оборудования.Для армирования используются гладкие или гофрированные металлические прутки класса прочности А400 -А500 диаметром 12-16 мм. если ширина внутреннего лотка менее 12 см, то допускается двухстержневой метод армирования. Если ширина внутреннего лотка больше 15 мм, то потребуется 4 арматурных стержня, сваренных между собой кусками арматуры с шагом не менее 40-50 мм в пространственную сетку.

Элементы несъемной опалубки устанавливаются толстой стеной, обращенной к фасаду.

Опорные зоны наружных блоков должны быть не менее 25 см. Блоки склеиваются с торцов с помощью обычного клея, используемого при установке стеновых блоков.

Вы можете наглядно увидеть последовательность всех этапов на видео:

Джемперы из регулярных блоков

Если ширина проема не более 1,2 м, а его высота не более 2/3 ширины, то допускается использование перемычек из газобетона обыкновенными блоками без дополнительного армирования нижнего слоя.Блоки укладываются на временную опалубку и скрепляются исключительно клеем для газобетона.

Крайние элементы должны заходить в стену на глубину не менее 11,5 см. Для дополнительного усиления проема армируют один в два ряда над ним. Для этого используется арматура диаметром 6-8 мм. Его концы наматываются за границы проема на 50 см в каждую сторону. Им придают образную форму G, а концы вбиты (анкерованы) в газобетонный блок.

Устройство ненесущих перемычек

Если высота проема больше его ширины, то дополнительные оконные перемычки для газобетона.

При ширине проема до 2 м устраивают обыкновенную усиленную ненесущую перемычку толщиной до 5 см. Для его строительства используются арматурные стержни диаметром 12-16 мм и цементно-песчаная смесь не менее М200. Блоки, на которые опирается перемычка, дополнительно армируются металлическими прутьями с диаметром стержня 6-8 мм.

Если ширина проема не превышает 1,2 мм, допускается использование металлических уголков с шириной полки не менее 10 см. Оба крепления заглубляют в выбранные в газобетонных блоках пазы до полного совпадения с общей плоскостью стены.

Углы свариваются. Сварная перемычка расположена на опорную зоне, которая составляет по меньшей мере 20 см. Углы подвергаются дополнительной обработке. Их окрашивают снаружи и внутри специальной антикоррозийной краской не менее трех раз и оборачивают полимерной сеткой для прилипания к штукатурке.

Расположение опорных перемычек

Пролеты большой ширины, более 2 м, перекрыты монолитной железобетонной переборкой. Его толщина должна быть не менее 1/20 ширины пролета. Армируется пространственной решеткой из металлических стержней диаметром не менее 12-16 мм, скрепленных арматурой с шагом 50 см. Количество продольной арматуры в зависимости от толщины стены может составлять от 4 до 6 стержней в одном ряду. По вертикали количество рядов - 2-3.для заливки используется бетон марки М200 и выше. Опорная зона армируется по всей длине блока не менее чем двумя стержнями. Площадь опоры не менее 35 см. Укладывается железобетонная балка на стандартный клей для газобетона толщиной не менее 1,5 см.

Учитывая, что тяжелый железобетон является мостом холода для стены из газобетона, железобетонная перемычка должна быть заглублена в стену на толщину изоляционного слоя, который компенсирует теплопотери материала.

Помимо основных материалов на строительной площадке есть второстепенные инструменты, укрепляющие конструкцию. К ним относятся железобетонные перемычки. Применяются для распределения нагрузки на оконные и дверные проемы при строительстве кирпичных, шлакоблочных и других построек. Несущая способность плит определяется их геометрией и внутренней структурой. Эти значения установлены действующими государственными стандартами.

Перемычки железобетонные - конструкционный сборный или монолитный элемент из стали и бетона, который используется для обустройства проемов в зданиях.Бетон в перемычках придает конструкции необходимую жесткость, обеспечивает сопротивление сжатию. Сталь используется для увеличения прочности на разрыв. Основные свойства железобетонных перемычек определяют толщину бетонного слоя, защищающего стальную арматуру.

Назначение

В строительстве усиленный перехват применяется для устройства оконных и дверных проемов. Иногда железобетонные перекрытия используют для устройства заборов, обозначения зон ответственности, устройства стоек. Такой продукт рассчитан на то, чтобы выдерживать статическую нагрузку от всех этажей, блоков и кирпичной кладки здания. Для выполнения своего назначения железобетонные опоры монтируются горизонтально. Для изготовления перемычек используются: высококачественная сталь

  • с предельным размером сечения от 0,4 до 0,6 мм;
  • плотный.

Такие характеристики позволяют железобетонному элементу выдерживать экстремальные нагрузки и долгий срок службы здания.

Типы и маркировка

Существует классификация и маркировка железобетонных полов по ГОСТ:

  1. Изделия бетонные прямоугольные (ПБ) с максимально допустимой шириной 2.5 дм.
  2. Перехваты лучей (SG) отличаются наличием четвертичного выступа. На него опираются полы.
  3. Фасадные железобетонные изделия (ПФ) для устройства опор, выступающих за периметр в кирпичной кладке.
  4. Пластинчатые элементы (ПП) с минимально допустимой шириной 2,5 дм.

Каждая железобетонная перемычка маркируется цифрами и буквенными знаками, разделенными тире. Первые числа указывают размеры секции и длину перекрытия, выраженную в дециметрах. Тип товара указывается буквами. Затем принято обозначать класс арматуры с допустимой нагрузкой на армированный пояс, то есть минимальным весом. Последние цифры характеризуют плотность бетона, наличие строповочных или закладных петель.

Геометрия

Любая железобетонная опора имеет индивидуальные параметры, которые подбираются в соответствии с шириной проема и предварительно рассчитанным весом, который может на нее давить. Согласно действующему ГОСТ 948 от 1984 г. номинальный диапазон параметров по длине, высоте и ширине - 10.3 - 33,7 дм, 1,2 - 2,5 дм, 1,4 - 2,9 дм соответственно.

Технология изготовления

Для производства потребуются: доски, гвозди, стальная арматура, уголки, проволока для обвязки, бетонный раствор на цементе, щебне и песке. При необходимости можно использовать бетономешалку. На первом этапе работы следует выбрать конкретный вид бетонных перемычек. Железобетонные изделия используются для оборудования оконных и дверных конструкций на портландцементе. Это позволяет избежать дополнительной подгонки.При этом продукты нельзя резать. Для очень широких проемов используется несколько элементов.

Основные типы

Предлагаются несколько типов перемычек железобетонных:

  • оконные изделия предназначены для устройства проемов над окнами. Чаще всего используется при строительстве кирпичных зданий и сооружений из натурального и искусственного камня;
  • Сборные перемычки
  • или ПР изготавливаются из плит и классического арматурного бетона. Преимущество сборной конструкции в том, что при кладке рядов не требуется выравнивания и подгонки кирпичей, так как каждый элемент изготавливается необходимого размера;
  • Штанга
  • или «карандаш» используются при обустройстве дверных и межкомнатных проемов.Ширина таких перегородок, как правило, 1,2 дм;
  • Крепления
  • необходимы для снятия нагрузки со стеновых плит. Эти перемычки закрыты.

Их можно сделать самому или приобрести готовую продукцию. Технология устройства опор представлена ​​ниже.

Опалубка и ее усиление

Сделать перемычку самостоятельно можно двумя способами: сразу над проемом или прямо на площадке.

При установке опалубки получается качественное перекрытие.Для проведения работ вам потребуются деревянные доски или щиты для каркаса, плиты OSB или стальные листы для щита. Материалы следует обернуть клеенкой, закрепив ее. Стальные листы следует смазать маслом. Это сократит время разборки опалубки и защитит металл от влаги.

Подготовленную конструкцию закрепляют на проволоке. Опалубку следует устанавливать по всей поверхности, где будут монтироваться сами перекрытия. Конструкция крепится под каркасом с помощью хомутов на пересечении стержней арматуры.Это сделано для предотвращения возможного прогиба щита после заливки тяжелого бетона. После установки конструкции важно снова натянуть проволоку, чтобы не происходило движения. Дополнительно опалубку следует закрепить подпорками. Только после этого можно заливать бетонный раствор.

Утепление

Помимо перемычек используется утеплитель (например, минеральная вата). Во время монтажа изоляционный слой укладывается в опалубку между потолком и внешней кладкой, затем заливается бетоном.Толщина утеплителя должна быть около 10 см. Откосы проема дополнительно кладут кирпичом. Тогда оконная рама будет упираться в наполнитель, а не в минеральную вату. Это закрепит стык пеной. Однако такой откос потребует дополнительного изоляционного слоя.

Как вариант, есть другой способ - использовать экструдированный пенополистирол. Его поверхность более прочная. Достаточно 3 см этого материала. Зазоры между окном и утеплителем заполняются пеной. Так он будет опираться на твердую поверхность, которая надежно зафиксирует окно. Тогда дополнительный слой утеплителя не понадобится, что снизит объем работ.

Армирование

Выбор арматуры зависит от типа пола. Для железобетона из плит и прутков используются разные изделия. Классическая арматура диаметром 6-8 мм применяется для устройства легких конструкций с небольшими нагрузками, например, при кладке стен, которые не выступают как несущие.В других случаях используются более прочные материалы большего диаметра. Подготовленные стальные стержни укладываются вдоль перемычки и скрепляются вязальной проволокой. Сварка не требуется. В результате у вас должна получиться сетка.

Заливка

Заливка осуществляется в необходимом объеме. Вы можете приготовить это сами. Для этого потребуется пропорция: одна часть цемента на две части щебня и пять частей песка. Цемент должен быть свежим - очищенным, а песок - просеянным. Смесь перемешивается в сухом виде.После этого добавляется вода. Под арматурную сетку необходимо положить несколько половинок кирпича. Арматура заливается раствором, перемешанным до однородности, до полного оседания. Конструкция должна быть немного приподнята над горизонтальным щитом. Работу можно продолжить, когда бетон полностью затвердеет. Во избежание сквозняков рекомендуется делать четвертинку сверху и по бокам проема по 5 см. По низу достаточно освободить 2 см.

При устройстве ЖБИ необходимо строго соблюдать технологию и соблюдать некоторые советы:

  1. Высота железобетонной перемычки должна составлять 1/20 размера самого проема, а ширина должна быть равна ширина стены.
  2. Диаметр арматурной сетки должен быть 14 мм. Этого достаточно, чтобы обеспечить необходимую прочность железобетонного пояса.
  3. Подождите, пока бетон полностью затвердеет. Не снимайте нижнюю часть опалубки и распорки раньше, чем через 25 дней.
  4. Джемперы должны быть надежными и качественными.
  5. Заливку следует выполнять только тогда, когда верх ленты находится заподлицо с кладкой. Это позволит избежать ненужных раскачиваний.
  6. Раствор для заполнения следует тщательно утрамбовать, чтобы не образовывались пустоты.
  7. Тип перемычки определяет вес всей конструкции.
  8. Для окон и дверей подходят ненесущие перекрытия с армированным поясом легкого веса.

Мощность

В строительстве широко применяется бетонная перемычка с армированным поясом. С его помощью увеличивается прочность и долговечность возводимого здания. Для разных дизайнов предусмотрены определенный вид изделия и соответствующий размер.

Сегодня есть возможность приобрести готовую продукцию.К тому же простота изготовления железобетонного пояса позволяет изготовить его самостоятельно.

При строительстве дома можно использовать как заводские, так и самодельные перемычки. На первый взгляд использование заводской продукции кажется более удобным и надежным: заказали - доставили вам, причем качество контролируется на заводе.

На самом деле сделать перемычки самостоятельно совсем несложно, а экономия значительная - нужно платить только за материалы, которые, как известно, дешевле готового изделия. О том, как сделать перемычки своими руками, будет рассказано ниже.

Сначала рассмотрим основные типы перемычек и варианты их использования:

  • несущие перемычки - балки усиленные (бывшие в употреблении) - используются для восприятия нагрузок от плит перекрытия;
  • ненесущие - балки (б) - воспринимают только нагрузку от кладки стены над проемом;
  • карандаши - тонкие ненесущие перемычки, применяемые в дверных проемах межкомнатных перегородок толщиной 120 мм;
  • балки - большие несущие перемычки;
  • Ригели
  • - прогоны с полкой, на которой делается упор на более высокие конструкции.

Наиболее распространены несущие и ненесущие перемычки, которые используются для оконных и дверных проемов. Технологию их изготовления и рассмотрим далее.


Итак, прежде чем приступить к изготовлению перемычек, необходимо определиться с их типом. Для небольших домов с легкими конструкциями крыши можно использовать ненесущие перемычки, чтобы обеспечить дополнительную экономию. Также «бешки» могут применяться в тех случаях, когда плиты перекрытия всех существующих этажей опираются на армированные ленты.Такие ремни сами воспринимают нагрузки и равномерно их распределяют.

Рассмотрим технологию изготовления перемычек. Для начала нужно сделать перемычку для лицевой кладки, роль которой будет играть уголок. Обычно используется уголок 100 мм, но не менее 75 мм. Уголок устанавливают таким образом, чтобы его вертикальная полка находилась не снаружи, а между лицевой и подкладочной кладкой, тогда он не будет заметен. Край угла должен располагаться заподлицо с четвертью окна.Это позволит при установке плотно прижать окно без образования трещин и щелей. Размер оконной четверти 50 мм.

Теперь рассмотрим два варианта изготовления перемычки: заливка прямо над проемом или на землю с последующей установкой в ​​проем. Какой вариант лучше? Принципиальной разницы нет. В первом случае придется повозиться с установкой опалубки, во втором - поднять и установить готовую перемычку вручную.Второй вариант более сложный, ведь не всегда можно нанять кран для подъема переборки. Также в этом случае необходимо будет сделать по две перемычки на окно шириной 150 мм каждая (толщина подкладочной кладки 300 мм: пеноблок и 100 мм утеплителя).

Если отдать предпочтение первому варианту - заливка перемычки в проем, можно сэкономить не только энергию, но также время и деньги. Важным преимуществом является то, что при таком изготовлении перемычки будет только одна, а не две, как во втором варианте.Правда, установка опалубки может вызвать ряд вопросов, ведь она должна не только надежно крепиться сама по себе, но и удерживать внутри достаточно тяжелый бетон.


Опалубка изготовлена ​​из деревянных досок толщиной 20-25 мм, из которых изготовлены панели. Доски крепятся между собой гвоздями или саморезами. Лучше и быстрее использовать саморезы, вкручивая их отверткой. Тогда опалубку тоже легко будет разобрать, открутив их.

Сначала в проем устанавливают горизонтальный щиток, опирающийся на опоры. Его можно ставить заподлицо с кладкой основы или немного выходить за ее пределы. Во втором случае вертикальный щит будет установлен поверх него, а не сбоку.


На горизонтальном щите в опалубке укладывается арматурная сетка, после чего вертикальный щит закрепляется саморезами. Для лучшего закрепления вертикального щитка при заливке его можно дополнительно привязать к кладочной сетке вязальной проволокой и натянуть.Это предотвратит смещение щита под нагрузкой от бетона и будет плотно прилегать к окну.


Между фасадной кладкой и перемычкой обязательно сделать изоляционный слой. Для этого можно использовать минеральную вату, как и в случае утепления стен. Толщина утеплителя - 100 мм. В опалубку укладывается минеральная вата, после чего заливается бетон.

У теплоизоляции перемычки минеральной ватой есть недостаток - окно, которое будет установлено в проем, будет упираться в поверхность ваты, и даже заполнение стыка пеной не даст стопроцентной фиксации оконной рамы... При использовании минеральной ваты откосы оконного проема необходимо укладывать подкладочным кирпичом так, чтобы окно упиралось в него и надежно фиксировалось с помощью пенополиуретана. Если этого не сделать, поролон снова будет соприкасаться с ватой, не обеспечив необходимого крепления оконной конструкции. Но при использовании подкладки на откосах придется заново их утеплять.


Чтобы не создавать себе лишних проблем и не дублировать слой утеплителя, можно сразу воспользоваться более простым и надежным способом утепления перемычки.В качестве утеплителя вместо минеральной ваты можно использовать экструдированный пенополистирол - пумпан, который, в отличие от ваты, имеет достаточно прочную поверхность. Толщина листов пампана 30 мм. При установке окна зазор между рамой и утеплителем заполняется пеной, которая упирается в твердую поверхность накачанного листа и надежно фиксирует окно в проеме. Дополнительный слой утеплителя в этом случае не нужен. Таким образом, при использовании твердого утеплителя можно сэкономить на утеплении откосов и получить надежное крепление окон.

Арматура перемычки

Диаметр арматуры перемычки зависит от ее типа. В данном случае была выбрана «бешка», воспринимающая минимум нагрузок и не несущая. Такой выбор был сделан благодаря наличию усиленного пояса и облегченной конструкции крыши. Для такой перемычки подойдет армирующая сетка из двух арматурных стержней диаметром 6-8 мм. По перемычке укладывается рабочая фурнитура. Стержни армирования следует скрепить между собой вязанием вязальной проволокой.Для их соединения сварка не применяется. В результате должна получиться сетка, напоминающая лестницу.


При установке горизонтальной опалубки обязательно использовать подпорки. Некоторые строители этого не делают, не учитывая довольно значительный вес бетона, который составляет около 2,5 т / м3. При заливке раствора в опалубку он может сместить щит или деформировать его, наклонившись вниз. Это обязательно скажется на форме перемычки, и исправить ее будет очень сложно.Так что лучше сразу позаботиться о надежной опалубке и ее жесткой конструкции.

При закреплении опоры, расположенной в центре проема, ее необходимо расположить ближе к окну. Внутренний край не провисает, так как он прикреплен к вертикальному щиту.

Заливка железобетонной перемычки своими руками

Для заполнения перемычки используется бетон марки 200. Для его изготовления вам потребуются цемент, песок и щебень в пропорциях соответственно 1: 2: 5.О технологии производства бетона вы можете прочитать на страницах нашего сайта.

При изготовлении бетонных конструкций для их забивания применяют электрические вибраторы. В этом случае можно обойтись без дополнительного оборудования. Для трамбовки можно использовать простую палку.

При заливке арматура должна быть немного приподнята над горизонтальным щитом, чтобы в дальнейшем она могла быть полностью утоплена в бетоне, не глядя. Для этого под арматурную сетку можно положить колотый кирпич толщиной 20 мм, а уже потом заливать бетонный раствор.

После заливки опалубку можно на вторые сутки демонтировать и сразу приступить к кладке стены над опалубкой.

Окно должно иметь четверть. Такое конструктивное решение защитит интерьер от попадания холодного воздуха и возникновения сквозняков, а также скроет трещины, залитые пенополиуретаном. Размеры четверти - 5 см по бокам окна и сверху, а по низу, где будет монтироваться подоконник - 2 см. Сделать его довольно просто, но в то же время многие в последнее время обходятся без него.И все же, если есть выбор, лучше сделать четверть на окно - это не только красиво, но и практично.

Итак, подведем итоги.

В первую очередь перемычки следует подбирать в зависимости от воспринимаемых ими нагрузок. Заливать их лучше сразу в проем, а не на земле - это сэкономит деньги и время.

Во вторых , окна лучше делать четвертью.

В-третьих, , перемычки для оконных и дверных проемов лучше выбирать самые простые - ненесущие.Для этого нужно позаботиться о наличии армированных ремней и максимально легких элементов конструкции.

Основная задача оконных систем - защита от погодных условий, сохранение тепла в доме. Безопасность и долговечность зависят от правильной установки окон.

Так как газобетон очень легко распилить, то с помощью специального уголка можно легко получить идеально ровный оконный проем.

Кладка из пенобетона над окном испытывает большие нагрузки не только при строительстве здания, но и при дальнейшей эксплуатации.

Общие понятия


Элементы армирования здания из газоблоков: 1 - стена из газоблоков; 2 - арматура в стыках плит перекрытия; 3 - пояс железобетонный; 4 - элементы утеплителя армопояса; 5 - усиление опорных зон перемычек; 6 - усиление подоконника; 7 - армирование глухих стен с большой площадью; 8 - усиление поддержки шва.

В стандартном корпусе для равномерного распределения нагрузки на боковые части всего оконного проема (и перегородок) арматура устанавливается с помощью чеканки таким образом, чтобы 12-миллиметровая арматура легко входила в паз.Последний заливается раствором, а внутрь паза укладывается арматура так, чтобы ее концы выступали более чем на полметра.

Ящики деревянные для окон в доме из газобетона изготавливаются без бороздок. После распиловки и строгания блоков необходимого размера подбираются четвертины и пазы. На обоих концах каждой планки прорезаны шипы и петельки. Далее собираем «мозаику» в коробку. Часто нижнюю планку оставляют нетронутой.

Технология возведения окон и перегородок зависит от используемых несущих или ненесущих перемычек, узлов, поддерживающих стены.Если используются оконные рамы, они вставляются в проем и закрепляются гвоздями или анкерными болтами.

Швы между стеной и коробом утепляют пенополиуретаном или минеральной плитой.

Установка перемычек над оконными проемами - сложный этап в работе, требующий внимательности, старательности и соблюдения технологий. Опору любой перемычки на стене из газобетона необходимо устанавливать на длину более 2 м. Далее проем делают следующим образом.С учетом толщины стенок ставят одну-две перемычки, расположенные плотно друг к другу. Если ширина окна 1,2 м и более, его необходимо усилить, увеличив опору до 2,5 м.


При строительстве зданий из газобетона используются следующие перемычки:

В зависимости от района усиления:

    Несущие
  • усилены в растянутой зоне рабочей арматурой, рассчитанной на прочность на изгиб, срез опоры, прогиб, усилие сдвига;
  • ненесущие конструктивно армированные (газовые и железобетонные перемычки).

В зависимости от используемого материала:

  • газобетон, разделенный на перемычки из пеноблоков П-образной формы и железобетонные перемычки из пенобетона;
  • железобетон;
  • деревянный;
  • металлопрокат - уголки, двутавры, швеллеры.

Установка перемычки


Оконный проем и перегородки в стенах из газобетона отгораживаются сборными перемычками из бруса или монолита.Сборно-монолитные перемычки изготавливаются из блоков U-образного тяжелого бетона (М200) с помощью несъемной опалубки. П-блоки - это блоки из газобетона определенного формата, в пределах сечения которых производится арматура. Стены П-блока выполняют функцию опалубки (несущей способности) монолитных перемычек и теплоизоляции. Каркас выполнен из стальной арматуры класса А III. Сборные переборки в зависимости от размеров и веса могут изготавливаться подъемными механизмами или самостоятельно вручную.Далее перемычки кладут только на раствор, используемый для кладки стен. Оконный проем из газобетона не имеет четверти. Деревянные ящики крепятся оцинкованными гвоздями или металлическими ершами. Зазоры между оконным проемом и коробом заделываются утеплителем с эластичными прокладками или поролоном, откосы обрабатываются штукатуркой.

Наружные подоконники защищены стальным водостоком с крыши.


Оконный проем перекрывается П-образными блоками (сборно-монолитными перемычками) в несколько этапов.

  1. Установка П-образных блоков широкой частью к внешней стороне стен на подготовленное основание на глубину не менее 2,5 м. В случае изготовления блочных перемычек над проемом временные опоры устанавливаются до их укладки. Чтобы исключить провисание перемычки, опора окон должна быть надежной.
  2. Оконный проем также требует оклейки. Вертикальные швы между U-образными блоками проклеиваются раствором для тонкого шитья.
  3. Проверка ровности строительным уровнем и, при необходимости, выравнивание кладки резиновым молотком.
  4. Чтобы правильно сформировать проем, нужно выполнить армирование. В образовавшуюся полость между углублениями П-образных блоков закладывается арматура (каркас) таким образом, чтобы был обеспечен бетонный перекрытие со всех сторон.
  5. Изоляционная кладка (например, пенополистирол) между арматурой и внешней стеной U-образного блока.
  6. Проем в районе П-переборки смачивается водой.
  7. Заполнение пустот в блоках утрамбованным мелкозернистым бетоном.Состав бетона и арматуры подбирается с учетом воспринимаемой нагрузки.
  8. Выравнивание бетонной поверхности.
  9. Снятие временных опор после полного схватывания бетонного раствора в П-образных газобетонных блоках.

Установка усиленных перемычек

Расположение анкеров в районе оконных и дверных проемов при облицовке газобетонных стен кирпичом: 1. Облицовочная стена из кирпича.2. Якорь.

Для упрощения работы можно приобрести готовые перемычки из армированного автоклавного газобетона прямоугольного сечения, перекрывающие пролеты окон и перегородок не более 2,5 м. Усиленные перемычки отличаются прочностью, благодаря объемному каркасу из стали, покрытой антикоррозийным составом. Они также имеют равномерное распределение нагрузки, что упрощает выбор перемычек. Основная проблема при строительстве домов из газобетона - это появление мостиков холода из окон.Теплопроводность железобетонной перемычки невысока, вследствие чего исчезает вероятность возникновения мостиков холода. В результате установки таких перемычек получается однородное основание под штукатурку. Существует множество размеров перемычек, подходящих для блоков любой ширины. Таким образом, усиленные перемычки имеют ряд преимуществ. Во-первых, низкая теплопроводность. Во-вторых, легкий вес. В-третьих, высокая огнестойкость. Наконец, точные геометрические размеры. Такой вариант значительно экономит время на возведение построек и является наиболее экологически чистым.

Усиленная переборка используется как однопролетная балка, воспринимающая нагрузку по всей своей длине.

Схема расположения точек крепления коробки оконного блока в проеме стены: 1- места несъемного крепления конструкции к стене

Для получения перемычки необходимой ширины окна выполняем несколько действий:

  1. Комбинации армированных перемычек изготавливаем подъемным транспортом, например, краном или самостоятельно.Установите перемычку стрелкой вверх. Глубина опоры должна быть не менее 25 см, более оптимальная - 30 см кладки, ширина - равной ширине блока, высота - равной высоте одного-двух блоков. Также можно использовать сразу две перемычки. Монтаж оконных опор выполняется только в монолитных блоках.
  2. Скрепляем перемычки между собой и в местах опор с помощью клея или раствора для мелкошовных работ. Ни в коем случае нельзя деформировать перемычку с целью ее укорачивания, сверления отверстий и каким-либо образом нарушать целостность поперечного сечения блока.В противном случае это приведет к потере теплозащиты, деформации, прогибу.
  3. Следующие перемычки укладываем плотно друг к другу резиновым молотком.
  4. Выравниваем поверхность перемычек рубанком.
  5. Ждем схватывания смеси для мелкозернистой кладки.

Установка перемычки из металлического уголка

Газобетон легко резать специальной пилой. Специальный уголок способствует оптимально ровному сечению, в результате чего выбрать подходящий размер блока для окна не составит труда.Важно отметить, что отрезанный блок вставляется длиной более метра. С помощью заранее купленных блоков разного размера можно легко регулировать высоту окон, либо разрезая блок, либо выбирая блоки разного размера.

Бетонные перемычки, обладающие свойством высокой теплопроводности, в отличие от газобетона, требуют дополнительной изоляции, например, с помощью полистирола. Процесс трудоемкий (пенобетон, пенополистирол, бетон) и требует профессионального вмешательства.Такие перемычки лучше устанавливать на широкие окна. К тому же утеплитель поспособствует ослаблению каркаса, потере паропроницаемости. Последний способствует образованию конденсата и плесени внутри окна.

Один из самых надежных и простых способов установки газобетонного блока на перемычки - уложить перемычки из металлического уголка в тело газобетонного блока на расстоянии 1/3 ширины от края. Если ширина окон до 1.2 м, то подойдет 50-й угол, если до 2 м - 75-й угол. Металлический уголок прочный, поэтому способен удерживать ряд склеенных газосиликатных блоков. Чтобы обеспечить максимальную прочность стен, пенобетон укладывают клеем с перевязкой. Преимущество металлического уголка в том, что кладка снаружи выглядит равномерно. Размеры железобетонных перемычек зависят от нагрузки окон и перегородок, давления от незакрепленной кладки. Различают следующие профили перемычек:

  • швеллеры, двутавры;
  • фасонные трубы;
  • уголок стальной горячекатаный;
  • Углы стальные неравнополочные и равнополочные.

По конструктивным соображениям удобнее использовать четыре угла вместо двух. Прокатные металлические профили должны опираться на стену более чем на 25 см и 40-50 см в сейсмоопасных регионах.

Применение монолитных железобетонных перемычек - трудоемкий процесс. В технологию установки такой перемычки входит:

  • выбор высоты;
  • арматура;
  • установка опалубки;
  • опора опалубки;
  • переплет арматурный;
  • Бетонирование арматуры.

Деревянные перемычки - наиболее экономичный вариант с низким коэффициентом теплопроводности. Главный недостаток - ненадежность того, что проемы будут иметь, ввиду этого использование перемычек из дерева нецелесообразно.


Чтобы исключить образование трещин, конденсата, плесени, плесени, снизить звукоизоляцию, необходимо соблюдать все технологические приемы:

  1. Выравнивание поверхности откосов кладки.
  2. Пропитка проема грунтовкой.
  3. Удаление грязи, мусора.
  4. Нанесение грунтовки на проемы в местах приклеивания лент.
  5. Теплоизоляция внутренних откосов.
  6. Подготовка уплотнительных и изоляционных лент равной ширине окна плюс 2 см.
  7. Наклеивание пароизоляционной ленты шириной 60 мм на вертикальную и горизонтальную верхние стороны откоса на расстоянии 30 мм от каждой стороны проема с помощью упора.Не выдергивайте ленту. Склеивать ленту нужно ровным слоем без пузырей и складок.
  8. Тщательная заделка ленты в местах стыков (стыковка допускается сверху вниз, не более одной на отверстие).
  9. Наклеивание паропроницаемой герметизирующей ленты сначала на вертикальные стороны, затем на горизонтальный потолок, которую можно укладывать как на раму, так и на поверхность оконного проема. В этом случае защитная бумажная лента удаляется. Сечение паропроницаемой ленты должно составлять более 70% длины окна, пережимающего ленту.
  10. Установка и крепление окна так, чтобы не порвать ленты, приклеенные к оконному проему.
  11. Вставка опорных блоков, не мешающих закреплению лент.
  12. Заполнение предварительно увлажненных швов пенополиуретаном для тепло-, звукоизоляции и прочности равномерно снизу вверх, толщиной 40 мм.
  13. Приклеивание свободного края пароизоляционной ленты к поверхности блока.
  14. Крепление наличников, водостока и подоконника.
  15. Герметизация трещин с открытыми отверстиями.

Перечень инструментов и материалов

Необходимые инструменты:

    молоток
  • ;
  • штроборез;
  • каретка;
  • ковш;
  • терка;
  • ножовка по газобетону;
  • строительный уровень;
  • молоток резиновый;
  • Самолет
  • ;
  • рулетка;
  • мастер ОК;
  • шпатель;
  • уровень линейки, линейка;
  • дрель со специальной насадкой;
  • бетономешалка;
  • перчатки;
  • ковш.

Необходимые материалы:

  • пенополистирол;
  • стальная арматура;
  • U-блоки / перемычки из газобетона;
  • гвоздь оцинкованный / ершики металлические;
  • раствор для тонких швов;
  • бетонный раствор;
  • штукатурка;
  • Пенополиуретан
  • .

Материалы для бетонного раствора:

  • цемент;
  • вода;
  • песок;
  • или готовое решение.

Блоки перемычек AAC, Блоки из пенобетона для автоклава, Блоки Aerocon, Блоки AAC, Блоки Rectangle Fusion, ब्लॉक в Gummidipoondi Taluk, Tiruvallur, P Metel Powder Compant Lmt

Блоки перемычек AAC, Блоки из пенобетона для автоклавов, Блоки из пенобетона AAC, Блоки из газобетона AAC Rectangle Fusion Blocks, ब्लॉक в Gummidipoondi Taluk, Tiruvallur, P Metel Powder Compant Lmt | ID: 11800
8
Уведомление : преобразование массива в строку в / home / indiamart / public_html / prod-fcp / cgi / view / product_details.php на линии 290

Спецификация продукта

Цвет кирпича / блока Светло-серый

Описание продукта

Это сборные балки, используемые для закрытия окон, дверных проемов и других проемов как в несущих, так и в ненесущих кирпичных стенах.

Перемычки AAC - это армированные элементы, аналогичные панелям. Перемычки доступны в блоках стандартной толщины. Перемычки также используются в качестве удобрений под концевых опорах железобетонных балок, чтобы распределить высокие напряжения подшипников в несущую стену AAC. Колонна проста в обработке. Для заполнения любого большого проема лучше всего подойдут перемычки AAC.

Характеристики

  • Простая и быстрая установка
  • Избегает использования древесины и сокращает время ожидания для затвердевания
  • Доступны различной толщины
  • Перемычки могут использоваться для закрытия любого большого проема
  • Предлагает легкая обрабатываемость

Заинтересовал этот товар? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта


О компании

Правовой статус компании с ограниченной ответственностью (Ltd./Pvt.Ltd.)

Характер бизнеса Производитель

Участник IndiaMART с декабря 2015 г.

GST33AAACT4262E1ZQ

Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

25 долларов США.2 миллиарда производителей автоклавного ячеистого бетона по всему миру к 2025 году

ДУБЛИН, 3 июля 2020 г. / PRNewswire / - "Рынок автоклавного ячеистого бетона (AAC) по элементам (блоки, балки и перемычки, облицовочные панели, стеновые панели, панели крыши, элементы пола)", промышленность конечного использования (жилая, Нежилое) и Отчет «Регион - Глобальный прогноз до 2025 года» был добавлен в предложение ResearchAndMarkets.com.

По прогнозам, объем мирового рынка автоклавного ячеистого бетона (AAC) вырастет с 18 долларов США.От 8 миллиардов в 2020 году до 25,2 миллиарда долларов США к 2025 году при среднегодовом темпе роста 6,0% в период с 2020 по 2025 год.

Основными движущими факторами являются растущая урбанизация и индустриализация, рост в секторе инфраструктуры, растущий спрос на легкие строительные материалы, рост предпочтение недорогих домов и постоянно растущее внимание к экологичным и звукоизоляционным зданиям являются факторами, движущими рынок. Однако ожидается, что стоимость, связанная с AAC, и недостаточная осведомленность ограничат этот рынок.Сосредоточение внимания на строительных проектах, подверженных землетрясениям, и низкое проникновение на рынок, как ожидается, откроют значительные возможности для роста производителям AAC. Серьезной проблемой, с которой сталкиваются игроки на этом рынке, является хрупкость этих материалов.

Ожидается, что сегмент блоков будет расти с максимальным среднегодовым темпом роста в течение прогнозируемого периода на рынке AAC.

Элемент блоков - это самый крупный и быстрорастущий сегмент, связанный с увеличением спроса на блоки AAC как в жилых, так и в нежилых отраслях.Помимо изоляционных свойств блоков AAC, одним из их преимуществ в строительстве является их быстрая и простая установка, поскольку материал можно фрезеровать, шлифовать и резать по размеру на месте.

Ожидается, что нежилой сегмент будет самой быстрорастущей отраслью конечного использования в течение прогнозируемого периода на рынке AAC с точки зрения объема

Два самых важных фактора, которые необходимо учитывать при проектировании коммерческого здания эстетичность и функциональность. AAC - один из самых производимых строительных материалов в мире после бетона.AAC производится в основном в виде блоков и панелей. В отличие от бетонных блоков, блоки AAC являются прочными, без формованных отверстий под сердечник. Четыре дюйма AAC имеют 4-часовую огнестойкость, что делает его идеальным в коммерческих зданиях для ограждения стальных колонн, окружающих шахт лифтов и других требований пожаротушения.

AAC предлагает высокоэффективную теплоизоляцию, оптимальную защиту от огня и кладку с отличной несущей способностью. Крупноформатные сборные панели AAC используются в крупных строительных проектах, таких как логистические центры, склады и производственные объекты, а также центры мероприятий и спортивные залы.AAC используется не только для строительства внутренних листов полых стен и перегородок, но также для внутренних, внешних и брандмауэров как в несущих, так и в ненесущих конструкциях.

Ожидается, что Азиатско-Тихоокеанский регион станет крупнейшим рынком AAC в течение прогнозируемого периода.

Азиатско-Тихоокеанский регион был крупнейшим рынком для AAC в 2019 году. Большой размер рынка в регионе объясняется ростом строительной отрасли. Кроме того, ожидается, что растущее понимание и исключительные свойства материала увеличат общее проникновение на рынок.

Ключевые темы:

1 Введение

2 Методология исследования

3 Краткое содержание

4 Анализ премиум-класса
4.1 Привлекательные возможности на рынке AAC
4.2 Рынок AAC, по элементам
4.3 Рынок AAC, по конечному использованию Отрасль
4,4 Рынок AAC по регионам
4,5 APAC: Рынок AAC
4,6 Рынок AAC: основные страны

5 Обзор рынка
5.1 Введение
5.2 Динамика рынка
5.2.1 Движущие силы
5.2.1.1 Рост урбанизации и индустриализации и рост сектора инфраструктуры
5.2.1.2 Растущая потребность в легких строительных материалах
5.2.1.3 Растущее предпочтение недорогих домов
5.2.1.4 Рост Сосредоточьтесь на зеленых и звукоизолированных зданиях
5.2.2 Ограничения
5.2.2.1 Затраты, связанные с AAC и недостатком осведомленности
5.2.3 Возможности
5.2.3.1 Сосредоточьтесь на строительных проектах с высокой вероятностью землетрясений и других стихийных бедствий
5.2.3.2 Низкое проникновение на рынок предлагает значительные рыночные возможности
5.2.4 Проблемы
5.2.4.1 Взлом продуктов AAC
5.3 Анализ пяти сил Портера
5.3.1 Угроза заменителей
5.3.2 Торговая сила покупателей
5.3.3 Угроза Новые участники
5.3.4 Сила поставщиков
5.3.5 Интенсивность конкурентного соперничества
5.4 Факторы окружающей среды

6 Рынок автоклавного газобетона по элементам
6.1 Введение
6.2 блока
6.2.1 Блоки AAC по объему содержат 60-85% воздуха
6.3 Балки и перемычки
6.3.1 Перемычки AAC подходят как для несущих, так и для ненесущих каменных стен
6.4 Панели облицовки
6.4.1 Панели облицовки AAC Снижает потребление энергии
6.5 Панели крыши
6.5.1 Кровельные панели AAC снижают передачу тепла
6.6 Стеновые панели
6.6.1 Стеновые панели AAC обеспечивают превосходные звукопоглощающие и сейсмостойкие свойства
6.7 Элементы пола
6.7.1 Использование элементов перекрытия AAC снижает шум между этажами
6.8 Другое

7 Рынок автоклавного газобетона, по отраслям конечного использования
7.1 Введение
7.2 Жилые дома
7.2.1 AAC является предпочтительным материалом для устойчивых жилых домов
7.3 Не- Жилой сектор
7.3.1 Крупноформатные сборные панели AAC используются в крупномасштабном строительстве

8 Рынок автоклавного газобетона по регионам
8.1 Введение
8.2 APAC
8.2.1 Китай
8.2.1.1 Высокий спрос на экологически чистый строительный материал для стимулирования рынка AAC в Китае
8.2.2 Япония
8.2.2.1 AAC широко используется из-за его легкости в сейсмоопасной Японии
8,2 .3 Индия
8.2.3.1 Вновь принятый «зеленый» строительный материал AAC, заменяющий обычные кирпичи из красной глины в Индии
8.2.4 Южная Корея
8.2.4.1 Блоки AAC широко используются в Южной Корее для минимизации охлаждающих и нагревающих нагрузок в зданиях
8.2. 5 Австралия
8.2.5.1 Улучшенный инвестиционный сценарий в коммерческом строительстве будет стимулировать спрос на AAC
8.2.6 Остальная часть APAC
8.3 Европа
8.3.1 Германия
8.3.1.1 Германия стремится к 2050 году иметь почти климатически нейтральный фонд зданий
8.3. 2 UK
8.3.2.1 Изменения в строительных нормах и решениях для улучшения тепловых и акустических характеристик, определяющие рынок
8.3.3 Остальная часть Западной Европы
8.3.4 Скандинавия
8.3.4.1 AAC, впервые разработанный в Скандинавии и теперь широко используемый в зданиях
8.3.5 Россия
8.3.5.1 Спрос на AAC высокий в России, несмотря на общий спад в строительстве
8.3.6 Польша
8.3.6.1 Рост жилищного строительства в Польше Увеличение спроса на строительные материалы AAC
8.3.7 Остальные страны Европы
8.4 Северная Америка
8.4.1 US
8.4.1.1 Спрос на AAC растет у нас в часто затопляемых районах из-за его влагопоглощающей способности
8.4.2 Канада
8.4.2.1 AAC теперь широко применяется в Канаде из-за его свойства термостойкости
8.4.3 Мексика
8.4.3.1 Быстро развивающаяся инфраструктура привлекает ведущих производителей АКБ в стране
8.5 Ближний Восток и Африка
8.5.1 Турция
8.5.1.1 Блоки - наиболее широко используемые материалы АКК в Турции
8.5.2 ОАЭ
8.5.2.1 AAC принят и одобрен в ОАЭ для использования во многих престижных проектах
8.5.3 Саудовская Аравия
8.5.3.1 Несколько текущих и предстоящих инфраструктурных проектов для повышения спроса на материалы AAC
8.5.4 Южная Африка
8.5.4.1 Ожидается, что рост частных инвестиций в строительный сектор будет стимулировать рынок AAC
8.5.5 Остальной Ближний Восток и Африка
8.6 Южная Америка
8.6.1 Бразилия
8.6.1.1 Бразилия свидетельствует о растущем спросе на материалы AAC в развитии инфраструктуры
8.6. 2 Аргентина
8.6.2.1 Благоприятные перспективы развития строительной отрасли способствуют росту рынка газобетона
8.6.3 Остальная часть Южной Америки

9 Конкурентная среда
9.1 Введение
9.2 Карта конкурентного лидерства
9.2.1 Видные лидеры
9.2.2 Новаторы
9.2.3 Динамические дифференциаторы
9.2.4 Развивающиеся компании
9.3 Сила продуктового портфеля
9.4 Превосходство бизнес-стратегии
9.5 Конкурентный сценарий
9.5.1 Инвестиции и расширение
9.5.2 Слияния и поглощения

10 Профиль компании
10.1 H + H International A / S
10.1.1 Обзор бизнеса
10.1.2 Предлагаемые продукты
10.1.3 SWOT-анализ
10.2 Buildmate Projects Pvt. Ltd.
10.2.1 Обзор бизнеса
10.2.2 Предлагаемые продукты
10.3 Biltech Building Elements Limited (BBEL)
10.3.1 Обзор бизнеса
10.3.2 Предлагаемые продукты
10.3.3 Последние изменения
10.4 Aercon AAC
10.4.1 Бизнес Обзор
10.4.2 Предлагаемые продукты
10.5 Solbet Splka Z OO
10.5.1 Обзор бизнеса
10.5.2 Предлагаемые продукты
10.6 AKG Gazbeton
10.6.1 Обзор бизнеса
10.6.2 Предлагаемые продукты
10.6.3 SWOT-анализ
10.6.4 Право AKG Gazbeston на победу
10.7 UAL Industries Ltd.
10.7.1 Обзор бизнеса
10.7.2 Предлагаемые продукты
10.7.3 SWOT-анализ
10.7.4 Право UAL на победу
10.8 JK Lakshmi Cement Ltd .
10.8.1 Обзор бизнеса
10.8.2 Предлагаемые продукты
10.8.3 SWOT-анализ
10.8.4 Право JK Lakshmi Cement на победу
10.9 Quinn Building Products
10.9.1 Обзор бизнеса
10.9.2 Предлагаемые продукты
10.9.3 SWOT-анализ
10.9.4 Право Quinn на победу
10.10 CSR Limited
10.10.1 Обзор бизнеса
10.10.2 Предлагаемые продукты
10.10.3 Последние разработки
10.10.4 SWOT-анализ
10.10.5 Право CSR Limited на победу
10.11 Xella International GmbH
10.11. 1 Обзор бизнеса
10.11.2 Предлагаемая продукция
10.12 Ultratech Cement Ltd.
10.12.1 Обзор бизнеса
10.12.2 Предлагаемая продукция
10.13 Bauroc As
10.13.1 Обзор бизнеса
10.13.2 Предлагаемая продукция
10.14 Wehrhahn GmbH
10.14.1 Обзор бизнеса
10.14.2 Предлагаемая продукция
10.15 Mepcrete
10.16 Magna Green Building Products
10.17 Kipas AS
10.18 Acico
10.19 Brickwell
10.20 Shandong Tongde Building Materials Co. Ltd.
10.21 Parin Beton Amood Company
10.22 Eastland Building Materials Co. Ltd.
10.23 Masa Group
10.24 Broco Industries
10.25 Eco Green Products Pvt. Ltd.

11 Приложение
11.1 Руководство по обсуждениям
11.2 Магазин знаний
11.3 Доступная настройка
11.4 Связанные отчеты
11.5 Сведения об авторе

Для получения дополнительной информации об этом отчете посетите https://www.researchandmarkets.com/r/80z896

Research and Markets также предлагает услуги Custom Research, обеспечивающие целенаправленное, всестороннее и индивидуальное исследование.


Контактное лицо для СМИ:

Исследования и рынки
Лаура Вуд, старший менеджер
[адрес электронной почты защищен]

Для Э.Часы работы офиса ST Звоните + 1-917-300-0470
Для бесплатного звонка в США / Канаду + 1-800-526-8630
В часы работы GMT звоните + 353-1-416-8900

Факс в США: 646-607 -1904
Факс (за пределами США): + 353-1-481-1716

ИСТОЧНИКИ Исследования и рынки

Ссылки по теме

http://www.researchandmarkets.com

Экспериментальное исследование перемычек из автоклавного пенобетона, усиленных стеклом FRP с внешней связкой - Penn State

TY - JOUR

T1 - Экспериментальное исследование перемычек из автоклавного пенобетона, усиленных стеклом с внешней связкой FRP

AU - Memari, Ali M.

AU - Lepage, Andres

AU - Setthachayanon, Jarin

PY - 2010/11/1

Y1 - 2010/11/1

N2 - В этой статье представлены экспериментальные данные, полученные при четырехточечном нагружении AAC перемычки и сравнивает измеренные разрушающие нагрузки с допустимыми нагрузками, рассчитанными с использованием обычного метода расчета прочности. Армированные волокном полимерные ткани (FRP) используются для усиления существующих бетонных конструкций в качестве альтернативы стальным пластинам, склеиваемым снаружи.Были разработаны подходы к проектированию для нанесения FRP на обычные бетонные поверхности, но есть и другие типы бетонных материалов, которые недостаточно изучены для применения FRP. Автоклавный газобетон (AAC) - один из таких материалов, представленных на рынке США в середине 1990-х годов. Существует интерес в оценке осуществимости применения FRP для модернизации существующих конструкций или компонентов, изготовленных из AAC (например, перемычек AAC, панелей пола, стеновых панелей и т. Д.). Образцы, использованные в этом исследовании, включают перемычки AAC без FRP и с двумя альтернативными схемами FRP, нанесенными на внешние поверхности перемычки для изгиба и усиления сдвига.Образцы обычного железобетона также были испытаны для сравнения с AAC, когда оба усилены FRP. Измеренные данные испытаний обеспечивают основу для оценки точности существующих уравнений расчета прочности для прогнозирования способности таких образцов. Результаты испытаний показывают, что применение FRP в нижней части перемычек в сочетании с U-образной оберткой на концах перемычек увеличивает грузоподъемность и прогибающую способность. Сравнение результатов испытаний и рассчитанных значений прочности показывает, что существующие рекомендации, такие как ACI 440.2R и ACI 523.4R дают надежные оценки прочности на сдвиг и изгиб для перемычек из AAC из стеклопластика.

AB - В этой статье представлены экспериментальные данные, полученные при четырехточечном нагружении перемычек AAC, и сравнение измеренных разрушающих нагрузок с нагрузками, прогнозируемыми с использованием обычного метода расчета прочности. Армированные волокном полимерные ткани (FRP) используются для усиления существующих бетонных конструкций в качестве альтернативы стальным пластинам, склеиваемым снаружи. Были разработаны подходы к проектированию для нанесения FRP на обычные бетонные поверхности, но есть и другие типы бетонных материалов, которые недостаточно изучены для применения FRP.Автоклавный газобетон (AAC) - один из таких материалов, представленных на рынке США в середине 1990-х годов. Существует интерес в оценке осуществимости применения FRP для модернизации существующих конструкций или компонентов, изготовленных из AAC (например, перемычек AAC, панелей пола, стеновых панелей и т. Д.). Образцы, использованные в этом исследовании, включают перемычки AAC без FRP и с двумя альтернативными схемами FRP, нанесенными на внешние поверхности перемычки для изгиба и усиления сдвига. Образцы обычного железобетона также были испытаны для сравнения с AAC, когда оба усилены FRP.Измеренные данные испытаний обеспечивают основу для оценки точности существующих уравнений расчета прочности для прогнозирования способности таких образцов. Результаты испытаний показывают, что применение FRP в нижней части перемычек в сочетании с U-образной оберткой на концах перемычек увеличивает грузоподъемность и прогибающую способность. Сравнение результатов испытаний и расчетной прочности показывает, что существующие руководящие принципы, такие как ACI 440.2R и ACI 523.4R, дают надежные оценки прочности на сдвиг и изгиб для перемычек AAC с усилением FRP.

UR - http://www.scopus.com/inward/record.url?scp=78649675173&partnerID=8YFLogxK

UR - http://www.scopus.com/inward/citedby.url?scp=78649675173&partnerLogx=8Y

U2 - 10.1177 / 0731684410373413

DO - 10.1177 / 0731684410373413

M3 - Артикул

AN - SCOPUS: 78649675173

VL - 29

SP -

из пластмассы и EP Композиты

JF - Журнал армированных пластиков и композитов

SN - 0731-6844

IS - 22

ER -

Газобетонные блоки дверной проем с металлической перемычкой Фотография, картинки, изображения и сток-фотография без роялти.Изображение 120964902.

газобетонные блоки дверной проем с металлической перемычкой Фотография, картинки, изображения и сток-фотография без роялти. Изображение 120964902.

Подъездной путь из газобетонных блоков с металлической перемычкой. Бетонные блоки с металлическими перемычками и пористым утеплителем на двери в помещении незавершенного строительства, строительство и продажа, концепция нового образа жизни.Интерьер домашней комнаты с бетонной стеной и металлическим газированным полом, перемычка из лепных блоков. Внутренняя отделка дома, штукатурка дверей и подъезд к дому.

S M L XL

Таблица размеров

Размер изображения Идеально подходит для
S Интернет и блоги, социальные сети и мобильные приложения.
M Брошюры и каталоги, журналы и открытки.
л Плакаты и баннеры для дома и улицы.
XL Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

4256 x 2821 пикселей | 36.0 см x 23,9 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

4256 x 2821 пикселей | 36,0 см x 23,9 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

  • Попробовать 1 месяц на 2209 pyб
  • Загрузите 10 фотографий или векторов.
  • Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь со своим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

Дверные перемычки из газобетона. Преимущества мостов из газобетона

В газобетонном доме оконные и дверные проемы нуждаются в дополнительном армировании. Это может быть монолитный бетон, а также на углах или арматурных стержнях. Они отличаются стоимостью, экономичностью, скоростью монтажа. Точные параметры опорной области перемычек, их длины и ширины, вычисляются в зависимости от ширины оконного проема и высота укладки над ним.



В домах предусмотрена минимальная ширина опоры 60 см. При уменьшении ширины требуется армирование вертикальных опор: армирование путем заливки стальных стержней внутри О-образных блоков или укладки стержней в вертикальный паз рядом с проемом с последующей фиксацией арматуры в фундаменте и плитах перекрытия.

Укладка готовых перемычек из газобетона

Для усиления зазоров строители часто используют заводские решения, так как перемычку над окном из газобетона проще всего сделать из готовых железобетонных изделий.Готовые перемычки используются для перекрытия проемов шириной до 2,5 м.



Перемычки изготавливаются из арматурного каркаса и газобетона марок Д500-Д700 с повышенной прочностью на сжатие. Возможно изготовление на заказ - под конкретные параметры строящегося дома.

Особенности

Достоинства готовых перемычек из газобетона:

  • высокая скорость укладки;
  • отсутствие «мостиков холода»;
  • относительно легкий вес.

Гладкая поверхность и четкая форма изделия не портят ровность кирпичной стены, поэтому его можно использовать для внешней отделки. фасадная краска или тонкослойная штукатурка. Большим плюсом является также однородность поверхности стены при оштукатуривании.

Перемычки над окнами в доме из газобетона устанавливаются на цельные блоки, с опорой не менее 25-30 см с каждой стороны кладки. Продольные полости заполняются клеем или цементным раствором.Удобно, когда толщина бруса совпадает с толщиной кладки, а высота - с высотой блока. При строительстве дома с толстыми стенами допускается использование нескольких изделий. Например, для стены толщиной 500 мм можно приобрести 2 балки толщиной 300 и 200 мм и уложить их над одним проемом.


Правильное положение перемычек газобетона при укладке обозначается маркировкой. Не допускается установка балок вертикально или снизу вверх.Также запрещается отпиливать часть изделия, сверлить в нем отверстия, пазы или иным образом действовать механически, так как это снижает его несущую способность.

Изделия для несущих стен изготавливаются толщиной не менее 200 мм. Одна большая перемычка может весить около 100-200 кг, поэтому для установки может потребоваться подъемник. Если вы хотите укрепить проем в навесных стенах, можно использовать балки из газобетона толщиной от 100 до 150 мм. Их вес редко превышает 50 кг, поэтому при установке можно обойтись без специального оборудования.

Единственный недостаток готовой продукции - высокая стоимость. Поэтому при поиске экономичных вариантов, как сделать перемычки над окном из газобетона, предпочтение отдается менее затратным методам.

Перемычки U-образного блока

Один из распространенных вариантов - изготовление балок в несъемной опалубке - газобетонных П-блоков марки Д500 и выше. Этот способ позволяет получить ровную внешнюю поверхность с непрерывным рисунком кладки и подходит для усиления проемов до 3 м.


Устройство техники

Устройство перемычек из U-блоков выполняется в несколько этапов:

  • 1. По уровню верхней линии кладки устанавливается сплошная доска и закрепляется подпорками так, чтобы перемычка из газобетона не прогибалась под весом залитого бетона. Стойки могут быть изготовлены из самых разных материалов - деревянных брусков, металлических труб, кирпичных колонн и т. Д.
  • 2. Лотковые блоки укладываются на доску толстой стенкой наружу так, чтобы края конструкции входили в кладку не менее чем на 25 см с каждой стороны.Проклеиваются вертикальные швы и горизонтальный отрезок опоры.
  • 3. Для изоляции конструкции листы или листы высокой плотности можно положить внутрь блоков от внешней стены.

  • 4. Даже для изготовления перемычек над окнами в доме из газобетона подойдет арматура. Для него используются диаметром 12-16 мм, покрытые антикоррозионным составом, вязальная и кольцевая проволока.
  • 5. Смешанный бетон М200 залил внутрь конструкции, утрамбовал и выровнял по верхней грани блоков.Важно, чтобы смесь покрывала арматуру со всех сторон.

В некоторых случаях для лучшего распределения нагрузки используется горизонтальное армирование кладки в предыдущем ряду, откуда устанавливается перемычка. Снимите доску, временные подпорки и продолжайте строительство после высыхания бетона. Сроки зависят от погодных условий и температурного режима воздуха.

Перемычки бетонные монолитные

Способ заливки монолитных бетонных балок - один из самых дешевых вариантов устройства перемычек над окнами в стенах из газобетона.Этот способ наиболее хлопотный, но позволяет создать прочную конструкцию, хорошо выдерживающую любые нагрузки. Серьезным недостатком этого метода является то, что исчезает однородность поверхности стены, что крайне нежелательно при оштукатуривании тонкого слоя бетонной стены.


Высокая теплопроводность бетона должна будет компенсировать местное утепление.

Технология производства

Создание монолитной балки во многом напоминает устройство перемычек из блоков лотка, но также имеет существенные отличия.Работы выполняются в следующем порядке:

  • Монтируется съемная опалубка из листовых или листовых материалов (фанера и др.). Конструкция усилена поперечными и вертикальными стержнями с шагом не более 50 см и опорами. Опалубка строится после укладки блочного ряда. Для нее оставьте по 20-30 см свободного пространства по обе стороны от проема.
  • В готовой опалубке с наружной части стены крепится утеплитель. Для мокрых работ чаще всего используются листы пенополистирола.
  • После арматурный каркас из стальных стержней. Для формирования каркаса лучше использовать кольцо и вязальную проволоку, но для небольших домов с легким кровельным покрытием можно использовать стальную армирующую сетку. Его нарезают на квадраты, к которым при помощи вязальной проволоки крепят стержни.
  • Далее укомплектованная опалубка заливается раствором М200 - М300 на высоту ряда блоков, утрамбовывается и выравнивается.

Боковую опалубку можно снять после застывания раствора, а нижнюю горизонтальную доску лучше оставить до полного высыхания.В жаркую погоду стоит регулярно смачивать бетон, пока он не достигнет должной прочности.

Наружная часть перемычки в доме из газобетона потребует отдельной предварительной штукатурки в случае отделки фасада декоративной штукатуркой на блоке без утепления стен. Поверх утеплителя наносится слой, в который заделывается и разравнивается щелочно-стойкая армирующая сетка.

Джемперы угловые

Конструкция с использованием металлических уголков самая бюджетная, особенно по сравнению с перемычками из газобетона.Но уголки разрешается использовать только при определенных условиях - ширина проемов до 1,2 м при высоте укладки поверх них не менее 2/3 этой ширины.


Изначально в замыкающих блоках из газобетона вырезают пазы для углов с отступом на 1/3 его ширины от края блока. Обычно отступ составляет 10-13 см. Конструкция также должна опираться на стены. Главное правило - расположить уголки снаружи и изнутри.В этом случае металлические опоры обеспечивают площадь опоры, необходимую для газобетона.

Для проемов шириной до 1,2 м достаточно уголка с шириной полки 50 мм. Стальные опоры необходимо обработать антикоррозийным составом и штукатуркой. Чтобы штукатурка лучше держалась, углы перед укладкой можно обернуть устойчивой к щелочам или штукатурной сеткой.

Джемперы в мелкую прорезь

Зазоры шириной менее 1,2 м не нуждаются в большом армировании. Поскольку делать перемычку над окном из газобетона из железобетонной балки дорого и нецелесообразно, можно воспользоваться методом армирования стальными стержнями.Но этот способ, как и предыдущий, применим только для случаев, когда высота кладки стен над проемом больше 2/3 его ширины. Более того, мы не рекомендуем использовать этот способ для несущих стен. Для распределения нагрузки достаточно горизонтального усиления кладки по бокам проема и в зоне подоконника.

Технологические работы

Технология укладки блоков из газобетона поверх проемов без применения арматурных опор (см. Рис.А) предлагает следующую последовательность действий:

  • Перед проемом выкладывается серия блоков. Обязательно оставьте пространство 20-30 см для армирования закладки.
  • В отличие от устройства перемычек из газобетона с помощью П-образных блоков, установка съемной опалубки не требуется.
  • Арматура арматуры. В среднем на дверной или оконный проем вам понадобится 4 стержня диаметром 10 мм. Подойдут стержни периодического профиля с выраженной гофрой класса А-III.
  • Блоки производятся в блоках на определенном расстоянии. Для этого удобно использовать зуборез или фрезер. Важно, чтобы бороздки не располагались слишком близко к краю.
  • Канавки заполняются раствором или клеем. Затем на закрепленные стальные стержни монтируются блоки из газобетона. Вертикальные швы заделывают раствором или клеем.
  • При необходимости нижняя часть перемычки шлифуется и оштукатуривается.

Лучше всего арматурные стержни выдерживают нагрузку, если через несколько рядов над ними сделать монолитный пояс жесткости, равномерно распределяющий вес кровли по всей поверхности стен.Небольшая площадь армирования не создает «мостиков холода», поэтому утепление этого сегмента не требуется.


А как сделать перемычку над окном из газобетона, если расчетная нагрузка на проем немного больше допустимого значения для стальных стержней? Как вариант, вы можете комбинировать два последних метода.

В данном случае 75-е углы утоплены в блоки по внешнему и внутреннему краю, а в центральном сегменте прорезаны пазы под 3 стержня арматуры диаметром 8 мм.После фиксации перемычки оштукатуривают углы, предварительно окрашенные или обработанные антикоррозийным составом.

Заключение

Выбирая, что делать перемычки - из газобетона, железобетона, стальных уголков или стержней - обязательно учитывайте следующие факторы:

  • площадь и высота здания;
  • вес межэтажного и мансардного этажей, кровли, самих стен;
  • материальные затраты;
  • срок строительства.

И помните, что при неправильной армировании проемов на стенах из газобетона появляются трещины. И наоборот, правильный расчет, а также соблюдение технологии изготовления перемычек позволят построить добротный дом без каких-либо последствий, которые могут выявиться в будущем.

Многие неопытные строители используют перемычки из железобетона при строительстве проемов в стенах. Однако современные производители предлагают более практичный вариант.Использование перемычек для газобетонных блоков позволяет намного быстрее провести такие работы, а также не испортить внешний вид проема. Кроме того, использование такого материала увеличивает теплоизоляцию коробки. Все нюансы использования газобетона стоит рассмотреть более подробно.

Что используется для

Газированная кладка над проемом подвергается серьезному давлению. Высокие нагрузки сказываются на нем не только при строительстве дома, но и при его эксплуатации.Чтобы равномерно распределить нагрузку на проем, установите арматурные стержни с помощью стенорезки. Поместив клапан в паз, закройте его раствором.

Как выбрать тип перемычки для дверного или оконного проема? Чтобы принять правильное решение, вы должны учитывать такие показатели, как доступность материала и длина перекрываемого пролета.


Особенности монтажа различных конструкций

Сквозные отверстия, имеющие достаточно большую длину, могут перекрываться монолитными железобетонными изделиями.Если длина проема не превышает 3 м, следует использовать железобетонные балки, уложенные в несъемную опалубку. Если дыра в стене из газобетона всего 1,2 м, делать перемычку не нужно. Это условие соблюдается в тех случаях, когда кладка над проемом имеет высоту не более 2/3 ширины самого проема.

Пирс в несущей конструкции должна иметь минимальную ширину 60 см. При необходимости сделать простенку меньшей ширины следует сделать из кирпича.Для таких стен можно использовать и газобетонные блоки с армированием.


Лучшим решением для сохранения теплоизоляции наружных стен дома является создание перемычек из газобетона. Их устанавливают над оконными и дверными проемами. Такие блоки обычно имеют отметку плотности D700. Для этого можно использовать монолитные изделия в несъемной опалубке, которая представлена ​​П-образными блоками. Последние имеют плотность D500.

Иногда усиление перемычек - это простейшая процедура, благодаря которой можно перекрыть проем не более 174 см.При выборе прыгунов следует учитывать их вес. Монолитные бетонные изделия очень сильно нагружают несущие стены. Для монтажа таких конструкций потребуется использовать подъемное оборудование. Для укладки на кладку железобетонных конструкций нет необходимости создавать специальные разгрузочные площадки.


Джемперы, надеваемые на проемы, обычно имеют длину до 2 см. Стена из U-образного блока, которая толще, поворачивает в сторону улицы. Сборка несъемной опалубки из таких блоков осуществляется на временной опоре.После полного застывания раствора его удаляют.

Изделия монолитные

При использовании монолитных железобетонных мостов можно перекрывать проемы шириной до 3 м. Такие конструкции уступают только тяжелым бетонным перекрытиям. Монтируются П-образные бетонные изделия без использования специального оборудования. Это обстоятельство является существенным преимуществом.


Однако эта технология требует хорошей подготовки и довольно большого объема работы, в ходе которой будет создана перемычка.Изделие оснащено металлическим каркасом из П-образных блоков. Если они шириной 20 см, а лоток - 12 см, допустимо усилить их двумя арматурными стержнями. Во всех блоках, у которых ширина лотка больше 15 см, необходимо выполнять армирование 4 стержнями.

Отверстия можно оформить без перемычек при соблюдении нескольких обязательных требований. Об одном из них уже говорилось выше - кладка над проемом должна быть не более 2/3 высоты проема.Для создания рядов кладки с таким устройством проема следует использовать временную опалубку. При работе использую клей для газобетона.


В случае недостаточной высоты укладки, необходимо усилить отверстие с обычным, не несущей конструкции подпорной. Также можно использовать стальные уголки. При их использовании нужно учитывать несколько тонкостей:

  • Стальные уголки можно покрасить под ржавчину. Они окрашены краской как изнутри, так и снаружи.
  • Опора для каменной кладки имеет минимальную длину 20 см.
  • Лучше заклеить углы стальной лентой. Для этого используется проволочная стяжка. Для крепления ленты можно использовать сварку.
  • Углы обычно втапливаются в пенобетон. Они не должны выступать из стены.
  • Стальные уголки необходимо обернуть гипсовой сеткой, если в дальнейшем будут оштукатурены стены.


При создании монолитной перемычки потребуется выполнить следующие действия:

  • Необходимо соединить железобетонные конструкции с помощью подъемного оборудования.Перемычка установлена ​​стрелка. Опору лучше выполнять глубиной 25 см. Оптимально, если он будет равен 30 см. Ширина должна быть равна ширине блока.
  • Перемычки должны быть соединены вместе. Не допускайте деформации элемента. Его не следует укорачивать или проделывать в элементе отверстия. Нарушение целостности конструкции приведет к потере ее прочности.
  • Следующая перемычка подходит близко к предыдущей.
  • Поверхность конструкций выровнена по плоскости.
  • Смесь для тонкой кладки.

При выполнении таких действий можно своими руками оформить дверной или оконный проем. Несущие перемычки на стены должны быть максимально надежными. В этом можно убедиться, выполнив правильные расчеты.

Почистил комп от фотомарала и нашел прошлогодние фотки. Может кому пригодится.
Фактически речь идет о перемычках над разными проемами - дверными и оконными, пролетами и бронепоясами.
Вот фото моей пристройки к дому. Пристройка 5х6 и все дырочки это окна тоннеля и прочая непонятная хрень. У меня полно прыгунов из углов, и я предпочитаю делать бетон, с отличным входом в стены.
Нет ничего проще, чем взять доски и сделать короб, зацепив нижние доски (опалубку) за блоки и все вооружить и засыпать. Вот меня бесит этот вариант. Бесит, когда видны за фасадом перемычки и армопояс.Хотя один инжир все заштукатурен или прошит. Нормальный человек (проникающий) никогда не оставит газобетон под атмосферными осадками без защиты от них. Но это основа проблемы. Еще одна проблема - пресловутые мостики холода. Вот с чем мы боремся. Мне нравится это. Я кладу корпус из бетона в пенобетон. В моем случае на фасаде 70 мм. Вроде фигня, но хоть в дедовский мороз застрял.

Арматура блока U

Были блоки и я сделал из них U блоки - тупо вырезая середину тупыми полосками.ЭТО КАТОРГА! Ну распилил и положил на стену, концы оставив незаполненными, чтобы не образовался аквариум.
А потом после дождя сыро и с заглушками в удлинителях.


мокрый и с заглушками по углам.



Пилицца - такая пила по пенобетону зубчатая с наплавкой на зубьях.


Пила (нет, не пила)

Вот с такой гранью


Стекло крупногабаритное

Ну бухта свежак с бетономешалками.


После заливов. Уже схватил.

Ну вот и бетон в опалубке.

Да, я забыл сказать, что можно было тупо купить U блоки, но по нормальной цене они продаются только в новом автобусе и надо было ездить и на машинах. Так приготовили. А вот сплошные U-блоки я делал непосредственно для проемов (пустот), а в местах, где стены ползут, делал L + I, т.е. разрезал сторону, а потом на 2 пропил удалил середину. В итоге и получили 2 фрагмента L и I.

Когда дело дошло до броневой зоны между первым этажом и мансардой, я купил готовые блоки. Уважаемые сцуко они.

Ну второй этаж у меня не полный, а тупо на стене на 0,8м а потом на крыше. На стенах явно мауэрлат. По мне мауэрлат тупой на газобетоне - ну не веревка. Здесь пить, другой армопояс нужен. Тогда я просто купил блоки 625х250х200 и стал запивать их полосами (без картинок). Полоски сделали для стороны 200мм, т.е.е. если пилим блок, то он лежит на столе на стене где 250х625. Из блока распилил полосы 75мм и 45мм. Из блока 4 штуки (вроде два кирпича). Пилу выбрать проще, чем середину блока.
Ну а потом наклеил эти планки на фасад 75мм, а на внутреннюю 45мм. Результат такой, как на картинках выше. Только внизу находится нижний ряд блоков. Экономия денег примерно в 2 раза. Ну получается корпус из бетона с толщиной стены 300 мм: 300-75-45 = 180 мм - шириной и высотой 200 мм.Для мауэрлата, чтобы закрепить на анкере, в дальнейшем вполне хватит, а кому мало, то можно не использовать полосу газобетона (45 мм), а просто заменить ее внешней опалубкой. , временные из досок.

Ну я родил.
Удачи всем в строительстве и прямолинейным специалистам из ближнего и не очень зарубежья.

Нарисуйте этот узел в соответствии с вашим пониманием и моим мнением.
Стрелками обозначено кратчайшее расстояние (мостики холода) вокруг проема на расстоянии полуметра.
Если это окажется не по-моему, то выложите рисунок сюда, и мы обсудим это со всем миром.

Я только что сказал, что будет такой же мост холода в случае четверти и в случае четверти, но с утеплителем снаружи (псевдотверстие из ваты, пенопласта, штукатурки). То есть не имеет значения, формировать ли настоящую четверть, выпиливая сразу или позже, с внешней отделкой для создания псевдотверстия.
Ничего не сказал о наличии или отсутствии других методов, более-менее эффективных, чем этот

А П-образная балка и особенно перемычка дадут вам такой мост холода, что вопрос о кварталы могут быть закрытыми, как «незначительные»

Перемычка не даст моста холода, так как она также сделана из газобетона.Только армированный заводским способом. Я написал "готовые перемычки".
В П-образных блоках перед укладкой арматуры и заливкой бетона по технологии укладывается еще один слой утеплителя. Поэтому, если они холоднее основной кирпичной кладки, то, наверное, ненамного.
А вот как сформировать в них верхнюю четверть - понятия не имею. В готовых перемычках, судя по документации, это просто невозможно.

Поэтому пытаюсь понять, как максимально правильно оформить оконные проемы в доме из газобетона с однослойной стеной.А потом как установить windows.

На другом форуме нашел следующую информацию (орфография сохранилась):

у нас четверти окна у строителей вырезали болгаркой в ​​вертикальных рядах оконных проемов. Это делается для того, чтобы окно по бокам «пряталось» изнутри за кладку (3-5 см), чтобы по всему периметру окна не оставалось сплошной сквозной щели. Наши оконщики рассказали нам, что окна, вставленные в проемы без четверти, легче вытаскивать («болты», крепящие окна к проему, срезаны, а если есть четвертинки, доступ к этим «задвижкам» закрыт. ).К тому же щель между проемом и окном, вставленная без четвертинки, нужно снаружи зашивать планками, что не очень эстетично.

То есть они составили две четверти от трех. С верхней четвертью проблема не решена. Аргумент о том, что окна в этом случае легче вытащить, наверное, смешон, так как разбить его еще проще. Да и газобетон не настолько прочен, чтобы четверть стала серьезной преградой.

Я пришел к такому выводу на собственном опыте:
Стены из облицовочного кирпича надо делать с четвертями, а стены под штукатурку и другие виды отделки обходиться без четверти.Кварталы делятся с отделкой наружных стен, например, штукатуркой. Изготовление четвертины со сколом и разрезанием внутренней части - наиболее трудоемкий вариант,
при этом все же необходимо учитывать, чтобы поддержки перемычки было достаточно.
При однородных стенах нужно дополнительно утеплить откосы от промерзания,
так как в этих конструкциях уклон является самым слабым местом.
если внешняя отделка - лицевой кирпич, то вопрос с четвертями решается на этапе кладки.Если фасад оштукатурен, стык окна перекрывается откосами, которые обычно выполняются из экструдированного пенополистирола. Мой дом сделан из газобетона, и при фасадных работах так сделали откосы.

То есть вроде советуют договариваться с производителями и делать это без четверти. А потом на фасаде работы по изготовлению псевдохрома из пенополистирола и гипса.
Хочу понять, как сделать так, чтобы не для галочки, а как "для себя"

После того, как большая часть кладки стен выполнена из газобетона, начинается следующий этап строительства, когда необходимо выполнить перекрытия дверных и оконных проемов.Приходит момент изготовления и монтажа перемычек .

Самый простой вариант, код использовать готовые перемычки из армированного газобетона . Готовые перемычки являются самостоятельными несущими элементами и предназначены для перекрытия проемов шириной до 175 см. Они усилены стальным каркасом и не нуждаются в дополнительной изоляции.

Преимущество установки готовых перемычек - это, конечно же, скорость и, как следствие, гладкая, однородная и ровная поверхность стены, что облегчает штукатурные работы.Недостатком готовых перемычек из бетона является их неоправданно высокая цена.

Джемперы U - колодки

Второй вариант - изготовление перемычек прямо на строительной площадке из так называемых П-образных блоков (блоков желоба).
У - блоки укладываются на подготовленное монтажное основание. Это можно сделать при помощи доски и бруса. Основание под перемычку должно быть достаточно прочным, и не должно прогибаться при заливке бетона собранной конструкцией.Для этого основание доски следует подпереть, например, стойками, особенно это касается корпусов с широкими проемами.
На изготовленной таким образом платформе U-блоки ставятся вплотную друг к другу, а вертикальные стыки между ними заполняются тонким слоем клеевого раствора.
Утеплитель следует вставлять внутрь П-блоков, ближе к внешней стороне (лист пенопласта или минеральной ваты), так как толщина стен П-блоков составляет 60 мм и этого недостаточно для утепления бетонного монолита.
Далее внутри перемычки устанавливается рамка арматуры. Каркас состоит из четырех соединенных в поперечном сечении арматурных стержней с шагом ячеек 100 мм 150 мм. Для перемычек рекомендуется использовать стержневую арматуру диаметром 12 мм, для кольцевой обвязки проволокой диаметром 6 мм, а для крепления каркаса - вязальную проволоку.
В полость перемычки заливается бетон, который необходимо утрамбовать и выровнять.Рекомендуемая марка бетона - не менее М200, т.е. стандартный фундаментный бетон.

Использование U-образных блоков значительно упрощает процесс изготовления перемычек, и получаемые перекрытия обладают хорошей несущей способностью. Пожалуй, единственный недостаток блоков люльки, как и в случае с готовыми перемычками, - это их цена. В среднем стоимость одного U-блока составляет 10 долларов США.

Джемперы с металлическими уголками

Третий способ изготовления перемычек для проемов в стенах из газобетона , заключается в укладке блоков на перемычки из металлических уголков.

Несущей способности уголка достаточно, чтобы выдержать один ряд газобетонных блоков, уложенных на клей. Рядом кладут газобетонные блоки, а торцы вертикальных швов заполняют тонким слоем клеевого раствора.

После затвердевания клея полученная перемычка представляет собой монолитную конструкцию из газобетона, прочность которой не ниже, чем у газобетонного блока. После установки окон часть металлического уголка, которая находится снаружи, необходимо утеплить (пенопластом или мин.Хлопок) и оштукатурены.

Недостатком этого метода является то, что при неправильной врезке углов и неправильной изоляции их внешних частей возможно появление конденсата на откосах внутри помещения.

Перемычки бетонные монолитные

Четвертый способ, использованный в, нельзя назвать достаточно простым, но он надежен и достаточно дешев по сравнению с использованием готовых перемычек из газобетона и П-блоков. Он заключается в изготовлении бетонированием с армированием и одновременно утеплением перемычек в деревянной опалубке, выполненной над проемом.Этот способ напоминает второй вариант, только здесь П-образные блоки выполняли функцию несъемной опалубки.

Для того, чтобы сделать это, после того, как блоки уложены, необходимо построить деревянную опалубку с помощью доски, панели и плиты OSB (или ламинированную фанеру) на границе опорной зоны будущего перемычкой (250 мм или 300 мм от оконный проем). Изолятор 100 мм вставляется внутрь снаружи. С внутренним изоляционным слоем с клеевым раствором для лучшей адгезии к бетону.Внутри опалубки устанавливается арматурный каркас, все как в случае с П-образными блоками.
Следующим шагом будет заполнение опалубки бетоном до уровня, равного высоте блока, то есть 200 мм.
После затвердевания бетона опалубку снимают, и в результате мы получаем железобетонную перемычку, изолированную снаружи.
Утепленная внешняя часть перемычки должна быть усилена и оштукатурена с использованием щелочно-стойкой фасадной сетки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
