Устройство металлической перемычки

Если нет возможности купить сборные перемычки, можно сделать металлические.

Кирпичная кладка после набора прочности раствором сама по себе отлично несет собственный вес (при умеренной ширине окна, конечно, и отсутствии нагрузки от перекрытия). Но на период строительства, пока раствор не набрал прочности, кирпичная кладка над проемом нуждается в поддержке. Также кладка нуждается и в дальнейшей поддержке в период эксплуатации, если проем в стене широкий или есть значительная нагрузка (от перекрытия или высокой стены над проемом).

Какие бывают перемычки?

Ну, во-первых, сборные. Их большим достоинством является высокая скорость монтажа, надежность и простота подбора (по альбомам типовых серий). Недостаток – нет завода – нет и перемычек.

Во-вторых, монолитные железобетонные. Такую перемычку нужно рассчитать, подобрать высоту и армирование, да и в изготовлении она сложнее – нужна опалубка, нужно эту опалубку подпереть, связать арматуру и качественно забетонировать.

Плюсом является то, что все можно выполнить в условиях строительной площадки, нет зависимости от завода-изготовителя.

И в-третьих, перемычки из металлических прокатных профилей (уголков, швеллеров или двутавров).

Для подбора металлических элементов в качестве перемычек необходимо выполнить расчет и определить, достаточно ли прочности у подобранных элементов, а также, не будет ли прогиб перемычки больше допустимого.

Условие прочности:

Мр = 1,12WR (1),

где Мр – расчетный момент, который зависит от длины перемычки и нагрузки, а также от коэффициента надежности по нагрузке,

W – момент сопротивления металлического элемента (для перемычек, составленных из двух уголков или двух швеллеров момент сопротивления составного элемента равен сумме моментов сопротивления каждого из элементов), берется из справочников (например, страницы 408-412 из книги Васильев А.А. “Металлические_конструкции” ) ;

R – расчетное сопротивление стали.

Условие прогиба:

1/200 = Мн*L/(10EI) (2),

где Мн – нормативный момент, который зависит от длины перемычки и нагрузки,

L – расчетная длина перемычки, равная ширине в чистоте плюс 1/3 длины опирания каждой стороны перемычки;

Е – модуль упругости стали;

I – момент инерции перемычки;

1/200 – максимально допустимый прогиб.

Обычно, если нужно подобрать металлический элемент, условия (1) и (2) преобразовывают следующим образом:

W = Mp/(1,12*R) – минимально допустимый момент сопротивления перемычки;

I = 200Мн*L/(10Е) – минимально допустимый момент инерции.

Рассмотрим на примерах подбор перемычке для дверных и оконных проемов.

Пример 1.

Исходные данные. Дверной проем в стене толщиной 250 мм, без опирания перекрытия. Высота кладки над перемычкой 900 мм. Ширина проема 1000 мм. Подобрать металлическую перемычку.

Определим нагрузку от кладки (удельный вес кирпича 1,8 т/м³) на 1 погонный метр перемычки:

q = 0,25*0,9*1,8*1 = 0,41 т/м.

Определим момент по формуле

М = qL²/8, где L – расчетная длина перемычки.

Глубина опирания перемычки 200 мм, тогда

L = 1000 + 2*200/3 = 1130 мм = 113 см.

Мн = 0,41*1,132/8 = 0,065 т*м = 65 кН*см;

Мр = 1,1*65 = 73 кН*см.

Необходимый момент сопротивления из условия прочности:

W = Mp/(1,12*R) = 65/(1,12*21) = 2,76 см³.

Необходимый момент инерции:

I = 200Мн*L/(10Е) = 200*73*113/(10*21000) = 7,85 см⁴.

Принимаем перемычку, состоящую из двух уголков 50х50х5 (W = 7,88 см³ > 0,5*2,76 см³, I = 11,2 см⁴ > 0,5*7,85 см⁴.

Пример 2.

Исходные данные. Оконный проем в стене толщиной 250 мм. Высота кладки над перемычкой 900 мм. Ширина проема 2000 мм. На стену опираются сборные железобетонные плиты длиной 3600 мм (вес плиты 300 кг/м²), толщина конструкции пола 100 мм (удельный вес 1800 кг/м³), временная нагрузка на перекрытие 200 кг/м². Подобрать металлическую перемычку.

Определим нагрузку от кладки (удельный вес кирпича 1,8 т/м³) на 1 погонный метр перемычки:

q = 0,25*0,9*1,8*1 = 0,41 т/м.

Определим нагрузку от плит перекрытия и пола на 1 погонный метр перемычки:

q = (0,3 + 0,1*1,8)*1*3,6/2 = 0,9 т/м.

Определим временную нагрузку на 1 погонный метр перемычки:

q = 0,2*1*3,6/2 = 0,36 т/м.

Определим момент по формуле М = qL²/8, где L – расчетная длина перемычки.

Глубина опирания перемычки 200 мм, тогда

L = 2000 + 2*200/3 = 2130 мм = 213 см.

Мн = (0,41 + 0,9 + 0,36)*2,132/8 = 0,95 т*м = 950 кН*см;

Мр = (0,41*1,1 + 0,9*1,1 + 0,36*1,2)*2,132/8 = 1,06 т*м = 1060 кН*см.

Необходимый момент сопротивления из условия прочности:

W = Mp/(1,12*R) = 1060/(1,12*21) = 45 см³.

Необходимый момент инерции:

I = 200Мн*L/(10Е) = 200*950*213/(10*21000) = 193 см⁴.

Принимаем перемычку, состоящую из двух швеллеров №10 (W = 34,8 см³ > 0,5*45 см³, I = 174 см⁴ > 0,5*193 см⁴).



И напоследок, цитата из СНиП “Каменные и армокаменные конструкции” (для тех, кто подходит к вопросу подбота перемычек более тщательно) – металлических перемычек она тоже касается:



Еще полезные статьи:

“Выбор материала для стен”

“Как подобрать перемычки в кирпичных стенах”

“Как подобрать перемычки в частном доме – примеры расчета.

“

“Подбираем перемычки в кирпичных перегородках – примеры расчета. Проемы №1-3.”

“Подбираем перемычки в самонесущих кирпичных стенах – примеры расчета. Проемы №4-6.”

“Подбираем перемычки в несущих кирпичных стенах – примеры расчета. Проемы №7-11.”

“Как выполнить чертеж перемычек – схему перекрытия оконных и дверных проемов”

“Расчет кладки из газобетона на смятие под действием нагрузки от перекрытия.”

“Как рассчитать стены из кладки на устойчивость.”

“Как пробить проем в существующей стене.”

Металлическая перемычка 👉 что это такое, особенности опор

Обновлено: 20.01.2020 Георгий Захаров 4 мин.

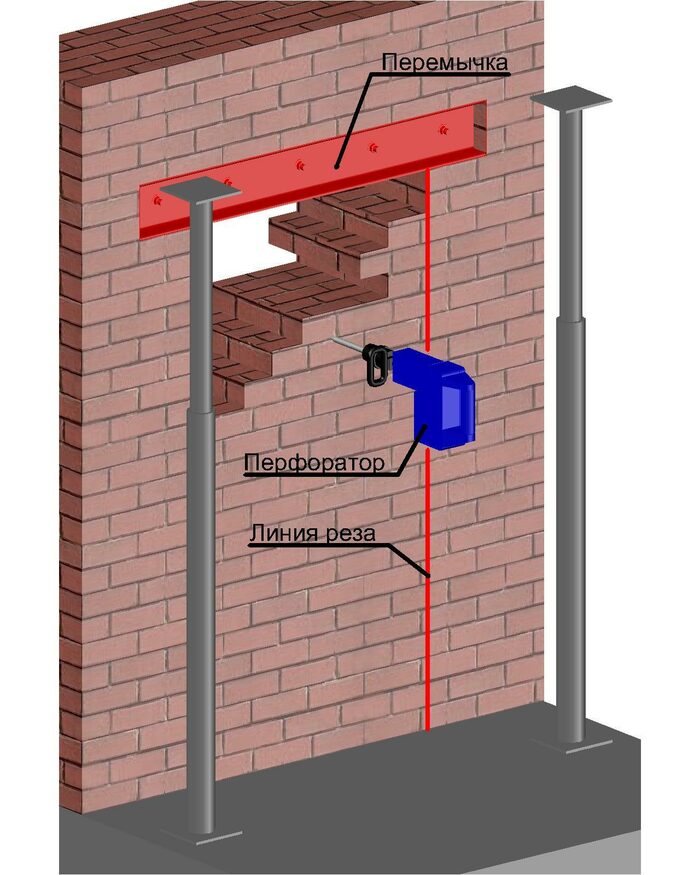

Пробивание проемов в стенах – ряд действий, направленных на расширение или увеличение количества ниш, проходов в несущих перегородках. В каком порядке выполнять работы зависит от материала для конструкции. Особенно аккуратно проводят работы с мелкоштучным кирпичом.

При строительстве снижается механическая прочность стены, поэтому следует контролировать ход пробивки, распределение нагрузки.

Устройство железной опоры

Содержание статьи

• Перемычки и материалы изготовления
• Особенности опирания видов
• Кирпичные
• Арочные конструкции
• Железобетонные
• Металлические
• Деревянные
• Разновидности перемычек
• Расчет перемычки

Перемычки и материалы изготовления

Перемычки – архитектурный элемент, частично перекрывающий оконные и дверные проемы, распределяет нагрузку на боковые стены.

Бывают:

1. Несущие – способные выдерживать высокие нагрузки. Монтируются на несущие перегородки в многоэтажных домах.
2. Не несущие опорной функции, рассчитанные на массу кладки над ними и перекрытия.

Изготавливают из:

1. Кирпичей или газоблока.
2. Деревянных брусьев.
3. Железобетона.
4. Металла.

Особенности опирания видов

Способ опоры перемычки на поверхность – важное условие в нормах и правилах во время обустройства проема при строительстве объекта. Во время планирования берётся в расчёт вид конструкции, особенность стены. Следует определить, является ли стена несущей. От этого параметра зависит глубина вбивания изделия. Для несущих конструкций глубина опирания составляет 250 мм и более, для самонесущей не меньше 120 мм, а над дверным проемом больше 200 миллиметров.

Кирпичные

Использование кирпичных конструкций требуется для перекрытия дверных и оконных проемов. Из-за низкой механической прочности они не применяются для поддержки несущих конструкций. Поэтому используется для не несущих стен, при ширине пролета менее 170 миллиметров.

Процесс монтажа

Установка проводится по металлической опалубке, укладывающейся на подклиненные металлические стойки. Стержни монтируют на 1.2 см на опалубку. На 1 газобетон должно приходиться не менее 2 стержней. После выкладывается не менее 6 рядов, с тщательным заполнением швов.

Арочные конструкции

Перемычки имеют дугообразную форму, повышающую сложность в сборке конструкции. Короб из дерева собирается так, чтобы его можно было просто разобрать. Из-за сложной формы нагрузка действует не напрямую, поэтому ряды располагают перпендикулярно. Швы тщательно заполняют. Дуга дополнительно оштукатуривается для увеличения прочности.

Каждый ряд кладки располагается перпендикулярно к деревянному коробу. При установке перпендикулярность проверяется отвесом, закрепленным на опалубке. Метод возведения схож с клинчатыми перемычками. Эту технологию допустимо использовать для крупных проемов, от 3.5 до 4 метров.

Железобетонные

Устанавливают для усиления проёмов в несущих стенах. Делают расчеты, выполняют укладку переборок. Все действия проводятся в соответствии со СНиП и записанным в них рекомендациями. Конструкции из железобетона монтируются на цементный раствор. Минимальная глубина опирания больше 25 см.

Осуществлять подгонку габаритов резкой запрещается. При существенной толщине стен укладываются несколько опор параллельно.

Металлические

Металлические перемычки усиливают проемы. Перед установкой, требуется предотвратить изгиб переборок. Проверить на прочность правильным вычислением толщины. Установка металлических изделий выполняется подгонкой компонентов под швы между кирпичами. Глубина упора угла детали превышает 15 см. Металлические переборки универсальны.

Деревянные

Используется для частных домов. У них много недостатков:

1. Не способны выдержать повышенную нагрузку.
2. Низкий срок эксплуатации.
3. Подверженность гниению.

Достоинства – низкая цена. Применять их нежелательно. Рекомендуется использовать в каркасных домах.

Разновидности перемычек

Используют два вида перемычек:

1. Сборные. Отличаются быстротой установки и надежностью. Просто выбрать по альбомам.
2. Монолитные из железобетона. Требуется правильно рассчитать, подобрать высоту, защиту. Установить сложнее.
3. Из проката (из металлического уголка или швеллера).

Расчет перемычки

Для расчета потребуется калькулятор. Для определения нагрузки на погонный метр учитывают массу кладки и собственный вес металлической перемычки, отделку стены, плит перекрытия. Другой вариант — онлайн-калькулятор.

Данные необходимые при расчете

Сделать правильный выбор металлической перемычки для дома следует рассчитать нагрузку и материал перемычки. Для газобетонного (газосиликатного) дома подбирают металлические или железобетонные изделия. Они отличаются прочностью, и монтаж проводится легко с учетом глубины расположения конструкции.
