6.3. Способы высотных отметок

Способ высотных отметок как самостоятельный способ изображения рельефа применяется редко (в основном на морских картах в виде отметок глубин), так как карты, выполненные только этим способом, лишены наглядности, плохо читается рельеф: по ним трудно определить крутизну и направление склонов, формы рельефа и т. п. В качестве же дополнительного способа высотные отметки практически применяются при всех способах изображения рельефа, отображая высоты вершин, котловин, седловин и0 других характерных точек местности, высоты тригонометрических пунктов, урезов воды, пересечения дорог и т. п. Высоты точек бывают абсолютные и относительные. Высоты точек местности, определяемые от среднего уровня моря, называют абсолютными. Высота одной точки местности относительно другой называется относительной, она равна разности абсолютных высот этих точек.

Исчисление высотных отметок суши ведется в каждом государстве от определенного уровня моря.

В Беларуси (как и в России и странах содружества) – от нуля Кронштадтского футштока. До 1942 г. для восточных районов СССР счет высот вели от уровня Тихого океана (уровень Тихого океана ниже уровня Балтийского моря на 1,87м).

В настоящее время высотные отметки приобретают важное значение в связи с внедрением в картографию ЭВМ и автоматических устройств при преобразовании содержания карт в цифровую форму.

Горизонтали представляют собой уменьшенные в масштабе карты горизонтальные проложения линий равных высот, иначе, кривые замкнутые линии, соединяющие одинаковые по высоте точки местности. Высотные отметки являются исходными данными для построения горизонталей. Способ горизонталей разработан французами Бьюшем и Трюэлем в XVII в. В 1697 г. роттердамский (Голландия) землемер Анселин впервые применил этот способ для отображения рельефа дна реки Маае. Способ горизонталей стал широко применятся со второй половины XIX в. с появлением мензульной съемки (рис.

6.2).

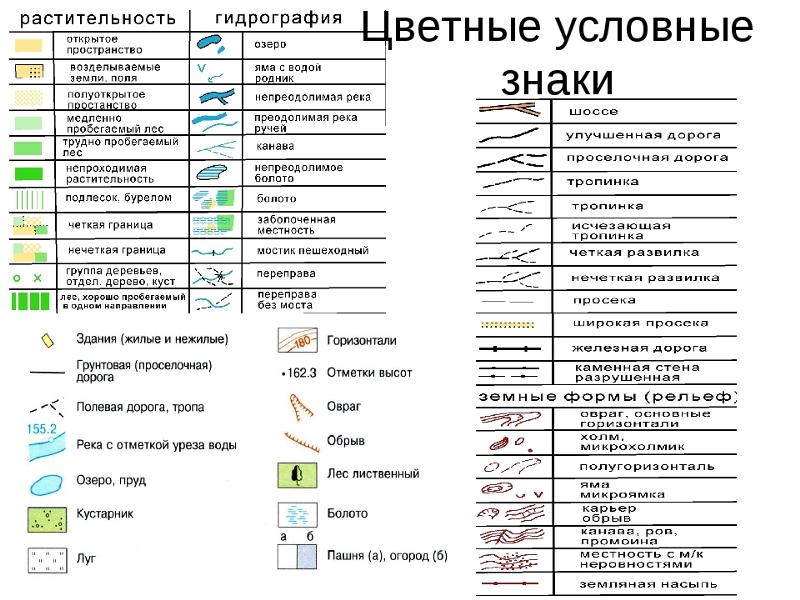

Рис. 6.2 Изображение форм рельефа участка местности с помощью горизонтали, высотных отметок и условных обозначений

Горизонтали – основной способ изображения рельефа на топографических картах. Более того, изображение рельефа многими другими способами – раскраской по ступеням высот, штрихами, отмывкой и т. п. – выполняется по рисунку с горизонталями. На топографических картах в дополнение к горизонталям рельеф изображается высотными отметками и специальными условными обозначениями отдельных элементов и форм рельефа (промоины, обрывы, курганы, ямы, скалы-останцы, песчаные осыпи и др.). Кроме того, знаками синего цвета отображаются фирные поля, ледники и другие элементы современного оледенения.

Способ горизонталей позволяет передавать геометрически точно неровности земной поверхности, позволяет решать задачи по определению высот, крутизны склонов, стоить профили, определять формы и типичные черты ландшафтов.

Горизонтали не только математические линии равных высот, но и линии рисующие формы рельефа. Пол начертанию горизонталей можно судить о типе рельефа – округлые, плавные горизонтали свидетельствуют о мягких формах рельефа; извилистые и угловатые – характеризуют резкие формы рельефа.

Важной проблемой при изображении рельефа является выбор высоты сечения рельефа – интервала между двумя соседними горизонталями. Для топографических карт приняты стандартные сечения в зависимости от масштаба карты и особенностей рельефа. Для отображения микроформ рельефа, его деталей применяются полугоризонтали (половина высоты сечения) или четвертьгоризонтали (четверть высоты сечения).

Для мелкомасштабных карт высота сечения (шкала сечения) устанавливается переменной, причем с нарастанием высот интервалы сечения увеличиваются, но определенные границы интервалов в различных шкалах сохраняются одинаковыми. Это горизонтали 200 м – граница низменностей и возвышенностей, 1000 м (иногда 750) – граница средних гор, 2000 м – граница высоких гор и нагорий, 3000 и 5000 м.

Наиболее сложным является процесс генерализации горизонталей, их обобщение с целью отображения характера рельефа. Нельзя делать механическое уменьшение (копирование) рисунка картматериала, необходимо, изучив характер рельефа на крупномасштабной карте, отдельные мелкие детали, не существенные для мелкомасштабной карты, исключить, а характерные особенности подчеркнуть соответственной рисовкой.

Для соблюдения точности передачи рельефа на мелкомасштабных картах применяется

метод структурных линий, разработанный И. П. Заруцкой. Суть этого способа состоит в том, что на картматериале проводят основные структурные линии рельефа (хребты, водоразделы, характерные перегибы рельефа) и переносят их голубым цветом на составляемую карту. Затем наносят характерные высотные точки и переносят с большой точностью горизонтали, оконтуривающие характерные перегибы местности. В промежутках между этими горизонталями рисуют отдельные формы рельефа в соответствии с принятой шкалой сечения и с соответствующей генерализацией.

Для придания горизонталям большей выразительности картографы стали применять дополнительно боковое освещение. Так, во второй половине XIX в. инженер-генерал русской армии Э. И. Тотлебен применил утолщение горизонталей на затемненных склонах (затемненные горизонтали) и утончение их на осветленных (осветленные горизонтали).

В настоящее время начали изображать горизонтали двумя цветами: черным – на затененных склонах и белым – на осветленных, постепенно меняя толщину линий при переходе от света к тени. Этот способ впервые применил для изображения рельефа дна Тихого океана японский картограф И. Танака. Этот способ (он получил название «способ Танако») стал широко применяться на батиметрических картах.

Съемка и отметки высот в зимнее время с беспилотника — Aerostream

Особенности съемки в зимнее время

Нас часто спрашивают по поводу съемки с беспилотника для топографии в зимнее время. Ведь основная суть этой технологии — это получение плановой части местности и высотных отметок дистанционным способом, фактически не выходя на участок. Самолет или коптер выполняют фотографирование местности с одновременной записью геодезических координат центров снимков. После чего, производится фотограмметрическая обработка данных и формируются ортотрансформирование изображение снимаемого участка, а также матрица высот. Ортофотоплан используется для отрисовки плановой части топографического плана, а матрица высот (карта высот, DEM) — для получения высотных отметок. Поскольку все данные строятся на основе фотографий, то все производные материалы будут содержать только ту информацию, которая есть на фотографиях. Возвращаясь к зимнему времени всегда задаются два вопроса: каким образом снежный покров и лес влияют на итоговые материалы.

Со снегом ответ очевидный — фотограмметрические программы строят поверхность снега, т.е. мы можем получить только отметки высот по поверхности снега. И здесь, если распределение снега более или менее равномерное, то можно просто отнять толщину снежного покрова. А вот по поводу деревьев вопрос интересный и связан с алгоритмами работы фотограмметрического софта. Если вы летаете не совсем близко к земле, то программа при построении матрицы высот «не видит» тонкие элементы в масштабах снимка — ветки, стволы деревьев, провода и т.д. По сути, если лиственный лес снят без крон в зимний период, то мы получим отметки не деревьев, а снежного покрова на этот участок.

пример съемки, описание от геодезиста

Съемка была выполнена беспилотным летательным аппаратом Phantom 4 Pro PPK от https://uav-design.com/ru/

Фотограмметрическая обработка выполнена в программе Agisoft Photoscan Pro.

Участок представляет собой заснеженное поле с продольными и поперечными канавами, частично заросшей ивой высотой от 2 до 7 метров.

По сравнению с классической геодезической съемкой, когда топосъемка участка выполняется геодезистом, данный тип местности выполняется точнее с использованием беспилотных технологий. Почему?

Во-первых. Общая ситуация рельефа отображается точнее, так как материалы залета позволяют автоматически создать полноценную 3-D модель местности из плотного облако точек (доходящих от 100 тысяч и до десятков миллионов точек в зависимости от требований обработки). На этом участке толщина снежного покрова в среднем имела постоянную величину. Она измеряется фактически в контрольных пикетах, и не превосходит среднестатистическую ошибку при классической съемке. Также при классической геодезии, на данной территории геодезист будет выдавать точки с плотностью точек от 10-20 метров до нужного шага, или выдавать характерные точки рельефа. Что не позволит ему достичь максимальной точности съемки поверхности.

Ниже скриншот с орфтотоплана и карты высот участка:

Во-вторых.

Контура границы канав, обрывов, откосов и прочих характерных элементов рельефа при обработке в программе Agisoft Photoscan, позволяют визуально точнее определить «линию перелома» и нанести ее на план. В полевых же условиях геодезист не всегда видит четкую границу «перелома рельефа».

И, в-третьих. Программа Agisoft Photoscan при создании карты местности в зимнее время и при небольшой плотности залесенности (на данном примере заросшие канавы) Обрабатывает рельеф без учета деревьев и кустов, проще сказать не видит эти элементы при создании карты высот.

Отметки поверхности практически совпадают при обработке программным продуктом photoscan и при контрольных полевых измерениях в местах древесной растительности.

3D модель Москвы 16 века ЛЭП, отметки изоляторов и провис проводов.
Проверка точности

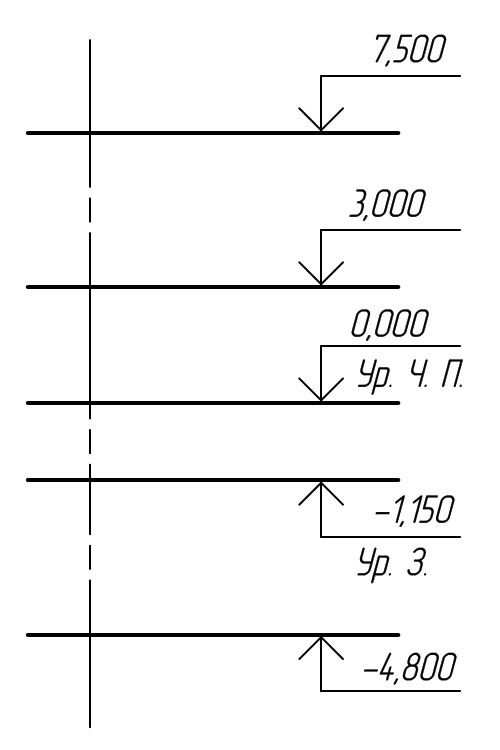

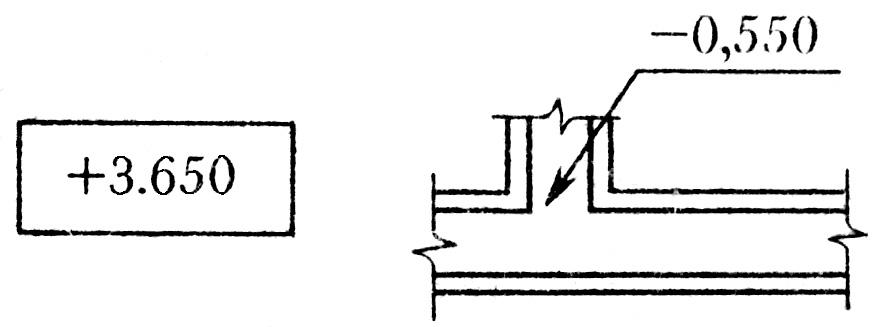

Глава 16. Добавление/редактирование высот, разрезов, деталей, текста, аннотаций и комнат – Учебные пособия по программам визуальной графической коммуникации для дизайна интерьера

Часть вторая. Ревит

По завершении этого занятия учащиеся смогут:

(CO 1) добавлять/редактировать фасады и разрезы – настраивать область обрезки
(CO 2) Добавить/редактировать подробные представления
(CO 3) Добавить тексты и аннотации
(CO 4) Добавить/редактировать комнаты, теги комнат, разделители комнат
(CO 5) Добавление/редактирование схемы заливки цветом

Основные моменты сеанса

В конце занятия учащиеся могут создать приведенную ниже графику.

Содержание лекций

(CO 1) Добавить/редактировать фасады и разрезы – настроить область обрезки

Вы можете создавать разрезы или фасады на любых планах этажей.

Чтобы добавить внутренний фасад

[ШАГ 1] Откройте проект и откройте план этажа [Уровень 1]
[ШАГ 2] Нажмите [Вид] на вкладке [Вид] на панели [Создать]
[ШАГ 3] Щелкните палитру [Свойства] > выберите Внутренний вид, символ будет обновлен.
[ШАГ 4] Наведите указатель мыши на свой план. Вы заметите, что маркер высоты «щелкнет» параллельно стенам. Выберите место, где вы хотите разместить высоту, и нажмите, чтобы установить ее на место. Нажмите [Esc] для завершения команды
[ШАГ 5] Выберите отметку отметки. Вы можете создать дополнительные отметки из одного символа отметки. Нажмите [Esc] для завершения команды

[ШАГ 6] Выберите стрелку возвышения (черная заливка), чтобы отрегулировать область обрезки и глубину просмотра, перемещая синюю линию; вы можете настроить, где начинается вид фасада. Регулируя синие узлы на линии, вы можете определить область обрезки. Более того, перемещая стрелки, вы можете регулировать глубину обзора возвышения.

[ШАГ 7] После того, как ваша высота будет определена, дважды щелкните стрелку символа отметки > будет открыт вновь созданный вид высоты. Вы можете понять, что текущий вид — это не то, что вы хотите представить. Если вид отображается правильно, пропустите [ШАГ 8] и [ШАГ 9]
[ШАГ 8] Щелкните край возвышения > щелкните [Редактировать кадрирование]

[ШАГ 9] Перерисуйте границу возвышения. Граница должна быть замкнутой > Нажмите [Зеленая галочка], чтобы закончить обрезание границы.

[ШАГ 10] Убедитесь, что вы отметили все три параметра [Обрезка], [Видимая область обрезки] и [Обрезка аннотации] на палитре [Свойства].
Примечание. Сплошной синий цвет определяет видимую область, а пунктирная линия определяет, где можно просматривать и размещать ваши аннотации. Кроме того, вы можете продолжать настраивать их диапазоны просмотра, нажимая на узлы.

[ШАГ 11] Добавьте лист для фасада, щелкнув правой кнопкой мыши и выбрав [Новый лист] на листах (всех) в [Диспетчере проектов] > выберите страницу с надписью 11×17, которую вы создали > переименуйте лист — Лист номер [A601], Имя листа — Внутренний вид > Когда пустой лист открыт > Перетащите вид фасада из [Диспетчера проектов] на лист > Переименуйте заголовок вида [E-LIVING-N] > Затем вы увидите символ фасада имя и название вида обновлены на плане этажа

[ШАГ 12] Обычно мы хотим показать границу высоты жирной линией. На листе добавьте [Линия детализации] на вкладке [Аннотации] на панели [Детали] или введите [DL] > Выберите [Широкие линии] на вкладке [Изменить] в разделе [Стили линий] > Проследите линии границ

Чтобы добавить разрез

[ШАГ 1] Вы будете использовать аналогичные шаги для создания разрезов
[ШАГ 2] Нажмите [Сечение] на вкладке [Вид] на панели [Создать]
[ШАГ 3] Нарисуйте линию сечения, щелкнув две точки, после чего вы сможете изменить направление взгляда и границу вида

[ШАГ 4] Установите лист для секции

(CO 2) Добавить/редактировать подробные виды

Добавить подробные виды

[ШАГ 1] Нажмите [Выноска] на вкладке [Вид] на панели [Создать]
[ШАГ 2] Нарисуйте границу вида на плане этажа > затем [Уровень 2-Выноска] будет автоматически создан в разделе [Планы этажей] > Переименуйте вид в [Уровень 2 — Туалеты] > При необходимости обновите масштаб

[ШАГ 3] Создайте вид фасада и вид сечения на подробном виде > добавьте детали > Обновите масштабы > Скройте [символ фасада] на плане этажа [Уровень 2] > Скройте [символ сечения] на [Уровень 2 — Туалеты ] подробный вид и план этажа [Уровень 2]

[ШАГ 4] Добавьте подробные виды на лист [A701-Уборная 1]

(CO 3) Добавить тексты и аннотации

Аннотации (тексты, примечания и размеры) можно добавлять к любым видам и листам

В этом руководстве вы попрактикуетесь с инструментом [ТЕКСТ] для добавления текстов и заметок

[ШАГ 1] Откройте [вид] из [листа], дважды щелкнув вид > В виде щелкните [Текст] на вкладке [Аннотации] на панели [Текст] > Выберите тип текста из [Свойства] Панель > Перетащите, чтобы создать текстовое поле > Добавить текст

Примечание. Если вам нужен другой стиль текста, вы можете продублировать тип и отредактировать

[ШАГ 2] Добавьте линию (линии) выноски, щелкнув значок [Выноска] на вкладке [Изменить] > отрегулируйте направление стрелки и линию выноски

(CO 4) Добавить/Редактировать комнаты, теги комнат, разделители комнат

Еще один полезный инструмент для создания аннотаций — это создание, определение и маркировка комнат в Revit. Если у вас есть стены, Revit распознает стены как границы комнат. Однако, если у вас есть нечеткие границы, вы должны сначала определить границу комнаты, используя [Разделитель комнаты]

Подтвердить границы комнаты

[ШАГ 1] Нажмите [Помещение] на вкладке [Архитектура] на панели [Помещение и зона]
[ШАГ 2] Наведите указатель мыши на план этажа, чтобы найти закрытую комнату. Вы можете подтвердить границы, нажав [Выделить границы]

[ШАГ 3] Нажмите [Закрыть], чтобы скрыть выделенные границы

Определение границ

[ШАГ 1] Чтобы определить границы, нажмите [Разделитель помещений] на вкладке [Архитектура] на панели [Помещения и зоны]
[ШАГ 2] Используя инструмент [Draw] для рисования разделенных границ, затем вы можете определить границы вручную.

Создание комнат

[ШАГ 1] Нажмите [Помещение] на вкладке [Архитектура] на панели [Помещение и зона]
[ШАГ 2] Наведите указатель мыши на каждую комнату и щелкните один раз мышью, чтобы определить границу комнаты. Вы увидите метку с надписью [ROOM] и [X], показывающую размер комнаты. Продолжить для каждой комнаты.

Редактировать теги

[ШАГ 1] Дважды щелкните тег комнаты (ИМЯ), после чего вы сможете изменить название комнаты. Нажмите на номер комнаты (NUMBER) два раза. Затем вы можете изменить номер комнаты.
Примечание. Если номера расположены на 1 этаже, номер начинается с 101. Если номера расположены на 2 этаже, номер начинается с 201.
[ШАГ 2] Переместите марки комнат за пределы комнаты, чтобы избежать наложения линий модели и названий комнат > Выберите все марки комнат > Установите флажок [Линия выноски] > Переместите марки комнат за пределы комнаты

(CO 5) Добавление/редактирование схемы заливки цветом

Вы можете использовать [обозначение заливки цветом] для размещения комнат и пространств после добавления комнат. Планы цветового кодирования могут помочь клиенту понять взаимосвязь между общественным и личным, рабочим пространством и пространством для отдыха.

Добавить легенду заливки цветом

[ШАГ 1] Щелкните [комнату] на плане этажа > Добавьте [ОБЩЕСТВЕННУЮ], [ПОЛУ-ЧАСТНУЮ] или [ЧАСТНУЮ] в [Отдел] из палитры [Свойства] > Если вы уже добавили одну из трех опций , вы можете выбрать из раскрывающегося меню.

[ШАГ 2] Повторить шаг 1 для всех комнат
[ШАГ 3] Дублируйте планы этажей только для планов с цветовой заливкой, щелкнув правой кнопкой мыши вид > выберите [Дублировать вид] > выберите [Дублировать с детализацией] > Переименуйте скопированные виды

[ШАГ 4] Откройте дубликаты видов > Нажмите [Обозначение цветовой заливки] на вкладке [Аннотации] на панели [Цветовая заливка] > Щелкните план этажа, после чего откроется окно [Выберите тип помещения и цветовую схему] > Подтвердите Тип помещения: Комната, Цветовая схема: Отдел > Нажмите [ОК], после чего отобразятся цветная легенда и цвет.
