виды, характеристики, размеры и цены

Дождевая вода и снег, которые задерживаются на верхней части цоколя, вызывают намокание бетона или кирпича, размывание краски или других декоративных покрытий. Вода в порах под влиянием перепадов температур периодически замерзает, расширяется, что постепенно приводит к появлению трещин, отслаиванию штукатурки, разрушению конструкции. Механические воздействия от осадков (ливень, град) и ударов тяжелыми предметами так же медленно нарушают целостность. Оптимальный способ решения этой проблемы — установка отливов.

Оглавление:

  1. Разновидности планок
  2. Технология монтажа по шагам
  3. Стоимость

Их крепят:

  • дюбель-гвоздями;
  • саморезами к направляющим на стенах;
  • на цементно-песчаный раствор;
  • на кронштейны;
  • на клей.

Дополнительные преимущества:

  • улучшение эстетических характеристик;
  • защита постройки от сырости.

Виды

Цокольный отлив — наклонная планка прямоугольной формы шириной от 5 до 70 см. Ее устанавливают по всему периметру здания. Изготавливаются из нескольких материалов, выбор осуществляют с учетом дизайна отделки стен, формы и текстуры поверхности основания строения.

Классификация:

1. Из поливинилхлорида (ПВХ, пластик) для окон и фундамента. Это лучший вариант для дома со стенами с вентилируемыми фасадами из винилового сайдинга. Достоинства — доступная цена, устойчивость к воздействию агрессивных веществ, атмосферных явлений, ультрафиолета, высокая степень гидроизоляции, большой выбор цвета и формы, низкий уровень шума во время дождя. Недостаток — хрупкость дешевых изделий, невозможность ремонта. Стандартная длина — 1,5 и 3 м.

2. Бетон. Для изготовления используют раствор марки прочности не ниже М400 с добавлением пластификаторов, повышающих морозоустойчивость и водонепроницаемость. В состав вводят пигмент, что позволяет подобрать цветовое решение, подходящее для любых фасадов и фундаментов. Ширину подбирают под размер основания. Минус — сложный монтаж из-за больших размеров и веса. Крепят их к поверхности с помощью ЦПС. Этот вид лучше всего сочетается с кирпичными или каменными стенами при условии, что цоколь имеет высокую несущую способность. Бетон можно покрывать любой фасадной краской.

3. Клинкер. Специальная клинкерная плитка является лучшей с эстетической точки зрения, недостатки — высокая стоимость, сложность установки. Крепят на цементный раствор. Подходят для кирпичных и каменных стен.

4. Оцинкованная сталь. Имеют вид полки с двумя загибами: один служит для крепления к стене, второй — для стекания жидкости. Цвет может быть любым, есть отделка под дерево. Изделия универсальны, достоинства — прочность, простота монтажа. В продаже есть виды с полимерным покрытием, которое защищает от царапин, ударов. Варианты — полиэстер, матовый полиэстер, пурал (полиуретан), пластизол, последний — лучший по прочности. Он имеет текстуру березовой коры или крокодильей кожи. По устойчивости к коррозии с ним сравним пурал, срок службы которого — от 50 лет, из пластизола — от 30, глянцевый полиэстер — 10, матовый — 15. Размеры — 1,5, 2 или 3 м, если кровля отделана металлочерепицей или профлистом, то целесообразно купить планки такого же цвета.

5. Алюминий. Отличаются меньшим весом, низким уровнем шума, их окрашивают порошковой краской любого цвета по RAL. Этот тип устойчив к перепадам температур, механическим и длительным воздействиям атмосферных осадков, размеры — до 3 м.

6. Медь. Почти не подвержены коррозии, поэтому самые долговечные. Используют медь обычную, патинированную (состаренную) или оксидированную. Классическая без специального ухода естественным образом покрывается зеленым налетом (патиной). Второй тип имеет зеленый оттенок, оксидированная — черный. Применяются редко из-за высокой цены.

7. Дерево. Отливы из этого материла ставят на цоколь дома из древесины. Лучше прочих подходит обрезная доска из лиственницы. Для продления срока службы рекомендуется перед монтажом обработать пропиткой.

8. Натуральный камень песчаник. Является природным утеплителем, цвета — серо-зеленый, серо-синий, светло-серый. Подходит для фундамента с большой несущей способностью, сочетается со стенами из кирпича, каменными или с фасадными панелями, отделанными каменной крошкой.

При выборе нужно учесть, что размеры отливов должны быть такими, чтобы выступ составлял не менее 50 мм. Для пластиковых и металлических планок в продаже есть специальные боковые заглушки, предназначенные для отделки кромок. Вариант отделки цоколя из искусственного камня — оформление верха фундамента клинкерным кирпичом со срезанным или закругленным торцом.

Пошаговая инструкция по монтажу

Порядок действий при установке металлических отливов:

1. Проверить уровнем ровность поверхности основания. Если есть перепады или трещины — устранить их цементным раствором, если стены из дерева — обработать антисептиком.

2. На углу, чуть выше уровня цоколя с помощью дюбель-гвоздя прикрепить шнурок. Протянуть его до противоположного угла и тоже закрепить.

3. Приготовить смесь из 1 части цемента и 3 частей песка. Воды добавить столько, чтобы раствор не стекал.

4. Набросать цементно-песчаную смесь на верхнюю часть цоколя.

5. Выровнять слой по шнурку и выполнить откос под углом не менее 15 градусов в направлении от стены.

6. Дождаться высыхания цемента.

7. Просверлить на верхних загибах планок отверстия под крепления с шагом 30-35 см.

8. Начать монтировать отливы с угла, используя специальные угловые элементы. Если на стенах есть выступающие детали (колонны, пилястры, то их тоже отделывают в первую очередь).

9. Приложить планку к стене и сделать разметку под крепления.

10. Просверлить в стене отверстия по отметкам, вставить в них дюбеля.

11. Прикрепить отлив дюбель-гвоздями. При необходимости режут на части нужной длины болгаркой с отрезным диском по металлу.

12. Стык обработать герметиком, иначе будет затекать вода.

13. Нанести на край элемента морозостойкий герметик. Ширина полосы — не менее 3 см.

14. Наложить следующую планку внахлест с заходом на часть предыдущей, обработанную герметиком. Не должно быть ничем не прикрытых обрезанных краев. Со временем они неизбежно подвергаются коррозии.

15. Таким образом покрыть всю поверхность основания.

Если облицовка стен будет крепиться к направляющим, то их устанавливают до монтажа отливов. Тогда сверления под дюбеля не нужны, планки прикрепляют прямо к обрешетке саморезами по металлу или дереву в зависимости от материала каркаса. Под широкие металлические конструкции или из ПВХ дополнительно ставят кронштейны, иначе зимой они провиснут под тяжестью снега. Клинкерные и бетонные режут болгаркой с отрезным диском по камню или бетону. Элементы размещают впритык, для фиксации используют цементно-песчаный раствор.

Стоимость

Приобрести металлические и пластиковые отливы для цоколей фундаментов здания можно по 1,5-3 м, бетонные и клинкерные продают поштучно в виде элементов определенного размера. На стоимость влияет ширина, для изделий из металла — наличие покрытия (полимерное, порошковая краска).

Средние расценки, руб/пог.м:

Материал/ ширина планки, см5710152025 303540
ПВХ7085115140170195
Оцинкованная сталь с покрытием из полиэстера506075100120150170200220
Алюминий300380460540620700780
Бетон120
Клинкер2000
Медь классическая950125015501850215024502750
Медь оксидированная1700225028003350390044505000
Медь патинированная2450320040504850565064507250
Песчаник500

Планки изготавливают из нескольких видов материалов, выбор осуществляют с учетом сочетания с фактурой и цветом основания и стен, цены. Для установки отливов на цоколь своими руками оптимальное решение — поливинилхлорид. Если нужен более долговечный вариант, то крепят металлические.

виды и правила их установки

Отливы для цоколя фундамента — это планки, которые закрывают поверхность фундаментной конструкции, выступающей за пределы стены здания. Ведь фундамент всегда закладывается в ширину больше, чем ширина стены, для выдерживания нагрузок, создаваемых массой всего строения. Поэтому выступающую часть надо обязательно закрыть от действующих на нее атмосферных осадков. Ведь влага, проникающая во внутрь бетона, разрушает его.

И если вертикальные плоскости отделываются различными материалами: плиты, штукатурки, отделки из пластика и других материалов, то отливы на цоколь – это чаще всего планки, изготовленные из металлического листа. Кроме металлических изделий, на рынке продаются элементы и из других материалов.

Бетонные

 Это монолитные и прочные изделия с большим сроком эксплуатации. На рынке они представлены тремя типоразмерами: 50 х 18, 39 х 35 и 39 х 27 см.

Керамические

Не такие прочные, как бетонные, но прекрасно вписываются в здания, отделанные кирпичной кладкой.

Пластиковые


Бюджетный вариант с огромным ассортиментом в плане цветового оформления и имитации природных материалов.

Чаще встречаются с имитацией древесины, поэтому отлично подходят под отделку фундамента деревянного дома.

У этих моделей небольшой запас прочности и эксплуатационный ресурс.

Полиуретановые

Самые легкие и дешевые. Используют для отделки цоколя, у которого вертикальные плоскости закрываются сайдингом. Способ крепления – клеевой состав.

Как показывает практика, чаще всего используются металлические виды. Они продаются в готовом виде, их можно заказать, точно указав размеры и конфигурацию, а можно сделать своими руками. К тому же отливы изготавливаются как из оцинкованного листа, так и из покрытого полимерными составами. Некоторые компании предлагают алюминиевые или медные изделия, которые по цене очень дорогие, но у них серьезный эксплуатационный ресурс.

Видео


Видео о личном опыте отделки цоколя.

Правила установки


Перед тем как установить отливы на фундаменты, нужно выбрать его по материалу изготовления. Керамические и бетонные устанавливаются на выступ до начала отделки стен. Их сажают на скрепляющий цементный раствор. Металлические крепят саморезами. Пластиковая модель отлива для цоколя устанавливается на каркас под сайдинг и крепится к нему саморезами по металлу.

Металлические отливы на фундамент не крепятся. Их крепят к стене саморезами на пластиковые дюбеля. Для этого сначала придется рассчитать необходимое количество элементов. Здесь все просто – длина фундамента и есть общая длина всех отливных планок. Поэтому надо предварительно замерить длину фундаментной конструкции рулеткой или провести замер на плане в проекте.

Так как стандартная длина готового отлива составляет 2 м, то можно легко подсчитать, сколько цокольных отливов потребуется для установки. То есть, длину фундамента надо разделить на «2». Но здесь есть один момент. Два соседних элемента монтируются с нахлестом, равным 2 — 3 см, а значит, к полученному результату надо прибавить 5%. К тому же при стыковке изделий на углах здания их придется подрезать под 45°. А это очередные расходы в плане уменьшения длины.

Что касается ширины, то все зависит от ширины выступа с облицовкой. К тому же нередко фундамент утепляют, а это увеличение выступа как минимум на толщину теплоизоляционного материала и облицовки. Поэтому готовые отливы для фундамента имеют ширину 5 — 30 см.

Перед тем как установить отлив на цоколь фундамента, необходимо горизонтальную плоскость выступа подготовить. Все дело в том, что сам отлив – это планка, защищающая фундаментную конструкцию в первую очередь от атмосферных осадков. Поэтому она должна быть установлена под углом в сторону улицы.

Для оформления угла используется обычный цементно — песчаный раствор в соотношении ингредиентов 1 : 3. Раствор наносится на выступ, создавая наклонную плоскость под углом не меньше 15°. Хотя эта операция необязательная. Когда раствор схватится, можно заняться креплением отливов:

  1. От верхнего края откоса в двух местах по длине стены дома вверх отмеряется расстояние, определяющее высоту верхней вертикальной планки самого изделия. Эта часть будет прижиматься к стене.
  2. По двум точкам наносится горизонтальная линия по стене.
  3. Начинать монтаж отливов на фундамент надо с угла здания.
  4. Первая планка прикладывается к стене так, чтобы верхний край вертикальной части точно лег по нанесенной линии.

Теперь через каждые 20 — 30 см надо в стене через отлив сделать отверстия перфоратором, куда вставляются пластмассовые дюбеля и вкручиваются саморезы с широкой шляпкой или пресс-шайбой. Длина крепежных изделий 30 — 50 мм.

Вторая планка укладывается около первой со смещением 2 — 3 см на край установленного элемента. Такой монтаж отливов позволяет полностью закрыть выступ фундамента без зазоров, через которые осадки могут проникнуть под отливы. Рекомендуется отливы на фундаменты между собой скреплять дополнительно силиконовым герметиком.

Чтобы крепежные отверстия были на одной линии, надо карандашом по вертикальной части отлива нанести эту линию, которая будет параллельна краю и находится посередине. Если для кого — то сложно проделывать отверстия в стене через металлический лист, то:

  1. Можно отверстия сделать сначала на отливе.
  2. Затем приложить планку по месту крепления.
  3. Через отверстия сделать пометки на стене.
  4. Отложить планку.
  5. Проделать отверстия в стене перфоратором.
  6. Вставить туда дюбели.
  7. Приложить планку, совмещая отверстия на нем с отверстиями на стене.
  8. Закрутить саморезы.

В процессе установки отливов на фундамент деревянного дома крепление проводится без сверления. Для этого используются саморезы по дереву, который просто через планку вкручиваются в деревянную стену дома. Иногда вместо крепежей используют прорезь, которую делают дисковой пилой.

Линия прорези проходит по верхнему краю уклона, куда вставляется горизонтальная часть отлива. То есть, для этого используется защитный элемент без верхней вертикальной части. Правда, эта технология не такая простая, поэтому лучше использовать стандартный способ крепления саморезами.

Своими руками


Сделать отлив для фундамента своими руками несложно, если есть навыки работы с простыми инструментами: киянкой и металлическими ножницами. Но перед тем как сделать отливы, нужно точно определиться с их шириной, которая будет чуть больше ширины выступа цоколя. К нему надо прибавить нижнюю вертикальную часть, она обычно равна 10 — 15 см, и верхнюю — 5 см.

От металлического листа отрезается полоса, равная 20 см плюс ширина выступа. Затем на ней с двух сторон отмеряются размеры, по которым металл сгибается. Угол на отливе незначительный, поэтому этому показателю придавать особого значения не надо. Просто его надо обозначить. Основное требование к устройству – параллельность линий сгиба.

Сгибать полосу надо аккуратно легкими ударами киянки. При этом процесс лучше проводить на металлической поверхности с прочным углом, на котором и будет производиться сгибание металла. Поэтому всю работу лучше делать на верстаке.

Заключение по теме

Если строительный бюджет невелик, а часть работ с отделкой не закончена, то процессы по изготовлению и монтажу некоторых изделий лучше провести своими руками. Это в полной мере касается отделки цокольной части. Вертикальную плоскость цоколя фундамента можно своими руками заштукатурить и покрасить. А верхнюю часть закрыть декоративной планкой, сделанной также самостоятельно.

Но перед тем как сделать металлические отливы на фундаменты, обязательно выверяются размеры. Нельзя допустить, чтобы их ширина была гораздо больше ширины выступа фундамента. Ведь разница — это плоскость, влияющая на парусность конструкции. И чем она больше, тем сильнее ветер действует на отлив.

материалы изготовления, разновидности крепежа, технология установки

Отливы для цоколя представляют собой наклонные полки, которые устанавливаются на стыке стены с цоколем. Эта технология позволяет оградить цоколь и фундаментное основание от влияния осадков, сберечь привлекательный вид нижней части строения и продлить срок эксплуатации постройки. Перед тем как крепить отливы на цоколь, необходимо разобраться в разновидностях и особенностях этих элементов.

Содержание

Функции отливов

Отлив является важной частью отделки цокольной конструкции. Изделия предназначены для защиты фундамента здания от осадков и разрушения. Цокольная защита служит декоративным элементом и способна отсечь осадки, которые попадают на грунт, расположенный около строения.

Особенности различных материалов для отливов

Стоимость и эффективность элементов зависит от материала, из которого они изготовлены. Например, дюралевые изделия способны выдерживать сильные морозы, устойчивы к повышенным показателям влажности. Покрытые цинком отличаются хорошими декоративными и техническими характеристиками, практичностью и экономичностью. Медный отлив долговечен и износоустойчив. Бетонные изделия являются самыми долговечными и практичными, по сравнению с конкурентами. Они выдерживают нагрузки и выступают защитой для стен. Единственный нюанс – бетонная смесь должна быть качественной, это будет гарантией устойчивости к заморозкам.

Отливы из стали

Элементы, выполненные из оцинкованного металла и покрытые полимерным напылением. Они имеют высокие показатели прочности, приемлемую цену. Изделия из стали можно приобрести в готовом виде или заказать в индивидуальном порядке, согласно необходимым размерам. Материал стоек к агрессивным влияниям окружающей среды.

Отливы из алюминия

Алюминиевые изделия долговечны, устойчивы к перепадам температур, прочны и надежны. Материал не склонен к образованию коррозии. Благодаря податливости работать с ним легко. В дополнительной защите поверхностный слой не нуждается, но так как он мягкий, возможен риск образования царапин. Краска и другие напыления наносятся с декоративной целью и предотвращают потемнение стройматериала. Этот вид отливов является дорогостоящим и качественным.

Медные отливы

Отличаются своим внешним видом, надежностью. Такой вариант поможет преобразить фасадную часть здания. Существенный минус – сложные монтажные работы, необходимо приглашать специалистов с профессиональным оборудованием.

Пластиковые элементы цокольной защиты

Аксессуары для цоколя из пластика пользуются популярностью среди потребителей, благодаря широкому выбору цветовой гаммы. небольшому весу, бесшумности. Пластиковые элементы отличаются приемлемой ценой и хорошим качеством. Материал устойчив к внешним природным влияниям, не подвержен коррозии и разложению. При наличии стандартного набора инструментов монтаж пластиковых элементов можно произвести без затруднений своими силами.

Крепеж для установки отливов

Перед тем как приступить к монтажным работам, следует сделать ревизию горизонтальности поверхности. Если имеются отклонения либо перекосы, поверхность требуется выровнять цементным раствором. Чтобы смесь хорошо легла, поверхностный слой оформляют в форме откоса. На углу стен в горизонтальном положении прикрепляют малярный шнур, который будет служить ориентиром для сооружения откоса. Пропорции рабочего раствора: 1 часть цемента к 3 частям песка. Вода добавляется в таких пропорциях, чтобы готовая смесь не стекала с малярного инструмента. Чтобы влага правильно испарялась и раствор закрепился, следует произвести выдержку в течение двух суток. Крепление отливов на цоколь производят к поверхности стены либо к направляющим элементам.

Особенности и технология установки отливов

Технология установки изделий включает в себя:

  • измерение периметра дома;
  • определение необходимой ширины конструкции;
  • установку элементов в угловой части дома;
  • крепление отливов к стене при помощи герметиков и самонарезных болтов;
  • проверку системы на функциональность и обнаружение протечек.

Установка защиты фундамента на цоколь деревянного дома требуется в обязательном порядке. Древесина впитывает влагу, и эта особенность пагубным образом влияет на фасад сооружения. Бревна нуждаются в усиленной защите, по этой причине лучше выбрать установку бревенчатого или металлического отлива. Главные особенности и технология установки: деревянные детали должны быть обработаны водоотталкивающими средствами.

Подготовительный этап

Перед тем как приступать к работам, проводят ревизию периметра цокольной конструкции на наличие сколов или трещин. При наличии таковых производят герметизацию и затирку шпатлевкой. Еще одно важное условие – ровные, горизонтальные откосы.

Сооружение откосов – ход работ:

  1. К углам стен крепежами фиксируется малярный шнурок, ровность проверяется при помощи строительного уровня.
  2. По шнуру строится откос, наклон должен составлять не меньше пятнадцати градусов. Соотношения раствора стандартные – одна часть цементного порошка к трем частям песка. Все составляющие следует залить водой. Консистенция должна получиться такой, чтобы раствор не стекал со шпателя.
  3. По истечении нескольких дней откос полностью схватится.

Разметка под отливы

Чтобы крепление отливов к цоколю было выполнено качественно, потребуется выполнить разметку и произвести расчеты. Разметку делают с использованием строительного уровня с заложенным в него трассировочным мелом. После к точкам разметки прикладывают шнурок, его потребуется натянуть и отпустить. В итоге образуется полоса, которая обозначит, где должна быть прикреплена верхняя часть детали.

Крепление отливов

Вот как следует крепить отливы на цоколь:

  1. В стене болгаркой штробят выемку глубиной до 15 миллиметров. Канавка нужна для того, чтобы вставить в нее верхнюю часть отлива. Если монтаж приспособлений будет произведен при строительстве дома, то элементы будут закреплены фасадом здания.
  2. Монтаж лучше производить с угла строения. Чтобы установить первые элементы на цоколь потребуется взять 2 изделия и подрезать их под углом 45 градусов. При монтаже должен образоваться небольшой нахлест изделий. Для соединения полос отлива берут дюбель-гвозди.
  3. Все последующие строительные единицы устанавливаются в аналогичном порядке. Прикрепляя детали, рекомендуется делать нахлест на предыдущий элемент от 5 до 10 см.
  4. После того как крепление отливов к стене будет завершено, производят проверку жесткости конструкции.

Наиболее часто отливы нужны для фундаментных оснований, которые имеют небольшую высоту цоколя или он выступает над основой. Установленный на цоколь отлив предохраняет стены и фундамент от проникновения излишней влаги. При самостоятельной установке потребуются строительные навыки и соответствующий инструмент.

Да!

45.62%

Нет. Требуются дополнительные ответы. Сейчас спрошу в комментариях.

39.53%

Частично.  Еще остались вопросы.  Сейчас отпишусь в комментариях.

14.85%

Проголосовало: 1199

Оцените полезность статьи, нам будет приятно 🙂

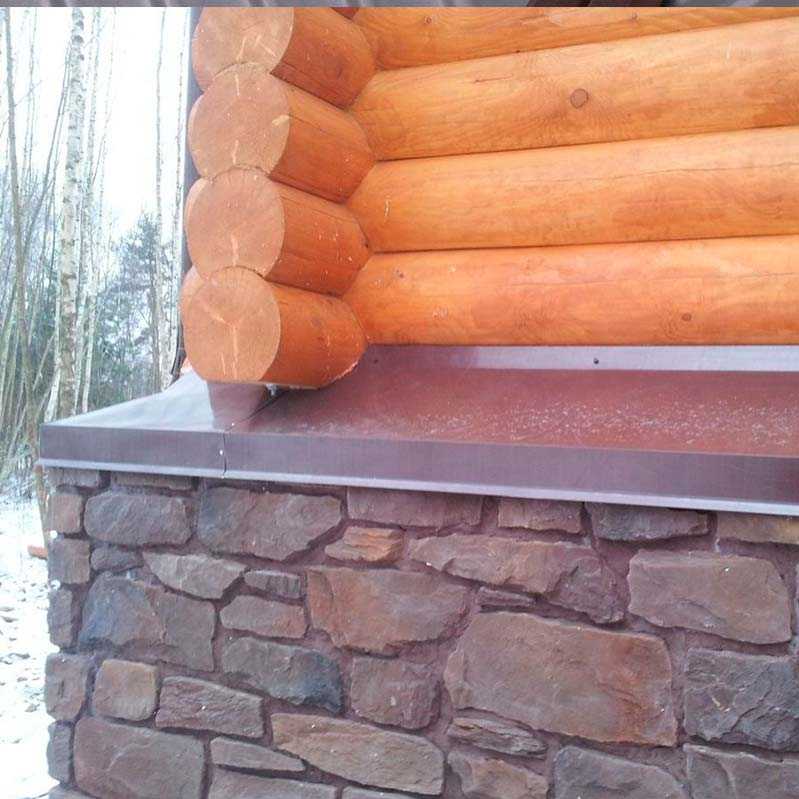

Отливы для цоколя фундамента деревянного дома

Содержание статьи

  • 1 Материалы для отлива и схемы монтажа
  • 2 Монтаж отливов
    • 2. 1 Оформление углов
    • 2.2 Наружный угол
    • 2.3 Внутренний угол
    • 2.4 Прямые участки

Для защиты выступающего цоколя деревянного дома необходимо установить отлив на фундамент для защиты бетонной конструкции от разрушения. Проблем обычно не возникает для зданий из СИП панелей и «каркасников» – верхняя полка крепится к обрешетке и закрывается вентилируемым фасадом. В срубах необходимо обеспечить герметичность узлов примыкания и обвести перерубы наружных углов.

Материалы для отлива и схемы монтажа

Ввиду того, что минимальная ширина монолитных фундаментов чаше всего больше толщины стеновых материалов, использующихся в деревянном строительстве домов, цоколь дома выступает наружу. Для защиты его верхней грани от намокания и разрушения применяются отливы из разных материалов:

  • сталь – оцинкованная, покрытая полимерами или ламинированная;
  • полимеры – пластиковые доборные элементы.

Бетонные, клинкерные, медные и алюминиевые отливы для деревянных коттеджей используются редко, поскольку резко увеличивают бюджет строительства. Их сложнее подгонять в узлах примыкания к венцам сруба, увеличивается отход кроя и время установки.

Основными схемами монтажа отливов являются:

  • бетон, клинкер – изготовление раствором наклонной плоскости на верхней поверхности цоколя, укладка элементов на цементно-песчаный или специальный раствор, обладающий влагонепроницающими свойствами;
  • медь, винил, сталь, алюминий – фиксация верхней полки к стене, каркасу вентфасада, подгонка внутренних и внешних углов, крепление элементов между собой фальцем, саморезами или заклепками внахлест

Важно! Для виниловых отливов производители выпускают угловые элементы. В компаниях, реализующих стальные отливы, их можно заказать по размерам застройщика. Бетонные, клинкерные изделия раскраивают УШМ с алмазной оснасткой по месту.

Форма отлива выглядит следующим образом:

Ширина средней рабочей полки варьируется в пределах 50 – 400 мм. Изделия из листовых материалов можно заказать конкретного либо стандартного размера. При выборе виниловых доборных элементов возможности несколько снижаются – придется выбирать из готового ассортимента производителя.

Монтаж отливов

Единого стандарта по оформлению отливных элементов на фундаменте не существует, поэтому установить отливы можно различными методами. Однако рекомендуется вначале защитить от влаги сопряжения стен, соединение углов сруба в лапу, затем смонтировать планки на прямых участках цоколя дома.

Оформление углов

В домах из СИП панелей, построенных по каркасной, щитовой или фахверковой технологии по бюджетным проектам, обычно присутствуют только наружные углы. В срубах добавляются внутренние углы при перерубке углов в чашу или лапу. В последнем случае для этих элементов может заливаться отдельная лента, углы могут лежать на цоколе вплотную или нависать над ним.

Поэтому изменяется ширина и уклон отлива цоколя дома, удобство размещения планки, отходы кроя, производительность работ по защите фундамента.

Наружный угол

Если используются ПВХ отливы цоколя, технология кроя планок для изготовления углов значительно упрощаются.

Схема монтажа виниловых отливов.

Достаточно вырезать нижнюю и верхнюю часть, смонтировать доборный элемент на место эксплуатации, обработать швы герметиком, силиконом.

С металлическими цоколями работать сложнее, поэтому используются другие технологии:

  • вырезание верхней части планки – разрезается верхняя и средняя полка, с одной стороны по разметке угла 90 градусов, с другой с напуском 1 – 2 см;
  • стыковка углового элемента – планка изгибается в месте надреза, припуск заводится внутрь, металл крепится саморезами либо заклепками вдоль угла.

Более надежным считается фальцевое соединение, в этом случае по обе стороны угла оставляют 1 см, 2 см с другой стороны, соответственно. Сложность фальцевых стыков заключается в необходимости у домашнего мастера некоторых навыков жестяных работ, применении специального инструмента.

Вместо этого можно состыковать угол с небольшим зазором, закрыть его широкой планкой сверху, прикрепив ее к противоположным сторонам вдоль шва заклепками или саморезами.

Наружные углы в местах примыкания внутренних стен сруба с перерубом в лапу можно оформить следующим способом.

Важно! Фундамент дома должен защищаться отливами по всему периметру, включая крыльцо, декоративные элементы фасадов (эркеры, пилястры).

Внутренний угол

При самостоятельном креплении отливов цоколя дома во внутренних углах технология гораздо проще. В этом случае одну планку модно запустить под другую, немного подогнув широкую полку, замазав щели герметиком.

Важно! Если цокольная часть фундамента залита по единому горизонтальному уровню, а венцы соседних стен сруба смещены по вертикали на полдерева, отливы могут размещаться под разным углом или на разном уровне.

Прямые участки

После декорирования и защиты наружных и внутренних сопряжений стен отливы крепятся на прямых участках. Максимальная жесткость отливных планок обеспечивается креплением их специальными кронштейнами:

Технология установки отливов цоколя дома на деревянную постройку выглядит следующим образом:

  • разметка горизонтали – линия обычно изготавливается специальным малярным инструментом (окрашенная нить) перед монтажом угловых элементов;
  • крепление отливных планок – на стену или стойки каркаса вентилируемого фасада прикручиваются кронштейны, на них надеваются нижние ребра жесткости отливов, затем ответная полка фиксируется к обрешетке или венцам здания саморезами.

После чего, ребра жесткости следует дополнительно подогнуть вокруг кронштейнов пассатижами. Существует технология установки отливов на фундамент без хомутов:

  • по линии, размеченной на начальном этапе, в венцах сруба создаются пропилы УШМ с оснасткой по дереву или ручной дисковой пилой, при этом необходим уклон параллельно средней полке отлива;
  • на верхнюю грань цоколя раскладываются деревянные бруски, верхняя сторона которых срезана под необходимым углом, их крепят дюбелями в цоколь;
  • планки без изогнутой верхней полки вставляются в пропил, предварительно заполненный акриловым или силиконовым герметиком, крепятся в средней части саморезами к опорным брускам.

Это самый эстетичный вариант оформления для срубов, не имеющих фасадных облицовок. Пропил глубиной 2 – 3 см дополнительно снимает внутренние напряжения в бревнах, брусе, предотвращая растрескивание при усыхании лесоматериала.

На практике часто применяется метод, аналогичный первому варианту, но без монтажа кронштейнов. В этом случае отливы держатся исключительно дюбелями или саморезами, установленными в верхней полке. Опирание на наружное ребро цоколя происходит исключительно за счет собственного веса листовой стали и полимерного материала.

Важно! Жесткость конструкции отливного пояса по периметру сруба достигается наличием ребер жесткости на внешних и во внутренних углах. В отличие от оконных отливов, конструкцию не может поднять ветром.

Таким образом, отливы над выступающим цоколем фундамента дома, сделанным в одной плоскости с фасадами, можно установить самостоятельно несколькими способами. Надежнее всего будет использовать специальные кронштейны, самым эстетичным вариантом является запуск планки в пропилы венцов сруба. Простейшей технологий становится фиксация отливов к стенам или обрешетке вентфасада саморезами без кронштейнов.



видео-инструкция по монтажу своими руками, особенности металлических, пластиковых, бетонных изделий для окон, забора, из камня, цена, фото

В строительстве не бывает мелочей, это проверено многократно, поэтому не стоит повторять чужих ошибок и делать все в соответствии с технологией. Фундамент отличается высокой прочностью, но попадающая сверху вода проникает в конструкцию и при наступлении мороза может разрушить ее. Чаще всего для защиты используются металлические отливы для цоколя, но на рынке также представлены изделия из пластика, алюминия и бетона.

Крепление конструкции достаточно простое, тем не менее, следует соблюдать несколько простых правил, чтобы обеспечить надежную защиту и прочность крепления на долгие годы.

Отлив не только защищает фундамент, но и значительно улучшает внешний вид здания

Содержание

Виды отливов

Сегодня на рынке представлено множество самых разнообразных систем защиты фундамента и иногда бывает сложно определиться с конкретным вариантом. Рассмотрим особенности каждого из типов, их достоинства и недостатки.

Металлические изделия

Отливы из металла имеют специальный профиль для лучшей защиты и выполняются в самых различных цветах

Как отмечалось выше, это самый распространенный вид в силу многих причин:

  • Высокая прочность и долговечность готовых изделий. Свойства стали известны всем, она будет служить десятилетиями.
  • Полимерное покрытие обеспечивает не только отличную защиту от коррозии, но и гарантирует, что вы подберете нужный цвет. Выбор вариантов достаточно широк и, что немаловажно, соответствует колеровке по RAL, то есть изделие будет сочетаться с кровлей.
  • Отливы изготавливаются на заказ, это немаловажное преимущество – вы можете заказать изделие абсолютно любой ширины, и оно будет готово в кратчайшие сроки.
  • Материал устойчив к осадкам, перепадам температур. Главное, чтобы защитное покрытие было целостным – в месте царапин и потертостей, если их не закрасить, образуются очаги коррозии.

Совет!
Если вы не имеете опыта крепления отливов для цоколя своими руками, лучше всего выбрать именно сталь, она довольно проста в работе, и ее гораздо сложнее испортить, чем другие материалы.

Пластиковые изделия

Пластиковый отлив для цоколя прост в установке, что по достоинству оценили покупатели

Основные особенности пластика:

  • Высокая прочность материала и сохранение свойств на протяжении многих лет.
  • Пластиковые отливы не подвержены коррозии, не боятся сырости и перепадов температур.
  • Достаточно демократичная цена, хотя, стоит отметить, что стальной аналог все же дешевле.
  • Простота монтажа – с работой справится даже неопытный застройщик.

Изделия из бетона

На фото -бетонные отливы очень прочные и хорошо подходят к отделке из камня, как натурального, так и искусственного

Бетон имеет следующие особенности:

  • Прочность и долговечность изделия, сделав один раз, можно забыть об этой части здания.
  • Сочетаемость со всеми фактурами из камня, кирпича и бетона.
  • Следует отметить, что данный тип конструкций – самый тяжелый, это может быть как достоинством, так и недостатком.
  • Процесс установки самый сложный из всех видов. Если сделать его с нарушениями, конструкция очень быстро отвалится, что нежелательно, особенно, когда фасад уже полностью отделан.
  • Такие изделия отлично подойдут для каменного или кирпичного забора.

Изделия из алюминия и меди

Отливы из меди смотрятся очень представительно

Эта группа материалов используется значительно реже, но имеет свои достоинства:

  • Низкая популярность обусловлена не плохими эксплуатационными качествами, а высокой ценой изделий для цоколя. Алюминий и особенно медь стоят немало.
  • Материалы прочные, устойчивы к перепадам температур и атмосферным осадкам, правда медь придется периодически чистить от слоя окисления.
  • Монтаж достаточно прост и не сильно отличается от установки стальных изделий.

Порядок крепления отливов на фундамент

Чтобы произвести качественную установку своими руками, следует делать все работы в соответствии с технологией. Установка производится после облицовки фундамента, но до устройства фасада.

Вот примерная инструкция, которая поможет сделать все качественно и надежно:

  • Вначале следует проверить горизонтальную плоскость верхнего края цоколя и при необходимости выровнять ее.
  • Для наилучшего прилегания конструкции и облегчения установки на выступающей части цоколя необходимо сделать откос под углом 15 градусов. Для этого используется цементно-песчаный раствор. В современных условиях очень часто используется монтажная пена, она служит основой и прочно держит конструкцию так, как показано на рисунке.

Один из способов крепления

  • Крепление производится либо непосредственно к стене, либо к направляющим, если таковые предусмотрены фасадной конструкцией.
  • В зависимости от основания крепеж производится либо дюбелями быстрого монтажа (тогда понадобится перфоратор), либо саморезами (в этом случае нужен шуруповерт).
  • Помните, что для наилучшей защиты фундамента цокольная планка должна выступать на расстояние не менее 50 мм. В этом случае на конструкцию не будет течь влага.
  • Цвет также имеет немаловажное значение, так как отлив будет частью фасадного ансамбля. Он может сочетаться с общей гаммой, а может и контрастно отделять цоколь и стены, иногда это смотрится весьма привлекательно.
  • Нахлест элементов друг на друга должен составлять не менее 3 сантиметров, внутренние и внешние углы зарезаются особенно аккуратно. При этом все стыки и нахлесты должны тщательно промазываться атмосферостойким герметиком. Лучше также защитить и примыкание к стене.
  • При применении широких отливов используйте кронштейны, так как конструкция может изогнуться, это не относится к изделиям из бетона.
  • Отливы для окон и цоколя должны сочетаться между собой, не забывайте об этом.

Важно!
Крепление бетонных элементов лучше всего производить с помощью морозостойкого клеевого состава, это гарантирует долговечность соединения.
При этом замешивать раствор нужно в точности так, как рекомендует производитель.

Цокольная планка – важный элемент экстерьера здания

Вывод

Справиться с данной работой может каждый. Главное – делать все основательно и не спеша. Видео в этой статье поможет убедиться, что самостоятельно отделать цоколь вполне реально.

Отлив для цоколя фундамента: назначение, установка, видео, фото

Фундамент каждого строения несет на себе усиленную нагрузку, поступающую от здания. Помимо этого нагрузка идет и от влаги и осадков. Особенно это заметно в зимние холодные месяцы или во время дождя. Вода впитывается, когда попадает на фундамент. Слои кирпичей, расположенные сверху, пропитываются влагой: так они разрушаются.

Вода при низких температурах застывает и в кирпичах, и фундаменте. В результате летом на конструкциях появляются трещины, кирпичи вываливаются, слоями отпадает штукатурка — строение начинает деформироваться. Для исключения подобных случаев на зданиях оборудуют специальные элементы, которые называются отливами. Их устанавливают на цоколь строения.

Для чего требуются отливы?

При завершении устройства фундамента обычно сразу приступают к работе с его отливом. Отлив делают, чтобы уменьшить влияние осадков на фундамент. Сегодня строительные магазинны предлагают большой выбор отливов. Они имеют разнообразную форму, созданы из разных строительных материалов.

Отливы — важнейшая часть цоколя, вернее, его внешней стороны. Эта конструкция может выглядеть как пластина, которая защищает фундамент здания. Отливы необходимы любому фундаменту.

Эта часть цоколя предохраняет фундамент от деформации. Кроме защиты отливы играют декоративную роль. Благодаря установке отливов у владельцев зданий отпадает необходимость выполнения незапланированного ремонта либо цоколя, либо фундамента. При правильном выборе и верной установке отливы надежно защитят ваше строение.

Материалы для изготовления отливов

Отливы обычно изготавливают из стали или пластика. Отливы, сделанные из металла, используют намного чаще, чем их пластиковые аналоги. Причина этому — высокие технические характеристики металла. Для производства применяется высококачественная оцинкованная сталь, которую затем покрывают слоем полимеров. Для металлических отливов характерны:

  • невысокая стоимость;
  • практичность;
  • доступность;
  • возможность заказать конструкцию с заданными размерами;
  • устойчивость к любым осадкам атмосферы.

Оцинкованная сталь, покрытая полимерами — это прекрасная защита любого сооружения, которая может выдерживать любые перепады температуры. К тому же изделия не подвергаются коррозии за счет особого покрытия.

Это свойство — гарант долгой эсплуатации металлических отливов. Стальные отливы можно не красить. Однако, если владелец захочет, они могут быть покрыты любой подходящей краской. Главное, чтобы их цвет гармонировал с фасадом здания.

Пластиковые отливы имеют легкий вес. Их легко монтировать, они имеют невысокую стоимость. Они обладают следующими свойствами:

  • бесшумность;
  • неразлагаемость;
  • достаточная прочность;
  • способность противодействовать лучам солнца;
  • долговечность.

Строители рекомендуют пластиковые отливы из-за их легкого монтажа. Для того, чтобы выполнить монтаж пластиковых отливов, не требуется каких-то специальных навыков.

Отливы также бывают:

  1. Медный отлив. Конечно, это напрямую влияет на стоимость такого изделия. Цена отливов из меди занчительно выше по сравнению с другими. Но у них есть главное достоинство — они долговечные, износоустойчивые.
  2. Алюминиевый отлив — выдерживает отрицательные температуры, повышенную влажность.
  3. Бетонные отливы. Долговечней, практичней других. Их производят из высококачественного бетона. Может выдерживать значительные нагрузки, служит прекрасной защитой для стен здания.

При строительстве стоит внимательно подбирать материал для отливов. Строители советуют приобретать медные или оцинкованные отливы. Главное, выбирать материал надо с учетом возможностей, предпочтений, считаясь с существующими ГОСТами, СНиПами. Особенно это касается тех зданий, у которых есть проект на строительство. Нельзя менять материал отлива, если в проекте указан другой. Это повлечет за собой нарушения требований безопасности, что приведет к дополнительным затратам.

Установка отливов в сооружениях

Монтаж отлива на фундамент имеет свои особенности. Специалисты рекомендуют проводить работу по их установке до окончания отделочных работ. Если сделать отлив позже, отделочные работы придется начинать заново, что повлечет за собой дополнительные траты.

Далеко не каждый может самостоятельно установить отлив. Хотя и не обязательно для работы набирать в помощники грамотную строительную бригаду. Итак, чтобы установить отливы, надо следовать рекомендациям:

  1. Крепление отлива выполняют после облицовки цоколя дома, но до начала работ со стенами.
  2. Важно помнить, что перед установкой цокольных отливов фундамент следует тщательно промазать герметиком. Так он качественно защитит строение от попадания влаги внутрь.
  3. На отливе имеется крепежный отгиб, который предназначен для крепления к стенам. Он назначен для крепления к стенам. У отлива есть полка, которая устанавливается под углом (для лучшего стока воды). Фронтальный отгиб направляет стекающую воду вниз.
  4. С помощью уровня необходимо проверить на горизонтальность фундамент и верхнюю линию цоколя. Если есть перекосы и они значительные, то необходимо их выровнять раствором. Также можно сделать откосы для лучшего прилегания отливов.
  5. Для этой цели на одном из углов стены надо при помощи дюбеля или самореза закрепить шнурок. Сделать выравнивание по уровню, а затем закрепить его на другом углу стены. Изготовить цементный раствор: одна часть цемента, вода, три части песка. Изготовленный раствор с мастерка стекать не должен.
  6. Затем мастерком по шнурку сделать откосы. Они должны быть под углом не меньше, чем 15 градусов. Раствор выдерживают, оставляют его на несколько суток.
  7. До начала крепления отливов надо установить направляющие. При установке они должны выступить за край цоколя не меньше чем на 50 мм.
  8. Отливы к направляющим крепят на саморезы, а к стене можно их посадить на дюбель — гвозди. Стыки отлива и стены следует загерметизировать.
  9. К откосам крепится облицовка фасада. Если отливы широкие, то их можно дополнительно прикрепить к цоколю кронштейнами.

Если отливы установлены правильно, то они защитят фундамент от влаги, предотвратят размывание по стене краски, декоративной штукатурки.

Установка отливов в деревянном здании

При установке отливов на фундамент необходимо уделять внимание их размеру. Они должны соответствовать размерам здания. Это особенно важно, если на фасаде есть облицовка, потому что облицовочный материал необходимо более тщательно защищать от влаги.

Чтобы вода не попала на облицовку, отлив надо располагать между фундаментом здания и нижним венцом сруба. Если расположить иначе, вода попадет на древесину и фундамент сгниет.

Монтаж на цоколь выполняется вместе с наружной отделкой фасада. Цена монтажа отлива редко превышает себестоимость самого устройства, поэтому подходит для любых покупателей.

Главное — обеспечить герметичность, которая будет гарантией надежности и эффектисности отлива.

Конечно, лучшего всего монтаж доверить профессионалам, которые надежно прикрепят отлив к фундаменту. Отлив не только станет прекрасной защитой для стен, фундамента, кровли от воздействия влаги, но и придаст зданию эстетичный внешний вид.

  • Автор: Андрей Петрович Курилин
