Форматы.Рамка для чертежа. Основная надпись.

ГБОУ 47

КАФЕДРА ТЕХНОЛОГИИ И ПРОФИЛЬНОГО ОБУЧЕНИЯ

Открытый урок по черчению в 8а классе

по теме

«Форматы. Рамка для чертежа. Основная надпись»

Учитель черчения И.М.Горбань

ВЛАДИКАВКАЗ 2013

Тема: «Форматы. Рамка для чертежа. Основная надпись».

План урока. 1. Организационная часть 3 мин.

                       2. Повторение темы «Линии чертежа» 10 мин.

                       3. Объяснение нового материала 10 мин.

                       4.Выполнение графической работы 20 мин.

                       5. Домашнее задание 2 мин.

Прежде чем вы узнаете тему сегодняшнего урока, давайте вспомним то, что нам известно из курса черчения.

В.- Что такое стандарт?

О.- Это норма, образец.

В.-Что понимают под словом «стандартизация»?

О.- Это сведение многообразия одинаковых изделий к небольшому числу образцов.

В.-Как называется стандарт в черчении?

О—ЕСКД – единая система конструкторской документации.

В.-Какие линии чертежа вам известны? Дайте название, назовите назначение и толщину обводки.

Ученики с места отвечают на поставленные вопросы.

ЕСКД определяет не только правила выполнения линий чертежа, но и устанавливает форматы –  размеры листов, на которых выполняются чертежи. В школе мы будем пользоваться форматом А4 (210х297). Но существуют и другие форматы от А4 до А0. Каждый следующий за А4 формат получается путем увеличения меньшей стороны предыдущего формата в 2 раза. Процесс образования форматов показан на форзаце учебника. Учитель, используя бумагу для черчения, наглядно демонстрирует процесс образования форматов.

А4 (210х297)

А3 (297х420)

А2 (420х594)

А1 (594х841)

А0 (841х1189)

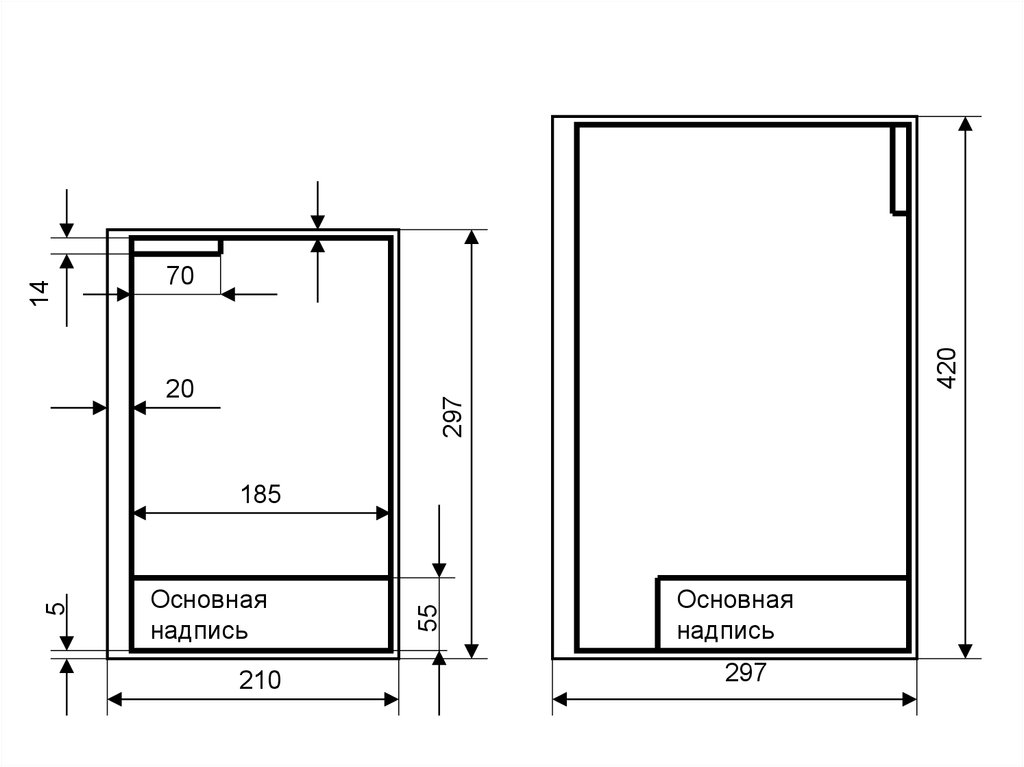

Итак, мы выяснили,  что в школьном курсе черчения работы выполняются на чертежных листах А4. Формат нужно подготовить к работе, т.е. оформить его – выполнить на листе рамку для чертежа и основную надпись. Лист может располагаться и вертикально, и горизонтально ( см.

рис.18). Линии рамки для чертежа – сплошные толстые основные. Слева отступают 20мм, а с трех других сторон по 5мм и строят рамку для чертежа. Рамка для чертежа определяет рабочее поле чертежа. Учитель на доске вычерчивает рамку для чертежа.

В – Рассмотрев рис 18 определите, в каком месте рабочего поля расположена таблица, которая называется основной надписью?

О – В правом нижнем углу.

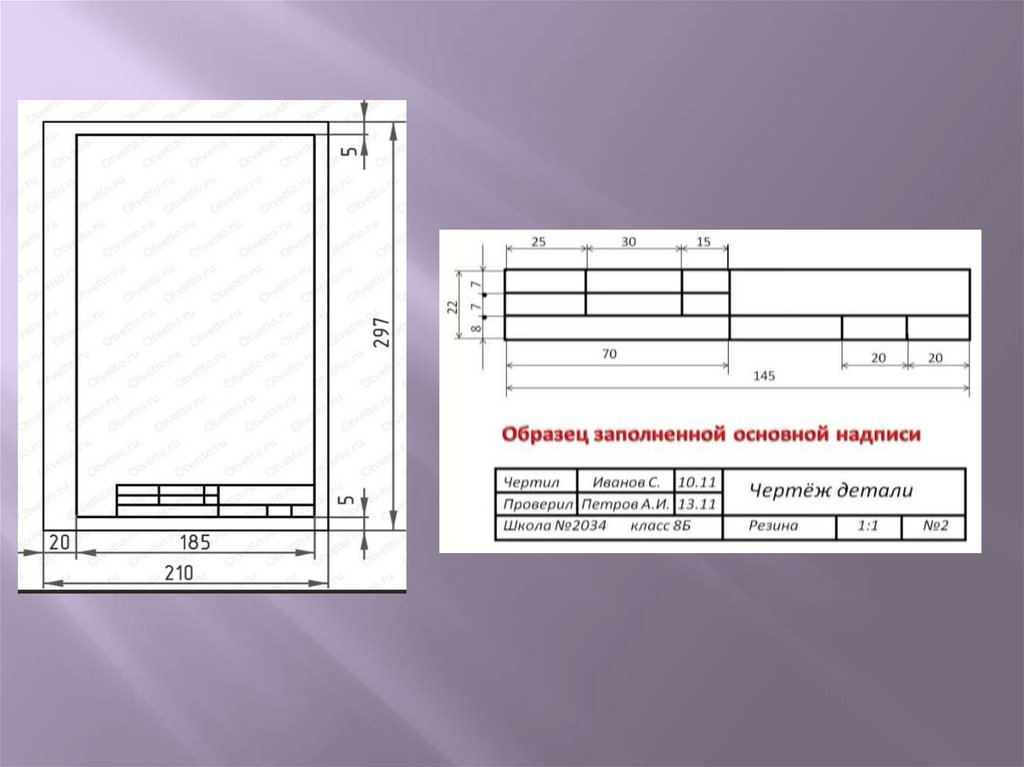

Далее учащимся предлагается открыть рис.19 где показана основная надпись.

В.- Чему равны габаритные размеры основной надписи?

О.- 145х22.

В.- Какие сведения заносятся в основную надлись?

О.- Сведения о детали, об исполнителе и проверяющем.

Учитель на доске вычерчивает основную надпись.  Размеры ее граф называют ученики по рис.19.

Задание. В рабочей тетради выполнить рамку для чертежа и основную надпись.

Дом. задание. Оформить чертежный лист формата А4.
