Обвязка винтовых свай профильной трубой: Обвязка свай профильной трубой в Москве, цены на обвязку

Обвязка свайного фундамента профильной трубой: технология, когда используется

Обвязка свай профильной трубой применяется для усиления свайного фундамента, придания конструкции устойчивости и пространственной жесткости. Профтруба, объединяющая опорные столбы по контуру основания, принимает на себя основную нагрузку от постройки и равномерно распределяет ее между свайными опорами. Таким образом обвязка свай трубой позволяет создать единую конструкцию с высокой несущей способностью.

Когда применяется этот способ

Способ обвязки профильной трубой используется для усиления фундаментов как на винтовых, так и на железобетонных сваях. Опорные элементы, заглубленные в грунт, обладают устойчивостью и способны выдерживать серьезные нагрузки. Однако в некоторых случаях необходимо повысить надежность свайного основания.

Обвязка свайных фундаментов нужна, если:

• Строительство ведется на участке с нестабильным грунтом, влажной пучинистой или рыхлой почвой.
• Опорные столбы выступают над поверхностью земли на 80 см и более. Такие основания чаще всего проектируются на участках со сложным рельефом, склонами и перепадами по высоте.
• При возведении дома планируется в дальнейшем пристроить второй этаж или мансарду.
• Изначально неправильно было рассчитано количество свай и поэтому фундамент нуждается в упрочнении.
• Планируется сделать подвальное помещение или техническое подполье и для этого увеличивается высота цоколя.

Плюсы и минусы технологии

К преимуществам применения профильного проката для обвязки свайных опор можно отнести:

• Удобный и простой монтаж. Профильная труба из конструкционной стали хорошо поддается резке и сваривается без ограничений.
• Способность выдерживать значительные вертикальные нагрузки. За счет наличия ребер жесткости трубы с квадратным и прямоугольным сечением отличаются большой устойчивостью к деформации.
• Небольшую массу обвязки из профтрубы. Полые трубы с профильным сечением имеют небольшой вес при большой прочности и стойкости к внешним воздействиям.
• Большой выбор типоразмеров. Профильные трубы выпускаются с размерами от 25х50 мм до 200х400 мм при толщине стенки от 1,5 до 12,0 мм. Большой ассортимент стальных труб позволяет спроектировать фундамент для строительства дома на участках со сложным рельефом и проблемным грунтом.

Однако не стоит забывать и о недостатках этой технологии:

• Стальные трубы подвержены коррозии. Для защиты металла от негативных внешних воздействий, поверхность покрывают составами на основе битума.
• Необходимость регулярного обслуживания. Раз в несколько лет придется обновлять защитное покрытие.
• Сварные соединения являются слабым элементом конструкции. Для выполнения сварочных работ необходимо привлечь профессионалов.

Подготовка к работе

Выбирая профильную трубу для обвязки свай нужно обращать внимание на размер сечения и толщину стенки.

Чаще всего для монтажа конструкции используются трубы следующих типоразмеров:

• 40x20x1,5;
• 40x20x2;
• 60x30x1,5;
• 60x30x2;
• 60x30x3;
• 60x60x2;
• 60x60x3;
• 80x80x2;
• 80x80x3.

Чем больше планируемая нагрузка на основание, тем больше должен быть размер сечения и толщины стенки трубы.

Описание процесса обвязки

Монтаж обвязочного пояса нужно сделать как можно быстрее после установки опор. Это связано с тем, что сваи, установленные по разметке, могут сместиться, особенно на нестабильных грунтах.

Монтажные работы выполняются в следующем порядке:

1. Верхние концы свай обрезают по уровню на проектной высоте.
2. На опоры надевают оголовки и закрепляют их.
3. Собирают из профтруб единую конструкцию. Сборку и сварку элементов выполняют на земле.
4. Обвязочный пояс крепится к оголовкам с помощью болтов и заклепок.
5. Сварные швы зачищают, на поверхность металла наносят защитное покрытие.
Поскольку угловые соединения в обвязке являются самым слабым местом конструкции, сварка элементов выполняется внахлест. Существует еще один способ стыковки, когда концы профтруб обрезают под углом 45 градусов, сваривают, после чего укрепляют с помощью косого уголка на болтовом соединении. Независимо от способа монтажа, места стыковки зачищают и покрывают антикоррозионным составом.

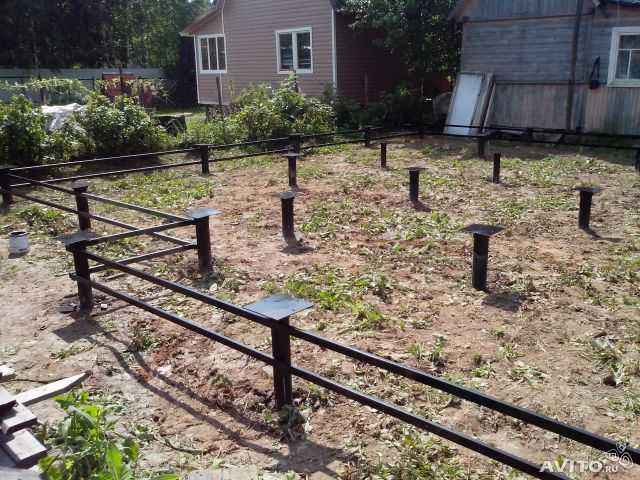

Обвязывать свайное основание можно по двум схемам:

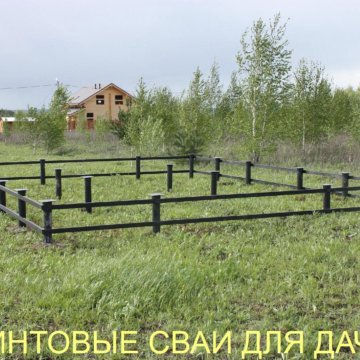

1. Профтруба укладывается на оголовки по периметру фундамента. Этот способ используется для усиления оснований из ж/б свай.

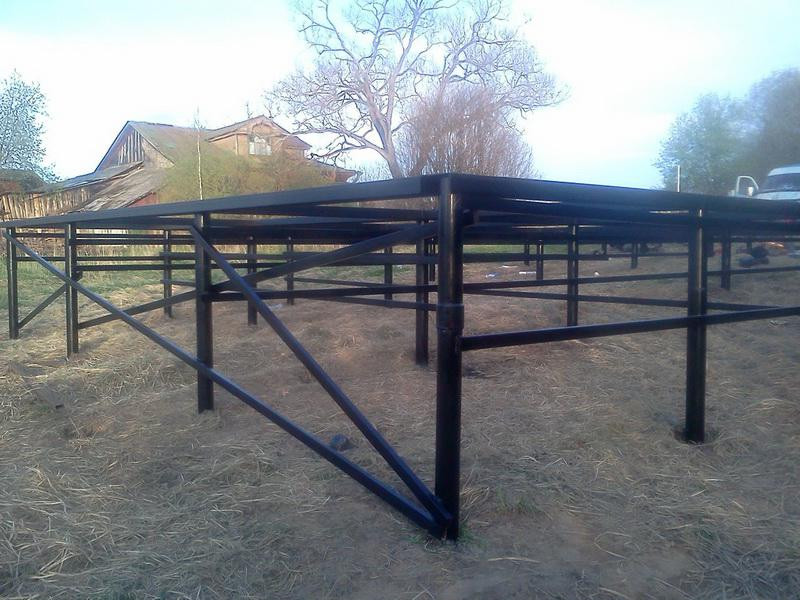

2. В дополнение к обвязке по периметру фундамента, опорные столбы соединяются друг с другом с помощью диагональных связей. Внешний периметр укрепляют несколькими рядами профтрубы, которые монтируются ниже оголовков. С помощью такой схемы монтажа обвязки усиливают конструкции свайных фундаментов.

Преимущество второго способа монтажа — балки могут использоваться в качестве основы для декоративного цоколя.

Заключение

Обвязка профильной трубой позволяет обеспечить устойчивость и надежность свайных фундаментов на склонах и на участках с проблемным грунтом. Обвязочный пояс имеет небольшой вес и не создает чрезмерной нагрузки на основание, поэтому не потребуется увеличивать количество опорных столбов.

Обвязка винтовых свай: швеллером, уголком, профтрубой

Свайный фундамент имеет преимущества по сравнению с аналогами вроде ленточного, монолитной плиты. Они особенно проявляются в малоэтажном строительстве, т.к. сваи позволяют экономить на строительстве основания. И дают возможность сразу начинать возведение стен, не дожидаясь, пока застынет бетон. Прочность конструкции отчасти зависит от обвязки опор швеллерами или брусом, за счет которых она превращается в единую систему.

Что такое обвязка винтовых свай?

По завершении монтажа свай, их выравнивания по заданному горизонтальному уровню требуется создать прослойку между стенами и опорами. Речь идет об обязательной обвязке готового свайного основания.

Она позволяет решать целый ряд задач:

1. Сваи объединяются в единый прочный каркас.
2. Создается ровная площадка с ровным горизонтальным уровнем.
3. Весовая нагрузка от здания равномерно распределяется по разным опорам.
4. Снижается негативное воздействие на грунт со стороны стройматериалов стены.

Исходя из назначения постройки могут применяться разные варианты обвязки и материалы, из которых она сооружается. Например, часто заказывают ростверк, а выполняют его из бруса, уголка или швеллера. Если опоры выступают из поверхности на 700 мм и более, желательно укреплять основание дополнительными укосинами из профтрубы квадратного сечения.

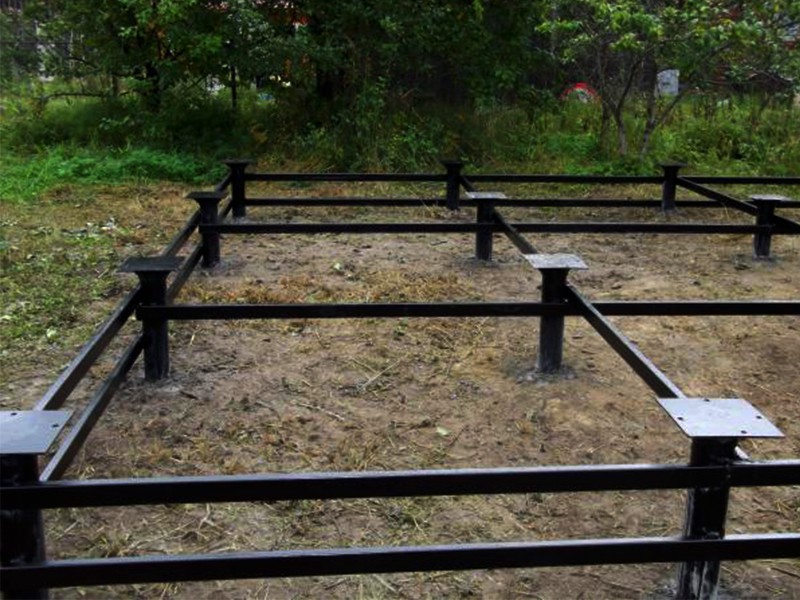

Обвязка винтовых свай уголком

Металлическая обвязка считается более прочной, если же требуется сэкономить, для нее покупают уголок. Это надежный и недорогой способ укрепления фундамента. Главное, правильно крепить металлопрокат к сваям, выдерживать единое расстояние от грунта до нижней части обвязки.

Правила выполнения работ при организации обвязки свайного фундамента уголком:

1. Выдерживайте расстояние от нижней части конструкции до грунта минимум 100-150 мм. При меньшем значении возникает риск повреждения точек крепления из-за поднятия почвы во время периода морозного пучения.
2. Закрепляйте уголок на сваях под оголовками, между осями опор. То же относится к крепежу профильной трубы.
3. Диагональные укосины обязательны при поднятии горизонтально уровня выше одного метра. Оптимально выбирать для них равнополочный уголок с толщиной металла 5 мм и с шириной пола 50 мм. Можно заменить его профильной трубой.

По завершении монтажа металлических деталей их рекомендуется обработать антикоррозионной защитой, особенно на местах сварных швов. Последние следует предварительно зачистить.

Обвязка винтовых свай брусом

Использовать брус рекомендуется, если планируется строительство здания из дерева (тот же брус или бревно). Тогда обвязка станет нулевым уровнем, на котором легко закрепить последующие. В этом случае вместо плоских оголовков на верхние концы свай устанавливают фланцы в виде буквы «П», перевернутой «вверх ногами». Расстояние между последними должно соответствовать сечению бруса (минимальное значение – 150 мм). В них заранее просверливаются отверстия для крепления дерева.

Обработка обвязки

После монтажа всего нулевого уровня желательно обработать дерево битумной мастикой, поверх которой укладывается рулонный гидроизоляционный материал. Это обезопасит конструкцию от порчи из-за конденсата, неизбежно образующегося на поверхности металла при отрицательных температурах. Если проигнорировать совет, через несколько лет дерево потемнеет и начнет активно гнить (появится грибок, плесень, неприятный запах).
