Обвязка свайного фундамента брусом: обзор технологии обвязки свайных конструкций.

Обвязка свайного фундамента: что это, когда нужна, виды

В отличие от традиционных железобетонных оснований, возможности свайно-винтовых намного шире, поскольку позволяют возводить объекты в местах со слабыми грунтами и сложным рельефом. Одним из факторов, гарантирующим надежность конструкции, выступает обвязка винтовых свай — заключительный этап монтажа, обеспечивающий соединение всех столбов металлопрокатом или брусом.

Содержание

Что это такое

Свайно-винтовой фундамент состоит из отдельно закрученных в грунт стальных опор с лопастным наконечником. Их устойчивость в любом грунте объясняется правильно рассчитанной глубиной закручивания — обязательно погружаются ниже точки промерзания с заглублением в плотные пласты почвы. Оставшиеся над уровнем земли стволы с установленными на них оголовками будут надежным основанием только в плотных статичных грунтах. Поэтому практически всегда строители рекомендуют выполнять работы по созданию ростверка. Это специальная операция на последней стадии установки: монтажники приваривают (или делают соединения на болтах) поверх оголовков (или без них) металлопрокат, брус, доску. Образуется жесткая решетка, увеличивающая устойчивость будущего объекта в разы. Существует множество вариантов выполнения работ как по материалам, так и по способу строительства.

Нужна ли обвязка свайно-винтового фундамента

Обвязочные работы не потребуются при установке забора или навеса, калитки, ворот и других легких объектов с минимальным количеством столбов. Однако возведение дома или иной капитальной постройки требует дополнительных гарантий устойчивости и прочности. Если же к этому добавляются такие факторы, как нестабильность грунта или неровный рельеф, сооружение жесткого каркаса на верхних концах опор является обязательным. Его устройство обеспечивает:

• снижение риска деформации конструкции;
• повышение несущей способности всего строения;
• образование идеально ровной площадки для проведения последующих строительных работ;
• уменьшение контакта нижней поверхности постройки с грунтом и снижение рисков, вызванных повышенной влажностью (коррозия, плесень, гниль).

Кроме этого, технологическая операция позволяет равномерно распределить нагрузку на всю основу, уменьшив напряжение на самых ответственных участках: угловые опоры, несущие стены.

Отличия нижней обвязки свай от ростверка

Эти понятия совпадают не всегда, хотя зачастую речь идет об одном и том же. Ростверк — это верхнее соединение стволов для распределения нагрузки несущих элементов постройки или сооружения. Он может быть, как в виде решетки из бруса или металла, так и в форме сплошной плиты, являясь основным опорным элементом для объекта. Его основная функция — увеличение жесткости конструкции. Также бывает нижнее укрепление. Оно используется не всегда, а только при необходимости дополнительного крепежа между опорами. Это такие случаи, как большие перепады высот, постройка массивного здания, высота конструкции над землей более 50 см, выявленная слабость грунтов на участке. В качестве материла устанавливают профтрубу по горизонтали или уголок — от верхнего края сваи к соседнему стволу наискосок.

Виды

В качестве обвязочных материалов используются металлопрокат или дерево — в зависимости от характеристик постройки и особенностей условий строительства. Существуют следующие разновидности крепежа:

• Из швеллера. Профиль в виде буквы П — прочная, распространенная и экономически выгодная разновидность металлопроката. Предназначен для строений с высокой массой и крупными габаритами: промышленных сооружений, пирсов и пристаней, пристроек к жилым домам.
• Из двутавра. Профиль с формой буквы Н обладает самыми высокими прочностными характеристиками, однако экономически затратен, поэтому его применяют в исключительных случаях. Это сооружения с большими пролетами, строения из кирпича или бетона, а также реставрационные операции (подъем дома, ремонт основания).
• Из уголка. Профиль (буква Г) является более экономичным вариантом в отличие от швеллера. Уголок используют для нижнего связывания конструкции в случае необходимости.
• Из профтрубы. Профиль с квадратным сечением используют при возведении строений легкого каркасного типа, при реконструкции старых оснований, для их укрепления. Прокат с сечением 40×20 мм применяют также для крепежа декоративных элементов, закрывающих цоколь

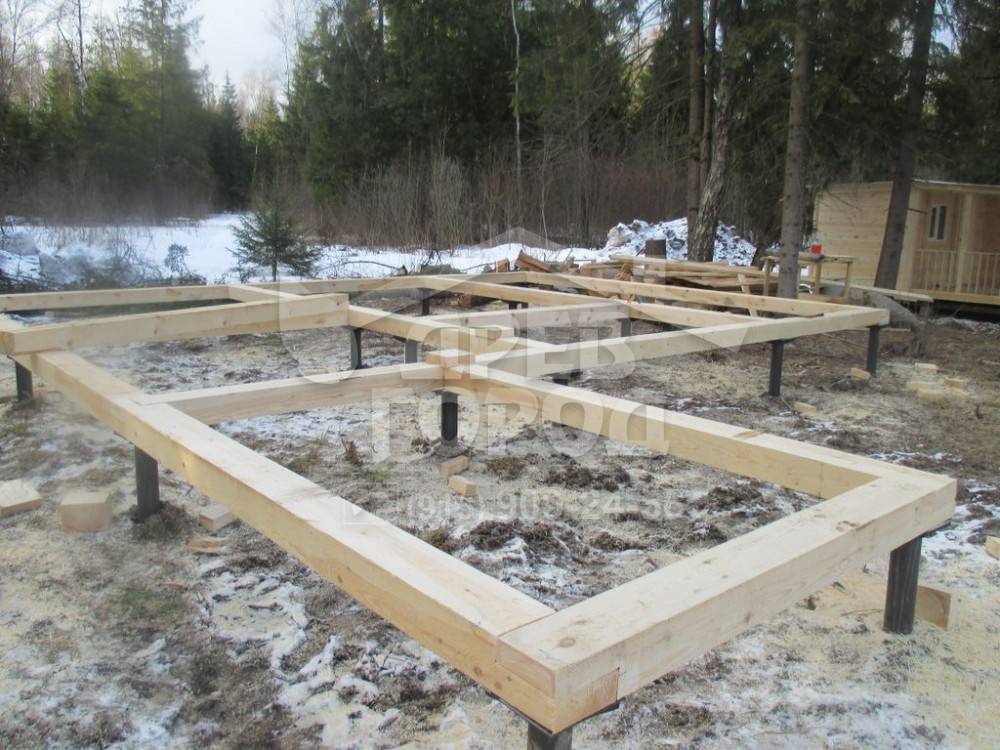

• Из бруса или доски. Связывание деревом чаще всего применяют при строительстве различных деревянных объектов частного сектора: домов, бань, пристроек, веранд. Обязательным этапом монтажа в этом случае является качественная гидроизоляция.

Как правильно сделать обвязку винтовых свай своими руками

Для сооружения прочного надежного крепления строители используют отработанные методики, основанные на многолетнем опыте и итоговых вычислениях специалистов. Каждый тип связочных элементов устанавливается по собственной технологии.

Швеллер

Швеллер берут горячекатаный, укладывают бортиками вниз с обязательным опиранием углов на верхушки столбов. Угловые стыки обрезают под углом 45˚ и сваривают. К опорам крепят сваркой. Места креплений покрывают антикоррозийной грунтовкой. Если нужен бетонный ростверк, профиль укладывают гранями вверх (ширина проката должна быть равной ширине
блоков).

Двутавр

Технология аналогична методике использования швеллера. Однако для таких тяжелых конструкций, в которых применяют двутавр, более надежным считается сварочное соединение. Поэтому его используют чаще. Хотя метод является более надежным, он значительно повышает массу всей конструкции, а экономически он целесообразен только для самых крупных проектов или при замене основания.

Уголок

Как и в случае со швеллером, возможны 2 варианта: чаще всего полками вниз (для большей площади сварки), реже вверх. Отрезки металлопроката укладывают по внешнему и внутреннему периметру здания, а также несущих стен. Стыки концов также должны приходиться на столбы под углом 45˚. При использовании уголка для дополнительного связывания профиль приваривают в укосину (при высоте столбов до 70 см над землей) или крест-накрест (от 70 см и выше). На стволы опор в качестве усилительных элементов приваривают
стальные косынки, к которым и крепят уголок.

Профтруба

Профильная труба может выступать только в виде дополнительного усиления. Ее закрепляют между стволами по прямой линии. Профтруба обладает несколькими плюсами (легкость, дешевизна, прочность), поэтому ее часто используют для укрепления небольших построек.

Брус или деревянная доска

Выбирая между двумя вариантами, стоит оценить плюсы и минусы каждого. Брус более тяжел, поэтому требует значительных трудозатрат. Он менее практичен при работах, поскольку плохо сопротивляется изгибу. Доска при подборе размеров полноценно заменяет цельное бревно, однако для получения нужных параметров требуется соединить несколько досок в одно целое. А это — дополнительные затраты труда и времени. Соединение элементов — главная трудность при монтаже. Есть несколько важных моментов:

• стыки должны приходиться на верхушки столбов;
• сращивание на оголовках проводится по правилу: на верхушку должны опираться оба конца соседних бревен;
• если возможно, при соединении пропил делают только на 1 балке;
• при примыкании на площадке оголовка 3 концов организуют увеличение площади оголовка либо крепят дополнительные балки на подвес с опиранием несущей на оголовок.

Важно! Для сооружения прочного ростверка дерево требует соответствующей подготовки: обработки антисептиками и распила. Дополнительно сушить его не следует, поскольку в домашних условиях операция нанесет больше вреда, чем пользы.

Заключение

Технологии обвязки фундамента на винтовых сваях зависят от выбранного материала и радикально отличаются между собой. Однако во всех случаях следует проверить уровнем вертикальность положения установленных столбов. Затем начинать работы, опираясь на особенности технологии. Многие выбирают использование бруса: цельного или набранного.
Этот вариант является самым доступным для самостоятельной реализации, но намного более сложным в исполнении. Для использования металла нужны навыки работы со сваркой и сварочное оборудование. От надежности фундамента будет зависеть срок эксплуатации всего строения, поэтому без строительной квалификации и опыта стоит доверить связочные работы, как и монтаж свайных опор, специалистам.

Обвязка свайного фундамента брусом: делаем своими руками

Содержание

1. Особенности свайной фундаментной основы
2. Разновидности обвязки
3. Зачем нужна
4. Особенности обвязки
5. Материалы и инструменты
6. Этапы выполнения работ
7. Готовим оголовки свай
8. Крепим брус
9. Дополнительный крепеж
10. Проверяем горизонтальный уровень
11. Советы специалистов
12. Заключение

Сегодня большой популярностью пользуются фундаментные основания, возведенные по свайным опорам. К числу их достоинств относится быстрота монтажа составляющих элементов. Естественно, что строительные сроки в определенной степени зависят от сложности конструкции, но в среднем такой фундамент строится за два – три дня. Отметим, что для возведения бетонного основания потребуется не меньше одного месяца, потому что придется дожидаться окончательного высыхания бетона. Свайная конструкция устанавливается быстро, отличается небольшими финансовыми расходами. Кроме этого, такой фундамент подходит для участков с любыми почвенными составами. Существует только одна особенность, упускать из внимания которую не рекомендуется – обвязка свайного фундамента брусом.

Особенности свайной фундаментной основы

Такие типы фундаментов считаются популярными для строительства малоэтажных сооружений – объектов из бруса или каркасных строений, отличающихся небольшой массой.

Объясняется это некоторыми достоинствами свайных оснований:

• устанавливать их можно на участках с пучинистыми и сложными почвами. Это условие распространяется на строительные площадки, имеющие уклоны, когда особенности рельефа не позволяют устраивать другие фундаменты;
• продолжительный эксплуатационный период. Если полностью соблюдать технологические особенности монтажных работ и использовать качественные материалы, то при правильной эксплуатации свайная фундаментная основа прослужит вам не менее ста лет;
• приемлемая стоимость материалов и работ;
• простота выполнения монтажа. Погрузить винтовые сваи в грунт можно в течение нескольких часов, используя для этого специальную технику. При наличии достаточного количества работников такой процесс выполняется вручную.

Закладывая винтовой свайный фундамент, вы полностью исключаете необходимость проведения земляных работ, отнимающих много времени и сил. Только необходимо точно определить глубину погружения свай и расстояние между ними.

Для проведения расчетом принимаются во внимание вес предполагаемого объекта, особенности почвенного состава, уровень грунтовых вод, глубина промерзания.

При установке свайной фундаментной основы придется учесть и тот факт, что конструкция не будет иметь сплошной опоры, что создаст определенные затруднения при строительстве межкомнатных перегородок. Но такую проблему можно решить, выполнив обвязку свай. Если такую процедуру выполнить в соответствии с требованиями, то показатель прочности готового сооружения увеличится.

Разновидности обвязки

Если рассматривать расположение обвязочного пояса относительно поверхности почвы, различаются следующие виды обвязки:

• заглубленную – погружается в землю так, чтобы верхняя поверхность находилась на едином уровне с грунтом;
• повышенную – размещается на поверхности почвы;
• высокую – приподнята над поверхностью на пятнадцать сантиметров и более.

Последний вариант рекомендуется применять на участках с пучинистыми почвенными составами. Заглубленный тип используется мало и лишь на малопучинистых грунтах.

По используемым материалам обвязки делятся на четыре группы:

• швеллерная;
• двутавровая;
• лента из железобетонного монолита;
• брусовая.

Обвязка металлом является более прочной, но монтировать ее сложно. Железобетонные ростверки по показателю надежности не уступают металлическим аналогам, сооружаться могут своими руками, но обладают большими трудозатратами. Следует добавить, что они увеличат строительные сроки, ведь бетону потребуется время до набора окончательной прочности.

Возводя частный дом из легких стройматериалов, в качестве обвязки рекомендуется использовать деревянный брус – прочный, недорогой и легкий в монтаже материал.

Зачем нужна

Чтобы понять, для чего выполняется обвязка фундамента брусом, следует уточнить технологические особенности установки свайной фундаментной основы.

Такие фундаменты зачастую используют под легкие каркасные здания, отличающиеся небольшой удельной массой. Свайное основание существенно выигрывает в денежном отношении, отличается надежностью, не уступая другим своим аналогам.

Сваи представлены погруженными в почву столбами, расположенными друг от друга с определенным шагом. Но как бы не были надежны опоры, они не дают стопроцентной гарантии в показателе прочности и исключении перекосов. В этом случае приходится выполнять обвязку, позволяющую идеальным образом решить названные проблемы.

Процесс обвязки свайного фундамента брусом своими руками должен предусматривать формирование прочного крепежа, с помощью которого установленные опоры соединяются в единую конструкцию.

С помощью такого рабочего этапа получается надежная фундаментная основа, позволяющая в равной степени распределять и выдерживать воздействия нагрузочного характера. Обвязка свай с помощью бруса называется ростверком и признана наиболее эффективным вспомогательным элементом.

Особенности обвязки

Перед тем, как приступить к обвязке свайно-винтового фундамента брусом, древесину следует обработать антисептическими составами, чтобы надежно защитить ее от образования грибков и плесени. Дополнительной мерой предосторожности будет обработка бруса антипенирами, понижающими способность дерева к воспламеняемости.

В то время, когда обработанные деревянные элементы просыхают, на торцевых участках свай устраиваются оголовки – стальные конструкции, навариваемые на стволы винтов. Своей формой оголовок напоминает букву «П», а промежуток между его ножками определяется в зависимости от размеров брусового сечения. Рекомендуется также заблаговременно устроить отверстия для крепежных элементов.

Чтобы получить более надежную обвязку, ее следует выполнить двойным рядом. Запилы в этом случае выполнять не придется, что положительно скажется на показателе прочности. Для второго ряда используют брус меньшего сечения (15 на 10 против 20 на 20 см). Установка второго уровня выполняется на ребро, стыковочные участки нижнего ряда должны перекрываться.

Нижнюю обвязку чаще всего выполняют из хвойного материала, обладающего определенными достоинствами:

• продолжительным эксплуатационным периодом;
• хорошим показателем прочности;
• низким содержанием влаги;
• приемлемой стоимостью.

При покупке пиломатериала проверяйте его на отсутствие трещин, чтобы не снизить качество собранной конструкции. Кроме этого, в расчеты на потребность следует дополнительно заложить от десяти до пятнадцати процентов от общего объема.

Разберемся, из чего лучше выполнять обвязку на свайном фундаменте – из бруса или из досок.

Утвержденные в строительной сфере нормы разрешают применять цельный брус сечением 15 на 15, 15 на 20, 20 на 20 см, либо брус, подготовленный за счет соединения нескольких досок и в сечении имеющий размеры 5 на 20 см. Наборный аналог прекрасно заменяет цельный элемент, по определенным показателям даже считается более надежным. Соединенные в одно целое три доски способны заменить брус сечением 15 на 20 см, а четыре – 20 на 20 см.

Брусовой материал, размер одной из сторон которого составляет 20 см, монтируется на свайные оголовки меньшей гранью, и высота обвязочного пояса в этом случае составляет 200 мм.

Каждый из вариантов пользуется популярностью и считается правильным. Отметим, что после изучения всех достоинств и недостатков материалов, застройщики в большинстве случаев используют сшитые между собой доски.

Цельная форма бруса считается тяжелым видом стройматериала, и, если количество рабочих на площадке ограничено, переносить такие элементы на места проведения монтажа будет сложно. Кроме того, цельные брусы обладают плохой сопротивляемостью на изгиб, что снижает их практичность. Зато доски перед монтажом приходится соединять, что влечет за собой дополнительные затраты.

Материалы и инструменты

Перед тем, как сделать обвязку из бруса для винтового фундамента, следует приготовить все необходимое для работы. Вам потребуются:

• уровень и рулетка;
• саморезы;
• анкера;
• рубероид;
• сварочный агрегат;
• болты для выполнения стяжек;
• молоток;
• кисти и защитные средства для обработки древесины;
• сухой брус.

Этапы выполнения работ

Рассмотрим, как правильно сделать обвязку из бруса для столбчатого фундамента. Для этого предстоит выполнить определенные виды работ.

Готовим оголовки свай

Чтобы было удобней выполнять обвязку столбчатого фундамента брусом, необходимо свайные верхушки оснастить пластинами квадратной формы, размеры которых составляют 25 на 25 см.

Готовят их следующим образом:

• засверливают три – четыре отверстия, с помощью которых процесс крепления деревянного бруса саморезами упрощается;
• на оголовках с помощью рубероида или битумного состава устраивается гидроизоляционный слой. Вырезая куски рулонного материала, на каждую сторону рекомендуется оставлять двухсантиметровый запас, облегчающий процесс фиксации.

За счет гидроизоляционной прослойки создается защищенность древесины от негативного воздействия воды, источником которой считается конденсат, появляющийся на прохладной поверхности металла после изменений температурного режима. Поэтому следует предпринять любые усилия, чтобы содержать древесину в сухом состоянии.

Крепим брус

Для облегчения монтажных работ по обвязке винтового фундамента брусом, деревянные элементы предварительно раскладываются по периметру строящегося основания. Это позволит соблюдать размеры, определенные проектным решением. Разложенные балки должны стыковаться друг с другом под прямым углом, проверка перпендикулярности выполняется замерами диагоналей углов, размеры которых должны быть одинаковыми.

Монтажные работы:

• установку начинают в местах пересечений балок;
• брус стыкуется «в полкорпуса». Иногда используется вариант соединения «в лапу», являющийся более надежным. Чтобы прилегание бруса было плотным, его торцевые участки обрезаются ровно. В местах соединений древесину рекомендуется промазывать клеевым составом;
• к подошвам оголовком брус крепится саморезами. Лучше использовать метизы с шестигранными головками – их удобней вкручивать снизу. Для облегчения такой работы предварительно сверлятся небольшие по диаметру отверстия, саморезы затягиваются торцевым ключом;
• внутри ростверкового периметра балка врезается «в полкорпуса». Брус до этого в точках соединений оснащают канавками. Затем часть торца подрезается, чтобы брус погрузился в основную обвязку.

Врезаемый элемент должен входить на свое место как можно туже.

Дополнительный крепеж

Чтобы в местах соединений увеличить уровень надежности, такие участки дополнительно фиксируются металлическими скобами, диаметр которых составляет 8 мм. Данная мера применяется в случае, когда длина саморезов оказывается недостаточной для прочного соединения балок.

Скобы устанавливаются в верхние части бруса, напротив узлов соединений. Заостренные концы вбиваются в цельную поверхность бруса, не имеющую выборок.

Целиком вбить восьмимиллиметровую скобу порой сложно, и такую процедуру рекомендуется выполнять таким образом:

• выполняется разметка, для чего крепежный элемент прикладывается к поверхности балки и обводится маркером;
• по нанесенной линии устраивается канавка на 1 и 0.8 см по глубине и ширине соответственно;
• места, в которые предстоит погрузить ножки скобы, засверливаются. Предварительно подготовленные отверстия в 5 – 6 мм по диаметру предотвратят образование трещин;
• каждая канавка и отверстие обрабатываются антисептическими составами;
• начинается забивание стальных скоб, которые должны быть погруженными заподлицо с древесной поверхностью;
• в точках пересечений балок используют вариант стыковки «в полдерева». Саморезы вкручивают снизу, забивают четыре скобы, чтобы они образовывали квадрат.

Выступающие над поверхностью металлические скобы создадут определенные сложности для выполнения последующих монтажных работ.

Проверяем горизонтальный уровень

Когда работа по обвязке будет завершена, смонтированная конструкция проверяется на горизонтальное расположение с помощью строительного или водяного уровня. Между двумя углами, находящимися в противоположных местах, допускаются перепады в диагоналях, не превышающие пяти миллиметров. Каждый параметр подготовленной обвязки должен в точности соответствовать проекту. Имеющиеся погрешности придется учитывать при строительстве стен.

Советы специалистов

Чтобы узнать, как правильно обвязать свайный фундамент брусом, изучите рекомендации опытных строителей:

• перед началом работ по обвязке необходимо удостовериться. Что все сваи установлены на одинаковую высоту. Если это условие не соблюдено, торцевые участки опор подрезаются, либо в брусах устраиваются пазы;
• крепежные элементы располагаются по продольной оси бруса, смещения от этого направления не разрешаются, потому что это вызовет неравномерное распределение нагрузочных усилий и уменьшение не только запаса прочности, но и нарушение целостности древесины;
• в свайном фундаменте ростверок из деревянного бруса по ширине должен быть в два раза больше сечения свайной опоры. Данное требование обязательно учитывается при подборе строительных материалов;
• для облегчения крепления древесины к опорам, при возведении основания заранее устанавливаются закладные элементы, на которые потом крепится деревянный каркас.

Заключение

Успешно проведя все монтажные работы по обустройству обвязки из бруса на свайном фундаменте, вы получите качественное и надежное основание под строительство запроектированного сооружения. Возведенный по сваям ростверок равномерно распределит на опорные элементы нагрузочные усилия, создаваемые объектом, обеспечив этим долговечность здания. Отметим, что все рабочие этапы не вызывают сложностей и легко выполняются своими силами без привлечения строительных бригад. Это поможет вам сэкономить денежные средства, выделенные для строительства дома.

Анкерные балки: детали, расписание и армирование

Содержание

В этой статье мы обсудим анкерные балки.

Анкерная балка, которая соединяет две или более колонн или стропил в крыше или ферме крыши или на любой высоте над уровнем пола, чтобы сделать всю конструкцию более жесткой и сбалансированной на уровне фундамента, называется анкерной балкой . Анкерные балки в основном даются на уровне стропильной фермы и пола и цоколя. Они не могут нести вертикальную нагрузку, такую ​​как стены и т. д.

Анкерные балки используются не для того, чтобы нести нагрузку на плиту, а в качестве элемента жесткости для колонн и, таким образом, уменьшения эффекта длинной колонны. №

Иногда также используется как влагонепроницаемый слой на уровне цоколя и как перегородка для вентиляторов и дверей, если находится на уровне перемычки.



---



  1. Детали анкерных балок

Если высота крыши больше обычной высоты конструкции, то эти типов балок сохраняются. Они ведут себя как прерыватель длины в столбцах. Он соединяет две или более колонн, чтобы уменьшить их эффективную длину и уменьшить коэффициент гибкости.









а. Целью графика изгиба стержней является определение количества арматуры, важной для здания.

б. График изгиба стержней для фундаментов играет важную роль в сборе идей по армированию анкерной/ленточной балки в подконструкции.

в. Анкерная балка соединяет две опоры в подконструкции. Если две опоры остаются на одной линии, необходимо управлять анкерной балкой.

д. Ременная балка или наклонная балка имеет сходство с анкерной балкой, но соединяет два фундамента под определенным углом. Ленточная балка сохраняется, если две опоры находятся на разных уровнях.

эл. Анкерная балка / ленточная балка, в частности, расположена среди оголовков свай и неглубоких фундаментов. Их основная цель – заставить все мелкозаглубленные фундаменты или оголовки свай получить примерно одинаковые осадки.

ф. Горизонтальные стержни, которыми одна опора крепится к другой, относятся к основным стержням, а вертикальные стержни известны как стремена. Стремена облегчают обрамление основных стержней в точном положении.





---



  3. Усиление анкерной балки

Для реализации арматуры в анкерных балках необходимо помнить о следующих моментах: Основные стержни (верхний стержень, нижний стержень, боковой стержень) крепятся к центру одной опоры для центр другой опоры. Хомуты предусмотрены от одной поверхности фундамента до другой передней части фундамента.





---



  4. Завязки в колонне

Эффективное использование стяжек для колонн для подготовки идеального структурного проекта. Сначала нужна правка стержней для подготовки стяжек для соблюдения точных диаметров. Минимальная длина стяжек не должна быть менее 10 мм.

На основании размеров, указанных на чертеже, стержни следует отрезать с надлежащей опорой и осторожно согнуть; в противном случае он будет поврежден. Для сохранения хороших характеристик, а также для устранения зазоров в стяжках мы должны следовать за инженерами-проектировщиками и соблюдать коды BNBC, ACI и ASTM.





---



  5. Разница между цоколем и анкерной балкой

Разница между цоколем и стяжкой:

Цокольная балка	Анкерная балка
Обычно это горизонтальный конструктивный элемент, удерживающий все колонны в целости со стенами.	Обычно это относится к горизонтальному структурному элементу, который имеет тенденцию уменьшать коэффициент гибкости колонн в конструкции и, таким образом, придавать жесткость всей конструкции в целом.
Предусмотрен на уровне цоколя здания. (Он также известен как верхняя поперечная балка.)	Он расположен на уровне цоколя или в других местах, кроме уровня цоколя.
Он удерживает нижележащую почву, а также действует как среда для ее равномерного распределения по земле.	Помогает предотвратить коробление и разрушение колонн в конструкции.
