Нужна ли обвязка свайно-винтового фундамента?

При возведении зданий и сооружений на песчаных, болотистых, подвижных грунтах в качестве фундамента всё чаще и чаще используются винтовые сваи. Это приводит к уменьшению сроков строительства и снижению бюджета, заложенного на возведение постройки. Дело в том, что установка винтового фундамента не требует трудоемких работ по подготовке котлована и выравниванию грунта на приусадебном участке.

Для чего нужна обвязка?

После установки свай очень часто выполняется их обвязка. Данная процедура позволяет обеспечить максимально равномерное распределение всей нагрузки, которая в ходе эксплуатации сооружения приходится на сваи. Если не сделать обвязку, существует риск усадки фундамента, которая может стать причиной деформации несущей конструкции дома.

Помимо этого, обвязка нужна для решения следующих задач:

• повышения устойчивости свайного фундамента;
• эффективной защиты сваи от воздействия грунта;
• уменьшения риска деформации винтовых свай;
• повышения запаса прочности винтового фундамента.

Материалы для обвязки винтовых свай

Подбирать материалы, которые потребуются для винтовой обвязки, нужно с учетом типа постройки, сложности рельефа и других не менее важных факторов. В настоящее время для этого применяются металлические профили, деревянные брусья или железобетонный ростверк. Рассмотрим более детально каждый из этих материалов, так как их характеристики напрямую влияют на срок службы дома и его эксплуатационные характеристики.

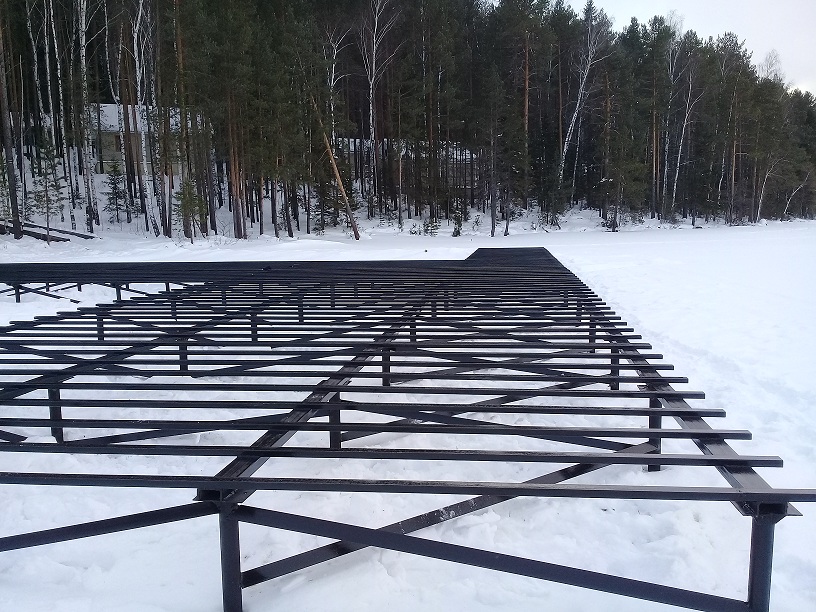

Металлическая обвязка фундамента

Как правило, к металлической обвязке свай прибегают в нескольких случаях:

• если винтовой фундамент устанавливается на участке, который имеет достаточно сложный рельеф с большими перепадами по высоте;
• при установке винтовых свай для многоэтажного строительства крупных и тяжеловесных конструкций, выполненных из традиционного кирпича или бетона;
• для улучшения устойчивости свайных конструкций, установленной на открытой местности, постоянно подвергающейся воздействию ветровой нагрузки.

Для металлической обвязки сначала нужно очень тщательно выровнять все сваи по высоте. Затем металлические балки обрабатываются антикоррозийной грунтовкой, чтобы повысить их способность к противостоянию агрессивному воздействию со стороны окружающей среды. Только после этого балки соединяются посередине каждой сваи. Если же при обвязке применяется металлический швеллер, то его нужно обрезать под углом в 90° в местах угловых соединений. На последнем этапе балки при помощи сварки крепятся непосредственно к сваям и стыкам отдельных элементов свайного фундамента.

Чаще всего металлическая обвязка устанавливается непосредственно сверху оголовков свай. Но иногда этого бывает недостаточно, поэтому фундамент может быть дополнительно укреплен. Это можно сделать, укрепив основание нижней обвязкой, которая монтируется с внешней стороны винтовых свай. Практика показывает, что это может потребоваться в тех случаях, когда верхняя часть свай располагается на слишком большой высоте над поверхностью грунта. В этом случае обвязка монтируется в распор между винтовыми сваями по диагонали, способствуя увеличению жесткости конструкции и обеспечению стабильности свай в горизонтальной плоскости.

Железобетонная обвязка винтовых свай

Железобетонной обвязкой пользуются в ситуациях, когда требуется сэкономить финансовые расходы на строительство здания или сооружения. Это связано с тем, что железобетонная рама стоит сейчас значительно дешевле, чем аналогичная конструкция, изготовленная из металлических балок или уголков. При этом не стоит забывать, что процесс укрепления свай при помощи железобетонной рамы занимает значительно больше времени. Он может занять от одного до двух месяцев.

Ключевые этапы создания железобетонной рамы для укрепления основания дома:

• сначала проводится ввинчивание в грунт лопастных труб;
• затем из досок создается опалубочная система;
• на свайные элементы устанавливается деревянная кладка;
• создается двухконтурный каркас для дополнительного армирования;
• арматура закрепляется горизонтальными перемычками;
• каркас помещается в подготовленную опалубку;
• лопастные трубы надежно привариваются к раме;
• опалубочная система заливается бетонным раствором.

Важной особенностью процесса является необходимость проведения работ в теплое время года, так как при минусовой температуре бетонная смесь слишком быстро теряет свои полезные и уникальные свойства. Если следовать этому правилу, то при такой обвязке получится прочное и надежное укрепление свай, которое имеет несколько важных преимущества:

• устойчивость к перепадам температур и влажности;
• способность выдерживать серьезные нагрузки;
• долговечность всей конструкции, держащейся на сваях.

Обвязка фундамента с использованием деревянных конструкций

Обвязка при помощи деревянных конструкций очень часто применяется при устройстве и укреплении фундаментов, которые предназначаются для постройки из стройматериалов, имеющих небольшой вес. Это могут быть хозяйственные постройки, традиционные бани или дома, выполненные по каркасной технологии. Кроме того, этой обвязкой лучше воспользоваться, если финансовые средства на реализацию проекта сильно ограничены.

Выделим основные этапы, которые обязательно потребуются в процесс выполнения деревянной обвязки фундамента:

• покрытие внешней поверхности древесины специальным составом, значительно повышающим уровень её защиты к воздействию внешних факторов среды;
• нанесение слоя гидроизоляции, способной в несколько раз увеличить способность деревянных опор не впитывать лишнюю влагу в процессе эксплуатации;
• выравнивание свайных стержней по одному уровню, а также проведение установки прочных и надежных оголовков на каждую винтовую сваю;
• создание углублений, расположенных непосредственно на стыках между деревянными бревнами, чтобы обеспечить более плотное соединение всех элементов каркаса;
• выполнение монтажа деревянной конструкции рамы на винтовых сваях с проведением максимально тщательного уплотнения всех стыков;
• выравнивание всей конструкции, регулировка углов рамы и закрепление оголовков сваи, отвечающих за неподвижность основание здания или сооружения.

Подводя итоги, можно сказать, что винтовое основание изначально обладает достаточно высоким уровнем запаса прочности. Именно поэтому усиление конструкции проводится только в тех случаях, когда задание или сооружения требуется установить на участке со сложным грунтом и непростым рельефом. Помимо этого, к этой процедуре прибегают, если планируется строительство массивных и тяжеловесных сооружений, которые в ходе эксплуатации будут давать серьезную нагрузку на основание. Выбор материалов необходимо выполнять после того, как будут проведены геологические исследования грунта и будет рассчитана степень нагрузки, приходящаяся на винтовую опору.

Обвязка винтовых свай деревом, металлом, бетоном



Обвязка винтовых свай



Заключительный, но очень важный этап строительства свайного фундамента — это обвязка всех опорных точек деревянным брусом, металлическими деталями и даже при помощи бетона. Связывая все воедино, конструкция приобретает дополнительную жесткость и высокую прочность. Обвязать можно разными способами, усилить ребрами жесткости, увеличить площадь опоры, укрепить диагональными укосинами. Выбирая из представленных вариантов нужно учесть все преимущества и недостатки, просчитать нагрузку дома, сложность рельефа.

Для чего нужна обвязка?

Винтовые сваи — это опоры которые жестко зафиксированы в плотном грунте, но фиксация находится на глубине от 1.5м, а все что на поверхности подвержено подвижкам грунта, для соединения всех точек и приданию единой цельной конструкции винтовые сваи обязательно соединяются при помощи обвязочных материалов. Укрепление конструкции таким методом повышает его прочность.

Наличие обвязки и ее преимущества:

• предотвращение деформации возведенной конструкции
• повышение несущей способности
• создание ровной и надежной поверхности для последующих строительных работ
• увеличивает расстояние от грунта до дома уменьшая негативное воздействие паразитов (плесень, грызуны)

Отметим что наличие обвязки положительно сказывается на срок службы дома и его эксплуатационным характеристикам.

Какие материалы применяются для обвязки

Для правильной обвязки фундамента на винтовых сваях применяются различные материалы. Их выбор зависит от типа сооружения, грунта и финансовых возможностей, три основных материала для обвязки это дерево, металл и бетон. Рассмотрим по каким критериям необходимо выбирать ту или иную обвязку для усиления фундамента.

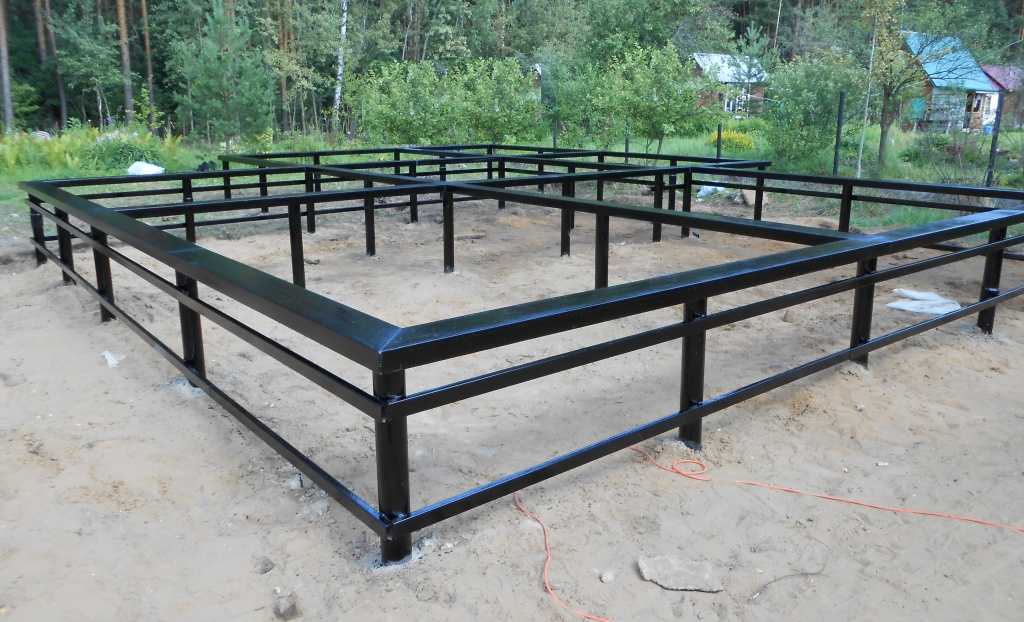

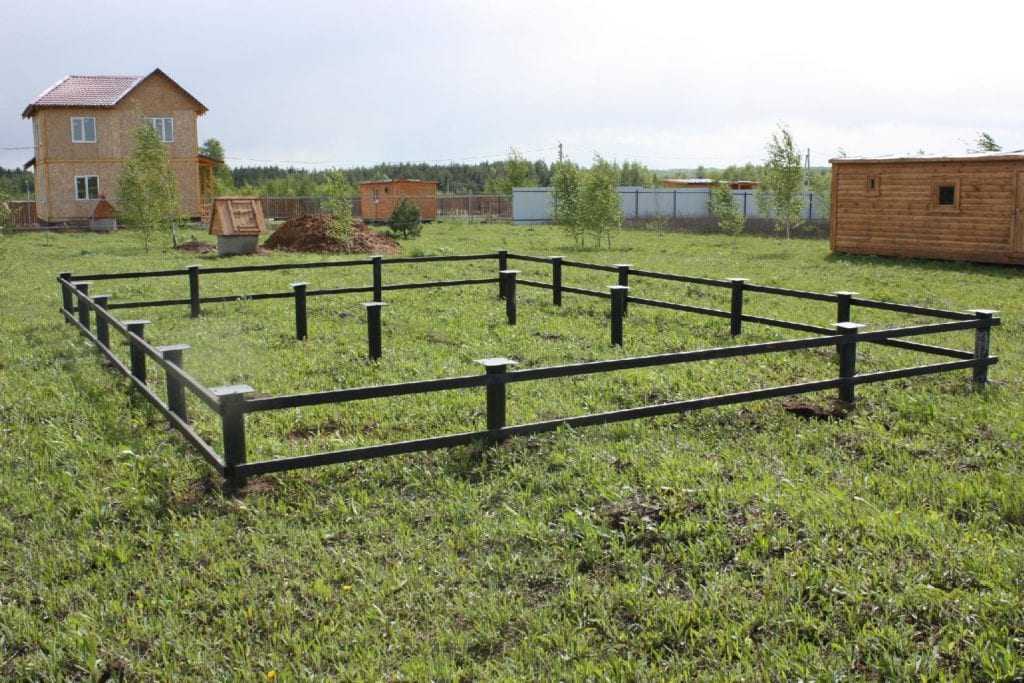

Металлическая обвязка свай

Обвязка свай при помощи профильной трубы, металлического уголка или швеллера является наиболее прочной. Усиленный фундамент такими материалами приобретает высокую прочность и устойчивость к нагрузкам возводимого здания. В каких случаях применяется горизонтальное усиление свай:

• при строительстве тяжелых зданий из круглого бревна, бетона, газобетонных блоков.
• где на участках большие перепады высот.
• неустойчивый грунт.
• повышенные ветровые нагрузки, например, на открытой местности.

Самые распространенные обвязочные материалы: металлический уголок Г-образной формы, его размеры могут начинаться от 40х40мм и заканчиваться 100х100мм, далее идет профильная труба прямоугольной или квадратной формы размерами от 40х20мм до 60х30мм внутри труба пустотелая, самым усиленным материалом является П-образный швеллер, он применяется как для верхней обвязки свай, но может служить в качестве диагональный распорок между сваями, его размеры начинаются от 8см до 20см.

Еще одним распространенным обвязочным материалом является двутавровая балка, напоминающая букву Н. Его прочность значительно выше чем у швеллера, применяется в большинстве случаев для замены ветхого фундамента. Для усиления обычного фундамента он практически не используется из-за повышенной стоимости.
По технологии обвязка располагается поверх винтовых свай для соединения воедино всей конструкции, но в тех случаях, когда винтовые сваи подняты над уровнем земли на высоту, превышающую 50см такой обвязки недостаточно и необходимо устанавливать дополнительную, монтируется она в распор между винтовыми сваями по диагонали от низа одной сваи к верху соседней, так необходимо проделать со всеми.

Имеются и недостатки в металлической обвязке, стоимость фундамента с таким усилением значительно возрастает. В остальном недостатки отсутствуют.

Железобетонная обвязка

Такой вид обвязки очень трудоемок и по времени самый длительный. На монтаж будет потрачено от 1 до 2х месяцев. Но обойдется дешевле чем металлический каркас, а по надёжности совсем не будет уступать.
Преимущества такой технологии:

• продолжительный срок службы.
• устойчив к изменениям температур и повышенной влажности.
• способен надежно стоять даже под высокими нагрузками.

Строить бетонную обвязку следует только при положительных температурах, иначе раствор теряет свои свойства или потребуется дополнительно добавлять в раствор специальные составы, помогающие не замерзать воде и быстрее схватываться смеси, в свою очередь это увеличивает стоимость работ.
Несколько этапов при строительстве железобетонной обвязки:

• монтаж винтовых свай в грунт на один уровень
• изготовление деревянной опалубки
• создание арматурного каркаса
• крепление каркаса к винтовым сваям
• установка опалубки поверх винтовых свай и арматурного каркаса
• фиксация опалубки дополнительными укосинами
• заливка бетонным раствором

Для того чтобы бетонная обвязка не потрескалась необходимо несколько дней подряд смачивать ее, далее оставить на пару месяцев для набора прочности.

Обвязка деревянным брусом

Самым популярным видом обвязки является брус, строители предпочитают использовать именно его благодаря широкой доступности, универсальности и простоте в обработке. Подходит такая обвязка для каркасных домов, бань, веранд, беседок и т.д. брус связывает все винтовые сваи в одно целое, повышая несущую способность.

Этапы работ с деревянной обвязкой:

• Незащищенная древесина быстро начнет гнить по этому ее необходимо обработать специальными антисептиками
• Для придания водоотталкивающих свойств по желанию можно нанести битумный раствор
• Что бы отделить металл от дерева необходимо проложить слой рубероида между брусом и оголовком
• Укладка бруса на оголовки
• В местах стыковки необходимо выпиливать Г-образный паз соединяя специальными саморезами и металлической скобой, между ними проложив уплотнительных жгут. Это стоит сделать и на углах фундамента
• Проверка всех размеров по периметру и соблюдение диагонали
• Фиксация деревянной обвязки к металлическим оголовкам при помощи сантехнических саморезов с большой шайбой

Рекомендуется использовать древесину, прошедшую хотя бы уличную сушку, подходят такие породы деревьев как, лиственница, ель, сосна. Высушенная древесина значительно снижает риск скручивания и изгибания бревна в период эксплуатации.

Нужна ли вообще обвязка?

У винтового фундамента достаточно прочности чтобы не использовать металлическую обвязку, а вот деревянную следует делать обязательно, она усиливает конструкцию и служит последующей фиксацией для дальнейшего возведения здания. Ситуации бывают разные и не всегда клиент может определить нужна обвязка в данной ситуации или нет, многое зависит от уклона участка, плотности грунта и весовых нагрузок на фундамент.

Если имеются сомнения тогда лучше посоветуйтесь со специалистами из компании «Век Свай» подскажем нужна ли она, из каких материалов лучше сделать и даже произведем монтаж обвязки после вкручивания свай.
