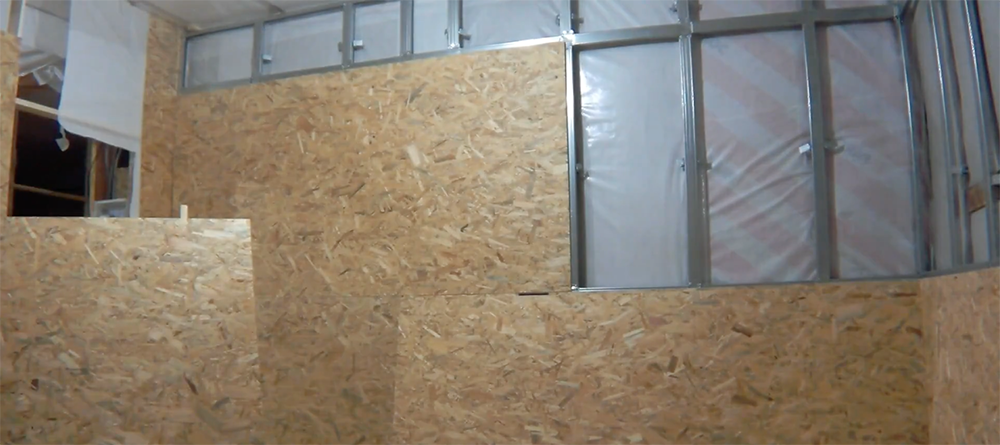

Смонтируйте на стене каркас из деревянных брусков или металлических профилей с шагом 60 см. ПОДРОБНЕЕ… |
|
Нарежьте OSB-плиты до нужной высоты с помощью ножовки по дереву, лобзика или циркулярной пилы. |
|
|
|
Варианты последующей отделки стен: |
|
|
|
Покраска интерьерной краской или эмалью по дереву с сохранением фактуры. |
|
Покраска интерьерной краской с полным выравниванием |
|
|
ЧИТАЙТЕ ТАКЖЕ…
Что такое OSB? Виды, особенности, применение.
Расчет OSB-плит.
Монтаж OSB-плит для пола на лагах.
Вернуться к списку
Товар добавлен в корзину
Продолжить покупки | Перейти в корзину |
Купить в один клик
Закрыть окно
Запросить стоимость товара
Загрузка товара
Заполните данные для запроса цены
Я согласен на обработку персональных данных. *
Закрыть окно
Руководство по применению OSB
- ОСП (OSB) плита
- Руководство по применению OSB
Конструктивная обшивка полов – инструкции по монтажу
Монтаж
- Плиты должны устанавливаться так, чтобы главная ось (т.е., направление внешних слоев и штамп плиты) была расположена поперек балок, а короткие края – со смещением.
- Все соединения паз-гребень должны быть склеены подходящим клеящим средством, например, PUR.
- Оба края плит с соединением паз-гребень должны опираться на балки. Плиты с ровной кромкой должны иметь постоянную опору по длине всех краев со стыками коротких краев на балках, и длинные стороны должны опираться на ригели.
- Все плиты с ровной кромкой должны устанавливаться с расширительным зазором 3 мм между плитами и краями.
- По периметру плиты с ровной кромкой и плиты с соединением паз-гребень должны иметь расширительный зазор не менее 15 мм и ребра для возможного расширения.
Для полов большой площади могут также требоваться промежуточные расширительные зазоры.
- При необходимости прямо на балки следует установить дополнительный слой звукоизоляции.
Рекомендованное максимальное расстояние между опорами (межосевое):
Рекомендованная толщина плиты (мин.) | 15 мм | 18 мм | 22 мм |
Межосевое расстояние между опорами | 300–400 мм | 400-600 мм | 600-800 мм |
Крепление
- Рекомендуется использовать гвозди с насечкой на стержне или со спиральным стержнем, а не обычные гвозди. Минимальная длина гвоздя должна быть 50 мм или 2,5 толщины плиты (в зависимости от того, что больше).
- Минимальный диаметр гвоздей ≥ 3 мм, а проводки скоб ≥ 1,5 мм
- Минимальная длина шурупов для дерева должна быть 45 мм или 2,5 толщины плиты (в зависимости от того, что больше). Минимальный диаметр – 4,2 мм.
- Рекомендуемое максимальное расстояние между креплениями – 150 мм по периметру и 300 мм для промежуточных креплений.
- Крепления не должны устанавливаться ближе 10 мм от кромки.
Защита от влажности
При монтаже непосредственно над уровнем первого этажа должна быть установлена пароизоляция для защиты настила от влаги. Пароизоляция должны быть сплошной, без разрывов. Во время монтажа необходимо принять меры для защиты от природных явлений. Любое временное воздействие должно быть максимально коротким, и при необходимости должен быть обеспечен соответствующий дренаж, чтобы плиты могли просохнуть до укладки полового покрытия, нанесения лакокрасочного покрытия или полной нагрузки на плиты.
Настил под половым покрытием
OSB – является подходящим материалом для мягких и жестких половых покрытий, закрепляемых при помощи клеящего состава и не закрепляемых. OSB для обшивки предполагает дополнительный слой полового покрытия, как, например, плита основания пола OSB. Если на стыках плит с соединением паз-гребень не ожидается большая нагрузка, при установке полов с низки уровнем требований этот дополнительный слой не требуется.

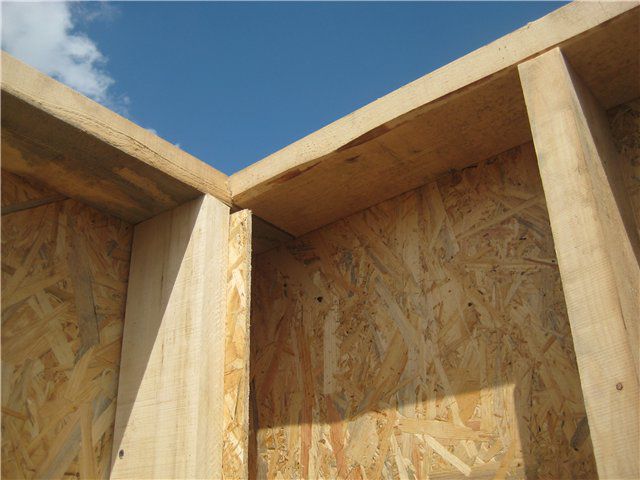

Конструктивная обшивка стен
Монтаж
- При применении в конструктивной обшивке стен плиты OSB могут устанавливаться как горизонтально, так и вертикально. При горизонтальном монтаже все края должны иметь опору и быть к ней прикреплены.
- Чтобы упростить процесс крепления и избежать ненужного раскроя, длина плит должна соответствовать длине стены. Это особенно рекомендуется для несущих стен.
- В деревянных конструкциях плиты обшивки могут быть установлены на обеих сторонах каркаса.
При установке на наружные стены плиты облицовки могут монтироваться как с внутренней, так и с наружной стороны каркаса.
Расширительные зазоры
- Чтобы предотвратить возможное поглощение воды, между низом конструкции и бетонной плитой должен быть обеспечен зазор мин. 25 мм. Зазор может быть обеспечен путем установки все конструкции на клиновидные подпорки и заполнением пространства цементным раствором. Если существует необходимость установки конструкции непосредственно на бетонную плиту, деревянная конструкция должна быть защищена химическими средствами, и бетонная плита должна возвышаться на мин. 25 мм (см. описание на следующей странице).
- Необходимо обеспечить расширительный зазор мин. 3 мм между плитами и фиксированными объектами, такими как дверные
рамы и оконные проемы.
Крепление
- Рекомендуется использовать гвозди с насечкой на стержне или со спиральным стержнем, а не обычные гвозди. Минимальная длина гвоздя должна быть 50 мм или 2,5 толщины плиты (в зависимости от того, что больше).
- Минимальный диаметр гвоздей ≥ 3 мм, а скоб ≥ 1,5 мм
- Минимальная длина шурупов для дерева должна быть 45 мм или 2,5 толщины плиты (в зависимости от того, что больше). Минимальный диаметр – 4,2 мм.
- Чтобы не допускать отрыва краев плиты, расстояние от кромки до крепления не должно превышать 10 мм для несущих плит и семикратный диаметр крепления (мин. 20 мм).
- Для стоек с межосевым расстоянием 400-625 мм рекомендуется толщина плит для обшивки стен мин. 12 мм.
Рекомендуемое расстояние между креплениями для обшивки стен (межосевое, мм):
Толщина плиты | 9–12 мм | 12–15 мм | 15–22 мм |
По периметру | 100 мм | 125 мм | 150 мм |
Промежуточные | 200 мм | 250 мм | 300 мм |
Для несущих стен расстояния должны определяться статическими расчетами.
Тепло- и гидроизоляция
- Для дополнительной тепло- и звукоизоляции рекомендуется применение минеральной ваты и минеральной штукатурки с фасадной стороны.
Следует обратить внимание на анкерный способ крепления.
- В случае установки плит с внешней стороны необходимо учитывать диффузионное сопротивление плиты для контроля риска образования конденсата внутри стенной плиты. Плита, установленная внутри каркаса, может иметь достаточное сопротивление диффузии паров, чтобы действовать как пароизоляционный слой при условии, что взаимные соединения плит и их соединения с другими элементами конструкции защищены пленкой для предотвращения проникновения воды и повышения воздухонепроницаемости. Все соединения плит паз-гребень должны быть склеены подходящим клеящим средством (PUR, PVAC).
- В местах, где деревянная конструкция касается бетонной плиты, должна быть установлена горизонтальная гидроизоляция барьер для предотвращения подъема влаги снизу.
В этой категории нет товаров.
OSB с огнезащитной обработкой MagTech
- 22″/>
Огнезащитная обшивка OSB
Огнезащитная обшивка из OSB MagTech™ представляет собой запатентованную, соответствующую нормам, огнестойкую, негорючую систему деревянных панелей, которая сочетает в себе исключительную огнестойкость и термостойкость оксида магния со структурными способностями и общей полезностью OSB для создания уникально высокой выполнение конструкционной обшивки с классом огнестойкости.
Прокрутите вниз, чтобы узнать больше…
Где купить
То, к чему привыкла индустрия…
Огнезащитная фанера, обработанная с использованием химикатов, пропитанных под давлением, существует уже несколько десятилетий и хорошо снижает распространение пламени, но имеет ограничения в ее использовании в многочасовых наружных несущих стеновых узлах, которые стали новой нормой в современном строительстве. коды. Совсем недавно на рынок вышли огнестойкие плиты OSB с нанесением оксида магния распылением в качестве средства снижения теплопередачи, что стало вариантом для многочасовых стеновых сборок, где исторически не применялась огнестойкая фанера.

Познакомьтесь с MagTech
Очевидный выбор для подрядчиков
MagTech отличается от других, и полученный продукт представляет собой огнестойкую обшивку OSB с чрезвычайно высокими эксплуатационными характеристиками, которая предлагает множество вариантов сборки, ранее недоступных для других огнестойких обшивок. MagTech™ обеспечивает защиту от пожара за счет использования слоя оксида магния, который значительно снижает распространение пламени и дыма. Огнестойкая обшивка из OSB MagTech™, идеально подходящая для несущих конструкций, может использоваться так же, как и традиционная OSB, но обеспечивает серьезную защиту от пожара и является более экологически безопасным решением.
Кодовые отчеты:
Документы о соответствии и безопасности жизнедеятельности
OSB
MagTech™ является очевидным выбором для подрядчиков, которые хотят с легкостью соответствовать строгим строительным требованиям (ASTM E84 ИЛИ UL 723), и может использоваться в огнеупорных стенах (ASTM E119 ИЛИ UL 263), а также в качестве огнезащитного покрытия.

1 и 2 часа
Класс огнестойкости
Стеновые сборки
MagTech
TM Огнезащитная обшивка OSB имеет семейство из четырех сертифицированных спецификаций сборки наружных несущих стен, которые плавно переплетаются, чтобы предложить полностью модернизируемую систему от 1-2 часов (снаружи) + 1-2 часа (изнутри) без использования из минеральной ваты или утеплителя высокой плотности. Эта система предлагает экономичное и экономичное решение по сравнению с традиционными альтернативами.2 часа. Сборка внешней несущей стены:
2 часа (внутри) и 2 часа (снаружи)
Представление
2 часа.

2-часовой (Внутренний)
Представление
2 часа. Сборка внешней несущей стены:
1 час (внутренний) и 2 часа (наружный)
Представление
1 час. Сборка внешней несущей стены:
1 час (внутренний)
Представление
Где/как купить
Огнезащитная обшивка из OSB MagTech™ производится здесь, в США, в различных точках по всей стране, чтобы максимально эффективно удовлетворить потребности вашего проекта. Оформите заказ в наших производственных и распределительных точках….. Мы приглашаем ваши запросы, чтобы можно было объяснить и продемонстрировать многие преимущества огнезащитной обшивки MagTech™ OSB, а также свойства плит из оксида магния. Ваш проект оценит это, и ваш клиент тоже!
Свяжитесь с нами сегодня
Огнестойкие места
Оценка OSB для прибрежных крыш – Строительство и строительные технологии
Обратите внимание: Эта старая статья нашего бывшего преподавателя остается доступной на нашем сайте для архивных целей.
Некоторая информация, содержащаяся в нем, может быть устаревшей.
После урагана «Эндрю» советники по нормам и правилам Флориды постановили, что обшивка OSB хуже фанеры. Решение было слишком поспешным? Имеющиеся данные свидетельствуют о том, что OSB хорошо работает при правильном креплении, но вопрос об ударопрочности остается открытым.
Пол Физетт – © 2005
Большинство строительных подрядчиков перешли на новый формат. Теперь они используют ориентированно-стружечные плиты (OSB) вместо фанерной обшивки крыши. Изначально решение было обусловлено низкой стартовой ценой ОСБ. Медовый месяц закончился. На момент написания этой статьи лист OSB продается на несколько долларов дешевле, чем фанера, но переход рынка на OSB продолжается.
Принятие Osb происходило медленно. Вначале osb получил плохую репутацию из-за своей ассоциации с 9.0148 вафельная плита обшивочный материал с аморфной смесью древесных стружек, который стал коммерчески доступен в 1963 году. Первая настоящая плита OSB со слоями выровненных волокон была представлена производственной компанией Elmendorf из Клермонта, штат Нью-Гемпшир, в 1982 году. холодно. Реакция постепенно нарастала, поскольку OSB зарекомендовала себя надежной репутацией, и в настоящее время OSB доминирует на национальном рынке обшивки жилых домов, на ее долю приходится 60% или более конструкционной обшивки, продаваемой по всей стране. В то время как многие строители привыкли использовать OSB, появились новые подозрения, когда консультанты по нормам и правилам в округах Дейд и Броуард во Флориде заявили, что OSB не работает в качестве структурной обшивки крыши во влажных и ветреных условиях, таких как те, которые были вызваны буйством урагана Эндрю на юге Флориды 19 августа.92.
История обрушения крыши
Ураган Эндрю обрушился на юг Флориды с удвоенной силой. Ущерб был огромным, и только недавно его превзошел четырехкратный удар рекордных штормов 2004 года. Общественный резонанс побудил правительство к действию. Он создал консультативный комитет для расследования уровня и характера структурных повреждений, определения причин структурных повреждений и вынесения рекомендаций по предотвращению повторения подобных случаев в будущем. Хосе Митрани, инженер-строитель и профессор Международного университета Флориды, участвовал с самого начала.
Митрани была назначена в оперативную группу по расследованию неудач, вызванных Эндрю. По словам Митрани, комиссия проводила слушания несколько лет. Вначале слушания проводились 3 дня в неделю по 4 или 5 часов в день. Свидетельства представили производители, строители, проектировщики, регулирующие органы и другие ключевые игроки. Исходя из своего опыта, Митрани не считает, что ОСБ адекватно работает в качестве конструкционной обшивки крыши. Он заявляет: «Во время того эксперимента, который мы назвали Эндрю, OSB не вел себя так же, как фанера. Повсюду я видел разбитые плиты OSB и немного фанеры».
Митрани уволен с поста заместителя председателя подкомитета Целевой группы по расследованию эффективности ОСБ. Подкомитет рассмотрел множество отчетов, представленных инженерами-консультантами и представителями отрасли. Ассоциация инженерной древесины APA, торговая ассоциация, представляющая производителей OSB и фанеры, предоставила данные испытаний, демонстрирующие, как OSB ведет себя во влажном и сухом состоянии. Митрани говорит: «Данные были убедительными. Но когда мы нанесли данные на график по-своему, поведение ОСБ было просто не таким хорошим, как у фанеры». Митрани убежден, что сухая ОСБ ведет себя так же или даже лучше, чем фанера, а влажная ОСБ – нет. Он считает, что OSB набухает во влажном состоянии, из-за чего гвозди легко проходят сквозь панели. АПА отвергает осуждение Митрани.
Эд Кит, старший инженер APA, тоже был там с самого начала. Он входил в состав официальной группы Флориды по оценке ущерба и утверждает: «Проблемы с обшивкой крыши были связаны с тем, что строители строили неправильно, а инспекторы не проводили должный осмотр». Кит настаивает на том, что проверка качества OSB и фанеры, проведенная APA, надежна, и в результате строители получают прочную обшивку крыши. Производители панелей должны пройти выборочное тестирование, чтобы получить отметку APA. OSB и фанера со штампом APA испытываются на прочность на изгиб, жесткость, прочность на сдвиг и характеристики сосредоточенной нагрузки. APA тестирует клеевые соединения с ускоренными циклами атмосферных воздействий влажный/сухой, чтобы гарантировать долговечность и измеряет удерживающую способность крепежа. Тесты APA, изложенные в PS2/PRP 108, являются стандартами эксплуатационных характеристик продукта, и они предсказывают, что OSB и фанера будут иметь одинаковые характеристики при предполагаемом конечном использовании. Напрашивается вопрос: почему Митрани и другие видели так много неисправных OSB во время проверок? Сторонники ОСБ говорят, что это просто. Большинство домов были построены из OSB, и установка была плохой.
«Когда я проводил инспекции после Эндрю, я буквально видел панели только с 4 гвоздями в углах панелей и элементы каркаса крыши без отверстий в них, что указывает на то, что обшивка никогда не была прибита гвоздями или что гвозди обшивки полностью не попали в мишени для каркаса крыши». говорит Кит. Он утверждает, что среди экспертов, изучавших сообщения об отказах обшивки крыши, существует общий консенсус в отношении того, что отказы в результате урагана Эндрю были связаны с «качеством изготовления и неправильным креплением», а не с использованием ОСБ.
Джон Писторино, руководитель компании Pistorino and Alam Consulting Engineers, базирующейся в Майами, считает плиты OSB жизнеспособным продуктом. Писторино был специальным консультантом Строительного кодекса Южной Флориды с 1974 года. Его компания была ключевым участником подготовки отчета FEMA 1993 года «Эффективность строительства: ураган Эндрю во Флориде ». «Каждая фотография в этом отчете была моей. Я видел больше повреждений от урагана, чем большинство людей, из-за того положения, в котором я находился». — говорит Писторино. Проведенные им испытания убедили его в том, что OSB обеспечивает структурную прочность, необходимую для обшивки крыши. Согласно его исследованиям, ОСБ ненамного более восприимчива к воде, чем фанера.
Писторино заявляет: «Погружение OSB в воду на длительное время, безусловно, показывает, что OSB набухает больше, чем фанера, но я не уверен, что это то, что вы считаете нормальным состоянием в полевых условиях». Он считает, что обшивка крыши OSB более склонна к гниению и ослаблению, когда крыша приходит в негодность, но считает это проблемой технического обслуживания. Писторино обнаружил, что неправильное крепление было причиной большинства отказов обшивки крыши во времена Эндрю. Это мнение выражено в большинстве докладов. Он выступал за запрет скоб, который теперь является частью действующего Строительного кодекса Южной Флориды. Теперь рекомендуются более жесткие графики забивания гвоздей и гвозди с кольцевым стержнем. В настоящее время во Флориде действуют строительные нормы и правила штата, которые позволяют использовать OSB и фанеру в качестве обшивки крыши, за исключением округов Дейд и Бровард.
Просмотр кода
Недавно я работал в комиссии Национального исследовательского совета, где мы определили, что в этой стране применяются буквально тысячи интерпретаций кодекса. Даже в штатах с общегосударственным кодом есть сообщества с разными интерпретациями и требованиями для данного приложения. Так что трудно сказать что-то абсолютное о «коде». Однако была предпринята попытка создать единый кодекс путем разработки Международного конгресса по кодексам (ICC), который был принят 18 государствами. ICC разрешает использование обшивки крыши OSB взаимозаменяемо с фанерой в своем Международном жилищном кодексе (IRC) 2003 года.
Раздел R803.2 IRC регулирует «Обшивку деревянных конструкционных панелей» на основе стандартов, используемых для оценки характеристик панели, а не материала, используемого для изготовления панели. Из всех строительных норм и правил, с которыми я знаком, кажется, что округа Дейд и Броуард единственные в своем запрете на использование OSB в качестве приемлемого материала для обшивки крыши. Причина: как выясняется, OSB не проходит испытание на удар большой ракетой, когда 9-фунтовая 2×4 стреляет по панели из пушки со скоростью 34 мили в час. Бар установлен на уровне сопротивления 19/ 32-дюймовая фанера, предписанная округами Дейд и Броуард. OSB должен быть на 30% толще, чтобы пройти этот тест, что делает его экономически неконкурентоспособным, даже если OSB разрешены этими нормами. Некоторые эксперты считают установленные пределы испытаний произвольными. Они думают, что было бы разумнее выстрелить 25-фунтовой черепицей на скорости 50 миль в час и посмотреть, что произойдет с панелью.
Эксплуатационные характеристики
Ученые и инженеры, изучающие характеристики древесных материалов, обычно считают, что конструкционные характеристики OSB и фанеры эквивалентны. Однако это разные материалы с разными характеристиками, заслуживающими внимания.
Конструкционная фанера и плиты OSB имеют одинаковый класс прочности Воздействие 1 (95% всех конструкционных панелей относятся к Воздействию 1), пригодные для временного воздействия погодных условий, подобных тем, которые возникают во время строительства. OSB и фанера также имеют один и тот же набор стандартов производительности и рейтингов пролетов. Оба материала укладываются на кровли по одному и тому же набору рекомендаций. Рекомендации по блокировке, креплению и использованию Н-образных зажимов идентичны. Независимое исследование, проведенное профессором Пу Чоу, исследователем из Университета Иллинойса, и другими; продемонстрируйте, что извлечение гвоздей и протягивание для OSB так же хорошо или даже лучше, чем для фанеры. Одно из больших различий в общих характеристиках обшивки связано с их реакцией на влажность.
Фанера пропитывается намного быстрее, чем ОСБ. Фанера может промокнуть под воздействием дождя в течение нескольких дней. На насыщение осб уйдет больше недели. Однако фанера сохнет быстро, а осб нет. А некоторые считают это ахиллесовой пятой осб.
Самый большой удар по OSB – это его склонность к набуханию по краям панели. Он быстрее разбухает по периметру панели, чем по центру. Этот отек необратим. Когда OSB набухает, она остается вздутой, а расширенные края панелей могут «телеграфировать» сквозь тонкую кровельную отделку, такую как битумная черепица. Производители уменьшили вероятность Ghost Lines , телеграфирование краев панелей путем покрытия краев панелей OSB для уменьшения водопоглощения, но это явление по-прежнему распространено. У фанеры такой проблемы нет. Фанера набухает равномерно, менее резко и обратимо. Усугубляет эту слабость тот факт, что ОСБ часто изготавливают из осины и тополя, которые не являются устойчивыми к гниению породами древесины. Поскольку OSB удерживает воду, длительное воздействие протечек крыши или чрезмерной влажности и конденсата на невентилируемых чердаках может привести к тому, что кровельные панели из OSB будут разрушаться быстрее, чем фанерные панели. Осб в своем нынешнем состоянии развития более чувствителен к влажным условиям. Фанера более щадящая. Тем не менее, правильная конструкция и надлежащее техническое обслуживание, как правило, обеспечивают хорошую службу из любого материала.
Древесина — очень разнообразный материал, но OSB — достаточно стабильный продукт. ОСБ более однородна, чем фанера. Толщина, возможно, 50 нитей, в отличие от толщины фанеры в 4 слоя, поэтому диапазон изменчивости у OSB уже. Все листы неизменно жесткие и прочные. В то время как фанера в среднем может быть немного прочнее, OSB более однородна, поэтому вы почувствуете меньшую разницу от листа к листу. У вас никогда не будет «мягкого места» в панели OSB, потому что 2 отверстия для сучков перекрывают друг друга. И вам не нужно беспокоиться о сучках на краю панели, где вы прибиваете панель на место.
Извлеченные уроки
Ураган Эндрю изменил наши представления о риске и ущербе. Резкое увеличение населения вдоль наших береговых линий повысило противодействие, когда речь идет о контроле над структурными повреждениями. Было подсчитано, что более 80% убытков, причиненных Эндрю, были связаны с обрушением крыши и связанным с этим повреждением водой. Поэтому конструкция крыши заслуживает особого внимания. Неправильно закрепленная обрешетка крыши легко срывается с опор каркаса. И значительный ущерб возникает, когда переносимые ветром снаряды врезаются в стены, окна и крыши. Когда ветер проникает в конструкцию, он воздействует на внутренние поверхности дома, которые не рассчитаны на то, чтобы противостоять этой силе. Проколы крыши могут не сразу сровнять дом с землей, но позволить дождю проникнуть внутрь. Интерьеры влажные, а конструкции ослабли, когда пропитанные дождем потолки рушатся, удаляя арматуру, обеспечиваемую потолочными балками.
Есть несколько вещей, которые могут помочь свести к минимуму разрушение кровли в зонах ураганов. По возможности стройте дома с шатровой или крутой крышей. Они лучше всего выдерживают сильный ветер. Закрепите обшивку крыши сверх требований норм: приклейте обшивку на место; увеличить размер и частоту гвоздей в углах и по краю крыши; и осмотрите крышу со стороны чердака, чтобы убедиться, что все гвозди попали в стропила. Не используйте скобы или механические гвозди с обрезанной головкой. Они не обеспечивают должного сопротивления при сильном ветре. Черепица с крыши сорвется. Нанесите полоски самоклеящейся мембраны или гидроизоляционную ленту на все швы обшивки, чтобы предотвратить утечку воды.
