Обрешетка под профнастил шаг: расчет + инструктаж как сделать правильно

Как сделать контробрешётку и обрешётку для крыши под профнастил?

Содержание:

1. Контробрешётка под профнастил.
2. Шаговая обрешётка для профнастила.
3. Усиливаем обрешётку под элементы отделки и элементы безопасности.

• Монтируем обрешётку в ендове.
• Монтируем обрешётку на коньке.
• Монтируем обрешётку на торцах кровли.
• Монтируем обрешётку под кровельным ограждением.
• Монтируем обрешётку под снегозадержатели.

Итог

Поговорим о том, на чём держится кровельный материал ― о каркасе крыши. Он состоит из стропил, контробрешётки и обрешётки. На стропилах заострять внимание не будем, расскажем более подробно про обрешётку и контробрешётку.

Контробрешётка ― это бруски, смонтированные вдоль стропил. Обрешётка ― доски, уложенные поперёк.

Контробрешётка и обрешётка

Расскажем более подробно о том, зачем нужны обрешётка и контробрешётка, из чего и как их монтировать.

Рассмотрим оба элемента в связке, потому что только обрешёткой под профнастил вы не обойдётесь.

Контробрешётка под профнастил

Что это

Контробрешётка ― это деревянные бруски 50х50 мм (иногда используют 32х50 мм).

Напоминаем: о том, как выбрать древесину для подконструкции, читайте в статье «Контробрешётка и обрешётка: как выбрать материал». Не забудьте обработать дерево противопожарными составами и растворами от гнили и насекомых.

Зачем нужна

1. Для проветривания всех слоёв кровельного пирога. Благодаря контробрешётке и шаговой обрешётке между профнастилом и гидроизоляцией образуется зазор. Воздух попадает в него и свободно циркулирует в подкровельном пространстве. Все слои кровельного пирога вентилируются, влажный воздух не застаивается, утеплитель (если он есть) и деревянные стропила не отсыревают.
2. Для фиксации гидроизоляционной плёнки или мембраны. Брусок, прикрепленный к стропилам, надёжно «держит» полотно гидрозащиты.

Когда монтируют

После установки стропил и гидроизоляции.

Как монтируют

1. Уложите гидроизоляционную плёнку или мембрану поверх стропил.
2. Закрепите гидроизоляцию на капельнике (это стальная планка, по которой скатывается конденсат). Используйте двустороннюю соединительную ленту.
3. Поверх гидроизоляции прямо на стропила положите бруски 32х50 или 50х50 мм. Они должны располагаться вертикально (вдоль стропил). Соедините их со стропилами ― прибейте гвоздями или прикрутите саморезами.

Шаговая обрешётка для профнастила

Что это

В целом, обрешётка может быть сплошной и шаговой (разреженной). Первая представляет собой сплошной «ковёр» из досок или фанеры, в нашем случае она не подходит. Для профнастила используют шаговую обрешётку, поэтому будем говорить только о ней.

Шаговая обрешётка ― это доски, уложенные на контробрешётку не вплотную друг к другу, а на определённом расстоянии.

Обычно выбирают доски 32х100 мм, иногда используют 50х100 мм. Они обязательно должны быть ровными.

Зачем нужна

1. Для равномерного распределения нагрузки на подконструкцию.
2. Для повышения несущей способности стропил.
3. Для создания ровной плоскости. Тогда листы профнастила правильно лягут на основание и герметично состыкуются.

Когда монтируют

После монтажа контробрешётки.

Как монтируют

Шаг обрешётки под профнастил

Шаговую обрешётку для профнастила монтируют горизонтально.

Доски укладывают поперёк контробрешётки и фиксируют саморезами или гвоздями. Их укладывают не вплотную, а на расстоянии 500 мм друг от друга.

Если расстояние между стропилами (иначе говоря, шаг стропил) больше 1 м, желательно сделать обрешётку более частой, чтобы она надёжно «сцепила» стропила и сделала всю конструкцию прочнее. Но универсального совета нет ― потребуется точный расчёт. Обратитесь к специалистам, они вычислят, какой надо сделать шаг обрешётки под профнастил. Он зависит от шага стропил, угла наклона крыши, марки профлиста и т. д.

Усиливаем обрешётку под элементы отделки и элементы безопасности

Мы рассмотрели, как сделать контробрешётку базовую шаговую обрешётку под профнастил. Но на крыше есть места, где обрешётку необходимо усилить или модифицировать:

• в ендове;
• на торцах кровли;
• на коньке;
• под снегозадержателями и кровельным ограждением.

Рассказываем более подробно.

Монтируем обрешётку в ендове

Обрешётка в ендове

Ендовой называют место, где два ската сходятся и образуют внутренний угол.

Как видно на картинке, в ендове делают сплошную обрешётку. Важный нюанс: её монтируют раньше, чем шаговую. Порядок монтажа таков:

• сначала ― контробрешётка;
• потом ― сплошная обрешётка;
• затем ― шаговая.

Сплошная обрешётка в ендове необходима, т. к. нижняя планка ендовы должна опираться на капитальное основание. Это позволит усилить ендову, и она выдержит нагрузку, которая на неё приходится (скопление снега и воды).

Как сделать сплошную обрешётку в ендове:

• На контробрешётку устанавливают доски сплошной обрешётки 32х100 мм. Их 6 штук ― по 3 слева и справа от центра ендовы. Доски обрешётки надо монтировать не впритык, а с просветом около 5 мм. Тогда они не будут вытеснять друг друга при расширении.
• После этого на контробрешётку укладывают шаговую обрешётку. Она состоит из таких же досок ― 32х100 мм.

Монтируем обрешётку на коньке

Конёк ― это внешний стык скатов. Если мы говорим о двускатной кровле, это её самая верхняя часть.

Конёк оформляют с помощью коньковой планки. Чтобы создать прочное основание под неё, шаговую обрешётку на коньке усиливают. Для этого над верхней доской шаговой обрешётки набивают дополнительную доску.

Обрешётка под конёк

Монтируем обрешётку на торцах кровли

На торца крыши нужно набить дополнительные доски. Они должны быть той же высоты, что и волны профнастила.

На картинке изображена металлочерепица, но принцип тот же.

Обрешётка на торцах

Монтируем обрешётку под кровельным ограждением

Обрешётка под кровельное ограждение

Под кровельное ограждение также нужно сделать крепкое основание. Этот элемент безопасности должен выдерживать вес человека, а значит, его надо прочно зафиксировать на крыше. Поэтому между досками шаговой обрешётки монтируют 3дополнительные  доски. Их укладывают с зазором 50 мм.

Напоминаем: кровельное ограждение монтируют выше уровня карнизного свеса.

Монтируем обрешётку под снегозадержатели

В месте крепления снегозадержателя нужно смонтировать дополнительную доску. В противном случае «снежок» просто не получится прикрепить к подконструкции ― у него недостаточно широкая опора.

Расстояние между дополнительной и основной досками зависит от шага обрешётки под профнастил и от типа «снежка» (поскольку у них разные кронштейны).

Представим, что у вас сделана обрешётка под профлист с шагом 500 мм. В этом случае расстояние между дополнительной и основной досками будет:

• 350 мм ― если вы монтируете СЗТ-150 ROOFRetail;
• 400 мм ― если вы устанавливаете СЗТ-150.

Обрешётка под СЗТ-150 ROOFRetailОбрешётка под СЗТ-150

Напоминаем: «снежки» устанавливают выше уровня карнизного свеса.

Итог

Контробрешётка и шаговая обрешётка под профнастил ― два базовых элемента крыши. Они образуют основу, на которую укладывают кровельный материал. Сделать полноценную крышу из профлиста без контробрешётки или обрешётки невозможно ― их надо использовать в комплексе.

Покупайте только качественные ровные бруски и доски, обрабатывайте их антипиренами и средствами от насекомых и плесени. Соблюдайте шаг обрешётки под профнастил, усиливайте её там, где это требуется ― на торцах, в ендове, на коньке, под «снежками» и кровельным ограждением.

Ошибки при монтаже приведут к тому, что профнастил будет сложно выровнять и состыковать. Если материал плохо зафиксирован, листы будут вибрировать от ветра, также могут разболтаться саморезы. Крыша не будет надёжной, её сможет сорвать даже сильный порыв ветра.

Следуйте нашим советам ― и вы сделаете прочный каркас для долговечной кровли.

Какой сделать шаг обрешетки под профнастил на крыше

Благодаря оптимальному сочетанию превосходных эксплуатационных характеристик, простоты установки и доступной стоимости профнастилу все чаще отдают предпочтение при выборе материала для обустройства кровли. При условии наличия элементарных навыков работы с несложным инструментом и соблюдения основных правил монтажа, а также применения качественных крепежных элементов выполнить весь комплекс кровельных работ можно самостоятельно, не прибегая к дорогостоящим услугам строительных компаний.

Одним из наиболее ответственных этапов работ, от которого зависит надежность и долговечность кровли, а также способность нести предполагаемую нагрузку, является правильный расчет и монтаж обрешётки, на которое будет устанавливаться профнастил для крыши. Чтобы в полной мере выполнять свои функции, обрешетка должна отвечать ряду требований. В частности важным параметром является ее шаг, который рассчитывается с учетом выбранного типа профлиста, угла наклона ската крыши и других факторов.

Классификация обрешетки

Для обустройства обрешетки применяют доски из древесины хвойных пород шириной от 100 до 150 мм и толщиной от 25 до 30 мм, которые крепят перпендикулярно к стропильному брусу для обеспечения равномерного распределения нагрузки по всей поверхности крыши и создания основы, на которую будет устанавливаться профнастил. Применять пиломатериалы большей толщины или ширины нецелесообразно, так как в этом случае существенно возрастет вес обрешетки, а прочностные характеристики останутся практически без изменений. Помимо обрешетки важную функцию в конструкции кровельной системы выполняет контробрешетка, которая создается из набитых на верхнюю часть стропил в продольном направлении реек шириной около 50 мм и толщиной от 40 до 50 мм и обеспечивает циркуляцию воздуха под поверхностью кровельного материала, предотвращая появление конденсата на его внутренней части.



В зависимости от климатических особенностей конкретного региона, угла наклона ската крыши и характеристик профлиста могут устанавливаться различные типы обрешетки.

Стандартная

Стандартный шаг обрешетки под профнастил на крышу с углом наклона ската более 15° составляет от 200 до 500 мм. Такой тип каркаса применяют чаще всего и обычно устанавливают для монтажа листов профнастила марок С10, С20 или С21.

Сплошная

В большинстве случаев такой тип обрешетки используют при обустройстве кровли с минимальным углом наклона ската, не превышающим 15° и в случаях применения в качестве финишного покрытия гибких, склонных к деформации под нагрузкой листов небольшой толщины марок С8, С10 или С20. Такое основание обычно располагают по периметру отверстий под дымоход, мансардные окна или на других сложных, требующих усиления, участках.

В этом случае шаг обрешетки для профнастила зависит от конкретной ситуации. Единственным обязательным условием является наличие между соседними элементами зазора шириной не менее 5-10 мм, способного компенсировать изменение геометрических параметров доски под воздействием высоких температур или повышенной влажности воздуха и предотвратить ее деформацию.

Разреженная

Такая обрешетка может устанавливаться под устойчивые к деформации профлисты большой толщины (например, марки НС35). Шаг обрешетки для профнастила повышенной жесткости может составлять от 600 до 1000 мм, так как несущая способность профнастила толщиной свыше 0,45 мм высока сама по себе, благодаря чему обустройство мощной опорной конструкции не является обязательным.

Проектирование обрешетки

Шаг обрешетки под профнастил определяется на этапе проектирования конструкции, при этом принимается во внимание одновременно несколько факторов: угол наклона ската кровли, климатические особенности (в частности, максимальная снеговая и ветровая нагрузка) конкретного региона, а также характеристики (вес, толщина, форма профиля) кровельного материала. Каждый из параметров одинаково важен и требует отдельного рассмотрения.

Климат и угол наклона ската кровли

На выбор угла наклона ската влияют климатические условия местности, а именно интенсивность ветровых и снеговых нагрузок.

В зависимости от значения этого параметра кровли в строительстве принято разделять на четыре группы: высокие (45-60°), скатные (35-40°), пологие (10-30°) и плоские (не более 10°). Существенные отличия эксплуатационных свойств таких типов крыш определяют условия их применения.

Высокие кровли с большим углом наклона обычно устанавливают в регионах, характеризующихся большим количеством осадков как в летний, так и в зимний период, так как на них не задерживается ни снег, ни влага. В то же время из-за большой площади поверхности они обладают высокой парусностью, поэтому при использовании в местности с сильными ветрами возрастает нагрузка на стропильную систему и возникает необходимость обустройства прочной обрешетки. Также к недостаткам высокой кровли относится большой расход строительных материалов и, соответственно, увеличение объема монтажных работ.

Пологие крыши хорошо противостоят ветровой нагрузке, но при сильных снегопадах вес снегового покрова на 1 м² может достигать критических значений, а значит, особое внимание следует уделить прочности стропил и обрешетки, поэтому зазор между досками основания может быть либо стандартным, либо минимальным.

Бытует мнение, что при обустройстве обрешетки выполнять точные расчеты совсем необязательно – достаточно посоветоваться с уже закончившими строительство и переживших несколько сезонов соседями и перенять их опыт. Такой подход может иметь ряд негативных последствий:

• Удорожание строительства. Вполне возможно, что в проекте, согласно которому строился дом соседей, был заложен большой запас прочности кровли, абсолютно ненужный для климатических условий конкретной местности. Соответственно, шаг обрешетки будет минимальным, что приведет к перерасходу строительного материала.

• Деформацию профнастила под снеговой нагрузкой из-за применения различных марок материала с сохранением шага обрешетки.

• Повышение опасности передвижения по покрытию, не способному выдержать вес человека.

Вместе с опытом соседей перенимаются и все допущенные ими ошибки, поэтому лучше доверить выполнение расчета шага обрешетки и других параметров кровельной конструкции специалистам или сделать его самостоятельно, воспользовавшись онлайн-калькуляторами.

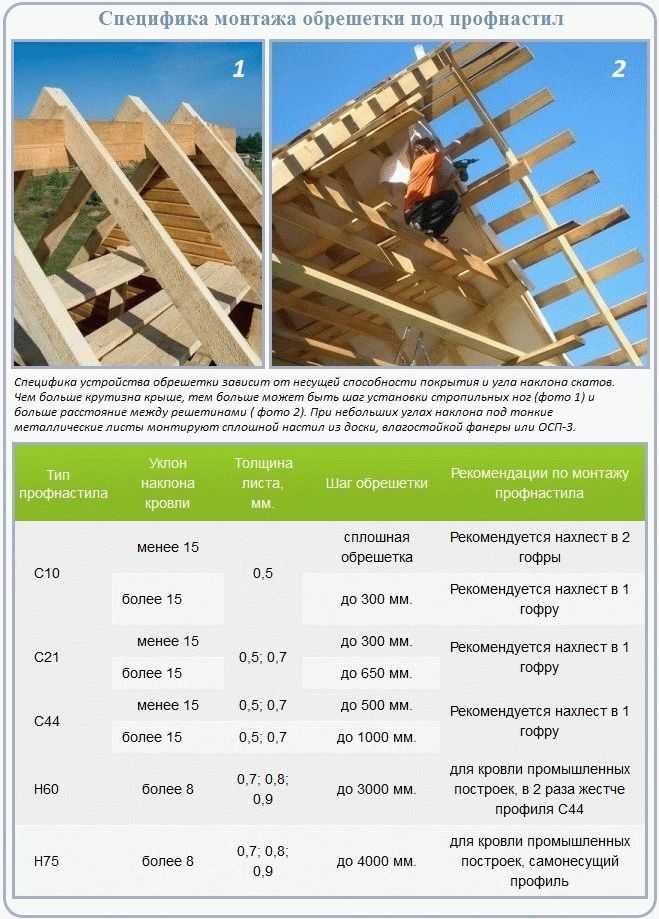

Характеристики профлиста и шаг обрешетки

Шаг обрешетки зависит также от типа применяемого профнастила (стенового, несуще-стенового или несущего), толщины стали и высоты профиля, от которого зависит способность материала выдерживать определенную весовую нагрузку. Если остальные параметры могут существенно отличаться, то стандартная ширина профнастила для крыши составляет 1000, 1100 или 1150 мм.

Марка профлиста	Степень уклона крыши	Толщина материала (мм)	Интервал обрешётки
С-8	≥15°	0,5	1 см
С-10	<15°
	≥15°		≤30 см
С-20	<15°	0,5–0,7	1 см
	≥15°		≤50 см
С-21	<15°		≤30 см
	≥15°		≤65 см
НС-35	<15°		≤50 см
	≥15°		≤1 м
Н-60	≤8°	0,7–0,9	≤3 м
Н-75			≤4 м

Самая недорогая марка материала, С8, представляет собой стеновой лист с высотой профиля всего 8 мм, поэтому он не пригоден для установки на плоские крыши – минимальный угол уклона должен составлять более 15°. При толщине стали менее 0,5 мм необходимо использовать сплошную обрешетку, а при большей толщине – с шагом до 300 мм. При большей высоте профиля допускается укладка листов на кровли с уклоном меньше 15°.

Основные этапы выполнения работ

К установке обрешетки можно приступать только после окончания работ по укладке тепло-, гидро- и пароизоляционных материалов. Технология монтажа предполагает выполнение следующих видов работ:

• Обработку всех пиломатериалов антисептическими пропитывающими составами для древесины, предотвращающими образование плесени или грибка.

• Монтаж контробрешетки – рейки прибивают к стропилам в продольном направлении.

• Разметку мест размещения досок обрешетки на рейках контробрешетки в соответствии с выбранной шириной шага. Отметки можно проставить карандашом, маркером или отметить при помощи натянутой бечевы.

• Прикрепление досок обрешетки саморезами к планкам контробрешетки в строго перпендикулярном по отношению к ним положении. Для обеспечения необходимой прочности соединений и устойчивости к нагрузкам рекомендуется применять саморезы, длина которых превышает толщину доски не менее чем в 3 раза.

Стыки отдельных досок по длине не допускается выполнять на весу, они должны размещаться на жесткой опоре, а именно на поверхности реек контробрешетки.

После окончания работ по установке обрешетки можно приступать к монтажу финишного покрытия, профлиста. Особое внимание стоит уделить укладке стартового листа, так как любая допущенная ошибка может привести к нарушению геометрии всего покрытия кровли.

В качестве крепежного материала применяют саморезы размером 4,8×29 или 4,8×35 мм с прокладкой из этиленпропиленового каучука (EPDM), обеспечивающей герметичность места присоединения и предотвращающей механическое повреждение покрытия листа.

В зависимости от марки профлиста накрываемая и накрывающая кромки могут иметь ряд отличий. Так у профлистов марок С-10, С-20 и НС 35 на накрываемой кромке предусмотрена капиллярная канавка, исключающая попадание влаги между листами, а у марок С-21, Н-60 и Н-75 незначительно укорочена гофра.

При малой величине уклона, менее 12°, места стыков необходимо дополнительно герметизировать специальными герметиками или другими уплотнителями.

Для наглядного примера порядка выполнения работ по обрешетке для кровли из профнастила посмотрите видео:
