Обрешетка под осб: Как делается обрешетка под OSB для стен?

Содержание

шаг стропил под ОСБ на крышу для гибкой кровли, толщина, схема, монтаж ОСП плиты, досок

Содержание:

Основные нюансы и схема обрешетки
Технология монтажа обрешетки и ОСБ под мягкую черепицу
Зачем нужен капельник на кровле
Способ установки капельника
Рекомендации по толщине материала и шагу обрешетки

Для того чтобы зафиксировать на крыше любой тип кровельного материала, используется обрешетка. Какой она будет – зависит от типа покрытия. В данном материале речь пойдет о том, какой должна быть обрешетка под мягкую черепицу и как ее правильно закрепить.

В сущности, обрешеткой является ряд реек или других материалов, которые прикрепляют к стропильной системе для последующей укладки финишного покрытия.

Основные нюансы и схема обрешетки

Схема обрешетки под гибкую черепицу может быть двух типов:

с зазорами – под монтаж жестких покрытий, например, металлочерепицы, шифера или профнастила;
уложенная сплошным слоем – для настила мягкой кровли.

Примечательно, что монтаж сплошной обрешетки для укладки мягкого кровельного покрытия производится в два слоя. Сначала поверх стропил с промежутками набивают рейку или доску, а затем на них крепят уже сплошной слой обрешетки из сплошной ОСБ плиты под мягкую кровлю или из фанеры с влагоотталкивающей пропиткой. К слову, этот финишный слой служит в качестве дополнительной звуко- и теплоизоляции.

Технология монтажа обрешетки и ОСБ под мягкую черепицу

Равно как и в случае со всеми прочими конструкционными элементами крыши, монтаж обрешетки должен выполняться согласно таким правилам:

Сплошное покрытие из доски или листов влагостойкой фанеры выполняется на скатных крышах с уклоном в пределах 5-10º.

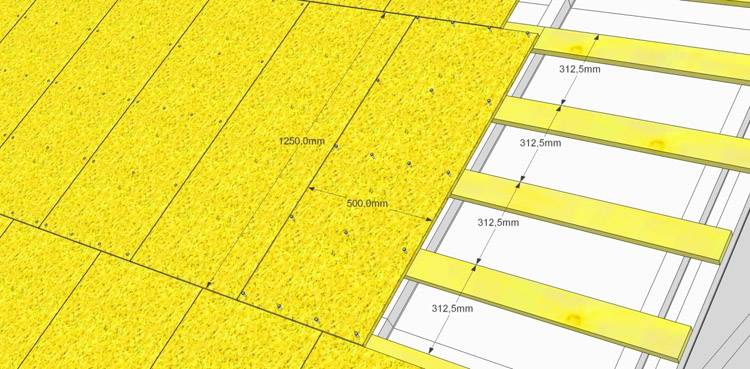

На скатах, уклон которых составляет 10-15º, сначала изготавливают обрешетку под ОСБ на крышу из брусков сечением 45×50 мм, укладывая их с шагом в 45 см параллельно карнизу, а затем настилают водостойкую фанеру или стружечную плиту.
Таким же брусом пользуются и на крышах с уклоном более 15º, однако, укладывают их в 60 см друг от друга.
Дополнительные бруски обрешетки устанавливают в местах, где ендова крепится к коньковому прогону.

Считается, что крыша прослужит дольше всего, если уложить мягкую кровлю на доски, откалиброванные до одинакового размера. В таком случае обрешетка получиться ровной, без перепадов высоты, чтобы можно было идеально подогнать стыки. Следовательно, на такой основе покрытие не будет повреждаться раньше времени, и не потеряет своих эксплуатационных характеристик.

Наиболее предпочтительными для строительства считаются обрезные хвойные доски, сочетающие в себе низкую цену и хорошие эксплуатационные качества.

При организации разреженной обрешетки для последующей укладки мягкого кровельного покрытия, доски укладывают с отступом не более 10 см. Для сплошного типа обрешетки с успехом применяется обрезная доска, древесно-стружечные плиты и влагостойкие листы фанеры.

Обратите внимание, что монтаж ОСП под мягкую кровлю должен выполняться обязательно на крепкие доски, при этом его влажность не должна превышать 20 %.

Поскольку обрешетка будет подвергаться внешнему воздействию, она должна быть достаточно прочной, чтобы выдержать:

повышенные снежные нагрузки в зимний период;
массу финишного покрытия.

Исходя из этих условий, выполняют расчет конструкционных элементов крыши. В частности, если шаг стропил под мягкую кровлю составляет 50 см, обрешетку делают из 20 мм обрезной доски или 10 мм водостойкой фанеры. При увеличении шага стропил до 120 см, применяется фанера с толщиной в 20 мм или доска 30 мм толщины. То есть, толщина ОСБ для мягкой кровли напрямую зависит от расстояния между стропилами.

Обратите внимание, что древесина, в отличие от мягкой черепицы, очень подвержена гниению и развитию грибка. Поэтому перед монтажом все без исключений деревянные элементы должны быть обработаны антисептиком.

Зачем нужен капельник на кровле

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Капельник является одним из обязательных компонентов обрешетки. Его функция состоит в защите карниза от затекания воды. Это важно, поскольку именно в этих местах деревянные конструкции более всего подвержены гниению. Внутренний угол капельника может колебаться в пределах 100-130º в зависимости от крутизны скатов. Эти элементы монтируют на краях крыши, проследив, чтобы вода по ним стекала строго вертикально прямо в водосток. Кроме того, капельник придает всей кровельной конструкции более законченный вид.

Характеристики капельника:

производят такие детали из оцинкованной листовой стали с полимерным покрытием, обеспечивающим дополнительную антикоррозионную защиту;
цветовое решение капельника должно совпадать с цветом основного покрытия, чтобы не создавать диссонанс;
капельники должны быть установлены по всему периметру крыши, чтобы в равной степени обезопасить кровлю и фасад от затекания воды;
данный элемент снижает парусность скатной кровли, это позволяет защитить конструкцию от ветра.

Способ установки капельника

Технология установки капельников предполагает некоторые нюансы:

основной частью капельник фиксируется на доске обрешетки, при этом его нижний отрезок должен быть направлен в водосток;
соседние отрезки стальных капельников укладывают с нахлестом друг на друга;
дополнительную защиту края обрешетки обеспечивают фронтовые планки;
на следующем этапе начинают монтаж кровельного ковра, не забывая промазывать его края мастикой, чтобы он лучше схватился;
мягкое кровельное покрытие настилается поверх капельника.

обрешетка крыши самостоятельно. Возможности и варианты применения экологически чистого материала

Установка стропильной системы крыши является важной частью монтажа кровельного ковра. Обрешетка лишь малая толика этого процесса, но играет существенную роль в сроке эксплуатации. Она выполняет функции для крепления кровельных материалов, вентиляции утеплителя, предотвращения образования конденсата, предохранения кровельного ковра от повреждения в зимний период из-за снеговой нагрузки и образования наледи. Поэтому, чем качественнее сделан данный вид работы, тем дольше прослужит ваше кровельное покрытие без дополнительного ремонта.

Мы предлагаем вам осуществить обрешетку крыши из OSB — ориентированно-стружечной плиты, причем сделать это самостоятельно.

Отличием этого изделия является абсолютно ровная поверхность, что наиболее пригодно для кровли.

Обрешетка бывает двух видов:

сплошная это когда зазор между брусьями не превышает 1 см;
разреженная зазор составляет несколько сантиметров.

OSB является универсальным материалом для возведения кровельной обрешетки под любое покрытие. Специальное расположение стружки в плите способствует повышенной твердости, поэтому созданные конструкции долговечны. Большие размеры листов позволяют быстро осуществить монтаж площади кровли, причем с минимальным количеством стыков и швов.

С нашей помощью вы сможете обустроить кровли наилучшим образом. Главное — знать какой вид обрешетки должен создаваться под определенные кровельные материалы. А об этом вы узнаете из дальнейшего текста.

Варианты использования OSB в обрешетке для разных видов кровельного покрытия

Под монтаж битумной черепицы необходимо устанавливать обрешетку только сплошного вида. В данном случае использование плит OSB позволяет добиться максимально ровного ската. Важным требованием является внимание к углам, которые должны быть сглажены. Таким образом, предотвращается перетирание мягкой кровли.

Обрешетка под рулонные материалы также должна быть сплошной. Уделите большое внимание забиванию гвоздей: торчащие шляпки могут повредить рулонное покрытие при монтаже. Толщина используемых брусков не должна быть менее 25 мм. Устанавливайте обрешетку из плит OSB вплотную друг к другу и так устойчиво, чтобы при нахождении на ней людей она не шаталась.

Сплошную обрешетку из плит OSB рекомендуется использовать и при монтаже фальцевой кровли. Особенно при уклоне кровли 3-14° и в местах монтажа карнизов, примыканий к выступающим частям зданий. В остальных частых кровли можно сделать разреженную обрешетку из деревянного бруса в целях экономии.

Обрешетка из плит OSB под металлочерепицу наиболее актуальна, так как данный материал требует особо ровного основания, на которое он будет монтироваться. Длину шага обрешетки надо выбирать, ориентируясь на размер и расположение водостока.

Монтаж обрешетки из плит OSB своими руками

Перед монтажом плит OSB проверьте ровность стропил, иначе это может затруднить дальнейшее проведение работ. Укладка листов должна осуществляться длинной осью поперек и короткой стороной к торцу крыши. Таким образом, обеспечивается более крепкое сцепление конструкции. Для этого используются скобы. Монтаж не рекомендуется осуществлять «стык в стык», а лучше использовать зазор в 3 мм.

Крепление плит OSB осуществляется с помощью саморезов с шагом 150-300 мм. В местах соприкосновения с дымоходами и трубами необходимо производить температурный шов с наполнением теплоизоляционными материалами.

Совет
При монтаже обрешетки из OSB прикрепляйте дополнительную балку для ходьбы работников, чтобы не допускать дополнительной нагрузки на поверхность от их массы тела.

Завершающим этапом работы по монтажу обрешетки из OSB будет ее пропитка антисептиком для увеличения защитных свойств кровли. Технология изготовления данного материала способствует созданию надежной и долговечной кровли.

Тяжелые деревянные транспортировочные ящики от SharkCrates

Тяжелые деревянные транспортировочные ящики, которые доставляются и хранятся в плоском виде

SharkCrates доставляются и хранятся в плоском виде, что экономит стоимость перевозки и складские площади.

Сборка занимает около 5 минут, что позволяет вашей команде сосредоточиться на своих основных задачах.

Прочная конструкция обеспечит сохранность вашего груза в поездках за угол или по всему миру.

Деревянные транспортировочные ящики

Независимо от того, являетесь ли вы производителем, дистрибьютором или логистической компанией, наши деревянные транспортировочные ящики станут идеальным дополнением к вашей продукции и обеспечат превосходную защиту во время транспортировки. Наши стандартные и изготовленные на заказ транспортировочные ящики сертифицированы по стандарту ISPM-15 и готовы к экспорту, что делает их идеальными для доставки за угол или по всему миру.

Заказать ящики с акулами!

Брекет-система SharkCrate

SharkCrate — это тяжелые складные деревянные транспортировочные ящики, экономичные и простые в использовании. Вместо использования каркаса 1×4 и 2×4 и крепления, как у традиционных деревянных ящиков, мы разработали уникальную систему кронштейнов, которая функционирует как рама ящика.

Это изобретение дало нам невероятную гибкость в разработке, производстве, функциональности и доставке деревянных ящиков. Дополнительным преимуществом конструкции «без бревен» является то, что мы можем сохранить драгоценное внутреннее пространство, тем самым уменьшая общую площадь ящика.

Наш простой и интуитивно понятный дизайн позволяет создать экономичный деревянный транспортировочный ящик с широкими возможностями настройки, невероятно прочный, универсальный и готовый к экспорту.

OSB и фанерные панели

Поскольку мы разработали наши кронштейны для ящиков в соответствии со специальными стандартами, в нашей системе используются панели размером 19/32 дюйма (иногда называемые 5/8 дюйма) для крепления днища, боковых сторон, торцов и верхней части ящика. Мы используем изготовленные на заказ OSB в наших стандартных транспортных ящиках, но также можем использовать различные материалы, такие как фанера, МДФ и пластик.

Оборудование поставляется прикрепленным

В процессе производства мы прикрепляем все кронштейны к панелям и укладываем их отдельными комплектами на собственный поддон для транспортировки. Доставка наших ящиков в плоском виде позволяет нам ставить несколько ящиков друг на друга и сокращать расходы на доставку для наших клиентов.

Кроме того, компактность наших ящиков экономит место на складе наших клиентов, поскольку они могут просто собирать ящики по мере необходимости.

Наши поддоны

Прочная блочная конструкция нашего поддона SharkCrates обеспечивает устойчивое основание и повышенную надежность при многократном перемещении, если это необходимо. Сертификационный штамп ISPM-15 на наших поддонах означает, что наши ящики можно законно экспортировать в любую точку мира.

В то время как мы используем блочные поддоны для наших стандартных транспортировочных ящиков, мы также предлагаем специальные поддоны, включая поддоны, предназначенные для тяжелой техники или с другими внутренними или внешними модификациями.

Быстрая сборка

Сборка SharkCrate – это быстрый и простой процесс. Для простоты мы индивидуально связываем все ящики SharkCrate, поэтому все детали для каждого ящика легко доступны. После раскрепления комплектов большинству клиентов требуется около 3-5 минут, чтобы установить все панели на место. После того, как ящик собран, его необходимо закрепить для транспортировки. Это можно сделать с помощью стальной или полиэтиленовой ленты для поддонов, шурупов или храповых ремней. Преимущество использования обвязки для поддонов или храповых ремней заключается в том, что получатель ящиков может разобрать их так же быстро. Для получения дополнительной информации, пожалуйста, посетите нашу страницу сборки или нажмите на ссылку выше.

Транспортные ящики для международных перевозок

Все ящики SharkCrate сертифицированы по стандарту ISPM-15 и готовы к международному экспорту. Вы заметите нашу уникальную сертификационную печать IPPC на всех наших блочных поддонах. Экспорт изделий из дерева без этого штампа может привести к тому, что ваш груз будет отклонен в порту прибытия, что приведет к отказу от груза или суровым штрафам за доставку.



Если ваша транспортная компания, клиент или импортер требует, загрузите копию нашего действующего сертификата ISPM-15.

Производство ящиков, ящиков и катушек

Ящики и ящики

Ящики и ящики, изготовленные из конструкционных деревянных панелей, экономичны по трем причинам по сравнению с ящиками, изготовленными из пиломатериалов. Во-первых, труд на изготовление можно сократить на 50-75 процентов. Во-вторых, ящики и ящики из панелей легче: ящик объемом 1000 кубических футов весит на 700 фунтов меньше, чем такой же ящик из дерева. В-третьих, они уменьшают внешний объем: тот же ящик с внутренним объемом 1000 кубических футов на 21 кубический фут меньше, чем его аналог из пиломатериалов. Все три фактора приводят к экономии денег без потери производительности. Ящики и ящики со структурными панелями не имеют себе равных по устойчивости к небрежному обращению, выдерживают погрузку сверху и обеспечивают крепление груза.

Компоненты пиломатериалов

Доступны десятки видов размерных и досочных пиломатериалов с различными эксплуатационными характеристиками. Эти виды были примерно разделены на четыре группы специально для целей создания ящиков с использованием плотности в качестве показателя прочности. Группа 1 содержит наименее плотную древесину, группа 4 – наибольшую плотность. Изготовители ящиков обычно используют обработанные или необработанные пиломатериалы толщиной один и два дюйма и только необработанные пиломатериалы толщиной более двух дюймов (3×3, 3×4 и т. Д.).

См. публикацию APA «Контейнеры и бункеры», форма X235, для получения полной информации о производстве.

Конфигурация ящика

Конструктивные данные для ящиков со структурными панелями основаны на том, что отдельные элементы конструкции ящика работают как единое целое. Например, конкретный размер салазок, рассматриваемый отдельно, может показаться слишком легким для поддерживаемой нагрузки. Но боковины ящика из конструкционных панелей, надежно закрепленные на полозьях, образуют стенку балки коробчатого сечения. Когда ящик поднимают стропами за его концы, эта балка несет нагрузку в простом пролете. Когда ящик поднимают вилами из его центра, балка несет нагрузку в виде полуконсоли.

Выбор подходящей конструкционной панели

В большинстве случаев для изготовления ящиков подходят панели толщиной 3/8 дюйма. В тех случаях, когда ящики подвергаются исключительно грубому обращению, могут потребоваться панели толщиной 15/32 дюйма. Устойчивые к стеллажам панели развивают наибольшую прочность, когда их держат в плоской плоскости. Если пролет превышает два фута, а толщина панели составляет 3/8 дюйма, панели могут деформироваться, снижая жесткость конструкции. Распорки предотвращают это коробление. Для пролетов два фута или меньше используйте панели 3/8 дюйма. Для пролетов от 2 до 4 футов или нагрузки ящиков, превышающей 10 000 фунтов, используйте панели толщиной 15/32 дюйма или более.

Для предотвращения интродукции и распространения вредителей растений МСФМ 15: Международные стандарты по фитосанитарным мерам требует, чтобы поддоны из массивной древесины, отправляемые на международном уровне, были окорены, обработаны нагреванием или фумигированы бромистым метилом и отмечены печатью соответствия. Поддоны из инженерной древесины не подпадают под действие правил ISPM 15 и не требуют окорки, термической обработки или фумигации. Это связано с тем, что процесс производства инженерной древесины уничтожает любые живые организмы в древесине.

Складные контейнеры

Контейнеры из деревянных конструкционных панелей доступны в различных размерах и конфигурациях. Складные контейнеры, контейнеры с пластиковыми вкладышами для жидкостей, контейнеры типа «мешок в коробке», контейнеры со встроенными поддонами — в них можно перевозить все, от тяжелых деталей машин до деликатных сельскохозяйственных продуктов.

Фанера и плита с ориентированной стружкой (OSB) являются распространенными материалами, используемыми для изготовления контейнеров из инженерных панелей. Специальные продукты, такие как облицовочные панели и шлифованная фанера, также могут использоваться, когда требуется очень гладкая поверхность. Соединяя деревянные компоненты с помощью простого оборудования, производители могут привести характеристики контейнера в соответствие с требованиями к конкретным продуктам и погрузочно-разгрузочному оборудованию.

Катушки

Фанера часто используется для головок кабельных катушек из-за ее прочности, долговечности и экономичности. Фанера может быть изготовлена с различными характеристиками для удовлетворения потребностей кабеля. Для прочного кабеля можно использовать панели с нешлифованной оболочкой, но для тонких или тонких проводов панели с сенсорной шлифовкой обеспечивают необходимую гладкую поверхность.

Конструкция кабельных барабанов, как правило, основывается на методах проб и ошибок, хотя большинство барабанов перед приемкой проходят испытания в процессе эксплуатации.

Некоторые общие рекомендации, которым необходимо следовать:

Вырежьте канавку минимальной глубины в головке для размещения концов барабана. Канавки ослабляют критическую область головки катушки.
Расположите болты или другие крепежные детали как можно ближе к диаметру барабана. Распирающей силе содержимого противодействуют болты, и чем ближе они могут быть расположены к этой приложенной силе, тем меньше будет отклонение головок.

Используйте болты с полукруглой головкой, Т-образные гайки с большими буртиками и тарельчатые шайбы, чтобы уменьшить прогиб головок в крепежных элементах, обеспечивая большую опорную поверхность, чем обычные болты.
При выборе фанеры с одной гладкой стороной ориентируйте эту сторону внутрь рулона.

Публикации

Контейнеры и корзины
В этой публикации объясняется, насколько важны детали оборудования и подключения для конструкций бункеров и контейнеров. Эта брошюра также содержит информацию о конструкциях бункеров APA и фирменных контейнерах, доступных от нескольких производителей.
