Обрешетка под металлочерепицу фото: правильный шаг и расчет количества

Обрешетка под металлочерепицу — монтаж, расчет шага

Металлочерепица — популярный вид кровельного покрытия, представляющий собой профилированные листы, изготовленные из стали, алюминия или меди. Благодаря цинковому покрытию и защите из полимеров металлочерепица является прочным, устойчивым к неблагоприятной внешней среде материалом. Чтобы кровельное покрытие долгие годы радовало своими качествами и внешним видом, стоит серьёзно отнестись ко всем аспектам его монтажа, прежде всего, к обустройству обрешётки — основы под кровельное покрытие.

Содержание

• Основные правила устройства обрешётки под металлочерепицу
  • Выбор материала для обрешётки под металлочерепицу
    • Видео: обработка древесины огнебиозащитой «Сенеж»
  • Расчёт шага обрешётки под металлочерепицу
    • Видео: шаблон для монтажа обрешётки под металлочерепицу
• Расчёт пиломатериалов для обрешётки
• Монтаж обрешётки под металлочерепицу: пошаговая инструкция
  • Видео: обрешётка под металлочерепицу
• Крепление металлочерепицы к обрешётке

Основные правила устройства обрешётки под металлочерепицу

Обрешётка — важный элемент стропильной системы, отвечающий за надёжность и удобство крепления кровельного покрытия. Одним из самых популярных материалов для кровли является металлочерепица, ведь она долговечна, отличается прочностью и малым весом. С ней могут справиться даже новички.

Существует несколько правил, которые позволят сделать процесс монтажа металлочерепицы проще:

В качестве основания под металлочерепицу используется разреженная обрешётка. Сплошная обрешётка необходима только в некоторых местах, о которых говорилось выше. Использовать её по всей поверхности крыши не стоит, ведь листы металлочерепицы прекрасно самостоятельно держат форму, да и тесное прилегание металлочерепицы к основе способствует обильному скоплению конденсата даже во время суточных колебаний температур. При сплошном основании вентиляционной системы не предусматривается, а значит, влага будет накапливаться, что может привести к разрушению обрешётки. К тому же такое кровельное покрытие, как металлочерепица, опирается на основу не по всей длине ската, а лишь по линии ступенек, поэтому она не нуждается в сплошной обрешётке в качестве опоры. Вдобавок сплошная обрешётка — более дорогой вариант, причём лишние затраты в этом случае совершенно не оправданы.

Для металлочерепицы монтируют разреженную обрешётку, потому что её нужно крепить только по линии ступенек

Переувлажнение древесины приводит к потере прочности всей конструкции, поэтому без гидроизоляции и хорошей вентиляции подкровельного пространства здесь не обойтись. На стропила размещают специальную водонепроницаемую мембрану, фиксируя её скобами, а затем брусками контробрешётки. Именно они задают необходимый для вентиляции зазор, благодаря которому тыльная сторона металлочерепицы будет оставаться сухой. Доски обрешётки крепятся к контробрешётке строго перпендикулярно. Использование рубероида для гидроизоляции нежелательно, потому что в жаркую погоду он будет плавиться, прогибаться и издавать неприятный запах. Гидроизоляция укладывается по горизонтали, начиная от карниза, с нахлёстом в 10–25 см. Допустимо провисание полотна мембраны между стропилами на 1,5–2 сантиметра, главное, чтобы оно не касалось утеплителя.

Выбор материала для обрешётки под металлочерепицу

Самым удобным материалом для обрешётки под металлочерепицу является древесина. Лучше использовать хвойные породы (сосну, ель, пихту, лиственницу), однако допустимо изготавливать рейки и из лиственных материалов. Среди хвойных пиломатериалов особенно популярна сосна, которая отличается приемлемой ценой, доступностью и отличными эксплуатационными характеристиками.

Толщина всех досок, используемых для обрешётки, должна быть одинаковой. Древесину стоит выбирать качественную, без трещин и крупных сучков, так как подобные дефекты могут спровоцировать уменьшение несущей способности конструкции. Доски перед использованием нужно хорошо просушить, их влажность не должна превышать 18%. Плохо просушенное дерево со временем может деформироваться, а это скажется на внешнем виде кровли. Важно помнить, что дерево подвержено гниению и пожароопасно. Обработка древесины специальными средствами — важный и обязательный этап в любых строительных работах.

После обработки древесины антисептиками и огнебиозащитными составами она приобретает характерный красноватый оттенок

Существует несколько видов таких средств:

• противопожарные;
• биозащитные;
• влагоотталкивающие;
• антисептики от плесени и грибка;
• универсальные средства.

Последний вид позволяет объединить свойства всех составов в один, избавляя потребителей от опасности вступления разных веществ в реакцию друг с другом. Среди самых распространённых марок этого вида можно выделить универсальное средство «Сенеж». Глубоко проникая в древесину, оно защищает её от всех неблагоприятных факторов. Деревянные поверхности обрабатываются с помощью кисти или распылительных устройств. Рекомендации производителя по процедуре нанесения обязательны для соблюдения.

Размеры досок или брусков подбираются индивидуально в зависимости от устройства кровли:

• обрезная доска толщиной 2,5 см — самый распространённый вариант, который используется практически для любых крыш, имеющих простое устройство. Такая доска идеальна для лёгкого кровельного покрытия с небольшой высотой волны при стандартном стропильном шаге в 60–80 см;
• более массивные доски толщиной 28–32 мм применяют для монтажа сложных видов кровли, а также при использовании материалов с повышенным весом или высокой волной, стропильный шаг при этом — стандартный;
• брус сечением 5х5 см или 4х6 см используется очень редко, обычно при возведении нестандартных крыш со стропильным шагом более 1 м.

Видео: обработка древесины огнебиозащитой «Сенеж»

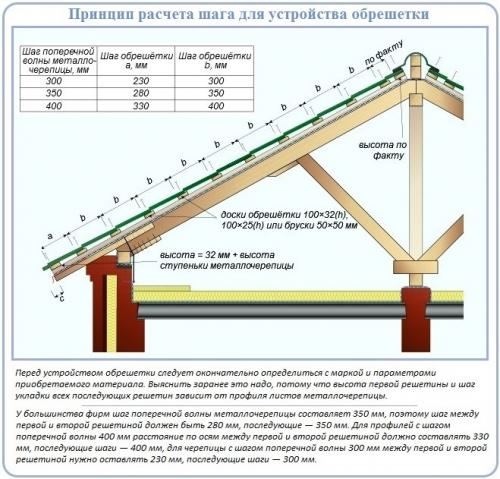

Расчёт шага обрешётки под металлочерепицу

Шаг обрешётки зависит от длины волны металлочерепицы, как правило, он предусмотрен инструкцией к определённому виду кровли. Так как металлочерепица имеет ступенчатую структуру, опору должен иметь каждый из модулей. То есть каждая подошва профиля должна опираться на доску (брусок) обрешётки.

Слишком большой шаг приведёт к прогибам стали, в результате чего она станет волнистой, что скажется и на внешнем виде, и на безопасности. Самые популярные типоразмеры металлочерепицы имеют длину волны 30, 35 и 40 см. Соответственно, интервал между элементами обрешётки обуславливается длиной волны профиля. Доски обрешётки укладывают от карниза к коньку.

Шаг обрешётки должен быть в точности равен длине волны металлочерепицы

Видео: шаблон для монтажа обрешётки под металлочерепицу

Расчёт пиломатериалов для обрешётки

Для корректного расчёта необходимого количества пиломатериалов нужно знать несколько важных величин:

• площадь крыши и размеры её скатов;
• шаг обрешётки;
• параметры исходного материала, то есть размеры досок или брусков.

В настоящее время для удобства пользователей в интернете представлены подробные калькуляторы для расчёта количества необходимых материалов. Они позволяют учесть все необходимые параметры для быстрого поиска оптимального варианта.

Методику расчёта обрешётки рассмотрим на примере двускатной кровли площадью 120 м². Для обрешётки будет использована доска размером 2,5×15×400 см, шаг между рядами задаётся типом применяемой металлочерепицы и равен 35 см. Длина скатов крыши — 6 м, их ширина — 10 м.

1. Вычисляем площадь одной доски: S_д = 0,15 · 4 = 0,6 м².
2. Считаем объём одной доски V_д = 0,15 · 0,025 · 4 = 0,015 м³.
3. Определяем количество рядов для одного ската: N_р = 6 / 0,35 = 17,14 ≈ 18 шт.
4. Вычисляем общий погонный метраж досок на одном скате L = 18 · 10 = 180 м.
5. Умножаем результат на 2 и получаем общий метраж на два ската: L = 180 · 2 = 360 м.
6. Находим требуемое количество досок длиной 4 метра: N = L / 4 = 360 / 4 = 90 шт.
7. Рассчитываем требуемый объём пиломатериала, для чего умножаем объём одной доски на их количество: V = N · Vд = 90 · 0,015 = 1,35 м³.
8. К полученному результату прибавляем запас в 10% для учёта обрезки и случайных ошибок во время монтажа. Получаем N = 90 · 1,1 = 99 шт., V = 1,35 · 1,1 = 1,49 м³.

Таким образом, для обустройства обрешётки на рассматриваемой кровле для ровного счёта потребуется 100 досок длиной 4 м или 1,5 м³ пиломатериала.

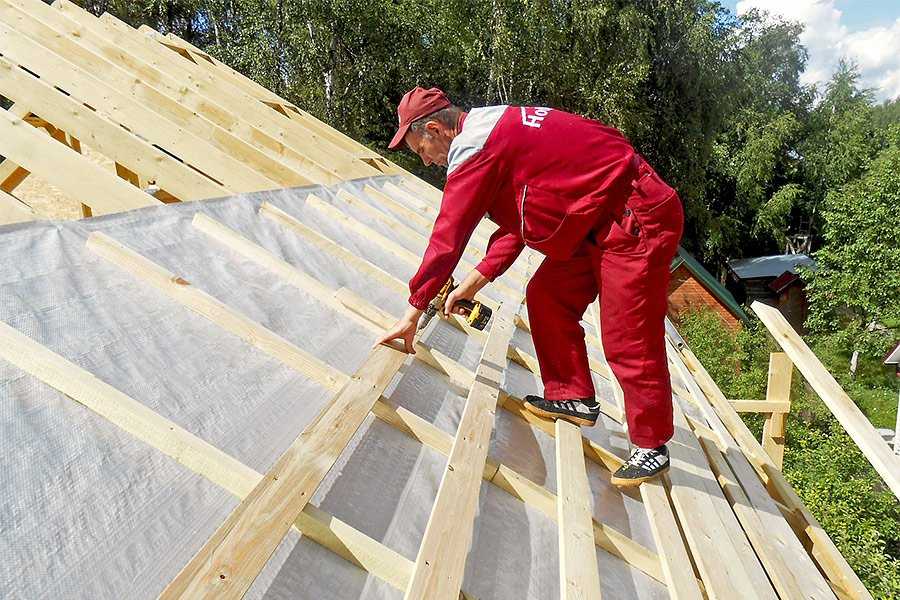

Монтаж обрешётки под металлочерепицу: пошаговая инструкция

1. Подготовка инструментов. Для монтажа обрешётки необходимы следующие приспособления: шуруповёрт, карандаш, молоток, уровень, ножовка. Не стоит забывать о крепеже — обычно используются гвозди диаметром 3–3,5 мм, их длина должна превышать толщину досок или брусков обрешётки минимум в 2 раза. Слишком толстые гвозди могут спровоцировать растрескивание древесины. Весь крепёж в идеале должен быть обработан антикоррозионным составом.
2. Монтаж первой доски обрешётки. Доски монтируют от карниза к коньку. Первый ряд обрешётки размещают горизонтально и прикрепляют к контробрешётке или стропилам, используя молоток и гвозди. Важно помнить, что для надёжной фиксации в каждом месте соединения доски со стропилами необходимо использовать минимум два гвоздя. Шаг между рядами нужно выдерживать исходя из характеристик выбранной металлочерепицы. На первую от карниза доску прикрепляют небольшой брусок той же высоты, что и основная обрешётка.

   Каждая доска обрешётки должна крепиться к бруску контробрешётки двумя гвоздями или саморезами

3. Установка следующего ряда обрешётки. Промежуток между первыми двумя рядами должен отличаться от остальных в меньшую сторону.

   Шаг между первым и вторым рядом обрешётки под металлочерепицу делают меньше, чем между всеми остальными

4. Монтаж последующих рядов обрешётки. Обрешётка устанавливается с одинаковым расстоянием между досками, шаг обрешётки определяется типом используемой металлочерепицы.
5. В местах стыка скатов (конёк, обводы дымоходы и т. д.), а также в районе мансардных окон монтируется сплошная обрешётка с расстоянием между элементами не более 1 см (небольшое расстояние между досками необходимо для компенсации их теплового расширения).

   В особо ответственных местах, например, на коньке или ендове обрешётку нужно делать сплошной

6. Доски фиксируются минимум двумя гвоздями по краям.
7. Все узлы соединений тщательно проверяются, чтобы они не стучали при порывах ветра и не смогли оторваться.

Видео: обрешётка под металлочерепицу

Крепление металлочерепицы к обрешётке

Существует несколько видов металлочерепицы, каждый из них имеет свои особенности, которые стоит учитывать при монтаже. Обычно к металлочерепице прилагается инструкция по монтажу — её стоит изучить очень внимательно.

Для крепления металлочерепицы к обрешётке используют специальные кровельные саморезы из оцинкованной стали. Они дороже обычных, но значительно надёжнее, так как устойчивы к коррозии. Вдобавок такие саморезы снабжены резиновыми пресс-шайбами, благодаря чему они защищают крепёжное отверстие от влаги. Ещё одним приятным бонусом является широкая цветовая гамма кровельных саморезов — можно подобрать подходящий цвет к конкретной металлочерепице, за счёт чего элементы крепления будут незаметны на общем фоне.

Если подобрать цвет кровельных саморезов точно в цвет металлочерепицы, они будут практически не заметны

Чтобы обеспечить надёжную фиксацию кровельного покрытия, стоит продумать правильную схему крепления металлочерепицы.

Существуют следующие особенности крепления:

Схемы расположения крепёжных элементов могут быть различны, как правило, саморезы вкручиваются через волну как по горизонтали, так и по вертикали. В краевых зонах крепление производится в каждую волну.

Крепление к обрешётке производится кровельными саморезами непосредственно под волной, так как это самое прочное место кровельного листа

Правильная установка обрешётки под металлочерепицу — залог качественного монтажа кровельного материала. Важно ознакомиться со всеми тонкостями грамотного устройства основы под кровельный материал, только так можно избежать серьёзных проблем с кровлей в будущем.

Оцените статью:

[Голосов: 1 Среднее: 5]

Обрешетка под металлочерепицу

Содержание

• Виды обрешетки и их устройство
• Особенности монтажа металлочерепицы на обрешетку
• Монтаж обрешетки
• Обрешетка на местах примыканий
• Последствия неправильно монтажа обрешетки

Металлочерепица — популярный вариант покрытия крыши. Она не только обеспечивает превосходную защиту от влаги, но и защищает само здание от разрушительного воздействия окружающей среды. Имея высокую прочность и долговечность, металлочерепица является оптимальным вариантом покрытия, используемым повсеместно.

Но металлочерепица, как и многое другие покрытия, требует соответствующей обрешетки, способной надежно зафиксировать ее и предотвратить разрушение конструкции. Однако для обрешетки под такой материал необходимо усвоить некоторые технические основы, которые в будущем существенно упростят работу.

Виды обрешетки и их устройство

Перед подготовкой и установкой обрешетки под такой материал необходимо выбрать ее соответствующий вариант. Существует несколько видов подобного основания, основывающихся на типе настила. Так как он бывает сплошным и решетчатым, устройство обрешетки варьируется на основе длины волны будущего профиля.

Для сплошного слоя обрешетки используются материалы, обеспечивающее цельное покрытие поверхности. Для этого подойдут обрезные доски, размер которых ориентировочно равняется 32х100 мм.

Совет! Заменить доски можно брусьями 50х50 мм, однако работать с ними немного труднее. Такое покрытие будет более надежным.

Основа кладется почти вплотную между собой, нужно лишь оставить небольшие зазоры, размер которых не превышает 10 мм. Это обеспечит легкую вентиляцию, препятствующую образованию плесени и грибка. Также такое покрытие обеспечивает хорошую защиту крыши и рекомендуется к использованию в регионах с сильными ветрами.

Решетчатый настил требует другого основания. Хотя его монтаж усложняется, такой подход требует гораздо меньше материалов. Учитывая высокую цену на древесину, решетчатый настил будет оптимальным для подобных задач. Он заключается в ячеечном монтаже небольшого бруса, что обеспечит фиксацию покрытия лишь в тех местах, где она необходима.

Совет! Перед началом работы стоит использовать антисептик. Так как зачастую для этих задач используется натуральная древесина, такая процедура обеспечит ее длительный срок службы.

Для металлочерепицы можно использовать оба покрытия, но чаще используют именно второй вариант. Ведь он обеспечивает существенную экономию материалов, что сказывается на итоговых затратах по кровельным работам.

Особенности монтажа металлочерепицы на обрешетку

Основой любой обрешетки является ее шаг. Он позволяет сделать подходящий монтаж и расположение досок, улучшив надежность конструкции. Шаг вычисляется на основе самой металлочерепицы, а именно по ее длине волны. Это фиксированное значение, зависящее от типа используемого профиля.

Важно! Фиксация профиля проводится внизу волны, где начинается следующая. Это наиболее жесткое место конструкции, в котором крепление оптимально.

Для разных размеров покрытий используются разные доски. Это определяет шаг будущей конструкции и заранее вычисляет места крепления. Для простых конструкций, высота кровли которых мала, а толщина листа не превышает 0,45 мм, подойдет доска с сечением 25х100 мм. Это оптимальный вариант по затратам и надежности, ведь лучшую обрешетку для такого покрытия делать бессмысленно.

Для более сложных кровель рекомендуется использовать доску с сечением 32х100 мм. Она оптимальна в тех случаях, когда металлочерепица имеет большую толщину или высоту волны. Вне зависимости от используемых досок вычисляется стропильный шаг.

Зачастую он равен 0,6-0,9 м, что зависит от особенностей конструкции.

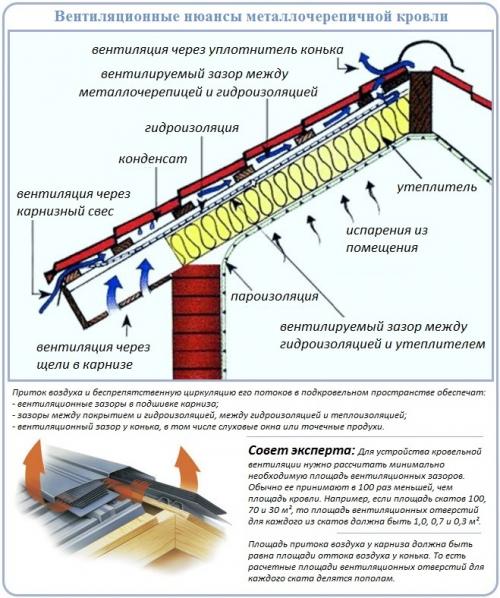

Стоит учесть и другие слои кровельных работ. Они видны на размещенном изображении. Стоит учитывать, что конструкция подразумевает не только один слой обрешетки, но и дополнительные моменты вроде начальной обрешетки, гидроизоляции и других моментов.

Среди других моментов устройства обрешетки стоит отметить:

• Шаг обрешетки может варьироваться на основе уклона крыши.
• При расчете шага обрешетки учитывается наличие водостока и его форма.
• Отсчет выступа начинается от лобовой доски или стропильного среза.
• Первая доска должна быть толще других для повышения надежности креплений.

Это позволит учесть некоторые нюансы монтажа, обеспечив надежность конструкции в будущем.

Монтаж обрешетки

Монтаж подобной конструкции заключается в нескольких этапах. Это довольной сложный процесс, для упрощения которого необходимо создать предварительный план работ, по которому осуществляется приобретение материалов. Весь процесс монтажа заключается в нескольких шагах, а именно:

Подготовка плана и предварительные расчеты

1. Обрезка досок под будущую конструкцию.
2. Укладка гидроизоляции.
3. Укладка первичного бруса 30х30 мм вдоль ската крыши и его монтаж к стропилам.
4. Укладка настила из обрезной доски поперек первичного бруса.

Для равномерно распределения обрезной доски без дополнительных замеров рекомендуется обрезать две доски, длина которых соответствует шагу. По ней в дальнейшем стоит ориентироваться при монтаже. На изображении указан фиксированный размер шаблона в 370 мм, но его можно изменить под свои требования.

При этом стоит учесть множество нюансов вроде установки карнизной планки, доски, а также расположения сайдинга и стоков.

Важно! Расстояние между первыми двумя рейками должно быть меньше, чем у последующих. Это обеспечит надежность конструкции и даст место для водосточной системы.

Шаг обрешетки выбирается на основе поперечной волны, что видно на изображении ниже. Также здесь учтены другие нюансы конструкции, которые в дальнейшем понадобятся для эффективного монтажа.

Важно! Слой гидроизоляции — важная особенность обрешетки, обеспечивающая защиту здания от влаги. Ее необходимо установить правильно, при этом края опустив в водосток. Это предотвратит накопление воды под крышей.

Также стоит отметить плотность обрешетки. Хотя она делается с большим шагом, стоит сделать цельные участки в районах различных выходов. К ним относится дымоход, вентиляция и другие подобные места. Также цельную обрешетку нужно делать над боковыми окнами, плотно прилегающими к крыше.

Обрешетка на местах примыканий

Конструкция крыши не цельная, она состоит из множества элементов. К ним относятся различные мансардные окна, водостоки, трубы и другие элементы. Поэтому в таких местах примыканий необходимо устанавливать сплошную обрешетку, ширина которой варьируется в пределах 180-200 мм. Также эти места можно дополнить стропильной системой, повышающей надежность соединения.

Упростить крепеж позволит планка примыкания, соединяющая различные конструкции. Она выглядит приблизительно так:

Используясь в различных соединениях, она существенно повышает их надежность, являясь простым и удобным методом крепежа.

Последствия неправильно монтажа обрешетки

Важно учитывать все нюансы монтажа и действовать согласно предварительно составленному плану работ. Правильность установки подобного основания определяет дальнейшую эффективность работы покрытия. При основных ошибках возможны следующие последствия:

• Неэффективность водостока
• Попадание воды под древесину
• Плохая изоляция крыши
• Нарушение целостности покрытия

В результате покрытие крыши может выйти кривым и не выполнять элементарных функций. Это приводит к постоянным протеканиям, повреждению крыши при частых ветрах и осадках, неприятному внешнему виду конструкции и многим другим последствиям.

Обрешетка крайне важна для дальнейшей установки металлочерепицы. Хотя это покрытие весьма надежно, плохое основание сведет к минимуму все его технические характеристики и преимущества. Поэтому стоит ответственно относиться к подобным задачам, выполнять все в соответствии с предписаниями и учитывать основные ошибки новичков при обрешетке крыши своими руками. Или же можно нанять мастеров, которые быстро сделают надежную основу для металлочерепицы.

А для более наглядной демонстрации этого процесса рекомендуется посмотреть представленное видео. Здесь проводится весь процесс обрешетки и уточняются все его нюансы, что позволит избежать популярных ошибок и сделать качественную основу своими руками. Прислушиваясь к данному видео, начинающий мастер наверняка сможет в дальнейшем положить металлочерепицу на свой дом, сделав его защищенным и красивым.

• Виды крыш частных домов
• Как правильно крыть крышу шифером
• Как крыть крышу профнастилом своими руками
• Устройство кровельного пирога под профнастил

монтаж, устройство и шаг обрешетки

Обрешетка

Основанием для устройства кровельного материала является обрешетка. При ее устройстве необходимо соблюдать немало нюансов и тонкостей. Именно поэтому обрешетка под металлочерепицу должна выполняться если не профессионалами, то с использованием профессиональных инструкций.

В первую очередь необходимо понять, что представляет собой обрешетка. Данный термин применяют для обозначения конструкции из брусьев и досок, крепящихся к стропилам перпендикулярно. Обрешетка под металлочерепицу принимает на себя непосредственную нагрузку от кровельного материала и передает ее на стропильные ноги, и далее — на несущие конструкции всего здания.

Для строительства обрешетки используют следующие виды материалов:

• тес;
• брус;
• доски;
• фанера.

Различают несколько типов обрешеточных конструкций.

• Разряженная.
• Сплошная

Однослойная – элементы конструкции укладываются на стропила горизонтально, при этом доски располагаться параллельно коньку.

Двухслойная – предполагается двойной слой обрешеточного настила. В таком случае второй слой в направлении конька по свесу, иногда брусья второго ската укладываются диагонально на первый скат.

Содержание

• 1 Теория устройства обрешетки под металлическую черепицу
• 2 Монтаж обрешетки под металлочерепицу: пошаговая инструкция
• 3 Устройство обрешетки под металлочерепицу: вариант сплошной обрешетки

Теория устройства обрешетки под металлическую черепицу

Перед процессом укладки кровельного покрытия следует позаботиться о создании лучших условий для прочного и надежного настила, поскольку для возведения любого типа кровли требуется обрешетка с различным шагом. Доски для контробрешетки  под металлочерепицу могут иметь разную толщину. Так, при покупке материала для обрешетки толщиной 30мм, по факту получатся элементы, ширина которых будет отличаться относительно заявляемых в пределах 5 мм.

Данное явление наблюдается практически всегда. Исключением является лишь калиброванная строганная доска. Именно поэтому, подготовка к монтажу обрешетки для укладки металлической черепицы предполагает калибровку и выравнивание досок.

Такая процедура позволяет исключать на смежных рядах и стыках обрешетки, отличающиеся по ширине и толщине доски. Так как использование разнокалиберных досок, значительно различающихся по размеру, приведет к затруднениям при укладке металлочерепицы.

Использование доски толщиной 30 мм позволяет иметь запас, необходимый при распилке, способный уменьшить ее толщину.

Доска должна выдерживать вес даже крупного человека. Ведь при возведении кровли планируется ходить по доскам. Необрезную или полуобрезную доску не рекомендуется использовать при возведении обрешетки.

Обрешетка под металлочерепицу

Шаг обрешетки под металлочерепицу следует проводить по следующим правилам:

Расстояние между элементами брусьев обрешетки указывается в инструкции к типам кровли. Его считают от верхней точки одной доски до низа второй доски.

Шаг обрешетки подбирается в соответствии с типом металлической черепицы, так как для различных профилей необходим различный шаг.

Между двумя первыми досками обрешетки значение шага должно быть меньше, чем элементами брусьев.

На шаг обрешетки под металлочерепицу влияет уклон ската кровли, а так же величина выступа кровли за крайний брусок обрешетки.

На расчет шага обрешетки может влиять наличие водосточной трубы, которая может иметь различную ширину и конфигурацию. При закреплении водостока к лобовой доске, его прибивают к выступу. Важную роль играет диаметр водосточного желоба. Так, например, при диаметре желоба 9 см требуется выступ равного размера, при 12 см – большего.

Выступ кровельного материала начинает высчитываться либо от стропильного среза или от лобовой доски. Таким образом, чем круче угол кровельного ската, тем ниже следует опустить металл для того, что бы выровнять длину выступа. В случае если расчет будет неверным, то обрешетка металлочерепицы может располагаться не там, где должно производиться крепление саморезами металлочерепицы.

Между двумя досками расстояние рассчитывается с помощью уровня. Далее измеряется расстояние от верхней точки самой первой волны до края нижней части листа металлочерепицы, сделать отметку.

Далее необходимо по уровню определить положение листа кровли, приставить угольник прямым углом к лобовой доске и отложить точку необходимого выступа. Далее следует довести уровень до данной точки.

От самого края лобовой доски необходимо провести вертикально линию до ранее установленного уровня и сделать отметку. Между двумя сделанными метками получится определенное расстояние между низом первой доски и верхом второй доски обрешетки с учетом выступа материала кровли и уклона ската.

Первую доску обрешетки следует делать более толстой, так как это поможет  избежать висящий выступ при закреплении материала кровли.

Длина прочих досок обрешетки при возведении кровли отмеряется от верха второй доски через равные промежутки, соответствуя кровельному профилю. Отметки необходимо наносить через несколько стропил, так как в итоге доска может оказаться кривой. В таком случае придется применять меры для ее выравнивания, что бы кровля лежала прочно и ровно.

После того, как закончены первые три или четыре ряда обрешетки, остальные доски, для удобства, можно уложить на скат.

Доски, находящиеся в одном ряду обрешетки, стоит соединять на стропилах. Не стоит укладывать доски внахлест под кровельным материалом. Разницу в стыках необходимо выполнять по стропилам.

Обращаем ваше внимание на то, что обрешетку следует стыковать на одном стропиле. Это позволит обеспечить жесткость конструкции.

Так же не забывайте, что укладка и расчет обрешетки необходимо производить сверху вниз. А так же учитывать длину остатка кровельного  материала.

Обращаем ваше внимание на то, что обрешетку следует стыковать на одном стропиле. Это позволит обеспечить жесткость конструкции. Так же не забывайте, что укладку и расчет обрешетки необходимо производить сверху вниз. А так же учитывать длину остатка кровельного материала.

Монтаж обрешетки под металлочерепицу: пошаговая инструкция

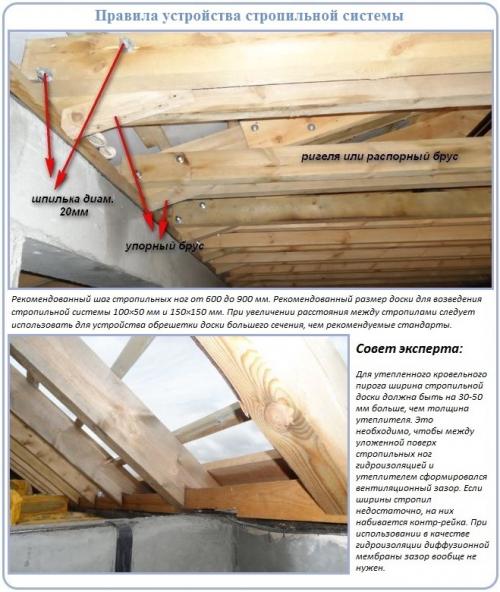

Необходимо подобрать брус для стропильных ног следующего размера: не менее 5 на 15 см, а под обрешетку не менее 2,5 на 10см. для контробрешетки идеально подойдет доска 2,5 на 5 см.

Стропильный шаг для выполнения обрешетки должен составлять около 6-9 см.

Начальную доску прибивают строго по карнизному свесу так, что бы она за него не заходила.

Монтаж металлочерепицы на обрешетку

Обратите внимание на то, что толщина первой доски должна быть на пару сантиметров больше остальных. Это необходимо для компенсации уровня точек опоры всего черепичного модуля.

Шаг элементов обрешетки предполагается такой, что бы расстояние между первой доской и карнизом было не менее 5 см, а между последующими — 30-40см. Между остальными досками шаг обрешетки должен быть равным шагу профиля металлочерепицы, то есть 35-40 см.

Для того, что бы проверить, правильно ли выбрано расстояние между первыми двумя досками обрешетки, необходимо разложить на земле два дощатых отреза, параллельно друг другу и на определенном расстоянии, на них накладывают элементы черепицы и определяют, достаточный ли выступ кровли для стока воды. Если выступ будет слишком большой, вода может выливаться через край желоба. Слишком маленький выступ станет причиной того, что вода станет задуваться ветром между лобовой доской и желобом. Кроме того, есть некоторая вероятность деформирования листов под нагрузкой от снега.

Разметку необходимо начинать с первой доски, выходящей на карниз. Выполняют е с помощью рулетки.

Далее следует закрепить коньковые и торцевые планки.

Выше обрешетки следует устроить ветровую доску. В зависимости от вида черепицы высота листа может колебаться от 3,5 до 5,5 см.

В местах крепления  конька, для большей прочности, забиваются дополнительные доски, сечением 3 на 10 см. Это так же должно упростить его дальнейшую установку.

В процессе планирования организованного водостока, перед началом монтажа кровельного материала необходимо установить кронштейны для закрепления желобов. Карнизная панка монтируется перед установкой металлической черепицы по свесу кровли.

Для начала необходимо определить места закрепления кронштейна, которые крепят с шагом 5-6 см и крепят по низу обрешетки.

Далее монтируются крайние кронштейны таким образом, что бы уклон составлял 5 см на 1 м длины, после этого натягивают уровневую нить для ровной установки всей системы кронштейнов.

Желоб вставляют в кронштейны и закрепляют. Карнизную планку к обрешетке крепят таким образом, что бы край желоба был перекрыт краем планки. Именно такое перекрытие способно обеспечивать сток конденсата с планки в желоб. Длина нахлеста должна быть не менее 10 см.

Устройство обрешетки под металлочерепицу: вариант сплошной обрешетки Сплошная обрешетка

В строительстве используется сплошной вид обрешетки. Выкладывается она с помощью брусьев, между которыми должны оставаться зазоры в 1-2 см, а в разряженной обрешетке – около 3-5 см. Кроме металлической черепицы сплошная обрешетка подходит и для различных видов мягкой кровли и различных видов натурального шифера.

Обратите внимание на то, что сплошная обрешетка должна располагаться на свесах карнизов и на скатовых пересечениях крыши (ребрах, ендовах, коньке).

Перед началом устройства сплошной обрешетке следует позаботиться о антиконденсантной пленке. Если, согласно плану, конструкция крыши  предусматривает наличие утепление (как в случае с жилой мансардой), то необходимо использовать пленку для защиты утеплителя от появления конденсата и продувания. Если не использовать пленку, скорее всего мансардное помещение получится холодным и сырым. Так как стропильные конструкции и обрешетка останутся незащищенными от воздействия окружающей среды.

Также обращаем ваше внимание на то, что выбранная пленка должна настилаться поверх стропил, от низа крыши.

Горизонтальные полосы накладывают друг на друга внахлест около 15 см. Также не стоит натягивать пленку. Для лучшего ее функционирования необходимы провисания на несколько сантиметров. Пленку закрепляют вдоль стропил специальными брусками, ширина которых, в сечении, равна ширине самих стропил, а толщина, при этом, не менее 4 см.

После того, как завершен  монтаж пленочного настила по всей кровле, следующим шагом становится устройство обрешетки под металлочерепицу, на которую впоследствии будут закреплять металлочерепицу. В случае, когда конструкция кровли не предусматривает настила пленочного изолятора, то горизонтальную обрешетку крепят прямо на стропилах. Используемые для устройства обрешетки доски должны обрабатываться антисептическими растворами и иметь сечение  около 3 см. Здесь подойдет любая, так называемая, дюймовая доска. При этом необходимо учесть, что доски должны подгоняться, как по длине, так и по толщине. Именно от этого зависит ровное положение элементов кровли.

Однако самая нижняя доска должна быть на пару сантиметров толще остальных.

Первая доска  должна крепиться внизу стропил. Доски необходимо закреплять  в нескольких местах с помощью саморезов или гвоздей, это необходимо, что — бы они не выворачивались. Шаг досчатого настила может быть равен шагу волны черепицы, либо быть сплошным, без зазоров.  В случае их искривления, закрепление  листов металлочерепицы будет осложнено.

Правильно выполненная обрешетка может ощутимо снизить процент шума, возникающего от воздействия ветра, дождя и прочих погодных катаклизмов.

Точно так же, как и в случае разряженной обрешетки, сплошная обрешетка полностью застилается слоем пленочной гидроизоляции. Конец пленки закрепляется вдоль крышного карниза так, что бы он свисал и полностью закрывал поверхность кровли.

Обращаем внимание на необходимость оставлять расстояние между простеленной пленкой и стропилам. Данное расстояние должно быть около 2 см. По верху гидроизоляции следует закреплять бруски, на которые позже укладывается слой контробрешетки.

Обрешетка кровли

Следует брать бруски с минимальным сечением 4 на 2,5 см. Следующим слоем после контробрешетки прибиваются брусья. При этом следует очень внимательно отнестись к расчету шага металлочерепичной волны. И именно на данном  расстоянии следует размещать бруски обрешетки.

Доска, выходящая на карниз, должна устанавливаться на несколько десятков сантиметров шире, чем прочие доски для обрешетки.

Торцевая планка обрешетки устраивается выше всех остальных элементов обрешетки приблизительно на высоту листа металлочерепицы.

По концам коньковой планки следует укладывать в дополнение еще пару досок, тщательно их закрепив. Это необходимо для усиления прочности конструкции.

В системе стропил коньковая доска должна надежно закрепляться.

Желобок для водостока крепится к самой нижней  доске кровельной обрешетки.

В местах возле ендов, труб и по периметру слуховых отверстий и мансардных окон контробрешетку укладывают сплошным методом.

При внутренней и наружной обшивке в процессе укладки кровли желательно использовать анодированные оцинкованные саморезы или гвозди. От обычных гвоздей, при первом же дожде, вагонка будет испорчена.

После того как завершены работы по возведению обрешетки, приступают к монтажу металлочерепицы.

В завершении несколько советов по строительству из древа:

• доски следует обрабатывать антисептическими, огнеупорными материалами;
• после того, как завершится укладка досок, убедитесь в том, что у покрытия нет провесов, бугров или торчащих шляпок от саморезов и гвоздей;
• готовая обрешетка должна быть настолько прочной, чтобы не прогибаться под человеком;
• для изготовления настила стоит использовать широкие доски;
• необходимо использовать хорошо высушенный материал;
• стыки досок на стропилах должны располагаться в шахматном порядке;
• прибивать доски следует по краям, а шляпки утапливать в древесине;
• ответственно следует подойти к покупке строительного материала; проверить доски на наличие искривлений, трещин и прочих структурных изменений.

В итоге, возведение обрешетки – процесс не сложный, но ответственный. От того, насколько грамотно произведен монтаж, зависит  качество и срок службы кровельного материала.

Для строительства крайне важно выбирать качественный материал. Таким образом, если использовать сырые доски, то крепления не прослужат долго и быстро расшатаются. Так как доски подвержены усадки, то со временем, в процессе высыхания, будут меняться в размере.

Кроме того, конструкция из некачественного материала, больше подвержена повреждениям от снеговых нагрузок.

Обрешетка под металлочерепицу. Пошаговая инструкция

Этот процесс не слишком сложен, важно лишь соблюдать последовательность действий. Инструкция, приведённая далее, подробно рассказывает, как создать обрешётку под металлочерепицу.

Особое значение точности

Во всех прочих случаях показатели допустимых расстояний могут довольно сильно «гулять». В то же время, для металлочерепицы их диапазон сравнительно узок, зазор должен быть минимальным. Это объясняется характеристиками листа черепицы, ориентированного в одну сторону и чередующего участки большей и меньшей жёсткости. Место самой высокой жёсткости располагается на дне волны, вблизи от точки, где начинается следующая. Там и ставят крепящий саморез и брус обрешётки. Шаг обрешётки зависит от профиля по длине листа.

Монтаж композитной черепицы Gerard должен начинаться с верхней части крыши. В процессе установки нижний лист укладывается под верхний, который уже закреплен к стропилам при помощи гвоздей.

Различные длины волны

При устройстве обрешётки под металлочерепицу нужно иметь в виду размеры устанавливаемого черепичного покрытия. Наиболее часто встречающиеся длины волны профиля это:

• 300 мм;
• 350 мм;
• 400 мм;
• 450 мм.

Различия в длинах волны влекут за собой и разную высоту. С увеличением высоты профиль становится крепче. В то же время:

• Рост высоты листа означает уменьшение его ширины, поскольку металлочерепицу выполняют из оцинковки шириной;
• Также в этом случае растёт цена материала из расчёта на ту же площадь.

Расстояния между рядами в обрешётке

Какая обрешётка под металлочерепицу требуется в том или ином случае, в общем, не зависит от размера используемой металлочерепицы. Размер влияет лишь на дистанцию от первого ряда обрешётки, который находятся по обрезу кобылок или стропильных ног, до второго ряда. Её уменьшают, чтобы впоследствии расстояние в расположении остальных рядов было стандартным. Разница составляет 70 мм, соответственно для обрешётки, выполняемой для профилей с вышеприведёнными длинами волны, эта дистанция равна:

• 230 вместо 300 мм;
• 280 вместо 350 мм;
• 330 вместо 400 мм;
• 380 вместо 450 мм.

Остальные ряды расположены друг от друга на дистанции, равной длине волны. Измерения выполняют от центра доски до центра другой в соседнем ряду.

Хотите знать больше?

• Какая металлочерепица получила золотую медаль на выставке в Евросоюзе в 2014 году?
• Прочитайте 10 реальных отзывов людей о металлочерепице.
• Посмотрите 5 видеороликов про монтаж металлочерепицы.
• Посмотрите 18 фото домов.

Смотрите в нашем каталоге: металлочерепица

Некоторые детали, относящиеся к крайнему ряду обрешётки

Монтаж обрешётки под металлочерепицу требует особого внимания к ряду обрешётки, расположенному на свесе. Существуют несколько правил:

• Необходимо сделать первый ряд обрешётки выше на величину, равную длине волны. Это требуется для компенсации перепада высоты, который характерен для кромки первого листа в сравнении с вертикальными рядами, идущими далее. Размер выступа может быть 28–75 миллиметров. Его обустраивают либо посредством монтажа подкладок на всех стропилах, либо крепя брусок требуемой толщины по всему расстоянию ската;
• Линию крепления крайнего к свесу ряда обрешётки требуется определить по отношению к внешней стене дома с минимальным отклонением. Сам ряд обрешётки размещают по обрезу кобылок или стропильных ног, при этом выступающие стропильные ноги удаляют, ориентируясь на наиболее короткую;
• Через нижний ряд обрешётки край гидроизоляции проходит в водосток. Чтобы не возникло препятствий для стекания воды, верхний край доски выполняют со скосом, чтобы угол к торцевой грани стропильной ноги равнялся 120—140о;

Возможные последствия ошибок

Нередко неопытные владельцы домов неправильно выполняют обрешётку под металлочерепицу. Фото получившейся крыши в этих случаях наглядно демонстрируют возникающие дефекты.

• Листы не стыкуются;
• На покрытии ската образуются складки;
• Черепица непрочно зафиксирована на обрешётке;
• Неудачное крепление фронтонных и карнизных планок.

Если владелец дома не знает, как правильно провести монтаж обрешётки под металлочерепицу, ему не избежать целого ряда промахов.

Типоразмеры материала для обрешётки

Обычно применяют один из следующих вариантов основы:

• Самый частый вариант — обрезная доска размером 24 или 25×100 миллиметров. Её используют на обычных кровлях простой конструкции и стандартного веса;
• Обрезная доска размером 32×100 мм. Применяется, если кровля имеет особую конфигурацию, либо толщина листа оцинковки в её основании превышает полмиллиметра;
• Наконец, при увеличенном шаге стропильных ног, используют брус размером 40×60 либо 50×50. Этот шаг нередко может достигать 60–90 см., а в особых случаях доходит до метра.

Места сплошной обрешётки

Устройство обрешётки под металлочерепицу требует особого внимания к следующим зонам, где она должна быть сплошной:

• Ендова или место соединения двух скатов;
• Зона, примыкающая к трубе;
• Зона, примыкающая к мансардным окнам. Для данного элемента требуется не только обрешётка сплошного типа, но и отдельная стропильная конструкция, к которой и монтируют брус.

При этом не следует делать сплошной обрешётку над утеплителем. Также она должна иметь достаточные зазоры. В противном случае конструкция станет препятствовать циркуляции воздуха, и в этом месте скопится сырость.

Некоторые правила монтажа: гвозди

Желающие сделать обрешётку под металлочерепицу так, чтобы конструкция прослужила длительное время, должны соблюдать следующие стандарты:

• Гвозди, крепящие обрешётку, по длине должны превосходить толщину крепимой доски в два раза;
• В поперечнике гвозди должны быть от 3 до 3,5 мм. Гвозди более крупного диаметра способны расколоть доску, поскольку она не очень широкая;
• Со стропилом элемент обрешётки соединяют двумя гвоздями, которые располагают у края доски в районе оси стропила;
• 4. Обратите внимание! Гвоздей должно быть именно два, а не один. В соответствии со СНиП влажность обрешётки не должна превышать 25%, но и даже если это требование соблюдено, древесина будет постепенно деформироваться от атмосферной влаги. Следовательно, доска, стоящая на одном гвозде, потянет за собой и металлочерепицу.

Обрешётка: не только из дерева

Поэтому существует мнение, что самая правильная обрешётка под металлочерепицу — это конструкция, выполненная из металла, на который влажность воздействует заметно меньше, нежели на древесину. Стропила в этом случае также возводят из металла. При этом все правила, относящиеся к расстояниям между рядами, такие же, как и в отношении дерева.
Этот вариант менее рационален, так как крепление обрешётки из данного материала выполняют с помощью саморезов, а это более трудоёмкий процесс, чем забивание гвоздей.

Резюме

С соблюдением всех упомянутых правил владелец дома получит надёжную и долговечную кровлю, которая одновременно будет весьма привлекательно смотреться.

Хотите знать больше?

• Какая металлочерепица получила золотую медаль на выставке в Евросоюзе в 2014 году?
• Прочитайте 10 реальных отзывов людей о металлочерепице.
• Посмотрите 5 видеороликов про монтаж металлочерепицы.
• Посмотрите 18 фото домов.

Смотрите в нашем каталоге: металлочерепица

Обрешетка под металлочерепицу

Металлочерепица — один из наиболее распространенных кровельных материалов. Изготавливается в основном из тонкой стали (хотя имеются виды металлочерепицы из меди или алюминия), штампованной таким образом, что готовое изделие приобретает вид классической черепицы из керамики, использование которой проверено многовековым опытом.

Поверхность каждого листа покрывается специальным защитным слоем полимерно-металлического покрытия, надежно защищающего материал от коррозии — заявленный срок службы 15-60 лет. Крыша из металлочерепицы выглядит очень солидно и нарядно. Вес материала примерно в два раза ниже, чем у шифера, что позволяет использовать облегченную стропильную систему и снизить нагрузку на несущие элементы постройки.

При грамотно выполненной установке проблем не возникает, хотя имеются и недостатки: относительно высокая стоимость, возможность коррозии, опасность образования конденсата и хорошая звукопроводимость — во время дождя кровля довольно сильно шумит. При установке эти моменты надо учитывать и, по возможности, стараться смягчить негативное воздействие. В этой статье вы узнаете, как сделать обрешетку под металлочерепицу и как правильно рассчитать шаг обрешетки.

Обрешетка под металлочерепицу

Крепление металлочерепицы к обрешетке  с помощью кровельных саморезов. Для правильного и надежного монтажа необходимо, чтобы материал и устройство подложки максимально соответствовали форме листа и обеспечивали надежную фиксацию саморезов. Для этих целей сооружают обрешетку из деревянных планок, набранную таким образом, чтобы расстояние между обрешеткой соответствовало размерам металлочерепицы, обеспечивая отсутствие пустот в местах расположения крепежа.

• Покрытие листа не переносит деформаций — может разрушиться защитный слой, образуя очаг коррозии, поэтому основным требованием к обрешетке является отсутствие прогибов и неровностей.
• Обрешетка крепится к стропилам поверх слоя гидроизоляции, обязательного для металлической кровли.
• Применяют два типа обрешетки — сплошной и разреженный. При сплошном расположении досок между ними оставляют зазор в 1 см, такой тип требует наличия большого количества пиломатериалов, вес обрешетки значительно увеличивается, но можно использовать любой размер металлочерепицы, расчет не требуется.
• Разреженный тип обрешетки более экономичен по пиломатериалам, имеет значительно меньший вес (а значит, создает меньшую нагрузку на стропильную систему), но требует правильного расчета, чтобы шаг бруска соответствовал размеру листа металлочерепицы.

Обрешетка под металлочерепицу — фото строения кровли

Расчет обрешетки под металлочерепицу

Для правильного расположения досок обрешетки, чтобы в местах завинчивания саморезов не оказалось пустот, надо правильно рассчитать расстояния между рядами. Прежде всего, желательно приобрести металлочерепицу, чтобы можно было вести расчет на основе имеющегося материала, или, как минимум, иметь точные размеры листов, которые планируется укладывать на крышу.

Дело в том, что размеры листов и доборных деталей металлочерепицы бывают разные — от 0,4 до 8 м в длину и 1,16-1,19 м в ширину. Отсюда следует, что незнание размера листа и шага волны ведут к ошибкам в расчете, из-за которых, возможно, придется переделывать всю обрешетку.

Размер обрешетки под металлочерепицу высчитывается просто и заключается в определении шага волны и соответствующем размещении досок. Монтаж каркаса начинается от нижнего ряда, который устанавливается вровень со срезом будущей кровли. Последующие ряды обрешетки размещаются таким образом, чтобы срединная линия каждой планки соответствовала шагу волны металлочерепицы.

ОБРАТИТЕ ВНИМАНИЕ!

Саморезы можно вкручивать только в самых нижних точках волны, иначе можно разрушить защитное покрытие. Поэтому надо максимально совместить точки крепления листа и обрешетки, это гарантирует точность крепления и долговечность кровли.

Схема расчета довольна проста и не должна вызвать затруднений.

Как выбрать материал для обрешетки?

Материалом для обрешетки традиционно служит древесина. Толщина планок зависит от площади крыши, чем больше размеры — тем толще обрешетка. Это надо для того, чтобы обеспечить свободную циркуляцию воздуха между кровлей и слоем гидроизоляции.

Применяют толщины от 25 мм до 50 мм, но наиболее правильным и удобным решением будет использование обрезной доски-дюймовки (25 мм). Узкие доски используются как есть, более широкие можно разрезать вдоль для экономии материала.

Особое внимание надо обращать на качество распила. Разница в толщине досок одной партии должна быть минимальной, в идеале — отсутствовать совсем.

Пиломатериал не должен иметь дефектов в виде синевы (свидельствует о заражении грибком), гнилых участков, трещин.

Чаще всего при покупке влажность материала не соответствует условиям строительства, поэтому его надо заготовить заранее и высушить. Для этого можно сложить его на прокладки для движения воздуха, сверху установить навес для защиты от осадков и прямых лучей солнца. Необходимо проследить, чтобы все доски в пачке лежали ровно, без изгибов и перекручивания.

Если планируется разрезать их вдоль, лучше это сделать сразу, так как напряжения, набранные в процессе сушки, могут вызвать перекручивание сухих досок при резке. На сложенную на прокладки пачку сверху можно поместить груз, который исключит образование «винта» на плоскости досок.

Шаг обрешетки под металлочерепицу

Шаг обрешетки для металлочерепицы посчитать очень просто.

ВАЖНО!

Как уже говорилось, профиль металлочерепицы имеет повторяющийся рельеф. Нижние точки этого рельефа — места допустимого расположения саморезов. Повторяющееся расстояние между ними называется «шаг волны», это определяющая величина, влияющая на размещение досок обрешетки. Центральная (осевая) линия досок должна соответствовать нижним точкам волны.

Шаг волны у разных производителей отличается, поэтому важно заранее знать его величину, чтобы исключить ошибки размещения досок. В идеале надо приобрести кровельный материал (металлочерепицу, доборные элементы, снегозадержатели, желоба, ендовы и т.д.) до того, как контробрешетка под металлочерепицу будет установлена, чтобы иметь возможность сверки размеров при установке.

Устройство кровли из металлочерепицы по деревянной обрешетке

Крепление металлочерепицы к обрешетке

Для соединения элементов металлочерепицы с обрешеткой используются специальные саморезы. Они имеют шляпку под гаечный ключ, сверлящий наконечник, оснащаются

шайбой с резиновой уплотняющей прокладкой. Шляпка и шайба имеют защитное покрытие, совпадающее по цвету с основным тоном металлочерепицы.

Завинчивание саморезов удобнее всего производить с помощью шуруповерта или дрели со специальной насадкой. Обычно на 1 кв.м. площади уходит 8 саморезов, что позволяет заранее подсчитать нужное количество. При покупке следует количество увеличить на 10 процентов, крепежного материала должно хватать с избытком.

При работе надо обращать особое внимание на то, с какой силой лист прижимается к подложке. При недостаточном прижиме возникает опасность движения листов от сильных порывов ветра, которые могут сорвать кровлю. В то же время, избыточное усилие самореза может разрушить защитное покрытие, от чего вокруг самореза возникнет очаг коррозии, который довольно быстро образует отверстие. Поэтому сила прижима листа должна быть точно отрегулирована.

Про угол наклона крыши можно прочитать здесь.

Крепление покрытия с помощью саморезов

Как правильно сделать обрешетку под металлочерепицу? Об этом поговорим далее.

Монтаж обрешетки под металлочерепицу своими руками

Обрешетка крыши под металлочерепицу производится с нижнего края крыши в определенной последовательности. Предлагаем вашему вниманию — устройство обрешетки под металлочерепицу (пошаговая инструкция).

• Укладка полосы гидроизоляции, крепление ее к стропилам при помощи реек одинаковой толщины. Они обычно нарезаются из той же доски, которая идет на обрешетку.
• На рейки крепится крайний ряд обрешетки, несущий водостоки и карнизные планки.
• Устанавливается следующий ряд обрешетки, шаг волны измеряется от края первого ряда до середины второго.
• Последующие ряды устанавливаются с расчетом шага волны от средней линии доски.
• Установка рядов обрешетки чередуется с монтажом гидроизоляционной пленки. Необходимо следить за герметичностью изоляции, проклеивать стыки полотна скотчем.
• Места примыкания стен, печных труб, конек крыши усиливаются дополнительным рядом планок. К ним крепятся доборные элементы (конек, уголки и т.д.).
• Постоянно контролировать состояние рядов, не допускать прогибов, волн и других искривлений. При необходимости подкладывать под доски рейки, клинья, выравнивающие ряд.

Кровельный пирог металлочерепицы

Важно! Производить все доступные операции по контролю за сохранением плоскости подложки необходимо постоянно, это поможет устранить прогибы и увеличит срок службы кровли.

Гидроизоляция и пароизоляция металлочерепицы

Металлическая кровля наиболее опасна возможностью образования конденсата. В этом отношении никакие меры не будут лишними, так как намокание стропильной системы, утеплителя и самой кровли в короткий срок выведет из строя крышу. Придется полностью менять все элементы, что означает большие расходы и трудозатраты. Поэтому важно грамотно произвести гидро- и пароизоляцию кровли.

Основным условием будет обеспечение свободного движения воздуха между гидроизолирующей пленкой и собственно кровлей. Это даст возможность испарения влаги, выхода пара через мембрану, будет способствовать сохранности кровельного пирога.

Движение воздуха обеспечивает обрешетка для металлочерепицы, которая создает достаточный зазор между слоями и гарантирующей отсутствие точек соприкосновения.

ОСТОРОЖНО!

Гидроизоляция металлочерепицы целесообразна даже в том случае, когда чердак нежилой, так как из внутреннего пространства дома постоянно выдавливается водяной пар, который понемногу будет воздействовать на материал кровли. Наличие отсечки позволит отводить его без контакта с металлом, исключая коррозию.

Полезное видео

Предлагаем вам посмотреть тематическое видео по самостоятельной установке обрешетки:

Заключение

В заключение следует отметить важность грамотной и аккуратной установки обрешетки под металлочерепицу как элемента, отвечающего за сохранность и эффективную работу кровли в целом. От качества обрешетки зависит срок службы кровли, в какой-то степени — нагрузка на стены и общее состояние постройки. Ответственное отношение к монтажу обрешетки позволит избежать нежелательных затрат труда и средств и гарантирует максимально эффективную работу кровли.

Обрешетка крыши: разновидности и конструктивные особенности

Оглавление:
Обрешетка крыши: две разновидности и их особенности
Обрешетка под мягкую кровлю: ее особенности и монтаж
Обрешетка под листовой кровельный материал

Что такое обрешетка крыши? Многие ответят на этот вопрос просто – она служит для крепления кровельного материала. Это, конечно, правильный ответ, но далеко не полный – от качества обрешетки и правильности ее сборки зависит способность крыши выдерживать те или иные нагрузки, которые в зимнее время могут оказаться достаточно высокими. В общем, несмотря на простое устройство, этот элемент крыши является ответственным узлом, о котором пойдет речь в этой статье. Вместе с сайтом stroisovety.org мы рассмотрим вопрос, как делается обрешетка под различные кровельные материалы?

Обрешетка крыши фото

Обрешетка крыши: две разновидности и их особенности

Прежде чем приступать к изучению вопроса, как сделать обрешетку крыши, следует разобраться с ее видами, которые могут использоваться при кровле крыши тем или иным материалом. Скажем просто – под каждый тип кровли (металлочерепица, шифер, гонт, рулонные материалы) изготавливается своя обрешетка. Отличаться она может густотой установки крепежного бруса – в зависимости от этого и выделяют два основных вида обрешетки.

1. Сплошная обрешетка. Ее основное назначение – служить надежным основанием для мягких кровельных материалов. Кроме того, данный тип обрешетки используется для крыш, на которые предполагается высокая нагрузка. Конструктивно она представляет собой сплошной дощатый настил, который в некоторых случаях можно настилать даже в два слоя. Также для изготовления сплошной обрешетки может использоваться такой листовой материал, как ОСП. Сплошная обрешетка допускает зазор между отдельными досками до 1см. Для такого типа обрешетки запросто может применяться тонкая доска – как правило, ходовая толщина древесины, используемой для изготовления сплошной обрешетки, составляет 25мм. Идеальным вариантом для такой конструкции считается шпунтованная доска.
2. Разреженная обрешетка. В большинстве случаев применяется при кровле крыш жестким листовым материалом – это шифер, металлочерепица, профнастил, ондулин и прочие подобные материалы. Конструктивно такой тип обрешетки состоит из нескольких рядов, идущих параллельно коньку крыши досок – шаг между этими рядами может доходить до 800мм. Естественно, что для изготовления разреженной обрешетки используется доска или брус большего сечения, чем для сплошной обрешетки – минимально допустимое сечение бруса здесь составляет 40мм. Следует понимать, что чем тяжелее кровельный листовой материал, тем толще должна использоваться доска для обрешетки крыши и устанавливается она чаще. Хотя в большинстве случаев шаг их установки диктуется размерами листового материала для кровли.

Обрешетка крыши своими руками

Обрешетка под мягкую кровлю: ее особенности и монтаж

Что такое мягкая кровля? Во всех случаях это однозначно мягкий материал, который полностью повторяет все, даже самые мелкие ямки и бугры. Именно по этой причине основание для гибких и мягких материалов делают сплошным. Оно необходимо не только для качественного приклеивания рулонного материала на крыше, но и для безопасного перемещения человека по ней. Монтаж обрешетки крыши под гибкую кровлю можно выполнить с помощью двух видов материалов.

1. Исключительно из досок. В этой ситуации сплошная обрешетка производится из обрезной доски толщиной 20мм – сначала всплошную застилается первый слой доски, а потом и второй, который набирается со смещением в половину ширины доски. Цель такого смещения – перекрыть швы между досками предыдущего слоя. Крепится доска сплошной обрешетки с помощью гвоздей, длина которых не должна быть меньше тройной толщины используемой доски. Особое внимание нужно уделить шляпкам гвоздей – они ни в коем случае не должны выступать и травмировать кровельное покрытие.

   Сплошная обрешетка фото

2. Из досок и ОСП. Такое комбинирование материалов позволяет немного снизить стоимость материалов для сплошной обрешетки крыши. По сути, говоря о таком варианте изготовления основания для кровельного материала, можно иметь в виду комбинирование типов обрешетки. Первый слой такого основания набирается разреженным способом, а второй, в качестве которого используется ОСП, сплошным. В такой ситуации доски для первого слоя обрешетки нужны толще (25мм), но устанавливаются они с промежутком в 200мм. Ширина используемой доски не может быть менее 100мм. Впоследствии первичная разреженная обрешетка просто накрывается листами ОСП, которые привинчиваются к ней небольшими саморезами по дереву. Кстати, об ОСП – слишком толстый материал этого типа использовать не стоит, так как он изрядно может утяжелить крышу. Оптимальным вариантом будет ОСП толщиной 10-12мм. Опять же, нужно уделить особое внимание шляпкам саморезов.

Как сделать обрешетку крыши

Как видите, обрешетка под мягкие кровельные материалы не отличается особой сложностью – в некотором роде ее можно даже сравнить с деревянным полом, где в качестве лагов выступают стропила. Такая обрешетка крыши своими руками делается очень просто – единственное препятствие, которое может возникнуть перед вами, это наклонная плоскость, работать на которой не очень удобно и небезопасно.

Обрешетка под листовой кровельный материал

Под жесткий листовой кровельный материал типа металлочерепицы, профнастила, шифера и даже ондулина делается разреженная обрешетка крыши. Следует понимать, что в зависимости от выбранного вами материала обрешетка может немного отличаться – в большинстве случаев эти различия обусловлены самим материалом и выражаются в шаге установки доски. Рассмотрим варианты изготовления обрешетки для самых распространенных типов жесткого кровельного материала.

1. Обрешетка крыши под металлочерепицу. Прежде чем приступать к обрешетке крыши из металлочерепицы, следует уточнить параметры этого материала, а если быть более точным, то шаг поперечной волны – именно к ней и нужно привязываться, определяясь с шагом обрешетки. Существует 3 типа волны – 300, 350 и 400мм. Под первый профнастил обрешетка делается с шагом 300мм, под второй 350мм и под третий 400мм. Есть еще один нюанс – это расстояние между самой нижней доской обрешетки и следующей. В зависимости от шага волны, оно может составлять 230, 280 и 330мм. Не забывайте, что самая первая доска обрешетки под любой кровельный материал должна быть толще на высоту ступеньки металлочерепицы.

   Обрешетка крыши под металлочерепицу фото

2. Обрешетка крыши под профнастил. Здесь шаг установки досок обрешетки зависит от высоты профиля профнастила. Для материала с маркировкой C35 шаг обрешетки составляет 300мм, для C44 и больше шаг обрешетки делается от 500мм и больше. Также расстояние между доской обрешетки может зависеть от угла наклона кровельных скатов – для пологих крыш обрешетка изготавливается с меньшим шагом.
3. Обрешетка крыши под шифер. Шифер – материал достаточно тяжелый, но в то же время и прочный, он не нуждается в частой установке доски обрешетки. Стандартным шагом установки досок или бруса считается 500мм. Опять же, не забывайте о том, что при больших уклонах скатов шаг обрешетки может быть увеличен. Толщина доски обрешетки под шифер не должна быть менее 30мм.
4. Обрешетка крыши под ондулин. Для этого материала шаг обрешетки обусловлен исключительно углом уклона крыши. Если он составляет 10-15 градусов, то доска устанавливается через каждые 450мм. Если угол наклона превышает 15 градусов, то шаг можно увеличить до 650мм. Если же крыша совсем пологая, и угол ее наклона не превышает 10 градусов, то под ондулин делается сплошная обрешетка, у которой максимальный зазор между досками не превышает 10мм.

Как видите, обрешетка крыши – не такое уж сложное дело, но ответственное. Если не выдержать нужный шаг, не использовать доску правильного сечения, то нагрузки на крышу, которые обычно возникают от выпавшего снега, просто проломят кровлю, и ваш дом останется без защиты. В общем, к ее изготовлению нужно отнестись серьезно и со всей ответственностью.

Автор статьи Александр Куликов

Galvanized Crates – Bilder und Stockfotos

76Bilder

• Bilder
• Fotos
• Grafiken
• Vektoren
• Videos

AlleEssentials

Niedrigster Preis

Signature

Beste Qualität

Durchstöbern Sie 76

galvanized crates Stock-Fotografie и Билдер. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

проволочная сетка-поддон – оцинкованные ящики сток-фото и сборка

Die Wire Mesh-Palette

neues elektrisches netzteil und verteilerschrank aus verzinktem metall für den außenbereich – galvanized crates stock-fotos und bilder

Neues elektrisches Netzteil und Verteilerschrank aus verzinktem…

kisten aus metalldachblech zur lieferung an den kunden – galvanized crates stock -fotos und bilder

Kisten aus Metalldachblech zur Lieferung an den Kunden

ansicht von oben mit einem sortiment verzinkter nägel – оцинкованные ящики stock-fotos und bilder

Ansicht von oben mit einem Sortiment verzinkter Nägel

Draufsicht auf ein Sortiment verzinkter Nägel.

Top-View-Box aus silberverzinkten holzschrauben – оцинкованные ящики Stock-fotos und Bilder фото и фотографии

Eine Klimaanlage AC-Einheit im Freien, die in einem Garten in. ..

im inneren wärmedämmung im holzhaus, gebäude im bau – galvanized crates stock-fotos und bilder

Im Inneren Wärmedämmung im Holzhaus, Gebäude im Bau

Wärme- und Hidrodämmung Innenwanddämmung im Holzhaus, Gebäude im Bau

innenarchitektur – galvanized crates stock-fotos und билдер

Innenarchitektur

Геленк des Kabelbaums in der Box an der Decke.

gebäude haus, установка оцинкованная holzkiste – оцинкованные ящики stock-fotos und bilder

gebäude haus, установка оцинкованная Holzkiste

Bauhaus, Installation einer verzinkten Kiste, Vorbereitung für Isolierung und Abstellgleis

im inneren wärmedämmung im holzhaus, gebäude im bau – galvanized crates stock-fotos und bilder

Im Inneren Wärmedämmung im Holzhaus, Gebäude im Bau

Wärme- und Hidrodämmung Innenwanddämmung im Holzhaus, Gebäude im Bau

schwarzem metall eimer. – оцинкованные ящики фото и фото

Schwarzem Metall Eimer.

Шварцер Металлеймер. Isoliert auf weißem Hintergrund.

im inneren wärmedämmung im holzhaus, gebäude im bau – galvanized crates stock-fotos und bilder

Im Inneren Wärmedämmung im Holzhaus, Gebäude im Bau

Wärme- und Hidrodämmung Innenwanddämmung im Holzhaus, Gebäude im Bau

holz schrauben – galvanized crates stock-fotos и рисунок

Holz Schrauben

розовый металлик. – оцинкованные ящики фото и фото

Pink Metall Eimer.

kleinunternehmer in einer armen nachbarschaft – оцинкованные ящики stock-fotos und bilder

Kleinunternehmer в Einer Armen Nachbarschaft

Kleinunternehmer в Einer Armen Gegend, в Африке, Herstellung und Verkauf von Metalleimern, Am Straßenrand

Schrauben Für Holz – Galvanized Crates Focdel -Fotos ond Bildrand

9

. Eisenwarenwerkstatt

weißes metall eimer. – оцинкованные ящики фото и фотографии

Weißes Metall Eimer.

металлопрокат – оцинкованные ящики сток фото и бильярд

металлопрокат

roter kunststoff industrie тележки – оцинкованные ящики стоковые фото и фотографии

Roter Kunststoff Industrie тележки

Rote Kunststoff-Box-förmige Industriewagen mit einer Achse und verzinktem Metallrahmen und Griff.

frische grüne bohnen zum verkauf auf dem bauernmarkt – оцинкованные ящики stock-fotos und bilder isolierte 3d-bild – оцинкованные ящики фото и изображения

Globus в Эймер-ауф-вайсем Хинтергрунд. Isolierte 3D-Bild

metall-box – оцинкованные ящики stock-fotos und bilder

Metall-box

im inneren wärmedämmung im holzhaus, gebäude im bau – оцинкованные ящики stock-fotos und bilder

Im Inneren Wärmedämmung im Holzhaus, Gebäude im 900 im Bau

Im Inneren Wärmedämmung im Holzhaus, Gebäude im Bau

Wärme- und Hidrodämmung Innenwanddämmung im Holzhaus, Gebäude im Bau

розовый металлик Эймер. – оцинкованные ящики фото и фото

Pink Metall Eimer.

Роза Металлеймер. Isoliert auf weißem Hintergrund.

старинные блюда и кухонные принадлежности в Эйнер Хольцкисте. – оцинкованные ящики с фотографиями и изображениями

Vintage Kochen und Küchenutensilien in einer Holzkiste.

Разновидность ландлихена и винтажного кофе и кухонных принадлежностей в einer hölzernen Aufbewahrungsbox auf einem Tisch mit emailliertem Glas und dekorativer Pflanze an einer Holzwand.

im inneren wärmedämmung im holzhaus gebäude im bau – оцинкованные ящики stock-fotos und bilder

Im Inneren Wärmedämmung im Holzhaus Gebäude im Bau

schwarzem metall eimer mit griff. – оцинкованные ящики фото и фото

Schwarzem Metall Eimer mit Griff.

Vintage Holz Tragekörbe und Verzinkter Metallschmetterling mit Bucket – оцинкованные ящики Stock-fotos und Bilder

Vintage Holz Tragekörbe und verzinkter Metallschmetterling mit. ..

dekoration der fenster im rustikalen bauernhof haus – оцинкованные ящики Stock-fotos und Bilder

Dekoration der Fenster im rustikalen Bauernhof Haus

Stillleben & Dekoration des Fensters im ländlichen rustikalen Bauernhaus

hadware nüssen – galvanized crates stock-fotos und bilder

Hadware Nüssen

Schachteln mit Nüssen im Eisenwarenladen

gebäude haus, installation galvanized holzkiste – galvanized crates Stock-fotos und bilder

Gebäude Haus, оцинкованная установка Holzkiste

in der wand isolierung в деревянном доме – оцинкованные ящики stock-fotos und bilder

In der Wand Isolierung в деревянном доме

in der Wand Isolierung в деревянном доме – оцинкованные ящики фото и бильярд

in der Wand Isolierung в деревянном доме

Innenwanddämmung im Holzhaus, Gebäude im Bau

розовый металлик eimer. – оцинкованные ящики фото и фото

Pink Metall Eimer.

neue mail – оцинкованные ящики стоковые фото и фотографии

Neue Mail

silber metall eimer. isoliert auf Einem Weißen Hintergrund. – оцинкованные ящики фото и бильярд

Силбер Металл Эймер. Isoliert auf einem weißen Hintergrund.

im inneren wärmedämmung im holzhaus, gebäude im bau – оцинкованные ящики stock-fotos und bilder innen Wärmedämmung im Holzhaus, Gebäude im Bau

Installation von Wärme- und Hidro-Isolierung Innenwanddämmung in Holzhaus, Gebäude im Bau

nahaufnahme von toolsen wie z.b. kastenchager gewinde metall bolzen elektrische verlängerungskabel. – оцинкованные ящики фото и фотографии

Nahaufnahme von Instrumenten wie Z.B. Kastenchager Gewinde…

globus in eimer auf weißem hintergrund. isolierte 3d-bild – оцинкованные ящики стоковые фото и изображения

Globus в Эймере на мысе Хинтергрунд. Isolierte 3D-Bild

metall-briefkasten – оцинкованные ящики stock-fotos und bilder

Metall-Briefkasten

innenwanddämmung im holzhaus, gebäude im bau – оцинкованные ящики stock-fotos und bilder

innenwanddämmung im Holzhaus, gebäude im bau

wärme-und hidrodämmung innenwanddämmung im holzhaus, gebäude im bau

dachdach und wanddämmg im dachgesoss im holzhaus, gebäude im-wandmus wandmrang wandmus wandmus wandmus wandmus wandmus wandmus nudmus nudmus nudmus nudmus nudmus nudmus nudmus nudmus nudmus nudmus nudmus nudmus nudmus nudmus nudmus nudmrang wanddhummun Gebäude im. ..

Isolierung Dachboden thermische Innenwand und Dachdämmung in Holzhaus, Gebäude im Bau

fall mit bau objekt – оцинкованные ящики stock-fotos und bilder

Fall mit Bau Objekt

Schrauben, Nägel und Muttern

zwei neue elektrische schalttafeln aus metall im freien und betonsockel eines neuen beleuchtungslaternenmastes – galvanized crates stock-fotos und bilder

Zwei neue elektrische Schalttafeln aus Metall im Freien und…

kisten aus metalldachblech zur lieferung an den kunden – оцинкованные ящики стоковые фото и изображения

Kisten aus Metalldachblech zur Lieferung an den Kunden

kisten aus metalldachblech zur Lieferung an den kunden – оцинкованные ящики стоковые фото и изображения

Kisten aus Metalldachblech zur Lieferung an den Kunden

gebäude haus, installation galvanized holzkiste – galvanized crates stock-fotos und bilder

Gebäude Haus, installation galvanized Holzkiste

bolzen – galvanized crates stock-fotos und bilder

Bolzen

Kisten mit Bolzen und Schrauben in der Eisenwarenwerkstatt

Поставка металла – оцинкованные ящики stock-fotos und bilder

Поставка металла

Lieferung von Metall in einer Werkstatt

weißes metall eimer. – оцинкованные ящики фото и бильярд

Weißes Metall Eimer.

Weißer Metalleimer. Isoliert auf weißem Hintergrund.

Stapel von Stahl – оцинкованные ящики стоковые фотографии и изображения

Stapel von Stahl

Lieferung von Metall in einer Werkstatt

schwarzem metall eimer. – оцинкованные ящики фото и фото

Schwarzem Metall Eimer.

Шварцер Металлеймер. Isoliert auf weißem Hintergrund.

старинные блюда и кухонные принадлежности в Эйнер Хольцкисте. – оцинкованные ящики фото и бильярд

Vintage Kochen und Küchenutensilien in einer Holzkiste.

поддон из проволочной сетки – оцинкованные ящики стоковые фото и фотографии

поддон из проволочной сетки

поддон поддон для штампов; Mehrzweckpaket

проволочная сетка-палитра – оцинкованные ящики стоковые фото и изображения

Die Wire Mesh-Palette

draht-gitter-paletten – оцинкованные ящики стоковые фотографии и изображения

Draht-Gitter-Paletten

проволочная сетка-палитра – оцинкованные ящики стоковые фотографии и изображения

Die Wire Mesh-Palette

Палитра с проволочной сеткой – оцинкованные ящики Фото и фотографии

Палитра с проволочной сеткой

Палитра с проволочной сеткой ; Mehrzweckpacket

фон 2

Коробчатая ребристая металлическая кровля и сайдинг

Перейти к содержимому

Поиск

Общие фильтры

Точные совпадения только

Искать в названии

Поиск по содержанию

Фильтровать по пользовательскому типу сообщений

Rustic Red

SRI: 43 • LRV: 13

AEP Span Color Performance Таблица данных PDF | RTF

Калибр: 26

Гарантия: 25 лет ограниченного срока службы

Cool DURA TECH™ 5000

Стандартные архитектурные цвета в нашей премиальной системе окраски, состоящей из 70% фторполимера (ПВДФ).

Click on color swatches for more information

ZINCALUME® Plus

Regal White

Parchment

Sierra Tan

Weathered Copper

Dark Bronze

Terra-Cotta

Colonial Red

Old Town Gray

Zinc Gray

Slate Gray

Matte Black

Tahoe Blue

Regal Blue

Leaf Green

Forest Green

Cool DURA TECH™ m x

Перламутровая краска в нашей системе премиум-класса.

Metallic Silver

ZACtique® II

Metallic Champagne

Cool DURA TECH™ nt

Commercial and Industrial standard colors in our energy saving (SMP) paint system.

Каштановый коричневый

Пустынный бежевый

Белый прибой

Красный деревенский

Зеленый

Темно-зеленый

02

Синий Tahoe

Old Town Grey

Weathered Copper

Winter White

Light Stone 16 6

Cool DURA TECH™ 5000

Стандартные архитектурные цвета в нашей премиальной системе окраски, состоящей из 70% фторполимера (ПВДФ).

Нажмите на образец цвета для получения дополнительной информации

ZINCALUME® Plus

Regal White

Parchment

Sierra Tan

Weathered Copper

Dark Bronze

Terra-Cotta

Colonial Red

Old Town Gray

Серый цинк

Серый сланец

Черный матовый

Синий Tahoe

Королевский синий

6 0002 Leaf Green

Forest Green

Cool DURA TECH™ m x

Перламутровая краска премиум-класса.

Metallic Silver

ZACtique® II

Metallic Champagne

Cool DURA TECH™ nt

Commercial and Industrial standard colors in our energy saving (SMP) paint system.

Chestnut Brown

Desert Beige

Surf White

Rustic Red

Denali Green

Tahoe Blue

Old Town Gray

Weathered Copper

Зимний белый

Светлый камень

Vintage®

SRI: 22 • LRV: 20

Таблица данных AEP Span Color Performance PDF | РТФ

Датчики: 24

Гарантия: 20 лет ограниченного срока службы

Обратите внимание, , что эти цвета чувствительны к партии (могут иметь цветовые вариации) и по своей природе являются направленными. Различные партии не должны смешиваться в проектах. Мы рекомендуем вам запросить образец имеющегося в наличии материала, чтобы проверить фактический цвет перед заказом, чтобы обеспечить точность цвета. Мы не несем ответственности за цветовые различия.

Классный Silversmith

SRI: 58 • LRV: 54

AEP Span Color Performance Таблица данных PDF | RTF

Датчики: 24 и 22

Гарантия: 40 лет ограниченного срока службы

Обратите внимание, , что эти цвета чувствительны к партии (могут иметь цветовые различия) и по своей природе являются направленными. Различные партии не должны смешиваться в проектах. Мы рекомендуем вам запросить образец имеющегося в наличии материала, чтобы проверить фактический цвет перед заказом, чтобы обеспечить точность цвета. Мы не несем ответственности за цветовые вариации.

Холодный Медный металлик

SRI: 53 • LRV: 29

Таблица данных AEP Span Color Performance PDF | RTF

Датчики: 24 и 22

Гарантия: 40 лет ограниченного срока службы

Обратите внимание, , что эти цвета чувствительны к партии (могут иметь цветовые различия) и по своей природе являются направленными. Различные партии не должны смешиваться в проектах. Мы рекомендуем вам запросите образец имеющегося в наличии материала, чтобы проверить фактический цвет перед заказом, чтобы обеспечить точность цвета. Мы не несем ответственности за цветовые различия.

Прохладный Зеленый шалфей

SRI: 41 • LRV: 21

Таблица данных AEP Span Color Performance PDF | RTF

Манометры: 24 и 22

Гарантия: 40 лет ограниченного срока службы

Производительность малолитражных автомобилей в Файфе, штат Вашингтон.

Здесь представлен металлический сайдинг U-Panel, используемый в перевернутом горизонтальном исполнении из ZINCALUME® Plus.

Визуализатор продукта

Запросите БЕСПЛАТНЫЙ образец сегодня!

Примечание: для этого контента требуется JavaScript.

Есть вопрос? Спросите эксперта

Примечание: для этого контента требуется JavaScript.

Морской центр Салмон-Бей в Сиэтле, штат Вашингтон.

Здесь представлен металлический сайдинг Box Rib™, используемый в горизонтальной установке в цветах ZACtique II, Metallic Champagne, Metallic Silver.

Визуализатор продукта

Запросите БЕСПЛАТНЫЙ образец сегодня!

Примечание: для этого контента требуется JavaScript.

Есть вопрос? Спросите эксперта

Примечание: для этого контента требуется JavaScript.

Центр по уходу за животными в Стратморе, Альберта, Канада

Здесь представлен металлический сайдинг PBR Panel, используемый в ZINCALUME® plus в горизонтальном положении.

Визуализатор продукта

Запросите БЕСПЛАТНЫЙ образец сегодня!

Примечание: для этого контента требуется JavaScript.

Есть вопрос? Спросите эксперта

Примечание: для этого контента требуется JavaScript.

Театр Софии и улицы Би в Сакраменто, Калифорния.

Здесь представлен металлический сайдинг Mini-V-Beam™, используемый в вертикальном исполнении, окрашенный в индивидуальный угольно-черный цвет.

Визуализатор продукта

Запросите БЕСПЛАТНЫЙ образец сегодня!

Примечание: для этого контента требуется JavaScript.

Есть вопрос? Спросите эксперта

Примечание: для этого контента требуется JavaScript.

Пожарная часть 63 в Такоме, штат Вашингтон.

Здесь представлен гофрированный металлический сайдинг Nu-Wave®, используемый в вертикальном исполнении в Burnt Rust.

Визуализатор продукта

Запросите БЕСПЛАТНЫЙ образец сегодня!

Примечание: для этого контента требуется JavaScript.

Есть вопрос? Спросите эксперта

Примечание: для этого контента требуется JavaScript.

Региональная больница Саттера в Санта-Розе, Калифорния.

Здесь представлен металлический сайдинг Reversed Box Rib™, который использовался в горизонтальном положении в этом проекте, сертифицированном LEED Gold.

Визуализатор продукта

Запросите БЕСПЛАТНЫЙ образец сегодня!

Примечание: для этого контента требуется JavaScript.

Есть вопрос? Спросите эксперта

Примечание: для этого контента требуется JavaScript.

Центр сбора специальных отходов в Элк-Гроув, Калифорния.

Здесь представлен металлический сайдинг Reversed HR-36®, используемый как горизонтально, так и вертикально в этом проекте, сертифицированном LEED Gold.

Визуализатор продукта

Запросите БЕСПЛАТНЫЙ образец сегодня!

Примечание: для этого контента требуется JavaScript.

Есть вопрос? Спросите эксперта

Примечание: для этого контента требуется JavaScript.

REI Co-0p в Авроре, Колорадо.

Здесь представлен металлический сайдинг HR-36®, используемый в вертикальном исполнении в цвете Vintage.

Визуализатор продукта

Запросите БЕСПЛАТНЫЙ образец сегодня!

Есть вопрос? Спросите эксперта

Примечание: для этого контента требуется JavaScript.

Cool DURA TECH™ 5000

Стандартные архитектурные цвета в нашей премиальной системе окраски, состоящей из 70% фторполимера (ПВДФ).

Нажмите на образец цвета для получения дополнительной информации

ZINCALUME® Plus

Regal White

Parchment

Sierra Tan

Pebble

Walnut

Weathered Copper

Dark Bronze

Terra-Cotta

Красный колониальный

Серый Старый город

Серый цинк

Серый сланец

3

30215 Midnight Bronze

Matte Black

Tahoe Blue

Regal Blue

Sage Green

Leaf Green

Forest Green

Cool DURA TECH™ mx

Варианты цвета металлик в нашей перламутровой системе окраски премиум-класса из фторполимера (PVDF).

Серебристый металлик

Серебряный мастер

Zactique® II

Металлическое шампанское

Metallic Mopper

COOL DURA TECH ™ 9029 NT

.

Каштановый коричневый

Пустынный бежевый

Белый прибой

Красный деревенский

Зеленый

Зеленый 0003

Tahoe Blue

Old Town Gray

Weathered Copper

Winter White

Light Stone

PREMIUM COLOR

Vintage®

Natural Rust

Металл с покрытием Vintage представляет собой инновационный процесс нанесения покрытия на стальную поверхность с металлическим покрытием TruZinc® G90, обеспечивающий красивый, прочный, состаренный металлик конец.

Cool DURA TECH™ 5000

Стандартные архитектурные цвета в нашей премиальной системе окраски, состоящей из 70% фторполимера (ПВДФ).

Click on color swatches for more information

ZINCALUME® Plus

Regal White

Parchment

Sierra Tan

Pebble

Walnut

Weathered Copper

Dark Bronze

Terra-Cotta

Colonial Red

Old Town Gray

Zinc Gray

Slate Gray

Midnight Bronze

Черный матовый

Синий Tahoe

Королевский синий

Зеленый шалфей

Зеленый лист 0003

Forest Green

Cool DURA TECH™ mx

Варианты цвета металлик в нашей премиальной фторополимерной (PVDF) перламутровой системе окраски.

Metallic Silver

Silversmith

ZACtique® II

Metallic Champagne

Metallic Copper

PREMIUM COLOR

Vintage®

Металл с покрытием Vintage представляет собой инновационный процесс покрытия стальной поверхности TruZinc® G90 с металлическим покрытием, обеспечивающий красивый, прочный, состаренный металлик .

Cool Midnight Bronze

SRI: 27 • LRV: 7

AEP Span Color Performance Таблица данных PDF | RTF

Манометры: 24 и 22

Гарантия: 40 лет ограниченного срока службы

Естественная ржавчина

SRI: 32 • LRV: 10

AEP Span Color Performance Таблица данных PDF | RTF

Манометры: 26

Гарантия: 25 лет ограниченного срока службы

Холодный Лесной зеленый

SRI: 29 • LRV: 9

AEP Span Color Performance Таблица данных PDF | RTF

Манометры: 24 и 22

Гарантия: 40 лет ограниченного срока службы

Холодный Зеленый лист

SRI: 30 • LRV: 11

AEP Span Color Performance Таблица данных PDF | РТФ

Манометры: 24 и 22

Гарантия: 40 лет ограниченного срока службы

Cool Regal Blue

SRI: 29 • LRV: 10

AEP Span Color Performance Таблица данных PDF | RTF

Манометры: 24 и 22

Гарантия: 40 лет ограниченного срока службы

Cool Tahoe Blue

SRI: 33 • LRV: 14

AEP Span Color Performance Таблица данных PDF | RTF

Калибры: 24 и 22

Гарантия: 40 лет ограниченного срока службы

Холодный Матово-черный

SRI: 29 • LRV: 5

Таблица данных AEP Span Color Performance PDF | RTF

Манометры: 24 и 22

Гарантия: 40 лет ограниченного срока службы

Холодный Шиферно-серый

SRI: 33 • LRV: 12

Таблица данных AEP Span Color Performance PDF | RTF

Датчики: 24 и 22

Гарантия: 40 лет ограниченного срока службы

Холодный Цинково-серый

SRI: 39 • LRV: 20

Таблица характеристик цветов AEP Span PDF | RTF

Манометры: 24 и 22

Гарантия: 40 лет ограниченного срока службы

Cool Old Town Grey

SRI: 43 • LRV: 27

AEP Span Color Performance Таблица данных PDF | RTF

Датчики: 24 и 22

Гарантия: 40 лет ограниченного срока службы

Cool Colonial Red

SRI: 35 • LRV: 9

AEP Span Color Performance Таблица данных PDF | RTF

Манометры: 24 и 22

Гарантия: 40 лет ограниченного срока службы

Холодный Темная бронза

SRI: 32 • LRV: 8

Таблица данных AEP Span Color Performance PDF | RTF

Манометры: 24 и 22

Гарантия: 40 лет ограниченного срока службы

Cool Weathered Copper

SRI: 34 • LRV: 11

AEP Span Color Performance Таблица данных PDF | RTF

Манометры: 24 и 22

Гарантия: 40 лет ограниченного срока службы

Cool Орех

SRI: 39 • LRV: 18

AEP Span Color Performance Таблица данных PDF | RTF

Манометры: 24 и 22

Гарантия: 40 лет ограниченного срока службы

Cool Pebble

SRI: 48 • LRV: 27

AEP Span Color Performance Data Chart PDF | RTF

Манометры: 24 и 22

Гарантия: 40 лет ограниченного срока службы

Cool Sierra Tan

SRI: 55 • LRV: 34

AEP Span Color Performance Таблица данных PDF | RTF

Манометры: 24 и 22

Гарантия: 40 лет ограниченного срока службы

Классный Пергамент

SRI: 58 • LRV: 40

Таблица данных AEP Span Color Performance PDF | RTF

Манометры: 24 и 22

Гарантия: 40 лет ограниченного срока службы

Прохладный Королевский белый

SRI: 88 • LRV: 75

Таблица данных AEP Span Color Performance PDF | RTF

Манометры: 24 и 22

Гарантия: 40 лет ограниченного срока службы

ЦИНКАЛЮМ® Плюс

SRI: 64 • LRV: 67

AEP Span Color Performance Таблица данных PDF | RTF

Манометры: 24, 22 и 20

Гарантия: 25 лет ограниченного срока службы

Cool Metallic Silver

SRI: 65 • LRV: 50

AEP Span Color Performance Таблица данных PDF | RTF

Датчики: 24 и 22

Гарантия: 40 лет ограниченного срока службы

Обратите внимание, , что эти цвета чувствительны к партии (могут иметь цветовые различия) и по своей природе являются направленными. Различные партии не должны смешиваться в проектах. Мы рекомендуем вам запросите образец имеющегося в наличии материала, чтобы проверить фактический цвет перед заказом, чтобы обеспечить точность цвета. Мы не несем ответственности за цветовые различия.

Cool ZACtique® II

SRI: 39 • LRV: 22

AEP Span Color Performance Data Chart PDF | RTF

Датчики: 24 и 22

Гарантия: 40 лет ограниченного срока службы

Обратите внимание, , что эти цвета чувствительны к партии (могут иметь цветовые различия) и по своей природе являются направленными. Различные партии не должны смешиваться в проектах. Мы рекомендуем вам запросите образец имеющегося в наличии материала, чтобы проверить фактический цвет перед заказом, чтобы обеспечить точность цвета. Мы не несем ответственности за цветовые различия.

Прохладный Цвет шампанского металлик

SRI: 54 • LRV: 33

AEP Span Color Performance Таблица данных PDF | RTF

Датчики: 24 и 22

Гарантия: 40 лет ограниченного срока службы

Обратите внимание, , что эти цвета чувствительны к партии (могут иметь цветовые различия) и по своей природе являются направленными. Различные партии не должны смешиваться в проектах. Мы рекомендуем вам запросите образец имеющегося в наличии материала, чтобы проверить фактический цвет перед заказом, чтобы обеспечить точность цвета. Мы не несем ответственности за цветовые различия.

ZINCALUME® Plus

SRI: 64 • LRV: 67

Таблица данных AEP Span Color Performance PDF | RTF

Калибр: 26

Гарантия: 25 лет ограниченного срока службы

Зимний белый

SRI: 88 • LRV: 74

AEP Span Color Performance Таблица данных PDF | РТФ

Манометр: 26

Гарантия: 25 лет ограниченного срока службы

Surf White

SRI: 74 • LRV: 59

AEP Span Color Performance Таблица данных PDF | RTF

Калибр: 26

Гарантия: 25 лет ограниченного срока службы

Light Stone

SRI: 70 • LRV: 53

AEP Span Color Performance Data Chart PDF | RTF

Калибр: 26

Гарантия: 25 лет ограниченного срока службы

Пустынный бежевый

SRI: 58 • LRV: 39

AEP Span Color Performance Таблица данных PDF | RTF

Калибр: 26

Гарантия: 25 лет ограниченного срока службы

Каштаново-коричневый

SRI: 36 • LRV: 12

AEP Span Color Performance Data Chart PDF | RTF

Калибр: 26

Гарантия: 25 лет ограниченного срока службы

Зеленый Денали

SRI: 29 • LRV: 11

AEP Span Color Performance Таблица данных PDF | RTF

Калибр: 26

Гарантия: 25 лет ограниченного срока службы

Tahoe Blue

SRI: 33 • LRV: 14

AEP Span Color Performance Таблица данных PDF | RTF

Калибр: 26

Гарантия: 25 лет ограниченного срока службы

Погодная медь

SRI: 32 • LRV: 11

AEP Span Color Performance Таблица данных PDF | РТФ

Манометр: 26

Гарантия: 25 лет ограниченного срока службы

Old Town Grey

SRI: 43 • LRV: 27

AEP Span Color Performance Таблица данных PDF | RTF

Калибр: 26

Гарантия: 25 лет ограниченного срока службы

Cool Terra-Cotta

SRI: 41 • LRV: 15

AEP Span Color Performance Data Chart PDF | RTF

Датчики: 24 и 22

Гарантия: 40 лет ограниченного срока службы

Фотоконкурс кровельного металла — RoofersCoffeeShop®

Майк и Шерри Петерсон из компании Innovative Roofing Solutions из Берлесона, штат Техас, пишут: «Еще одна потрясающая загородная усадьба»

Билл С. из Санвек, Феникс, Аризона, пишет: «Установка медной кровли до появления патины»

Иван Наварро из компании Kudu Roofing LLC из Литтлтона, штат Колорадо, пишет: «Красивая фальцевая перешивка красивой бревенчатой ​​хижины в горах.

Прислано Хизер Уэст для RHEINZINK America, Inc. из Вобурна, Массачусетс, пишет: «Фото Брюса Коула, любезно предоставлено RHEINZINK. Расположенный на 90-акровом лесу с видом на реку Теннесси, McDonough House является первым новым строением в более 30 лет строился в резиденции художников Логхейвен в Ноксвилле, штат Теннесси. Отражая меняющийся ландшафт и исторический стиль оригинальных хижин, дом McDonough House отличается динамичной, естественной красотой и долговечностью цинкового материала RHEINZINK-prePATINA® графитово-серого цвета».

Брюс Холлингсворт из USA Roofing & Construction of Lancaster, TX пишет, “16-1/2″ защелкивающийся замок цинково-серого цвета, металлическая крыша 26 ga”.

Майк Пауэлл из компании The Roofing and Construction Company из Хартфорда, Южная Дакота, пишет: «Это система композитных стеновых панелей в терминале аэропорта Уотертаун, Южная Дакота».

Денис Эбботт из Davco Roofing & Sheet Metal из Шарлотты, Северная Каролина, пишет: «Ремесленники Davco Roofing & Sheet Metal имели возможность создать куполообразную крышу для дома, строящегося в этом районе. Требовались навыки и терпение, чтобы сформировать и разместить каждую Индивидуальное произведение, но результат был фантастическим, и клиент был в восторге, мы так гордимся этим проектом!»

Тэмми Холл из CFS Roofing of Fort Myers, Florida пишет: «В этом году мы завершили строительство Cypress Cove в Fort Myers, FL. Мы изготовили и установили около 600 000 квадратных футов кровельного металла».

Хизер Уэст из RHEINZINK America of Woburn, MA пишет: «Фото Кайла Джефферса, любезно предоставлено RHEINZINK. Полусферический купол, облицованный более чем 1500 графитово-серыми плоскими плитами RHEINZINK-prePATINA®, заметно венчает крышу нового планетария в Сакраменто. Муниципальный коммунальный округ (SMUD) Музей науки и любопытства (MoSaC)».

Кейтлин Кокс из Bliss Roofing, Inc. из Клакамаса, штат Орегон, пишет: «Это главный дом и лодочный домик на озере Освего в Портленде, ИЛИ установленный с 16-дюймовыми металлическими панелями Easy Lock Dark Bronze Taylor».

Гарольд Мартин из West Coast Florida Enterprises, Inc., Ft. Майерс, штат Флорида, пишет: «Мы установили эту металлическую кровельную систему Pac-Clad в загородном клубе и спортивном комплексе Quail Creek в Неаполе, штат Флорида».

Стив Клиссет из компании Clisset LLC в Хотчкиссе, Колорадо, пишет: «Установка Dragon Armor(r) 26-го калибра в биодинамической резиденции в Паонии, штат Колорадо. Этот акцент на деталях показывает, насколько красива и точна эта установка, но это не так. “Я не могу точно передать то, как выглядит это настоящее сооружение. Трудно получить фотографии, на которых запечатлена вся эта растянутая структура, не повлияв на способность видеть изысканные детали. Это 3 эллиптические секции, которые соединяются в линию на концах и имеет фонарь, видимый здесь в центральной части, а также 2 световых люка, смещенных к концам концевых секций. Общая площадь около 52 квадратных метров в этой красивой спиральной конфигурации с непрерывной 18-дюймовой деталью фасции по периметру ».

Beverly Coral от Esary Roofing and Siding Co. Inc. из Берлингтона, штат Вашингтон, пишет: «Стоящий фальц 24 калибра в местном общественном центре»

Ник Диллен из Formula Roofing and Remodeling в Денвере, Колорадо, пишет: «Te-панели Berridge со стоячим фальцем на уникальной индивидуальной реконструкции в Боулдере, Колорадо»

Брюс Холлингсворт из USA Roofing & Construction of Lancaster, TX пишет: “16-1/2″ защелкивающийся замок цинково-серого цвета, металлическая крыша 26 ga”

Пэт Франк из Weatherproof of Centereach, штат Нью-Йорк, пишет: «Мне позвонил кровельщик и попросил поставить медную фальцевую крышу на собачью будку. Так что я проехал 50 миль до дома с 3 листами металла (1) помощник и тормоз».

Джен Форгет из APEX Roofing в Джорджтауне, штат Техас. пишет: “Фальцевую металлическую кровлю мы срезали на месте!”

Джек Бауэр из Architectural Metal Works в Туалатине, штат Орегон. пишет: «Наш проект 2018 года в Diesel Cast West в Портленде, штат Орегон. Включает нашу 24-граммовую предварительно окрашенную матовую черную металлическую крышу kynar 500 с механическим швом, изготовленную на месте».

Джоэл Томас из RoofTec в Арваде, Колорадо, пишет: «Этот объект недвижимости нуждается в обновлении экстерьера и получил его БОЛЬШИМ образом. Это был недавно купленный дом в Скалистых горах Алмы, Колорадо. Сосед по соседству заметил, что мы занимаемся реконструкцией. крыша крыльца и ее структура после повреждения талым льдом, падающим с верхнего ската крыши.Он сообщил RoofTec, что у него возникли проблемы с привлечением качественных подрядчиков для поездки в Хай Кантри для работы на его собственности, а те, кого он привез, сделали работу не на должном уровне . Зная, что домовладелец оказался в затруднительном положении из-за того, что зима в горах наступила немного раньше, RoofTec немедленно вмешалась. Команда RoofTec помогла завершить проектные планы с заказчиком, прежде чем выступать в качестве генерального подрядчика для выполнения этой работы. Команда занималась получением разрешений. , демонстрация по всем видам работ: окна, сайдинг и крыша. Зная, что у клиента уже было несколько неудачных опытов с другими подрядчиками. Команда RoofTec знала о важности установки этих материалов с целью, pa внимание к деталям; каждая панель сайдинга должна идеально совпадать со швами панелей крыши. Придать этой собственности современный уникальный чистый вид, который искали наши клиенты. Отличие RoofTec от плохой ситуации в том, чтобы превратить ее в отличный опыт.”

Чад Хейл из HalesRoofing LLC в Седоне, Аризона. пишет, “Продажи металлов 2″ Механический шов – калибр 24 – Sedona Arizona”

Брэнди Тилли из Dolan Roofing and Construction, Сан-Антонио, штат Техас, пишет: «Замена шпиля/колокольни лютеранской церкви короля королей в Сан-Антонио, штат Техас. Вокруг башни были возведены леса для доступа к рабочей зоне. панели стоячих фальцев и установили новую металлическую облицовку.”

Филип Миллер из компании Metal Master Roofing из Бурлесона, штат Техас, пишет: «Замок с защелкой из предварительно обработанного гальванического алюминия».

Джон Роуленд из A-1 All American Roofing Co, Сан-Диего, Калифорния. пишет: «Удалены старые глиняные плитки, состоящие из двух частей, и установлен металлический защелкивающийся замок из выветренной меди».

Джесси Уолтерс из JW Roofing из Дейтона, штат Огайо, пишет: «Мы перешли от асфальтовой крыши к черной ребристой металлической крыше премиум-класса с соответствующими черными 6-дюймовыми желобами и водосточными желобами. Трансформация на этой крыше выглядит потрясающе!»

Габи Криадо из компании The Durable Slate Company из Колумбуса, штат Огайо, пишет: «Центральный шпиль католической церкви Святого Андрея в Роаноке, штат Вирджиния, был восстановлен с использованием 20 унций меди. Для этого шпиль в целом был отрезан от существующего крана. на землю. Каждая деталь была индивидуально изготовлена ​​по индивидуальному заказу и вручную припаяна на месте, чтобы обеспечить водонепроницаемость. Мастера тщательно удалили каждый кусок меди и каталогизировали их в зависимости от того, откуда они были удалены на шпиле и крыше. Каждая новая деталь был затем воспроизведен в точных размерах и форме как оригинал вручную, в результате восстановленный шпиль имеет такое же качество и качество изготовления, как и оригинал, установленный еще в начале 19 века.00-х».

Габи Криадо из компании Durable Slate Company из Колумбуса, штат Огайо, пишет: «Стипл-сквер, бывшая церковь Святой Марии, расположенная в Дубьюке, штат Айова, потребовала более 15 000 фунтов меди для создания сотен панелей с плоским замком. дополнительные 10 000 фунтов меди для изготовления десятков декоративных элементов, которые установила компания Durable Slate».

Мэтью Ламз из Dimensional Roofing & Diagnostics, Остин, Техас. пишет: «Защелкивающийся замок высотой 1,5 дюйма, калибр 24, McElroy Galvalume. Остин, Техас»

Сезар Торрес из C&C Construction Services Inc / C&C Roofing в Хермистоне, штат Орегон, пишет: «В проекте коммерческой кровли установлен продукт Taylor Metals MS200 с механическим швом, сайдингом и потолком».

Сезар Торрес из C&C Construction Services Inc / C&C Roofing в Хермистоне, штат Орегон, пишет: «Этот проект был одним из самых сложных проектов металлической кровли зимой в январе из-за сильных снеговых нагрузок; с несколькими слуховыми окнами, ендовами и бедрами. каждое ребро совпадает от карниза до конька параллельно от одного слухового окна к другому. Установленный продукт: 22 г. Nu-Ray Metal Pencil Название профиля ребра: NRM-2000 Размер: 1 1/2 “Ребро 16” Цвет панели: Old Town Grey Размер kynar SRI-44: дом площадью 7000 кв. футов».

Крейг Рейни из Supreme Roofing в Далласе, штат Техас. пишет: «Система фальцевой кровли New Cooper с медными стеновыми панелями, скрывающими внутренний водосточный желоб».

Spiro Koura из The Roofing Company of Greenville, SC пишет: «Медный стоячий фальц, обжатый вручную».

Стив Клиссет из Dragon Armor Custom Metal Shingles в Колорадо пишет: «Просто хотел поделиться нашим последним проектом — юртой».

Пол Лохан из Roof Mechanics & Company LTD из Барракпора, Тринидад, пишет: «Эта эстетичная крыша была уникально спроектирована, изготовлена ​​и установлена ​​с профилем Standing Seam S-2000, создавая потрясающее произведение искусства для современного архитектурного дома».

Дэн Шилпероорт из Columbia Plateau Inc. в Юнион-Гэп, штат Вашингтон, пишет: «Индивидуальные 20-футовые трапециевидные панели с 2-дюймовым механическим краем, внутренний водосточный желоб, смещенные бедра с использованием стоячего шва, а не бедра, задача компоновки, чтобы в конечном итоге выровнять ребра и почти сплошные панели на фронтонах.”

Кейтлин Кокс из Bliss Roofing, Inc в Клакамасе, штат Орегон, пишет: «Эта металлическая крыша представляет собой улицу мечты 2018 года в Хиллсборо, штат Орегон. Установлена ​​угольно-серая металлическая пластина Taylor Metal 12 дюймов 26 калибра Easy Lock»

Ли Энн Слэттери из ATAS International, Inc. в Аллентауне, штат Пенсильвания, пишет: «В этом частном доме в Темекуле, Калифорния, установлены панели голландского шва ATAS International из стали Dove Grey 24 калибра. Металлические кровельные панели были установлены компанией Howard & Sons. , Inc., с двумя офисами в южной Калифорнии. Панели имеют гладкую поверхность и ширину 15 дюймов с высотой шва 1-1/2 дюйма. Красивые панели со стоячим швом будут защищать этот роскошный дом в течение многих лет, а светло-серый цвет с прохладными пигментами краски поможет отражать солнечные лучи в Калифорнии с индексом солнечного отражения (SRI) 55. Если владельцы решат добавить солнечные панели на крыше в будущем, эта кровля, готовая к использованию солнечной энергии, сделает это. это легко сделать с помощью специальных хомутов, исключающих проникновение через крышу».

Рон Ллойд из компании Kokua Roofing на Гавайях Кайлуа-Кона пишет: «Католическая церковь Святого Сердца была построена в 1925 году. Она расположена на севере острова Гавайи, в очень ветреной и дождливой местности. Эта 30-летняя крыша нужна должны быть заменены. Поле составляет около 14/12, поэтому безопасность была важна. Это был рискованный, но достойный вызов для парней, которые отлично справились, и конечный результат теперь всем понравится ».

Мэтью Леонард из Architectural Sheet Metal Inc. в Орландо, Флорида, пишет: «От 4/12 до 11/12 шага с замком Berridge Cee-Lock 22ga. Это благоустроенное здание для района прослужит всю жизнь»

Ванесса Лариос из Skyland Roofing & Restoration в Тусоне, штат Аризона, пишет: «Best Buy Metal. Новый дом в Тусоне, штат Аризона».

Брюс Холлингсворт из USA Roofing & Construction в Ланкастере, штат Техас, пишет: “металлическая крыша 16-1/2″ с защелкой цинково-серого цвета 26 ga”

Адам Мюррелл из компании APEX Roofing в Джорджтауне, штат Техас, пишет: «Металлическую крышу со стоячим фальцем мы разрезаем на стройплощадке!»

Кровельные хомуты | Металлические кровельные хомуты со стоячим фальцем

Установите различные аксессуары для установки на крыше без проникновения на крышу.

Почему S-5! Предлагаете так много разных кровельных хомутов?

Наши хомуты специально разработаны для фальцевой металлической кровли и профиля кровли, чтобы обеспечить максимальное соотношение цены и прочности. Важно выбрать правильный хомут для использования на вашем конкретном типе крыши, толщине и материале.

Нужна помощь в поиске подходящего хомута для вашего профиля? Наш переработанный инструмент Clamp-to-Seam поможет вам.

Попробуйте наш конфигуратор проектов

Несмотря на то, что говорят другие, универсальный хомут уступает либо стоимости, либо производительности.

С-5! кровельные хомуты тщательно разработаны, чтобы сохранить и то, и другое. Это определяющая черта нашего подхода к креплениям для металлических крыш:

Некоторые из наших хомутов отличаются большим разнообразием, но мы сообщим вам, если в нашем ассортименте есть более экономичное решение для вашего конкретного заявка . Наша цель состоит в том, чтобы убедиться, что у вас есть лучшее решение по самой низкой цене .

Зачем использовать S-5! Металлические кровельные хомуты со стоячим фальцем?

Поддающееся проверке обеспечение качества

Чтобы гарантировать, что тестируемые продукты действительно являются продаваемыми и поставляемыми продуктами, прослеживаемость, прозрачность и сертифицированное производство имеют важное значение. С-5! использует только сертифицированные материалы, сертифицированные испытания и сертифицированное производство на собственном производственном предприятии, соответствующем стандарту ISO 9001:15. Этот процесс гарантирует, что система контроля качества работает так, как рекламируется.

Наши гарантии, одобрения, послужной список и удовлетворенность клиентов дают вам уверенность в том, что мы делаем это T Верный путь! » Запросите у нас техническую документацию по нашим заявлениям о контроле качества; мы рады предоставить его.

Что такое С-5! Разница?

Мы используем только химически и механически сертифицированное сырье

Сертифицированное качество начинается с сертифицированного сырья , за которым следует сертифицированное производство и 9Сертифицированные испытания 0215 на прочность удержания и другие характеристики продукта.

Наши кровельные хомуты изготовлены из неагрессивных материалов и металлургически совместимы со всеми распространенными кровельными материалами, включая титано-цинковый, нержавеющую сталь, алюминий, цинк, оцинкованную сталь, сталь Bonderized™, сталь CorTen и 55% Сталь с покрытием AlZn (Galvalume®, Zincalume®, ZintroAlum®, Zink-Al™).

Большинство хомутов изготовлены из высокопрочного алюминия . Все крепежные детали и крепежные детали изготовлены из нержавеющей стали A2-70 . Мы также предлагаем несколько моделей хомутов из нержавеющей стали и латуни для медной кровли.

Что на самом деле означает «сертифицировано»?

Нулевое проникновение — сохранение гарантии

S-5! изобрел технологию использования установочных винтов с круглым концом для надежной механической блокировки, защищая при этом стоячий фальц и любые расходуемые покрытия, оставляя гарантии на кровлю нетронутыми .

Мы провели испытания в соляном тумане ASTM-B117, чтобы доказать, что наши зажимные приспособления не вызывают преждевременной коррозии панелей крыши.

Все хомуты спроектированы таким образом, чтобы пережить фальцевую металлическую кровлю с использованием разумных конструкций, неагрессивных материалов и металлургии.

В хомутах используются установочные винты Torx – эти винты устойчивы к зачистке, легко закручиваются и удаляются во время установки. Наконечники для отверток поставляются с каждой коробкой хомутов, а насадки широко доступны по всему миру.

Некоторые зажимы также имеют:

• Вставки – позволяют легко прикреплять зажимы вдоль швов
• Угловые установочные винты – для облегчения установки при небольшом зазоре между инструментом и швом
• 4 Ограниченная пожизненная гарантия на материалы и качество изготовления

  Читайте мелкий шрифт. Язык гарантии должен подтверждать рекламацию в письменной форме! Мы предлагаем самые полные гарантии в бизнесе.

  Наша бесплатная ограниченная пожизненная гарантия на качество изготовления и материалы распространяется на все продукты. В нем говорится, что наши кровельные хомуты соответствуют рекламируемым требованиям и не имеют дефектов материалов и изготовления на дату первой продажи и на весь срок службы крыши.

  В языке нашей гарантии нет никаких «если», «и» или «но». Если облажаемся, то исправим!

  Узнать больше

  Тщательные и аккредитованные лабораторные испытания

  Испытания на растяжение жизненно важны для проектирования любого применения, и результаты сильно различаются в зависимости от материала панели, толщины, профиля и даже марки производителя. Вот почему мы выполнили 3000+ испытаний под нагрузкой более 500 различных профилей, материалов и размеров металлических крыш со стоячим фальцем в двух направлениях нагрузки :

  • Отрицательная нагрузка по нормали к фальцу испытание (вытягивание)
  • Параллельно фальцу испытание (тяговое усилие)

  Протоколов ASTM для испытаний хомутов для металлических кровельных швов не существовало, поэтому мы создали его еще в 1992 году , прежде чем предлагать какой-либо продукт для продажи. Все наши испытания проводятся в сторонней лаборатории , аккредитованной по стандарту ISO 17025 . Результаты испытаний и протоколы опубликованы на нашем веб-сайте для вас – посетите наши таблицы нагрузки . Если вам нужна копия конкретного отчета о лабораторных испытаниях, просто запросите ее онлайн!

  Узнайте больше о S-5! Тестирование

  Простота установки

  S-5! зажимы для металлических крыш были изобретены подрядчиком и консультантом по металлическим кровлям, поэтому они разработаны с учетом требований установщика, чтобы сократить время, затрачиваемое на кровлю, и повысить эффективность работы в полевых условиях . Все наши системы могут быть модернизированы на существующих крышах или встроены в новую конструкцию крыши с помощью обычных инструментов. Инструкция и процесс достаточно просты для самостоятельного выполнения.

  • Быстрая и простая установка
  • Наконечники бит в комплекте с зажимами
  • Для установки используются стандартные инструменты для кровельных и строительных работ

  Панель управления проектом и загрузка продуктов

  4 Конфигуратор0205

  Загрузка продукта

  Что такое консервирование металлической крыши маслом?

  Любой, кто инвестирует в металлическую крышу, рассчитывает получить обещанные преимущества. Долгий срок службы, низкие эксплуатационные расходы, великолепный внешний вид, цвет не выцветает. Это лишь некоторые из преимуществ, на которые рассчитывают покупатели.

  Если металлическая крыша проявляет эффект, обычно известный как консервирование масла, некоторые владельцы зданий считают, что стоимость металлической крыши снижается. Но так ли это на самом деле? Давайте углубимся в факты о консервировании масла.

  Что такое консервирование масла?

  Масляные банки — это то, что вы видите, когда металлическая панель кажется волнистой или деформированной. Масляная консервация является неотъемлемой характеристикой холоднокатаных плоских металлических панелей. Это становится проблемой только в том случае, если эффект хорошо заметен невооруженным глазом, когда кто-то смотрит на металлическую крышу.

  Масляные банки могут возникать на любом металлическом кровельном основании, включая сталь, медь, цинк и алюминий. Чаще всего это проблема со стоячими фальцевыми кровельными системами. Цвет крыши, отделка крыши, уклон крыши, температура, солнечный свет, время года и угол, под которым зритель смотрит на крышу, — все это играет роль в появлении эффекта консервирования масла.

  Масляные банки, если их увидеть, не указывают на качество или структурные проблемы с крышей. Наоборот, это чисто визуальное явление.

  Что вызывает консервирование масла?

  Определить первопричину масляного консервирования сложно.

  Возможные причины включают:

  • Отклонения подконструкции крыши
  • Чрезмерное скручивание панели во время установки
  • Крепеж с перегрузкой
  • Перемещение основной конструкции
  • Неравномерные напряжения в точках крепления
  • Изменение температуры вдоль крыши (обычно когда одна часть находится под прямыми солнечными лучами, а другая в тени)
  • Установка панелей большей ширины
  • Проблемы с процессом прокатки на стане, включая плохо отрегулированные или изношенные профилегибочные станы
  • Искажения, возникающие в процессе разрезания или формовки
  Соображения, которые необходимо учитывать при выборе продукта, чтобы свести к минимуму накопление масла в металлической кровле

  Из-за чисто эстетических соображений консервирование масла не является проблемой во многих строительных целях. Но для проектов с большим уклоном или высокой видимостью, где консервирование масла будет проблематичным, есть некоторые шаги, которые можно предпринять на этапе выбора продукта, чтобы уменьшить явление консервирования масла.

  В процессе производства панелей возможно внедрение консервирования масла. Поэтому невероятно важно выбрать производителя панелей с обученными техническими специалистами, которые понимают важность обеспечения надлежащего обслуживания и калибровки оборудования до начала производства. По этой причине некоторые спецификаторы не позволяют формировать панели на месте. Другие позволяют производить панели на месте, но включают в свои спецификации строгие стандарты качества, касающиеся обучения операторов и технического обслуживания машин.

  Чтобы свести к минимуму эффект консервирования масла, ширина панелей также может быть уменьшена. Панели со стоячим швом обычно имеют ширину 12-24 дюйма. Поскольку консервирование масла более распространено на широких/плоских участках, логично предположить, что панели шириной 24 дюйма будут более подвержены консервированию масла. Так что переход на более узкую ширину панели, безусловно, может помочь. При этом переход на более узкие панели обычно сопряжен с более высокими затратами на материал и установку, поскольку подрядчики работают с большим количеством панелей и аксессуаров, поэтому время установки сокращается.

  В некоторых случаях использование более толстого материала также может уменьшить эффект консервирования масла. Следовательно, профессионалам в области дизайна нередко требуются панели 22 калибра вместо стандартного материала 24 калибра. Хотя это тоже может быть эффективным, более тяжелый материал имеет более высокую цену, что может увеличить стоимость кровельной системы.

  Поскольку оба вышеупомянутых подхода сопряжены с более высокими затратами, более распространенной практикой является изменение конфигурации панели во время процесса профилирования. Полосы, мелкие ребра и планки широко доступны от самых известных производителей. Они не только очень эффективны, но и обычно предлагаются без дополнительных затрат. А в зависимости от уклона кровли, высоты карниза и цвета кровли они могут быть даже не видны после установки. Следовательно, добавление некоторой небольшой конфигурации в панель является наиболее распространенным и экономичным подходом к минимизации эффекта консервирования масла.

  Что нужно сделать во время установки, чтобы свести к минимуму накопление масла в металлической крыше

  Как и во многих других случаях в жизни, лучшая защита — это нападение. В проектах, где консервирование масла является проблемой, монтажные бригады играют решающую роль. И их обязанности (и способность вызывать консервирование масла) начинаются, когда они получают материал на стройплощадке.

  Панели нельзя носить в горизонтальном положении или поднимать за один угол из пачки или ящика. Вместо этого установщики всегда должны следовать инструкциям производителя по обращению и установке.

  Также важно помнить, что сталь действует как зеркало и может буквально отражать все, что находится под ней. Следовательно, перед установкой каких-либо панелей очень важно убедиться, что настил ровный, отвесный и не имеет дефектов. Опытный бригадир бригады также понимает важность планирования компоновки и начальной точки спуска, чтобы избежать стресса, который может непреднамеренно вызвать консервирование масла.

  Установка опорного стержня под панелью — еще один распространенный метод уменьшения масляных банок. Он придает панели очень легкий «изгиб», который устраняет видимость волнистости.

  Итог: Бригады должны следить за консервацией масла в течение всего проекта установки. Если замечены какие-либо эффекты, монтажные бригады немедленно прекращают установку и связываются со своим руководителем проекта.

  Подводя итог, важно помнить, что разливка масла в банки является исключительно эстетической проблемой и не влияет на структурную целостность или ожидаемый срок службы металлической кровли. С учетом сказанного это может быть проблематично для владельцев зданий, поэтому дизайнеры, работающие над проектами с металлическими крышами, должны всегда консультироваться с производителем, чтобы обсудить конкретные подходы к работе, чтобы уменьшить вероятность.

  Узнать больше

  Вас могут заинтересовать другие сообщения о металлических кровлях:

  • Как ходить по металлическим крышам
  • Какая подложка лучше всего подходит для металлической кровли?
  • Можно ли прикрепить солнечные батареи к металлической крыше?



  О компании McElroy Metal

  С 1963 года компания McElroy Metal предлагает строительной отрасли качественную продукцию и отличное обслуживание клиентов. Штаб-квартира семейного производителя компонентов находится в Боссье-Сити, штат Луизиана, и имеет 13 производственных предприятий в Соединенных Штатах. Качество, сервис и производительность были краеугольным камнем философии бизнеса McElroy Metal и способствовали успеху компании на протяжении многих лет. McElroy Metal, будучи предпочтительным поставщиком услуг, по-прежнему будет занимать ведущее место в модели этих ценностей, наряду с сильной ориентацией на клиента.

  Темы: ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ, Архитектор Ресурсы

  Холодная металлическая кровля | WBDG

  Коалиции Cool Metal Roofing Coalition
  Патрик Р. Буш, U.S. Steel; Грегори Л. Кроуфорд, AISI; Скотт Крайнер, MCA; Тодд Миллер, Classic Products; Чарльз Э. Прегер, MBMA; Джеймс Робинсон, Architectural Metals Systems; Роберт Шичили, BASF; В. Ли Шумейкер, MBMA

  На этой странице

  • Введение
  • Описание
  • Приложение
  • Соответствующие нормы и стандарты
  • Дополнительные ресурсы

  Введение

  Металлическая кровля была доступна и использовалась в качестве кровельного материала на протяжении веков. Металлочерепица доступна в большом разнообразии подложек, цветов, текстур и профилей. Несмотря на разнообразие внешнего вида, металлическая кровля имеет много общих характеристик, таких как долговечность, содержание вторичного сырья, возможность вторичной переработки, огнестойкость, малый вес и низкая стоимость жизненного цикла.

  В зависимости от отделки поверхности холодная металлическая кровля может обеспечить повышенную энергоэффективность благодаря своим свойствам отражения солнечного излучения и излучения инфракрасного излучения. На самом деле, коэффициент отражения солнечных лучей и коэффициент излучения инфракрасного излучения металлической крыши могут быть спроектированы таким образом, чтобы соответствовать климатическим требованиям здания. Холодная металлическая кровля может обеспечить желаемый высокий коэффициент отражения и низкий коэффициент излучения в климате, где преобладают тепловые нагрузки. Холодная металлическая кровля также может обеспечить желаемую высокую отражательную способность и высокую излучательную способность там, где преобладают охлаждающие нагрузки. Прохладная металлическая кровля легко соответствует требованиям программы Energy Star® Агентства по охране окружающей среды. Прохладная металлическая кровля также имеет право на участие в других программах рейтинга прохладных крыш, таких как Совет по рейтингу прохладных крыш.

  Описание

  A. Что такое металлическая кровля?

  Металлическая кровля представлена ​​различными кровельными покрытиями на металлической основе, предназначенными для защиты зданий от непогоды; обеспечить положительный отвод воды с поверхности крыши; и чтобы содержимое и пассажиры были сухими и удобными. Металлические кровельные изделия доступны из различных металлов, включая сталь, алюминий, медь, цинк, нержавеющую сталь и титан.

  Преобладающей основой металлической кровли является стальной лист с металлическим покрытием. Металлические покрытия включают цинк (гальванизированный), 55% алюминиево-цинковый сплав (лист Galvalume®), 5% алюминиево-цинковый сплав (Galfan®), алюминий и сплав свинца и олова (терн).

  Благодаря ожидаемому долгому сроку службы металлическая кровля является очень желательным и устойчивым строительным элементом. Кроме того, многие металлы, используемые в кровле, будут иметь содержание вторичного сырья, варьирующееся от 25% до 95%, причем большая часть этого вторичного содержимого относится к категориям «после потребителя» и «до потребителя». Дополнительную информацию см. в документе WBDG «Оценка и выбор экологически чистых продуктов».

  B. Что такое холодная металлическая кровля?

  Прохладная металлическая кровля — это семейство устойчивых, энергоэффективных кровельных материалов, состоящих из неокрашенного металла, предварительно окрашенного металла и металла с гранулированным покрытием. Он доступен в широком ассортименте отделки, цветов, текстур и профилей для крутых и пологих склонов. Прохладные металлические кровельные изделия являются частью взаимозависимой системы наружных кровельных поверхностей, подложек, подстилающих слоев, конфигураций, вентиляции и изоляции.

  При правильном проектировании холодные металлические кровельные системы экономят энергию за счет снижения нагрузки на охлаждение и/или отопление здания. Многие металлические кровельные системы являются отражающими, легко вентилируемыми и хорошо подходят для изолированных кровельных систем, помогая уменьшить приток тепла в здание. Многие продукты также формируются таким образом, что останавливается передача тепла за счет теплопроводности, позволяя лишь минимальный контакт между металлом и основной конструкцией.

  Металлические кровельные системы с финишной отделкой обладают очень высоким коэффициентом отражения солнечного света, что обеспечивает дальнейшее снижение теплопритока. Металлические крыши с предварительно окрашенными органическими покрытиями, отвержденными в печи, которые включают новую технологию «холодного пигмента», обеспечивают высокую общую отражательную способность солнечного излучения и высокий коэффициент излучения инфракрасного излучения даже при более темных цветах. Коэффициент излучения достигает 90% может быть достигнуто для окрашенной кровли и кровли с гранулированным покрытием. Такие предварительно окрашенные металлические кровельные изделия соответствуют требованиям к отражательной способности всех основных инициатив энергетического кодекса. Наконец, в отличие от многих кровельных материалов, низкая тепловая масса металла не будет накапливать тепло и, таким образом, излучать его в здание в вечерние часы. Окрашенные металлические крыши со временем сохраняют 95% своих первоначальных коэффициентов отражения и излучения.

  Cool Metal Roofing обычно имеет минимальное содержание вторичного сырья 25% и на 100% подлежит вторичной переработке по истечении длительного срока службы. Достоверно доказано, что большинство металлических крыш прослужат более 30 лет при минимальном обслуживании.

  Глоссарий кровельных терминов см. в Cool Metal Roofing Coalition.

  C. Типы металлической кровли

  Существует две основные классификации металлической кровли; структурные и неструктурные (также известные как архитектурные). Конструкционная металлическая кровля крепится непосредственно к прогонам или токарным доскам и не требует какой-либо твердой опоры под собой. Ненесущая металлическая кровля требует твердой подложки под ней, как правило, фанеры, ориентированно-стружечной плиты или металлического настила крыши. Металлическая кровля также может быть закреплена либо сквозным (привинчивание непосредственно к прогонам или основанию), либо стоячим фальцем (используя скрытые зажимы, чтобы свести к минимуму количество проходов через кровельное покрытие и обеспечить расширение и сжатие).

  Конструкционная металлическая кровля подразделяется на категории с пологим и крутым уклоном. Изделия с малым уклоном доступны для крыш с уклоном от 1/4:12 до 3:12, а изделия с крутым уклоном предназначены для крыш с уклоном более 3:12. Конструкционная металлическая кровля с малым уклоном состоит из перекрывающихся панелей (стоячий фальц) или панелей внахлест (сквозное крепление), которые проходят вертикально по поверхности крыши. Эти продукты могут иметь окрашенную, фрезерованную или прозрачную акриловую отделку. Для обеспечения водонепроницаемости на крышах с уклоном менее 3:12 некоторые изделия со стоячим фальцем требуют машинной фальцевания во время установки. Эти специальные машины прокатываются по панелям, чтобы обжимать швы панелей вместе.

  Конструкционная металлическая кровля для крутых скатов доступна как в вертикальном, так и в горизонтальном профилях. Вертикальные панели включают в себя системы стоячих фальцев, которые крепятся к нижележащим прогонам скрытыми зажимами или крепежными фланцами. Также доступен широкий выбор гофрированных или черепичных металлических крыш, которые крепятся открытыми крепежными элементами непосредственно через металлические кровельные панели. Эти продукты перекрываются или блокируются по бокам и заканчиваются внахлестку для водонепроницаемости. Специальные закаточные машины, как правило, не требуются.

  Большинство ненесущих металлических кровельных панелей рассчитаны на уклон кровли 3:12 или больше. Вместо того, чтобы передавать нагрузки на прогоны или токарные доски под ними, ненесущие системы передают нагрузки на настил крыши под ними. Неструктурные системы доступны в различных стилях, включая вертикальный фальц, гофрированные и плиточные профили, а также широкий выбор горизонтальных панелей. Горизонтальные панели имитируют внешний вид стандартной черепицы, древесной стружки, сланца и плитки. Большинство ненесущих металлических кровель имеют покрытие для эстетики и долговечности. Покрытия включают в себя различные лакокрасочные покрытия, а также отделку из заполнителя (камня).

  D. Характеристики холодной металлической кровли

  Преимущества металлической кровли:

  • Прочность. Металлические кровельные материалы не подвержены деградации органических материалов при воздействии атмосферных явлений. Это обеспечивает металлической кровле долгий срок службы с точки зрения ее способности противостоять элементам, а также иметь низкие затраты на техническое обслуживание.

  • Малый вес. Металлические кровельные системы обычно имеют вес от 40 до 135 фунтов на 100 квадратных футов, что делает их одними из самых легких кровельных изделий. Небольшой вес предъявляет меньшие требования к конструкции здания, что делает металлическую кровлю отличным выбором для проектов модернизации. Легкий вес также является преимуществом в местах, подверженных сейсмической активности.

  • Огнестойкость. Многие металлические кровельные системы прошли испытания на соответствие классу огнестойкости A, B и C.

  • Эстетика. Благодаря своей способности принимать покрытия различных цветов и рисунков, а также способности формироваться в самые разные функциональные профили, классные металлические кровельные изделия могут соответствовать и улучшать эстетический дизайн практически любого здания. Это дает архитекторам широкие возможности для проектирования.

  • Сопротивление ветру. Блокировка или активное крепление большинства металлических кровельных панелей позволяет им пройти очень суровые испытания на ветровую нагрузку и подъемную силу, включая ASTM E1592, UL 580 и UL 1897. Многие продукты одобрены для использования в округе Дейд, штат Флорида.

  E. Срок службы крутой металлической кровли

  Металлическая кровля имеет очень долгую историю: крыши, построенные в 1800-х годах, все еще используются. Долговечность прохладной металлической кровли предоставляет владельцам недвижимости очень низкую стоимость «в год» на кровлю. Производимые сегодня металлические кровельные изделия имеют гарантию производителей от 20 до 50 лет. Тем не менее, большинство продуктов спроектированы таким образом, что их можно восстановить на месте для продления срока службы после того, как их первоначальная отделка истечет. Металлические кровельные материалы на 100% подлежат вторичной переработке в случае их удаления.

  Высококачественные, отверждаемые в печи системы окраски, используемые на предварительно окрашенной прохладной металлической кровле, имеют формулу, устойчивую к мелению и выцветанию их цветов. Кроме того, эти системы окраски отталкивают грязь и не способствуют росту водорослей или грибков.

  F. Экономика холодной металлической кровли

  Долгий срок службы и низкие эксплуатационные расходы металлической кровли в сочетании с экономией за счет энергоэффективности обеспечивают очень привлекательную стоимость жизненного цикла.

  Применение

  Прохладная металлическая кровля используется для снижения нагрузки на охлаждение/отопление при новом строительстве и при модернизации кровли на рынках коммерческого, промышленного, архитектурного, административного и жилищного строительства. В зависимости от выбора отделки и цвета, это семейство кровельных материалов обладает свойствами отражения солнечного света и излучения инфракрасного излучения, что способствует снижению потребления энергии на охлаждение и обогрев, снижению пиковой потребности в энергии в зданиях и смягчению эффекта городского теплового острова.

  Прохладные металлические кровельные изделия включены в Справочник кровельных изделий Energy Star Агентства по охране окружающей среды. По оценкам EPA, отражающие крыши могут сэкономить до 40% энергии охлаждения домов и зданий. Прохладная металлическая кровля также широко представлена ​​в Справочнике рейтинговых продуктов Совета по рейтингу прохладных крыш. Florida Power and Light (FPL) также признала устойчивую энергоэффективность металлической кровли в рамках совместной программы с участием Центра солнечной энергии Флориды и Habitat for Humanity. FPL обнаружила, что окрашенная металлическая крыша может ежегодно экономить домовладельцу около 23% расходов на охлаждение по сравнению с традиционной черепичной крышей темного цвета. (fpl.com, пресс-релиз от 5 февраля 2001 г.)

  Низкий уклон

  Прохладные металлические крыши площадью до 1 миллиона квадратных футов широко распространены в промышленном и коммерческом строительстве. Водонепроницаемые фальцевые кровельные системы разработаны со специальными зажимами и крепежными системами, которые допускают тепловое расширение и сжатие.

  Модернизация

  Протекающие плоские неметаллические крыши могут быть заменены наклонными металлическими крышами путем добавления к существующему зданию спроектированной легкой вторичной конструктивной системы. Металлическая кровля также может использоваться для проектов по модернизации кровли с крутыми склонами. Во многих случаях его можно наносить непосредственно поверх изношенной битумной черепицы, устраняя необходимость захоронения старых кровельных материалов.

  Соответствующие нормы и стандарты

  Федеральный мандат

  • Закон об энергетической политике от 2005 г. (EPACT)
  • Закон об энергетической независимости и безопасности от 2007 г.
  • Американский закон о восстановлении и реинвестировании от 2009 г.

  Следующие соответствующие кодексы и стандарты были разделены на три категории:

  • Строительные нормы и правила, которые ссылаются на энергетические стандарты, включая прохладные крыши;
  • Энергетические стандарты, которые имеют минимальные свойства, связанные с обозначениями прохладной крыши; и
  • Рейтинговые программы независимой сертификации и маркировки кровельных изделий.

  Строительные нормы и правила

  • ASHRAE 189.1-2009 Стандарт проектирования высокоэффективных экологически чистых зданий. Минимум 75% всей поверхности крыши должно быть покрыто продуктами, которые соответствуют одному или нескольким из следующих требований:
    1 – иметь минимальный начальный SRI 78 для пологих крыш (уклон меньше или равный 2:12) и минимальный начальный SRI 29 для крутых крыш (уклон более 2:12) .
    2 – соответствуют критериям программы ENERGY STAR® Агентства по охране окружающей среды США. Требования к кровельным изделиям — критерии приемлемости. Могут применяться определенные льготы и исключения.
  • California Title 24 Стандарты энергоэффективности зданий. Критерии эффективности прохладной крыши основаны на коэффициенте теплового излучения кровельного материала и коэффициенте отражения после 3-летнего старения. Критерий индекса солнечной отражательной способности (SRI) включен в качестве альтернативы, но он должен основываться на коэффициенте отражения после трехлетнего возраста. Холодная крыша на нежилых зданиях определяется как крыша с коэффициентом отражения солнечного света в возрасте 3 лет не менее 0,55 и коэффициентом излучения инфракрасного излучения не менее 0,75 (или минимальным SRI 64) в климатических зонах со 2 по 15 для низких уклонов (2:12). или менее). Для нежилых помещений с крутым уклоном (более 2:12) прохладная крыша определяется в климатических зонах со 2 по 16 как крыша с 3-летним коэффициентом солнечного отражения не менее 0,20 и коэффициентом излучения инфракрасного излучения не менее 0,75 (или минимальным SRI 16), если кровельное изделие имеет плотность менее 5 фунтов на квадратный фут. Холодная крыша на жилых зданиях определяется как крыша с 3-летним коэффициентом солнечного отражения не менее 0,20 и коэффициентом излучения инфракрасного излучения не менее 0,75 (или минимальным SRI 16) в климатических зонах с 10 по 15 для крутых склонов (более 2:12) и где кровельный материал имеет плотность менее 5 фунтов на квадратный фут. Для жилых крыш с малым уклоном (2:12 или меньше) нормативные требования к прохладной крыше имеются только в климатических зонах 13 и 15, и это то же требование, что и для нежилых. более низкий коэффициент излучения. Хотя прохладные крыши не являются обязательными, эквивалентная экономия энергии прохладной крыши с точки зрения других компромиссов с компонентами ограждающих конструкций, кондиционером или освещением должна быть обеспечена там, где прохладная крыша требуется по закону. Раздел 24 также требует, чтобы свойства прохладной крыши проверялись с помощью рейтингов CRRC (описанных ниже), или в расчетах энергии должны быть заменены низкие значения по умолчанию для коэффициентов отражения и излучения.
  • Международный строительный кодекс (IBC), раздел 1301.1.1 — Здания должны быть спроектированы и построены в соответствии с Международным кодексом энергосбережения.
  • Международный кодекс энергосбережения (IECC), раздел 501.1 — Коммерческие здания должны соответствовать требованиям ASHRAE 90.1 или требованиям главы 5 (в которой не рассматриваются требования к прохладной крыше). Прохладные крыши не предназначены для жилых домов.
  • Международный кодекс экологического строительства (IgCC) — модельный кодекс ориентирован на новые и существующие коммерческие здания с учетом дизайна и характеристик «зеленого» строительства. Не менее 75 процентов поверхностей крыш зданий, расположенных в климатических зонах с 1 по 3, должны соответствовать минимальным значениям коэффициента отражения солнечного излучения и теплового излучения в возрасте в соответствии с CRRC-1 или минимальному индексу отражения солнечного излучения в возрасте (SRI). значение, указанное в таблице 404.3.1, для уклона крыши менее 2:12 или для уклона крыши 2:12 и более соответственно.
  • Национальная ассоциация противопожарной защиты NFPA 5000® Строительные нормы и правила безопасности , раздел 51.2 — Все коммерческие здания, за исключением складских и промышленных помещений, должны соответствовать требованиям ASHRAE 90.1. Прохладные крыши не предназначены для жилых домов.

  Энергетические стандарты

  • ANSI/ASHRAE/IES Стандарт 90. 1 Энергетический стандарт для зданий, за исключением малоэтажных жилых зданий , Раздел 5.5.1.1 — В климатических зонах с 1 по 3, где крыша соприкасается с прохладной крышей, требуется меньшая изоляция крыши. требования (обратите внимание, что ASHRAE относится к прохладной крыше как к крыше с высоким альбедо). Требуемый U-фактор ASHRAE 9 приведен в отдельной таблице (5.5.3.1).0,1 определяет прохладную крышу как имеющую минимальный коэффициент отражения солнечного света 0,70 и минимальный коэффициент излучения инфракрасного излучения 0,75 или, альтернативно, минимальный индекс отражения солнечного света (SRI) 82. Коэффициент отражения измеряется с использованием ASTM E903, ASTM C1549 или ASTM E1918. Излучение измеряется с использованием ASTM C1371 или ASTM E408. SRI измеряется с использованием ASTM E1980.

  Программы рейтинга

  • Совет по рейтингу холодных крыш (CRRC) Программа рейтинга продукции — CRRC управляет программой рейтинга, в соответствии с которой производители могут маркировать различные продукты для поверхностей крыш значениями радиационных свойств. Испытания должны проводиться в лабораториях, аккредитованных CRRC. Солнечная отражательная способность измеряется с использованием ASTM E9.03, ASTM E1918 или ASTM C1549. Излучение измеряется с использованием ASTM C1371 или ASTM E408.
  • Агентство по охране окружающей среды (EPA) Требования программы Energy Star к кровельным изделиям  — Эта федеральная программа определяет кровельные изделия, соответствующие требованиям EPA, чтобы помочь потребителям принимать обоснованные решения в отношении энергосбережения. Рекомендации по обозначению энергетической звезды различаются для крыш с малым уклоном (2:12 или меньше) и крыш с крутым уклоном. Рекомендации EPA Energy Star включают первоначальную отражательную способность солнечного излучения (> 0,25 для крутых склонов и > 0,65 для пологих склонов), коэффициент отражения солнечных лучей после воздействия погодных условий (> 0,15 для крутых склонов и > 0,50 для пологих склонов после трех лет нормального воздействия) и сопоставимую гарантию. к неотражающим кровельным материалам.
  • Совет по экологическому строительству США (USGBC) Лидерство в энергетическом и экологическом проектировании Рейтинговая система зеленого строительства® (LEED) — рейтинговая система LEED® представляет собой основанную на национальном консенсусе программу по ускорению разработки и внедрения методов экологического строительства. Программа присуждает «баллы» за различные меры по проектированию экологически чистых зданий, включая прохладные крыши. LEED предназначен для оценки новых и существующих коммерческих, институциональных и высотных жилых зданий. Чтобы квалифицироваться как прохладный, LEED требует, чтобы кровельные материалы для не менее 75% поверхности крыши имели индекс солнечного отражения (SRI), равный или превышающий 78 для пологих крыш (≥ 2:12) и 29.для крутоскатной крыши (> 2:12). Другие положения предусмотрены для прохладных кровельных материалов, покрывающих более 75% поверхности крыши и покрытых растительностью поверхностей крыши.

  Дополнительные ресурсы

  Государственные и федеральные агентства, участвующие в холодных кровлях

  • Энергетическая комиссия Калифорнии
  • EPA Energy Star — программа кровельных материалов
  • Центр солнечной энергии Флориды
  • Национальная лаборатория Лоуренса в Беркли
  • Домашние исследовательские лаборатории инноваций
  • Окриджская национальная лаборатория
  • Управление энергоэффективности и возобновляемых источников энергии Министерства энергетики США
  • Совет по экологическому строительству США

  Торговые ассоциации и организации

  • Алюминиевая ассоциация
  • Американский институт чугуна и стали
  • Боб Вила Домашние проекты EnergyWise
  • Cool Metal Roofing Coalition
  • Ассоциация развития меди
  • Лист Galvalume® Производители Северной Америки
  • Ассоциация производителей металлических конструкций
  • Ассоциация металлоконструкций
  • Альянс металлических кровель
  • Национальная ассоциация рулонных покрытий
  • Национальная ассоциация кровельных подрядчиков
  • Национальная ассоциация подрядчиков по производству листового металла и кондиционеров
  • Специализированная сталелитейная промышленность Северной Америки
  • Альянс стальных каркасов
  • Институт переработки стали

  Программное обеспечение

  • RoofNav — RoofNav — это бесплатный веб-инструмент, разработанный FM Approvals™, который обеспечивает быстрый доступ к самым последним кровельным изделиям и узлам, одобренным FM.
