Обрешетка из металлического профиля: Металлическая обрешетка — элементы крыши и монтаж (фото, видео)

Обрешетка для гипсокартона из металлического профиля и дерева

• Что выбрать: профиль или брус?
• Что нужно знать при монтаже обрешетки
• Ошибки при использовании профиля

«Сухое выравнивание» стен и потолка – залог успешной последующей внутренней отделки всей квартиры. Гипсокартон великолепно справляется с поставленной перед ним задачей, параллельно повышая тепло- и звукоизоляцию. Наверное, поэтому его и выбирают для предварительных отделочных работ по выравниванию стенок многие хозяева квартир, решившие сделать ремонт. Но чтобы конструкция дала вам все, что вы от нее ожидаете, нужно знать, из чего и как сделать обрешетку: из металлического профиля или из деревянного бруса? От нее на 90 процентов зависит надежность монтируемой обшивки, длительность ее эксплуатации и гладкость стен в вашем жилище.

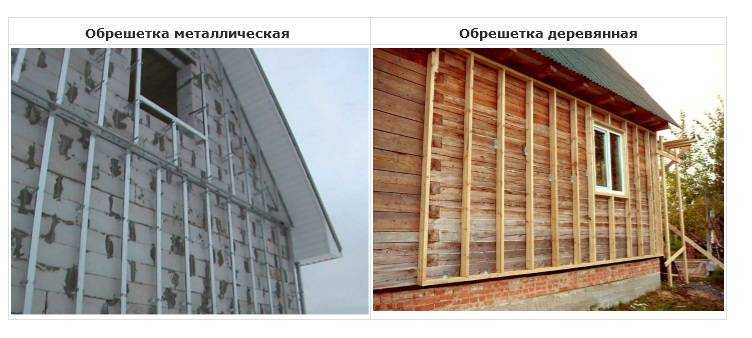

Что выбрать: профиль или брус?

Материалов, предлагаемых строительными рынками и магазинами для обрешетки (каркаса) под гипсокартон не так уж и много: дерево и металл.

В некоторых случаях производители предлагают еще и пластик, но он, во-первых, слишком мягок и гнется под воздействием тяжести ГКЛ, а во-вторых, не так распространен, как предыдущие два, и поэтому довольно редко используется в ремонтных работах. Разберемся, что в большей степени подходит для решения поставленных нами задач.

1. Обрешетка из металлического профиля влагоустойчива и не подвержена деформациям под влиянием температурных колебаний. Чего не скажешь о деревянном брусе: воды он боится, при нагревании/охлаждении «гуляет» и может непоправимо покорежиться.

2. Оцинковка не боится биологических напастей: ни грибок, ни жуки-древоточцы, ни плесень на ней не задерживаются. С деревом все как раз наоборот.
3. Металлический профиль не только не возгорается сам, но и не поддерживает огонь. В помещениях, где высока вероятность пожаров из-за регулярных высоких температур или использования открытого огня, оцинковка в сочетании с огнестойким гипсокартоном обеспечивает хорошую пожарную безопасность.
   Дерево, как известно, легко загорается и охотно подкармливает пламя. Даже если обшивка произведена специально обработанными ГКЛ, нужной степени защиты от огня вы не получаете. В связи с такой уязвимостью материала деревянная обрешетка под гипсокартон подлежит обязательной предварительной обработке антисептиками, гидрофобами и антипиренами. Это не только делает конструкцию дороже, но и отнимает определенное время для просушки древесины после пропитки.
4. Геометрия металлопрофиля стабильна и одинакова. Брус же требует обследования и отбраковки.
5. То же касается и прочности оцинковки. Она не колеблется при изменении внешних факторов или изъянов материала. Сучок, выпавший из бруска, делает его в этом месте более хрупким, равно как и колебания температуры и влажности.
6. Если необходимо выправить «завал» основания, это без труда можно сделать подвесами, если вами выбрана обрешетка из профиля. При деревянной придется вырезать и подгонять прокладки под элемент каркаса. Идеальной ровности при этом достичь практически невозможно.

Деревянный каркас выигрывает по сравнению с металлическим только по двум позициям.

1. Цена. Профиль стоит значительно дороже. Особенно если сопоставлять его стоимость с затратами на необрезную доску, а то и горбыль, которые вполне могут использоваться при монтаже обрешетки для гипсокартона из дерева.
2. Прочность фиксации саморезов. В металлопрофиле они удерживаются только одним витком, в брусе – каждым вкрученным.

Несмотря на указанные недостатки, обычно все же выбирается оцинковка, так как делать обрешетку под гипсокартон из металла надежнее, качественнее, проще и быстрее. А недостаточная прочность крепления ГКЛ устраняется более частой установкой саморезов.

К содержанию↑

Что нужно знать при монтаже обрешетки

Существуют определенные правила, как сделать обрешетку под гипсокартон правильно. Если их соблюдать, она получится надежной и крепкой, способной послужить обитателям квартиры долгие десятилетия.

1. Дистанция между направляющими не должна превышать 1 метра. Оптимальным расстоянием считается 60 сантиметров; при сложной геометрии стен шаг сокращается еще больше.
2. Стоечные профили располагаются еще ближе друг к другу. Для них 60 см – это максимум, рекомендованный шаг составляет 40.

3. Любой элемент каркаса должен быть зафиксирован хотя бы в трех точках. Длинные детали – в 4-5.
4. При монтаже обрешетки она рассчитывается таким образом, чтобы соседние листы были закреплены на одном профиле.

5. Стоечный и направляющий профиль, прилегающий непосредственно к перекрытиям, должны иметь между собой и плитой демпферную прокладку – она будет гасить колебания, препятствуя их передаче стене. В качестве нее используются пенорезиновые или пенополиуретановые ленты с нанесенным на них клеящим слоем.

6. Стена, в которой есть дверной проем, обшивается по особым правилам. Сначала монтируется обрешетка, причем профиль должен обрамлять весь периметр. Потом вставляется дверная коробка, и лишь затем ведется обшивка листами ГКЛ.

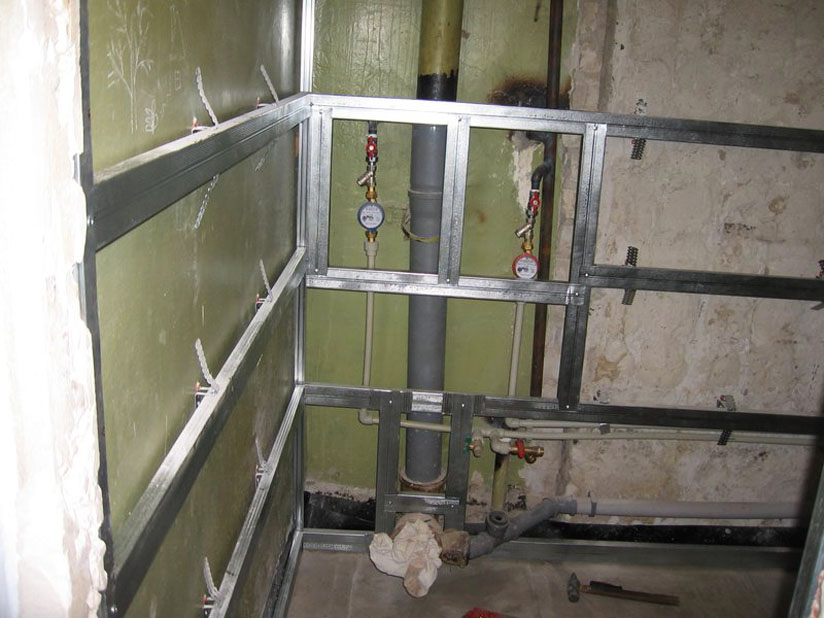

Если в конструкцию требуется спрятать достаточно большие коммуникации (например, фановую трубу), устанавливается двойной набор стоечных и направляющих планок, которые связываются поперечинами из обрезков профиля – это повысит степень жесткости короба.

К содержанию↑

Ошибки при использовании профиля

Неопытные гипсокартонщики из поколения в поколение повторяют одни и те же ошибки. Из-за них многие настолько разочаровываются в гипсокартонных конструкциях, что в дальнейшем начинают искать альтернативные пути. Между тем, достаточно просто запомнить – и соблюдать! – несколько несложных правил.

1. Потолочный профиль не может использоваться под стеновую обрешетку для ГКЛ.
2. Не стоит резать профиля болгаркой: цинковая защита выгорает, и коррозионная стойкость каркаса сильно падает. Лучшим инструментом для резки профилей будут ножницы по металлу.

3. Когда делается эскиз обрешетки из профиля, ее нужно рассчитать таким образом, чтобы при обшивке шов между ГКЛ не приходился на угол окна или двери. Ударные нагрузки скоро вызовут появление трещин на финишной отделке.

Советуем при следующем монтаже конструкции эти особенности учесть, и тогда все получится, как надо!

Автор статьи

Обрешетка из металлического профиля универсальная. Металлическая обрешетка из ЛСТК

Появился вопрос?

Если хотите узнать стоимость, интересует технология или документация.

Имя:

E-mail *

Телефон:

Ваш вопрос *

Нажимая на кнопку «Задайте вопрос менеджеру», я даю согласие на обработку моих персональных данных

Скачать проектную документацию

Оставьте e-mail и получите проектную документацию!
Письмо с ссылкой придёт
к Вам на почту.

Имя:

Почта: *

Телефон:

Тип компании: Выберите типСтроительная компанияПроизводственная/Торгующая компанияПроектная организация/конструкторЧастное лицоДругое

Нажимая на кнопку «Скачать документацию», я даю согласие на обработку моих персональных данных

• Главная
• Профили ЛСТК
• Универсальная обрешётка

Варианты исполнения универсальной обрешётки

• Длина, мм: 3000, 3700, 6000
• Исполнение: ОУ – стандартное, ОУВ – вентилируемая
• Высота профиля, мм: 25, 45
• Ширина профиля, мм: 83, 93
• Толщина стали S, мм: 0,7   0,8   1,0   1,2

ОУ – обрешетка универсальная из оцинкованного профиля – используется в качестве кровельной обрешетки и обрешетки для вентилируемых фасадов.

ОУВ – обрешетка универсальная вентилируемая – используется в качестве обрешетки с вентиляцией подкровельного пространства и обрешетки для вентилируемых фасадов.

Характеристики универсальной обрешётки

• Сталь: 08 ПС ХП, 1 класс покрытия цинком
• Толщина цинкового покрытия: не менее 18мкм
• Соответствует: ГОСТ 14918 и ГОСТ Р52246

Не вентилируемая	Вентилируемая	Уд. вес, кг./м.п.
Н-25
ОУ-25-0,7		0,66
ОУ-25-0,8		0,75
ОУ-25-1,0		1,05
ОУ-25-1,2		1,13
Н-45
ОУ-45-0,7	ОУВ-45-0,7	0,92
ОУ-45-0,8	ОУВ-45-0,8	1,05
ОУ-45-1,0		1,31
ОУ-45-1,2		1,57

Особенности производства «БалтПрофиль»

• Линия, длиной 21м, с 15-ти клетевым профилегибочным инструментом и перфорирующим устройством для термопрофилей, которая позволяет изготавливать профиль в полном соответствии с заданными геометрическими параметрами, и отклонением не более 1мм на 1м длины.
• Самая большая номенклатура типоразмеров в России.
• Возможность изготовления под заказ от 3 дней.
• Стандартные позиции всегда есть на складе, забрать можно в день заказа.
• Удобный подъезд радом с КАД.
• Соответствие ГОСТ и ISO.
• 3D моделирование сооружений.
• Помощь в монтаже, осуществление авторского надзора.
• Изготовление фасонных деталей размеров до 2,5 м.
• Маркировка всех элементов в соответствии с документацией.

Наши специалисты ответят на все возникающие вопросы по строительству домов по технологии ЛСТК по бесплатному телефону: 8 (800) 500-57-41

Вас может заинтересовать

• Кровельные системы из ЛСТК
• Z-профиль
• Профиль направляющий

Появился вопрос?

Если хотите узнать стоимость, интересует технология или документация.

Имя:

E-mail *

Телефон:

Ваш вопрос

Нажимая на кнопку «Задайте вопрос менеджеру», я даю согласие на обработку моих персональных данных

Профиль 11 Металлический каркас | Рамка Назначение

21 Reviews

Артикул: MD-META-X011

Тонкая черная рамка подчеркивает фотографии или отпечатки.

Наш металлический профиль 11 представляет собой высококачественную металлическую фоторамку, похожую на Nielsen Profile 12, но не такую ​​высокую. Благодаря небольшому 13/32-дюймовому шпунту эта рамка идеально подходит для небольших изделий.

Если вам нужно серебро или немецкое серебро, обратите внимание на металлический каркас Nielsen 11.
Если вам нужна более высокая металлическая рама, обратите внимание на металлический профиль 12.

Опции рамки

Тип кадра

---

Цвет рамы

Mayout & Color

Layout

Одиночный коврик

Double Mat

Triple Mat

NOT MAT

---

Параметры MAT

Тип

Papermat- WC 4Ply Mat Board

Цвет мата

---

---

4Ply Crescent Select предлагает самый широкий выбор цветов.

Музей 4Ply RagMat Crescent — самый архивный.

Размер рамы и коврика

Популярные размеры

Индивидуальные размеры

Популярные размеры

Популярные размеры

Стекло/акрил

​

Стекло 2,5 мм, прозрачное для фоторамок

Остекление рам имеет решающее значение для сохранения и защиты рамы художественные работы, фотографии и гравюры. Пункт назначения кадра содержит разнообразие высококачественного акрилового и стеклянного рамного остекления опции.

Подложка

​

Обычная пена 3/16

Качественная подложка для рамы защищает ваше искусство и делает его легче монтировать отпечатки и фотографии. Выбрать из кадра Выбор направления обычного и архивного качества опорные доски.

Комплект для подвешивания на металлической раме диаметром 34 дюйма (боковая загрузка)

Полный комплект для подвешивания на тросе, специально разработанный для надежного подвешивания металлические рамы с боковой загрузкой. Несколько длин доступны для подходит практически для любого размера металлической рамы для картин с боковой загрузкой.

Входит в комплект рамы.

$1,99 СВОБОДНО при покупке полной рамы

Дополнительные насадки для рамы
(распорки, маты-пустышки и дополнительное стекло)

Показать опции

Обзор и добавить в корзину

.

рама	Профиль 11 Матовый черный
MAT BOAD	FALSE
GLASER OR ACRYLIL
Обычный пенопласт 3/16

Цена за 1 шт.0083 Qty Unit Price Total Price 4 $13. 91 $55.64 10 $13.18 $131.80 25 $12.60 $315.00 50 $12.30 $615.00 100 $12.01 $1,201.00

4 Common Hollow Metal Frame Profiles

Полые металлические рамы формируются из плоских стальных листов различной толщины, образуя так называемый «профиль». В зависимости от производителя существует множество профилей, которые могут быть сформированы. Однако для большинства проемов можно использовать набор обычных полых металлических рамных профилей.

Что это такое и каково их применение?

Это 4 наиболее распространенных полых металлических рамных профиля:

1. Одинарный шпунт
2. Двойной шпунт
3. Двойной выход
4. Отверстие в корпусе

1. Профиль с одним шпунтом



Профиль полого металлического каркаса с одним шпунтом получил свое название из-за того, что рама имеет только один единственный шпунт (чтобы узнать, что такое «фальц», прочитайте нашу предыдущую запись в блоге на терминология полого металлического каркаса). Шпунт получит дверь. Одинарные шпунтовые рамы обычно требуются в проемах с общей толщиной стенки 3-1/2 дюйма или менее. Одиночный шпунт можно использовать для стен толщиной более 3-1/2″ в глубину, и его можно указать, когда важна эстетика.

2. Профиль с двойным шпунтом



Профили с двойным шпунтом являются наиболее распространенным профилем полого металлического каркаса , который используется. Полая металлическая рама с двойным шпунтом также получила свое название из-за того, что рама имеет два шпунта. Эти шпунты могут быть указаны как , равные , или , не равные по размеру.

Размеры фальца определяются толщиной двери, которая будет использоваться в каждом фальце. Как правило, двери имеют толщину 1-3/4″. Фальц для этих дверей будет 1-15/16″. Дополнительные 3/16″ позволяют устанавливать глушители или клейкую прокладку, при этом дверь можно закрыть заподлицо с лицевой стороной рамы.

При одинаковом профиле шпунта размеры шпунта будут одинаковыми (или «равными»). На неравном профиле шпунта шпунты имеют разные размеры: один шпунт обычно имеет размер 1-15/16″ для двери толщиной 1-3/4″, а другой шпунт будет 1-9/16″ для двери толщиной 1-3/4″. при необходимости получите дверь толщиной 1-3/8″. Различные производители могут иметь одинаковые или неравные рамки для шпунта.

Обычно в двойную фальцевую раму устанавливается только одна дверь. Однако в таких ситуациях, как сообщающиеся двери между гостиничными номерами, можно использовать одинаковую фальцевую раму, когда дверь установлена ​​в обоих фальцах.

3. Профиль с двойным выходом



Профили с полым металлическим каркасом с двойным выходом используются в проемах, которые часто представляют собой парные противопожарные перегородки, разделяющие коридоры. Их часто называют сквозными коридорными проемами. Профили каждого косяка противоположны друг другу. Это позволяет дверям открываться в противоположных направлениях. Они помогают контролировать трафик, проходящий через коридор. Транспорт может проталкиваться через проем независимо от того, с какой стороны он приближается к проему.

Головка рамы также уникальна тем, что упор рамы находится напротив каждой стороны двери. См. рисунок ниже .

См. также типичные размеры двойного выходного профиля ниже.

Косяк

Глава

4.

Профиль обрамляющего проема



Профиль обрамляющего проема представляет собой профиль без упора. Этот рамный профиль чаще всего используется в проемах, где не будет использоваться дверь. Он обеспечивает чистый законченный вид проема в стене, через который будут проходить люди, но не требуется никакой защиты.

Профиль с коробчатым открыванием также используется для дверей двойного действия (дверей, открывающихся внутрь и наружу). Подумайте о кухонной двери ресторана, через которую постоянно входит и выходит персонал. Поскольку на раме нет упора, дверь может поворачиваться в любую сторону, обычно на пружинных петлях или шарнирах.

Заключение

Эти 4 полых металлических рамных профиля обычно подходят для проемов в здании. Доступны индивидуальные варианты для удовлетворения уникальных обстоятельств или других типов проемов, таких как карманные дверные рамы, когда дверь скользит в полость в стене. Каждый профиль рамы будет иметь определенные размеры и требования, о которых необходимо знать.
