Размеры фанеры | Основные размеры листов фанеры
Размеры фанеры обычно подразделяют на два типа – стандартные и нестандартные. К стандартным размерам фанеры относятся те листы, ширина которых составляет 1220 или 1525 мм. При этом длина листа стандартных размеров также может варьироваться от 2500 мм до 1525 мм. Как правило, производятся прямоугольные листы фанеры – 2440х1220мм и квадратные – 1525х1525мм. Максимальный размер длины листа большинства производителей составляет 3660 мм. Такие размеры листа относятся к отдельной категории – большеформатная фанера.
| Стандартные форматы фанеры, мм | Большеформатная фанера, мм |
1220х1220 1525х1220 1525х1525 | 1830х1525 2440х1220 2500х1250 3000х1500 3050х1525 |
При этом предельное отклонение геометрических размеров фанеры регламентируется ГОСТ 3916.
| Длина (ширина) листов фанеры, мм | Предельное отклонение, мм |
| 1200, 1220, 1250 | +/- 3,0 |
| 1500, 1525, 1800, 1830 | +/- 4,0 |
| 2100, 2135, 2440, 2500 | +/- 4,0 |
| 2700, 2745, 3050, 3600, 3660 | +/- 5,0 |
ГОСТ также регламентирует предельные отклонения по толщине фанеры:
| Номинальная толщина фанеры, мм | Слойность фанеры, не менее | Шлифованная фанера | Нешлифованная фанера | ||
| Предельное отклонение, мм | Разнотолщинность | Предельное отклонение, мм | Разнотолщинность | ||
| Фанера 3 мм | 3 | +0,3/-0,4 | 0,6 | +0,4/-0,3 | 0,6 |
| Фанера 4 мм | 3 | +0,3/-0,5 | +0,8/-0,4 | 1,0 | |
| Фанера 6 мм | 5 | +0,4/-0,5 | +0,9/-0,4 | ||
| Фанера 9 мм | 7 | +0,4/-0,6 | +1,0/-0,5 | ||
| Фанера 12 мм | 9 | +0,5/-0,7 | +1,1/-0,6 | ||
| Фанера 15 мм | 11 | +0,6/-0,8 | +1,2/-0,7 | 1,5 | |
| Фанера 18 мм | 13 | +0,7/-0,9 | +1,3/-0,8 | ||
| Фанера 21 мм | 15 | +0,8/-1,0 | +1,4/-0,9 | ||
| Фанера 24 мм | 17 | +0,9/-1,1 | +1,5/-1,0 | ||
| Фанера 27 мм | 19 | +1,0/-1,2 | 1,0 | +1,6/-1,1 | 2,0 |
| Фанера 30 мм | 21 | +1,1/-1,3 | +1,7/-1,2 | ||
Как видно из таблицы номинальная толщина фанеры варьируется от 3 до 30 мм.
Однако, специализированными предприятиями выпускается «авиационная фанера» толщиной от 1 мм. Такая фанера имеет специализированное применение и регламентируется ГОСТ 102-75.
В зависимости от марки размеры листов фанеры подразделяются:
Фанера ФК – 1525х1525, 1830х1525.
Фанера ФСФ – 1220х2440, 2500х1250, 3000х1500, 3050х1525.
Другие статьи
Характеристики фанеры
Технические характеристики различных марок фанеры.
Виды фанеры
Подбор нужного вида фанеры для различных работ.
Лазерная резка фанеры
Описание процесса лазерной резки фанеры
Укладка фанеры на деревянный пол
Технология укладки фанеры на деревянный пол
Марки фанеры
Выбираем правильную марку фанеры по различным критериям.
Фанера для опалубки
Выбор и использование фанеры для опалубки.
Таблицы веса и плотности ДСП
Параметры веса и плотности ДСП в зависимости от толщины листов
Вес ОСБ плиты
Вес и плотность листов ОСБ.
Мебельная фанера: характеристики и применение
Особенности работы с мебельной фанерой.
Прессованная фанера
Описание технологии производства прессованной фанеры
Виды гибкой фанеры
Разновидности гибкой фанеры и их применение.
Укладываем фанеру на пол под линолеум
Подробное описание и рекомендации укладки фанеры на пол под линолеум.
Полки из фанеры своими руками
Монтаж и установка полок из фанеры.
Гнутая фанера
Гнутая фанера. Технологии и методы изгиба фанеры.
Авиационная фанера
Авиационная фанера. Использование, производство и маркировка авиационной фанеры.
Декоративная фанера
Декоративная фанера. Подробное описание и виды декоративной фанеры.
Строительная фанера
Строительная фанера – описание материала. Характеристика строительной фанеры.
Сколько стоит фанера?
Стоимость фанеры в зависимости от ее характеристик. Выбор оптимальной фанеры для проведения определенных работ.
Вес фанеры. Плотность фанеры.
Вес фанеры различной толщины. Плотность березовой и хвойной фанеры.
Производство фанеры, изготовление фанеры.
Технологические процессы производства фанеры от подготовки древесины до упаковки готовых листов.
1 | 2
Все статьи
Форматы нестандартные
Перейти к новому. Нужно печатать чертежи нестандартных форматов на плоттере. Все было хорошо, успешно печатала целый год. Сейчас возникла проблема при добавлении новых нестандартный листов. Всё делаю как прежде, ввожу размеры на вкладке “Дополнительные свойства”, лист добавляется, но размеры уже не меняются!!! И на картинке тоже!
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Нестандартные форматы развития HiPo – живопись, театр, музыка
- Форматы чертежей
- HP LaserJet Enterprise MFP M630 – Поддерживаемые типы и форматы бумаги
- Нестандартные форматы рекламы
- Длинномерный чертеж и нестандартные форматы листа
- Размеры бумаги
Перенос нестандартных форматов листов “DWG To PDF.pc3” - Нестандартные подходы, форматы и локации
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Создание нестандартных форматов бумаги для печати в Windows
youtube.com/embed/IekS5T-gl0k” frameborder=”0″ allowfullscreen=””/>Нестандартные форматы развития HiPo – живопись, театр, музыка
Издание книг Издание книг, пошаговая инструкция Подготовка к изданию книги Как издать книгу, и где Как издать книгу, вопросы и ответы Печать книг: советы автору Печать книг недорого Издание книг. Он-лайн конструктор ч1 Издание книг. Он-лайн конструктор ч2 Издание книг. Он-лайн конструктор ч3 Издание книг. Он-лайн конструктор ч4 Издание книг.
Он-лайн конструктор ч5 Издание книг. Он-лайн конструктор ч6 Издание книг. Он-лайн конструктор ч7 Издание книг. Он-лайн конструктор ч8 Издание книг. Он-лайн конструктор ч9 Вёрстка Главная страница Верстка Верстка: наш cертификат качества Как оценить стоимость верстки Цены на допечатную подготовку и верстку Процесс верстки Стадии верстки Правила верстки Общее представление о верстке Верстка книг Три этапа верстки книги Допечатная подготовка Печать книг, журналов и каталогов Цены на печать Печать каталогов Образцы печати Печать буклетов Печать журналов Печать книг, пошаговая инструкция Печать книг: советы автору Печать книг недорого Как напечатать каталог продукции Печать каталога недорого Печать каталога, где и как Сроки печати каталога Стоимость печати каталога Печать каталога, какова цель Изготовление каталогов.
Отделка Изготовление каталогов. КБС Изготовление журналов. Форматы Изготовление журналов. Концепции Изготовление журналов. Формула Изготовление журналов. Размеры Изготовление журналов. Полоса Изготовление журналов. Колонки Изготовление журналов. Толщина Изготовление журналов.
Заголовки Изготовление журналов. Реклама Изготовление журналов. Облик Изготовление журналов. Тема Изготовление журналов. Тираж Изготовление журналов. Шрифты Изготовление журналов. Иллюстрации Изготовление журналов. Композиция Изготовление журналов. Принципы композиции Изготовление журналов.
Модульная сетка Изготовление журналов массовых Изготовление журналов специальных Изготовление журналов. Редактирование текстов Изготовление журналов. Задачи редактирования Изготовление журналов. Признаки периодических изданий ч1 Изготовление журналов. Признаки периодических изданий ч2 Изготовление журналов. Информационные жанры ч1 Изготовление журналов. Информационные жанры ч2 Изготовление журналов. Информационные жанры ч3 Изготовление журналов.
Информационные жанры ч4 Изготовление журналов. Аналитические жанры ч1 Изготовление журналов. Аналитические жанры ч2 Изготовление журналов. Аналитические жанры ч3 Изготовление журналов. Аналитические жанры ч4 Изготовление журналов. Аналитические жанры ч5 Изготовление журналов. Аналитические жанры ч6 Изготовление журналов. Анализ статьи. Часть 1 Изготовление журналов. Часть 2 Изготовление журналов. Часть 3 Изготовление журналов.
Часть 4 Изготовление журналов. Работа редактора ч1 Изготовление журналов. Работа редактора ч2 Изготовление журналов. Работа редактора ч3 Изготовление журналов. Публицистические жанры ч1 Изготовление журналов. Публицистические жанры ч2 Изготовление журналов.
Публицистические жанры ч3 Изготовление журналов. Публицистические жанры ч4 Изготовление журналов. Задачи редколлегии ч1 Изготовление журналов. Задачи редколлегии ч2 Изготовление журналов. Работа над аппаратом ч1 Изготовление журналов. Работа над аппаратом ч2 Изготовление журналов. Виды изданий Изготовление журналов.
Постоянные компоненты ч4 Изготовление журналов. Шрифтовое оформление ч1 Изготовление журналов. Шрифтовое оформление ч2 Изготовление журналов. Использование цвета ч1 Изготовление журналов. Использование цвета ч2 Изготовление журналов. Эстетика оформления ч1 Изготовление журналов. Эстетика оформления ч2 Изготовление журналов. Эстетика оформления ч3 Изготовление журналов. Эстетика оформления ч4 Изготовление журналов. Эстетика оформления ч5 Изготовление журналов.
Эстетика оформления ч6 Изготовление журналов. Переносы и заставки Верстка сигнатуры и нормы Верстка книг. Титульный лист Верстка предисловия и введения Верстка книг Фронтиспис авантитул Верстка послесловия и примечаний Верстка книг. Аннотация Верстка затекстовых комментариев Верстка книг. Шмуцтитул и эпиграф Верстка указателей Дизайн журнала и его задачи Кто создает дизайн журнала Дизайн журнала и его создание Дизайн современного журнала Дизайн журнала.
Линия разворота ч1 Дизайн журнала. Линия разворота ч2 Дизайн журнала. Содержание Дизайн журнала. Разделы Дизайн журнала. Его аудитория Дизайн журнала. Его ниша Дизайн журнала. Его структура ч1 Дизайн журнала. Его структура ч2 Дизайн журнала и его модель Дизайн журнала. Декоративные элементы Дизайн журнала.
Графическое оформление Дизайн журнала. Иллюстрации Дизайн журнала. Поиск аудитории Дизайн журнала. Аппарат статьи ч1 Дизайн журнала. Аппарат статьи ч2 Дизайн журнала. Основные правила ч1 Дизайн журнала. Основные правила ч2 Дизайн журнала. Нетекстовые элементы ч1 Дизайн журнала. Нетекстовые элементы ч2 Дизайн журнала и литературные жанры ч1 Дизайн журнала и литературные жанры ч2 Дизайн журнала и оценка статьи ч1 Дизайн журнала и оценка статьи ч2 Дизайн журнала и тематический план Дизайн журнала и выбор шрифтов ч1 Дизайн журнала и выбор шрифтов ч2 Дизайн журнала и выбор шрифтов ч3 Дизайн журнала.
Типографические элементы ч1 Дизайн журнала. Типографические элементы ч2 Дизайн журнала.
Форматы чертежей
Чертежи на заказ Выполнение чертежей Перевод чертежей в Автокад Чертежи для лазерной резки Оцифровка чертежей Оцифровка схем. Выполнение чертежей по деталям Печать чертежей Распечатка чертежей А Преобразование чертежей Преобразование 2D в 3D. Визуализация объектов Цены Форматы чертежей. Кроме основных форматов допускается применение дополнительных форматов, образуемых увеличением коротких сторон основных форматов на величину, кратную их размерам. Обозначение произвольного формата составляется из обозначения основного формата и его кратности, например, А4х3, А3х7, А2х4 и т.
all-audio.pro – России и Японии следует развивать кооперацию в сфере малого и среднего бизнеса, искать нестандартные форматы.
HP LaserJet Enterprise MFP M630 – Поддерживаемые типы и форматы бумаги

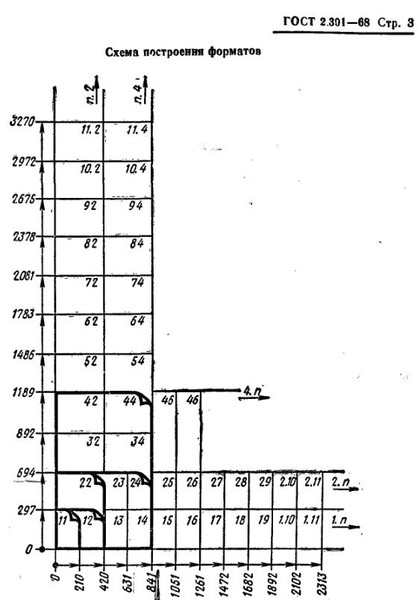

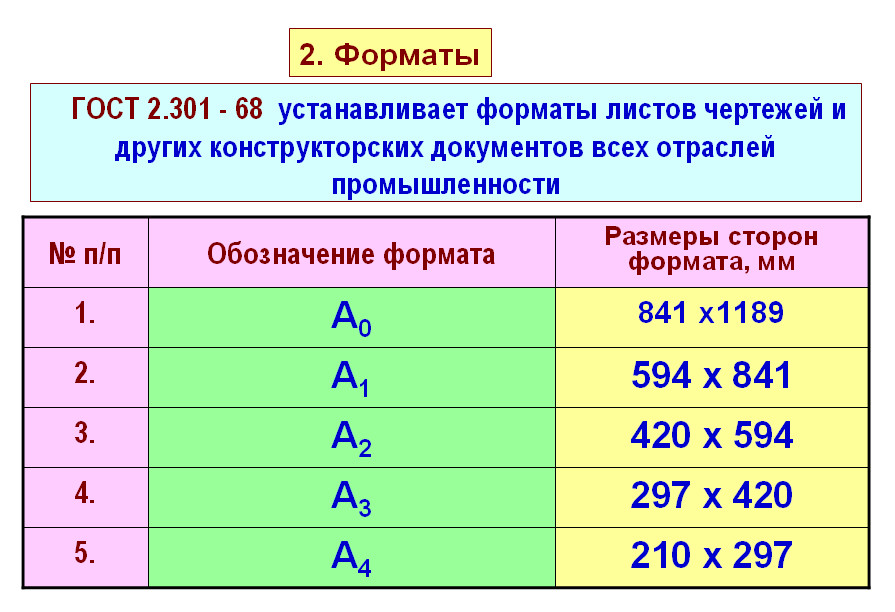

Чертежи выполняют на листах бумаги определенного размера формата. ГОСТ 2. Формат листа определяется размером внешней рамки, выполняемой тонкой линией. Внутренняя рамка проводится сплошной основной линией на расстоянии 20 мм от левой стороны внешней рамки и на расстоянии 5 мм от остальных сторон.
Форматы подразделяются на основные и дополнительные. К основным форматам относятся формат с размерами сторон x мм площадь 1 м 2 и другие форматы, полученные путем последовательного деления предыдущего основного формата на две равные части — линией, параллельной меньшей стороне предыдущего формата. Размеры сторон формата площадью 1 м 2 выбраны таким образом, чтобы при делении пополам большей стороны формата получался прямоугольник, подобный исходному. Дополнительные форматы образуются увеличением коротких сторон основных форматов в n раз, где n — целое число. Обозначение основных форматов состоит из буквы А и арабской цифры от 0 до 5.
Нестандартные форматы рекламы

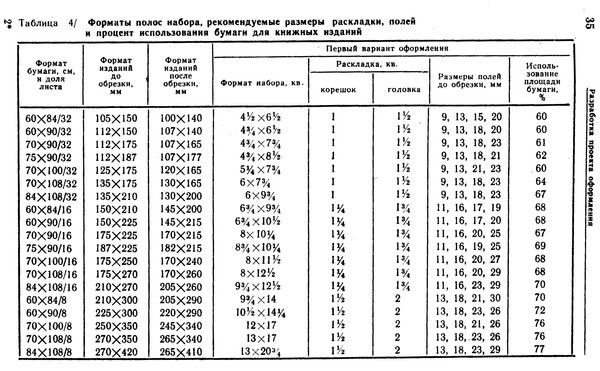

В полиграфии существует ряд стандартов, определяющих форматы бумаг, книг, конвертов и пр. Заказчику следует знать эти форматы для того, чтобы ещё на стадии принятия решения о заказе полиграфической продукции или создания оригинал-макета выбрать один из стандартных форматов соответствующего изделия. Это не значит, что невозможно изготовить нестандартные размеры изделий, но обычно любые нестандартные форматы обходятся дороже стандартных в результате повышенных отходов бумаги на их производство.
