Утепление ленточного фундамента несъемной опалубкой из пенополистирола

При возведении ленточных фундаментов из монолитного железобетона не обойтись без устройства опалубки. В традиционном понимании опалубка представляет собой ограждающую конструкцию чаще всего из деревянных конструкций, которая служит для придания точных геометрических параметров и положения в пространстве изделиям из бетона. После отверждения бетонного раствора опалубка удаляется. Однако есть альтернативный способ, позволяющий оставить опалубку в качестве составной части строительной конструкции.

Такая технология называется несъемной опалубкой ПЕНОПЛЭКС®. Этот способ позволяет сократить объем строительно-монтажных работ на один этап – исключить распалубливание, а самое главное – отпадает необходимость в деревянной опалубке, которая составляет значительную часть при производстве работ и далее по ходу работ утилизируется.

Уникальная технология с утеплителем ПЕНОПЛЭКС® помогает улучшить многие характеристики строительной конструкции. Несъемная опалубка ПЕНОПЛЭКС® также выполняет функцию теплоизоляции для фундаментной и цокольной частей будущего дома. Методика устройства несъемной опалубки уже давно и активно используются в Европе и это связано, в первую очередь, с энергоэффективностью возводимых строительных конструкций.

Несъемная опалубка для частного домостроения

Применение ленточного фундамента в частном домостроении обусловлено его универсальностью, надежностью и доступной ценой. Один из самых дорогих этапов создания малозаглубленного и заглубленного ленточного фундамента – это устройство опалубки для фундамента. Несъемная опалубка ПЕНОПЛЭКС® позволяет значительно удешевить и ускорить технологический процесс. Выступающая над поверхностью земли часть ленточного фундамента становится цоколем будущего дома, который уже утеплен качественной теплоизоляцией ПЕНОПЛЭКС®. Таким образом, данная технология позволяет соединить создание опалубки и утепление фундамента с цоколем в единый процесс.

Крепление несъемной опалубки ПЕНОПЛЭКС®

Крепление несъемной опалубки ПЕНОПЛЭКС® происходит с помощью универсальной стяжки.  Благодаря удлиняющему элементу стяжки можно регулировать толщину бетонной стяжки. Такая стяжка будет универсально использоваться как при устройстве фундаментов, так и при устройстве стен.

Вид универсальной стяжки в собранном и разобранном виде:

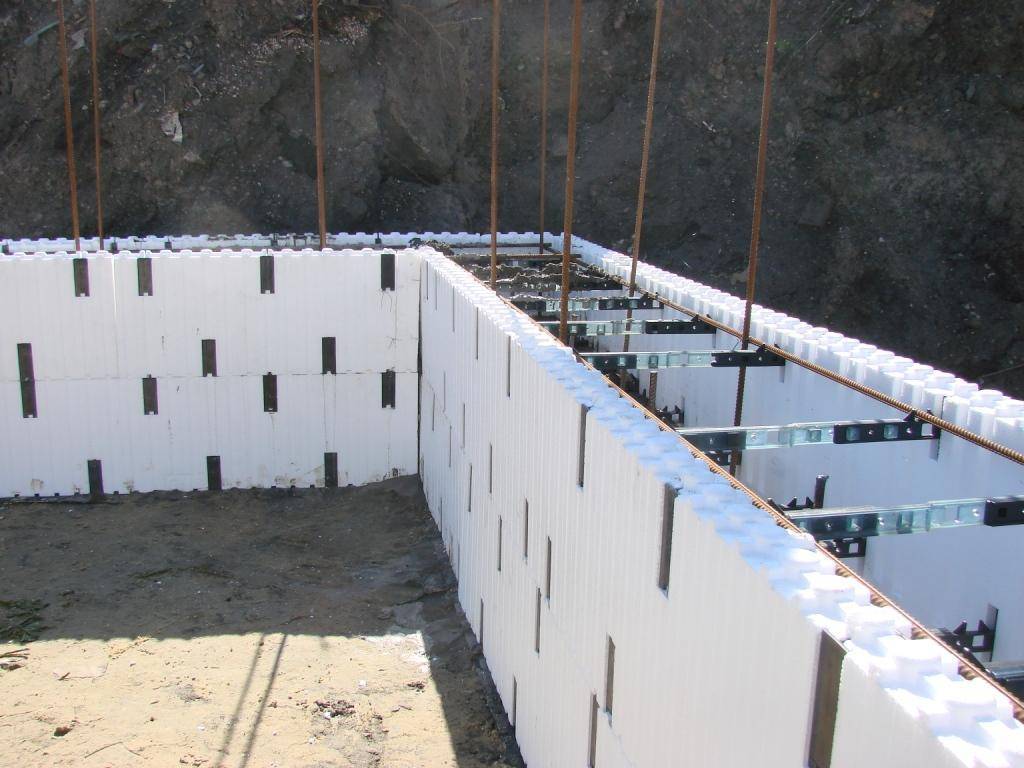

Устройство несъемной опалубки ПЕНОПЛЭКС® с применением универсальной стяжки, как правило, выглядит следующим образом:

1. Внешний слой: ПЕНОПЛЭКС®
2. Внутренний слой: ПЕНОПЛЭКС®
3. Универсальная стяжка несъемной опалубки
4. Арматурный каркас

Преимущества технологии несъемной опалубки ПЕНОПЛЭКС®:

• Ускорение проведения строительных работ. Ускоряется и упрощается строительство за счёт объединения нескольких операций в одной. Несущие конструкции и теплоизоляция монтируются за один технологический цикл.
• Экономия финансовых средств. Высоких затрат на опалубку, которая после демонтажа утилизируется, не потребуется. Утеплитель ПЕНОПЛЭКС® также позволяет получить ровную поверхность стен фундамента, что снижает расход бетонной смеси.
• Увеличение надежности конструкции. Главный элемент несъемной опалубки – надежный утеплитель ПЕНОПЛЭКС® впоследствии становится частью конструкции стен.
• Высокая прочность конструкции. Благодаря высокой прочности на сжатие (более 20 тонн на 1 м2) ПЕНОПЛЭКС® не проминается и не продавливается под действием бетонной смеси.
• Герметичность конструкции. Нулевое водопоглощение и ступенчатая кромка по периметру ПЕНОПЛЭКС® позволяет монтировать плиты максимально герметично друг к другу и исключить протечки воды и бетонной смеси.
• Защита от биоповреждения. Защищая несущие элементы конструкции от неблагоприятного воздействия внешней окружающей среды, биостойкая и экологичная теплоизоляция ПЕНОПЛЭКС® продлевает срок их эксплуатации.
• Исключение теплопотерь дома. Использование качественной теплоизоляции ПЕНОПЛЭКС® позволяет предотвратить промерзание грунта и поступление холода к фундаменту. Неизменный низкий коэффициент теплопроводности 0,034 Вт/м∙ºК ПЕНОПЛЭКС® исключает теплопотери дома через фундамент, соответственно внутренние помещения остаются теплыми.

Важным фактором, отличающим технологию несъемной опалубки от традиционного устройства ленточного фундамента, является то, что при этой технологии тепловой контур бетонного сердечника фундамента будет полностью замкнут. (это позволит сэкономить до 11 % тепловой энергии)



Стоимость устройства несъемной опалубки, по сравнению с обычной технологией будет примерно на 20% дешевле. В расчете, подразумевается, что ленточный фундамент будет теплоизолироваться и в том и в другом случае.

Технология монтажа

Этап 1. Земляные работы

1. Отрывается котлован/траншея, на дне которой укладывается слой геотекстиля;

2. Выполняется песчаная отсыпка с послойным трамбованием через каждые 100-150 мм. На этом этапе возможно предусмотреть устройство дренажной системы;

Этап 2. Сборка несъемной опалубки

Сборка начинается с угловых частей, далее собираются линейные элементы из опалубки плит ПЕНОПЛЭКС^®.

1. Разметка отверстий на плитах ПЕНОПЛЭКС^® для установки универсальной стяжки. Схемы разметки при различной высоте бетонного сердечника даны в Приложении №1 в Технологической карте.

2. Соединение между собой горизонтальных и вертикальных элементов из теплоизоляции с помощью клей-пены PENOPLEX^® FASTFIX^® и винтового крепежа, а также универсальных стяжек, которые устанавливаются в заранее просверленные отверстия. На этом этапе стяжки только нижнего ряда соединяются с помощью совмещения замов ответных частей (при необходимости используется удлинитель).

Этап 3. Устройство ленточного фундамента

1. Установка несъемной опалубки в проектное положение;

2. Укрепление угловых элементов с помощью подпорок, частичная обратная засыпка непучинистым грунтом;

3. Армирование согласно проекту. Арматурные стержни устанавливаются на фиксаторы на нижний ряд стяжек. Армирование бетонного сердечника производится в горизонтальной и вертикальной плоскостях. В случае заливки бетонной смеси в несколько этапов (при высоте ленты более 585 мм), оставляют выпуски арматуры, которые соединяются с арматурой нового слоя;

4. Соединение стяжек верхнего ряда;

5. Работы по укладке бетонной смеси производятся горизонтальными слоями по всей площади ленты. Выгружаемую бетонную смесь распределяют по форме, обеспечивая затекание смеси под арматуру и в труднодоступные места с применением глубинного вибратора. Работы ведутся непрерывно в одном направлении с тщательным уплотнением. Время на распределение и укладку смеси в нормальных условиях не должно превышать 1 часа. Заливка может осуществляться в несколько этапов.

Использование универсальной стяжки совместно с плитами ПЕНОПЛЭКС ФУНДАМЕНТ® в качестве несъемной опалубки позволяет:

• Выставить точные размеры и минимизировать перерасход бетонной смеси.
• Минимизировать трудовые затраты. Монтаж с помощью универсальных стяжек удобен и прост.
• Закрепить арматуру прямо на стяжки, что значительно упростит монтаж.
• Теплоизолировать фундамент как с внешней, так и с внутренней стороны, что существенно сократит тепловые потери. При отоплении нет необходимости прогревать весь объем фундамента.
• Реализовать конструкцию сложного фундамента (например, ленточного в форме тавра)
• Сократить сроки производства работ и материальные издержки.

Несъёмная опалубка

Несъемная опалубка из пенопласта – конструкция, состоящая из пенопластовых панелей, объединенных между собой в элемент коробчатой формы. В дальнейшем, элементы служат основой для заливки бетонной смеси. При затвердевании, панели остаются частью стены в качестве утеплителя. Строительство дома значительно упрощается, так как при данном способе в одном технологическом цикле объединяется несколько операций.

Скачать каталог (1,5 Mb, PDF)

Преимущества технологии несъемной опалубки.

Технология строительства с применением системы несъемной опалубки из пенополистирола используется в мировой практике возведения жилых зданий и объектов промышленного и социального назначения. Предлагаем Вам ознакомиться с рядом преимуществ строительства с применением технологии несъемной пенополистирольной опалубки:

• Здания, построенные по технологии несъемной опалубки имеют небольшой вес, а соответственно фундамент для таких сооружений менее громоздкий и тем самым более дешевый, чем, к примеру, фундамент под строение из кирпича.

• При монтаже стен не требуется высококвалифицированная профессиональная бригада каменщиков.

• При возведении коттеджей не требуется специальное грузоподъемное оборудование, спецтехника требуется лишь в случае строительства особо крупных объектов.

• Поскольку стены из несъемной опалубки имеют удобную геометрию (особенно углы), убирается целый процесс штукатурных работ, при котором практически невозможно ровно вывести поверхность. Такой метод значительно экономичнее и менее трудоемкий.

• Монтаж электропроводки и кабельных систем отличается удобством и простотой исполнения.

Видео

В представленных видеосюжетах рассказывается о технологии постройки и преимуществах зданий из несьемной опалубки

Преимущества здания, из несъемной опалубки.

• В процессе эксплуатации здания существенно снижаются затраты на отопление в зимний период. В летний период эксплуатации здания не требуется систем кондиционирования воздуха благодаря низкой теплопроводности стены.

• Благодаря небольшому весу здания (300-350 кг/м2 стены) нагрузка на фундамент минимальная, что увеличивает долговечность фундамента и уменьшает стоимость.

• Показатель акустической изоляции стены из несъемной опалубки, без внешней и внутренней отделки, отвечает всем требованиям санитарных норм. После отделки этот показатель может снизиться, что положительно сказывается на уровне комфорта. Следует отметить, что звукоизоляция уже изначально является свойством стены из несъемной опалубки, тогда как в зданиях, построенных с помощью других строительных материалов, на это требуются дополнительные затраты.

• Пенополистирол является диффузионно-свободным материалом, стены дома построенного по технологии несъемной опалубки обладают способностью “дышать”, что положительно влияет на микроклимат внутри помещения.

• Несъемная опалубка из пенополистирола неподвержена влиянию климатических особенностей природы. Снег, дождь, ветер и мороз не вызывают деформацию и потерю качества блоков опалубки, поэтому для ее хранения не требуются крытые площади хранения.

Не подвержена воздействию микроорганизмов и перепаду температур

Низкая себестоимость (по сравнению с элементами из традиционных материалов)

Не смотря на свою прочность материал достаточно лёгок

Сохраняет тепло зимой и предотвращает перегрев летом

Время постройки здания составляет, в среднем, от 30 до 50 рабочих дней

Материал не содержит токсичных веществ и экологически безопасен.

Материал, производимый на нашем заводе имеет санитарно-эпидемиологический сертификат

Закажите обратный звонок (3452) 694-800 или позвоните нам с 09:00 до 18:00

Качественная пенопластовая опалубка для фундамента

Тот, кто хоть раз собирал своими руками деревянную опалубку для заливки фундамента бетоном, может подтвердить сложность и кропотливость работы с деревом в таком тонком деле, как изготовление формы для заливки. Это еще раз подтверждает, насколько полезной и удачной оказалась идея использовать экструдированный пенополистирол или опалубку из пенопласта при обустройстве фундамента.

Преимущества опалубки из пенопласта

Полистирол на первый взгляд не выглядит лучшим материалом, из которого можно сделать опалубку фундамента, он мягкий и податливый, не выдерживает нагрузки так же хорошо, как дерево или металл. Но на практике пенопластовая основа обладает очень ценными качествами:

• Чрезвычайно низкий коэффициент теплопроводности обеспечивает отличную изоляцию бетонного массива фундамента, в этом случае нет необходимости в дополнительных плитах ЭППС;
• Благодаря пенопластовой структуре пенопласт является мягким и податливым материалом, любое давление мерзлых пучинистых грунтов будет частично компенсироваться деформацией пенопластовой опалубки;
• Несмотря на ячеистую структуру, полимер обладает хорошими гидроизоляционными свойствами, при этом, в отличие от любых других пенопластов, практически не впитывает воду.

Комментарий! При всех своих положительных качествах пенопластовые и пенополистирольные конструкции могут разрушаться под воздействием кислорода воздуха и ультрафиолетового излучения, а значит, поверхность необходимо тщательно покрыть защитным слоем.

Как собрать несъемную опалубку из пенополистирола своими руками

Строительство фундаментов зданий различного назначения не обходится без применения опалубки. Представляет собой каркасную конструкцию с пустотами между досками или плитами. В пустоты заливается бетон, а после его высыхания опалубка снимается. В дальнейшем с фундаментом проводятся мероприятия по гидроизоляции, утеплению и другие защитные действия. Развитие современного строительства позволяет снизить стоимость материалов, ускорить процесс за счет новых технологий. К таким новым продуктам относится несъемная опалубка из пенополистирола. Сборка конструкции осуществляется в короткие сроки, а соорудить ее можно своими силами.

Опалубка для фундаментов из пенополистирола

Общий принцип устройства опалубки из полистирола или пенополистирола такой же, как и для деревянных или металлических конструкций. Основное отличие заключается в том, что вместо металлических или деревянных досок в основе опалубки используются листы полистирола высокой плотности. В отличие от готовых блоков, из которых складывается стена здания и заливается бетоном, для фундамента используется пенопластовая опалубка в виде пары плит, скрепленных между собой металлическими распорками. Такую пару достаточно установить в подготовленную траншею, выровнять и зафиксировать.

Номенклатура стандартных блоков пенопластовой опалубки

Среди множества вариантов комплектующих для обустройства пенопластового каркаса опалубки чаще всего используются два вида опалубки в виде готовых сборных блоков:

1. Комплекты с регулируемое расстояние между панелями из пенопласта. При этом на усмотрение мастера ширина фундамента может быть 200 или 250 мм, соответственно при размере плиты 118х28 см объем одного такого блока составит 50 и 83 литра. Ширина изменяется за счет использования скользящих перемычек или распорок;
2. Комплекты с фиксированной шириной ленты фундамента, с одинаковыми размерами пенопластовой плиты, расстояние между стенами 15, 30, 40 см. Во всех случаях площадь боковой поверхности составляет 34 дм2.

Для информации! На торцевой поверхности пенопластовых плит имеются пазы и углубления, что позволяет собирать несколько блоков в единую конструкцию, как по горизонтали, так и по вертикали.

Такой способ соединения обеспечивает устойчивое, надежное взаимное расположение блоков под нагрузкой при заливке бетоном. Соответственно, нет необходимости в дополнительных системах крепления. Внутренние распорки, скрепляющие две плиты в один блок, могут быть изготовлены из армированного пластика или металла. В любом случае после заливки бетона они остаются внутри фундамента, но на прочность и устойчивость ленты фундамента не влияют. В ряде случаев наружная поверхность пенопластовых плит выполнена в виде поперечного ряда канавок, выступов или волн.

С помощью таких пеноблоков можно сделать практически любой тип современного фундамента, от ленточного до свайно-ростверкового.

Строим фундамент из пеноблоков

Технология изготовления стеновых коробчатых блоков непригодна для использования в строительстве фундамента. После укладки 4-5 рядов блоков стеновая опалубка заливается бетонным раствором, получается бетонный «каркас», пронизанный пенопластовыми элементами. В этом случае ажурная бетонная стеновая конструкция, покрытая пенополистиролом, слишком слаба, чтобы выдержать вес здания в 100 тонн. Фундамент остается фундаментом, он должен быть прочным и жестким, поэтому вне зависимости от того, используется деревянная или пенопластовая опалубка, конструкция фундаментной системы должна быть монолитной и тяжелой.

Чтобы сделать опалубку из пенополистирола для фундамента своими руками, необходимо выполнить несколько стандартных операций. Первым делом необходимо выкопать траншею на запланированную глубину фундамента плюс толщину выравнивающей подушки. Стенки траншеи зачищают и выравнивают в вертикальной плоскости. Специалисты рекомендуют в обязательном порядке проложить дренажную трубу и укрепить дно слоем щебня. Мягкая опорная поверхность пенопластовых плит не позволяет устанавливать опалубку непосредственно на гравий или щебень. Поэтому перед установкой элементов опалубки рекомендуется сделать бетонную подготовку или присыпать ее слоем песка на промежуточном листе геотекстиля.

Если по проекту фундамента требуется установка второго ряда поверх первого ряда опалубочных блоков, необходимо тщательно выровнять бетонную подготовку или слой песчаной подсыпки по горизонтали. В противном случае соединить герметичные пенопластовые плиты будет достаточно сложно из-за появления больших зазоров и несовпадений в плоскости соединения.

Обычно размеры траншеи под опалубку из пенопласта вырезают на 10-15 см шире готового блока. Это позволяет установить пару дистанционных пенопластовых плит с минимальным объемом полости подвала. После сборки всей конструкции пазухи засыпают тощей глиной с песком с небольшим уплотнением путем ручной трамбовки.

По мере заливки бетона массу разравнивают и продавливают между элементами арматуры отвалами или трамбовками так, чтобы жидкий бетонный раствор тщательно заполнил весь объем опалубки без образования пустот. По мере заполнения пеноформы пазухи фундамента дополнительно заливают и уплотняют, чтобы компенсировать дробящее воздействие бетона на стенки опалубки.

После застывания бетона ту часть фундамента, которая находится над уровнем земли, необходимо закрыть металлической сеткой с мелкой сеткой и оштукатурить песчано-цементным раствором. Таким образом, фундамент и все здание будут быть защищенным от проникновения в помещения мышей и крыс, для которых мягкий пенополистирол не является препятствием.

Плюсы и минусы конструкции

Как опалубка из пенополистирола имеет ряд преимуществ. Понятие «несъемная» опалубка означает, что опалубочные блоки не демонтируются после застывания бетона. Монтаж не требует использования специальной строительной техники.

Преимущества несъемной опалубки для пенополистирольного фундамента:

1. Легкость и прочность конструкции. По своей структуре пенополистирол напоминает пробковый материал. Несмотря на кажущуюся хрупкость, из таких блоков можно лить стены высотой до 3 м.
2. Универсальность: пенополистирольные блоки выпускаются стандартных размеров и могут использоваться для возведения самых разных конструкций.
3. Минимальные затраты времени на монтаж: нет необходимости в квалифицированных специалистах, механизм сборки выполнен по принципу конструктора.
4. Для армирования в компонентах предусмотрены канавки для армирования.
5. Материал практически не впитывает воду.
6. Поддерживает постоянную температуру затвердевающего бетона. При заливке фундамента в холодное время года нет необходимости защищать бетон от промерзания.
7. Возможность монтажа коммуникаций перед установкой блока.
8. Качественный состав исключает гниение, не привлекателен для насекомых и грызунов.
9. Термостойкость, долговечность.
10. Снижение сметы до 30%.

Следует отметить недостатки опалубки из пенополистирола:

1. На этапе монтажа необходимо сделать заземление, так как пенополистирол является диэлектриком.
2. Разрушается при взаимодействии с органическими растворителями (смолы, керосин, ацетон, спирт).
3. Установку и заливку бетона необходимо производить при температуре не ниже +5°.
4. Если для перемешивания бетона используется обычная бетономешалка, процесс замедлится. Лучшим решением будет использование бетононасоса.
5. Материал условно экологически чистый за счет обработки антипиренами, малогорюч, но при горении выделяет ядовитые газы.
6. Требуется наружная облицовка, прямые ультрафиолетовые лучи способствуют снижению прочности материала.

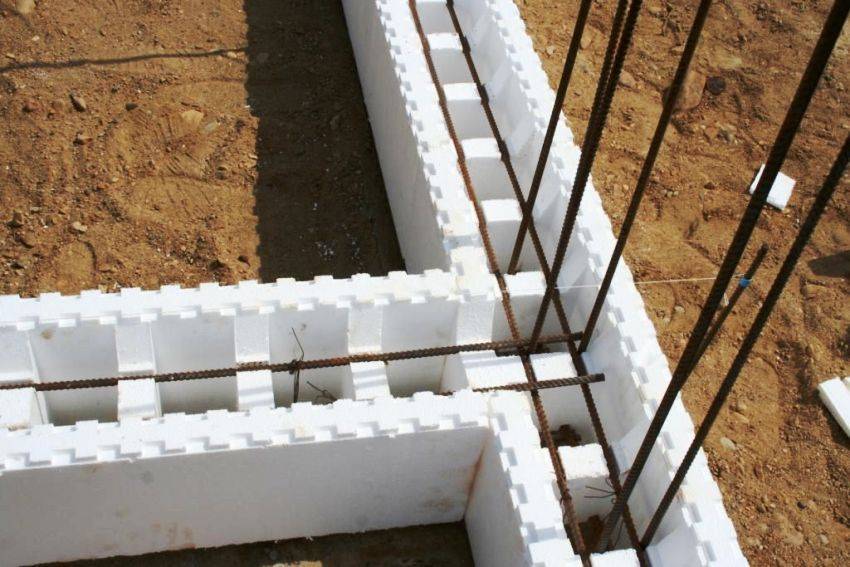

На фото несъемная опалубка из пенополистирола:

Блоки и комплектующие для монтажа пенополистирольной опалубки можно приобрести в крупных строительных магазинах или заказать через интернет. Стандартная длина блоков 500-1250 мм, ширина и высота 250-300 мм. Фирмы, которые специализируются на производстве и реализации данной техники, могут предоставить заказчику весь пакет услуг. Покупка материалов у производителя обычно более выгодна из-за отсутствия наценок.

Перед покупкой материалов для опалубки необходимо рассчитать количество блоков с учетом того, что они будут обрезаны при монтаже и подгонке. Также стоит учитывать возможные повреждения. Поэтому проще предусмотреть запас уже при покупке. Важно брать все необходимые комплектующие от того же поставщика, что и опалубочные блоки. Есть вероятность, что разные фирмы имеют разные способы крепления и типоразмеры.

Виды пенопластовой опалубки

Блок-панели собираются как детский конструктор
Несъемную опалубку можно разделить по сфере применения и конструктивным особенностям. По сфере применения опалубки делятся на используемые для возведения фундамента, возведения стен и возведения перекрытий.

По конструктивным особенностям рассматриваемые конструкции для монолитного строительства делятся на блочные и панельные.

Опалубка из пенопласта похожа на детский конструктор. Он состоит из блоков, которые соединяются друг с другом и защелкиваются с помощью пазов. Между стенками из материала остается пространство, куда заливается бетон. В дальнейшем такая конструкция требует дополнительной внешней отделки для защиты от пагубного воздействия факторов внешней среды. Советы по использованию несъемных конструкций для возведения стен дома смотрите в этом видео:

Панельные конструкции представляют собой изделия из пенопласта, которые соединяются с двух сторон при помощи армирующей сетки. В этом случае бетонный раствор заливается поверх блоков, а не внутрь, как в блочной опалубке. В результате получается, что плиты покрыты цементом по всему объему. Этот вид наиболее надежен при строительстве домов.

Благодаря тому, что панели полностью покрыты бетоном, их не нужно обрабатывать в дальнейшем.

Несъемная опалубка своими руками

Чтобы окончательно убедить вас в удобстве использования опалубки из пенополистирола, приведу пошаговую инструкцию, как установить несъемную опалубку своими руками Руки. Работа состоит из нескольких последовательных этапов, но вкратце сборка несъемной опалубки из пенополистирола напоминает игру в конструктор «Лего»: пошаговое соединение деталей специальным замком.

• Первым этапом любого строительства является проектирование будущего здания. Дизайн-проект дома должен включать в себя подробный чертеж, план с указанием размеров и расстояний между стенами и по периметру здания.
• Перед началом строительства необходимо подготовить основание для заливки фундамента. Участок необходимо выровнять, очистить от сора, мусора, при необходимости удалить деревья, кустарники и их корневые системы.

• Руководствуясь планом, выкопайте траншею под фундамент по периметру будущего дома. На этом же этапе необходимо вырыть траншеи в местах расположения перегородок и несущих конструкций. Глубину и ширину траншеи определяют в зависимости от типа используемого фундамента. Ширина траншеи складывается из двух параметров: ширины слоя бетона и ширины несъемной опалубки. В случае использования листов пенополистирола ширина опалубки будет не более 10 см.
• Насыпьте толстый слой дренажного песка на дно траншеи. Обязательно поверх песка аккуратно уложите слой гидроизоляции. Данным этапом нельзя пренебрегать, чтобы грунтовые воды не разрушили ваши старания раньше времени, отчего фундамент даст усадку и весь дом перекосится.

• Аккуратно уложите первый слой пенополистирола, тщательно измерив горизонтальные и вертикальные линии с помощью строительного уровня. Соедините листы материала между собой с помощью специальных замковых соединений, входящих в комплект, или просто загерметизируйте пенополиуретаном. Обратите внимание на монтаж первого слоя, ведь он принципиальный, от его ровности зависит успех всей конструкции.
• Последующие слои укладывать со смещением швов не менее чем на треть длины листа. Эта технология позволит сделать кладку более прочной и надежной.

• В швеллеры, полученные в опалубке, установить горизонтальные арматурные стержни, а в колодцы – вертикальные. Места пересечения прутьев соедините обычной проволокой, так каркас будет прочнее и надежнее.
• Через каждые три слоя пенополистирола заливается бетон и просушивается. Частота заливки бетона объясняется необходимостью заполнения всех пустот, без зазоров. С этой же целью используйте специальный вибратор для бетона, он поможет удалить из смеси пузырьки воздуха, равномерно распределить бетон и уплотнить его заливку.

Повторив описанные выше действия, вы сможете построить стены дачного дома своими руками, не тратя ни копейки на вызов бригады.

Недостатки опалубки из пенополистирола

Пенопластовая опалубка также имеет ряд недостатков:

• относительно короткий срок службы: теплоизоляционные свойства, как и гидроизоляционные, у пенополистирола со временем снижаются. домовладельцу придется принять ряд мер по дополнительному утеплению и гидроизоляции подземной части дома, либо смириться с увеличением его теплопотерь;
• при заливке монолита в пенополистирольные формы мостик холода между основанием фундамента и грунтом остается неизолированным. Этот недостаток грозит свести на нет эффект теплоизоляции, которым так гордятся производители полимерной опалубки;
• если в доме оборудован отапливаемый подвал, пенопласт будет выделять вредные вещества – остаточные пары стирола;
• к процессу заливки бетона предъявляются особые требования – массу придется заливать по всему периметру поэтапно слоями небольшой толщины. Это неизбежно приводит к увеличению сроков выполнения данной операции;
• высокая стоимость опалубки – цены начинаются от 0,5 тыс. руб. за 1 кв.м.

Многих застройщиков смущает еще один момент: в готовых блоках перемычки сделаны из того же пенополистирола. Возникает вопрос – как этот факт со временем повлияет на прочность монолита?

Однако некоторые производители комплектуют съемными блоками из пенополистирола и металлическими мостами.

Видео о технологии заливки фундамента пенопластовой опалубкой.

Квартиры, дома и пентхаусы с ремонтом предлагает ЮгСтройИмпериал

Бетонные фундаменты очень популярны в частном домостроении. При возведении большинства видов фундаментов просто не обойтись без такого важного конструктивного элемента, как опалубка. Он обеспечивает заданную форму бетонного элемента и геометрические размеры.

Несъемная опалубка представляет собой отдельные элементы или блоки. На месте установки фундамента их собирают в единую конструкцию. Данная конструкция применяется при возведении железобетонных и железобетонных конструкций и конструкций.

Существует два типа конструкции коробки:

• несъемная;
• съемный.

Опалубочная конструкция бывает различных типов. Может быть изготовлен из различных материалов: сталь

• ;
• цементно-стружечный композит;
• пенополистирол;
• фибролит;
• дерево и т.д.

Коробчатую конструкцию можно купить в специализированном магазине или изготовить своими руками.

Характеристики блоков несъемной опалубки

Блоки для защиты от солнца и ветра
Пенополистирольная опалубка представляет собой блочные элементы из полистирола с плотными и пустыми стенками внутри.

В эти отсеки заливается бетонный раствор, он затвердевает, а сама конструкция не снимается, а остается навсегда, выполняя защитные функции фундамента и обеспечивая дополнительную тепло- и шумоизоляцию.

По весу блоки из пенополистирола очень легкие и нежные, хранить их рекомендуется в защищенных от солнца, осадков и ветра местах.

Выбирайте толстостенную опалубку в холодных широтах
При покупке рекомендуется выбирать блоки несъемной опалубки плотностью не менее 25-35 кг/м3. Материал с меньшей плотностью может не выдержать давления при заливке бетона. Размер блоков обычно 1500х250х250 мм при толщине стенки 25 мм. В продаже имеются элементы размером 1000х250х250 мм.

Для более холодных регионов страны выпускается материал с толщиной стенки до 75 мм. Также на рынке представлены разборные элементы, которые имеют возможность выбора необходимой ширины путем регулировки и установки перемычки.

Средняя стоимость 1,5 м блоков пенополистирола варьируется от 170 до 200 рублей, цена одного метра – от 150 рублей.

Как видите, материал имеет сравнительно невысокую цену. Это связано с тем, что сам процесс производства блоков не требует особых затрат. Только повышенный рыночный спрос может повысить стоимость.

преимущества и особенности установки

Содержание статьи:

• Преимущества и недостатки
• Типы опалубки
• Особенности монтажа на ленточный фундамент
• Несъемная опалубка своими руками
• Какое внимание уделяется

При изготовлении фундаментов под любые стройки обязательно используется ограждающая опалубка. Он задает очертания бетонного основания, соответствующие схеме заливки, и его точные геометрические размеры. Опалубка из пенополистирола – один из возможных вариантов ограждающих конструкций, все чаще применяемый в строительстве.

Достоинства и недостатки

Применение несъемной опалубки позволяет утеплить дом снаружи и внутри

Использование современных ограждений, применяемых при изготовлении фундаментных оснований, оправдано наличием ряда преимуществ:

• быстрый монтаж фундамента за счет совмещения сразу нескольких операций: несущие элементы и качественная теплоизоляция монтируются за один технологический цикл;
• экономичность, за счет дешевизны материала и отсутствия затрат на его демонтаж;
• возможность получения ровной поверхности стен возводимого фундамента, что снижает расход бетонного раствора;
• повышение прочности и надежности конструкции за счет того, что частью фундамента становится несъемная опалубка из пенополистирола;
• герметичность ограждающей конструкции, исключающая протечки воды и бетонной смеси – достигается за счет высокой плотности установки плит;
• защита элементов конструкции от неблагоприятного воздействия окружающей среды и биостойкость, продлевающая срок службы здания.

Пенополистирол экструдированный применяется для нижних слоев фундамента.

Применение ограждений на основе ППС позволяет защитить фундамент от промерзания грунта, низкая теплопроводность (всего 0,032 Вт/м) значительно снижает потери тепла. К преимуществам пенополистирольной опалубки для фундамента можно отнести возможность получения замкнутого контура забора, за счет этого удается снизить потери еще на 11 процентов. При этом стоимость несъемной опалубки примерно на 20 процентов ниже по сравнению со стандартными конструкциями.

К недостаткам таких конструкций относятся:

• воздействие на пенопласт ультрафиолетового излучения;
• значительные временные затраты на устройство раздельной гидроизоляции (особенно по опалубке) и на поэтапную заливку бетонной смеси;
• необходимость армирования изделий ППС с помощью поперечной арматуры.

Недостатком использования этого материала считается недостаточная теплоизоляция нижних слоев заливаемого фундамента.

Виды опалубки

Древесноволокнистая плита на основе опилок, устойчивая к перепадам температур

Перед началом монтажных работ целесообразно ознакомиться с существующими вариантами несъемных ограждений, применяемых в строительной практике. Основным признаком, по которому классифицируется продукция, является материал изготовления:

• пенополистирол;
• фибролит;
• арболит.

Выбор подходящего варианта определяется сложностью будущего здания и его конструктивными особенностями. Газонаполненный пенополистирол выделяется среди аналогов своей прочностью и легкостью. При его установке нет необходимости привлекать тяжелую строительную технику.

Древесноволокнистая плита изготавливается на основе двух компонентов:

• древесной стружки, придающей элементам опалубки характерную волокнистость;
• неорганическое связующее, отвечающее за адгезию волокон и прочность материала.

Основным преимуществом опалубки из ДВП является ее устойчивость к температурным колебаниям.

Арболит – смесь на основе опилок и бетона

Арболит включает два компонента: древесную стружку и бетонную смесь, которые замешивают в виде блоков заданной формы. В последнем предусмотрены небольшие пустоты, при монтаже армируются арматурой, а затем заливается раствором. Несмотря на привлекательные показатели прочности, изделия из арболита имеют ряд недостатков, среди которых низкая теплоизоляция и высокая стоимость.

Также следует обратить внимание на смесь древесной щепы с бетоном или щепоцементом, отличающуюся прекрасными звукоизоляционными свойствами.

По особенностям конструкции, образованной элементами ограждения, известны виды несъемной опалубки из ППС:

• ячеистая;
• классический
• модернизированный.

Первая разновидность представляет собой множество пустотелых блоков, скрепленных между собой наподобие детского сборного конструктора. Образовавшиеся при этом полости обеспечивают свободное заполнение раствором внутренних пространств опалубки. Для армирования заливки используются вертикальные и горизонтальные элементы, крепящиеся внутри ячеек ППС. Такие блоки обычно производятся в промышленных масштабах.

Классические конструкции представлены в виде привычных щитовых ограждений, установленных по обеим сторонам заливаемого пространства. Между собой плиты ППС дополнительно скреплены металлическими стяжками. Усовершенствованные заборы практически повторяют предыдущий вариант, но вместо типовых металлических стяжек в них используются металлические или деревянные балки. Для повышения прочности конструкции также используют подкосы и упоры.

Особенности монтажа на ленточный фундамент

Послойная установка опалубки и заливка бетоном

Ленточные фундаменты являются одними из самых популярных фундаментов, возводимых при самостоятельном возведении домов и других построек. При их изготовлении особое значение имеет подготовка места заливки, так как от ее качества зависит надежность всей конструкции. Опалубку для ленточного фундамента из пенополистирола обустроить довольно просто, что не исключает необходимости учитывать следующие нюансы:

• Раствор в такой конструкции рекомендуется заливать слоями, что обеспечивает ровную увеличение нагрузки на стены;
• полости в блоке заполняют раствором по той же методике, что и основной массив фундамента;
• арматура, используемая для усиления фундамента, укладывается таким образом, чтобы не повредить рабочие поверхности;
обвязка
• обычно осуществляется внутри блочных элементов;
• нет необходимости демонтировать плиты ППС, так как они остаются в конструкции в качестве элементов теплоизоляции.

При необходимости несъемная опалубка из полистирола дополнительно укрепляется распорками. При этом важно сохранить в проекте неизменной конфигурацию фундамента фундамента.

Несъемная опалубка своими руками

Материалы для опалубки своими руками

Для самостоятельного устройства ограждений из ПФ для фундаментов любого типа необходимо будет ознакомиться с порядком выполнения операций в Это дело. Благодаря легкости используемого материала все процедуры по его обустройству выполняются одним человеком без посторонней помощи. Заявленные преимущества продукции на базе ППС позволяют действовать следующим образом:

1. Делается эскиз ленточного фундамента с точным указанием расположения отдельных элементов.
2. Готовые заготовки собственной опалубки ППС. При их выборе учитывается необходимость использования нескольких рядов конструкций (до 4-х).
3. Выполняются мероприятия по увязке элементов опалубки с залитым пространством, для чего используются мелкие куски арматуры.
4. При монтаже несъемных конструкций на основе ППС особое внимание уделяется плотности их стыковки – не должно оставаться зазоров.
5. При проведении монтажных работ не заливайте сразу весь бетон. Сначала проводится частичная заливка, после чего делается пауза на 3-4 часа, достаточная для усадки раствора. После этого доливается оставшийся объем бетонной смеси.

При сооружении монолитных оснований для заливки ограждений применяют панели специальной формы. Отдельные компоненты соединяются с помощью стяжных болтов и образуют рабочую зону, которую затем заливают бетонным раствором. При работе с ними необходимо учитывать, что эти изделия имеют разные габариты.

На что обратить внимание

Чтобы не повредить конструкцию, раствор заливают внутрь после высыхания предыдущего слоя

При работе с пенопластовыми заготовками рекомендуется обращать внимание на следующие особенности расположения опалубка:

• высота съемных блочных конструкций в среднем 3,3 метра;
ширина
• колеблется от 0,25 до 2,4 метра;
• точные размеры блочной опалубки подбираются исходя из индивидуальных особенностей конкретного строения;
• фундамент также необходимо закладывать поэтапно из-за нестабильности ограждающих конструкций.
