Наложенное сечение это: СЕЧЕНИЕ НАЛОЖЕННОЕ | это… Что такое СЕЧЕНИЕ НАЛОЖЕННОЕ?

Содержание

Разработка урока на тему “Сечения”

Из истории

Однажды при археологических раскопках было найдено древнейшее оружие человека — копье. Художнику экспедиции, в обязанности которого входило изображение всех найденных объектов, предстояло дать такие изображения копья, по которым бы четко воспринимались его форма и конструкция. Художник сделал рисунок

но остался им недоволен, так как по этому изображению определить форму копья было невозможно. «Как же передать форму копья, – задумался художник,- чтобы на каждом характерном участке четко воспринималась его форма?»

Из истории

Давайте и мы с вами попробуем решить эту задачу.

А если дано наглядное изображение

Это невозможно

и даже наглядное изображение не дает четкой информации о геометрической форме предмета и его частей.

Рассмотрим пример : Полотно столового ножа

Какие же изображения использовать, чтобы на чертеже четко показать геометрическую форму элементов ножа

Может быть, выполнить два вида

или три вида

Вывод:

форму элементов ножа установить невозможно

Можно утверждать, что увеличение количества видов, использование наглядного изображения не решают рассматриваемой проблемы.

Каков же выход?

Необходимо какое-то принципиально новое изображение

В подобных случаях используют изображения, которые называются

СЕЧЕНИЯМИ

Тема урока:

Сечения

ТЕМА: Сечение

Цель урока:

Дать понятие о сечениях

Дать понятия о видах сечений (наложенные, вынесенные)

Научить учащихся определять места применения необходимых сечений

Научить учащихся построению, обозначению и выявлению сечений на чертежах

Суть получения сечения :

часть детали, геометрическую форму которой трудно установить по чертежу, мысленно рассекают секущей плоскостью.

Сечением

называется изображение фигуры, полученной при мысленном рассечении предмета секущей плоскостью.

Секущая плоскость

На сечениях показывается то, что расположено в секущей плоскости.

Назначение сечений

сечение

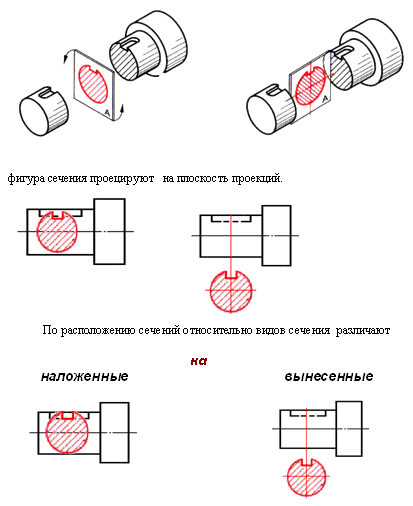

Сечения являются проекционными изображениями.

Это означает, что фигуры сечений проецируются на плоскость проекций.

сечение

Вид спереди (главный вид)

сечение

фигура сечения проецируется на плоскость проекций.

сечение

По расположению сечений относительно видов их различают

на

вынесенные

наложенные

Наложенное сечение

Наложенные сечения располагаются непосредственно на видах ( изображение фигуры сечения как бы накладывается на изображение вида)

Наложенное сечение

Контур наложенного сечения изображают – сплошными тонкими линиями

Вынесенное сечение

вынесенные сечения располагаются вне изображения видов

При выборе сечений предпочтение отдается вынесенным сечениям , поскольку они не загромождают вид.

Вынесенные сечения .

Контур сечения изображают сплошными толстыми линиями.

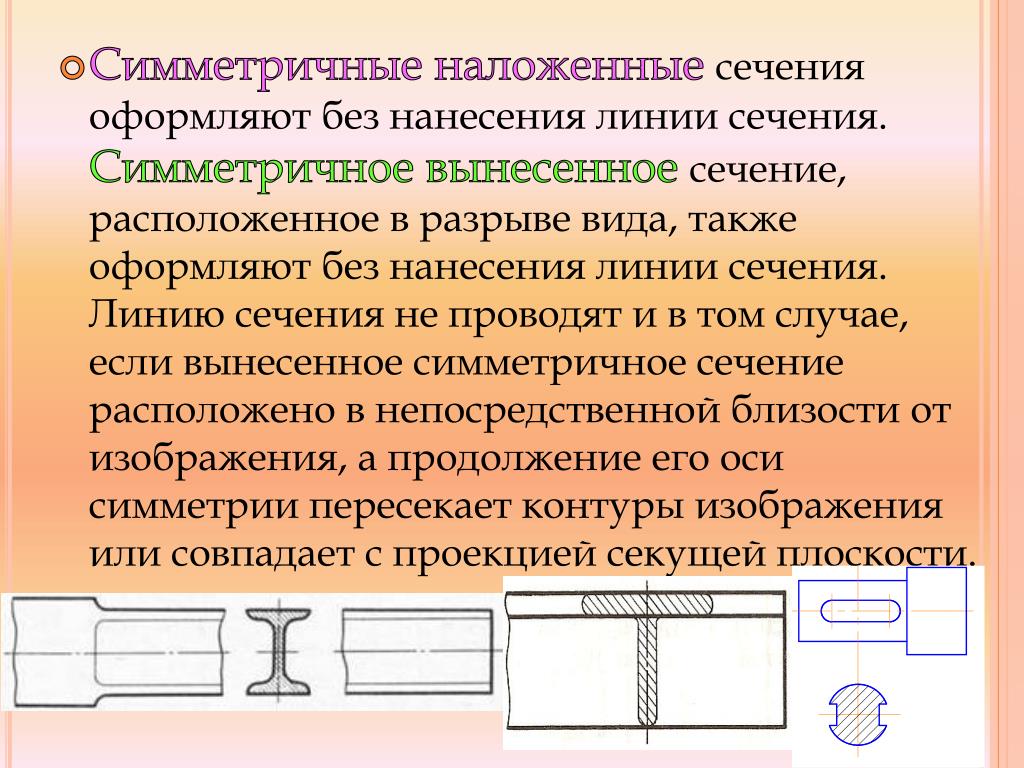

Сечения не обозначают , если сечение симметрично и расположено в разрыве или на продолжении следа секущей плоскости.

Сечение, расположенное на

продолжении следа секущей

плоскости.

Сечение в разрыве .

В остальных случаях сечение обозначают.

Условности при выполнении сечений:

1. Если секущая плоскость проходит через ось поверхности вращения, ограничивающей отверстие, то контур отверстия в сечении показывают полностью .

2. Если сечение распадается на отдельные части , то его

заменяют разрезом.

Пример построения сечений вала

На главном изображении определяем области введения секущих плоскостей для выполнения необходимых сечений.

Пример построения сечений вала

Выбираем места рационального расположения сечений: симметричные относительно следа секущей плоскости  на продолжении этого следа (штрих – пунктирная линия), несимметричное  в любом месте поля чертежа. Строим контуры сечений.

Пример построения сечений вала

Заштриховываем контуры сечений в соответствии с общими правилами выполнения штриховки.

Пример построения сечений вала

Наносим обозначение сечения с односторонним пазом.

Графические обозначения материалов в сечениях

Из истории

Художник сделал рисунок

«Как же передать форму копья, чтобы на каждом характерном участке четко воспринималась его форма?»

Судить о форме предмета можно по изображениям

, которые получаются в результате сечения его плоскостью

сечение

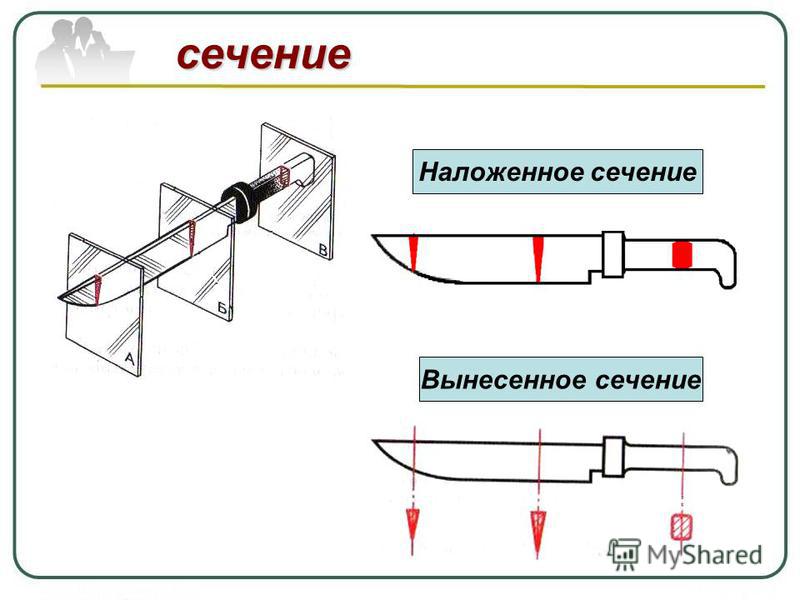

Наложенное сечение

Вынесенное сечение

Назначение сечения

Помогает получать более четкое представление о поперечной форме предмета;

Дает возможность выполнять меньшее количество изображений на чертеже.

Запомни!

На сечениях показывают только то, что находится непосредственно в секущей плоскости.

Сечение – это не действие, а изображение.

ТЕСТ

Упражнение 1

Упражнение 2

Домашнее задание

§21

В тетрадь выполнить упражнение 47 по рис.124

С п а с и б о

з а

в н и м а н и е

Сечения

Получение сечения

Тема урока Понятие о сечении. Правила выполнения сечений.

Цели урока

   Образовательные: Ознакомить учащихся с сечением как изображением, применяемым в практике при выполнении технических чертежей.

   Развивающие: Развитие логического мышления, пространственных представлений учащихся.

Учебные пособия, принадлежности и материалы:

для учителя — демонстрационная динамическая модель образования сечения, чертежные инструменты. Презентация PowerPoint “Сечения”. Модели для демонстрации способов сечений и разрезов.

для учащихся — рабочая тетрадь, учебник и чертежные инструменты.

План урока

1. Организационная часть – 2 мин.

2. Изложение нового материала и его закрепление (практическая работа) — 38 мин.

3. Подведение итогов урока — 5 мин.

Изучение сечений требует от учащихся хотя бы минимального запаса представлений и знания некоторых понятий из области техники. Так, например, они должны знать, что представляют собой засверловки, буртики, фаски и др.

     Назначение сечений — выявление формы частей деталей в определенном месте. Выполнить сечение проще, чем чертить вид. На это уходит меньше времени. А иногда сечение является единственным изображением, с помощь которого можно пояснить форму части детали, например, форму шатуна на рис. 169 в учебнике. Если бы чертеж шатуна был дополнен третьим видом, форма рычага осталась бы по-прежнему малопонятной.
     Остается предположить, что здесь необходимо еще какое – то изображение. Таким изображением является сечение. Процесс образования сечения удобно продемонстрировать на динамической модели и с помощью программы PowerPoint с темой “Сечения”.
     После введения понятия о сечении необходимо выполнить несколько простых сечений. Для этого предлагается использовать угольник, авторучку или шестигранный карандаш.
    Пользуясь программой PowerPoint, учитель показывает, как выполняется наложенное сечение, правила его обводки. После этого учащиеся выполняют аналогичную работу в тетрадях.
     На вопрос учителя, какие сечения предпочтительны: вынесенные или наложенные — учащиеся не могут сразу ответить: возникает проблемная ситуация. Причина еще в том, что они опираются на простые примеры на классной доске или в учебнике, где наложенное сечение является удобным, так как изображение получается компактным, не слишком затемняя чертеж. Как правило, после наводящих вопросов учителя некоторые учащиеся отдают предпочтение вынесенным сечениям и аргументируют свое заключение. На этом же уроке следует пояснить, как выполняют на чертеже вынесенное сечение, подчеркнуть, что этому сечению в техническом черчении дано предпочтение, и показать, как вынесенное сечение обозначается на чертеже. Объяснение можно вести, опираясь на программу PowerPoint с темой “Сечения”.
    Очень важно подчеркнуть, что применение сечений освобождает от необходимости вычерчивать виды деталей сверху, слева. Достаточно в этом случае ограничиться выполнением главного вида и сечений.
    В заключение учитель предлагает учащимся сформулировать определение сечения как изображения и объяснить, с какой целью применяют сечения на чертеже.
     Как уже было отмечено, форма частей деталей, которые поясняются сечениями, весьма разнообразна. Это могут быть канавки, пазы, окна, срезы, отверстия, углубления и т. п. С некоторыми названиями учащиеся встречаются впервые, поэтому не знают, что они означают, а следовательно, не могут представить форму соответствующих элементов. Весьма полезно на уроке черчения создать у учащихся запас технических понятий, что будет способствовать развитию пространственных представлений, необходимых для последующего изучения черчения. Для этого можно использовать таблицы

или воспользоваться заданиями, показанными на рис.176 учебника. Содержанием задания является сравнение технических рисунков и чертежей. Здесь важно добиться создания наглядно – образного представления о частях деталей, имеющих цилиндрическую форму. Приведенные в этих заданиях примеры дают необходимое представление о наиболее распространенных частях деталей. От учащихся надо добиваться, чтобы они правильно давали им название. Затем учащимся предлагаются карточки – задания, в которых требуется достроить сечения.     Достройте сечения
    В процессе выполнения задания нужно обратить внимание учащихся на то, что сечения на чертежах расположены в разных местах и часть из них имеет буквенные обозначения. Надо рассказать, в каких случаях и как обозначаются сечения.

Совмещение сечения с плоскостью чертежа

Вынесенные сечения

Наложенное симметричное сечение

Обозначение наложенного несимметричного сечения
