На какую глубину завинчивать винтовые сваи: Глубина закручивания винтовых свай | На какую глубину нужно вкручивать винтовые сваи

Для каких грунтов пригоден фундамент на винтовых сваях

Для строительства свайного основания обязательно проведение инженерно-геологических изысканий. Они должны проводится для любого строительства, но в случае установки опор особенно важны. Путем извлечения кернов грунта и последующего анализа их в лабораторных условиях получается набор данных, которые важны для последующей разработки проекта.

Геологи могут дать точную информацию о глубине залегания грунтовых вод, а также характеристики этих вод – это важно для оценки негативного воздействия химических элементов на опоры.

Какие грунты подходят для винтовых свай

Свайное основание подходит для любого типа грунтов, что делает их «лидером» в сравнении с ленточными и монолитными аналогами. Строительство винтовых опор позволяет выйти на любую глубину, на которой, по данным геологических работ, залегает слой грунта, имеющий необходимую несущую способность.

При разработке проекта оценивается экономическая составляющая реализации строительства, которая определяет переход к производству работ.

Конечное решение на какую глубину закручивать винтовые сваи определяет архитектор проекта, который должен располагать детальной картиной подстилающих грунтов и характеристиками будущего строения.

к оглавлению ↑

Винтовые сваи и необходимая глубина их погружения

В общем виде, винтовая свая представляет собой стальную трубу определенной длины, которая имеет заостренный наконечник и приваренный на протяжении трубы спиралевидный участок. Последний предназначен для перемещения грунта на поверхность и служит основой для ввинчивания конструкции. Характеристики лопастей играют важную роль для вкручивания опор.

Винтовые конструкции отличаются большим разнообразием и могут применяться для любых типов грунтов. Их можно монтировать как вручную, так и с привлечением специальной техники.

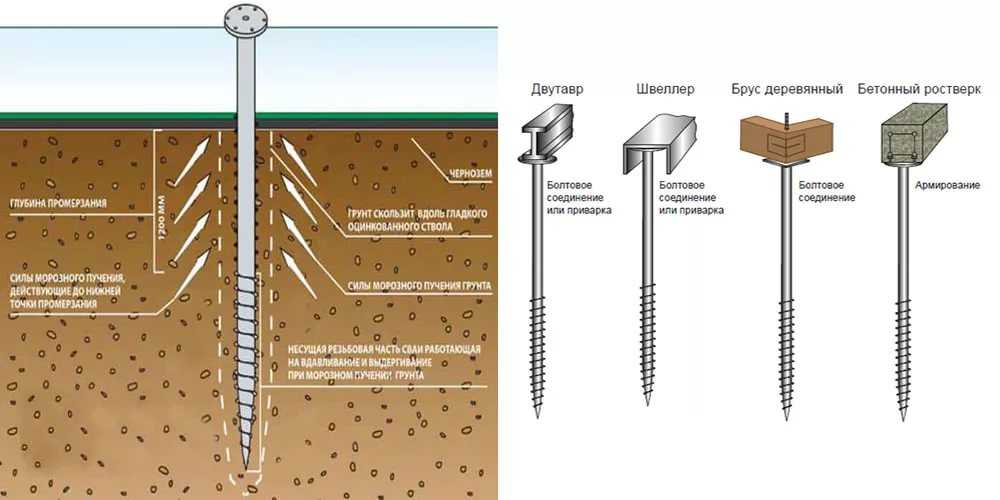

Погружение выполняет плавно и начинается со снятия (или прохождения) растительного горизонта. Глубина вкручивания винтовых свай устанавливается с небольшим запасом прочности для обеспечения достаточной несущей способности. Минимальная глубина погружения сваи должна соответствовать глубине промерзания почвы в зоне строительства фундамента. Соответствующий показатель можно взять в СНиП 23-01-99. Например, в южных регионах (Белгород, Воронеж) глубина промерзания составляет примерно 1 м, в то время, как в северных может быть более 2,4 м. Следует помнить, что глубина промерзания песчаников выше, чем у глинистых почв.

Основное правило строительства свайного основания: чем глубже ввинчена свая, тем надежнее фундамент.

Диапазон параметров винтовых свай может различаться в широких пределах. При выборе ствола для строительства фундамента для дома, обычно выбирают сваю диаметром от 57 до 325 мм.

Винтовые конструкции

Преимуществами свай в виде винта выделяются следующие:

• Прохождение слабых грунтов и выход на слои достаточной прочности – универсальность строительства в любых условиях.
• Возможность повторного использования опор, что выгодно при строительстве временных сооружений.
• Сохранение почвы и растительности при производстве работ по вкручиванию вручную, без привлечения техники.
• Минимальный шум при выполнении работ.
• Высокая скорость возведения.
• Высокая прочность материала и созданной конструкции.

Экономическая выгода при высокой прочности служат главными причинами использования винтовых свай. Кроме того, в отдельных ситуациях такая технология единственная из доступных.

к оглавлению ↑

Завинчивание свай

После того, как Вы определились для каких грунтов подходят винтовые сваи и выгодно ли их применение для конкретного участка, следует переходить непосредственно к строительству. Строгое следование правилам монтажа свай приводит к достижению желаемого результата.

После проведения детальных расчетов и определения параметров сваи следует выполнить пробное вкручивание. Эта процедура важна для определения соответствия расчетов реальности и подбора оптимальной техники. Также оценивается степень, с которой подходит применяемая свая для определенного объекта. Устанавливается глубина промерзания и особенности прохождения грунта.

Завинчивание начинается с определения точек установки, которые выносятся в натуру по проекту с помощью рулетки, а в сложных конструкциях с привлечением геодезической службы.

Постепенно ввинчиваются все опоры. Монтаж осуществляется до выхода на определенную глубину. Это важно для обеспечения расчетной прочности конструкции.

По завершению монтажа и выходу всех свай на установленную отметку, выполняется обвязка основания для соединения опор в единый проект.

Винтовые сваи гарантируют долгосрочность эксплуатации здания. Простота конструкции, скорость возведения и гибкость в плане решения нестандартных задач определяют распространенность свай для разнотипных проектов.

На какую глубину забивают винтовые сваи

Чтобы гарантировать продолжительную и безопасную эксплуатацию любого объекта, для него необходимо предварительно обустроить качественный фундамент, соответствующий параметрам нового здания, особенностям местности и грунта. Технические характеристики нового основания во многом зависят от качества разработанного проекта и выполненного монтажа, потому так важно правильно выполнить все эти работы.

Среди всех видов фундамента сегодня наибольшей популярностью пользуются опорные конструкции, потому многие интересуются, на какую глубину забивают сваи, чтобы гарантировать прочность и долговечность дома?

Инженерные изыскания на местности

Чтобы рассчитать глубину монтажа опор необходимо предварительно организовать на участке профессиональные исследования местности. Такие работы должны выполнять опытные специалисты, которые смогут определить основные особенности земли:

• характеристики и состав грунта;
• глубину залегания подземных вод;
• уровень промерзания почвы;
• возможное количество осадков в течение года;
• рельеф;
• наличие уклона и перепадов по высоте;
• склонность грунта к пучению.

Кроме того, специалистам нужно будет учесть архитектурные и другие особенности строения:

• тип и назначение строения;
• количество этажей;
• площадь;
• используемые стройматериалы;
• общий вес всех возводимых капитальных конструкций;
• расположение инженерных систем и т. д.

После получения всех этих данных, специалисты могут провести расчет для определения величины нагрузки на фундамент, выбрать подходящие по длине, сечению и диаметру забивные сваи.

Длина опорных элементов

Современный рынок предлагает покупателям железобетонные сваи в широком ассортименте. Можно подобрать подходящие столбы по форме, диаметру сечения, а также по размеру. Длину обязательно следует выбирать с учетом особенностей грунта и в соответствии с требованиями строительных норм и правил.

В соответствии со СНиП, вне зависимости от параметров возводимого сооружения и места стройки, концы используемых опорных элементов требуется заглублять в твердом и прочном грунте на глубине не менее 0,5-1 м. Чем ниже располагается твердая почва, тем более длинные столбы нужно использовать.

К примеру, в сейсмически активных районах с условием прочной почвы на участке принято использовать опоры длиной около 4 м. Если на частной территории земля перенасыщена влагой или песком, длина опор может быть увеличена до 8 м. При условии хорошего грунта и отсутствия проблем с рельефом, допускается использование столбов длиной около 3 м.

Особенности монтажа

Для гарантии долговечности здания и его безопасного, необходимо организовать установку столбов в полном соответствии с требованиями и рекомендациями производителя.

Для начала следует очистить участок от грязи и разметить местность в соответствии с проектом. После этого организуется доставка свай на место стройки и спецтехники для их забивания. Для забивки используются машины с гидравлическими молотами.

В процессе монтажа верхнюю часть опоры фиксируют в направляющей гидромолота, конец столба направляют точно в место монтажа и запускают машину. Современная техника позволяет выполнить забивку в кратчайшие сроки. Все сваи монтируются одинаково по проекту.

После завершения забивки остается только обвязать опоры, чтобы превратить их в единую конструкцию для равномерного распределения нагрузки по всем ее частям. Для этого вокруг верхних частей столбов выстраивается опалубка. Сами концы опор могут разрушаться, чтобы получить доступ к металлическому каркасу. После этого в опалубку укладывается каркасная конструкция из арматуры, связываемая с металлическими деталями свай. На последнем этапе осуществляется заливка опалубки бетонным раствором.

Все последующие мероприятия выполняются после застывания бетона. Попытавшись возвести стены до этого срока, можно навредить ростверку и снизить надежность всего сооружения. Любое отхождение от предусмотренной технологии монтажа чревато самыми негативными последствиями, потому собственнику не рекомендуется рисковать.

Часто задаваемые вопросы

Как давно существуют пирсы?

Пирсы уходят корнями в 1720 год в Англии, где они были изобретены. В девятнадцатом веке маяки также поддерживались винтовыми опорами.

Почему используется термин спиральный?

Спиральные анкеры представляют собой, по существу, небольшие сваи из ствола трубы с прикрепленными к ним одной или несколькими винтовыми опорными пластинами. Вместо того, чтобы гидравлически вибрировать в землю, как трубчатая свая, они мягко вращаются в земле с помощью гидравлической приводной головки с высоким крутящим моментом. Они могут поддерживать большинство структур, включая промышленные, коммерческие или жилые.

Что такое винтовые сваи?

Винтовые сваи, винтовые сваи и винтовые сваи являются синонимами одного и того же типа решения фундамента. Они были придуманы винтовыми сваями из-за того, как они поворачиваются и бурят землю.

В чем разница между квадратным валом и круглым валом?

Компания PierTech™ рекомендует использовать квадратные валы в ситуациях растяжения, поскольку они обладают большей текучестью, прочностью на растяжение и более высоким крутящим моментом. Круглый вал следует использовать в ситуациях сжатия, потому что он имеет гораздо лучшую боковую устойчивость (прочность, чтобы противостоять скручиванию и отклонению), а также имеет большую грузоподъемность.

Каковы наиболее популярные области применения винтовых свай?

Спиральные сваи могут использоваться в большинстве конструкций при новом строительстве или ремонте, а также в 80-90% существующих грунтовых условий. Однако они обычно используются в сложных грунтовых условиях или в ситуациях с ограниченным доступом, которые запрещают использование других традиционных систем фундамента.

Каковы преимущества использования свай по сравнению с другими типами фундаментов?

Пирс во многих отношениях превосходит другие методы. Вырытые вручную и просверленные бетонные опоры могут выполнять адекватную работу. Однако они чрезвычайно трудоемкие, грязные, дорогие и трудоемкие. Забивные сваи могут быть эффективными, но ограниченный доступ и уязвимость существующих зданий затрудняют их использование монтажником. Спиральный пирсинг экономически эффективен, практически не требует бетона, может выполняться в условиях ограниченного доступа и практически не вызывает вибрации.

Какова продолжительность их жизни?

Многие факторы определяют ожидаемую продолжительность жизни. Хотя винтовые опоры могут быть оцинкованы для предотвращения ржавчины, различные условия почвы могут повлиять на ожидаемую продолжительность жизни. По общей оценке, опоры служат более 150 лет в нормальных почвенных условиях.

Какой вес может выдержать винтовая свая?

В зависимости от задачи наша свая Hercules™ может удерживать более 500 тонн или 1 000 000 фунтов. Вы увидите аналогичные нагрузки в приложении для 10-этажного здания.

Не повредится ли интерьер моего дома после установки?

Большую часть времени установка не повредит дом. Фактически, вы можете обнаружить, что двери начинают работать правильно, а некоторые щели могут закрываться.

Спиральные опоры используются для подпирания тонущих домов, спасая дом от дополнительных структурных повреждений. При использовании в сочетании с нашей системой Tru-Lift™ дома можно защитить от дальнейшего оседания или поднять на нужную высоту.

Можно ли устанавливать винтовые сваи в ограниченном пространстве?

Да, наши изделия можно устанавливать в ограниченном пространстве. Наше портативное оборудование позволяет нам устанавливать его, когда возникают проблемы с зазорами, что предотвращает использование более тяжелого оборудования.

Насколько глубоко можно устанавливать винтовые сваи?

Большинство из них устанавливаются на глубине от 10 до 25 футов под землей, но может потребоваться расширение глубже, если требуемый крутящий момент не соблюдается. У нас были установлены сваи глубиной до 100 футов.

Какую гарантию вы предоставляете на винтовые сваи?

Мы предлагаем 75-летнюю ограниченную гарантию.

Какое минимальное расстояние?

Общее правило заключается в том, что они должны располагаться на расстоянии 3-4 диаметра от центра. Типичное расстояние между спиральными сваями составляет 5 футов – 10 футов.

Как я узнаю, что у меня проблемы с фундаментом?

Вы можете заметить трещины в гипсокартоне, щели между стенами и потолком, двери могут торчать, гвозди торчат из гипсокартона, могут залипать окна, треснутые полы или могут быть щели между стенами и полом. Все это может быть признаком проблем с фундаментом.

Какова вероятность возникновения дополнительных проблем с фундаментом после установки анкера?

Шансы на это ничтожны, если вы используете качественную компанию, которая предоставляет надлежащие услуги для их правильной установки.

Какое оборудование используется для установки?

Компания PierTech™ предлагает монтажное оборудование, которое крепится к мини-погрузчикам, мини- и полноразмерным экскаваторам, а также экскаваторам-погрузчикам. PierTech™ предлагает даже ручное установочное оборудование для зон с ограниченным доступом.

Как мне стать сертифицированным установщиком PierTech™?

Чтобы стать установщиком, вам необходимо посетить один из наших сертификационных семинаров для установщиков. PierTech™ предлагает этот обучающий семинар БЕСПЛАТНО и доступен для посещения один раз в месяц. Позвоните нам СЕГОДНЯ, чтобы забронировать место на следующий!

В чем преимущества работы установщика PierTech™?

• Мы предлагаем БЕСПЛАТНОЕ обучение, которое поможет установщику изучить лучшие методы установки опор в их грунтовых условиях. Учебная программа PierTech™ знакомит с наукой об отношении крутящего момента к грузоподъемности и механике грунта таким образом, чтобы его было легко изучить и понять.
• Превосходное обслуживание клиентов и техническая поддержка. Когда вы звоните в PierTech™, вы всегда получаете «Живого человека». Мы всегда сопровождаем и помогаем даже в самых сложных проектах. PierTech™ понимает важность обслуживания клиентов и построения долгосрочных отношений.
• PierTech™ не перенасыщает территории, держим обширный склад материалов и оборудования для оперативной доставки. Мы продолжаем совершенствовать нашу продукцию и оборудование, чтобы сделать установку проще и эффективнее.
• Запатентованная продукция: кронштейн Tru-Lift™ и соединение с поперечным болтом, изготовленные из высококачественной стали американского производства.

Как найти установщика PierTech™?

Вы можете воспользоваться нашей опцией поиска установщика и заполнить форму или позвонить нам напрямую по телефону (866) 536-5007.

Как долго компания PierTech™ работает в бизнесе?

Компания PierTech™ производит винтовые сваи и оборудование уже более 15 лет.

Каково типичное время доставки продуктов и оборудования PierTech™?

Стандартные товарно-материальные запасы отправляются немедленно, так как у нас есть специальный материал для более быстрой доставки. Если это специальный товар, мы обычно отправляем его в течение 2-3 недель.

Каковы цены PierTech™ по сравнению с ценами других производителей?

Наши продукты и оборудование очень конкурентоспособны по цене (примеры цен и предложения предоставляются по запросу).

Продает ли компания PierTech™ оборудование?

Компания PierTech™ производит приводные головки с крутящим моментом от 5 000 до 375 000 футо-фунтов. Мы подбираем оборудование для ваших машин и проектов и предлагаем полную линейку оборудования для контроля крутящего момента, приспособлений и инструментов.

Винтовые сваи какого размера предлагает PierTech™?

Компания PierTech™ производит квадратные валы диаметром 1 ½ дюйма и 1 ¾ дюйма (натяжение), 2 7/8 дюйма и 3 ½ дюйма (сжатие) для жилых и небольших коммерческих помещений. Мы также предлагаем Hercules™ с наружным диаметром 4 1/2–16 дюймов. Сваи коммерческого и промышленного назначения, а также для нагрузок более 500 т.

Предлагает ли компания PierTech™ обучение?

Раз в месяц мы предлагаем бесплатное обучение в Сент-Луисе, где мы сертифицируем подрядчиков, чтобы они могли стать установщиками PierTech™. Все, от основ установки, дизайна и маркетинга, будет обсуждаться вместе с живой демонстрацией.

Винтовые сваи 101: все основы, которые вам нужно знать. Часть 1

by Robin Gamble | 13 марта 2018 г. | Консультация

Что такое винтовая свая?

Винтовая свая представляет собой стальную трубу со спиральной головкой, которая ввинчивается в землю. Он используется в качестве метода фундамента в широком диапазоне строительных ситуаций. Винтовые сваи своими руками можно использовать для быстрого, простого и прочного основания сараев, садовых домиков, срубов, гаражей, заборов, террас. Кроме того, более крупные винтовые сваи, устанавливаемые машинным способом, подходят для ваших более крупных сооружений, таких как жилые и коммерческие здания.

В определенных ситуациях винтовые сваи могут предложить вам ряд преимуществ по сравнению с традиционными бетонными основаниями, например:

• Скорость установки
• Устанавливается в зонах с ограниченным доступом
• Сокращение затрат на человеко-часы
• Без удаления отходов
• Устанавливается в любых погодных условиях
• Возможность построить конструкцию в день установки

UK Helix — одна из немногих компаний в Великобритании, которая предлагает вам небольшие сваи, которые идеально подходят для ваших проектов «сделай сам». Однако мы также обслуживаем коммерческие отрасли, и наши клиенты добились успеха в широком спектре конструкций, таких как садовые домики, навесы, настилы, ограждения, барьеры шумоподавления, наземные солнечные установки, барьеры шумоподавления и многое другое… смотрите нашу галерею здесь

Это один из самых частых вопросов, которые нам задают в UKHelix, и мы любим отвечать на него, потому что существует множество вариантов.

Прежде чем вы начнете закапывать винтовые сваи в землю, в первую очередь следует подумать, в каком типе грунта вы собираетесь использовать винтовые сваи? Глина, мел или торф, например?

Мы рекомендуем вам в первую очередь провести исследование почвы, чтобы определить вероятность удара о камни при использовании винтовой сваи. Это позволит вам узнать, «что находится под землей». Это исследование позволит вам «с самого начала» понять, подходят ли вам винтовые сваи.

Однако, если вы все-таки наткнетесь на камень при использовании винтовой сваи, вы все равно можете применить хороший набор тактик.

1. Если вы обнаружите камень в пределах первых 12 дюймов бурения, вы можете просто выкопать камень и снова начать бурение.
2. Если вы столкнулись с препятствием, уже достигнув «достаточной глубины», чтобы обеспечить требуемую несущую способность вашей конструкции, вы можете просто срезать верхнюю часть сваи с помощью угловой шлифовальной машины и заново просверлить отверстие для кронштейна.
3.  Если вы столкнулись с препятствием, не достигнув достаточной глубины, вы можете извлечь сваю и снова закрутить ее дальше по линии фундамента.

Опять же, первым шагом к определению того, являются ли винтовые сваи хорошим решением для вас, является исследование почвы, даже если вы сильно ударитесь обо что-то сильное, в вашем распоряжении есть ряд вариантов, чтобы обеспечить успешную установку винтовых свай.

Существует множество способов строительства на винтовых сваях: от крепления деревянных каркасов к кронштейнам поверх сваи до крепления стального каркаса и заполнения каркаса бетоном. См. 3 простых шага по установке винтовых свай Helix

В UKhelix мы предлагаем вам ряд винтовых свай меньшего размера и широкий выбор кронштейнов, которые позволяют крепить любое количество конструкций к оголовкам свай, от столбов забора до настила из навесов.
