размеры листа для крыши, ширина для кровли, полезный размер черепицы, высота кровельной листовой металлочерепицы

Содержание:

Какие данные учитываются при расчете материала
Полезная и фактическая ширина металлочерепицы
Длина листа материала для кровли
Высота волны и ее шаг
Толщина листов для крыши
Взаимосвязь между размерами и весом кровельного материала

Поскольку для правильного перекрытия крыши требуется рассчитать количество материала, следует знать его стандартные размеры, а также ряд параметров, которые могут повлиять на срок службы кровли и удобство кровельных работ. В данной статье речь пойдет о том, какие бывают размеры кровельной металлочерепицы, и как они влияют на итоговый вес всей конструкции.


Какие данные учитываются при расчете материала

Металлочерепица – это кровельный материал, который по внешнему виду напоминает стандартную мелкофракционную глиняную черепицу, но изготовлен из стали. Благодаря специальному оборудованию для производства металлочерепицы, сталь принимает необходимую форму и размер.

Поскольку в настоящее время производством кровельных материалов занимаются и крупные, и мелкие компании, характеристики и размеры металлочерепицы могут несколько отличаться, поэтому нужно быть готовыми к тому, что изделия разных марок могут не состыковаться между собой. Безусловно, вся продукция производится согласно параметрам, указанным в технических стандартах. Однако большие промышленные предприятия могут обеспечить большую точность выработки, тогда как мелкие фирмы пользуются, зачастую, более дешевым подержанным оборудованием, которое не всегда позволяет выполнить точные замеры.

Таким образом, разница в размерах черепицы для кровли предполагает детальное изучение перед покупкой таких характеристик материала:

  • ширины и длины полотен;
  • значений полезной длины и ширины;
  • высоты волны;
  • расстояния между профилями.

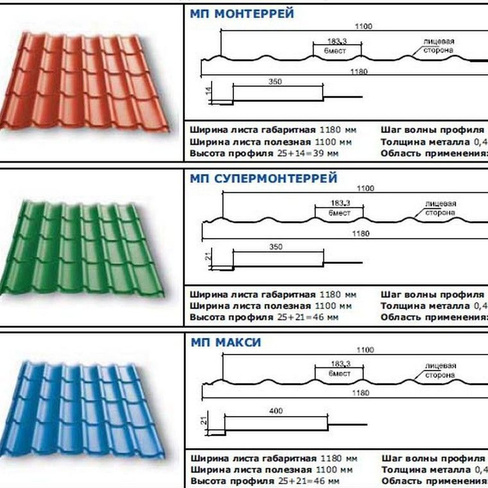

Полезная и фактическая ширина металлочерепицы

Разница в фактической ширине листа металлочерепицы для крыши от разных производителей довольно невелика, поскольку для изготовления материала используется оцинкованная холоднокатаная сталь, которая производится по всему миру по одним и тем же стандартам на сходном оборудовании.

Следовательно, в продаже можно найти листы металлочерепицы с фактической шириной в рамках 1115-1190 мм, однако, стандартной считается размер черепицы для крыши в 1180 мм ширины. Стоит отметить, что подобный разбег разрешен лишь российскими ГОСТами, который в отличие от международного стандарта ISO не предъявляет жестких ограничений.


Однако расчет расхода материала зависит больше от полезного размера металлочерепицы, который составляет, как правило, 1100 мм ширины.

Монтаж листовой металлочерепицы следует выполнять с нахлестом одного полотнища на другое. Именно величина этого нахлеста и определяет разбег между фактической и полезной площадью листа металлочерепицы.

Данный тип укладки позволяет сделать швы герметичными, улучшить сопротивляемость материала снеговым и ветровым нагрузкам, защитить от влаги.


Стандартный размер вертикального нахлеста находится в пределах 60-80 мм, если уклон крыши более 15º. Если же крыша более покатая, то нахлест увеличивают до 100-120 мм – это сокращает полезную площадь материала, что важно для расчетов.

Длина листа материала для кровли

Стоит отметить, что размеры листов металлочерепицы для кровли могут либо существенно облегчить его монтаж, либо создать некоторые сложности. В частности, от такого параметра, как длина полотна, зависит количество швов по вертикали. С производственных линий в продажу поступает листовая металлочерепица с длиной от 400 мм до 3650 мм.

Наиболее приемлемой считается такая длина листа, которая соответствует размеру скатов – в таком случае получается монолитное и надежное покрытие с минимальным количеством стыков. Более того, при таком подходе практически нет отходов, а расход креплений для монтажа кровельного материала получается минимальным.

Обратите внимание, что если в вашем регионе есть предприятия, производящие металлочерепицу, можно заказать листы с длиной в 6 м или даже в 8 м. Тем не менее при выборе материала с длиной более 4,5 м, вы неминуемо столкнетесь с некоторыми осложнениями.


Могут возникнуть такие трудности:

  • слишком длинные листы довольно сложно транспортировать;
  • при подъеме на высоту кровельный материал может задеть и повредить отделку стен здания;
  • возможна деформация или механические повреждения листов металлочерепицы в процессе транспортирования и подъема к месту монтажа.

В тех случаях, когда стыковка отдельных полотен будет производиться по длине, для расчета расхода материала потребуется вычислить полезную длину. Этот показатель будет зависеть от шага волны, поскольку нахлест обычно делается в одну волну.

Таким образом, есть смысл заказывать у поставщика нарезку материала по длине скатов только в тех случаях, когда размеры листа металлочерепицы будут находиться в пределах 4 метров.

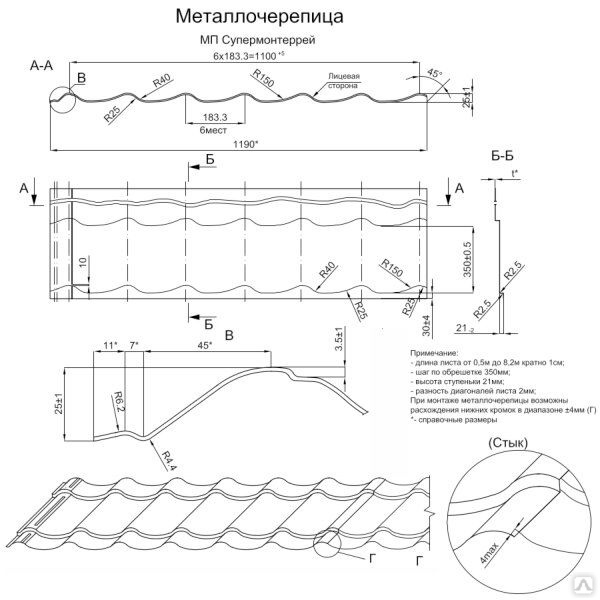

Высота волны и ее шаг

Когда речь идет о размерах металлочерепицы для кровли, значение имеет такой важный параметр, как высота волн и расстояние между ними.

В разных марках материала от различных изготовителей значения высоты металлочерепицы для кровли могут колебаться в пределах 12-80 мм.

Различают три группы изделий по данному параметру:

  1. Высота волны металлочерепицы – 12-28 мм – эконом класс.
  2. Профиль высотой в 30-50 мм – изделия среднего класса.
  3. Волны с высотой в 30-50 мм – у продукции класса элит.

Обратите внимание, что кровельный материал с высотой профиля более 50 мм считается наиболее надежным и крепким – он позволяет отводить с крыши большой поток воды во время шквальных ветров с дождем. К тому же, выглядит такое покрытие очень эффектно.


Под шагом волны подразумевают расстояние, на котором находятся две соседние верхние точки профиля. Приемлемым принято считать шаг в 183-185 мм. Изделия с такими параметрами способны хорошо переносить стандартные ветровые и снеговые нагрузки, а также выдерживают вес человека, передвигающегося по покрытию во время ремонта или обслуживания кровли.

Материалы с более длинным шагом отличаются меньшей жесткостью. Кроме того, такая форма укорачивает рабочую поверхность листа металлочерепицы, что может привести к дополнительным расходам, если используются короткие листы материала.

Стоит отметить, что крайне важно перед покупкой проверить качество штамповки профильных листов. Если волны плотно прилегают друг к другу, значит, кровля получится качественной. Неплотное прилегание может быть связано с приобретением материалов от разных производителей, а также использованием устаревшего оборудования. Такой материал не сможет надежно защищать кровлю.

Толщина листов для крыши

Толщина металлочерепицы влияет, в первую очередь, на прочность и долговечность материала. Как правило, выпускаются изделия со стандартной толщиной оцинкованного железа в 0,4-0,6 мм. Однако в некоторых случаях можно встретить изделия из стали тоньше, чем 0,4 мм, либо толще 0,6 мм.

В процессе выбора подходящего материала стоит учитывать такие нюансы:

  • Металлочерепица, изготовленная из стали толщиной в 0,35-0,4 мм может быть повреждена в ходе ее перевозки, установки, а также в процессе пользования кровлей. Кроме того, такая сталь быстрее начнет окисляться и ржаветь, так что вряд ли стоит рассчитывать на длительный срок эксплуатации, тем более, если внешнее покрытие также очень тонкое.
  • Достаточно прочную и качественную металлочерепицу изготавливают из рулонной оцинкованной стали с толщиной в пределах 0,45-0,6 мм. Срок службы такой кровли составит около 15 лет. Если оценивать материал с позиции отношения цена – качество, то это наиболее предпочтительный вариант.
  • Изготовленная из стали с толщиной в 0,7-0,8 мм металлочерепица будет очень надежным кровельным покрытием, однако, она весит почти вдвое больше предыдущей категории и оказывает значительную нагрузку на стропильную систему. Кроме того, подобные изделия обойдутся значительно дороже, а их укладка выполняется несколько сложнее.


В конечном итоге размер металлочерепицы для крыши по толщине будет несколько отличаться от первоначальных значений оцинкованной стали, поскольку на материал наносят защитное полимерное покрытие. От толщины этого слоя, к слову, будет зависеть качество кровельного материала и его долговечность, а, значит, и цена.

Обратите внимание, что в качественной продукции толщина декоративного покрытия одинакова по всей площади металлочерепицы.

Взаимосвязь между размерами и весом кровельного материала

Безусловно, общая масса кровли будет зависеть не только от размера металлочерепицы для крыши – длины и ширины листа, но и от толщины использованного металла.

Поскольку одной из основных составляющих нагрузки на стропильную систему является именно масса кровельного материала, полученные данные должны приниматься в расчет при проектировании здания.

Стоит отметить, что ввиду относительно небольшой массы металлочерепицы, ее с успехом применяют для ремонта крыш с шиферным или рубероидным покрытием.

Правильно определить итоговую массу конструкции, исходя из размеров листа металлочерепицы, важно для тех, кто занимается перекрытием крыши самостоятельно.


Общий размер материала определяет:

  • уровень сложности выполнения работ по укладке материала;
  • возможность подъема на высоту без посторонней помощи или спецтехники;
  • простоту и невысокие затраты на перевозку к месту строительства – если длина полотна не превышает 5 метров, оно свободно поместится на легковой автоприцеп.

Если монтаж кровли выполнять из небольших листов металлочерепицы, потребуется больше времени для работы, расход материала будет выше, да и креплений потребуется значительно больше, за счет увеличения числа продольных и вертикальных стыков. Однако привлечение специалистов или техники не потребуется – все можно сделать самостоятельно.

Таким образом, от подбора оптимального размера металлочерепицы зависит не только качество и удобство работ, но и стоимость материалов.



Металлочерепица размеры. Стандартная ширина и длина листа

Дело в том, что вся металлочерепица производится под заказ, индивидуально для каждого покупателя в течение двух-трех дней с момента оформления сделки. Случаются и исключения, но на общее положение дел они не влияют.

Процесс производства листов металлочерепицы происходит на непрерывной лини, в которую устанавливается рулонная сталь в бухте, длиной около километра. По достижению необходимой длины листа компьютерная программа отсекает его при помощи гильотины на линии производства. Листы складывают в пачки по группам типоразмеров, после чего их пакуют и отправляют к заказчику.

Иногда строительные супермаркеты продают готовые листы со стандартными размерами, но они стандартные лишь для самого магазина. Какую длину листов они заказали на заводе, такую им и произвели. Лишь с логистических соображений можно предположить, что длина 2, 2,5 или 3 метра являются стандартными. Но на практике это не так. Стандартной длины металлочерепицы не существует. Хоть и заявляется, что лист черепицы может иметь любую длину, но на практике это не совсем так. Да, ограничений по длине и в самом деле нет. Но есть ограничения по невыполнимым размерам.

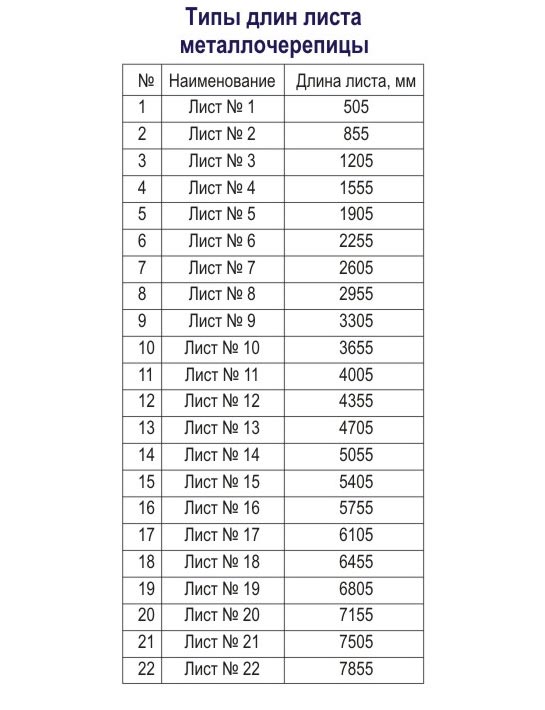

Стандартная длина листа

Поскольку любая металлочерепица имеет поперечный штамп (ступеньку) на расстоянии +/- 350 мм, в зоне +/- 5 см от этой ступеньки не получится качественно отрезать лист, не нарушив его геометрию, поэтому существуют так называемые мертвые зоны вблизи этой ступеньки по всей длине листа металлочерепицы, где выполнить рез гильотиной при производстве не удастся. Для решения вопроса делают лист немного длиннее, в зоне выполнимого размера, и по месту, на крыше при монтаже, кровельщики подрезают лист у верхнего края ската вручную (ножницами по металлу).

Невыполнимые размеры металлочерепицы, мм

Таблица невыполнимых размеров
Интерметаллпласт
Monterrey
Винскиф
Diament D23
Винскиф
Дюна
Ruukki
(все профиля) *
отдоотдоотдоотдо
0,7500,8500,7240,8100,7240,8200,7000,800
1,1001,2001,0741,1601,0741,1701,0501,150
1,4501,5501,4241,5101,4241,5201,4001,500
1,8001,9001,7741,8601,7741,8701,7501,850
2,1502,2502,1242,2102,1242,2202,1002,200
2,5002,6002,4742,5602,4742,5702,4502,550
2,8502,9502,8242,9102,8242,9202,8002,900
3,2003,3003,1743,2603,1743,2703,1503,250
3,5503,6503,5243,6103,5243,6203,5003,600
3,9004,0003,8743,9603,8743,9703,8503,950
4,2504,3504,2244,3104,2244,3204,2004,300
4,6004,7004,5744,6604,5744,6704,5504,650
4,9505,0504,9245,0104,9245,0204,9005,000
5,3005,4005,2745,3605,2745,3705,2505,350
5,6505,7505,6245,7105,6245,7205,6005,700
6,0006,1005,9746,0605,9746,0705,9506,050
6,3506,4506,3246,4106,3246,4206,3006,400
6,7006,8006,6746,7606,6746,7706,6506,750
7,0507,1507,0247,1107,0247,1207,000
7,4007,5007,3747,4607,3747,470
7,7507,850

* Завод Ruukki производит листы металлочерепицы кратно 5-ти сантиметров, независимо от зоны реза.

Металлочерепица Ruta 0,45 мм (матовая) от 244,00 ₴ / м²

Diament D23 Arcelor (Германия) 0,5 ZN225 PEMA от 316,00 ₴ / м²

{jshop-prod-ins:6441}

{jshop-prod-ins:1760}

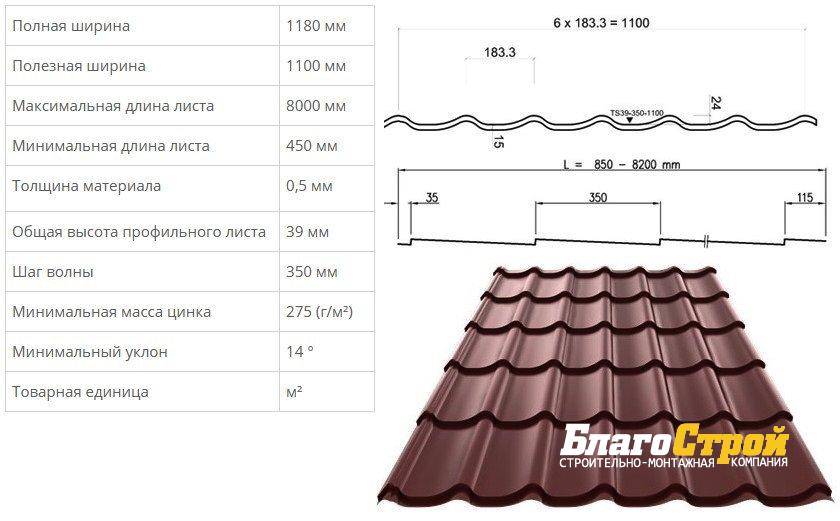

Стандартная ширина листа

Такое понятие, как стандартная ширина листа есть. Оно справедливо для каждой конкретной модели профиля и зависит от ширины исходной заготовки (ширины гладкого металла) и от конфигурации профиля. Чем выше и сложнее форма волны, тем больший расход металла происходит. По стандартам все бухты рулонной оцинкованной стали имеют одинаковую ширину, равную 1250 мм. От этой ширины начинается отсчет. Если рассмотреть самую популярную волну  — Monterrey от Ruukki, то она имеет рабочую (монтажную) ширину 1100 мм. Многие производители производят похожие профили с таким же или другим названием, но все они в основном так же делаю такую же рабочую ширину листа металлочерепицы 1,10 м. Но металлочерепица рассчитывается для продажи не по монтажной, а по полной ширине листа, которая может варьировать от 1800 до 1200 мм. У разных производителей она своя.

Следовательно, при расчете количества листов на скат необходимо пользоваться монтажной шириной, а для расчета количества квадратуры нужно полученное количество листов умножить на полную ширину и длину. Так вы получите необходимое количество квадратных метров металлочерепицы для расчета стоимости заказа.

В любом случае, перед расчетом количества металлочерепицы вам необходимо узнать рабочую и полную ширину листа выбранной вами металлочерепицы. Так же, чтобы правильно состыковать листы в длину (если длина ската более  5-ти метров), нужно иметь таблицу невыполнимых размеров для конкретного профиля волны и знать какой продольных нахлест необходимо учесть для расчета длины состыкованных листов.

Первый (нижний) и последующие кроме последнего листа по вертикали всегда идут минимальной длины от невыполнимого размера, так вы получите стандартную кромку для зацепа и не переплатите за спрятанный металл. Последним листом закрывается остаток. Если длина остатка попадает в невыполнимую зону, то берется длина больше необходимой, попадающая в зону реза и на крыше обрезается вручную по месту.
