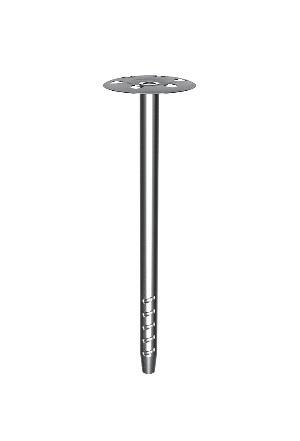

Металлический тарельчатый дюбель: DHM 8/110 мм Металлический тарельчатый дюбель Фишер для крепления утеплителя, оц. сталь, артикул 536254F оптом в 1001Крепеж

Металлический тарельчатый анкер и шайба – Крепеж для монтажа огнезащиты Rockwool FT Barrier

Компания ROCKWOOL показала разницу между «слабогорючей» изоляцией Г1

Подробнее

Новые знания для новой реальности: компания ROCKWOOL приглашает на вебинары

Подробнее

Квест на выживание: общественное движение «Пожарам НЕТ» опубликовало новый видео-эксперимент

Подробнее

Технические характеристики

Скачать описание

Сравнить

Типоразмеры

Размеры и упаковка	Длина, мм	Кол-во в уп, шт
Стальной анкер	80	460
Стальной анкер	110	350
Стальной анкер	140	240
Стальной анкер	170	200
Стальной анкер	200	250
Стальной анкер	250	210
Тарельчатый держатель Termoclip Стена-4		250



Длина анкера в зависимости от толщины FT BARRIER / FT BARRIER D

Толщина, мм	30-50	60-80	90-110	120-140	140-170	180-200
Длина анкера, мм	80	110	140	170	200	250

Документация

documents

Техническая документация ЧертежиСертификаты и декларацииСертификаты для СНГBIMАльбомы и каталоги Альбомы и каталоги Общестрой





	dwg	pdf	7z

Часто задаваемые вопросы

Как хранить теплоизоляцию на стройплощадке?

Теплоизоляционные материалы ROCKWOOL должны храниться в крытых складах или под навесом для защиты продукции от попадания атмосферных осадков, на сухой ровной поверхности в горизонтальном положении, в целостной упаковке.

В случае загрязненного или неровного основания организуется настил. Допускается укладка пачек друг на друга.

Не допускается хранение не ровно уложенных пачек:

• максимальная высота укладки пачек – 5 м, для продукции с номинальной плотностью 100 кг/м³ и более;
• 4 м для продукции с номинальной плотностью от 40 до 99 кг/м³;
• продукты двойной плотности оцениваются по слою с наименьшей плотностью;
• Маты должны складироваться в горизонтальном положении. Продукция марок Lamella Mat, Klimafix должна храниться в вертикальном положении.

Слышал, что каменная вата растворяется под воздействием воды, так ли это?

Это неправда, если мы говорим о плитах из каменной ваты, которые произведены компанией ROCKWOOL. Их отличительное свойство гидрофобность — свойство материала не взаимодействовать или слабо взаимодействовать с водой, не смачиваться ею. От слова hydrophobe – плохо впитывающий влагу. Все материалы из каменной ваты ROCKWOOL – гидрофобизированы и обладают низким водопоглощением, в том числе из воздуха. Тем не менее, на всём протяжении жизненного цикла изделия (транспортирование, хранение, монтаж, эксплуатация) следует оберегать его от контакта с влагой. В случае намокания на увлажнённые материалы не следует оказывать механических воздействий и следует принять меры к скорейшему высушиванию. Кратковременное воздействие влаги не приводит с большой долей вероятности к изменению характеристик изделия.

Пластиковые тарельчатые дюбели – Harpoon.pro

• Продукция
  • Саморезы
    • Саморезы по металлу
    • Саморезы по бетону
  • Заклепки
    • Заклепки вытяжные
    • Гайки заклепки
  • Сверла и буры
  • Инструмент
    • Аккумуляторный
    • Пневмогидравлический
    • Ручной
  • Аккумуляторы для инструмента
  • Комплектующие
    • Насадки для шуруповерта
    • Шестигранные насадки
    • Колпачки для шурупов
    • Уплотнительные ленты
    • Дюбеля и шайбы
      • Дюбель кровельный
      • Шайба кровельная
    • Рейки
      • Рейка прямая
      • Рейка угловая
    • Термовтулки
• Техподдержка
  • Техническая документация
  • Консультация и выезд специалиста
  • Разработка продукции (R&D, OKP)
• О компании
  • Преимущества
  • История
  • Новости
  • Миссия и стратегия
  • Проекты
  • Публикации
  • Контроль качества
  • Области применения HARPOON
  • Вакансии
• Контакты

Пластиковые тарельчатые дюбели — вспомогательный крепеж, предназначенный для быстрого и аккуратного монтажа отдельных элементов кровельной конструкции.

С их помощью крепят высокоармированные мембраны, слой тепло- и гидроизоляции к бетонным, деревянным и металлическим основаниям крыши.

Подбор продукта

Кровельный тарельчатый дюбель для крепления тепло- и гидроизоляционных материалов к основанию кровли

Всего продуктов 1

| ‹ Назад 1 Вперед › | Показать все

Изделие состоит из стержня со сквозным продольным каналом и тарельчатой шляпки (головки) с отверстием под металлический крепеж в центре.

Внутренний канал дюбеля представлен двумя участками — более длинным и широким, диаметр которого чуть превышает диаметр головки самореза, и коротким узким с диаметром, соответствующим диаметру стержня метиза. Таким образом, при совместном использовании с металлическими саморезами тарельчатые дюбели оказывает телескопический эффект.

Для изготовления дюбелей тарельчатого типа, которые по оптимальной цене за штуку представлены в нашем каталоге, используют качественный полимерный материал, устойчивый к различного рода негативным воздействиям окружающей среды — температурным перепадам, солнечным лучам и т.

п.

Преимущества использования тарельчатых дюбелей

• Быстрое и качественное выполнение монтажных и демонтажных кровельных работ;
• Надежное крепление гидро- и теплоизоляционных материалов к основанию кровли;
• Равномерное распределение сдавливающей нагрузки на закрепляемый материал;
• Защита металлических крепежных элементов, слоя тепло- и гидроизоляции от механических повреждений при воздействии вертикальных нагрузок и/или проведении демонтажных работ.

Необходимое количество тарельчатых дюбелей для крепления гидроизоляции и утеплителя вы можете купить, обратившись в наш офис по телефону

8-800-333-07-89 или через форму заявки на сайте.

Обзор инструмента: дюбельная пластина DFM

Инструменты и материалы

Майк Пекович рассматривает отличную дюбельную пластину, которая продается по отличной цене.

Автор: Михаил Пекович, № 281, март/апрель 2020 г., выпуск

. Дюбельная пластина от DFM. $60

Работа пластины для дюбелей состоит в том, чтобы превращать квадратные палочки в круглые дюбели, и новое предложение от DFM прекрасно отвечает всем требованиям. Лучшая особенность пластины, изготовленной из стали A-2, — это количество отверстий в вашем распоряжении. С диапазоном размеров в 1⁄32 дюйма. с шагом от 1⁄8 дюйма до 5⁄8 дюйма, скорее всего, вы найдете именно тот размер дюбеля, который подойдет для работы. Пластина работает хорошо, но, как и в случае с другими пластинами для дюбелей, стоит скосить углы стержня, прежде чем вонзать его в пластину. Пластина может быть установлена ​​в деревянном блоке, хотя я обнаружил, что центрирование ее над отверстием для собаки на моей скамье работает нормально. За 60 долларов дюбельная пластина DFM — отличная цена.

— Майкл Пекович — креативный директор FWW.

Из тонкой деревообработки № 281

	Изготовление дюбелей из твердой древесины с Кристианом Бексвоортом Выберите свой собственный пиломатериал и диаметр для изготовления нестандартных дюбелей для скрепления мелких соединений
	Как сделать свои собственные дюбели Том МакКенна Не беспокойтесь о купленных в магазине палочках. Изготовление дюбелей своими руками — это быстро и легко, при этом используются отходы магазина.
	Дюбель Брюс Ходли Почему круглые шипы выпадают из круглых отверстий, а эластомер компрометирует

Получите все!

НЕОГРАНИЧЕННОЕ Членство – это как пройти мастер-класс по деревообработке за меньшие деньги чем 10 долларов в месяц.

Рекомендуемая мастерская

Он построил десятки круглых стендов Shaker за четыре десятилетия, так что нет никого более квалифицированного, чем Кристиан Бексвоорт, чтобы продемонстрировать создание этой классики. В этой серии видео из семи частей…

Избранные проекты и планы

Буфет Криса Гочнура сочетает в себе практичность, прочность и красоту в современном корпусе

Похожие статьи

Основные моменты

• Развивайте свои навыки

  при подписке на нашу рассылку

  Просмотреть все информационные бюллетени

• Наш подкаст, выходящий раз в две недели, позволяет редакторам, авторам и специальным гостям отвечать на ваши вопросы по деревообработке и связаться с онлайн-сообществом по деревообработке.

• Мы создали эти специальные коллекции контента, организованные для того, чтобы дать вам возможность глубоко погрузиться в ряд тем, которые имеют значение.

• Присоединяйтесь к нашим доверенным экспертам для углубленного онлайн-обучения.

Посмотреть все

Посмотреть Другие продукты

Устройство для изготовления длинных дюбелей, калибровочная пластина для дюбелей



Deutsch

Français

Italiano







На рисунках показано использование с механической подачей и поет как ручная точилка для карандашей.

VERITAS Нож для дюбелей и шипов

Эти резаки производства Veritas можно использовать двумя способами. Используя их как ручную точилку для карандашей, вы можете точно нарезать шипы на кончиках токарных станков или на элементах мебели в деревенском стиле. Фрезы также можно использовать с механической подачей для точного ввинчивания штифтов.

Используя ручную дрель, вам нужно всего лишь отрезать квадратную заготовку немного большего размера (достаточно 1/16 дюйма) и использовать квадратную головку, чтобы протолкнуть заготовку через резак для дюбелей. Лезвие из углеродистой стали в корпусе из цинкового сплава регулируется.

Инструкции (PDF)

A. Фреза для дюбелей 3/8 дюйма (9,5 мм)
Одинаково хорошо работает с мягкой, зеленой и твердой древесиной. Изогнутое лезвие относительно легко затачивается. Доступны только три размера: 3/8 дюйма (9,5 мм), 7/16 дюйма (11,1 мм) и 1/2 дюйма (12,7 мм).

Код 307850Цена ^∗ 49,18 €

B. Фреза для дюбелей 7/16 дюйма (11,1 мм)

Код 307851Цена ^∗ 49,21 €

C. Фреза для дюбелей 1/2 дюйма (12,7 мм)

Код 307852Цена ^∗ 43,55 €

D. Квадратная головка 5/8 дюйма (15,9 мм)
для дюбеля 1/2 дюйма
имеет конец с квадратным хвостовиком 3/8 дюйма

По морю к нам

Код 307856 Цена ^∗ 6,59 €

E. Квадратная головка 1/2 дюйма (12,7 мм)
для дюбеля 3/8 дюйма и 7/16 дюйма
имеет конец с квадратным хвостовиком 3/8 дюйма

Код 307855Цена ^∗ 6,59 €

F. Гнездовой адаптер
имеет конец с квадратным хвостовиком 3/8 дюйма
и шестигранный хвостовик 1/4 дюйма.

Код 307854Цена ^∗ 3,30 €

Сменное изогнутое лезвие
для фрезы для дюбелей

Код 307853Цена ^∗ 19,29 €



Формирователь дюбелей Veritas

Этот формирователь дюбелей позволяет изготавливать дюбели любой длины по мере необходимости. Вы просто вставляете большой кусок дерева в отверстие с острыми краями цельной вставки из инструментальной стали A2, чтобы срезать лишний материал со дюбелей.

Монтажная пластина диаметром 76 мм (3 дюйма) (которую можно использовать с отверстием для собачки 19 мм или 20 мм) имеет два отверстия для винтов для стационарного монтажа; сменные вставки надежно защелкиваются в нем. Вам понадобится как минимум одна монтажная пластина и одна вставка по размеру дюбеля, который вы хотите изготовить.

Поперечный разрез на рисунке показан для наглядности!

Монтажная пластина
Совместим со всеми размерами

Поступление ожидается с 27 недели 2023 года

Код 325202 Цена ^∗ 15,54 €

INSERT 3 мм

Ожидается, что будет доступна с недели 31/2023

Код 325210 Цена ^∗ € 13,06

Вставка 4 мм

Ожидается, что будет доступна с недели 13/2023

611111111111111111111111111111111111111111111111111111. ^∗ 13,06 €

Вставка 6 мм

По морю к нам

Код 325213 Цена ^∗ 13,06 €

801 49 Вставка0147

Ожидается, что будет доступен с 30/2023

Код 325214 Цена ^∗ € 13,06

Вставка 10 мм

Код 325215price ^∗ ~ 13,066666666666.price ^∗ ~ 13,0666666666615price ^∗ ~ 13,066.

Вставка 12 мм

Поступление ожидается с 30 недели 2023 года

Код 325216 Цена ^∗ 14,61 €

Комплект штифтов Veritas Dowel Former

В комплекте:
Монтажная пластина
Вставки 6 мм, 8 мм, 10 мм, 12 мм
Поставляется в пластиковой коробке с местом для двух дополнительных вкладышей.

По морю к нам

Код 325201 Цена ^∗ 51,99 €

Профессиональный инструмент для изготовления дюбелей

Вы легко сможете изготовить дюбели из вашего любимого дерева! Этот профессиональный инструмент для нарезки дюбелей с пометкой «Сделано в Германии» позволяет легко превратить квадратную заготовку в удобные дюбели.

Если вы планируете купить станок для изготовления дюбелей, вам понадобятся:
электрическая дрель и приспособление для ее удержания. У вас, вероятно, уже есть дрель; приспособление можно приобрести у любого дилера по деревообработке.

Для изготовления дюбелей вам понадобится базовый инструмент (“Grundgerät”) , один из двух приводов (“Mitnehmer”) , которые мы предлагаем для изготовления дюбеля нужного размера, и переходная втулка вставка (” Einsatzhülse”) соответствующего диаметра. Срок доставки ок. 1 неделя!

Инструкции и дополнения

Описание товара		Цена Кода
	Базовый инструмент “Grundgerät” Базовый инструмент оснащен фрезами , , но в любом случае вам понадобится привод и вставка.	Цена ∗ 154,19 €
	Диск “Митнемер” для дюбелей диаметром 6–14 мм (1/4–9/16 дюйма). для крепления к дрели	Цена ∗ 35,64 €
	Диск “Митнемер” для дюбелей диаметром 15–26 мм (9/16–1–1/32 дюйма). для крепления к дрели	Цена ∗ 38,73 €
	Вставка 6 мм	Цена ∗ 54,59 €
	Вставка 8 мм	Цена ∗ 54,59 €
	Вставка 10 мм	Цена ∗ 54,59 €
	Вставка 12 мм	Срок доставки 2 недели! Бестелл №. 301837Цена ∗ € 54,59
	Вставка 13 мм	Срок доставки 2 недели! Бестелл №. 301838Цена ∗ € 54,59
	Вставка 14 мм	Срок доставки 2 недели! Бестелл №. 301839Цена ∗ € 54,59
	Вставка 15 мм	Срок доставки 2 недели! Бестелл №. 301840Цена ∗ € 54,59
	Вставка 16 мм	Цена ∗ 54,59 €
	Вставка 18 мм	Срок доставки 2 недели! Бестелл №. 301842Цена ∗ € 54,59
	Вставка 19мм	Код 301843Цена ∗ 55,62 €
	Вставка 20 мм	Код 301844Цена ∗ 54,59 €
	Вставка 22 мм	Срок доставки 2 недели! Бестелл №. 301845Цена ∗ € 54,59
	Вставка 24 мм	Срок доставки 2 недели! Бестелл №. 301846Цена ∗ € 54,59
	Вставка 25 мм	Код 301847Цена ∗ 54,59 €
	Вставка 26 мм	Срок доставки 2 недели! Бестелл №. 301848Цена ∗ € 55,62
	Сменное лезвие	Срок доставки 2 недели! Бестелл №. 301833Цена ∗ 39,35 €

Устройство для изготовления дюбелей Veritas

Устройство для изготовления дюбелей Veritas позволяет изготавливать дюбеля идеального размера диаметром от 1/4 дюйма (6,35 мм) до 1 дюйма (25,4 мм). с шагом 1/16 дюйма, длиной до 4 футов (1219 мм) (или больше для больших диаметров) из любых пород дерева, которые вы пожелаете. В процессе используются два лезвия (оба из высокоизносостойкой инструментальной стали A2), одно для черновой обработки, а другое для окончательной калибровки. Вы просто отрываете квадратную заготовку на 1/8 дюйма (3 мм) большего размера и прогоняете ее через устройство для изготовления дюбелей с помощью квадратного гнезда в электродрели. Следуя простым инструкциям, вы устанавливаете два лезвия на нужный размер, делаете короткую часть дюбеля, а затем регулируете чистовое лезвие, чтобы довести дюбель до точного размера. Затем запускайте то, что вам нужно. Тонкая регулировка необходима, так как древесина разной плотности имеет различное пружинение волокон при распиле. Примечание: только в дюймах, метрические не доступны!



В комплект поставки входят (вид против часовой стрелки):
Корпус
Установочный шаблон лезвия
Шестигранный ключ 3/32 дюйма (2,4 мм)
Шестигранный ключ 5/16 дюйма (7,9 мм)
Гаечный ключ 1-1/8 дюйма
Втулка 1 дюйм (25,4) мм)
Втулка 15/16 дюйма (23,8 мм)
Переходник привода 3/8 дюйма (9,5 мм)
Квадратная головка 1-1/8 дюйма (28,6 мм)

Базовый инструмент для изготовления дюбелей (1 дюйм)

Литой и анодированный алюминиевый корпус устройства для изготовления дюбелей имеет отверстия диаметром 1 дюйм (25,4 мм). дюбель и включает стальные направляющие втулки размером 1 дюйм (25,4 мм) и 15/16 (23,8 мм). Диапазон регулировки лезвия позволяет сделать дюбель на 1/16 дюйма (1,6 мм) меньшего размера (часто это преимущество, когда вы хотите, чтобы он был немного меньше размера для скользящей посадки), поэтому Veritas включает в себя направляющую на 1/16 дюйма (1,6 мм) меньшего размера. втулка, потому что дополнительные затраты минимальны.

Корпус устройства для изготовления дюбелей имеет микрометрическую регулировку в обоих механизмах крепления лезвия. Также в комплект входит простой зажим для точной замены лезвий, когда их необходимо снять для заточки. Корпус можно зажать в тисках, прикрутить болтами к столу или закрепить через отверстие для собачки 3/4 дюйма (19,05 мм) с помощью дополнительного узла собачки.

Базовый станок для изготовления дюбелей поставляется с корпусом и лезвиями, приводным квадратным ключом на 1-1/8 дюйма (28,6 мм) с приводным адаптером, направляющими втулками на 1 дюйм (25,4 мм) и 15/16 дюйма (23,8 мм), гаечным ключом и шестигранные ключи.
Инструкции (PDF)

Доступность ожидается с 42 недели 2023 года. Передний нож

Код 308811Цена ^∗ 25,04 €

Зап. Задний отвал

Код 308812Цена ^∗ 23,86 €

Изображение: Код 308806

Изображение: Код 308802

Дополнительные вставки для дюбелей для Veritas Dowel Maker Каждая дополнительная вставка поставляется с квадратным гнездом и двумя направляющими втулками номинального размера и меньшего размера 1/16 дюйма (1,6 мм) (за исключением вставной втулки 1/4 дюйма, так как нижний 16-й размер к этому, 3/16 дюйм, слишком слаб для этого процесса). Вставки изготовлены из анодированного алюминия, а втулки – из стали. Один и тот же квадратный хвостовик используется для дюбелей двух размеров.

Вставка под дюбель 1/4 дюйма (6,35 мм)

Код 308802Цена ^∗ 43,55 €

Вставка под дюбель 5/16 и 3/8 дюйма (7,94 и 9,53 мм)

Код 308803Цена ^∗ 55,00 €

Вставка для дюбеля 7/16 и 1/2 дюйма (11,11 и 12,7 мм)

Код 308804Цена ^∗ 50,40 €

Вставка для дюбеля 9/16 и 5/8 дюйма (14,29 и 15,88 мм)

Код 308805Цена ^∗ € 46,76

Вставка для дюбеля 11/16 и 3/4 дюйма (17,46 и 19,05 мм)

Код 308806Цена ^∗ 46,76 €

Вставка для дюбеля 13/16 и 7/8 дюйма (20,64 и 22,23 мм)

Код 308807Цена ^∗ 47,83 €

Пластиковый футляр для вставок дюбелей

Экономьте место для всех стандартных размеров!

Код 308810Цена ^∗ 23,86 €

Вставки для дюбелей Veritas для изготовления стрел

Отличный способ сделать точные стрелы из собственного пиломатериала. традиционные диаметры древка для деревянных стрел. Для использования с нашим устройством для изготовления дюбелей Veritas (код 308800) каждая вставка из анодированного алюминия поставляется со стальной направляющей втулкой номинального размера и квадратным гнездом.

5/16 дюймовая (7,94 мм) вставка для дюбелей Arrow Maker

Код 308815Цена ^* € 43,55

11/32-дюймовая (8,73 мм) вставка для дюбелей Arrow Maker

Код 308816Цена ^∗ 43,55 €

23/64-дюймовая (9,13 мм) Вставка для дюбелей Arrow Maker

Код 308817Цена ^∗ 50,87 €
