Мелкозаглубленный ленточный: Мелкозаглубленный ленточный фундамент – расчёт и устройство

Мелкозаглубленный ленточный фундамент своими руками

Фундаментные работы не считаются самыми сложными строительными работами, но по ответственности это одни из наиболее ответственных конструкций строения. Большинство ошибок во время сооружения фундамента приводят к очень тяжелым последствиям, исправить их очень трудно и дорого, а в некоторых случаях невозможно. Все расчеты фундамента должны выполняться согласно положениям СНиП 2.02.01–83.

Мелкозаглубленный ленточный фундамент своими руками

Файл для скачивания. СНиП 2.02.01–83. Основания зданий и сооружений. СП 22.13330.2011

СНиП 2.02.01–83

Во время расчетов принимаются во внимание:

• нагрузки, действующие на основание фундамента;
• показатели грунтов, наличие и расположение подземных вод;
• максимально допустимые деформации и показатели несущих характеристик;
• характеристики климатических зон и глубина основания.

Это очень сложные расчеты, останавливаться на них мы не будем. Для простейших сооружений строители принимают за основание стандартные для данной климатической зоны и характеристики грунтов параметры. Они уже имеют большой запас по прочности, что позволяет обеспечивать надежность конструкции.

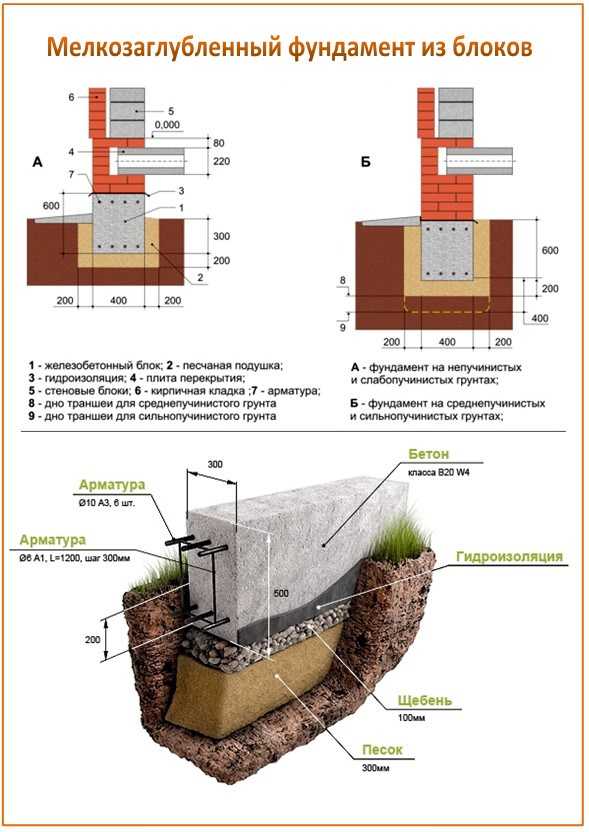

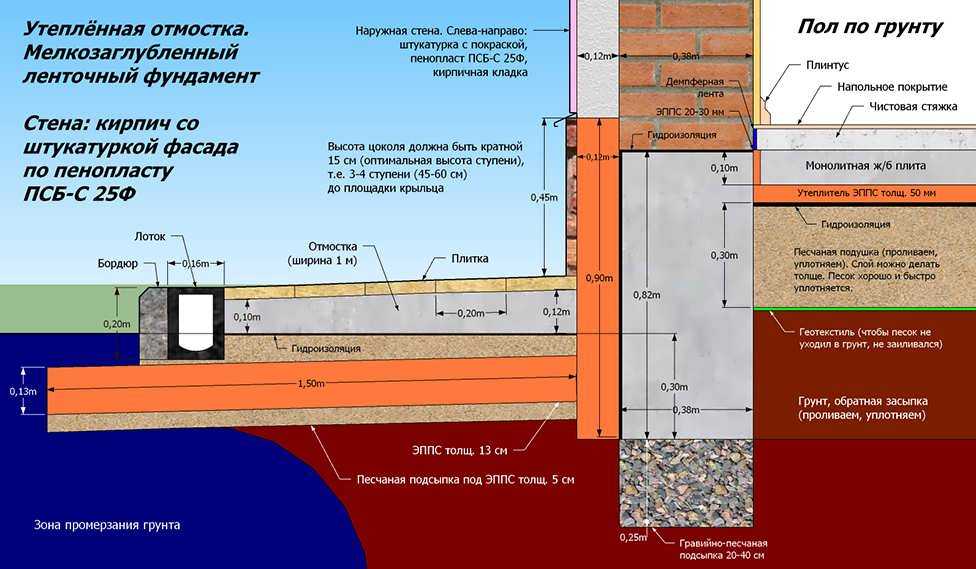

Мелкозаглубленный ленточный фундамент – параметры

Ознакомительная таблица ориентировочной ширины ленточного фундамента

Минимальная ширина ленты в зависимости от этажности	Ширина ленты, см Несущая способность грунта 0,72 кгс/см2. Пример: пылеватые, мелкие слюдянистые пески, илистые пески, илистая глина	Ширина ленты, см Несущая способность грунта 1 кгс/см2 Пример: глина, песчанистая глина, илистая глина, илистый неорганический ил	Ширина ленты, см Несущая способность грунта 1,4 кгс/см2. Пример: песок, глинистый крупный песок, илистый щебень, глинистый щебень	Ширина ленты, см Несущая способность грунта >1,92 кгс/см2. Пример: гравелистый песок, гравий, щебень
Каркасный дом 1 этаж	30	30	30	30
Каркасный дом 2 этажа	38	30	30	30
Каркасный дом 3 этажа	58	43	30	30
Каркасный дом, обложенный “вполкирпича” 1 этаж	30	30	30	30
Каркасный дом, обложенный “вполкирпича” 2 этажа	53	40	30	30
Каркасный дом, обложенный “вполкирпича” 3 этажа	81	60	40	30
Кирпичный дом, кладка в 1 кирпич 1 этаж	40	30	30	30
Кирпичный дом, кладка в 1 кирпич 2 этажа	73	53	35	30
Кирпичный дом, кладка в 1 кирпич 3 этажа	106	81	53	40

Ширина ленты в зависимости от материала стен

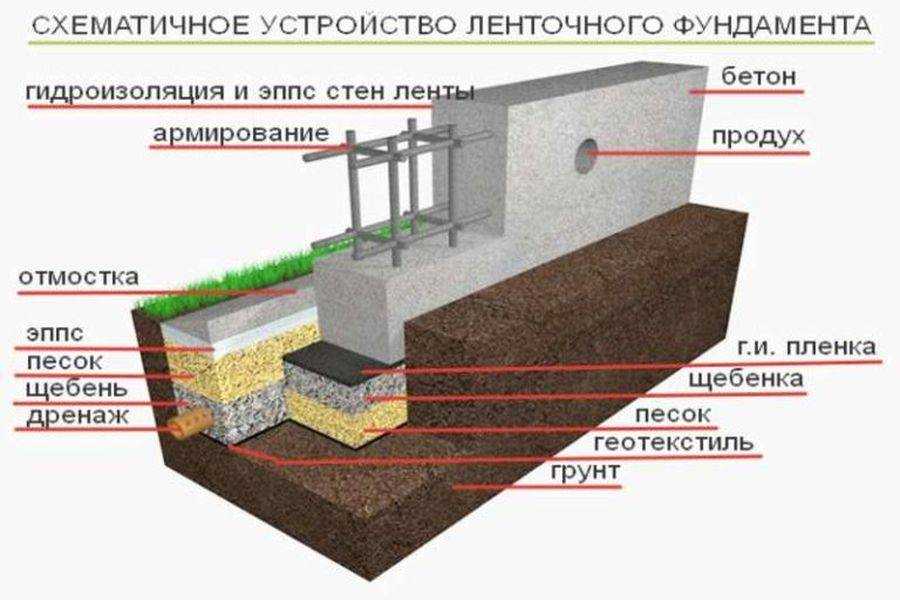

Мелкозаглубленный ленточный фундамент – один из наиболее часто используемых в частном строительстве вариантов, по всем показателям он удовлетворяет большинство застройщиков. Строительство фундамента можно условно разделить на три этапа: разметку, копание траншеи и строительство опалубки, заливку бетоном и выравнивание.

Основные этапы работ по обустройству фундамента

Рассмотрим подробно каждый этап. Мы расскажем об этапах строительства мелкозаглубленного армированного фундамента на песчаной подушке.

Содержание материала

• 1 Разметка ленточного фундамента
  • 1.1 Видео – Разметка для фундамента
• 2 Изготовление опалубки
  • 2.1 Цены на обрезные доски
  • 2.2 Видео – Изготовление опалубки
• 3 Заливка бетона
  • 3.1 Цены на бетонную смесь М400
  • 3.2 Видео – Семинар по заливке фундамента
• 4 Практические советы
  • 4.1 Как делать бетон
  • 4.2 Цены на бетономешалку
  • 4.3 Важно
  • 4.4 Как собирать опалубку
  • 4.5 Цены на гвозди строительные
  • 4.6 Как копать траншею
  • 4.7 Видео – Как копать траншею под фундамент
  • 4.8 Видео – Мелкозаглубленный ленточный фундамент своими руками

Разметка ленточного фундамента

Работы нужно выполнять внимательно и не спеша. Лучше потерять лишний час-другой во время разметки, чем потом иметь проблемы с уже готовой фундаментной лентой.

Разметка фундамента под баню

Шаг 1. По периметру фундамента вбейте деревянные колышки. Для того чтобы выровнять размеры и углы ленты, нужно подготовить элементарное приспособление в виде небольших лавочек. Вбейте в землю по два колышка на небольшом отдалении от углов фундамента и к ним закрепите горизонтальные доски.

Шаг 2. В досках укрепите гвозди, к ним привяжите веревки. Попытайтесь вначале проверять угол между веревками обыкновенным большим угольником. Так вы сможете приблизительно найти линии фундамента.

Шаг 3. Выровняйте углы ленты, они должны равняться строго 90°. Делать это нужно проверкой диагоналей. Размеры двух диагоналей не могут отличаться более чем на два сантиметра. Такой разброс можно без труда убрать во время строительства коробки здания.

Обноска для разметки фундамента

Обноска

Разметка ленточного фундамента

Шаг 4. Не снимайте веревки, с их помощью лопатой аккуратной отметьте положение ленты, желательно прокопать траншею глубиной в штык лопаты (примерно 20 сантиметров).

Шаг 5. Теперь можно снять веревки и продолжить копать траншею. Сразу решите, куда будете девать землю. Ее можно вывезти за пределы периметра строения или разровнять под ним. Плодородный слой в любом случае нужно полностью удалять.

Шаг 6. Ширина траншеи равна ширине стен строения. Если земля на участке плотная, то делать опалубку в траншее не надо, если стенки осыпаются, то придется заниматься опалубкой по всей высоте фундамента.

Глубина траншеи в пределах 60÷80 см с учетом песчаной подушки толщиной до двадцати сантиметров.

Видео – Разметка для фундамента

Схемы разметки фундамента	Описание
	Отбиваем переднюю ось фундамента
	Отбиваем переднюю линию по оси 1
	Устанавливаем на площадке вешки катета – 3 м
	Делаем выноску прямого угла
	Строим прямой угол по оси А (катет 4 м)
	Устанавливаем выноски по оси А
	Устанавливаем выноски для осей Б, В, Г
	Размечаем на выносках положение осей Б, В, Г
	Натягиваем разметку осей Б, В и Г
	Устанавливаем выноски слева для осей 2, 3, 4 и 5

Для изготовления опалубки можно использовать обрезные доски второго сорта или специальную водостойкую фанеру. Мы возьмем доски толщиной 20÷25 мм и шириной 20 см, для сборки щитов будем пользоваться рейками и обрезками досок.

Доски для сборки опалубки

Мебельные доски также подходят для сборки опалубки

Шаг 1. Изготовление щитов опалубки. Не нужно их делать очень большими, потом будет сложно устанавливать и демонтировать. Длина щитов зависит от их высоты, но в любом случае старайтесь, чтобы общий вес конструкции не превышал 50÷60 килограмм. Такой вес можно без особых усилий поднимать вдвоем. Доски щитов старайтесь подгонять без больших щелей, вертикальные стойки прибивайте на расстоянии 50÷60 сантиметров. Более точные показатели зависят от параметров ленты фундамента.

Как сделать съемную опалубку

Конструкция опалубки

Как сделать опалубку для фундамента

Схема изготовления щита опалубки из фанеры

Типовые щиты деревянной разборно-перестановочной опалубки

Щиты – фото

Для сколачивания используйте гвозди, саморезы не только увеличат стоимость опалубки, но и создадут проблемы во время ее разборки. Почти все пиломатериалы после разборки опалубки можно использовать для дальнейшего строительства здания, желательно их не повреждать лишний раз. Вам вряд ли удастся точно рассчитать длину щитов, оставьте запас по длине примерно 1,5÷2 метра, этот щит сделаете уже после точной установки всех предыдущих. В таком положении будет возможность снять точные размеры до угла и сделать щит нужной длины.

Шаг 2. Начинайте выставлять опалубку для фундамента. Одному такую работу не сделать, нужно звать помощника. Опускайте по очереди все щиты в траншею, фиксируйте при помощи колышек и угловых упоров положение. Между щитами следует вставлять распорки, чтобы они не изменяли своего положения во время фиксации опалубки. Распорки не работают во время заливки бетона, они имеют значение только во время сборки опалубки. Советуем сразу заготовить распорки под шаблон, количество определяется с учетом длины и высоты фундаментной ленты и параметров щитов.

Установка опалубки

Шаг 3. Надежно фиксируйте щиты, лучше поставить угловые подпорки чаще, чем потом ровнять фундамент. Щиты выставляйте по веревке, постоянно контролируйте их положение. Стыки щитов герметизируются доской, в этом месте обязательно делать крепление. Колышки вбивайте максимально глубоко, угловые подпорки к щитам нужно фиксировать специальными небольшими упорами из обрезков досок. Вы должны исключить даже малейшую вероятность нарушения целостности опалубки во время заливки бетона. Такая «авария» всегда дорого обходится.

Схема опалубки с упорами

Шаг 4. Во время установки опалубки нужно всегда предусматривать ее дельнейший демонтаж. Это значит, что гвоздки следует вбивать в те места, откуда их можно будет удалить. Все разборные узлы располагайте только с внешней доступной стороны опалубки.

Шаг 5. Проверьте правильность установки опалубки. Обращайте внимание не только на линейность плоскостей, но и на надежность фиксации. Прилагайте к опалубке разнонаправленные усилия – если обнаружились хоть небольшие колебания конструкции, сразу устанавливайте дополнительные упоры. Помните, что исправлять ошибки установки опалубки во время заливки бетона крайне неблагодарное дело.

Опалубка в сборе – фото

Цены на обрезные доски

обрезные доски

Видео – Изготовление опалубки

[adrotate group=”5″]

Шаг 6. Разместите в опалубке пластиковые трубки в местах расположение вентиляционных продухов и подвода инженерных коммуникаций. Верхние доски щитов опалубки скрепите досками или стяните проволокой для предупреждения распирания.

Установка продухов

Труба, заложенная поперёк опалубки, и является продухом

Фундамент у нас должен быть армированным – значительно увеличиваются его несущие способности. Для армирования применяется строительная арматура периодического профиля Ø 10 мм. Арматуру можно связывать, что очень долго, а можно класть только горизонтальные прутки уже во время заливки бетона. Мы, конечно, выбираем второй вариант. По прочности ленточный фундамент почти ничего не теряет, а работы и денег потребуется значительно меньше.

Арматура

Если все нормально, можно начинать заливать бетон.

Заливка бетона

Бетон будем делать самостоятельно из цемента марки 400, песка и гравия или щебня.

Цемент м400

Песок

Щебень

Вручную такие тяжелые физические работы в наше время уже не делают, нужно приобрести или одолжить небольшую бетономешалку с объемом барабана приблизительно 0,2 м3.

Замешивание бетона

Перед началом производства работ нужно подсчитать необходимое количество строительных материалов, расчеты производятся с учетом общего объема фундаментной ленты. Посчитать объем несложно, умножьте длину на ширину и высоту. На один кубометр бетона понадобится 325 кг цемента, 760 кг песка и 1100 кг щебня. Это приблизительные цифры, они нужны только для ориентировки количества материалов. Во время приобретения материалов увеличьте их количество на 10%. Песка нужно покупать еще больше для песчаной подушки.

Никто во время изготовления бетона не взвешивает отдельные ингредиенты с точностью до грамма. Во время приготовления бетона берите на одну лопату цемента две лопаты песка и три лопаты щебня или гравия. Вода используется по мере надобности, конкретное количество определяется опытным путем, бетон должен иметь оптимальную вязкость.

Шаг 1. Насыпьте в траншею слой песка толщиной ≈15÷20 сантиметров. Песок нужно хорошо утрамбовать, пользуйтесь для этого любыми подручными средствами или сделайте простейшее приспособление.

Песок на дне траншеи

Шаг 2. Заливайте бетонную смесь по периметру здания, не допускайте больших перепадов по высоте. Если у вас есть электрический вибратор – отлично, он может утрамбовать бетон сразу по всей высоте фундамента. Если трамбовка будет производиться вручную, то слой бетона не должен превышать 25÷30 сантиметров по высоте.

Заливка фундамента слоями

Процесс заливки

Бетонный вибратор

Шаг 3. Одновременно с заливкой обращайте внимание на «поведение» опалубки, при обнаружении различных выпуклостей или искривлений немедленно принимайте меры по их устранению.

Шаг 4. Мы решили, что армирование фундамента будем выполнять упрощенным способом. Прутки кладутся прямо на бетон. Всего в ленте у нас будет четыре ряда арматуры по два в каждом слое. Злейте песчаную подушку слоем бетона толщиной примерно 30÷40 сантиметров. Подровняйте его по горизонтали, уложите два ряда арматуры. Особенно стараться не стоит, прутки потом зальются массой, а небольшой угол наклона (если таковой останется) никакого негативного действия не оказывает.

Шаг 5. Продолжайте заливать фундамент по периметру, когда до верха ленты останется сантиметров двадцать–тридцать, кладите второй ряд арматуры. Обращайте внимание, чтобы концы арматурных прутков перекрывались примерно на 20÷30 сантиметров.

Залитый фундамент

Шаг 6. Выравнивайте нулевую отметку ленточного фундамента, разброс по высоте в углах не может превышать двух сантиметров. Пользуетесь натянутой веревкой, с ее помощью выравнивание сделаете быстрее и с лучшим качеством.

Крайне желательно залить весь фундамент в течение одного рабочего дня.

В большинстве случаев для бань такое возможно, но все зависит от конкретных размеров, умения организовать строительные работы, профессионализма и количества рабочих. Если приходится часть работы оставлять на следующий день, то жидкий бетон в опалубке нужно максимально подровнять по горизонтали. Наличие «ступенек» с большими перепадами высоты значительно уменьшают несущие характеристики фундамента. Опалубку следует снимать через две недели после заливки бетона. Если на улице жаркая и сухая погода, то бетон рекомендуется несколько раз в день обильно смачивать водой. Быстро сохнущий фундамент не будет иметь расчетных показателей прочности.

Почему? Бетон – уникальный материал. В идеальных условиях прочность бетонных конструкций постоянно увеличивается. В течение первых 14÷15 дней бетон набирает 70÷80% максимальной прочности, в дальнейшем скорость увеличения прочности замедляется и через 30÷40 лет его прочность увеличивается лишь на доли процента. Но возрастает! Конечно, так происходит только в тех случаях, когда на конструкцию не воздействуют атмосферные осадки, перепады температур, сторонние усилия и т. Именно поэтому снимать опалубку менее чем через две недели не рекомендуется. Не спешите демонтировать ее, за это время лучше подготовиться к следующему этапу строительства.

Цены на бетонную смесь М400

бетонная смесь М400

Видео – Семинар по заливке фундамента

Практические советы

Теперь, когда у вас уже есть общие понятия о технологии строительства фундамента, можно дать несколько практических советов. С их помощью удастся не только упросить и облегчить ряд строительных работ, но и повысить их качество и снизить стоимость.

Как делать бетон

От правильной организации труда зависит многое, мы даем советы мастеров, которые имеют солидный практический опыт.

Бетономешалка должна стоять на стационарном месте, к фундаменту тачками подвозится готовый бетон.

Бетономешалка

Есть некоторые «умельцы», советующие перетаскивать бетономешалку вдоль фундамента по мере его наполнения. К каждому новому месту они отдельно ведрами подвозят воду, песок, цемент и гравий. Смотреть на эту «технологию» и смешно, и больно. Такая организация работ увеличивает трудоемкость минимум в два раза и в столько же раз увеличивает время.

Что советуем мы? Бетономешалка должна стоять стационарно, установите ее с учетом возможности подъезда. Возле бетономешалки установите бочку с водой объемом приблизительно 200 литров. На отдельные кучи завезите песок и гравий, цемент пусть лежит на поддонах в мешках. Все материалы должны быть доступны для засыпки в бетономешалку без перевалки.

Киньте на кучу песка мешок цемента, лопатой разрежьте его приблизительно пополам. Половина мешка цемента – как раз норма для одного замеса бетона. Включите бетономешалку, влейте в нее полтора–два ведра воды, возьмите руками полмешка цемента и высыпьте его в воду. Сразу можно бросать гравий или щебень, камешки хорошо разобьют мелкие грудки цемента. Далее по очереди бросайте в мешалку песок и гравий. Расчет прост – на одну лопату цемента нужно две лопаты песка и четыре лопаты гравия.

[adrotate group=”5″]

Заброс материалов в бетономешалку

Конкретное количество зависит от размеров ваших лопат, для первого замеса можно замерить количество цемента в половине мешка, это даст возможность приблизительно ориентироваться. В дальнейшем у вас появится опыт и вы уже будете определять качество бетона на глаз по вязкости массы. Если раствор слишком густой – добавляйте небольшими порциями воду. Если получился жидкий – добавляете песок, гравий почти не влияет на вязкость бетона, он впитывает мало воды. Пришлось добавить очень много песка – бросьте в бетономешалку еще лопату цемента. Цемент, который просыпался на песок, подбирается и используется в дело.

Работы на стройплощадке

С водой вы также сразу не угадаете, количество воды зависит от влажности песка и гравия. Для первого замеса лучше брать несколько меньше воды и потом добавлять ее по мерее необходимости. Слишком много воды может стать причиной неприятностей – не хватит объема бетономешалки для добавки большого количества песка и гравия.

Подвозите бетон в тачке

Готовый бетон нужно подвозить к фундаменту тачками. Во время планирования организации работ нужно предусматривать такое количество людей, чтобы работы шли конвейерным методом, никто никого не ожидал. Время заливки фундамента бетоном должно равняться времени его изготовления. На эти показатели влияет много факторов: расстояние до ленты фундамента, объем бетономешалки, профессионализм и трудолюбие рабочих.

Цены на бетономешалку

бетономешалка

Важно

1. Никогда не оставляйте на ночь половину мешка цемента, сделайте из него еще один замес.
2. После окончания рабочего дня тщательно промойте бетономешалку. Имейте в виду, что застывшая бетонная масса отбивается долго и трудно, кроме того, такие работы не проходят бесследно для бетономешалки.

   Промойте бетономешалку после работы

3. Вы работаете с водой – соблюдайте во время подключения бетономешалки все требования ПУЭ.
4. Желательно над бетономешалкой сделать временный навес от дождя. Это не только ускорит работы, но и облегчит процесс изготовления бетона.

   Схема экономичного навеса

5. Весь инструмент должен уходить «на ночевку» в чистом виде. Как бы вы ни устали – помойте лопаты, тачку и т. д. Застывший цемент на них на следующий день еще более усложнит работы.

Пожалуй, это все, что мы можем посоветовать новичкам, в дальнейшем у вас появится свой опыт и вы сможете изменять и совершенствовать алгоритм изготовления бетона.

Как собирать опалубку

Абсолютно все отдельные узлы работают на изгиб или сжатие. Зачем мы об этом говорим? А затем, что во время сборки опалубки нет надобности использовать огромные гвозди и потом по пять сантиметров загибать их с обратной стороны. Ни один гвоздь не работает на вытягивание. В угловых упорах на гвозди действуют усилия на изгиб и совсем незначительные на вытягивание. Использование нормальных гвоздей не снизит прочность конструкции, зато намного облегчит ваши работы во время ее демонтажа.

Гвозди строительные 3,0 х 70

Большинство досок после опалубки используется для дальнейшего строительства – после снятия опалубки сразу разберите ее и очистите доски. Бывают случаи, когда для опалубки применяют качественные доски – советуем закрывать их полиэтиленовой пленкой. Пленку устанавливайте с внутренней стороны опалубки, фиксируйте ее обыкновенным степлером. Стоимость пленки – копейки в сравнении со стоимостью пиломатериалов. Загрязненные цементом доски на станках не будет обрабатывать ни один мастер, а полиэтилен сохранит материалы в первоначальном состоянии.

Опалубка с полиэтиленовой пленкой

Цены на гвозди строительные

гвозди строительные

Как копать траншею

Казалось бы, нет ничего проще – копай глубже и бросай дальше. Но так думают те, кто никогда сам не копал. Каждая работа имеет свои секреты, вот лишь несколько из них.

1. Вначале нужно подрезать корни травы по всей длине траншеи. Подрежьте лопатой дерн по линии с обеих сторон ленты фундамента на глубину приблизительно десять сантиметров. Это не только облегчит снятие дерна, но и сделает ровными края.
2. Первую выкопанную землю нужно выбрасывать как можно дальше от краев ленты. Ее все равно придется бросать дальше, чем вам может показаться. Пока вы еще не углубись, делать это легче. Со временем траншея будет становиться глубже, для выбрасывания земли придется тратить больше усилий. А если вы уже сделали около краев бугор, то и его придется перебрасывать.
3. Увеличивайте глубину на штык лопаты по всей длине траншеи, сразу выравнивайте края. Потом совковой лопатой подчищайте рыхлый грунт, работы начинайте с того места, где закончили копать штыковой лопатой. Так вы не будете сами себе трамбовать землю. Закончили очистку земли – повторяйте все сначала, работайте штыковой лопатой по всей длине, далее подчищайте дно траншеи.

Начало копки траншеи

Траншея под ленточный фундамент

Видео – Как копать траншею под фундамент

Мы гарантируем, что таким способом вам удастся вкопать фундамент намного быстрее и без «героических трудовых подвигов». В одной статье невозможно рассказать обо всех тонкостях строительных работ. Не выполняйте длительное время однотонную работу, это ускоряет физическую и моральную усталость, по возможности через час–два меняйте ее.

Можем дать один универсальный совет: ищите в каждой работе логику. Все действия должны быть направлены на одно – получение максимального результата с минимальными потерями. Не имеет значения, какими потерями: времени, денег или усилий. Если вы прислушаетесь к нашим советам, то работа всегда будет в радость, а не в наказание. Тем более, если она делается своими руками и для себя.

Видео – Мелкозаглубленный ленточный фундамент своими руками

Заливаем мелкозаглубленный ленточный фундамент своими руками

Сейчас немного объясню, почему выгоднее это сделать самому:

Если нанимать организацию, профессионально занимающуюся постройкой домов, для заложения фундамента, которая будет нести ответственность за проделанную работу, то это не очень выгодно с финансовой точки зрения, так как стоимость заложения мелкозаглубленного ленточного фундамента значительно возрастет. А если нанимать просто людей со стороны, то необходимо либо следить за их работой, либо быть уверенным в них, так как не все «специалисты» качественно выполняют работу, за которую в последствии еще и деньги получают.

Копать траншею экскаватором – самый быстрый, но не самый лучший вариант, потому как траншея скорее всего будет не особо ровной особенно по глубине, что повлечет за собой дополнительные затраты на песок и бетон. Если все же самому рыть не хочется, то лучше наймите каких-нибудь землекопов, но за их рытьем необходимо будет приглядывать.

Из вышесказанного можно сделать вывод, что лучше чем сам, за тебя никто не сделает. Тем более что заложить мелкозаглубленный ленточный фундамент своими руками под будущий дом, либо какое-нибудь другое строение не представляет особого труда и предполагает несколько этапов, как и заложение любого фундамента, впринципе:

• подготовка грунта
• сооружение опалубки
• вязка арматурного каркаса
• заливка бетона в опалубку

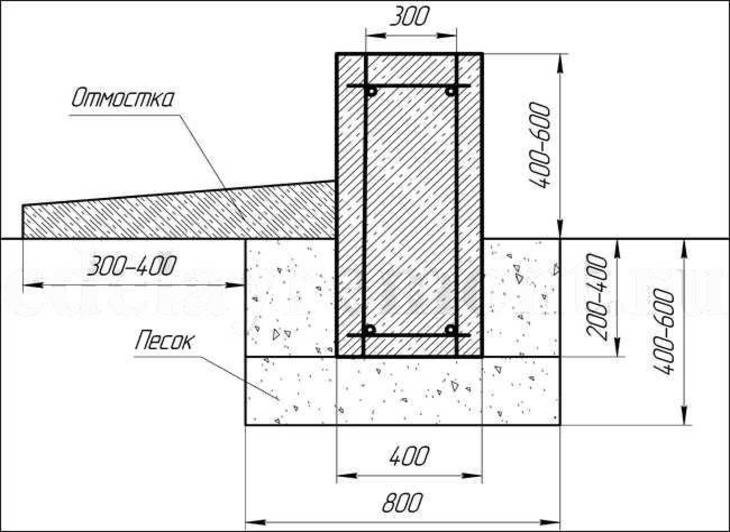

Для тех, кому лень много читать, в конце статьи приведена схема заложения мелкозаглубленного ленточного фундамента, с приблизительными размерами, зависящими от грунта, материала, из которого будет построен дом, региона и т. д.

В одной из предыдущих статей я более чем подробно рассказывал как заливается фундамент, но там описаны обобщенные методы, здесь же поговорим конкретно про мелкозаглубленный ленточный.

Далее обо всем по порядку.

Подготавливаем грунт для заливки мелкозаглубленного ленточного фундамента

Многие считают, что строительство начинается с разметки… Я с этим не согласен и считаю, что строительство должно начинаться с очистки участка. Почистив хотя бы часть участка, где будет построен будущий дом, вы значительно облегчите себе этап разметки, особенно, если размечать будете с помощью обычной рулетки.

Только после того, как вы удалите всю растительность, надо приступать к разметке будущего строения. К разметке необходимо отнестись серьезно. Если вы разметите участок под постройку мелкозаглубленного ленточного фундамента с максимальной точностью, то в будущем это вам учтется и упростит некоторые задачи.

После того как все колышки забиты, а шнуры натянуты следует выкопать траншею, шириной равной ширине ленты мелкозаглубленного ленточного фундамента и глубиной около 70см.

Выкопать траншею можно тремя способами:

• своими руками, если есть возможность и желание (трудоемко, но очень точно и ровно)
• с помощью какой-либо техники, экскаватором например (легко, но не очень точно)
• нанять студентов, либо жителей средней Азии, строящих дом по соседству (нужен контроль)

Собираем опалубку для мелкозаглубленного ленточного фундамента своими руками

После того как траншея готова, засыпаем в нее где-то около 20см песчаной подушки (можно песчано-гравийную смесь), с последующей обязательной утрамбовкой.

Тут, в принципе, тоже никаких сложностей возникнуть не должно, из досок сооружаем щиты по размерам для опалубки, затем собираем из этих щитов саму опалубку.
Противоположенные стенки опалубки обязательно связывайте между собой, например шпильками, и жестко закрепляйте, иначе бетон ее разорвет. Так же особое внимание уделяйте стыкам опалубки и углам, эти места наиболее подвержены разрывам.

После того, как опалубка жестко закреплена, необходимо наметить уровень, до которого будет заливаться бетон. Если вы соорудили опалубку так, что она должна заполняться до верха – то все хорошо, но в другом случае придется вымерять хотя бы с помощью гидроуровня уровень заливки на углах, а затем натянуть шнур, например. Это необходимо сделать для облегчения дальнейшего выравнивания цоколя.

Вяжем арматурный каркас своими руками для мелкозаглубленного ленточного фундамента

Вязка арматуры, это процесс не сложный, но немножко нудный, так как каждый стык арматурных прутьев необходимо связать между собой вязальной проволокой. Для вязки арматуры фундамента лучше всего использовать специально изготовленный крючок из жесткой проволоки, арматуры или даже сварочного электрода. Проволока должна быть 1,2 – 1,6 мм толщиной. Средний диаметр арматуры, используемый для мелкозаглубленных ленточных фундаментов, сооружаемых своими руками состовляет 10-12мм.

Минимальное безопасное расстояние от подошвы, боковых стен и верха ленты мелкозаглубленного фундамента до арматурного прута, расположенного внутри, должно быть 5-7 см!

Арматурный каркас необходимо закреплять таким образом, что бы напор подающегося бетона в опалубку не деформировал его.

После того, как арматура была порезана и связана в единый каркас, в опалубку можно заливать бетон.

Заливаем бетон в опалубку своими руками

Заливать бетон в опалубку можно с помощью миксера, который привезет вам уже готовый покупной бетон, а можно с помощью бетономешалки изготавливать бетон самостоятельно.

Конечно, лучше доставить уже готовый бетон, который с помощью миксера, залить в сооруженную опалубку, особенно если вам необходимо более 3-4 кубов бетона. Но если объем не большой, а щебень, песок и цемент уже лежат на участке, то можно попробовать залить мелкозаглубленный ленточный фундамент самостоятельно с помощью бетономешалки.

Необходимо добавить, что перед заливкой требуется правильно рассчитать фундамент, и только потом, будучи уверенным, что основа вашего будущего дома будет надежной, приступать к заливке.

Если вы заливаете мелкозаглубленный ленточный фундамент своими руками, то нужно быть уверенным в том, что вы за один раз его полностью зальете. Холодные швы делать крайне не желательно.

Все размеры и схемы, приведенные в статье, усредненные, и рассматривать их как эталон – нельзя. Потому что у каждого региона своя глубина промерзания, у каждого участка свой уровень грунтовых вод и свой тип грунта, и соответственно глубина заложения, ширина мелкозаглубленного ленточного фундамента, сооруженного своими руками и остальные размеры будут отличатся.

патронов в патронташах с малой глубиной резкости, Фотография, картинки, изображения и права управляемого изображения. Рис. ZON-9560176

agefotostock ^®

место, где можно найти все визуальный контент по правильной цене

Купить это изображение сейчас…

Выберите лицензию, которая лучше всего соответствует вашим потребностям

99}”> 99}”>

	Частное использование/презентация |	14,99 €
	Информативный сайт |	29,99 €
	Издательский. Книга внутри |	49,99 €
	Путешествия и туризм |	54,99 €
	Журнал и информационные бюллетени. Внутреннее использование |	69,99 €
	Корпоративное общение |	€99,99
	Прямой маркетинг |	229,99 €

Рассчитать стоимость другой лицензии

Купи сейчас

Добавить в корзину

ДОСТАВКА: Изображение сжато как JPG

Код изображения: ЗОН-9560176 Фотограф: Коллекция: Zoonar GmbH РМ Пользовательская лицензия: Управление правами Наличие высокого разрешения: До XL 50 МБ А3 (5000 х 3337 пикселей – 42,3 х 28,3 см – 300 точек на дюйм)

Релизы: для этого образа нет подписанных релизов.

Эксклюзивность: Пожалуйста, свяжитесь с нами, если вы хотите получить лицензию на это изображение с исключительными правами.

Доступность: Доступность изображения не может быть гарантирована до момента покупки.

×

Изображение композиции

Вы можете использовать это изображение в течение 30 дней после загрузки (период оценки) только для внутренней проверки и оценки (макетов и композиций), чтобы определить, соответствует ли оно необходимым требованиям для предполагаемого использования. .Это разрешение не позволяет вам каким-либо образом использовать конечные материалы или продукты или предоставлять их третьим лицам для использования или распространения любыми способами. Если по окончании Оценочного периода вы не заключаете договор лицензии на его использование, вы должны прекратить использование изображения и уничтожить/удалить любую его копию.

Прекратить показ этого сообщения

Принимать

Грузовой пояс :: Spear-it Charters

Грузовой пояс

Резиновый грузовой пояс Marseilles

by David Hochman

Грузовой пояс для фридайверов может быть самым важным элементом снаряжения, которое у нас есть, но при этом наиболее недооцененным. Наличие грузового пояса, который не подходит правильно, неправильно расположен или плохо спроектирован, ничем не отличается от наличия недисциплинированной собаки. Это как 12 лет постоянной боли. Сказав это, давайте внимательно рассмотрим грузовой пояс для фридайверов и его важную часть в нашей линейке принадлежностей для фридайвинга. Позвольте мне сначала подчеркнуть, как бы это ни было важно, никогда не привязывайтесь к своему грузовому поясу. Как и ваше ружье, его следует рассматривать как расходный материал. Правильно, расходный материал!! Колебание во время плохой ситуации под водой может быть разницей между жизнью и смертью. Если вы думаете, что вам следует снять ремень, никогда не сомневайтесь. Хорошая идея взять с собой запасной на случай, если вам придется его уронить.

Для фридайверов идеально подходят грузовые пояса из резины. Почему резиновые, а не нейлоновые ленты? Вы помните, когда в последний раз вы занимались дайвингом? По мере того, как вы погружались в более глубокие глубины, ваш нейлоновый ремень начинал делать петли вокруг вашей талии, как хула-хуп.

Ваш желудок сжимается, когда вы достигаете более глубоких глубин. Когда ваш желудок сжимается, ремень ослабевает на вашей талии и начинает смещаться. Пока водолаз-танкист дышит воздухом, это действие не проблема. Они просто тянутся вниз, регулируют ремень, и избыточная энергия не вызывает беспокойства. Фридайвер находится в состоянии апноэ, задача по регулировке ремня требует слишком много энергии. Энергия требует кислорода, а стресс акта повышает частоту сердечных сокращений. Обе эти реакции увеличивают потребление кислорода, а кислород — это наша линия жизни. Это простое действие увеличивает шансы фридайверов потерять сознание. С другой стороны, резиновый пояс сжимается, при этом живот остается в форме и плотно прилегает на любой глубине, не смещаясь. Теперь мы видим необходимость резинового пояса для фридайвера.

Золотым стандартом для фридайвинга является марсельский пояс. Он простой конструкции, с быстроразъемной пряжкой. Хороший прослужит много лет. Как и все резиновые изделия, храните их в темном прохладном месте, подальше от солнца, иначе срок службы ремня резко сократится. Эти ремни можно найти в Интернете, просто выполнив поиск в разделе «Пояс весовой Marseille для продажи».

Для дайверов с проблемами со спиной отрежьте кусок резины размером ¼ x 6 x 1 фут (или шириной задней части талии) и прикрепите его к грузовому поясу. Раньше мы использовали старые конвейерные ленты. Вырежьте прорезь (шириной грузового ремня) на 2 дюйма с каждого конца в центре ширины 6 дюймов и проденьте через нее ремень. Это позволит весам сидеть на резиновой скобе, распределяя вес по спине, обеспечивая вам поддержку.



аналогична этой конструкции

Основной вопрос, который мне задают, это «сколько веса мне нужно»? Самое важное, что нужно учитывать при выборе идеального веса пояса, — это взвешивание с плавучестью на высоте 15 футов. Мы делаем это для безопасности. Большинство отключений электроэнергии происходят примерно в 10 футах от поверхности. Если мы будем плавать на глубине 15 футов и произойдет затемнение, мы всплывем на поверхность, позволив нашему партнеру по погружению помочь. Последствия отсутствия плавучести на высоте 15 футов очевидны и могут привести к катастрофе. Чтобы определить свой правильный вес, есть полезная формула.

При погружениях в соленой воде вам потребуется вес, равный примерно восьми процентам веса вашего тела, чтобы достичь нейтральной плавучести на глубине 15 футов. Начните с этой формулы. Проверьте свою плавучесть с небольшим увеличением веса. Безопаснее достичь нейтральной плавучести на меньшей глубине и добавить вес во время второго теста, чем слишком быстро тонуть и с трудом возвращаться на поверхность. Добавляйте от одного до двух фунтов за раз при проверке нейтральной плавучести. Добавляйте или вычитайте вес, пока не достигнете нейтральной плавучести 15 футов. Требуемый вес почти полностью зависит от плавучести костюма. Как следствие этой практики, фридайверы будут использовать как можно более тонкий гидрокостюм, чтобы свести к минимуму изменения плавучести с глубиной из-за сжатия гидрокостюма. Вам потребуются пробы и ошибки, поэтому обязательно делайте это с хорошим партнером. Помните, что в пресной воде вам понадобится на 3 % меньше веса.

Оснащение грузового пояса стрингерами, клипсами для крепления вещей и другими приспособлениями — дело очень личное. Я расскажу об этом в следующей статье. Просто убедитесь, что ничто не мешает вам быстро расстегнуть или «сбросить» ремень. Если вы решите повесить дайверский нож на пояс, как я, обязательно закрепите его в месте, доступном для любой руки.

И последнее, это сами гири. Несколько небольших обтекаемых грузов (от 1 до 2 фунтов) лучше, чем несколько больших. Вес будет лучше распределяться на талии, и можно будет немного отрегулировать плавучесть. Трудно найти хорошие грузы для фридайвинга. Я видел их на разных интернет-сайтах в продаже, но продавцы приходят и уходят. У меня была форма, сделанная несколько лет назад, поэтому я могу сделать свой собственный вес. Я считаю, что конструкция груза, которую я использую, изначально была разработана дайвером Биллом Эрнстом. Ниже их фото. Если вы не можете найти аналогичный груз, вам вполне подойдут стандартные двухфунтовые грузила, продаваемые в магазинах для дайвинга.
