Ленточный мелкозаглубленный фундамент – распространенный тип основания для малоэтажных строений на территории средней полосы России и Подмосковья. Сотрудники компании «СтройИндустрия» грамотно рассчитают параметры и профессионально построят бетонную ленту с мелким заглублением под деревянный дом, дачу, коттедж или баню.

Применимость и преимущества

Фундамент для дома из монолитной армированной ленты можно ставить на – нормальных и склонных к пучению почвах. Основные достоинства бетонных лент с мелким заглублением:

Простые в изготовлении. Построить их намного проще, чем глубокозаглубленные аналоги – трудоемкость строительства ниже на 40-70%;
Надежные. Бетонная лента с армированием не боится пучения грунта, возникающего при неравномерном промерзании и оттаивании;
Долговечные. Срок жизни конструкции превышает 100 лет;
Универсальные. Подходят для большинства домов;
Относительно недорогие. Строительство обходится почти в 2 раза дешевле, чем возведение глубоко заглубленных оснований.

Выбор ленты небольшого заглубления сокращает расход бетона на 50-80%, что позволяет застройщику значительно сократить расходы на строительство.

Технология возведения

Мелкозаглубленный ленточный фундамент представляет собой бетонное основание дома, возвышающееся над уровнем земли не более 0,5 м, уходящее вглубь на 0,2–0,5 м. Его главной особенностью считается сравнительно небольшая высота и малое заглубление – значительно выше линии промерзания. Конструктивной особенностью мелкозаглубленных конструкций является обязательное наличие внутреннего армирования, которое должно быть грамотно просчитано инженерами. Объясняется это тем, что нагрузки от массы дома и отпорная реакция грунта создают в фундаменте изгиб, поэтому в отличие от полнозаглубленной ленты, которая может заливаться без армирования, мелкозаглубленное основание для обеспечения прочности армируется всегда.

Этапы монтажа

Строительство мелкозаглубленного ленточного фундамента под дом ведется в следующей последовательности:

Проектирование. Инженеры делают расчеты массы бетона, количества арматуры, стыков стержней, способов соединения, толщины уплотняющей засыпки;
Земельные работы. Выборка грунта в соответствии с указанными в проекте размерами на глубину до 0,5 м и шириной 0,3–0,5 м;
Засыпка песчаной подушки. Она является буферной зоной при пучении грунта, уменьшающей давление на строительную конструкцию. Толщина песчаной подушки составляет в среднем 0,2–0,3 м. В состав слоя входят любые непучинистые материалы: песок крупной или средней плотности, шлак, мелкий щебень;

Монтаж опалубки. На этом этапе важно соблюдение геометрической точности;
Армирование. Металлическая сетка укладывается внутрь ямы и является основной частью мелкозаглубленного фундамента. Состоит из продольных стержней и поперечных хомутов, установленных по определенным правилам, в рассчитанном проектировщиками порядке;
Проверка инженером соответствия геометрии проектной форме, правильности армирования с учетом действующих нормативов СНиП;
Заливка бетона. Допустимо использовать бетон марки не ниже М200. Нашей компанией применяется марка М300, дающая основанию повышенную прочность.

Иногда прилегающие к ленточному фундаменту участки земли утепляют полистиролом, обычным пенопластом или пеностеклом для уменьшения процессов промерзания. Строители «СтройИндустрии» неукоснительно соблюдают последовательность и технологические требования при проведении фундаментных работ, а инженеры тщательно контролируют процесс на всех этапах строительства дома.

Стоимость

Мелкозаглубленный ленточный фундамент стоит значительно дешевле традиционного с большим заглублением. В его стоимость входят расходы на покупку материалов – бетона, щебня, песка, арматуры, а также оплата труда рабочих. Компания «СтройИндустрия» использует для строительства фундамента качественные материалы: бетон марки М300 и металлическую арматуру диаметром не менее Ø 12 мм. Конкретная сумма расходов заказчика зависит от особенностей выбранного проекта и рельефа участка.

Стандартный расчет цены фундамента ведется исходя из предположения, что участок, на котором будет строиться дом, ровный. Если уклон местности более 5%, то трудозатраты больше, поэтому стоимость работ выше.

Заказав проект и строительство дома на ленточном фундаменте в компании «СтройИндустрия», застройщики могут быть уверены в тщательном соблюдении технологий, строгом инженерном контроле. Основание здания не даст трещин, не деформируется на пучинистых почвах.

Заливаем мелкозаглубленный ленточный фундамент своими руками

Сейчас немного объясню, почему выгоднее это сделать самому:

Если нанимать организацию, профессионально занимающуюся постройкой домов, для заложения фундамента, которая будет нести ответственность за проделанную работу, то это не очень выгодно с финансовой точки зрения, так как стоимость заложения мелкозаглубленного ленточного фундамента значительно возрастет. А если нанимать просто людей со стороны, то необходимо либо следить за их работой, либо быть уверенным в них, так как не все «специалисты» качественно выполняют работу, за которую в последствии еще и деньги получают.

Копать траншею экскаватором – самый быстрый, но не самый лучший вариант, потому как траншея скорее всего будет не особо ровной особенно по глубине, что повлечет за собой дополнительные затраты на песок и бетон. Если все же самому рыть не хочется, то лучше наймите каких-нибудь землекопов, но за их рытьем необходимо будет приглядывать.

Из вышесказанного можно сделать вывод, что лучше чем сам, за тебя никто не сделает. Тем более что заложить мелкозаглубленный ленточный фундамент своими руками под будущий дом, либо какое-нибудь другое строение не представляет особого труда и предполагает несколько этапов, как и заложение любого фундамента, впринципе:

подготовка грунта
сооружение опалубки
вязка арматурного каркаса
заливка бетона в опалубку

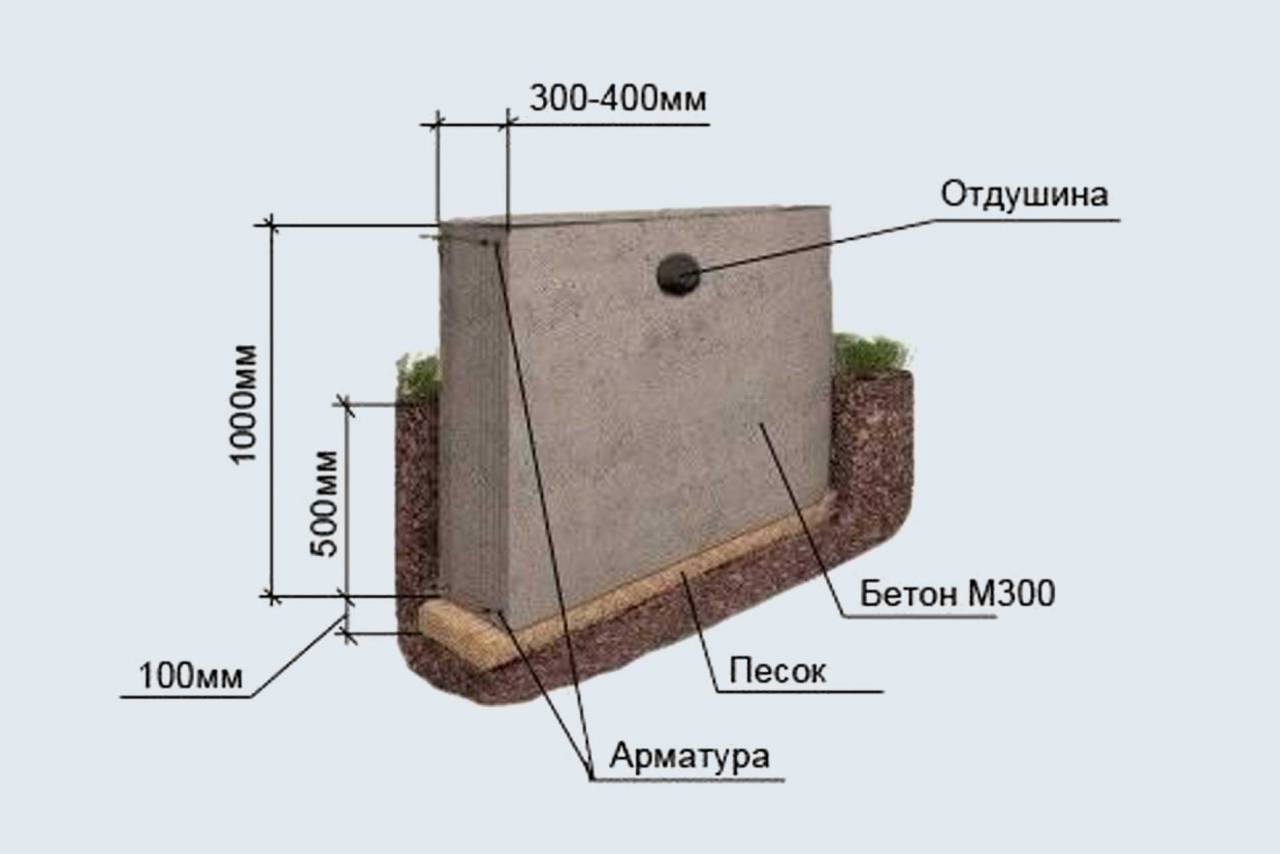

Для тех, кому лень много читать, в конце статьи приведена схема заложения мелкозаглубленного ленточного фундамента, с приблизительными размерами, зависящими от грунта, материала, из которого будет построен дом, региона и т. д.

В одной из предыдущих статей я более чем подробно рассказывал как заливается фундамент, но там описаны обобщенные методы, здесь же поговорим конкретно про мелкозаглубленный ленточный.

Далее обо всем по порядку.

Подготавливаем грунт для заливки мелкозаглубленного ленточного фундамента

Многие считают, что строительство начинается с разметки… Я с этим не согласен и считаю, что строительство должно начинаться с очистки участка. Почистив хотя бы часть участка, где будет построен будущий дом, вы значительно облегчите себе этап разметки, особенно, если размечать будете с помощью обычной рулетки.

Только после того, как вы удалите всю растительность, надо приступать к разметке будущего строения. К разметке необходимо отнестись серьезно. Если вы разметите участок под постройку мелкозаглубленного ленточного фундамента с максимальной точностью, то в будущем это вам учтется и упростит некоторые задачи.

После того как все колышки забиты, а шнуры натянуты следует выкопать траншею, шириной равной ширине ленты мелкозаглубленного ленточного фундамента и глубиной около 70см.

Выкопать траншею можно тремя способами:

своими руками, если есть возможность и желание (трудоемко, но очень точно и ровно)
с помощью какой-либо техники, экскаватором например (легко, но не очень точно)
нанять студентов, либо жителей средней Азии, строящих дом по соседству (нужен контроль)

Собираем опалубку для мелкозаглубленного ленточного фундамента своими руками

После того как траншея готова, засыпаем в нее где-то около 20см песчаной подушки (можно песчано-гравийную смесь), с последующей обязательной утрамбовкой.

Тут, в принципе, тоже никаких сложностей возникнуть не должно, из досок сооружаем щиты по размерам для опалубки, затем собираем из этих щитов саму опалубку.
Противоположенные стенки опалубки обязательно связывайте между собой, например шпильками, и жестко закрепляйте, иначе бетон ее разорвет. Так же особое внимание уделяйте стыкам опалубки и углам, эти места наиболее подвержены разрывам.

После того, как опалубка жестко закреплена, необходимо наметить уровень, до которого будет заливаться бетон. Если вы соорудили опалубку так, что она должна заполняться до верха – то все хорошо, но в другом случае придется вымерять хотя бы с помощью гидроуровня уровень заливки на углах, а затем натянуть шнур, например. Это необходимо сделать для облегчения дальнейшего выравнивания цоколя.

Вяжем арматурный каркас своими руками для мелкозаглубленного ленточного фундамента

Вязка арматуры, это процесс не сложный, но немножко нудный, так как каждый стык арматурных прутьев необходимо связать между собой вязальной проволокой. Для вязки арматуры фундамента лучше всего использовать специально изготовленный крючок из жесткой проволоки, арматуры или даже сварочного электрода. Проволока должна быть 1,2 – 1,6 мм толщиной. Средний диаметр арматуры, используемый для мелкозаглубленных ленточных фундаментов, сооружаемых своими руками состовляет 10-12мм.

Минимальное безопасное расстояние от подошвы, боковых стен и верха ленты мелкозаглубленного фундамента до арматурного прута, расположенного внутри, должно быть 5-7 см!

Арматурный каркас необходимо закреплять таким образом, что бы напор подающегося бетона в опалубку не деформировал его.

После того, как арматура была порезана и связана в единый каркас, в опалубку можно заливать бетон.

Заливаем бетон в опалубку своими руками

Заливать бетон в опалубку можно с помощью миксера, который привезет вам уже готовый покупной бетон, а можно с помощью бетономешалки изготавливать бетон самостоятельно.

Конечно, лучше доставить уже готовый бетон, который с помощью миксера, залить в сооруженную опалубку, особенно если вам необходимо более 3-4 кубов бетона. Но если объем не большой, а щебень, песок и цемент уже лежат на участке, то можно попробовать залить мелкозаглубленный ленточный фундамент самостоятельно с помощью бетономешалки.

Необходимо добавить, что перед заливкой требуется правильно рассчитать фундамент, и только потом, будучи уверенным, что основа вашего будущего дома будет надежной, приступать к заливке.

Если вы заливаете мелкозаглубленный ленточный фундамент своими руками, то нужно быть уверенным в том, что вы за один раз его полностью зальете.

Холодные швы делать крайне не желательно.

Все размеры и схемы, приведенные в статье, усредненные, и рассматривать их как эталон – нельзя. Потому что у каждого региона своя глубина промерзания, у каждого участка свой уровень грунтовых вод и свой тип грунта, и соответственно глубина заложения, ширина мелкозаглубленного ленточного фундамента, сооруженного своими руками и остальные размеры будут отличатся.

Что такое неглубокий фундамент? Типы мелкозаглубленного фундамента

class=”eliadunit”>

В этой статье мы обсудим, что такое мелкозаглубленный фундамент, а также различные типы мелкозаглубленных фундаментов.

Неглубокий фундамент — это тип фундамента, который передает строительные нагрузки на землю очень близко к поверхности, а не на более глубокие слои почвы или горных пород. Неглубокие фундаменты обычно используются для небольших простых сооружений, таких как дома, гаражи и сараи. Они также используются для некоторых более крупных конструкций, таких как мосты и башни.

Почва под мелкозаглубленными фундаментами обычно не выкапывается и никак не укрепляется.

Неглубокие фундаменты обычно менее дороги в строительстве, чем глубокие фундаменты, потому что они требуют меньше земляных работ и меньше материала. Однако мелкозаглубленный фундамент не всегда уместен. Грунт должен выдерживать нагрузки конструкции без осадки или разрушения. В некоторых случаях почва может быть слишком слабой или слишком сжимаемой, чтобы поддерживать неглубокий фундамент, и может потребоваться глубокий фундамент.

Различные типы неглубоких фундаментов

Фундаменты мелкого заложения бывают различных типов в зависимости от их несущей способности, размеров фундамента, грунтовых условий и способа строительства. Вот некоторые из распространенных типов мелкозаглубленных фундаментов:

Отдельный фундамент или изолированный фундамент
Стеновой фундамент, ленточный или сплошной фундамент
Комбинированный фундамент:
Консольная или ленточная опора
Плотная или матовая основа

Изолированный фундамент или отдельный фундамент

Это наиболее часто используемый тип фундамента. Изолированный фундамент — это тип фундамента, который используется для поддержки одной колонны или пирса. Он также известен как опора колонны, опора пирса или опора пьедестала.

Обычно имеет прямоугольную форму и размещается под основанием колонны или опоры. Фундамент обычно делается из бетона и армируется стальной арматурой для придания дополнительной прочности.

Изолированные фундаменты часто используются в местах, где грунт недостаточно прочен, чтобы выдержать вес конструкции. Они также используются, когда конструкция не прикреплена к другой конструкции, например зданию. Этот тип фундамента обычно используется для небольших конструкций, таких как навесы или палубы.

Комбинированный фундамент

При слабом грунте и большом расстоянии между двумя колоннами более экономично предусмотреть комбинированное основание. Комбинированный фундамент обычно имеет прямоугольную или трапециевидную форму.

Комбинированный фундамент, как правило, изготавливается из бетона. Бетон заливают в формы, установленные вокруг колонн или стен. Затем формы удаляются, а основание оставляют для затвердевания.

Фундамент стены или ленточный фундамент или сплошной фундамент

При необходимости устройства ряда колонн или стены предусматривается ленточный фундамент. Он также известен как фундамент стены или фундамент траншеи. Для несущих стен обычно предусматривают ленточный фундамент.

Этот тип фундамента обычно используется, когда грунт недостаточно прочен, чтобы выдержать вес конструкции. Распределяя нагрузку на большую площадь, ленточный фундамент или сплошной фундамент могут помочь предотвратить погружение фундамента в землю.

Консольная или ленточная опора

Ленточный фундамент — это тип комбинированного фундамента, который используется, когда край фундамента не может выходить за границу участка. Фундамент под колонны возводится отдельно и связывается ленточной балкой.

Плотная или матовая основа

Матовый фундамент — это тип фундамента, который обычно используется в районах, где почва недостаточно устойчива для поддержки традиционного фундамента. Матовый фундамент представляет собой толстую бетонную плиту, обычно армированную стальной арматурой. Затем по всей площади здания укладывается матовый фундамент, который равномерно распределяет вес здания по грунту.

class=”eliadunit”>

Типы мелкозаглубленных фундаментов и их применение

Неглубокие фундаменты — это типы фундаментов, которые строятся на меньшей глубине, в отличие от глубоких фундаментов. В целом глубина фундамента около 1м. Это общее значение, основанное на состоянии грунта, и в зависимости от характера конструкции эта глубина может варьироваться.

Шаточный фундамент – это тип фундамента, который чаще всего сооружается. Стоимость строительства ниже по сравнению с другими типы фундаментов .

Типы мелкозаглубленных фундаментов

Выбор мелкозаглубленного фундамента осуществляется в зависимости от состояния грунта и приложенных нагрузок.

Основным типом фундамента является ленточный или изолированный фундамент. С увеличением нагрузки или уменьшением несущей способности они становятся ленточными или комбинированными. При дальнейшем увеличении нагрузок эти основания становятся матовым фундаментом.

Остановимся подробнее на типах мелкозаглубленных фундаментов.

Фундаменты стен

Фундаменты стен могут быть каменными или железобетонными. В зависимости от характера конструкции и приложенных нагрузок выбирается тип фундамента.

Фундаменты из булыжника сооружаются для опирания кирпичных стен в одноэтажных зданиях, ограждающих стен и любых простых сооружений. Железобетонные конструкции также возводятся в качестве фундаментов стен. Будут сооружены специально подпорные стены, а при слабых грунтовых условиях будет построен железобетонный фундамент.

Изолированный фундамент

Изолированный фундамент является наиболее распространенным типом фундамента.

Изолированные фундаменты также называются распорными или отдельными фундаментами. Большинство сооружений высотой до пяти этажей возводятся на изолированных или комбинированных фундаментах.

Изолированный фундамент представляет собой простейшую основу для проектирования, детализации и строительства. Его армирующие устройства также очень просты по сравнению с другими типами фундаментов.

Комбинированные фундаменты

Комбинация двух или нескольких колонн для создания единого фундамента называется комбинированным фундаментом.

Фундамент комбинированный сооружается при очень близком расположении колонн, за счет увеличения площади фундаментов с малой несущей способностью, увеличения площади фундамента при увеличении осевых нагрузок и т. д.

Планка Фундаменты

Из-за ограниченного пространства на участке может потребоваться расширение здания до граничной стены. Как обычно, в таких ситуациях колонну нельзя размещать в центре фундамента.

Колонна будет на краю фундамента. Из-за эксцентриситета колонны будет увеличиваться напряжение под колонной. Это приводит к выходу из строя подшипника или увеличению осадки из-за неэффективности фундамента.

Поддерживает баланс состояния под фундаментом, сооружаем ленточные балки. Существует специальный порядок проектирования ленточных фундаментов и балок.

Ленточные фундаменты

Следующим развитием изолированных и комбинированных фундаментов являются ленточные фундаменты. Ленточные фундаменты не являются обычно строящимися типами мелкозаглубленного фундамента по сравнению с изолированными фундаментами.

Когда колонны закрыты, мы делаем ленточные фундаменты для поддержки линии колонн.
Мы возводим ленточные фундаменты для поддержки стен любой конструкции с линейной нагрузкой.
При низкой несущей способности объединяем все изолированные фундаменты и сооружаем ленточные.

Ленточные фундаменты имеют преимущества по сравнению с изолированными фундаментами.

Снижает давление под фундаментом.
Свернуть различные поселения
Ленточные фундаменты перевернутого типа T более эффективны при регулировании различных осадок и выдерживании более высоких осевых нагрузок.

Плитный фундамент

Плитный фундамент — тип фундамента для малоэтажных сооружений. Особенно в одноэтажных строениях возводятся такие типы фундаментов.

Для этих типов фундаментов специальные фундаменты не предусмотрены. Плита будет выполнять роль фундамента. При необходимости жесткость плиты будет увеличена в соответствии с требованиями проекта.

Дополнительную информацию можно найти в статье плитных фундаментов .

Плитный фундамент на уровне земли

Плитный фундамент — это тип мелкозаглубленного фундамента, в котором в качестве фундамента используется плита грунта. Этот тип фундамента чем-то похож на плитный фундамент.

Как правило, плита подвешена на балках или других конструкциях, таких как бетонные стены. Когда плита опирается на землю, они называются плитой на уклоне.

Фундамент из матов

Фундамент из матов также называют плотным фундаментом.

Фундаменты из матов представляют собой бетонные плиты, сооруженные на земле. При увеличении площади изолированных фундаментов с увеличением осевых нагрузок на колонну сооружали матовые фундаменты. Толщина фундамента будет варьироваться в зависимости от требований к изгибу и сдвигу.

Матовый фундамент можно использовать для строительства зданий высотой до 10 этажей, если грунт имеет достаточную несущую способность.

Фундаменты из матов проектируются с использованием компьютерного программного обеспечения, так как расчеты вручную очень сложны. Детализация армирования выполняется так же, как и для плоских плит.

Для получения дополнительной информации см. артикул матовый фундамент .

Решетчатые фундаменты

Решетчатые фундаменты представляют собой мелкозаглубленные фундаменты, предназначенные для конструкций с малым весом. В основном для одноэтажных зданий, имеющих хорошую несущую способность, может быть сооружен сетчатый фундамент.

Сетчатый фундамент представляет собой бетонные балки, сооруженные для поддержки стен. В этой конструкции бутовый фундамент заменен набором железобетонных балок.

Когда необходимо построить конструкцию на скале или очень твердой поверхности, эти типы фундаментов больше подходят.

Как выбрать тип фундамента

Для выбора типа фундамента можно выполнить следующую процедуру.

Расчет нагрузок на колонны или на фундамент
Если это малоэтажное здание, его можно построить на неглубоком фундаменте.
Рассчитать площадь фундамента. Если есть возможность выбрать изолированные фундаменты, приступайте к проектированию.
Если площадь фундамента значительно увеличивается, можно проверить варианты комбинированных или ленточных фундаментов.
Если оба варианта ленточных и комбинированных фундаментов неприменимы, можно выбрать вариант фундамента под ростверк.

Как проектировать неглубокие фундаменты

Неглубокие фундаменты опираются непосредственно на землю. При проектировании этих типов фундаментов соблюдается следующая процедура.

Расчет эксплуатационной нагрузки и предельной нагрузки
Расчет площади фундамента на основе допустимой несущей способности грунта
Изолированные фундаменты рассчитаны на изгиб и сдвиг. Это можно сделать путем ручного расчета.
Ленточные фундаменты, матовые фундаменты и т. д. анализируются с помощью компьютерного программного обеспечения. Тогда проектирование можно выполнить с ручным расчетом.
Марка бетона выбирается на основе требований к прочности и долговечности. Для получения дополнительной информации можно обратиться к статье о том, как выбрать марку бетона .

Преимущества фундаментов мелкого заложения

Фундаменты мелкого заложения менее затратны по сравнению с другими фундаментами, такими как буронабивные сваи.
Простая конструкция по сравнению с глубокими фундаментами
Процесс контроля качества и обеспечения качества прост, и наблюдения можно проводить невооруженным глазом.
