Маяки на пол: Маяки для стяжки: виды маяков для стяжки

правила выставления маяков для разных видов стяжки пола

Перед укладкой финишного напольного покрытия основание пола в обязательном порядке должно быть выровнено и иметь строго горизонтальное расположение. Для этой цели проводится мокрая или сухая стяжка, с помощью которой устраняются неровности бетонных оснований, на которые укладывается пол.

Чтобы упростить и облегчить работу по стяжке полов, используются так называемые маяки. Это специальные элементы, установленные на одном строго выверенном горизонтальном уровне в пределах одного помещения на одинаковом расстоянии друг от друга. Конструктивно маяки представляют линейную прочную конструкцию, по верхнему краю которой будет обустраиваться стяжка. По сути, они фактически определяют уровень нового пола. От правильности их установки зависят внешний вид финишного декоративного покрытия и его эксплуатационные характеристики.

Из чего делают маяки для стяжки пола

Материалы, применяемые для изготовления маяков и их вид зависит только от способа стяжки

пола. Различают два вида маяков:

• реечные, применяемые при устройстве «мокрой» (бетонной или цементно-песчаной) или «сухой» (засыпка керамзитом) стяжки;
• реперы (маяки на треногах), используемые при обустройстве наливных полов.

Реечные маяки

В свою очередь реечные маяки подразделяются на:

1. Деревянные. Это самый давний способ изготовления реечных маяков. Они изготавливаются из деревянного бруса сечением 30 мм. Уровень маяков регулируется с помощью подкладывания под брус клиньев различной высоты или с помощью вкручивания длинных саморезов. Для предотвращения впитывания влаги с «мокрой» стяжки деревянные бруски предварительно хорошо вымачиваются в воде. Главный их недостаток заключается в том, что дерево может коробиться и его обязательно необходимо удалять из толщи стяжки, иначе дерево со временем начнет разлагаться.
2. Металлические штукатурные
   из профилей — наиболее часто применяемый сегодня вид маяков. Они оптимально подходят для стяжки пола в помещениях с небольшой площадью. Высота маяков регулируется с помощью вкручивания (выкручивания) болтов. Такие маяки целесообразно использовать при толщине стяжки до 30 мм, иначе толстый слой бетона прогнет профиль и сделает всю работу бесполезной.
3. Из стальных труб. Такие маяки используются при стяжке пола больших помещений при большой толщине стяжки. Трубы практически не деформируются и обладают высокой прочностью. Они могут иметь любое сечение — прямоугольное, квадратное или круглое.
4. Из раствора. Суть таких маяков состоит в том, что в основание на необходимую высоту через определенное расстояние вкручиваются саморезы, на которые затем натягивается стальная проволока. Далее под нее выкладывается раствор таким образом, чтобы после его застывания образовалась направляющая поверхность.
5. Горки из раствора. Применяют при «сухой» стяжке, которая укладывается толстым слоем. Для этого, начиная с углов помещения, через промежуток, не превышающий длины правила, накладываются горки раствора, высота которых регулируется в соответствии с нулевой точкой. Стяжка проводится с помощью правила, которое передвигается по бетонным горкам после их застывания.

Реперы

Реперы используются при обустройстве наливных полов и представляют собой конструкцию с тремя ножками, имеющей в центре стержень. Этот стержень регулируется по высоте, определяя нулевой уровень. На одно помещение требуется несколько реперов, которые расставляются в шахматном порядке на расстоянии одного метра друг от друга. Поскольку они относятся к профессиональному оборудованию, то для их использования необходима специальная подготовка. После заливки пола они легко убираются.

Лаги служат маяками для выравнивания деревянного пола. Они укладываются через 500 мм с учетом нулевого уровня перпендикулярно доскам деревянного настила. Регулировка по высоте проводится с помощью саморезов, которые вкручиваются в подложки (фанера, короткие бруски). Подложки укладываются вдоль лаг через каждые 300 мм и служат для предотвращения прогибания лаг.

Общие правила установки маяков

Установка системы маяков требует максимальной аккуратности и умения. Для правильной и качественной установки системы маяков требуется соблюдение двух основных правил:

• предельно точная установка нулевого уровня;
• расстояние между соседними направляющими должно быть одинаковым.

Для отбивки нулевого уровня используется лазерный уровень или гидроуровень. С их помощью по периметру помещения на высоте 300 мм маркером или карандашом на стенах отмечаются контрольные точки. Их должно быть по две на каждый угол и по нескольку вдоль каждой стены. Точки соединяются между собой при помощи строительного горизонтального уровня, образуя при этом так называемую линию уровня.

В каждом углу замеряется расстояние от пола до линии уровня. Минимальное его значение отмеряется вниз от линии уровня по периметру комнаты, делаются отметки, которые затем соединяются в одну линию.

Высшая точка может оказаться не в углах, а в середине помещения. Для проверки этого обстоятельства вдоль одной из стен на высоте отмеренного нулевого уровня натягивается шнур.

Затем вдвоем, удерживая концы натянутого шнура вдоль линии на соседних стенах, проходят до противоположной стены.

Если шнур нигде не цепляется, то нулевой уровень выставлен правильно. В противном случае выход из положения возможен двумя способами:

• при небольшой площади возвышения она сбивается с помощью долота;
• при невозможности удаления возвышения нулевой уровень выставляется по-новому, учитывая высоту возвышения.

Найденный нулевой уровень приподнимается на 30 мм (50 мм для «сухой» стяжки) над самой высокой точкой. Это делается для достижения минимальной толщины стяжки. Маяки выставляются относительно приподнятого нулевого уровня.

Для соблюдения одинакового расстояния между направляющими они выкладываются вдоль комнаты по направлению предстоящей стяжки, причем первая направляющая устанавливается в 300 мм от стены для исключения возможность

образования провалов.

Остальные маяки выставляются равномерно по всему помещению через 150 — 200 мм друг от друга. Расстояние между направляющими должно быть на 150 — 300 мм меньше используемого правила.

Технология установки маяков для стяжки пола

Технология установки маяков всецело зависит от вида стяжки пола. Рассмотрим наиболее распространенные.

Маяки для полусухой, цементной и бетонной стяжки пола.

Существует несколько вариантов маяков для этих видов стяжки:

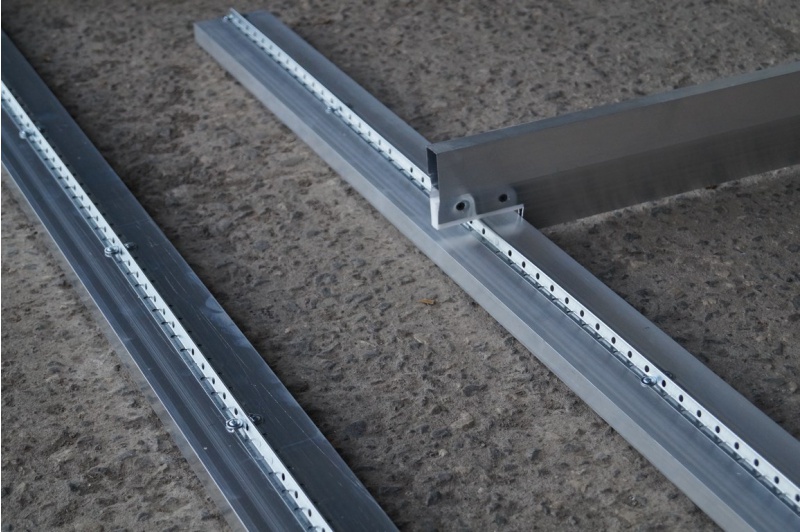

1. Металлические профили. Для этого используются П-образные профили размером 27×28 мм или 27×60 мм, уложенные на саморезы острыми краями вверх. Для добавления прочности они могут вкладываться друг в друга. К основанию пола они прикрепляются раствором.

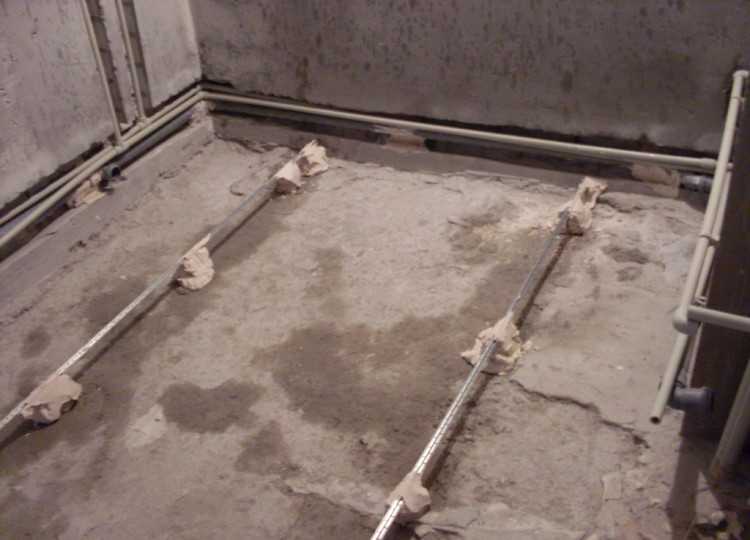

2. Профиль на основании из раствора
   . Самым распространенным является гипсокартонный профиль (27×28 мм), который в перевернутом виде устанавливается на холмы из раствора, кирпичи, деревянные бруски или фиксируется саморезами, которые должны входить в дюбель больше чем на половину. Он закрепляется на подставках с помощью цементно-известкового раствора. Обычно для усиления прочности перед установкой два профиля вкладываются друг в друга.
3. Профиль на саморезах. Для этого в основание пола через 200 — 300 мм устанавливаются дюбеля, на которые с помощью саморезов крепятся профили для маяков.
4. Для полусухой стяжки маяки практически не используются. Для этого в углах помещения формируются четыре площадки из раствора с необходимым уровнем. Затем между ними натягивается проволока, служащая ориентиром при стяжке пола.

Маяками для наливного пола служат реперы или саморезы. Перед их установкой основание пола обязательно грунтуется, которая в течение 5 — 6 часов должна сохнуть. Технология установки реперов рассмотрена выше.

Вместо реперов могут использоваться самодельные маяки из саморезов, вкрученных в дюбели. Они выставляются на нулевой уровень и затем между ними натягивается крепкий шнур, служащий ориентиром при заливке пола.

Маяки для сухой стяжки пола. В этом случае оптимальными маяками служат профили для гипсокартона размером 27×60 мм или профили из нержавейки с антикоррозийным покрытием, которые укладываются на саморезы острыми краями вверх.

Похожие статьи

Сухая стяжка пола своими руками Делаем сухую стяжку пола

Особенности элементов пола Кнауф Что нужно знать о полах Кнауф

Обустройство полов с использованием половых досок Как устроить пол из половых досок?

Как выставить маяки для стяжки пола: технология установки и разновидности

Home / Стяжка / Маяки для стяжки пола: пошаговый план и технология установки

10. 06.2017 Стяжка Leave a comment 9,184 Views

Содержание:

• 1 Разновидности маяков для стяжки пола
• 2 Инструменты и материалы
• 3 Технология установки маяков
• 4 Пошаговый план установки маяков
  • 4.1 Первый этап – подготовка маячных профилей
  • 4.2 Второй этап – определение нулевой точки
  • 4.3 Третий этап – установка маячков
• 5 Особенности установки маяков при устройстве наливного пола
  • 5.1 Как установить маяки для стяжки пола (3 видео)
  • 5.2 Работы по установке маяков (25 фото)
  • 5.3 Статьи которые читают другие:

Бетонный пол и цементно – песчанная стяжка служат хорошим основанием для качественного декоративного напольного покрытия из паркета, ламината, линолеума или керамической плитки. Основным требованием к цементной стяжке помимо механической прочности, является предельно ровная и гладкая наружная поверхность, так как все перечисленные покрытия очень требовательны к качеству поверхности и не допускают отклонения от горизонтали больше чем 2-3 мм на погонный метр. Выполнить цементную стяжку пола без использования маяков практически невозможно. Под строительными маяками обычно понимаются не только маячные профили, купленные в магазине, а профили, правильно установленные и закрепленные на основании пола. Рассмотрим подробно как выставить маяки для стяжки пола, виды существующих маяков.

Разновидности маяков для стяжки пола

В современной строительной практике существует несколько типов стяжки пола, и для каждой из них существует определенные маячки для выравнивания пола. Из самых популярных видов стяжек можно выделить следующие:

• цементно-песчаная стяжка или бетонная;
• полусухая стяжка пола;
• сухая стяжка пола;
• наливной пол.

В качестве материалов и приспособлений для устройства маяков могут быть использованы:

• оцинкованный профиль для гипсокартона;
• трубы круглого и квадратного сечения;
• т-образные специальные маячные профили;
• штыревой репер-маяк для наливного пола.

Для выравнивания маячного профиля, выставленного на полу и закрепленного столбиками из гипсового раствора или с помощью саморезов, используют лазерный нивелир.

Наиболее технологично и удобно использовать специальные т-образные профили, к которым выпускаются клипсы для крепления к саморезам. В этом случае маяки можно выставлять с точностью до 1-2мм на погонный метр.

Инструменты и материалы

Для выполнения работ по установке маяков необходимо приобрести необходимый инструмент и материалы, а именно:

• лазерный уровень любой конструкции;
• перфоратор с набором буров диаметром 6, 8, 10мм;
• шуруповерт с насадками для саморезов;
• болгарка с набором насадок для шлифовки;
• обычный строительный уровень;
• рулетка 5 или 10-метровая;
• строительный пылесос;
• специальные Т-образные маячные профили, они бывают длиной 2,5 или 3м;
• дюбели 6х40мм или 6х60мм;
• саморезы для завинчивания в пластиковые пробки;
• клипсы для крепления Т-образного профиля к саморезам;
• демпферная лента;
• пленка для гидроизоляции.

Это примерный перечень инструмента и материалов, однако для устройства стяжки потребуются также:

• ведра и лопаты;
• мастерки;
• терки и полутерок;
• правило;
• арматурная сетка для армирования;
• миксер или растворомешалка для приготовления раствора;
• цемент и песок.

В каждом отдельном случае помимо перечисленного инструмента и материалов может понадобиться что-нибудь дополнительно, это выясняется после начала работы.

Технология установки маяков

Устройство маяков для цементно-песчаной стяжки по бетонному основанию можно разделить на несколько этапов:

• подготовительный этап;
• разметка расположения маячных профилей и раскладка их на полу;
• засверливание перфоратором отверстий в полу и установка пробок- дюбелей;
• проверка отклонений существующего бетонного основания от горизонтальной плоскости с помощью лазерного уровня;
• завинчивание саморезов в пробки на определенную высоту по лазеру;
• установка демпферной ленты по периметру комнаты и настилка гидроизоляционной пленки;
• установка т-образных маячных профилей с помощью клипсов на саморезы.

Первый этап заключается в приобретении необходимых материалов, инструмента, подготовке поверхности пола к устройству стяжки, очистке поверхности основания от мусора, наплывов раствора, стесывании неровностей. При необходимости нужно прошлифовать бетонную поверхность с помощью электроинструмента и насадок. Необходимо выровнять поверхность, а также заделать выбоины, трещины и отверстия цементным раствором.

Перед тем, как ставить маяки, необходимо удалить пыль с поверхности с помощью мощного строительного пылесоса. После этого поверхность необходимо огрунтовать. Теперь основание готово к разметке и установке маяков.

Пошаговый план установки маяков

Теперь рассмотрим основные этапы как сделать и как установить маяки. Ни один пол с цементной стяжкой не может быть выполнен качественно без установки маяков. Поэтому от того как сделана разметка, установлены маяки зависит качество и ровная поверхность самой стяжки. Это особенно важно в тех случаях, когда на стяжке будет делаться напольное покрытие из паркета или ламината. Эти виды декоративного покрытия очень требовательны к качеству поверхности основания, то есть в нашем случае цементно-песчаной стяжки.

На видео: установка маяков для цементной стяжки.

Первый этап – подготовка маячных профилей

Для устройства маяков используют специальные профили Т-образного сечения и размером 6 х 23 х 3000 мм или 10 х 23 х 3000 мм, длина может быть и 2,5 метра. Их раскладывают по всей площади следующим образом: первый маяк укладывается вдоль стены на расстоянии 15-20 см от нее, второй – параллельно первому на расстоянии 1 метра.

Желательно, чтобы все маячные профили были разложены строго параллельно стенам и друг другу.

Затем перфоратором засверливаются отверстия для дюбелей с шагом 350-400 мм. Просверливание выполняется по краю уложенного маячного профиля по всей площади пола.

Второй этап

 – определение нулевой точки

Следующий шаг – определение нулевой точки, то есть самой высокой точки на поверхности бетонного основания. Для этого лазерный уровень устанавливается в центре комнаты и включается проецирование горизонтальной плоскости. С помощью рулетки промеряется вся поверхность пола и находится самая высокая точка.  Для этого на плане комнаты можно записать все значения. Разница в разных точках обычно не превышает 3-4 см. Теперь находим ближайший дюбель к нулевой точке.

Завинчиваем саморез в пробку этого дюбеля таким образом, чтобы толщина стяжки в этой точке была 3- 4 см, то есть одетая на саморез клипса и маячный профиль, должны в сумме иметь не более 40 мм высоты от бетонного основания. Затем в шуруповерт вставляется насадка достаточной длины для закручивания саморезов. На ней ставится риска по лазерному лучу на первом саморезе. Далее при включенном лазерном уровне завинчиваются все саморезы.

Если стяжка делается на перекрытии, необходимо установить гидроизоляцию из пленки. Если в гидроизоляции нет необходимости, поверхность основания тщательно грунтуют. По периметру комнаты устанавливается демпферная лента шириной 80-100 мм и закрепляется. При высоком требовании к прочности и небольшой толщине стяжки на пол укладывается арматурная сетка из проволоки.

Третий этап – установка маячков

Заключительный этап – это установка маячных профилей на подготовленные саморезы с фиксацией специальными клипсами. После этого можно еще раз проверить отклонение поверхности от горизонтали с помощью лазерного или обычного строительного нивелира. Если отклонения незначительные или, в идеале, их нет, можно приступать к заливке цементной стяжки. Единственное правило – нельзя наступать на маяки.

Установка маяков для сухой стяжки технологически ничем не отличается, только в этом случае уровень маяков будет указывать на уровень засыпаемого утеплителя, обычно это керамзит. Далее на утеплитель укладываются листы сухой стяжки.

При полусухом варианте иногда используют цементные маяки для стяжки пола. Суть их заключается в том, что стяжка выполняется полосами шириной 0,8-1,2 м, и по краям этой полосы устраиваются нашлепки из цементного раствора, на которые необходимо установить маяки для стяжки из маячных профилей.

Особенности установки маяков при устройстве наливного пола

Маячки для выравнивания наливного пола имеют другую конструкцию и форму. Если происходит заливка большой площади, то маяки нужно устанавливать обязательно. Их устанавливают в шахматном порядке, и они указывают толщину заливки пола. По форме они напоминают небольшие треножники с регулируемым центральным стержнем, который выставляется по лазерному лучу, как все остальные маяки. После заливки пола маяки могут быть убраны

При производстве работ по устройству стяжки пола многих людей интересует вопрос, как выставить маяки под стяжку. Рассмотренные технологии и пошаговая инструкция позволяют выполнить подобную работу всем желающим, имеющим необходимый инструмент. А в случае, когда при сложном варианте выставить маяки под стяжку пола не получается, можно обратиться за помощью к специалистам.



Как установить маяки для стяжки пола (3 видео)



Работы по установке маяков (25 фото)
