Маяки для стяжки пола – варианты устройства + инструкции!

Абсолютное большинство финишных половых покрытий устанавливается на ровные и прочные основания. Это касается не только обыкновенных полов, но и с подогревом или утепленных.

Маяки для стяжки пола

Установка маяков для стяжки пола

Содержание статьи

• 1 Разновидности стяжки пола
• 2 Маяки для стяжки пола на гипсовой смеси
• 3 Маяки на саморезах
  • 3.1 Преимущества и недостатки метода
• 4 Общие практические советы
  • 4.1 Совет №1
  • 4.2 Совет №2
  • 4.3 Совет №3
  • 4.4 Совет №4
  • 4.5 Совет №5
  • 4.6 Цены на маяки для стяжки пола
• 5 Вывод
  • 5.1 Видео – Установка маяков для стяжки пола
  • 5.2 Видео — Установка маяков для стяжки
  • 5.3 Видео — Все, что нужно знать при установке маяков

Разновидности стяжки пола

Тип маячков и технология их установки зависит от нескольких факторов, в том числе и от характеристик материалов для стяжки.

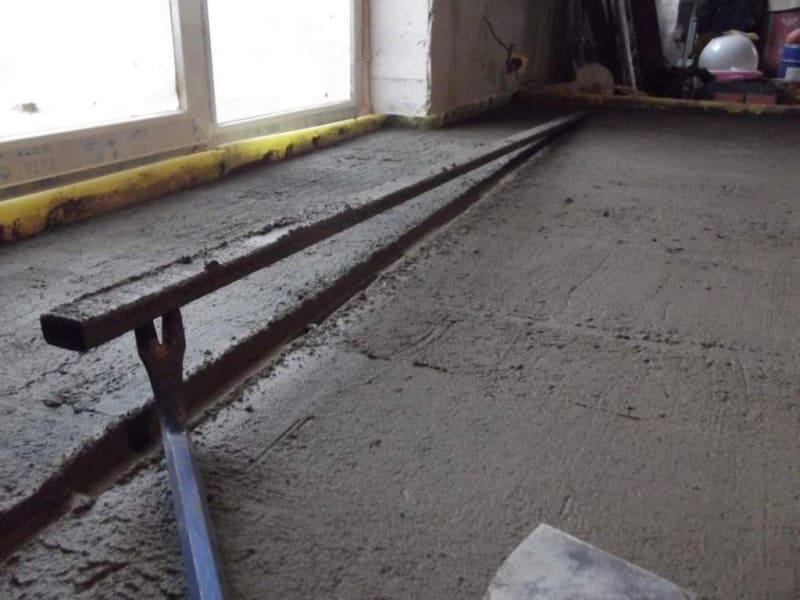

Пример стяжки по маякам

Таблица. Основные виды стяжки пола.

Наименование, фото	Краткое описание
Полусухие цементно-песчаные растворы	Изготавливаются на основании цемента и песка, отличаются от обыкновенных количеством воды. Консистенция раствора проверяется рукой – немного смеси сильно сжимается в кулаке, сквозь пальцы не должна проступать вода. А после разжимания пальцев раствор должен сохранять форму. Полусухие смеси позволяют уменьшать параметры теплопроводности стяжки за счет наличия в ней большого количества воздушных карманов. Это немного понижает прочность основания, но для большинства половых покрытий незначительное уменьшение прочности не играет решающей роли. Для таких стяжек рекомендуется устанавливать маяки на саморезах, они отличаются максимальной устойчивостью.
Обыкновенные стяжки	Раствор жидкий, с ним работать очень сложно. Маяки желательно делать из цементно-песчаного раствора в виде длинных бугорков с большой площадью основания. За счет этого немного уменьшается трудоемкость укладки стяжки и повышается ее качество.
Наливные стяжки	Для них используются специальные заводские маяки (реперы), после заливки они вынимаются из раствора и используются повторно.

Для примера рассмотрим два способа установки маяков, у каждого из них есть свои преимущества и недостатки. Мастер выбирает для себя наиболее приемлемый вариант с учетом характеристик основания и своих навыков.

Что такое стяжка пола

Маяки для стяжки пола на гипсовой смеси

В нашем примере длина комнаты 6 м, потребуется восемь металлических профилей для маяков по 3 м каждый. Такие элементы реализуются в строительных магазинах, но вместо них можно использовать металлопрофили, оставшиеся от монтажа гипсокартонных плит. Если и их нет, то подойдут деревянные рейки толщиной примерно 3 см. Недостаток реек – после изготовления стяжки их желательно вынимать, а канавку затирать раствором. Металлические планки можно оставлять в стяжке, их поверхности имеют защитное цинковое покрытие и не подвергаются коррозии.

Используются металлопрофили

Шаг 1. Определитесь с местом расположения маяков. При этом следует выполнять два условия.

1. Расстояние от стен к маякам примерно 20–30 см. В противном случае качество стяжки в зонах примыкания пола со стенами будет недостаточным, что вызывает затруднения во время укладки финишного полового покрытия.
2. Шаг маяков должен быть на 20–30 см меньше длины правила. Дело в том, что во время выравнивания раствора правило должно двигаться не только прямолинейно, но и совершать быстрые колебательные движения в стороны. За счет этого масса равномерно укладывается, минимизируется вероятность появления возвышений или углублений. Быстрые боковые движения правила размягчают полусухой цементно-песчаный раствор, поверхность лучше выравнивается, намного облегчается процесс стягивания излишков массы.

Определяется место расположения маяков

Длина правила зависит от профессионализма строителей. Опытные мастера могут работать правилом длиной два-три метра, новичкам рекомендуется выбирать инструменты поменьше.

Шаг 2. На полу сделайте отметки мест расположения маяков. Метки можно нанести веревкой с синькой (отбивочной веревкой) или сразу положить металлические планки. Основание следует очистить от строительного мусора и пыли. Заделывать трещины не надо, при необходимости эта операция выполняется во время укладки стяжки. Но в большинстве случаев щели автоматически закрываются, стяжка пола отлично выравнивает плоскость основания, никаких дополнительных строительных мероприятий выполнять нет смысла.

Схема определения нулевого уровня: AB — ровный эталон, CD — наивысший уровень пола для будущей стяжки

Шаг 3. Определитесь с высотой маяков. Если у вас есть проект, то все просто, в нем указана нулевая отметка. Если проекта нет, то придется проверять горизонтальность основания. Высота маячков находится следующим образом.

1. Выставьте луч лазерного уровня в горизонтальной плоскости на расстоянии примерно один метр от основания пола.
2. Рулеткой проверьте расстояние от луча до пола по периметру помещения. Данные могут колебаться на несколько сантиметров.
3. Определитесь с минимальной толщиной стяжки. Параметры зависят от физических характеристик финишного покрытия и максимальных нагрузок на пол. В большинстве случаев достаточно трех сантиметров. С учетом перепада по высоте максимальная толщина стяжки может составлять 5–6 см и более. Все зависит от начальной ровности основания пола.

Шаг 4. Приготовьте небольшое количество гипсовой смеси для фиксации металлических реек. Гипсовую смесь применяют в целях ускорения работ, она относительно быстро затвердевает и дает возможность приступать к укладке стяжки сразу после установки последнего маяка. Помните, что после застывания разводить гипсовый раствор водой нельзя. Приготавливайте его ровно столько, сколько сможете использовать. Если по каким-либо причинам работы необходимо приостановить, то оставшийся гипсовый раствор рекомендуется выложить под уже установленные маяки и мастерком немного разровнять.

Приготовление гипсовой смеси

Начинать делать стяжку нужно с первых маяков, они уже имеют достаточную прочность фиксации.

Шаг 5. Набросайте небольшие кучки смеси вдоль линии установки маяков, расстояние между ними примерно 30–40 см.

Установка профилей на кучки смеси

Важно. Если есть сомнения в прочности металлических планок на изгиб, то расстояние между плюшками раствора нужно уменьшить. И наоборот, для прочных профилей шаг плюшек увеличивается.

Процесс установки металлопрофиля

Шаг 6. Аккуратно установите профиль на кучки раствора. Включите лазерный уровень и при помощи линейки начинайте выставлять горизонтальность положения маячков с учетом толщины стяжки.

Включается лазерный уровень

Можно пользоваться любым отрезком профиля соответствующей длины. Маркером или карандашом сделайте на нем метку нулевого уровня пола, нижний конец приспособления поставьте на профиль маяка, незначительными постукиваниями опускайте его до метки. Затем такие же действия повторите на противоположном конце профиля.

Когда один конец опускается, то противоположный немного поднимается. Это значит, что его необходимо еще раз проверять и поправлять. Это недостаток такого способа выставления маяков. Опытные мастера пользуются другим, его мы опишем в этой статье немного ниже. Во время манипуляций рейка может немного смещаться, имейте это в виду и несколько раз проверяйте точность установки маяка.

Метка на отрезке профиля

Выставляется горизонтальность маячков

При необходимости маяк вдавливается в смесь

Практический совет. Работы по выставлению маячков можно намного ускорить. Для этого во время их изготовления надо пользоваться не точечным методом по вертикальному шаблону, а правилом. Как это делается?

1. Выставьте лазерный луч на расстоянии примерно 10 см от пола. Конкретное значение зависит от ширины правила, чем она больше, тем выше можно поднимать луч.

   Выставляется лазерный луч

2. По вышеописанной методике проверьте ровность основания под стяжку и определитесь с ее минимальной высотой. К примеру, в одном углу комнаты расстояние от луча до основания 14 см, а в другом 11 см. Если минимальная толщина стяжки 3 см, то ее уровень должен быть на расстоянии 8 см от лазерного луча.
3. Отмерьте на правиле высоту 8 см и поставьте метки. Они должны быть хорошо заметными, пользуйтесь фломастерами. Линии от обыкновенного карандаша плохо различаются на гладких алюминиевых поверхностях.

   Метки на правиле

4. Набросайте плюшки раствора или используйте различные подкладки, положите на них металлический профиль маяка.
   Плюшки раствора

5. Установите на них правило и начинайте медленно вдавливать металлические профили до тех пор, пока метки не совпадут с лазерной линией.

   Правило прижимается

Преимущество этого метода – за один прием выставляется горизонтальность маяка по всей длине. Если вышеописанным способом приходилось по несколько раз проверять и поправлять уровень профилей, то теперь время на эти операции не теряется. Кроме того, существенно повышается точность установки маячков.

Шаг 7. Закрепите маяки смесью, выровняйте ее, уберите излишки с верхней поверхности.

Установка маяков в помещении

Таким же способом устанавливайте маяки по всему помещению. За время, которое требуется на установку маяков, первые уже подсохнут, между ними можно делать стяжку.

Практический совет. В целях экономии материалов и ускорения работ по стяжке на бетонных плитах минимальную толщину раствора можно делать в пределах 2–3 см.

Процесс выравнивания маяков

Маяки на саморезах

Эта технология совсем непохожа на предыдущую. Профессионалами применяется редко, но среди новичков пользуется популярностью. Причины такой ситуации станут понятными после ознакомления с особенностями технологии. Для выполнения работ понадобится дрель, дюбели, проволока и металлические рейки для маяков.

Необычный способ установки маяков

Шаг 1. Максимально ровно отметьте оси, на которых буду высверливаться отверстия под дюбели. Сделать это проще и быстрее отбивочной веревкой. Расстояние между маячками выбирается с учетом длины правила и ширины комнаты.

Шаг 2. Высверлите отверстия под дюбели на расстоянии 30–40 см. Этот параметр можно увеличивать или уменьшать в зависимости от жесткости металлического профиля на изгиб.

Сверление отверстий под дюбели

Во время выравнивания стяжки правило с достаточно большим усилием прижимается к маячкам, если они будут прогибаться, то поверхность получится неровной. Придется заниматься повторным выравниванием. Это не только дополнительная потеря времени, но и существенное ухудшение качества. Дело в том, что малый слой стяжки не имеет требуемых показателей прочности и адгезии. Он быстро отслаивается от основной стяжки, а тонкие лепестки трескаются даже при незначительных нагрузках.

Забиваются дюбели

Практический совет. Новички допускают досадную ошибку во время высверливания отверстий в бетонной плите под пластиковые дюбели. Они измеряют длину дюбеля и делают отверстия такой же глубины. Затем начинают вбивать в него пластик, он до конца не входит, выступающая часть загибается. Вытащить из отверстия дюбель очень сложно, большинство из них имеет специальные насечки или усики, препятствующие обратному движению. Приходится терять много времени на устранение брака. Для того чтобы не допускать подобных проблем, глубина отверстий всегда должна на 1,5–2 см превышать длину пластиковой части дюбеля. Дело в том, что сверлом никогда не удастся убрать из отверстия всю пыль, а ее остатки не дают элементу опускаться на всю длину.

Дюбели нужно забивать правильно

Шаг 3. При помощи лазера узнайте разброс по высоте пола. Эти данные требуются для того, чтобы подобрать правильную длину саморезов. Если максимальная толщина стяжки будет 6–7 см, то длина дюбеля должна быть не менее 10 см. Для обеспечения необходимой прочности нужно, чтобы минимум 3 см тела находилось в отверстии, в противном случае дюбель-гвоздь шатается, добиться устойчивого положения маяка невозможно.

Шаг 4. Обмотайте саморезы кусочками алюминиевой проволоки диаметром 1–2 мм, длина концов должна позволять фиксировать к ним металлический профиль.

Саморез с кусочками алюминиевой проволоки

Шаг 5. Вкрутите саморезы в пластиковые дюбели и начинайте выставлять их по уровню. Делать это можно при помощи обыкновенной отвертки с меткой – саморезы вкручиваются до тех пор, пока лазерный луч не совпадет с меткой.

Саморез закручивается отверткой с меткой

Процесс закручивания саморезов

Практический совет. Металлические профили прогибаются в местах стыков, это создает большие проблемы во время укладки стяжки. Для того чтобы исключить негативные явления, стыки следует правильно соединять. С этой целью в нижней части подкладывается отрезок длиной до десяти сантиметров, края плотно прикручиваются проволокой к концам соединяемых профилей. Теперь место стыка ведет себя как целый профиль и не прогибается под правилом.

Под стык подкладывается отрезок металлопрофиля

Шаг 5. Устанавливайте на головки саморезов металлические профили. По очереди продевайте концы проволоки в перфорированные отверстия элементов и плотно прикручивайте их к саморезам. Обращайте внимание, чтобы профили во время крепления не соскальзывали с головок и постоянно располагались в горизонтальной плоскости. Для того чтобы уменьшить риски повреждения установленных маяков во время стяжки, рекомендуется их привязывать не по всему помещению, а только по мере надобности. После того как подготовленный участок пола отделан, можно на головки саморезов прикручивать следующий маяк и продолжать работы. За счет такой технологии полностью исключается вероятность механических повреждений уже установленных маяков.

Установка профилей на головки саморезов

Профиль привязывается проволокой

Преимущества и недостатки метода

Единственное преимущество этого метода – маяки очень устойчивы. Даже после значительных механических повреждений металлический профиль можно заменить и сразу закрепить новый на имеющихся дюбелях. Недостаток – большая трудоемкость монтажа. К примеру, для комнаты 6×6 м требуется 4 ряда маяков, дюбеля забиваются на расстоянии 30 см, то всего придется высверливать 600:30×4=80 отверстий в бетонной плите. Затем в эти отверстия нужно крепить дюбели и каждый ровнять по горизонтали. За это время мастер не только сделает обыкновенные маяки на цементном растворе, но и начнет изготовление стяжки.

План-схема размещения системы маяков из саморезов

Отверстия приходится высверливать в согнутом положении, не каждый может похвастаться таким здоровьем. Различные патологии в позвоночнике – самые распространенные профессиональные заболевания строителей. Не стоит напрасно перегружать позвонки, не нужно провоцировать обострение хронических заболеваний.

Еще один недостаток – большая шумность. Если ремонт делается в квартире многоквартирного дома, то многочасовая работа перфоратора не вызывает приятных эмоций у соседей. Зачем вам лишние конфликты, тем более, если их без труда можно избежать?

Маяки (реперы) для заливки пола

Общие практические советы

Несмотря на существование большого количества методов установки маяков под стяжку пола, профессиональные строители разработали общие советы для всех случаев.

Совет №1

Перед началом работ рекомендуется обыкновенной рейкой или длинным правилом проверить состояние основания. Прикладывайте инструмент по диагоналям помещения, затем в нескольких точках по периметру. На правило установите длинный пузырчатый уровень, с его помощью старайтесь держать инструмент в горизонтальном положении и замерять просвет между ним и плоскостью основания. Задача предварительной проверки – обнаружить участок пола с максимальным выступом. Если он небольшой по площади, то намного эффективнее срубить выступ перфоратором, чем на несколько сантиметров увеличивать толщину стяжки. Это не только ускоряет процесс работ, но и уменьшает сметную стоимость обустройства пола.

Уровень пузырьковый строительный

Совет №2

Если нет лазерного прибора, то выставить уровень маяков можно при помощи старого водяного уровня. Кстати, это самый точный инструмент в природе. Никакие современные лазерные не могут сравниться по этим показателям с водяными. Водяной уровень – обыкновенный гибкий прозрачный шланг, наполненный водой, для улучшения видимости она может окрашиваться в различные цвета. Работает водяной уровень по фундаментальному закону физики – закону соединенных сосудов. Это значит, что уровень жидкости в таких сосудах всегда будет одинаковым, его выравнивает сила тяжести.

Уровень водяной

Делать метки с помощью такого уровня нужно в следующей последовательности. Работать нужно с помощником, в одиночку разметку не выполнить.

1. Нанесите на стене метку на расстоянии примерно метр от пола, конкретная высота не имеет значения.
2. Приставьте к этой метке один конец водяного уровня, второй конец должен располагаться у противоположной стены. Добейтесь положения, чтобы уровень воды на стене совпадал с нулевой отметкой на шланге, в этом состоянии сделайте метку расположения уровня воды на втором конце шланга. Обе линии будут строго в горизонтальном положении.
3. По такой же схеме сделайте метки по всему периметру помещения, соедините их линиями при помощи обивочной веревки.
4. Теперь у вас есть горизонт по всему помещению, используйте его во время выставления маячков.

Как работать водяным уровнем

На первый взгляд кажется, что работать с водяным уровнем намного сложнее, чем с лазерным. Это не так, все зависит от практических навыков исполнителей. Конечно, лазерный прибор имеет очень много существенных преимуществ, их надо знать и использовать на практике. Но и умение пользоваться традиционными измерительными инструментами всегда пригодится в жизни.

Совет №3

Есть метод установки маяков на линии из цементно-песчаного раствора. По сути он мало чем отличается от вышеописанных, только под металлические профили делаются не отдельные плюшки, а сплошные бугорки соответствующей высоты. Профессионалы при возможности стараются использовать такой метод. Его недостатки полностью компенсируются преимуществами.

Маяки установлены на линии из цементно-песчаного раствора

Недостатков два: требуется увеличенное количество раствора для установки маяков и на его подготовку нужно дополнительное время. Зато во время укладки стяжки достигается существенная экономия времени. Дело в том, что под свободно провисающие профили маячков необходимо подпихивать массу, это отнимает относительно много времени и очень неудобно. Если маяки имеют сплошное основание, то ничего никуда подпихивать не надо, стяжка делается быстрее и легче.

Совет №4

Точность маячков зависит от параметров финишных покрытий. Если под лаги стяжка может иметь отклонения до 1–2 сантиметров по углам помещения, то под линолеум поле допусков уменьшается до нескольких миллиметров. Помните об этом и, в соответствии с технологическими требованиями, корректируйте допуски на стяжку. Нет стоит терять время на излишнюю точность стяжки, если от этого не зависит качество финишного покрытия пола.

Точность маячков зависит от параметров финишных покрытий

Совет №5

Никогда не спешите, время, необходимое для повторной проверки положения маяков, всегда намного меньше, чем время, необходимое для переделки стяжки. О цене работ говорить нет надобности. Если полностью отсутствует опыт производства подобного вида работ, то лучше потренироваться на подсобных или технических помещениях, а только потом заниматься жилыми комнатами.

Проверяются маяки для стяжки

Цены на маяки для стяжки пола

маяки для стяжки пола

Вывод

Универсального для всех случаев жизни совета по установке маяков не существует, каждый мастер вносит в описанные технологии свои изменения и считает их самыми оптимальными. Функция маячков – гарантировать ровную поверхность стяжки. А она может таковой быть при любом способе их изготовления, конечный результат зависит от профессиональных навыков исполнителей.

Видео – Установка маяков для стяжки пола

Видео — Установка маяков для стяжки

Видео — Все, что нужно знать при установке маяков

Как установить маяки для стяжки пола своими руками?

Содержание

• Нахождение нулевой отметки
• Установка маяков для устройства сухой стяжки
• Установка маяков для мокрых и полусухих стяжек
  • Линейные маяки
  • Растворные маяки
  • Точечные маячки
  • Маяки из ЦПС
• Устройство маяков для наливных полов
  • Репер
  • Саморезы
• Видео по теме

До начала выставления маяков для стяжки пола требуется подготовить основание. К подготовительному этапу относят следующие работы:

1. основание тщательно зачищают от посторонних предметов;
2. удаляется пыль и наплывы бетона;
3. сколы и ямки заделывают и выравнивают в горизонт;
4. на вычищенную и выровненную поверхность основания наносят грунтовку;
5. устраивается гидроизоляция;
6. находят нулевую отметку.

Нахождение нулевой отметки

Перед тем, как ставить маяки для стяжки, требуется найти отметку, к которой можно привязать последующую разметку. На данном этапе использование лазерного уровня значительно облегчает труд отделочников.

При поиске нулевой отметки выполняют следующие действия:

1. Лазерный уровень настраивают таким образом, чтобы его лучи отражались на всех боковых поверхностях помещения, в которым планируется выполнять стяжку. Уровень отметки на первоначальной стадии разметки неважен, обычно выставляется высота в пределах 1000 мм. На вертикальных поверхностях маркером отмечают линию, которую показывает луч лазера.
2. Далее необходимо произвести замеры расстояния от лазерной отметки до уровня пола. Такие измерения производят во всех смежных комнатах в разных точках. В результате этих измерений находится максимальная точка основания.
3. Если луч нивелира не может охватить все комнаты, его переносят и настраивают на уже полученные отметки.

Определение точки максимальной высоты пола требуется для устройства маяков для стяжки. Использование ЦПР для заливки требует толщины от 3 см, меньший размер не позволит набрать рекомендуемую прочность и при вставании появятся трещины. Соответственно, к точке максимального уровня добавляют 20-30 мм, что и становится отправной отметкой.

Так, с целью нахождения нужной высоты стяжки необходимо от значения наивысшей точки (например, 500 мм) отнять 30 мм. Получаем 470 мм. Это расстояние нужно откладывать от изначальной линии, от которой производились замеры. Таким образом получаем разметку будущей поверхности стяжки. Существует множество вариантов, как выставить маяки под стяжку пола, но все они так или иначе требуют нахождения изначальной отметки.

При выполнении замеров необходимо помнить, что у бетонного основания из плит перекрытия не бывает бугров или впадин в середине помещения, обычно точки с крайними значениями находятся на противоположных сторонах.

Чтобы избежать ошибок, рекомендуется составить бумажный план, в котором требуется отметить все замеры, а на стенах продублировать измерения строительным карандашом.

Использование традиционных уровней значительно осложняет разметку, поэтому необходимо принять меры к поиску лазерного аппарата (например, взять в аренду), что ускорит процесс и позволит избежать ошибок.

Использование гидроуровня для нахождения нулевой отметки.

Установка маяков для устройства сухой стяжки

Лучшим вариантом для организации засыпки сухой стяжки считают использование металлического П-профиля. Учитывая, что выравнивающая планка после выполнения работ остается внутри, выбирать нужно только надежные изделия, которые смогут выдержать нагрузку покрытия.

Устанавливать направляющую на саморезы нельзя, такой способ приводит к повреждению гидроизоляции.

Применение П-профиля с высотой стенки более 27 мм позволит сделать качественный и удобный маяк. Его устанавливают на основание, полкой вниз, используя раствор для регулировки высоты и закрепления маяка. Разбег между профилями выбирается исходя из длины правила.

Сухую стяжку равняют, опираясь правилом на направляющие, при этом после установки финишного покрытия, за счет соприкосновения с основанием чистого пола только граней профиля, сохраняется нормальная звукоизоляция.

Установка маяков для мокрых и полусухих стяжек

В отделочных работах используют различные виды маяков для стяжки, каждый из которых имеет свои преимущества и недостатки. Проще всего установить точечные маячки, но для ориентировки по таким отметкам нужно иметь немалый опыт заливки стяжек.

Выставить уровень заливки, используя ЦПР также не сложно, но этот вариант требует большого количества времени и также серьезного опыта. Установить профиль для маяков трудно, но работать по таким направляющим намного комфортней и проще.

Чтобы разобраться с тем, как сделать маяки для стяжки пола разными способами и выбрать наиболее подходящий вариант, необходимо ознакомиться с порядком выполнения работ для каждого типа разметки.

Линейные маяки

Для начинающих строителей лучше всего выполнять установку маяков для стяжки пола своими руками, ориентируясь на устройство направляющих. Используют два варианта монтажа планок: на саморезах и на растворе.

Как поставить маяки на саморезах с применением направляющих? Изначально требуется приготовить необходимый инструмент и материал:

• алюминиевое правило, длиной не менее двух метров;
• лазерный нивелир;
• перфоратор или ударная дрель;
• измерительная рулетка;
• дюбели;
• саморезы;
• тетива;
• П-профиль;
• шуруповерт.

Количество рядов профиля зависит от длины правила.

Количество направляющих. А – стены, В – направляющие.

Начинают разметку от стены. Первый саморез закручивают, отступив 40 мм от вертикальной поверхности. Высота самореза учитывает толщину профиля, т.е. от нужной отметки уровня заливки отнимают толщину направляющей и до этой высоты закручивают саморез.

Таким же образом устанавливают саморез на противоположной стороне и соединяют их натянутой тетивой. По линии тетивы с разбегом 400-500 мм ставят саморезы, выводя их в нужный уровень. Так устанавливают каждый размеченный ряд, после чего производится контроль высоты нивелиром и, при необходимости, проводят регулировку.

Беспокоиться о том, как закрепить П-профиль на головках саморезов, не стоит. Он укладывается на головки и прекрасно держится. После окончания заливки планки извлекают, а саморезы выкручивают. Места установки планок корректируют ЦПР и выводят в общий горизонт.

Растворные маяки

Как правильно установить маяки из профиля на растворе? Понадобится приобрести специальную смесь для маяков, которая затвердевает быстрее привычного ЦПР. Обычно используют ротбанд. В качестве направляющих можно использовать любой материал, но наиболее удобен в работе металлический профиль.

Изначально производится разметка уровня, необходимого для заливки стяжки, и разметка установки каждой направляющей с учетом длины правила. Ориентируясь на разметку по линии, где должна устанавливаться направляющая, укладывают небольшие кучки из ротбанда на расстоянии 300-400 мм друг от друга. Высоту каждой кучки выравнивают по уровню заливки за минусом высоты профиля, после чего можно приступать к установке направляющих.

Для фиксации профиля на кучке, его прихватывают раствором с боков, но необходимо помнить, что ротбанд придется удалять после заливки ЦПР, поэтому не следует накладывать слишком много смеси для установки направляющей. После заливки стяжки, профили и излишки ротбанда удаляют, а неровности заделывают раствором и выравнивают.

Применение алебастра для установки направляющих не рекомендуется, так как он ненадежно схватывается с цементно-песчаным раствором.

Точечные маячки

Как поставить маяки точечного типа, разберется любой начинающий строитель, но для дальнейшей укладки бетона по этим маякам придется приглашать опытного мастера.

В виде маячков выступают головки саморезов, выставленных на высоту уровня заливки. Устанавливать саморезы можно по той же схеме, как в варианте с линейными маяками, только профиль не используется.

Маяки из ЦПС

Для заливки стяжки по растворным маякам требуется большой опыт и мастерство, поэтому данный способ установки маяков используется в основном профессиональными отделочниками. Маяки выставляются тем же способом, что и в случае с установкой линейных маяков на растворе, только без использования направляющих.

Чтобы выполнить качественную заливку стяжки по растворным маякам, необходимо начинать работы только после полного вставания раствора.

Устройство маяков для наливных полов

Профессиональные строители не пользуются маяками при работе с наливными составами. Самовыравнивающая масса равномерно заполняет пространство и устанавливается в горизонте, но такое правило справедливо только для малых площадок. Если требуется залить большие площади, рекомендуется применять маяки для плавающей стяжки.

В таких ситуациях используют реперы или саморезы.

Репер

Это небольшое приспособление позволяет установить ограничение для стяжки наливного типа. Конструкция репера состоит из опорных ножек и регулировочного винта, расположенного посередине, который является мерилом.

Чтобы понять, как установить маяки с помощью реперов, нужно обратиться к инструкции:

1. Расстояние между маяками определяется в пределах одного метра. Устанавливают приспособления в разбежку на подготовленное основание;
2. Выставляя на нивелире лазерную отбивку или используя натянутый по отметкам шнур, выставляют центральный винт на необходимую высоту заливки;
3. После выполнения работ по заливке пола реперы удаляют, а небольшие отверстия, оставшиеся от ножек устройства, затягиваются сами.

Саморезы

Еще проще соорудить направляющие из саморезов. Саморезы устанавливают в заранее подготовленные дюбели по углам помещения с отступом от вертикальной поверхности в 200-300 мм.

Укрепив саморезы на необходимой высоте, их соединяют леской. В результате должны получиться две параллельные струны по длине комнаты. По длине вкручивают саморезы с шагом 300–400 мм, которые также соединяются леской поперек комнаты, образуя струнные маяки. В итоге получается довольно удобная разметка для заливки.

После выполнения работ саморезы удаляют.

Видео по теме

Trak — Отслеживание маяков цеха для CSI/SyteLine

Инновации и технологии снова объединились, на этот раз придя на помощь руководителям цехов. Производство дошло до того, что в цеху в любой момент времени происходит так много всего, что практически невозможно уследить за деталями. Во многих компаниях супервайзеры стали высокооплачиваемыми экспедиторами. У них недостаточно возможностей использовать свой опыт и мудрость для тесного сотрудничества с единомышленниками в целях увеличения производства, повышения качества и снижения затрат. Они проводят свои дни, пытаясь справиться с ежедневным натиском перемен.



Посмотреть видео Beacon-Trak

Самая большая проблема, которую необходимо решить, — это управление использованием информации. Его либо слишком много, либо он устарел в тот момент, когда он нужен. Решение пришло, и оно исходит из инноваций, встроенных в маяк Bluetooth 3 x 3 дюйма и планшетный компьютер. Расставляя маяки по всему цеху, новейший и самый инновационный продукт Lake Companies за свою более чем 35-летнюю историю будет использовать планшетный компьютер, чтобы мгновенно передавать динамическую информацию в руки руководителей цехов, чтобы помочь им выиграть битву за управление своей работой. , качество, персонал и оборудование.

Beacon-Trak™ для Infor SyteLine — это запатентованный продукт, который предоставляет супервайзеру актуальную информацию на основе близости, когда он ходит по цеху и взаимодействует со своими коллегами. Прогуляйтесь в районе тормозных прессов, фрезерных станков с ЧПУ или фрезерных станков с ЧПУ и т. д., и Beacon-Trak быстро покажет вам рабочие центры в этом районе, а также сотрудников, работающих в них, и работы, над которыми они работают. …все без поиска информации. Beacon-Trak автоматически фильтрует информацию для вас, чтобы предоставлять обратную связь в режиме реального времени об использовании, эффективности, качестве, информации о состоянии и многом другом с помощью простого интерфейса с сенсорным экраном.

Beacon-Trak заполняет пробел между системами планирования ERP для бэк-офиса и системами управления производством (MES), объединяя данные обеих систем для предоставления контекстной информации, которая будет способствовать принятию более эффективных решений и расширению сотрудничества в цехе. Больше не нужно возвращаться в офис для поиска информации или сортировки стопок отчетов. Реагируйте мгновенно, имея наготове нужную информацию, когда она вам понадобится.

Когда вы активно или виртуально ходите по цеху, Beacon-Trak использует свой интеллект для поиска и поиска актуальной информации в режиме реального времени о людях, вакансиях, рабочих центрах и многом другом, которые находятся в непосредственной близости от вас.

Узнайте больше о Beacon-Trak

Beacon-Trak интегрируется с SyteLine, а также со всеми продуктами Lake Companies, включая Shop-Trak™, Doc-Trak™ и Fact-Trak™. Результатом стало безбумажное решение, работающее в режиме реального времени и основанное на бесконтактном подходе, которое позволяет супервайзерам иметь под рукой только ту информацию, которая им нужна, в нужное время и в нужном месте.

Управление производством — Будьте в курсе того, что происходит в цехе в данный момент

• Повышает возможности Shop-Trak Mobile Supervisor™ с информацией на основе близости
• Какие задания находятся в процессе и статус этих заданий
• Информационные панели с поддержкой Beacon, содержащие информацию об эффективности, доходности первого прохода, использовании и просроченных заданиях
• Кто работает над какой работой, как долго и сколько штук они должны были изготовить
• Текущие графики за семь дней для сравнения производительности отдельных сотрудников, подразделений и рабочих центров

Быстрые ссылки — Предоставляет руководителям конкретные сведения без поиска

• Найдите более подробную информацию о человеке, работе, рабочем центре, заказе клиента и т. д.
• Проверить подробный статус задания
• Доступ к мгновенной аналитике для наблюдения за тенденциями; информация о кусочках и кубиках
• Просмотр информации о качестве, коэффициенте брака, сведениях об эффективности и т. д.

Информационная панель в реальном времени — актуальная информация о вашей команде:

• Знайте, кто из вашей команды здесь, а кого нет, отсутствуют ли они, болеют или уходят в отпуск
• Совершите виртуальную прогулку по цеху, выбрав маяки на карте цеха
• Управляйте обсуждениями на собраниях в конференц-зале, зная, что происходит в режиме реального времени
• Переведите приборную панель в режим роуминга и пройдитесь по цеху или выключите ее и все увидите

Дорожная карта на основе ролей — используйте один набор маяков для поддержки нескольких ролей:

• Качество
• Настройка
• Отдел кадров
• Учет затрат
• Техническое обслуживание машин
• Общая эффективность оборудования (OEE)
• Исполнительное руководство
• Планирование/расписание
• Служба поддержки клиентов
• Управление запасами

Bluetooth-маяки для определения местоположения — The CaNerdIan

Архитекторы и дизайнеры интерьеров нередко нападают на нас, беспроводных парней, за то, что они загромождают их эстетику, поэтому я всегда стараюсь быть на их стороне, когда это возможно. Они не склонны жаловаться на «необходимые» вещи, такие как выключатели света и пожарная сигнализация, но по какой-то причине они никогда не считают сетевую инфраструктуру «необходимой».

Я собираюсь изложить техническое объяснение того, почему мы размещаем маяки BLE там, где мы это делаем, пытаясь учесть эстетические соображения. (См. также: Прятаться у всех на виду). Рекомендации Aruba по развертыванию маяков описаны здесь: Руководство по развертыванию маяков местоположения — Документация по платформе Meridian (meridianapps.com)

1. Рядом с полом . Иногда отделка стен такова, что использование клея или шурупов практически является преступлением, караемым смертной казнью. Это может быть ткань, стекло, металл или что-то еще. В этот момент у вас обычно есть плинтус, на который их можно установить, просто убедитесь, что он не будет поврежден в процессе уборки пола. Еще одна причина, по которой нужно подойти близко к полу, — это использовать пол для создания тени при развертывании возле открытого отверстия, такого как атриум или лестничная клетка. Как правило, вы не хотите, чтобы ваши маяки с одного этажа были видны на другом, так как это может действительно запутать карту, которая не знает о дырах в полу. Также важно всегда размещать маяк рядом с каждым «порталом» на каждом этаже (двери с лестничных клеток, вестибюли лифта и т. д.), чтобы приложение знало, когда вы сменили этаж, и переключало карты при навигации.
2. На стене . Я объясню через минуту, почему вы хотите, чтобы ваши маяки находились как можно ближе к пользователю. Обычно это означает, что вы хотите идти на стену большую часть времени. С точки зрения расстояния, вы, как правило, должны находиться в пределах 3-4 м от маяка в любом месте здания. Нахождение ближе к вашим маякам повысит точность, а большая плотность маяков уменьшит задержку (но только до определенной степени, обычно приложению требуется 2-5 секунд, чтобы получить новое исправление, потому что оно должно прослушивать все маяки, которые оно может услышать). ).
3. На потолке . Неоптимально, но работает в крайнем случае. Неоптимально в основном потому, что даже стоя прямо под маяком, вы обычно находитесь на расстоянии не менее 2 м от него.

Теперь о технических причинах всего этого: все возвращается к старому другу, которого любят и лелеют инженеры беспроводной связи во всем мире: потеря пути в свободном пространстве . За исключением этого, мы конструктивно используем его.

Определение расстояния на основе триангуляции RSSI маяка является оптимальным в пределах 0-4 метров из-за обратного квадратичного закона распространения RF. Обычно откалиброванная мощность маяков составляет 0 дБм (1 мВт). Они работают в диапазоне 2,4 ГГц на рекламном канале 2 МГц, спрятанном между каналами Wi-Fi 1 и 6, а также один сразу за каналом 11 и еще один чуть ниже канала 1. Мой коллега Джоэл Крейн объяснил частоты BLE за 60 секунд ( когда он был в Тумане, теперь он в Хамине после недолгого пребывания в Метагике)

Существуют также некоторые различия между приемными устройствами с точки зрения их чувствительности и даже в зависимости от конфигурации внутренней антенны и того, как устройство удерживается/ориентируется, так что давайте просто предположим, что это +/- 3 дБ для целей этого примера, потому что это делает математику проще.

Потеря пути в свободном пространстве. Проиллюстрировано моим хорошим другом и коллегой Франсуа из Semfio Networks. расположение устройства на карте). Когда он видит маяк на уровне -35 дБм, он знает, что он находится на расстоянии меньше метра. Если он увидит его на уровне -55 дБм, это может быть где-то между 4 и 8 метрами. Таким образом, чем дальше вы уходите от маяка, тем шире становится эта погрешность. Любые стены, которые находятся между ними, также могут добавить 3 дБ или более затухания в зависимости от используемых материалов. (так же, как они делают с Wi-Fi, поскольку мы имеем дело с теми же радиочастотами, только примерно на 1/1000 мощности).

Ниже 1 метра, каждый раз, когда вы уменьшаете дистанцию ​​вдвое, вы получаете 6 дБ, то есть 50 см будет -34 дБ, 25 см будет -28 дБ, 12,5 см будет -22 дБ, и теперь мы подходим очень близко к маяку, и он уже потерял 99% передаваемой мощности… Здесь также стоит отметить, что, когда вы устанавливаете их на металлическую поверхность, вы получаете немного обратно, но если ваша поверхность имеет ширину менее одной длины волны (~ 12 см), математика становится сложно, и я не буду вдаваться в это здесь.

Для размещения это означает, что вы хотите расположить их как можно ближе к приемнику, обычно в пределах 4 м. Как правило, это означает, что на высоте 1-2 м на стенах и между 40 и 55 дюймами идеально, так как это позволяет избежать бедер, плеч и тележек, которые могут повредить маяк или полностью оторвать его от стены (и столкновения с бедром или плечо тоже не доставляет удовольствия обладательнице бедер и плеч… спросите меня, откуда я знаю). Их также можно размещать на потолке, но, как я указывал ранее, в офисном здании это обычно означает, что вы никогда не подойдете ближе, чем на 2 м к маяку, даже если вы стоите прямо под ним. Маяки у пола примерно на метр ближе к приемному устройству, чем потолок.

В ходе недавнего развертывания базовая сетка маяков (рекомендуемый вариант: 10 м) была размещена на опорах несущих колонн, расположенных на расстоянии около 12 м друг от друга. Промежутки в середине квадратов, образованных 4 столбцами, были заполнены маяками на основе точек доступа (которые не всегда находятся в мертвой точке из-за некоторой вариативности размещения точек доступа в этих квадратах). В общих центральных зонах на каждом этаже нам пришлось заполнить некоторые из этих промежутков дополнительными маяками, чтобы приблизиться примерно на 4-5 м и обеспечить большую точность из-за различных препятствий, а также разместить маяки рядом с зонами въезда и выезда транспорта. эти пространства.

В местах, где есть особые эстетические требования, обычно можно покрасить маяки и их крепления в тон, если краска не содержит металлических материалов (свинца, алюминиевой пудры, сусального золота, оксида железа и т. д.). ), или вы можете нанести виниловую кожу. Это касается и точек доступа. Обратитесь к своему поставщику, чтобы убедиться, что он не приведет к аннулированию гарантии (как это происходит со многими поставщиками). Вы также часто можете найти защелкивающиеся окрашиваемые крышки для внутренних точек доступа, если вы не хотите красить их напрямую.

Применение этого метода к методологиям проектирования

Итак, как вы планируете развертывание маяка? Так же, как и при любом планировании RF. Ekahau поддерживает моделирование точек доступа BLE (хотя, к моему большому неудовольствию, не может их просматривать). На этом этапе вы хотите установить свои требования к покрытию BLE на RSSI, требуемый для наибольшего расстояния, на котором вы хотите быть от маяка, что составляет -52 дБм, и вы хотите убедиться, что в пределах этого уровня покрытия вы всегда можете слышать как минимум 3 маяка.

(добавлено в июле 2022 г.)

То, как Bluetooth-маяки работают с клиентами, является предметом большой путаницы со стороны конечных пользователей, особенно тех, кого беспокоит отслеживание, особенно с появлением Apple AirTags (подробнее об этих в минуту) и другие трекеры личных вещей.

Хорошей новостью является то, что маяк BLE — это не что иное, как небольшая схема, которая выдает небольшой идентификатор через равные промежутки времени (маяки Aruba делают это каждую секунду). Он понятия не имеет, где он или вы. Вообще говоря, полезная нагрузка маяка очень мала и состоит из основного идентификатора и дополнительного идентификатора. Туда же могут входить и другие вспомогательные данные.

Формат кадра маяка BLE (источник: Mokoblue.com)

---

Основной идентификатор обычно определяет тип маяка, а второстепенный идентификатор идентифицирует отдельный маяк. Если вы откроете сниффер BLE, вы будете окружены маяками почти везде, куда бы вы ни пошли. Ваш смартфон видит их все, но если бы ему пришлось искать, что делает каждый из них, он очень быстро разрядил бы вашу батарею. Итак, когда вы устанавливаете приложение, которое использует маяки, оно сообщает ОС (IOS, Android или любой другой), что хочет знать о любых маяках с определенным основным идентификатором. Затем ОС спрашивает пользователя, хотят ли они разрешить приложению получать данные о находящихся поблизости сетевых устройствах (IOS, я не знаю навскидку, как это делает Android).

После того, как приложение получит разрешение, каждый раз, когда ОС увидит основной идентификатор, зарегистрированный приложением, она отправит информацию об этом маяке приложению, которое затем обработает данные. Такие приложения, как Meridian, которые определяют местоположение, затем получают информацию из серверной части, которая сообщает ему, где находится каждый маяк, и исходя из этого, в зависимости от уровня сигнала маяка, он может мультилатерировать местоположение пользователя. Waze использует этот подход, чтобы обеспечить дополнительное местоположение в местах со слабым спутником, таких как туннели. Но любой, у кого есть приложение, которое знает, что делать с конкретным маяком, может извлечь из этого пользу.

Это подводит меня к тому, как работают Apple AirTags. Apple проделала действительно хорошую работу по созданию решения для отслеживания активов, которое обеспечивает конфиденциальность владельца тега. AirTag по-прежнему является просто маяком BLE (с некоторыми дополнительными вещами), а приложение Find My зарегистрировало основные идентификаторы в ОС (с завода — и у него нет специального доступа к ОС). В чем AirTag проявил себя по-настоящему умно, так это в том, что второстепенный идентификатор/полезная нагрузка — это открытый ключ владельца (уникальный для этого конкретного тега). Эта пара ключей генерируется при активации тега. Если он обнаружен кем-то, кроме владельца, это устройство получает его местоположение (из любого источника, который есть у служб определения местоположения ОС), уровень сигнала и время, и шифрует это с помощью открытого ключа. и загружает его на серверы Apple. Только владелец тега, у которого есть закрытая половина этой пары ключей (хранящаяся в TPM устройства), может расшифровать полезную нагрузку. И если конкретное устройство увидит чужую метку с постоянным уровнем сигнала при перемещении устройства, через некоторое время (час или два) оно определит, что кто-то может использовать метку для отслеживания вас и предупредит вас. Несколько месяцев назад моя дочь отправилась на экскурсию со школьной группой и одолжила мой чемодан, в котором все еще была зарыта бирка AirTag из недавней поездки в Европу. Примерно на полпути через Айову почти 100 детей в трех разных автобусах (включая мою дочь) одновременно получили предупреждение на свои iPhone о том, что за ними может следить AirTag.
