Линейка для осуществления масштабной фотосъемки на прозрачной основе
Полезная модель относится к устройствам измерительной техники и может быть использована для измерения размеров объектов, их признаков в частности в криминалистике, судебной экспертизе и др., при необходимости фотофиксации этих размеров, и признаков в проходящем свете, а так же в УФ зоне спектра. Сущность: линейка выполнена на основе гибкого прозрачного полимерного материала с матовой поверхностью, контрастирующей, флуоресцентной миллиметровой цифровой разметкой. Технический результат: линейка дает возможность производить фактическое измерение и детальную масштабную фотофиксацию без бликов на масштабной линейке, в проходящем свете. Устройство долговечно, со временем не деформируется, надежно, простое по конструкции, удобно в использовании 1 ил.
Полезная модель относится к устройствам измерительной техники и может быть использована для измерения размеров объектов, и их деталей в частности в криминалистике, судебной экспертизе и др.
, при необходимости фотофиксации этих размеров, и признаков в проходящем свете, а так же в УФ зоне спектра.
Например, в криминалистике для проведения детальной измерительной фотосъемки обязательно использование масштабной линейки. Измерительную съемку производят, используя масштабную линейку, либо ленточный или квадратный масштаб. Съемка с линейным масштабом заключается в фотографировании объекта вместе с помещенной рядом с ним в одной плоскости масштабной линейки, которая размещена на высоте плоскости предмета и не должна маскировать его. Не редко в рамках производства судебных криминалистических экспертиз возникает необходимость фотофиксации объектов и их деталей в проходящем свете, что позволяет усилить контраст фотографического изображения на прозрачных и полупрозрачных объектах. Контраст при этом достигается за счет неодинакового пропускания света (например, стеклом и потожировым веществом оставленного на нем следа пальца, подчистки в текстах документов и др.). Наряду с этим, при производстве судебных криминалистических экспертиз, происходит фотофиксация объектов и их признаков в УФ зоне спектра (например, залитые и зачеркнутые тексты, дописки и исправления, вносимые в документы, а также записи, подвергшиеся травлению, смыванию химически активными веществами и моющими средствами и др.
).
Обычно при фотографировании небольших объектов для измерения следов преступлений, объектов и их признаков в криминалистике, судебной экспертизе применяются либо самодельная масштабная линейка, выполненная из фотобумаги с миллиметровыми делениями, либо обычные ученические линейки (деревянные, пластмассовые и др.) (Криминалистика / Под ред. В.А. Образцова. – М: Юрист, 1995. – С. 132).
К недостаткам самодельных линеек относятся: не соответствие их ГОСТу, их намокаемость, изменение первичной линейной формы и миллиметровой разметки вследствие длительной эксплуатации, появление бликов на фотоизображении масштабной линейки при проведении фото фиксации, в которых теряется миллиметровая разметка, не возможность получения качественных размерных характеристик объектов и их деталей по фотоизображениям при фотосъемке в проходящем свете. При использовании обычных ученических линеек МПК RU 6615 U1, G01B 3/04, (опубл. 16.05.1998 г.) отсутствует возможность измерения объектов, их деталей по фотоизображениям, в виду недостаточной контрастности разметки линейки, не соответствие разметки ГОСТу не возможность ее использования для измерения размеров объектов по фотоизображению сфотографированных в проходящем свете, а также в УФ зоне спектра.
Известна также конструкция линейки, являющаяся наиболее близкой к предлагаемому устройству RU 137363 C1 МПК G01B 3/04 (опубл. 10.02.2014 г.) – прототип. Эта линейка выполнена на основе гибкого материала с матовой поверхностью, миллиметровой цифровой разметкой, имеет измерительные элементы два из которых в виде круга расположенные на концах линейки, а в центре элемент в виде цветной шкалы, при этом цифровая разметка и измерительные элементы выполнены контрастирующими, флуоресцентными.
Недостатками линейки являются непригодность ее для фото фиксации размеров и признаков объектов и их следов в проходящем свете.
Задачей предлагаемого технического решения является расширение функциональных возможностей, за счет придания измерительной линейке прозрачности.
Указанная техническая задача достигается тем, что линейка на основе гибкого материала с матовой поверхностью, контрастирующей, флуоресцентной миллиметровой цифровой разметкой, выполнена на основе прозрачного полимерного материала.
Наличие на линейке контрастирующей, флуоресцентной миллиметровой цифровой разметки, заметно повышает удобство, а прозрачный полимерный материал создает условия для использования линейки при фотофиксации размеров и признаков объектов и их следов в проходящем свете.
Сущность полезной модели поясняется чертежом.
На фиг. 1 показан общий вид линейки.
Линейка 1, выполненная на основе гибкого прозрачного материала с матовой поверхностью, миллиметровой цифровой разметкой 2, при этом цифровая разметка выполнена контрастирующей флуоресцентной (например способом каландрования).
Пример использования предлагаемого устройства для масштабной измерительной фотофиксации объектов и их деталей в лабораторных условиях.
Линейка 1 позволяет осуществлять с помощью имеющейся на ее поверхности контрастирующей, флуоресцентной миллиметровой цифровой разметки 2 фактическое измерение и детальную масштабную фотофиксацию различных объектов без бликов, как в видимой области, и в УФ зоне спектра, так и в проходящем свете – за счет прозрачности материала линейки.
Линейка 1 пригодна для исследовательских целей, долговечна, со временем не деформируется, надежна, проста по конструкции, удобна в использовании в лабораторных условиях.
Предлагаемое техническое решение осуществляется следующим образом.
Линейка для осуществления масштабной фотосъемки, находится в криминалистической лаборатории. Устройство используется в случае необходимости. Например, для фотографирования масштабным способом объекта (след пальца руки), расположенного на поверхности прозрачного стекла (фрагмент бутылки). Устройство накладывается на поверхность в непосредственной близи от объекта, но, не закрывая и не маскируя его, линейка должна находиться в одной плоскости с объектом, при этом оптическая ось объектива должна быть направленной в центр и перпендикулярно плоскости следа. Включают источник света расположенный за предметом (осветитель проходящего света). Освещение может направляется и под углом к плоскости предмета, на которой расположен след. Производится фотофиксация с использованием фотоаппарата.
При необходимости перед началом фотосъемки включается УФ осветитель (например, «ОЛД-41», «Таран-3М»).
Устройство, благодаря небольшому размеру, малому весу, способности не аккумулировать запахи, простоте и удобстве в работе, может быть использовано для прямого измерения и масштабной фотосъемки объектов (следов) и их признаков любыми фотоаппаратами и видеокамерами в стационарных условиях (криминалистическая лаборатория), в проходящем свете, а так же в УФ зоне спектра.
Предлагаемое техническое решение может найти широкое применение в криминалистике, судебной экспертизе и др.
Линейка на основе гибкого материала с матовой поверхностью, контрастирующей, флуоресцентной миллиметровой цифровой разметкой, отличающаяся тем, что изготовлена на основе прозрачного материала.
РИСУНКИ
Линейка поперечного масштаба ЛПМ-1
Линейка поперечного масштаба ЛПМ-1
Источник: «Маркшейдерия и Недропользование» – http://geomar.
ru/equipment/geomar-nedra/rulers-scale.html
Масштаб в геодезии — это степень уменьшения горизонтального положения линий местности на карте или плане. Масштабы могут быть представлены численно или графически.
В свою очередь графические масштабы подразделяются на линейные и поперечные.
Линейный масштаб — это графический масштаб в виде масштабной линейки, разделённой на равные части.
| Наименование размеров | Размеры в мм для масштаба | |||
| 1 : 1 | 1 : 2 | 1 : 5 | 1 : 25 | |
| Общая длина номограммы | 200,00±0,10 | |||
| Ширина основания и целых делений | 10,00±0,05 | 50,00±0,1 | 20,00±0,05 | 40,00±0,08 |
| Наименьшее деление | 0,10±0,02 | 0,50±0,02 | 0,20±0,02 | 0,4±0,02 |
| Расстояние между штрихами дробных делений по крайним горизонтальным линиям номограммы | 1,00±0,02 | 5,00±0,05 | 2,00±0,02 | 4,00±0,04 |
| Расстояние между крайними горизонтальными линиями номограммы (высота номограммы) | 30,00±0,20 | |||
| Расстояние между линиями поперечного сечения номограммы | 3,00±0,20 | |||
| Отклонение длин диагоналей целых делений от номинального значения | ±0,20 | |||
| Ширина линий | 0,10 – 0,15 | |||
| Глубина линий | 0,10 – 0,15 | |||
| Расстояние от крайних линий до цифр | 1,0±0,2 | |||
Примечание: все размеры определяются расстоянием между осями номограммы.

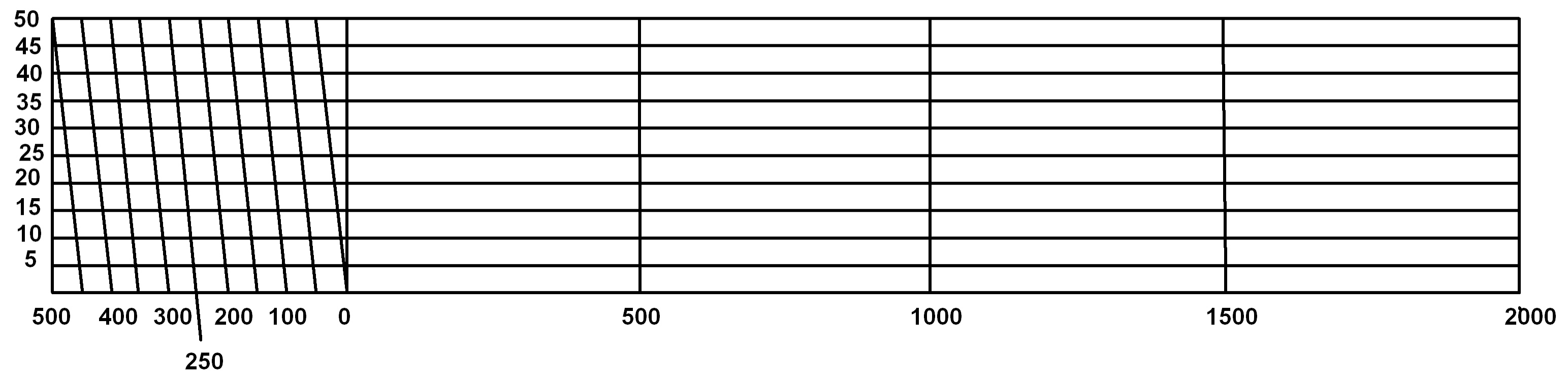

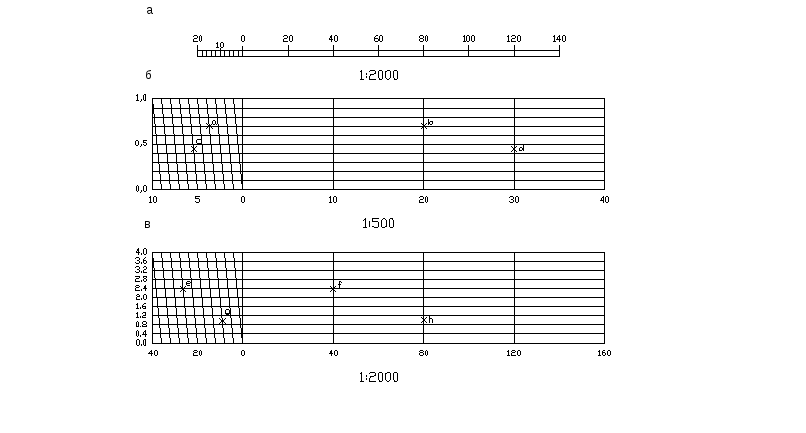

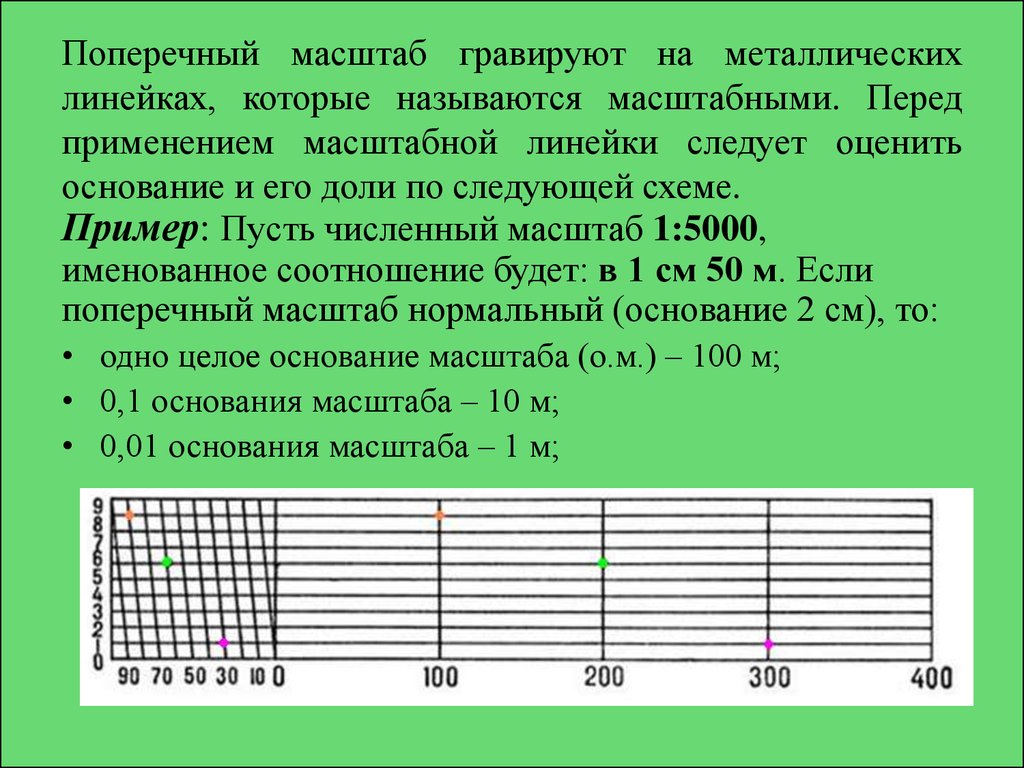

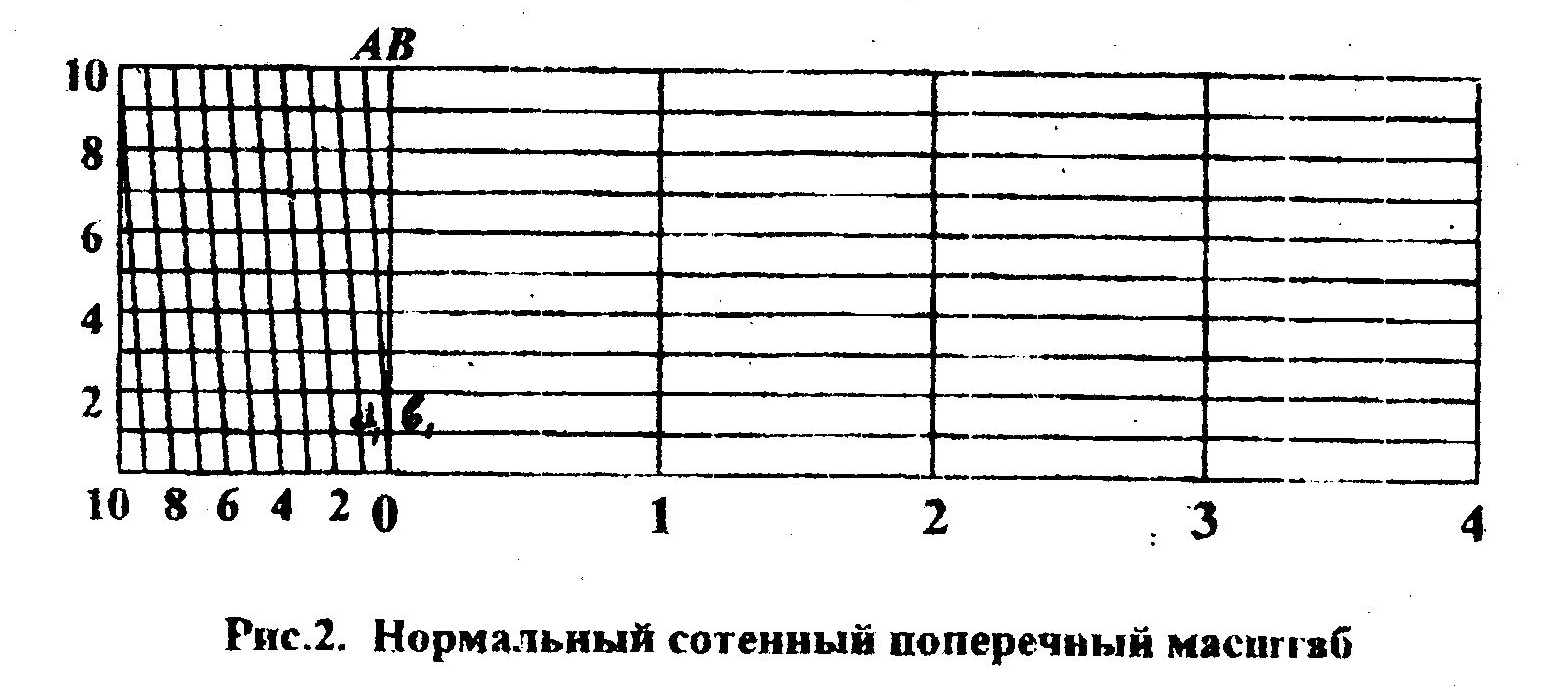

Поперечный масштаб — это графический масштаб в виде номограммы, построение которой основано на пропорциональности отрезков параллельных прямых, пересекающих стороны угла. Поперечный масштаб применяют для более точных измерений длин линий.
Линейка поперечного масштаба ЛПМ-1 предназначена для нанесения и определения расстояний на топографических картах и планах. ЛПМ-1 имеет четыре номограммы поперечного масштаба 1:1, 1:2, 1:5, 1:25.предназначена для нанесения и определения расстояний на топографических картах и планах.
Линейка ЛПМ-1 имеет четыре номограммы поперечного масштаба 1:1, 1:2, 1:5, 1:25. Инструмент позволяет измерять и откладывать отрезки на планах, не прибегая к оценке долей масштаба.
Примечание: все размеры определяются расстоянием между осями номограммы.
Порядок работы

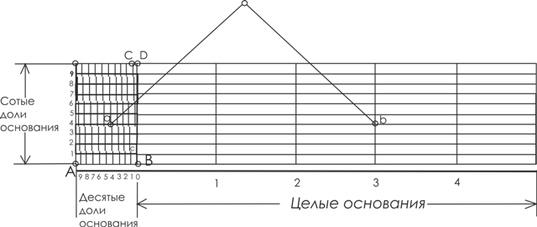

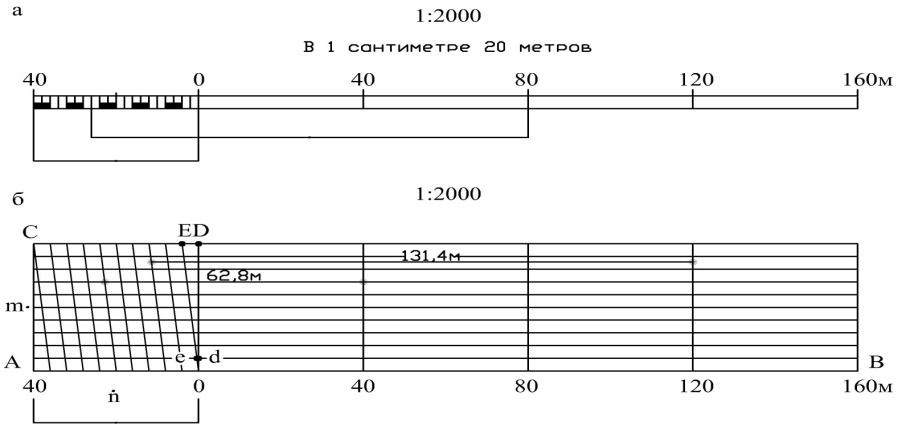

При измерениях с помощью линейки циркуль измеритель накладывается на масштаб таким образом, чтобы обе его ножки лежали на одной горизонтали, причём одна находилась на вертикали, а другая на трансверсали.
Длина измеряемого отрезка линий определяется как сумма чисел, подписанных у соответствующих вертикали и горизонтали.
Источник: «Маркшейдерия и Недропользование» – http://geomar.ru/equipment/geomar-nedra/rulers-scale.html
масштабных линеек—ArcGIS Pro | Документация
Масштабные линейки обеспечивают визуальное индикация расстояния и размера объекта на карта. Масштабная линейка — это линия или линейка, разделенная на части. Он помечен своей длиной по земле, обычно кратной единицам карты, Например, десятки километров или сотни миль. Масштабные линейки связаны с фреймом карты в компоновке. Если масштаб карты для этого фрейма карты изменяется, линейка масштаба обновляется, чтобы оставаться правильной.
Масштабы карты часто являются средними и могут варьироваться в зависимости от системы координат, широты, направления и протяженности карты. Во многих случаях масштаб, указанный в представлении карты, отражает масштаб в месте вдоль экватора, и это то, что отображается на линейке масштаба.
Вы можете установить флажок Вычислять в центре на вкладке Параметры панели Элемент, чтобы вычислить масштаб карты, используя центр фрейма карты.
Вставить масштабную линейку
Когда на страницу добавляется масштабная линейка, она автоматически связывается с фреймом карты по умолчанию. Если на странице нет фрейма карты, линейка масштаба не связана ни с одной картой, а фрейм карты имеет значение <Нет>
Чтобы вставить масштабную линейку, выполните следующие действия:
- Убедитесь, что компоновка активна.
Масштабные линейки можно добавлять только к видам компоновки. Их нельзя добавить в представления карты.
- На вкладке Вставка
в группе Map Surrounds щелкните Масштабная линейка .
Щелкните верхнюю половину кнопки, чтобы вставить текущую линейку масштаба по умолчанию. Щелкните нижнюю половину кнопки, чтобы выбрать масштабные линейки из галереи.
- На компоновке перетащите, чтобы создать и расположить масштабную линейку.
Совет:
Если вы хотите использовать масштабный текст вместо масштабной линейки, вы можете вставить динамический текст.
Изменение внешнего вида масштабной линейки
После того, как вы добавили масштабную линейку в компоновку, вы можете изменить ее. Установите стратегию подгонки, чтобы определить, как масштабная линейка подстраивается под изменения масштаба карты. Измените внешний вид линейки масштаба, настроив символы или свойства для единиц карты, делений, чисел, меток и полос масштабной линейки. Вы также можете добавить границу, фон и тень.
Чтобы изменить масштабную линейку, выполните следующие действия:
- На панели «Содержание» щелкните правой кнопкой мыши масштабную линейку и выберите «Свойства», чтобы открыть панель «Элемент».
- На панели Элемент выберите вкладку, содержащую свойства, которые вы хотите изменить.
Вкладка «Параметры»
Выберите единицы карты и присвойте им символы.
Вкладка «Свойства»
Выберите стратегию подбора, измените свойства и символы для делений, чисел, меток и полос.
Вкладка “Отображение”
Содержит свойства границы, фона и тени.
- Настройте свойства. Чтобы настроить символы единиц карты, делений, чисел, меток и полос, нажмите кнопку «Символ» рядом с элементом.
После того, как вы настроили масштабную линейку, вы можете сохранить ее в стиле для повторного использования в будущих проектах без повторного форматирования.
Если вы не можете добиться желаемого внешнего вида масштабной линейки путем настройки свойств, рассмотрите возможность преобразования ее в графику.
Для этого щелкните правой кнопкой мыши масштабную линейку на панели Содержание и выберите Преобразовать в графику. Это изменяет линейку масштаба на группы графических элементов, которыми можно манипулировать по отдельности. Однако после преобразования в графику он теряет всякую связь с картой. Любые дальнейшие изменения масштаба карты не отражаются.
Единицы карты
Единицы карты — это значение расстояния, отображаемое на линейке масштаба, например мили или километры. На вкладке «Параметры» можно выбрать единицу масштабной линейки, выбрав параметр в раскрывающемся списке «Единицы карты». Если вы не видите нужную единицу измерения в списке, добавьте ее в качестве единицы измерения расстояния в свой проект. Вы также можете изменить текст метки, чтобы настроить способ записи значения единицы измерения на линейке масштаба. Например, вы можете установить текст метки на км вместо километров.
Стратегия подгонки
На вкладке Свойства можно задать стратегию подгонки масштабной линейки.
Это определяет, как масштабная линейка настраивается при изменении масштаба карты. При использовании некоторых стратегий подгонки при изменении масштаба карты линейка масштаба становится длиннее или короче. Для других стратегий корректируются только цифры. Доступны четыре стратегии настройки.
| Стратегия настройки | Описание |
|---|---|
| Настройка значение деления | Консервы количество делений и пытается сохранить ширину линейки масштаба на регулировка значения деления. Допускается ручное изменение размера линейки масштаба. |
| Настройка количество делений | Сохраняет значение деления и пытается сохранить
ширину линейки масштаба, регулируя количество делений. |
Сохраняет количество делений и пытается сохранить ширину линейки масштаба, регулируя сначала количество делений, а затем значения делений. Допускается ручное изменение размера линейки масштаба. | |
| Настройка ширина | Сохраняет разделение значение и количество делений, а также регулирует ширину линейки масштаба, если масштаб карты изменения. Ручное изменение размера линейки масштаба не допускается. |
Допускается ручное изменение размера линейки масштаба.Подразделения
Масштабные линейки могут отображать одно расстояние, например 100 миль, или их можно разделить и разделить для отображения нескольких расстояний вдоль линейки.
Если и где масштабная линейка разделена, определяется установленным количеством делений и подразделов на вкладке «Свойства». Если позволяет стратегия подгонки масштабной линейки, вы также можете настроить значение деления, сделав деления шире или уже. Значение подразделения — это значение подразделения, деленное на количество подразделений.
Только стратегии Подгонка числа делений и Подгонка по ширине позволяют изменять элементы управления Подразделение и Подразделение. Для других стратегий подбора они рассчитываются автоматически.
Числа
Частота, положение и символ для номеров масштабной линейки также задаются на вкладке Свойства. Выберите параметр в раскрывающемся списке «Частота», чтобы определить, где числа будут отображаться на масштабной линейке. Доступно множество вариантов, в том числе «Без меток», «Одна метка» и «Разделы». Используйте раскрывающийся список «Позиция», чтобы указать, где числа отображаются относительно масштабной линейки. Например, есть варианты рисования выше или ниже масштабной линейки.
Доступны дополнительные параметры для установки округления значений, заполнения нулями, использования знаков дробной части, когда это применимо, необходимости отображения разделителей тысяч и отображения первого или последнего значения за пределами масштабной линейки.
Метки
Метки визуально показывают деления масштабной линейки в виде линий на линейке. Существует три типа меток:
- Метки деления — линии, нарисованные на делениях масштабной линейки
- Метки деления — линии, нарисованные на делениях масштабной линейки
- Метка средней точки — одна линия, проведенная посередине между началом масштабной линейки и первым делением.
Вы можете по-разному обозначить каждый тип на вкладке «Свойства», нажав кнопку «Символ» под соответствующим типом метки и внеся необходимые корректировки. Используйте раскрывающийся список «Частота», чтобы определить, какие метки отображаются, и используйте раскрывающийся список «Положение», чтобы указать, где отрисовываются метки относительно масштабной линейки.
Например, есть варианты рисования выше или ниже масштабной линейки.
Полоса
На вкладке Свойства можно задать символы масштабной полосы. Доступные свойства символа зависят от типа добавленной масштабной линейки. Некоторые масштабные линейки представляют собой линии, а другие представляют собой одиночные или чередующиеся полосы. Если вы не видите нужные параметры панели, измените масштабную линейку на другой стиль, выбрав параметр в раскрывающемся меню «Стиль» на вкладке «Параметры» .
Для любого типа масштабной линейки измените символы с помощью кнопки Символ. Для линейных масштабных линеек можно дополнительно установить флажок Ступенчатый, чтобы нарисовать масштабную линейку с наклонными линиями на основе заданной высоты. Для линеек шкалы вы можете установить высоту, чтобы определить высоту полосы, и выбрать параметр в раскрывающемся списке «Стиль», чтобы определить, как отображаются символы альтернативной полосы. Раскрывающееся меню «Стиль» недоступно для масштабных линеек с одним делением, поскольку они не поддерживают два разных стиля символов.
Похожие темы
Отзыв по этой теме?
Изменение масштабной линейки
Первое, что я делаю после добавления масштабной линейки в компоновку в ArcGIS Pro, — меняю ее. Всегда есть что-то, что я хочу настроить, например, единицу измерения, количество линий на панели или отображаемое общее расстояние. Итак, как это делается? Как перейти от переполненной шкалы по умолчанию, такой как эта:
На более четкую и чистую шкалу, например:
Ну, есть много способов сделать это, но я предпочитаю четырехэтапный подход:
- Выберите единицу измерения расстояния
- Установка длины и делений
- Упростите числа
- Стиль всего!
Звучит достаточно просто. Но как вы на самом деле все это делаете? Позвольте мне объяснить более подробно, перейдя от линейки масштаба по умолчанию к окончательной линейке масштаба, показанной выше:
Шаг 1: Выберите единицу измерения расстояния
Прежде чем вносить какие-либо другие изменения, я хочу, чтобы на масштабной линейке были правильные единицы измерения.
Хочу ли я показывать метры? Майлз? Смуты? Масштабные линейки по умолчанию только в милях или километрах, поэтому, если я хочу установить другую единицу, я должен сделать это вручную.
Для этого щелкните правой кнопкой мыши масштабную линейку на панели содержимого и выберите в меню “Свойства”. Откроется панель элементов, где вы можете изменить все свойства линейки масштаба.
Примечание. Подмножество общих свойств линейки масштаба доступно на ленте Конструктор линейки масштаба, но мне нравится использовать панель, поскольку она имеет все свойств.
В группе Единицы карты вы можете установить единицы измерения расстояния для масштабной линейки. Если вы не видите нужную единицу измерения в раскрывающемся списке «Единицы карты» (например, смуты или морские мили), вы можете добавить ее в качестве единицы измерения расстояния в свой проект. Вы также можете изменить текст метки и положение метки для линейки масштаба.
В данном случае мне кажется, что слово «километры» слишком длинное, и я хочу сократить его до «км», поэтому я обновил текст метки.
Теперь моя шкала выглядит так:
Лучше, но я еще не закончил.
Шаг 2: Установите длину и деления
Следующее, что я хотел бы решить, это то, какой длины должна быть моя масштабная линейка и как она должна быть разделена. Это может быть сложно, если вы еще не завершили масштаб карты или если у вас есть серия карт, где масштаб может меняться от страницы к странице. В этом случае поведение масштабной линейки при изменении размера становится важным, поскольку оно меняет то, как масштабная линейка настраивается при изменении масштаба карты.
Лично я никогда не находил масштабную линейку, показывающую 7,5 км или 213 футов, особенно полезной. Я предпочитаю значения, оканчивающиеся на 5 или 10. Я также не люблю слишком много разделительных линий. Вернувшись к панели элементов, я могу изменить шкалу масштаба, чтобы отразить мои предпочтения длины и деления, изменив значения в группе «Деление».
Я хочу, чтобы масштабная линейка показывала 10 км и имела деления по 1 км. Для этого я установил для параметра Resize Behavior значение «Adjust width», что означает, что масштабная полоса увеличивается или сжимается в соответствии с установленным значением деления и количеством делений. Затем я изменил значение деления на 5 и установил количество делений на 2 (2 деления по 5 км каждое составляют линейку масштаба 10 км). Наконец, я скорректировал количество Subdivisions до 5, поэтому на каждом интервале в 1 км есть подразделение, в результате чего моя шкала выглядит следующим образом:
Это выглядит хорошо, но почему отображается число 2,5, если метки находятся на расстоянии 1 км друг от друга? Ответ и способы его исправления см. в шаге 3.
3. Упростите числа
Теперь, когда масштабная линейка имеет правильную длину, пора взглянуть на числа.
В настоящее время я вижу число 2,5 на шкале, которое является первой средней точкой. Мне не нужен этот номер, я бы предпочел показывать только 0, 5 и 10.
Чтобы внести изменения в числа, мне нужно углубиться в свойства масштабной линейки, переключившись на вкладку «Свойства» на панели элементов.
Вкладка «Свойства», где доступно больше свойств масштабной линейки.
Здесь в группе «Числа» я могу изменить количество отображаемых чисел (Частота), где они отображаются по отношению к линейке масштаба (Положение), округление десятичных значений (Округление) и внести изменения в форматирование (Использовать дробные символы, Показать разделители тысяч, Дополнить нулями).
Для масштабной линейки по умолчанию, которую я использовал, частота установлена на деления и первая средняя точка. Поскольку на моей масштабной линейке нет линии средней точки, это значение не нужно и сбивает с толку. Я обновил свою частоту до дивизионов. У меня нет десятичных или больших значений, поэтому мне не нужно беспокоиться о других настройках, но они также часто бывают полезны.
Текущее состояние шкалы:
4. Стилизуйте все!
Последнее, что я хотел бы сделать перед тем, как объявить масштабную линейку готовой, это добавить немного стиля. Глядя на линейку масштаба и делая все остальные настройки, я обычно понимаю, что необходимы некоторые стилистические изменения. Может быть, мой текст должен быть больше или меньше, или другим шрифтом. Может быть, я понял, что черная шкала на темно-серой базовой карте плохо читается, и я хочу изменить цвет. Одна из лучших особенностей масштабных линеек в ArcGIS Pro — это то, что их можно стилизовать разными способами.
Я могу применять различные символы к числам, меткам деления и деления, самой линии масштабной линейки, метке единицы измерения расстояния. Я также могу изменить высоту и смещение для различных частей масштабной линейки, чтобы получить индивидуальный вид. Под каждой группой на панели элементов («Единицы карты», «Деления», «Числа», «Отметки» и «Штрих») есть одна или несколько кнопок символов, позволяющих настроить собственные символы для этой части масштабной линейки.
