Марка бетона для ленточного фундамента частного дома: Какой бетон выбрать для ленточного фундамента?

Какой бетон выбрать для ленточного фундамента?

01 августа’18

Фундамент важен в постройке дома. Даже ребенок знает, что, для того, чтобы здание из конструктора было крепким и долго простояло, нужно сделать для него прочную основу, ведь качество постройки прямо пропорционально качеству его опоры. Так что для закладки фундамента важно знать, какие же составляющие подойдут лучше всего, как выяснить требующуюся кубатуру смеси бетона, каким методом лить и выбрать его тип. В сумме определено 3 вариации основания: столбчатый (свайный), плитовой, и ленточный, о нем мы хотим поговорить далее.

Выбор строительной системы

Важными факторами, влияющими на выбор систем жилищного строительства, будут:

• роль в улучшении тепловых характеристик
• долговечность по сравнению с предполагаемым сроком службы
• экономическая эффективность цикла пользования
• потребление энергии
• источник и воздействие на окружающую среду всех составляющих и процессов
• наличие навыков и ресурсов
• требования к обслуживанию
• возможности адаптации или рециркуляции
• расстояния и транспортные расходы, требуемые для компонентов и системы (дороги, рельсы или суда).

Решения могут также основываться на оценке цикла пользования, учитывающая экологические выбросы и истощения материала: источник, добыча, производство, характеристики эксплуатации и разрушение или повторное использование.

Нет единственного лучшего решения. Любая комбинация материалов должна оцениваться с учетом вышеуказанных факторов, чтобы достичь максимально подходящего компромисса. Каждое приложение уникально и должно оцениваться индивидуально. Исключения – это нормально, особенно в инновационных строительных решениях.

Энергия, использующаяся для отопления и охлаждения, затрачивает около 40% потребления энергии в целом. Поскольку масса компонентов оказывает влияние на тепловые характеристики, воплощенную энергию и многие иные факторы, перечисленные выше, это основа, о чем нужно думать на самых ранних этапах проектирования.

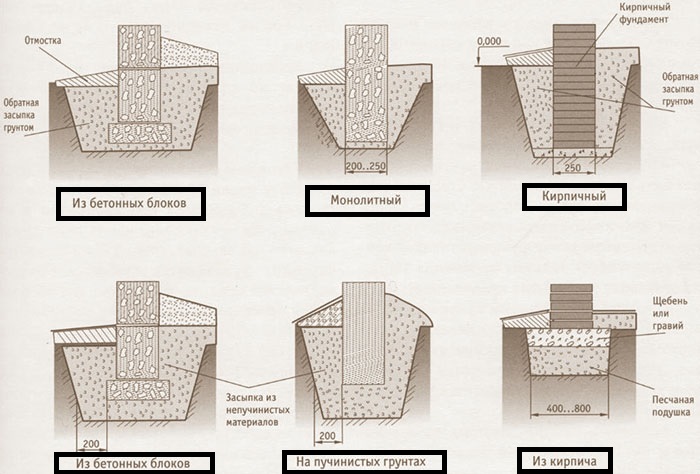

Отличительные черты ленточного фундамента

Он делается чаще, чем иные при построении помещений. Это железобетонная лента, заглубленная в грунт и проходящая замкнутым контуром под всеми несущими стенами строения. Заложить фундамент описанного рода несложно. Нужно выкопать траншею, в ней воздвигнуть армирующий каркас из железа и залить его жидкой бетонной смесью. На словах звучит очень просто, но одной из самых частых проблем в данной ситуации оказывается подбор верной марки бетона. На него оказывает воздействие большое множество факторов.

Факторы, влияющие на выбор марки бетона

Как бы то ни было, вы вряд ли найдете универсальный рецепт бетона, его цена иногда может превышать ваши ожидания. Тем более, что зачастую дорогой компонент не значит, что хорошего качества. Дальше мы поговорим, как же все-таки выяснить, что требуется для того, чтобы заложить ленточный фундамент. Алгоритм заливки смеси выражается в подаче замешенных ингредиентов от места, где она доставляется или приготавливается, на месте с применением профессионального оборудования различными способами, позволяющими равномерно заложить фундамент.

Вес здания

Люди, обладающие опытом в строительстве или строительным образованием, смогут с легкостью разработать проект, по которому будут потом работать. Но как же быть людям, кто не знает, что делать с самого начала? Мы советуем, в первую очередь, посчитать, сколько весит ваша постройка, ведь вы обязаны понять, насколько будет нагружен ваш фундамент.

Мы советуем:

• Основание сборно-щитового двухэтажного частного дома лучше всего заливать бетоном марки М200.
• Для здания из бревен в 2-3 этажа и для домов из пенобетона, газосиликатных блоков или иных ячеистых бетонов лучше купить бетон марки М200 – МЗ00.
• Для тяжелых кирпичных построек или домов из цельнолитых бетонных конструкций или иных жестких компонентов выгоднее всего выбрать марку от МЗ00 и больше.

Особенности грунта

На подбор бетона еще оказывает влияние геология почв на вашем участке, их состав и глубина протекания подземных вод. Максимально комфортными для постройки являются песок и скальные породы. Для них позволительно применять бетон марок М200 – М250. Больше неприятностей могут принести глинистые грунты и суглинки. Это из-за того, что данные почвы могут пучиниться, когда промерзают. Другими словами, промерзание не на равном уровне и почвы даже имеют способность кое-где выдавливать мелко-заглубленный ленточный фундамент, что в будущем приводит к тому, что он деформируется по всей площади. Есть 2 выхода из данной ситуации. Во-первых, можно решить эту проблему заглублением структуры на глубину, которая будет выше средней оценки общего промерзания почвы в данном области. Во-вторых, вы можете соорудить ленточно-столбчатый, хорошо армированный фундамент. Называя марку для фундамента, который в будущем будет заложен на земле указанного вида, то мы советуем вам обратить внимание на марку М250 – МЗ00.

Классификация бетона

Для смешивания железобетона есть возможность применять разнообразные типы цементов, но наиболее известным считается М 400, который мешают в различных долях.

• М100 – его используют как подстилающую подушку, когда строят дорогу, воздвигают фундаменты на большой глубине или заливают стяжку для пола.
• М200 – такой советуем выбрать при постройке оснований мелкого заложения, основой выступают прочные почвы. Им так же заливают подвалы и различные открытые площади.
• М250 – подойдет для заливки заборов, всяческих лестниц и ленточно-столбчатых конструкций.
• МЗ00 – одна из самых известных марок. Она подойдет для подавляющего большинства фундаментов и их конструкций, так же и во влажной среде.
• М400 – им лучше заливать подводные сооружения, мосты и прочие капитальные конструкции.
• М500 – его выбирают для отвесных конструкций, ремонта дорог и сооружений или в качестве присадки.

Подробнее про выбор бетона для фундамента читайте в данной статье.

Как рассчитать нужное количество бетона для заливки ленточного фундамента

Для того, чтобы рассчитать, какое количество бетона вам потребуется, нужно знать 2 значения:

1. Ширину и высоту ленты фундамента.
2. Суммарную длину ленты.

Для расчета первой величины измерьте площадь, на которую будет опираться ваш фундамент. Это обычно 20-50 см. Высота – это сумма высоты фундамента над землей и под землей. С целью расчета длины ленты вы должны быть сведущи в некоторых вопросах, касающихся скорости протекания внутренних вод, глубины промерзания почвы. На территории нашей страны эти значения не более 1,5 м. Соответственно, для определения высоты ленты такого фундамента к 1500 см глубины заложения нужно будет прибавить 40 см надземной части.

Суммарная длина ленты будет целиком определяться конфигурацией фундамента. Зачастую посчитать сумму не сложно – просто сложите длину внешних и несущих стен. Перемножьте все числа и получится объем:

Vб = l * Н * s, где l, Н и s – это длина, высота и ширина фундамента соответственно.

Еще можно использовать калькулятор расчета кубатуры фундамента, вы найдете его Интернете.




Марка бетона для фундамента частного дома: как выбрать, замешивание

От марки бетона для фундамента частного дома зависят его прочностные характеристики, а точнее, какую максимальную нагрузку он способен выдержать. Если использовать раствор более низкой марки, чем необходимо, то основание деформируется и разрушится под тяжестью отстроенного дома. Класс смеси и качество замешивания влияют на надежность и срок эксплуатации всего здания.

Оглавление:

1. Правила подбора марки
2. Показатель прочности бетона
3. Особенности приготовления и заливки смеси

На что обращать внимание при выборе марки?

Необходимо учесть следующие факторы:

• нагрузка – вес всего сооружения, количество этажей;
• тип грунта;
• климат;
• условия эксплуатации;
• тип конструкции основания (ленточный, свайный и так далее).

Прочность – одна из самых важных характеристик, на которую следует обращать внимание в первую очередь. Но не меньшее значение имеет степень его влагонепроницаемости и морозоустойчивости. Все эти свойства меняются в зависимости от пропорций компонентов и добавления различных добавок, ускоряющих или замедляющих затвердевание или схватывание.

На выбор значительное влияние оказывает и тип грунта. При строительстве малоэтажных частных домов на песчаных и скалистых почвах можно использовать меньшие классы бетона. Для глинистых грунтов нужны более высокие марки (от М250), так как во время замерзания такая почва сильно расширяется, возникает пучение. Из-за этого происходит деформация и разрушение фундамента частного дома. Основание возводят ниже уровня промерзания грунта.

Также необходимо обращать внимание на марку по водонепроницаемости. Маркируется буквой W и числом после нее, например, W2. Тем большее число указано, тем меньше влаги он впитывает. Степень влагопроницаемости материала зависит от пропорции компонентов и марки цемента. Для строительства частных домов на местах с высоким уровнем грунтовых вод рекомендуются W6 и выше.

Делится раствор и по классам морозостойкости. Эта характеристика указывает на то, какое количество замораживаний и оттаиваний может выдержать материал. Особенно крайне важно учитывать класс морозостойкости при строительстве частного дома в суровом климате. Маркируется буквой F и цифрами – F35, F100 и так далее. Чем больше число, тем большее количество замораживаний и оттаивания переносит бетон. Если основание качественно гидроизолировано, то можно подобрать F75. Если фундамент находится в более суровых условиях, например, при высоком уровне грунтовых вод и сильных морозах, рекомендуется использовать класс F100.

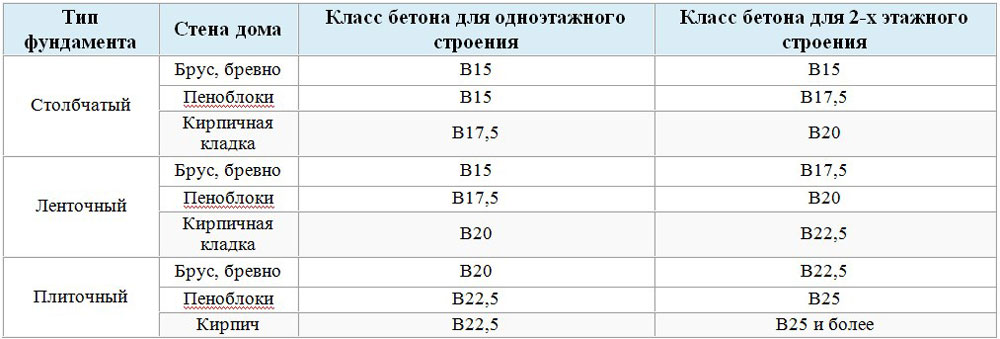

По классу определяется, какую наибольшую нагрузку он может переносить. Этот показатель обозначается буквой В и числом после нее, например, В25 означает, что материал выдерживает давление до 25 МПа. Также есть маркировка буквой М, указывается в кг/см2. М100 выдерживает до 100 кг/см2. Диапазон марок для строительства фундамента жилого дома и других построек начинается от М100 и доходит до М500.

Чтобы перевести марку в класс, применяется следующая формула: В=М*0,787/10. Класс меняется в зависимости от состава. Чем больше цемента, тем выше прочность.

Для фундаментов используются М100, М150, М200, М250, М300, М400 и М500. М100 и М150 подбираются при возведении построек хозяйственного назначения, небольших гаражей, заборов, частных домов (не более одного этажа) из пено-, газобетона или дерева. Также в качестве начального слоя под заливку раствора более высокого класса. М200 применяется при строительстве оснований небольших построек из газо-, пенобетона, шлакоблоков с легкими перекрытиями. М250 и М300 подходит для возведения фундаментов двухэтажных домов и зданий большей этажности, заливки монолитных конструкций. Бетон этой марки может выдерживать значительные нагрузки, чаще всего именно он выбирается при постройке частных домов.

М350, М400 и М500 подходят для многоэтажных зданий. По строительным нормам не рекомендуется использовать раствор ниже М250.

На класс влияет тип основы, например, для дома с цокольным этажом потребуется бетон прочнее, чем для обычной постройки. Марка для ленточного фундамента может быть невысокой, а для свайных нужна классом выше. При высоком уровне грунтовых вод для свайного основания выбирается М350 и более.

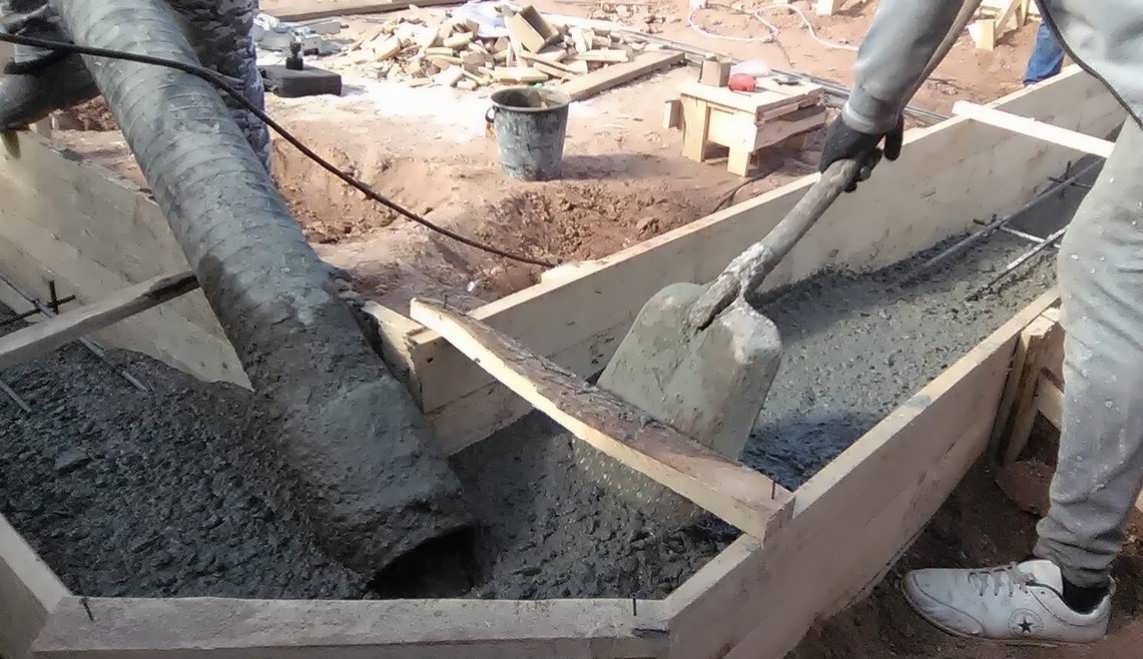

Рекомендации и требования к заливке

Нужно применять только чистый песок. В качестве заполнителя подбирается либо щебень, либо гравий фракцией 2-4 см. Нельзя использовать битый кирпич, так как из-за него значительно снижаются прочностные характеристики. Цемент выбирается марки 400 или 500. Наиболее распространенная пропорция компонентов – 1:3:4 (цемент/песок/щебень). Все тщательно перемешивается до однородной консистенции, не должно быть комков.

Чем плотнее раствор, тем прочнее будет фундамент. Из-за пустот снижается качество и прочность всей конструкции, поэтому после заливки смесь обрабатывают виброустановкой. Она равномерно распределит смесь по всей поверхности, утрамбует и удалит воздух.

Монолит следует заливать за один подход. Если сделать это в несколько этапов, то первая партия уже успеет схватиться. После заливки второй в бетоне появится «холодный шов». По принципу действия этот дефект аналогичен трещинам. В итоге основание будет не монолитным, а состоять из нескольких частей. Из-за нагрузки оно может разрушиться.

Во время заливки должны соблюдаться температурные условия, оптимальной температурой считается +16°С. Если возведение проводится в зимний сезон, то в раствор добавляются противоморозные компоненты. Если без них, то фундамент необходимо утеплить и согревать, например, тепловыми пушками или током, благодаря этому вода не будет замерзать.

В летнее время вода слишком быстро испаряется с верхней части раствора. В итоге бетон неравномерно высыхает, появляются трещины. Чтобы этого избежать, его постоянно поливают водой и укрывают не прозрачным материалом. Или же добавляют пластификаторы еще на этапе разведения смеси.

Во время затвердевания должны быть соблюдены все необходимые условия – температура, влажность и так далее. Наибольшую прочность бетон набирает через 28 дней (при оптимальном температурном и влажностном режиме).

Для зданий, которые будут строиться из газобетона, следует возводить монолитные основания, так как он имеет слабый показатель на изгиб. Даже при небольшом пучении грунта в блоках появляются трещины. Если фундамент будет монолитным, то нагрузка распределится равномерно по всей поверхности.

Стоимость полностью зависит от марки бетона. Чем она выше, тем больше было потрачено для его изготовления цемента. Для определения необходимого объема раствора лучше обратиться к специалистам, так как в случае нехватки смеси фундамент будет залит не за один раз, что приведет к ухудшению его качества, а если избыток, то будет переплата.

фондов; какой выбрать для строительства частного дома?

Фундамент представляет собой структурный элемент, предназначенный в первую очередь для надлежащей передачи статических и динамических нагрузок от конструкции на грунт. На практике это означает, что фундамент должен обеспечивать устойчивость конструкции и в то же время гарантировать, что ее осадка будет равномерной и не вызовет, например, осадки. растрескивание стен или потолков.

Испытание грунта для фундаментов

Однако, прежде чем принять решение о строительстве или даже проектировании фундамента, рекомендуется воспользоваться опытом, полученным в результате геотехнических изысканий. Кроме того, предоставление геотехнического заключения в настоящее время является одним из условий, необходимых для получения разрешения на строительство дома. Кроме того, проведение тщательного обследования почвы также может быть обязательным в силу положений, включенных в местный план территориального развития.

Любое профессионально выполненное геотехническое заключение позволит определить три ключевых вопроса:

• Что происходит с дождевой водой – как быстро и в каком направлении она стекает?
• А если нет, то где накапливается?
• Какой уровень грунтовых вод?
• Каковы несущие параметры грунта?

Зная ответы на вышеперечисленные вопросы и дополнительно зная глубину промерзания грунта, можно принять решение о способе устройства фундамента.

Типы фундаментов и способы их устройства

На самом базовом уровне фонды подразделяются на непрямые и прямые.

Косвенный фундамент

Промежуточный фундамент, также называемый глубинным фундаментом, передает нагрузку на глубокие слои грунта, когда те, что находятся ближе к поверхности, имеют недостаточную несущую способность или устойчивость. Если грунт был ослаблен, например, затоплением, также используется этот тип решения. То же самое относится и к случаям, когда в планах предусмотрено основание строения, например, на склоне. Косвенные фундаменты делятся на опорные, подвесные и обычные.

• В составе опорных вбиваются или бурятся в более глубокие слои грунта отдельные стабилизирующие элементы. Некоторыми примерами таких конструкций являются железобетонные сваи, вбитые вертикально в землю, которые поддерживаются, например, слой горных пород, расположенный на глубине нескольких метров. Другими примерами косвенно поддерживаемых фундаментов могут быть шламовые стены, фундаментные колодцы и т. д.
• Висячие фундаменты в подавляющем большинстве случаев представляют собой бетонные сваи, которые не поддерживают устойчивое основание – камень или плотную глину. Нагрузки от здания передаются на грунт за счет трения по боковой поверхности сваи, т. е. по основанию.
• Обычные промежуточные фундаменты сочетают в себе свойства опорных и подвесных. То есть они передают нагрузки как за счет трения между боковой поверхностью (например, сваи) и грунтом, так и вертикально, опираясь на скалу или слой уплотненной глины.

Неудивительно, что проектирование и строительство такого типа фундамента связано со значительными затратами. Для этой цели это не очень распространенное решение, применяемое в односемейном жилье. А также потому, что дом не будет строиться только на сваях – их нужно соединить фундаментной плитой или фундаментами. Это, очевидно, влечет за собой дополнительные расходы.

Прямой фундамент

Прямой, также известный как мелкозаглубленный фундамент, передает нагрузку непосредственно от конструкции на землю. Если несущая способность фундамента не сильно отклоняется от значений, рекомендованных строительными нормами, его можно дополнительно стабилизировать. Если это невозможно сделать по разным причинам, то применяют промежуточные фундаменты, например свайные.

Наиболее распространенными типами прямых фундаментов являются ленточные фундаменты, точечные фундаменты и плиты.

Ленточный фундамент

Ленточный фундамент в настоящее время является наиболее популярным типом фундамента в индивидуальном строительстве. Он относительно недорог и при правильном планировании не очень сложен в установке. В настоящее время в одноквартирных домах чаще всего применяют бетонные и железобетонные ленточные фундаменты. Различия между ними заключаются, в том числе, в разном армировании.

• В составе стандартного бетонного ленточного фундамента это обычно четыре стальных стержня, соединенных хомутами.
• Железобетонные ленточные фундаменты дополнительно армируются поперечной арматурой в основании фундамента. Это решение используется в случае многоэтажных зданий, а также на грунтах, не обладающих оптимальной несущей способностью.

Конечно, решение о выборе наилучшего решения принимает специалист, отвечающий за проектирование дома. Это особенно важно в случае ступенчатого фундамента, который часто используется в качестве фундамента в зданиях, расположенных на склонах или сильно неровной местности.

Стены фундамента возводятся на ленточном фундаменте – стены кирпичные, из пустотелых блоков или блоков, или стены монолитные из железобетона. Безусловно, между ленточным фундаментом и стеной должна быть хорошая гидроизоляция, чаще всего из рубероида. Стены фундамента также должны быть утеплены. Вертикально, например, с пенополиуретаном для защиты от сырости или потери температуры. А по горизонтали толем или специальной пленкой для защиты от влаги. Это важно как для зданий с подвалами, так и без них.

Также важно учитывать вопросы, связанные с глубиной промерзания. Это фактор, напрямую влияющий на стоимость ленточного фундамента. Глубина ленточного фундамента должна быть ниже уровня промерзания грунта. В противном случае замерзающая вода в земле может вытолкнуть фундамент, что приведет к растрескиванию стен. В некоторых регионах Польши глубина промерзания грунта может достигать ок. 140 см. Поэтому, если вы не хотите делать такую ​​глубокую выемку и вдобавок нет геотехнических противопоказаний, стоит задуматься о фундаментной плите.

Точечные фундаменты

Это фундамент, передающий точечные нагрузки на грунт, например, от столбов. Если здание обустраивается на цоколе, то цоколь также ставится под дымоходы или лестницы. В составе модульных домов они могут быть важнейшей опорой для несущих стен.

Фундаменты, используемые в частных домах, обычно имеют квадратное или прямоугольное основание. Однако в вертикальном сечении конструкция может иметь форму ступени, прямоугольника или трапеции. Армирование представляет собой сетку из стальных стержней, расположенных в основании фундамента. Кроме того, в нем анкеруются дополнительные бруски, которые затем соединяются с арматурой дымохода, столбами или лестницей.

Плиты

Плита представляет собой железобетонное монолитное основание, заливаемое непосредственно на строительной площадке. Толщина ее обычно не превышает 30 см, но это не полная толщина данного вида конструкции, ведь под плитой находится еще и базовый слой из тощего бетона, а иногда еще и теплоизоляция. Плита, конечно же, армирована стальными стержнями. Его можно использовать как в зданиях с подвалами, так и без них. Его большое преимущество в том, что при правильном армировании он очень устойчив, так как вес здания распределяется на нем равномерно. Может успешно применяться на неоднородных грунтах разной несущей способности.

При выборе фундаментной плиты важно учитывать несколько важных моментов.

• Теплоизоляцию можно укладывать как на плиту, так и под нее. Последний вариант, очевидно, требует материала, стойкого к структурным нагрузкам. Таким материалом является, например, пенополиуретан с закрытыми порами. Этот вид теплоизоляции чаще всего используется в домах без подвалов, с полом на земле. Кроме того, нельзя забывать о гидроизоляции, как между основным слоем и плитой, так и между плитой и стенами.
• Воздуховоды или трубы отопления могут быть утоплены в плиту, как и в напольном отоплении.
• Время, необходимое для изготовления плиты, значительно меньше, чем время, необходимое для изготовления фундамента. Бетон, однако, должен доставляться на строительную площадку бетонным заводом, так как изготовить необходимое количество материала своими силами в достаточно короткие сроки было бы невозможно.

Выбор фундамента дома

Раньше вопрос выбора фундамента под дом практически не стоял, так как он строился в основном на ленточном фундаменте. Однако сегодня все больше строителей выбирают плиту, отчасти потому, что с каждым годом появляется все больше и больше подрядчиков, знакомых с правильным строительством плиты.

Это, пожалуй, самая большая проблема с этим типом конструкции: очень плохая идея построить ее самостоятельно, используя простую бетономешалку, которую можно купить в магазине «Сделай сам», в отличие от строительства ленточного фундамента. Параметры бетонной смеси должны быть идентичны указанным в проекте, чего легче добиться при использовании бетономешалки. Кроме того, если допущена ошибка, например, в связи с сантехникой, и придется спускаться на уровень земли, ковка в плите несравненно более трудоемкая и трудоемкая, чем снятие тощего бетонного основания на фундаменте. . Это также связано с наличием двойного или диффузного армирования. Кроме того, обязательна теплоизоляция. Все это делает плиту более дорогим решением, чем ленточный фундамент с подкладкой.

С другой стороны, фундаментная плита представляет собой идеальное решение для грунтов с различной несущей способностью, а также в местах со слишком высоким уровнем грунтовых вод. Нагрузка, передаваемая на грунт плитой, распределяется равномерно, что может быть проблемой для ленточного фундамента, расположенного в грунте с разным уровнем несущей способности. Спроектировать его действительно сложнее, но это должен делать специалист, а не владелец.

Поэтому, если вы не знаете, какой тип фундамента выбрать, стоит провести простое различие:

• При хорошем состоянии грунта и ограниченном бюджете можно рассмотреть вариант ленточного фундамента.
• Если грунтовые условия не очень благоприятны, плита может быть лучшим вариантом.

Очевидно, это очень предварительная рекомендация. Окончательное решение должно быть принято после консультации с геодезистом и проектировщиком дома.

Руководство по строительству | Требования к фундаментам и возвышающимся стенам

Фундаменты

Ленточный фундамент

Фундамент должен быть предусмотрен для всех кирпичных и блочных стен, дымоходов и несущих перегородок, включая перегородки с несущими стойками. Все внутренние фундаменты должны иметь ту же толщину и глубину, что и фундаменты наружных стен.

Схема В8 – Типовые ленточные фундаменты

Стандартные размеры, необходимые для фундаментов

Схема В9 – Стандартные размеры, необходимые для фундаментов

Глубина Глубина котлована фундамента должна быть не менее 600 мм ниже уровня земли по завершении.

Ширина Фундамент должен быть как минимум в 3 раза больше ширины стены, которую он поддерживает.

Толщина Бетон толщиной не менее 300 мм.

Указанные выше мин. фигуры; может потребоваться специальная конструкция фундамента и большие размеры. Для более крупных элементов, таких как дымоходы, требуется больший фундамент.

Плотные фундаменты

Поскольку плотные фундаменты являются специальной формой проектирования фундамента, важно, чтобы их проектировал квалифицированный инженер. Инженер должен иметь квалификацию по результатам экзаменов, заниматься частной практикой и иметь страховку профессиональной ответственности.

Прежде чем приступить к проектированию плота, необходимо сначала провести обследование участка, результаты которого следует учесть при проектировании. После проектирования строительство должно находиться под наблюдением и должно быть завершено к удовлетворению инженера.

Земляные работы и засыпка

Выкопать участок до подходящего уровня, убедившись, что все мягкие слои удалены.

Диаграмма B10 – Выемка грунта до подходящей опоры

Заполните участок соответствующим гранулированным наполнителем. Засыпка слоями не более 225 мм в глубину. Процесс заполнения и уплотнения должен контролироваться квалифицированным инженером. Инженер должен иметь квалификацию по результатам экзаменов, заниматься частной практикой и иметь страховку профессиональной ответственности.

Диаграмма B11 ​​- Заполните соответствующим гранулированным наполнителем и уплотните

После заполнения и уплотнения сначала уложите арматуру, затем забетонируйте плот, залейте бетоном, провибрируйте и вылечите. Сталь и бетон по спецификации инженера.

Диаграмма B12 – Обеспечьте армирование, опалубку, заливку, вибрацию и отверждение. ДПМ должен быть калибра 1200; никогда не используйте переработанный материал.

Диаграмма B13 – Должны быть предусмотрены DPM, изоляция и стяжка

При укладке поверх изоляции стяжка должна иметь толщину не менее 65 мм с армирующей сеткой. Ни в коем случае нельзя размещать изоляцию под плотом. Водопроводные и отопительные трубы должны быть выше уровня несущей плиты.

Когда дренажи проходят вблизи фундаментов

Когда дренажи проходят вблизи фундаментов, они могут подвергаться нагрузкам от фундамента. Для предотвращения осадки фундаментов и/или разрушения дрен необходимо принять меры предосторожности.

Существуют 2 общие меры предосторожности в зависимости от расстояния дренажа от фундамента, когда дренаж находится на более низком уровне:

1. Если траншея находится в пределах 1 м от фундамента, траншея должна быть уровень подошвы фундамента.

2. Если траншея находится на расстоянии более 1 м от фундамента, траншея должна быть засыпана до уровня подошвы фундамента за вычетом расстояния от фундамента менее 150 мм.

Диаграмма B14 – дренаж менее чем в 1 м от фундамента

Диаграмма B15 – Слив Более 1 млн. Собласть

Повышенные стены

Service Service. и воздуховодов, поскольку недостаточный зазор или чрезмерная жесткость могут привести к оседанию или разрушению. Отверстие должно обеспечивать зазор не менее 50 мм по всему периметру трубы. Это отверстие должно быть закрыто жестким листовым материалом, чтобы снизить риск проникновения паразитов или наполнителя. Пустота также должна быть заполнена герметиком, целью которого является предотвращение просачивания газа. Дополнительные указания см. в TGD H строительных норм и правил.

Для ясности маскирование опе не показано на эскизах.

Диаграмма B16 – Коммуникации, проходящие через возвышающуюся стену

Для всех коммуникаций, проходящих через возвышающуюся стену, необходимо обеспечить зазор 50 мм. Воздуховоды должны быть предусмотрены там, где это необходимо.

Проемы и перемычки

В случае большого проема необходимо предусмотреть перемычку. Использование металлических перемычек в возвышающихся стенах не допускается.

Диаграмма B17 – Для больших отверстий должны быть предусмотрены перемычки

Защита водопроводных труб от замерзания

Руководство по надлежащей защите водопроводных труб и фитингов, а также всех труб холодной воды от повреждения от мороза изложено в пункте 1.9 Технического руководства G – Гигиена, Строительные нормы и правила 2008 г. с поправками от июля 2011 г.:

Подземная коммуникационная труба от внешнего счетчика/запорного крана должна иметь покрытие не менее 600 мм. Эта крышка должна сохраняться по всей длине трубы. Вблизи внешней стены труба должна быть изолирована изоляцией, непроницаемой для водяного пара.

Изоляция для подачи холодной воды через пол, соприкасающийся с землей.

Схема Б18 – Защита водопроводных труб от замерзания – полы, соприкасающиеся с грунтом

Изоляция для подачи холодной воды через подвесной вентилируемый пол.

Схема Б19 – Защита водопроводных труб от замерзания – подвесные вентилируемые полы

Перепады уровней

Возвышающиеся стены Изменения уровня

Когда поднимающаяся стена имеет ширину 215 мм, изменение уровня должно составлять от 150 мм до 860 мм.

Диаграмма B20 – Возвышающиеся стены – изменения уровня 150-800 мм

При изменении уровня от 800 мм до 1260 мм и когда подъем превышает толщину стены в 4 раза, толщина стены должна быть указана инженером. Инженер должен иметь квалификацию по результатам экзаменов, заниматься частной практикой и иметь страховку профессиональной ответственности.

Диаграмма B21 – Возвышающиеся стены – изменения уровня 800-1260 мм

подпорная стена. Следовательно, необходимо увеличить толщину стенок, а также необходимо соблюдать большую осторожность при уплотнении материала наполнителя.

Высота возвышающейся стены никогда не должна превышать четырехкратную ширину стены. Там, где полость не заполнена, толщина стенки принимается как сумма обоих листов стенки, как показано на рисунке.

Диаграмма Б22 – Максимальная высота возвышающейся стены по отношению к ее ширине

Диаграмма В23 – Максимальная высота возвышающейся стены по отношению к ее ширине наклоны, как показано ниже.

Диаграмма B24 – Установка гидроизоляционной мембраны на площадке с изменением уровня или уклоном

Диаграмма B25 – Типичная ступенчатая деталь DPC на наклонной площадке

Диаграмма B26 – Перепады уровней внутри дома

Используйте полиэтилен толщиной 1200, уложенный с герметизацией швов связующим материалом, который не повредит мембрану во всех случаях, когда DPM укладывается под бетон.

Схема B27 – Деталь А – Типовые вертикальные швы в DPM или DPC

Минимальный нахлест вертикальных швов для DPM или DPC должен составлять 150 мм по длине стены. Стыки необходимо проклеить двухсторонним скотчем.

Чтобы предотвратить проникновение влаги под пол более высокого дома через разделительную стену над уровнем пола в соседнем доме, рекомендуется сделать эти разделительные стены полыми стенами, т.е. стеной между домом A и домом B ниже. Эта стена должна иметь дренаж к внешней стороне здания.

Диаграмма Б28 – Путь боковой сырости

Диаграмма Б29 – Перепады уровней в соседних домах

Схема B30 – Деталь X – Типовая деталь стены с изменением уровня

В ситуации, когда уровень земли выше уровня пола, важно принять меры для устранения риска проникновения влаги. При проектировании дома инженер или архитектор должен предусмотреть барьеры, достаточные для предотвращения этого.
