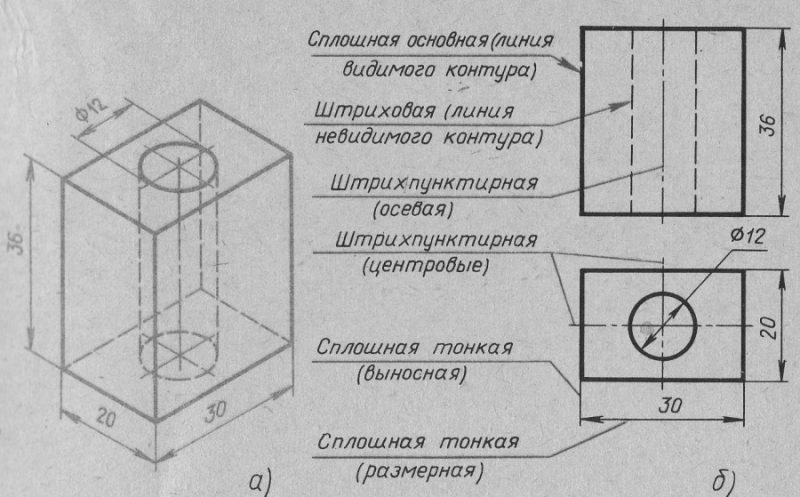

Линия невидимого контура: Линии чертежа по ГОСТу – таблицы основных видов с названиями, сколько типов используется

Параметры Модельного Вида для Конструктивных Элементов

Параметры Модельного Вида для Конструктивных Элементов

Параметры Модельного Вида для Конструктивных Элементов

Параметры Конструктивных Элементов

Что открыть эту панель, воспользуйтесь командой меню Документ > Модельный Вид > Параметры Модельного Вида.

Для получения общей информации см. Параметры модельного вида.



Результаты настроек отображаются в окне предпросмотра каждого инструмента.

Колонны

•Активируйте маркер с Осями, чтобы все колонны отображались с символами осей, настраиваемыми в диалоге Параметров Колонны (панель Отображение на Плане и в Разрезе > раздел Символ на Плане Этажа).

•Невидимые Линии под Перекрытиями: Активируйте этот маркер, чтобы контуры колонн, находящихся под перекрытиями, отображались с использованием Линий Невидимого Контура (реквизит Невидимых Линий настраивается в диалоге Параметров Колонны).

Балки

•Контуры и Оси

•Только Оси

•Только Контуры

•Невидимые Линии под Перекрытиями: Активируйте этот маркер, чтобы контуры балок, находящихся под перекрытиями, отображались с использованием Линий Невидимого Контура (реквизит Невидимых Линий настраивается в диалоге Параметров Балки).

Перекрытия

Для смежных перекрытий (с одинаковыми покрытиями и отметками верхней плоскости):



Выберите вариант показа или удаления линий смежных ребер.



•Показать Смежные Контуры

•Скрыть Смежные Контуры

•Линии Невидимого Контура

Двери/Окна

Эти параметры настраиваются по отдельности для Дверей и Окон.

•Полный показ Дверей/Окон: объекты Дверей/Окон будут отображаться с соответствующими символами на Плане Этажа и в сечениях.

с Маркерами: активируйте этот маркер, чтобы Двери/Окна отображались вместе с Маркерами (настраиваемыми в диалогах Параметров Дверей и Окон).

•Показать только Проемы: Места расположения Дверей/Окон (но не сами эти объекты) в стенах будут отображаться на Плане Этажа и в сечениях в виде проемов.

с Контурами: На Плане Этажа будут отображаться все контуры Проемов.

•Скрыть на Планах: Элементы Дверей/Окон и их проемы не будут отображаться на Плане Этажа (в сечениях будут отображаться только проемы).

Световые Люки

•Полный показ Световых Люков: Световые Люки будут отображаться на Плане Этажа и в Сечениях в соответствии с настройками Показа на Планах Крыш и Оболочек, в которых они расположены.

с Маркерами: активируйте этот маркер, чтобы Световые Люки отображались вместе с Маркерами (настраиваемыми в диалогах Параметров Светового Люка).

•Показать только Проемы: Места расположения Световых Люков (но не сами эти объекты) в стенах будут отображаться на Плане Этажа и в сечениях в виде проемов.

•Скрыть на Планах: Элементы Световых Люков и их проемы не будут отображаться на Плане Этажа (в сечениях будут отображаться только проемы).

Отверстия

•Показать с Символами: Отверстия будут отображаться на Планах Этажей и в Разрезах вместе со своими символами.

•Показать только Отверстия: Символы отверстий отображаться не будут.

•Скрыть: Отверстия будут скрываться во всех видах (включая Планы Этажей, 3D и Разрезы).

Разметка

•Показать Компоненты Разметки: Активируйте этот маркер для отображения компонентов Разметки Проекта.

Зоны

•Показ Паспортов Зон: Активируйте этот маркер для отображения в проекте Паспортов Зон.

Осевые линии, созданные автоматически

Автоматически создаваемые осевые линии формируются в ассоциативном виде, если при настройке параметров вида в секции Объекты в списке Создавать — Обозначения в чертеже включена опция Осевые линии.

Осевые линии создаются для проекций поверхностей вращения (включая простые и резьбовые отверстия), оси которых не перпендикулярны плоскости проекций вида.

Для невидимых на данном виде поверхностей вращения (например, отверстий) осевые линии создаются, если в виде включено отображение линий невидимого контура.

Некоторые поверхности вращения не требуют осевых линий, поэтому осевые для них не создаются. К таким поверхностям относятся:

•поверхности скруглений, созданных командой Скругление,

•поверхности сгибов в листовом теле,

•поверхности вращения в стандартных изделиях.

Если ось поверхности вращения перпендикулярна плоскости проекций вида, то осевая линия для нее не создается. В случае, когда такая поверхность проецируется в полную окружность, для нее создается обозначение центра.

Автоматически созданные осевые линии можно редактировать. Для этого выделите линию щелчком мыши и задайте новые значения параметров на Панели параметров и/или измените ее длину, перемещая характерные точки.

Редактировать осевые линии с помощью характерных точек можно в любых ассоциативных видах, кроме выносного элемента и узла. В местном виде можно перемещать только те характерные точки осевой линии, которые оказались внутри контура, ограничивающего вид.

Удаление и восстановление осевых линий

•Чтобы удалить все автоматически созданные осевые линии ассоциативного вида, запустите настройку параметров вида и отключите опцию Осевые линии в списке Создавать — Обозначения в чертеже секции Объекты.
Если в дальнейшем потребуется восстановить все осевые, снова включите опцию Осевые линии.

•Чтобы удалить одну из осевых линий, выделите ее и нажмите клавишу <Delete>.
В дальнейшем вы можете вручную создать одну или несколько осевых линий с помощью команды Автоосевая. Данная команда позволяет создавать осевые линии указанием объектов, а также осевые линии проекций граней, имеющих форму поверхностей вращения.

При необходимости можно создать заново все осевые линии вида. Для этого запустите настройку параметров вида, отключите опцию Осевые линии в списке Создавать — Обозначения в чертеже секции Объекты и подтвердите операцию. Затем снова войдите в настройку параметров, включите опцию Осевые линии и подтвердите операцию.

Дуговые осевые линии

При проецировании тороидальной поверхности, которая получена вращением окружности на угол меньше 360°, создается осевая линия, совпадающая с проекцией направляющей окружности тора.

В зависимости от угла наклона экваториальной плоскости тора к плоскости проекций вида осевая линия может иметь форму дуги окружности или эллипса, см. рисунок. Если эти плоскости перпендикулярны, то создается прямая осевая линия.

Осевые линии: на виде спереди — прямая, на виде слева — дуга окружности, на изометрической проекции — дуга эллипса

Если тороидальная поверхность образована вращением окружности на 360°, то осевая линия в виде окружности не создается. В случае параллельности экваториальной плоскости тора и плоскости проекций вида создается обозначение центра, а во всех остальных — проекция оси вращения тора (т.е. прямолинейная осевая линия).

Смотрите также

Осевые и центровые линии в ассоциативных видах: обзор
