Линии в черчении | Artisthall

Курс черчения начинается с базового и, практически, самого главного задания, которое в полной мере повлияет на все будущие работы и уровень мастерства в целом, это – линии в черчении.

Линия – это основной элемент чертежа. Любой объект, изображаемый в дисциплине «черчение», является сочетанием разного типа линий. Также линию называют «изобразительным языком», передающим суть чертежа.

Объект «линия» уникален тем, что при минимуме пространственных характеристик он в сочетании с другими линиями может образовывать сложнейшие чертежи с большим количеством подробностей, деталей, проекций и, в то же время, будет абсолютно понятен и доступен для дальнейших этапов работы.

Такое свойство объясняется тем, что современная чертёжная линия — это результат многолетней стандартизации и поиска универсальных средств выражения. На данный момент стандарты линий практически одинаковы во всех развитых странах мира, могут отличаться названиями и аббревиатурами, например: у нас применение линий в чертеже определяется ГОСТом 2. 303-68, в западных странах принято обозначение ISO (International Standards Organization).

Линия как главное средство выражения в чертеже должна передавать целый комплекс визуальной и смысловой информации. Для этого существуют такие важные значения как толщина и тип линии.

Толщина линии имеет ключевое значения. Благодаря этому параметру даже новичок сможет «прочитать» чертеж и понять, что на нем изображено. Толщина показывает, как объект располагается в пространстве, его внешние и внутренние формы, положение относительно других объектов. Приведем краткие описания основных толщин, используемых в черчении:

  • 0.1 – 0.2 мм – данная толщина обозначает невидимые линии, находящиеся внутри объекта или фрагменты, перекрытые впередистоящими объектами. Такой толщиной обозначаются размерные и выносные линии, штриховки сечений, а также второстепенные детали;
  • 0.4 — 0.6 мм – это основная толщина линий в черчении, она показывает видимые контуры объекта;
  • 0. 9 – 1.2 мм – такая толщина применяется для контуров разреза или сечения.

При допустимом диапазоне колебания, например, 0.1-0.2 мм, главное сохранить заметную разницу между толщинами линий, которая была бы сразу заметна. То есть тонкая линия (0.1) для невидимых фрагментов и размеров должна быть в 2-3 раза тоньше основной линии (0.4мм), а основная линия в свою очередь быть тоньше в 2-3 раза линии разрезов.
Если в теории толщина основной линии колеблется от 0.4 до 0.6 мм, то в конкретном чертеже выбранная толщина должна быть одинаковой.

Следующим важным параметром является тип линии. Существует три базовых типа линий: сплошная, штриховая и штрих-пунктирная:

  • Сплошная линия – для изображения видимого предмета
  • Штриховая линия – для изображения невидимого контура, длина штрихов должна быть одинаковой на всей протяженности линии.
  • Штрих-пунктирная линия – для изображения центровых и осевых линий, для тел вращения с симметричным осевым построением.

Задание линии в черчении.

Задание состоит из двух частей, выполняется на листах форматом А3. В первой части необходимо разметить и начертить карандашом горизонтальные линии разных типов. Далее, при помощи рейсфедера или рапидографа нанести туш. Это первое практическое задание, где ученик пробует изобразить прямые линии разной толщины и типов.


Во второй части задания требуется разметить на листе основные геометрические фигуры: квадраты, треугольники, круги. Главная задача – научиться соединять линии в точке схода и в узлах конструкции, чтобы две линии образовывали четкий угол без заходов за пределы и разрывов. Как ни покажется странным, это одно из самых сложных действий в начале обучения. Вовремя остановить руку, аккуратно поднять инструмент и не поставить кляксу получается далеко не сразу.

Знакомство и начало работы с чертежными инструментами происходит непосредственно на листе, чтобы опробовать и закрепить каждое теоретическое правило на практике.

В статье приведено краткое описание. Подробная информация, размеры, отступы даются на уроке.

Прилежное выполнение этого задания позволит ученикам увереннее чувствовать себя на следующих этапах, а полученные навыки станут опорой для роста техники и художественного мастерства в целом.

Подробную информацию о наших уроках черчения, стоимости, программе, необходимых материалах вы можете получить по телефонам: 8 903 669-80-89 или 8 903 669-49-59

Смотрите также:

ЧЕРЧЕНИЕ. Школьный интернет-учебник - Введение 1-2

Приложения



Ботвинников А.Д. § 2.3 [1]

Степакова В. В. § 7 [3]
Вышнепольский И.С. § 2 [8]





pdf   Презентация "Линии чертежа"

pdf Презентация "Линии" (Мясникова И.В.)





Это интересно!

pdf

Где чертить?



pdf

Линии чертежа



pdf









Чертеж – это совокупность линий, чисел, условных знаков и надписей.

Вычерчивание всех элементов на листе, включая построения, следует выполнять тонкими, но четкими линиями, используя граненый карандаш

Т или . Карандаш нужно заточить на длину 25-30 мм, пишущий стержень должен выступать на 8-10 мм.

Линии проводят слева направо, держа карандаш в плоскости, перпендикулярной чертежу, немного наклоняя вправо по ходу движения и прижимая его к кромке угольника или линейки.

Циркуль при обводке сплошных линий должен выть заправлен пишущим графитным стержнем от карандаша, но на номер мягче выбранного для обводки прямых линий.

 При выполнении чертежей применяют линии различной толщины и начертания в соответствии с ГОСТ 2.303-68. Каждая из них имеет своё назначение. На чертеже применяют три типа линий: сплошные, штриховые, штрихпунктирные. Разновидности этих линий, правила их начертания и применение приведены в таблице 1.



Таблица 1 — Типы линий и их назначение

1. Основная линия - сплошная толстая  выполняется толщиной, обозначаемой буквой S, в пределах от 0,5 до 1,4 мм в зависимости от сложности и величины изображения на данном чертеже, а также от формата чертежа. Сплошная толстая линия применяется для изображения видимого контура предмета. Выбранная толщина

S линии должна быть одинаковой на данном чертеже.

2. Сплошная тонкая линия применяется для изображения размерных и выносных линий, штриховки сечений, линии контура наложенного сечения, линии выноски. Толщина сплошных тонких линий берётся в 2-3 раза тоньше основных линий.

3. Штриховая линия применяется для изображения невидимого контура. Длина штрихов должна быть одинаковая, от 2 до 8 мм. Расстояние между штрихами берут от 1 до 2 мм. Толщина штриховой линии в 2-3 раза тоньше основной.

4. Штрихпунктирная линия применяется для изображения осевых и центровых линий, линий сечения, являющихся осями симметрии для наложенных или вынесенных сечений. Длина штрихов- должна быть одинаковая и выбирается в зависимости от размера изображения от 5 до 30 мм. Расстояние между штрихами от 2 до 3 мм. Толщина штрихпунктирной линии от S/3 до S/2

, Осевые и центровые линии концами должны выступать за контур изображения на 2-5 мм и оканчиваться штрихом, а не точкой.

5. Штрихпунктирная с двумя точками линия применяется для изображения линии сгиба на развёртках. Длина штрихов от 5 до 30 мм, и расстояние между штрихами от 4 до 6 мм. Толщина этой линии такая же, как и у штрихпунктирной тонкой, то есть от S/3 до S/2 мм.

6. Сплошная волнистая линия применяется, в основном как линия обрыва в тех случаях, когда изображение дано на чертеже не полностью. Толщина такой линии от S/3 до S/2.

7. Разомкнутая линия применяется для обозначения линии сечения. Толщина её выбирается в пределах от S до 11/2S, а длина штрихов от 8 до 20 мм.

 На рисунке 1 показан пример применения различных типов линий



 Рисунок 1.

 При выполнении учебных чертежей надо учитывать, что от правильного применения линий по их назначению, правильного выбора их толщин, качественного выполнения штриховых и штрихпунктирных линий в большой мере зависит удобство пользования чертежом.

Толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе. Длину штрихов в штриховых и штрихпунктирных линиях следует выбирать в зависимости от величины изображения. Штрихи штриховой и штрихпунктирной линии должны быть одинаковой длины. Одинаковыми оставляют и промежутки между штрихами. Эти линии заканчивают штрихами,  за очертания изделия выходить на 3-5 мм. Центр окружности во всех случаях определяется пересечением штрихов (рисунок 2).



Рисунок 2

Если размеры окружности или другой геометрической фигуры менее 12 мм, то штрихпунктирные линии, применяемые в качестве центровых, следует заменять сплошными тонкими линиями (см. рис. 3).

Рисунок3



Практические задания, тесты и домашние работы

Графическая работа




Вопросы для повторения

pdf Вопросы



Тест

  ts2

Линии чертежа





Домашняя работа





Черчение с увлечением!

pdf

Прочитай

pdf

Узнай по контуру

pdf

Осевые линии







Линии чертежа и их обводка - Тема Линии чертежа - Уроки черчения - Каталог статей

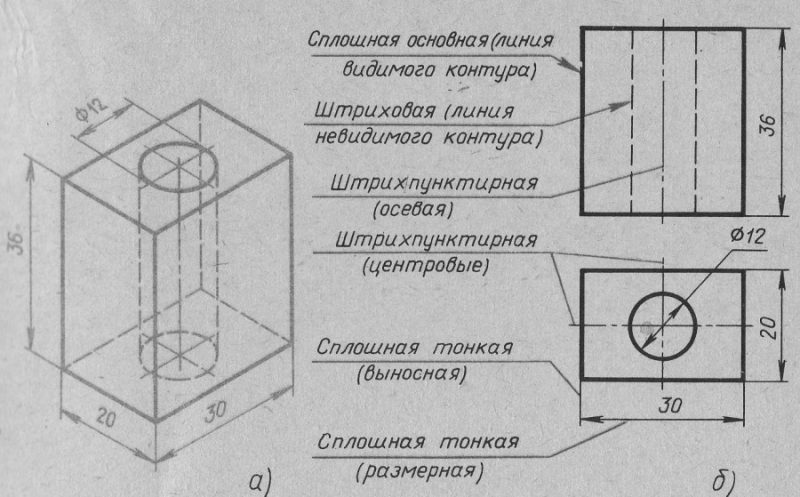

Чертежи, которые вы видели раньше и которые приведены на рисунке:


Рис. 18

оформлены различными линиями. Чтобы чертёж был всем понятен, государственный стандарт устанавливает определенное начертание линий, применяемых на современных чертежах.

Сплошная основная линия

Линии, которыми на чертеже изображают видимые очертания предмета, называются сплошными основными. Эта линия имеет толщину от 0,6 до 1,5 мм. Толщину линии обозначают латинской буквой s. Сплошная основная линия также используется для линии рамки и граф основной надписи чертежа.


Штриховая линия.

Для невидимых очертаний предмета применяют линию, называемую штриховой. На чертеже, приведенном на рис. штриховой линией изображено невидимое сквозное отверстие, имеющее форму цилиндра.

Штриховая линия состоит из отдельных штрихов (черточек) одинаковой длины. Длину каждого штриха выбирают от 2 до 8 мм в зависимости от величины изображения. Но на одном и том же чертеже длина всех штрихов должна быть обязательно одинаковой. Расстояние между штрихами должно быть от 1 до 2 мм, но одинаковое на всем чертеже.

Толщина штриховой линии равна от s/2 до s/3. Значит, толщина штриховой линии должна быть в два-три раза меньше, чем толщина основной сплошной линии.

Штриховая линия.

Для невидимых очертаний предмета применяют линию, называемую штриховой. На чертеже, приведенном на рис. штриховой линией изображено невидимое сквозное отверстие, имеющее форму цилиндра.

Штриховая линия состоит из отдельных штрихов (черточек) одинаковой длины. Длину каждого штриха выбирают от 2 до 8 мм в зависимости от величины изображения. Но на одном и том же чертеже длина всех штрихов должна быть обязательно одинаковой.

Расстояние между штрихами должно быть от 1 до 2 мм, но одинаковое на всем чертеже.Толщина штриховой линии равна от s/2 до s/3. Значит, толщина штриховой линии должна быть в два-три раза меньше, чем толщина основной сплошной линии.

Штрих пунктирная линия.

В черчении используются и другие линии. Например, если деталь симметрична, как на рис. на чертеже проводят ось симметрии. Для этой цели используют штрих пунктирную тонкую линию. Эта линия (ее называют осевой) делит изображение на две равные части. Она состоит из длинных тонких штрихов (длина их равна от 5 до 30 мм) и точек между ними. Расстояние между штрихами у этой линии от 3 до 5 мм. Толщина такой линии от s/2 до s/3 .


Штрих пунктирная тонкая линия используется и для указания центра окружностей и дуг (центровые линии). При этом положение центра должно определяться пересечением штрихов, как на рис. 19, а, а не точкой, как на рис. 19, б.
Осевые и центровые линии концами должны выступать за контуры изображения не более чем на 5 мм.


Сплошная тонкая линия.

На чертеже параллелепипеда (рис. 18, б) вы видите еще одну линию — сплошную тонкую. Толщина ее от s/2 до s/3 . Она использована для указания размеров предмета с помощью выносных и размерных линий.

При построении разверток  также используют сплошную тонкую линию для указания линии сгиба.

1. Основные линии чертежа, особенности их начертания в

Билет №1

1. Перечислите основные линии чертежа. Укажите особенности их начертания в соответствии с государственным стандартом 2. Выполните аксонометрические изображения плоских фигур (по выбору) 3. По двум заданным видам построить третий вид, применив необходимые разрезы. Выполните технический рисунок детали

ОТВЕТ:

СООТВЕТСТВИИ С ГОСУДАРСТВЕННЫМ СТАНДАРТОМ

Чтобы чертёж был более выразителен и понятен для чтения, его выполняют разными линиями, начертание и назначение которых для всех отраслей промышленности и строительства установлены государственным стандартом.

При выполнении чертежей применяют линии различной толщины и начертания. Каждая из них имеет своё назначение.

ГОСТ 2303-80 устанавливает начертания и основные назначения линий на чертежах всех отраслей промышленности.

1. Сплошная толстая - основная линия выполняется толщиной, обозначаемой буквой S, в пределах от 0,5 до 1,4 мм в зависимости от сложности и величины изображения на данном чертеже, а также от формата чертежа. Сплошная толстая линия применяется для изображения видимого контура предмета. Выбранная толщина S линии должна быть одинаковой на данном чертеже.

2. Сплошная тонкая линия применяется для изображения размерных и выносных линий, штриховки сечений, линии контура наложенного сечения, линии выноски. Толщина сплошных тонких линий берётся в 2-3 раза тоньше основных линий.

3. Штриховая линия применяется для изображения невидимого контура. Длина штрихов должна быть одинаковая, от 2 до 8 мм. Расстояние между штрихами берут от 1 до 2 мм. Толщина штриховой линии в 2-3 раза тоньше основной.

4. Штрихпунктирная тонкая линия применяется для изображения осевых и центровых линий, линий сечения, являющихся осями симметрии для наложенных или вынесенных сечений. Длина штрихов- должна быть одинаковая и выбирается в зависимости от размера изображения от 5 до 30 мм. Расстояние между штрихами от 2 до 3 мм. Толщина штрихпунктирной линии от S/3 до S/2, Осевые и центровые линии концами должны выступать за контур изображения на 2-5 мм и оканчиваться штрихом, а не точкой.

5. Штрихпунктирная с двумя точками тонкая линия применяется для изображения линии сгиба на развёртках. Длина штрихов от 5 до 30 мм, и расстояние между штрихами от 4 до 6 мм. Толщина этой линии такая же, как и у штрихпунктирной тонкой, то есть от S/3 до S/2 мм.

6. Разомкнутая линия применяется для обозначения линии сечения. Толщина её выбирается в пределах от S до 11/2S, а длина штрихов от 8 до 20 мм.

7. Сплошная волнистая линия применяется, в основном как линия обрыва в тех случаях, когда изображение дано на чертеже не полностью. Толщина такой линии от S/3 до S/2.

Линии чертежа



В заключение следует отметить, что толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже.

2. Выполните аксонометрические изображения плоских фигур.

3. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали.

I вариант II вариант

СТОЙКА СТОЙКА

БИЛЕТ № 2

1. Назовите правила оформления чертежа (формат, рамка, основная надпись на чертежах) 2. Перечислите простейшие геометрические тела 3. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали

ОТВЕТ:

1 основные линии чертежа особенности их начертания в

Экзаменационные билеты и ответы по черчению - 9 класс

Билет №1


1. Перечислите основные линии чертежа. Укажите особенности их начертания в соответствии с государственным стандартом
2. Выполните аксонометрические изображения плоских фигур (по выбору)
3. По двум заданным видам построить третий вид, применив необходимые разрезы. Выполните технический рисунок детали

ОТВЕТ:

1. ОСНОВНЫЕ ЛИНИИ ЧЕРТЕЖА, ОСОБЕННОСТИ ИХ НАЧЕРТАНИЯ В

СООТВЕТСТВИИ С ГОСУДАРСТВЕННЫМ СТАНДАРТОМ

Чтобы чертёж был более выразителен и понятен для чтения, его выполняют разными линиями, начертание и назначение которых для всех отраслей промышленности и строительства установлены государственным стандартом.

При выполнении чертежей применяют линии различной толщины и начертания. Каждая из них имеет своё назначение.

ГОСТ 2303-80 устанавливает начертания и основные назначения линий на чертежах всех отраслей промышленности.

1. Сплошная толстая - основная линия выполняется толщиной, обозначаемой буквой S, в пределах от 0,5 до 1,4 мм в зависимости от сложности и величины изображения на данном чертеже, а также от формата чертежа. Сплошная толстая линия применяется для изображения видимого контура предмета. Выбранная толщина S линии должна быть одинаковой на данном чертеже.

2. Сплошная тонкая линия применяется для изображения размерных и выносных линий, штриховки сечений, линии контура наложенного сечения, линии выноски. Толщина сплошных тонких линий берётся в 2-3 раза тоньше основных линий.

3. Штриховая линия применяется для изображения невидимого контура. Длина штрихов должна быть одинаковая, от 2 до 8 мм. Расстояние между штрихами берут от 1 до 2 мм. Толщина штриховой линии в 2-3 раза тоньше основной.

4. Штрихпунктирная тонкая линия применяется для изображения осевых и центровых линий, линий сечения, являющихся осями симметрии для наложенных или вынесенных сечений. Длина штрихов- должна быть одинаковая и выбирается в зависимости от размера изображения от 5 до 30 мм. Расстояние между штрихами от 2 до 3 мм. Толщина штрихпунктирной линии от S/3 до S/2, Осевые и центровые линии концами должны выступать за контур изображения на 2-5 мм и оканчиваться штрихом, а не точкой.

5. Штрихпунктирная с двумя точками тонкая линия применяется для изображения линии сгиба на развёртках. Длина штрихов от 5 до 30 мм, и расстояние между штрихами от 4 до 6 мм. Толщина этой линии такая же, как и у штрихпунктирной тонкой, то есть от S/3 до S/2 мм.

6. Разомкнутая линия применяется для обозначения линии сечения. Толщина её выбирается в пределах от S до 11/2S, а длина штрихов от 8 до 20 мм.

7. Сплошная волнистая линия применяется, в основном как линия обрыва в тех случаях, когда изображение дано на чертеже не полностью. Толщина такой линии от S/3 до S/2.

ЛИНИИ ЧЕРТЕЖА



В заключение следует отметить, что толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже.

2. Выполните аксонометрические изображения плоских фигур.

3. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали.

I вариант II вариант

СТОЙКАСТОЙКА

БИЛЕТ № 2


1. Назовите правила оформления чертежа (формат, рамка, основная надпись
на чертежах)
2. Перечислите простейшие геометрические тела
3. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали

ОТВЕТ:

1. ПРАВИЛА ОФОРМЛЕНИЯ ЧЕРТЕЖА

(ФОРМАТ, РАМКА, ОСНОВНАЯ НАДПИСЬ НА ЧЕРТЕЖАХ)

Чертежи выполняют на листах определённых размеров, установленных ГОСТом. Это облегчает их хранение, создаёт другие удобства.

Форматы листов определяются размерами внешней рамки (выполненной тонкой линией).

Каждый чертёж имеет рамку, которая ограничивает поле чертежа. Рамку проводят сплошными основными линиями: с трёх сторон — на расстоянии 5 мм от внешней рамки, а слева — на расстоянии 20 мм; широкую полосу оставляют для подшивки чертежа.

Формат с размерами сторон 841x1189 мм, площадь которого равна 1м2, и другие форматы, полученные их последовательным делением на две равные части параллельно меньшей стороне соответствующего формата, ч принимаются за основные. Меньшим обычно является формат А4 (рис.1), его размеры 210x297 мм. Чаще всего вы в учебной практике будете пользоваться именно форматом А4. При необходимости допускается применять формат А5 с размерами сторон 148x210 мм.

Каждому обозначению соответствует определённый размер основного формата. Например, формату. A3 соответствует размер листа 297x420 мм.

Ниже приведены обозначения и размеры основных форматов.

Обозначение формата Размер сторон формата” мм

АО 841x1189

А1 841x594

А2 420x594

A3 420x297

А4 210x297

Кроме основных, допускается применение дополнительных форматов. Они получаются увеличением коротких сторон основных форматов на величину, кратную размерам формата А4.



На чертежах помещают основную надпись, содержащую сведения об изображённом изделии.

На чертежах в правом нижнем углу располагают основную надпись, содержащую сведения об изображённом изделии. Форму, размеры и содержание её устанавливает стандарт, На учебных школьных чертежах основную надпись выполняют в виде прямоугольника со сторонами 22x145 мм (рис. 2а). Образец заполненной основной надписи показан на рис 2б

Производственные чертежи, выполняемые на листах формата А4, располагают только вертикально, а основную надпись на них — только вдоль короткой стороны. На чертежах других форматов основную надпись можно располагать и вдоль длинной и вдоль короткой стороны.

В виде исключения на учебных чертежах формата А4 основную надпись разрешено располагать как вдоль длинной стороны, так и вдоль короткой (рис. 3).

Рис.3

2. Перечислите простейшие геометрические тела.

Простейшими геометрическими телами являются: цилиндр, призма, конус (полный и усеченный), пирамида (полная и усеченная), шар, тор. Причем конус, цилиндр и шар являются телами вращения.

3. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали.

I вариант II вариант

СТОЙКА СТОЙКА

БИЛЕТ №3
1. Перечислите основные правила нанесения размеров на чертежах (выносная линия, размерная линия, стрелки, знаки диаметра, радиуса, расположение размерных чисел)
2. Что такое сечение? Каковы правила выполнения наложенных и вынесенных сечений
3. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали

ОТВЕТ:

1. ОСНОВНЫЕ ПРАВИЛА НАНЕСЕНИЯ РАЗМЕРОВ НА ЧЕРТЕЖАХ

(ВЫНОСНАЯ ЛИНИЯ, РАЗМЕРНАЯ ЛИНИЯ, СТРЕЛКИ, ЗНАКИ ДИАМЕТРА, РАДИУСА, ПОЛОЖЕНИЕ РАЗМЕРНЫХ ЧИСЕЛ)

Величину изображённой детали можно определять только по размерным числам. Их наносят над размерными линиями возможно ближе к их середине (рис. 4).

Размерные линии 'Ограничивают стрелками, которые остриём должны касаться выносных линий (размеры 110, 30, 15, 0 20 и другие на рис. 4), линий контура (размер 040) или осевых линий.

Размерную линию следует проводить параллельно отрезку, размер которого указывают по возможности вне контура изображения. Расстояние между параллельными размерными линиями и от размерной линии до параллельной ей линии контура берут от 7 до 10 мм.

Нельзя допускать, чтобы размерные линии пересекались с выносными или являлись продолжением линий контура, осевых, центровых и выносных. Запрещается использовать линии контура, осевые, центровые и выносные в качестве размерных.

Чтобы размерные линии не пересекались с выносными, меньший размер наносят ближе к изображению, а больший - дальше (размеры 15, 30 и размер 110 на рис. 4).

Форма стрелки показана на рис. 5. Размер стрелок следует выдерживать приблизительно одинаковым на всём чертеже.

Каждый размер на чертеже указывают только один раз.

Размерные числа линейных размеров наносят в соответствии с положением размерных линий, как показано на рис. 6. Если размерная линия вертикальная, то размерное число ставят справа (рис. 6а). На наклонных размерных линиях цифры пишут так, чтобы они оказались в удобном для чтения положении, если дать размерной линии ";упасть"; в горизонтальное положение, как это указано стрелками на рис. 6 а, б, в.

Линейные размеры на машиностроительных чертежах указывают в миллиметрах; если размеры нанесены у изображений, то единицы измерений (мм) не проставляют (см. рис.4).

Угловые размеры наносят, как показано на рис. 7. Их указывают в градусах (°), минутах (') и секундах (";), проставляя единицы измерения, например, размер 30° на рис. 7. Размерную линию при этом проводят в виде дуги окружности с центром в вершине угла.

Для обозначения диаметра перед размерным числом во всех случаях наносят знак - кружок, перечеркнутый прямой линией под углом 75°. Применение и построение этого знака показано на рис. 8.

Для обозначения радиуса перед размерным числом всегда наносят знак R - латинская прописная буква (см. рис. 4). Стрелку наносят с одной стороны (см. рис. 9)

Если деталь имеет несколько одинаковых отверстий или других элементов (кроме скруглений), то наносится размер одного из них, а количество отверстий или других элементов указывают перед размерным числом, например 3 отв. 16 (рис. 10а).

Размеры толщины или длины детали, форма которой задана одним видом, наносят, как показано на рис. 10. Перед числом, указывающим толщину детали, наносят букву S, а перед числом, указывающим длину детали, - букву L

2. Что такое сечение? Каковы правила выполнения наложенных и вынесенных сечений?

Сечение – это изображение фигуры, получающейся при мысленном рассечении предмета плоскостью. По расположению на чертеже сечения разделяются на вынесенные и наложенные. Вынесенные располагают вне контура изображения детали на любом месте поля чертежа, наложенные – непосредственно на видах.
Если сечение вынесенное, то, как правило, проводят разомкнутую линию. Стрелками указывают направление взгляда. Их располагают у внешних концов разомкнутой линии. С внешней стороны стрелок наносят одинаковые прописные буквы русского алфавита. Над сечением пишут те же буквы через тире с тонкой чертой внизу. Если сечение представляет собой симметричную фигуру и располагается на продолжении линии сечения (штрихпунктирной), то стрелок и букв не наносят.

Наложенное сечение обычно не обозначают. Только в том случае, когда оно представляет собой несимметричную фигуру, проводят штрихи разомкнутой линии и стрелки, но буквы не наносят.

Расположение сечений

В зависимости от расположения сечения подразделяются на вынесенные и наложенные. Вынесенными сечениями называются такие, которые располагаются вне контура изображений

Наложенными сечениями называются такие, которые располагаются непосредственно на видах

Вынесенным сечениям следует отдавать предпочтение перед наложенными, так как последние затемняют чертеж и неудобны для нанесения размеров.

Контур вынесенного сечения обводится сплошной основной линией такой же толщины S, как видимый контур изображения. Контур наложенного сечения обводят сплошной тонкой линией (от S/3 до S/2).

Наложенное сечение располагают в том месте, где проходила секущая плоскость, непосредственно на самом виде, к которому оно относится, то есть как бы накладывают на изображение.

Вынесенное сечение можно располагать на любом месте поля чертежа. Оно может быть помещено непосредственно на продолжении линии сечения (рис. 15).

Или в стороне от этой линии. Вынесенное сечение может быть размещено на месте, предназначенном для одного из видов (см. рис. 13), а также в разрыве между частями одного и того же вида (рис. 16) Для несимметричных наложенных сечений линию сечения проводят со стрелками, но буквами не обозначают (рис. 14).

Обозначение сечений

Положение секущей плоскости указывают на чертеже линией сечения - разомкнутой линией, которая проводится в виде отдельных штрихов, не пересекающих контур соответствующего изображения. Толщина штрихов берётся в пределах от $ до 11/2S, а длина их от 8 до 20 мм. На начальном и конечном штрихах перпендикулярно им, на расстоянии 2-3 мм от конца штриха, ставят стрелки, указывающие направление взгляда. У начала и конца линии сечения ставят одну и ту же прописную букву русского алфавита. Буквы наносят около стрелок, указывающих направление взгляда с внешней стороны, рис. 12. Над сечением делают надпись по типу А-А. Если сечение находится в разрыве между частями одного и того же вида, то при симметричной фигуре линию сечения не проврдяЯ4. Сечение можно располагать с поворотом, тогда к надписи А-А должен быть добавлен символ

повёрнуто О , то есть А-АО.

Некоторые правила построения сечений

На чертеже одной детали может быть столько различных сечений, сколько нужно для полного выявления её формы. Дня нескольких одинаковых сечений, относящихся к одному и тому же предмету, следует линии сечения обозначать одной и той же буквой и вычерчивать одно сечение (рис. 17).

Если секущая плоскость проходит через ось поверхности вращения, ограничивающей отверстие или углубление, то контур отверстия или углубления показывают полностью (рис. 18).

Однако можно заметить, что это относится к изображениям отверстий и углублений цилиндрической, конической и шарообразной формы и не распространяется на изображение в сечении шпоночного паза.

3. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали.

I вариант II вариант

ПОЛЗУН СТОЙКА

БИЛЕТ №4


1. Расскажите об особенностях чертежного шрифта
2. Что называется разрезом? Чем он отличается от сечения? Перечислите виды разрезов
3. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали

ОТВЕТ:

1. Расскажите об особенностях чертежного шрифта.

Все надписи на чертежах должны быть выполнены чертежным шрифтом. Начертание букв и цифр чертежного шрифта устанавливается стандартом. Стандарт определяет высоту и ширину букв и цифр, толщину линии обводки, расстояние между буквами, словами и строчками. Шрифт может быть как с наклоном 75о, так и без наклона. Стандарт устанавливает следующие размеры шрифта: 1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. За размер (h) шрифта принимается величина, определяемая высотой прописных (заглавных) букв в миллиметрах. Толщину (d) линии шрифта определяют в зависимости от высоты шрифта – 0,1h. Ширину (g) буквы выбирают равной 0,6h или 6d. Высота строчных букв примерно соответствует высоте следующего меньшего размера. Ширина большинства строчных букв равна 5d. Расстояние между буквами и цифрами в словах принимают равными 0,2h или 2d, между словами и числами – 0,6h или 6d. Расстояние между нижними линейками строк берут равными 1,7h или 17d.
Стандарт устанавливает и другой тип шрифта – тип А, более узкий, чем только что рассмотренный. Высота букв и цифр на чертежах, выполненных в карандаше, должна быть не менее 3,5мм.

Чтобы научиться красиво писать чертёжным шрифтом, вначале для каждой буквы чертят сетку с ячейками, имеющими форму параллелограмма с основанием и высотой, равной h/7 и углом при основании около 75о. После овладевания навыками написания букв и цифр можно проводить только верхнюю линию строки. Ко:нтуры букв намечают тонкими линиями, убедившись, что буквы написаны правильно, обводят их мягким карандашом.

Для букв Г,Д, И,. И, Л, М, П, Т, X, Ц, Ш, Щ, можно провести только две вспомогательные линии на расстояний, фавном их высоте h. Для букв Б, В, Е, Н, Р, У, Ч, Ъ, Ы,Ь, Я между двумя горизонтальными линиями следует добавить посредине ещё одну по которой выполняют средние их элементы. А для буки 3, О, Ф, Ю проводят четыре линии, где средние линии указывают границы округлений.

Наименования, заголовки, обозначения в основной надписи, на поле чертежа допускается писать без наклона. Для быстрого выполнения надписей чертёжным шрифтом иногда пользуются различными трафаретами.

Прописные буквы

Строчные буквы

2. Что называют разрезом? Чем он отличается от сечения? Перечислите виды разрезов.

Разрез – это изображение предмета, мысленно рассеченного плоскостью (или несколькими плоскостями). На разрезе показывают то, что находится в секущей плоскости и за ней.

Разрез отличается от сечения тем, что на нем показывают не только то, что находится в секущей плоскости, но и то, что находится за ней.





Между разрезом и сечением существует различие. Его видно в рис. 20.

Разрез отличается от сечения тем, что на нём показывают не только то, что находится в секущей плоскости, но и то, что наводится за ней.

Разрезы бывают простые и сложные. Если разрез получается при помощи 1 секущей плоскости, он называется простым, если при помощи 2 – сложным. В свою очередь сложные разрезы разделяются на ступенчатые и ломаные. Если секущие плоскости параллельны, то разрез ступенчатый, если пересекаются – ломаным.

На одном чертеже может быть несколько разрезов, например фронтальный, горизонтальный и профильный.

Для определения количества необходимых разрезов стремятся наименьшее количество, обеспечив при этом достаточную ясность чертежа.

Фронтальный разрез обычно располагают на месте главного вида, профильный – на месте вида слева, а горизонтальный – на месте вида сверху.

Горизонтальным называется разрез при секущей плоскости, параллельной горизонтальной плоскости проекции.

Наклоннымназывается разрез при секущей плоскости, составляющий с горизонтальной плоскостью проекции угол, отличный от прямого.

Вертикальныйразрез при секущей плоскости параллельной фронтальной плоскости проекций называется фронтальным разрезом.

Вертикальныйразрез при секущей плоскости параллельной профильной плоскости проекций называется профильным разрезом.

Местным разрезомназывается разрез, служащий для выяснения устройства предмета лишь в отдельном ограниченном месте.

Когда секущая плоскость совпадает с плоскостью симметрии предмета в целом и соответствующие изображения расположены на одном и том же листе в непосредственной проекционной связи и не разделены какими-либо другими изображениями, для горизонтальных, фронтальных и профильных разрезов не отмечают положение секущей плоскости и сам разрез не сопровождают надписью.

В остальных случаях положение секущей указывают на чертеже линией сечения. Для линии сечения применяют разомкнутую линию. На начальном и конечном штрихах ее наносят стрелки, указывающие направление взгляда. Начальный и конечный штрихи разомкнутой линии не должны пересекать контур изображения.

У начала и конца линии сечения ставится одна и та же прописная буква русского алфавита. Над разрезом делается надпись по типу А – А, т.е. двумя одинаковыми буквами через тире, с тонкой чертой внизу. Буквы у линий сечения и у стрелок должны быть большего размера, чем цифры размерных чисел на том же чертеже.

При выполнении разрезов:

  1. Штриховые линии, которыми изображены внутренние очертания, обводятся сплошными основными линиями, так как они стали видимыми.

  2. Фигура сечения, входящая в разрез, заштрихована. Штриховка дана только там, где сплошные части детали попали в секущую плоскость.

  3. Линия, находящаяся на передней неизображаемой части предмета, не показана.

3. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали

I вариант II вариант

ПОЛЗУН СТОЙКА

БИЛЕТ №5


1. Расскажите об особенностях применения и обозначения масштаба на машиностроительных и строительных чертежах
2. Дайте определение местного вида, расскажите о его назначении
3. По двум заданным видам постро
йте третий вид, применив необходимые разрезы. Выполните технический рисунок детали

ОТВЕТ:

1. Расскажите об особенностях применения и обозначения масштаба на машиностроительных и строительных чертежах.

Чертежи, на которых изображения выполнены в натуральную величину, дают правильное представление о действительных размерах детали. В практике при очень малых размерах деталей или, наоборот при слишком больших приходится их изображение увеличивать или уменьшать, т.е. вычерчивать в масштабе.

Масштабом называется отношение линейных размеров изображения предмета к действительным размерам изображаемого предмета. Масштабы изображений и их обозначение на чертежах устанавливает стандарт.

Масштаб уменьшения 1:2; 1:2,5; 1:4; 1:5; 1:10 и др.

Натуральная величина 1:1

Масштаб увеличения 2:1; 2,5:1; 4:1; 5:1; 10:1 и др.

Следует помнить, что в каком бы масштабе ни выполнялось изображение, размеры на чертеже наносят действительные, т.е. те, которые должна иметь деталь в натуре. Угловые размеры при масштабировании изображения не изменяются.

Масштаб обозначается по типу 1:1; 1:2; 2:1 и т.д., если он указывается в предназначенной для этого графе основной надписи. В остальных случаях перед обозначением масштаба пишут букву М, т.е. по типу М 1:1; М 1:2; М 10:1. На строительных чертежах ввиду больших размеров изображаемых зданий и сооружений применяют следующие масштабы уменьшения: 1:100; 1:200: 1:400; 1:1000 и др. Для небольших зданий и фасадов применяют масштаб 1:50. Это дает возможность выявить на фасаде архитектурные детали. Поскольку масштаб разных изображений может быть различным, его обычно указывают около каждого из них.

2. Дайте определение местного вида. Расскажите о его назначении.

Изображение отдельного, ограниченного места поверхности предмета называется местным видом. Его применяют в том случае, когда требуется показать форму и размеры отдельных элементов детали. Местный вид может быть ограничен линией обрыва, осью симметрии и пр. Он может быть отмечен на чертеже и надписью. Располагают местный вид на свободном поле чертежа или в проекционной связи с другими изображениями. Применение местного вида позволяет уменьшить объем графической работы, сэкономить место на поле чертежа.

3. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали.

I вариант II вариант

ПОЛЗУН ПОЛЗУН

БИЛЕТ №6


1. Покажите деление окружности на 3, 6, 12 равных частей с помощью циркуля, линейки и угольников
2. Виды обозначений сечений на чертеже
3. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали

ОТВЕТ:

1. Покажите приемы деления окружностей на 3,6,12 частей с помощью циркуля, линейки и угольника.

 Деление окружности на 3 равные части.

Чтобы разделить окружность радиуса R на 3 равные части и вписать в нее равносторонний треугольник, из точки пересечения диаметра с окружностью (например из точки А) описывают как из центра дополнительную дугу радиусом R. Получают точки 2 и 3. Точки 1, 2, 3 делят окружность на три равные части. Соединив прямыми линиями точки 1, 2, 3 строят вписанный равносторонний треугольник.

Деление окружности на 6 равных частей.

Чтобы разделить окружность на 6 равных частей, из двух противоположных точек (1 и 4) пересечения диаметра с окружностью описывают две дуги радиусом R. Получают точки (2, 3, 5, 6). Вместе с точками которые получились при пересечении диаметра с окружностью он делят окружность на 6 равных частей.

Деление окружности на 12 равных частей.

Для деления окружности на 12 равных частей из четырех точек пересечения осей симметрии с окружностью описывают 4 дуги радиусом R. Полученные точки, вместе с теми, которые получились при пересечении осей симметрии с окружностью, делят окружность на 12 равных частей.



2. Виды обозначений сечений на чертежах

Чтобы показать поперечную форму деталей, пользуются изображениями, называемыми сечениями (рис. 13). Для того, чтобы получить сечение, деталь мысленно рассекают воображаемой секущей плоскостью в том месте, где нужно выявить её форму. Фигура, полученная в результате рассечения детали секущей плоскостью, изображается на чертеже. Следовательно сечением называется изображение фигуры, получающейся при мысленном рассечении предмета плоскостью или несколькими плоскостями.

На сечении показывается только то, что получается непосредственно в секущей плоскости.

Для ясности чертежа сечения выделяют штриховкой. Наклонные параллельные линии штриховки проводят под углом 45° к линиям рамки чертежа, а если они совпадают по направлению с линиями контура или осевыми линиями, то под углом 30° или 60°.

Вынесенное сечение.

Контур вынесенного сечения обводят сплошной толстой линией такой же толщины, как и линия, принятая для видимого контура изображения. Если сечение вынесенное, то, как правило проводят разомкнутую линию, два утолщенных штриха, и стрелки, указывающие направление взгляда. С внешней стороны стрелок наносят одинаковые прописные буквы. Над сечением пишут те же буквы через тире с тонкой чертой внизу. Если сечение представляет собой симметричную фигуру и расположено на продолжении линии сечения (штрихпунктирная), то обозначений не наносят.

Наложенное сечение.

Контур наложенного сечения – сплошная тонкая линия (S/2 – S/3), причем контур вида в месте расположения наложенного сечения не прерывают. Наложенное сечение обычно не обозначают. Но если сечение представляет собой не симметричную фигуру, проводят штрихи разомкнутой линии и стрелки, но буквы не наносят.





Обозначение сечений

Положение секущей плоскости указывают на чертеже линией сечения - разомкнутой линией, которая проводится в виде отдельных штрихов, не пересекающих контур соответствующего изображения. Толщина штрихов берётся в пределах от $ до 11/2S, а длина их от 8 до 20 мм. На начальном и конечном штрихах перпендикулярно им, на расстоянии 2-3 мм от конца штриха, ставят стрелки, указывающие направление взгляда. У начала и конца линии сечения ставят одну и ту же прописную букву русского алфавита. Буквы наносят около стрелок, указывающих направление взгляда с внешней стороны, рис. 12. Над сечением делают надпись по типу А-А. Если сечение находится в разрыве между частями одного и того же вида, то при симметричной фигуре линию сечения не проврдяЯ4. Сечение можно располагать с поворотом, тогда к надписи А-А должен быть добавлен символ

повёрнуто О , то есть А-АО.

Некоторые правила построения сечений

На чертеже одной детали может быть столько различных сечений, сколько нужно для полного выявления её формы. Дня нескольких одинаковых сечений, относящихся к одному и тому же предмету, следует линии сечения обозначать одной и той же буквой и вычерчивать одно сечение (рис. 17).

Если секущая плоскость проходит через ось поверхности вращения, ограничивающей отверстие или углубление, то контур отверстия или углубления показывают полностью (рис. 18).

Однако можно заметить, что это относится к изображениям отверстий и углублений цилиндрической, конической и шарообразной формы и не распространяется на изображение в сечении шпоночного паза.

3. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали.

I вариант II вариант

ПОЛЗУН ПОЛЗУН

БИЛЕТ №7


1. Покажите приемы построения пятиугольника и десятиугольника
2. Назовите особенности выявления разреза на аксонометрическом изображении
3. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали

ОТВЕТ:

1. Покажите приемы построения 5- и 10- угольника.

Чтобы разделить окружность на 5 равных частей, радиус OA делят пополам, получают точку К. Из точки К описывают дополнительную дугу, которая пересекает вертикальный радиус, в той точке, где вертикальный радиус пересекается с окружностью. Отрезок NM равен стороне правильного вписанного пятиугольника, а отрезок ОМ – десятиугольника. Откладывая на окружности отрезок NM, ее делят на 5 равных частей, а откладывая ОМ – на 10 равных частей.

2. Назовите особенности выявления разреза на аксонометрических изображениях.

На изображениях, выполненных в аксонометрии, так же, как и на чертеже, применяют разрезы, которые выявляют скрытые внутренние формы предмета.

Для выявления внутреннего устройства детали, которая вычерчена во фронтальной диметрии, в ней вырезана передняя левая часть (рис. 22).

Разрез на аксонометрических изображениях деталей, имеющих симметричную форму, выполняют, как правило, с помощью секущих плоскостей, проходящих вдоль плоскости симметрии детали (рис. 23).

Разрез на этом изображении построен с помощью фронтальной и профильной секущих плоскостей, вырезана передняя правая часть.

Построение разреза в аксонометрии заключается в следующем: сначала строят в аксонометрии полное изображение предмета. Затем наносят контур сечения, образуемый каждой секущей плоскостью. После этого убирают изображение отсечённой части, а затем обводят оставшуюся часть.

Части предметов, которые попадают в секущую плоскость, заштриховывают. Штриховку для различных секущих плоскостей выполняют в разные стороны. Направление штриховки наносят параллельно гипотенузе равнобедренных прямоугольных треугольников, лежащих в соответствующих координатных плоскостях.

На одном чертеже может быть несколько разрезов (рис. 21). Но каждый из них должен быть целесообразным. Разрез обычно располагают в проекционной связи: фронтальный - на месте главного вида; профильный -на месте вида слева; горизонтальный - на месте вида сверху.

Если секущая плоскость совпадает с плоскостью симметрии детали и разрез расположен в проекционной связи, его не обозначают, В остальных случаях разрез обозначают так же, как и сечений, разомкнутой линией. Стрелки с буквами показывают направление взгляда. Над разрезом пишут те же буквы через тире.

3. По двум заданным видам постройте третий вид, применив необходимые размеры. Выполните технический рисунок детали.

I вариант II вариант

ОПОРА ОПОРА

БИЛЕТ №8


1. Выполните сопряжение тупого, прямого и острого углов
2. Что такое разъемные и неразъемные соединения? Виды разъемных соединений
3. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали

ОТВЕТ:

1. Выполните сопряжение тупого, прямого и острого углов.

Сопряжением называется плавный переход от одной линии к другой.

Общая для этих линий точка называется точкой сопряжения, или точкой перехода.

Сопряжение двух сторон прямого, острого и тупого углов радиуса R выполняют следующим образом.

Параллельно сторонам угла на расстоянии, равного радиусу дуги R, проводят две вспомогательные линии и находят точку пересечения этих прямых О. Точка О является центром дуги радиуса R, сопрягающей стороны угла. Из центра О описывают дугу, плавно переходящую в прямые стороны угла. Дугу заканчивают в точках сопряжения m и n, которые являются основаниями перпендикуляров, опущенных из центра О на стороны угла.

 2. Что такое разъемные и неразъемные соединения? Виды разъемных соединений.

Разъемные соединения – это такие соединения, которые можно легко разобрать и собрать без нарушения детали или их составных. Неразъемные соединения – это такие соединения, которые нельзя разобрать без нарушения детали или их составных.

К разъемным соединениям можно отнести болтовое, винтовое, шпилечное, шпоночное, штифтовое, шурупное.

К неразъемным соединениям относятся: клепаные, сварные, полученные пайкой, склеиванием, смешиванием и т.д.

Среди разъемных наибольшее распространение получили резьбовые соединения. К ним относятся болтовое, шпилечное и винтовое соединения. Их еще называют крепежными. Детали этих соединений – болты, винты, шпильки, гайки, шайбы. Все они имеют установленную государственным стандартом форму, размеры и условные обозначения. Пользуясь этими обозначениями, можно отыскать размеры крепежных деталей в соответствующих таблицах стандартов.

С изображением крепежных деталей приходится сталкиваться на сборочных чертежах. Болты, шпильки и винты на сборочных чертежах показывают нерассеченными. Гайки и шайбы изображают так же нерассеченными. На этих чертежах болты, шпильки и винты вычерчивают по относительным размерам и упрощенно. Это значит, что величину отдельных элементов определяют в зависимости от наружного диаметра (d) резьбы.

Эти соотношения размеров приведены далее.

Болтовое соединение.

Фазки на головках болтов, гаек и стержне не изображают. Зазор между стержнем болта и отверстием в соединяемых деталях не показывают. Резьбу условно изображают по всей длине стержня. На видах, перпендикулярных оси резьбы, резьба изображается окружностью, соответствующей наружному диаметру резьбы. На этих же видах не изображают шайбы.

Болты на сборочных чертежах показывают нерассеченными. Гайки и шайбы изображают так же нерассеченными.

Размеры крепежных деталей на сборочных чертежах не наносят. Необходимые данные записывают в спецификации. В спецификации для болтов указывают диаметр и тип резьбы, длину стержня и номер стандарта.

Например, запрись “Болт М12х1,25х60 ГОСТ 7798-74” означает: болт с метрической резьбой 12 мм, шаг 1,25 мм (мелкий), длинна болта 60 мм.

Для гайки указывают диаметр и тип резьбы.

Запись “Гайка М16” означает: гайка с метрической резьбой, имеющая диаметр 16 мм, шаг крупный.

Для шайб указывают диаметр болта. Запись “ШАЙБА 12” означает: шайба для болта диаметром 12 мм.

Шпилечное соединение.

Шпилька представляет собой стержень, имеющий резьбу на обоих концах. Одним концом шпилька на всю длину резьбы ввинчивается в глухое отверстие детали, на другой – навинчивают гайку, под которую подкладывают шайбу.

Гайку, шайбу и шпильку изображают без фасок. Линию, определяющую границу резьбы на нижнем конце шпильки, всегда проводят на уровне поверхности детали, в которую ввернута шпилька. Резьбу условно изображают по всей длине шпильки.

Обозначение “Шпилька М10х60” следует понимать что шпилька имеет метрическую резьбу, диаметр ее 10 мм, а длина 60 мм (до ввинчиваемого конца).

3. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали.

I вариант II вариант

ОПОРА ОПОРА

БИЛЕТ №9


1. Назовите основные способы проецирования.
Приведите примеры центрального и прямоугольного проецирования на жизненной практике
2. Перечислите правила изображения резьбы на чертежах (на стержне и в отверстии)
3. По двум заданным видам постройте третий вид или проведите недостающие линии на чертеже. Выполните технический рисунок детали

ОТВЕТ:

1. Назовите основные способы проецирования. Приведите примеры центрального и прямоугольного проецирования из жизненной практики.

Изображение предметов на чертежах получают проецированием.

Проецирование – это процесс построения изображения предмета на плоскости. Получившиеся при этом изображение называют проекцией предмета. Само слово “проекция” – латинское, обозначает “бросание вперед, вдаль”. Нечто похожее на проекцию можно наблюдать, рассматривая тень, отбрасываемую предметом на поверхность стены или пола при освещении этого предмета источником света.

Возьмем в пространстве произвольную точку А и какую-либо плоскость Н в некоторой точке а, тогда:

Точка А – проецируемая точка предмета – обозначается прописными буквами

Точка а – проекция точки А на заднюю плоскость Н – обозначается строчными буквами

Н – плоскость проекции

Прямая А – проецируемый луч.

Центр проецирования – это точка, из которой производится проецирование.

Объект проецирования – это изображаемый предмет.

Различают центральное и параллельное проецирование.

При центральном проецировании все проецирующие лучи исходят из одной точки – центра проецирования, находящегося на определенном расстоянии от плоскости проекций.

Центральную проекцию часто называют перспективной. Примерами центральной проекции являются фотоснимки, кинокадры, тени, отброшенные лучами электрической лампочки и т.д. Центральные проекции применяют при рисовании с натуры, в строительном черчении. В машиностроительных чертежах центральные проекции не применяются.

При параллельном проецировании все проецирующие лучи параллельны между собой. Примером параллельной проекции можно считать условно солнечные тени предметов.

Строить изображение предметов в параллельной проекции проще, чем в центральной. В черчении такие проекции используются в качестве наглядных изображений. При параллельном проецировании все лучи падают на плоскость проекции под одинаковым углом. Если этот угол острый, то проецирование называется косоугольным, если угол равен 90о, проецирование называется прямоугольным.

Прямоугольное проецирование является основным. Чертежи в системе прямоугольных проекций обладают рядом преимуществ. Они дают полнее сведения о форме и размерах предмета.

2. Перечислите правила изображения резьбы на чертежах (на стержне и в отверстии).

Многие детали имеют резьбу, которая служит для их соединения. Резьба на чертежах изображается условно. Это значит, что ее не рисуют такой, как мы ее видим, а вычерчивают упрощенно по правилам, установленным государственным стандартом.

На стержне, по наружному диаметру ее изображают сплошными толстыми линиями как на виде спереди, так и на виде слева, а по внутреннему – сплошной тонкой линией. При этом на виде слева по внутреннему диаметру резьбы проводят тонкой линией дугу, приблизительно равную ? окружности. Эта дуга может быть разомкнута в любом месте, но не на центровых линиях. Внутренний диаметр резьбы при вычерчивании условно принимают равным 0,85 от наружного.

Резьбу в отверстии показывают сплошными тонкими линиями по наружному и сплошными толстыми – по внутреннему диаметру. Резьба, показанная как невидимая, изображается штриховыми линиями и по наружному и по внутреннему диаметру. Штриховку на разрезе всегда доводят до сплошной толстой линии.
Тип резьбы и основные размеры – наружный диаметр d и шаг P – указывают на чертежах надписью. Эту надпись называют обозначением резьбы. Например, надпись М45Х2 обозначает: резьба метрическая, наружный диаметр 45 мм, шаг 2 мм. Резьбу подразделяют на правую и левую. В случае левой резьбы после ее обозначения добавляют надпись LH, например M45X2LH. Выносные линии при обозначении резьбы нужно проводить от наружного, т.е. от большего диаметра.

3. По двум заданным видам постройте третий вид или проведите недостающие линии на чертеже. Выполните технический рисунок детали.

I вариант II вариант

ОПОРА ОСЬ

БИЛЕТ №10


1. Назовите виды чертежа и соответствующие им проекции
2. Расскажите о сходстве и различии сборочных и рабочих чертежей
3.
По двум заданным видам постройте третий вид или проведите недостающие линии на чертеже. Выполните технический рисунок детали

ОТВЕТ:

1. Назовите виды чертежа и соответствующие им проекции.

Вид – это изображение обращенной к наблюдателю видимой части поверхности предмета.

Стандарт устанавливает шесть названий основных видов, получаемых на шести основных плоскостях проекций – вид спереди, вид слева, вид справа, вид сверху, вид снизу, вид сзади.

Вид спереди или главный вид – изображение, полученное на фронтальной плоскости проекций. Это изображение принимается на чертеже за главное. Поэтому при выполнении чертежа предмет надо так располагать относительно фронтальной плоскости проекций, чтобы главный вид давал наиболее полное представление о форме и размерах предмета.

Вид сверху – изображение на горизонтальную плоскость проекций.

Вид слева (или вид сбоку) – изображение, получаемое на профильной плоскости проекций.

Количество видов на чертеже должно быть наименьшим, но достаточным для полного выявления формы и размеров предмета. Для уменьшения количества видов на них допускается показывать при необходимости невидимые части поверхности предмета штриховыми линиями.

Основные виды обычно располагают в проекционной связи. В этом случае никаких надписей, поясняющих названия видов, не дают.

Если какой-либо вид размещен на чертеже вне проекционной связи с остальными видами, то над ним выполняется надпись по типу “Вид А”, подчеркиваемая тонкой сплошной линией, а у связанного с этим видом изображения предмета наносится стрелка, указывающая направление взгляда на предмет. Над стрелкой проставляют ту же прописную букву русского алфавита, что и в надписи над видом.

2. Расскажите о сходстве и различии сборочных и рабочих чертежей.

Детальюназывается изделие, изготовленное из однородного по наименованию и марке материала без применения сборочных операций.

Элементом деталиназывается отдельная её часть, имеющая определённое назначение, например, канавка, фаска, галтель, ребро, резьба.

Рабочие чертежи деталей должны содержать все необходимые данные для их изготовления и контроля; изображения формы; указания о конструкции; необходимые размеры; предельные отклонения размеров; требования к шероховатости поверхностей. Сведения о материале, термической обработке, отделке и другие, которым деталь должна соответствовать перед выполнением операции сборки сборочной единицы, содержащей данную деталь.

Марки материалов указывают на чертежах в соответствии с присвоенными им в стандартах обозначениями. Большинство этих данных содержится на самом графическом изображении, а ту часть из них, которая не может быть выражена графически, указывают надписью в технических требованиях на поле чертежа, на полках линий-выносок, проводимых от соответствующих элементов изображения, а также в основной надписи.

Техническими требованиями называются указания, размещаемые на чертеже над основной надписью и содержащие все не изображаемые графически требования к готовой детали, которым присваиваются порядковые номера. На чертежах деталей всегда дают столько изображений, сколько их необходимо для полного и ясного представления о форме детали. При вычерчивании деталей сложной конструкции кроме основных видов применяют дополнительные изображения и выносные, элементы, чтобы показать полностью форму и размеры конструктивных элементов деталей (фасок, канавок, гнёзд и т. п.), то есть привести все данные для изготовления. Особое внимание при выполнении рабочих чертежей следует обращать на простановку размеров. Размеры наносят согласно правилам, Размеры на рабочих чертежах деталей, определяющих расположение сопрягаемых поверхностей, проставляют, как правило, от конструктивных баз, учитывая возможности соблюдения и контроля этих размеров.

Конструктивными базами называют поверхности, линии или точки детали, по отношению к которым ориентируют другие её элементы.

Общее количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля изделия; не допускается повторять размеры одного и того же элемента на разных изображениях. Чтобы получить наиболее понятное и удобное для чтения расположение размеров, знаков и надписей на чертежах, их размещают по возможности равномерно на всех изображениях. Размеры нескольких одинаковых элементов изделия наносят один раз, указывая на полке линии-выноски количество этих элементов (рис. 27).

Сборочным чертежом называют конструкторский документ, содержащий изображение сборочной единицы, состоящей из двух и более деталей и другие данные, необходимые для её сборки (изготовления) и контроля. Сборочный чертёж должен давать полное представление о назначении данной сборочной единицы: о том, какие детали и в каком количестве в неё входят, о взаимном расположении всех деталей и способе их соединения между собой; об относительном движении или взаимодействии отдельных деталей; о последовательности сборки.

Чтобы правильно прочитать сборочный чертёж, необходимо учитывать следующие особенности его оформления. При выполнении сборочных чертежей действует большинство правил, установленных для чертежей деталей: так же в проекционной связи располагаются изображения для выявления формы изделий, применяются виды, сечения, разрезы; таково же назначение и начертание линий чертежа; такие же размеры форматов и т.п.

Разрезы и сечения на сборочных чертежах служат для выявления внутреннего устройства сборочной единицы и взаимосвязи, входящих в неё деталей. Разрез на сборочном чертеже представляет собой совокупность разрезов отдельных деталей; входящих в сборочную единицу, изображённую на чертеже При штриховке каждой детали, входящей в сборочную единицу, соблюдают следующее правило: сечения двух соприкасающихся металлических деталей заштриховывают в разные стороны. На сборочных чертежах применяют упрощённое изображение резьбовых соединений, крепёжных деталей, пружин, зубчатых колёс и другие.

Винты, болты, крепёжные гайки и шайбы, заклёпки, шпонки, не пустотелые валы и шпиндели, шатуны, рукоятки показывают на сборочных чертежах не рассеченными, если разрез оказывается продольным.

При простановке размеров учитывают, что по сборочному чертежу детали не изготавливают, а только собирают изображённое на нём изделие, поэтому нет никакой необходимости в простановке размеров деталей. Проставляют только основные размеры, такие как: габаритные размеры изделия; расстояния между центрами крепёжных отверстий; эксплуатационные, установочные и присоединительные размеры (все они справочные), прочие размеры, необходимые для сборки.

На сборочных чертежах все составные части сборочной единицы нумеруют. Номера позиций указывают на полках линий-выносок, проводимых от изображений составных частей, Номера позиций наносят на чертеже, как правило, на основных видах один раз, всегда располагают параллельно основной надписи чертежа вне контура изображения и группируют в колонку или строчку.

Спецификацию - (список всех составных частей сборочной единицы и документов, на основании которых должны эти части изготавливаться, налаживаться, проверяться) помещают на отдельных листах формата А4. Спецификация определяет состав сборочной единицы, она необходима для планирования и запуска изделий в производство.

3. По двум заданным видам постройте третий вид или проведите недостающие линии на чертеже. Выполните технический рисунок детали.

I вариант II вариант

ОПОРА ОСЬ

БИЛЕТ №11


1. Что такое аксонометрическая проекция? Какие виды аксонометрической проекции используются для наглядного изображения объекта?
2. Выявите отличие машиностроительного чертежа от строительного
3. Дополните вид спереди недостающими линиями. Выполните изометрическую проекцию детали

ОТВЕТ:

1. Что такое аксонометрическая проекция? Какие виды аксонометрической проекции используются для наглядного изображения объекта?

Слово “аксонометрия” в переводе с греческого языка обозначает “изменение по осям”. Существуют фронтальная диметрическая (кабинетная) и изометрическая проекции.

Кабинетная проекция получается при помощи аксонометрических осей x, y и z, которые расположены следующим образом: ось x – горизонтально, ось z – вертикально, ось y – под углом 45O к горизонтальной линии. При построении объекта в кабинетной проекции по осям x и z откладывают натуральные размеры, по оси y – сокращенные в два раза.

Изометрическая проекция получается при помощи аксонометрических осей x, y и z, которые расположены следующим образом: оси x и y располагают под углом 30O к горизонтальной линии, ось z располагают вертикально. При построении в изометрической проекции по осям x, y, z откладывают натуральные размеры предмета.

2. Выявите отличие машиностроительного чертежа от строительного чертежа.

Строительными чертежами называют чертежи и относящиеся к ним текстовые документы, которые содержат проекционные изображения здания или его частей и другие данные, необходимые для его возведения, а также для изготовления строительных изделий и конструкций.

Объектами строительного черчения являются различные сооружения: жилые дома, общественные здания, спортивные сооружения, плотины, мосты и другие. Эти сооружения отличаются от машиностроительных объектов (изделий), в частности, размерами и применяемыми для их изготовления материалами (размеры зданий измеряются десятками метров, длины мостов и плотин -сотнями"; метров; в качестве строительных материалов для сооружений применяют древесину, кирпич, бетон, металл и другие), что требует особых приёмов для оформления и выполнения строительных чертежей.

В строительном черчении используют следующие основные виды чертежей: генеральные планы участка местности или площади застройки; общие чертежи зданий и сооружений - фасады, планы, разрезы. Название видов строительных чертежей определяет их содержание. Размеры на строительных чертежах в отличие от машиностроительных чертежей можно проставлять в сантиметрах, а в некоторых случаях разрешается давать размеры в метрах, указывая единицу измерения. Линейные размеры на машиностроительных чертежах указывают в миллиметрах.

Правила выполнения и оформления строительных и машиностроительных чертежей во многом одинаковы, однако строительные чертежи имеют ряд особенностей.

Основные изображения на строительных чертежах называются – фасад, план, разрез.

Фасад – изображение внешних сторон здания. На фасадах показывают расположение окон и дверей, а так же архитектурные детали здания. На фасадах не наносят размеров, за исключением высотных отметок.

Отметкой называют число, указывающее высоту горизонтальной площадки над нулевой плоскостью. За нулевую отметку обычно принимают уровень пола первого этажа.

Отметки наносят в метрах, числа записывают на полке. Это число показывает, насколько выше или ниже (со знаком минус) нулевой отметки находится отмеченный уровень. Нулевую метку записывают числом 0.00.

План здания – разрез горизонтальной плоскостью на уровне немного выше подоконников. Планы выполняют для каждого этажа. На планах показывают помещения, лестничные клетки, окна, двери, толщину стен и перегородок, санитарно-техническое оборудование. На плане наносят ширину и длину здания, расстояния между осями стен и колонн, размеры проемов и простенков. Кроме того, указывают в квадратных метрах площадь помещений цифрой, подчеркнутой линией.

Вид на здание сверху называется планом кровли.

Разрез служит для выявления конструкции здания и высоты этажей. Вертикальные секущие плоскости проходят, как правило, по оконным и дверным проемам. На разрезах наносят отметки.

Над изображениями делают надписи по типу: “Фасад”, “План первого этажа”, “Разрез I – I” и т. д.

На строительных чертежах применяют масштабы уменьшения 1:50; 1:100; 1:200; 1:400 и т. д.

Поскольку масштаб разных изображений может быть различен, его обычно указывают около каждого из них.

Размеры на строительных чертежах, кроме отметок, указывают в миллиметрах, иногда на чертежах зданий в сантиметрах.

Размерные линии на строительных чертежах ограничиваются короткими штрихами под углом 45o к размерной линии.

На планах наносят их с внешней стороны. В первом ряду наносят размеры оконных и дверных проемов и простенков замкнутой цепочкой. Во втором ряду – размеры между каждой парой смежных осей замкнутой цепочкой. В третьем ряду – общий размер между крайними осями. Кроме того, наносят внутренние размеры помещений: длину, ширину и др.

Чертежи, предназначенные для изготовления по ним различных изделий машиностроения, называются машиностроительными.

При изображении деталей на машиностроительных чертежах применяют виды, разрезы и сечения, а в отдельных случаях используют и аксонометрию. Количество видов, разрезов, сечений должно быть наименьшим, но обеспечивающим полное представление о детали при установленных стандартами условных обозначениях и упрощениях.

Чертёж предмета должен давать полное представление о форме изображённого предмета, а также содержать сведения о способах его изготовления. Вместе с тем чертёж предмета должен быть лаконичным и содержать минимальное количество изображений и текста, достаточных для свободного чтения чертежа, изготовления по нему детали и его контроля.

Для лучшего понимания и чтения чертежи должны составляться по общим правилам. Все требования к оформлению чертежей, а также условные обозначения, содержащиеся на чертежах, должны быть единообразными. Поэтому при составлении машиностроительных чертежей необходимо руководствоваться основными положениями ГОСТов ";Единой системы конструкторской документации";.

3. Дополните вид спереди недостающими линиями. Выполните изометрическую проекцию детали.

I вариант II вариант

ОСЬ ОСЬ

БИЛЕТ №12


1. Расскажите об особенностях выполнения технического рисунка. Чем он отличается от аксонометрического изображения?
2. Перечислите основные требования к выбору способов изображения деталей на чертеже. Выбор главного вида. Определение необходимого и достаточного количества изображений для выявления конструктивной формы детали
3. Дополните вид спереди недостающими линиями. Выполните изометрическую проекцию детали

ОТВЕТ:

1. Расскажите об особенностях выполнения технического рисунка. Чем он отличается от аксонометрического изображения?

Техническое рисование, как и аксонометрические проекции, служит для построения наглядных изображений моделей и деталей.

Технический рисунок – это изображение, выполненное от руки по правилам аксонометрии с соблюдением пропорций “на глаз”, т.е. без применения чертежных инструментов. Этим технический рисунок отличается от аксонометрической проекции. При этом придерживаются тех же правил, что и при построении аксонометрических проекций: под теми же углами располагают оси, размеры откладывают вдоль осей или параллельно им и т. д.

Технические рисунки дают наглядное представление о форме модели или детали, есть возможность так же показать не только внешний вид, но и их внутреннее устройство с помощью выреза части детали по направлениям координатных плоскостей.

Для большей наглядности на технических рисунках наносится штриховка. При этом предполагается, что свет падает на предмет слева сверху. Освещенные поверхности оставляют светлыми, затененные – покрывают штриховкой, которая тем чаще, чем темнее поверхность предмета. Штриховку наносят параллельно какой-нибудь образующей или параллельно осям проекций.

Выполнение технического рисунка детали начинают с построения габаритного очертания – “клетки”, выполняемой от руки тонкими линиями. Затем деталь мысленно расчленяют на отдельные геометрические элементы, постепенно зарисовывая все элементы детали. Затем рисунок покрывают штрихами.

2. Перечислите основные требования к выбору способов изображения деталей на чертеже: выбор главного вида, определение необходимого и достаточного количества изображений для выявления конструктивной формы детали.

При выполнении чертежа необходимо правильно определить количество изображений и положение деталей на главном виде.

Количество изображений (видов, разрезов, сечений) должно быть наименьшим, но полностью выявляющим форму предмета.

Выбор положения детали для получения главного изображения, которое может быть как видом, так и разрезом, имеет большое значение. Оно должно давать наиболее полное представление о форме и размерах детали при рациональном использовании поля чертежа.

Обычно деталь показывают в положении, которое она занимает при обработке. Поэтому ось деталей, получаемых точением, располагают горизонтально. Это облегчает рабочему изготовление детали по чертежу, так как и на чертеже, и на станке он видит ее в одинаковом положении.

Выбор положения детали на главном изображении в значительной степени определяет количество изображений на чертеже. Предмет располагают так, чтобы большая часть его элементов на главном виде изображалась как видимая.

1. Применение условных знаков и позволяет ограничиться одним изображением (видом, разрезом)цилиндрических, конических и призматических элементов (рис. 28).

2. Если нужно выделить на изображении детали плоскую поверхность, то её отмечают тонкими сплошными пересекающимися линиями (диагоналями) (рис. 28).

3. Благодаря нанесению условных обозначений толщины (s3) и длины (L300) детали, плоские и длинные предметы можно показать одной проекцией (рис. 10).

4. Чтобы сделать короче изображение длинной детали, не меняя масштаба, применяют разрыв, используя для этого сплошные волнистые линии. Размерную линию при этом не разрывают (рис. 28).

3. Дополните вид спереди недостающими линиями. Выполните изометрическую проекцию детали.

I вариант II вариант

ОСЬОСЬ

Черчение. 9 класс (стр. 1 из 5)

1. ОСНОВНЫЕ ЛИНИИ ЧЕРТЕЖА, ОСОБЕННОСТИ ИХ НАЧЕРТАНИЯ В

СООТВЕТСТВИИ С ГОСУДАРСТВЕННЫМ СТАНДАРТОМ

Чтобы чертёж был более выразителен и понятен для чтения, его выполняют разными линиями, начерта­ние и назначение которых для всех отраслей промыш­ленности и строительства установлены государственным стандартом.

При выполнении чертежей применяют линии раз­личной толщины и начертания. Каждая из них имеет своё назначение.

штриховая

технический рисунок

ГОСТ 2303-80 устанавливает начертания и основ­ные назначения линий на чертежах всех отраслей про­мышленности.

1. Сплошная толстая - основная линия выполняется толщиной, обозначаемой буквой S, в пределах от 0,5 до 1,4 мм в зависимости от сложности и величины изображения на данном чертеже, а также от формата чертежа. Сплошная толстая линия применяется для изо­бражения видимого контура предмета. Выбранная тол­щина S линии должна быть одинаковой на данном чер­теже.

2. Сплошная тонкая линия применяется для изо­бражения размерных и выносных линий, штриховки се­чений, линии контура наложенного сечения, линии вы­носки. Толщина сплошных тонких линий берётся в 2-3 раза тоньше основных линий.

3. Штриховая линия применяется для изображе­ния невидимого контура. Длина штрихов должна быть одинаковая, от 2 до 8 мм. Расстояние между штрихами берут от 1 до 2 мм. Толщина штриховой линии в 2-3 раза тоньше основной.

4. Штрихпунктирная тонкая линия применяется для изображения осевых и центровых линий, линий се­чения, являющихся осями симметрии для наложенных или вынесенных сечений. Длина штрихов- должна быть одинаковая и выбирается в зависимости от размера изо­бражения от 5 до 30 мм. Расстояние между штрихами от 2 до 3 мм. Толщина штрихпунктирной линии от S/3 до S/2, Осевые и центровые линии концами должны высту­пать за контур изображения на 2-5 мм и оканчиваться штрихом, а не точкой.

5. Штрихпунктирная с двумя точками тонкая ли­ния применяется для изображения линии сгиба на раз­вёртках. Длина штрихов от 5 до 30 мм, и расстояние ме­жду штрихами от 4 до 6 мм. Толщина этой линии такая же, как и у штрихпунктирной тонкой, то есть от S/3 до S/2 мм.

6. Разомкнутая линия применяется для обозначе­ния линии сечения. Толщина её выбирается в пределах от S до 11/2S, а длина штрихов от 8 до 20 мм.

7. Сплошная волнистая линия применяется, в ос­новном как линия обрыва в тех случаях, когда изображе­ние дано на чертеже не полностью. Толщина такой ли­нии от S/3 до S/2.

В заключение следует отметить, что толщина ли­ний одного и того же типа должна быть одинакова для всех изображений на данном чертеже.

2. ПРАВИЛА ОФОРМЛЕНИЯ ЧЕРТЕЖА

(ФОРМАТ, РАМКА, ОСНОВНАЯ НАДПИСЬ НА ЧЕРТЕЖАХ)

Чертежи выполняют на листах определённых раз­меров, установленных ГОСТом. Это облегчает их хране­ние, создаёт другие удобства.

Форматы листов определяются размерами внешней рамки (выполненной тонкой линией).

Каждый чертёж имеет рамку, которая ограничивает поле чертежа. Рамку проводят сплошными основными линиями: с трёх сторон — на расстоянии 5 мм от внеш­ней рамки, а слева — на расстоянии 20 мм; широкую полосу оставляют для подшивки чертежа.

Формат с размерами сторон 841x1189 мм, площадь которого равна 1м2, и другие форматы, полученные их последовательным делением на две равные части парал­лельно меньшей стороне соответствующего формата, ч принимаются за основные. Меньшим обычно является формат А4 (рис.1), его размеры 210x297 мм. Чаще всего вы в учебной практике будете пользоваться именно фор­матом А4. При необходимости допускается применять формат А5 с размерами сторон 148x210 мм.

Каждому обозначению соответствует определённый размер основного формата. Например, формату. A3 соответствует размер листа 297x420 мм.

Ниже приведены обозначения и размеры основных форматов.

Обозначение формата Размер сторон формата» мм

АО 841x1189

А1 841x594

А2 420x594

A3 420x297

А4 210x297

Кроме основных, допускается применение допол­нительных форматов. Они получаются увеличением ко­ротких сторон основных форматов на величину, кратную размерам формата А4.

На чертежах помещают основную надпись, содер­жащую сведения об изображённом изделии.

На чертежах в правом нижнем углу располагают основную надпись, содержащую сведения об изображённом изделии. Форму, размеры и содержание её устанав­ливает стандарт, На учебных школьных чертежах основ­ную надпись выполняют в виде прямоугольника со сто­ронами 22x145 мм (рис. 2а). Образец заполненной ос­новной надписи показан на рис 2б

Производственные чертежи, выполняемые на лис­тах формата А4, располагают только вертикально, а ос­новную надпись на них — только вдоль короткой сторо­ны. На чертежах других форматов основную надпись можно располагать и вдоль длинной и вдоль короткой стороны.

В виде исключения на учебных чертежах формата А4 основную надпись разрешено располагать как вдоль длинной стороны, так и вдоль короткой (рис. 3).

Рис.3

3. ОСНОВНЫЕ ПРАВИЛА НАНЕСЕНИЯ РАЗМЕРОВ НА ЧЕРТЕЖАХ

(ВЫНОСНАЯ ЛИНИЯ, РАЗМЕРНАЯ ЛИНИЯ, СТРЕЛКИ, ЗНАКИ ДИАМЕТРА, РАДИУСА, 1ЧСПОЛОЖЕНИЕ РАЗМЕРНЫХ ЧИСЕЛ)

Величину изображённой детали можно определять только по размерным числам. Их наносят над размерны­ми линиями возможно ближе к их середине (рис. 4).

Размерные линии 'Ограничивают стрелками, кото­рые остриём должны касаться выносных линий (размеры 110, 30, 15, 0 20 и другие на рис. 4), линий контура (размер 040) или осевых линий.

Размерную линию следует проводить параллельно отрезку, размер которого указывают по возможности вне контура изображения. Расстояние между параллельными размерными линиями и от размерной линии до парал­лельной ей линии контура берут от 7 до 10 мм.

Нельзя допускать, чтобы размерные линии пересе­кались с выносными или являлись продолжением линий контура, осевых, центровых и выносных. Запрещается использовать линии контура, осевые, центровые и вы­носные в качестве размерных.

Чтобы размерные линии не пересекались с вынос­ными, меньший размер наносят ближе к изображению, а больший - дальше (размеры 15, 30 и размер 110 на рис. 4).

Форма стрелки показана на рис. 5. Размер стрелок следует выдерживать приблизительно одинаковым на всём чертеже.

Каждый размер на чертеже указывают только один раз.

Размерные числа линейных размеров наносят в со­ответствии с положением размерных линий, как показа­но на рис. 6. Если размерная линия вертикальная, то размерное число ставят справа (рис. 6а). На наклонных размерных линиях цифры пишут так, чтобы они оказа­лись в удобном для чтения положении, если дать раз­мерной линии "упасть" в горизонтальное положение, как это указано стрелками на рис. 6 а, б, в.

Линейные размеры на машиностроительных чер­тежах указывают в миллиметрах; если размеры нанесены у изображений, то единицы измерений (мм) не простав­ляют (см. рис.4).

Угловые размеры наносят, как показано на рис. 7. Их указывают в градусах (°), минутах (') и секундах ("), проставляя единицы измерения, например, размер 30° на рис. 7. Размерную линию при этом проводят в виде дуги окружности с центром в вершине угла.

Для обозначения диаметра перед размерным чис­лом во всех случаях наносят знак - кружок, перечеркнутый прямой линией под углом 75°. Применение и по­строение этого знака показано на рис. 8.

Для обозначения радиуса перед размерным числом всегда наносят знак R - латинская прописная буква (см. рис. 4). Стрелку наносят с одной стороны (см. рис. 9) Если деталь имеет не­сколько одинаковых отвер­стий или других элементов (кроме скруглений), то нано­сится размер одного из них, а количество отверстий или других элементов указывают перед размерным числом, на­пример 3 отв. 16 (рис. 10а).

Размеры толщины или длины детали, форма которой задана одним видом, наносят, как показано на рис. 10. Пе­ред числом, указывающим толщину детали, наносят бук­ву S, а перед числом, указывающим длину детали, - бук­ву L

4. ОСОБЕННОСТИ ПРИМЕНЕНИЯ И ОБОЗНАЧЕНИЯ МАСШТАБА НА

МАШИНОСТРОИТЕЛЬНЫХ И СТРОИТЕЛЬНЫХ ЧЕРТЕЖАХ

Всякое изделие на чертеже вычерчивают в масшта­бе.

Масштабом называют отношение линейных размеров изображения предмета на чертеже к дейст­вительным размерам этого предмета.

Масштаб может быть выражен числом (числовой масштаб) или изображён графически - линейный мас­штаб. Числовой масштаб обозначают дробью, которая показывает кратность увеличения или уменьшения раз­меров изображения на чертеже. При выполнении черте­жей в зависимости от их назначения, сложности форм предметов и сооружений, их размеров применяют сле­дующие числовые масштабы, установленные ГОСТ 2.302-68.

Элементы графического языка. Типы линий

Вся информация передается с помощью точек, линий, контуров, условных знаков, цифр, букв, текстов, которые являются элементами графического языка.

Линии являются основными элементами графического языка, с их помощью осуществляется обмен информацией не только в технике, но и в других сферах деятельности человека. Так, в швейном производстве используются различные типы линий для выполнения выкроек, представляющих собой чертежи разверток деталей одежды (рис. 33, б). В картографии, топографии линии также несут большую смысловую нагрузку, условно обозначая параллели и меридианы, границы материков, государств, слоев атмосферных масс и т. д. (рис. 33, а).

Элементы графического языка составляют основу изобрази­тельной и знаковой систем. В отличие от других языков общения, содержащих графические изображения и символы, элементы графического языка стандартизованы, т. е. на них распростра­няются правила Государственных стандартов Единой системы конструкторской документации (сокращенно ГОСТ ЕСКД).

Рис. 33. Линии, используемые в картографии (а) и швейной про­мышленности (б):
1 — экватор, нулевая линия; 2 — параллели и меридианы, границы материков; 3 — границы полярных владений; 4 — государственные границы; 5 — линия сгиба; 6 — линия припосаживания; 7 — контур детали; 8 — линия присбаривания; 9 — долевая линия

Появление стандартов ЕСКД было вызвано необходимо­стью разработки единых правил выполнения и оформления чертежей. Соблюдение стандартов обеспечило единообразие оформления и конструкторской документации во всех отраслях промышленности. Кроме того, разработка стандартов способствова­ла унификации (рациональное сокращение числа типов, видов и разме­ров объектов одинакового функционального назначения) и открывала возможности взаимозаменяемости изделий. Все, вместе взятое, позволя­ло поддерживать высокий эксплуатационный уровень промышленного оборудования, а также представлять на мировой рынок конкурентоспо­собные изделия.

Стандарты ЕСКД — это нормативный документ, устанавли­вающий единые нормы, правила выполнения и оформления кон­структорских документов для всех отраслей промышленности, строительства, транспорта, утвержденный компетентным орга­ном — Государственным комитетом по стандартизации (см. Приложение 2).

Конструкторские документы — графические (чертежи, схемы и др.) и текстовые (спецификация и др.) материалы, определяю­щие состав и устройство изделия и содержащие необходимые данные для его разработки или изготовления, контроля, приемки, эксплуатации и ремонта. С помощью линий, начертание и на­значение которых устанавливает ГОСТ 2.303—68, на чертежах изображается информация о форме предмета.

Контуры изображений предметов выполняют различными ли­ниями (сплошная основная толстая, штриховая и т. п.), предна­значенными для изображения видимой и невидимой поверхно­стей формы. Для отображения иной информации используются другие линии.

Первый стандарт, устанавливающий начертание линий чертежа, был введен в 1919 г. Он назывался «Нормаль. Ли­нии и контуры».

Каждая линия имеет свое наименование, назначение и начертание. В таблице 2 приведены линии, установленные ГОСТ 2.303-68. При изучении других тем курса вы расширите свои представления о назначении некоторых линий чертежа.

2. Основные сведения о линиях чертежа (ГОСТ 2.303-68)

Руководство для студентов-художников

Последнее обновление 12 января 2018 г.

Когда мы впервые взяли ручку или карандаш и начали делать пометки на бумаге, мы начали с линии. Самоучки, методом проб и ошибок или под руководством других, мы узнали, как линия определяет форму, создает структуру, разделяет рамку, отслеживает контур, создает тональные вариации (например, штриховку) и ведет взгляд с одной части. работы к другому. Первоначально это был механизм для нанесения контуров на бумагу - определения краев - мы начинаем аплодировать линиям за их достоинства: отмечать их присутствие… будь то тихое движение угля по бумаге или полоса графита.


Эта статья содержит упражнения для студентов-художников, которые хотят рисовать контурные линии, поперечные контурные рисунки, слепые рисунки и другие типы линейных рисунков. Это учебное пособие для старшеклассников, изучающих искусство, и включает в себя занятия в классе, бесплатно загружаемый рабочий лист в формате PDF и вдохновляющие рисунки художников.

Чертеж слепого контура

Определение : слепой контурный рисунок содержит линии, которые нарисованы без взгляда на лист бумаги.Это заставляет вас внимательно изучать сцену, наблюдая глазами за каждой формой и краем, как ваша рука имитирует их на бумаге. Цель состоит не в том, чтобы создать реалистичное произведение искусства, а в том, чтобы укрепить связь между глазами, рукой и мозгом: напоминание о том, что, рисуя, вы должны сначала научиться видеть.

Упражнения по рисованию вслепую : Рисование вслепую - отличный способ начать обучение по программе изящного искусства в средней школе. Рисование шатких линий, мало напоминающих выбранный объект, расслабляет и снимает стресс.Часто аудитория смеется над неожиданными результатами. Слепой рисунок протягивает руки и душу; облегчает вам рисование при наблюдении без страха.

Разминка, в которой учащихся попросили создать слепые контурные линии ракушки (учебный образец из Руководства по искусству для студентов). Эти слепые рисунки были включены в первые подготовительные листы, представленные студентами CIE IGCSE Art and Design.

Рисование жестами / Рисование по времени / Рисование движения

Определение : Рисование жестом выполняется быстро - часто за короткие промежутки времени, например 20, 30, 60 или 90 секунд - с использованием быстрых выразительных линий.Рисунки жестов отражают основные формы и пропорции - эмоции и суть объекта - без акцента на деталях. Благодаря быстрому выполнению, они являются отличным способом записывать движения и действия, а также повышают скорость рисования, уверенность и интуитивное умение делать отметки. Для рисования жестов лучше всего использовать гладкие, легко наносимые средства (например, толстые графитовые карандаши, угольные палочки, пастель, мягкие кисти, смоченные тушью) без использования ластика. Они часто выполняются на больших недорогих листах бумаги, где вы можете плавно двигать рукой, смело делать отметки и не беспокоиться об ошибках.Как и рисование вслепую, рисование жестами - идеальное упражнение для разминки.

Упражнения по рисованию жестами : Когда вы начинаете изучать свой предмет на начальном этапе школьной художественной программы, может быть полезно сделать несколько жестов из первых рук. Лучшие из них можно выбрать для окончательного портфолио (при необходимости можно использовать копировальный аппарат или цифровую камеру для уменьшения размера). Небольшой натюрморт можно изобразить так же легко, как и большую движущуюся фигуру.

Жестовой рисунок Рембрандта Харменса ван Рейна:

Этот жестикулярный рисунок Рембрандта выполнен красным мелом на грубой фактурной бумаге. С помощью всего нескольких выразительных линий мы сразу узнаем сцену: две женщины учат ребенка ходить.

Рисунок жестикуляции, сделанный Челси Стебар:

Этот рисунок жестом, выполненный во время изучения анимации, запечатлел одетую фигуру. Обратите внимание на разницу в толщине линии: светлые линии нанесены изначально, а более темные линии и детализация - все, что необходимо.

Рисование непрерывной линии

Определение : Рисование непрерывной линии создается без отрыва инструмента рисования от страницы. Это означает, что, помимо контуров и внутренних форм, карандаш должен двигаться вперед и назад по поверхности бумаги, при этом линии дублируются друг на друга, так что рисунок представляет собой одну плавную, непрерывную линию. Чтобы избежать соблазна стереть линии, может быть полезно завершить рисование непрерывной линии чернильным пером, при необходимости изменяя толщину линии, чтобы обозначить перспективу и области света и тени. Подобно методам рисования, описанным выше, этот метод рисования развивает уверенность и скорость рисования, а также побуждает ваши глаза, руки и мозг работать вместе. Рисование непрерывными линиями лучше всего работает при глубоком наблюдении за объектом без вмешательства вашего мыслящего ума. По данным Smithsonian Studio Arts:

… рисование непрерывных линий на самом деле является очень мощным способом создать произведение, которое одновременно является резким и плавным, репрезентативным и абстрактным, рациональным и эмоциональным.

Упражнения для непрерывного рисования линий : Этот метод рисования отлично подходит для альбомов и рисования с натуры. Это может быть отличным начальным занятием, когда рисунки создаются на большой недорогой бумаге, которую можно сканировать / редактировать / обрезать и использовать в других целях в ваших проектах.

Страница альбомов A Level Art Люси Фенг из колледжа шестого класса Херефорда, Херефордшир, Великобритания:

Эта красивая страница из альбома для рисования содержит несколько непрерывных линейных рисунков, сделанных из первых рук.

Чертеж контура

Определение: контурный рисунок показывает контуры, формы и края сцены, но опускает мелкие детали, текстуру поверхности, цвет и тон («контур» по-французски означает «контур»). Согласно Википедии:

Цель контурного рисования - подчеркнуть массу и объем объекта, а не детали; акцент делается на очерченной форме объекта, а не на мелких деталях.

Иллюзию трехмерной формы, пространства и расстояния можно передать в контурном рисунке за счет использования различной толщины линий (более темные линии на переднем плане / более светлые линии на расстоянии) и перспективы.

Упражнения по рисованию контура : Использование одной только линии устраняет проблему применения тона, цвета и материалов; вместо этого фокусирует внимание исключительно на форме и пропорциях. После завершения разминки, например, слепых и жестовых рисунков, более медленные, более формальные контурные рисунки могут стать отличным способом начать более реалистичное представление вашего предмета. Контурные рисунки, которые периодически используются в проектах, могут быть полезны учащимся, которым нужно работать быстрее.

Контурный рисунок Ultima Thule :

Современные линейные рисунки от Ultima Thule: на этом рисунке есть четкий контраст между резкими черными линиями и капающим зеленым. Применение цвета к одной области создает драматический фокус.

Поперечный чертеж

Определение : Рисунок поперечного контура содержит параллельные линии, которые проходят по поверхности объекта (или исходят из центральной точки), например, те, которые появляются на топографической карте или цифровом каркасе.Линии могут проходить под любым подходящим углом (иногда под разными углами) и могут продолжаться через объекты и в фон. Поперечные контурные рисунки обычно следуют правилам перспективы, когда линии рисуются ближе друг к другу на расстоянии и дальше друг от друга на переднем плане. В этом типе рисунка иллюзия трехмерного объема создается полностью с помощью линии.

Упражнения по рисованию поперечных контуров : Это отличный способ познакомиться с объемами и трехмерными формами в вашем проекте, создавая аналитические чертежи поперечных контуров, которые подходят для альбомов или первых подготовительных листов.

Поперечный контур снаряда Мэтта Лушера:

Этот тонкий поперечный контур помогает передать ухабистую поверхность ракушки. Обратите внимание на то, что наиболее удаленные от зрителя части раковины тонкие и светлые, а самые близкие - темнее и толще. Обратите также внимание на то, как направление контурных линий соотносится с формой нарисованного объекта, при этом линии выходят наружу из центра оболочки.

Поперечные контурные рисунки руки (слева направо) Мэтью Янга, Райана Экса и Леа Даллаглио во время учебы в Государственном университете Сан-Хосе, факультет искусства и истории искусств:

Руки - отличный объект для упражнения по рисованию линий поперечного контура.Руки могут создавать интересные, сложные, изогнутые формы, как в примерах выше, и легко доступны для непосредственного наблюдения. Обратите внимание, как плотность и вес линии также помогают передать области света и тени.

Поперечные контурные рисунки Даниэля Сервина (слева) и Альфреда Манзано, выполненные во время изучения AP Studio Art в средней школе Mt Eden в Хейворде, Калифорния, США:

Эти поперечные контурные рисунки были выполнены в рамках заданий по ширине для AP Studio Art.Эти рисунки демонстрируют умное использование толщины линий с изменением веса линий, чтобы создать иллюзию тона и показать трехмерную форму.

Упражнение по рисованию контура в виде каркаса, выполненное учеником 9 класса Сонмин Ли из ACG Parnell College, Окленд, Новая Зеландия:

Контурные линии также могут быть отличным способом для учащихся создавать трехмерные формы. Эти рисунки были выполнены в рамках проекта скульптуры из папье-маше, где контурные линии представляют опорную структуру тростника.

Чертеж плоского анализа

Определение : плоский расчетный чертеж упрощает сложные криволинейные поверхности до плоских плоскостей с использованием прямых линий. Этот процесс помогает учащимся подумать о базовой структуре объектов и приводит к аналитическому рисунку, который выглядит довольно механически.

Планарный анализ. Упражнение по рисованию : Это может быть отличным вводным упражнением по рисованию, особенно если вы переходите к кубизму или абстрагированию сцен в геометрическую форму.

Портрет плоского анализа, выполненный учеником Кота Нормойла:

Симметрия и знакомство человеческого лица делают портретную фотографию отличным предметом для плоского анализа; задача преобразования сложной трехмерной формы в плоские поверхности. Обратите внимание на то внимание, которое в этом примере уделяется носу и губам.

Чертежи скульптур из проволоки

Определение : Проволоку можно разрезать и сгибать плоскогубцами для создания трехмерных «чертежей», часто приводящих к работе, заполненной плавными изогнутыми линиями.Эти проволочные скульптуры можно прикрепить к двухмерной раме или плоской поверхности, повесить в воздухе или оставить отдельно стоящими, изменяя внешний вид при перемещении зрителя по комнате. Из-за своей гибкости проволочные скульптуры часто слегка двигаются на ветру, добавляя дополнительный интерактивный элемент работе.

Упражнение по рисованию линий «Скульптура из проволоки» : Это отличное занятие для учеников средней школы и для старшеклассников, если оно имеет непосредственное отношение к вашему проекту (и не противоречит требованиям к почтовым отправлениям, для тех, кому нужно отправить работу для оценки ).Небольшие эксперименты с проволокой с использованием легкой проволоки также можно прикрепить к страницам альбомов.

Скульптуры из проволоки, выполненные учениками Эми Боннер Оливери из Колумбийской школы Аллендейл, Рочестер, Нью-Йорк, США:

Это упражнение по рисованию проволоки «Использование линии для создания пространства» выполняется учениками класса 3D Art, работая над фотографическими портретами. Наличие базового изображения для работы (это также может быть более ранний наблюдательный рисунок) значительно упрощает процесс перехода от двухмерного к трехмерному.

Штриховка, перекрестная штриховка и другие методы штриховки

Линия может использоваться не только для представления контуров, но и для придания рисунку тона (света и тени). Это можно сделать, изменив:

  • Промежуток между линиями
  • Светлота / темнота линии
  • Толщина лески

Для создания тона можно использовать множество линейных техник, как показано в таблице ниже. Общие методы включают:

  • Мелкие черточки
  • Штриховка (длинные параллельные линии под углом)
  • Штриховка (параллельные линии под прямым углом)
  • Штриховка (точки)
  • Каракули
  • Крестовины малые
  • Кружки маленькие

Угол, применяемый этими методами, может оставаться постоянным на чертеже или может изменяться в зависимости от угла и направления форм.Например, штриховка может обтекать поверхность объекта в том же направлении, что и поперечные контурные линии. Эти техники также являются отличным способом создать иллюзию текстуры (см. Нашу статью о наблюдательных рисунках).

Рабочий лист по технике линий : Рабочий лист, приведенный ниже, был предоставлен Руководством по искусству для учащихся только для использования в классе и может быть бесплатно выдан учащимся (зачислен на studentartguide.com), а также может быть опубликован через кнопки социальных сетей в нижней части страницы. эта страница.Его нельзя публиковать в Интернете, публиковать или распространять каким-либо иным образом в соответствии с нашими условиями. Полноразмерный рабочий лист для печати можно получить, щелкнув ссылку PDF ниже. Этот рабочий лист подходит для учащихся средних школ или старших классов, у которых не было опыта работы с линейной техникой.

Этот рабочий лист знакомит с рядом методов рисования линий и побуждает студентов изобретать свои собственные (например, использовать первую букву своего имени). Это позволяет студентам практиковаться в использовании этих техник и применять тон к ряду простых геометрических объектов.

Щелкните здесь, чтобы открыть рабочий лист в полном размере в формате PDF для печати.

Натюрморт, выполненный Кираной Интрарун индийскими чернилами, выполненный в 10-м классе в ACG Strathallan College, Окленд, Новая Зеландия:

В этом рисунке тушью небольшая сетка, в которой экспериментируют с различными техниками линий, была включена в левый верхний угол работы. Некоторые из них были выбраны, чтобы придать работе тон, точно воспроизводя отражение и тень. Это изображение было завершено с помощью заостренной бамбуковой палочки, смоченной черными чернилами.

Страница из альбома для набросков A * GCSE Art от Саманты Ли :

На этой странице блокнота Саманта имитирует и анализирует рисунок Винсента Ван Гога, обсуждая пригодность и уместность каждой техники. Обратите внимание, что при обучении у художников редко бывает необходимо рабски копировать всю работу; репликации небольших частей (как в этом примере) часто все, что требуется.

Художественная работа Ханны Армстронг для выпускных экзаменов GCSE:

Размер этого огромного рисунка пером динозавра Baryonyx составляет 1.2 x 2,1 метра, и на его выполнение ушло более 70 часов. Это было драматическое завершение художественного проекта для 11-х классов средней школы.

Художественные линейные рисунки

Здесь представлена ​​коллекция штриховых рисунков известных и менее известных художников, которые вдохновят учеников и учителей художественных школ старших классов. Этот раздел постоянно обновляется. Наслаждаться!

Пабло Пикассо:

Штриховые рисунки Пикассо: серия рисунков, показывающих переход от реалистичной формы к нескольким кривым линиям.Тон и детали были устранены: бык вернулся к своей сути.

Энди Уорхол:

Поп-художник Энди Уорхол известен своими яркими работами шелкографии; однако он также был безудержным рисовальщиком - часто заполняя альбомы для рисования. Он получил множество призов за рисунки, которые он делал в средней школе. На приведенных выше иллюстрациях, состоящих из слегка размытых и пятнистых черных линий, отражен типичный нестандартный стиль Уорхола. Они были выполнены с использованием базовой техники гравюры: вдавливание листов бумаги в рисунок влажной тушью, перенос изображения на второй лист.

Дэвид Хокни:

Известный художник Дэвид Хоккей создал множество штриховых рисунков - часто портретов. Он рисует молча, точно и осторожно, быстро перемещая черную ручку по бумаге. Этот портрет - снимок из жизни Хокни - называется «Юджин и Генри».

Винсент Ван Гог:

Винсент Ван Гог, наиболее известный своими постимпрессионистскими картинами, также создал более тысячи рисунков. На этом рисунке карандашом и пером «Коттеджи с женщиной, работающей на переднем плане» мы видим стилистические завихрения линий на деревьях и облаках, которые так характерны для его известных картин.Ван Гог запечатлел вихри деревьев и движение облаков и быстро и уверенно пометил свет, падающий на текстурированный ландшафт.

Леонардо да Винчи:

Эти точные анатомические рисунки известного художника Леонардо да Винчи показывают внутреннюю структуру черепа, черепа и глаза человека. Пропорции лица тщательно обозначены и задокументированы на изображении справа; рисунки с аннотациями и увеличенными деталями.

Аарон Эрли:

Поперечные контурные линии от Аарона Эрли: графитовые линии разной плотности пересекают контуры лица, четко передают эмоции, несмотря на отсутствие тона и деталей.

Питер Рут:

Современные линейные рисунки Питера Рута: серия прямых графитовых линий используется для создания изогнутой плавной абстрактной формы.

Маурицио Анзери

Современные линейные рисунки Маурицио Анзери: портрет, наложенный массой радиальных линий, скрывающих изображение внутри.

Торнвинг:

Поперечные контурные линии от Tornwing: черные линии разной толщины обтекают трехмерные формы. Сильный контраст этого рисунка создает яркое графическое изображение.

Каролина Каммингс:

Жестовые рисунки Каролины Каммингс: драматические и яркие, захватывающие формы в быстро нацарапанных, плавных линиях.

Дэниел Мазерс

Нацарапанные линейные рисунки Дэниела Мазерса: взрыв безумия черной ручкой.

Роз МакКиллан:

Чуткие линейные рисунки от Роз МакКиллан: контраст между визуализированной сиамской кошкой и сформированной белой кошкой (сформированной из нескольких светлых линий) привлекает вас в эти тихие объятия.

Ван Цзы-Тин:

Карандашные рисунки Ван Цзы-Тина: перекрывающаяся последовательность рисунков с использованием линий, приближенных к тональным границам, нанесенных на струю акрила. Потрясающий образ.

Нина Смарт:

Живописные линейные рисунки от Нины Смарт: то, что кажется абстрактным произведением из нечетких и беспорядочных линий краски, при ближайшем рассмотрении оказывается точной и пропорциональной лошадью. Эта работа была создана с помощью большой пипетки, пищевой пленки и шпателя.

Энди Мерсер:

Выразительные линейные рисунки Энди Мерсера: этот рисунок в смешанной технике содержит массу линий, которые создают иллюзию оживленной городской сцены - клубок архитектурных форм.

Vital Photography:

Штриховые рисунки от Vital Photography: это изображение было сокращено до самого основного - линий, представляющих края формы. Без какой-либо предыстории, этого набора знаков достаточно, чтобы с легкостью передать сообщение.

Дуг Белл

Нацарапанные рисунки Дуга Белла: портрет, красиво созданный из путаницы линий.

Мэтью Данн:

Штриховые рисунки Мэтью Данна: графические по своей природе, эта обезьяна, кажется, вырезана из деревянной доски или вырезана из линолеума. Белые каракули на черном фоне; открытый рот от ужаса.

Род Макларен:

Штриховые рисунки Рода Макларена: Я почти не взглянул на этот рисунок еще раз, но по какой-то причине я был потрясен этой черной каракулей, особенно когда я увидел, что это называется «рисунок поезда метро». В этом есть чудо. И ничего.Бесконечные водовороты ничего.

Андреас Фишер:

Штриховые рисунки Андреаса Фишера: Земля вращается: толстые, красочные, шарообразные живописные линии.

Николай Велтык:

Слепые линейные рисунки Николаса Велтика: шаткая, но контролируемая непрерывная линия определяет форму на этом эмоциональном рисунке.

Обморок:

Уличное искусство от Swoon: плотно сплетенная сетка линий, вырезанных из бумаги.

Лилиана Портер:

Экспериментальные линейные рисунки Лилианы Портер: возможно, этот человек царапает по небу; возможно, они держатся за гигантские каракули, как за дикий воздушный шар.В любом случае, этот рисунок типичен для работ Лилианы Портер. Весело, увлекательно и круто.

Хун Чун Чжан:

Штриховые рисунки Хун Чун Чжана: этот огромный рисунок с волосами свисает со стены и драпируется по полу. Этот впечатляющий по масштабу рисунок представляет собой идеальное изображение длинной тугой плетеной лески.

Брюс Поллок:

Штриховые рисунки Брюса Поллока: мелко переплетенная сетка линий создает замысловатый и завораживающий узор.

Дэвид Эскенази

Штриховые рисунки Дэвида Эскенази: границы пространства и все, что между ними.

Мэтт Нибур:

Штриховые рисунки Мэтта Нибура: мерцание плотно переплетенных размытых и стертых графитовых линий.

Альбрехт Дюрер:

Штриховые рисунки Альбрехта Дюрера: морж

Иль Ли:

Штриховые рисунки Иль Ли: тот, кто знал каракули синей ручкой biro, мог создать такое волшебство.

Victoria Haven:

Геометрические линейные рисунки Виктории Хейвен: аккуратные, упорядоченные линии синих акварельных цветов (заголовок: «все в целом верно») создают иллюзию архитектурной формы; скручивание, поворот пространства.

Карне Гриффитс:

Штриховые рисунки Карна Гриффитса: эта работа сплетена с линиями - тонким карандашным слоем, который выделяется из-под цвета; зазубренные вертикальные капли, стекающие к полу; тщательно протравленные брови, ресницы и волосы.

Уильям Анастази:

Штриховые рисунки Уильяма Анастази: Анастаси с завязанными глазами рисовала на стене графитом в течение часа.

Чарльз Эйвери

Штриховые рисунки Чарльза Эйвери: иллюзорное сочетание волос и перспективных линий, уходящих к горизонту, создают эффектный образ.

Вам понравилась эта статья? Вы можете прочитать 11 советов по созданию отличных наблюдательных рисунков.

Амирия была учителем искусства и дизайна и координатором учебной программы в течение семи лет, отвечая за разработку курсов и оценку работы учащихся в двух школах Окленда с высокими показателями. У нее есть степень бакалавра архитектуры, бакалавра архитектуры (диплом с отличием) и диплом о высшем образовании. Амирия - аккредитованный CIE оценщик курсовых работ по искусству и дизайну.

4.8: Штриховые рисунки - Chemistry LibreTexts

Штриховые рисунки

Структуры Льюиса могут многое рассказать нам о том, как атомы объединяются в молекулы. Они также могут быть громоздкими, особенно если мы имеем дело с очень большими молекулами. Рисование линии вместо пары точек для связывания пар электронов упрощает рисование структур. В некоторых ситуациях могут быть полезны и другие сокращения.

Поскольку органическая химия основана на соединениях углерода, нам пришлось бы рисовать букву C снова и снова, если бы у нас не было ярлыка.В линейных структурах (также иногда называемых каркасными рисунками) мы опускаем метку «C» для атомов углерода. Каждый раз, когда есть соединение между двумя связями (нарисованное в виде вершины зигзагообразной линии), атом, присоединенный к этой связи, считается углеродом, если не указано иное.

Атом в конце зигзагообразной линии также был бы углеродом, если он явно не записан как другой атом.

В дальнейшем мы не будем использовать атомы водорода в наших структурах, поскольку соединения углерода почти всегда также содержат водород.Поскольку мы знаем, что валентность углерода равна четырем, мы всегда знаем, сколько атомов водорода присоединено к каждому углероду, чтобы достичь этой валентности. Углерод с двумя втянутыми связями должен иметь на себе два атома водорода. Углерод, к которому притягивается только одна связь, должен иметь три атома водорода.

Обратите внимание, что атомы водорода обычно не пропускают, если они присоединены к гетероатомам (атомам, отличным от углерода, таким как кислород или азот).

Вы также заметите, что одиночные пары часто не учитываются, когда мы используем линейные структуры, поэтому вам придется добавить их обратно, чтобы подумать о структурах Льюиса.Добавление неподеленных пар обратно к гетероатомам в линейных структурах - хорошая привычка, потому что позже мы будем очень заинтересованы в отслеживании того, где находятся все электроны.

Ниже приводится сводка, показывающая взаимосвязь между структурами Льюиса / Кекуле, линейными структурами и сжатыми формулами для нескольких различных соединений.

Напомним, что в феноле водород, присоединенный к кислороду, был помечен линейной структурой. Иногда есть исключения в линейных структурах, в которых атомы, о маркировке которых вы, возможно, не задумывались, обычно получают метки.Наиболее частые исключения показаны ниже.

Проблема 4.8.1.

Переведите следующие сокращенные формулы в линейные рисунки.

a) CH 3 CH 2 NHCH 2 CH 3 b) CH 3 CHFCH 2 CH 2 CH 2 Класс

c) CH 2 CHOCH 2 CH 3 d) CH 3 CHClCH 2 SCH 2 CH 3

Рисование непрерывной линии

Рисунок непрерывной линии - это рисунок, на котором одна непрерывная линия используется для проявления изображения.Хотя в основном они создаются в качестве упражнения, многие рисунки непрерывными линиями могут стоять сами по себе как законченные произведения искусства.

В качестве упражнения рисование непрерывных линий заставляет художника внимательно наблюдать за воспринимаемыми линиями объекта. Хотя основное внимание уделяется описанию контуров, тени и форма также могут передаваться в зависимости от принятого подхода.

Зачем нужно создавать непрерывные линии

Помимо того факта, что непрерывный рисунок линий может быть произведением искусства сам по себе, он также является достойным упражнением для развития зрительно-моторной координации и навыков наблюдения.Как художникам, нам нужно потратить немного времени на практику, чтобы и дальше развивать свои навыки рисования.

Такие простые линейные чертежи можно создавать в любой среде и не требовать значительных временных затрат. Заполнить ими альбом для рисования можно было за считанные дни. Большинству рисунков требуется всего несколько минут, чтобы получить пользу от упражнения.

Можно использовать любой инструмент для нанесения разметки, но чаще всего используются ручки, маркеры и графитовые карандаши.

«Правила» непрерывного рисования линий

Хотя никогда не должно быть набора правил для создания искусства, есть несколько параметров, которые сделают упражнение по рисованию наиболее эффективным.

Первое, что вы должны осознать, это то, что ни один рисунок не будет идеальным. При непрерывном рисовании линии недостатки будут очень четкими. Однако часто именно эти недостатки делают рисунки такими визуально интересными. Поэтому вместо того, чтобы избегать недостатков знака, примите их и позвольте им добавить немного характера к конечному результату.

Хорошо, теперь к "правилам" ...

  1. Положив ручку или карандаш на поверхность, не удаляйте их, пока рисунок не будет завершен.Ваша цель - описать предмет одной единственной линией. Местами он может становиться толще и тоньше, но никогда не должен ломаться.
  2. Попробуйте двигать рукой с той же скоростью, с которой вы наблюдаете за объектом глазами. Это поможет создать более точные пропорции и формы. Но помните, совершенство недостижимо.
  3. Не стирать. Оставьте недостатки и позвольте им стать человеческим фактором в вашей работе. (Как людей, нас привлекают артефакты, явно созданные другими людьми. )
  4. Повторить. Сделайте несколько рисунков за один присест и попробуйте разные инструменты. Вы можете обнаружить, что вам удобнее выполнять упражнение графитовым карандашом, а не чернильной ручкой, или наоборот.

* Рисование непрерывной линии немного отличается от рисования слепой контурной линии. Слепой контурный рисунок - это рисунок непрерывной линии, но художник не смотрит на поверхность рисунка, а только на предмет.

Предлагаемое упражнение

Не дайте себя обмануть.Создать успешный рисунок непрерывной линии немного сложнее, чем может показаться. Конечно, конечный результат довольно прост, но простота на самом деле усложняет задачу.

Ваш выбор предмета также играет роль. Я бы посоветовал работать с предметом, который вызовет у вас сложность, но все же имеет четкие линии и контрастные области, с которыми нужно работать. Объекты при слабом освещении могут оказаться трудными, потому что все линии могут быть нечетко видны.

Один предмет, с которым всегда приятно работать, находится с вами все время - прямо в ваших руках.Ваши руки идеально подходят для рисования, потому что они представляют собой «достижимую» проблему. Кроме того, их можно настраивать в бесконечных положениях.

В приведенном выше упражнении нарисуйте руку из трех разных положений, но держите карандаш на поверхности на протяжении всего процесса. Попробуйте нарисовать все три руки одной линией, меняя положение руки во время рисования. Помните, ничего страшного, если пропорции станут немного искаженными.

Почему практика важна

Рисование - это навык, требующий практики.Как и в случае с другими навыками, вам нужно тренировать свой ум, чтобы время от времени улучшать свой рисунок. Создание непрерывного рисования линий - отличное упражнение для этого.

Так что возьмите альбом и начните получать удовольствие, одновременно улучшая свои наблюдательные навыки.

Методы рисования линий - улучшение рисования

Методы рисования линий

Когда мы впервые берем ручку или карандаш, первая отметка на бумаге - линия. Линия ведет взгляд от одной части произведения к другой.Линия - это один из семи элементов искусства, формы, цвета, текстуры, формы, ценности и пространства.

Создает структуру, определяет форму, очерчивает контур и создает тональные вариации. Различные техники рисования линий могут привести к появлению различных шедевров благоговения, которые действительно ценны и достойны высокой оценки.

Линейный рисунок, по сути, использует отдельную линию для обозначения изменения плоскостей. Плоскость - это край, на котором соединяются две стороны объекта.Штриховой рисунок или штриховой рисунок состоит из разных линий. В мире искусства линия может быть двухмерной, трехмерной, описательной, абстрактной или подразумеваемой.

Простые линейные рисунки - важнейшие элементы изобразительного искусства. Это устраняет необходимость в затенении или цветовых градиентах, так что фокус может быть только на линиях. Простые линейные рисунки могут быть черно-белыми, но не обязательно. Они могут быть как эскизами, так и законченными произведениями искусства.

Жизненное значение штрихового искусства не ограничивается только картинами и рисунками.Его горизонты также простираются на скульптуру и фотографию. Например, скульпторы используют линии, смешивая материал с различными формами, или фотографы создают предполагаемую линию через угол обзора своей камеры.

История свидетельствует о значении простого рисования линий в искусстве. Многие невероятные художники создали влиятельное искусство, используя линию как главное средство визуального восприятия.

Древняя скульптурная группа Лаокоон и его сыновья, находящаяся в музеях Ватикана в Риме, представляет собой изумительное искусство, которое сильно повлияло на художников того периода, которые использовали подразумеваемые линии для создания гармоничных композиций в скульптуре, рисунке и живописи.

Замечательная работа Леонардо да Винчи «Леда и лебедь» отражает великолепную и детальную работу по созданию формы и размера. Одна из самых известных работ Анри Матисса «Танец» во многом опирается на созданные им контуры. Смелый плоский цвет и яркие очертания породили прекрасное произведение искусства, которое оставляет неизгладимое впечатление в умах людей.

Познакомившись с краткой теорией простого рисования линий, давайте приступим к реализации этого фантастического искусства, научившись рисовать линии лица.

Линейный рисунок лица

Чертеж слепого контура

Лицо - самая выразительная часть всего человеческого тела. Изобразить черты лица вместе с эмоциями на бумаге может быть довольно сложной задачей. Пошаговый подход может помочь художникам сосредоточиться на мельчайших деталях, чтобы добраться до конечного пункта, радуя глаз.

Pro Совет: Было бы полезно использовать синий карандаш HB. Будьте осторожны, используйте карандаш осторожно и не нажимайте на него сильно.Чем темнее отпечатки, тем сложнее будет стереть подслои / вспомогательные линии.

  1. Начните с двух кругов Начните с создания двух перекрывающихся кругов . Точка пересечения этих кругов определит положение глаза. Оттуда проведите вертикальную линию вниз по кругу, которая составит основу головы человека. Вы также можете поэкспериментировать с кругами разного размера, чтобы получить разные размеры головы. Вы можете использовать более сжатые круги для более широкого и пухлого лица, а можете использовать более вытянутые круги для более длинной формы головы.
  2. Рисование вспомогательных линий на грани. Нарисуйте две линии с каждой стороны круга. Это подскажет вам, где будут отдыхать глаза и скулы. От центра пересечения нарисуйте равнобедренный треугольник и отметьте, где вы хотите держать рот. Теперь нарисуйте два других треугольника для глаз, их кончик направлен внутрь к кончику треугольника, нарисованному для носа. Это также поможет вам найти брови и глазницы.
  3. Сосредоточьтесь на выравнивании функций. Всегда сосредотачивайтесь на том, чтобы глаза, нос и рот находились в одной плоскости лица. Это поможет вам избежать странного финального дизайна. Вы можете представить, что элементы обернуты вокруг цилиндра, чтобы иметь естественную кривую. Верхнюю часть брови и низ носа следует расположить так, чтобы они могли совпадать с ухом. Выравнивание элементов путем изображения их обернутых вокруг цилиндра дает более естественный вид, чем плоский дизайн.
  4. Нарисуйте глаза. Глаза - самая выразительная часть человеческого лица.Сфокусированный и насыщенный взгляд будет иметь большое значение. Обозначьте надбровную дугу, протянув переносицу за веки.
  5. Нарисуйте брови вдоль надбровной дуги. Чтобы обозначить тень от века, нарисуйте верхний глаз более толстой линией и добавьте источник света для более естественного вида. В то время как более длинные брови будут более женственными, густые густые брови подчеркнут мужественность.
Чертеж дополнительных элементов
  1. Нарисуйте нос . От внутренних уголков глаз проведите две прямые линии вниз. Они будут вести себя как ориентиры для носа и будут определять его ширину. Теперь нарисуйте нос в созданном прямоугольнике. Начните с рисования диагонали ромба для кончика носа. Далее проиллюстрируем ноздри. Добавьте толщину линии и тени к нижней части носа.
  2. Нарисуйте губы. От центра каждого глаза нарисуйте две вертикальные линии, чтобы обозначить внешнюю границу губ. Под носом расположите равнобедренный треугольник, вытяните его так, чтобы его кончик касался носа.Проведите горизонтальную линию через центр этого треугольника и, взяв ее за основу, нарисуйте форму, идентичную луку купидона. Можно поэкспериментировать с разной формой губ. Вы даже можете попытаться передать ее через губы, чтобы вовлечь фигуры в разговор.
  3. Закончить волосами. Помня о том, что волосы важнее кожи головы, начните с создания основной формы волос. Теперь придайте направление волосам, проведя штрихами вниз по макушке. Нарисуйте форму волос с более толстыми внешними линиями и более тонкими внутренними линиями.Вы можете добавить немного веса нижней части волос с помощью завитков для более естественного вида. Вы можете попробовать разные прически для своей фигуры по своему желанию.
  4. Мужское и женское лицо имеют разные пропорции. Мужские и женские пропорции существенно различаются. Вы можете следовать некоторым советам, которые не обязательно являются обязательными, но могут помочь вам разработать конкретный дизайн с учетом пола. Мужское лицо угловатое и сложное, женское - мягче и округлее. У женщин более полные губы, большие глаза и округлые щеки помогут вам создать более естественный вид.
  5. С помощью ластика сотрите все вспомогательные линии, проходящие через лицо, чтобы получить окончательный рисунок.

Что такое контурная линия?

Слово ontour ’по-французски означает контур. Рисование контурных линий - это художественная техника. Рисунок контурной линии включает в себя контуры, формы и края сцены, но не включает мелкие детали, цвет и текстуру поверхности.

Основное внимание уделяется предмету, а не мельчайшим деталям. С помощью различного веса линий, таких как более темные линии на переднем плане и более бледные линии на расстоянии, может быть передана иллюзия трехмерной формы, пространства и длины.

Контурная линия - это медленное изучение анатомии модели. Для этого нужно представить, что ваш карандаш движется по модели, а не по бумаге. Если вы позволите глазам направлять руку, то полученные штриховые рисунки будут выразительными и реалистичными.

Используя одну только линию, вы можете избежать использования среднего цвета и тона и сосредоточиться исключительно на форме и пропорциях. Это открывает путь к более реалистичному изображению вашего объекта. Контурные линии могут варьироваться от упрощенных до сложных.

Контурные рисунки постоянно используются карикатуристами и иллюстраторами, и они предоставляют одни из лучших примеров контура в действии с помощью толщины линий на рисунке. Вы можете заставить объект утонуть на заднем плане или выпрыгнуть из бумаги. Контурные линии можно использовать для обозначения изменения глубины или выделения света и тени.

Пример: Контурный рисунок, выполненный Ultima Thule, демонстрирует контраст между резкими черными линиями и каплями зеленого.На всем рисунке цвет (зеленый) нанесен только в одном месте, что создает драматический фокус.

Что такое слепой контурный рисунок?

Слепой контурный рисунок - одна из самых творческих форм рисования линий. Это подчеркивает тот факт, что во время рисования вам необходимо активно присутствовать в сцене. На этом рисунке художники внимательно наблюдают за видом, каждой формой и краем. Они рисуют сцену, не глядя на бумагу.

Целью является не создание реалистичных рисунков, а создание тесной связи между глазами, руками и мозгом.Внимательное наблюдение стимулирует наше осознание тактильных ценностей, так что изображение может иметь ту же силу, что и наш объект, чтобы доставить удовольствие нашему тактильному воображению.

Рисунок

«Слепой контур» часто вызывает восхищение, так как законченное искусство редко дает мало сходства с объектом. Это практический шаг для начала, который учит уделять внимание мельчайшим деталям. Это также дает возможность избавиться от стресса и не бояться прийти к правильному результату.

Пример: Рисунок водяных лилий одного известного художника Клода Моне - прекрасное произведение искусства, которое отражает то, как слепой контурный рисунок может привести к завораживающему творению.

Почему важно рисовать слепой контур?

Ниже приведены несколько моментов, которые подчеркивают важность рисования контура слепого.

  1. Повышает навыки фокусировки.
  2. Контурное рисование улучшает координацию глаз и рук.
  3. Служит для разминки перед сеансом рисования
  4. Поскольку вам не нужно выполнять проверку качества каждой отдельной строки каждую секунду, это значительно экономит время визуализации.
  5. Это разрушает одержимость художников тем, что находится на бумаге, и вместо этого заставляет их концентрироваться на каждой грани и форме, которые они видят в объекте.
  6. Контурный рисунок усиливает внутреннее видение, поскольку художник концентрируется не только на своих глазах, но и на уме.
  7. Это помогает ученикам рисовать более реалистично, вместо того, чтобы рисовать только заученные символы.
  8. В конечном итоге это повышает осведомленность художника и помогает ему переводить между тем, что он видит, и тем, что он пишет на бумаге.

Что такое рисование поперечного контура?

Рисунок

Cross Contour состоит из линий, аналогичных тем, которые показаны на топографических картах или цифровом каркасе. В основном это параллельные линии, которые проходят по поверхности объекта или исходят из точки. Поперечные контурные линии могут быть горизонтальными или вертикальными или даже могут быть нарисованы под разными углами.

Это линии, с помощью которых движение глаза художника отражается в том, что он видит, и вокруг него. В то время как контурная линия описывает края, поперечные контурные линии в основном демонстрируют форму и объем.

Поперечные контурные рисунки не всегда должны быть механическими, но понимание счетчика перекрестий позволяет создавать впечатляющие отметки, которые придают вашим рисункам больше энергии.

Линии рисуются ближе друг к другу на расстоянии и дальше на переднем плане. Эта форма рисования линий помогает вам познакомиться с объемными и трехмерными формами.

Пример: Поперечный контур раковины, сделанный Мэттом Лушером, красиво передает неровную поверхность раковины.Части раковины, которые находятся дальше всего от человеческого глаза, должны оставаться тонкими и светлыми, а более близкие - темнее и толще.

Этот рисунок отражает то, что направление рисования контура должно относиться к объекту. В этом случае линии вычерчиваются, выступая из центра оболочки.

Рисунки Пикассо?

Пабло Пикассо был гениальным художником, чьи работы охватывают широкий спектр художественных направлений и сред. С помощью простых рисунков он создал несколько чудесных произведений искусства, которые сегодня чрезвычайно популярны среди художников. Его простые линейные рисунки были простыми, но мощными. Его шедевры, от натюрмортов и животных до человеческих форм и мифологии, включали в себя все как предмет.

Его работа «Бык» показывает, как он работал над ней постепенно, чтобы свести сложное изображение к единой плавной линии, которая все еще обладает высшей силой зверя. Его простой рисунок линий был элементарным, но впечатляющим, поскольку он создал потрясающее произведение, используя одну непрерывную линию. Это помогает новичкам рисовать непринужденно. Тем не менее, чистое искусство сначала выглядит очень простым, но при его реализации возникают свои проблемы.

Лучший урок, который преподают картины Пикассо, - это рисование без ограничений. Своим рисунком он показал своим зрителям все аспекты жизни - свет и тьму, печаль и радость и т. Д.

Пример: Одна из самых известных картин Пабло Пикассо - Герника. Герника - город на севере Испании, который подвергся бомбардировке 26 апреля 1937 года. Картина считается одной из самых ярких антивоенных картин в истории.

С момента создания этой картины было множество интерпретаций.Картина сосредоточена на двух главных персонажах: быке и лошади, которые являются существенными существами в испанской культуре. Простым, но действенным образом Пикассо выразил агонию, горе, утрату и различные эмоции, являющиеся результатами войны.

Что такое рисование одной линии?

Однолинейный рисунок, который также называют однолинейным рисунком, представляет собой вид рисунка, выполненного из одной линии. Это еще один способ для художников упростить сложный мир вокруг нас. Рисунки, созданные Пабло Пикассо, представляют собой одну из форм однолинейного рисунка.

Это включает в себя захват сложной и истинной сущности изображения всего в одной строке. Он может быть сфокусирован на такой теме, как животные, иллюстрации всего тела, портреты или эротика.

Однолинейные рисунки не нацелены на создание реалистичных творений, но они больше сосредоточены на том, чтобы дать крылья воображению художников и объектам, которые они видят по-своему, с их руками, не ограниченными профессиональными элементами.

Иногда рисунок одной линии действительно может открыть путь для создания некоторых прекрасных творений, на которые приятно смотреть и расшифровывать, но которые трудно понять лежащий в основе символизм.

Пример: Эскизы животных Пикассо являются самыми популярными среди его художественных работ и являются прекрасным примером рисования одной линией. Он создал множество однолинейных рисунков различных животных, таких как сова, собака, пингвин и т. Д., Которые представлены в поистине минималистском стиле, что также символизирует то, что они являются одними из самых дешевых репродукций для производства.

Есть много разных видов рисования одной линии в зависимости от художников, например:

  1. Сравнение гладких и грубых однолинейных рисунков.
  2. Сравнение аналоговых и цифровых однострочных чертежей.
  3. Штриховые рисунки. С цветом или без цвета.
  4. Линии рисунка с острыми углами.

Рисование непрерывной линии

Щелкните здесь, чтобы просмотреть видеоклип

Непрерывное рисование линий - еще одна творческая форма искусства, в которой рисунок формируется без его подъема.

со страницы. Другими словами, для проявления изображения используется одна непрерывная линия. Линии могут быть тоньше и толще, но никогда не должны ломаться.

Обычно используется как упражнение, так как заставляет художника внимательно наблюдать за линиями объекта. В то же время рисунки непрерывными линиями также могут стоять независимо как законченное произведение искусства.

Что такое непрерывное рисование линий?

Непрерывное рисование линий

Непрерывное рисование линий предполагает, что художник будет двигать пером непрерывно до конца и останавливаться только после завершения рисования. Наряду с краями и формами карандаш должен двигаться вперед и назад по поверхности бумаги, удваивая линии, так что рисунок создается за один раз.

Этот тип рисунка помогает художнику сосредоточиться на зрительно-моторной координации.

Непрерывное рисование линий позволяет художникам развивать уверенность и скорость рисования.

Это устраняет излишнее внимание и заботу и обучает художников применять свой мозг и навыки, чтобы добиться результата в более короткие сроки.

Непрерывное рисование линий также избавляет художников от вмешательства мыслящего ума и тренирует их сосредоточиться на наблюдении за объектом. Это помогает художникам улучшить свои навыки наблюдения, и каждый раз, когда они это делают, они укрепляют свои навыки рисования.

Это почти то же самое, что создать скульптуру предмета из проволоки, в которой линии чрезвычайно важны.

На непрерывном чертеже видны недостатки; однако эти недостатки - единственные, которые иногда делают визуальное искусство более интересным. Лучшее в непрерывном рисовании линий - это то, что его можно делать где угодно с любым материалом, образующим отметку. Конечная цель рисования непрерывных линий - достичь конечного результата без нарушения целостности.

Деятельность по непрерывному рисованию абстрактных линий

В отличие от слепого контурного рисования, непрерывное рисование линий позволяет художнику смотреть на бумагу. В конце концов, художники могут увидеть удивительные результаты из-за недостатков, которые случаются на полпути. Хотя ваши глаза видят объект, ваш разум воспринимает линии.

Начиная от рисования цветов, животных и зданий, существует множество упражнений по рисованию абстрактных непрерывных линий, которые могут стать отличным упражнением для учащихся в первые дни рисования и привести к созданию шедевра искусства.

Пошаговая процедура построения непрерывной линии

Pro Tip: Для этой задачи рекомендуется использовать перо, поскольку оно не стирается и его легко сфотографировать. Попробуйте использовать ручку, которая позволит вам легче затенять темные участки. Бумага формата A5 предпочтительнее A4, так как это займет меньше времени.

Однако на бумаге меньшего размера может быть довольно сложно добавить мельчайшие детали.

Изучив необходимую процедуру рисования непрерывных линий, вы можете применить тот же процесс для рисования нескольких объектов, таких как цветок, человеческое лицо, животные, глаз, рука и т. Д.Как начинается рисунок, какие повороты он совершает, как движется перо, полностью зависит от художников и может отличаться.

Как художник, вы являетесь руководителем искусства, которое вы создаете. Во время рисования вам просто нужно обозначить точку и начать с того же, и продолжать рисовать детали на бумаге, пока вы не закончите.

  1. Почувствуйте объект. Самый первый шаг включает в себя ощупывание объекта закрытыми глазами. Пощупайте его поверхность, края и границы. Откройте глаза и найдите время, чтобы проанализировать, где это начинается и куда идет.Какая у него форма - закругленная, плоская и т. Д. Сосредоточьтесь на том, есть ли у нее острые края или углы. Почувствуйте линию, а не цвета или форму. Прежде чем приступить к нанесению его на бумагу, нарисуйте его изображение в уме.
  2. Поднимайте перо только за конец. Самым уникальным фактором при рисовании непрерывной линии является то, что вы поднимаете ее только за конец рисунка, когда кладете перо. Если во время рисования ваша рука соскальзывает или вы устали и больше не можете продолжать, это нормально. В таких случаях рекомендуется начать с того места, на котором вы остановились.
  3. Нарисуйте контур. Вначале сконцентрируйтесь на поиске первоначального фокуса вашей точки. После этого нарисуйте контур. Будьте очень осторожны и не нажимайте сильно на кончик ручки. Есть вероятность, что при рисовании контура будут допущены ошибки. Игнорируйте их, так как они могут быть преодолены позже после затенения. Как только набросок сделан, становится легче заполнять детали. После рисования контура для фокуса изображения аналогичным образом нарисуйте контур для остальной части изображения, как элементы фона, одной непрерывной линией.
  4. Обратный путь, когда вы встречаете конец. Когда наступает момент, когда вы чувствуете, что деталь закончилась и вам трудно решить, как начать со следующего шага, рекомендуется следовать предыдущей линии до следующей точки на чертеже. Этот шаг поможет вам уместить все на рисунке. Также возможно, что вы можете ошибаться. Вам не нужно сильно беспокоиться, так как после шага затенения ошибки не будут видны. Поэтому всегда старайтесь делать контуры как можно более легкими и плавными.
  5. Затенение. Нажимайте, чтобы различать более плотные и мягкие оттенки. Заштрихуйте все темные области, чтобы придать рисунку должный оттенок. Чтобы придать блеску основному объекту и сделать его элементом фокуса, усилите его очертания.

Иногда окончательный рисунок может не соответствовать вашим ожиданиям и казаться немного беспорядочным, но это поможет вам преуспеть в рисовании в долгосрочной перспективе. Когда вы рисуете то же самое во второй раз, вам будет намного удобнее.Количество замкнутых повторяющихся фигур, которые естественным образом встречаются на чертеже, придает единый вид непрерывному рисунку перекрывающихся линий.

Ниже приведены конкретные рекомендации, которые могут быть эффективны при рисовании непрерывных линий.

  1. Всегда используйте орудие, позволяющее леску свободно течь.
  2. Держите инструмент для рисования в тесном контакте с бумагой.
  3. Начните с определения основных контуров объекта.
  4. Сосредоточьтесь на том, чтобы воспринимать только те линии, которые видны на объекте.Сюда входит область контрастных значений. Например, во время непрерывного рисования коня линия может состоять из белых волос на морде лошади.
  5. Уделите достаточно внимания и опишите как края, так и внутренние формы.
  6. Используйте непрерывные перекрывающиеся линии и меняйте их вес.
  7. Хотя достичь совершенства сложно, движение руки с одинаковой скоростью может помочь вам создать более точные пропорции и формы.
  8. Попробуйте повторить рисунок с помощью разных инструментов, чтобы найти то, что вам больше всего подходит.Например, вам будет удобно использовать графический карандаш вместо чернильной ручки.
  9. Петля и зигзаг, чтобы вернуться к различным областям рисунка и создать больше деталей.
  10. Пусть ваши руки будут направляться глазами, а не наоборот. Непрерывное рисование линий связано с восприятием и синхронностью.

Заключение

Линия - это основа визуального искусства, и различные техники рисования линий помогают художникам реализовать визуальный дизайн на собственном опыте.Линии в искусстве позволяют создавать лучшие текстуры, что приводит к тому, что мы называем современными шедеврами. Современное искусство сегодня неполно без линий. Традиция простого рисования линий продолжается в скульптурах и живописи, созданных передовыми художниками.

Техника рисования линий может помочь художникам улучшить свои навыки рисования и произвести сильное впечатление на умы людей этого мира с помощью формы искусства, которая навсегда останется на страницах истории.

Этот пост содержит партнерские ссылки.

Этот сайт получает комиссионные, если вы покупаете товары у розничных продавцов после перехода по ссылке с нашего сайта. Ян Уолш является партнером Amazon и зарабатывает на соответствующих покупках.

Бесстрашные однолинейные рисунки Пикассо

Представьте себе человека, который частично ослеплен цветом, но действительно увлечен искусством и дизайном. Это был мой лучший друг в Школе графического дизайна. Он присутствовал при изучении основ нашего курса (читайте исследования цветового круга), пытаясь отличить средне-зеленый от средне-синего, в то время как я (тоже частично смеясь) помогал ему найти правильный тон.Позже и он, и я узнали, что мы очень заботимся о цветовом спектре, но мы также хвалили монохромные, минималистичные композиции, такие как некоторые из однострочных рисунков Пикассо.

Конечно, не все остроты необходимы в таком минималистском стиле, как Le Pingouin Пикассо. И есть преимущества максимализма: вы можете достичь очень грандиозного стиля, нанося на карту тени вашей композиции и позволяя вашей единственной линии сходить с ума, чтобы работать со шкалой тонов, увеличивая частоту линий на пространство.

Техника рисования непрерывной линией состоит из начала и завершения части за один присест: после того, как рисунок касается бумаги, карандаш поднимается над ним только после того, как рисунок закончен.

Глядя на работы Пикассо, можно сделать вывод, что он всегда искал различные подходы для новаторских описаний форм. Это может быть гениальное объединение трехмерных объектов в, ну, все еще трехмерные темы, размещенные на двухмерных средах в его кубистских работах, или использование творческих потоков и пространственного интуитивизма для его острот.

Уменьшать, уменьшать и уменьшать больше

Однострочные рисунки Пикассо сводятся к уменьшению сложного изображения до единой, но все же мощной плавной линии.

О голуби!

Пикассо вырос, обучаясь у своего отца, художника, немного помешанного на голубях.

Голубь мира

Голубь мира был заказан в качестве логотипа Первой Международной конференции мира в Париже в 1949 году. Вдохновением послужил голубь, подаренный его другом и соперником Анри Матиссом.

Серия животных

Итак, я поделюсь с вами самыми крутыми (на мой скромный взгляд) однострочными рисунками Пикассо. Не все из них изготавливаются на непрерывной линии, но все они производятся на одной линии. Начнем с серии «Животные»:

Большой урок Пикассо

Пикассо был в парке, когда неизвестная женщина попросила у него ее портрет. Она была ошеломлена результатом и сходством и спросила, сколько она должна ему, на что он ответил:

«5 долларов.000 ”.

«Но это заняло у вас всего 5 минут!» она говорит.

«Нет, мам. На это у меня ушла вся жизнь ».

Мне потребовалось некоторое время, чтобы быть таким же уверенным, как Пикассо, и назначить разумную цену за свои работы. Хочу поделиться с вами «22 идеями, чтобы повысить вашу уверенность в себе». Проверить это.

Более однолинейные рисунки Пикассо

Современные художники, рисовавшие одной линией

Конечно, однолинейные рисунки Пикассо стали источником вдохновения для многих художников и дизайнеров.Итак, давайте посмотрим на творческое использование однострочных иллюстраций:

The Iconic Sneakers от Differantly

Я скажу вам, что нужно много смелости и тяжелой работы, чтобы упростить, затем снова упростить, а затем сделать это снова и снова. Эти рисунки совершенно бесстрашны; им не хватает условностей и традиционализма.

Я хотел особо упомянуть французский дуэт, создающий удивительные вещи между Парижем и Берлином: DFT или Differantly. Я особенно восхищаюсь их игривыми иллюстрациями «Iconic Sneakers», где они суммируют конструктивные особенности кроссовок, которые мы все любим, в единую непрерывную линию.

Графическая теория струн

У российского графического дизайнера и иллюстратора Саши Ленд есть несколько классных однолинейных рисунков, особенно из серии «Теория струн».

One-Liner Botanical Series

И последнее, но не менее важное: я не могу не упомянуть, что мы в Elumina также использовали технику рисования для создания плакатов, вдохновленных природой.


Хотите еще вдохновения?

Преданный дизайнер создал «Плакат в день» для каждого дня в году.

Проверить это

Рисование линий PNG изображений | Векторные и PSD файлы

  • люди профессии

    2083 * 2083

  • городское здание высотное здание проект

    2200 * 2200

  • непрерывный рисунок линии мальчик читает книгу векторные иллюстрации минималистская концепция образования вернуться к теме шхола 260919n

    4667 * 4667

  • рисунок вектора иллюстрации глаза на белом фоне

    1200 * 1200

  • держась за руки красная линия рисунок линии валентинки

    1200 * 1200

  • рисунок линии городские здания

    2200 * 2200

  • абстрактная минималистская линия оставляет непрерывную линию

    1200 * 1200

  • черно-белая роза цветок линия рисования линии искусства

    1200 * 1200

  • рисованной черной линии рисованной пищи овощной чеснок чеснок зубчик элемент

    1200 * 1200

  • Цветочный рисунок

    2000 * 2000

  • непрерывный рисунок одной линии женщины минимализм вектор рисованной эскиз вектор девушка lineart простота стиль

    3967 * 3967

  • тюльпан непрерывный рисунок линии иллюстрации вектор элегантность дизайн иллюстрация ботанического растения

    3967 * 3967

  • непрерывный рисунок одной линии руки, держащие сердце на белом фоне черная тонкая линия руки с вектором изображения сердца

    5000 * 5000

  • рисунок золотой линии цветочный завод

    1200 * 1200

  • непрерывный рисунок одной линии абстрактного лицо минимализм и простота векторные иллюстрации минималистский рисованный эскиз lineart

    3967 * 3967

  • непрерывный рисунок одной линии вилки, ложки, ножи, тарелки и вся столовая и кухонная утварь может использоваться для логотипов ресторана, тортов и других черно-белых векторных иллюстраций

    5000 * 5000

  • минимальная отрисовка линии st line абстрактная женщина

    1200 * 1200

  • линия рисовать цветы декоративные ресницы абстрактная женщина

    1200 * 1200

  • любовь непрерывная любовь день святого валентина декоративная линия рисовать линии

    1200 * 1200

  • рисование одной линии музыкальных нот изолированные векторный объект непрерывная простота линейный дизайн знаков и символов

    3967 * 3967

  • NEW

    абстрактный рисунок линии фотограф фотографирует камеру

    1200 * 1200

  • линия рисовать абстрактная женщина и букет

    1200 * 1200

  • рукописный непрерывный рисунок одной линии человека писать на бумаге чернильной ручкой минималистичный дизайн

    3967 * 3967

  • векторный рисунок непрерывной линии книги образовательная идея концепция минималистский дизайн

    4667 * 4667

  • женское лицо с плюмерией f искусство непрерывная абстрактная рука нарисованный минимализм рисунок линии

    3967 * 3967

  • пара, держащая руки день святого валентина рисунок линии

    1200 * 1200

  • элегантный абстрактный рисунок линии растение цветы

    1200 * 1200

  • изогнутый рисунок линии

    1200 * 1200

  • рисование линий чайный лист зеленый чай

    2000 * 2000

  • НОВИНКА

    микрофон рисования линий всемирные новости день свободы

    1200 * 1200

  • непрерывный рисунок векторной линии цветка розы

    4000 * 4000

  • влюбленная пара с непрерывным рисованием одной линии векторные иллюстрации

    4000 * 4000

  • рисование линии вектор минималистичный рисунок бабочки непрерывной линии

    1200 * 1200

  • грустный человек рисование одной линии векторные иллюстрации минималистичный дизайн

    2400 * 2400

  • сплошной ли ne рисунок ласточки птица летит минимализм

    4667 * 4667

  • земля глобус линии искусства непрерывный рисунок одной линии вектор минималистский дизайн

    2400 * 2400

  • держась за руки любовь красная линия валентинка рисунок линии

    1200 * 1200

  • букет цветов черно-белое растение рисунок линии завод

    1200 * 1200

  • новый

    голубой рисунок линии цветок instagram история границы

    1200 * 1200

  • группа офисных работников обсуждает проект концепция работы в команде непрерывный рисунок одной линии вектор минималистский дизайн

    4000 * 4000

  • непрерывный рисунок одной линии женщин или девочек в платке под названием хиджаб модный стиль мусульманская девушка

    4000 * 4000

  • цветок черно-белое растение линия рисования

    1200 * 1200

  • непрерывные линии рисунков молодая женщина чувствует себя грустно, усталой и обеспокоенной депрессией в проблемах с психическим здоровьем, неудачах и концепциях горя, изолированных на белом фоне

    5000 * 5000

  • непрерывный рисунок линий рук и любви

    4000 * 4000

  • непрерывный рисунок линии закона символ весового баланса

    3967 * 3967

  • непрерывный рисунок одной линии рукописного ввода ручкой на бумаге векторной иллюстрации рисованной минимализм

    4667 * 4667

  • розовое золото рисунок линии растение цветок

    1200 * 1200

  • NEW

    рисование линий красоты женское лицо векторного

    1200 * 1200

  • непрерывный рисование одной линии идея символа лампочки и творчество на белом фоне минимализм дизайн

    3934 * 3934

  • концепция романтической пары в любви непрерывной линии рисования векторных иллю stration

    4000 * 4000

  • рисунок изогнутой линии

    1200 * 1200

  • рисунок одной линии кофе и рукописный ввод на бумаге

    5001 * 5001

  • рисунок линии цветы цветок лилии

    2448 * 2902

  • черно-белые рисованные цветы рисование линий

    2000 * 2000

  • монстера деликатесное растение оставляет непрерывный рисунок одной линии минималистский дизайн простой стиль минимализма на белом фоне

    4000 * 4000

  • рука давая цветок одна линия рисования вектор непрерывная линия искусства пары романтический минималистский дизайн

    4000 * 4000

  • непрерывный рисунок линии женщины, сидящей с ноутбуком случайная молодая девушка, выполняющая внештатную работу

    3967 * 3967

  • рисование линий листья зеленого чая

    2000 * 2000

  • непрерывный рисунок розы

    4000 * 4000

  • непрерывный рисунок одной линии, вилки, ложки, ножи, тарелки и вся посуда для еды и приготовления пищи, может использоваться для логотипов ресторанов, баннеров, тортов и других черно-белых векторных иллюстраций

    5000 * 5000

  • непрерывный рисунок линии векторный набор милый кактус черно-белый рисунок комнатных растений, изолированных на белом фоне кактус в горшке одной линии рисованной иллюстрации

    4000 * 4000

  • абстрактная женщина в шляпе рисовать линии

    1200 * 1200

  • непрерывный рисунок одной линии векторная иллюстрация розы цветок минималистский дизайн концепция минимализма

    4000 * 4000

  • рисованной черно-белые линии рисунок женское свадебное платье иллюстрации

    1200 * 1200

  • запутанный человек непрерывный рисунок одной линии векторные иллюстрации

    2400 * 2400

  • сплошное экзотическое растение монстера один минималистичный дизайн для рисования линий

    4000 * 4000

  • Что означает «линия» в рисовании и зарисовке?

    «Линия» - один из семи элементов искусства, и некоторые утверждают, что это самый важный. На самом деле вы знаете, что такое линия и , но когда дело доходит до искусства и рисования, определение может быть немного сложнее.

    Что такое «линия»?

    Знаменитый швейцарский художник Пауль Клее (1879-1940) дал линии лучшее на сегодняшний день описание: « Линия - это точка, которая пошла на прогулку ». Это такое правдивое заявление и немного мудрости, которые вдохновляли поколения в их стремлении к искусству. Тем не менее, мы должны стать немного более формальными.

    Линия - это самый простой дизайнерский «инструмент», на который опирается почти каждое произведение искусства.Линия имеет длину, ширину, тон и текстуру. Он может разделять пространство, определять форму, описывать контур или предлагать направление.

    Вы можете найти черту в любом виде искусства. Есть, конечно, штриховые рисунки, и даже самая абстрактная живопись использует линию в качестве основы. Без линии нельзя выделить формы, нельзя предложить текстуру, а тон не может добавить глубины.

    Почти каждая сделанная вами отметка представляет собой линию, если, конечно, это не точка. Группа линий (или точек) может образовывать форму, а серия линий (или точек) может составлять узор.

    Типы линий

    Художники постоянно используют слово «линия», и оно используется в самых разных контекстах. Тем не менее, каждое из них основывается на основном определении линии.

    • Вес линии - Используется для описания силы линии или ее яркости или темноты на бумаге.
    • Horizon Line - Регулирует высоту глаза зрителя. Это наиболее очевидно в пейзажах, но может быть применено и к другим объектам.
    • Ортогональная линия - Используемая при рисовании в перспективе ортогональная линия - это линии, которые доходят до точки схода и сходятся в ней.
    • Подразумеваемая линия - Возникает, когда вы продолжаете линию после небольшого разрыва, и эта линия движется в том же направлении.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
