Кровельный материал Ондулин: монтаж и характеристики

Ондулин является разновидностью еврошифера родом из Франции и представляет собой битумные волнистые листы, состоящие из волокон органического происхождения, пропитанных битумом и плотно спрессованных в единую конструкцию. Толщина листов Ондулина составляет около 3мм. Благодаря волнистому профилю, характеристикам и составу кровельный материал имеет отличные показатели к механическим воздействиям. На сегодняшний момент на строительном рынке можно встретить еще одну популярную марку еврошифера – Nuline (Нулайн) производства США. Несмотря на неоспоримое сходство – это два разных материала, имеющих различия в габаритах. В остальном сегодняшняя статья будет актуальна для любых видов битумных волнистых кровель.

Характеристики и комплектующие Ондулина

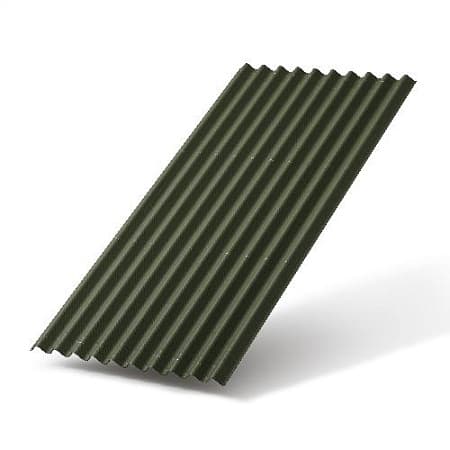

Ондулин выпускается стандартных размеров: длина листа – 2000 мм, ширина – 950 мм. Высота волны – 36 мм. Вес листа составляет 6,4 кг, его толщина – 3 мм.

Как и любой кровельный материал, еврошифер имеет необходимые доборные элементы. К основным комплектующим, без которых не обходится практически ни один монтаж Ондулина относятся конек, щипец, ендова и кровельные гвозди.

Конек и щипец используются для изоляции внешних углов скатов крыши, а также в качестве торцевых планок для защиты от попадания ветра, снега или дождя в кровельный пирог со стороны фронтона здания. Ендова закрывает внутренние углы скатов. В качестве крепежа листов к обрешетке применяются специальные гвозди с шляпкой в цвет кровли. Для удобства и герметичного монтажа прилагаются дополнительные элементы, такие как покрывающий фактур, карнизный короб, заполнитель карниза, вентиляционная труба и кровельный вентилятор.

Покрывающий фартук предназначен для герметичного соединения листов Ондулина с вертикальными плоскостями: стеной или дымовой трубой прямоугольного сечения. Карнизный короб выполняет роль дополнительного изолирующего элемента в карнизной части крыши. Для максимальной защиты от атмосферных осадков, насекомых или птиц вместе с ним устанавливают заполнитель карниза. Также для устройства Ондулина предусмотрены элементы для выхода вентиляционной трубы из крыши и вентиляции подкровельного пространства. Вентиляционная труба и кровельный вентилятор (по аналогии с фартуком) уже имеют основание, повторяющее профиль битумного волнистого листа, что позволяет установить элементы с кровлей максимально герметично.

Состав Ондулина

Конструктивно еврошифер представляет собой волнистый облицовочный лист из картона или стеклохолста, пропитанного битумом. Виды профилирования и варианты расцветки могут быть самыми разными. Независимо от материалов основы и отделки, срок службы еврошифера гарантированно достигает 15 лет. Окраска облицовочных листов высокопрочным акрилом производится одновременно с пропиткой резиново-полимерным битумом под воздействием высоких температур и давления. Наиболее распространенные цвета Ондулина, представленные на отечественном рынке – коричневый, красный, зеленый и черный.

Расчет Ондулина на крышу

Зная габариты листа еврошифера, рассчитать его количество не составит труда. При полной ширине листа 950 мм, рабочая составит в среднем 850 мм. Учитывая поперечное перекрытие листов, рабочая высота составит порядка 1800 мм при полной 2000 мм. Таким образом получаем полезную площадь одного листа Ондулина – 0,85х1,8 м = 1,53 кв.м. Теперь, поделив общую площадь крыши на рабочую площадь листа, получим необходимое количество битумных листов. Такой способ расчета применим, поскольку у представленной кровли при дальнейшем монтаже можно использовать обрезки и практически минимизировать отходы материала. Что нельзя сказать о металлочерепице: остатков кровли будет значительно больше.

Монтаж Ондулина своими руками

Сложности в устройстве данного кровельного материала возникнуть не должно. Основное правило монтажа кроется в обрешетке и в том, что каждый лист обязательно крепится 20 гвоздями. Здесь не следует проявлять лишнюю фантазию, монтируется всё строго по инструкции производителя.

Резку листов лучше всего осуществлять при помощи ножовки по дереву или электролобзика. Не используйте болгарку, поскольку она может расплавить битум!

Кровельный “пирог” мало чем отличается по своему устройству от других материалов. Для холодной и утепленной конструкции необходимо осуществить вентилируемый зазор между пленкой гидроизоляции и еврошифером благодаря установке контр-рейки вдоль всей стропильной системы.

Обрешетка под Ондулин

Некоторые мастера увеличивают шаг обрешетки, что приводит к провисанию и деформации материала. Итак, правильная обрешетка – залог успешного монтажа Ондулина. Например, при угле ската крыши 10-15° шаг брусков обрешетки должен быть 450 мм по осям, боковой нахлёст листов составлять одну волну, концевой нахлёст – 200 мм. Нажмите на изображения, чтобы подробнее ознакомиться с 3 вариантами устройства правильной обрешетки, а также продольного и поперечного перекрытия листов при различных уклонах крыши.

Гвозди входят в комплект поставки, поэтому не следует экономить на них: следуем правилу – 20 штук на лист. Удобство волнистой кровли заключается еще и в том, что устанавливать ее можно поверх старых крыш, покрытых, например, шифером. Прежние стропила вес выдерживают. В среднем Ондулин весит не более двухсот килограмм на всю конструкцию, так что показатели в норме.

Начало работы

В первую очередь в самой нижней части крыши устанавливаем карнизный короб, поверх которого прокладываем заполнитель карниза, а уже потом поверх монтируем волнистые листы. Далее следует укладывать продольные линии обрешетки (контробрешетка), например, расстояние 4 волны, брусья укрепляются саморезами. При укладке поперечной обрешетки измеряется необходимое расстояние между серединами (осями) брусьев. Можно сначала сделать парочку заготовок, а потом уже по ним измерять и изготавливать остальные. Поперечные брусья прочно крепятся 7-ми сантиметровыми шурупами.

Чтобы закрепить ветровые планки, с торцов крыши монтируются брусья-боковины. Не следует забывать про них.

Листы кровли из Ондулина на вес всего 6 кг и их можно крепить даже одному, без помощников. К тому же они прочные – можно аккуратно ходить при необходимости в момент монтажа. Но лучше закрепить по скату деревянную лестницу и передвигаться по ней. Стелить и укреплять листы Ондулина надо с крайней (ветровой) стороны, ни в коем случае не наоборот. Самое важное, уложить первый лист по всем требованиям, остальные уже будут подстраиваться под него. Лист укладывают у нижнего края, в соответствии с сигнальной нитью края крыши, которая натягивается заранее. Правый же край листа следует выводить за край старой крыши на одну волну дальше – специально для удобства крепежа ветровой планки (щепца или конька).

Для резки кровельного материала подойдет обычная ножовка по дереву. Лучше использовать ручной способ, т.к. в составе Ондулина присутствует битум. Любой электроинструмент или его насадки (пилы, диски) могут быстро прийти в негодность.

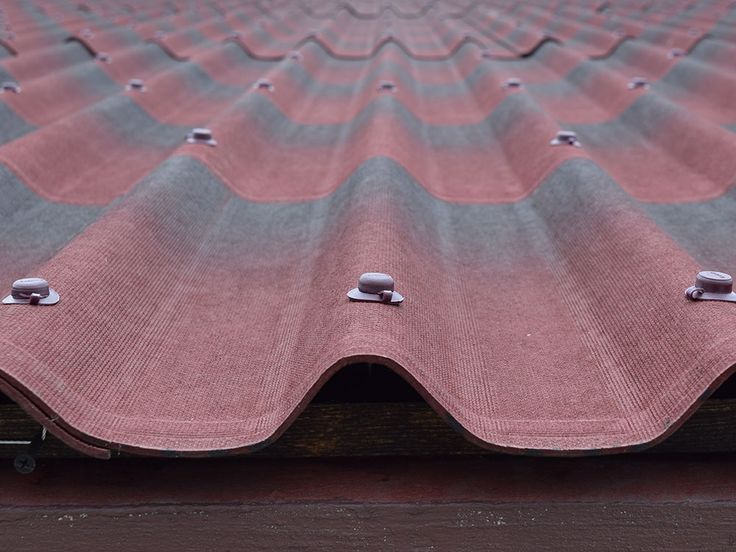

Теперь забиваем гвозди. Строго в первую очередь два гвоздя по углам снизу листа и один справа сбоку. Дальше пробиваем средние гвозди по нижней линии листа, потом все остальные в каждую волну. Лист нельзя натягивать вдоль обрешетки, он должен лежать свободно. Иначе есть опасность деформации.

Достоинства и недостатки кровли

Как и любой кровельный материал, битумный вид имеет ряд как положительных, так и отрицательных качеств. Рассмотрим по порядку. Плюсы еврошифера:

Экологическая безопасность. В составе еврошифера нет ни асбеста, ни каких бы то ни было других потенциально опасных для здоровья человека минеральных веществ.

Эластичность. За счёт повышенной гибкости этот облицовочный материал не переламывается при сгибании и не покрывается вмятинами под воздействием механических ударов. Кроме того, он не раскалывается при вбивании гвоздей, не крошится, легко режется и не поддаётся гниению.
Доступная цена. Низкая стоимость исходного сырья и незначительный вес еврошифера позволяют значительно экономить как на самом строительном материале, так и на его укладке. Монтаж Ондулина без труда может произвести один человек.
Удобство монтажа. Использование еврошифера сокращает сроки выполнения кровельных работ приблизительно в 2 раза. Для монтажа Ондулина не требуется никаких специализированных инструментов. Еврошифер можно укладывать как на обрешётку, так и на сплошное старое кровельное покрытие.
Шумоизоляционные свойства из-за наличия битума, благодаря которым многие застройщики отдают предпочтение этому материалу.

Теперь о недостатках Ондулина:

Если с экологической точки зрения битумные листы имеют необходимые сертификаты безопасности, то с функциональной далеко не идеальны. При воздействии солнечных лучей от еврошифера исходит неприятный запах битума, который вряд ли придется по душе при, например, обустройстве на крыше мансардного этажа.
Несмотря на свою эластичность и гибкость еврошифер неблагоприятно переносит испытания в виде резких перепадов температур. Особенно это заметно в зимне-весенний период: спустя несколько сезонов можно наблюдать появление небольших трещин на листах. Связан данный процесс с хрупкостью битума в холодное время года.
Еще одним важным минусом Ондулина как битумосодержащего материала считается пожаробезопасность. Еврошифер имеет необходимые требования пожаробезопасности, но самого низкого (пятого) класса. При высокой температуре (выше 200 градусов) кровля способна воспламеняться и в дальнейшем поддерживать горение.

Надеемся, что подробное описание кровельного материала поможет Вам в последующих этапах строительства, в частности возведении крыши и устройстве кровли своего дома.

Кровельный материал Ондулин: монтаж и характеристики

Новости

20 июля, 2020
Опубликовано admin

20 Июл

Ондулин является разновидностью еврошифера родом из Франции и представляет собой битумные волнистые листы, состоящие из волокон органического происхождения, пропитанных битумом и плотно спрессованных в единую конструкцию.

Толщина листов Ондулина составляет около 3мм. Благодаря волнистому профилю, характеристикам и составу кровельный материал имеет отличные показатели к механическим воздействиям. На сегодняшний момент на строительном рынке можно встретить еще одну популярную марку еврошифера – Nuline (Нулайн) производства США. Несмотря на неоспоримое сходство – это два разных материала, имеющих различия в габаритах. В остальном сегодняшняя статья будет актуальна для любых видов битумных волнистых кровель.

Характеристики и комплектующие Ондулина

Размеры листа Ондулина

Комплектующие Ондулина

Для удобства и герметичного монтажа прилагаются дополнительные элементы, такие как покрывающий фактур, карнизный короб, заполнитель карниза, вентиляционная труба и кровельный вентилятор.

Дополнительные элементы Ондулина

Покрывающий фартук предназначен для герметичного соединения листов Ондулина с вертикальными плоскостями: стеной или дымовой трубой прямоугольного сечения.

Карнизный короб выполняет роль дополнительного изолирующего элемента в карнизной части крыши. Для максимальной защиты от атмосферных осадков, насекомых или птиц вместе с ним устанавливают заполнитель карниза.

Также для устройства Ондулина предусмотрены элементы для выхода вентиляционной трубы из крыши и вентиляции подкровельного пространства. Вентиляционная труба и кровельный вентилятор (по аналогии с фартуком) уже имеют основание, повторяющее профиль битумного волнистого листа, что позволяет установить элементы с кровлей максимально герметично.

Состав Ондулина

Расчет Ондулина на крышу

Теперь, поделив общую площадь крыши на рабочую площадь листа, получим необходимое количество битумных листов. Такой способ расчета применим, поскольку у представленной кровли при дальнейшем монтаже можно использовать обрезки и практически минимизировать отходы материала. Что нельзя сказать о металлочерепице: остатков кровли будет значительно больше.

Монтаж Ондулина своими руками

Сложности в устройстве данного кровельного материала возникнуть не должно. Основное правило монтажа кроется в обрешетке и в том, что каждый лист обязательно крепится 20 гвоздями. Здесь не следует проявлять лишнюю фантазию, монтируется всё строго по инструкции производителя.

Резку листов лучше всего осуществлять при помощи ножовки по дереву или электролобзика. Не используйте болгарку, поскольку она может расплавить битум!

Обрешетка под Ондулин

Нажмите на изображения, чтобы подробнее ознакомиться с 3 вариантами устройства правильной обрешетки, а также продольного и поперечного перекрытия листов при различных уклонах крыши.

Гвозди входят в комплект поставки, поэтому не следует экономить на них: следуем правилу – 20 штук на лист.

Удобство волнистой кровли заключается еще и в том, что устанавливать ее можно поверх старых крыш, покрытых, например, шифером. Прежние стропила вес выдерживают. В среднем Ондулин весит не более двухсот килограмм на всю конструкцию, так что показатели в норме.

Асфальтовые кровельные панели Ondura | Металлический профиль

Описание
Проекты
Инструкции по установке
Аксессуары

0 отзывов

УдалитьСравнить

ONDURA® Edge

ОНДУРА® Эдж

ONDURA® Edge

ОНДУРА® Эдж

ONDURA® Edge

ОНДУРА® Эдж

ONDURA® Edge

Ondura Edge входит в серию Ondura Premium. Этот новый профиль уникально разработан, чтобы напоминать металлические профили без острых краев и риска коррозии. Ondura Edge не резонирует с шумом и не излучает тепло, как металл.

Ондура Премиум Серии — это идеальное решение для кровли своими руками для навесов, гаражей, беседок, игровых домиков, собачьих домиков, курятников, домиков на деревьях, пещер для мужчин, сараев для женщин и практически любых других строений на вашем заднем дворе.

Цвета

Описание

Преимущества продукта

Уникальный профиль, подобный металлу

Не ржавеет и не подвергается коррозии, как металлическая кровля

Малый вес для удобства транспортировки и использования

Быстрая и простая установка012 Специальные инструменты не требуются

Без острых краев

Устанавливается поверх существующей черепичной кровли, настила или прогонов

Теперь с тиснением!

Тиснение действует как руководство по установке, делая ваши проекты еще быстрее и проще, чем раньше.
Перекрытие между панелями сведено к минимуму, что приводит к меньшему использованию материалов и снижению стоимости проекта.
обеспечивает лучшую гидроизоляцию между панелями.
Эта новая функция также улучшает внешний вид.

На серию Ondura Premium распространяется ограниченная пожизненная гарантия, поэтому вы можете быть уверены, что независимо от того, какую структуру вы покрываете, Onduline всегда рядом, чтобы обеспечить успех вашего проекта.

Гарантия на серию Ondura Premium

Длина: 79 дюймов
Ширина: 35 дюймов
Толщина: 1/8 дюйма
Высота гофра: 1,5 дюйма
Чистая площадь покрытия: 16,1 кв. футов
Вес: 11,9фунтов

Проекты

Сарай

Театр

Сарай

Инструкции по установке

Ondura Edge можно устанавливать на плоских крышах с уклоном 2:12. Следуйте приведенному ниже руководству для получения дополнительных инструкций, касающихся уклона крыши.

Шаг 2:12 — установка на настиле с добавлением гидроизоляции меры (вертикальное перекрытие 8 дюймов и перекрытие двух сторон гофра)
Шаг 3:12 или больше — установите на настил , следуя традиционным инструкциям в руководстве по установке

Обратитесь к приведенному ниже Руководству по установке, чтобы получить простые пошаговые инструкции, которые обеспечат простую, безопасную и эффективную установку крыши Ondura Edge.

Руководство по установке Ondura Edge
