Крепление сэндвич панелей к металлической колонне: Крепление сэндвич панелей

Содержание

Каталог узлов крепления сэндвич-панелей

В данном разделе представлены иллюстрированные типовые (универсальные) узлы крепления сэндвич-панелей. Проиллюстрированы следующие типы узлов: кровельные, цокольные, стеновые, установки окна и ворот. Согласно индивидуальным особенностям проекта, могут вноситься соответствующие коррективы в настоящие схемы. Следуют учитывать, что представленные узлы имеют рекомендательный характер. Проектирование узлов под конкретный проект должно быть выполнено профессиональной проектной организацией.

Вариант № 1 узла крепления свеса кровельной панели

Вариант № 2 узла крепления свеса кровельной панели

Вариант № 3 узла крепления свеса кровельной панели

Узел крепления водостока

Узел крепления парапета

Вариант № 1 узла соединения кровельной и стеновой панели

Вариант № 2 узла соединения кровельной и стеновой панели

Вариант № 3 узла соединения кровельной и стеновой панели

Вариант № 4 узла соединения кровельной и стеновой панели

Узел присоединения кровли к существующей стене

Вариант № 1 узла соединения кровельных панелей – по длине

Вариант № 2 узла соединения кровельных панелей – по ширине

Узел крепления – температурный шов кровельный

Узел крепления конькового соединения

Узел крепления ендовы кровли

Вариант № 1 узла крепления стеновой панели к цоколю

Вариант № 2 узла крепления стеновой панели к цоколю

Вариант № 3 узла крепления стеновой панели к цоколю

Вариант № 4 узла крепления стеновой панели к цоколю

Вариант № 5 узла крепления стеновой панели к цоколю

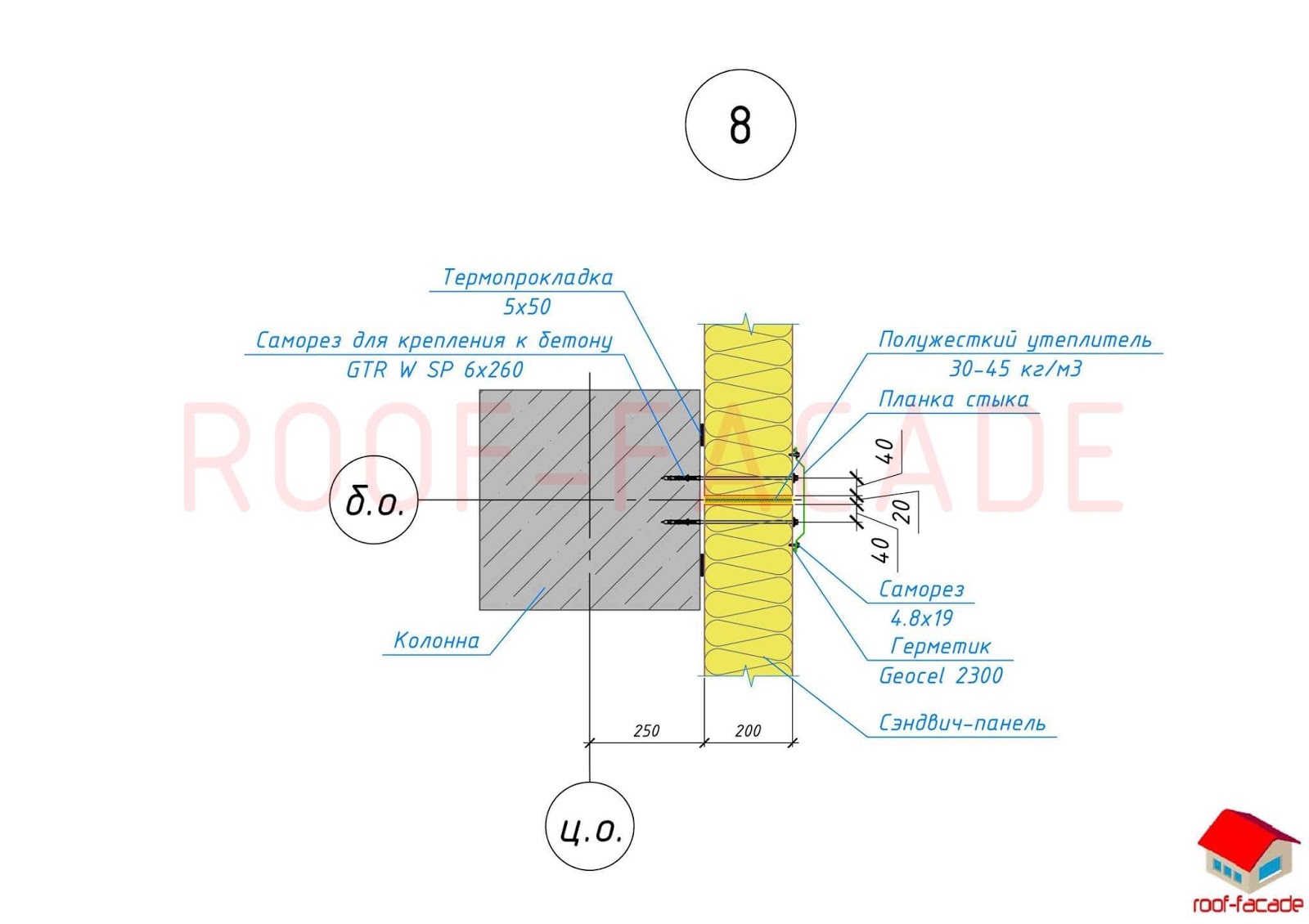

Вариант № 1 узла крепления стеновой панели к железобетонной колонне

Вариант № 2 узла крепления стеновой панели к железобетонной колонне

Вариант № 1 узла присоединения стеновых панелей к существующей стене

Вариант № 2 узла присоединения стеновых панелей к существующей стене

Вариант № 3 узла присоединения стеновых панелей к существующей стене

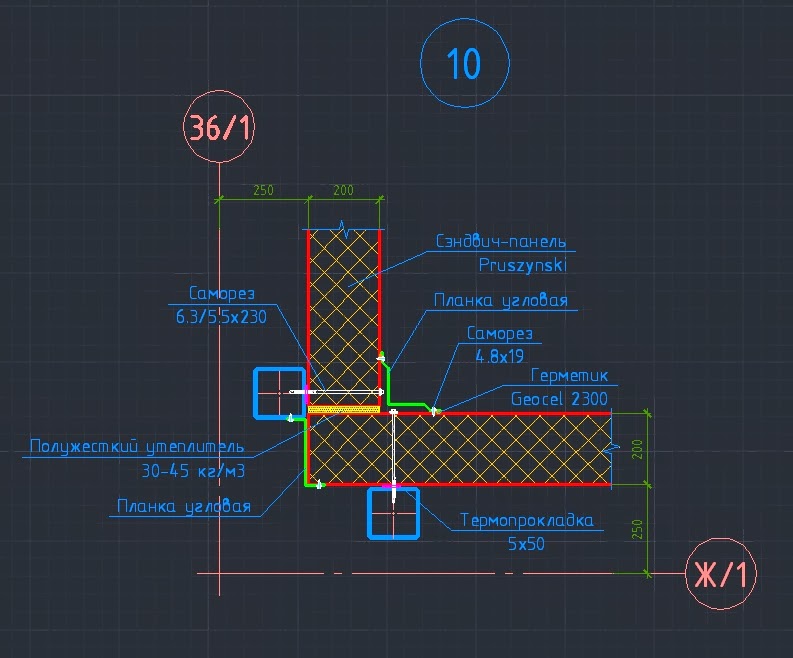

Вариант № 1 узла крепления углового

Вариант № 2 узла крепления углового

Вариант № 3 узла крепления углового

Узел крепления – температурный шов стеновой

Узлы крепления установки окон

Вариант № 1 узлы крепления установки ворот

Вариант № 2 узлы крепления установки ворот

Смотрите также:

Узлы стеновых сэндвич панелей

Купить стеновые сэндвич панели

1. 1. Узел устройства цоколя

1.2. Узел устройства цоколя

1.3. Узел устройства цоколя

1.4. Узел устройства цоколя

2.1. Стык панелей, горизонтальный монтаж (на металлической стойке и на ж/б колонне)

2.2. Стык панелей (на ж/б колонне через фахверк и при вертикальном монтаже)

2.3. Стык панелей (разная толщина панелей)

2.4. Стык панелей (деформационный шов)

3.1. Угловой стык панелей (наружный угол, горизонтальный монтаж)

3.2. Угловой стык панелей (наружный угол, вертикальный монтаж)

3.3. Угловой стык панелей (наружный угол, вертикальный монтаж)

3.4. Угловой стык панелей (внутренний угол)

4. Обрамление торца панели

5.1 Обрамление окна/двери (верхнее сечение)

5.2 Обрамление окна (нижнее сечение)

5.3 Обрамление окна/двери (боковое сечение)

6.1 Обрамление проема ворот (секционные ворота)

6.2 Обрамление проема ворот (секционные ворота)

6.3 Обрамление проема ворот (распашные ворота)

1.1. Устройство цоколя

	ФЭС-1
	ФЭС-2
	ФЭС-5
	ФЭС-8

1.2. Устройство цоколя

	ФЭС-2
	ФЭС-3
	ФЭС-4
	ФЭС-9

1.3. Устройство цоколя

	ФЭС-1
	ФЭС-6
	ФЭС-7
	ФЭС-8

1.4. Устройство цоколя

	ФЭС-1
	ФЭС-8
	ФЭС-9

2.1. Стык панелей, горизонтальный монтаж (на металлической стойке и на ж/б колонне)

ФЭС-10

2. 2. Стык панелей (на ж/б колонне через фахверк и при вертикальном монтаже)

	ФЭС-10
	ФЭС-13

2.3. Стык панелей (разная толщина)

	ФЭС-15
	ФЭС-14

2.4. Стык панелей (деформационный шов)

	ФЭС-11
	ФЭС-12

3.1. Угловой стык панелей (наружный угол, горизонтальный монтаж)

ФЭС-16

3.2. Угловой стык панелей (наружный угол, вертикальный монтаж)

	ФЭУ-1
	ФЭС-17

3.3. Угловой стык панелей (наружный угол, вертикальный монтаж)

	ФЭС-17
	ФЭС-18
	ФЭС-19
	ФЭС-22

3. 4. Угловой стык панелей (внутренний угол)

	ФЭС-19
	ФЭС-20
	ФЭС-21

4. Обрамление панели

ФЭС-23

5.1. Обрамление окна/двери (верхнее сечение)

	ФЭУ-2
	ФЭС-24
	ФЭС-25
	ФЭС-27
	ФЭС-28

5.2. Обрамление окна (нижнее сечение)

	ФЭУ-2
	ФЭС-25
	ФЭС-26
	ФЭС-27
	ФЭС-28

5.3. Обрамление окна/двери (боковое сечение)

	ФЭУ-2
	ФЭС-25
	ФЭС-27
	ФЭС-28

6. 1. Обрамление проема ворот (секционные ворота)

	ФЭС-30
	ФЭС-32
	ФЭС-33

6.2. Обрамление проема ворот (секционные ворота)

	ФЭС-29
	ФЭС-30
	ФЭС-31

6.3. Обрамление проема ворот (распашные ворота)

	ФЭУ-1
	ФЭС-34

Крепежные кромки и наконечники | Новости металлоконструкций

Автор Марк Робинс Главный редактор Опубликовано 03 апреля 2023 г.

Заделки располагаются у края крыши, где иногда возникают самые высокие ветровые нагрузки. (Фото любезно предоставлено Novagard)

Бесшовная, полноразмерная, нарезанная по размеру металлическая панель крыши от карниза до конька без возможности проникновения воды или воздуха — идеальный сценарий, но редко достижимый из-за краев и заделок. И из-за этого крепление приобретает дополнительное значение.

Крепление крайне важно на краях и концах металлических кровельных панелей по двум основным причинам. Во-первых, заделки располагаются у края крыши, где иногда возникают самые высокие ветровые нагрузки. Во-вторых, в любом месте, где есть неровность кровельной поверхности, существует возможность проникновения воды или воздуха. «Дождь или снег с ветром, капиллярный эффект на перекрытиях и сифонирование на карнизах — все это может привести к коррозии металлических поверхностей», — предупреждает Кейт Рис, региональный менеджер по продажам в Novagard, Кливленд.

Джефф Хэддок, менеджер по техническим услугам компаний AEP Span и ASC Building Products, Фонтана, Калифорния, объясняет, что края крыш испытывают наибольшее давление ветра, особенно в углах. «Если панели не закреплены должным образом, вы рискуете повредить панели крыши, а также структуру или всю конструкцию панельной системы в целом. [В то время как] панели внахлестку обычно располагаются в середине крыши, середина крыши не испытывает такого же подъемного давления ветра, как края и углы крыши, но это не менее важно.

Застежки внахлест помогают зафиксировать соединение панелей внахлест. Это также делает колени плотными, чтобы предотвратить попадание влаги в колени».

Чрезвычайно важно правильное крепление краев и концов металлических панелей крыши. (Фото любезно предоставлено AEP Span и ASC Building Products)

Процедуры

Процедуры крепления металлических панелей по краям и концам зависят от панели, выбранной для проекта. Процедуры могут варьироваться от производителя к производителю и, что более важно, от типа панели к типу панели. Металлические панели профилированы в самых разных формах и ширинах, каждая из которых имеет определенную несущую способность. Каждая форма панели имеет свою уникальную прочность и способность сопротивляться необратимой деформации.

«Крепление панели к основанию должно соответствовать инструкциям производителей панелей по установке, а также критериям проектирования, указанным инженером-конструктором по металлу», — говорит Питер Грейвс, PE, инженер StruktureOne Group, Остин, Техас. «Когда случается сильный ветер, крыши подвергаются различному давлению и всасыванию, поскольку ветер отклоняется вокруг здания и над ним. Области с наибольшей ветровой нагрузкой, называемые «зонами», находятся в углах, а также вдоль карнизов, скатов и коньков. Обратите внимание на крепление панелей на торцах, краях и в угловых зонах, так как эти панели являются единственной частью строительной системы, обеспечивающей герметичность внутренней части здания. Строительные нормы и правила создали коэффициенты для расчета дополнительного всасывания и давления в этих зонах».

Существуют процедуры для увеличения способности металлических панелей выдерживать более высокие подъемные нагрузки по краям и концам. Грейвс объясняет, что самый простой способ — просто увеличить количество креплений, используемых вдоль линии прогона или пояса, а другая процедура — добавить дополнительные элементы или элементы подкаркаса, чтобы получить больше мест для крепления панелей.

Крышка металлической кровли Dyna-Cap для трапециевидных панелей имеет базовые элементы, позволяющие формировать боковую стенку торцевой заглушки на металлических кровельных панелях. Основу также можно наносить в обоих местах стыковки листового или кровельного материала. (Фото предоставлено Dynamic Fasteners)

Крепеж

Существует множество различных крепежных элементов, используемых на кромках металлических кровельных панелей, концевых участках и торцах внахлестку. Обычно используются заклепки, накладные винты, саморезы, саморезы, винты для бетона и анкеры. Правильный тип крепежа зависит от области применения.

«Крепежные детали, используемые в этих областях, иногда имеют разную длину», — говорит Джош Крон, менеджер по инженерным услугам Triangle Fastener Corp., Кливленд. «В других случаях им может понадобиться другой стиль головы, чтобы он подходил под панель или элементы отделки. Им может понадобиться уплотнительная шайба. Некоторые крепежи соединяют панели и компоненты друг с другом, и их не нужно соединять с конструкцией, в то время как некоторые из них являются конструкционными. Некоторые крепления более заметны, чем в области крыши, и должны соответствовать определенному цвету или быть немного более эстетичными». Общая толщина металла должна быть определена, чтобы сделать правильный выбор крепежа для края панели или внахлест.

Панели с открытыми креплениями представлены в широком ассортименте гофрированных профилей и не выдерживают температурных деформаций из-за необходимости их прямого крепления от конца до конца. Хэддок говорит, что крепление края крыши — гораздо более простая процедура, для которой просто требуется соответствующее количество и тип крепежа в зависимости от среды крепления и окружающей среды. «Эти панели не требуют специальных накладок и зажимов, которые потребуются для типичной панели со стоячим фальцем, чтобы обеспечить скрытое крепление и требования к тепловому перемещению».

Герметик играет решающую роль в качестве резервной защиты от проникновения влаги, особенно на краях и концах. (Фото любезно предоставлено AEP Span)

Кроме того, для крыш с открытыми креплениями рекомендуется электрический шуруповерт или аккумуляторная дрель с насадкой или муфтой для регулировки глубины. «Чистое магнитное гнездо поможет предотвратить царапание краски с головки крепежа, — говорит Эндрю Маллен, президент Direct Metals Inc., Форт-Майерс, Флорида. что может привести к поломке застежки и возможной утечке из-за обратного откручивания застежки». Кен Уэбб, менеджер по продажам Dynamic Fastener, Канзас-Сити, штат Миссури, согласен с тем, что правильное использование шуруповерта важно для предотвращения ошибок, особенно при установке саморезов. «Системы регулировки Versa-Clutch позволят подрядчику набрать правильный крутящий момент, необходимый для эффективного закручивания крепежных элементов, не срывая и не ломая крепеж».

Герметики

Герметик играет решающую роль в качестве резервной защиты от проникновения влаги. Герметики и металлические кровельные панели работают вместе, чтобы защитить подстилающий слой, особенно по краям и концам. Надлежащая герметизация торцевых нахлестов предотвратит подъем воды вверх по склону или в тех случаях, когда соединения внахлестку могут испытывать периоды стоячей воды или быть затопленными. Поскольку металлические панели расширяются и сжимаются при изменении температуры, герметики (они состоят из полимеров, обеспечивающих гибкость) способствуют стыкам металлических панелей, которые испытывают динамическое движение.

Бутиловая лента может герметизировать торцевые нахлесты и нахлесты от проникновения влаги. (Фото любезно предоставлено Triangle Fastener Corp.)

Чтобы предотвратить протечки металлической крыши, Маллен советует использовать высококачественную бутиловую мастику или герметик для труб, чтобы герметизировать торцевые нахлесты и нахлесты от проникновения влаги. «Правильное размещение бутиловой мастики между ребрами перекрытия важно для предотвращения сифонного эффекта дождевой воды, пытающейся проникнуть между панелями».

Убедитесь, что герметик находится в правильном положении и находится в полном контакте с панелями внахлест без каких-либо пустот или зазоров, особенно на любом радиусе между плоскостью панели и вертикальными ножками панели. Рыс советует использовать достаточно большой валик, чтобы перекрыть стык и обеспечить хорошее покрытие и адгезию к обеим поверхностям. «Мы часто видим неудачи, когда герметик наносится кончиком в сторону одной стороны шва».

Бобби Рэймонд, владелец компании Louisville Metalcraft, Луисвилл, Кентукки, считает, что подготовка поверхности является самым важным фактором для успешной работы. Кроме того, «Правильная техника инструментов имеет решающее значение. Нанесите герметик в одном направлении, инструмент в противоположном. Не заделывайте полосу с крючками на нижнем крае фальцевой крыши. Если вы законопатите полосу крюка, система не будет стекать, и вода будет стекать на карниз».

Krohn предупреждает, что одна из наиболее распространенных ошибок, которые могут возникнуть при креплении краев, концов и торцевых нахлесток металлических кровельных панелей, заключается в том, что они «слишком сильно полагаются на герметики для защиты от воды. Чтобы избежать этого, убедитесь, что вы используете правильные крепежные детали и соблюдаете спецификации, предписанные для всех компонентов. Также нанесите герметик согласно инструкции. Используйте правильный герметик, правильное количество герметика и наносите его в нужных местах. Не спеши. Держите все в чистоте и порядке. Не используйте чрезмерное количество герметика в качестве первой линии защиты от водонепроницаемости».

Крепления внахлестку помогают зафиксировать соединение панелей внахлест, а также обеспечивают плотное прилегание нахлестов, предотвращая попадание влаги на место внахлест. (Фото любезно предоставлено Novagard)

На этом техническом чертеже показана металлическая трапециевидная панель, закрепленная и приваренная к стене. Чертеж предоставлен StruktureOne Group

Открытый крепеж Металлическая система стен и панелей крыши: 7.2
