Технология и правила крепления профнастила на крыше

Стройматериалы оптом→Информация→Статьи

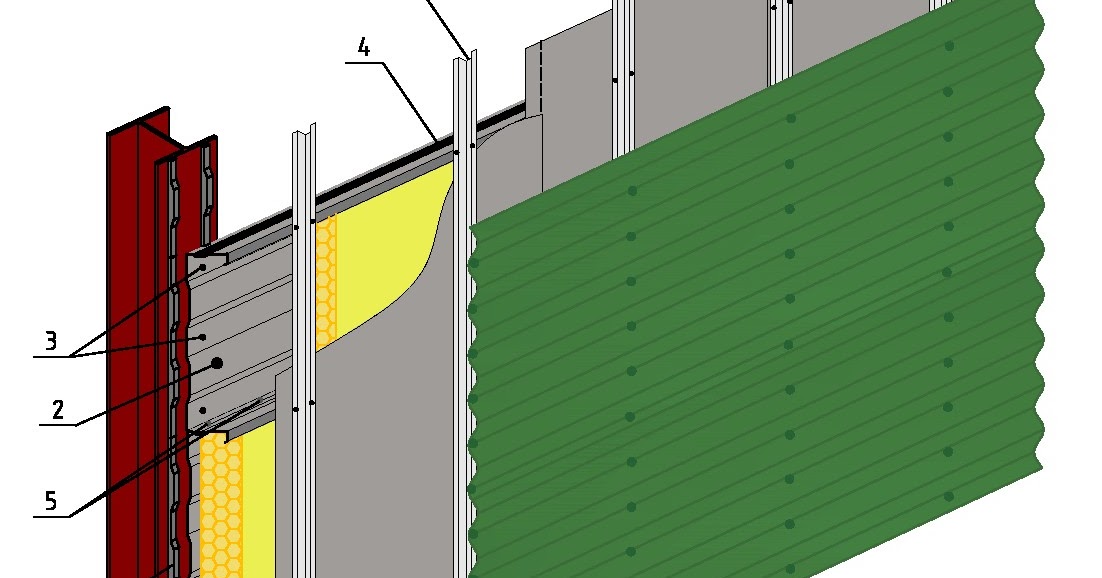

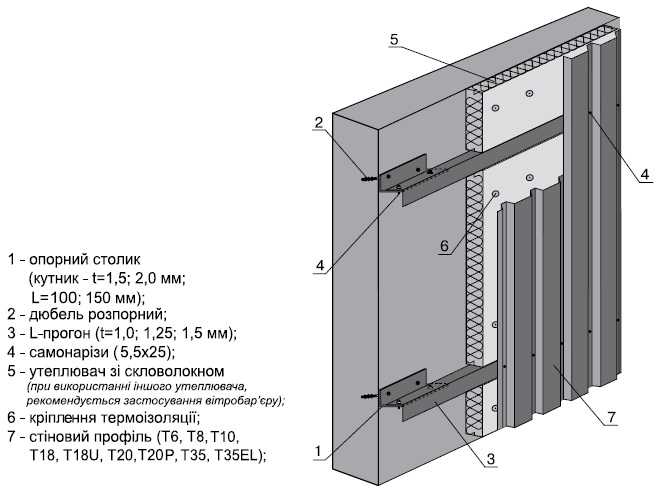

Профнастил — бесспорно, один из самых многофункциональных строительных материалов. Он используется для отделки стен, возведения временных построек и даже в качестве кровельного материала. Прочный, надежный и долговечный, он обладает отличными эстетическими характеристиками и впечатляющей устойчивостью к внешним воздействиям.

Рассказываем, как крепить профнастил на крыше.

Выбор крепежных элементов

Для монтажа профилированных листов используются кровельные саморезы. Они имеют специальную резиновую прокладку, которая обеспечивает герметичное соединение кровли с деревянным основанием. Еще одна особенность кровельных саморезов — оцинкованное покрытие, защищающее металл от коррозии.

Размеры крепежных элементов для фиксации профнастила на крыше должны соответствовать поставленной задаче: важно, чтобы их длина соответствовала высоте профиля плюс толщина основания и 3 мм для запаса.

Разбираясь, как обшивать крышу профнастилом, необходимо четко представлять, сколько саморезов вам потребуется для выполнения всех предстоящих работ. В среднем, для фиксации одного листа нужно 7-10 саморезов. В качестве инструмента для работы с саморезами используется шуруповерт.

Технология монтажа профнастила

Выполнить подобные работы можно своими руками. Вот подробная инструкция, как крепить профнастил на крыше:

1. Сначала необходимо зафиксировать слои пароизоляции и гидроизоляции. Гидроизоляционный материал укладывается полосами на стропила и крепится без натяжения при помощи гвоздей или степлера.

2. Поверх гидроизоляции укладываются листы профнастила. Монтаж начинают с нижнего ряда от края крыши. Смещение листов для создания козырька — 15-20 см.

3. Нижний профлист монтируют так, чтобы первой шла канавка — это позволит предотвратить затекание воды внутрь стропильной системы.

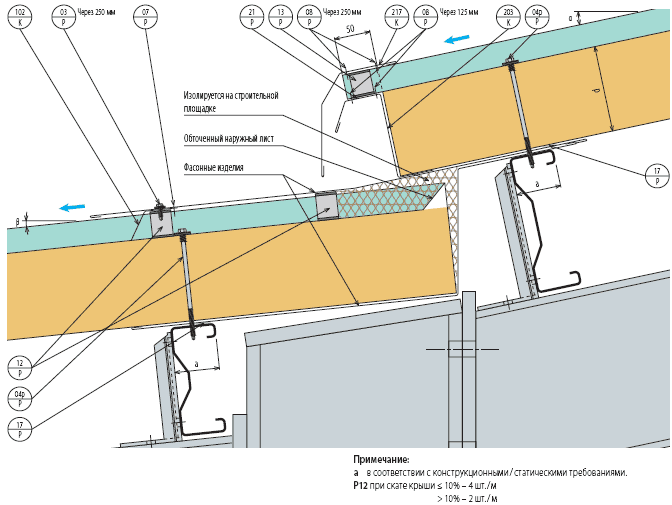

4. Как крепить профнастил на крыше? Вкрутите саморез во впадину листа, так чтобы резиновая шайба сжалась не сильнее, чем на 1мм. При этом крепежное изделие должно войти в материал строго под прямым углом.

5. Следующий профлист укладывается с нахлестом 1-2 волны. Это защитит соединительные швы от попадания влаги во время дождя.

6. Саморезы вкручиваются по периметру металлического полотна, вдоль соединительных швов и в центре листа.

7. Второй ряд материала монтируется вразбежку, так чтобы он перекрывал первый ряд на 15-30 см.

Общие рекомендации по креплению профнастила на крыше

• Используйте шуруповерт с насадкой под шестигранник — так вы избавите себя от необходимости заранее сверлить листы профилированного настила.

• Отрегулируйте ограничение для шуруповерта, чтобы не деформировать резиновую прокладку в процессе прикручивания листов.

• Старайтесь попадать точно в центр обрешетки, чтобы не деформировать гофру.

• Чтобы увеличить надежность крыши, размещайте точки фиксации высоких профилей через одну волну, а низких — через две.

Зная, как обшивать крышу профнастилом, вы легко и быстро выполните все кровельные работы. Что касается материалов, которые понадобятся вам для этих целей, в том числе профнастил по низкой цене, вы сможете приобрести в магазине «Керамик Групп».

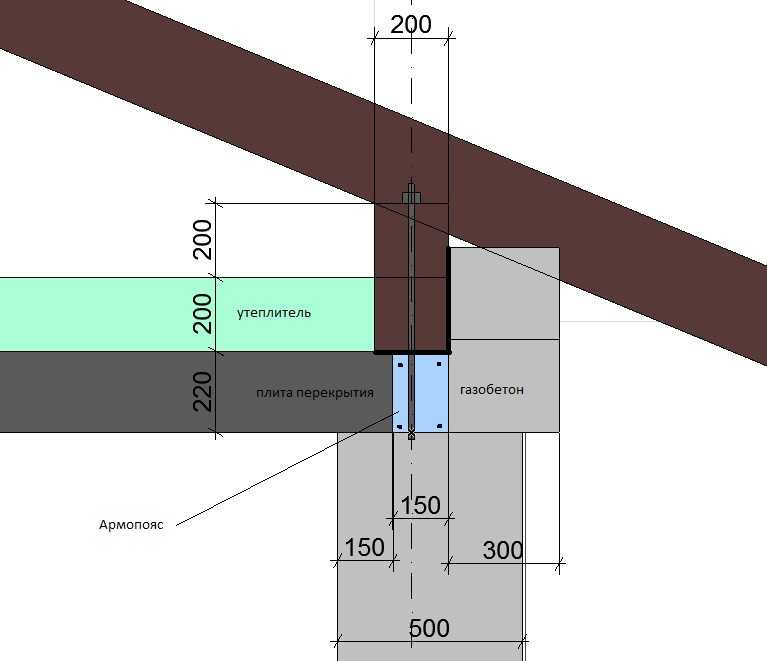

Крепление мауэрлата к газобетону – установка без армопояса

Монтаж мауэрлата дело не сложное, но требует некоторых навыков и точных расчетов. Грамотный хозяин вполне может справиться с этим самостоятельно. Попробуем разобраться чем и как лучше крепить мауэрлат к газобетону, а также поговорим о важности гидроизоляции.

Содержание

1. Каким бывает крепление мауэрлата

2. Параметры подходящего бруса на роль мауэрлата

3. Крепление с помощью анкеров

4. Металлические шпильки – где уместен такой вид крепления

5. Крепление мауэрлата проволокой без армопояса

6. В завершение несколько рекомендаций

7. Видео

Каким бывает крепление мауэрлата

В процессе строительства дома мауэрлату уделяется особое внимание – на него возложена важная миссия в конструкции крыши. Стропильная система дает очень большую нагрузку на стены, чтобы этого избежать, по периметру устанавливаются брусья, а уже на них крепятся стропильные ноги – таким образом, нагрузка равномерно распределяется на стены дома.

Фиксирование мауэрлата можно осуществить тремя способами, используя – шпильки, анкера или стальную проволоку. Обычно метод зависит от общих размеров здания или дома. Специалисты давно пришли к единогласному мнению, что крепление мауэрлата к газобетону должно сопровождаться созданием армопояса. Тогда конструкция будет идеально прочной и жесткой, менее подвержена усадке.

Так как деревянные бревна мауэрлата отвечают за надежную фиксацию стропильных балок – они должны быть максимально качественно и мощно закреплены. Иначе они не смогут взять на себя часть нагрузки должным образом.

Параметры подходящего бруса на роль мауэрлата

Для этого хорошо подходят брусья лиственных деревьев (чаще всего дуб). Рекомендуемый размер – 10х10, можно больше – 15х15. Обязательно обработайте древесину антисептическим средством, чтобы защитить от гниения. С помощью прямого замка и дополнительных гвоздей для надежности мауэрлат скрепляют между собой, равномерно покрывая верх стен.

Важно: бывает, что приходится брать «сырую» древесину, в таком случаи, не забудьте о том, что на протяжении 5 лет вам нужно будет ежегодно подтягивать гайку анкера из-за частой усадки древесины – позаботьтесь о возможности ее регулировки. Со временем делать это будет необязательно.

Перед тем как устанавливать мауэрлат, верх стен нужно покрыть слоем гидроизоляции, иначе при контакте с поверхностью стены, дерево начнет портиться. Для этого можно использовать обычный рубероид, но современные строители все же не рекомендуют его – лучше подобрать качественный битумно-полимерный материал. Он обеспечит более надежную гидроизоляцию.

Крепление с помощью анкеров

Именно это крепление используется с армопоясом – вместе они создают очень прочную и надежную конструкцию. Армопояс представляет собой своеобразный каркас из арматуры 12 мм, который укладывается в специальный желоб.

Что понадобится:

• Арматура толщиной 10-12 мм для создания каркаса.

• Прутья толщиной 6 мм, для поперечных пересечений армопояса

• Анкера

• Бетон марки М-200

• U-образные блоки – они и будут вместилищем для арматуры и бетона

Далее нужно выполнить следующие шаги:

• U-блоки помогут вам выложить желобок на поверхности стен, не прибегая к штроблению газобетона – достаточно установить блоки по верхнему краю стен.

• У вас должна получиться непрерывная «канава» – для этого по углам нужно ставить блоки со спиленными боками.

• Затем, в получившийся желоб установите армированный пояс.

• Прикрепите к поясу анкера с резьбой, для этого используйте проволоку, а в качестве направляющих – натяните леску или толстую нить.

• Теперь можно залить все это бетоном.

• После того как бетон высохнет, наносите гидроизоляционный слой.

Далее нужно просверлить отверстия в брусьях, а затем положить их на анкеры и закрепить, закрутив гайки и шайбы.

Важно: анкеры должны выступать за бетон – на них вы будете надевать мауэрлат. Заливка бетонной смеси должна происходить без перерыва, так сказать, одним заходом сразу нужное количество.

Несмотря на существование других способов крепления к газобетону, использование армированного пояса не сравнится ни с каким другим по качеству и мощности.

Металлические шпильки – где уместен такой вид крепления

Этот вариант хорош для совсем небольших домиков или других построек, где не идет сильная нагрузка на стены из газобетона. Ну, или по каким-то причинам нет возможности соорудить армопояс. В иных случаях металлические шпильки довольно слабые и не выдерживают чрезмерного натиска, потому специалисты не советуют использовать их для крепления мауэрлата на стенах крупных зданий.

Этапы работы:

1. Чтобы вставить шпильки в газобетон, вы должны просверлить в нем дыры с расстоянием в один-полтора метра.

2. Вставляете в газобетон шпильки СРТ 12.

3. Затем шпильку нужно залить раствором.

4. Перед тем как надеть на шпильки мауэрлат, установите слой гидроизоляции – можно рубероид, но как уже говорилось выше, лучше использовать более современный материал.

5. На изоляцию укладываете брус мауэрлата, насаживая его на шайбы.

6. Зажимаете гайки.

7. В местах примыкания мауэрлат стягивается скобами.

8. Дальше можно устанавливать стропила.

Важно: бывает, что во время проведения работ уже есть фронтоны – их лучше снять. Уложить бруски по краям стен, потом подпилить стропильные ноги – таким образом, удастся перенаправить распор со стропила на брус.

Крепление мауэрлата проволокой без армопояса

Этот способ гораздо проще первых двух, но менее стойкий и крепкий – хорошо подходит там, где нужно максимально быстро закрепить мауэрлат к газобетону. Используется при возведении небольших, простых строениях. Если в методе со строительными шпильками армопояс при необходимости устанавливается, то тут все происходит без него в любом случае. Его преимуществом можно считать то, что для работ вам понадобится всего лишь стальная проволока.

Процесс работы:

• На этапе возведения стен при укладке газобетонных блоков, вам необходимо просунуть проволоку между стыками кирпичей, и вмуровать ее. Это следует сделать так, чтобы ее середина плотно закреплялась блоками. Начинать вмонтировать проволоку желательно где-то за три-четыре ряда до завершения стены.

• Стальная проволока должна быть длинной. Учитывайте, что часть ее будет под кирпичами, а концы должны проникнуть в отверстие бруса, оплести его и затем их надо крепко затянуть и закрепить. Таким образом, мауэрлат сможет вполне уверенно держать всю конструкцию стропильной системы, беря часть нагрузки со стен на себя.

В завершение несколько рекомендаций

• Не забывайте, что крепление мауэрлата должно происходить таким образом, чтобы оставалось свободное пространство между брусьями и внешним краем стены не меньше 5 см.

• Деревянные доски необходимо хорошо отшлифовать, чтобы не было трещин или сучков.

• Гидроизоляция один из важных моментов – если ее не проложить, то между древесиной и газобетоном образуется влага, а она очень быстро испортит брус.

• «Сырая» древесина допускается, но она должна соответствовать строительным нормам.

Как видите, прикрепить мауэрлат к газобетону без армопояса или с ним не так уж и сложно, как могло показаться на первый взгляд. Но в любом случае нелишним будет проконсультироваться с опытным строителем.

Видео

Добавить комментарий

Форма стеновой панели из гофрированного бетона и способ ее изготовления

Неприменимо

Неприменимо

Настоящее изобретение в целом относится к строительству зданий и, в частности, к возведению бетонных сборных стен подвала или наружных стен жилых зданий. Оно относится к способу изготовления прочной, высокопрочной, недорогой, легкой, термически эффективной, не требующей технического обслуживания и удобной в строительстве бетонной стеновой панели с использованием гофрированной тонколистовой нижней опалубки, постоянно прикрепленной к задней части панели. стеновая панель и требующая только одной заливки бетона.

Бетонные стены как часть зданий, по своей природе и устойчивые к ураганам, прочные, высокопрочные, стойкие к землетрясениям, ураганам и наводнениям, а также огнестойкие. Бетонные стены широко используются для коммерческих зданий, таких как офисные здания, склады, фабрики, больницы, театры, магазины и тому подобное. Однако традиционными материалами для наружных стен малоэтажных жилых домов, таких как отдельные дома или таунхаусы, являются дерево, кирпич или камень, но не бетон.

Три основные причины приводят к отказу от использования бетонных наружных стен для жилых зданий.

Во-первых, стоимость строительства и материалов для бетонных стен намного выше, чем для деревянных или каменных стен. Два основных метода возведения бетонных стен — монолитный и сборный.

При строительстве монолитных бетонных стен используются либо временные, либо постоянные формы. Метод временных форм включает в себя строительство форм, деревянных или металлических, точно соответствующих форме вертикальных стен, а затем заливку бетона в формы. После затвердевания бетона временные формы снимаются и повторно используются на других стенах. С другой стороны, формы в методе несъемной формы не удаляются и постоянно остаются на месте со стеной. Стоимость форм ограничивает метод литья на месте. Хотя опалубки в методе временной опалубки можно использовать повторно, конструкция по-прежнему требует больших трудозатрат по установке и снятию опалубки.

Сборные бетонные стены включают в себя откидные стены и сборные стены. Откидные стены отлиты в форме на плите перекрытия и просто наклонены в нужное положение. Для этого метода требуется большая площадь очень плоской поверхности, и он экономически эффективен только при строительстве больших зданий. Сборные стеновые панели изготавливаются на заводах, а затем отправляются на стройплощадки. Стоимость доставки сборных панелей и стоимость монтажа в обоих случаях могут быть очень высокими.

Во-вторых, бетонное строительство требует, чтобы строители стен были хорошо осведомлены в бетонном строительстве и владели или арендовали более тяжелое строительное оборудование, такое как краны большой грузоподъемности. Традиционно строители малоэтажных жилых домов знакомы с деревянными или каменными конструкциями, которые относительно просты и легки по сравнению с бетонными конструкциями.

В-третьих, традиционные бетонные стены, используемые в коммерческих зданиях, выполнены в виде трехслойной сэндвич-структуры с изоляционным слоем между двумя бетонными слоями. Для жилых домов не подходит, так как к внутреннему бетонному слою стен сложно прикрепить внутренние помещения и инженерные коммуникации.

Многие рекомендации предшествующего уровня техники показывают, как строить откидные или сборные железобетонные стеновые панели. Например, патент США. № 4856244 на имя Clapp (1989), патент США No. № 6067757 на имя Olson (2000), патент США № 6,067,757. № 6,494,004 B1 Zimmerman (2002), патент США No. 6,481,178 B2 на имя Moore Jr. и патент США No. № 6 658 810 B2 Делоачу-старшему. Все они в некотором роде творческие люди. Однако настоящее изобретение предлагает более эффективный способ изготовления откидных бетонных стеновых панелей.

Предпочтительным вариантом является несущая бетонная наружная стена или стена подвала для жилых зданий. Размер стеновой панели составляет 10 футов в ширину и 12 футов в высоту. Он имеет одну внешнюю бетонную оболочку или слой толщиной 2 дюйма и шесть бетонных ребер глубиной 5,5 дюймов, расположенных на расстоянии 2 футов друг от друга в центре задней части стены. Ребра проходят на всем пути от верха до низа стены.

В соответствии с предпочтительным вариантом осуществления данного изобретения, в качестве несущей бетонной наружной стены для жилых зданий, настоящее изобретение устраняет или частично решает существующие проблемы, связанные со строительством сборных железобетонных стеновых панелей для жилых зданий.

Несущая способность бетона очень высока. Традиционные бетонные стены имеют прямоугольное поперечное сечение и минимальную толщину 6 дюймов для несущего корпуса. Несущая способность традиционных бетонных стен на сжатие намного превышает то, что необходимо для жилого дома. Причинами неоправданно большого поперечного сечения являются проблемы коробления и усадки бетона, а также ограничения технологии строительства. Ненужные большие поперечные сечения стен вызывают ненужный дополнительный вес. Для сборных стен перемещение стен во время изготовления, транспортировки и монтажа требует больших кранов и грузовиков только из-за веса бетонных стен. Кроме того, это отходы таких материалов, как бетон и арматура.

Настоящее изобретение предлагает гораздо более разумный конструкционный профиль сечения, который включает в себя тонкий внешний слой бетона толщиной 2 дюйма и несколько задних ребер. Ребра на задней стороне предотвращают коробление панели и обеспечивают хорошую несущую способность для легких нагрузок, таких как офисные или жилые здания. Встроенный тонкий металлический лист вместе с армирующей сеткой может решить проблему усадки бетона. Уменьшенная площадь сечения означает меньший вес и экономию материала. Легкие стеновые панели не требуют тяжелой строительной техники для перемещения.

Помимо экономии материалов и затрат на обработку, настоящее изобретение не требует сложной технологии строительства. Нет сложной опалубки и установки арматуры. Поэтому нет необходимости в высококвалифицированных рабочих. Достаточно единовременной простой сборки стены и одной заливки бетона.

Красота этого изобретения не ограничивается описанным выше. Эта сборная стеновая панель может быть изготовлена ​​на месте и установлена ​​методом наклона вверх, что еще больше сэкономит. Эта сборка включает в себя тонкие металлические листы в качестве нижней формы, устанавливаемой на жесткие изоляционные плиты, которые не требуют идеально плоской поверхности, такой как верхняя часть плиты перекрытия, необходимая для традиционной откидной конструкции. Любая ровная площадка вокруг рабочей площадки может быть использована для этой конструкции.

Кроме того, гофрированная структура с изоляционными плитами, прикрепленными к задним ребрам, обеспечивает полностью изолированную стеновую панель с превосходной тепловой эффективностью. Большие воздушные камеры, образованные между передней бетонной оболочкой и задними изоляционными плитами, считаются дополнительным теплоизоляционным слоем. Эта конфигурация также позволяет прокладывать инженерные трубопроводы внутри вертикальных камер, а вертикальные воздушные камеры обеспечивают каналы для отвода просачивающейся воды из конструкции стены. Внутренности могут быть прикреплены к жестким изоляционным плитам позже.

Таким образом, настоящее изобретение предлагает систему сборных железобетонных стен. Благодаря этому изобретению строительство бетонного жилого дома может быть быстрее, проще и дешевле, чем раньше.

РИС. 1 представляет собой вид в перспективе предпочтительного варианта осуществления изобретения. Готовая стеновая панель располагается горизонтально поверх рабочей поверхности. Смонтированы и готовы к монтажу подъемные механизмы.

РИС. 2 представляет собой подробный вид в разрезе части, обозначенной линией сечения 9.0043 1 – 1 на РИС. 1. На нем показано, как гофрированный металлический лист соединяется со стальным С-образным профилем. На этом чертеже также показаны углы на кромках как боковые формы.

РИС. 3 представляет собой подробный вид в разрезе части, обозначенной линией сечения 2 – 2 на фиг. 1. На нем показано, как изоляционная плита соединяется с гофрированным металлическим листом с помощью гвоздеобразных крепежных элементов. На этом чертеже также показаны углы как боковые формы.

РИС. 4 является фрагментарным детальным изображением участка, обозначенного линией сечения 9.0043 3 – 3 на РИС. 1. На нем показан подробный продольный вид стеновой панели сбоку. Стальные каналы вверху и внизу стеновой панели соединены болтами с гофрированным металлическим листом.

РИС. 5 представляет собой детальный вид болта с шестигранной головкой и двух гаек, соединяющих гофрированный металлический лист со стальным С-образным каналом.

РИС. 6 представляет собой вид в разрезе готовой бетонной ненесущей панели, изготовленной из бетона и гофрированных металлических листов, служащей в качестве архитектурной внешней облицовки и прикрепленной к несущему деревянному каркасу.

10 Бетон

11 ГРИГИНГИ НАЗАВЛЕНИЯ

12 ГОРКОВЫЕ МЕТАЛЛИКИ )

16 Деревянные шпильки

17 Стальные сварные сварные сетки

18 Застежки с сварной головкой и головой и резким кончиком

19 Стальные батончики

20 Side Angles

21 End Angles

22 Bolts to Connect End Angles to Side Angles

23 General Flat Horizontal Work Surface

24 Ply Wood

25 Hex Болты с цилиндрической головкой

26 Гайки с шестигранной головкой

27 Гофры

РИС. 1 изображена стеновая панель шириной 10 футов и высотой 12 футов, построенная способом, описанным в настоящем изобретении. Общая ровная горизонтальная рабочая поверхность 23 готовится в предпочтительно сухом, чистом и хорошо освещенном месте на рабочем месте. Плоская горизонтальная рабочая поверхность 23 не обязательно должна быть идеально ровной.

Конструкция стеновой панели начинается с укладки стальных С-образных профилей 14 со стенкой швеллера вверх к нижней части гофра на металлическом листе 12 . С-образные каналы 14 расположены на обоих концах стеновой панели. Высоты фланцев стальных швеллеров 14 должен быть таким же, как у изоляционной плиты 13 . C-каналы 14 служат четырем целям. Во-первых, С-образные швеллеры 14 служат концевыми опорами нижней опалубки при возведении стеновой панели до заливки и набора прочности бетона 10 . Нижняя форма, представляющая собой гофрированный металлический лист 12 , будет описана позже. Во-вторых, С-образные каналы 14 будут использоваться для возведения стеновой панели после бетонирования 10 твердеет. В-третьих, стеновая панель нуждается в большей жесткости в горизонтальном направлении, а С-образные швеллеры 14 могут добавить необходимую жесткость. В-четвертых, будущие инженерные коммуникации могут проходить через С-каналы 14 по боковому отверстию стенки позже, когда дом будет построен.

Жесткие изоляционные плиты 13 укладываются горизонтально на рабочую поверхность 23 впритык к нижней части гофра на металлическом листе 12 . Жесткие изоляционные плиты 13 могут иметь толщину 3 или 4 дюйма, что соответствует высоте полки С-образного профиля 9.0043 14 . Жесткие изоляционные плиты 13 должны быть адаптированы к требуемым размерам в соответствии с профилем панели.

Как показано на РИС. 2 и фиг. 4, гофрированный металлический лист 12 прикручен от нижней части гофра к верхней части стальных С-образных профилей 14 шестнадцатью болтами с шестигранной головкой 25 , то есть четырьмя болтами 25 в ряд и двумя ряды для каждого конца стеновой панели.

Как показано на РИС. 5, спиральный болт с резьбой 25 имеет приваренную шестигранную головку на одном конце, встроенную в бетон. Другой конец болта 25 имеет спиральную резьбу и соединен с С-образным каналом 14 . Две шестигранные гайки 26 для каждой шпильки используются для скрепления гофрированного металлического листа 12 и С-образного профиля 14 .

Как показано на РИС. 3, поверх изоляционных плит 13 , гофрированный металлический лист 12 затем прибивается к изоляционным плитам 13 с помощью крепежа 18 с приваренной верхней шпилькой с шестигранной головкой и острым концом. Четыре ряда крепежных деталей 18 на каждую панель равномерно распределены вдоль панели на расстоянии 4 фута от центра. Один ряд расположен на каждом конце стеновой панели, а два других ряда равномерно распределены посередине. В каждом ряду четыре шпильки 18 , всего шестнадцать. Крепеж 18 состоит из двух частей: верхней и нижней. Верхняя часть с приваренной шестигранной головкой залита бетоном. Нижняя часть с острым концом работает с изоляционными плитами 13 в качестве анкерного крепления. При монтаже нижняя часть шпилек 18 должна входить в изоляционную плиту 13 , а верхняя часть должна выступать из верхней части гофрированного листа 12 для последующего приклеивания к бетону.

Рифленый металлический лист 12 работает как несъемная нижняя форма для заливки бетона 10 . Листы 12 останутся на месте как часть армирования стеновой панели для усадки бетона. Материалы листов 12 может быть из стали или жесткого пластика, но не ограничиваться этими материалами. Толщина гофрированного металлического листа 12 может составлять около 22 ga или больше для стали. В этом варианте листы 12 имеют шесть гофров 27 , которые расположены на расстоянии 2 футов друг от друга по центру для панели шириной 10 футов. Гофры 27 имеют глубину 5,5 дюймов, начиная с плоского дна панели.

Учитывая затраты труда и времени на установку и снятие форм при использовании многоразовой формы, стоимость стеновой панели, изготовленной в соответствии с настоящим изобретением, фактически ниже.

Как показано на фиг. 3 два боковых уголка 20 укладываются поверх двух стальных швеллеров 14 по краям гофрированных листов 12 в качестве бетонных боковых опалубок. Два стальных швеллера 14 на концах стеновых панелей служат опорами для двух боковых уголков 20 . Для формирования бетонной верхней оболочки толщиной 2 дюйма боковой уголок 20 может иметь размер 4 дюйма в ширину и 8 дюймов в высоту.

Как показано на РИС. 4, два концевых уголка 21 служат бетонными концевыми опалубками и крепятся болтами 22 к боковому уголку 20 . Концевой уголок 21 также может быть размером 4 дюйма на 8 дюймов.

Как показано на РИС. 2 и фиг. 3, арматурные стержни 19 размещены в каждом дне гофра 27 в качестве продольной арматуры. Сетка стальная сварная 17 укладывается поверх листа 12 в качестве усиления усадки бетона.

Как показано на РИС. 1, когда сборка формы завершена. Бетон 10 будет заливаться в сборе. После того, как бетон 10 достаточно затвердеет и отвердеет, концевые уголки 21 и боковые уголки 20 будут удалены. Откидной такелаж 11 будет установлен, как показано, для монтажа с наклоном вверх.

РИС. 6 показано одно из других применений этого изобретения. Рифленая бетонная панель служит архитектурной ненесущей оболочкой для деревянной каркасной панели. Крепеж 18 соединение гофрированных листов 12 , фанера 24 и деревянные стойки 16 вместе. Деревянные стойки 16 являются несущими элементами конструкции построенного здания.

Настоящее изобретение предлагает простой, легкий и экономичный способ конструирования и возведения сборных полностью изолированных бетонных стеновых панелей. Что касается конструкции, изобретение снижает трудозатраты на установку и снятие опалубки. Это изобретение ускоряет строительство.

Обратите внимание, что показанный предпочтительный вариант осуществления настоящего изобретения является лишь одним из многих применений. Могут быть внесены различные изменения в размеры, функции и расположение частей; эквивалентные средства могут быть заменены проиллюстрированными и описанными; и некоторые признаки могут быть использованы независимо от других без отклонения от сущности и объема изобретения, как определено в следующей формуле изобретения.

Видео для продуктов VoidForm

Анимации продуктов SureVoid® (сборник)

Это подборка анимаций ниже, включая SureTops™, SureRound PierVoid®, SlabVoid® System и WallVoid® System. Он показывает, как все продукты работают вместе, чтобы полностью изолировать бетонную конструкцию от нижележащего расширяющегося грунта.

SureTops™

SureTops™ — это простое и экономичное решение для точного формирования вершин монолитных бетонных свай. Доступные в предварительно нарезанных 24-дюймовых длинах практически любого диаметра, эти легкие формы верхней части пирса поставляются в плоском виде для компактного хранения и простоты в обращении. Установка проста. Однако использование SureCage™ для больших диаметров помогает установщику и повышает эффективность.

SureTops™ обеспечивают правильную форму вершины каждой просверленной сваи соответствующего диаметра. Устранение грибовидных вершин пирсов ограничивает количество отходов бетона и предотвращает ущерб, вызванный обширным поднятием грунта.

Для получения дополнительной информации просмотрите видеоролики с презентациями SureTops™ и SureCage™ ниже.

SureRound PierVoid® и DropPanel PierVoid®

SureRound PierVoid® представляет собой картонную форму, полностью закрывающую верхнюю часть бетонной пробуренной сваи. Использование этих форм обеспечивает создание надлежащего пустого пространства под колпаками опор, пилястрами и конструкционными плитами, где присутствуют экспансивные грунты.

SureRound PierVoid® доступен в круглой, квадратной и прямоугольной формах, каждая из которых имеет изогнутую, радиальную, вертикально поддерживаемую кромку, прилегающую к просверленной опоре, которая соответствует диаметру опоры. Вырезы отверстий загерметизированы, чтобы предотвратить попадание жидкого бетона внутрь картонной формы в открытых местах опор. Квадратные или прямоугольные формы могут использоваться для поддержки отдельных крышек опор или в сочетании с картонными формами SlabVoid®, которые создают временную опору для размещения структурных плит на расширяющихся грунтах.

Для получения дополнительной информации просмотрите видеоролики с презентациями SureRound PierVoid® и DropPanel PierVoid® ниже.

Система SlabVoid®

SlabVoid® представляет собой картонную форму из гофрированного картона, которая помогает устранить серьезные повреждения конструкционной бетонной плиты за счет создания пространства между плитой и нижележащим расширяющимся грунтом.

Материал SlabVoid® представляет собой временную платформу для заливки жидкого бетона. Он предназначен для того, чтобы выдерживать рабочую нагрузку бетонного строительного процесса, а затем разрушаться при поглощении влаги, присущей земле. По мере схватывания бетона SlabVoid® втягивает влагу из окружающей среды и становится неструктурным, эффективно создавая пространство, в которое может расширяться грунт, не вызывая повреждения бетонной конструкции наверху.

Система WallVoid®

WallVoid® представляет собой картонную форму из гофрированного картона, которая помогает устранить серьезные повреждения конструкционных бетонных балок и стен за счет создания пространства между ними и нижележащим расширяющимся грунтом.

WallVoid® обеспечивает временную поддержку для укладки жидкого бетона до тех пор, пока бетон не схватится и не сможет поддерживать себя. Он используется в основном при формовании панелей, имея фланец панели вдоль нижнего края, на который опирается бетонная форма, который удерживает материал и предотвращает его всплывание в стену во время укладки бетона. Он идеально подходит для вертикальных бетонных конструкций, перекрывающих просверленные сваи, подушки или прерывистые фундаменты.

Материал WallVoid®, лежащий под структурной бетонной конструкцией, поглощает грунтовую влагу и теряет прочность после затвердевания бетона, создавая пространство, в которое грунт может расширяться, не вызывая повреждений.

Для получения дополнительной информации просмотрите презентационный видеоролик WallVoid® ниже.

SureLedge®

SureLedge® представляет собой уникальную, легкую и простую в установке картонную форму, которая крепится к обычной опалубке для перекрытия участков бетона в местах укладки кирпича или камня.

Он снижает внешнюю отметку бетонной стены для первого ряда укладки кирпича или камня на так называемом «кирпичном уступе» или «кирпичной полке».

SureLedge® можно спроектировать для горизонтального размещения наверху бетонной стены или установить между стяжками опалубки для больших площадей. Он доступен в различных конфигурациях, которые подходят для различных способов крепления, и все они могут быть установлены за гораздо меньшее время, чем обычные методы.

SureSite™

SureSite™ — это анимация, изображающая строительство жилого квартала. В нем выделяются материалы в форме картона, которые используются для предотвращения ущерба домам, вызванного обширными почвами.

Ливневые дожди пропитывают почву водой, что вызывает вздутие почвы и оказывает подъемное давление на фундамент. Картонные формы обеспечивают пространство, в которое почва может расширяться, не повреждая вышележащие конструкции.

Фиксатор обратной засыпки™

Фиксатор обратной засыпки™ — экономичный вариант для любых требований по удержанию обратной засыпки. Подобно нашему продукту SureRetainer®, он размещается вертикально вдоль открытых поверхностей картонных форм под бетонными балками и по периметру плиты после снятия опалубки. Этот продукт, расположенный на несколько дюймов выше и ниже картонных опалубок, предотвращает разрушение картонных опалубок почвой обратной засыпки во время уплотнения или перемещение вбок с течением времени и смещение образовавшегося пустого пространства.

BackFill Retainer™ изготовлен из очень прочного и легкого сополимера полипропилена (CPPP), непроницаемого для воды и химических веществ в почве. Он ударопрочный и обеспечивает непрерывную фиксацию без заливки цементным раствором. Он доступен в полных листах или в виде полос, предварительно нарезанных до нужной ширины, в зависимости от высоты картонной формы, которую он защищает. Его жесткость и простота установки делают его более предпочтительным, чем сборные железобетонные блоки, древесноволокнистые плиты, пиломатериалы и другие материалы.

Для получения дополнительной информации просмотрите видео сравнения BackFill Retainer™ ниже. Вы также можете посмотреть видео-презентацию SureRetainer® выше, чтобы увидеть наш альтернативный первоклассный продукт для удержания почвы.

Сравнение фиксаторов для обратной засыпки™

В этом видеоролике демонстрируются многочисленные преимущества нашего фиксатора для обратной засыпки™ по сравнению с рядом типичных материалов, которые используются для удержания при обратной засыпке в полевых условиях, включая сборные железобетонные блоки, пенопласт и различные изделия из подложки.

Для получения дополнительной информации просмотрите видео-презентацию BackFill Retainer™ выше. Вы также можете посмотреть видео-презентацию SureRetainer® выше, чтобы увидеть наш альтернативный первоклассный продукт для удержания почвы.

DropPanel PierVoid®

DropPanel PierVoid® похож на SureRound PierVoid®, но представляет собой предварительно изготовленные картонные формы, которые создают утолщенные участки бетона (называемые «откидными панелями») на нижней стороне конструкционных плит, обеспечивая при этом пустоту. пространство для расширения грунта. Бетонные перекидные панели расположены над опорами и обеспечивают опору конструкции при переходных нагрузках.

DropPanel PierVoid® имеет изогнутую, радиальную, вертикально поддерживаемую кромку, прилегающую к просверленной опоре, которая соответствует диаметру опоры. Вырезы отверстий загерметизированы, чтобы предотвратить попадание жидкого бетона внутрь картонной формы в открытых местах опор.

Дополнительные сведения см. в других видеороликах SureRound PierVoid®.

Монолитная система формовки в грунте™

Монолитная система формовки в грунте™ представляет собой комбинацию продуктов, которые при совместном использовании образуют балку надлежащего уклона вместе с бетонной конструкционной плитой. Система включает картонные формы как под плиту, так и под балку, чтобы предотвратить повреждение, вызванное обширными грунтами.

BackFill Retainer™ используется по бокам планировочной балки для удерживания бетона и предотвращения расширения верхней части. Это также предотвращает боковое перемещение грунта обратной засыпки под балкой и смещение образовавшегося пустотного пространства.

Для получения дополнительной информации просмотрите видеоролики с презентациями BackFill Retainer™ ниже.

Системы изоляции труб PlumbingVoid®

Системы изоляции труб PlumbingVoid® устраняют дорогостоящий ущерб зданиям, вызванный прокладкой водопроводных труб под бетонными плитами, пробитыми экспансивным грунтом. Они закрепляют и подвешивают боковые водопроводные трубы на протяжении всего процесса строительства и обеспечивают пустое пространство под ними для расширения грунта. Панели боковых стенок предотвращают боковое смещение грунта обратной засыпки в трубы и их поломку.

Водонепроницаемые картонные опалубки StormVoid®

StormVoid® — это картонная опалубка, поддерживающая жидкий бетон под балками, стенами и плитами. Идеально подходит для использования на влажной почве в периоды ненастной погоды. Внешнее покрытие представляет собой влагостойкий лист гофрированной бумаги, который обертывает всю опорную сеть, состоящую из гофрированных компонентов из полипропиленового пластика.

StormVoid® равномерно поддерживает воздействующие бетонные нагрузки, создавая постоянное пустое пространство под коммерческими или жилыми строениями, построенными на экспансивных грунтах. Его можно с уверенностью использовать для создания указанного пустого пространства, когда непредвиденные погодные условия в противном случае помешали бы установке традиционных форм из гофрокартона.

Фотографии StormVoid®

Это коллекция фотографий StormVoid®, используемых в полевых условиях.

Для получения более подробной информации просмотрите презентационный видеоролик о водонепроницаемых картонных формах StormVoid® выше.

Испытания StormVoid®

На этой серии фотографий показаны некоторые из испытаний на сжатие StormVoid®, которые мы провели на нашем оборудовании Emerson, а также сосредоточенная динамическая нагрузка, которую можно выдержать в полевых условиях. Водонепроницаемые внутренние опоры рассчитаны на то, чтобы выдерживать обычную рабочую нагрузку бетона, арматуры, рабочих и оборудования, но они изгибаются, изгибаются и в конечном итоге разрушаются при приложении дополнительного подъемного давления по мере расширения подстилающего грунта.

Для получения более подробной информации просмотрите презентационный видеоролик о водонепроницаемых картонных формах StormVoid® выше.

SureCage™

SureCage™ — это специально разработанный инструмент, изготовленный из арматурного стержня, который используется для придания формы, размещения и освобождения SureTops™ в верхней части коммерческих бетонных буровых свай. В результате получается правильно сформированная вершина пирса, которая предотвращает давление расширяющегося грунта на сам пирс и повреждение бетонной конструкции над ним.

Пожалуйста, просмотрите другие видеоролики SureTops™ для получения более подробной информации.

SureCover™ Board

SureCover™ Board — это защитный лист, накладываемый поверх картонных форм для защиты их от проколов, которые могут быть вызваны арматурными стульями, рабочими и оборудованием. Он создает стабильную рабочую платформу, распределяет рабочую нагрузку и предотвращает размягчение внутренних опор, которое может произойти при интенсивном пешеходном движении.

SureCover™ Board также закрывает небольшие зазоры между частями картонной формы и предотвращает попадание бетонного ила между ними. Функция перекрытия упрощает установку, так как вам не нужно так туго резать детали при заполнении областей нестандартного размера.

SureRetainer®

SureRetainer® представляет собой удерживающий материал для обратной засыпки, который укладывается вдоль открытых поверхностей картонных форм под бетонные балки и по периметру плиты после снятия опалубки. Этот продукт предотвращает раздавливание грунта обратной засыпки картонными формами во время уплотнения или перемещение вбок с течением времени и смещение образовавшегося пустотного пространства.

SureRetainer® — это легкий полиэтилен высокой плотности, ударопрочный и непроницаемый для воды и химикатов в почве. Он вкладывается для компактной транспортировки и обработки и обеспечивает простую непрерывную установку фиксатора благодаря возможности самогерметизации внахлест. Это превосходная альтернатива, которая превосходит сборные железобетонные блоки, древесноволокнистые плиты, пиломатериалы и другие материалы.

Пожалуйста, просмотрите презентационные видеоролики BackFill Retainer™ ниже, чтобы получить дополнительную информацию о рентабельных альтернативах.

SureRound PierVoid®

SureRound PierVoid® представляет собой картонную форму, полностью закрывающую верхнюю часть бетонной сваи. Использование этих форм обеспечивает создание надлежащего пустого пространства под колпаками опор, пилястрами и конструкционными плитами, где присутствуют экспансивные грунты.

SureRound PierVoid® доступен в круглой, квадратной и прямоугольной формах, каждая из которых имеет изогнутую, радиальную, вертикально поддерживаемую кромку, прилегающую к просверленной опоре, которая соответствует диаметру опоры. Вырезы отверстий загерметизированы, чтобы предотвратить попадание жидкого бетона внутрь картонной формы в открытых местах опор. Квадратные или прямоугольные формы могут использоваться для поддержки отдельных крышек опор или в сочетании с картонными формами SlabVoid®, которые создают временную опору для размещения структурных плит на расширяющихся грунтах.

Для получения дополнительной информации просмотрите анимационный видеоролик SureRound PierVoid® и презентационные видеоролики DropPanel PierVoid® выше.

SureTops™

SureTops™ — это простое и экономичное решение для точного формирования вершин монолитных бетонных свай. Доступные в предварительно нарезанных 24-дюймовых длинах практически любого диаметра, эти легкие формы верхней части пирса поставляются в плоском виде для компактного хранения и простоты в обращении. Установка проста. Однако использование SureCage™ для больших диаметров помогает установщику и повышает эффективность.

SureTops™ обеспечивают правильную форму вершины каждой просверленной сваи соответствующего диаметра. Устранение грибовидных вершин пирсов ограничивает количество отходов бетона и предотвращает ущерб, вызванный обширным поднятием грунта.

Для получения дополнительной информации просмотрите анимационный видеоролик SureTops™ и презентационный видеоролик SureCage™ выше.

TrapVoid®

TrapVoid® представляет собой картонную форму, похожую на наши продукты TrenchVoid® и WallVoid® (см. видеоролики ниже). Тем не менее, его трапециевидная форма позволяет бетону стекать по его сторонам, образуя V-образный фиксатор бетона с обеих сторон балки в основании. Некоторые инженеры указывают его использование для того, чтобы грунт обратной засыпки не вытеснял образовавшееся пустое пространство, но такой способ формирования фиксатора обратной засыпки не соответствует нашим рекомендациям. Мы определили, что он не всегда обеспечивает непрерывный фиксатор. Кроме того, мы не рекомендуем, чтобы какая-либо часть бетона находилась в контакте с возвышающимся грунтом, поскольку при расширении грунта к конструкции сразу же прикладывается подъемное давление.

TrapVoid® — это продукт, предназначенный для удовлетворения требований некоторых представителей дизайнерского сообщества, но гораздо лучшей альтернативой является использование полной картонной формы прямоугольной формы в сочетании с надлежащим образом разработанным фиксатором загрязнения, таким как SureRetainer. ® или BackFill Retainer™.

Для получения дополнительной информации просмотрите видеоролики с презентациями SureRetainer® и BackFill Retainer™.

TrenchVoid®

TrenchVoid® представляет собой прямоугольную картонную форму из гофрированного картона, которая создает пустое пространство во всю ширину под вкопанными бетонными балками или формованными стенами, что позволяет грунту расширяться под ним. Он разработан проектом для временной поддержки веса бетона для высоты стены или балки, как указано в планах строительства, а также других рабочих нагрузок, которые применяются на протяжении всего процесса строительства.

TrenchVoid® поглощает влагу из бетона и почвы и начинает терять свою прочность по мере того, как бетон схватывается и становится самонесущим на опорах, подушках, прерывистых опорах или других бетонных конструкциях. Этот процесс эффективно создает пустое пространство, в которое пучинистый грунт может расширяться, не вызывая повреждения бетонной конструкции наверху.

TrenchVoid® доступен в виде собранных, склеенных на заводе и готовых к установке элементов с вертикально закрепленными герметичными концами, которые предотвращают попадание жидкого бетона внутрь.

WallVoid®

WallVoid® представляет собой картонную форму из гофрированного картона, которая помогает устранить серьезные повреждения конструкционных бетонных балок и стен за счет создания пространства между ними и нижележащим расширяющимся грунтом.
