Крепление мауэрлата к газобетону – установка без армопояса
Монтаж мауэрлата дело не сложное, но требует некоторых навыков и точных расчетов. Грамотный хозяин вполне может справиться с этим самостоятельно. Попробуем разобраться чем и как лучше крепить мауэрлат к газобетону, а также поговорим о важности гидроизоляции.
Содержание
Каким бывает крепление мауэрлата
Параметры подходящего бруса на роль мауэрлата
Крепление с помощью анкеров
Металлические шпильки – где уместен такой вид крепления
Крепление мауэрлата проволокой без армопояса
В завершение несколько рекомендаций
Видео
Каким бывает крепление мауэрлата
В процессе строительства дома мауэрлату уделяется особое внимание – на него возложена важная миссия в конструкции крыши. Стропильная система дает очень большую нагрузку на стены, чтобы этого избежать, по периметру устанавливаются брусья, а уже на них крепятся стропильные ноги – таким образом, нагрузка равномерно распределяется на стены дома.
Фиксирование мауэрлата можно осуществить тремя способами, используя – шпильки, анкера или стальную проволоку. Обычно метод зависит от общих размеров здания или дома. Специалисты давно пришли к единогласному мнению, что крепление мауэрлата к газобетону должно сопровождаться созданием армопояса. Тогда конструкция будет идеально прочной и жесткой, менее подвержена усадке.
Так как деревянные бревна мауэрлата отвечают за надежную фиксацию стропильных балок – они должны быть максимально качественно и мощно закреплены. Иначе они не смогут взять на себя часть нагрузки должным образом.
Параметры подходящего бруса на роль мауэрлата
Для этого хорошо подходят брусья лиственных деревьев (чаще всего дуб). Рекомендуемый размер – 10х10, можно больше – 15х15. Обязательно обработайте древесину антисептическим средством, чтобы защитить от гниения. С помощью прямого замка и дополнительных гвоздей для надежности мауэрлат скрепляют между собой, равномерно покрывая верх стен.
Важно: бывает, что приходится брать «сырую» древесину, в таком случаи, не забудьте о том, что на протяжении 5 лет вам нужно будет ежегодно подтягивать гайку анкера из-за частой усадки древесины – позаботьтесь о возможности ее регулировки.
Со временем делать это будет необязательно.
Перед тем как устанавливать мауэрлат, верх стен нужно покрыть слоем гидроизоляции, иначе при контакте с поверхностью стены, дерево начнет портиться. Для этого можно использовать обычный рубероид, но современные строители все же не рекомендуют его – лучше подобрать качественный битумно-полимерный материал. Он обеспечит более надежную гидроизоляцию.

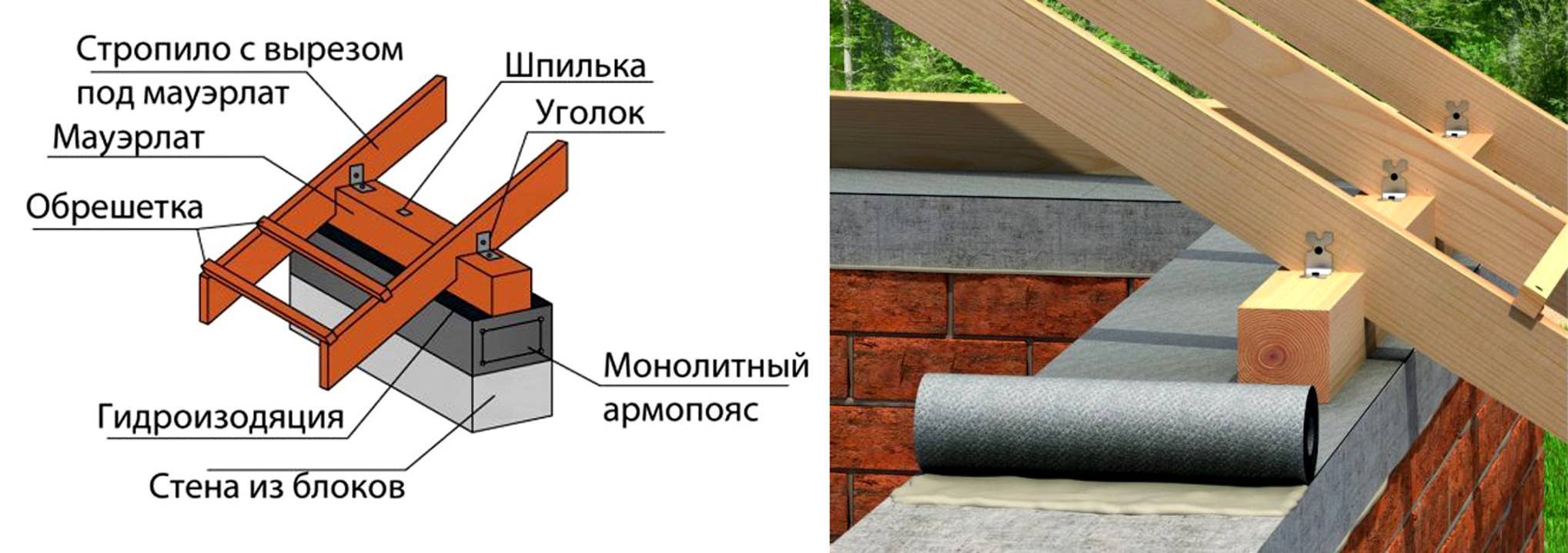

Крепление с помощью анкеров
Именно это крепление используется с армопоясом – вместе они создают очень прочную и надежную конструкцию. Армопояс представляет собой своеобразный каркас из арматуры 12 мм, который укладывается в специальный желоб.
Что понадобится:
Арматура толщиной 10-12 мм для создания каркаса.
Прутья толщиной 6 мм, для поперечных пересечений армопояса
Анкера
Бетон марки М-200
U-образные блоки – они и будут вместилищем для арматуры и бетона
Далее нужно выполнить следующие шаги:
U-блоки помогут вам выложить желобок на поверхности стен, не прибегая к штроблению газобетона – достаточно установить блоки по верхнему краю стен.
У вас должна получиться непрерывная «канава» – для этого по углам нужно ставить блоки со спиленными боками.
Затем, в получившийся желоб установите армированный пояс.
Прикрепите к поясу анкера с резьбой, для этого используйте проволоку, а в качестве направляющих – натяните леску или толстую нить.
Теперь можно залить все это бетоном.
После того как бетон высохнет, наносите гидроизоляционный слой.
Далее нужно просверлить отверстия в брусьях, а затем положить их на анкеры и закрепить, закрутив гайки и шайбы.
Важно: анкеры должны выступать за бетон – на них вы будете надевать мауэрлат. Заливка бетонной смеси должна происходить без перерыва, так сказать, одним заходом сразу нужное количество.
Несмотря на существование других способов крепления к газобетону, использование армированного пояса не сравнится ни с каким другим по качеству и мощности.
Металлические шпильки – где уместен такой вид крепления
Этот вариант хорош для совсем небольших домиков или других построек, где не идет сильная нагрузка на стены из газобетона.
Ну, или по каким-то причинам нет возможности соорудить армопояс. В иных случаях металлические шпильки довольно слабые и не выдерживают чрезмерного натиска, потому специалисты не советуют использовать их для крепления мауэрлата на стенах крупных зданий.
Этапы работы:
Чтобы вставить шпильки в газобетон, вы должны просверлить в нем дыры с расстоянием в один-полтора метра.
Вставляете в газобетон шпильки СРТ 12.
Затем шпильку нужно залить раствором.
Перед тем как надеть на шпильки мауэрлат, установите слой гидроизоляции – можно рубероид, но как уже говорилось выше, лучше использовать более современный материал.
На изоляцию укладываете брус мауэрлата, насаживая его на шайбы.
Зажимаете гайки.
В местах примыкания мауэрлат стягивается скобами.
Дальше можно устанавливать стропила.
Важно: бывает, что во время проведения работ уже есть фронтоны – их лучше снять.
Уложить бруски по краям стен, потом подпилить стропильные ноги – таким образом, удастся перенаправить распор со стропила на брус.
Крепление мауэрлата проволокой без армопояса
Этот способ гораздо проще первых двух, но менее стойкий и крепкий – хорошо подходит там, где нужно максимально быстро закрепить мауэрлат к газобетону. Используется при возведении небольших, простых строениях. Если в методе со строительными шпильками армопояс при необходимости устанавливается, то тут все происходит без него в любом случае. Его преимуществом можно считать то, что для работ вам понадобится всего лишь стальная проволока.
Процесс работы:
На этапе возведения стен при укладке газобетонных блоков, вам необходимо просунуть проволоку между стыками кирпичей, и вмуровать ее. Это следует сделать так, чтобы ее середина плотно закреплялась блоками. Начинать вмонтировать проволоку желательно где-то за три-четыре ряда до завершения стены.
Стальная проволока должна быть длинной.
Учитывайте, что часть ее будет под кирпичами, а концы должны проникнуть в отверстие бруса, оплести его и затем их надо крепко затянуть и закрепить. Таким образом, мауэрлат сможет вполне уверенно держать всю конструкцию стропильной системы, беря часть нагрузки со стен на себя.
Учитывайте, что часть ее будет под кирпичами, а концы должны проникнуть в отверстие бруса, оплести его и затем их надо крепко затянуть и закрепить. Таким образом, мауэрлат сможет вполне уверенно держать всю конструкцию стропильной системы, беря часть нагрузки со стен на себя.В завершение несколько рекомендаций
Не забывайте, что крепление мауэрлата должно происходить таким образом, чтобы оставалось свободное пространство между брусьями и внешним краем стены не меньше 5 см.
Деревянные доски необходимо хорошо отшлифовать, чтобы не было трещин или сучков.
Гидроизоляция один из важных моментов – если ее не проложить, то между древесиной и газобетоном образуется влага, а она очень быстро испортит брус.
«Сырая» древесина допускается, но она должна соответствовать строительным нормам.
Как видите, прикрепить мауэрлат к газобетону без армопояса или с ним не так уж и сложно, как могло показаться на первый взгляд.
Но в любом случае нелишним будет проконсультироваться с опытным строителем.
Видео
Добавить комментарий
подбор крепежа для стен из газобетона, щелевого кирпича, бетона и сэндвич-панелей
Вентилируемые фасады, быстрый, надежный, а иногда просто незаменимый вариант для отделки фасадов зданий от частных домостроений до торгово-производственных комплексов. Подсистема является основой вентилируемого фасада, она изготавливается из:
- нержавеющей стали;
- оцинкованной стали;
- алюминия.
Выбор материала подсистемы и вида крепежа всегда основывается на данных расчетов несущих и динамических нагрузок вентфасада. Элементы крепежа обязательно проходят тест на вырыв из основания для правильного выбора анкеров или других специализированных крепежных элементов способных держать статическую тяжесть отделочного материала и динамическую ветровую нагрузку.
Разберем основные моменты, связанные с выбором крепежных элементов для стен из распространенных материалов.
Утепление вентфасада: общие рекомендации
Независимо от материала стен следует произвести расчет теплопотерь здания, чтоб узнать необходимую толщину утепления для эффективной термоизоляции. Толщина слоя утепления влияет на выбор крепежных элементов и кронштейнов для подсистемы.
В качестве утеплителя рекомендуется использовать минеральную вату. Этот натуральный материал прекрасно пропускает через себя пар и сохраняет драгоценное тепло. Утепление на основе минеральных плит подходит абсолютно для всех материалов стен зданий и сооружений. В сравнении с относительно недорогим утеплением из пенополистирола или пенопласта, фасады утепленные минеральной ватой отличаются пожаробезопасностью, экологичности и отсутствием нападок со стороны грызунов. ЭППС паронепроницаемый материал способствующий переувлажнению стены ведущий к ее разрушению и появлению лишней влаги в помещении при условии отсутствия качественной вентиляции.

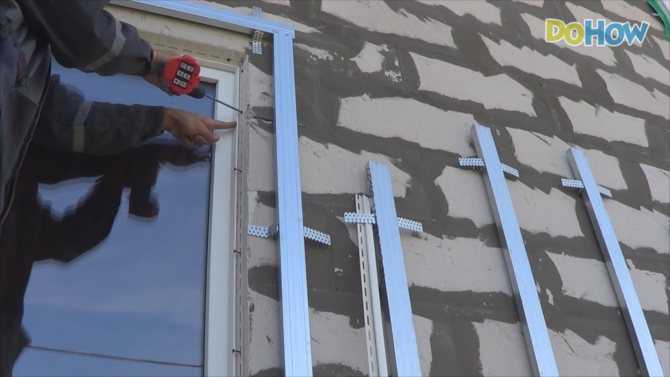

Крепление вентфасада на стены из газобетона
На сегодня газобетон является одним из самых распространенных строительных материалов по части возведения наружных стен. Популярность ячеистых блоков обусловлена их высокой плотностью, теплоизоляционными качествами, легкостью и простотой при монтаже. Отделка стен из ячеистых блоков с помощью НВФ это технологичное решение. Вентфасады штатно справляются с проветриванием паропроницаемого газобетона, увеличивая срок службы материала.

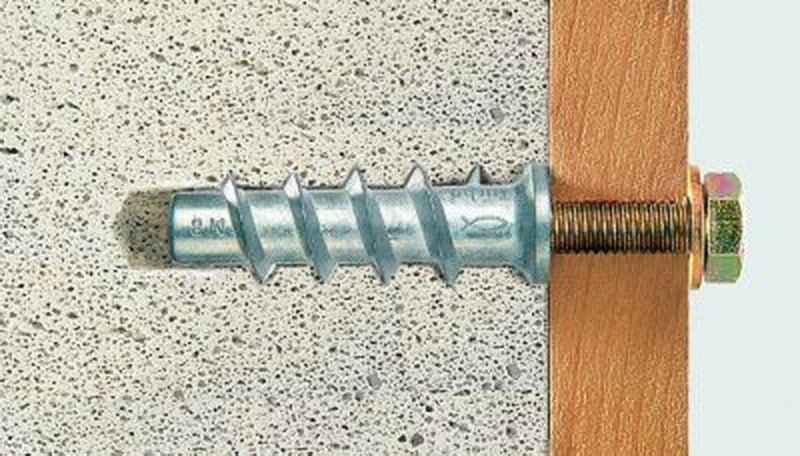

Выбор крепежных элементов довольно ответственный этап при проектировании вентфасада. Газосиликат имеет мягкую, пористую структуру. Неправильный выбор крепежа для газоблоков может привести к проседанию и деформации подсистемы, отслаиванию утеплителя и разрушению стен. Если с образовавшимися мостиками холода, в теории, можно смириться, то на перекошенную отделку будет больно смотреть.
Во избежание подобных неприятностей для фиксации несущих деталей подсистемы нужно использовать подходящий крепеж.
Такие рекомендации достаточно условны, каждый объект имеет множество особенностей, оценить которые под силу только профессионалу. Чтоб не переплачивать за лишний запас прочности или избежать неприятностей связанных с проседанием и отслаиванием фасада лучше обратиться за расчетом к профессионалам. В любом случае для газобетона следует проводить испытания на вырыв, чтобы убедиться в марке прочности блоков.
Крепеж вентилируемого фасада на стены из кирпича

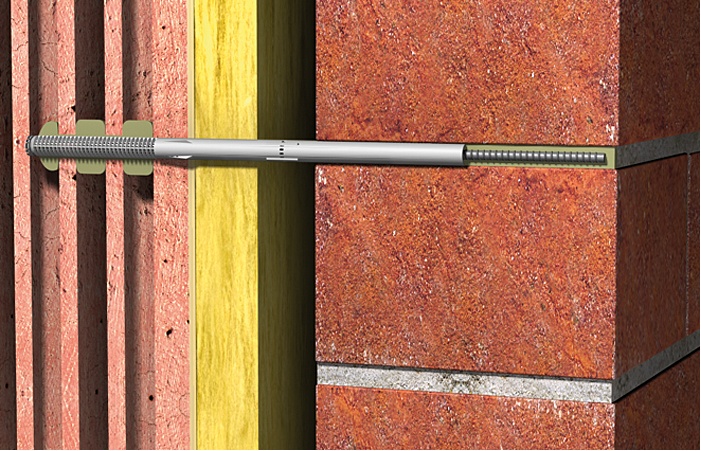

Стены из полнотелого кирпича это надежное основание для крепления подсистемы. В качестве крепежа могут использоваться большинство анкеров подходящих под общие рекомендации для монтажа НВФ.
