Как правильно крепить облицовочный кирпич к пеноблоку?

Ирпень.city / Статьи / Как правильно крепить облицовочный кирпич к пеноблоку?

Как правильно крепить облицовочный кирпич к пеноблоку?

Пеноблок не самый привлекательный стройматериал с точки зрения эстетики. Кроме того он требует дополнительной внешней защиты от воздействия окружающей среды. Одним из вариантов отделки пеноблочных строений является облицовочный кирпич, который, несмотря на некоторые предрассудки, достаточно просто укладывать даже без наличия изначального плана по отделке.

Варианты и методики облицовки для пеноблочных домов

Облицовывать пеноблочные постройки следует как минимум для того защитить стены от влаги, придать им привлекательный внешний вид и обеспечить повышенную способность удерживать тепло внутри помещений. Способов облицовки существует несколько, но наиболее активно применяется вариант с размещением между облицовкой и стеной специальной прослойки из утепляющего материала. Облицовку можно и нужно делать, даже если закладок для нее заранее не предусмотрели.

Вообще монтаж облицовочного кирпича непосредственно к несущей стене – это важный этап, который  зависит от того будет ли дополнительный теплоизоляционный слой или нет. Если принято решение, что утеплитель будет устанавливаться, то между пеноблочной стеной и кирпичной отделкой нужно оставить воздушный карман в 3-5см. Кроме того следует уделить отдельное внимание выбору утеплителя, который должен быть качественным и влагостойким. Облицовочная кирпичная кладка в обязательном порядке должна иметь специальные вентиляционные отверстия и не должна быть слишком «толстой», стандартная закладка в один отделочный кирпич или можно использовать керамику марки М-150. Облицовка должна быть выполнена так, чтобы прилегать к слою утеплительного материала, тогда как при отсутствии между стеной и кирпичной кладкой теплоизолятора оставляется специальный воздушный зазор.

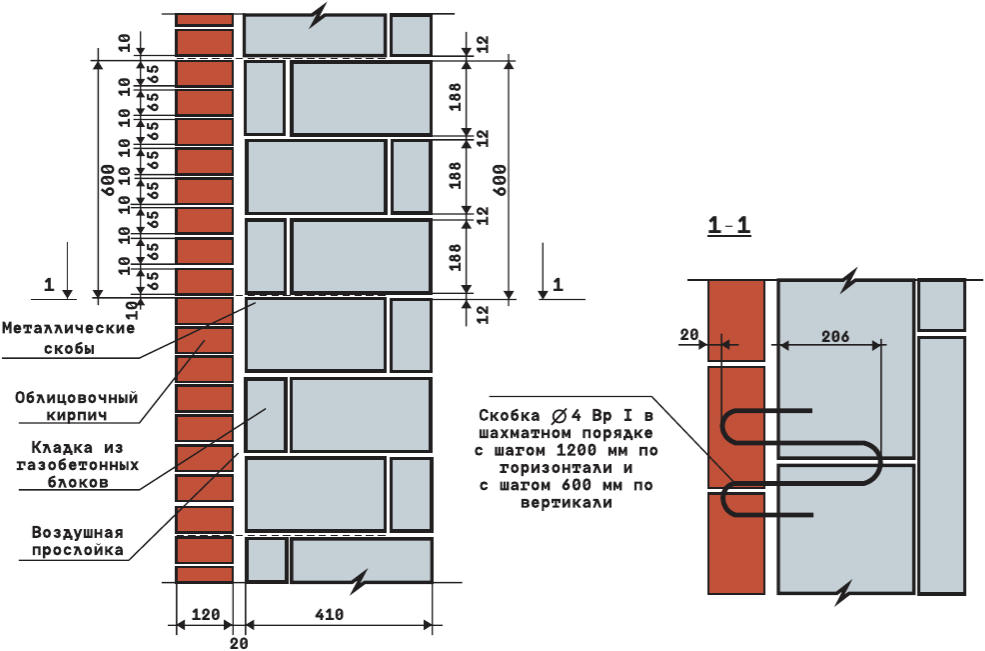

Основной методикой крепления облицовочного кирпича является вариант с использованием шурупов, благодаря тому, что это предельно просто. Монтируются длинные шурупы по дереву. Но когда стены составляют слишком большую площадь, то требуется применение дополнительной системы креплений, чтобы предотвратить возможные деформации и разрушения.

Важно! В обязательном порядке нужно применять в перевязи рядов стеку или прутья (каждые 3-6 рядов).

Почему в пеноблочных (газобетонных) стенах при облицовке нужно дополнительное усиление проемов?

Газобетонные или пеноблочные стены достаточно хрупкие и облицовывать их нужно. Причем делать это необходимо правильно, т.е. так чтобы усилить стены, но при этом не перегрузить, иначе деформации и растрескивания неизбежны.

Как правило, при строительстве домов из газоблоков в шовные соединения блоков и облицовочный кирпичный слой закладывается металлический оцинкованный 5 мм пруток. Расстояние между элементами крепления может отличаться в зависимости от ширины кладки, а соединение происходит за счет точечной сварки.

Важно! Все шовные соединения в местах монтажа прутков должны быть герметично заделаны.

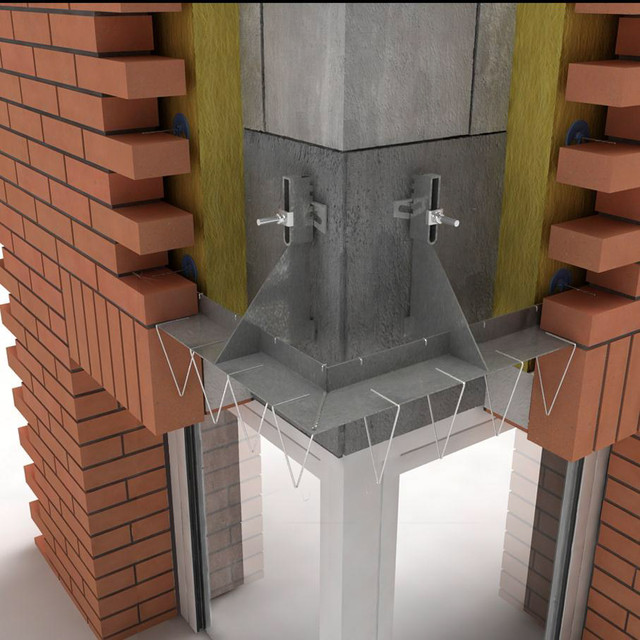

Закрепление облицовочной кладки в области проемов происходит при помощи монтажа металлических уголков на анкерах или саморезах. Это позволяет создавать каркасы нужной жесткости и укладывать необходимые элементы в смонтированные консоли.

Как закрепить кирпичную облицовку к стенам из пеноблоков при помощи штырей

Арматурные штыри отлично подходят для закрепления облицовки к пеноблокам. Осуществлять монтаж этих элементов следует каждые 5 рядов кирпичной кладки. Конечно, некоторые неопытные строители делают усиление чаще, но это не совсем разумно. Расстояние между арматурными прутами не должно быть меньше 1 метра друг от друга. Кроме того в шовных соединениях между самими пеноблоками должны быть заложены металлические штыри выступающие наружу не менее чем на 10 см.

Отметим, что начинать усиление облицовки, т.е. непосредственно монтаж штырей можно стартовать уже с самого первого ряда кирпичей. Процесс монтажа можно осуществлять при помощи перфоратора или дрели с небольшим сверлом, которым делается отверстие, куда впоследствии забивается ребристая арматура.

Чтобы обеспечить максимальное качество конструкции необходимо сделать небольшой горизонтальный уклон, а затем перекрыть последующие ряды, что позволит сделать надежную и выносливую арматурную обвязку.

Данный вариант наиболее дешевый относительно количества используемых материалов, но наиболее трудозатратный.

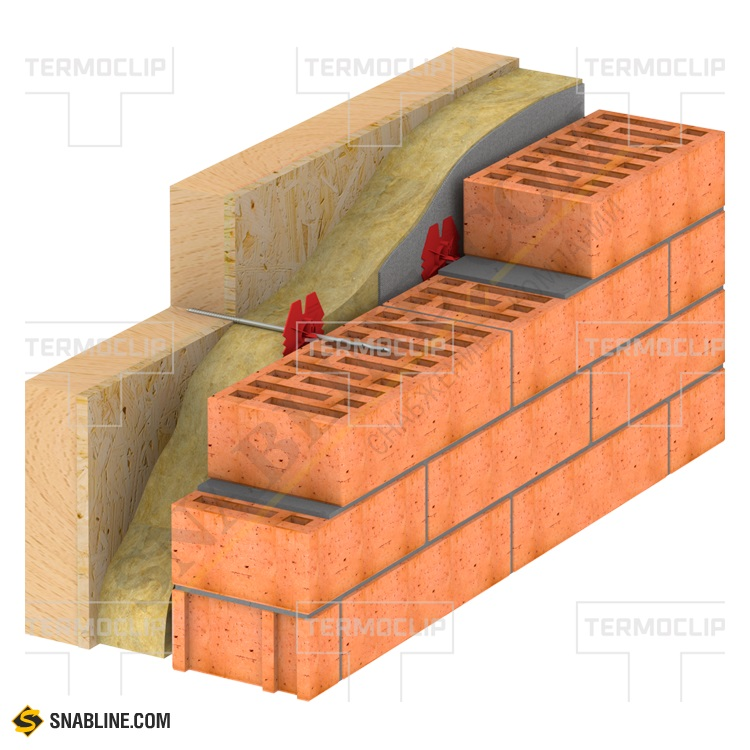

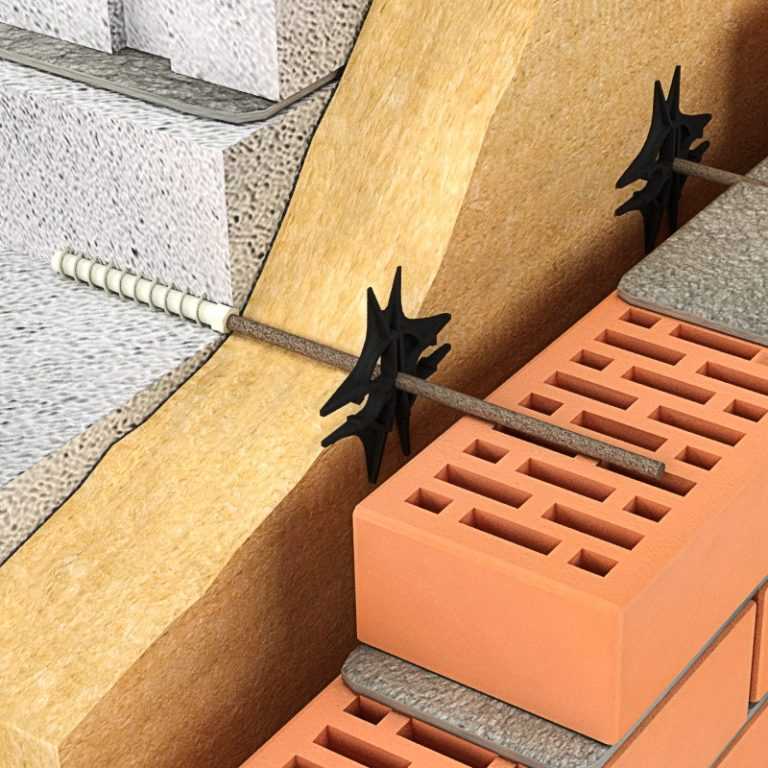

Гибкие связи как вариант крепления облицовочного кирпича к пеноблокам

Данная  методика монтажа облицовки на газобетон достаточно популярна среди профессионалов, благодаря своей надежности и относительной простоте. В работу идет несколько основных вариантов гибких соединителей:

• из стеклопластика,
• из базальтопластика.

Оба варианта материалов относительно недорогие (дороже арматуры), но они далеко не всегда имеются в ассортименте большинства строительных магазинов. Кроме того не каждый магазин способен продать качественные гибкие связи для облицовочного кирпича с достаточной прочностью и возможностью менять размер и деформироваться под воздействием «осадки» или смещения стен.

Существует несколько производителей гибким связям, которым стоит доверять и которые мы рекомендуем выбирать в качестве расходного материала.

1. Гибкие связи Армпласт. Базальтопластиковые стержни со специальным песчаным покрытием, которые имеют отличную адгезию со строительным раствором и защищены от коррозии в щелочной среде бетонного окружения. Кроме того данные гибкие связи позволяют значительно продлить срок эксплуатации постройки любого назначения, а также обладают низким уровнем теплопроводности, высочайшим показателем гибкости и прочности.
2. Гибкие связи Гален. Данные базальтопластиковые стержни созданы для монтажа облицовки из клинкерного кирпича на основания из материалов с повышенной пористостью (газо- и пеноблоки). Обладают повышенной упругостью и прочностью, а также минимально возможной теплопроводностью. Варианты длины у стержней могут быть от 180 до 400мм.
3. Гибкие связи ZV-Welle. Данный вариант изготавливается производителем из нержавеющей стали и нейлона. Предназначается для подвязывания лицевой кирпичной кладки к несущей стене из газо- и пенобетона, полнотелого строительного кирпича и обычного бетона. Стержни данного типа позволяют выставить вентиляционный зазор между облицовкой и стеной. Вообще связующие ZV-Welle выбирают в случаях, когда в изначальном проекте не была заложена возможность дополнительной облицовки кирпичом, поскольку они более дорогие относительно прочих предложений. Подходит для строений не выше 4х м. Для высотных зданий следует выбирать следующее поколение гибких связей Bever BP10 обладающее увеличенной капсулой.

Установка гибких связей ZV-Welle осуществляется по следующему алгоритму:

• в стене следует просверлить отверстие диаметром 8мм и глубиной 6см,
• забить дюбель,
• в установленный дюбель при участии специального обсадного элемента (который предоставляется в упаковке) и молотка в дюбель заколачивается распорный стержень гибкой связи.

            Рекомендации по установке гибких связей от профессионалов

• Гибкие связи можно и нужно использовать при облицовке уже готовых зданий. Для этого достаточно просверлить отверстия в нужных местах шовных соединений.
• Выбирать стержни следует исходя из потребностей. Один конец анкера должен иметь волнистый профиль, а другой, к примеру, подходящий для крепления пластин.
• Если вы столкнулись с проблемой слишком плотных швов в несущей стене, можно выбирать связующие с загнутым концом.
• Гибкие связи, имеющие специальный спиральный наконечник можно успешно заколачивать молотком в материал.
• При использовании дюбелей лучше выбирать анкера с наконечником винтового типа.
• Несмотря на более высокую стоимость, все же предпочтительнее использовать именно нержавеющие связующие.
• Оптимальный диаметр для связующих – 4-6мм.
• Монтаж анкера всегда происходит в заранее просверленное отверстие, в которое вставляются дюбеля из пластика.

Лицевой кирпич «посаженный» на гибкие связи – это практичный и экономный вариант крепления, который, тем не менее, требует наличия определенных навыков и умений. Например, анкера следует правильно позиционировать. Лучше всего это делать шахматкой (50 см по горизонтали и 40 по вертикали), т.е. на 1м² стены должно быть расположено не более 5 анкеров. В области проемов шаг уменьшают до 30 см. По углам отступ креплений должен быть не меньше 150 мм и не более 250мм.

            Кладочные сетки при монтаже облицовочной кладки

Кладочные сетки очень часто используются при монтаже креплений между несущей пено- или газобетонной стеной и лицевым кирпичом. Данная методика известна давно, но по-прежнему достаточно эффективна. Стоимость такого варианта крепления крайне низкая, но есть определенное условие, при которой его вообще можно использовать – изначальное планирование облицовки при строительстве здания. Т.е. следует понимать, что на готовую постройку эффективно «прицепить» сетку не получится. Сетка позволяет равномерно распределить нагрузку от облицовочной кладки по стене и тем самым избежать деформаций и растрескиваний в фасаде. Лучше всего выбирать металлическую оцинкованную сеть, которую нужно укладывать каждые три блочных ряда, а при кладке шириной в 2 блока, ее прокладывают каждые 4 ряда.

  Важно! Если в кладке несущих стен используются блоки невысокого качества можно и нужно укладывать сетку чаще. Стартовать армирование следует с нулевого ряда, что позволит прочнее закрепить облицовку и избежать ее деформаций впоследствии.

Варианты кладочной сетки бывают разные – сталь, стеклопластик и пр. Выбор материала следует акцентировать не только на том, из чего он сделан, а и на жесткости. К примеру, большие участки с большой нагрузкой следует обеспечивать только металлической сеткой, иначе могут случиться деформации облицовки уже спустя непродолжительное время. Однако она имеет как свои преимущества, так и недостатки.  Оцинкованная металлическая сеть достаточно прочная на разрыв, выносливая, мало весит и при этом не перегружает саму конструкцию. Но (!) сама сетка очень острая, а потому травмоопасная и работать с ней нужно предельно осторожно. Базальтопластиковая кладочная сетка в этом плане намного безопаснее, она в принципе не способна проржаветь, а также выдерживает серьезные нагрузки.

В качестве вывода можно сказать, что крепление лицевого кирпича к пено- или газобетонным несущим стенам не просто возможно, а и может быть выполнено на разной степени готовности здания и в различных вариантах.

            Как правильно выложить кирпичную облицовочную кладку над оконным проемом

Облицовка лицевым кирпичом, в особенности это касается клинкера, требует особо внимательного отношения в области оконных проемов. Сразу же отметим, что существуют готовые решения, но в зданиях, где окон много они сразу же отметаются из-за дороговизны.

Проще и дешевле решить вопрос примыкания окна и кирпичной кладки при помощи специального металлического уголка и металлического согнутого листа, которые позволят обустроить верхний откос в уже построенном доме с незапланированной изначальной облицовкой.

Go to Top

что такое узлы, как правильно соединить, если привязка с утеплителем и без, сложности в примыкании, возможные ошибки

Дома из кирпича пользуются заслуженной популярностью благодаря отличной теплопроводности, звукоизоляции и прочности материала.

Чтобы здание могло служить десятки лет, кирпич участвует не только в создании несущих стен, но и в других элементах.

Если строительство затягивается или по другим причинам, чтобы конструкция сохраняла неподвижность, кирпичные элементы связывают друг с другом.

Разберёмся, в каких случаях это делают, возможные способы соединения и подробный технологический процесс создания такой постройки.

Содержание

• 1 Когда может потребоваться?
• 2 Что означает термин узлы и для чего они нужны?
  • 2.1 Как они формируются?
• 3 Правила привязки несущих перегородок из кирпича к осям
• 4 Как привязать к существующим стенам из кирпича?
• 5 Материалы и инструменты
• 6 Пошаговый порядок действий по связыванию
  • 6. 1 Без утеплителя
  • 6.2 С утеплителем
• 7 Сложности в соединении
• 8 Возможные ошибки
• 9 Заключение

Когда может потребоваться?

Привязка кирпичных стен используется в следующих случаях:

• Для создания примыкающей кирпичной перегородки. К имеющейся несущей стене присоединяется межкомнатная перегородка внутри здания. Ещё возможные варианты: соединение стен производится на внешней стороне для формирования балкона, террасы, крыльца.
• Соединение облицовочного кирпича и несущей стены. Создают такую конструкцию сразу, если позволяет бюджет, либо чуть позже, для соединения есть несколько способов. Суть процесса: облицовочный кирпич дополнительным слоем ложится поверх чернового, из которого состоит готовая постройка.

Что означает термин узлы и для чего они нужны?

Узлы кирпичных стен – это места соединения конструктивных элементов постройки отличающихся по принимаемым и передаваемым на основание нагрузкам.

Если стены сопряжены правильно, нагрузка на здание передаётся равномерно, сохраняется целостность стен при эксплуатации. Это чрезвычайно ответственная конструктивная часть строения, где производится перераспределение сил на строительные элементы.

Как они формируются?

Узловые соединения кирпичных конструкций – это жесткое соединение элементов между собой кирпичами, угол формируется с помощью специального типа кладки. Например, перегородка выстраивается одновременно с несущей стеной, будто бы «вырастает» из неё.

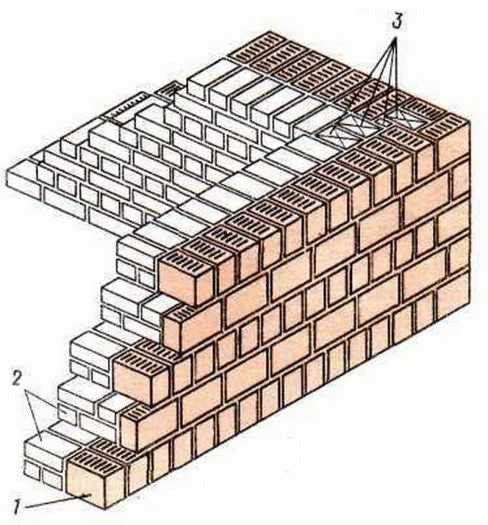

Разберем как сделать примыкание стены в 1 кирпича к стене в 1,5 кирпича, пошаговая инструкция:

1. Выкладывается раствор толщиной 8 мм, и кирпич очерёдностью: 2 целых тычком на внешнюю сторону, 2 ¾ кирпича. Тычки должны образовывать внешнюю грань.
2. 2 кирпича устанавливают тычками к тем, что ¾ по величине.
3. 2 кирпича укладывают ложком к парам полноразмерных. Часть первого ряда основной стены готова.
4. Добавляем 2 полноразмерных к примыкающему ряду, где установлены кирпичи ¾.
5. Все швы тщательно промазывают раствором.
6. Делаем второй ряд. Тонкий слой раствора 8 мм, на ½ первого кирпича и ½ второго, ложком на лицевую сторону кладётся второй ряд, далее поочередно.
7. Далее тычками полноразмерные кирпичи укладываются тычками на внутреннюю сторону основной стены.
8. На примыкающую стену полноразмерный кирпич укладывают поперёк предыдущего ряда. Все швы хорошо забиваются, размер до 1 см.
9. Далее порядовка повторяется согласно схеме.

Схема и инструкция в видео:

Узлы можно формировать в любой порядовке, технология будет немного отличаться. Кирпич изменяется в размерах в зависимости от температуры в атмосфере. На его физические свойства влияет также влажность, времена года, стена способна двигаться на 2-3 см в обе стороны.

При создании гибких узлов кирпичных стен надо учитывать физические свойства материала, чтобы избежать появления трещин и разрушения.

Правила привязки несущих перегородок из кирпича к осям

Координатная ось определяют расположение основных стен (к ним относят несущие и самонесущие), их выделяют в документации до начала работ. Второе название этих осей – разбивочные, их обозначают на строительной площадке, когда разбивают участок метками.

Метками, разбивкой территории занимаются профессиональные геодезисты. Они устанавливают реперы на штатных местах, после чего начинаются строительные работы (копка траншеи или ямы под фундамент и т.д.).

До старта работ по возведению строения собирается пакет документации. Среди прочих – проект производимых работ геодезистом, в который входит разбивка осей.

Его цель – вынос проектных решений с чертежей на территорию участка, закрепление в пространстве координатных точек посредством установки меток. Все обозначения должны сохраняться до окончания стройки, если какие-то из них случайно сбиваются – необходимо восстановить в прежнее состояние.

Координатные оси, согласно ЕМС (Единой модульной системе), должны находиться на расстоянии кратном показателю М. Он равен 100 мм и называется основным строительным модулем.

Создан, чтобы унифицировать строительные конструкции. Как вариант существует показатель 3М равный 300 мм, для удобства работы в крупномасштабном строительстве.

Привязка – это положение строительных конструкций относительно координатных осей. Линии боковых сторон перекрытий всегда совпадают с координатными осями. Соответственно привязка определяет расстояние, в пределах которого плиты перекрытий опираются на стены.

Привязка бывает:

• Нулевая. Координатная ось на чертеже совпадает с линией внутренней плоскости стены.
• Центральная. Геометрическая ось (линия, проходящая через середину толщины стены) совпадает с разбивочной.
• Строительная. Для конструкций из кирпича смещается центр. Например, толщина стены 38 см, внутренняя грань привязывается к оси на расстоянии 13 см, к наружной грани на расстоянии 25 см.

Согласно правилам привязки основных строительных элементов (указаны в ГОСТ 28984-91) к координатным осям:

• Внутренняя сторона несущих наружных стен смещается относительно разбивочной оси по направлению в глубину строения. Расстояние, на которое оно может сместиться равно ½ толщины несущей стены внутри здания. Как вариант: соразмерно модулю М или его половине.
• Геометрическая ось несущих стен внутри строения совпадает с разбивочными осями. Правила для внутренних несущих стен не действуют, если они принадлежат к лестничной конструкции или содержат вентиляционные каналы. В этом случае допускаются отклонения.
• Комбинация: плиты перекрытий, опирающиеся на кирпичные стены. Внутренние стороны двигаются на 13 см относительно продольной разбивочной оси.
• Стены из кирпича 38 см и больше и продольные перекрытия (балки). Разбивочная ось проходит в 25 см от внутренней стороны стены.
• Стены 38 см сопряжены с пилястрами 13 см. Расстояние между разбивочной осью и внутренней гранью – 13 см.
• Правило нулевой привязки: если толщина кирпичной стены с пилястрами до 13 см, внутренняя грань совмещается с осью.

Для чего устанавливаются эти правила:

• нагрузка на несущие конструктивные элементы должна быть равномерной, чтобы избежать перегруза и разрушения стен;
• проведение осей координат помогает строителям и проектировщикам взаимодействовать друг с другом, воплощать идею постройки четко по намеченному плану;
• несущие стены и перегородки создают единую симметричную композицию, возможно с добавлением креативных элементов, не влияющих на долговечность и прочность постройки.

Как привязать к существующим стенам из кирпича?

Есть несколько способов, чтобы привязать кирпичную кладку к уже готовой стене. Используют их для монтажа перегородок к несущим конструкциям, а также присоединения облицовки к черновой стене.

Основные правила:

• Более легкая конструкция должна иметь под собой устойчивый фундамент, устанавливаться на полу или быть продолжением цоколя. При этом основание под готовой стеной и под новой не должны соединяться, поскольку возникнет разная усадка. Фундамент перегородки может состоять из другого материала, но должен находиться на одном уровне с фундаментом несущей стены.
• Привязка должна минимально вредить существующей стене, иначе есть риск нарушить теплоизоляционные свойства.
• Соблюдать технологию, чтобы не повредить готовую постройку, сохранить её от трещин.

Для привязки рекомендуется использовать кирпичи одинакового размера, чтобы порядовка совпадала и соединить материалы было проще.

Проводить процедуру нужно обязательно, так на перегородки оказывается давление с потолка и с боковых сторон в процессе отделочных работ. Привязка помогает избежать обрушения и деформации.

Материалы и инструменты

Для создания связей между кирпичными стенами можно использовать следующие материалы:

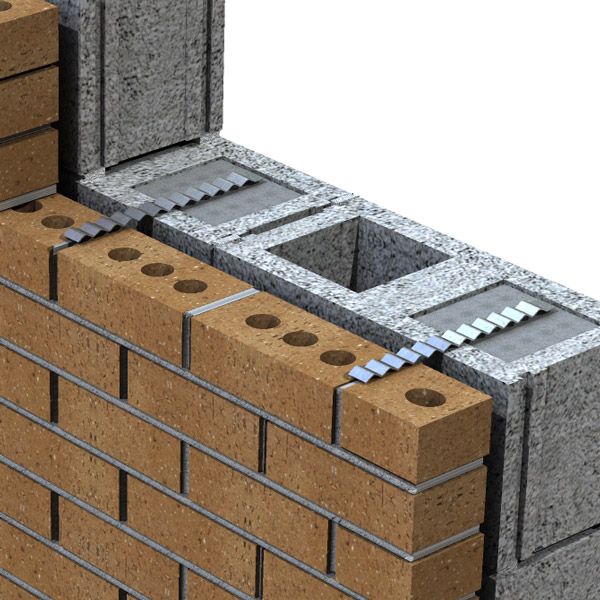

• Стальные оцинкованные полосы. Преимущества: доступная цена, всегда в наличии. Недостатки: увеличивает теплопотери сквозь стены. С ними вместе применяют потолочный анкер 6-8 см.
• Базальтовая связь. Плюсы: не пропускает холод, считается лучшим вариантом для подобных работ (имеется сертификат). Минусы: дорогой, продаётся только в специализированных магазинах.
• Стеклопластиковая арматура. Плюсы: низкая цена, отсутствие коррозии, легко купить, армирование целыми хлыстами, не выпускает тепло, простота в использовании, надежность. Вместе с ней используют дюбели.

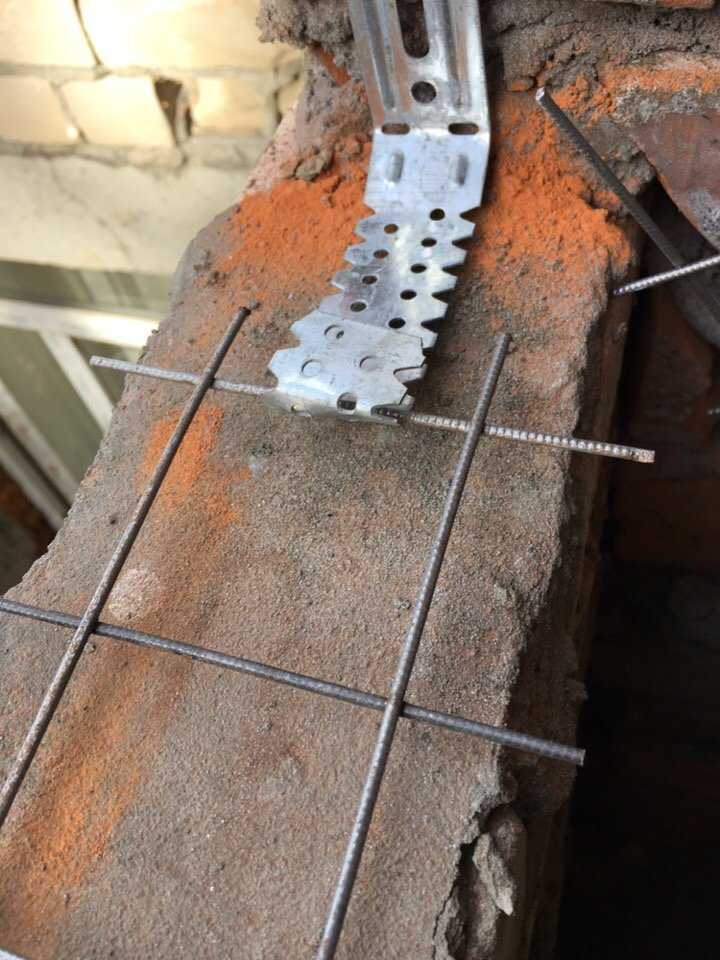

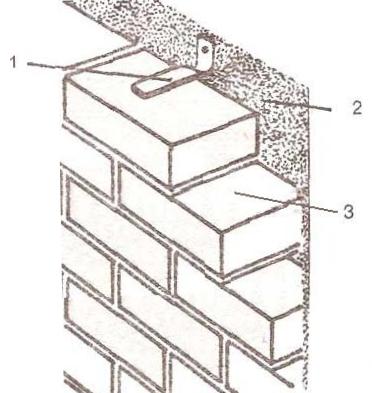

Для облицовки без использования утеплителя удобно использовать стальные полосы, для стен с утеплителем – стеклопластиковую арматуру или базальтовую связь. Ещё понадобится перфоратор и сверло соответствующее размерам используемых материалов.

Пошаговый порядок действий по связыванию

Оба способа представленных ниже могут работать как для привязки перегородки, так и для облицовочной кладки.

Без утеплителя

Пристраивать конструкцию необходимо в следующем порядке:

1. Учитываем расстояние между черновой стеной и облицовочной. Если оно составляет более 5 см, лучше не экономить и использовать металлическую полосу (20-30 см длиной) целиком.

   Затраты материала зависят также от размера облицовочного кирпича. Если расстояние 1-2 см, то полосу разрезают на 2 одинаковые части. Загибают её г-образно, чтобы угол приходился на соединение стен, сторона с перфорацией должна ложиться на кирпич облицовки и занимать примерно половину.

2. С помощью перфоратора создать отверстия глубиной примерно 6 см, подходящие под анкеры с шагом в 1,5 кирпича. Черновой кирпич не всегда имеет плотную текстуру. Необходимо, чтобы анкер плотно держался в отверстии. Если при высверливании кирпич осыпается – нужно новое отверстие рядом, чтобы впоследствии конструкцию не вырвало из него в процессе усадки стен.
3. Вставить анкер в специальное отверстие на меньшей части загнутой металлической полосы. Установить элемент в перфорацию стены, и аккуратно вбить анкер до его раскрытия.
4. После того, как все элементы займут своё место выложить раствор и продолжить кладку. Металлическая пластина должна остаться в шве, где она благодаря перфорации плотно привяжется и будет удерживать облицовочную стену.

С утеплителем

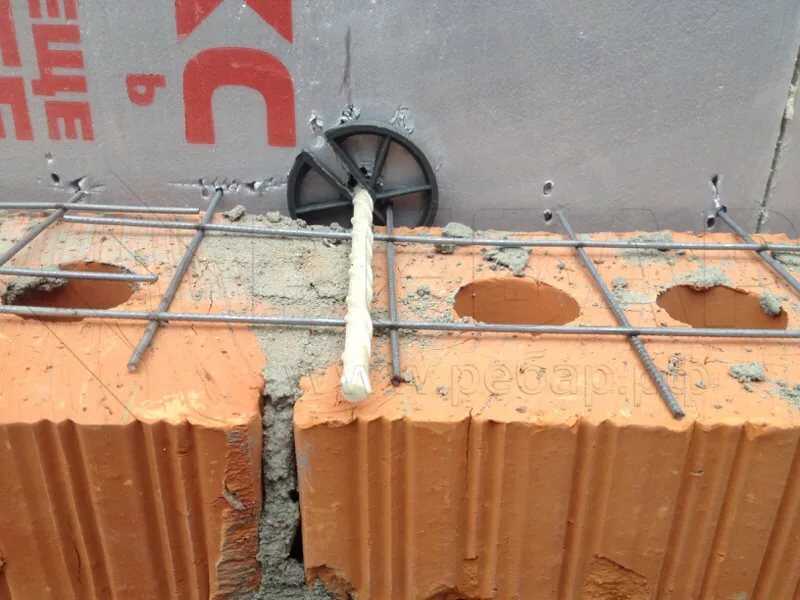

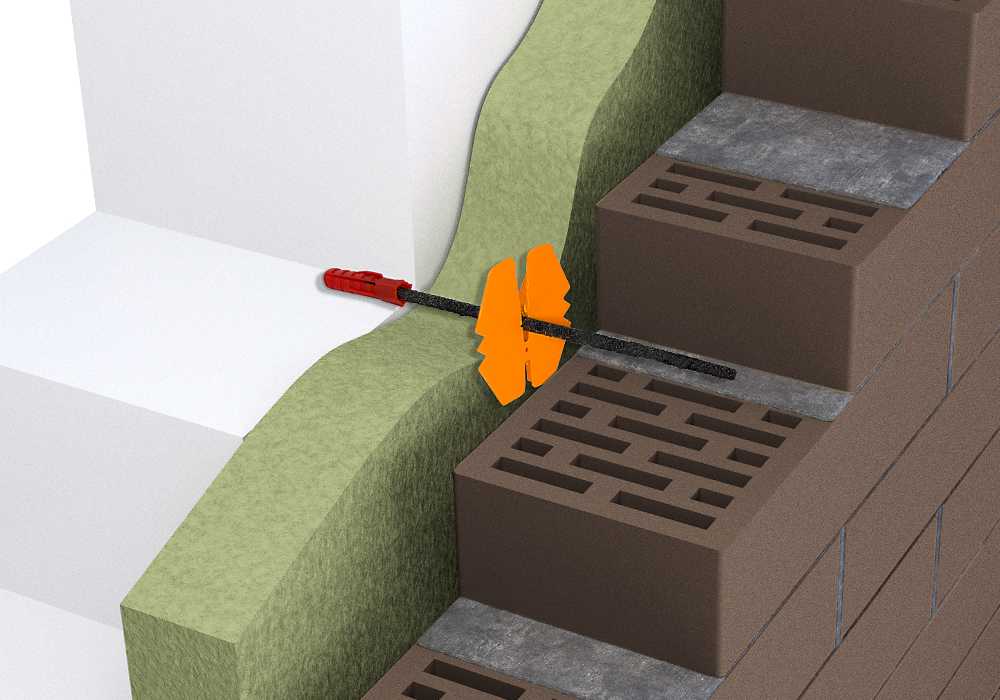

Второй вариант, если между стенами уложен утеплитель. Используем слеклопластиковую арматуру, разрезаем её на куски 25-30 см из расчета 6-7 см на монтаж внутри несущей стены, 10 см утеплитель, 1-2 см расстояние до облицовочной стены, и ¾ толщины облицовочного кирпича.

Этапы:

1. Просверлить отверстия сквозь утеплитель и вглубь несущей стены на 6-7 см. Отверстия для арматуры рекомендуется делать как можно ближе по высоте к уровню ребра облицовочного кирпича. Штырь должен лежать на нем, а не висеть в воздухе.
2. Вставить в отверстие арматуру с дюбелем на конце, вбить молотком.
3. Повторить операцию через 1-2 кирпича.
4. Класть новый ряд облицовки так, чтобы арматура оказалась внутри шва. Стеклопластик достаточно гибкий, при необходимости его можно немного подогнуть.

Повторяют крепление через 3-4 ряда.

Если работа начинается с облицовочного кирпича, а черновая кладка будет формироваться после, в швы облицовки можно заложить арматурную сетку 10*10 см кусками (размер отреза зависит от толщины кирпича и расстояния между стенами) через каждые 4 ряда. Даже если кирпич черновой и чистовой будут разных размеров, можно нагнать высоту с помощью швов (сделать их больше или меньше) и сетка ляжет ровно.

Обратный вариант, если сначала создают черновую кладку, а после покрывают облицовочным кирпичом, можно заранее в швы установить гибкие связи: стальные перфорированные полосы или тонкую арматуру. Если кирпичи облицовки и черновые будут разных размеров, связь можно подогнать под шов.

Использовать сетку при первоочередном создании черновой кладки не рекомендуется. Она плохо гнётся и, если швы не будут совпадать, на кирпич будет оказано сильное давление. Со временем стена облицовки даст трещины.

Сложности в соединении

Неопытных каменщиков волнуют вопросы порядовки и формирования красивых узлов кирпичных стен. Обучиться порядку действий можно по указанной инструкции и приложенному видео.

Для формирования надежных связей рекомендуется использовать только качественные материалы, в частности раствор должен надежно схватывать и держать элементы.

Если возникает проблема с фиксацией дюбеля или анкера – необходимо попробовать заменить деталь или просверлить новое отверстие.

Предпочтение рекомендуется отдавать гибким связям, форму которых можно менять, если порядовка не будет совпадать (в 99% случаев).

Возможные ошибки

На что обратить внимание:

• Арматурную сетку для связи используют только если первой создают облицовку.
• При соединении перегородки и готовой несущей стены, рекомендуется устанавливать гибкие связи. Нагрузка на эти элементы разная и со временем жёсткая связь нарушит целостность стен.
• Несущую и несущую стены или перегородку с перегородкой рекомендуется соединять жёстко, для надежности.
• Фундамент стен должен быть на одном уровне, плотная связь сохранялась даже при усадке, и общая картина не разрушалась.

Заключение

Чтобы соединить кирпичные стены безопасно и надолго потребуется создать грамотный проект, в котором будет учтён ландшафт участка и разработаны координатные оси.

Перегородки и облицовочный кирпич можно устанавливать, как в процессе строительства, так и после его завершения. Предпочтительно применять гибкие связи между элементами, они безопаснее. Главное, правильно рассчитать нагрузку и использовать качественные материалы.

Как рассчитать несущую способность кирпичной стены?

Предполагается, что прочность кирпично-ферроцементной композитной стены может быть определена простым добавлением компонента прочности кирпича к компоненту ферроцемента. Проще говоря, предельная нагрузка Pu определяется следующим выражением: Pu = P1 + P2 (1) , где: P1 : несущая способность кирпичной стены.

Сколько может весить кирпичная стена?

Вес кирпичной стены на квадратный фут

Для кирпичной стены толщиной 230 мм или 9 дюймов их вес должен составлять 41 кг или 90 фунтов на квадратный фут , а для кирпичной стены толщиной 100 мм или 4 дюйма их вес должен составлять 18 кг или 40 фунтов на квадратный фут.

Какой вес может выдержать пустотелая кирпичная стена?

В среднем шлакоблоки могут выдержать не менее 1700 фунтов . Однако, в зависимости от размера блока и отверстий, шлакоблок может выдержать более 1700 фунтов.

Насколько прочна кирпичная стена?

Это связано с тем, что средний бетонный блок может выдерживать давление 3500 фунтов на квадратный дюйм, а средний кирпич должен выдерживать около 3000 фунтов на квадратный дюйм .

Ответы на связанные вопросы:

Являются ли кирпичи несущими?

Все кирпичные стены являются одним из двух. Несущие стены являются неотъемлемой частью конструкции здания . Они несут вес здания и поэтому должны соблюдать правила, чтобы поддерживать его в рабочем состоянии.

Какова прочность каменной кладки на сжатие?

Минимальная средняя чистая прочность на сжатие по ASTM C90 в редакции 2014 года составляет 2000 нетто psi . Предыдущие выпуски C90 указывали 1900 чистых фунтов на квадратный дюйм. f’ _м , заданная прочность кладки на сжатие, является значением, используемым при расчете каменной стены.

Какой вес выдерживает стена?

Точный вес, который может выдержать гипсокартон, зависит от того, где и как установлен груз. Тонкий гвоздь в полом гипсокартоне оставит на полу даже легкую фоторамку, но используйте правильное оборудование и технику, и ваш вертикальный гипсокартон сможет удержать целых 100 фунтов .

Может ли одинарная кирпичная стена быть несущей?

Что такое несущая стена? Стены, которые поддерживают балки пола или другие стены выше, являются несущими. Спальная ниша, стены коридора и другие стены, идущие параллельно задней и передней стенам многоквартирного дома, обычно являются несущими. Несущими могут быть как кирпичные, так и деревянные каркасные стены .

Какой вес может выдержать стена?

Вес, который может выдержать гипсокартон, зависит от того, что используется для подвешивания объекта и угла, под которым он крепится к стене. Будет важно найти стержни в стене, которые представляют собой деревянный блок 2 × 4. Если вы используете соответствующее оборудование, вы можете повесить до 100 фунтов !

Какой вес можно повесить на бетонную стену?

Стандарты. В соответствии со стандартами, опубликованными в 2003 году ASTM, некоммерческой организацией по международным строительным стандартам, все бетонные блоки должны выдерживать не менее 1700 фунтов веса на квадратный дюйм (PSI) .

Насколько прочна бетонная стена?

Подвесные плиты, балки и фермы (которые часто встречаются в мостах) требуют от 3500 до 5000 фунтов на квадратный дюйм. Традиционные бетонные стены и колонны, как правило, имеют толщину от от 3000 до 5000 фунтов на квадратный дюйм , в то время как для дорожного покрытия требуется от 4000 до 5000 фунтов на квадратный дюйм.

Как повесить тяжелый предмет на кирпичную стену?

Если вам нужно повесить тяжелые предметы или убедиться, что предмет надежно закреплен на стене, используйте ввинчивающиеся анкерные крюки . Все, что вам нужно сделать, это предварительно просверлить отверстия в растворе или кирпиче, а затем вкрутить анкерный крюк. Вы также можете использовать анкеры, которые прикрепляются к стене или крепятся к ней, но они лучше всего подходят только для легких предметов.

Прочна ли одинарная кирпичная стена?

Короче говоря, вы можете построить кирпичную стену с постоянной скоростью 5 футов в день без проблем . Как только вы подниметесь примерно на 7 футов, вам потребуются дополнительные системы поддержки и прочный фундамент, чтобы кирпичная стена была безопасной и прочной. Возведение кирпичной стены — задача не из легких.

Почему кирпичные стены такие прочные?

Почему кирпич такой прочный? При обжиге при чрезвычайно высоких температурах частицы глины сплавляются вместе, образуя сверхпрочную связь, которая превращает глиняные кирпичи в метаморфические породы . Глиняный кирпич прочнее бетона и многих других строительных материалов.

Как сделать кирпичную стену прочнее?

Для предотвращения обрушения каменных стен при землетрясении в новом строительстве целесообразно применять стены из армированного кирпича. Существующие каменные стены также можно усилить с помощью , установив железобетонные кожухи с одной или обеих сторон стен .

Могут ли кирпичи быть конструкционными?

Однако в системе конструкционной кирпичной стены кирпич служит как конструктивной системой, так и внешней отделкой облицовки (см. Деталь А). Использование кирпича как для внешней отделки здания, так и для его конструкции позволяет извлечь выгоду из прочности кирпичной кладки, привлекательного внешнего вида и других неотъемлемых достоинств.

Являются ли внешние кирпичные стены несущими?

Полнотелые кирпичные стены, напротив, состоят из двух слоев кирпича, которые крепятся друг к другу в процессе строительства. Эти стены являются несущими и вместе образуют наружную стену дома.

Как поддерживать кирпичную стену?

Опора кирпичной кладки на основании стены

Какова минимальная прочность кирпича на сжатие?

Минимальная прочность на сжатие кирпича 1 класса 105 кг/см2 . Кирпич 2 класса 75 кг/см2.

Удерживает ли кирпич влагу?

Факты о кирпичной стене

Кирпичные стены никогда не бывают водонепроницаемыми. Кирпичи и раствор способны поглощать большое количество влаги различными способами и должны дышать, чтобы удалить эту влагу . Вода может проникнуть через крошечные трещины между кирпичами и раствором.

Какова прочность кирпича на сжатие в фунтах на квадратный дюйм?

Как правило, прочность на сжатие или прочность на раздавливание кирпича находится в диапазоне от 1000 фунтов на квадратный дюйм до 1500 фунтов на квадратный дюйм. кирпичи второго класса, их прочность на сжатие составляет около 996 фунтов на квадратный дюйм, …

Какой вес может выдержать шуруп в кирпиче?

В общем, винт может удерживать 80-100 фунтов . На вес, который может удерживать винт, могут влиять несколько факторов.

Какой вес может выдержать стена без стойки?

Какой вес может выдержать гипсокартон без стойки? Обычно около 20 фунтов . Для тяжелых предметов вам, возможно, придется согнуть их вдвое или повесить на шпильку. С дешевым пластиковым настенным анкером, который входит в комплект большинства продуктов, гипсокартон может удерживать около 20 фунтов.

Сколько может выдержать стена 2×4?

A 2×4 может выдерживать до 1000 фунтов по вертикали . Этот размерный пиломатериал является наиболее распространенным материалом, используемым для каркаса внутренних и наружных стен дома. При использовании в качестве стеновых стоек 2×4 обычно группируются для создания стены на расстоянии 16 дюймов друг от друга.

Как армировать одинарную кирпичную стену?

Для усиления одинарной кирпичной стены вы можете использовать железобетонные оболочки и структурную перемычку из стеклопластика . Если вы не знаете, как выполняется процесс перепрофилирования железобетонных оболочек и конструкций из стеклопластика, см. ниже.

Является ли кирпичная стена структурной?

Несущие стены: Массивные каменные стены являются несущими стенами. Кирпичные облицовочные стены крепятся к несущим опорным стенам и не являются несущими .

Как определить, является ли кирпичная стена структурной?

Самый быстрый способ определить, является ли ваша стена несущей или нет!

Какой вес могут выдержать 2 винта?

Два винта могут удерживать 160-200 фунтов . Три винта могут удерживать 240-300 фунтов. Вот как использовать искатель шипов, чтобы найти центр для достижения наилучших результатов. Вы можете удвоиться таким образом, потому что сам шип может выдержать несколько сотен фунтов.

Как повесить 10-фунтовую картину на гипсокартон?

Все о стенах: как повесить тяжелую картину на гипсокартон

Может ли гипсокартон выдержать 20 фунтов?

Тонкий гипсокартон выдерживает от 1,2 до 1,6 фунтов на квадратный фут без какой-либо поддержки. Более толстый гипсокартон выдержит 1,5–2,1 фунта на квадратный фут без дополнительной поддержки . Сдвиг и растяжение влияют на поддерживаемый вес.

Какой груз можно повесить на стену из шлакоблоков?

Чтобы безопасно удерживать тяжелые предметы на стене из шлакоблоков, используйте несколько анкеров с общим рейтингом, на 400 процентов превышающим вес объекта . Например, 2 анкера, рассчитанные на 100 фунтов. может безопасно удерживать предмет весом 50 фунтов.

Какой вес может выдержать кирпичная колонна?

Сила колонны определяется ее самым слабым местом. Это означает, что он может выдержать давление не менее 2000 фунтов на верхнюю пластину и 1000 фунтов на нижнюю пластину 9.0004 .

Бетонная стена прочнее кирпичной?

Основное различие между обеими стенами заключается в прочности на сжатие . Эта прочность является свойством любого материала выдерживать давление. Судя по материалам, глиняные кирпичи, а также бетонные кирпичи завершены, бетонные кирпичи имеют большую дополнительную прочность на сжатие.

Какой вес может выдержать бетон?

Несущая способность свободно опертых бетонных плит.

Thickness (mm)	Self Weight (kg/m2)	Total Load
kN/m2
100	240	7. 26
125	300	7,85
150	360	8,44

Как армировать бетонные стены?

Как армировать бетонные стены?

1. Способы укрепления бетонных стен.
2. Бетонная оболочка.
3. Замена бетона.
4. Модернизация стальными материалами.
5. Модернизация с использованием сплавов с памятью формы (SMA)
6. Использование ламинатов FRP.

Можно ли вешать тяжелые предметы на кирпич?

Крепление тяжелых предметов к кирпичу сложнее, чем к дереву или гипсокартону ; к голому кирпичу нельзя просто что-то прибить или приклеить. Для просверливания кирпича требуются специальные сверла, а анкеры для бетонных гильз необходимы для расширения внутри кирпича и служат прочной и долговечной опорой.

Работают ли зажимы для кирпичей?

Зажим для кирпича

Вам нужны дюбели для кирпича?

Если вы хотите закрепить что-либо на кирпичной или бетонной стене, гипсокартоне или другой твердой поверхности (кроме дерева), вам обязательно понадобятся дюбели . Они обеспечивают прочное сцепление с твердыми материалами или закрепляются в полых материалах или панелях.

Какой высоты может быть кирпичная стена?

Безопасная высота для стен разной толщины

Зона 1 *толщина стенки	Зона 1 макс. высота	Зона 2 макс. height
1 Brick	1450mm	1300mm
1½ Brick	2400mm	2175mm
100mm Block	450mm	400mm
200mm Block	1050mm	925mm

Кирпич прочнее стали?

Кирпич, без сомнения, прочный материал, но сталь считается одним из самых прочных и долговечных строительных материалов на рынке .

Какой высоты можно построить кирпичную стену без разрешения на строительство?

Возведение нового забора, стены или ворот не требует разрешения на планировку, если: они будут ниже 1 метра в высоту и будут находиться рядом с дорогой, используемой транспортными средствами (или пешеходной дорожкой такой дороги), или ниже 2 метров в другом месте .

Кирпич прочнее бетона?

Бетонные блоки должны иметь минимальную прочность на сжатие 1900 фунтов на квадратный дюйм, но прочность многих блоков значительно превышает этот предел. Если мы измеряем прочность в фунтах на квадратный дюйм, бетонных блоков превосходят кирпичей. Первый может выдерживать 3500 фунтов на квадратный дюйм, в то время как предел кирпича находится на уровне 3000 фунтов на квадратный дюйм.

Каковы недостатки кирпича?

Недостатки кирпича

• Длительное строительство.
• Нельзя использовать в зонах повышенной сейсмичности.
• Поскольку кирпичи легко впитывают воду, поэтому при отсутствии контакта с воздухом они вызывают флуоресценцию.
• Очень низкая прочность на растяжение.
• На шероховатой поверхности кирпича может образоваться плесень, если ее не очистить должным образом.
• Очистка кирпичных поверхностей — тяжелая работа.

Кирпичный дом прочнее деревянного?

Будучи легким и гибким материалом, древесина лучше подходит для сейсмоопасных районов . Причина этого в том, что сила землетрясения пропорциональна массе конструкции, а высокое соотношение прочности и веса дерева позволяет материалу выдерживать сейсмическую активность намного лучше, чем кирпич.

Как укрепить слабую кирпичную стену?

Наиболее известные методы усиления: частичная и общая перекладка стены, стальные анкерные балки, инъекция под низким или высоким давлением, усиление стальных стержней, уложенных в стыки стен, или усиление с использованием стальных и бетонных элементов. .

Какой самый распространенный способ армирования кирпичной кладки?

Армирование кирпичных стен

Наиболее распространенной горизонтальной арматурой каменной стены является проволочная лестница или ферма из оцинкованной стали, уложенная в растворе между рядами кирпича или блока .

Как починить шаткую кирпичную стену?

Ремонт поврежденной кирпичной стены

Best Brick Anchors – Системы крепления бетона

Якорь мужской или женский?

• Анкеры с внутренней резьбой потребуют наметки анкера, а затем размещения приспособления над отверстиями. Если имеется более одного анкера, может быть сложно правильно совместить все отверстия для установки. Для анкеров с внутренней резьбой также необходимо просверлить большое отверстие, поскольку размер отверстия равен внешнему диаметру анкера. Якорь женского типа придаст более законченный вид, потому что форма головки и тип используемого болта не будут выступать на большое расстояние от поверхности.
Анкеры с наружной резьбой
• позволяют просверливать отверстие с установленным приспособлением. Крепеж, вставляемый в приспособление, можно закрепить непосредственно в просверленном в кирпиче отверстии. Поскольку размер отверстия равен размеру анкера, для диаметра используемого анкера с наружной резьбой требуется отверстие меньшего размера, чем для анкера с внутренней резьбой. Доступен широкий выбор головок в зависимости от диаметра и типа выбранных креплений.

Типы кирпичных анкеров

• Втулочные анкеры – это анкеры с наружной резьбой , которые производятся в диаметрах от 1/4” до 3/4” и доступны в различных длинах для размещения материала различной толщины. Анкеры-втулки универсальны и могут использоваться в полнотелом кирпиче, кирпиче с отверстиями или растворном шве. Гильзовые анкеры имеют самые разнообразные типы головок и бывают с круглой прорезной головкой, плоской головкой с потайной головкой Phillips, круглой головкой или стандартной шестигранной гайкой. Оцинкованные гильзовые анкеры следует использовать в сухих помещениях внутри помещений, гильзовые анкеры из нержавеющей стали следует рассматривать для использования вне помещений. Все анкерные втулки поставляются предварительно собранными и готовыми к использованию. Отверстие, которое необходимо просверлить в кирпиче, имеет тот же диаметр, что и используемый анкер-втулка. Для просверливания отверстия в кирпиче необходимо использовать ударную дрель с твердосплавным наконечником.

• Tapcons® – торговая марка и наиболее известное название самореза для кирпича, который производится в США. Они поставляются с головкой с шестигранной шайбой и плоской головкой с потайной головкой Phillips и доступны в диаметре 3/16 дюйма и диаметре 1/4 дюйма . Оба диаметра имеют длину 1-1/4″, 1-3/4″, 2-1/4″, 2-3/4″, 3-1/4″, 3-3/4″ и 4 » ; диаметр 1/4 дюйма также бывает длиной 5 дюймов и 6 дюймов. Прежде чем вставлять винт Tapcon, в кирпиче необходимо просверлить отверстие. Резьба tapcon врезается в кирпич, обеспечивая превосходную удерживающую способность. Единственная проблема, которая может возникнуть при использовании тапкона в кирпиче, заключается в том, что при использовании очень твердого абразивного кирпича способность свинцовой нити ударять по кирпичу может быть уменьшена до того, как головка тапкона плотно прилегает к закрепляемому приспособлению. Когда это происходит, тапкон перестает постукивать, и, если прикладывать продолжительный крутящий момент, тапкон может срезаться. Отверстие, которое просверливается в кирпиче, имеет диаметр чуть меньше диаметра устанавливаемого тапкона; для крана 3/16 дюйма требуется отверстие 5/32 дюйма, а для крана 1/4 дюйма требуется отверстие 3/16 дюйма. Шуруп по бетону марки Tapcon поставляется со стандартным синим покрытием Climaseal® или из нержавеющей стали 410 с серебристым покрытием Climaseal®. При установке tapcon необходимо использовать ударную дрель с насадкой из твердого сплава.

• Nylon-Nail-its- представляют собой кирпичный анкер для легких условий эксплуатации, который имеет нейлоновый корпус со стальным гвоздем. Их вбивают в кирпич, забивая молотком гвоздь в тело анкера, и тело анкера расширяется у стенок отверстия в кирпиче. Нейлоновый гвоздь-легко установить. I t доступен в двух диаметрах 3/16” и 1/4” и длинах от 3/4” до 3”. Нейлоновый гвоздь — он бывает трех видов: грибовидная, плоская и круглая. Не все типы головок бывают обоих диаметров или любой длины. Некоторые размеры доступны с нейлоновым или алюминиевым гвоздем. Нейлоновый гвоздь с нейлоновым или алюминиевым гвоздем отлично подходит для использования в тех случаях, когда стойкость к ржавчине имеет решающее значение. Имейте в виду, что нейлоновый гвоздь — это анкер очень легкого типа, и его следует использовать только в тех случаях, когда закрепляемое приспособление не имеет большого веса.

• Анкер молоткового привода – похож на нейлоновый гвоздь, поскольку работает по тому же принципу. Корпус анкера изготовлен из сплава цинка, алюминия, магния и меди с гвоздем из стали или нержавеющей стали. Анкер с молотковым приводом поставляется с грибовидной головкой, которая представляет собой низкопрофильную головку диаметром около 1/2 дюйма, обеспечивающую превосходную опорную поверхность по отношению к закрепляемому материалу. Корпус анкера является относительно мягким и податливым, что позволяет корпусу анкера соответствовать неровной поверхности отверстия в кирпиче. После установки анкеры привода молота не снимаются. Головка устроена таким образом, что после установки гвоздь находится на одном уровне с верхней поверхностью головки анкера. Молотковые приводы бывают двух диаметров: 3/16” и 1/4”. Набор молотков диаметром 3/16 дюйма имеет только одну длину 3/4 дюйма. Диаметр 1/4 дюйма бывает разной длины от 3/4 дюйма до 3 дюймов.



• Одинарные и двойные распорные анкеры – это анкеры с внутренней резьбой , которые подходят для любых болтов с национальной крупной резьбой диаметром 1/4”, 3/8”, 1/2”, 5/8” и 3/4” .  Однораспорный анкер используется в более твердом кирпиче, а двойной распор в основном используется в кирпиче, который может быть не самого высокого качества. Одиночное расширение работает с помощью одной расширительной гайки, которая вытягивается вверх, расширяя корпус анкера к кирпичу в одной точке. Двойной распорный анкер имеет две гайки, расширяющие корпус анкера по всей его длине. Как одиночный, так и двойной распорный анкер хорошо работают как в кирпичном, так и в растворном швах. Единственным отрицательным аспектом обоих анкеров является диаметр отверстия, которое необходимо просверлить в материале основания, т. е. для 1/4 дюйма требуется просверлить отверстие 1/2 дюйма в кирпиче.

• Защитные экраны доступны в короткой или длинной версии. Короткая версия предназначена для очень плотного и твердого кирпича, а более длинная версия предназначена для менее плотного и более мягкого кирпичного материала. Дополнительная длина длинного лагового щита обеспечивает более глубокое заделывание в кирпич, что создает потенциал для лучшей удерживающей способности. Оба лаговых щита имеют диаметры 1/4”, 3/8”, 1/2”, 5/8”, 3/4” и требуют использования шурупа для расширения анкера после его установки в кирпич. Защитные экраны для лаг могут быть установлены в кирпичный или растворный шов, и, поскольку конструкция универсальна, они допускают широкий диапазон расширения. Имейте в виду, что для расширения анкера необходимо использовать стягивающий винт, а стягивающие винты доступны только с шестигранной головкой.

Вы можете узнать больше обо ВСЕХ наших кирпичные и бетонные анкеры.

21 февраля 2019 г. Майк Писторино

Последние сообщения

• Выполняйте работу правильно с первого раза, используя лучшие анкеры для каменной кладки.
