Крепление для стеновых панелей: Скрытый крепеж для стеновых панелей, купить крепеж для стеновых панелей МДФ в компании СИТИСТРОЙ

пошаговая инструкция и технология установки

Способы установки стеновых панелей:

Способы установки и список инструментов

Подготовка к монтажу

Способ крепления на обрешетку

Способ установки на жидкие гвозди и клей

В статье будет две пошаговых инструкции по монтажу стеновых панелей своими руками. Расскажем, как правильно устанавливать МДФ, ДСП и ПВХ элементы разными способами. Именно эти материалы чаще всего используют в отделке кухонной зоны. Они легкие, дешевые относительно других конструкций, но при этом достаточно прочные, создают звуко-и теплоизоляцию. Пластик и древесно-волокнистые плиты влагостойкие, легко моются, что особенно актуально для фартука над столешницей и всего помещения в целом.

Существует два способа крепления планок: на обрешетку и непосредственно на стену.

Оцените состояние кухни. Если в ней совсем мало места — лучше оштукатурить, загрунтовать стены и выбрать второй вариант, так как первый отнимает ощутимую площадь.

Если помещение среднее или большое, вам повезло. Можно обойтись без серьезных дополнительных работ и монтировать стеновые панели на деревянный каркас. Даже обои снимать необязательно. Правда, если на поверхности много жирных пятен или даже плесени, лучше ее обработать. Еще одно преимущество технологии — внутри можно спрятать проводку.

Перечень инструментов

Для работы могут понадобиться:

• Брус, рейки или металлический профиль, если вы будете делать обрешетку.
• Грунтовка, штукатурка, кисти, шпатель и т.д., если нужно заделывать неровности.
• Утеплитель, если это необходимо. Подойдет пенопласт или другой теплоизоляционный материал.
• Молоток.
• Электролобзик.
• Шуруповерт.
• Ножовка.
• Карандаш или маркер.
• Строительный уровень и рулетка.
• Степлер.
• Жидкие гвозди или густой клей для дерева. Иногда листы могут крепиться на них.
• Угольник.
• Скобы и гвозди.
• Кляймеры для МДФ.
• Саморезы для обшивки.
• Саморезы или дюбели для обрешетки.
• Стремянка.
• Плинтусы, наличники, уголки.

Этот набор инструментов подойдет как для пластиковых конструкций, так и для элементов из МДФ, ДСП.

Сначала нужно выбрать материал. Немного расскажем о возможностях каждого из них. О плюсах вы уже знаете: влагостойкость, экономичность, легкость, простой монтаж. Но дешевые виды пластика могут не выдержать перепада температур и оплавиться или поцарапаться от абразивной губки, чистящего средства. Их не рекомендуется устанавливать над плитой.

То же, но в меньшей степени касается и МДФ. Существуют улучшенные модели, которые лишены этих недостатков. Например, продукция из постформинга. Это более прочная разновидность ДСП с повышенной влагостойкостью и жаропрочностью. Что касается декоративности, то выбор в магазинах достаточно большой. Каждый найдет рисунок и фактуру по вкусу.

Как рассчитать необходимое количество материалов

Выяснить, сколько элементов понадобится для внутренней отделки достаточно просто. Нужно вычислить суммарную площадь стен и вычесть из нее квадратуру окон и дверей. Затем — умножить ширину выбранной детали на ее высоту. Первое значение разделите на второе и прибавьте 10 % на запас.

Правила использования пластиковых планок

Ограничений не так много.

• Если ПВХ находился при температуре ниже +10°, прогрейте его перед тем, как крепить на поверхность. На это уйдет не менее получаса.
• Температура в комнате во время установки также должна быть выше +10°.
• Не доставайте все листы сразу, чтобы сохранить их товарный вид.

Рабочий процесс делится на три этапа. Стартовая точка — нанесение разметки.

Разметка

С помощью строительного уровня, рулетки и карандаша расчертите поверхность стены там где будет расположена обрешетка. Обычно прикручивают основную раму по периметру, а на нее горизонтально или вертикально расположенные рейки. Расстояние между перемычками должно составлять 50-60 см для МДФ, ДСП и 30-40 для элементов из ПВХ (это позволяет увеличить прочность конструкции, пластик не будет сильно прогибаться).

Нарезка и сборка каркаса

Чаще всего каркас делают деревянным, так как он более экономичен, чем пластиковые или металлические профили. Крепление стеновых панелей на кухне производится на рейки с сечением минимум 20*20 мм, без изгибов и прочих дефектов. Перед монтажом их в обязательном порядке обрабатывают антисептиком и водоотталкивающей пропиткой. После того как дерево просохнет (на это уйдет примерно один день), можно приступать к работе.

Расстояние нижней части от пола должно составлять 1-2 см.

• Установите основу — четыре планки по периметру. При необходимости под нее подкладывают бруски для выравнивания.
• Присоедините дополнительные направляющие с помощью саморезов или шурупов. Не жалейте крепежных элементов, чтобы конструкция была надежной.
• Если была предусмотрена теплоизоляция, уложите материал в получившиеся ячейки. МДФ можно утеплять монтажной пеной и пенопластом.

Металлическая обрешетка считается наиболее надежной. Ее изготавливают по схожему принципу, но процесс более сложный. В этом видео показан подробный пример установки такого профиля.

С пластиковыми направляющими, как и с деревянными, все довольно просто. По предварительной разметке их прикрепляют к стене дюбелями. Элементы должны быть расположены перпендикулярно полотнам ПВХ.

Создание каркаса — самый трудоемкий этап. Когда он закончен, можно приступать к заключительной части работы.

Обшивка

Планки можно закреплять на каркасе горизонтально и вертикально. Мастера советуют начинать установку снизу и из угла к окну или дверям. Если верхнюю часть придется обрезать, то ее можно будет спрятать за настенным гарнитуром.

Инструкция пошагово

• Обрежьте листы, если это необходимо.
• Угловой элемент прикрепите саморезами и закройте уголком.
• Пластиковую угловую планку вставляют в заранее установленный уголок и прикрепляют к каркасу степлером.
• Вставьте второй лист в паз первого и присоедините его к профилю кляймерами, саморезами, клеем или скобами.

На заключительном этапе монтируют напольный плинтус. В видео — наглядный принцип установки каркаса и ПВХ-планок.

Если стена ровная, материал можно приклеивать

сразу на нее. Это не самый простой способ и у него есть несколько минусов.

• Не получится быстро и просто снять конструкцию.
• Под воздействием перепадов температуры, влаги, она может отклеиваться.
• Исчезает возможность спрятать проводку.
• Из-за необходимости подготовки поверхности, длительность работы увеличивается. С каркасной конструкцией можно справиться за 1-2 дня.

Монтаж выполняется в три этапа. Первый — выбор инструменты, в данном случае клея.

Какой клей подойдет для отделки

Он должен соответствовать двум требованиям.

• Пластичность. ПВХ и МДФ могут деформироваться в зависимости от температуры и уровня влажности в помещении. Состав должен компенсировать это.
• Густая консистенция. Скорее всего стена не будет идеально ровной, поэтому где-то клея понадобится больше, где-то меньше.

Мастера советуют использовать жидкие гвозди — на них можно монтировать все виды конструкций. Пластиковые планки можно прикреплять на прозрачные пенополиуретановые герметики.

Подготовительные работы

Для прочного крепления стеновой планки, ее нужно очистить от старой отделки, пыли, грязи, убрать жирные пятна, плесень, неровности. К дальнейшей работе можно приступать когда грунтовка высохнет. В это время тщательно замеряют нужны размер деталей и аккуратно обрезают их.

Монтаж

Клеить листы нужно в следующей последовательности.

• Очистить тыльную сторону листа сухой тряпкой.
• Нанести клей на ПВХ или МДФ точечно или в шахматном порядке, крупными кляксами на расстоянии 20-25 см.
• Плотно приложить полотно к стене и оторвать, чтобы клей немного обветрился (если используются жидкие гвозди).
• Через пять-семь минут приклеить элементы заново, хорошо прижав их.
• После протереть стену влажной губкой и проверить аккуратность швов.

Стыки обычно закрывают уголками, приклеивая их на прозрачный герметик. При установке фартука последовательность действий может быть другой. Посмотрите как крепится стеновая панель на кухне

 над столешницей.

Стеновые панели ПВХ и МДФ

Стеновые панели вполне могут использоваться для внутренней отделки любых помещений вместо традиционных обоев или покраски стен. Широкому распространению этого вида отделочного материала способствует его невысокая стоимость, достаточно высокая прочность, долговечность и легкость установки. Смонтировать стеновые панели можно и своими руками, причем по сравнению с поклейкой обоев или покраской стен это займет намного меньше времени. Благодаря широкому разнообразию расцветок можно подобрать стеновые панели для любого интерьера.

Виды стеновых панелей

Различают панели из ПВХ и панели из МДФ. Оба типа стеновых панелей могут использоваться для жилых помещений, выбор чаще всего продиктован назначением помещения.

Панели из МДФ представляют собой экологически чистый продукт при производстве которого не используются специальные клеи или пропитка защитными растворами. Поэтому монтаж стеновых панелей МДФ рекомендуется выполнять в сухих, хорошо проветриваемых помещениях, например, гостиной.

Для ванной, кухни, полуподвального помещения лучше остановить свой выбор на стеновых панелях из ПВХ.

Установка обоих типов панелей практически идентична и не должна вызвать особых затруднений даже у начинающего строителя.

Способы монтажа стеновых панелей

Существует несколько способов монтажа стеновых панелей:

1. С использованием деревянной обрешетки. В этом случае предварительно на стене монтируется каркас из деревянных брусков. При монтаже стеновых панелей на деревянную обрешетку предварительно необходимо тщательно проконтролировать ровность отдельных брусков и обеспечить их защиту от сырости, например, с помощью специальных защитных составов. Стеновые панели к обрешетке могут крепиться с помощью гвоздей, саморезов, клеящей смеси и даже строительного степлера.

2. Если предполагается обшивка стеновыми панелями деревянной стены, то можно обойтись и без обрешетки. В таком случае панели крепятся к стене любым из вышеперечисленных способов.
3. С помощью металлической обрешетки.

4. С использованием специального монтажного профиля (пластикового или металлического). К стене монтажный профиль прикрепляется с помощью дюбелей. Ее конструкция позволяет просто прищелкивать панель к рейке с помощью специальных клипс, что облегчает монтажные работы. Использование такой конструкции позволяет в будущем быстро демонтировать стеновые панели для того, чтобы заменить поврежденные элементы.

Монтаж обрешетки под панели

Монтаж самих стеновых панелей из МДФ и пластиковых панелей не занимает много времени. Основные трудозатраты приходятся на подготовительные работы – монтаж обрешетки.В зависимости от используемого типа обрешетки несколько отличается и состав работ.

При использовании деревянной обрешетки по обеим сторона от угла устанавливаются вертикальные планки, они необходимы для того, чтобы потом установить угловой профиль. Затем устанавливаются горизонтальные планки, расстояние между ними не должно превышать 50 см. Если предусматривается дополнительная тепло- или звукоизоляция помещения, то в получившиеся ячейки укладывается тепло- или звукоизоляционный материал.

При монтаже стеновых панелей мдф рекомендуется пространство между брусками обрешетки заполнить либо пенопластом, либо монтажной пеной. Помимо дополнительной тепло- и звукоизоляции пена будет выступать в роли гидроизолятора, повышая долговечность обрешетки и панелей мдф. Излишки пены после ее затвердевания можно просто срезать ножом.

По периметру дверных и оконных проемов также монтируются горизонтальные и вертикальные брусья обрешетки, даже если они не приходятся на выбранный «шаг». На откосах оконных проемов монтируются только вертикальные деревянные брусья.

Монтаж обрешетки из металлических UD и CD профилей, а также из пластикового монтажного профиля схож с созданием деревянной обрешетки. Перед креплением отдельных элементов обрешетки необходимо CD профили нарастить до необходимой длины.

Металлические профили крепятся к стене исключительно с помощью саморезов. При попытке использования дюбелей профиль деформируется либо крепеж будет не добит.

Монтаж стеновых панелей следует начинать с левого угла комнаты и двигаться вправо.

Технология ус тановки стеновых панелей

При монтаже стеновых панелей мдф возможны 3 варианта их крепления к обрешетке (с помощью гвоздей, клеймеров или клеящей смеси). К металлическому профилю панели крепятся с помощью кляймеров. Такой способ крепления хоть и является самым трудоемким, но позволяет в будущем легко разбирать конструкцию без повреждений стеновых панелей.

У панели мдф, которая будет располагаться в углу срезается гребень, она крепится к деревянной обрешетке с помощью небольших саморезов. Гребень следующей панели вдвигается в паз панели установленной в углу, после чего она прикрепляется к деревянной обрешетке небольшими гвоздями, которые вбиваются наискосок в паз. Для того чтобы шляпка гвоздя не препятствовала вхождению в паз гребня следующей панели его необходимо добить с помощью металлическогго бойка.

У последней панели следует отрезать ½ гребня, 2 завершающие панели вставляются домиком, на него нужно слегка надавить до щелчка. Дополнительное укрепление панелей не потребуется.

Откосы можно обшивать как в продольном, так и в поперечном направлении. Обычно если ширина откоса меньше чем двойная ширина панели, то отделку выполняют в поперечном направлении.

Монтаж панелей из пвх выполняется по схожим правилам. Сначала в углу размещается уголок, в который затем вставляются стеновые панели. Прикрепление панели к обрешетке выполняется с помощью гвоздей либо саморезов по крепежной полке.

Отдельно стоит рассмотреть монтаж панелей из пвх с использованием специального монтажного профиля и скоб. В этом случае значительно возрастает скорость выполнения работы.

При использовании скоб панели просто располагаются максимально близко друг к другу и прищелкиваются к профилю.

Места примыкания проемов к стене отделываются специальными финишными элементами.

Завершающим штрихом обшивки стены станет установка напольного плинтуса.

Сам по себе монтаж стеновых панелей довольно простая операция. Намного больше времени уходит на то, чтобы правильно смонтировать обрешетку и раскроить сами стеновые панели. По сравнению с этим обшивка стен занимает намного меньше времени.

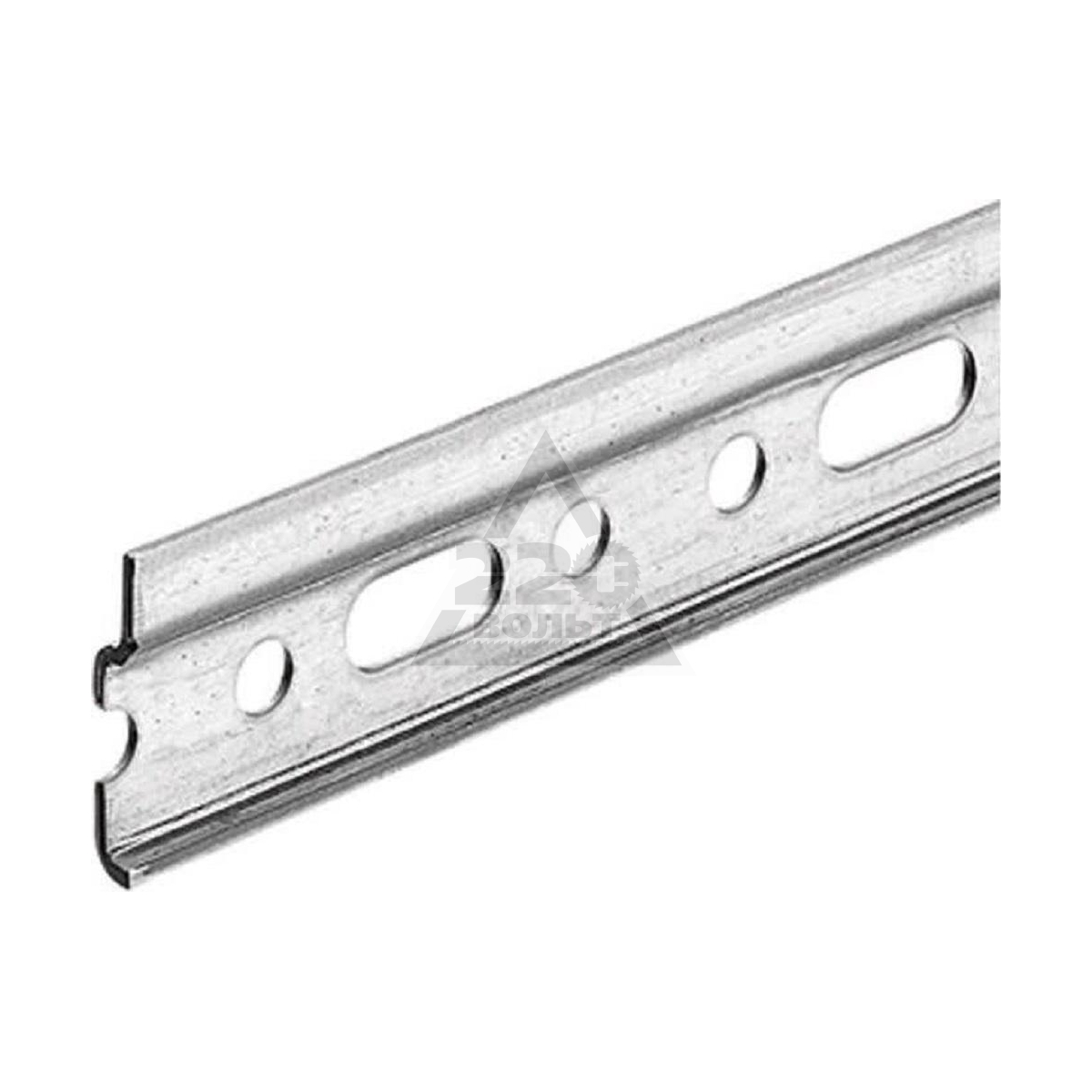

Навесная система крепления для стен

Навесная система крепления подходит для монтажа панелей с натуральным шпоном дерева на основе огнестойких панелей из ГВЛ: KGF и NAATakustik+, а также другие панелей на основе ДСП или МДФ толщиной 18-20 мм.



Виды профилей:

Для упрощения, а также увеличения скорости монтажа, akustikplus разработал специальную рельсовую монтажную систему из оцинкованной стали. Она состоит из следующих компонентов:

настенный профиль WL 21/48, длина 4 м

профиль для панелей PL 16/48, длина 4 м

профиль для панелей PL 32/48, длина 4 м



Подконструкция для монтажа панелей встык:

вертикальный монтаж встык

горизонтальный монтаж встык

Особенности данной подконструкции:

• используется пара профилей WL 21/48 и PL 16/48
• необходим зазор между верхним краем верхней панели и потолком не менее 16 мм
• подходит для панелей без кромки (например, KGF и NAATakustik+), а также панелей с кромками
• при вертикальном монтаже в один ряд возможно демонтировать любую панель
• при горизонтальном монтаже, а также при вертикальном монтаже в несколько рядов возможно демонтировать панели только начиная с верхней



Подконструкция для монтажа панелей с рустом:

вертикальный монтаж с рустом

горизонтальный монтаж с рустом

Особенности данной подконструкции:

• используется пара профилей WL 21/48 и PL 32/48, а также декоративные вставки (за рустами)
• необходим зазор между верхним краем верхней панели и потолком не менее 16 мм
• подходит для панелей с кромками (внимание: при необходимости использовать данную систему для огнестойких шпонированных панелей KGF и NAATakustik+ — проконсультируйтесь с нашим специалистом — есть особенности)
• при вертикальном монтаже в один ряд возможно демонтировать любую панель
• при горизонтальном монтаже, а также при вертикальном монтаже в несколько рядов возможно демонтировать панели только начиная с верхней, а также возможно демонтировать любую панель при условии ширины руста более 16 мм



Крепление профилей PL 16/48 или 32/48 на обратную сторону панелей:

вертикальный монтаж

горизонтальный монтаж



Примечание:

В случае монтажа гигроскопичных панелей (на основе ДСП, МДФ и т. д.) необходимо учитывать влажность воздуха в помещении. Максимальная влажность при температуре 20 градусов не должна превышать 65%.

Рекомендуется применение температурных швов (пазов). Через каждые 2 метра рекомендуется шов 5мм.

Рекомендованное расстояние между крепежными профилями — 500мм.
Необходимо обеспечить достаточную вентиляцию ниши между стеной и панелями. Это необходимо для температурного уравнивания.

В зависимости от требований к коэффициенту звукового поглощения при монтаже дополнительно может использоваться минвата.

Основные способы крепления стеновых панелей

Стеновые панели – отличный способ улучшения вида различных помещений. Это пластины из различных видов материалов с имитацией рисунка. Благодаря неприхотливому уходу и хорошей влагоустойчивости их применение уместно и в местах общественных, и в ванных, и кухнях. Возможность крепления панелей на стены любой неровности за достаточно короткий срок сделали их очень популярным элементом декора.

Типы панелей

• Внешние. Предназначены для наружной отделки и отличаются более прочной структурой, устойчивостью к выгоранию и перепадам температур.
• Внутренние. Высокие показатели экологичности и теплопроводности позволяют их применять для внутреннего декора помещений.

Виды стеновых панелей

1. Пластиковые. Изготавливаются из ПВХ, материала долговечного и легкого, влагоустойчивого, с хорошей теплопроводностью.
2. Панели-ДВП. Сделанные из прессованных волокон дерева под воздействием высокой температуры, они экологически чистые, но имеют плохую влагоустойчивость.
3. Панели-МДФ. Прессованная древесная пыль, входящая в их состав, делает их прочными, влагоустойчивыми и поддающимися шлифовке.
4. Гипсокартонные. Обладают отличным соотношением цены и качества. Рекомендуются только для жилых помещений.

Преимущества

• Легкость установки при экономии времени и трудозатрат.
• Незначительный вес.
• Долговечность.
• Влагоустойчивость отдельных видов.
• Низкая шумопроводность.
• Отличная теплоизоляция.
• Возможность скрытия изъянов стен.

Способы установки декоративных панелей

• Крепление пластиковых панелей. Обрешетка – основа, на которую присоединяются панели. Этот способ хорош, если есть необходимость скрыть неровности стен или некачественное покрытие штукатуркой. Чтобы установить декоративные стеновые панели из пластика, делают монтаж обрешетки. На заранее присоединенные крепежные детали крепят первую панель. Нижнюю ее часть пристреливают скобами к обрешетке. Далее вставляют вторую панель тем же способом. Последняя панель вставляется в крепеж, далее – предпоследняя.
• Крепление ДВП-панелей. Существуют три способа. Укладка их на обрешетку происходит так же, как у пластиковых панелей. Можно клеить панели прямо на стены после их выравнивания, очистки и высушивания. Как альтернатива, крепление с помощью саморезов. Понадобится точная разметка на стене, проделывание отверстий и вставка дюбелей.
• Крепление МДФ-панелей. Здесь применимы способы крепления ДВП, но предпочтительнее установка с обрешеткой. Между собой такие панели скрепляются посредством замка, нижняя часть его присоединяется к обрешетке.
• Крепление гипсокартонных панелей. Их обычно либо просто приклеивают на стену с помощью гипсового клея для монтажа, либо устанавливают с помощью каркаса. Его собирают из специальных профилей с прямыми подвесами.

Советы по установке

1. Если панели приклеиваются на стену, стоит после тщательной очистки поверхности дождаться ее полного высыхания, а лишь потом их прикреплять.
2. Клей должен быть универсальным, подходящим и для самих панелей, и для основы.
3. Панели, прикрепляемые на каркас, можно монтировать вертикально, горизонтально или елочкой.
4. Процесс монтажа лучше осуществлять при комнатной температуре.

Различные крючки, шурупы, предназначенные для установки мебели, должны быть прикреплены не к панелям, а к каркасу или стене.

Сделать помещение уютным можно с помощью имитации рисунка панелей под натуральный камень, дерево или кирпич.

Купить такие панели можно в любом строительном магазине, а также заказать на проверенном сайте.

Крепление стеновых панелей к стене

Основные способы крепления панелей МДФ на стене

После изготовления декоративных МДФ панелей встает вопрос их крепления к вертикальной поверхности. Требований к поверхности, на которой будут крепиться эти панели, совсем немного: стены должна быть изготовлены из достаточно прочного материала и быть более или менее ровными. Специально выравнивать поверхность перед монтажом стеновых панелей не нужно – небольшие неровности после установки декоративных изделий будут скрыты. Деревянную поверхность перед креплением МДФ панелей желательно обработать специальным антисептиком для дерева. Бетонная поверхность в какой-либо дополнительно обработке практически не нуждается.
В интернет магазине Дамиан-М Москва предлагаются следующие способы крепления панелей МДФ к стене:

ВАРИАНТ 1 – крепление с помощью специального алюминиевого профиля

ВАРИАНТ 2 – крепление с помощью деревянной декоративной решетки

Каждый из этих методов имеет как достоинства, так и недостатки. Выбирать вариант крепления нужно в зависимости от ваших предпочтений и возможностей.



ВАРИАНТ 1 – крепление панелей с помощью алюминиевого профиля

Наибольшее распространение получил именно способ крепления панелей с помощью алюминиевого профиля, т. к. он обладает существенными достоинствами по сравнению с креплением с помощью декоративной решетки, а именно:

1. дешевле, т.к. алюминиевый профиль для МДФ панелей не требует какой-либо дополнительной подготовки перед монтажом панелей и у самих панелей торцы не подвергаются дополнительной обработке;
2. быстрее, т.к. монтаж с помощью алюминиевого профиля проще технологически, чем монтаж с помощью решеток.

Недостатком способа монтажа панелей с помощью алюминиевого профиля является то, что сам этот профиль производится только в одном серебристом цвете. Эту особенность профиля обязательно нужно учитывать при монтаже. Решетку же, наоборот, можно изготовить в любом цвете и использовать ее в осуществлении дизайнерской идеи.

Для монтажа панелей с помощью алюминиевого профиля используются 3 вида профиля:
– профиль угловой (артикул ПУ)
– профиль торцевой (артикул ПТ)
– профиль соединительный (артикул ПС).
В самом названии профиля заложено его назначение: соединительный нужен для соединения панелей между собой, угловой – для декорирования углов на стене, и торцевой – для монтажа только торцов панелей. Монтаж панелей начинается с крепления торцевого профиля к поверхности с помощью дюбелей и саморезов. К креплению профиля нужно подойти серьезно и на этом не экономить. Ведь сами панели на стене не фиксируются никак.
После крепления профиля в его пазы начинают вставляться МДФ панели. Закреплять панели в пазах дополнительно не нужно. Все рассчитано так, что панель очень прочно закреплена в профиле. С другой стороны в торец панели вставляется уже соединительный профиль, который затем жестко фиксируется в стене. Углы на стенах преодолеваются с помощью углового профиля. И так панель за панелью происходит декорирование стены. Заканчивается монтаж опять торцевым профилем.



ВАРИАНТ 2 – крепление панелей с помощью решетки

Для крепления декоративных МДФ панелей с помощью решетки используется обычный деревянный брус с размерами 80 х 10 х 2400 мм. Порядок работы в этом случае, следующий:

1 шаг: подготовка бруса. На брус наклеивается шпон, вся конструкция шлифуется и затем покрывается лаком. Вместо шпона брус можно покрасить в любой нужный цвет;
2 шаг: создание решетки на стене. Создаем на вертикальной поверхности из бруса решетку. Для этого с помощью дюбелей и саморезов закрепим каждый брус к стене. Расстояния между брусьями устанавливаем по размеру панелей.
3 шаг: установка самих панелей. С помощью клея или малозаметных шпилек закрепляем на решетке декоративные панели МДФ.
Хочется обратить внимание, что решетка обязательно перед монтажем красится или покрывается шпоном и лаком. Необработанный брус в этом случае не подходит. Шпон, который наклеивается на решетку, или краска, которой выкрашен брус, могут быть похожими, а могут и отличатся от цвета и дизайна самих панелях. Выбор возможного варианта в этом случае полностью зависит от дизайнерского проекта.



Где купить алюминиевый профиль или решетку для крепления панелей

Удобнее всего и проще вместе со стеновыми панелями заказать в интернет магазине Дамиан-М Москва еще и решетку или алюминиевый профиль для крепления панелей на стене. Почему удобнее и проще?
1) Заказ и оплату можно осуществить удаленно, без приезда к нам офис. Это можно сделать в любое время суток и из любого региона.
2) На сайте Дамиан-М можно выбрать шпон и цвет панелей – для этого на страницах сайта есть вся необходимая информация;
3) Стеновые панели, решетку или алюминиевый профиль мы доставим в любой регион страны. Если для этого транспорт нашей компании не подойдет, то тогда мы будем использовать недорогую транспортную компанию.

советы по выбору и видео инструкция по монтажу

Методов отделки кухни существует довольно много. Конечно, выбор материалов здесь несколько ограничен, но и в том богатом ассортименте, который предлагает сегодня рынок, можно найти самые разные варианты.

Один из них – стеновые панели для обшивки разного вида и конструкции. А одним из важных особенностей такого решения является их легкое крепление.

Панели из дерева и древесных материалов

Сразу стоит уточнить, что большинство стеновых панелей не рассчитаны на отделку кухонного фартука. Конечно, есть исключения (например, стеклянные) но таковых немного. Стойкость других вариантов к столь интенсивному воздействию влаги и температуры недостаточная.

Деревянная обшивка

На кухне встречается довольно редко, и даже не из-за невысокой стойкости к влаге – эту проблему можно решить, а благодаря стоимости и стилистическим ограничениям. Деревянная отделка любого вида категорически не сочетается с современными концепциями. Второй важный фактор: дерево зрительно приближает предмет и делает его массивным. В результате, если обшивка не окрашена в белый, любое помещение кажется меньше, чем оно есть.

В качестве стеновой отделки для кухни чаще всего используется вагонка. Этот материал более доступен по цене, легко крепится и ремонтируется при повреждении. Но и нуждается в постоянном уходе, тем более в кухонном помещении. Минимум – обработка специальными покрытиями на основе воска.

На фото — вагонка, окрашенная белой краской, в кухонном интерьере

Окрашенная вагонка менее требовательна – здесь достаточно следить за целостностью слоя краски. Для стиля прованс, кантри и английского такое решение подходит лучше всего.

Древесные материалы

• ДСП (разумеется, ламинированный) нельзя назвать подходящим материалом для кухни. Конечно, это бюджетный материал, однако способ его изготовления не обеспечивает хорошей стойкости к влаге и даже достаточной прочности. Чтобы исправить этот недостаток, плиты пропитываются специальными составами. Причем процедуру пропитки нужно периодически повторять.

Ламинированный ДСП воспроизводит деревянную отделку. Редко, но встречается оформление и в виде плитки. Крепится материал на обрешетку.

• ДВП. Получают методом прессования, что делает его более стойким к перепадам температур. Влагостойкость у ДВП тоже выше, и если раковина или водопровод не протекают, материал отлично выдержит соседство с сантехническими приборами. Воспроизводят плиты не только дерево, но и гладкокрашеные поверхности, камень, одноцветную или узорчатую плитку.

Стеновые панели из ДВП – тонкие, поэтому прикрепить их лучше всего не к обрешетке, а к поверхности стены (разумеется, если она достаточно ровная).

• Плиты МДФ – тот же прессованный материал, но более плотный и устойчивый к действию влаги за счет связующего. При изготовлении стружки прессуются при повышенной температуре и выделяют лигнин. Застывая, последний и обеспечивает стойкость к воде, как и полагается органическому полимеру. Крепление производится к обрешетке, хотя бывают и исключения.

К наиболее интересным свойствам стеновых панелей из МДФ относится возможность различных методов декорирования.

• ПВХ-пленка – наиболее бюджетный и наименее стойкий к сырости и нагреву вариант. Для отделки стен он вполне подходит для эксплуатации на кухне.
• Акриловая пленка обеспечивает куда больший выбор декора. Это может быть не только дерево, но и цветная матовая и глянцевая поверхность, рисунки, имитация камня, плитки и прочее.
• Покрытие HPL-пластиком обеспечивает очень высокую стойкость к воде. Отделку можно мыть со спокойной душой.
• Акриловые панели отличаются превосходной прочностью, влагостойкостью и долговечностью. МДФ панели с акриловым пластиком можно установить и между шкафами верхнего и нижнего ряда кухонного гарнитура. Но, правда, открытый огонь будет вредить материал, поэтому газовую плиту лучше приобрести с откидной крышкой.

Материал с HPL-слоем и акриловым уже сложно назвать древесным: здесь декоративное покрытие сообщает композиту дополнительные качества.

Пластиковые панели

Для кухни этот вариант – более востребованный. Дело и в его пользовательских качествах, и богатейшей цветовой гамме.

• Пластик с легкостью имитирует любой природный материал – дерево, кафель, узорчатую плитку, камень, зеркало. Подобрать вариант, соответствующий цвету кухонного гарнитура и общей цветовая гамме комнаты, не составляет особого труда.
• Кроме того, пластиковые панели могут похвастаться превосходной влагостойкостью. Даже если помещение не оборудовано хорошей вентиляцией, сырость мало скажется на внешнем виде изделия.
• Пластик, особенно гладкий глянцевый, очищается одним движением губки. Для удаления копоти и жира можно использовать мягкие моющие средства.
• Современные пластиковые панели плохо горят, хотя, конечно, деформируются под действием высокой температуры.
• Стоимость изделия вполне доступна. К тому же, хотя для монтажа стеновых панелей из пластика и необходимы доборные элементы, последние выпускаются ровно в таком же количестве оттенков, что и основной материал. Закрепить пластиковые ламели можно и на обрешетку, и на стену.

Виды панелей и особенности крепления

Форма выпуска кухонных панелей предполагает три основных вида отделки.

• Реечные – наподобие вагонки. Ширина ламелей колеблется от 12,5 до 30 см, возможна разная укладка – вертикальная, диагональная, комбинированная. От способа укладки зависит устройство каркаса.
• Панели (чаще всего – квадратные или прямоугольные). Расцветка здесь намного богаче, так как предполагает имитацию и дерева, и камня, и керамической плитки, и других материалов. Размеры разные – от 30*30 до 98*98 см. Крепить плитку лучше всего на поверхность стены.

Особую сложность представляет собой монтаж плиток с HPL-покрытием. Для их крепления нужна не простая обрешетка, а каркас в виде ячеек со стороной в 30 см.

• Листовой материал, или щиты, имеет очень большие размеры – от 122*244 см, что позволяет провести монтаж быстро и с минимальным количеством швов.

Технология монтажа

Крепить правильно реечные панели или листовые намного проще, чем выполненные в виде плитки – для последних либо требуется сложный каркас, либо материал попросту приклеивают к ровной поверхности стены. Технология сооружения обрешетки в целом одинакова.

Для кухни чаще выбирают деревянные бруски сечением 20*30 мм. Древесина перед установкой обязательно обрабатывается антисептическими составами.

1. Рейки обрешетки закрепляются перпендикулярно направлению ламелей. Дистанция между брусками определяется используемым материалом. Для вагонки рекомендуется крепить рейки с шагом в 60 см, для листового материала дистанция между планками может быть и больше – 80 см. Для плитки она определяется размерами панели – от 30 см, причем, если материал тонкий, например, ламинированное ДВП, то дистанцию нужно сделать как можно меньше. Для плитки с HPL-слоем понадобятся и поперечные перемычки. На следующем видео можно посмотреть, как делают обрешетку для этого покрытия.

2. Пластиковые панели требуют установки стартового профиля, если монтаж идет снизу вверх, или углового элемента если предполагается вертикальная установка. Вагонка или стеновые панели в таких ухищрениях не нуждаются: здесь стыки между полом и отделкой закрываются плинтусом.
3. Ламель вставляется в паз стартового профиля и крепится к обрешетке. Плита МДФ просто устанавливается на место.
4. Следующая ламель вставляется в предыдущую и закрепляется. Плитки или бесшовные панели фиксируются стык в стык. Последние элементы, как правило, нуждаются в подрезке. Особенно аккуратно это нужно сделать с ламелью из пластика, так как здесь требуется ее прочное крепление в финишный профиль.
5. Стыки закрываются плинтусом.

Подробно освещается крепление панелей к стене в нашей статье Отделка кухни пластиковыми панелями и в следующем видео.

Панели как способ отделки кухни – деревянные, пластиковые или комбинированные, остаются популярными. Доступная стоимость, чрезвычайно широкий выбор расцветки и простота крепления высоко ценятся потребителями.

Монтаж облицовочных панелей для стен

Крепление стеновых панелей – это не только установка их на стену, но и соединение элементов между собой. Рассмотрим четыре основных варианта.

На фото:

Существует четыре основных варианта крепления стеновых панелей: профильный, клеевой и две разновидности замкового крепления.

От выбранного типа зависит принцип монтажа стеновых панелей – простота или сложность подготовительных работ, необходимость выравнивания стен и т.д

Шип-паз (папа-мама / паз-гребень)

Самый распространенный. Крепление типа «шип-паз» – простейший пример замкового соединения: с двух сторон в торцах панели делают выступы (шип) и углубления (паз). Облицовочные панели легко состыкуются друг с другом и создают гладкую поверхность.

На фото:

Монтаж панелей типа шип-паз не требует выравнивания стены. На стену прикрепляются деревянные планки (обрешетка) при помощи дюбелей с шурупами или саморезов. Передние плоскости планок должны быть выведены по единому уровню. Частота обрешетки зависит от формы и размеров панелей. Расстояние между планками реечных и листовых моделей оставляют 40–60 см, а плиточных – на 10 см меньше их длины. К планкам панели для стен крепятся с помощью специальных скоб (кляммеров). Вместо них иногда используют паркетные гвозди. Подобное крепление обычно встречается у всех панелей из МДФ и пластика, реже у деревянных.

На фото:

Обшивка стен панелями паз-паз, шип-паз позволяет выполнять поверхности без явных стыковочных швов.

Паз-паз (мама-мама)

Усовершенствованный и декоративный. Облицовочные панели со всех сторон имеют углубления (пазы). Стыковка элементов происходит с помощью соединительных профилей, которые встают в пазы и удерживают плиты. Профили выполняются из пластика или алюминия, имеют п-образную форму с загнутыми краями. Профиль служит дополнительным элементом декора панели для стен.

Учитывая стоимость соединительных элементов, подобный вариант монтажа обойдется дороже. Профили для соединения типа «паз-паз» бывают пластиковые и металлические. Первые стоят дешевле, но выполняют только вспомогательную функцию. Металлические профили намного практичнее, т. к. они сами служат обрешеткой- каркасом конструкции. Подобный вариант крепления обычно имеют панели для стен толщиной более 10–12 см.

На фото:

Профильное крепление

Паз-паз «наоборот». В данном случае не профили заходят в пазы, а наоборот – панель заходит в углубление в профиле и фиксируется в его желобках.

Профильное крепление предполагает использование исключительно металлического профиля – из алюминия или стали. Недостатком подобного варианта является то, что невозможно получить гладкую поверхность стены, т.к. панели «отделены» друг от друга планками. Но этот недостаток кто-то воспримет как достоинство и сделает выступающие профили элементом декора стены. Профильное крепление часто применяется для облицовки стен крупноформатными модулями.

На фото:

Профильная система крепления применяется для отделки стен крупноформатными модулями, а сами профили становятся элементом декора стены.

Клеевое крепление

Двойной ремонт. Клеевое крепление применяют обычно для легких и мягких, но больших по толщине панелей: тканевых с набивкой или акустических. Клей допускается использовать самый обычный ацетатный (например, «ПВА-момент» или «КС»). Однако в данном случае необходима предварительная подготовка стены как перед оклеиванием обоями или покраской (выравнивание, шпатлевание и пр.). А когда вы решите снять панели со стен, то поверхность снова придется ремонтировать – счищать остатки клея, выравнивать.

Особо следует сказать о монтаже акустических панелей для стен: они нередко имеют необработанные грани, тогда требуется установка раскладок. Старайтесь выбирать панели, с точной стыковкой, которые легко соединяются друг с другом и со стеной или монтирующиеся на профиль модули.

На фото:

Легкие акустические панели обычно монтируют методом клеевого крепления.

Стеновые панели

с открытыми креплениями и скрытыми креплениями: что лучше?

Помимо цвета и типа стеновых панелей, вам необходимо определить, как эти панели должны соединяться вместе. Есть два разных метода крепления стеновых панелей между собой. Один стоит больше, чем другой, и различия в стилях могут рекомендовать один перед другим для вашего конкретного проекта.

Стеновые панели можно соединять с помощью открытых или скрытых креплений. Мы рассмотрим, когда использовать каждый тип крепления, его преимущества и недостатки, а также различные доступные типы застежек.

Открытые панели крепления

Как следует из названия, открытые застежки видны и подвержены воздействию окружающей среды. Открытые крепления возникли в зданиях из гофрированного листового металла, в которых панели крепятся так же, как сквозная кровля, с помощью саморезов или других креплений. Стеновые панели крепятся непосредственно к опорам каркаса. Панели имеют ширину от двух до четырех футов и ограниченную длину до 40 футов для облегчения транспортировки и обращения.

Крепеж проникает в перекрывающиеся участки стеновой панели, фиксируя их на месте.Этот метод часто называют «сквозным креплением». Между головкой крепежа и поверхностью кладут герметик и шайбу, чтобы предотвратить просачивание воды. После установки головка крепежа остается видимой на внешней стороне стены.

• Открытая установка застежки дешевле, чем скрытая застежка, и часто встречается в сельскохозяйственных или промышленных сооружениях, где эстетика не имеет значения.
• Открытый крепеж также быстрее и проще в установке, чем скрытый крепеж, что оптимально для простых конструкций, возводимых неквалифицированным трудом.
• Обычно используемые для вертикальной установки панелей, открытые крепежные элементы также могут использоваться с горизонтальными панелями, если выбранная панель имеет глубокие ребра, а не плоские ребра.

Хотя к преимуществам открытых крепежей относятся простота установки и низкая стоимость, существует несколько недостатков.

• Поскольку крепежные элементы протыкают панели, они создают точки, в которых вода может просочиться в стену.
• Чрезмерно затянутые крепежные детали могут вызвать выемку или погнуть панель.
• Панели, скрепленные открытыми винтами, не могут двигаться при изменении температуры; в конечном итоге панель может прорезаться вокруг крепежа, что может привести к ослаблению крепления или утечке.
• Усталость металла возникает и вызывает трещины и разрушение панелей под действием ветровых нагрузок.

Открытые крепежные стенки требуют более частого осмотра и обслуживания, чтобы предотвратить выход панели из строя.

Скрытые панели крепления

После установки скрытые крепления не видны на внешней стороне стены.Они спрятаны внутри соединяющихся стыков панелей для защиты от элементов, создавая гладкий внешний вид, который эстетичнее, чем открытые застежки. Самая распространенная конфигурация панелей со скрытым креплением – это защелкивающийся замок.

Панели с скрытым креплением обычно используются в архитектурных и жилых помещениях.

Скрытые застежки прикрепляются к панелям с помощью зажимов, оставляя поверхность панели нетронутой. Швы соединяются вручную.Стеновые панели, установленные со скрытыми креплениями, более надежны, чем их аналоги с открытыми креплениями, потому что их сложнее достать и удалить крепления, и они вряд ли откатятся во время движения панели.

• Сборные панели легко установить и заменить при необходимости.
• Зажимы, используемые в скрытых застежках, позволяют панелям «плавать» во время теплового движения, устраняя проблемы, связанные с усталостью металла и разрывом отверстий для крепежа.
• Скрытые крепления могут быть установлены на основание из пиломатериалов, фанеры, холодногнутых профилей Cee и Zee, горячекатаных балок или бетона и кирпичной кладки.
• Скрытая конструкция крепежа обычно стоит больше, чем конструкция открытой застежки из-за требуемых навыков и более длительного времени установки.

Требуемый размер крепежа определяется зазорами между панелями и зажимами. В руководстве по установке производителя указывается необходимая длина крепежа, острие и тип резьбы в зависимости от типа и толщины основания.

Панели, как правило, более узкие, чем панели, используемые в открытых крепежных изделиях, что требует дополнительных навыков, времени и материалов для использования.Скрытые застежки вокруг проемов в рамах сложно обрезать, что также требует дополнительного времени для завершения.

Типы крепежа

При использовании неправильного крепежа, открытого или скрытого, стена может преждевременно выйти из строя. Всегда используйте крепеж, указанный производителем стальных конструкций; не используйте замены, которые кажутся похожими. Если нет спецификации, практическое правило состоит в том, чтобы выбрать винт, предназначенный для крепления по толщине пояса, а также достаточно длинный, чтобы три полных витка резьбы выходили за пределы пояса.

Есть четыре решающих фактора при выборе подходящей застежки.

• Толщина (толщина) стальной балки, в которую устанавливается крепеж, ограничивает выбор диаметра крепежа и конфигурации точки.
• Расстояние поясов и застежек вдоль поясов определяет площадь поверхности панели в зависимости от способности застежки сопротивляться вытягиванию из основы или натягиванию панели через головку застежки.
• Расчетная ветровая нагрузка определяет фактические силы, действующие на стеновую панель, и определяет минимальные требования к прочности для сопротивления выдергиванию и вытягиванию.
• Калибр и конфигурация металлической стеновой панели определяют диаметр головки крепежа или уплотнительной шайбы, чтобы противостоять силам вытягивания.

Крепежные детали могут быть оцинкованы для защиты от коррозии, хотя не все крепежные детали имеют такое покрытие, поскольку это увеличивает стоимость. На характеристики материала влияют различия между металлом панели и крепежом, что может привести к гальваническим реакциям.

Углеродистая сталь

является наиболее часто используемым крепежным материалом, поскольку она экономична и обладает приемлемыми эксплуатационными характеристиками. Углеродистая сталь позволяет создавать открытые крепления с помощью саморезов или саморезов. В некоторых случаях самонарезающие винты из пластика изготавливаются из специального стального сплава, который позволяет им изгибаться без разрушения в средах с чрезмерным тепловым перемещением или вибрацией.

Крепежные детали имеют блинную или шестиугольную головку. Винты с шестигранной головкой менее подвержены отслаиванию и могут использоваться в открытых или скрытых приложениях, где зазор не учитывается.Винты-блины обычно используются для скрытых креплений, когда место соединения ограничено.

Какая застежка лучше: открытая или скрытая застежка?

Это зависит от приложения, квалификации установщика и вашего бюджета. Открытые застежки создают незавершенный вид, который может быть лучше для простых, повседневных конструкций, где внешний вид не имеет значения. Они также дешевле и проще в установке.

Однако, если важны атмосферостойкость, минимальный уход и гладкий внешний вид, лучшим выбором будут скрытые застежки.

5 лучших металлических сайдингов и стеновых панелей. И сколько вы заплатите.

Если вы искали подходящий облицовочный материал для своего дома, вы, вероятно, заметили, что существует множество вариантов на выбор. Так много, что это могло быть даже ошеломляющим.

Использование металла для сайдинга – один из вариантов, который становится все более популярным для домашнего сайдинга из-за его длительного срока службы и множества других преимуществ. Если вы уже решили, что хотите использовать металл для сайдинга, следующий выбор – какой тип профиля использовать.Это решение сопровождается целым рядом других возможностей.

В Western States Metal Roofing мы производим металлические сайдинговые панели из самых популярных и востребованных профилей, которые подходят ко многим различным стилям для жилого, коммерческого и сельскохозяйственного дизайна.

В этой статье мы рассмотрим лучшие панели из металлического профиля для домашнего сайдинга, а также то, что вы можете ожидать платить за каждую.

Прежде чем мы перейдем к этому, вы должны сначала понять два типа систем крепления, с которыми вы столкнетесь с металлическими панелями: сайдинг с открытыми застежками и сайдинг со скрытыми застежками .

В чем разница между сайдинг-панелями с открытым креплением и сайдингом со скрытым крепежом?

Система крепления означает просто соединение металлических панелей между собой. Мы собираемся обсудить плюсы и минусы обеих систем крепления.

Открытые панели с застежками имеют застежки, которые видны на поверхности панели. Эти панели крепятся непосредственно к опорам каркаса. Эти панели более доступны по цене и проще в установке.

Какие плюсы у открытых крепежных панелей для сайдинга?

• Доступность – Открытые панели с застежками составляют как минимум половину стоимости панелей со скрытыми застежками.
• Простая установка – Установка выполняется быстрее и требует меньше навыков, чем установка скрытых панелей. Домовладельцу также проще выполнить установку самостоятельно или снизить затраты, если нанять профессионального установщика.

Каковы недостатки открытых крепежных панелей для сайдинга?

• Дополнительное обслуживание – Вам необходимо проводить более частые проверки, чтобы предотвратить отказ панели.Следует проверить крепежные детали, чтобы убедиться, что они не ослаблены и не сломаны.
• Меньшая водонепроницаемость – Поскольку крепежные элементы проникают в поверхность панели, они создают небольшие точки входа для воды, которая может проникнуть в стену и вызвать повреждение от влаги.

Это гораздо меньше проблем для вертикальной металлической сайдинга, чем для крыши, потому что меньше воды проходит мимо головок винтов. Металлическая крыша имеет наклон, и вода будет проходить мимо головки винта, над ней и вокруг нее.Это увеличивает вероятность проникновения воды, если винт неправильно затянут, ослаб или вышла из строя уплотнительная шайба.

Большая часть влаги на стеновой панели образуется из-за конденсации и ветрового дождя. Просто не будет большого количества воды, протекающей через головку винта на панели. Даже если у вас ослабнут или неправильно затянут винт, это не так важно, как на металлической крыше по сравнению с металлической стеновой панелью.

Панели скрытого крепления имеют скрытые крепления.Они находятся внутри стыков панелей, которые создают гладкий, чистый вид, а также защищают крепежные детали от элементов. Эти панели более надежны и устойчивы к атмосферным воздействиям благодаря способу установки.

Каковы преимущества панелей скрытого крепления для сайдинга?

• Современный вид – Скрытые застежки обеспечивают гладкий и чистый вид. Современная эстетика панелей делает их часто используемыми в элитной недвижимости.
• More Weather-Tight- Металлические стеновые панели со скрытой застежкой будут более водонепроницаемыми. Винт скрыт, поэтому он не подвергается воздействию погодных условий.
• Меньше обслуживания – Требуется меньшее количество проверок для проверки ослабленных креплений или неисправных уплотнительных шайб.

Хотя это большое преимущество, оно не должно быть решающим фактором при установке стены. Это становится более важным при применении кровли.

Использование высококачественной синтетической подложки добавит дополнительный слой защиты между деревянной основой вашего дома и металлической сайдинговой панелью.Даже если немного воды попадет в ослабленную головку винта, подкладка защитит ее от повреждения древесины.

Каковы недостатки панелей скрытого крепления для сайдинга?

• Более дорого – Панели с скрытым креплением могут быть в 2-3 раза больше, чем панели с открытыми крепежными элементами.
• Более длительное время установки – Процесс установки более сложен и требует больше времени и труда. Установка скрытой панели крепления требует больше усилий и навыков, чем установка открытой системы крепления.Это означает, что затраты на установку скрытого монтажа также выше.
• Дополнительная отделка и обшивка – Открытые панели с застежками имеют простые детали обшивки, которые обычно требуют только одного куска обшивки на каждую стену. Например, деталь внешнего угла для гофрированной металлической кровельной панели – это просто одна деталь внешнего угла.

Металлические сайдинговые панели со скрытым креплением потребуют нескольких деталей для каждой детали отделки. Для того же внешнего угла теперь потребуется три части обрезки.Это означает, что планка будет стоить примерно вдвое, а ее установка займет примерно вдвое больше времени.

Какой металлический сайдинг лучше всего подходит для дома?

• ⅞ ”Гофрированный
• R-панель
• 7.2 Панель
• Панель для скрытого монтажа
• Волновая панель

⅞ ”Гофрированный металлический сайдинг

Гофрированные металлические панели

⅞ ”- наш самый популярный профиль сайдинговых панелей. Открытая система застежек на этой классической волновой панели делает их простыми в установке и очень удобными для самостоятельного изготовления.Они конструктивно прочные, ударопрочные, быстро устанавливаются и являются отличным выбором для недорогого металлического сайдинга.

Они также являются наиболее доступными металлическими панелями и продаются в большинстве магазинов товаров для дома.

⅞ ”Гофрированный пепельно-серый

Сколько стоит ⅞ ”гофрированный металлический сайдинг?

⅞ ”гофрированного материала варьируется от $ 0,90 до 1,75 $ за квадратный фут для материала.

R-панель

R-Panel – это металлическая панель с самой низкой ценой.Это открытая система застежек с выступающими ребрами и плоскими участками между ними. Это придаст вам квадратный и современный вид.

Сколько стоит R-Panel?

сайдинг R-Panel обычно будет стоить $ 0,75 – $ 1,25 за квадратный фут для материала .

Если вас интересуют панели с открытым креплением, потому что, возможно, вы хотите произвести установку самостоятельно, стоимость R-Panel может быть решающим фактором. R-Panel примерно на 15-20% дешевле гофрированных металлических панелей.

7.2 Панель

Панель 7.2, также известная как структурное ребро коробки, представляет собой открытую панель с крепежными элементами, получившую свое название из-за наличия 7,2-дюймового расстояния между ребрами. Эти панели, такие как Western Rib®, предлагают симметричный баланс, эстетически приятный для всех дизайнов сайдинга.

Это самая прочная и долговечная металлическая сайдинговая панель . Глубина панелей и их трапециевидная форма обеспечивают превосходную прочность, подъемную силу и допустимые пределы пролета.

Сколько стоят панели 7.2? Стоимость панелей

7.2 варьируется от долларов США до 1,75 долларов за квадратный фут за материал.

Панель для скрытого монтажа

В то время как все остальные сайдинговые панели в этом списке имеют волнистую или квадратную форму, скрытые панели предназначены для стен, где желателен плоский вид.

Стеновые панели для заподлицо, такие как T-Groove®, представляют собой низкопрофильные панели со скрытым креплением, которые идеально подходят для стен , потолков и фасадов.

Расстояние между стеновыми панелями заподлицо

Стеновые панели заподлицо также производятся с различными выступами или зазорами между панелями. Этот вид предлагает четкие и четкие линии обзора, которые можно смешивать и сочетать. Панели, такие как Western Reveal®, предлагают различные размеры откоса: от открытого до 3-дюймового.

Western Reveal® со смешанными размерами откоса

Более крупные откосы от 4 до 6 дюймов могут быть изготовлены по индивидуальному заказу, но цена значительно возрастет, так как для производства этих панелей потребуется больше труда. Стеновые панели заподлицо с фугой 4-6 дюймов также будут иметь предел. Длина зависит от производителя, но обычно составляет около 20 футов.

Сколько стоят стеновые панели заподлицо?

Стеновые панели заподлицо варьируются от $ 2,00 до 4,00 $ за квадратный фут . Специальная окраска может немного поднять цену.

Волновые панели для стен Металлические стеновые панели

Wave представляют собой скрытую систему креплений, которая создает теневые эффекты, подчеркивающие отчетливый профиль ребер панели.Панели WAV, такие как панель Western Wave®, имеют смелую эстетику, которая отлично подходит для использования в качестве акцентной стены. Их можно установить как вертикальную или горизонтальную стеновую панель. Чаще всего панели WAV используются как часть сайдинга, а не для всей стены.

Хотя они чаще используются для коммерческих зданий, панели Wave становятся все более популярными в качестве акцента для сайдинга жилых домов или штукатурки. Они доступны в более толстых панелях, таких как 24, что делает их отличным выбором, если вы ищете прочную и долговечную панель для своего дома.

Самым большим недостатком панелей Wave является то, что они стоят примерно в два раза дороже, чем обычная гофрированная металлическая сайдинговая панель. Их также сложнее установить.

Сколько стоят панели WAV?

Стоимость одного только материала для металлических стеновых панелей WAV составляет 2–3 доллара за квадратный фут .

Какую металлическую сайдинговую панель выбрать для дома?

При выборе сайдинга следует учитывать множество факторов.Мы разбили основные приоритеты, которые, по нашему мнению, беспокоят большинство клиентов, и какой профиль сайдинга, по нашему мнению, лучше всего подходит для этой категории.

Если для вас важна доступность , мы предлагаем использовать один из следующих вариантов:

• R-панель
• ⅞ ”Гофрированный
• 7. 2 Панель

Если вы ищете для самостоятельной установки сайдинга , мы предлагаем использовать один из следующих вариантов:

• ⅞ ”Гофрированный
• R-панель
• 7.2 панель

Если вы ищете современный или современный вид , мы предлагаем использовать один из следующих вариантов:

• Панели для скрытой стены
• Волновые панели

Если вы ищете без обслуживания , мы предлагаем использовать один из следующих вариантов:

• Панели для скрытой стены
• Волновые панели

Как выбрать идеальный металлический сайдинг

Когда у вас есть представление о профиле панели, который вы собираетесь использовать для сайдинга, ваш первый шаг – решить, какой толщины металла вы собираетесь использовать. Чтобы помочь с этим решением, мы рекомендуем прочитать:

Какой калибр мне использовать для металлического сайдинга

Также необходимо выбрать цвет сайдинга. Щелкните здесь, чтобы загрузить наши таблицы цветов.

Вы также можете запросить бесплатный образец цвета, чтобы лично увидеть ваши любимые цвета, прежде чем вы решите заказать сайдинг.

Сэкономьте на металлоскладке. Купить напрямую у производителя

Смета в этой статье должна дать вам оценку стоимости вашего нового сайдинга.Вы обнаружите, что не можете получить точную цену, так как каждая работа индивидуальна.

Единственный способ точно узнать, сколько будет стоить ваш проект, – это поговорить с производителями металла и подрядчиками и получить расценки. Если вам не нужны инструкции по выбору материалов для сайдинга, покупка напрямую у производителей – самый доступный путь.

Установки стеновых панелей Использования Keep-Nut Самой анкеровка Вставки

Эндрю Морриса и как напечатано на сайте Monarch Metal Fabrication в

Одна из тенденций роста рынка архитектурных стеновых панелей – использование скрытых креплений.Архитекторы предпочитают скрытые системы крепления, потому что они создают чистый, современный эстетический вид, который резко контрастирует с громоздким промышленным видом открытых болтов и крепежа. Проблема в том, что добиться такого внешнего вида может быть непросто, когда сегодня на рынке представлено множество современных материалов, таких как фенольные ламинаты, твердые поверхности, композиты и изделия из искусственного камня. Все мы знаем, что Z-образные зажимы – отличный способ крепления как внутренних, так и наружных стеновых панелей, но как мы можем установить это оборудование на многие из этих популярных материалов? Несмотря на то, что каждый продукт для стеновых панелей представляет собой свои проблемы, многие из общих проблем можно решить с помощью вставок для самофиксации. В частности, в этой статье мы обсудим один продукт – анкерную систему Keep-Nut, которая имеет множество уникальных преимуществ, которые делают ее хорошо подходящей для этих приложений.

Вставка Keep-Nut – это инновационный крепеж для высокопрочного анкерного крепления в очень твердых основаниях, таких как природный камень, композиты и твердые пластмассы, где традиционные методы крепления часто затруднены или непрактичны. Для установки анкеров просверливается отверстие заданной глубины и диаметра. Затем анкер забивается на место резиновым молотком, и вставка готова к использованию.Удерживающая сила обеспечивается рядами гибких металлических стержней, которые сжимаются при установке анкера. При использовании эти металлические стержни прикладывают силу в радиальном направлении вдоль стенок отверстия, достигая уровней прочности на разрыв 250–1000 фунтов на крепеж в зависимости от используемой модели. Анкер изготовлен из нержавеющей стали, поэтому его можно использовать как внутри, так и снаружи.

Выбор подходящего анкера
Стопорная гайка доступна во множестве различных моделей для различных применений и материалов.Первое, что нужно учитывать – это толщина вашей панели. Одним из преимуществ Keep-Nut является то, что его можно использовать в панелях различной толщины, включая довольно тонкие панели до 5,5 мм (<1,4 дюйма). При использовании тонких материалов выберите сорт с соответствующей минимальной толщиной панели. Если вы используете более толстые материалы, обязательно выберите тот, который обеспечит желаемый показатель прочности.

Еще одно соображение – выбор болта и винта. Лучше всего прикрепить оборудование к вставке Keep-Nut с помощью стержня с резьбой и шестигранных гаек.Использование стержня с резьбой, а не винта, является предпочтительным, поскольку он позволяет полностью закрепить оборудование на подложке независимо от толщины оборудования. Если предпочтительнее винт, вы должны быть осторожны, выбирая винты правильной длины. Хитрость заключается в том, чтобы убедиться, что длина вашего винта не превышает толщину вашего оборудования плюс глубина резьбы анкера. Например, если вы используете якорь Keep-Nut с глубиной резьбы 6 мм (.24” ) и ваше оборудование ⅛” толстый, ваш винт не может не превышать.36 дюймов в длину, иначе вы вывернете винт до конца, не затянув крепеж полностью. Поскольку винты такой длины встречаются нечасто, необходимо планировать соответственно. Если вы хотите использовать винты определенной длины, обязательно выберите стопорную гайку с большей глубиной резьбы, чтобы обеспечить совместимость. Опять же, использование стержня с резьбой и шестигранных гаек в значительной степени устраняет эти проблемы.

Подготовка основания
При использовании анкеров Keep-Nut чрезвычайно важно просверлить отверстия в панелях до указанных размеров для конкретной используемой версии.И глубина, и диаметр важны для правильной работы. Большинство материалов можно просверлить с использованием стандартного оборудования и рекомендуемого сверла диаметром 11,8 мм, которое есть везде, где продаются анкеры. Использование стоп воротника рекомендуется, чтобы обеспечить точную и воспроизводимую глубину. В материалах, легко поддающихся резке, точные отверстия можно просверлить с помощью стандартных аккумуляторных дрелей, что упрощает установку в полевых условиях. Для других материалов может потребоваться сверлильный станок или переносная направляющая для сверла для достижения наилучших результатов. Фрезерное оборудование с ЧПУ делает крупномасштабные работы легкой прогулкой – просто используйте фрезерную фрезу ¼ ”и запрограммируйте желаемую глубину и диаметр отверстия.Как только ваш материал снимается с машины, ваши анкеры устанавливаются в считанные секунды с помощью нескольких ударов молотка.

Для сверления природного и искусственного камня требуется алмазная коронка. Для камня доступна специальная алмазная коронка 11,8 мм с насадкой ½ Gas для большинства сверлильных станков с ЧПУ. Из-за сложностей, присущих сверлению камня, для достижения наилучших результатов может потребоваться специальное оборудование. Просверливание этих отверстий вручную возможно, но требует навыков и должно выполняться опытным мастером по обработке камня. Независимо от того, какой тип панели вы используете, вы можете выбрать датчик отверстий под стопорную гайку, который позволит вам быстро определить, просверлены ли ваши отверстия до нужного размера. Ниже приведена пошаговая иллюстрация, показывающая, как анкеры Keep-Nut устанавливаются на твердую поверхность марки Corian.

Итак, на этом мы завершаем наш обзор новой самофиксирующейся вставки Keep-Nut. Для получения дополнительной информации об этой системе крепления свяжитесь с главным дистрибьютором в США Chemical Concepts, inc.или посетите их веб-сайт chemical-concepts.com.

Установка и крепление стеновых распорок из деревянных структурных панелей

Поймите, какое влияние методы установки и размеры крепежа могут оказать на поперечное сопротивление, обеспечиваемое креплением стен из деревянных структурных панелей (WSP).

В свете недавнего обрушения строящегося здания кондоминиума в районе Брайар-Крик в Роли, Северная Каролина, может потребоваться более тщательное изучение проекта / установки обшивки для линий стен со связями. О стадии строительства и о том, как был осуществлен монтаж в случае обрушения, остается довольно много неизвестного. Тем не менее, это, безусловно, является прекрасным примером важности применения соединителей, поскольку вполне вероятно, что крепление / соединения в конструкции сыграли заметную роль в обрушении. Понимание того, как размер крепежа и метод установки могут повлиять на прочность стен на сдвиг (также известных как стеновые панели с подпорками), имеет решающее значение для обеспечения надлежащего крепления стен.

Вопрос

Как методы монтажа и размеры креплений могут повлиять на прочность креплений стен из деревянных конструкционных панелей (WSP)?

Ответ

Гвозди разных размеров и расстояний могут использоваться для прикрепления WSP к элементам каркаса для обеспечения поперечной устойчивости. В строительной документации для каждого проекта должны быть четко указаны диаметр и длина гвоздей, используемых для каждой стены, работающей на сдвиг, а также расстояние между крепежными элементами по периметру и в области панелей (например,g. , 8d [2-1 / 2 дюйма x 0,131 дюйма] @ 6 дюймов макс. по всем краям панели и 8d гвоздей @ 12 дюймов o.c. Максимум. на всех промежуточных стойках).

Недостаточно указать только пенсовый вес гвоздя, потому что обычно существует несколько различных диаметров и длин для одного размера. Например, гвоздь 6d может быть обычным 6d (2 “x 0,113”), коробкой 6d (2 “x 0,099”) или грузилом 6d (1- ⁷ / ₈ “x 0,092”). Гвоздь любого из этих размеров обычно называют гвоздем 6d. Для здания, построенного в соответствии с Международным жилищным кодексом (IRC), меняется с 6-го обычного (2 “x 0.113 дюймов) к гвоздю 6d коробки (2 дюйма x 0,099 дюйма) потребует, чтобы расстояние между крепежными элементами уменьшилось с 6 дюймов. вдоль краев панели и 12 дюймов в поле до 3 дюймов вдоль краев панели и 6 дюймов в полевых условиях. Если строитель использует гвоздь 6d (2 дюйма x 0,099 дюйма) без соответствующего уменьшения расстояния между крепежными элементами, здание может не иметь достаточного бокового сопротивления, чтобы выдерживать проектные ветровые нагрузки.

В отличие от предписывающих положений по креплению IRC (например, 6d common [2 “x 0.113 “] при 6” ост. край и поле 12 дюймов), Стандарт Special Design Provisions for Wind and Seismic (SDPWS) позволяет использовать обычные или оцинкованные коробчатые гвозди для крепления оболочки WSP без изменения расстояния между крепежными элементами или расчетных значений. Диаметр стержня гвоздя составляет 0,113 дюйма, тогда как диаметр стержня гвоздя из оцинкованной стали 6d составляет всего 0,099 дюйма. Точно так же диаметр стержня обычного гвоздя 8d составляет 0,131 дюйма по сравнению с гвоздем из оцинкованной стали 8d, диаметр которого составляет всего лишь 0,113 “.По сравнению с соответствующим диаметром обычного гвоздя, диаметр стержня (0,99 / 0,113 и 0,113 / 0,131) у гвоздей с гальваническим покрытием 6d и 8d соответственно уменьшается на 12% и 14%.

Используя Национальную проектную спецификацию (NDS) , уравнения предела текучести для дюбелей, сопротивление поперечной нагрузке для ⁷ / ₁₆ -дюймовой оболочки OSB, прикрепленной к элементу каркаса SPF, снижается на 19 процентов и 22 процента при 6d. и 8d гвозди используются вместо обычных гвоздей 6d и 8d соответственно.

Чтобы помочь устранить это несоответствие, были изучены данные отраслевых испытаний стенок на сдвиг, проведенных Исследовательским институтом SBC (SBCRI), чтобы лучше понять характеристики крепежа между обшивкой и каркасом.

Испытания распорок стен

Компания

SBCRI * провела 49 испытаний сегментированных стенок на сдвиг, обшитых обшивкой ³ / ₈ “, ⁷ / ₁₆ ” или ¹⁵ / ₃₂ “Обшивка OSB категории 8d, скрепленная с помощью 8d общей (2- ½ дюйма x 0.131 дюйм) или 8d box (2- ³ / ₈ x 0,113 дюйма) гвоздями. Каркас стены состоял из шпилек SPF, расположенных на расстоянии 16 дюймов. потому что это обычная конструкция в легкокаркасных домах. Гвозди были размещены точно на 6 дюймов по краям панели и 12 дюймов по сторонам. в полевых условиях, потому что сотрудники SBCRI отметили места крепления на панели. Гвозди были установлены с минимальным краевым расстоянием ³ / ₈ дюймов, которое было заштриховано мелом на панелях, так что каждый гвоздь имел код SDPWS, Wood Frame Construction Manual (WFCM), IRC и IBC . совместимая установка.Очевидно, что этот тип кадрирования тестовой лаборатории более точен, чем кадрирование поля. Фотографии шести различных установок, использованных для проведения испытаний стенок на сдвиг, показаны на рисунках 2-4.

На рисунках 5 и 6 представлена ​​гистограмма, показывающая распределение данных для каждого размера ногтя. В таблице 1 показано изменение прочности стенки на сдвиг для двух разных типов гвоздей, используемых в испытаниях сегментированных стенок на сдвиг с использованием почти идеально установленных соединителей. Как видно из рисунков 5 и 6, существует значительная вариабельность способности сопротивления сдвигу испытанных стенок WSP.

Испытание SBCRI минимизировало разброс результатов за счет тщательного контроля тестируемых материалов, конструкции и граничных условий для каждой установки для испытания стены на сдвиг. Персонал SBCRI всегда закрашивал края панели мелом, чтобы крепежные элементы обшивки были размещены на расстоянии не менее ³ / ₈ дюймов от края панели в соответствии с SDPWS . Любые светоотражатели (если они есть) были удалены, и был установлен новый крепеж Стойки всегда были прямыми и точно расставленными. Другими словами, эти стены представляли собой идеальный случай с точки зрения строительной практики.Ожидается, что вариативность тестов SBCRI представляет собой проблемы контроля качества в отношении технических характеристик обшивки OSB, деревянного каркаса и гвоздей. Большая вариативность, чем показано на рисунках 5 и 6, вероятно, будет существовать в реальных приложениях, использующих общие методы полевого строительства OSB для стен со сдвигом.

Это испытание SBCRI показывает, что в среднем сопротивление боковой нагрузке уменьшается примерно на 20 процентов, когда оцинкованная коробка 8d (2- ³ / ₈ дюймов x 0.113 “) гвоздей используются вместо обычных гвоздей 8d (2-1½” x 0,131 “). Обратите внимание, что эта разница очень похожа на 23-процентное уменьшение между расчетными значениями для обычных гвоздей 6d (2” x 0,113 “) по сравнению с Обычные гвозди 8d (2 ½ “x 0,131”) из ³ / ₈ “OSB, указанных в SDPWS .

Из 29 испытаний стенок на сдвиг SBCRI с гвоздями 8d box (2- ³ / ₈ “x 0,113”) только одно испытание соответствовало опубликованным SDPWS номинальной прочности на сдвиг 672 фунта / фут (см. Рисунок 5). .

Как уже написано, таблица 4.3A в SDPWS показывает, что срезная стенка ³ / ₈ дюймов WSP с оцинкованной коробкой 8d (2- ³ / ₈ дюймов x 0,113 дюйма) гвоздями и гвоздями ³ / ₈ дюймовых стенок среза WSP с 8d общими гвоздями (2-½ дюйма x 0,131 дюйма) имеют одинаковую номинальную единицу прочности на сдвиг 672 фунта / фут (730 фунт-сила, умноженное на 0,92 для уменьшения DF в SPF).

Однако, как показано на рисунке 5, номинальная нагрузка на сдвиг для оцинкованной коробки 8d (2- ³ / ₈ дюймов x 0.113 дюймов) гвоздь имеет медианное значение от 500 до 525 фунтов на фут, что примерно на 150 фунтов меньше, чем расчетное значение, указанное в SDPWS .

Поскольку обычный гвоздь 6d (2 “x 0,113”) имеет тот же диаметр, что и гвоздь с гальваническим покрытием 8d (2- ³ / ₈ “x 0,113”), результаты испытаний на Рисунке 5 сравнивались с результатами теста . Расчетное значение SDPWS для обычных гвоздей 6d. Таблица 4.3A в SDPWS дает номинальную единицу прочности на сдвиг 515 плс (560 плс, умноженных на 0,92 для уменьшения DF в SPF) для стены среза WSP ³ / ₈ дюймов с общей 6d (2 дюйма x 0.113 дюймов) гвоздей. Это сопоставимо со средней стойкостью к сдвигу для стенок среза с гвоздями из оцинкованной стали 8d (2- ³ / ₈ дюймов x 0,113 дюйма).

Кажется, что гвоздь в оцинкованной коробке 8d (2- ³ / ₈ “x 0,113”) и общий гвоздь 6d (2 “x 0,113”) должны иметь такое же расчетное значение, что и единственная разница между двумя крепежными деталями. На ³ / _{на 8} дюймов большее проникновение крепежа гвоздя из оцинкованной коробки 8d. Однако положения SDPWS неуместно утверждают иное.

Очевидно, что расчетные значения, используемые для систем крепления в стенах OSB, работающих на сдвиг, нуждаются в серьезном пересмотре и обновлении. Обеспокоенность заключается в том, что существует высокая степень изменчивости как гвоздей, так и OSB, что может привести к непредвиденным последствиям проектной стоимости ПОБВ, которые обычно неизвестны и недооцениваются профессиональным сообществом инженеров и проектировщиков зданий, и, кроме того, этот результат происходит в идеальных условиях строительства лаборатории . Это явно должно стать серьезным вопросом для APA-The Engineered Wood Association и разработчика стандартов SDPWS и WFCM ANSI, Американского совета по древесине (AWC).**

Отсутствие снижения прочности для гвоздей меньшего диаметра в коробчатых гвоздях – это позиция, признанная APA. В публикации, озаглавленной «Результаты испытаний стенок на сдвиг, сравнивающих стандартные гвозди 8d и 8d коробчатых гвоздей» (TT-087B), APA заявляет следующее относительно характеристик стандартных гвоздей 8d и 8d:

Обычный гвоздь 8d имеет диаметр стержня 0,131 дюйма, а гвоздь 8d коробчатый (или более холодный, или грузило) имеет диаметр 0,113 дюйма, что примерно на 15% меньше диаметра стержня.

Кроме того, в этой публикации APA говорится:

Используя уравнения NDS, уменьшение диаметра стержня на 15 процентов приводит примерно к 25-процентному снижению сопротивления поперечной нагрузке (при условии, что другие переменные остаются равными) для типичных соединений деревянных конструкций-панелей с каркасом.

В упомянутой публикации APA окончательно делается вывод, что:

Опубликованные результаты 32 полномасштабных циклов испытаний показывают, что сопротивление сдвигу стенок, построенных с помощью гвоздей 8d, сравнимо с сопротивлением стенок, построенных с использованием обычных гвоздей 8d … Различия между результатами натурных испытаний стенок на сдвиг и аналитическими расчетами NDS могут быть связано с меньшим расщеплением древесины из-за стержня гвоздя меньшего диаметра и / или с эффектом сборки / группы, который затмевает небольшую разницу в диаметре стержня гвоздя (ни расщепление, ни эффект системы / группы не учитываются в одинарном креплении NDS уравнения доходности)…. Применимы ли эти же результаты к конкретному случаю (например, различия в размерах и типах гвоздей, или использовались ли тестовые примеры в диафрагмах и т. Д.), Должен определить специалист по дизайну и / или должностное лицо строительства после проверки доступные результаты испытаний и литература по проектированию.

Точка зрения

APA состоит в том, что они не наблюдали разницы в характеристиках сдвига стенки с 8d коробкой по сравнению с 8d обычными гвоздями. Следовательно, для любого типа гвоздя можно использовать одно и то же расчетное значение сдвига стенки.

Хотя результаты испытаний стенок на сдвиг SBCRI были предоставлены в APA, в SDPWS не было внесено никаких изменений. Позиция APA основана на испытании обычных и коробчатых гвоздей с максимальным расстоянием между крепежными элементами 4 дюйма по краям панели и 6 дюймов в секунду по краям панели. в полевых условиях (Отчет об исследовании APA T2004-14 ***).

Компания

SBCRI провела испытания стенок на сдвиг с тем же расстоянием между крепежными элементами (4 дюйма по краям панели и 6 дюймов в полевых условиях), что и испытания стенок на сдвиг APA, чтобы проверить результаты. Гистограмма на рисунке 7 показывает результаты тестов APA и SBCRI. Результаты аналогичны , за исключением гвоздей из оцинкованной стали 8d. Гвозди 8d горячеоцинкованные коробчатые, используемые SBCRI, привели к снижению в среднем на 12 процентов по сравнению с обычными гвоздями 8d.

Результаты испытаний SBCRI показывают, что номинальная прочность на сдвиг стеновой обшивки в значительной степени зависит от типа крепежа и самого крепежа, когда все другие факторы находятся под контролем. Это включает, но не ограничивается:

1.Расстояние до края крепежа

2. Предел текучести и предела прочности крепежной стали

3. Характеристики крепежа, допуски по диаметру и клеевые составы для гвоздей

4. Конкретные инструкции по установке крепежа от WSP и / или поставщика крепежа или и того, и другого, включая количество допустимых шин

5. Инспекция установленных крепежных изделий на месте строительными чиновниками

6. Неожиданно появившиеся новые крепежные детали, заменяющие существующие типы крепежа, при этом называются схожими названиями

7. Стандартные граничные условия испытаний ASTM ****

Заключительные мысли

В настоящее время основным гвоздем, используемым в полевых условиях, является гвоздь 8d в оцинкованной коробке (2- ³ / ₈ “x 0,113”). По опыту SBCRI, обычные 8d гвозди с приводом от пистолета (2 ½ дюйма x 0,131 дюйма) могут быть получены только по специальному заказу от поставщика пистолета для гвоздей. Кроме того, в обычных полевых условиях контроль качества минимального необходимого краевого расстояния для крепежных элементов практически отсутствует или отсутствует, а также отсутствуют указания по количеству допустимых шин.

Это означает, что большинство построенных стенок WSP обладают сдвиговой способностью при высокой степени изменчивости расчетных значений стенок сдвига. Это связано, по крайней мере, частично со всеми перечисленными выше пунктами, и в ходе дальнейших испытаний может выявиться больше, что является более реалистичным в отношении реальных условий применения в полевых условиях. Все это может привести к непредвиденным последствиям для проектной ценности ПОБВ, которые обычно неизвестны и недооцениваются профессиональным сообществом инженеров, проектировщиков зданий и спецификаций.

Существует вполне реальная вероятность того, что фактические расчетные значения будут значительно ниже номинальной прочности агрегата на сдвиг, деленной на коэффициент запаса прочности, равный 2, как указано в SDPWS, WFCM, IBC и IRC . Эти неточности снижают ожидаемый коэффициент безопасности для конструкций, использующих ПОБВ, или, другими словами, используют эффект системы здания. Без четкой информации об установке и реалистичных проектных значений способность проектировщика обеспечить адекватное сопротивление поперечной нагрузке в конструкциях, соответствующих требованиям IRC или IBC , может легко иметь непредвиденные последствия, связанные с неизвестными и недооцененными условиями применения, которые могут повлиять на используемое расчетное значение или приводят к гораздо более низкому, чем ожидалось, общему коэффициенту безопасности здания. Наличие точных знаний о проектной ценности и проектных ценностях позволит делать более точные инженерные решения и повысить ценность инженерных работ, инженеров и инновационных инженерных разработок.

* Это испытание финансировалось Qualtim, Inc. Qualtim предоставила SBCA / SBCRI исключительное право на использование этих данных, чтобы тем самым улучшить знания отрасли SBC в отношении характеристик стен со сдвигом, улучшить конструкцию и использование стеновых панелей и заложить основу для инновации на рынке инженерных стеновых панелей.

** С августа 2011 года, когда SBCA и SBCRI были уверены, что их тестирование было последовательным и повторяемым, они представили свои выводы рынку. Это включает отправку данных и выводов группам интересов, таким как APA, AWC, ICC-ES и ICC. Поскольку ни данные испытаний, ни аналитический ответ, корректирующий эти результаты, никогда не поступали, SBCA и SBCRI считают, что представленные здесь тесты / анализ являются точными, точными и законными. Эта информация была предоставлена ​​как общественная услуга профессиональному сообществу разработчиков и спецификаций, чтобы быть полностью прозрачной.Цель состоит в том, чтобы предоставить факты, подкрепленные данными эмпирических испытаний, чтобы можно было принимать более разумные проектные решения. Чтобы просмотреть всю прошлую переписку относительно характеристик стеновых панелей OSB (также известных как стеновые панели с подпорками), щелкните здесь.

*** Это отчет об исследовании, на который ссылается TT-087B.

**** Некоторые испытательные центры используют: (1) стальную балку для приложения боковой нагрузки к стеновой сборке, которая не имитирует реальный каркас вдоль верхней плиты стены. Это изменяет пластичность верхней пластины и может повлиять на полученные расчетные значения и / или (2) стержень с резьбой для привязки передней кромки верхней пластины стены к фундаменту.Это вызывает приложение прижимной силы к верхней пластине стены, увеличивая способность бокового сопротивления и, следовательно, непреднамеренно увеличивая расчетные значения сдвиговой стенки, испытываемой на неизвестную величину. Металлическая стеновая панель

– Установка

В этой статье мы покажем вам, как установить стальные стеновые панели Strukturoc 20 калибра. Обратите внимание, что все спецификации проектов и строительные нормы и правила различаются, поэтому используйте их в качестве общего руководства.

Посмотрите видео по установке:

Шаг 1 – Измерьте и отрежьте детали оконной и дверной обшивки.

Вы начнете с измерения и обрезки оконных и дверных обшивок. На протяжении всего этого урока мы будем рекомендовать сравнивать ваши вырезанные части с конструкцией, над которой вы работаете. Сделайте это, чтобы обеспечить правильную посадку, прежде чем закрепить его винтами. Также отметьте и обрежьте J-образную обшивку окон и дверей с надлежащими перекрытиями, чтобы вода отводилась от конструкции. Перед закреплением на раме убедитесь, что накладка внахлест плотно прилегает к ней. Выполните те же действия с отделкой капельницы или кепки на верхней части всех окон и дверей.Следуя этим шагам, завершите установку оконных, дверных и дверных накладок.

Шаг 2 – Установите нижнюю обшивку и швеллер.

Следующим шагом является установка базовой обшивки на конструкцию. Очень важно измерить и убедиться, что базовая планка полностью выровнена, прежде чем закреплять ее. Если вашему проекту требуется шляпный канал, он будет перекрывать базовую обрезку.

ПРИМЕЧАНИЕ: При закреплении частей к конструкции часто образуются мелкие металлические осколки. Найдите время, чтобы продуть или смести их с любой металлической поверхности, чтобы предотвратить образование ржавчины.

Закончите измерение, обрезку и закрепление желоба шляпы на раме в соответствии с вашими рабочими требованиями. Это включает в себя правильный размер и обрезку всех окон и дверей. Продолжайте проверять, чтобы канал для шляпы имел правильный размер, выровнялся и надежно закреплен, поскольку он служит основой для ваших стальных стеновых панелей.

Шаг 3 – Установите стальные стеновые панели

Теперь, когда у нас есть вся обшивка и швеллер, пора приступить к установке стеновых панелей.Первая стеновая панель должна быть отвесной, ровной и квадратной, поскольку она служит краеугольным камнем для всех остальных панелей на вашем фасаде. Как только первая панель будет надежно закреплена на обоих краях, можно приступать к установке дополнительных панелей. Они должны легко входить друг в друга за счет гребня и паза.

Чтобы обеспечить равное расстояние между всеми стеновыми панелями, используйте предоставленную распорку для панелей. Мы рекомендуем использовать прокладку напротив каждого винта, который вы используете для крепления панели к раме.

Установить опорную планку вокруг всех окон и дверей. Эта планка предназначена для удержания стальных стеновых панелей нестандартной резки заподлицо с обшивкой окон и дверей.

Отмерьте и вырежьте оконные и дверные проемы из стальных панелей. Напоминаем, что нужно обращать внимание на любые металлические осколки, которые попадают на стеновые панели во время резки. Пожалуйста, найдите время, чтобы правильно удалить их, прежде чем продолжить. Установите панели нестандартного кроя вокруг окон и дверей. Прежде чем прикреплять их к конструкции, убедитесь, что они плотно прилегают.

Стопорные зажимы можно использовать для панелей, устанавливаемых в районах с сильным ветром. Фиксирующие зажимы легко устанавливаются перед соединением шпунт-паз и предотвращают разъединение панелей при сильном ветре.

Последняя стеновая панель на фасаде обычно должна быть обрезана по размеру. Предварительно просверлите и с помощью заклепок прикрепите край стеновой панели к каркасу. Также предварительно просверлите и используйте заклепки, чтобы прикрепить угловую накладку. Это создает великолепно выглядящую отделку.

Завершите отделку стены, закрыв все углы и края окон и дверей. При правильной установке стальные стеновые панели Stukturoc обеспечивают прочный, долговечный и визуально привлекательный фасад любого здания.

Установка настенной панели пистолета

– База знаний SecureIt и часто задаваемые вопросы

Установка стальной стеновой панели:

Мы рекомендуем сначала установить фанеру (толщиной 1/4 “-1/2”) непосредственно на стеновые стойки. Затем прикрепите панели к фанере минимум шестью (6) винтами.Мы рекомендуем шурупы №6 для гипсокартона, и если в панелях есть прогиб, вставьте винт в предварительно просверленное отверстие, ближайшее к изгибу. Первая панель имеет решающее значение, используйте уровень, чтобы убедиться, что она ровная и вертикальная, прежде чем окончательно закрепить. Если вы делаете 2 или более рядов, всегда проверяйте отвес и уровень первой панели. Затем вы можете стыковать последующие панели с первой и прикрепить. Обязательно проверяйте уровень и отвес по мере продвижения.

Для бетонных или блочных стен:

Прикрепите планки обшивки размером 1 x 3 дюйма или 2 x 4 дюйма к стене с помощью соответствующих анкеров.Расстояние должно быть каждые 16 дюймов. Прикрепите фанеру 1/4 “или 1/2” к планкам обшивки. Это обеспечит достаточную глубину для крепления панелей, чтобы шурупы не попали в блочную стену.

Монтаж фанеры посередине стены может оказаться сложной задачей. Установите желаемое расстояние от пола до низа фанеры. В этом примере мы будем использовать 36 дюймов. Найдите шпильки и с помощью двух шурупов для гипсокартона на расстоянии 2 дюймов вставьте винты в шпильки на расстоянии 36 дюймов от пола, оставив 1 дюйм винта открытым.Поместите фанеру поверх шурупов. Два винта выдержат вес фанеры. Вставьте еще два шурупа для гипсокартона длиной 2 дюйма через фанеру в шпильки в верхней части фанеры. Не затягивайте. Оставьте выступать ¼ ”винта. Теперь привяжите кусок веревки к верхнему винту и потяните его вниз, обернув вокруг нижнего винта. Это создаст прямую линию на фанере, выровненную со стойкой. Затем вы можете вставить винты вдоль веревки через фанеру в шпильки.Когда соревнуетесь, снимите два нижних винта и затяните два сверху.

При необходимости добавьте дополнительные винты – минимум 6 винтов на панель.

Как вешать вещи на панели | Руководства по дому

Мишель Рэдклифф Обновлено 28 декабря 2018 г.

Тенденции в дизайне и декорировании следуют циклам, аналогичным модным тенденциям; они входят и выходят из моды, а затем снова возвращаются. Теперь, когда деревянные панели снова вошли в моду, вы с большей вероятностью столкнетесь с ними при покупке или аренде дома.Если вы думаете об облицовке стен в вашем доме или у вас есть стена, обшитая панелями, и вы хотите знать, как безопасно повесить на нее декор, лучший способ зависит от того, что вы вешаете, и от его веса.

Легкие предметы

Самый простой способ повесить легкие предметы на стеновые панели, не повредив стену и не проделав дыр, – это использовать клейкие ленты и крючки. Клейкие ленты для фоторамки состоят из двух частей. Одна часть прикрепляется к стене, а другая – к обратной стороне рамы для картины.Чтобы повесить картину, просто совместите выступы на раме с выступами на стене и прижмите картину на место. Язычки держатся друг за друга так же, как липкая лента. Вы можете использовать самоклеящиеся крючки, вешалки и зажимы с проволокой для картин, D-образные кольца и крючки с пилообразными зубьями, закрепленные на рамах. Снимите липкие подвески, потянув прямо вниз за растягивающиеся язычки, не оставляя следов. Но не вешайте ничего больше 8 фунтов, так как это максимальный вес, который они могут выдержать.

Тяжелые предметы

Закрепите предметы среднего веса, такие как зеркала, произведения искусства и полки весом от 20 до 40 фунтов, с помощью пластиковых ребристых анкеров, которые раскладываются за стеной после ввинчивания винта. Для предметов весом более 40 фунтов требуется тумблер или болт. Штыревые болты имеют подпружиненную застежку, которая раскрывается за стеной после вставки болта и крепежа через просверленное отверстие. Болты Молли имеют корпус, который расширяется за стеной; они должны быть забиты молотком или просверлены в стене.

Отверстия для крепежа

Если возможно, установка отверстий для гвоздей или винтов в канавки деревянных панелей затрудняет просмотр отверстий при снятии элемента. Вы также можете заполнить небольшие отверстия для гвоздей или винтов в деревянных панелях цветной шпатлевкой для ногтей на водной основе.
