Крепление профиля для сооружения каркаса из гипсокартона
Содержание
- 1 Разновидности профиля
- 2 Монтаж профилей
- 2.1 Разметка
- 2.2 Монтаж направляющих профилей
- 2.3 Установка вертикальных стоек
- 2.4 Монтаж горизонтальных профилей
Крепление профиля для сооружения каркаса является и простой, и сложной задачей одновременно. Простота заключается в непосредственной фиксации крепежных деталей, а сложность в соблюдении основных правил изготовления конструкции. Какие инструменты потребуются для выполнения работы? Какие правила необходимо соблюдать при строительстве каркаса? Как надежно закрепить профиль? Ответы на эти и многие другие вопросы можно получить, прочитав статью.
Сооружение каркаса из металлического профиля
Разновидности профиля
Для облицовки стен или потолка гипсокартоном специалисты рекомендуют использовать именно профильные крепления, которые имеют следующие преимущества:
- устойчивость к перепадам температурного режима и повышенной влажности;
- стойкость к образованию коррозийного налета;
- долговечность;
- надежность;
- простота монтажа;
- невысокая стоимость.
Для сооружения каркаса потребуются следующие разновидности металлического профиля:
- направляющие. Эти элементы изготавливаются в виде буквы «П» и имеют повышенную прочность. Именно на направляющие производится крепление остальных видов профилей;
Основной вид профиля для сборки различных конструкций
- потолочные. Изделия отличаются меньшими размерами и спокойно устанавливаются внутрь направляющего профиля для изготовления обрешетки;
Устройство для сооружения обрешетки
- стоечные. Профиля отличаются высоким показателем прочности и используются для монтажа отдельных стоек, соединяющих пол и потолок. Стоечные профили, также как и потолочные, устанавливаются внутрь направляющих металлоконструкций;
Устройство для создания отдельно стоящей стойки
- угловые. Профиль данного вида устанавливается на гипсокартон в местах его стыков и служит для защиты углов материала от внешнего воздействия;
Профиль для защиты стыков гипсокартона
- арочные. Специализированные профили для создания арочных конструкций. Устройства могут отличаться не только по размерам, но и форме изгиба.
Специализированные профили для создания арочных конструкций. Устройства могут отличаться не только по размерам, но и форме изгиба.Специальный элемент для создания конструкций арочного типа
Монтаж профилей
Крепление алюминиевого профиля производится в несколько этапов:
- разметка;
- установка направляющих;
- монтаж стоек;
- установка горизонтальных перемычек.
Разметка
Для нанесения разметки потребуются:- вертикальный отвес – 2 штуки;
- рулетка;
- маркер.
Процесс разметки производится следующим способом:
- на стене определяется самая выступающая точка. Это необходимо для установки гипсокартона в одном уровне;
- от выступа при помощи уровней отмечаются соответствующие точки на полу и потолке;
- отступая 3 см от полученных точек, проводится основная линия. Для этого рекомендуется закрепить два отвеса по разным сторонам. Благодаря этой операции линия получится максимально вертикальной;
Нанесение разметки при помощи отвесов
- от основной линии разметка наносится далее. Для достижения точности в дополнении к рулетке можно натянуть нить, которая поможет определить горизонтальные точки. Если на стене располагаются окна или дверь, то около них располагаются дополнительные ребра жесткости.
Для достижения точности в дополнении к рулетке можно натянуть нить, которая поможет определить горизонтальные точки. Если на стене располагаются окна или дверь, то около них располагаются дополнительные ребра жесткости.Нанесение окончательной разметки
Монтаж направляющих профилей
Направляющие профиля устанавливаются по периметру конструкции. Для установки направляющих элементов металлопрофиля потребуются:
- ножницы по металлу;
- рулетка;
- шуруповерт;
- перфоратор;
- дюбель-гвозди.
Установка направляющих профилей производится так:
- профили нарезаются в размер. Для удобства резки на первой стадии обрезаются края профиля, затем устройство легко перегибается и режется посередине;
Правильная резка металлопрофиля
- профиль приставляется на место для определения точек крепления, которые, как правило, располагаются на расстоянии 40 – 60 см;
- в отмеченных местах просверливаются отверстия;
- профиль закрепляется при помощи выбранных элементов (саморезов или дюбель-гвоздей).
Крепление металлического профиля
Установка вертикальных стоек
Вертикальные стойки являются основными элементами, придающими прочность будущей конструкции. Для крепления стоек используются:
- подвесы, которые фиксируются к стене дюбелями;
Устройство для крепления вертикальных стоек
- саморезы для соединения подвесов с профилями.
Работа по установке производится так:
- на первом этапе вертикальные направляющие нарезаются по установленным размерам. Следует помнить, что профиль будет вставляться в направляющие, что требует сокращения длины на 1 см;
- в ранее определенных местах просверливаются отверстия для крепления подвесов;
- устройства фиксируются при помощи дюбелей;
Крепление подвеса для фиксации профиля
- в подвесы и направляющие вставляется профиль, который закрепляется при помощи саморезов;
Фиксация профиля на подвес
- при необходимости концы подвесов загибаются на профиль.
Монтаж горизонтальных профилей
Крепление горизонтальных перемычек производится при помощи:
- саморезов;
- специальных устройств, предназначенных для соединения нескольких перемычек между собой – крабов.
Устройство для соединения перемычек
Все элементы конструкции фиксируются в определенных разметкой местах при помощи саморезов.
Крепление гипсокартона к профилю также производится саморезами. Как самостоятельно сделать стену из гипсокартона, смотрите на видео.
Крепление для установки маячковых профилей КРЕММЕР, пакет
Преимущества
Описание

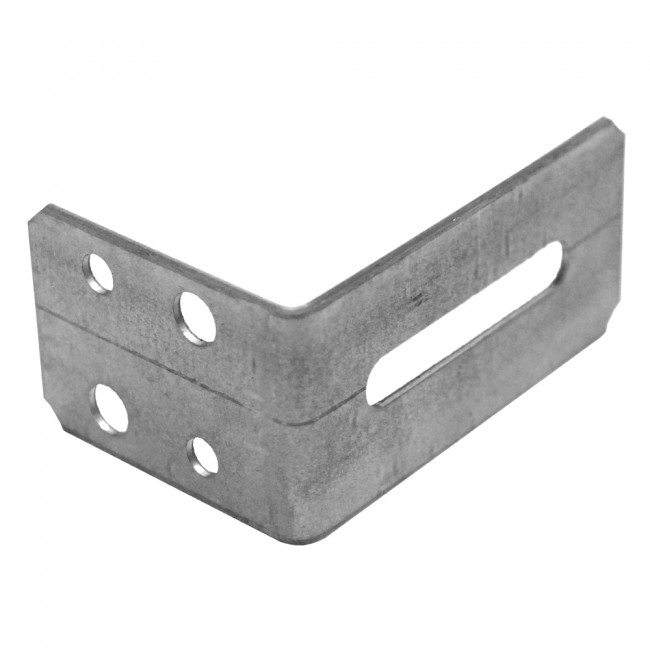

Стальной крепеж для маячкового профиля значительно ускоряет и облегчает проведение отделочных работ. Благодаря точности установки профилей достигается существенная экономия стройматериалов.
