Кремнийорганический: Кремнийорганические материалы – Словарь терминов

Содержание

Кремнийорганические материалы – Словарь терминов | ПластЭксперт

Кремнийорганические материалы

Понятие и общие сведения

Кремнийорганическими материалами называют широкий спектр веществ и композитов, который включает в том числе различные по химсоставу и длине макромолекул полимеры, олигомеры, а также низкомолекулярные соединения, т.н. кремнийорганические жидкости. Кроме того, под понятие «кремнийорганические» попадают наполненные пресс-материалы, созданные на базе кремнийорганических смол и предназначенные для производства изделий электротехнического и другого конструкционного применения, долговременно работающих при высоких температурах до 300 градусов С и кратковременно до 400 или даже 500 градусов С.

Рис.1. Фомула простейшего силикона.

Среди применяющихся в различных типах кремнийорганических связующих наполнителей распространены асбест, стекловолокно, другие неорганические соединения. Переработка в изделия кремнийорганики проводится обычно способами прямого прессования и литьевого прессования, также возможно посттермическая обработка полученных деталей.

Материалы выпускаются на рынок в форме гранул, пресспорошков, волокнитов, комкующихся смесей. Среди марок кремнийорганических материалов распространены примерно 20 названий, например ПКО, КФП, Н-1, ПК-9, КФ-10 и прочие. Каждая марка таких материалов может подразделяться на некоторое количество отдельных рецептур.

Свойства

Кремнийорганические, в том числе полимерные материалы, как правило, являются термореактивными материалами, то есть переработав их единожды невозможно повторить этот процесс так, как для термопластов. Для всей кремнийорганики существует некоторый общий набор свойств, это хорошая светостойкость, атмосферостойкость, теплостойкость, высокие пропитывающие характеристики, паропроницаемость, гидрофобизирующие свойства, низкое грязеудержание, высокая устойчивость к биологическим агентам.

Рассмотрим некоторые основные свойства материалов подробнее.

Хорошая атмосферостойкость кремнийорганики, то есть стойкость к воздействию влаги воздуха и температурным перепадам. При этом такие материалы чувствительны к кислотному и щелочному гидролизам.
Обладают обычно низкой вязкостью и поверхностным натяжением. Эти характеристики материалов определяют большую проникающую способность кремнийорганических молекул.
Имеют, как правило, высокую теплостойкость, что справедливо в том числе и для эластомерных кремнийорганических материалов. Среди них выделятся силоксановые каучуки, применяемые ввиду своих высоких характеристик в составе пластмасс и композитов – материалов, выдерживающих рабочую температуру выше 250 градусов С. Некоторые кремнийорганические композиты на базе блоксополимеров используются для производства вулканизатов, работающих до 300 градусов С и выше.
Хорошая биостойкость кремнийорганических материалов обусловлена их гидрофобными свойствами. Их поверхности являются стерильными и не поддерживают возникновения и роста на них всевозможных грибов и водорослей.

Применение

Кремнийорганические материалы находят применение при производстве армированных и неармированных продуктов, использующихся в радиотехнике и электротехнике, а также в других технических областях. Кроме этого, такие материалы применяются в многих других отраслях, например на транспорте, в авиации, медицине, строительстве многих специальных применениях.

Изделия, в состав которых входит кремнийорганика, в частности силоксановые каучуки имеют хорошую термостойкость, морозостойкость, и т.д., то есть обладают полезными свойствами, характерными для используемых в их производстве материалов.

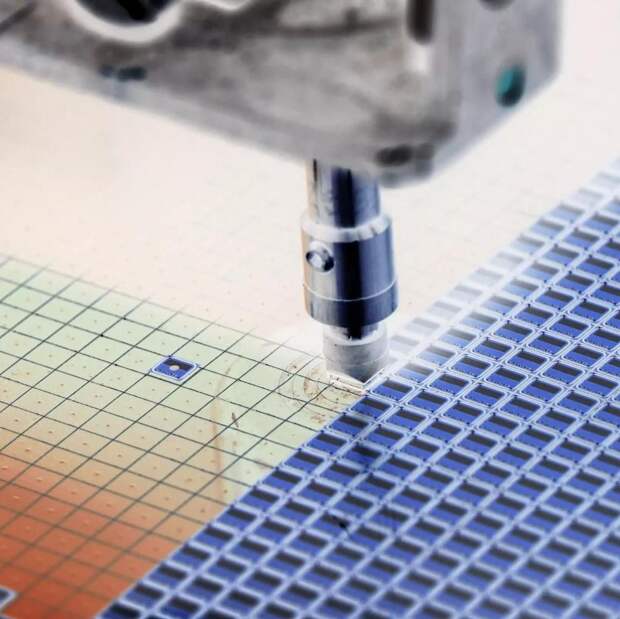

В области авиации, космонавтики и строительства применяются кремнийорганические лаки. Они необходимы для защиты летательных средств и сооружений от воздействия влажности и других разрушительных сред. Лакокрасочные покрытия на базе кремнийорганики просты в использовании, могут наноситься различными методами, легки и стойки. Также лаки и кремнийорганические компаунды ускоренной вулканизации заливочного типа применяют при изготовлении полупроводниковых приборов и прочей микроэлектроники. Покрытия из рассматриваемых материалов отличаются прекрасными диэлектрическими характеристиками, что позволяет использовать их как высокотемпературные электроизоляционные пленки. Такие свойства достигаются из-за специальной химической структуры макромолекул полисилоксанов.

Одно из основных направлений использования кремнийорганических материалов – это производство высокотемпературных клеев-герметиков. Такие клеевые соединения в современном виде вулканизуются при помощи агентов холодного отверждения. Существует уже довольно широкое разнообразие герметизирующих композиций, использующихся в самых нагруженных средах, например для герметизации корпусов, деталей остекления самолетов, вертолетов и беспилотных аппаратов.

Применяются кремнийорганические материалы, в частности олигомеры для реставрации предметов культуры и религиозных культов. Они незаменимы в качестве гидрофобизаторов материалов, использованных автором, и придания им лучших водоотталкивающих характеристик. Кроме того, кремнийорганика хорошо подходит как материал для реставрации предметов искусства, изготовленных из пористых материалов, например скульптур, деталей архитектуры. Авторским материалом в этом случае может быть камень, мрамор, кирпич, песчаник и т.д. Подходит технология реставрации и для оснований настенной живописи, росписей, а также предметов из дерева и керамики.

Рис.2. Недорогие силиконовые импланты

С точки зрения полимерной науки и технологии использование кремнийорганических материалов в последнее время развивается стремительными темпами. Уже в 21 веке существенно выросло количество кремнийорганических полимеров, применяемых в области медизделий и медтехники. По всему миру проводятся исследования в области создания полимерных силиконовых материалов, работающих на восстановление функций тканей и органов. Не секрет, что кремнийорганические полимеры (т.н. «силикон») широко применяются в пластической эстетической хирургии. Это происходит благодаря хорошей совместимости материала с тканями человека, подходящим физико-механическим характеристикам и высокой химической инертности. Используется кремнийорганика в том числе при эндопротезировании.

Кремнийорганические материалы применяют как основу для получения новейших композитных материалов всевозможного назначения. Например, они подходят для производства синтактных пенопластов, материалов, использующихся в радиотехнике и в акустике для лучшего звукопоглощении, военном деле и т.д.

КРЕМНИЙОРГАНИЧЕСКИЕ ПОЛИМЕРЫ | Энциклопедия Кругосвет

Содержание статьи

Кремнийорганические полимерные жидкости
Смолы.
Смолы для покрытий
Связующие для слоистых материалов
Смолы для разобщающих покрытий
Водоотталкивающие смолы
Формуемые смолы
Электроизоляционные материалы,
Эластомеры.
Химические свойства.
Силоксаны
Историческая справка.

КРЕМНИЙОРГАНИЧЕСКИЕ ПОЛИМЕРЫ, силиконы, представляют собой большую группу разнообразных жидкостей, каучуков и смол. Все они содержат кремний, связанный с органическим углеродом непосредственно или через кислород (полиорганосилоксаны).

Кремнийорганические полимерные жидкости

не имеют запаха, сильно различаются по вязкости, температуре кипения и замерзания. Они очень термостойки и если горят, то с большим трудом, мало подвержены воздействию воды, большинства химических и физических факторов, разрушающих обычные органические материалы. В свою очередь, и они очень мало влияют или не влияют совсем на большинство таких органических материалов, как пластмассы, каучуки, краски или живые ткани и организмы. Кремнийорганические жидкости являются хорошими электроизоляционными материалами, прозрачны и обладают гидрофобными свойствами.

Такое редкое сочетание физических свойств позволяет использовать их в присадках для моторных масел, для изготовления различных смазочных веществ, гидравлических и демпферных жидкостей, используемых в широком диапазоне положительных и отрицательных температур, в кулинарии в составе варенья и джемов (для предупреждения вспенивания), в косметике, лакокрасочных покрытиях, для пропитки одежды и обивочных тканей, в пленках, покрывающих стенки сосудов для хранения некоторых жидких лекарств, чувствительных к контакту со стеклянной поверхностью, в составе мебельных и автомобильных полиролей, медицинском оборудовании, производстве асфальта и т. д. Тонкие пленки, оставляемые после обработки поверхности кремнийорганическими полиролями и пропитанными ими полировальными тканями, обладают исключительными пыле- и водоотталкивающими свойствами. Поверхность после такой обработки не смачивается водой и легко очищается от грязи.

Кремнийорганические полимерные жидкости используются и в чистом виде. Точность чувствительных приборов и устойчивость их к повреждениям часто повышаются, если в качестве амортизирующих жидкостей применяются кремнийорганические полимеры. Хорошо подобранная жидкость устраняет нежелательное дрожание и скачки стрелки, даже если прибор испытывает значительные вибрации. Кремнийорганические жидкости позволяют снять вибрацию маховиков в двигателях различных типов от автомобильных моторов до локомотивных дизелей. Кремнийорганические полимеры обладают хорошей сжимаемостью, что дает возможность применять их в жидкостных амортизаторах самолетных шасси.

Поскольку большинство органических материалов не прилипает к кремнийорганическим полимерам, кремнийорганические жидкости часто используют в виде пленок, чтобы облегчить отделение готового изделия от формы (при формовании резин или пластмасс и при литье металлов под давлением).

Термо- и водостойкость кремнийорганических жидкостей вместе с их отличными электроизоляционными свойствами и устойчивостью к пробою в электрических полях позволяет применять их в изоляции свечей авиадвигателей, в радио- и рентгеновском оборудовании, антеннах, переключателях, системах зажигания судовых двигателей, аккумуляторных батареях и электрических кабелях. Они также обеспечивают длительный срок и надежность работы конденсаторов и небольших трансформаторов, предназначенных для использования при высоких температурах.

Жидкости, в молекулах которых к каждому атому кремния присоединены одна метильная группа CH₃ и один атом водорода H

нашли широкое применение для обработки (аппретирования) текстиля. Ткани, обработанные ими, имеют дорогой вид и приятны на ощупь, к тому же приобретают водоотталкивающие свойства. На них не остается пятен от водосодержащих жидкостей – молока, безалкогольных напитков, кофе и даже чернил. Более того, силиконовый аппрет не удаляется ни стиркой, ни химической чисткой. Эти преимущества чрезвычайно ценны для одежных и обивочных тканей.

Смолы.

Кремнийорганические смолы благодаря своим превосходным качествам находят разнообразное применение. Исключительная гидрофобность, термостойкость и другие ценные качества материалов на их основе позволили повысить надежность работы машин и оборудования, уменьшить их вес, сократить расход материалов и способствовали созданию новых более совершенных электроизоляторов, защитных покрытий и т.д. Ниже указаны основные области применения кремнийорганических смол.

Смолы для покрытий

используются в производстве красок, лаков и эмалей для улучшения внешнего вида и защиты объектов от коррозии и от воздействия высоких температур (например, в случае металлических дымовых труб).

Связующие для слоистых материалов

применяются для соединения в блоки большого числа слоев бумаги, ткани, асбеста или стеклоткани с целью получения прочных, надежных листовых материалов – слоистых диэлектриков, используемых для изготовления электрических панелей, изоляторов и прокладок в высоковольтных трансформаторах.

Смолы для разобщающих покрытий

используют там, где требуется «нелипучая» (антиадгезионная) поверхность. Примерами служат покрытия для противней в пекарнях и для вафельниц.

Водоотталкивающие смолы

применяют в составах для пропитки или обмазки каменной кладки и для получения водостойкого бетона.

Формуемые смолы

сходны со связующими для слоистых материалов с тем лишь различием, что в них вместо ткани или бумаги используются наполнители. Этим смолам можно придавать самую сложную форму. Из них штампуют втулки, шестерни, детали электрических переключателей, разъемов, патронов, электронного оборудования и моторов.

Электроизоляционные материалы,

сделанные из кремнийорганических смол, термостойки, устойчивы к озону и агрессивным средам. Переход на детали из таких смол позволяет улучшить технические характеристики и долговечность электрооборудования.

Эластомеры.

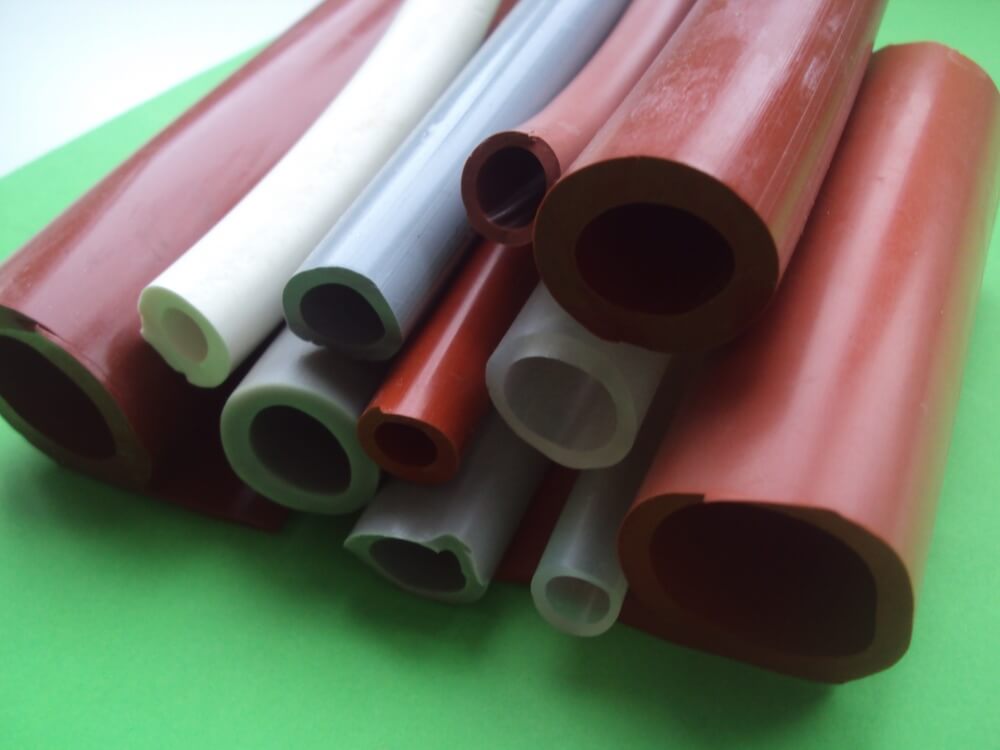

Кремнийорганические полимеры с большими молекулярными массами после соответствующей термической обработки сшиваются поперечными связями, возникающими между их молекулами, с образованием силиконового каучука, при дальнейшей вулканизации которого получаются эластомеры, почти неотличимые от резин, получаемых из натурального каучука. В зависимости от степени сшивания можно изменять свойства (эластичность, прочность, твердость и т.п.) получаемых материалов. Силиконовые резины эластичны при растяжении и по отскоку. Их можно отформовать в листы, трубы или изделия сложной формы, а также превратить в массу, затвердевающую при комнатной температуре. Они сохраняют эластичность при достаточно низких температурах, когда обычная синтетическая резина становится хрупкой, и при довольно высоких температурах, когда обычная резина превращается в клейкую массу. Они также не подвержены старению, воздействию погоды, воды, электричества, большинства кислот, щелочей, солей и масел.

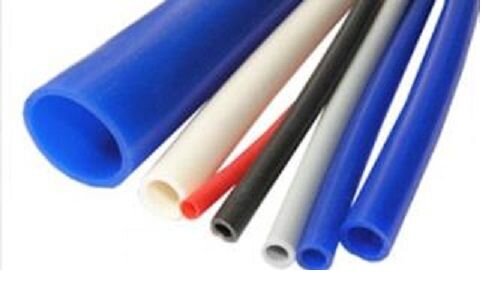

Такие свойства полиорганосиликоновых эластомеров неоценимы для многих специальных целей. Неполный список изделий из них включает: прокладки и заглушки в домашних паровых утюгах и тостерах; изолирующие трубки для защиты свечей зажигания и электрооборудования в автомобилях, самолетах и судах; изоляционные втулки для конденсаторов и трансформаторов; изоляторы для наружной осветительной арматуры, электрических печей и нагревателей, моторов и навигационных систем; упругие уплотнители и замазки; покрытия для тканей из стеклянного и асбестового волокна и герметизирующих прокладок для самолетов, летающих на больших высотах (см. также КАУЧУК И РЕЗИНА).

Химические свойства.

Силоксаны

содержат два или более атомов кремния, связанных посредством одного или нескольких атомов кислорода:

Два атома кремния, связанные таким образом, образуют дисилоксан, три – трисилоксан; полисилоксан содержит в молекуле большое число атомов кремния. Замкнутое кольцо из атомов кремния и кислорода

образует циклосилоксан (в данном случае – циклотрисилоксан, поскольку это циклическая структура с тремя атомами кремния).

К свободным связям кремния (показанным в этих примерах черточками) могут присоединяться другие атомы кислорода. Если все связи кремния присоединены к кислороду, образуя регулярную структуру, то мы имеем дело с диоксидом кремния (кремнеземом или кварцем) SiO₂ – одним из наиболее распространенных соединений в земной коре. С кремнием могут быть связаны небольшие органические группы. С метильными группами (– CH₃) образуются метилсилоксаны (или метилсиликоны) – очень ценные химические продукты. Если каждый атом кремния соединен с тремя метильными группами, образуется гексаметилдисилоксан:

Это летучая жидкость, внешне напоминающая бесцветный бензин.

Две метильные группы присоединены к каждому атому кремния в самых ценных продуктах из всех типов промышленных силиконов – в циклических и линейных силоксанах, примерами которых могут служить октаметилциклотетрасилоксан (I) и полидиметилсилоксан (II):

Известны способы превращения циклосилоксанов в полидиметилсилоксаны, которые могут состоять из 15 000 и более диметилсилоксановых единиц. Можно не допустить образования молекул полидиметилсилоксанов столь большого размера, добавляя вещество, содержащее триметилсилоксановые единицы, чтобы оборвать рост полидиметилсилоксановой цепи при достижении ее желаемой длины. При этом получается одна из разновидностей кремнийорганических жидкостей со структурой

Вязкость таких соединений возрастает по мере увеличения n, чему соответствует переход от очень подвижных, похожих на бензин, жидкостей к более вязким маслам и, наконец, к смолообразным веществам. Если к кремнию присоединена только одна органическая группа, то возникает сетчатая структура, характерная для полисилоксановых смол:

Обычно в производимых промышленностью таких смолах R – это метильные или фенильные (C₆H₅) группы.

Силоксаны могут быть получены сочетанием структурных единиц всех указанных типов, т.е. с одной, двумя, тремя органическими группами при кремнии или вообще без них. Органические группы могут быть одинаковыми или представлять собой комбинацию различных типов групп. Изменяя тип и число групп при кремнии, можно получить почти бесконечное разнообразие структур. В большинстве кремнийорганических полимеров такими группами обычно являются метил, фенил или их комбинация, подобранная для получения определенных свойств.

Историческая справка.

Созданию большого разнообразия кремнийорганических соединений, выпускаемых современной промышленностью, предшествовала работа многих химиков в течение более 150 лет. Начало положил Й. Берцелиус открытием кремния (1823) (см. КРЕМНИЙ). Он показал, что кремний воспламеняется и энергично сгорает в токе горячего газообразного хлора с образованием жидкого вещества с удушливым запахом. Это тетрахлорид кремния SiCl₄ – очень реакционноспособное соединение. С водой тетрахлорид кремния легко образует диоксид кремния и соляную кислоту:

SiCl₄ + 2H₂O ® SiO₂ + 4HCl

В 1844 французский химик Эбельман показал, что SiCl₄ реагирует со спиртом, образуя приятно пахнущую жидкость – тетраэтилортосиликат (тетраэтоксисилан), применяемый в наше время в больших количествах в производстве кремнийорганических полимеров:

SiCl₄ + 4C₂H₅OH ® Si(OC₂H₅)₄ + 4HCl

В 1857 Ф.Вёлер нагрел кремний с хлороводородом и получил дымящую жидкость – трихлорсилан HSiCl₃, еще один важный промежуточный продукт для производства кремнийорганических полимеров.

Ш. Фридель, профессор Сорбонны, и Дж.Крафтс, студент из Бостона, обучавшийся в Париже, сообщили в 1863, что ими получено соединение, в котором органический радикал присоединен непосредственно к кремнию, и поэтому считается, что именно эти исследователи осуществили самый важный синтез в истории кремнийорганических соединений. Использованный ими метод в наше время сочли бы трудоемким, но он привел к успеху. Они приготовили воспламеняющееся на воздухе жидкое соединение цинка, диэтилцинк, смешали его с тетрахлоридом кремния и запаяли смесь в стеклянную трубку, которую нагревали при 160° C:

2Zn(C₂H₅)₂ + SiCl₄® 2ZnCl₂ + Si(C₂H₅)₄

Полученное ими новое соединение кремния – тетраэтилсилан, в противоположность любым его ранее известным жидким соединениям, оказалось очень инертно: вода, кислоты и щелочи на него не действовали. Эта работа привлекла внимание молодого немецкого химика А.Ладенбурга. Ладенбург нашел способ управления реакцией с диэтилцинком, так что стало возможным по желанию присоединять к кремнию одну, две, три или четыре этильные группы. Полученный им диэтилдиэтоксисилан (C₂H₅)₂ Si(OC₂H₅)₂ реагировал с водой, образуя спирт и маслянистую жидкость:

(В диэтилдиэтоксисилане этильные группы, присоединенные непосредственно к кремнию, действительно связаны очень прочно, но этоксильные группы легко удаляются водой c образованием спирта.) Полученная жидкость разлагалась только при очень высоких температурах и не затвердевала при температурах много ниже точки замерзания воды. Так в 1872 Ладенбург синтезировал предшественник современных промышленных кремнийорганических полимеров, но потребовалось много усовершенствований, прежде чем стало возможным развитие промышленности кремнийорганических полимеров.

Заметный вклад в исследование кремнийорганических соединений в период 1898–1939 внес Ф.Киппинг из Ноттингемского университета в Англии. В конце 1930-х годов лишь немногие химики осознали огромную потенциальную ценность полисилоксанов. Среди них выделялись Дж. Хайд («Стекольные заводы Корнинга») и Р.Макгрегор из Института Меллона в США и К.А.Андрианов в России.

В 1945 Ю.Рохов обнаружил, что пары органических хлоридов реагируют с нагретым кремнием, образуя органохлорсиланы. Процесс наиболее гладко протекает с метилхлоридом. В идеальном случае реакция описывается следующим уравнением:

2CH₃Cl + Si ® (CH₃)₂SiCl₂

Процессом можно управлять, благоприятствуя этой реакции, но во всех случаях образуются побочные продукты CH₃SiCl₃, (CH₃)₃SiCl, SiCl₄, HSiCl₃, CH₃SiHCl₂, Si₂Cl₆ и многие другие соединения. Почти все они могут быть использованы. Для разделения продуктов смесь перегоняют, а полученные вещества применяют для синтеза разнообразных кремнийорганических полимеров. Процесс удобен для крупномасштабного производства кремнийорганических соединений. Это открытие вызвало новый взрыв интереса к химии и технологии кремнийорганических полимеров.

Вскоре был открыт другой замечательный процесс, использующий дешевые углеводороды и трихлорид бора в качестве катализатора. Это позволило снизить стоимость производства целого спектра кремнийорганических соединений и цену товарных продуктов. Два примера этого процесса приведены ниже:

При обработке водой триметилхлорсилана происходит его гидролиз и получается одна из простейших промышленных кремнийорганических жидкостей, гексаметилдисилоксан:

2(CH₃)₃SiCl + H₂O ® (CH₃)₃Si–O–Si(CH₃)₃ + 2HCl

Гидролиз смеси триметилхлорсилана и диметилдихлорсилана, ведущий к более сложному соединению, представлен уравнением

В присутствии избытка диметилдихлорсилана образуются полимеры уже упоминавшегося типа:

Гидрофобизатор кремнийорганический Термион «Гидрофобизатор» 10 л, цена в Екатеринбурге от компании РифГрад

Бесспорно, лучшими гидрофобизаторами считаются кремнийорганические. Их уникальные защитные свойства усиливаются отличной стойкостью к воздействию температур и химических реагентов. Одним из основных достоинств кремнийорганических гидрофобизаторов является долгий срок службы.

По сравнению со стандартными водозащитными покрытиями, «ТЕРМИОН Гидрофобизатор»:

Не нарушает паропропускной способности материала;
Препятствует попаданию влаги в температурных диапазонах от -40°С до +60 °С;
Имеет низкий показатель поверхностного натяжения, что защищает фасад от прилипания грязи и пыли;
Имеет высокое сопротивление механическим нагрузкам;
Не даёт растрескаться материалу;
Предотвращает появление высолов;
Подготовка поверхности

«ТЕРМИОН Гидрофобизатор» применяют, когда необходимо максимально надёжно защитить от попадания влаги такие материалы, как: бетон и его разновидности, камень и шифер. Такая обработка защитит поверхности от намокания в дождь и снег, препятствуя тем самым, разрушению и образованию плесени и появлению грибков.

Исключительные характеристики гидрофобной пропитки, предусматривают возможность применения покрытия на поверхности полов, складских помещений, гаражей и тротуарных дорожек. Гидрофобизатор существенно повышает прочностные характеристики материалов, препятствуя появлению трещин и запылению.

Особенно актуально применение гидрофобизатора для пропитки бетонных конструкций. Такое покрытие придаёт материалу стойкость к коррозии и сильным морозам, предотвращает запыление. Вероятность проникновения влаги в структуру бетона, становится практически нулевой, а это один из основных критериев долгого срока службы конструкций.

Любой пористый строительный материал нуждается в основательной защите. Гидрофобизаторы нужны для оштукатуренных поверхностей, кирпича, гипса, бетона и разновидностей природных камней.

Кроме защиты от попадания влаги, «ТЕРМИОН Гидрофобизатор» обеспечивает материалам повышение твёрдости и прочности. Наряду с многократным увеличением водоотталкивающих свойств, повышается и стойкость к воздействию пыли и грязи.

Наиболее сильному влиянию влаги поддаются: фасады строений, отделка цоколей и тротуарные дорожки. После проникновения влаги в структуру материала, растрескивается лицевая сторона фасада, значительно понижаются термоизоляционные свойства стен, что ведёт к появлению плесени и грибковых образований.

Создаваемая «ТЕРМИОН Гидрофобизатором» прослойка, толщиной около 20мм, препятствует проникновению любой влаги. Микроскопические частицы покрытия «окутывают» поры материала, создавая тончайшую водозащитную плёнку. Поскольку толщина самой плёнки на порядок меньше толщины капилляров (пор) в разрезе, паропроницаемость материала остаётся неизменной. Стена остаётся «дышащей», а это является одним из основных условий здорового микроклимата в доме.

Основные достоинства «ТЕРМИОН Гидрофобизатора»:

Исключительные водозащитные свойства
Надёжный барьер от проникновения насекомых, грибков и плесени
Возможность работы с поверхностью при уровне влажности до 60%
Минимальный срок действия покрытия — от 10 лет
Экологически безопасная пропитка
Минимальный расход материала — около 1л на 6м2 поверхности

Способ применения

Требования к tº окружающей среды. Обработку поверхности необходимо осуществлять при температуре: -20°С – +40°С.
Требования к материалам:

поверхность перед обработкой пропиткой очищают от грязи, краски и других покрытий
уровень влажности не может превышать 30%
после обработки, поверхность нужно защитить от механических воздействий

Процесс обработки:

«ТЕРМИОН Гидрофобизатор» наносят пневмораспылителем или вручную, предварительно перемешав материал. В случае работы с краскопультом, его удерживают на расстоянии 25-35 см от поверхности материала. При ручном нанесении — добиваются максимального насыщения поверхности цветом смеси.

Расход (2 слоя), 1 л/ 6 м²

Хранение

Гарантийный срок хранения в плотно закрытой таре при температуре не менее +5 °С, месяцев 12

Условия при транспортировке и хранению Гидрофобизатор НЕЛЬЗЯ ЗАМОРАЖИВАТЬ!

Характеристики

Цвет пленки (базовый): белый, матовая
Внешний вид материала: однородная жидкость, без посторонних включений
Массовая доля не летучих веществ: не менее 22%
Температурный диапазон эксплуатации от -60°С до +150°С
Условная вязкость по вискозиметру типа ВЗ-246 с Ø сопла 4 мм при 20±0,5°С не менее 11 c
Время высыхания покрытия до степени 3, при температуре окружающего воздуха (20±2) °C 0,5-1 часа
Межслойная сушка при температуре окружающего воздуха (20±2) °С 0,5 часа
Рекомендуемое количество слоев: 2
Срок эксплуатацииОт 10 лет
Бренд: Термион
Назначение: гидроизоляция
Тип продукции: гидрофобизатор
