Косоуры для лестниц, что это такое? (виды, расчеты, монтаж)

Содержание

1 Что такое косоур?
- 1.1 Разновидности конструкций косоуров
2 Параметры и размеры
3 Косоур из дерева
4 Косоур из металла
5 Бетонный и железобетонный косоур

Строительство лестницы в частном доме является очень интересным процессом. При помощи лестницы можно задать тематику всего будущего интерьера в доме.

Внешний вид будущей лестницы зависит от множества факторов, в том числе от выбора несущего элемента конструкции. Одним из самых распространенных и универсальных вариантов является косоур. Чтобы понять, что такое косоур, советуем вам ознакомится с данной статьей.

Что такое косоур?

Любая лестница состоит из двух основных деталей — несущего элемента и ступеней. Одним из вариантов несущего элемента лестниц как раз и является косоур.

Косоуры для лестниц могут различаться:

по форме конструкции;
количеству несущих элементов;
материалу изготовления.

Разновидности конструкций косоуров

По форме косоуры подразделяются:

прямой;
поворотный;
винтовой.

Самыми распространенными являются прямые косоуры, которые используются для строительства простых лестниц.

Поворотные косоуры применяются в лестницах, состоящих из нескольких маршей.

Для винтовых и закругленных лестниц применяется винтовой косоур.

Также лестничные косоуры подразделяются по числу направляющих и их месторасположению:

на 2 косоурах, боковые;

на 1 косоуре, с центральным расположением.

В зависимости от ширины марша для усиления конструкции возможно использование трех и более косоуров.

Параметры и размеры

Для того чтобы прямая лестница на косоурах была комфортной и безопасной, важно правильно рассчитать параметры несущего элемента.

Параметры, которые необходимо вычислить:

Длина косоура. Для расчета данного параметра нужно вспомнить школьную математику, а именно теорему Пифагора:

А²=В²+С².

Размер ступеней. Данный параметр важен для определения размеров выпиливаемых частей.

Размер косоура. Здесь подразумевается размер доски, из которой будет изготавливаться косоур. Толщина доски должна быть не менее 8 мм, а ширина определяется в зависимости от размеров ступеней. Расчет происходит таким образом, чтобы пропил был не более половины всей ширины.

Косоур из дерева

Различают два варианта изготовления косоуров:

Зубчатый (ступенчатый) – изготавливается путем выпила участков под ступени из цельной доски.

Для правильной разметки, необходимо подготовить шаблон – на доске отмерить величину проступи и подступенка и прикрутить рейку под углом, равным углу наклона будущей лестницы.

Шаблон требуется подготовить, чтобы размер всех ступеней получился одинаковым, а лестницы на косоурах были удобны для эксплуатации.

Кобылки – монтаж немного сложнее по причине необходимости изготовления большего числа деталей одинакового размера.

Косоур на кобылках — более сложная конструкция, однако она считается более надежной.

Косоур из металла

Металлический косоур считается более прочным и надежным, по сравнению с деревянным. Для его изготовления также существует ряд способов:

Ленточный – выполняется путем выпиливания элементов из целого листа металла. В зависимости от размеров допускается выпилить косоур целиком или частично с последующей сваркой. Сварочные швы обрабатываются и закрашиваются таким образом, что создается ощущение цельного косоура.

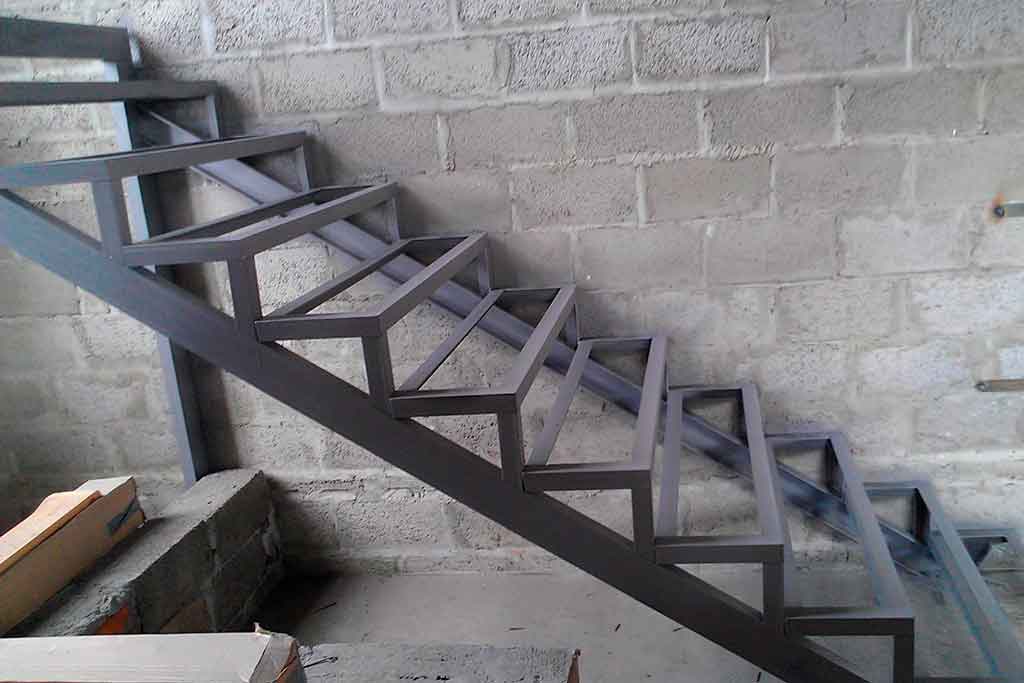

Косоур из профильной трубы. Изготавливается путем нарезания необходимого количества отрезков, равных ширине проступи и высоте подступенка, после чего они свариваются под углом 90°.

Косынки – являются аналогом кобылок. Изготавливаются из уголков, сваренных под прямым углом.

Второй вариант монтажа металлических кобылок — приваривание к наклонному несущему элементу выступа под углом, необходимым для размещения площадки.

Видео, по монтажу металлического косоура:

Бетонный и железобетонный косоур

Бетонные лестницы являются самыми надежными и долговечными, не зря их широко используют при строительстве многоквартирных, промышленных и коммерческих объектов.

Бетонные косоуры также бывают разных видов:

Типовые – при помощи которых построены множество объектов, как частных, так и общественных.

Изготовление такого рода косоура допустимо как своими руками, так и на специализированных заводах.

Индивидуальный – такой тип косоура изготавливается исходя из разработанного дизайн-проекта, изделие может иметь практически любую форму. Возможность изготовления будет зависеть только от навыков и опыта мастера, выполняющего работу.

Строительство бетонной лестницы, в том числе и на косоуре, осуществляется по типовому алгоритму:

Подготовка фундамента.
Сборка прочной опалубки.
Вязка армированного каркаса.
Заливка бетоном.
Обработка и отделка после застывания конструкции.

Поделиться с друзьями:

Твитнуть

Отправить

Класснуть

Adblock
detector

Косоуры для лестницы — что это, как рассчитать, изготовление

Лестница обеспечивает возможность перехода из одного этажа на другой и является неотъемлемым элементом многоярусных квартир/домов.

Важно, чтобы проектирование конструкции выполнялось с учетом требований строительных норм и правил, при этом повышенное внимание должно уделяться основным несущим элементам.

В данной статье будут рассмотрены особенности применения косоуров, их разновидности, продемонстрированы методики для расчета оптимальных размеров и другие детали, которые пригодятся при изготовлении лестницы своими руками.

Расчет косоура

Длина косоура
Угол наклона косоура
Выбор количества косоуров

Как сделать косоуры своими руками

Чертежи косоуров
Подготовка материалов
Особенности изготовления

Монтаж косоуров

Крепление ступеней

Источники

Что такое косоур и в чем его отличие от тетивы

Косоур – это несущий элемент лестницы, смонтированный под углом к прилегающему основанию, в котором крепление ступеней осуществляется в специально подготовленные для этого выступы. В боковой проекции косоур можно охарактеризовать как балку с гребенкой в верхней плоскости.

Основными отличиями косоура от тетивы является их форма и способ монтажа ступеней — в отличие от косоура, тетива представляет собой монолитную балку со специально подготовленными пазами/кобылками с внутренней стороны, таким образом ступени остаются скрытыми их не видно сбоку.

Несущая способность тетивы примерно в 1. 5-2 раза выше при одинаковых размерах балки, поскольку сохраняется однородность структуры материала. Однако лестницы на косоуре получаются компактнее, т.к. несущая балка располагается под ступенью, а не по бокам.

Преимущество косоура над тетивой

Еще одним видом несущей балки является тетива. При таком устройстве подъема ступени вставляются в пазы или углубления. Они могут быть как с одной стороны (в стене), так и с двух. Если смотреть на подъем сбоку, тетива будет закрывать ступени, и видно их не будет. Такая конструкция имеет преимущество в установке, поскольку времени этот процесс займет гораздо меньше. Крепление тетивой безопасно и долговечно.

Косоур имеет ряд плюсов

Крепление косоуром чаще всего производится по центру конструкции, но бывают и боковые виды. В этом случае при виде сбоку ступени будут хорошо просматриваться. Положительными сторонами этого вида является: высокая способность выдерживать механические нагрузки, а также установка в сжатом пространстве.

Если перед вами стоит выбор между косоуром и тетивой, ориентируйтесь на исходные данные вашего дома. При наличии большого пространства остановите свой выбор на тетиве. Она прекрасно дополнит интерьер и займет не так много времени и труда. Наиболее практичным вариантом станет косоур.

Это интересно: чем косоур отличается от тетивы?

Виды косоуров

Конструктивно косоуры подразделяются на:

цельные
разборные (модульные)

По форме:

классические (прямые)

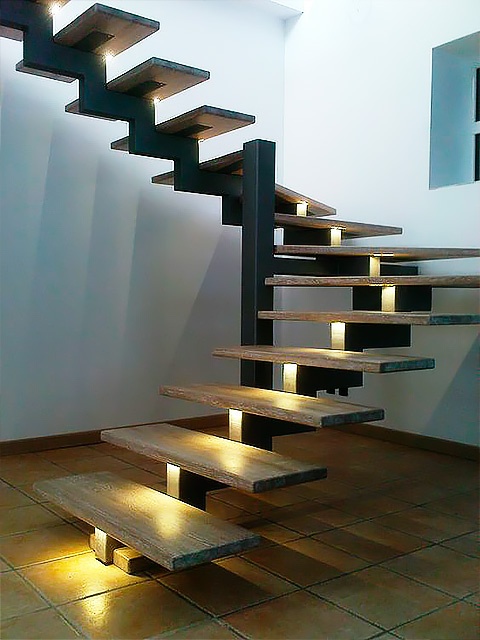

ломаные (зигзаг)
спиральные (винтовые)

Отдельно стоит выделить косоуры с приварными площадками и кобылками (которые устанавливаться прямо на верхнюю продольную кромку косоура).

Проект лестницы, подготовка материалов

Так как rasss сразу запланировал лестницу на второй этаж, то верхнюю опорную площадку забетонировали еще на этапе строительства второго этажа.

rasss Участник FORUMHOUSE

Каркас сделан из двух швеллеров, заведенных в отверстия пустотных плит, и арматуры, опалубка собрана из деревянных щитов. До заливки бетоном в опалубку вложен металлический уголок 100×100 мм, закладная под косоур. Закладная также связана с каркасом.

Проект композитной конструкции с металлическим каркасом и деревянными ступенями rasss сделал в популярном графическом редакторе…

.. также, как и все расчеты.

Для каркаса он приобрел металлическую трубу с прямоугольным профилем – 120×60×4 мм, разрезал на детали и за несколько дней зачистил от ржавчины до блеска. Использовал болгарку со специальными дисками – диметр 125 мм, с приклеенной наждачной бумагой. Работал на улице и в респираторе, так как сильно пылит.

Материалы для изготовления

Косоуры из дерева

Наиболее востребованными материалом для изготовления косоуров является дерево. Пиломатериалы отличаются достаточной прочностью, дешевизной и имеют широкое распространение. Для изготовления балок рекомендуется использовать клен, бук или дуб, при ограниченном бюджета также подойдет сосна и другие хвойные породы деревьев. Перед изготовлением элемента, важно проверить древесину на качество просушки, а также убедиться в отсутствии дырок, трещин и сучков, которые в дальнейшем могут спровоцировать преждевременную деформацию конструкции. СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» предусматривает обязательную обработку дерева от воздействия внешних факторов: антисептирование, консервирование, покрытие лакокрасочными материалами или поверхностную пропитку составами комплексного действия.

Косоуры из металла

Также широко распространенным материалом для создания несущих элементов является металлопрокат, например, прямоугольные трубы, швеллеры, двутавры. Косоуры из металла отличаются повышенной прочностью и долговечностью, и в целом, более надежны, чем дерево. Металлическим заготовкам легче придать нестандартные формы, поэтому лестничные маршы могут быть выполнены в любой конфигурации. Для предотвращения коррозии, поверхности рекомендуется периодически красить и покрывать защитными средствами.

Косоуры из бетона

Нестандартные габаритные проекты лестниц также могут выполняться на основе армированного бетонного каркаса. По сравнению с металлом и деревом, это наиболее дорогой и трудозатратный вариант изготовления, помимо этого, основания (фундамент/перекрытие) должны быть дополнительно усилены, чтобы выдерживать значительную нагрузку от конструкции. В частном домостроении встречается крайне редко.

При выборе материала для косоура необходимо оценивать уровень предполагаемой нагрузки, эксплуатационные и эстетические качества материала. Нет однозначно верного ответа, что лучше дерево или металл, в большей степени, это выбор на основе личных предпочтений.

Разновидности косоуров

Металлический косоур для лестницы
Основное отличие косоура от тетивы – способ укладки ступеней. Во втором случае ступени монтируются с внутренней стороны и соединяются стяжкой. В первом они устанавливаются сверху. Это обеспечивает куда больший простор для изменения формы и вида элемента.

Косоуры классифицируют по множеству признаков.

По размеру

Габариты лестничного сооружения зависят от очень многих факторов. Размеры опоры вычисляются исходя из вида, ширины и массы лестницы. В среднем на 100–120 см длины проступи требуется 1 косоур. Если ширина лестничного марша превышает 2 м, рекомендуется ставить дополнительный.

Плюс такой лестницы – меньшие габариты и площадь по сравнению с вариантом на тетиве. Поскольку ступени накладываются сверху, ширина пролета обусловлена только шириной проступи.

По материалу

Бетонная лестница на косоурах
Косоуры изготавливают из самых разных материалов. Нередко используется комбинация металла и дерева, что увеличивает разнообразие форм и видов.

Для деревянного косоура подходит твердая древесина, например, бук или дуб. Она очень дорогая, поэтому опоры чаще вырезают из сосны и других хвойных пород. Деревянные элементы выглядят очень красиво, стильно, создают ощущение уюта и тепла. Однако конструкция тяжела и со временем ступени, закрепленные на срезы, начинают скрипеть.

Если лестницу ставят на 1 косоур, для него берут хорошо просушенный брус размерами в 30*50 см. Если предполагается 2, можно взять доски. Нередко используют клееную древесину, так как для лестницы нужны элементы большой длины.

Стальной косоур изготавливается из черной стали. Для него берут профильную трубу, двутавр, швеллер. Изделия покрывают порошковой краской, чтобы предупредить появление ржавчины. Такой элемент чрезвычайно прочен и устойчив. На стальную балку можно ставить ступени из любого, даже самого тяжелого материала – стекла, натурального камня.

Бетонный вариант получают заливкой металлической арматуры бетоном в специальных формах. Это монолитное сооружение, получаемое только в производственных условиях. Опора чрезвычайно надежна и долговечна, но массивна. Чтобы установить ее на место, нужна помощь специалистов. Бетонному элементу можно придать любую форму.

Как сделать и закрепить косоур, зависит от материала. Деревянный собирают на нагели, реже саморезы. Металлическую конструкцию сваривают.

По расположению

Лестница на одном косоуре из металла
Различают несколько вариантов установки ступеней, влияющих на конструкцию и внешний вид лестницы:

Сооружение на одном косоуре – для такой опоры выбирают массивную балку или металлическую конструкцию. Однако выглядит такая лестница легкой и изящной. Популярное решение для винтовой модели.
На 2 опорах – классический вариант.
На 3 и более – дополнительные опоры требуются на сложных поворотных лестницах большой ширины.

Если лестница крепится на стену с помощью бокового элемента – это модель на косоурах. Если ступени фиксируются прямо на стену – вариант консольный.

По форме

Крепление ступеней к 1 или 2 косоурам выполняется разными способами. Это влияет и на дизайн сооружения и характеристики:

Самый простой способ – ступени устанавливаются на скосы в виде зубьев.
Более сложный – крепление к опоре кобылок, обычно со скошенным краем, на который монтируют ступени. Выглядит изящнее.
На конструкцию без зубьев устанавливают готовые блочные ступени и закрепляют их дюбелями.
На такую же прямую опору фиксируют изогнутые стальные опоры из плоской стали, на которых крепят ступеньки. Изящный вариант для современного интерьера.
Более простой комбинированный вариант – ступени одной стороной крепятся к ровному косоуру, а внешним краем опираются на стальные подпорки.

Для мансардных лестниц и других сооружений очень малой толщины используют вариант размещения «утиный шаг». Здесь ступеньки монтируются на разном уровне. По лестнице человек поднимается как бы вразвалку – по-утиному. Это хорошее решение для лестниц с углом наклона более 45 градусов.

Расчет косоура

Каждый строительный элемент лестничного марша в обязательном порядке требует четкого предварительного расчета. От прочности конструкции зависит безопасность перемещения по ней, а также срок эксплуатации. Ниже перечислены основные требования, которых необходимо придерживаться при возведении лестничного марша и косоуров, в частности.

При подборе параметров деревянного косоура необходимо учитывать значения длины ступеней — оптимальным считается соотношение длины ступеней к толщине косоура 1:20. Таким образом, если ширина лестницы равна 100 см, значение толщины косоура должно быть равным 50 мм. Минимальная ширина балки должна быть больше/равна глубине пропила, но в любом случае быть не менее 300 мм.

К металлам предъявляются требования в СНиП III-18-75 «Металлические конструкции», а также указания СНиП 2.01.07-85 «Нагрузки и воздействия». Косоуры рассчитываются на поперечный изгиб на основании суммы фактической массы лестницы и предполагаемой нормативной нагрузки, которая в соответствии с указаниями норм принимается в виде вертикальной сосредоточенной силы Рн = 1,5 кН, расположенной на площадке длиной 10 см по середине пролета косоура. Относительный прогиб марша не должен превышать 1/150 при длине лестницы 3 м и 1/120 при длине 6 м. Коэффициент надежности по нагрузке принимают равным 1,2.

Частота ступеней (пазов/площадок) должна определяться на основании формулы удобства Блонделя:

2 × h + s = 60/65 см

h — высота ступени
s — ширина проступи
60/65 см — средняя длина шага человека.

Длина косоура

Для того, чтобы просчитать длину косоура, необходимо вспомнить теорему Пифагора: сумма квадратов катета равна квадрату гипотенузы. Таким образом, упрощенная формула длины косоура выглядит:

(Длина косоура)2 = (длина марша)2 + (высота марша)2

Однако необходимо понимать, что это «грубый» вариант расчета, поскольку реальная длина косоура (красная линия) рассчитывается от наиболее удаленных точек доски (используйте калькулятор, чтобы сделать это точно).

Обратите внимание, максимальная длина косоура/марша не должна превышать 5400 мм (из расчета 18 ступеней по 300 мм), для бетонных лестниц допустимы косоуры по 6960 мм.

Угол наклона косоура

Оптимальный угол наклона косоура находится в диапазоне от 30° до 45° (макс. 60°). Для большинства людей более пологие лестницы являются более удобными, чем крутые, однако, чем меньше угол наклона, тем больше длина лестницы.

Исключительно в отношении косоура, знание величины наклона необходимо, чтобы сделать правильный распил верхней поверхности балки или выполнить сварку, при которой посадочная поверхность под ступени будет идеально горизонтальна.

Выбор количества косоуров

В зависимости от проекта предполагаемой лестничной конструкции и расчетной нагрузки на силовые элементы, возможны несколько вариантов конфигурации косоуров:

Один косоур (монокосоур). В качестве опорного каркаса выступает массивная балка или металлический элемент, расположенный в центральной части марша. Максимальная длина ступени для монокосоура равна 1200 мм (оптимально 1000 мм). Получившаяся лестница не предназначена для значительных нагрузок.
Два косоура. Самая распространенная конструкция для стандартных лестниц шириной в 1000-1500 мм. Опоры располагаются по краям марша параллельно друг другу, благодаря чему обеспечивается необходимый запас прочности.
Три и более косоура. Применяются для широких и/или нестандартных сложных конструкций, когда предполагается повышенная нагрузка на отдельные узлы лестницы.

Углы наклона и ступени

Оптимальный угол наклона лестницы в отношении плоскости пола должен составлять 20-45°.

20-45 градусов – это оптимальный наклон лестницы, но он может быть и иной в зависимости от планировки.

Но так как это идеальный вариант, а на практике встречаются разные ситуации, которые сильно отличаются от оптимальной, то каждый случай разбирается индивидуально. Если площадь помещения позволяет, то лучше сделать угол меньше, отчего сооружение становится более комфортным в плане передвижения по нему. Если помещения небольших размеров, тогда лестница выставляется под большим углом.

Последняя ситуация проблематичная и решается она с помощью переустановки ступеней. Здесь есть свой оптимальный вариант, когда одна ступенька нависает над другой, но при этом их проекции не совмещаются относительно друг друга. В ситуации с большим углом наклона все обстоит по-другому. Ступени будут нависать друг над другом с перехлестом в проекции. Но нельзя допускать, чтобы смещение было больше 8 см. Это заложено ГОСТом и СНиПами о лестницах.

Как сделать косоур своими руками?

Чертежи косоуров

Создание чертежей является ключевым моментом при изготовлении косоуров своими руками, поскольку именно шаблон позволяет правильно перенести размерности и дать предварительное представление, как будет выглядеть элемент.

Чертежи косоуров можно подготовить двумя способами: вручную на основании рекомендаций и формул выше, или автоматически при помощи специальных инструментов. В данной статье мы остановимся только на втором варианте.

С помощью калькуляторов КАЛК.ПРО вы можете подготовить детализированные проработанные чертежи всех элементов лестницы, в том числе и косоуров. Для этого вам необходимо заполнить интерфейс приложения данными о проеме и некоторыми другими параметрами (рекомендуемые значения которых прописаны в каждом инструменте). В результате вы получите следующее:

Подготовка материалов

После проектирования необходимо акцентировать свое внимание на видах древесины (прочность, износоустойчивость) и качестве пиломатериалов. Например, первоначально рекомендуется остановить свое внимание следует на следующих породах:

дуб
бук;
ясень;
ольха;
береза;
клен;
сосна;
ель;
лиственница.

Береза, сосна и другие хвойные породы (кроме лиственницы) используются при ограниченном бюджете, т. к. материал имеет невысокие показатели прочности. Кроме того, береза обязательно нуждается в защитной пропитке, поскольку древесина склонна к гниению при повышенной влажности в помещении.

При подборе материала важно обратить внимание на изъяны древесины — не должно быть видно трещин, сколов, развитых сучков (допускается наличие сучков размером от 3 мм до 6 мм), а также следов обитания паразитов. Балки для изготовления деталей конструкции должны иметь одинаковые габариты, быть ровными без деформаций. Влажность дерева должна соответствовать предельной влажности помещения, в котором будет смонтирована лестница.

Соотношение уровней влажности древесины и помещения по СНиП II-25-80

Условное обозначение	Условия эксплуатации (учитывается относительная влажность помещения в %)	Максимальная влажность древесины в %
внутри отапливаемых помещений	из клееной древесины	из цельного дерева
А1	до 60%	9	20
А2	от 60% до 75%	12	20
А3	свыше 75% до 90%	15	20
внутри неотапливаемых помещений
Б1	в сухой зоне	9	20
Б2	в нормальной зоне	12	20
Б3	в помещении с влажностью воздуха более 75%	15	25

На момент приобретения древесина должна быть полностью подготовленна к работам — т. е. быть просушенной и покрытой защитной грунтовкой.

Оптимальным вариантом для деревянного косоура является клееные балки/доски. У них отсутствуют сучки и прочие неоднородности, а также минимизирован процесс растрескивания и скручивания.

Для изготовления косоуров используют доски с шириной не менее 250-300 мм и толщиной 50-70 мм. Если взять пиломатериалы с меньшими значениями размеров, то проступи могут провисать, а прочность косоуров после проделывания в них необходимых вырезов снизится.

Для изготовления металлических косоуров используют стальной и нержавеющий прокат, сплавы алюминия. Металл должен быть чистым, подготовленным для сварки, не иметь очагов коррозии. Перед монтажом требуется покрытие защитными составами и покраска. Опоры рекомендуется изготавливать из холодногнутых или прокатных швеллеров №16, №18 (для прямого косоура), или профильной трубы 100х50х3 мм, 120х60х4 мм (для ломаного косоура).

Косоуры из бетона рекомендуется возводить одновременно с возведением перекрытий и полов, чтобы создать единую монолитную конструкцию. Заливка осуществляется бетоном марки М200 и выше, для усиления конструкции каркас оснащается металлическими прутьями (арматурой). В соответствии с требованиями СНиП 3.03.01-87 «Несущие и ограждающие конструкции» в первоначальный период твердения бетона его нужно защищать от потерь влаги, а в дальнейшем поддерживать температурно-влажностный режим с созданием условий, обеспечивающих нарастание его прочности.

Деревянные и металлические косоуры обязательно должны быть обработаны огнезащитным тонкослойным составом терморасширяющегося типа. При возникновении пожара под воздействием высокой температуры состав, увеличиваясь по толщине в 40 раз, создает слой негорючей пены с низким коэффициентом теплопроводности, резко снижая передачу тепловой энергии и предотвращая горение/плавление, увеличивая предел огнестойкости конструкции до 90-120 минут.

Особенности изготовления

На основании подготовленных чертежей для изготовления косоуров, на деревянную балку наносится разметка линий срезов будущих зубцов гребенки. Чтобы правильно перенести разметку ее начинают наносить от одного края доски до следующего, линейкой-угольником отмечаются точки высоты и длины ступеней. Прикладывая линейку точками к краю балки, из которой будет создаваться косоур, карандашом обводится контур среза.

Распил проводится с помощью электролобзика или иного подходящего инструмента. После этого первый косоур можно использовать в качестве шаблона для остальных. Важно, чтобы все поверхности были тщательно остроганы и отшлифованы, а при установке косоуры находились в одной плоскости, дабы исключить перекосы лестницы.

В отличие от дерева, металл позволяет изготавливать более разнообразные конструкции. Если необходимо сделать ломаный косоур (в виде гребенки), то опора собирается из отдельных кусков профильной трубы, сваренных между собой. Однако здесь важно учитывать погрешности — чем меньше опыта в сварке у мастера, тем более «кривая» лестница получится, поскольку каждый раз лестница изменяется на толщину сварочного шва. В свою очередь, швы необходимо шлифовать, чтобы добиться идеально горизонтальной поверхности для ступеней.

Более просто собирается прямой металлический косоур — для этого используется прямоугольная труба или швеллер необходимой длины, в нем подготавливаются отверстия для крепления кобылок и осуществляется их крепление стандартным крепежом (но также возможно крепление кобылок на сварку).

Установка лестницы на косоурах

Проще всего и без особых трудозатрат монтируются лестницы на косоурах из дерева. Для обеспечения высокой прочности, которая сохранится по истечении времени, достаточно уделить внимание выбору породы дерева. В приоритете материалы из твёрдых лиственных пород. Но, необходимо отметить, что выполнять работы с ними немного сложнее.

Монтаж каркаса ступеней

Перед тем как приступить к самостоятельному монтажу лестницы на косоурах, необходимо подобрать оптимальную толщину досок. В этом плане параметры толщины и ширины напрямую зависят от габаритов лестничной конструкции.

На следующем этапе определяются со способом крепления – на кобылке или без неё. В случае, когда решено устраивать монтаж без кобылки, необходимо произвести такие действия:

1. На опоре размечаются места вырезов. Выполняется разметка посредством прямоугольного треугольника. По одному катету треугольника отмечается глубина проступи, а по второму – высота подступенка.

2. После нанесения разметки приступают к выпиливанию фрагментов. Сделать прорези можно посредством электролобзика или циркулярной пилы.

3. На заключительном этапе определяются с длиной ступени. Она может монтироваться вровень с балкой, а можно сделать выступ за балку на пару сантиметров.

В том случае, когда монтаж будет выполняться с использованием кобылки, выпиливать фрагменты не нужно. Непосредственно к опоре монтируют кобылку, которая может иметь форму треугольника или трапеции. Для надёжного монтажа на балке обеспечивают изготовление небольшого отверстия.

Установка ступеней

Перед тем как приступить к установке лестницы на косоурах, необходимо заранее продумать как способ монтажа, так и вид крепежа. Монтаж ступеней на деревянных балках зависит от некоторых факторов.

Рассмотрим особенности крепления ступеней:

В том случае, когда проступи вырубленные, ступени крепят непосредственно на косоуры посредством саморезов или шкантов.

При использовании деревянной кобылки ступени на балках монтируются с помощью дюбелей, болтов, саморезов.

Установка ограждений

Ограждением для лестницы на косоурах выступают перила, которые крепятся на балясины. Само крепление осуществляется посредством кронштейнов или обычными саморезами. Затем их шляпки закрывают декоративными деревянными пробками.

Сборка деревянной лестницы на косоурах (2 видео)

Разные модели лестниц на косоурах (50 фото)

Монтаж косоуров

Крепление опорных элементов лестницы может быть осуществлено к:

полу / потолку;
межмаршевым площадкам;
стенам.

Наиболее часто крепление к полу осуществляется при помощи опорных уголов с поперечным ребром, изогнутых уголков или болт-анкеров. Если лестница монтируется до выполнения отделочных работ, возможно соединение методом распила косоура под поперечную балку или наоборот.

Соедининие с потолком выполняется аналогичными методами. При креплении косоура с деревянным перекрытием, наиболее часто выполняют выпил в несущей балке и дополнительно усиливают соединение монтажными пластинами или же осуществляют крепление в замок. Также часто применяются крепежные системы из уголков и саморезов, винтовые тяги.

В районе межмаршевых площадок внешний косоур крепится к центральному опорному столбу в подготовленные отверстия методом шип-паз и уплотняется клеем. Внутренний косоур может крепится аналогичным способом к одному из опорных столбов, так и огибать его с внешней стороны с фиксацией на винтовой крепеж.

При креплении конструкции к стене стоит учитывать материал из которого она изготовлена. Разрешено крепить косоур на бетон, кирпич, брус (при этом толщина стены должна быть не меньше 25 см). Запрещено крепить косоуры к стенам из пористых материалов (газо-, пеноблок, газосиликат).

При неверном креплении косоуров может наблюдаться как общая деформация конструкции, так и смещение отдельных элементов лестницы.

Как точно рассчитать косоур для лестниц

В первую очередь надо определить параметры самой конструкции. Одни из них постоянные, другие можно варьировать.

H – высота потолков;
h2 – высота лестницы;
L – длина проекции на полу;
h – высота подступени;
l – глубина ступени;
n – количество ступенек;
L1 – длина проема на верхнем этаже.

По строительным стандартам принято, что величина «h2» не должна быть меньше 2 м, «l» варьируется в диапазоне 25-30 см, «h» – в пределах 12-25 см.

Из всех обозначенных величин параметр «H» является постоянной величиной и определяется проектом здания. Все остальные размерные показатели подгоняются под габариты пространства.

При расчете параметров конструкции нужно быть очень внимательным, так как от этого зависит надежность лестницы.

Расчет количества ступеней

Вводные данные:

Н=3 м;
h=18 см.

Количество ступеней – это Н/h=300:18=16. Но необходимо понимать, что последняя верхняя ступень – это пол верхнего этажа, поэтому к косоуру надо будет крепить 15 ступеней.

Расчет длины косоура

Зная количество ступеней, можно вывести длину проекции лестничного марша, для чего определяется глубина ступенек. К примеру, она равна 28 см. Теперь проводится следующая математическая выкладка: 28х15=4,2 м. Это и есть значение показателя «L».

Когда есть размер высоты потолков, есть длина проекции лестницы, остается по теореме Пифагора определить длину косоура.

H²+L²=P², где Р – длина лестницы.

3²+4,2²=26,64 – это Р². Значит, Р=5,16 м. Это и есть длина косоура, необходимого для сооружения лестничного марша по заданным параметрам.

При расчете параметров лестницы нужно придерживаться теоремы Пифагора.

Онлайн-калькулятор

Для удобства мы сделали подборку онлайн-калькуляторов лестниц, с помощью которых вы сможете самостоятельно рассчитать все параметры конструкции, а также номенклатуру и количество необходимого материала.

Крепление ступеней

Крепление прямых и забежных ступеней к косоуру выполняется разными способами, например, наиболее распространенной является фиксация на шканты, саморезы, мебельные болты, футорки и клей. Для труднодоступных участков металлических косоуров дополнительно заранее привариваются проушины с внутренней стороны.

Часто используется современное крепление «Фишер» — это крепеж с одной стороны которого втулка большого диаметра с отверстием по центру и конусными насечками (забивается в отверстие легко, но сопротивляется выходу), а с другой – втулка (дюбель), раскрывающаяся при вкручивании внутрь самореза.

При креплении ступеней к металлическому монокосоуру часто используется усиливающая листовая подложка под 90% площади ступени, которая монтируется с одной стороны на горизонтальный паз балки, а с другой стороны равномерно соединяется с проступью.

Коротко о главном

Зная, что такое косоур и в чем его отличия от тетивы, можно более осознанно подойти к выбору конструкции межэтажной лестницы или крыльца. Этот элемент может стать основным дизайнерским элементом конструкции, сделать её не такой массивной. Такую возможность дает форма косоуров, которые не скрывают ступени, а только поддерживают их. Эти несущие балки с ломаным профилем могут изготавливаться из всех традиционных материалов – дерева, бетона, металла. Особенно изящно и современно выглядят лестницы на монокосоуре.

Оценок 0

Прочитать позже

Источники

ГОСТ 23120-78 «Лестницы маршевые, площадки и ограждения»
ГОСТ 8486-86 «Пиломатериалы хвойных пород. Технические условия»
ГОСТ 2695-71 «Пиломатериалы лиственных пород деревьев»
СНиП 2.01.07-85 «Нагрузки и воздействия»
СНиП II-25-80 «Деревянные конструкции»
СНиП III-18-75 «Металлические конструкции»
Общероссийский классификатор продукции
Учебное пособие А. Н. Малаховой и Д. Н. Морозовой «Проектирование железобетонных и металлических лестниц»

Распространенные типы лестниц и способы их крепления

Посмотрим, какие основные типы лестниц бывают, а также разберем варианты их возможного прикрепления в сооружении, чтобы у вас не возникало вопросов, например как закрепить лестницу:

Если лестница представляет собой прямую и одномаршевую конструкцию, то её верхний конец необходимо прикрепить к перекрытию, а нижний зафиксировать на полу первого этажа. Это устойчивая крепежная система, и она не требует фиксаций промежуточного характера.

Если же лестница имеет один поворот, то необходимо фиксировать крепежами к стене.

Соответственно, если лестница имеет два поворота, то необходимы не только дополнительные крепления на полу и верхнем конце лестничного марша, но и опорный столб.

Если же лестница являет собой сложную конструкцию со многими ответвлениями и поворотами, то необходимо создать сквозные крепления на тетиве, косоурах, и ступенях.

Для крепления лестничного пролета и его элементов могут применяться такие виды крепежа, как шиповый, механический, клеевой. Дополнительно, для более надежной фиксации, элементы пролетов проклеивают перед скреплением.

И стоит напомнить, что главным фактором безопасности лестницы является, не столько качество материала конструкции и её выполнение, как качество крепежей и правильность монтажа. Потому установку лестничных маршей рекомендуется доверять команде профессионалов.

Конструкция сборных ж/б лестниц в основном представляет собой наборные железобетонные ступени, уложенные по металлическим косоурам из швеллеров или двутавров. Данный вид конструкции является наиболее надежным и долговечным, по сравнению с деревом. Сборная бетонная лестница может устанавливаться как внутри помещения, так и снаружи. Бетонная лестница с использованием красивых качественных отделочных материалов может украсить интерьер как частных так и общественных зданий.

Сборная бетонная лестница по металлическим косоурам выполняется собственными силами на стройплощадке. Косоуры привариваются к площадочным балкам либо соединяются с помощью болтов. Площадки на данном типе лестниц выполняются из готовых железобетонных плит или заливается монолитная плита, опирающаяся на площадочную балку.

Ступени монтируются на косоуры, швы заполняются цементнопесчаным раствором. В общественных зданиях металлические косоуры окрашиваюся, либо обрабатываюся каким либо огнезащитным материалом и далее отделываются гипсокартоном. Сборные бетонные лестницы монтируются из железобетонных ступеней, которые могут быть треугольной, прямоугольной или в форме прямого угла формы, отделка лестницы производится природным камнем или керамической плиткой. При облицовке лестниц, эксплуатируемых на улице в зимний период стоит предусмотреть проступи с рифленой плиткой, для предотвращения падения людей. В продаже достаточно широкий выбор данного вида плитки.

Изготовление из металла

Установка лестницы рядом со стеной предполагает использование одной тетивы. Однако с увеличением длины марша прочности одной доски не достаточно. В таких случаях можно сделать лестницу своими руками на одном металлическом косоуре. Жесткость металла позволит сохранить прочность всей конструкции. В качестве несущего элемента используют швеллер, металлический профиль, сваренные друг с другом листы металла.

В отличие от дерева, металл позволяет изготавливать также винтовые лестницы, не используя дорогостоящего оборудования. Для придания винтовой или другой неправильной формы лестнице, профили гнут или сваривают из отдельных секций. К верхней части косоура приваривают вертикальные стойки под ступени. Шаг и высота опор задают согласно стандартам. Сварные швы шлифуют и конструкцию покрывают защитой от коррозии.

Параметрические расчеты

Расчет и параметры определяются, исходя из типа балки и согласно выбранному дизайн-варианту. Для прямого / ломаного косоура закладываются значения:

наклон – 30-45;
отступы опорных ячеек по основанию (проступи) – 250-320мм;
подъем ступени по высоте – 150-240мм.

Наиболее применяемые параметры для удобства шага – проступи 300-320мм, высота подъема – 160-190мм. Эти размеры используются во многих местах общественного пользования (лестничные переходы, эскалаторы метро / магазинов, др.), а ступени, выставленные по ним, наиболее удобны для разных категорий пешеходов.

При парной или тройной опоре торцы несущего лестничного основания помимо мест конечной фиксации на стыках с другими плоскостями лучше скреплять еще и между собой. Перевязка дает дополнительное усилие, не позволяющее разбалтываться отдельным частям в ходе долгой эксплуатации.

Количество балок опоры определяется рядом критерий. Первое, что на него влияет – ширина ступеней. Если ее размеры небольшие (0,4м, 1,2м), то достаточно одного усиления. При ступенях в 1,2-1,5м лестничную конструкцию лучше выбирать на двойном основании. При ширине 1,5м – используется трехопорная система.

Замеры косоуров винтового типа определяются, исходя из их количества в сборке. Подъем и площадь соприкосновения боковых элементов со ступенями привязывается к углу раскрытия ступени, а опорная длина – к диаметру вращения. Разметка производится по средней линии и строго в горизонтали от центральных точек.

Изготовление и крепление деревянных косоуров для лестниц своими руками

Для изготовления косоура лестницы своими руками понадобится ровная доска толщиной не менее 40 мм и шириной не менее 300 мм.

При создании прямолинейных лестничных маршей, которые имеют одинаковые косоуры, для обозначения вырезов под ступени рекомендуется использовать трафарет. Его можно самостоятельно сделать из небольшого листа фанеры и двух деревянных реек. От угла листа фанеры нужно отмерить расстояния, соответствующие ширине проступи и высоте подступенка.

Полученные точки следует соединить прямой, по которой с обеих сторон листа будут установлены и скреплены гвоздями рейки. Далее с помощью данного трафарета в косоуре необходимо разметить и вырезать соответствующие пазы.

При изготовлении лестниц с забежными деревянными ступенями косоуры с двух сторон конструкции будут иметь разную форму. В таком случае вырезы должны быть размечены по размерам каждой ступени. При этом следует помнить, что высота подступенков остается прежней, зато наблюдаются изменения в ширине проступи, следовательно, меняется и угол наклона лестницы. С ее внутренней стороны располагают ступени с узкой частью проступи, а с внешней стороны — с широким ее участком.

С внутренней стороны конструкции подъем будет более крутым, чем с внешней, но при этом косоуры лестницы по-прежнему будут параллельны друг к другу, изменения коснутся только длины запила, от которой зависят размеры проступи ступени. Шаблон для разметки должен иметь подвижные направляющие. К тому же его необходимо перенастраивать каждый раз при разметке очередной забежной ступени.

Если запилы в косоурах будут слишком глубокими, что приведет к ослаблению конструкции лестницы, рекомендуется установить под ступенями три или четыре косоура. Количество косоуров необходимо увеличить и в том случае, если в качестве проступей используются тонкие доски. Это нужно для того, чтобы не допустить их прогиба под воздействием эксплуатационной нагрузки.

Для изготовления ступенчатых косоуров проблематично подобрать достаточно широкие, прямые и без сучков доски, поэтому можно воспользоваться другим вариантом.

Поверх косоура рекомендуется установить дополнительные деревянные элементы — кобылки, на которых нужно закрепить детали ступеней.

Для прочности крепления кобылок к косоурам деревянной лестницы рекомендуется использовать более сложную схему, согласно которой в косоуре нужно выпилить небольшой вырез и выбрать кобылки сложной формы. Кроме того, для крепления кобылок на косоуре можно воспользоваться шкантами и клеем.

Проступи и подступенки рекомендуется соединять с использованием шурупов и клея, так как гвоздевое соединение со временем становится слабее. Крепление проступи и подступенка производится с помощью шурупов, дополнительной треугольной рейки или в паз. Также для соединения деревянных частей лестницы рекомендуется применять различные накладные планки и металлические уголки. Надежность и прочность соединения обеспечивается безгвоздевым соединением — с использованием деревянных нагелей.

Далее вы узнаете, как сделать центральный косоур для деревянной лестницы.

крепление косоуров

Для крепления косоуров к стене автор пользуется глухарями 10×150 и дюбелями 14×140, расставляя их не менее трёх на два метра длины.

Если вы не очень уверены в точности проекта, то установку каркаса лучше начинать сверху, от перекрытия. Тогда ошибка в длине или высоте лестницы перейдёт в её начало и изменится положение первой, как правило, свободной ступени. Ничего хорошего в этом нет, но если приходится выбирать, то иной размер по высоте или проступи пусть будет на первой ступени, а не на последней. Пригласительную ступень и без того проектируют иначе, чем рядовые.

После установки пристенных деталей каркаса можно ставить внутренние вместе со столбом в сборе. В данном проекте, как уже говорилось ранее, по низу проёма проходит стальной уголок 100×100, поэтому косоур привинчен к нему снизу, как к весьма прочной опоре. Такой метод крепления — исключение из правил, обычно косоур к перекрытию крепят через вспомогательные детали. Внутренние косоуры и столбы надо выставлять в соответствии с уже установленными внешними по уровню и угольнику так, чтобы ступени легли горизонтально и под заданным (обычно прямым) углом к стене. Обязательно проверьте уровнем вертикальность опорных столбов. На этой стадии уже удобно примерять ступени и пользоваться ими, как шаблоном для установки. Для временного закрепления косоуров к столбам и другим конструкциям используют струбцины, устанавливаемые через прокладки и вспомогательные бруски 100x100x200. Струбцин обычно требуется много, парой штук никогда не обойтись. Все соединения деталей каркаса обязательно проклеивают монтажным клеем (жидкими гвоздями).

Изготовление

Опорные лестничные балки производятся в большом разнообразии. Конструктивное решение можно сделать своими руками или посмотреть, что предлагают специалисты. Как вариант можно вырезать забежные ступеньки. В итоге выбранный вариант зависит от личного предпочтения и возможностей.

Именно в этот момент становится понятно, что выбранный вид лестницы не может быть установлен, приходится прибегать к изменениям в проекте.

В момент эксплуатации конструкции можно легко получить травму головы, если не будет обеспечено должное расстояние до пола второго этажа. В полный рост человек достигает его уровня уже стоя на третьей ступени. Расстояние от головы до потолка 2 этажа не должно быть менее 20 сантиметров.

На металлических балках: способы крепления ступеней

Варианты использования металлических балок предполагают разные типы крепления. Если это разборная конструкция, тогда используется «стакан», когда на косоур наваривается труба, а опорный элемент, имеющий ось, равную внутреннему диаметру трубы, крепится к ступени.

Качественная фиксация обеспечивается использованием болтов. Это позволит выставить необходимый поворот для ступени и ее высоту. К сожалению, у метода есть один существенный минус – быстрый износ во время эксплуатации. В данном случае жесткая фиксация выигрывает в долговечности.

Крепление допустимо производить в паз. Если это неразборная конструкция, тогда большая устойчивость достигается благодаря тому, что стыки подогнаны под угол в 45 градусов. Между собой элементы соединяют сваркой.

Из дерева: последовательность

Лучшим вариантом изготовления деревянного лестничного марша является 2-х или 3-х опорная конструкция. На доске или бруске делается разметка, по которой впоследствии делают обрезку.

Чтобы пазы точно совпадали, можно приложить друг к другу заготовки, затем доработать недочеты по всей длине. Есть и другой вариант выравнивания опоры. Для этого приготавливают накладные элементы, которые после разметки устанавливают на балку и проверяют соответствие этому типу сборки.

На бетонных: разновидности

Опалубка является основой этого типа лестниц. Ее обязательно делают влагонепроницаемой, чтобы бетонная смесь оставалась внутри созданного деревянного каркаса, а не вытекала из него. Внутрь укладывается арматура, связанная между собой в виде сетки, и только на нее заливается бетон.

Чтобы не было пустот, стоит утрамбовывать цемент. Для этого используется специальный инструмент, или делается вся работа вручную. Только после полного застывания можно приступать к декоративной отделке. Наборные ступени изготавливаются в соответствии с ГОСТом.

Расчет размеров

Пример прямых косоуров своими руками для лестниц из дерева. Постоянной величиной всегда является высота, она будет нашей основой для последующих вычислений.

Стандартная высота потолков (b) равна 2500 миллиметрам или 2,5 метрам. Угол подъема (A) не должен превышать 45°, следовательно длина марша (a) не может быть меньше 2500 миллиметров, в противном случае подниматься по лестнице будет неудобно.

Оптимальным углом для лестницы считается 37°.
Длина косоура (c) в этом случае составляет 2500/cos 37°= 4112 миллиметра.
Длина марша (а) равна √3266² — 2500² = 3266 миллиметра.
Глубина и высота ступенек стандартная и равна 300 и 200 миллиметрам соответственно.
Количество ступеней составит 4112/300≈14. Но поскольку первая ступенька начинается на высоте 300 миллиметров, то общее количество ступеней составит 13 штук.

Расчет дан для лестниц с прямым профилем, но существуют еще винтовые и ломанные. Винтовую конструкцию изготовить без специального оборудования не получится. Лестницы с ломанным профилем делятся на отдельные сегменты и рассчитываются от одного яруса к другому.

Как происходит производство деревянных элементов

Нельзя не отметить отвечая на вопрос: «Косоур — что это такое?» Различают два варианта производства.

Принимая во внимание длину марша, необходимо сформировать балки (заготовки). Такие параметры, как толщина и ширина косоуров, не должны быть слишком большими Кроме этого, создается треугольная форма гребенки (это место, на котором происходит фиксация ступеней). Ее размеры следует подбирать в зависимости от шага подъема. Надо также учитывать ширину проступи вместе с толщиной балки. Крепление ступеней и косоуров в такой ситуации происходит за счет шкантов. Они фиксируются в специально созданных пазах посредством использования клея. В результате всех этих действий будет получена красивая лестница с элегантными косоурами. Такая технология позволяет сэкономить на приобретении дорогостоящего материала. В этом случае ширина заготовки должна превышать габаритную ширину самого косоура. Ее длина же должна соответствовать длине всего марша в целом, а толщина быть равной толщине будущего косоура

Поэтому важно в такой ситуации заранее разобраться, какой размер должен быть у конечного изделия. Чтобы точно соблюсти все размеры, стоит воспользоваться такой процедурой, как фрезерование

Данная технология от первой отличается более высокой скоростью производства.

Устройство лестниц

Конструкция лестниц включает в себя:

косоуры;
проступи;
подступенки;
перила.

Для изготовления лестницы на косоурах своими руками, необходимо установить перекладины одним концом на горизонтальной поверхности, другим — на вертикальном опорном уголке или стене. В результате получится гипотенуза прямоугольного треугольника. Далее в прорези на специальные опоры кладут ступеньки из дерева или других материалов. К их торцевой части крепят подступенки, однако существуют схемы без них. В последнюю очередь монтируют ограждения.

Косоур представляет собой одну из разновидностей лестничной тетивы. К нему крепят остальные элементы лестницы. Он является основным несущим элементом конструкции, принимающим на себя всю нагрузку, создаваемую весом поднимающегося/спускающегося человека. Поэтому для изготовления косоуров очень важно выбирать надежные материалы.

В домашних условиях часто используют толстые и широкие доски из прочных сортов дерева. Идеальным материалом считается дуб, сосна, лиственница, ель, береза. Они имеют крепкие волокна, способные выдерживать большие нагрузки. Благодаря своим прочностным характеристикам, эти сорта деревьев широко используются в строительстве.

устройство деревянных, металлических косоуров и тетив

Содержание

1 Что такое косоур и в чем его отличие от тетивы
- 1.1 Из чего состоит сооружение?
- 1.2 Что скрывает под собой термин?
- 1.3 Отличие элемента от тетивы
- 1.4 Виды косоуров
  - 1.4.1 Бетонный и железобетонный косоур
- 1.5 Материалы исполнения
  - 1.5.1 Металл
  - 1.5.2 Полимеры
  - 1.5.3 Композитный материал
  - 1.5.4 Железобетон
- 1.6 Параметрические расчеты
- 1.7 Расчет косоура
  - 1.7.1 Длина косоура
  - 1.7. 2 Угол наклона косоура
  - 1.7.3 Выбор количества косоуров
- 1.8 Технические требования
- 1.9 Что собой представляют лестницы на монокососуре
- 1.10 Как происходит производство деревянных элементов?
- 1.11 Какие виды косоуров можно выделить?
- 1.12 В каких случаях требуется ограждение?
- 1.13 Какой параметр является определяющим?
- 1.14 Если нет опыта, то лучше довериться профессионалам
- 1.15 Можно ли использовать одну балку в лестничном пролете?
2 Изготовление
- 2.1 На металлических балках: способы крепления ступеней
- 2.2 Из дерева: последовательность
- 2.3 На бетонных: разновидности
3 Самостоятельное изготовление
- 3.1 Чертежи косоуров
- 3.2 Схема с двумя косоурами
- 3.3 Типы лестниц на косоурах
- 3.4 Подготовка материалов
- 3.5 Необходимый инвентарь
- 3.6 Расчёт конструкции
  - 3.6.1 Опоры
  - 3.6.2 Процесс
  - 3.6.3 Безопасность металла
- 3. 7 Монтаж косоуров
  - 3.7.1 Измерения и расчеты
  - 3.7.2 Построение чертежа
  - 3.7.3 Делаем ступени
  - 3.7.4 Сборка лестницы и установка
  - 3.7.5 Монтаж перил
  - 3.7.6 Отделочные работы
4 Инструкция по установке лестницы на косоурах
- 4.1 Монтаж каркаса ступеней своими руками
- 4.2 Установка ступеней
- 4.3 Установка ограждений

Что такое косоур и в чем его отличие от тетивы

Несущая способность тетивы примерно в 1.5-2 раза выше при одинаковых размерах балки, поскольку сохраняется однородность структуры материала. Однако лестницы на косоуре получаются компактнее, т.к. несущая балка располагается под ступенью, а не по бокам.

Из чего состоит сооружение?

Не все знают, что такое косоур, поскольку не предполагают, что лестница – это особое сооружение, состоящее из нескольких элементов. Нарушение взаимодействия между ними приводит к снижению уровня безопасности.

Опоры играют важную роль при организации пролетов между первым и вторым этажами. Именно их и называют косоурами. Элемент представлен в виде лестничных балок, расположенных на каждом марше, к которым крепятся ступеньки. При виде сбоку на всю конструкцию можно увидеть их торец.

Деталь помогает создать особый стиль, наделить оригинальностью простую лестницу. Зачастую этот элемент используется в конструкции вместо тетивы, но выполняемая функция у них одна. Именно косоуры помогают визуально уменьшить лестницу, делают ее не такой крупногабаритной.

Элемент должен по нормам выдержать вес человека и даже поднимаемых на второй этаж предметов, ни о каких вибрациях и речи быть не может. Если при подъеме ощущается, что косоур дрожит или качается, значит, при его возведении допустили грубейшую ошибку.

Что скрывает под собой термин?

Те, у кого возникла необходимость в ремонте своего собственного жилья, могут задаться одним простым вопросом: косоур – что это такое? Под данным термином скрывается самая популярная разновидность опор, которая используется в конструкции лестниц. Она имеет вид балки и располагается на каждом лестничном марше, крепящем к себе ступеньки. В целом вся эта конструкция служит в качестве опоры для лестницы. Необходимо более подробно рассмотреть этот элемент, отвечая на вопрос: «Косоур – что это такое?»

Отличие элемента от тетивы

Тетива с виду очень похожа на косоур, но главным отличием является способ монтажа. Поступь формируется с внутренней стороны, а такое соединение представляет собой стяжку, на которой держится конструкция. Гребенки не выпиливаются, как в косоуре, а выбираются, то есть фрезеруются.

Отличают от тетивы косоуры размеры. Форма зависит от вида будущих ступеней и степени нагрузки. Эти факторы нельзя не принимать во внимание, поскольку они играют важную роль. По строительным нормам допустим вес до 250 килограммов на лестницу.

Виды косоуров

Конструктивно косоуры подразделяются на:

цельные
разборные (модульные)

По форме:

классические (прямые)
ломаные (зигзаг)
спиральные (винтовые)

Бетонный и железобетонный косоур

Бетонные косоуры также бывают разных видов:

Типовые – при помощи которых построены множество объектов, как частных, так и общественных.

Изготовление такого рода косоура допустимо как своими руками, так и на специализированных заводах.

Индивидуальный – такой тип косоура изготавливается исходя из разработанного дизайн-проекта, изделие может иметь практически любую форму. Возможность изготовления будет зависеть только от навыков и опыта мастера, выполняющего работу.

Строительство бетонной лестницы, в том числе и на косоуре, осуществляется по типовому алгоритму:

Подготовка фундамента.
Сборка прочной опалубки.
Вязка армированного каркаса.
Заливка бетоном.
Обработка и отделка после застывания конструкции.

Материалы исполнения

Есть несколько материалов, которые можно использовать для создания косоуров, не нарушая при этом технологию строительства.

Косоурные лестницы могут изготавливаться из дерева, что делает их лучше тетивы, поскольку вес значительно уменьшается. Это может быть бревно, брус или доска. При небольшой лестничной шахте вариант является преимущественным. Кроме дерева, необходимо выделить несколько видов материалов.

Металл

профилированная труба;
металлопрофиль;
двутавр.

Полимеры

пластик, в составе которого находится древесное волокно;

металлопластик.

Композитный материал

дерево-металл;
металл-полимер.

Железобетон

Небольшая стоимость и надежность сделали металл и дерево наиболее востребованными при организации лестниц. Комбинированные модели необходимы при формировании сложной конструкции, когда проект нельзя назвать стандартным, а его внешняя привлекательность не перекрывает требования к безопасности. Стальные конструкции пользуются особой востребованностью благодаря прочности и надежности.

Массивные конструкции из железобетона формируются во время отделочных работ. Они обладают большим весом, поэтому основание под них необходимо рассчитать еще на этапе создания проекта. Впоследствии оно будет размещено параллельно тому, как закладывается фундамент.

Параметрические расчеты

наклон – 300-450;
отступы опорных ячеек по основанию (проступи) – 250-320мм;
подъем ступени по высоте – 150-240мм.

Примечание: при громоздкости предполагаемой лестницы даже с неширокими ступенями зачастую необходимы дополнительные усиления в виде второго (третьего) косоура, опорных столбов в местах переломов лестничной композиции, учета дополнительной фиксации к стене или потолку.

Расчет косоура

Относительный прогиб марша не должен превышать 1/150 при длине лестницы 3 м и 1/120 при длине 6 м. Коэффициент надежности по нагрузке принимают равным 1,2.

Частота ступеней (пазов/площадок) должна определяться на основании формулы удобства Блонделя:

2 × h + s = 60/65 см

h — высота ступени
s — ширина проступи
60/65 см — средняя длина шага человека.

Длина косоура

(Длина косоура)2 = (длина марша)2 + (высота марша)2

Угол наклона косоура

Выбор количества косоуров

Один косоур (монокосоур). В качестве опорного каркаса выступает массивная балка или металлический элемент, расположенный в центральной части марша. Максимальная длина ступени для монокосоура равна 1200 мм (оптимально 1000 мм). Получившаяся лестница не предназначена для значительных нагрузок.

Два косоура. Самая распространенная конструкция для стандартных лестниц шириной в 1000-1500 мм. Опоры располагаются по краям марша параллельно друг другу, благодаря чему обеспечивается необходимый запас прочности.
Три и более косоура. Применяются для широких и/или нестандартных сложных конструкций, когда предполагается повышенная нагрузка на отдельные узлы лестницы.

Технические требования

При изготовлении лестницы на косоурах следует учитывать такие технические требования:

Монтаж лестницы может производиться под углом в 20-750. При этом оптимальным углом подъема является 40-450;
Одномаршевые конструкции должны включать в себя не более 18 ступеней;
Все ступени должны иметь одинаковую высоту и ширину;
Ширина лестницы с косоурами не должна быть менее 0,8 м;
Длина проступи не может составлять менее 20 см. Оптимальной величиной является 25-30 см;

Высота ступеней должна составлять 15-20 см;
Лестничные конструкции с косоурами, которые имеют более 3 ступеней, должны оснащаться перилами, высотой не менее 0,9 м.

Оптимальным углом подъема деревянной лестницы на косоурах является 40-45 градусов

Также требования к конструкции лестницы на косоурах предполагает использование исключительно качественных пиломатериалов, а также произведение точных расчетов и правильного монтажа изделия.

Что собой представляют лестницы на монокососуре

Выше мы перечислили основные материалы, используемые для монтажа лестниц в доме и снаружи помещений. Все они, как показывает практика, подходят для изготовления уникальной конструкции – готовых лестниц на второй этаж с монокосоуром. Чаще всего, конечно, для этого используется металлопрокат, так как металл в качестве опорной конструкции демонстрирует хорошие свойства – он прочный и, при предварительной обработке, связанной с защитой от коррозии, долговечный. Сравнить прочность изделий данного типа можно с лестницами

на металлокаркасе.

Монокосоур — несущий элемент конструкции лестницы, на «зубья» которого крепятся ступени. Чаще всего используют одновременно два косоура, располагающиеся по обе стороны изделия, но последнее время все чаще приходится встречать лестницы с одним, или монокосоуром. В большинстве случаев он располагается по центру, но встречаются и модели с косоуром, расположенным сбоку. Монокосоур из разных материалов имеет свои особенности:

металлическое основание изготавливается чаще всего из профильной трубы большого диаметра, что гарантирует прочность и долговечность конструкции;
вместо металла используют также дерево твердых пород с диметром, превышающим диаметр стальной опоры;
бетонный монокосоур встречается реже – несмотря на прочность, он утяжеляет конструкцию, к тому же монтаж занимает много времени.

Лестницы с монокосуром могут иметь разные формы, они бывают прямые одномаршевые с площадками и поворотные с
забежными ступенями. Лестницы должны быть безопасными, поэтому важно побеспокоиться об устройстве ограждений – перил и балясин. Их изготавливают из металла, дерева и стекла, но присутствие ограждений, учитывая необычность конструкции, обязательно.

Как происходит производство деревянных элементов?

Нельзя не отметить способы производства, отвечая на вопрос: «Косоур – что это такое?» Различают два варианта производства.

Принимая во внимание длину марша, необходимо сформировать балки (заготовки). Такие параметры, как толщина и ширина косоуров, не должны быть слишком большими. Кроме этого, создается треугольная форма гребенки (это место, на котором происходит фиксация ступеней). Ее размеры следует подбирать в зависимости от шага подъема. Надо также учитывать ширину проступи вместе с толщиной балки. Крепление ступеней и косоуров в такой ситуации происходит за счет шкантов. Они фиксируются в специально созданных пазах посредством использования клея. В результате всех этих действий будет получена красивая лестница с элегантными косоурами. Такая технология позволяет сэкономить на приобретении дорогостоящего материала.

В этом случае ширина заготовки должна превышать габаритную ширину самого косоура. Ее длина же должна соответствовать длине всего марша в целом, а толщина быть равной толщине будущего косоура. Поэтому важно в такой ситуации заранее разобраться, какой размер должен быть у конечного изделия. Чтобы точно соблюсти все размеры, стоит воспользоваться такой процедурой, как фрезерование. Данная технология от первой отличается более высокой скоростью производства.

Какие виды косоуров можно выделить?

Следует отметить, что, в отличие от тетивы, деревянные косоуры — более легкие. Кроме того, они занимают меньше места. В связи с этим во многих особняках используются именно косоуры, особенно если лестничная шахта небольшая.

Различают несколько разновидностей деревянных косоуров. Прямые элементы применяются в случае использования точно таких же маршей. Гребенка необходима в том случае, если на ней планируется разместить накладные ступеньки. Округлые косоуры требуются в том случае, если есть желание придать округлость всей лестнице.

В каких случаях требуется ограждение?

Лестницы, в которых используется тетива, могут оснащаться ограждением в следующих случаях:

Когда балясина монтируется непосредственно на тетиву.
Когда большие размеры характерны для балясины, а не для тетивы. В этом случае на лестничный элемент крепится подбалясная доска, которая способствует расширению тетивы примерно на 25 мм. Впоследствии балясина также монтируется на эту доску.
С боковых сторон тетивы происходит крепление балясин, длина которых в таком случае увеличивается. Однако такая методика способствует освобождению ширины марша. Для лестничного прохода освобождается дополнительное свободное пространство.

Выше были перечислены преимущества, которые характеризуют крепление косоуров во многих домах. Бытует мнение, что эти элементы придают большую надежность всей конструкции в целом. Лестницу с тетивой же сделать можно в более короткие сроки.

Какой параметр является определяющим?

Главной характеристикой, которой обладает косоур, является прочность. И следует отметить, что этот параметр специфический. Необходимо понимать, что данный элемент должен спокойно выдерживать вес людей и тех грузов, которые человек будет поднимать по лестнице. Однако никаких ненужных вибраций быть не должно. Знайте, что тот косоур, который дрожит или качается, не является качественным. Скорее всего, где-то была допущена ошибка.

В последнее время стала пользоваться популярностью лестница на металлическом косоуре. Она обладает очень высокой прочностью и надежностью. Все необходимые элементы можно приобрести на металлобазе. Их изготовление происходит способом сварки из швеллера или трубы прямоугольной формы достаточно большого размера.

Если нет опыта, то лучше довериться профессионалам

Чтобы изготовить косоур металлический, необходимо иметь опыт работы в данной сфере. В том случае, если ранее вы не работали с ним, рисковать не надо. Вероятность брака в такой ситуации достаточно высока. Ведь на сегодняшний день есть возможность приобрести абсолютно любой косоур, какого угодно типа и из любого материала, на строительном рынке.

Можно ли использовать одну балку в лестничном пролете?

В том случае, если вы планируете использовать один косоур, который будет размещен в центре марша, то вместо древесины лучше использовать металл. Косоур стальной сделает лестницу более устойчивой, чем в случае использования дерева. К тому же не будут прогибаться ступеньки на концах. Чем плоха древесина, так это тем, что на ней нельзя будет установить какие-либо дополнительные системы крепления. В случае использования металла это проделать будет очень просто. Элемент из стали способен стать единственным во всей конструкции, а также достаточно легко сдерживать всю нагрузку. Для дополнительной устойчивости ступени надо укрепить за счет специальных пластин. Хотите посмотреть, как в такой ситуации будет выглядеть лестничный марш? Фото вам это наглядно продемонстрирует.

Элементы из металла производятся посредством использования сварных частей. Также следует воспользоваться двутавром, швеллером или трубой прямоугольной формы. Кроме того, косоуры из металла могут принимать самые разные виды. Совершенно необязательно использовать прямые элементы. Довольно часто можно увидеть лестницы, которые закручиваются вокруг одной опоры. Ступени при этом выполняются по такому типу, как «гусиный шаг».

Изготовление

Перед тем как принимать окончательное решение, важно определить, поместится ли лестница в отведенном для нее проеме, только тогда можно начинать монтаж. Чтобы это сделать, необходимо вычертить линию второго этажа на уже подсчитанном значении лестничного марша. Именно в этот момент становится понятно, что выбранный вид лестницы не может быть установлен, приходится прибегать к изменениям в проекте.

На металлических балках: способы крепления ступеней

Из дерева: последовательность

На бетонных: разновидности

Самостоятельное изготовление

Для изготовления косоура своими руками в зависимости от выбранного материала — дерева или металла (бетон не рекомендуется использовать из-за сложности в изготовлении бетонных конструкций и их сборки), следует придерживаться следующего порядка действий. Как сделать косоур для деревянных маршей:

Подберите деревянный профиль соответствующего сечения и длины, после чего нанесите на него разметку по которой будет совершаться его обработка;
С помощью пилы или электролобзика произведите выпиливание порогов под ступени соответствующих габаритов. При этом косоуры должны опираться на опорные конструкции в районе пятой и девятой ступеней, а если один из них примыкает к стене, то для дополнительной прочности конструкции его рекомендуется прикрутить к ней с помощью болтов.

Как сделать косоур из металлических профилей:

Если косоур один, подберите металлический профиль, швеллер или толстую трубу, удовлетворяющую запасу прочности и длине лестницы, после чего приварите кобылки в предварительно намеченных местах;
При более сложной гребенчатой конструкции сварку необходимо осуществлять из заранее подготовленных фрагментов с соблюдением размеров, которые были получены при расчете металлической лестницы.

Какой бы вы ни выбрали вариант лестницы, всегда старайтесь максимально точно соблюдать правила и ГОСТы, которые регламентируют параметры прочности данной постройки.

Чертежи косоуров

Схема с двумя косоурами

Двойная конструкция определяется наличием в ней двух косоуров. Самый простой вариант – когда концы профильного металла закрепляются между двумя этажами без поворота. То есть в данном случае это прямолинейная конструкция.

Основное требование к грамотной установке косоуров – это одинаковая длина балок и точное расстояние между ними по всему продольному расположению. При этом крепление двух параллельно уложенных элементов производится к несущим элементам верхнего и нижнего перекрытия.

Схема каркаса прямой однопролетной лестницы

Сложнее с поворотной системой, когда конструкция разделяется промежуточной площадкой, и верхняя часть относительно нижней разворачивается на какой-то угол. Чаще не меньше 90°. В этом случае вопрос безопасности и прочности объекта решается дополнительным креплением косоуров или к стенам, или к опорным столбам, которые устанавливаются под площадку и верхнюю часть пролета. Однако, если грамотно рассчитать элементы системы по нагрузкам, то металлический профиль может выдержать довольно серьезный вес и без дополнительных креплений. В этой прочности и заключается основное отличие металлических лестниц от деревянных.

Конструкция поворотной лестницы. В местах поворота по углам установлены дополнительные опоры.

Самый сложный узел во всей поворотной конструкции – это переход через площадку. Здесь нужно соблюдать абсолютную точность параметров самой лестницы, которые при переходе из нижней части в верхнюю не изменяются. Однако металлические лестницы с одним или двумя косоурами можно делать и без промежуточной площадки – можно использовать забежные ступени.

Типы лестниц на косоурах

Изделия имеют несколько классификаций. Так по количеству косоуров, используемых при монтаже, лестницы бывают:

Одинарные. Все ступени размещаются на одном косоуре, располагаемом посередине конструкции. Поскольку нагрузка на опорный элемент в таком случае высокая, косоур изготавливается из металла;
Двойные. Этот типа лестниц встречается чаще всего. Опорные элементы располагаются по краям конструкции;
Тройные. В изделии, помимо боковых косоуров устанавливается дополнительный опорный элемент посредине проступей. Такая конструкция позволяет предупредить чрезмерный прогиб ступеней и их повреждение при размещении на них большого веса.

Двойная деревянная лестница на косоурах

Для лестниц с большой шириной ступеней, количество косоуров может быть больше трех.

По своей форме косоуры могут быть:

Гребенчатыми или зигзагообразными. Косоур такого типа сбоку имеет вид ступеней. Обычно деталь изготавливается из цельного листа древесины;
Кобылки. Чаще всего этот вид конструкции используется при сооружении одинарной косоурной лестницы. На каждый гребень косоура устанавливаются специальные широкие пластины или доски, именуемые кобылками. Они являются дополнительной опорой для проступи. Обычно кобылки изготавливаются для деревянных лестниц на металлических косоурах.

Деревянные конструкции со стандартной шириной ступеней чаще всего оснащаются двойными или тройными гребенчатыми косоурами. При этом сами лестницы, по своей форме могут быть маршевыми или винтовыми

Подготовка материалов

дуб
бук;
ясень;
ольха;
береза;
клен;
сосна;
ель;
лиственница.

Береза, сосна и другие хвойные породы (кроме лиственницы) используются при ограниченном бюджете, т.к. материал имеет невысокие показатели прочности. Кроме того, береза обязательно нуждается в защитной пропитке, поскольку древесина склонна к гниению при повышенной влажности в помещении.

Необходимый инвентарь

Основными инструментами и материалом, которые используются для сооружения деревянной лестницы на косоурах своими руками, являются:

Древесина для создания опорных элементов. Ее толщина должна быть не менее 6 мм;
Готовые ступени или доски для их изготовления;
Карандаш и линейка-угольник, для нанесения разметок на древесину;
Рулетка;
Анкерные болты;
Тяжи;
Уровень;
Деревянные закругленные брусья или ламели. Из них будут сооружаться перила;
Электролобзик;
Саморезы;
Шуруповерт или отвертка.

Для монтажа лестницы на косоурах понадобится уровень

Также для обрезки древесины может использоваться пила, ножовка по дереву и даже болгарка. Для надежности фиксации ступеней, дополнительно может использоваться столярный клей. А при сооружении ступеней закрытого типа фиксация проступи с подступенником производится с помощью саморезов и металлических уголков.

Расчёт конструкции

Перед возведением лестницы необходимо рассчитать основные величины и только потом создавать проект. Обязательно надо знать:

высоту лестницы;
ширину и высоту проемов;
длину, сколько составляет проекция по полу;
высоту подступенков;
глубину, которую имеют проступи;
общее количество ступеней.

Проекция определяется как габариты отведенного пространства под лестничную конструкцию. К глубине нет определенных требований, эта величина, как правило, произвольная и подбирается исходя из личных предпочтений, главное, чтобы она была удобной пользователю. Чаще всего это 25-30 см.

Стоит уделять особое внимание высоте ступеней, которые не должны быть более 22 см. Чем меньше этот показатель, тем меньше усилий необходимо прикладывать, чтобы подняться на второй этаж

Общее количество ступеней в конструкции лестницы определяется, принимая во внимание длину косоура и высоту подступенка.

Если высота лестницы 250 см, длина 400 см, а глубина проступи 28 см, то количество ступеней можно найти, разделив длину конструкции на глубину. В данном случае получается 14 штук.

Высота подступени находится делением высоты на полученное количество ступеней.

Определить длину несущей конструкции можно по теореме Пифагора, то есть к квадрату длины прибавляем квадрат высоты и получаем размер косоура в длину.

Надежность косоура зависит во многом от правильно подобранных балок, если речь идет о дереве. Только твердые лиственные породы обеспечат необходимую прочность. Заготовки обязательно зашкуривают. Прекрасно подходят:

дуб;
бук;
клен.

Ступенчатый косоур устанавливается быстро и просто, достаточно изготовить вырезы в виде треугольника. В результате выходит лестничная проекция.

Катет выпиливаемого треугольника будет определяться как высота подступенка и глубина проступи. Линейка в виде этой геометрической фигуры необходима для нанесения разметки на балке. По установленным меткам лишние места срезаются циркулярной пилой.

Деревянный косоур используется в большинстве случаев с боков. Единственным минусом можно считать распил, поскольку он снижает толщину несущей балки, что негативно сказывается на прочности каркаса в целом.

Прямой/ломаный косоур должен иметь наклон в 30-45 градусов, высоту ступеней от 15 до 24 см, а проступи, то есть отступы от опорного элемента на основании – 25-32 см.

Количество балок в конструкции опоры не всегда одинаковое. На него влияет ширина ступеней. Если показатель до 1,2 метра, тогда достаточно и одного усиления, если выше, но до 1,5 м, тогда конструкция лестницы должна находиться на двойном основании. Тройное необходимо при ширине ступни более 1,5 метра.

В соответствии со строительными нормами, когда лестница представляет собой громоздкое сооружение даже с неширокими ступеньками, дополнительное усиление понадобится. Учитывается дополнительная фиксация к стене, потолку, особенно в местах переломов.

Опоры

В самом начале нужно сделать опоры, в зависимости от выбранного типа конструкции они могут быть разными:

Металлические косоуры, которые вырезаны из плотного листа металла – это и будет каркас;
Ступенчатые тетивы – металлические швеллера свариваются один с другим, тем самым на выходе получается ступенчатая тетива;
Кобылки – основой является швеллер, к которому привариваются кобылки для ступеней;
С центральной опорой. Лучший вариант – это с использованием металлической трубы.

Процесс

Вооружившись указанными выше инструментами, нужно сваривать конструкции в соответствии с проектом. Проверяйте параллельности размещения элементов, на которые будут монтироваться ступени (опоры). Хорошо если у вас будет помощник с соответствующей экипировкой, так как некоторые элементы самостоятельно приварить сложно. К примеру, косоуры под прямым углом. Преимуществом изготовления каркаса своими руками, является возможность творения любой конфигурации и оперативно ее изменять.

Безопасность металла

Так как металлический каркас лестницы на второй этаж в доме может подвергаться негативным воздействиям, то его необходимо покрыть специальным антикоррозийным составом. Предварительно его нужно обезжирить и прогрунтовать, потом покрыть защитным составом, после его высыхания специальной краской.

Монтаж косоуров

Крепление опорных элементов лестницы может быть осуществлено к:

полу / потолку;
межмаршевым площадкам;
стенам.

Измерения и расчеты

Расчеты габаритов будущей лестницы следует проводить исходя из типа конструкции. Обязательно следует учитывать все технические требования, предъявляемые к изделию. Основными размерами, от которых следует опираться при проведении расчетов, являются:

Высота будущей лестницы. Величина является расстоянием от пола первого до второго этажей;
Угол наклона конструкции;
Ширина ступеней.

Имея эти данные легко вычислить необходимые размеры и форму всех будущих элементов конструкции. При этом стоит учитывать, что угол между ступенями, а следовательно и между зубцами гребенки, должен составлять 90 0 . Количество ступеней определяется путем разделения общей высоты конструкции на высоту одной ступени. При этом в качестве единиц измерения используются метры.

Для удобства проведения расчета размеров, отдельных элементов деревянной лестницы на косоурах, можно воспользоваться специальными строительными интернет калькуляторами. Это позволит не только сэкономить время, но и обезопасит от возникновения возможных ошибок при вычислениях.

Построение чертежа

Для понимания геометрии будущей конструкции и принципов ее последующей сборки, перед началом работ изготавливается чертеж лестницы. Для удобства его использования, чертеж лестницы выполняется в нескольких проекциях. На получившуюся схему наносятся все просчитанные размеры деталей.

Схема является максимально удобной при соблюдении единого масштаба для всех деталей в рамках одного чертежа.

Делаем ступени

При создании ступеней для лестницы учитывает тип будущей конструкции. Для изделия открытого типа потребуется лишь изготовление проступи. А вот у закрытой лестницы на косоурах должны присутствовать и подступенники.

Для создания ступеней используются готовые доски подходящего размера. Если таковых нет, деревянные бруски выпиливаются из цельной доски. При этом размеры проступи соответствуют длине и ширине ступени. Габариты подступенника соответствуют высоте и ширине ступени.

Размеры подступенника должны четко соответствовать этим величинам, в то время как для проступи допускаются отклонения габаритов в большую сторону. В таком случае горизонтальная часть ступеней будет слегка выпирать по бокам за пределы лестницы, и нависать над нижней ступенью. Однако превышения номинальных размеров должны составлять не более 1-1,5 см для каждой из сторон проступи.

Сборка лестницы и установка

Сборка и установка лестницы проводится в такой последовательности:

Готовые косоуры выкладываются на ровном полу, на подходящем расстоянии друг от друга расстоянии. При этом возможна временная фиксация косоуров по краям с помощью тяжей. После этого зигзаги опорных элементов слегка промазываются строительным клеем, при его применении.
К вертикальным линиям гребенки прикладываются подступенники. Эти элементы фиксируются на опорах при помощи саморезов.
После установки всех вертикальных элементов, на горизонтальные линии гребенки укладываются проступи. Их фиксация к торцам опор выполняется на саморезы.

Монтаж перил

В лестницах с косоурами монтаж перил производится в проступи. Для сооружения этих элементов безопасности, в начале и в конце конструкции, по обе стороны от ступеней устанавливаются опорные балясины. В каждой из проступей просверливается небольшое углубление в 1-1,5 см, диаметр которого соответствует сечению перил. Получившиеся лунки слегка промазываются строительным клеем, после чего в них, строго вертикально, вставляются перила. Чтобы их надежно углубить, ламели слегка простукиваются сверху с помощью резинового или деревянного молотка, киянки.

Смонтированные перила накрываются балкой с посверленными в ней отверстиями в соответствующих точках. Эта балка будет выполнять роль поручня. По краям она фиксируется с помощью пазов и клея в балясины.

Отделочные работы

Отделка деревянной лестницы заключается в пропитке материала защитными растворами, которые уберегут изделие от влияния перепадов влажности и температуры окружающей среды. Обычно для этих целей используется морилка или специальная грунтовка. При использовании морилки, она может слегка тонировать древесину.

Декоративная отделка производится при помощи краски или лака. Любая отделка должна наноситься тонко и несколькими слоями. В промежутках между нанесением нового декоративного слоя, поверхность обязательно шлифуется с помощью мелкозернистой наждачной бумаги. Нанесение каждого последующего декоративного слоя, или его шлифовка, возможны только после полного высыхания предыдущего покрытия.

Инструкция по установке лестницы на косоурах

Размеры сооружения известны, можно приступать к проведению монтажных работ. Вот основные этапы этого процесса.

Швеллер, труба или двутавр подрезаются по расчетной длине косоура.
По нему равномерно распределяются места установки ступенек с учетом расчетного количества и параметров.
Производится установка и крепление кобылок.
Монтаж косоура по месту.
Установка ступеней.

Монтаж каркаса ступеней своими руками

Начать надо с установки кобылок. Обычно для лестниц такого типа подставки изготавливаются из уголка с шириной полки до 40 мм. Отрезок этого профиля необходимо согнуть под прямым углом. При этом строго выдерживаются размеры горизонтальной и вертикальной его части. В нашем примере соответственно 28 и 18 см.

При монтаже двойной косоурной лестнице начинать нужно с приваривания подставок к одному швеллеру, а затем намечают место крепления на втором и приваривают его.

Кобылки привариваются электросваркой по местам, которые были определены в процессе проведения расчета. Если в конструкции лестницы присутствует два косоура, то сначала крепление подставок производится на один из них, затем второй швеллер прикладывается к первому, за счет чего определяются точные места установки кобылок на втором. Если расстояние между двумя несущими балками большое, то рекомендуется между ними на уровне монтажа кобылок установить поперечные профили (уголки), которые увеличат жесткость и надежность всей лестничной конструкции.

Это самый простой каркас для ступенек, который можно быстро сделать своими руками. Существует большое количество разновидностей подставок, которые изготавливаются из труб, железного листа, стальной арматуры и других профилей.

В конструкции с одним косоуром можно использовать кобылки в виде вертикально установленного профиля на уровне внешнего края ступени. Его высота будет равна высоте подступени. При этом сам каркас одной стороной устанавливается на эту подставку, а противоположной на косоур. На фото ниже этот вариант показан. Необходимо уточнить, что такая конструкция возможна лишь в том случае, если под ступени устанавливается именно металлический каркас.

Подобный вариант монтажа допустим только для лестниц с металлическим каркасом.

Установка ступеней

Что касается крепления ступеней, то все будет зависеть от того, из какого материала они изготавливаются. Если это древесина, то проще всего крепление провести на саморезы или болты. В обоих случаях придется в кобылках или в каркасе сделать отверстия под крепеж.

Если в качестве крепежного изделия используются саморезы, то выбирать их надо по длине чуть меньше толщины ступени. Вкручивают их в древесину с нижней стороны, при этом рекомендуется подложить под шляпку крепежа резиновую прокладку и широкую шайбу.
Если используются болты, то в первую очередь определяется место крепления именно на ступенях. Для этого их укладывают на каркас или кобылки и снизу через отверстия маркером помечают места сквозных отверстий, в которых сверлом и дрелью их и проделывают. Диаметр сверла должен быть чуть больше диаметра болтов. С лицевой стороны под шляпку крепежа делается углубление на толщину головки и диаметром, равным ширине шляпки. Ступень устанавливается по месту, сверху в нее вставляется болт, который снизу через кобылку или каркас закручивается гайкой. При этом головка крепежного изделия войдет в расширенное отверстие и станет заподлицо с поверхностью ступени.

При использовании при креплении ступеней болтов нужно с лицевой стороны сделать для шляпки болта углубление.

Если ступени изготавливаются из металла, то надежный способ крепления – электрическая сварка. Хотя на болтах конструкция тоже будет неплохо держаться. Правда, это более сложный вариант, потому что придется делать большое количество отверстий в металлических профилях. Это касается и кобылок с каркасом, и самих ступеней. К тому же после такого соединения необходимо будет скрыть головки болтов (покрасить или надеть пластиковые колпачки).

Установка ограждений

И последний завершающий этап – установка ограждающей конструкции. В этой категории достаточно большой ассортимент, который прекрасно будет гармонировать с металлокаркасом лестницы. Вот только несколько популярных вариантов:

кованые;
деревянные;
алюминиевые;
из нержавеющих профилей, чаще используется труба;
пластиковые;
стеклянные.

Для повышения безопасности эксплуатации лестницы лучше установить ограждение.

Основное требование к выбору – полное соответствие дизайну самой лестницы на косоурах. Но если говорить об условиях монтажа, то ограждения из нержавейки и пластика подойдут в случае самостоятельной установки. Монтаж остальных конструкций лучше доверить профессионалам.

Источники

https://kalk.pro/articles/stairs/kosoury/
https://stroy-podskazka.ru/lestnica/kosoury/
http://lestnica-mpl.ru/kosoury-dlya-lestnits-chto-eto-takoe.html
https://gidlestnic.ru/elementy-i-komplektuyushhie/kosoury-dlya-lestnits
https://viascio.ru/lestnitsy/kosoury-naznachenie-vidy-izgotovlenie
https://falcon93.ru/kosoury-naznachenie-vidy-izgotovlenie-svoimi-rukami/
https://www. c3.ru/articles/Tipologiya_lestnits/lestnicy-na-monokosoure-osobennosti-konstrukcii-dostoinstva-i-izyany-v-konstrukcii/
https://prolestnitsy.ru/stroitelstvo/kosoury_dlya_lestnic_chto_eto_takoe.html
https://arbolit.org/instruktsii/kak-samostoyatel-no-rasschitat-i-izgotovit-lestnicu-na-kosourah.html
https://saucyintruder.org/metalliceskie-lestnicy-na-kosourah-instrukcia-po-izgotovleniu/
https://tagilmaster.ru/baza-znanij/derevyannye-lestnitsy-na-tsentralnom-kosoure
https://DomZastroika.ru/lestnicy/metallicheskie/na-kosourax.html

[свернуть]

musisz zostawić – Перевод на русский – примеры польский

Премиум История Избранное

Скачать для Windows Это бесплатно

Загрузите наше бесплатное приложение

Нет объявлений с Премиум

польский

Арабский Немецкий Английский испанский Французский иврит итальянский Японский Голландский польский португальский румынский Русский Шведский турецкий украинец китайский

Английский

Синонимы арабский Немецкий Английский испанский Французский иврит итальянский Японский Голландский польский португальский румынский Русский Шведский турецкий украинец китайский язык Украинский

Эти примеры могут содержать нецензурные слова, основанные на вашем поиске.

Эти примеры могут содержать разговорные слова на основе вашего поиска.

вам нужно оставить

вы должны оставить

ты должен уйти

тебе нужно бросить

ты должен позволить

нужно отпустить

ты должен уйти

Вам нужно оставить

Мне нужно, чтобы ты ушел

Вам нужно оставить

вы должны уйти

Вы должны покинуть

Przeciwnie, w sprasowanych krzewach musisz zostawić пенды бочне.

В сжатых кустах, наоборот, нужно оставить боковых побегов.

Shawn, musisz zostawić to w spokoju.

Шон, вам нужно оставить в покое.

Элиза, musisz zostawić им.

Элиза, 9 лет0061 вы должны оставить это нам.

Jeśli chcesz być z Ishitą, musisz zostawić swojego brata.

Если ты хочешь быть с Ишитой… , ты должен оставить своего брата.

Ale Frank… musisz zostawić przeszłość w spokoju.

Но Фрэнк… вы должны оставить прошлое там, где оно принадлежит.

Nie, Mamo, musisz zostawić ją w spokoju.

Нет, мама, ты должна оставить ее в покое.

Ale musisz zostawić za sobą wszystko.

Но вы должны оставить все позади.

Ale musisz zostawić to w twoim biurku moment zdejmujesz słuchawkę.

Но вы должны оставить его на своем столе в тот момент, когда вы снимаете гарнитуру.

Jakiekolwiek złudzenia masz o byciu karanym, musisz zostawić je tutaj.

Какие бы у вас ни были иллюзии относительно наказания вам нужно оставить здесь.

Stanley, kochanie, musisz zostawić mamę w spokoju.

Тебе нужно оставить Мамочку в покое.

Możesz odejść lub zostać, ale musisz zostawić torby i bron.

Ты можешь идти или остаться… но ты должен уйти сумки и пистолет сюда.

Nie, dostaniesz pieniądze, ale musisz zostawić chłopca.

Мы дадим вам деньги, но вы должны оставить мальчика здесь.

Jeśli chcesz rozmawiać, musisz zostawić ją za murami klasztoru.

Если хочешь поговорить, вы должны оставить их за пределами монастыря.

Na górze kosoura musisz zostawić kolec, by naправич go do włazu.

В верхней части косоура нужно оставить шип для крепления к люку.

Ponadto, kiedy kładziesz się spać, musisz zostawić swoje osobiste rzeczy gdzieś.

Кроме того, вы должны где-то оставить свои личные вещи, когда ложитесь спать.

Na krzaku musisz zostawić wszystkie łodygi i łodygi.

На кусте надо оставить все стебли и стебли.

Ale musisz zostawić mi wszystkie sprawy, хорошо?

Но ты должен оставить все на мое усмотрение, хорошо?

Jeśli musisz zostawić samochód w niewłaściwym miejscu, konieczne jest włączenie alarmu;

Если вам нужно оставить машину в неположенном месте, то необходимо включить сигнализацию;

Эль musisz zostawić pewien rodzaj miłości za sobą. ‘ Пзервал.

Но вы должны оставить определенную любовь».

A na obiad musisz zostawić coś lekkiego, na przykład кефир lub sałatki warzywne bez sosu.

А на ужин нужно оставить что-то легкое, например, кефир или овощные салаты без заправки.

Возможно неприемлемый контент

Примеры используются только для того, чтобы помочь вам перевести искомое слово или выражение в различных контекстах. Они не отбираются и не проверяются нами и могут содержать неприемлемые термины или идеи. Пожалуйста, сообщайте о примерах, которые нужно отредактировать или не отображать. Грубые или разговорные переводы обычно выделены красным или оранжевым цветом.

Зарегистрируйтесь, чтобы увидеть больше примеров это простой и бесплатный

регистр Соединять

Ничего не найдено для этого значения.

Больше возможностей с нашим бесплатным приложением

Голос и фото перевод, офлайн функций, синонимов , спряжение , обучение игры

Результаты: 2613. Elapsed time 9.ms.

Документы Корпоративные решения Спряжение Синонимы Проверка грамматики Помощь и о

Индекс слова: 1-300, 301-600, 601-900

Индекс выражения: 1-400, 401-800, 801-1200

Индекс фразы: 1-400, 401-800, 801-1200

If лестница скрипит. Как исправить скрип лестницы. | Лестница

Проблема скрипа лестницы на старых — одна из самых распространенных. Проступи трутся о другие части лестницы, и это еще раз указывает на то, что некоторые элементы проступи достаточно прочно соединены с косоурами, промежуточной балкой или подступенком. Обычно это происходит, когда детали усаживаются или деформируются. В результате протектор становится идеальным уплотнением, а под воздействием нажима ножки начинают скрипеть.

Чтобы определить причину хлопка-писка, нужно найти место, где есть трение. Для этого измеряют прогиб, наблюдают и анализируют подвижность протектора на слух и его вибрацию в момент нагружения. Скрип протектора обнаруживается достаточно легко. А в случае малой величины прогиба, устранения скрипа — вопрос о паре забитых гвоздей.

Другое дело, если величина прогиба немалая. Это значит, что придется как минимум ставить клинья и делать мелкий ремонт сверху.

Тем не менее, надежность и оперативность специального ремонта приведены ниже. Поэтому, если есть такая возможность, надо ею воспользоваться. Тот факт, что ремонт находится не ниже лестницы, придает лестнице эстетичный вид, так как в этом случае треугольные распорки монтируются на клей перед стыком, под кромкой проступи и подступенка.

С сильно изогнутыми выступами протектора или достаточно значительными, чтобы прижать его к опорным стрингерам с помощью винтов.

Более редкое явление скрипят лестницы современного типа, двухстворчатые. Поэтому скрип, появившийся перед протектором, обычно означает отслоение треугольного бруска. Устранить скрип лестницы помогут в этом новые клинья под проступь или установить новую треугольную планку.

Ремонтная лестница сверху

Ремонт лестничным методом начинается с крепления верхней проступи. Для этого в местах скрипа ступеней навстречу друг другу просверливаются наклонные отверстия диаметром 1,5 мм. Затем в эти проемы вбиваются гвозди 50 мм. Желательно, чтобы ступенька, на которой проводится ремонт, в это время была придавлена чем-нибудь тяжелым.

В случае скрипа протектора в концевой области необходимо, чтобы отверстие в протекторе просверливалось через струну. Затем головки забитых гвоздей утоплены и промазаны шпаклевкой, имитирующей цвет дерева.

Бывают ситуации, когда протектор имеет слишком большой ход, чтобы удержать ее гвоздями. Помогут шурупы №8, длина которых 63 мм. Эти винты заворачиваются, а в некоторых случаях и врезаются в отверстия протектора. При этом облегчить вращение завинчивания шурупа поможет смазка. Затем в отверстие вставляется деревянная заглушка, а ее местонахождение маскируется шлифовкой.

Использование клиньев

Существует также метод ремонта, при котором используются клинья. Для этого передние ступени брекера снимают и с помощью лезвия ножа вдавливают в шов, определяемый типом протекторной смеси.

Таким образом, в зависимости от типа соединения и ремонта. Например, в случае стыкового соединения движение ножа вертикально и проходит над протектором или под ним. В случае соединения или соединения в четверть языка нож не может двигаться, и наоборот, он упирается.

Избавиться от скрипа поможет вклинивание для уплотнения свободного стыка или высвобождение протектора. Важно, чтобы клинья были вбиты достаточно туго, ведь их основная задача — предотвратить движение протектора. С другой стороны, при забивании клина необходимо контролировать глубину входа, так как чрезмерное количество вводимых элементов может способствовать прогибу протектора.

После завершения работ по уровню клинья отрезаются, а лицевая панель возвращается на место. Для закрытия щели в задней части сцены установлен круглый плинтус.

Способы ремонта лестницы ниже

Один из популярных способов ремонта лестницы снизу, — это установка треугольных стоек на клей. Для этого два коротких отрезка деревянного бруска треугольной формы, размером 75х50 мм, покрывают слоем клея ПВА. Затем нужно прижать планку к углу, образованному проступью и подступенком. Для полной фиксации планки прибиты два гвоздя.

Для максимального эффекта полосок должно быть несколько. Если у вас лестница в старых треугольных брусьях, можно установить между ними новые поручни.

Альтернативный вариант избавления от скрипа лестницы — усиление среднего косоура. Для этого делается канавка под протектор и сверлится дополнительное отверстие, проходящее под углом тридцать через горизонтальную часть косоура. При этом важно соблюдать следующие параметры действия: отверстие должно быть на расстоянии 50 мм от проступи, а его глубина — 12 мм.

Для расширения отверстий в косоурах рекомендуется использовать шестимиллиметровое сверло. Затем на обе стороны шва и сам шов наносится клей ПВА. После этого отверстия заворачивают соответствующими шурупами.

Установка клиньев в заводскую лестницу

Часто владельцы деревянных лестниц сталкиваются с проблемой замены клиньев, которые прилегают достаточно плотно. Решение довольно простое. Сначала нужно удалить старые клинья с помощью биты, а затем очистить место, где они были, от остатков старого клея и дерева.

Желательно, чтобы размер нового клина подбирался такой длины, чтобы его край был после установки в 25 мм от подступенка. При этом вдоль деталей должно проходить V-волокно.

Клей ПВА наносится непосредственно на клин нижней части протектора и канавку тетивы. Затем клин следует аккуратно забить в прорезь, а с помощью легкого бокового удара занести на глубину, чтобы клин мог плотно прижаться к протектору.

što je to, konstrukcija na metalnoj gredi i na središnjem monokozaru, proračun na jednom metalnom elementu i prčvršćivanje stepenica

Predivna kuća je iznad Svih Ruvilno Dizajniranih Dijelova. Ugodnost i udobnost trebali bi biti prisutni u svakom kutku prostora, zbog čega je vrijedno pristupiti stvaranju interijera temeljito, promišljajući svaku sitnicu.

Stubište ne bi trebalo samo zadovoljiti zahtjeve gradevinskih standarda u takvoj kući, već i biti atraktivno. Zato kosouram posebnu pozornost posvećuje dizajnu.

Какая структура?

Не знаю сви тко je kosour, jer ne pretpostavljaju da je stubište posebna structura koja se sastoji od nekoliko elemenata. Prekid međusobne interakcije dovodi do smanjenja razine sigurnosti.

Реквизити играю важное улогу у организации распона измедю првог и другог ката. Да се называю косоурами. Element je prikazan u obliku stubišnih greda koje se nalaze na svakom maršu, na koji su pričvršćene stepenice. Kada se gleda са strane cjele структура, možete vidjeti njihov kraj.

Detalj pamaže u stvaranju posebnog stila, dajući originalnosti jednostavnim ljestvama. Često se ovaj element koristi u konstrukciji umjesto tetive, ali funkcija koju obavljaju je ista. To kosoura pomaže da se vizualno smanji ljestve, čineći ga ne tako velikim.

Element mora, prema normama, izdržati težinu osobe, pa čak i predmete podignute na other kat, ne može se govoriti o bilo kakvim vibracijama. Ako se tijekom podizanja osjeća da kosour drhti или se ljulja, to znači da su, kada su podignuti, направили великому grešku.

Разница элементов од тетив

Tetiva je vrlo slična po izgledu kosoru, ali glavna razlika je način instalacije. Gazni sloj je oblikovan iznutra, a takva veza je vezica na koju se oslanja structura. Češljevi nisu rezani, kao u kosouru, već su odabrani, tj. Самлевени.

Распршите из большой косоура тетива. Obrazac ovisi o vrsti budućih faza i stupnju opterećenja. Ti se čimbenici ne mogu zanemariti jer igraju važnu ulogu. Prema građevnim propisima, težina do 250 килограмма по ljestvici.

Klasifikacija i vrste

Играючи улогу потпоре за степенице, мостов преклапаю рупе и корак изграднье. Elementi su raspoređeni parallelno или на odgovarajućim točkama, nazivaju se i gnijezda. Ако разматрамо классификацию с конструктивной страной, они могут бити:

равный;
сломлена;
виджак.

Правовая линия, имеющая преграду за степенице, на полумленом заводе до 90 ступнева и платформа, односно измежу 1. и 2. ката, стубиште има две разные половице.

Вижак увиек има спиральни облик, везиванье се изводи на средишней оси, коя често службы као ступ. Ako je dobitak dobar, ta os potpore je uvjetna.

Mjesto je prostor između stubišta, što je horizontalna površina kroz koju se pravi razlika između prve i otherpolovice građevine. Neophodno je jer na ustrb toga other stubište može doći do točke navedene na crtežu, uz održavanje ne samo kuta nagiba, već i proporcija. Često je baza na dvije grede или je čvrsto pričvršćena za okomicu.

Монокосура стои на едной греди. Dopušteno je ugraditi ga u središte ili krajeve gazišta, ali u tom slucaju je potrebno dodatno pričvrstiti element na zid. Posebni zahtjevi za gredu, koja mora biti izdržljiva, tako da je bolje koristiti čelične cijevi.Izgraditi takve ljestve moguće je samo uz dopuštenje građevinskog nadzora.

Kosoura se može podijeliti u dvije velike skupine: stepenastu i ždrijebu. Potonji su trokutasti element pričvršćen za gredu. Na njima se izvodi ugradnja gaznoga sloja. Dizajn se smatra teško izvedivim, ali najpouzdaniji.

Drveni kosouri ima svoju klasifikaciju:

изравно;
Чешал;
заоблена.

Za izgradnju takvih marševa koriste se ravne linije, au konstrukciji nadzemnih stepenica koristi se češalj, dok su zaobljeni Idealni za stepenice istog oblika.

Материалы за Изведбу

Postoji nekoliko materiala koji se mogu koristiti za stvaranje kosora bez ometanja tehnologije gradnje.

Koseurny ljestve mogu biti izrađene od drveta, što ih čini boljim tetivom, jer je težina znatno smanjena. To može biti trupac, drvo ili daska. Uz malo stubište, opcija je povoljna. Osim drva, potrebno je odabrati nekoliko vrsta materijala.

металлические

профилированные циев;
металлический профиль;
И-греде.

полимеры

пластик кожи се sastoji od drvenih vlakana;
металлна пластик.

Композитный материал

Дрво-металл;
металли полимер.

Armirani beton

Ниски трошкови и поузданость учили су металл и дрво популярнейшими у организации Степеницы. Комбинированные модели потребления для создания сложной структуры, када се проект не может быть назван стандартным, а негосударственная приватность не преклапа sigurnosne zahtjeve. Человечное строительство, имеющее большое влияние на создание своих трайностей и созданий.

Техком завршних радова настаю массивные конструкции из армированного бетона. Oni imaju veliku težinu, pa se snova za njih mora izračunati u fazi stvaranja projekta. Zatim će biti postavljen paralelno s položajem temelja.

Projektni proračun

Prije izgradnje stepenica potrebno je izračunati snovne vrijednosti i tek tada izraditi projekt. Budite sigurni da znate:

visina ljestvice;
ширина и визина оборота;
дулина, колико je projekcija na podu;
висина ступова;
дубину коджу гази;
укупан брой корака.

Купить визу određuje se od poda prvog kata do poda otherog. Ne smije biti manje от 2 метров.

Projekcija se definira kao Dimenzije dodijeljenog prostora za konstrukciju stubišta. Ne postoje specifični zahtjevi za dubinu, ova vrijednost je obicno proizvoljna i odabrana je na temelju osobnih preferences, sve dok je to pкладно за корисника. Найчешче 25-30 см.

Немедленно обратите внимание на позорность на вышине степеницы, кожа не смайлик бити веча од 22 см. Što je ovaj pokazatelj manji, потребно je manje napora za uspon na other kat. Ukupan broj koraka u konstrukciji stepenica određuje se uzimajući u obzir dužinu kosoura i visinu usponskog stupa.

Ako je visina stepenica 250 cm, duljina 400 cm, a dubinagazćeg sloja 28 cm, tada se broj koraka može pronaći dijeljenjem dužine konstrukcije s dubinom. У овом случае, испало je 14 komada.

Висина приступа диджели висину с брожем добивеных корака.

Duljina potporne konstrukcije može se odrediti Pitagorinim teoremom, tj. Kvadratu duljine dodati kvadratnu visinu i dobiti duljinu kosoura.

Поузданость косоура увелике овиси о исправно одабраним гредама када е у питаню дрво. Samo čvrsto tvrdo drvo će osigurati potrebnu snagu. Gredice moraju pjeskati. Савршено пристояние:

час;
буква;
явор.

Debljina nosivog nosača ovisi o visini ljestava. Postoji jedan uvjet: što je viši, to je deblji.

Корак косоур се поставка брзо и едино, довольно е направити резове у облику трокута. Rezultat je projekcija stubišta.

Noga rezanog trokuta bit će definirana kao visina usponskog stupa i dubina gaznoga sloja. Ravnalo u obliku ove геометрическая фигура потребно je za označavanje grede. Prema utvrđenim oznakama, višak mjesta odrezuje kružna pila.

Drveni kosour se u većini slučajeva koristi sa strane. Jedini nedostatak je rez, jer smanjuje debljinu nosivog nosača, što nepovoljno utječe на čvrstoću okvira u cjelini.

Равни / сломлени косоур би требао имати нагиб от 30-45 ступнева, видна степеница от 15 до 24 см, газовый слой, односно удубленджа од потпорног элемента на базу – 25-32 см.

Ako je nosač od dvije ili tri grede, treba obratiti posebnu pozornost na krajeve nosivog dijela stepenica. Ne samo da moraju biti pričvršćeni za othere elemente za kontakt, već i međusobno. Takva veza stvara poseban Napor, zbog čega tijekom rada nema razbaltyvanie pojedinih dijelova.

Broj greda u potpornoj structuri nije uvijek isti. Na nju utječe sirina stuba. Ako je indikator do 1,2 metra, onda je jedan dobitak dovoljan, ako je viši, ali do 1,5 m, onda bi stubište trebalo biti na dvostrukoj bazi. Trostruka je potrebna s širinom stopala većom od 1,5 metara.

U skladu s građevinskim propisima, kada je stubište glomazna structura, čak i uz uske korake, bit će potrebno dodatno ojačanje. Uzima se u obzir dodatna fixacija na zid i strop, posebno u mjestima loma.

Područje kontakta elemenata na bočnim stranama i visina porasta u izračunu vijaka kosour kao temeljne vrijednosti vezani su za kut stupnja. Referentna duljina je neodvojiva od promjera rotacije konstrukcije. Означайте строго у горизонтальной равнини од точки смелых у средины и само у средней линии.

izrađivanje

Potporne grede se proizvode u sirokom rasponu. Konstruktivno rješenje može se napraviti vlastitim rukama ili vidjeti što stručnjaci nude. Као опцию, можете изрезать забежные кораке. Kao rezultat toga, odabrana opcija ovisi o osobnim Prerencijama i Mogućnostima.

Prije donošenja konačne odluke je odrediti da li se stubište uklapa u predviđeni otvor, tek tada možete početi s instalacijom. Da biste to učinili, morate povući crtu otherog kata na već izračunatu vrijednost stubišta. U ovom trenutku postaje jasno da odabrani tip ljestava ne može biti instaliran, potrebno je pribjeći promjenama u projektu.

U vrijeme rada konstrukcije, lako možete dobiti ozljedu glave ako nije osigurana odgovarajuća udaljenost od poda na other katu. У пуном расту, особа досегне свою разину коя век стои на тречем кораку. Удальженость од главе сделать стропа другог ката не смайе бити манья од 20 сантиметров.

На металическом гредаме: методе монтажа корака

Могучности за кориштэнье греда сугерираю различите врсте причврщиванья. Ako se radi о sklopivom dizajnu, tada se “staklo” koristi kada je cijev zavarena na kosour, nosivi element s osi koja je jednaka unutarnjem promjeru cijevi je pričvršćena na stepenicu.

Высокое качество učvršćenja osigurava se pomoću vijaka. To će vam omogućiti da postavite željeni zaokret za korak i njegovu visinu. Nažalost, metoda ima jedan značajan nedostatak – brzo trošenje tijekom rada. У овым случаем, крута фиксация добычи на трайности.

Pričvršćivanje je dopušteno proizvesti u utoru. Ako se radi o konstrukciji koja se ne može odvojiti, veća stabilnost se postiže zahvaljujuci činjenici da su spojevi podešeni pod kutom od 45 stupnjeva. Između elemenata su spojeni zavarivanjem.

Из конюшни: слиед

Найболья опция за изготовление дрвених степениц е 2 или 3 потпорна конструкция. Na ploči ili u šipki nalazi se oznaka, koja se zatim obavlja obrezivanjem.

Da bi točno odgovarali utorima, možete međusobno pričvrstiti praznine, a zatim izmijeniti nedostatke duž cijele dužine. Postoji još jedna opcija za izravnavanje podrške. U tu svrhu pripremite nadzemne elemente koji se nakon označavanja ugrađuju na gredu i provjerite sukladnost s ovim typeom sklopa.

O betonu: sorte

Brodski pod je temelj ove vrste ljestava. Mora biti vodonepropusna, tako da betonska mješavina ostaje unutar stvorenog drvenog okvira i ne istječe iz nje. Unutar spojnice se vežu zajedno u rešetku, a na njega se izlije samo beton.

Da biste izbjegli šupljine, vrijedi zabijati цемент. Da biste to učinili, koristite poseban alat или sve radite ručno. Tek nakon potpunog stvrdnjavanja možete početi ukrašavati. Složeni koraci izrađeni su u skladu s ГОСТ-ом.

Primjeri dizajna

Stubište je dužno uklopiti se u stvoreni interijer u kući, jer ponekad djeluje kao poseban element, uzimajuci svu pažnju na sebe. Izrada koraka, ograde su ponekad skuplje od stvaranja strukture u cjelini.

Kao glavni primjer možemo podsjetiti na klasike s brojnim ukrasnim elementima. To su uvijek složeni projekti, posebno kada je riječ o drvu. Резбаренье и покрытие элементов савршено се уклапаю у готово сваки интерьер, честно су и самими главни украс.
За одну коди полевку удобность и целостность, требали бисте размислити или стиль кантри коди се може направити степеникама. Koraci mogu biti od keramike или prirodnog kamena, umjetno starenje je vrlo dobro. Kao glavni ukras, koristite cvjetne motive i kućne predmete.

Ako volite moderni minimalizam u dizajnu, onda je high-tech stil ono ste ste tražili. У нжему доминира много стакла, металла и наихудших облика, ясных равных линий. У овом дизайнеру изгледаю изврсни дизайн за вийке я степенице. Staklo se može koristiti u ogradama, stepenicama или elementima dizajna.

Избор материла мора запасов и получение градевинских радова. Vrijedi razmotriti obilježja, Individualne charakteristike, namjenu stepenica i dob stanovnika. Tamo gdje ima djece, posebni sigurnosni zahtjevi su nametnuti structuri.

Danas nema granica lyudskoy fantaziji, dovoljno je samo shvatiti što točno želite vidjeti na kraju. Neobičan oblik privlači sve vše i vše, profinjenost ne gubi Popularnost, ali poslovni stil dobiva sve vše pozornosti.

Prednost ljestava na kosouru je što je savršeno vidljiva. Osim функциональный компонент, такав элемент postaje sve više podložan dekorativnom opterećenju u cjelokupnom interijeru. Postalo je Popularno Popraviti svaki korak na posebnom elementu koji se nalazi na potpornoj gredi. У том случае, ако ставите два косоура, можете без водилицы. Pričvršćivanje drvenog koraka događa se pomoću samoreznih vijaka, apsolutno neprimjetno i vrlo pouzdano. Ako se kvar pojavi s vremenom, onda je potrebno zamijeniti samo jedan structurni element, nadomjestak postaje jeftiniji.

Metalne скоре olakšavaju škripu pri kretanju. То je zato je okvir čvrst i izdržljiv, a jezgra je zavarena šipka. Чак и при высокой влажности, металл се не деформируется, а оквир се не отпушта тиеком година.

Cijena takvih ljestava malo se razlikuje od drvene, ali možete postići čvrstoću.
