Лестницы на косоурах – самый традиционный вариант обустройства межэтажного пространства. Гласстрой

Лестницы – необходимый атрибут двух-, трех- или многоэтажных домов. Они соединяют между собой этажи, позволяют спуститься в подвал, погреб, забраться на чердак. Кроме своей функциональности лестницы в частном доме решают важную эстетическую задачу, украшая интерьер при помощи дополнительных элементов: балясин, перил, опорных столбов и пр. Лестницы могут располагаться вдоль стен, по центру помещения и даже снаружи дома.

Разновидности

Можно различить 5 основных видов лестниц:

  1. на косоурах;
  2. тетиве;

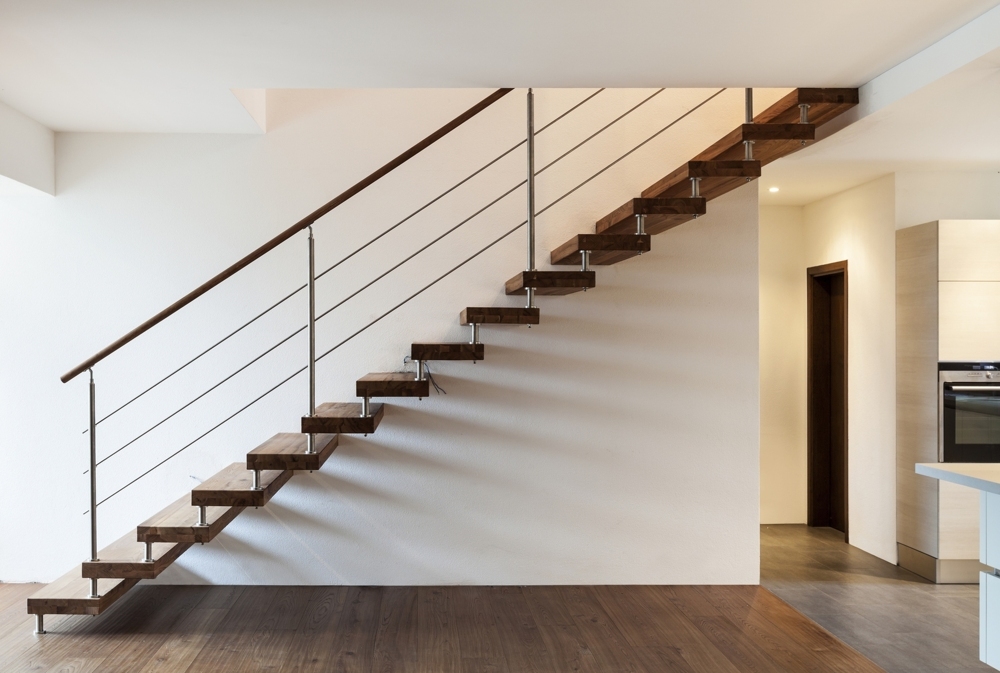

  3. больцах;
  4. обсадной трубе;
  5. выдвижные и складные.

Чтобы лестничный пролет хорошо и надежно крепился к несущим балкам, они должны быть сделаны из надежного и прочного материала. Наиболее распространены лестницы на косоурах и на тетивах. Различаются они тем, что при использовании тетивы, ступени крепятся в пазы и, таким образом, оказываются внутри каркаса, а их торцы прикрыты опорными балками. Если лестница на косоуре, то ступени накладываются сверху и их торцы открыты. Косоуры могут быть расположены близко к краю или чуть ближе к центру. Фигура такого пролета получается идентичной с конфигурацией лестницы.

Что такое косоур

Это несущая или опорная балка, обладающая достаточной мощностью, прочностью и долговечностью. Опорные балки могут быть деревянными, бетонными и металлическими. Совершенно не обязательно, чтобы ступени были из такого же материала: лестницы могут быть комбинированными. Опорные балки для частного дома и коттеджа чаще изготавливаются из дерева. В общественных зданиях обычно устанавливаются лестницы на металлических косоурах или железобетонные опоры. Косоуры можно купить в специализированных магазинах, заказать по индивидуальному заказы по своим размерам или сделать самостоятельно. Сложно делать только бетонные косоуры, но они в основном используются в многоэтажном строительстве.

Косоуры различаются на варианты с кобылками и ступенчатые (гребенчатые).

  1. Кобылки – это специальные элементы для поддержки ступеней, они позволяют преобразовать прямую балку в гребенчатую конструкцию благодаря добавлению элементов возвышения. К самой опоре они крепятся деревянными брусками – шкантами. Такие кобылки могут устанавливаться на железобетонные модели или свариваться из швеллеров.
  2. Ступенчатые (гребенчатые) косоуры более распространены для деревянных конструкций – это цельные каркасы, повторяющие по форме лестничный пролет. В доске выпиливаются треугольные вырезы по предварительно изготовленному трафарету из фанеры или картона.

Косоуры различаются размерами, своей формой, формой ступеней, а значит вырезов для них, нагрузкой, наличием изгиба. Они должны быть не менее 50мм шириной, с шириной марша до 1м или при ширине до 1,25м – минимум 60мм. Если же марш достигает полутора метров, то ширина опорной балки должна быть не менее 70мм.

Лестницы и косоуры

Лестницы могут быть устроены на одном косоуре, двух и трех:

  1. На одном чаще устраиваются небольшие и легкие лестницы. Исключение составляют металлические опоры, которые могут выдержать основательный вес. Косоур устанавливается по центру ступеней. Единственная балка может устанавливаться не только по центру, но и вдоль опорной стены – если она металлическая: тогда лестница получается парящей в воздухе.
  2. Самые популярные и распространенные модели – на двух косоурах.
  3. 3 косоура, как правило, применяются для очень широких лестниц, чтобы исключить прогиб ступеней.

Лестницы на косоурах могут быть изготовлены во всем разнообразии форм: прямые, с поворотом, округлые, винтовые, спиралевидные. Если балки опоры прямые, то лестничный марш будет прямым. Изогнутые варианты изготавливаются на закругленных балках. У зубчатого косоура балки сверху вырезаны в виде зубцов, в которые вставляются т.н. накладные ступени. Виды лестниц на косоурах

Очень популярна лестница на одном косоуре под названием утиный шаг. Это специальный тип лестницы, по которой человек идет несколько вразвалочку благодаря особой форме ступеней. Она удобна благодаря своей компактности. Походка задается особыми клинообразными или же прямоугольными ступенями, которые располагаются в порядке очередности — левая, правая.

Главной особенностью косоура принято считать его прочность. Он должен выдерживать не просто все нагрузки: людей, грузы, переноску мебели, но и не должен вибрировать под нагрузкой и тем более качаться. Это говорит об ошибках в технологии изготовления или установке.

Деревянные косоуры

В 90% случаев лестницы делают из древесины. Надежные долговечные деревянные балки изготавливаются из дуба и бука, однако эта древесина довольно сложна для обработки. Самые простые для обработки и недорогие по цене опорные брусья изготавливаются из сосны и других хвойных пород. Выглядят они красиво, дорого, респектабельно. Дерево придает помещению особый уют. Однако есть у них некоторые недостатки:

  • они очень тяжелые, особенно если учитывать всю конструкцию, украшения, перила, балясины;
  • рано или поздно начинают скрипеть ступени.

Для одного косоура расположенного по центру используется прочная, хорошо просушенная балка. На неё будет достаточно большая нагрузка, поэтому стоит взять балку сечением не меньше 30х15см. Если не подшивать подступенки, то смотреться такая лестница будет не хуже, чем на стальной опоре.

Для двух боковых можно взять доску. Найти подходящую по длине, прямую, без сучков не просто. Поэтому используются клееные. Сверху на неё крепятся кобылки, уже на которые сверху кладутся детали ступеней. Они устанавливаются на верхнюю кромку и крепятся при помощи шкантов. Шканты устанавливаются в специально выбранные пазы и фиксируются клеем. Так как любые запилы означают ослабление сечений, которые могут привести к разрушению, то лучше использовать узлы с креплением при помощи стальных крепежей: болтов, угольников, хомутов.

Нижняя часть досок опирается на балки пола. При расчете нужно отталкиваться только от чистового уровня пола, а не чернового. Эта часть лестницы может лежать на балках, направленных как продольно, так и поперек по отношению к лестнице. При опирании косоура на балки лежащие поперек может быть запилен сам косоур или балка. Если он попадает на на продольные балки, их можно смонтировать упором к запиленным в балку и закрепленным балясинам. Или 2 продольные балки можно соединить между собой поперечным бруском, а в него упереть нижнюю часть косоуров. Если лестница примыкает к стене, боковой косоур можно прикрутить к ней болтами.

Как крепить ступени? Можно сделать лестницу только со ступенями без подступенников. Тогда они будут крепиться гвоздями или шурупами. Шурупы устанавливаются впотай: в месте, где будет располагаться шуруп высверливается отверстие, диаметром равное шляпке шурупа, глубиной 1–1,5см. После установки шурупа в отверстие вбивается деревянная пробка, а её верхний торец состругивается заподлицо со ступенью.

Если приходится изготавливать сборное, поворотное изделие, то лучше деревянные детали соединять между собой при помощи столярных шиповых соединений, которые нужно обязательно склеивать. Для склейки подойдут любые столярные клеи, в том числе и эпоксидные.

Металлические косоуры

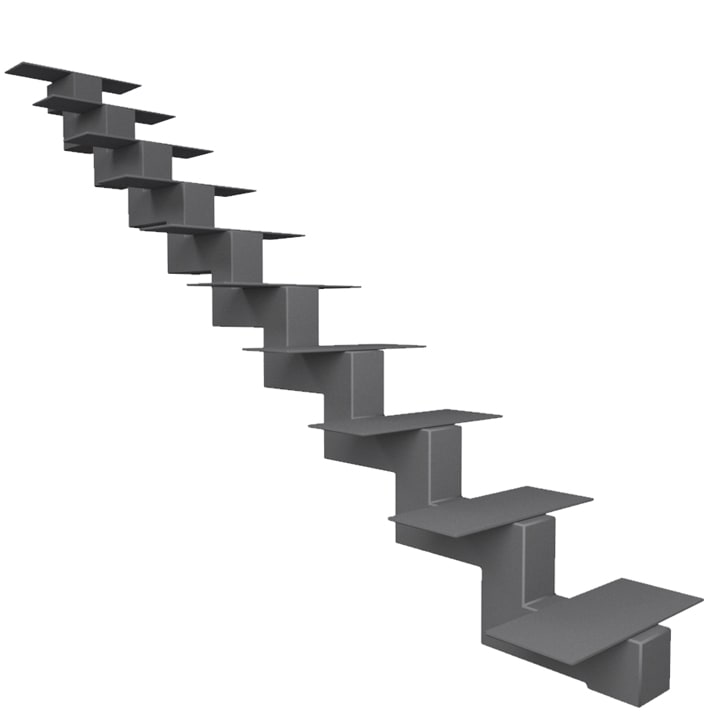

Стальная косоура используется, как правило, одна. Она удобна благодаря прочности и долговечности, изготавливается из профильной трубы, двутавра или швеллера покрытого порошковой краской. Зрительно стальные модели смотрятся более облегченно и воздушно, хорошо комбинируются со стеклянными ступенями. Обычно такие модели устанавливаются в интерьерах в стиле хай-тек или в классических, с установкой кованых декоративных элементов, деревянных перил и пр.

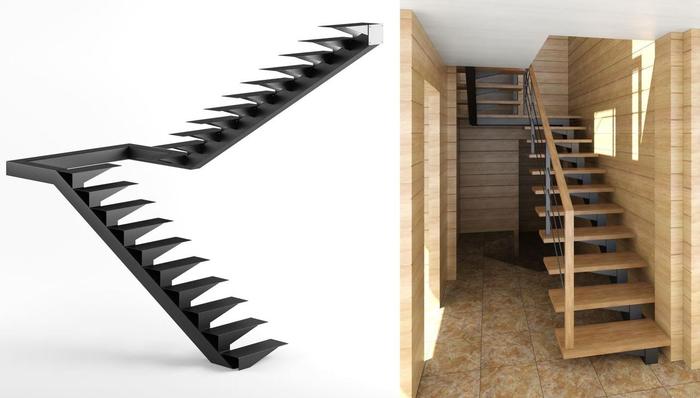

К балке крепится опорная пластина для ступеней, на которую можно крепить ступени из любого материала при помощи болтовых соединений. Не смотря на то, что такая лестница смотрится легко и затейливо, этот каркас представляет собой одно из самых надежных соединений. Стальные конструкции свариваются. Если требуется обустроить гребенчатый косоур, нужно профиль нарезать на отрезки и сварить их между собой под прямым углом. Ступени будут крепиться сверху.

При монтаже косоур крепится на торце перекрытия, закрепляется на полу. Он может хорошо монтироваться к стенам, обеспечивая очень высокие прочностные характеристики. Для крепления используются монтажные фланцы, не требующие проведения сварочных работ. В конструкции могут присутствовать и другие дополнительные усиления или опорные столбы. Чтобы закрепить балку к железобетонному перекрытию к срезанным под углом торцам нужно приварить стальные пластины с отверстиями. Площадка будет стыковаться при помощи болтов, если она будет крепиться к стальной балке или анкеров, если к жб плите.

Стальные сварные изделия идеально подходят для длинных маршевых прямых лестниц. Монтаж может производиться на стену из любого материала: кирпича, дерева или даже хрупкого пено- или газоблока, а также по центру комнаты.

Расчет

При разработке проекта лестницы и заказе косоура нужно вычислить необходимые параметры. И для деревянных изделий и для стальных расчет ведется по одному и тому же принципу.

Для определения длины нужно вспомнить теорему Пифагора. Нужно найти квадрат гипотенузы, после извлечения из него корня это будет значение длины планки. Катетами здесь выступают высота пролета от уровня пола 1-го этажа до 2-го и расстояние от нижней ступени до верхней площадки. Угол определяется наклоном конструкции. Расчет формы производится исходя из способа крепления ступеней. При использовании кобылок планка берется немного меньшего размера или к ней нужно добавить высоту проступи. Если ширина лестницы больше полутора метров, кроме боковых косоуров нужно будет установить еще один.

Преимущества лестниц на косоурах

Преимущества этих моделей перед иными конструктивными решениями:

  1. Простота сборки – ступени просто кладутся сверху на балку и закрепляются.
  2. Можно изготовить косоур самостоятельно, можно купить и собрать всю конструкцию своими руками.
  3. Ступени можно поменять, когда они износятся.
  4. Можно изготовить любой тип лестницы, подогнав её под индивидуальные требования помещения.
  5. Подходят для любых помещений и для наружнего оформления дома.
  6. Можно купить деталь в любой ценовой категории.

Рейтинг

Статейный каталог

Лестницы из металла и стекла

Рассчитайте стоимость онлайн

За 11 шагов

Рассчитайте стоимость стеклянных конструкций за 11 шагов онлайн

  • Стеклянные перегородки
  • Стеклянные двери
  • Стеклянные ограждения и перила
  • Душевые кабины
  • Зеркала

Начать расчет

Косоуры для лестницы — что это, как рассчитать, изготовление

Лестница обеспечивает возможность перехода из одного этажа на другой и является неотъемлемым элементом многоярусных квартир/домов.

Важно, чтобы проектирование конструкции выполнялось с учетом требований строительных норм и правил, при этом повышенное внимание должно уделяться основным несущим элементам.

В данной статье будут рассмотрены особенности применения косоуров, их разновидности, продемонстрированы методики для расчета оптимальных размеров и другие детали, которые пригодятся при изготовлении лестницы своими руками.





Содержание

  • Что такое косоур
  • Виды косоуров
  • Материалы для изготовления
    • Косоуры из дерева
    • Косоуры из металла
    • Косоуры из бетона
  • Расчет косоура
    • Длина косоура
    • Угол наклона косоура

    • Выбор количества косоуров

  • Как сделать косоуры своими руками
    • Чертежи косоуров
    • Подготовка материалов
    • Особенности изготовления

  • Монтаж косоуров
  • Крепление ступеней

  • Источники



Что такое косоур и в чем его отличие от тетивы

Косоур – это несущий элемент лестницы, смонтированный под углом к прилегающему основанию, в котором крепление ступеней осуществляется в специально подготовленные для этого выступы. В боковой проекции косоур можно охарактеризовать как балку с гребенкой в верхней плоскости.

Основными отличиями косоура от тетивы является их форма и способ монтажа ступеней — в отличие от косоура, тетива представляет собой монолитную балку со специально подготовленными пазами/кобылками с внутренней стороны, таким образом ступени остаются скрытыми их не видно сбоку.

Несущая способность тетивы примерно в 1.5-2 раза выше при одинаковых размерах балки, поскольку сохраняется однородность структуры материала. Однако лестницы на косоуре получаются компактнее, т.к. несущая балка располагается под ступенью, а не по бокам.



Виды косоуров

 Конструктивно косоуры подразделяются на:

  • цельные
  • разборные (модульные)

По форме:

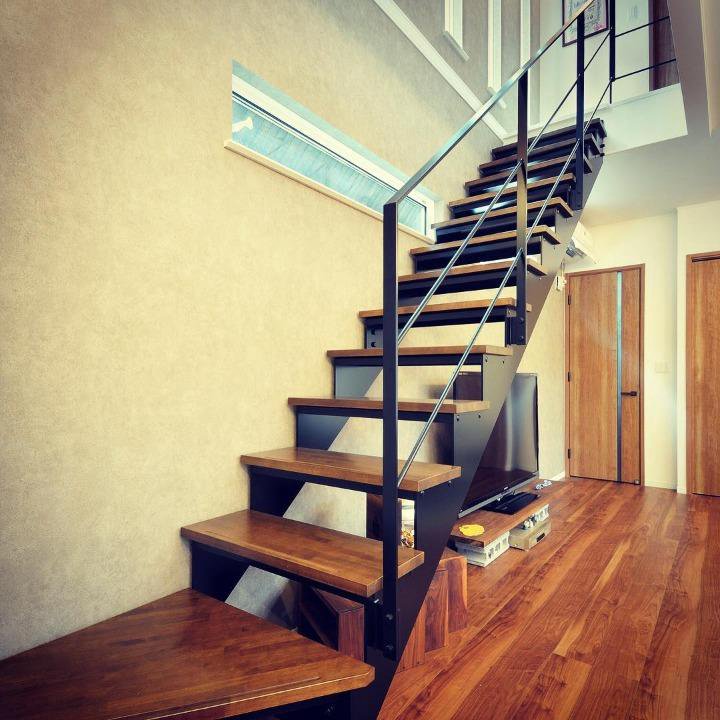

  • классические (прямые)

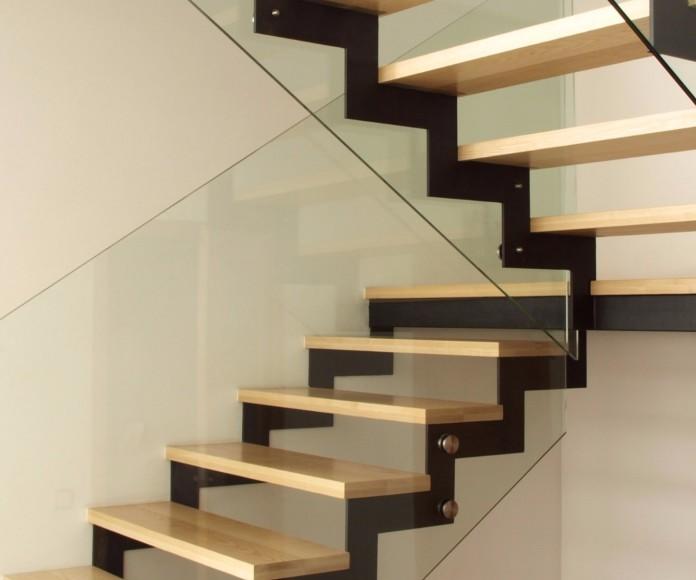

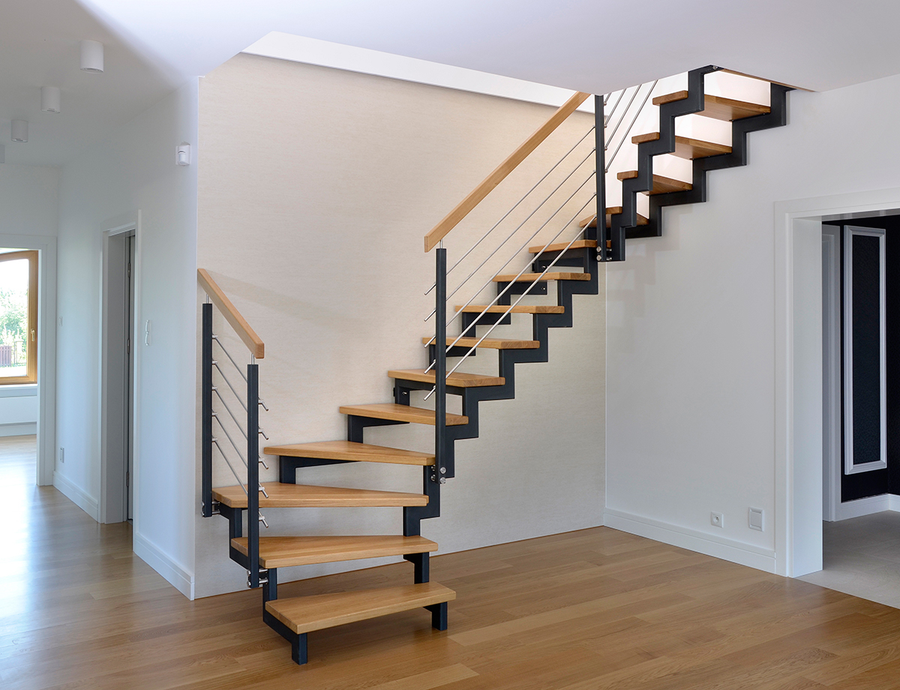

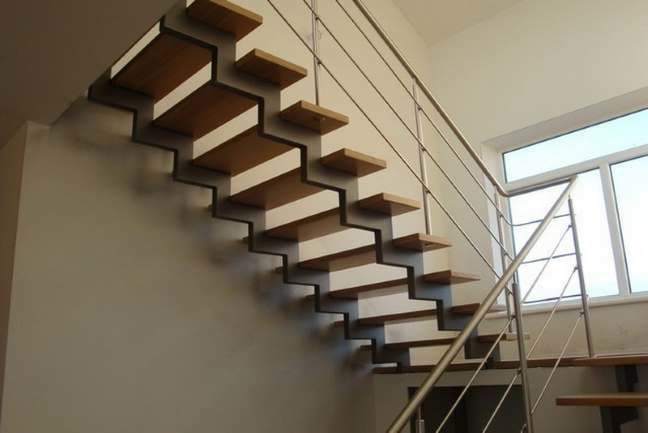

  • ломаные (зигзаг)
  • спиральные (винтовые)

Отдельно стоит выделить косоуры с приварными площадками и кобылками (которые устанавливаться прямо на верхнюю продольную кромку косоура).



Материалы для изготовления

Косоуры из дерева

Наиболее востребованными материалом для изготовления косоуров является дерево. Пиломатериалы отличаются достаточной прочностью, дешевизной и имеют широкое распространение. Для изготовления балок рекомендуется использовать клен, бук или дуб, при ограниченном бюджета также подойдет сосна и другие хвойные породы деревьев. Перед изготовлением элемента, важно проверить древесину на качество просушки, а также убедиться в отсутствии дырок, трещин и сучков, которые в дальнейшем могут спровоцировать преждевременную деформацию конструкции. СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» предусматривает обязательную обработку дерева от воздействия внешних факторов: антисептирование, консервирование, покрытие лакокрасочными материалами или поверхностную пропитку составами комплексного действия.



Косоуры из металла

Также широко распространенным материалом для создания несущих элементов является металлопрокат, например, прямоугольные трубы, швеллеры, двутавры. Косоуры из металла отличаются повышенной прочностью и долговечностью, и в целом, более надежны, чем дерево. Металлическим заготовкам легче придать нестандартные формы, поэтому лестничные маршы могут быть выполнены в любой конфигурации. Для предотвращения коррозии, поверхности рекомендуется периодически красить и покрывать защитными средствами.



Косоуры из бетона

Нестандартные габаритные проекты лестниц также могут выполняться на основе армированного бетонного каркаса. По сравнению с металлом и деревом, это наиболее дорогой и трудозатратный вариант изготовления, помимо этого, основания (фундамент/перекрытие) должны быть дополнительно усилены, чтобы выдерживать значительную нагрузку от конструкции. В частном домостроении встречается крайне редко.

При выборе материала для косоура необходимо оценивать уровень предполагаемой нагрузки, эксплуатационные и эстетические качества материала. Нет однозначно верного ответа, что лучше дерево или металл, в большей степени, это выбор на основе личных предпочтений.



Расчет косоура

Каждый строительный элемент лестничного марша в обязательном порядке требует четкого предварительного расчета. От прочности конструкции зависит безопасность перемещения по ней, а также срок эксплуатации. Ниже перечислены основные требования, которых необходимо придерживаться при возведении лестничного марша и косоуров, в частности.

При подборе параметров деревянного косоура необходимо учитывать значения длины ступеней — оптимальным считается соотношение длины ступеней к толщине косоура 1:20. Таким образом, если ширина лестницы равна 100 см, значение толщины косоура должно быть равным 50 мм. Минимальная ширина балки должна быть больше/равна глубине пропила, но в любом случае быть не менее 300 мм.

К металлам предъявляются требования в СНиП III-18-75 «Металлические конструкции», а также указания СНиП 2.01.07-85 «Нагрузки и воздействия». Косоуры рассчитываются на поперечный изгиб на основании суммы фактической массы лестницы и предполагаемой нормативной нагрузки, которая в соответствии с указаниями норм принимается в виде вертикальной сосредоточенной силы Рн = 1,5 кН, расположенной на площадке длиной 10 см по середине пролета косоура. Относительный прогиб марша не должен превышать 1/150 при длине лестницы 3 м и 1/120 при длине 6 м. Коэффициент надежности по нагрузке принимают равным 1,2.

Частота ступеней (пазов/площадок) должна определяться на основании формулы удобства Блонделя:

2 × h + s = 60/65 см

  • h — высота ступени
  • s — ширина проступи
  • 60/65 см — средняя длина шага человека.



Длина косоура

Для того, чтобы просчитать длину косоура, необходимо вспомнить теорему Пифагора: сумма квадратов катета равна квадрату гипотенузы. Таким образом, упрощенная формула длины косоура выглядит:

(Длина косоура)2 = (длина марша)+ (высота марша)

Однако необходимо понимать, что это «грубый» вариант расчета, поскольку реальная длина косоура (красная линия) рассчитывается от наиболее удаленных точек доски (используйте калькулятор, чтобы сделать это точно).

Обратите внимание, максимальная длина косоура/марша не должна превышать 5400 мм (из расчета 18 ступеней по 300 мм), для бетонных лестниц допустимы косоуры по 6960 мм.



Угол наклона косоура

Оптимальный угол наклона косоура находится в диапазоне от 30° до 45° (макс. 60°). Для большинства людей более пологие лестницы являются более удобными, чем крутые, однако, чем меньше угол наклона, тем больше длина лестницы.

Исключительно в отношении косоура, знание величины наклона необходимо, чтобы сделать правильный распил верхней поверхности балки или выполнить сварку, при которой посадочная поверхность под ступени будет идеально горизонтальна.



Выбор количества косоуров

В зависимости от проекта предполагаемой лестничной конструкции и расчетной нагрузки на силовые элементы, возможны несколько вариантов конфигурации косоуров:

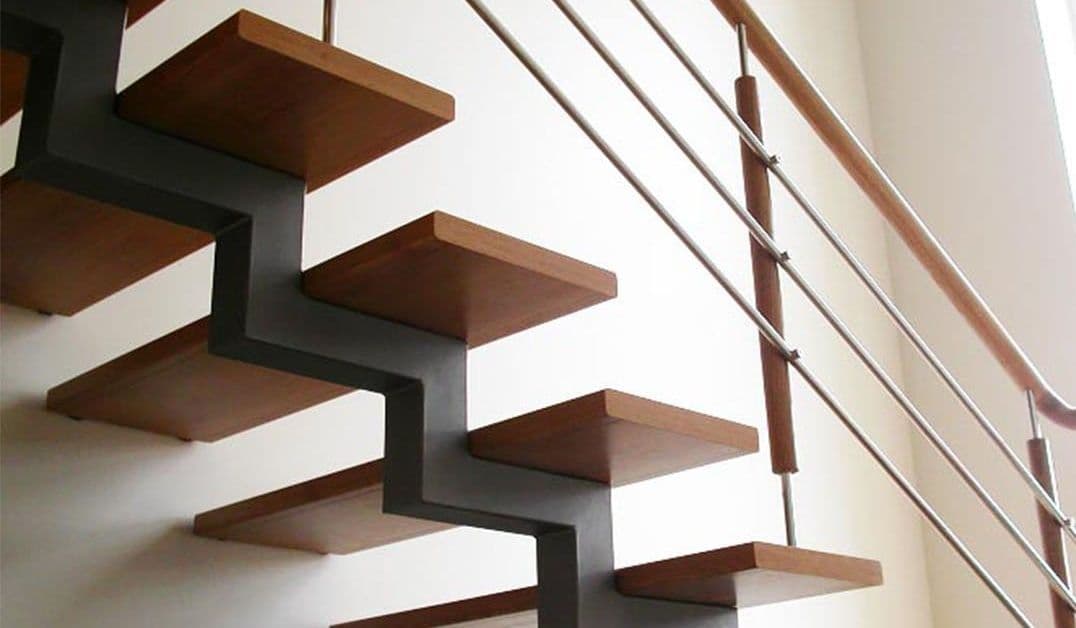

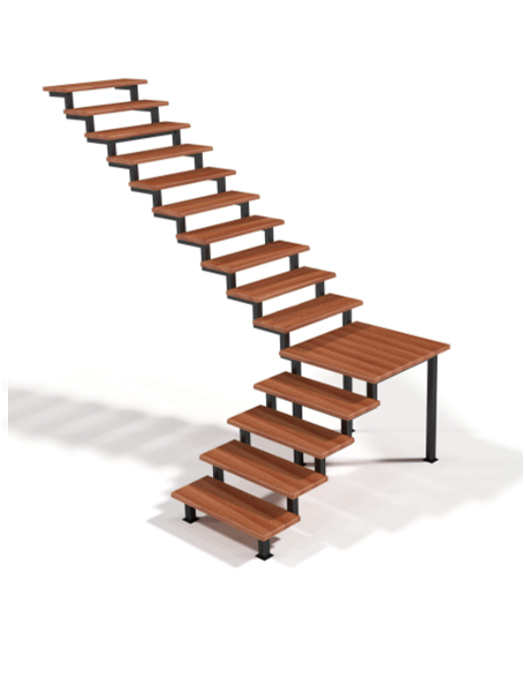

  • Один косоур (монокосоур). В качестве опорного каркаса выступает массивная балка или металлический элемент, расположенный в центральной части марша. Максимальная длина ступени для монокосоура равна 1200 мм (оптимально 1000 мм). Получившаяся лестница не предназначена для значительных нагрузок.
  • Два косоура. Самая распространенная конструкция для стандартных лестниц шириной в 1000-1500 мм. Опоры располагаются по краям марша параллельно друг другу, благодаря чему обеспечивается необходимый запас прочности.
  • Три и более косоура. Применяются для широких и/или нестандартных сложных конструкций, когда предполагается повышенная нагрузка на отдельные узлы лестницы.



Как сделать косоур своими руками?

Чертежи косоуров

Создание чертежей является ключевым моментом при изготовлении косоуров своими руками, поскольку именно шаблон позволяет правильно перенести размерности и дать предварительное представление, как будет выглядеть элемент.

Чертежи косоуров можно подготовить двумя способами: вручную на основании рекомендаций и формул выше, или автоматически при помощи специальных инструментов. В данной статье мы остановимся только на втором варианте.

С помощью калькуляторов КАЛК.ПРО вы можете подготовить детализированные проработанные чертежи всех элементов лестницы, в том числе и косоуров. Для этого вам необходимо заполнить интерфейс приложения данными о проеме и некоторыми другими параметрами (рекомендуемые значения которых прописаны в каждом инструменте). В результате вы получите следующее:



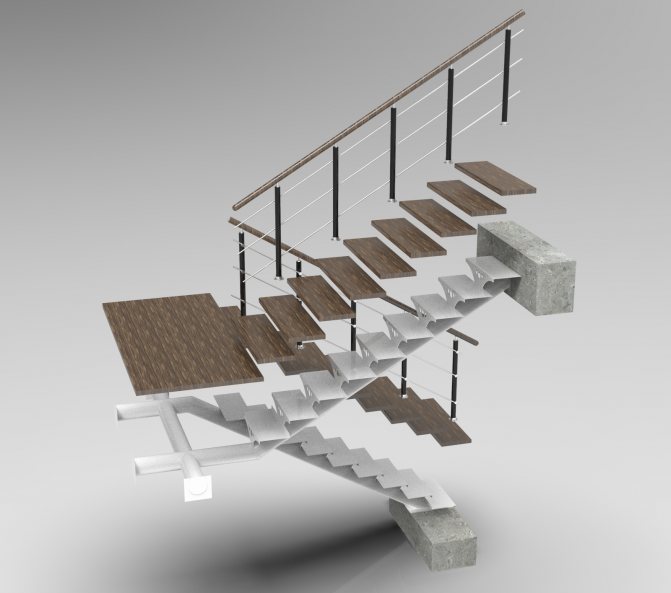

Подготовка материалов

После проектирования необходимо акцентировать свое внимание на видах древесины (прочность, износоустойчивость) и качестве пиломатериалов. Например, первоначально рекомендуется остановить свое внимание следует на следующих породах:

  • дуб
  • бук;
  • ясень;
  • ольха;
  • береза;
  • клен;
  • сосна;
  • ель;
  • лиственница.

Береза, сосна и другие хвойные породы (кроме лиственницы) используются при ограниченном бюджете, т.к. материал имеет невысокие показатели прочности. Кроме того, береза обязательно нуждается в защитной пропитке, поскольку древесина склонна к гниению при повышенной влажности в помещении.

При подборе материала важно обратить внимание на изъяны древесины — не должно быть видно трещин, сколов, развитых сучков (допускается наличие сучков размером от 3 мм до 6 мм), а также следов обитания паразитов. Балки для изготовления деталей конструкции должны иметь одинаковые габариты, быть ровными без деформаций. Влажность дерева должна соответствовать предельной влажности помещения, в котором будет смонтирована лестница.

Соотношение уровней влажности древесины и помещения по СНиП II-25-80
Условное обозначениеУсловия эксплуатации (учитывается относительная влажность помещения в %)Максимальная влажность древесины в %
внутри отапливаемых помещений из клееной древесиныиз цельного дерева
А1до 60%920
А2от 60% до 75%1220
А3свыше 75% до 90%1520
внутри неотапливаемых помещений
Б1в сухой зоне920
Б2в нормальной зоне1220
Б3в помещении с влажностью воздуха более 75%1525



На момент приобретения древесина должна быть полностью подготовленна к работам — т. е. быть просушенной и покрытой защитной грунтовкой.

Оптимальным вариантом для деревянного косоура является клееные балки/доски. У них отсутствуют сучки и прочие неоднородности, а также минимизирован процесс растрескивания и скручивания.

Для изготовления косоуров используют доски с шириной не менее 250-300 мм и толщиной 50-70 мм. Если взять пиломатериалы с меньшими значениями размеров, то проступи могут провисать, а прочность косоуров после проделывания в них необходимых вырезов снизится.

Для изготовления металлических косоуров используют стальной и нержавеющий прокат, сплавы алюминия. Металл должен быть чистым, подготовленным для сварки, не иметь очагов коррозии. Перед монтажом требуется покрытие защитными составами и покраска. Опоры рекомендуется изготавливать из холодногнутых или прокатных швеллеров №16, №18 (для прямого косоура), или профильной трубы 100х50х3 мм, 120х60х4 мм (для ломаного косоура).

Косоуры из бетона рекомендуется возводить одновременно с возведением перекрытий и полов, чтобы создать единую монолитную конструкцию. Заливка осуществляется бетоном марки М200 и выше, для усиления конструкции каркас оснащается металлическими прутьями (арматурой). В соответствии с требованиями СНиП 3.03.01-87 «Несущие и ограждающие конструкции» в первоначальный период твердения бетона его нужно защищать от потерь влаги, а в дальнейшем поддерживать температурно-влажностный режим с созданием условий, обеспечивающих нарастание его прочности.

Деревянные и металлические косоуры обязательно должны быть обработаны огнезащитным тонкослойным составом терморасширяющегося типа. При возникновении пожара под воздействием высокой температуры состав, увеличиваясь по толщине в 40 раз, создает слой негорючей пены с низким коэффициентом теплопроводности, резко снижая передачу тепловой энергии и предотвращая горение/плавление,  увеличивая предел огнестойкости конструкции до 90-120 минут.



Особенности изготовления

На основании подготовленных чертежей для изготовления косоуров, на деревянную балку наносится разметка линий срезов будущих зубцов гребенки. Чтобы правильно перенести разметку ее начинают наносить от одного края доски до следующего, линейкой-угольником отмечаются точки высоты и длины ступеней. Прикладывая линейку точками к краю балки, из которой будет создаваться косоур, карандашом обводится контур среза.

Распил проводится с помощью электролобзика или иного подходящего инструмента. После этого первый косоур можно использовать в качестве шаблона для остальных. Важно, чтобы все поверхности были тщательно остроганы и отшлифованы, а при установке косоуры находились в одной плоскости, дабы исключить перекосы лестницы.

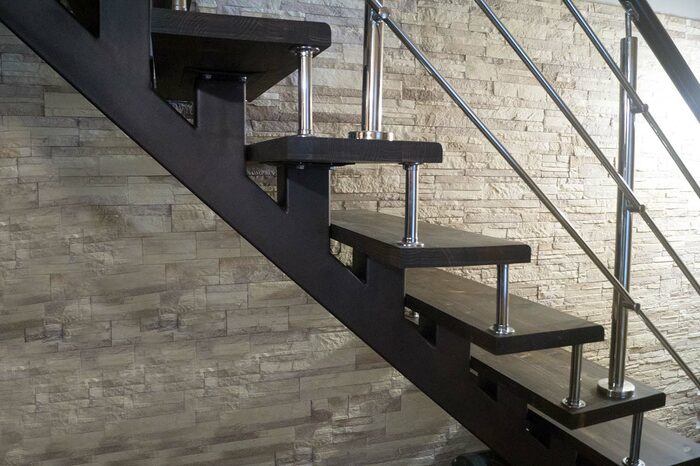

В отличие от дерева, металл позволяет изготавливать более разнообразные конструкции. Если необходимо сделать ломаный косоур (в виде гребенки), то опора собирается из отдельных кусков профильной трубы, сваренных между собой. Однако здесь важно учитывать погрешности — чем меньше опыта в сварке у мастера, тем более «кривая» лестница получится, поскольку каждый раз лестница изменяется на толщину сварочного шва. В свою очередь, швы необходимо шлифовать, чтобы добиться идеально горизонтальной поверхности для ступеней.

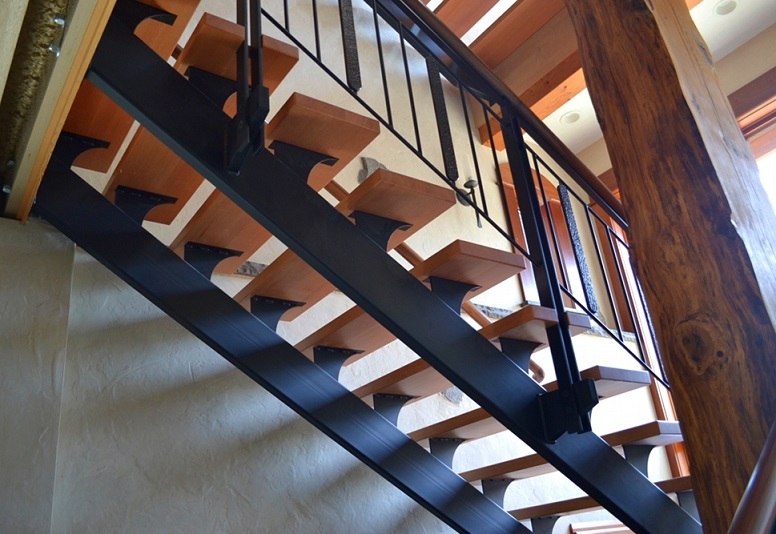

Более просто собирается прямой металлический косоур — для этого используется прямоугольная труба или швеллер необходимой длины, в нем подготавливаются отверстия для крепления кобылок и осуществляется их крепление стандартным крепежом (но также возможно крепление кобылок на сварку).



Монтаж косоуров

 Крепление опорных элементов лестницы может быть осуществлено к:

  • полу / потолку;
  • межмаршевым площадкам;
  • стенам.

Наиболее часто крепление к полу осуществляется при помощи опорных уголов с поперечным ребром, изогнутых уголков или болт-анкеров. Если лестница монтируется до выполнения отделочных работ, возможно соединение методом распила косоура под поперечную балку или наоборот.

Соедининие с потолком выполняется аналогичными методами. При креплении косоура с деревянным перекрытием, наиболее часто выполняют выпил в несущей балке и дополнительно усиливают соединение монтажными пластинами или же осуществляют крепление в замок. Также часто применяются крепежные системы из уголков и саморезов, винтовые тяги.

В районе межмаршевых площадок внешний косоур крепится к центральному опорному столбу в подготовленные отверстия методом шип-паз и уплотняется клеем. Внутренний косоур может крепится аналогичным способом к одному из опорных столбов, так и огибать его с внешней стороны с фиксацией на винтовой крепеж.

При креплении конструкции к стене стоит учитывать материал из которого она изготовлена. Разрешено крепить косоур на бетон, кирпич, брус (при этом толщина стены должна быть не меньше 25 см). Запрещено крепить косоуры к стенам из пористых материалов (газо-, пеноблок, газосиликат).

При неверном креплении косоуров может наблюдаться как общая деформация конструкции, так и смещение отдельных элементов лестницы.



Крепление ступеней

Крепление прямых и забежных ступеней к косоуру выполняется разными способами, например, наиболее распространенной является фиксация на шканты, саморезы, мебельные болты, футорки и клей. Для труднодоступных участков металлических косоуров дополнительно заранее привариваются проушины с внутренней стороны.

Часто используется современное крепление «Фишер» — это крепеж с одной стороны которого втулка большого диаметра с отверстием по центру и конусными насечками (забивается в отверстие легко, но сопротивляется выходу), а с другой – втулка (дюбель), раскрывающаяся при вкручивании внутрь самореза.

При креплении ступеней к металлическому монокосоуру часто используется усиливающая листовая подложка под 90% площади ступени, которая монтируется с одной стороны на горизонтальный паз балки, а с другой стороны равномерно соединяется с проступью.



Заключение

Соблюдение пропорций при изготовлении косоуров, правильность расчетов, а также выбор качественного материала играют важную роль при эксплуатации лестничного марша в целом. Стоит всегда помнить, что косоуры – это опорный элемент, то есть основа, на которую крепятся ступени, они являются своеобразным «фундаментом» будущей конструкции.

Если вычисления самостоятельно проделать вычисления не представляется возможным, то следует обратиться к квалифицированным специалистам, которые не только произведут расчет, но и дадут ценные рекомендации, в том числе по процессу монтажа.

Вы также можете выполнить расчет лестницы на косоурах с помощью наших онлайн-калькуляторов — будьте уверены в высокой точности расчетов, достоверности данных в смете и качестве предоставляемых чертежей.



Источники

  • ГОСТ 23120-78 «Лестницы маршевые, площадки и ограждения»
  • ГОСТ 8486-86 “Пиломатериалы хвойных пород. Технические условия”
  • ГОСТ 2695-71 «Пиломатериалы лиственных пород деревьев»
  • СНиП 2.01.07-85 «Нагрузки и воздействия»
  • СНиП II-25-80 «Деревянные конструкции»
  • СНиП III-18-75 «Металлические конструкции»
  • Общероссийский классификатор продукции
  • Учебное пособие А. Н. Малаховой и Д. Н. Морозовой «Проектирование железобетонных и металлических лестниц»
