Раздвижные окна – виды и типы механизмов открывания от компании Стекло-Композит в Москве

Раздвижными называют окна, створки которых движутся по направляющим в горизонтальном или вертикальном направлении. Такие конструкции позволяют осуществлять остекление в тех места, где створчатые окна не позволяет использовать ограниченное пространство. Если раньше при нехватке места для установки распашного окна применялись «глухие» створки, то сегодня в таких местах можно использовать раздвижную конструкцию, которая открывает возможность проветривания помещений.

Чаще всего раздвижные оконные конструкции применяют для остекления балконов и лоджий, однако они вполне пригодны и для остекления жилых помещений.

При этом раздвижные окна позволяют решить вопрос некоторых неудобств:

На подоконники можно устанавливать цветочные горшки, они не будут мешать проветриванию комнат.
Занавеси и жалюзи не будут препятствовать открыванию створок.
При порыве ветра или при сквозняке, створки раздвижных окон не захлопнутся.
В раздвижных конструкциях могут использоваться створки, размеры которых могут достигать 3 метров в высоту и до 2 метров в ширину.
Рамы раздвижных окон уже, благодаря чему в помещение проникает больше солнечного света.

Легкий вес раздвижных конструкций позволяет применять их при выносном остеклении балконов. При этом задача сохранения тепла внутри помещения также успешно решается, поскольку по степени теплопроводности они соответствуют обычным окнам.

Раздвижные конструкции различаются по типу оконного профиля и типу механизма открывания.

Виды механизма открывания

Подъемно-сдвижная система устроена по типу «шкафа-купе», где створки движутся по направляющим, установленным по всей длине оконного проема. Чтобы открыть окно, следует ослабить прижим, тогда створка получит возможность свободно двигаться по направляющей. При закрывании створка опускается и герметично смыкается с уплотнителем.

Такие конструкции обычно оснащены двумя направляющими, но возможна установка дополнительной направляющей, предназначенной для движения москитной сетки.

Раздвижные окна этого типа могут применяться там, где имеется необходимость установки створок большого размера.

Наклонно-сдвижная конструкция — это второй вид раздвижных оконных систем, механизм запирания которых максимально приближен к устройству распашной системы. При открывании ручка поворачивается, и створка оттягивается на себя, позволяя ролику встать в паз полозьев. После этого створку можно свободно двигать по направляющей и фиксировать в нужном положении. Для запирания окна такой системы применяется стандартная фурнитура и утеплители ПВХ окон, что обеспечивает стандартный уровень тепло- и шумоизоляции ПВХ окон. Важной особенностью конструкции данного вида является возможность отклонять створку при проветривании помещения.

Какие виды профилей используются для изготовления раздвижных оконных конструкций?

Раздвижные оконные конструкции по типу материала профилей разделяются на два вида. Это алюминиевые и ПВХ профили.

Алюминиевые профили отличаются минимальным весом, поэтому идеальным образом подходят для остекления выносных конструкций. При этом для монтажа таких профилей не требуется установка укрепляющих стоек. Такие профили позволяют создавать надежную и прочную оконную конструкцию, способную выдерживать сильные порывы ветра. В отличие от ПВХ окон, алюминиевые профили не обеспечивают полной герметизации, поэтому создать идеальный микроклимат в помещении не всегда представляется возможным. Они больше подходят для остекления веранд и лоджий, однако в некоторых случаях возможна установка утеплителей, обеспечивающих полную герметичность, что существенно увеличивает конечную стоимость оконной конструкции

Рамы алюминиевого профиля узкие, что способствует максимальному поступлению света внутрь помещения.

Для обеспечения максимальной теплоизоляции помещений целесообразно использовать профили ПВХ, которые отличаются от алюминиевых полной герметизацией и большей шириной, позволяющей применять любые виды стеклопакетов. Они оснащаются несколькими рядами уплотнителей, что обеспечивает не только сохранность тепла, но и исключает проникновение шума, запахов и пыли с улицы.

Внутреннее пространство профилей ПВХ имеет внушительные размеры, что позволяет устанавливать фурнитуру любого вида, включая противовзломную.

Вес ПВХ профилей достаточно большой, что становится препятствием для осуществления остекления специфичных оконных проемов. Также такие конструкции не подходят для выносного остекления, а при остеклении балконов требуют усиления несущих конструкций.

Популярность ПВХ профилей объясняется и их доступной стоимостью.

Установка раздвижных окон

Монтаж различных конструкций имеет свою специфику, поэтому установку таких систем лучше поручить специалистам.

В компании «Стекло Композит» вы можете заказать не только раздвижные конструкции любого типа, но и их профессиональный монтаж. Наши специалисты осуществляют установку раздвижных оконных конструкций с соблюдением всех технических требований.

Так, монтаж раздвижных конструкций с наклонно-сдвижной системой запирания осуществляется на несущую раму с уже установленными «глухими» створками. Рама по верхней и нижней горизонтальной поверхности укрепляется с помощью монтажных накладок или дополнительного профиля. На сборную раму устанавливаются монтажные «усы», после чего рама вставляется в подготовленный проем и крепится по всему периметру саморезами. По нижнему краю рамы крепление осуществляется насквозь, с захватом кирпичной кладки или каркаса бетонного ограждения.

Если оконный проем имеет большую ширину и рассчитан на установку нескольких рам, то все модули крепятся между собой посредством саморезов или резьбовой стяжки. При остеклении большого проема, занимающего все пространство от пола до потолка, устанавливаются вертикальные стойки жесткости, которые крепятся анкерами к основанию.

После установки рам приступают к монтажу отливов, а также заполнению промежутков между рамой и проемом монтажной пеной, устанавливают заглушки на отверстия профиля.

На следующем этапе производится монтаж подоконника и герметиком заполняются все просветы. Далее, при монтаже подъемно-сдвижной системы, осуществляется установка направляющих.

Для установки створки в пазы направляющих, сначала створку вставляют в верхний паз, затем приподнимают и устанавливают в нижний, после чего опускают. Следует помнить, что установка рамы должна осуществляться строго по горизонтали.

Монтаж алюминиевых конструкций производится по той же схеме.

Уход за конструкцией

Эксплуатационный срок раздвижных оконных конструкций достигает 50 лет при условии их правильной эксплуатации и обслуживания. Профилактическая чистка рекомендуется не реже, чем один раз в 3-4 года, и требует тщательной очистки всех направляющих с удалением пыли и грязи из пазов, а также смазки уплотнителей специальными средствами.

При эксплуатации конструкций с подъемно-сдвижной системой в суровых климатических условиях возможно обледенение створок. В такой ситуации не следует применять силу, чтобы открыть окно: можно дождаться оттепели и проблема решится сама, либо можно использовать фен для принудительного оттаивания.

Раздвижные окна, виды и конструкции раздвижных окон, плюсы и минусы раздвижных окон

В современных квартирах рационально используется каждый метр свободного пространства, поэтому лоджия и балкон могут превратиться в кабинет, оранжерею или комнату отдыха. Поскольку площадь весьма ограничена, сэкономить пространство помогают раздвижные окна. Их можно открывать, даже если на подоконнике находятся вазоны с цветами или другие предметы.

Содержание [Скрыть]

Основные плюсы раздвижных окон
Безопасность
Экономия места
Подходят под любой интерьер
Долговечность
Виды конструкции раздвижных окон
Алюминиевые раздвижные окна
Пластиковые раздвижные окна
Раздвижные окна из стеклокомпозита
Различия между разными видами раздвижных окон

Раздвижная система имеет следующее строение:

верхняя, нижняя и боковая рамы;
ролик;
уплотнитель щеточный и резиновый;
отлив;
стеклопакет;
створка.

В зависимости от способа раздвигания створок предусмотрена определенная конструкция. При установке необходимо предусмотреть, какие створки будут глухими. Выбор материала конструкции зависит от условий эксплуатации.

Рис. 1. Раздвижные пластиковые окна.

Универсальность раздвижной системы состоит в том, что ее возможно устанавливать на:

Г- и П-образной лоджии и балконе;
прямой поверхности;
многоугольной конструкции.

Специальные соединители соединяют профили между собой. Хотя, глядя на внешний вид, раздвижная конструкция кажется ненадежной, однако, в действительности она очень прочная. Монтаж желательно доверить опытным специалистам. В последующем от хозяина не потребуется дополнительная регулировка. Уход за раздвижной системой не доставит хлопот. Достаточно будет периодически протирать рамы мыльным раствором и дважды в год очищать резиновые уплотнители от грязи. Чтобы продлить срок службы фурнитуры, необходимо кисточкой смазывать механизм, а также следить, чтобы туда не попадала штукатурка или краска.

Для владельцев домов с террасами идеально подойдут двери-порталы. Они отлично пропускают дневной свет, открывают вид на ландшафт и довольно прочные. Закаленное стекло в шесть раз устойчивее, чем обычное.

Основные плюсы раздвижных окон

Многие люди уже на себе испытали преимущества использования пластиковых конструкций. Поэтому очень часто выбирают и устанавливают пластиковый профиль. Хотя стоит отметить, что классические раздвижные блоки являются несколько громоздкими. С раздвижными окнами дело обстоит иначе. Причем при этом положительные свойства ПВХ не теряются. Кроме того, они имеют другие достоинства:

хорошая герметичность – отсутствуют шум, пыль, грязь, шум с улицы;
простота в уходе и эксплуатации – створка легко передвигается и прочно фиксируется;
универсальность – возможность выбора любых форм и размеров;
эффективная защита тепла – при дополнительном утеплении балкон может служить полноценной комнатой;
экономия затрат на установку.

Рис. 2. Профиль в раздвижных окнах.

Безопасность

При правильном монтаже безопасность и надежность конструкции обеспечена. Металлические вставки, которые используют при установке, придают дополнительной прочности. Кроме того, они гарантируют безопасность, что особенно важно, если в семье есть маленькие дети. В конструкцию вмонтирован блокировочный механизм. Он позволяет зафиксировать створку в нужном положении и не дает ей возможности самопроизвольно двигаться.

Владельцам квартир можно экспериментировать с поворотно-раздвижной системой. Хозяева могут пользоваться дополнительными мерами, которые улучшат звукоизоляцию и теплозащиту.

Рис. 3. Раздвижные окна на лоджии.

Экономия места

Металлопластиковая конструкция является одной из наиболее практичных систем. Она подходит для любого помещения небольших размеров. Створка передвигается вдоль профиля, не задевая окружающие вещи, таким образом, на подоконнике можно размещать любые предметы, которые не придется убирать или переставлять. Так как москитная сетка располагается на специальных направляющих, ее можно двигать во всех направлениях. Это очень удобно, если необходимо выглянуть на улицу, а также защищает от насекомых. Подобная система позволяет расставить мебель, не заграждая оконный проем.

Рис. 4. Раздвижные окна для любого проема.

Подходят под любой интерьер

Оригинальная раздвижная конструкция выпускается различных размеров и цветов, из разных материалов, с дополнительными аксессуарами. Хозяева могут заказать створки различной модификации, а также раму, которая будет задекорирована под металл или дерево. Возможно провести остекление от потолка до пола. Жалюзи и шторы не деформируются и не мешают при открывании и закрывании окон. Узкие рамы не портят панорамный вид. Таким образом, позволят создать необычный интерьер. Подобные системы специалисты часто устанавливают при нестандартных габаритах светового проема.

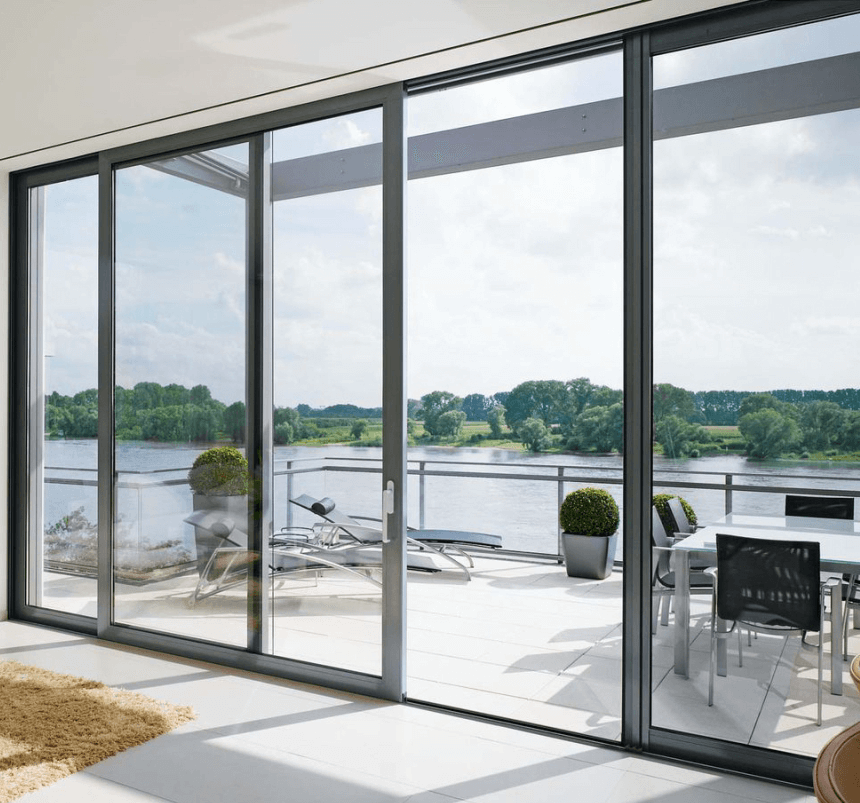

Рис. 5. Панорамные раздвижные конструкции.

Долговечность

Изготовители гарантируют, что конструкция прослужит несколько десятилетий. Открытые рамы плотно фиксируются, поэтому они не закроются от сильного ветра. К тому же, строение рамы, а также прочная фурнитура устойчива к нагрузке, поэтому створка не будет скрипеть и хлопать даже при сильных порывах ветра. Металлопластиковый профиль устойчивый к загрязнениям. Правильный уход продлевает срок эксплуатации системы.

Фурнитуру специально разрабатывают для определенного типа профильной системы. Высокопрочный металлический каркас движущих механизмов увеличивает в разы долговечность всего устройства.

Рис. 6. Удобство использования передвижной москитной сетки.

Виды конструкции раздвижных окон

Процесс остекления различают теплый и холодный. Исходя из этого, разнится материал изготовления. При остеклении важны несколько показателей, в частности, коэффициент сопротивления теплоотдаче, характеризующий уровень теплоизоляции.

Каждая раздвижная система помогает рационально распределять площадь веранды или другого помещения. Кроме того, пластиковые окна классифицируются относительно звукоизоляции, то есть насколько они способны приглушать шум извне. Например, класс А пропускает звуки, которые выше 36 дБа, тогда как класс Д – свыше 27 дБа. Ширина стеклопакета влияет на показатель шумоизоляции и теплозащиты. Материал изготовления рамы разделяет раздвижные системы на категории: алюминиевые, пластиковые и стеклокомпозитные. У каждой из них есть свои плюсы и минусы.

Рис. 7. Отличная звукоизоляция в раздвижных окнах.

Алюминиевые раздвижные окна

Алюминиевую систему обычно используют для остекления балкона или лоджии. Ее еще называют холодным остеклением, поскольку створки прилегают не герметично и пропускают холодный воздух. Однако система имеет массу преимуществ:

сравнительная дешевизна материала;
легкость профиля;
небольшая толщина, что пропускает много света;
срок службы около 50 лет;
элегантный вид.

Нужно быть внимательным, чтобы вода не попала в направляющие, не замерзла и не повредила их. Щелочные уплотнители защищают от уличной пыли, но холодный воздух все равно проникает. Хотя есть специальные модели с повышенной герметичностью для установки в жилом помещении.

Рис. 8. Алюминиевые раздвижные окна.

Пластиковые раздвижные окна

Пластиковый профиль (теплое остекление) выполняется с использованием специальных раздвижных систем. Хотя для некоторых моделей применяется наклонно-сдвижная фурнитура из ПВХ материала. Пластик обладает плотной структурой, следовательно, не впитывает влагу. Кроме того, среди главных преимуществ можно выделить следующие:

теплосбережение;
герметичность;

различное цветовое решение профилей;
возможность наклона створки при определенном типе механизма;
прочный каркас;
срок службы более полувека.

При механическом повреждении частичная реставрация профиля невозможна, потребуется полная замена. Цена пластиковых конструкций несколько выше алюминиевых, но многие преимущества стоят того.

Рис. 9. Пластиковые раздвижные окна.

Раздвижные окна из стеклокомпозита

Судить о надежности конструкции можно только после рассмотрения основных характеристик материала. Стеклокомпозит производится поэтапно. Стекловолокно пропитывают специальной термореактивной смолой, используя метод пултрузии. В результате есть возможность изготовить профиль разных форм. Несмотря на то, что о материале стало известно недавно, он уже стал популярным. Стеклокомпозит не подвержен гниению или ржавлению, кроме того, материал стойкий к деформациям и выдерживает перепады температур от -180 до +180 0С. Декоративное покрытие весьма разнообразно. Стеклокомпозит стойкий к ультрафиолету, не выцветает, а сопротивление на срез в 8 раз выше, чем у пластика. Небольшой вес и низкая теплопроводность делает стеклокомпозит достойным конкурентом как пластика, так и дерева.

Рис. 10. Стеклокомпозит в раздвижных окнах.

Различия между разными видами раздвижных окон

Сегодня существуют следующие виды раздвижных систем:

Параллельно-раздвижные. Принцип работы напоминает систему купе. Он остается наиболее популярным. На основной раме доступна установка нескольких створок, которые двигаются свободно друг от друга, однако, при открывании одна частично перекрывает другую. Таким образом, предотвращается продувание. Двойной щеточный уплотнитель и филингпис обеспечивает герметичность. Подобная система подойдет для спальни.

Поворотно-раздвижные. Конструкция более сложная и напоминает открывание дверей «Икаруса». Чтобы открыть створку, требуется сначала потянуть ручку на себя и в сторону. Профиль является многокамерным, что позволяет не ограничивать монтажную ширину. Следовательно, можно монтировать многокамерный стеклопакет, повышая тем самым теплоизоляционные свойства.
Вертикально-раздвижные. Обычно устанавливаются в комнатах с маленьким оконным проемом. Створки движутся вверх и вниз. Фурнитура скрыта в раме, вес створки плотно прилегает к уплотнителю. Рекомендуется использовать облегченный стеклопакет, чтобы их легко было открывать. Однако, свободный световой проем – минимальный.

Если владелец дома решил остеклить свою террасу, то прозрачная «мобильная» дверь подойдет как нельзя лучше. Качественные конструкции прослужат долго, защищая от холода и сквозняков. Квалифицированные специалисты установят конструкцию, которая долгие годы будет радовать хозяев жилища.

Рис. 11. Параллельно-раздвижные окна.
