Конструкция кровли из металлочерепицы: Технология устройства кровли из металлочерепицы: монтаж системы

холодная и теплая кровля крыши, устройство с и без утеплителя, слои

Содержание:

Слои кровельного пирога под металлочерепицу
Наружное покрытие теплой и холодной кровли
Устройство обрешетки и контробрешетки
Гидроизоляция под металлочерепицу
Решение проблемы с тепло – и шумоизоляцией крыши
Пароизоляция и внутренняя отделка

Конструкция кровли представляет собой сложный элемент дома, состоящий из нескольких слоев самых разных материалов, уложенных в определенном порядке. Кровельный пирог под металлочерепицу нужно обустраивать так, чтобы он обеспечивал нужный уровень паро-, шумо- и теплоизоляции, в результате чего крыша служит долгий срок.

Слои кровельного пирога под металлочерепицу

Приобретая материалы, предназначенные для обустройства пирога кровли под металлочерепицу, следует ориентироваться на требования, прописанные в СНиП. В его составе должны присутствовать изоляционные слои, количество которых зависит от типа обустраиваемой крыши. Самым сложным строением отличается теплосберегающая конструкция, устраиваемая для жилой мансарды.

При создании покрытия из металлочерепицы слои «пирога» имеют свой определенный функционал:

1. Наружное покрытие. Оно защищает дом от атмосферных осадков.
2. Виброизоляция. Состоит из элементов, которые гасят вибрацию и шум, издаваемый листами из металла в случае внешних воздействий.
3. Обрешетка. Каркас для укладки внешнего покрытия делают из досок или брусков.
4. Контробрешетка. Обязательная контробрешетка под металлочерепицу из реек или брусков обеспечивает наличие вентиляционного зазора для обрешетки.
5. Гидроизоляция. Для ее устройства используют мембрану, защищающую от попадания влаги стропильную систему и теплоизоляцию.
6. Зазор для вентиляции. Он не дает собираться влаге в слое материала для утепления.
7. Теплоизоляция. Не допускает потери тепла через крышу, а также является звукоизолятором.
8. Стропильная конструкция.
9. Пароизоляция. Используемая мембрана защищает слой утеплителя и систему стропил от влажных испарений, идущих от жилых помещений.
10. Финишная отделка жилой мансарды или чердака.

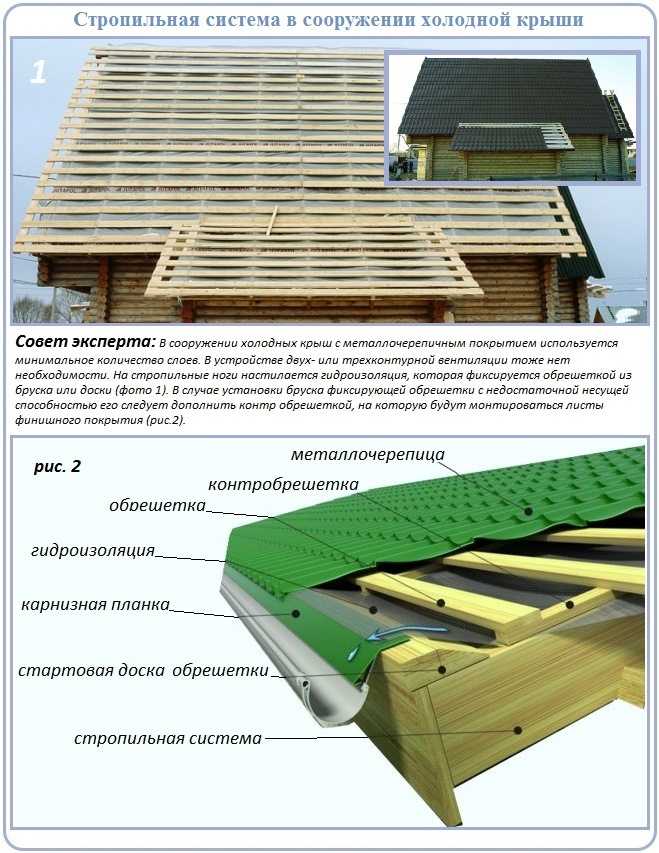

Укладывают пирог холодной кровли из металлочерепицы при обустройстве крыши на хозпостройках, при возведении навесов разного назначения или беседок.

В данном случае конфигурация у него будет более простой:

1. Металлочерепица.
2. Обрешетка.
3. Контробрешетка.
4. Мембрана для гидроизоляции.
5. Стропильная конструкция.

Когда строится крыша для жилого здания, специалисты рекомендуют на ней не экономить. Необходимо, чтобы пирог кровли под металлочерепицу обеспечивал требуемый уровень изоляции от воздействия разных факторов. При этом нужно не забывать, что стропильная конструкция должна выдерживать нагрузки величиной не менее 200 кг/м2, которые создает вес снежных пластов и людей, обслуживающих и ремонтирующих покрытие кровли.

Наружное покрытие теплой и холодной кровли

Применение металлочерепицы в качестве наружного покрытия позволяет сделать крышу эстетичной и практичной, имеющей немало достоинств. Высококачественный материал для кровли, уложенный согласно технологии, способен прослужить на протяжении ни одного десятка лет без ремонта и замены. Известные компании-производители дают на свою продукцию гарантию около 50 лет при соответствующих условиях эксплуатации.

Для создания герметичной кровли установку пристенных и ветровых планок, конька, ендовы, выполняют с использованием особых мягких или жестких прокладок, которые предлагаются производителями металлической черепицы.

Если крыша покрывается листами, при изготовлении которых использовался металл, необходимо задействовать виброизоляционный материал. Он приглушает звуки дождя, стук капель, вибрацию листов покрытия, передающиеся на кровельную конструкцию. Чтобы не слышать неприятного шума при укладке черепицы, виброизоляционный материал раскладывают поверх обрешетки всплошную, либо в местах крепления.

Устройство обрешетки и контробрешетки

При формировании пирога крыши под металлочерепицу, как правило, устанавливают разряженную обрешетку, сделанную из обрезных досок или бруска. Благодаря ее монтажу создается каркас, на котором удерживается покрытие кровли. Он равномерно распределяет внешние нагрузки, оказываемые на стропильную конструкцию.

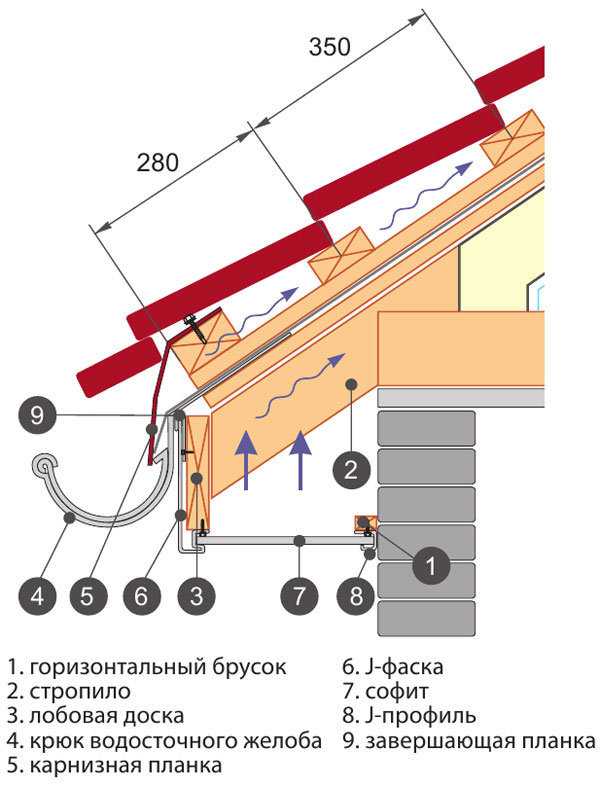

Большинство производителей рекомендуют шаг укладки обрешетки под конкретный вид металлочерепицы, но он не может превышать 40 сантиметров. В среднем величина шага равна 30-35 сантиметров.

Частоту монтажа реек для пирога под металлочерепицу при небольшом наклоне ската, величиной 14 – 20°, необходимо уменьшить. При укладке стальных профлистов, имеющих уменьшенную (менее 5 миллиметров) толщину, следует уложить сплошную обрешетку с применением обрезных досок толщиной минимум 32 миллиметра с шагом, не превышающим 10 миллиметров.

Рейки для контробрешетки прибивают к ногам стропил оцинкованными гвоздями с промежутком 300 миллиметров. Подготовленные к монтажу деревянные элементы предварительно обрабатывают антисептиком и антипиреном и тем самым продлевают срок их службы.

Гидроизоляция под металлочерепицу

Совет: Используйте наши строительные калькуляторы, и вы выполните расчеты строительных материалов быстро и точно.

Без гидроизоляционного слоя невозможно эксплуатировать кровлю вне зависимости, какая делается крыша из металлочерепицы – теплой или холодной.

Благодаря наличию гидроизоляционных мембран:

• система стропил защищена от влаги;
• исключается проникновение воды в слой утеплителя;
• предотвращается повреждение влагой элементов кровельной конструкции.

При выборе гидроизоляционного материала для такой крыши профессионалы рекомендуют использовать мембраны с высокими антиконденсатными свойствами. Также обращают внимание на пожаробезопасность продукции и ее устойчивость к ультрафиолету.

Мембрану закрепляют на ногах стропил, пользуясь степлером для строительных работ. Поверх гидроизоляционного слоя прибивают обрешетку и контробрешетку.

Решение проблемы с тепло – и шумоизоляцией крыши

Устройство теплой кровли из металлочерепицы предполагает укладку слоя теплоизолятора, который размещают между стропилами. Для этого вида кровельного покрытия актуально решение проблемы со звукоизоляцией, поскольку оно относится к числу «громких» материалов.

Для обеспечения теплоизоляции скатных крыш в настоящее время часто применяют мягкие и полужесткие минераловатные плиты, а также вспененные полимерные утеплители, эковату. Как свидетельствует практика, лучшим решением будет выбор материалов с минимальными показателями проводимости тепла и высокой степенью шумоизоляции, таких, как стекловата и минеральные утеплители, которые бывают мягкими и полужесткими.

При наличии в кровельном пироге волокнистого теплоизолятора, впитывающего влагу, следует сделать между ним и гидроизоляцией воздушный зазор.

Для его создания по краю стропил на расстоянии 10 миллиметров от гидроизоляционного слоя набивают гвозди и натягивают сделанную из шнура сетку.

Пароизоляция и внутренняя отделка

Когда обустраивают крышу из металлочерепицы без утеплителя, пароизоляционный слой не монтируют. В жилой мансарде теплоизолятор нужно защитить от попадания влаги. Для этого на стропилах с внутренней стороны по периметру скатов тщательно прикрепляют пароизоляционную мембрану.

После завершения укладки пароизоляционного слоя начинают делать внутреннюю обшивку с использованием гипсокартона или листов древесных материалов. При расчете стропильной конструкции необходимо принимать во внимание вес внутренней отделки.

Устройство кровли из металлочерепицы

Содержание

• Кровля из металлочерепицы
• Устройство крыши из металлочерепицы, подготовка к работам
• Технология устройства крыши из металлочерепицы
  • Выполняем установку обрешетки, гидроизоляции и элементов ендовы
  • Устанавливаем листы металлочерепицы, выполняем устройство торцов и конька
• Устройство зоны примыкания и вентиляции
• Укладка теплоизоляции крыши из металлочерепицы своими руками
• Заключение

Использование металлопрофиля или металлочерепицы в качестве кровельного материала на сегодняшний день можно смело назвать наиболее оптимальным и сбалансированным выбором, особенно в сравнении с керамикой или мягкими покрытиями. Устройство на крыше кровли из металлочерепицы вполне по силам выполнить своими руками, но, как и большинство кровельных работ, потребует аккуратности и тщательной подготовки к работе. Металлочерепица в разы легче, чем шифер или обычная черепица, при должном качестве цинкования и полимерного покрытия срок службы металла может легко превысить 30 лет. Главное – благодаря профилированному устройству поверхности кровля легко противостоит нагрузкам от снега, ветра и ливневых потоков воды.

Кровля из металлочерепицы

Принцип использования и устройство покрытия мало чем отличается от других кровельных материалов, но имеет свои особенности. Конструкция кровли из металлочерепицы понятна из чертежа. Устройство кровли состоит из основных компонентов:

• Несущего каркаса из стропил, обрешетки и, при необходимости, контробрешетки;
• Карнизных элементов, коньковых планок и ендовы крыши, группы вспомогательных защитных накладок, известных, как доборные элементы для кровли из металлочерепицы;
• Системы гидроизоляции и теплоизоляции;
• Листы металлочерепицы, уложенные в строго определенном порядке.

Важно! В отличие от металлопрофиля, кровля из металлочерепицы требует высокого качества устройства каркаса. Разность диагоналей воображаемой четырехугольной плоскости стропил не должна превышать двух миллиметров.

Устройство крыши из металлочерепицы, подготовка к работам

Подготовительные работы к устройству начинают с того, что тщательно выравнивают плоскость, образованную верхними кромками стропильных балок. Большинство марок металлочерепицы требуют очень точного устройства каркаса. В противном случае при укладке вы сами не заметите, что даже при соблюдении технологии устройства кровли с точностью до миллиметра, каждый последующий лист в ряду будет как бы отклоняться от вертикали. В итоге замыкающий угловой лист просто будет невозможно состыковать в вертикальном и горизонтальном ряду, видео

В отдельных случаях выравнивание проще выполнить с помощью контробрешетки.

Купленный материал металлочерепицы лучше перевозить на грузовичке, с подходящим по размеру кузовом. Его длина должна быть не менее длины листа. Ни в коем случае нельзя допускать свисания листов. Во-первых, из-за тонкого металла лист металлочерепицы может легко деформироваться, что может привести к потере внешнего вида и невозможности дальнейшего использования при устройстве кровли. Во-вторых, таким образом очень просто повредить полиэстровое покрытие металла.

Совет! Если металлочерепица будет храниться достаточно продолжительный срок до начала устройства кровли, переложите листы деревянными рейками, сечением 15х100 мм.

Перед началом работ необходимо составить смету, и оценить, какие основные элементы кровли из металлочерепицы, и в каком количестве потребуются для устройства и монтажа. Крепежные элементы и уплотнитель берем с запасом в 10%.

При расчете потребностей в листах металлочерепицы помним, что устройство кровли выполняется с перекрытием одной волны соседним листом. В отдельных случаях вертикальные кромки листов имеют специальные замки, как на фото, поэтому расчет количества полосок нужно выполнять, исходя из конкретной марки металлочерепицы, из которой планируется устройство кровли.

Весь пиломатериал, доску для обрешетки и рейки под контробрешетку необходимо обработать антисептиком, желательно на алкидной основе. Особенно тщательно следует выбирать вариант средства в случае устройства холодной кровли из металлочерепицы. В теплом варианте слой теплоизоляции укладывается под гидроизоляцию, и тем самым уменьшается пространство для заражения деревянных элементов каркаса.

Технология устройства холодной кровли из металлочерепицы предусматривает укладку теплоизоляции на балки потолочного перекрытия, чердак остается неутепленным и чаще всего продуваемым сквозняками, что увеличивает риск заражения. Устройство холодной кровли крыши проще, так как не требует дополнительных работ укладки матов непосредственно на стропила.

Технология устройства крыши из металлочерепицы

Устройство кровли сводится к укладке листов из металлочерепицы и закреплению ее на несущем каркасе. Процесс укладки кровельного материала выполняется в несколько основных этапов:

1. Крепим на стропилах полотно гидроизоляции и забиваем контробрешеткой и досками обрешетки, выполняем установку креплений под желоба водостоков;
2. При наличии внутреннего излома пересекающихся скатов крыши перед укладкой основного слоя металлочерепицы устройство водоотвода ендова;
3. Укладываем по схеме и инструкции листы металлочерепицы;
4. Выполняем установку коньковых, карнизных и фронтальных защитных планок, зашиваем плоскость поднебесника и нижней части свесов кровли;
5. Устанавливаем элементы вентиляции, выполняем установку уголковых накладок в зоне примыкания к печной трубе и продухам, собираем системы снегозадержателей;
6. Выполняем устройство теплоизоляции и пароизоляции, зашиваем поверхность конструкции.

Совет! Учитывая огромный объем работы с саморезами при устройстве кровли, наиболее удобным будет заворачивать крепежные элементы с помощью шуруповерта с насадкой под регулируемое усилие заворачивания головки.

Выполняем установку обрешетки, гидроизоляции и элементов ендовы

Устройство кровли предполагает укладку металлочерепицы на обрешетку, чем шире доска, тем легче крепить металл. Начинаем установку с набивки планки на свесы стропил натяжной планки. От нее начинаем раскатывать полотнища гидроизоляции, если в конструкции крыши есть ендова, то укладку материала выполняем от деревянной планки на месте стыковки скатов. Предварительно необходимо уложить по желобу ендовы одно раскатанное полотнище гидроизоляции, как на схеме.

Полотно мембраны необходимо укладывать с нахлестом и обязательно проклеивать соединительной клеящей лентой СП-1. Это предотвратит поглощение теплоизоляционным слоем конденсирующейся влаги. Устройство гидроизоляции не должно иметь провисаний. Уложенные листы гидроизоляционной пленки закрепим гвоздями планки контробрешетки. Лучшее всего для устройства контробрешетки подойдут обработанные Тиккурилой сосновые бруски 50х60 мм. Поверх контрпланок установим горизонтальные доски обрешетки.

Устройство обрешетки напрямую зависит от периода волны металлочерепицы. Шаг установки доски должен совпадать с горизонтальными рядами впадин на листах кровельного материала. Листы металлочерепицы потребуется крепить без зазора к дереву обрешетки с помощью саморезов с головкой на силиконовой прокладке. Такое устройство обеспечит плотное и герметичное прилегание к доске.

Прежде чем перейти к укладке листов металла, необходимо выполнить устройство ендовы крыши. Угловое соединение усиливается двумя сбитыми под углом досками обрешетки, на которые укладывают внутренний желоб из металла, по нему и будет стекать дождевая и талая вода. Устройство собирают из отдельных секций и пришивают на доски обрешетки с перехлестом на 15-18 см и заливкой стыков герметиком. После устройства обоих скатов кровли металлочерепицей, поверх листов металла устанавливают верхнюю планку ендовы.

Устанавливаем листы металлочерепицы, выполняем устройство торцов и конька

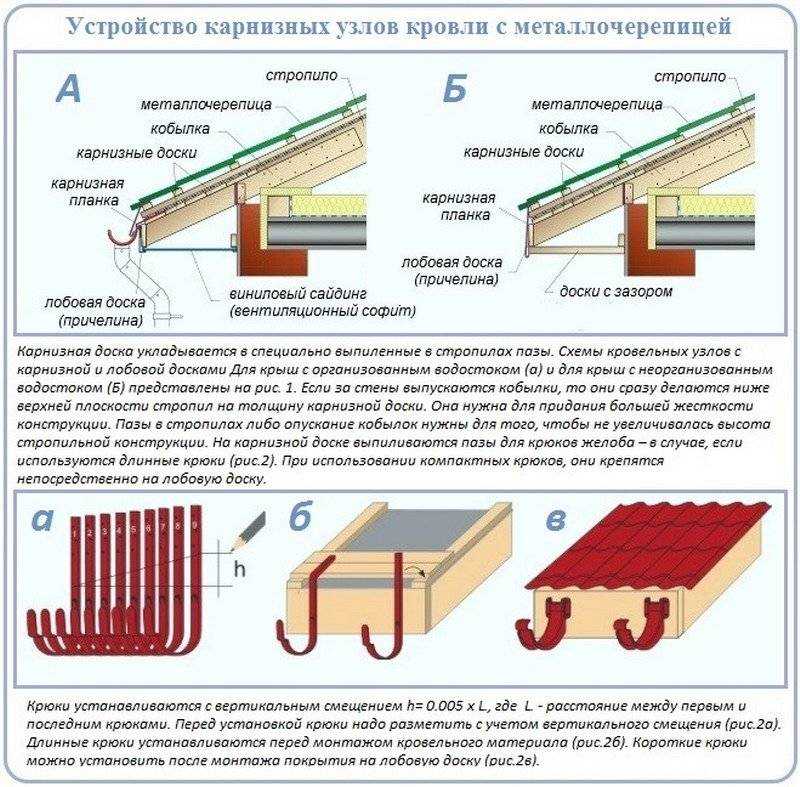

Перед установкой кровельного материала на карниз свеса набивают брус сечением 100х100 мм или пару досок 100х50 мм. На уложенный материал натягивают и запускают вниз нижний край первого полотна гидроизоляции. На брусе крепим крюки под навешивание желобов водосточной системы и навешиваем карнизную планку, закрывающую брус и предохраняющую затекание воды под скат кровли. На верхний край карнизной планки наклеим клеящую ленту и, вытянув нижний краешек гидроизоляционного материала, выполним установку его на ленту.

При устройстве кровли листы металлочерепицы чаще всего укладывают по конкретной схеме, предусмотренной проектом. Если выполнять укладку и устройство слева направо, каждый край следующего листа необходимо заводить под срез предыдущего. С выкладкой первых трех листов переходят к устройству верхнего ряда, далее к укладке следующих четырех-пяти штук. Зачастую, чтобы избежать перекоса в положении отдельных участков металлочерепицы, вдоль обрешетки натягивают тонкий капроновый шнур, по которому выполняют устройство и ровняют края.

Совет! Если возникает необходимость наступать на закрепленный металлический лист во время устройства кровли, делать это можно только в мягкой обуви, и тщательно выбирать точку опоры, чаще всего это впадина волны.

Крепеж саморезами выполняется в шахматном порядке, нижний край крепится в каждой волне кровельного материала. Далее устанавливаются торцевые планки, которые «пришиваются» саморезами через 50-60 см, соединение накладок выполняется с нахлестом в 50-60 мм.

Для устройства конькового узла потребуется подшить место соединения скатов крыши над прогонной балкой с помощью двух досок, на них будет опираться декоративная накладка, чаще округлой формы с заглушками. На торец накладки прикручивают саморезами заглушку и крепят на деревянной балке. Под продольные края коньковой накладки обязательно устанавливается уплотнитель с волнистой поверхностью, и выполняют крепеж саморезами через одну волну.

Устройство зоны примыкания и вентиляции

Пространство вокруг печной трубы требует повышенного внимания при монтаже, так как устройство крыши предполагает наличие достаточно большого зазора между стенкой трубы и металлическим листом, через который может подтекать влага. Щель закрывают с помощью уголковых накладок. Первой устанавливают накладку — фартук в нижней части дымовой трубы, под низ накладки заводят тонкий металл с отбортовками, называемый еще галстуком. Лист металла с бортами предназначен для отвода воды, поэтому он тянется вниз, до самого карниза крыши. Аналогичными накладками, но более простой формы закрывают боковые и верхнюю стенки.

Сборку вентиляционных систем можно выполнить на крыше из металлочерепицы своими руками, даже не имея специального опыта работы с выводами. Для этого размечают точку выхода трубы вентиляции и ножницами по металлу вырезают отверстие в кровле. На отверстие одевают резиновый уплотнитель и крепят фланцевое посадочное устройство, на которое в дальнейшем устанавливается вывод вентиляции помещений, подкрышного пространства или канализационных каналов.

Укладка теплоизоляции крыши из металлочерепицы своими руками

На завершающем этапе построения кровли выполняют утепление крыши с внутренней стороны покрытия. Для этого теплоизоляционные маты из базальтового или минерального волокна нарезают в размер пространства между стропильными балками и аккуратно, без деформации, укладывают между стропилами. На следующем этапе потребуется закрыть теплоизоляцию пароизоляционной мембраной. Чаще всего полотно изоляции распрямляют и пришивают к стропилам с помощью степлера и проклеивают стыки с помощью СП-1. Все устройство теплоизоляции закрывают листами из водостойкой 8-ми миллиметровой ОСБ. Стыки между листами тоже проклеивают соединительной лентой и покрывают алкидным защитным лаком для усиления водостойкости плиты.

Заключение

При обустройстве кровли большинство монтажных работ требует повышенной аккуратности, чтобы уменьшить риск повреждения наружной поверхности металлочерепицы. Все стыки необходимо уплотнять герметиком, а кромки разрезанного листа необходимо обязательно обрабатывать аэрозольной защитной краской, в противном случае уже через пару месяцев начнется интенсивная коррозия и ржавление.

• Виды крыш частных домов
• Как правильно крыть крышу шифером
• Как крыть крышу профнастилом своими руками
• Устройство кровельного пирога под профнастил

Основы проектирования металлической кровли

Особенности

Чак Ховард, PE Консультанты по металлическим крышам Опубликовано 01 октября 2020 г.

Металлическая кровля представляет собой элемент здания, требующий надлежащего проектирования, спецификации и детализации. Для этого проектировщик должен понимать отдельные части не только сами по себе, но и, что более важно, как все они работают вместе, чтобы дать зданию все преимущества системы металлической кровли. Поэтому проектировщики такой кровли должны быть знакомы со всеми характеристиками металлической кровельной системы, чтобы обеспечить профессиональный проект для этого важного элемента здания.

Металлическая крыша – это элемент здания, требующий надлежащего проектирования, спецификации и детализации. Для этого проектировщик должен понимать отдельные части не только сами по себе, но и, что более важно, как все они работают вместе, чтобы дать зданию все преимущества системы металлической кровли. Поэтому проектировщики такой кровли должны быть знакомы со всеми характеристиками металлической кровельной системы, чтобы обеспечить профессиональный проект для этого важного элемента здания.

Многие проекты сегодня пытаются использовать общую спецификацию или универсальный подход, оставляя многие важные детали с ограниченным конкретным описанием или без него. В то время как часто ограниченная спецификация без надлежащего описания по-прежнему дает правильно работающую систему металлической кровли, отсутствие правильно определенной и установленной металлической кровли является причиной № 1 проблем и / или отказов металлической кровли.

Использование следующих рекомендаций по спецификации охватывает наиболее важные элементы, необходимые для обеспечения практического и необходимого направления для полностью функционирующей металлической крыши.

Несущая система

Во-первых, необходимо отметить, что металлическая кровля является структурной системой. Сами панели, безусловно, необходимы для защиты внутренней части здания от непогоды, но они также должны собирать, распределять и противостоять природным силам, таким как ветер, дождь, снег, температурные перепады и т. д. Поэтому первым пунктом, который необходимо учитывать При выборе и спецификации металлической кровли необходимо убедиться, что выбранная система может противостоять всем силам природы, в то же время обеспечивая защиту от непогоды в интерьере. Ниже приведены две специальные публикации по проектированию, которые необходимо использовать при проектировании системы металлической кровли нежилого помещения в соответствии с действующими требованиями Международного строительного кодекса (IBC):

• ASCE 7-текущая публикация: Американское общество инженеров-строителей (ASCE) разработало публикацию под названием «Минимальные расчетные нагрузки для зданий и других сооружений» и имеет обозначение ASCE 7. В этом руководстве приведены сведения о ветровых, снеговых, сейсмических и других динамические нагрузки, которые конструкция должна выдерживать без разрушения. Что касается металлических крыш, он обеспечивает расчетные параметры для определения различных ветровых зон и расчетных нагрузок, связанных с этими конкретными областями. Эти нагрузки по нормам должны использоваться при определении конструктивных требований к металлической кровельной системе.
• ASTM E-1592: Текущая версия IBC требует, чтобы система металлической крыши была спроектирована так, чтобы соответствовать условиям нагрузки UL 90 или ASTM E-1592. В то время как испытания UL 90 подходили для крыш до разработки стандартов ASTM E-1592 в начале 2000-х годов, только процедуры, связанные с испытанием ASTM E-1592, позволяют проектировщику определить расчетные ветровые нагрузки, которым можно противостоять во всех различные области ветровой нагрузки конкретной металлической крыши, определенные оценкой ASCE 7. Поскольку эти оценки включают структурные расчеты, в спецификациях должно быть указано, что их должен выполнять профессиональный инженер, имеющий лицензию штата, в котором будет установлена ​​крыша.

Кровельная панель Тип

Существует множество конфигураций панелей, толщин, покрытий и деталей, доступных для металлических крыш. Наиболее распространенной для нежилого проекта является система со стоячим фальцем, которая, как правило, включает ряд металлических листов с плоской поверхностью с вертикальными швами (стоячие фальцы), которые позволяют соединять отдельные панели друг с другом в полевых условиях. Конфигурация этих швов может варьироваться, но конечным результатом всегда должна быть сплошная стальная поверхность, непроницаемая для проникновения воды.

Кроме того, крепление этих панелей в швах должно быть спроектировано с помощью непрерывных или отдельных зажимов, которые соединяют металлические панели с нижней конструкцией таким образом, чтобы удовлетворялись конструктивные требования, описанные выше. Крепление этих зажимов должно выполняться под поверхностью металлической кровли и обеспечивать необходимое тепловое перемещение панелей кровли. Должна быть указана только панельная система, которая была испытана в соответствии с процедурой ASTM E-1592 и которая может конструктивно противостоять расчетным нагрузкам, разработанным с использованием производства ветровой нагрузки ASCE 7.

Поскольку окончание кровельных панелей является основным местом утечек крыши, они должны быть специально определены в процессе проектирования крыши. Существуют две различные основные конструкции: гидрокинетическая и гидростатическая.

• Гидрокинетическая: Гидрокинетическая крыша направляет большую часть воды по своей поверхности за счет кинетических (движущихся) сил гравитации. Этот тип крыши не требует полной водонепроницаемости швов или торцов панелей и, следовательно, требует использования водонепроницаемой подложки, чтобы полностью противостоять любому проникновению воды. Металлическая панель просто обеспечивает покрытие подстилающего слоя, как это делает черепица.

Несмотря на то, что многие производители и ассоциации предлагают минимальный уклон крыши от 3:12 до 4:12, критические участки, такие как ендовы, бордюры и карнизы, уязвимы и восприимчивы к проникновению воды. Этот тип металлической кровли следует выбирать только в том случае, если учтены все конкретные условия, и наличие воды под стальной поверхностью в определенных местах может быть полностью устранено с помощью подстилающего слоя и, следовательно, является приемлемым.

• Гидростатическая: Гидростатическая крыша удерживает всю воду на внешней поверхности и поэтому не требует использования водонепроницаемого подстилающего слоя. Он предназначен для предотвращения попадания стоячей и/или струйной воды во внутреннее пространство в течение необходимого времени и до тех пор, пока влага не исчезнет.

Основным принципом для швов, ендов и карнизов, связанных с этим типом системы, является постоянная герметизация этих областей. Используйте либо герметик между металлическими элементами, закрепленными герметизирующей застежкой, либо обжимайте шов, чтобы навсегда предотвратить любое дифференциальное движение между задействованными металлическими поверхностями.

Только указание металлической кровли со скрытым креплением устраняет проблемы выворачивания крепежа и/или удлинения отверстия крепежа. Все сквозные крепления должны находиться в неподвижных местах и ​​в местах примыкания, где обоим компонентам элементов примыкания разрешено двигаться вместе.

Наконец, введение головок крепежных элементов из цельного цинка или нержавеющей стали, окрашенных порошковой краской в ​​тон поверхности металлической крыши, а также герметизирующих шайб, которые могут быть полностью заключены в вогнутую шайбу, прикрепленную к головке крепежного элемента, что обеспечивает практически невидимое система крепления.

Гарантии

Большинство архитектурных нежилых металлических кровельных систем имеют заводскую окраску. Используйте только систему, сравнимую с системой Kynar, на которую распространяется как минимум 20-летняя полная гарантия на краску.

Что касается гарантии водонепроницаемости, убедитесь, что срок действия гарантии и общая ответственность производителя указаны в спецификациях. Кроме того, убедитесь, что требуются проверки производителя, и что окончательная гарантия не будет исключать качество работы подрядчика. Гарантии производителя должны быть необходимы для того, чтобы продукт был включен в спецификацию, но они должны быть проверены спецификатором, чтобы убедиться, что они предназначены для конкретной работы и соответствуют требованиям спецификаций.

Система металлической кровли представляет собой конструкционный строительный элемент, который при правильном проектировании и установке будет служить столько же или дольше, чем другие строительные элементы. Однако он не может спроектировать или установить сам без компетентной спецификации и профессиональной установки. Ответственность проектировщика заключается в обеспечении того, чтобы эти два критически важных элемента были полностью отражены в спецификациях, а также в соблюдении общих требований во время установки.

Успешный проект металлической кровли всегда начинается с профессиональной и полной спецификации и заканчивается металлической крышей, соответствующей этим спецификациям. Убедитесь, что это происходит на всех проектах металлических крыш, чтобы в результате получилась долговечная, эстетически приятная и герметичная крыша.

---

Chuck Howard, PE, Metal Roof Consultants, Cary, NC, член Зала славы металлоконструкций, частый автор и докладчик по вопросам металлических кровель, а также лидер в отрасли металлических кровель. более 30 лет.

Пошаговое руководство (2023)

Опубликовано Northface Construction

Пытаетесь научиться монтировать металлическую кровлю?

Домовладельцы всегда ищут способы сэкономить деньги и энергию, одновременно улучшая внешний вид своего дома. Установка металлической кровли — один из лучших способов сделать и то, и другое! Это руководство «Сделай сам» расскажет вам, как установить металлическую кровлю в собственном доме в 2023 году!

Преимущества установки металлической крыши:

Существует множество причин, по которым домовладельцы выбирают металлические крыши вместо стандартной битумной черепицы или других кровельных материалов. Металлические крыши имеют один из самых высоких показателей рентабельности инвестиций, которые вы можете получить за счет улучшения долговечности, долговечности и красоты.

В то время как другие кровельные материалы могут терять свою ценность по мере старения, металлические кровли имеют долгосрочные преимущества, в том числе: Материал для вашей кровли. Металлические крыши часто рассчитаны на срок службы до 50 лет и дольше, в зависимости от типа используемого металла, благодаря их высокой устойчивости к огню, граду, ураганам и другим стихийным бедствиям, которые могут повредить вашу крышу. По сравнению с битумной черепицей или древесной стружкой, металл также имеет гораздо меньший риск проникновения воды.

Легкий

Некоторые кровельные материалы премиум-класса, такие как черепица и бетон, могут увеличить вес конструкции вашего дома — до 750–900 фунтов на квадратный метр. Этот дополнительный вес может нанести ущерб структурной целостности вашего дома и может вызвать проблемы в будущем. С другой стороны, вес металла составляет всего от 50 до 150 фунтов на квадратный метр, что намного легче, снижает вес вашего дома и упрощает его установку.

Долговечность

Металлические кровли служат до 50 и более лет. Это долгосрочное вложение окупается со временем, давая вам невероятную отдачу от инвестиций. Если вы инвестируете в металлическую крышу на раннем этапе после покупки дома, вам не только никогда не придется беспокоиться о своей крыше, но и у вас будет главное преимущество в будущем.

Низкие эксплуатационные расходы

Для домовладельцев, которые ищут крышу, которую можно «установить и забыть», металлические кровли предлагают одни из самых низких требований к обслуживанию среди всех кровельных материалов. Их невероятная долговечность позволяет сократить расходы на техническое обслуживание и повысить способность противостоять граду, ветру и грозе без особого обслуживания.

Энергоэффективность

Металлические крыши — один из самых энергоэффективных и устойчивых вариантов для вашего дома. Это отличный теплоизолятор, поэтому летом в доме будет прохладно, а зимой тепло. Эта дополнительная изоляция помогает вашей системе отопления, вентиляции и кондиционирования воздуха не работать слишком интенсивно для поддержания температуры в вашем доме, экономя вам еще больше денег в долгосрочной перспективе.

Огнестойкий

Если противопожарная защита является для вас главным приоритетом, металлическая кровля является идеальным вариантом, поскольку она обладает естественной огнестойкостью. Металлические крыши сертифицированы по огнестойкости класса А (максимально возможная оценка), что означает, что они имеют один из самых низких индексов распространения пламени.

Возможность получения скидок

Многие страховые компании предлагают скидки на страховые взносы домовладельцев, если вы устанавливаете металлическую крышу, потому что она огнеупорна и уменьшает ущерб от ветра во время штормов или ураганов. Это экономит деньги вам и страховой компании, поэтому выигрывают все.

Инструменты и материалы, необходимые для устройства металлической кровли

Если вы хотите установить металлическую крышу, вам понадобятся специальные инструменты и материалы, чтобы выполнить работу правильно. Это, конечно, общий список для начала работы, но если у вас нет всех этих инструментов под рукой, лучше всего нанять профессионала.

Требуемые материалы:

• Металлические листовые панели или черепица
• Подложка
• Мигает
• Желоба и водостоки
• Коньковые заглушки
• Крепеж или металлические кровельные гвозди
• Привязной ремень
• Лестница или леса

Необходимые инструменты:

• Отвертки для крепежа
• Ножницы или ножницы по металлу
• Шагомер
• Дрель с насадкой для резки металла (при резке панелей)
• Кровельная лопата или монтировка
• Ножовка

Типы металлической кровли

Существует множество различных типов металлической кровли, которые различаются как по материалу, так и по стилю. В зависимости от типа металлической кровли, которую вы выберете, могут быть значительные различия в цене, монтаже и обслуживании.

Пять типов металла, часто используемых для кровли, включают:

Олово

Жестяные крыши изготавливаются из рулонных листов олова и обычно укладываются в виде полос или черепицы.

Оцинкованная сталь

Наиболее распространенным типом металлической кровли является оцинкованная сталь, которая является легким и доступным вариантом для домовладельцев, которые хотят установить свою собственную крышу.

Цинк

Цинк — еще один металл, обычно используемый для крыш. Перед установкой его часто оцинковывают для дополнительной защиты от непогоды и огнестойкости от повреждений, вызванных угольками или пламенем.

Алюминий (или медь)

И алюминий, и медь дороги, но они обладают большой долговечностью — некоторые типы этих металлов при определенных обстоятельствах могут прослужить до века.

Алюминий, плакированный медью

Покрытие любого типа кровли медью сделает ее более долговечной, поскольку этот материал служит дольше, чем другие доступные варианты, а также придает привлекательность вашей конструкции.

Три стандартных варианта металлической кровли:

Фальцевая

Металлическая панель со стоячим швом представляет собой бесшовную конструкцию, обеспечивающую исключительную долговечность и хорошую изоляцию для вашего дома, и устанавливается путем сварки горизонтальных панелей вместе.

Модульные панели

Модульные металлические панели устанавливаются путем врезания панели в раму из оцинкованной стали для обеспечения герметичности.

Гофрированные панели

Гофрированные металлические панели устанавливаются путем прикрепления их к жесткому основанию с помощью гвоздей, винтов или скоб.

Как установить металлическую кровлю

Как видите, существует так много различных вариантов металлической кровли, но все они имеют общие преимущества долговечности, долговечности и повышения привлекательности. Установка металлической крыши — отличный вариант, и ее можно сделать самостоятельно, выполнив несколько ключевых шагов. Вот важное пошаговое руководство по установке вашей новой металлической кровли.

Тщательно измерьте крышу

Прежде чем покупать материалы, убедитесь, что металлическая кровля подходит для вашего дома. Это проще всего сделать, если вы измерите пространство и сделаете замеры перед покупкой панелей или черепицы. Но как только вы узнаете, какой размер материала покупать (в дюймах), имейте в виду, что не все металлы имеют стандартные размеры, поэтому на всякий случай хорошо иметь немного больше.

1) Измерьте высоту вашей крыши

Измерьте вашу крышу, чтобы определить, сколько панелей необходимо для установки. Некоторые металлические крыши поставляются с предварительно нарезанными длинами, но если нет, вам понадобится какое-то измерительное устройство, такое как точный критерий, измерительная лента, система мела и линии или лазерный нивелир. Для достижения наилучших результатов обязательно используйте лестницу, чтобы вы могли получить точные измерения.

2) Измерьте длину вашей крыши

Как только вы узнаете, сколько панелей необходимо для установки, измерьте длину вашей крыши и закажите это количество в панелях или черепице. Начните с одного конца и снимите показания сверху вниз с помощью измерительной ленты, чтобы измерить правильно. В этот момент измерьте расстояние до противоположного конца и сложите эти два измерения, чтобы получить общую длину.

3) Измерьте уклон вашей крыши

Другим важным числом, которое вам необходимо знать, является уклон — это относится к тому, насколько крутой уклон у вашей крыши, или, другими словами, ее наклон, измеренный от горизонтальной плоскости. Шаг, который вы хотите, будет зависеть от типа металлической кровли, которую вы покупаете, потому что более крутой шаг означает, что для установки требуется больше материала.

Приобретение всех материалов и инструментов

После того, как вы измерили свою крышу, следующим шагом будет приобретение всех материалов и инструментов, необходимых для установки. Опять же, обратитесь к нашему списку инструментов и материалов выше, но теперь вы будете более точно знать, сколько материалов вам нужно приобрести, исходя из размеров вашей крыши.

Металлические кровельные листы: они обычно доступны в трех длинах (30″, 24″ или 16″) и могут быть приобретены либо в виде листов, либо в виде предварительно нарезанных отрезков.

Металлическая кровельная черепица: они бывают разной ширины (от 12 до 24 дюймов) и имеют вариант круглой формы, используемый на крутых склонах.

Оцинкованные стальные рамы: Эти рамы доступны в различных размерах и устанавливаются в первую очередь для поддержки металлических панелей.

Удаление старой крыши

Теперь вы готовы снять старую крышу. В зависимости от того, как он был установлен, это может быть так же просто, как удаление шурупов или гвоздей и вытягивание черепицы. Однако, если ваша нынешняя крыша представляет собой конструкцию со стоячим фальцем (для чего требуется сварка), вам нужно будет прорезать некоторые панели, прежде чем вы сможете снять их с крыши.

Ремонт любых структурных повреждений

После того, как вы сняли старую крышу, пришло время установить новую раму на место. Если есть какие-либо структурные повреждения или усиление, которое должно произойти, это должно быть сделано в первую очередь. Это обеспечит прочную основу для крепления металлических панелей или черепицы и их закрепления с помощью гвоздей, шурупов или скоб (в зависимости от типа материала, который вы устанавливаете).

Установка капельницы

После того, как вы установили раму, пришло время установить капельницу. Кромка для капель — это полоса металла, которая обрамляет любые швы между панелями крыши и предотвращает просачивание воды через щели в материале или стекание на стены ниже.

Установка металлических панелей или черепицы

Теперь можно приступать к установке металлических панелей или черепицы. Для этого сначала прикрепите полосы оцинкованного стального каркаса к краю крыши для устойчивости, а затем используйте гвозди, винты или скобы (в зависимости от типа), чтобы закрепить их на месте, прежде чем переходить к следующему ряду материала.

Если вы монтируете металлическую черепицу, вам необходимо установить привинчиваемые кронштейны. Они помогают сохранить форму крыши в безопасности, а также прикрепляют любые предварительно нарезанные отрезки, которые могут быть доступны (избавляя вас от измерения каждой части отдельно).

Завершение с заглушками конька и желобами

Наконец, вы можете закончить, установив заглушки конька и желоба. Коньки конька представляют собой металлические или пластиковые панели, которые проходят вдоль самого верхнего края крыши, чтобы защитить ее от повреждения водой. В то же время желоб — это система для отвода стекающей дождевой воды от фундамента вашего дома. Это будут последние штрихи, которые придадут вашей новой крыше красивые четкие линии и отсутствие открытых швов или краев.

Лучший способ установки металлической кровли

Установка металлической кровли может быть сложной задачей, если вы не знаете, что делаете, но, к счастью, это не так уж сложно для домовладельцев, которые готовы потратить немного времени и усилий на проэкт.
