Конструкция из профиля: Правила создания каркаса для перегородок и потолков

Профиль для гипсокартона: краткий ликбез от

Отделка гипсокартоном последнее время получила широкое распространение. При работе с этим материалом в большинстве случаев не обходится без каркаса. Каркас состоит из разного типа профилей, различия между ними часто вызывают вопросы. В этой статьи мы рассмотрим основные виды профилей и других элементов конструкции для монтажа гипсокартона.

Виды профилей

Направляющий профиль для перегородок прикрепляется к стенам, полу и потолку при создании каркаса для перегородок и при обшивке стен. Обозначается буквенным сочетанием UW или в русской классификации – ПН. Профиль имеет П-образную форму, в него вставляют стоечный профиль или другой направляющий профиль при примыкании к стенам.

Профиль UW (ПН)

Направляющий профиль для потолка выполняет ту же функцию, как и профиль UD, только используют его для создания подвесных потолочных конструкций. Обозначается он буквами UD, в русской маркировке – ППН. Профиль также используют для создания каркасных конструкций или для обшивки стен.

Профиль UD (ППН)

---

Потолочные профили часто используют для создания различных интерьерных элементов и обшивки стен, но для создания перегородок их использовать нельзя, так как их боковая сторона не подходит для крепления листов гипсокартона. Подробнее про ошибки при создании каркаса под гипсокартон читайте в статье «6 ошибок при монтаже каркаса для гипсокартона»

---

Стоечный профиль имеет обозначение CW или ПС. Стойки используют для усиления конструкции каркаса перегородок. На него можно крепить гипсокартон с двух сторон, это отличает его от потолочного профиля. Он различается по размерам сторон и по длине. Профиль CW вставляют в профиль UW. В результате этого получается обрешетка, к которой крепят гипсокартон.

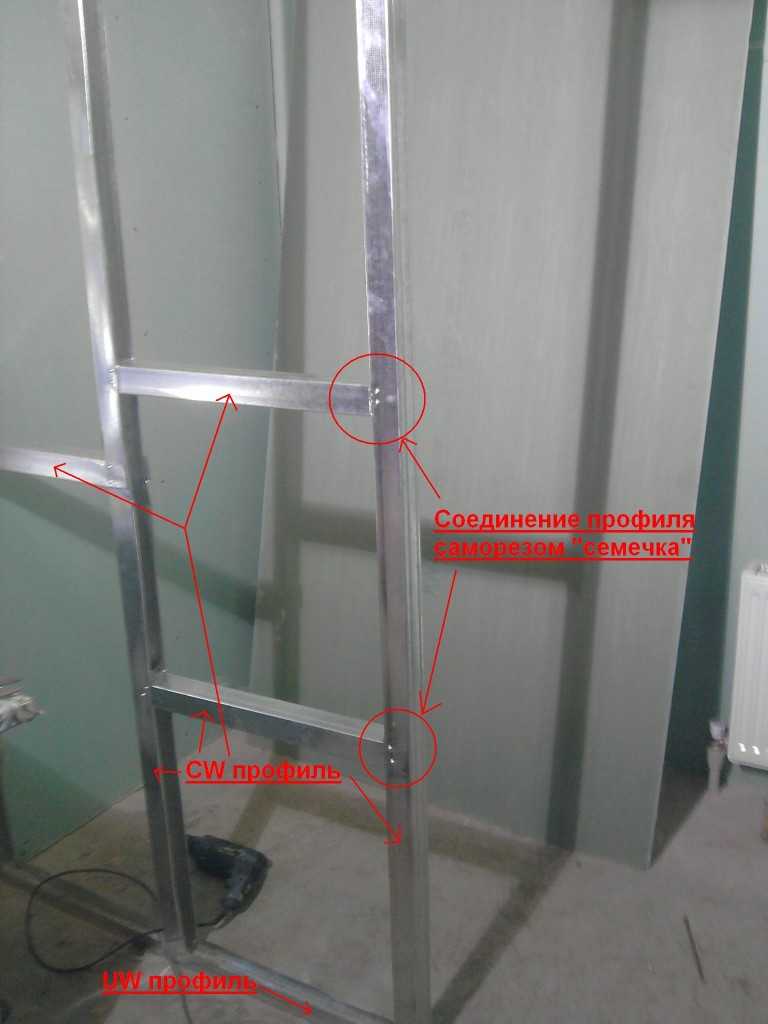

Профиль CW (ПС) для перегородок и обшивки стен.

Потолочный профиль обозначается буквами ПП (CD). Его используют для создания подвесных потолков, потолочный профиль еще называют несущим. Его вставляют в направляющие и крепят на прямых или анкерных подвесах. Также этот вид профиля подходит для обшивки стен и создания декоративных конструкций из гипсокартона.

Профиль CD (ПП)

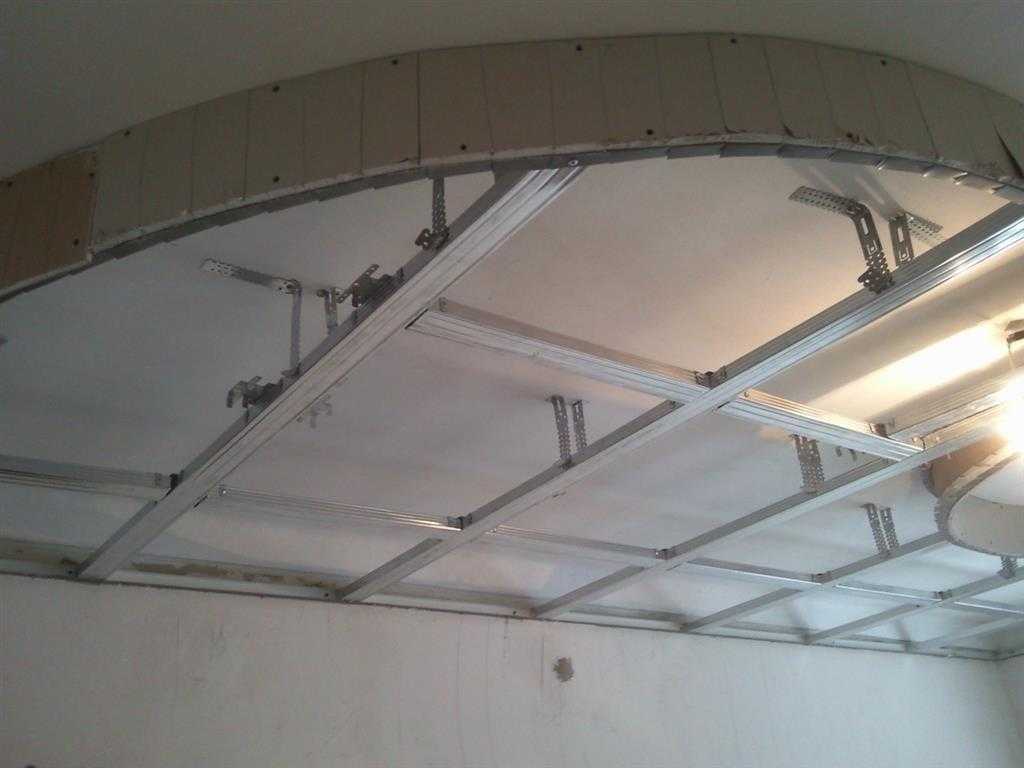

Соединение профилей при монтаже потолка.

Использование потолочного профиля для обшивки стены.

Арочный профиль – еще один элемент, который используют для обшивки стен и перегородок, его применяют для создания арок в дверных проемах. Конструкция обычно зависит от конкретного производителя и применяется он реже, чем вышеперечисленные.

Крепежные элементы

Прямой подвес – самый распространенный крепежный элемент. Его используют для установки подвесного потолка и для прикрепления облицовки из ГКЛ к стене в тех случаях, когда для стоек использован потолочный профиль. Длина подвеса обычно не превышает 12 – 12,5 см, поэтому толщина потолка или обшивки должна быть не больше этой величины.

Прямой подвес.



Анкерный подвес используют в ситуациях, когда толщина потолка или обшивки превышает 12,5 см. Иногда анкерный подвес называют подвесом с тягой, потому что он состоит из двух элементов, самого крепежа и тяги, перемещение которой по вертикальной оси позволяет изменять высоту потолка.

Анкерный подвес (подвес на тяге)

Изменение высоты анкерного подвеса, позволяет изменять высоту потолка.

Удлинитель позволяет увеличить длину потолочного профиля, он вставляется в конец одного элемента и в начало другого.

Соединительные элемент, удлиняющий потолочный профиль.

Удлинение потолочного профиля

Одноуровневый соединитель за свою форму получил у строителей название «краб». Этот элемент объединяет несущий потолочные профили с вспомогательными.

Одноуровневый соединитель (краб).

Использование одноуровневого соединителя для потолочных конструкций.

Двухуровневый соединитель тоже используется для объединения потолочных профилей, при этом он соединяет их не на одном уровне, а на двух, из-за этого увеличивается толщина потолка, но получается меньше резаных элементов.

Двухуровневый соединитель

Трудности перевода

Разделение профилей на виды часто путают из-за разных обозначений: русского и европейского. Если с русским все понятно – ПП – потолочный профиль, ПН – профиль направляющий, то с европейским все сложнее. В маркировках UD, CD, CW, UW первая буква обозначает форму профиля. U – направляющий, С – с-образный. D – Decke (потолок), W – Wand (стена).

Размеры

Еще один важный параметр для профилей гипсокартона. Чтобы стоечный профиль вставился в направляющий у них должна быть одинаковая ширина. Можно встретить следующие обозначения: ПС 75/50, это означает, что ширина профиля 75, а боковая стенка 50. Такому профилю нужна направляющая ПН 75/40.

Установка стоечного профиля в направляющий.

Для формирования каркаса важна еще и толщина стали, она бывает от 0,3 до 0,7 мм. Каркасы, испытывающие серьезные нагрузки (потолки, перегородки), лучше делать из более толстого профиля.

---

Профили изготавливают из оцинкованной стали, покрытие из цинка защищает металл от коррозии. Повреждение покрытия может привести к появлению ржавчины во влажных помещениях. Про другие ошибки, связанные с монтажом гипсокартона, читайте в статье «10 ошибок при монтаже гипсокартона».

---

Внешний вид	Название элемента	Европейское обозначение	Русское обозначение	Область применения	Размеры (мм)
	Направляющий профиль для перегородок	UW	ПН	перегородки, обрешетки для обшивки стен	50/40 75/40 100/40
	Стоечный профиль	CW	ПС	перегородки, обшивка стен	50/50 75/50 100/50
	Потолочный профиль	CD	ПП	подвесные потолки, обшивка стен, конструкции из ГКЛ	60/27
	Потолочный направляющий профиль	UD	ППН	подвесные потолки, обшивка стен, конструкции из ГКЛ	28/27
	Прямой подвес	–	–	подвесные потолки, обшивка стен с использованием потолочного профиля	120
	Анкерный подвес	–	–	подвесные потолки	–
	Удлинитель	–	–	подвесные потолки, обшивка стен с использованием потолочного профиля	–
	Одноуровневый соединитель	–	–	подвесные потолки	–
	Двухуровневый соединитель	–	–	подвесные потолки	–



Как выбрать профиль для гипсокартона: тонкости подбора

Если вы хотите своими руками заниматься монтированием различных конструкций из гипсокартона (подвесных потолков, арок, перегородки, ниш и т. д.), вам необходимо прежде всего научиться разбираться в профилях, которые используются для создания каркаса под гипсокартон.

Выбор данного материала следуют делать правильно и обоснованно, чтобы возведенная конструкция точно соответствовала возлагаемым на нее нагрузкам.

Содержание

• 1 Величайший ассортимент
• 2 Параметры каркасных элементов
• 3 Монтаж каркасных элементов
• 4 Конструирование устройств

Величайший ассортимент

На современном строительном рынке профиль для гипсокартона может быть самым разнообразным. Здесь выбор необходимо делать на основании требований монтируемой конструкции. Так как для перегородки, потолка или арки нужны совсем разные профиля.
Профиля для гипсокартона отличаются по следующим параметрам:

• предназначению;
• внешнему виду;
• размеры (толщина).

Выбор нужного профиля требует учитывать все эти параметры. Только тогда вы все сделаете правильно и купите только необходимые каркасные элементы.

Также профиля для формирования каркаса под конструкцию из гипсокартона бывают следующих видов:

• направляющий для применения на потолке ПНП/UD;
• потолочный профиль ПП/CD;
• стоечный профиль ПС/CW;
• направляющий профиль ПН/UW.
• угловой профиль. Используется при создании арки или фигурной перегородки.
• маячковый профиль. Применяется для выставления по уровню поверхности с целью создания ровной стены.

Разные профиля

Первые четыре вида являются основными, а остальные – вспомогательными.
Как видим, выбор достаточно велик. Поэтому перед тем как идти в магазин за покупной, необходимо четко знать, какой профиль вам будет нужен в каждой конкретной ситуации.
Выбирать нужно только те виды каркасных элементов, которые вам точно понадобятся. Так вы сэкономите деньги и значительно упростите себе задачу по монтажу перегородки, арки или любой другой конструкции.

Пояснение аббревиатур

Для человека, который решил сделать всего лишь перегородки или другие конструкции из гипсокартона, аббревиатуры профилей не говорят ничего, в отличие от специалистов строительного дела. Правильно выбрать нужный профиль без помощи продавцов возможно только при понимании значений этих символов. Рассмотрим самые встречаемые из них:

CB-50

• ПП60 или CD-60 – это профиль для потолка. Наиболее популярный вид каркасного элемента. Представляет собой основу любой потолочной обрешетки. Также используется при конструировании разнообразных встроенных конструкций и перегородки. Из него можно сформировать изгибы и фигуры, поэтому он считается отличной заменой арочному профилю, который стоит гораздо дороже. Считается универсальным;
• ПН27 или UD-27 – потолочный направляющий профиль. Также широко используется в строительстве. Обладает прекрасными гнущимися свойствами;
• CW-50 – стоечный основной элемент. Используется для монтажа легких конструкций. Также с его помощью можно собирать перегородки. На практике используется редко, так как требует частого шага при креплении;
• CW-75 и CW-100 – по сути напоминают CW-50. Более качественный CW-100. Используются гораздо чаще, чем предыдущий вариант. Как правило, из него строят перегородки;
• UW-50 – представляет собой направляющий элемент, применяемый для CW-75 и CW-100. Используется для выставления стоечных профилей в одной плоскости. Является основой для каркаса при обшивке стен гипсокартонными листами.

Профиля



Зная расшифровку этих аббревиатур, вы будете точно знать, какой тип профиля необходим в каждой конкретной ситуации при работе с гипсокартоном.

Параметры каркасных элементов

Вышеприведенная информация является очень существенной. Но здесь имеется еще один не менее важный «подводный камень», на котором можно не только споткнуться, но и потонуть. И этим «камнем» является толщина каркасного элемента.

Обратите внимание! Покупайте металлопрофиль только необходимой толщины. Данный параметр определяется тем, какая необходима прочность и жесткость конструкции. Для чисто декоративных конструкций можно использовать не очень толстые элементы. А вот массивные конструкции, такие как шкаф, перегородки с множеством ниш требуют применения элементов с большей толщиной.
Современные металлопрофиля по толщине бывают трех основных видов:

• толщина 0,4 мм. Считается наиболее «слабым», поэтому он не используется при сборке масштабных и крупногабаритных конструкций из гипсокартона. При креплении таких элементов саморезы в них очень часто просто прокручиваются;
• толщина 0.45 мм. Считается «золотой серединой». Он уже вполне может использоваться для обрешетки стен, потолка и дальнейшей установки на него гипсокартона;
• толщина от 0.55 мм. Самый дорогой и «серьезный» профиль. Применяется для установки сложных стеновых устройств, а также для сборки конструкции, на которую предполагается большая нагрузка.

Толщину металлопрофиля следует выбирать исходя из того, что вы планируете делать из гипсокартона: арку, перегородки, ниши, потолочные конструкции или просто обшить стены.

Монтаж каркасных элементов

Прямой подвес

Мало просто выбрать материал. Нужно его еще правильно установить. Для установки металлопрофилей существует несколько вариантов крепежных систем.
В перечень крепежных систем в данном случае входят:

Обратите внимание! Вместо данного удлинителя можно использовать UD-27. Для состыковки деталей используют размеры 20 см и больше.

• соединитель-краб одноуровневый. Соединяет элементы каркаса под углом в 90 градусов. Считается крепежной системой для потолочных конструкций. Элементы закрепляют с помощью саморезов. Также может был заменен на UD-27;
• двухуровневый соединитель. С его помощью образуют Т-образные сочленения в месте подхода к стене;
• подвес с зажимом и тягой. Применяется при формировании растровых потолков. Его использование приводит к значительному занижению уровня потолка. При этом занижение может забрать целый метр! Но на один такой подвес может приходиться до 25 кг веса.

Разбираясь в том, где и какой тип крепления нужно использовать, вы легко сможете выбрать не только крепежную систему, но и металлопрофиля для создания любых по сложности конструкций из гипсокартона.

Конструирование устройств

Из гипсокартона, при использовании различных типов каркасных элементов и крепежных систем, можно без проблем собрать любое устройство. Чаще всего из гипсокартона выравнивают стены, делают монтаж потолочной конструкции, а также собирают перегородки.

Рассмотрим, что нам понадобиться при формировании каркаса для перегородки.
Подобную конструкцию можно сконструировать с помощью следующих элементов:

• направляющие профиля. Они будут выступать в роли несущих элементов;
• стоечные профиля. Применяются с целью усиления прочности и жесткости возводимой конструкции. Кроме этого из них формируют ниши или полки.

Такие элементы нужны, если конструкция простая и не содержит в себе сложных фигурных компонентов. Очень часто с помощью перегородок разграничивают пространство на определенные зоны. Они часто выполняются как декоративные элементы интерьера. Для их создания необходимо применение арочных гибких металопрофилей, который смогут сформировать нужную фигуру.

Как видим, большое разнообразие рынка строительных материалов может привнести сумятицу при покупке каркасных элементов для дальнейшей обшивки гипсокартонными листами. Поэтому перед походом в магазин обязательно определитесь с тем, что вам нужно. Это значительно сэкономит вам время, деньги и облегчит ваши работы по монтажу.
