Виды свай – классификация свайных фундаментов

К возведению здания необходимо подходить обдуманно. Особенно это касается выбора типа основания свай с учётом грунта. В Санкт-Петербурге часто встречаются заболоченные участки, торфяники, почвы, на которых преобладают грунтовые воды и действует морозное пучение. Именно здесь уместно использование свайно-винтового фундамента. Он станет надёжной основе даже на сложном грунте.

Применение свайного фундамента

Конструкция представляет основание, выполненное из опор, расположенных вертикально в грунте, они объединены ростверком. Обвязка часто изготавливается в виде монолитной ленты из железобетона. В случае лёгких строений используются балочные системы из металла и бруса. Сваи для фундамента необходимы при строительстве частных домов и коттеджей, возводимых на подвижных почвах. Это болотистые грунты и торфяники. Конструкция уместна на участках, где наблюдаются высокие показатели грунтовых вод. Поэтому винтовые сваи под фундамент рекомендуется применять в следующих случаях:

• слабый грунт;
• участки, которые находятся рядом реками, озёрами и иными водоёмами;
• важность возведения здания за короткий период;
• желание снизить затраты на строительстве.

Преимущества и недостатки

Достоинство свайного фундамента – низкая цена. Если сравнивать с ленточным основанием, то разница может достигать от 20 до 50 процентов в сравнении с аналогами из иных материалов. Сваи под фундамент не требуют выполнения большого объёма земляных работ. Экономия обеспечивается малых расходом основных материалов — арматуры и бетона. К другим достоинствам свайного фундамента относятся:

• монтаж выполняется за 1–2 дня;
• делать работы по выравниванию рельефа участка не нужно;
• вкручивание свай выполняется при разной погоде;
• не нужно производить масштабные земляные работы.

Однако у него есть и недостатки:

• Препятствием станут скалистая местность, а также участки, где преобладает каменистый грунт, имеются твёрдые известняковые прослойки.
• ограничения по весу здания. Сваи под фундамент дома уместно в случае, если постройка будет из сравнительно лёгких материалов;
• если при буронабивных работах или завинчивании стальных свай СПб допускаются ошибки, то это может привести к повреждению защитного покрытия. В результате металлические элементы будут ржаветь.

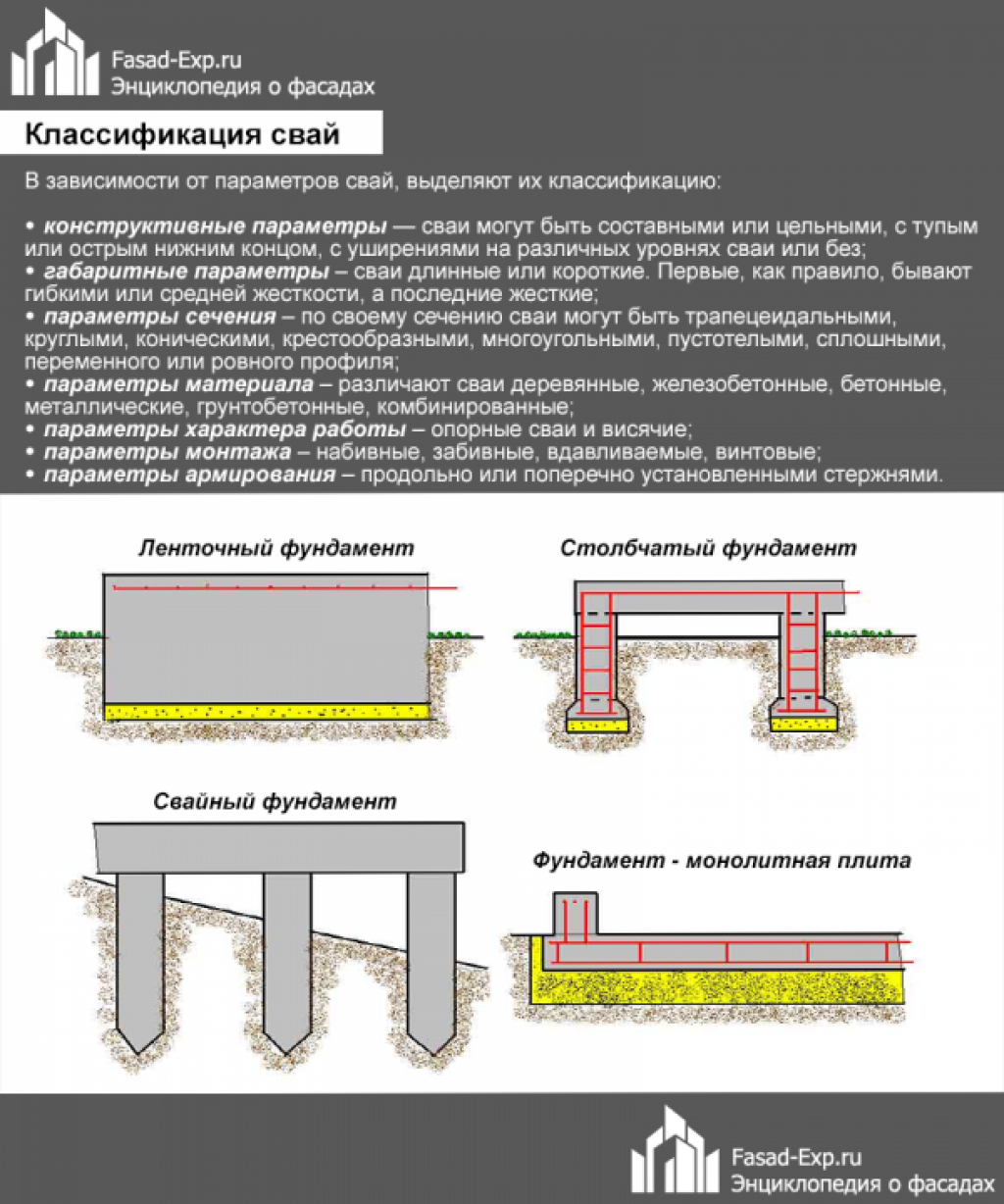

Виды свай

Перед строительством сооружения проводят геологические изыскания для определения с типом свайного фундамента. Он может различаться по габаритам, глубине погружения, а также частоте нахождения опор. Виды свай различаются по ряду параметров:

• материалы. Сваи изготавливают из бетона, металла, дерева. Часто применяются комбинация материалов, которые сочетают несколько свойств. Они выделяются более прочными и долговечными характеристиками;
• несущие нагрузки. Бывают сваи-стойки и сваи, висящие в грунте;
• способу погружения: забивные, винтовые и буронабивные. Нюанс первых в том, что они производятся на железобетонной основе. Их забивают в грунт. Буронабивные — формируются из бетона заливкой отверстий необходимого диаметра, которые предварительно пробурены в почве. Винтовые – изготавливают из стальных труб с приваркой лопасти для последующего ввинчивания в грунт.

Основание на винтовых сваях

Фундаменты этого вида часто применяются для сравнительно лёгких построек небольшой этажности. В особенности этот факт касается каркасников и деревянных сооружений. Сваи изготавливаются в виде труб из металла, которые внешне похожи на саморезы. Технология предполагает их вкручивание в грунт. Этому способствует наконечник сваи с лопастью, который крепится на ствол.

К достоинствам фундамента относится невысокая цена, возможность установки без применения спецтехники, в том числе использование в условиях подвижного грунта и мерзлоты. Есть и минусы, в числе которых недолговечность и невозможность использования для тяжело нагруженных зданий.

Использование только свай без дополнительных оснований не гарантируют появления деформаций. Поэтому, чтобы дом не перекосился или не возникло иных проблем, необходимо сооружать обвязку винтовых свай. Соединённые между собой столбы обеспечивают прочный и надёжный фундамент, который сможет выдержать будущие нагрузки. Обвязка называется ростверком. Она также защищает здание от негативных факторов почвы.

Виды используемой обвязки

Ростверк для свайного фундамента можно выполнить в разных конструкционных версиях. У каждого из них свои достоинства и недостатки. Обвязка бывает следующей:

• приподнятой на некоторую величину над землёй. Такая конструкция уместна на пучинистых почвах;
• смонтированной на поверхности грунта;
• заглублённой. Такая обвязка применяется редко. Здесь над землёй возвышается только плоскость ленты.

Для обвязки применяют:

• брус или иную древесину;
• швеллер, балку в виде двутавра;
• монолитную железобетонную ленту.

При выборе материалов опираются на следующие требования:

• способность выдерживать нагрузки, которые возникнут при эксплуатации;
• механическая прочность;
• противостояние негативным природным факторам.

Основные этапы возведения

Перед монтажом подготавливаются свайные опоры и размечаются места, где они будут установлены.

Чтобы металлические изделия работали долго, их покрывают антикоррозийным составом. Работы производятся в следующем порядке:

• бурение скважин необходимого диаметра, чтобы создать направляющий приямок;
• опускание опор в грунт на заданную глубину;
• важно, чтобы выступающие части опор находились в одной плоскости. Поэтому проводят проверку и при необходимости выравнивают. Верхние оголовки обрезают по горизонтальной плоскости, чтобы не было выступающих и заниженных частей;
• внутренние полости труб заливаются смесью из бетона;
• выполняется обвязка. Это монолитная железобетонная лента, балки из металла или дерева.

Предварительно выполняются геологические изыскания, они становятся основой для расчётов. Если будут допущены ошибки, то неправильно выбранная свая может деформироваться, а ростверк повредиться. В результате может пострадать и само здание. Для расчёта свай учитывают следующие параметры:

• прочность материалов;
• присутствие горизонтальных и вертикальных нагрузок;
• характеристики грунта.

Расчётную нагрузку на каждый столб вычисляют с учётом распределения веса на всё основание. Жёсткость обвязки берётся максимальной. Также учитываются нагрузки, которые могут дополнительно появиться при эксплуатации здания.

Заключение

Чтобы фундамент был надёжным и прослужил долго, необходимо соблюдать технологию и использовать подходящие сваи. Добиться этого можно, обратившись в «Топ-Фундамент». Мы занимаемся строительством под ключ свайно-винтовых фундаментов для частных домов. Работа ведётся по договору с предоставлением 5-летней гарантии. Для исследования участка бесплатно отправляем нашего инженера.

Компания «Топ-Фундамент» является изготовителем винтовых свай, что позволяет держать цены на них ниже, чем у конкурентов. Большой опыт позволяет нам браться за объекты любой сложности. Позвоните к нам, чтобы получить дополнительную консультацию.

Виды свайных фундаментов: классификация, типы, устройство

Содержание

1. Предназначение
2. Способы погружения свай
3. Используемые материалы
4. Сваи из древесины
5. Сваи из железобетона
6. Свайное фундаментное основание, виды опор
7. Монолитные
8. Буронабивные
9. Металлические
10. Винтовая свая
11. Классификация ростверков
12. Заключение

Такие основания являются подземными конструкциями с удлиненными формами. Могут располагаться группой либо обособленными элементами, устанавливаться вертикально или наклонно. Определенные виды свайных опор забиваются в почву, некоторые – ввинчиваются, вдавливаются или опускаются. Есть и набивная категория. Любой из способов отличается правилами монтажных работ, материалами, используемыми для изготовления, применением в определенных условиях. Сегодня рассмотрим, какие бывают виды свайных фундаментов.

Предназначение

Прежде, чем начать изучать виды свайных фундаментов и классификацию свай, необходимо узнать их основное предназначение. Их устанавливают под фундаментную основу, чтобы нагрузочные воздействия передавались на почву, а несущая возможность основания увеличивалась.

Свайные фундаменты считаются долговечными, простыми в устройстве, расходы на их возведение достаточно приемлемы.

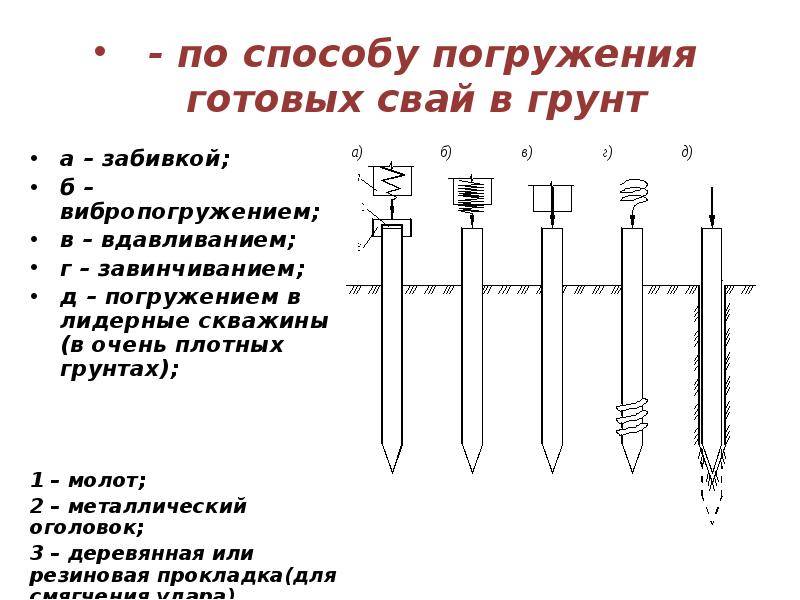

Способы погружения свай

Независимо от используемых материалов, свайные опоры бывают висячими или в форме стоек. Первый вариант используется на проблемных почвах, залегающих на большую глубину. По ним нагрузочные воздействия передаются за счет нижних концов и трения, возникающего между землей и боковыми стенками. А стойки своими нижними концами опираются на прочную почвенную основу, воспринимающую нагрузку.

Свайные конструкции по способам установки взаимосвязаны и делятся на определенные типы:

• забивные – устанавливаются при помощи ударных воздействий молотом, вибраторов или агрегатов вдавливания. Используют такой вариант установки, если в непосредственной близости отсутствуют другие сооружения, способные дать усадку от сотрясений почвы;
• пустотелые сваи-оболочки – установка в грунт выполняется вибрацией, с дальнейшим замещением извлеченного грунта раствором;

• буровые – выполняется бурение скважины, устраивается каркас из стальной арматуры, заливается бетон;
• набивные – скважина готовится обжатием почвы, заполняется бетоном;
• винтовые – установка выполняется завинчиванием в землю.

Используемые материалы

Рассматривая классификацию свай и свайных фундаментов, важно знать, из каких материалов изготавливаются опорные элементы.

Сваи из древесины

Устройство свайных фундаментов из этого материала применяется под легкие дома, масса которых на каждый квадратный метр не превышает нормативное значение.

Как правило, возводится такое основание под времянки и хозпостройки, кафе, автомойки. К данным сооружениям не предъявляются повышенные требования по согласованиям, как в случаях с капитальными объектами.

Деревянные сваи различаются по пиломатериалам и бывают:

• сосновыми;
• еловыми;
• дубовыми;
• из кедра или лиственницы.

Выбираются прямые бревна, зачищаются. Длина свай может составлять 4.5 – 16 м, в диаметре – 20 см. Если предстоит выполнить большое заглубление, то максимально разрешается наращивать не более четырех элементов. Нижняя часть затачивается конусообразно длиной в полтора – два ствольных диаметра. Если грунт плотный или содержит камни, на нижний участок фиксируется стальной башмак. Верхний торцевой участок оснащается металлическим кольцом, чтобы исключить деформирования во время вбивания.

До начала установки деревянные сваи обрабатываются специальными составами, защищающими от гниения, обжигаются. В качестве дополнительной меры их покрывают креазотом либо осмолкой, обертывают бандажами антисептического действия.

Для столбов фундаментной основы готовят скважины, диаметр которых в полтора раза превышает аналогичный параметр свай. В качестве нижней опоры используют камни либо бетонный раствор. Завершив установку свай, их закапывают и плотно трамбуют. Если все технологические требования соблюдены, деревянная свая прослужит вам не менее двух десятков лет.

Сваи из железобетона

Этот вид свай для фундамента бывает в форме готовых балок либо заливается в опалубку, установленную в подготовленной скважине.

Свайные конструкции бывают круглыми или многоугольными, концы снизу заострены. Параметр длины – до 16 м, диаметр – от 200 до 400 мм.

Особой популярностью пользуются сваи с квадратными сечениями, так как считаются менее трудоемкими и самыми технологичными в производстве.

Свайное фундаментное основание, виды опор

Свайный фундамент – это разновидность оснований, создаваемая группой свай, соединенных в верхних точках балкой либо ростверком. Одна свая удерживает гораздо меньшую нагрузку по отношению к массе надземной части сооружения. В связи с этим опорные элементы формируются в группы.

Монолитные

Перед забивкой опоры в грунте готовится скважина полутораметровой глубины, в не и вставляется столб. На необходимую глубину опору вбивают молотом или копром, заполняя свободное пространство бетонной смесью.

Полые железобетонные сваи состоят из отдельных звеньев, соединение которых выполняется сварным способом либо с помощью болтов. В нижней части таких опор остается грунт, верхняя – заливается раствором, чтобы получить связку с фундаментной основой.

Буронабивные

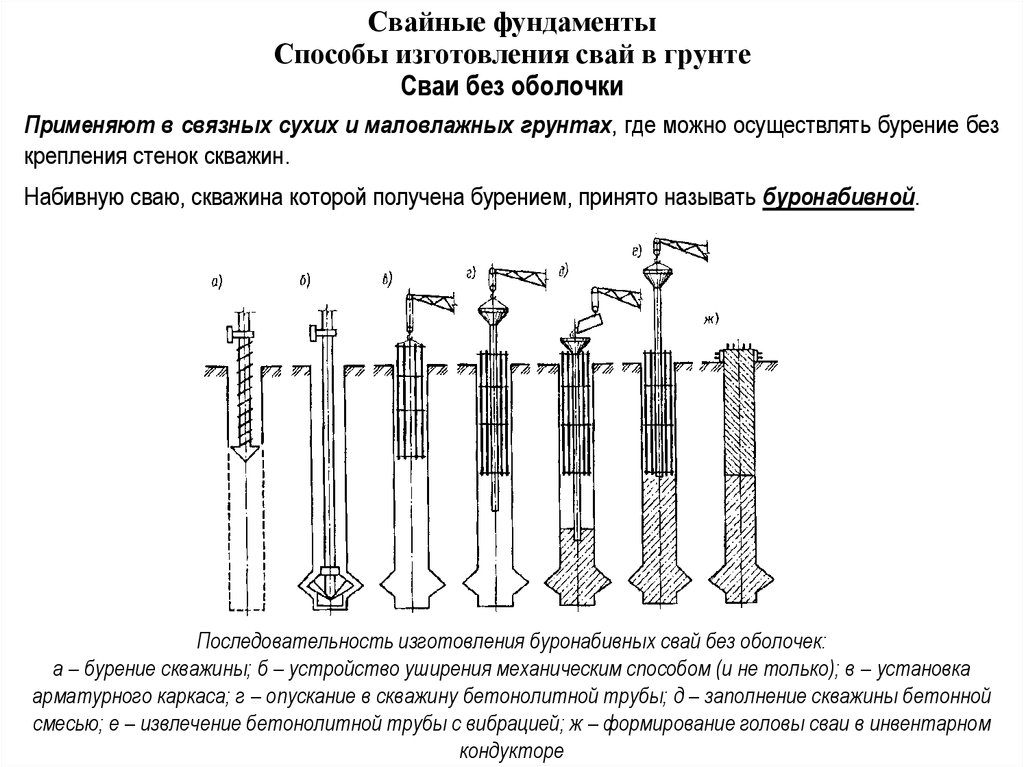

Рассматривая типы свай и виды свайных фундаментов, следует упомянуть про конструкции, которые изготавливаются на строительной площадке.

Это буронабивные опоры, для подготовки которых выполняется следующий алгоритм действий:

• в почве готовится скважина, глубина которой соответствует аналогичному параметру сваи. Грунт с этой целью бурят или пробивают. В первом случае стенки скважины укрепляют обсадными трубами либо раствором глины. Как только будет достигнута нижняя отметка, пространство для основания расширяется специальным приспособлением, установленным на штанге для бурения;
• в подготовленную скважину опускается труба из рубероидного материала, устанавливается каркас из четырех арматурных прутьев, перевязанных горизонтально;
• все свободное пространство заливается бетонной смесью, которая уплотняется при помощи вибратора.

Металлические

В данном случае роль свай выполняют трубы, швеллер, двутавровые балки. Изредка проводится предварительная подготовка, во время которой швеллера свариваются таким образом, чтобы получилась труба с квадратным сечением.

Встречаются стальные сваи с незамкнутыми сечениями, изготовленные из уголка, двутавра или рельса.

Металлические опоры используются в том случае, когда нет возможности для установки опорных элементов из железобетона. Дело в том, что по мере погружения в почву сталь проще нарастить.

Такой вид опор отличается высоким показателем прочности, что придает процессу забивки их в грунт облегчение. Если опоры с небольшим поперечным сечением, то их можно без проблем вбивать в почву, содержащую камни.

Винтовая свая

Особый вид свай для фундамента – винтовые опоры, изготовленные из металла. Они более экономичны и технологичны, гарантируют высокий уровень прочности, представляют собой трубы, оснащенные снаружи лопастями.

Главными достоинствами винтовых опор являются:

• отсутствие в необходимости проведения земляных работ;
• возможность ведения строительства на участках со сложными рельефами и слабыми грунтовыми составами;
• легкость в пристраивании;
• отличный показатель несущей способности;
• нет процесса усадки;
• возможна установка возле коммуникационных линий и при любых погодных условиях;
• длительный эксплуатационный период.

Свайный фундамент такой классификации применяется на участках со слабыми почвами, отличающихся влажностью, подвижностью и промерзаниями. Подвальное помещение по такому фундаменту устроить не получится, но данный недостаток отмечается для любого вида свайного основания.

Выбирая винтовые сваи, рекомендуется обращать внимание на определенные факторы:

• в качестве основы используются новые стальные трубы, обработанные пескоструйными агрегатами и покрытые антикоррозийными составами. Толщина стенок – от 4 мм, лопастей – от 5 мм;
• наружная сторона сваи гладкая, стыковочные швы отсутствуют, лопасти отличаются правильностью форм;
• к сварным швам предъявляются особые требования, чтобы при заглублении в почву в местах соединений не происходили разрывы.

Различают несколько видов винтовых свайных опор:

• литые – отличаются высоким показателем прочности в местах соединения лопасти и трубы;
• сварные – лопатки навариваются на опору;
• комбинированные – монтаж выполнен из двух элементов – лопасти и конусной части.

Винтовая опора не устанавливается на скалистом участке, но оборудование для подобного монтажа существует.

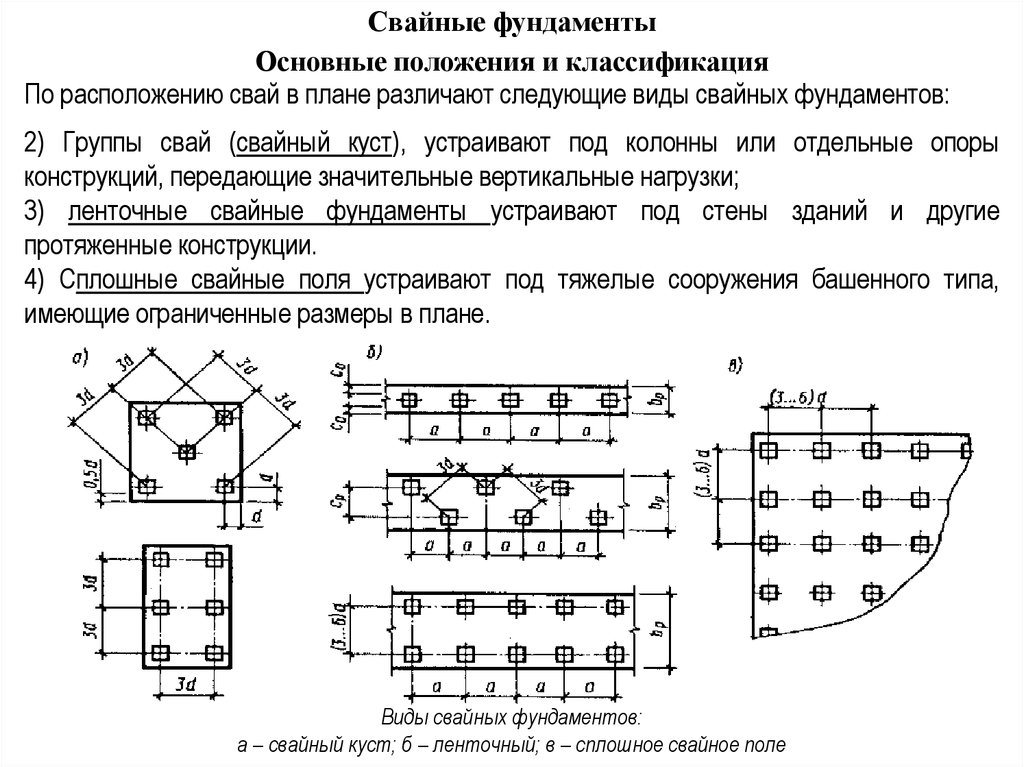

Классификация ростверков

При обустройстве свайных фундаментов используют разные виды ростверков, чтобы оптимально снизить стоимость работ и не уменьшить функциональность основания.

Классификация ростверков свайных фундаментов:

• ленточный – балка, уложенная по периметру объекта и под стены;
• плитный – представлен плитой, используется в случае, если свайные опоры размещаются по всей площади объекта.

Кроме этого, различают следующие разновидности ростверков:

• сборный – деревянные, железобетонные балки, металлический профиль;
• сборно-монолитный – монтаж выполняется из железобетонных элементов, имеющих специальные замки. Заключительным этапом сборки считается замоноличивание;
• монолитный – изготовление выполняется на строительной площадке за счет заливки раствора в опалубку.

Заключение

Строительство объектов на свайных фундаментах позволяет воплощать в реальность сложные задания за счет простых и доступных методов. С помощью свай возможно освоить подземное пространство на любом почвенном участке.

Свайные фундаменты в строительстве: назначение, типы и установка

Автор: PPI

14 июля 2023 г. слои горных пород глубоко под землей. Снижая осадку, повышая устойчивость и поддерживая конструкции в сложных грунтовых условиях, свайные фундаменты необходимы при строительстве высотных зданий, мостов, морских сооружений и промышленных объектов. Давайте углубимся в увлекательный мир свайных фундаментов и узнаем об их интригующих принципах и классификациях.

СОДЕРЖАНИЕ

• Основные принципы устройства фундаментов

• Типы фундаментов

• Классификация свайных фундаментов

9 0014 Особенности проектирования свайных фундаментов

• Строительство и установка свайных фундаментов

• Свайные фундаменты на экзамене FE

Что такое фундамент в строительстве?

В строительстве фундамент представляет собой самую нижнюю часть здания или сооружения, которая служит устойчивым основанием для поддержки веса над ним. Его основная функция заключается в распределении структурных нагрузок на подстилающий грунт или горную породу. Фундаменты имеют решающее значение для безопасной передачи нагрузок, предотвращения чрезмерной осадки и обеспечения устойчивости и целостности конструкции.

Фундаменты являются важными элементами, которые обеспечивают прочную и стабильную основу для строительства, обеспечивая структурную целостность, распределение нагрузки и общую безопасность.

Назначение фундамента в строительстве

Назначение фундамента в строительстве — обеспечить стабильное и прочное основание для здания или сооружения. Фундаменты играют решающую роль в безопасном и эффективном переносе нагрузок от конструкции на подстилающую почву или горную породу.

Фундамент обеспечивает ровную структуру при строительстве.

Фундамент создает ровную поверхность для строительства, позволяя точно и стабильно размещать стены, полы и другие элементы конструкции. Они обеспечивают несущую основу, на которой возводится все здание или сооружение.

Фундамент распределяет вес конструкции.

Фундаменты равномерно распределяют вес и нагрузки конструкции на землю, предотвращая чрезмерную нагрузку на какую-либо конкретную область. Распределяя нагрузки по большей площади, фундамент сводит к минимуму риск осадки или разрушения конструкции.

Фундамент защищает строение от стихийных бедствий.

Фундаменты обеспечивают устойчивость и целостность конструкции, прикрепляя ее к земле. Они противостоят горизонтальным силам, таким как ветер или сейсмические нагрузки, и предотвращают чрезмерное смещение или деформацию. Фундаменты обеспечивают прочную основу, которая удерживает конструкцию на месте, обеспечивая ее безопасность и долговечность.

Два разных типа фундаментов в зданиях

Существует два основных типа фундаментов: неглубокие и глубокие. Неглубокие фундаменты используются, когда несущий грунт находится близко к поверхности, а глубокие фундаменты используются, когда несущий грунт или скала находятся на большей глубине.

Глубокий фундамент

Глубокий фундамент — это тип фундамента, используемый, когда несущий грунт или горная порода расположены на значительной глубине ниже поверхности земли. Он используется для передачи структурных нагрузок от слабых верхних слоев к более прочным слоям почвы или горных пород ниже.

Глубокие фундаменты, такие как свайные фундаменты, необходимы, когда неглубокие фундаменты недостаточны или непригодны из-за состояния грунта или больших нагрузок. Они распределяют нагрузки по большей площади и предотвращают чрезмерную осадку или перемещение, которые могут поставить под угрозу устойчивость и целостность конструкции.

Фундамент мелкого заложения

Фундамент мелкозаглубленного типа — это тип фундамента, который сооружается вблизи или на поверхности земли для распределения структурных нагрузок на более прочные слои грунта. Он обычно используется для небольших или легких конструкций, где верхние слои почвы имеют достаточную несущую способность.

Фундаменты мелкого заложения, такие как ленточные фундаменты, изолированные фундаменты и ростверки, предназначены для предотвращения чрезмерной осадки или смещения за счет распределения нагрузки на большую площадь грунта. Они дешевле и проще в строительстве по сравнению с глубокими фундаментами, но ограничены участками с подходящими почвенными условиями вблизи поверхности.

Неглубокие фундаменты играют решающую роль в жилых домах, небольших коммерческих строениях и малоэтажных сооружениях. Они полагаются на прочность верхних слоев почвы и не требуют обширных земляных работ или армирования.

Исследования площадки и испытания грунта проводятся для оценки несущей способности грунта и его пригодности для мелкозаглубленных фундаментов. По сути, мелкозаглубленные фундаменты представляют собой экономичное и практичное решение для сооружений, в которых допустимая несущая способность верхних слоев грунта достаточна.

Думаете о сдаче экзамена FE? Загрузите электронную книгу «Подготовка к экзамену FE»

Что такое свайные фундаменты?

Свайные фундаменты являются наиболее распространенным типом фундамента глубокого заложения. Они состоят из длинных тонких колонн (свай), изготовленных из таких материалов, как древесина, бетон или сталь. Сваи забиваются или устанавливаются в землю, достигая несущих слоев.

Они передают нагрузку вертикально через слабые верхние слои, обеспечивая стабильность и поддержку. Глубокие фундаменты, в том числе свайные, широко используются при строительстве высотных зданий, мостов и других объектов, где почвенные условия требуют более глубокого уровня поддержки для обеспечения безопасности и долговечности конструкции.

Проектирование свайного фундамента

Проектирование свайного фундамента относится к процессу определения соответствующей конфигурации, размеров и технических характеристик свай для строительных проектов. Процесс проектирования включает в себя анализ состояния грунта, структурных нагрузок и других соответствующих факторов, чтобы убедиться, что сваи могут эффективно передавать нагрузки от конструкции на нижележащий грунт или слои породы.

Проектирование свайного фундамента требует опыта инженеров-геотехников и инженеров-строителей, которые используют специализированное программное обеспечение, инженерные принципы, нормы и стандарты для обеспечения устойчивости и безопасности системы фундамента.

Когда использовать свайные фундаменты

Свайные фундаменты следует использовать, когда мелкозаглубленные фундаменты не могут выдержать нагрузки или когда состояние грунта создает проблемы для устойчивости и контроля осадки. Они обеспечивают практичное решение для передачи нагрузок на более прочный грунт или слои породы, обеспечивая безопасность и долговечность конструкции.

Проверьте свои знания в области гражданского строительства с помощью бесплатного экзамена по гражданскому строительству

Типы свайных фундаментов

Существует несколько типов свайных фундаментов, широко используемых в строительстве. Какой тип свайного фундамента в конечном итоге будет использован и как он будет установлен, зависит от

• условия грунта
• требования по нагрузке
• ограничения площадки
• методы строительства


Каждый тип свайного фундамента имеет свои преимущества и ограничения, и выбор зависит от конкретных требований проекта и условий площадки.

Фундамент из буронабивных свай

Буронабивные сваи, также известные как буронабивные сваи или буронабивные сваи, создаются путем бурения отверстий в земле с последующим заполнением их бетоном или размещением арматурной стали. Буронабивные сваи обычно используются в связных грунтах или горных породах и могут обеспечивать высокую несущую способность.

Они подходят для глубоких фундаментов и могут быть установлены с обшивкой или без нее, в зависимости от состояния грунта.

Фундаменты из монолитных свай

Монолитные сваи формируются путем бурения отверстия в земле и последующей заливки бетона в отверстие при извлечении бурового инструмента. Бетон обычно армируется стальной арматурой.

Монолитные сваи отличаются разнообразием диаметра и глубины, что делает их подходящими для различных грунтовых условий. Они часто используются в связных грунтах и ​​могут обеспечить высокую несущую способность.

Фундамент из композитных свай

Фундамент из композитных свай — это тип свайного фундамента, который сочетает в себе различные свайные материалы, такие как бетон, сталь или древесина, для оптимизации несущей способности и производительности. Композитные свайные фундаменты могут обеспечить такие преимущества, как повышенная грузоподъемность, гибкость конструкции, улучшенные структурные характеристики и потенциальные экологические преимущества.

Фундаменты из бетонных свай

Фундамент из бетонных свай представляет собой систему глубокого фундамента, в которой используются цилиндрические или квадратные колонны из железобетона для поддержки и передачи конструкционных нагрузок нижележащим слоям грунта или горных пород. Бетонные сваи забиваются или устанавливаются глубоко в землю, чтобы достичь несущих слоев.

Бетонные свайные фундаменты могут быть выгодны тем, что обеспечивают высокую несущую способность, устойчивость к вертикальным и горизонтальным силам, долговечность и подходят для различных грунтовых условий.

Бетонные свайные фундаменты обычно используются при строительстве конструкций с очень большими нагрузками, таких как мосты и высотные здания.

Фундаменты с забивными сваями

Забивные сваи устанавливаются путем забивания их в землю с помощью ударных молотов. Наиболее распространенными материалами для забивных свай являются бетон, сталь и древесина. Используйте этот метод для работ по установке свай для широкого диапазона грунтовых условий, и они относительно просты в установке. Забивные сваи могут быть сборными или монолитными и доступны в различных формах, таких как двутавровые сваи, трубчатые сваи и деревянные сваи.

Фундамент из микросвай

Микросваи, также называемые мини-сваями или штифтовыми сваями, представляют собой сваи малого диаметра, обычно от 100 мм до 300 мм. Они часто используются на участках с ограниченным доступом или в районах со слабыми почвами или неустойчивыми горными породами.

Фундаменты на винтовых сваях

Винтовые сваи, также известные как винтовые сваи или винтовые анкеры, представляют собой сваи со спиральными пластинами, ввинчиваемыми в землю. Они часто используются в районах с мягким грунтом или там, где есть ограничения по шуму, вибрациям или доступу. Винтовые сваи могут быть проще в установке, чем другие типы свайных фундаментов, потому что они не мешают площадке так сильно, как другие методы.

Фундамент из шпунтовых свай

Шпунтовые сваи представляют собой тонкие переплетенные секции из стали или бетона, вбитые в землю для создания подпорных стен или систем поддержки земляных работ. Они обычно используются в прибрежных или морских проектах и ​​могут выдерживать боковые нагрузки и обеспечивать устойчивость почвы.

Фундамент из стальных свай

Фундамент из стальных свай — это система глубокого фундамента, в которой используются высокопрочные стальные сваи для поддержки и передачи конструкционных нагрузок на нижележащий грунт или слои породы. Стальные сваи, которые могут быть цилиндрическими или Н-образными, либо вбиваются в землю, либо просверливаются и заливаются бетоном.

Фундаменты из стальных свай предпочтительнее, когда требуются сложные грунтовые условия или требуется высокая несущая способность. Как вы можете себе представить, они обладают большой прочностью, очень универсальны и обычно используются при строительстве мостов, морских сооружений, высотных зданий и промышленных объектов.

Фундаменты из деревянных свай

Фундамент из деревянных свай представляет собой систему глубокого фундамента, в которой используются цилиндрические колонны из твердой или обработанной древесины хвойных пород для поддержки и передачи структурных нагрузок нижележащему грунту или слоям породы. Деревянные сваи экономичны, просты в установке и экологически безопасны.

Они часто используются в строительных проектах с относительно небольшими нагрузками, таких как жилые дома и причалы. Однако для предотвращения гниения или повреждения насекомыми необходимы надлежащая обработка, защита и уход. Регулярные осмотры и конкретные проектные соображения имеют решающее значение для поддержания этих типов свайных фундаментов.

Учебное пособие Ultimate FE Civil Exam

Установка свайного фундамента

Свайный фундамент устанавливается с использованием различных методов в зависимости от выбранного типа свай и условий строительной площадки.

• Забивные сваи устанавливаются путем многократного удара по ним ударным молотом, а буронабивные сваи создаются путем просверливания отверстия и последующего заполнения его бетоном.
• Забивные сваи формируются путем бурения отверстия и заливки бетона при постепенном извлечении бурильного инструмента.
• Винтовые сваи закручиваются в грунт с помощью специализированной техники.


Процесс установки свайных фундаментов требует тщательного планирования и подготовки, чтобы успешно установить их и обеспечить их долговечность.

Освоение основ свайных фундаментов для экзамена по основам инженерии (FE)

Понимание основ свайных фундаментов является важной темой при подготовке к экзамену FE. Экзамен FE оценит ваше понимание и владение различными инженерными принципами и методами, включая проектирование и анализ фундаментных систем.

Таким образом, твердое понимание принципов и классификаций свайных фундаментов даст вам необходимые навыки для решения вопросов, связанных с проектированием фундамента, механизмами передачи нагрузки и взаимодействием грунта и конструкции в день экзамена FE.

Основные принципы устройства свай и классификация свайных фундаментов

Гражданское строительство

Основные принципы устройства свайных фундаментов | Классификация свайных фундаментов | Классификация фундаментов глубокого заложения в PDF | Классы свай

Раджа Нуман Отправить письмо 1 ноября 2022 г.

2 5 826 3 минуты чтения

Основные принципы устройства свай и классификация свайных фундаментов

Сегодня эта статья посвящена основным принципам устройства свайного фундамента. Введение и виды свайного фундамента. Классификация фундаментов глубокого заложения в PDF. Классы свай. Классификация глубоких фундаментов. Основные принципы устройства свайных фундаментов. Основные принципы устройства свай и классификация свайных фундаментов

Введение свай

Неглубокие и глубокие фундаменты означают относительную глубину грунта на основе квадратных измерений этого здания. как только глубина фундамента меньше размера фундамента и меньше 10 футов в глубину, это мелкий фундамент. Неглубокие фундаменты используются, когда поверхность почвы достаточно прочная, чтобы выдерживать обязательные массы. Если глубина фундамента превышает размер фундамента здания, это глубокий фундамент. Глубокие фундаменты обычно предназначены для переноса строительных масс глубже в основание.

Основные принципы свайных фундаментов

Условия, в которых используются фундаменты глубокого заложения. Почвы близко к поверхности, имеющие сравнительно слабую несущую способность (700 фунтов на кв. глины (усадочные/вспучивающиеся грунты)
Поверхностные грунты, площадь которых может быть удалена в результате эрозии или размыва

Классификация фундаментов глубокого заложения

Площадь фундаментов глубокого заложения подразделяется на 3 категории

Свайные фундаменты
Фундаменты колодцев
Кессонные фундаменты

Типы фундаментов. стать инженер по тренерской работе.

Свайный фундамент

Свайный фундамент представляет собой ряд колонн, созданных или вставленных в дно для передачи масс на более низкий уровень грунта. Свая может быть длинным цилиндром, созданным из прочного материала, например бетона. Квадратные сваи вдавливаются в дно, чтобы служить постепенной опорой для конструкций, спроектированных наверху. Сваи переносят массы от конструкций на трудоемкие пласты, скалы или грунт с высокой несущей способностью. Сваи поддерживают конструкцию, оставаясь прочно закрепленными в грунте. Поскольку свайные фундаменты залегают прямо в грунте, они более устойчивы к эрозии и размыву.

Установка свайных фундаментов

Сваи квадратной формы сначала закрепляются на уровне земли, затем забиваются или вбиваются в дно с помощью машины. Машина может быть машиной, которая удерживает сваю вертикально и забивает ее в дно. Постоянно дует, поднимая значительный вес и опуская его на вершину сваи. Сваи следует забивать до тех пор, пока не будет достигнута цель отказа, то есть цель там, где свая не может быть забита дальше в грунт. тактика забивки свай может быть важной идеей структурной целостности свайных фундаментов. Метод забивных свай является идеальным выбором, поскольку он меньше всего нарушает поддерживающий грунт вокруг сваи и обеспечивает наилучшую несущую способность для каждой сваи. Поскольку каждая свая включает в себя зону влияния на грунт вокруг нее, сваи должны располагаться на таком расстоянии друг от друга, чтобы массы распределялись равномерно.

Классы свай

В зависимости от площади сваи подразделяются на несущие, висячие, висячие, вбивные, направляющие и шпунтовые.

В зависимости от состава материалов сваи классифицируются как деревянные сваи, бетонные сваи, песчаные сваи или стальные сваи.

1)Опорные сваи

Опорные сваи квадратной формы вбиваются в дно до достижения прочного слоя. Несущие сваи опираются на трудоемкие слои и служат опорами для поддержки конструкции. Несущие сваи допускают вертикальные массы и передают строительную нагрузку трудоемкому слою под ним.

2) Висячие сваи

Висячие сваи используются, когда грунт мягкий и нет трудоемких слоев. Эти сваи имеют большую длину, а их поверхности имеют шероховатую поверхность, чтобы расширить пространство и увеличить сопротивление. Они несут на себе сопротивление между их внешней поверхностью и почвой в захватах. Висячие сваи не опираются на трудоемкие пласты.

3)Сваи

Сваи

квадратного сечения, забиваемые под наклоном для сопротивления наклонным массам.

4) Направляющие сваи

Направляющие сваи квадратной формы, используемые при формировании коффердамов для обеспечения устойчивого фундамента подводных сооружений.

Подробнее

1. Применение раскладывания основания и распределения давления на грунт

2. Что такое выемка и метод расчета выемки и засыпки

3. Как рассчитать расстояние и пеленг между координатами

4. Как рассчитать количество кирпичей для комнаты

5. Рассчитать оценку ямы для замачивания

Спасибо за прочтение статьи Получите больше информации и поделитесь ею с другими

с продуктом, который вы покупаете

Подпишитесь на нашу рассылку, чтобы получать новые обновления!

Lorem ipsum dolor sit amet, consectetur.
