Кирпичная кладка в два кирпича: кладка угла цоколя в два кирпича своими руками, толщина и ширина кирпичной стены

Содержание

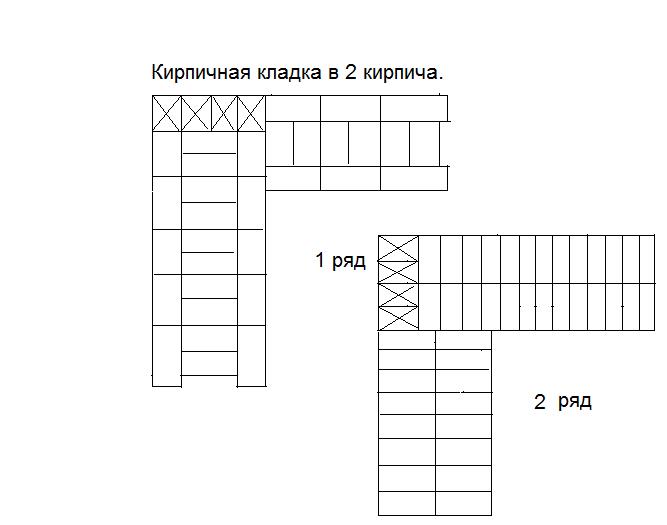

Кирпичная кладка в 2 кирпича схема. Системы перевязки кирпичной кладки

[REQ_ERR: OPERATION_TIMEDOUT] [KTrafficClient] Something is wrong. Enable debug mode to see the reason.

Кроме обычных вариантов сплошных кладок, приведенных в данном разделе, существуют сплошные декоративные кладки , отличающиеся более четким геометрическим рисунком, наружный слой которых выкладывается из лицевого кирпича.

Кирпич существует уже далеко не первое столетие. Из него строили дома в разных странах и даже частях света, придумав много разных способов и видов кирпичной кладки. Для начала необходимо ознакомиться с основными положениями и терминологией, без которой невозможно будет понять о чем идет речь.

Стены кирпичные. Двухрядная кладка в 1 кирпич – мм.

Кладка кирпича в два кирпича

Двухрядная кладка в 1,5 кирпича – мм. Угол, торцы стены с четвертью и без Сопряжение с внутренней стеной в 1 кирпич.

Кладка кирпича в два кирпича требует квалификации, позволяющей возводить прочные и долговечные конструкции. Кроме выбора качественного стройматериала внимание уделяется приготовлению кладочного раствора, соблюдение очередности их добавления в процессе замеса. Кирпич, как правило, изготавливается в форме правильного параллелепипеда, имеет 6 плоских граней, каждая пара из которых имеет собственное название: тычки, ложки, постели. При строительстве капитальных сооружений чаще всего используется кирпич одинарный высотой 65 мм или утолщенный высотой 88 мм. Не существует единых размерных стандартов штучного стройматериала, так как его технические характеристики изменяются в соответствии с климатическими и эксплуатационными условиями места расположения объекта капитального строительства.

Угол, торцы стены с четвертью и без Сопряжение с внутренней стеной в 1,5 кирпича. Двухрядная кладка в 2 кирпича – мм.

Двухрядная кладка в 2,5 кирпича – мм. Каменные работы Общие сведения о кладке Кирпичная кладка Технология кладки блоков Бутобетонная кладка Декоративная кладка Ремонт каменной кладки Рабочее место каменщика Монтажные работы Общие сведения о монтаже Монтаж фундамента Монтаж сборных изделий Монолитное строительство Статьи и документация Технологии и сооружения Материалы и инструменты Тематические статьи Книги по строительству Проекты, чертежи, карты Фото и видео.

Главная Каменные работы Кирпичная кладка Схема кладки углов кирпичных стен. Схема кладки углов кирпичных стен. Тянуть влево.

Самые читаемые Основные причины деформаций стен Таблицы расхода кирпича и раствора Растворы для кирпичной кладки Основные инструменты каменщика Монтаж фундаментных блоков ФБС Допуски при кирпичной кладке стен Проект 2-х этажного дома DWG Правила разрезки каменной кладки Советские плакаты – строительство Схема кладки углов кирпичных стен. Случайные материалы Организация и производство работ Основные типы фундаментов Требования к монтажным работам Кладка арок и сводов Последовательность кладки кирпича Выбор способа кирпичной кладки Универсальная опалубка для колонн Допуски при кирпичной кладке стен Монтаж железобетонных плит перекрытия Ремонт кирпичной кладки стен.

Каменщик – описание профессии Каменщик – это рабочий, участвующий в возведении и ремонте жилых домов, мостов, промышленных и других сооружений из природных и искусственных строительных материалов.

Разновидности кладки в 2 кирпича

Рабочее место каменщика Рабочее место каменщика при кладке стен включает участок возводимой стены в пределах которой размещают материалы, приспособления, инструмент и передвигается сам каменщик.

Невысокая прочность известковых растворов выводит их за рамки бытового и профессионального строительства из-за невысокой прочности, даже хрупкости. Достойное упоминания преимущество — низкая теплопроводность.

В последние годы промышленность выпускает большое количество наименований готовых смесей. Их применение оправдано только для сравнительно небольшого объема работ — во всех остальных случаях их использование нежелательно.

Кладка в два кирпича

Применительно к кладке в два кирпича будет рассмотрен только цементно-песчаный раствор — как наиболее оптимальный и востребованный вариант, хотя применение иных видов раствора не исключается. Схема кладки в 2 кирпича предусматривает укладку материала горизонтальными рядами.

При этом подлежат учету размерные параметры сооружения, его назначение, расчетная нагрузка. Кроме того, необходимо принять во внимание теплофизические факторы.

Общая толщина стен плюсуется из размерных характеристик кирпича и слоя раствора. Прочностные характеристики сооружения находятся в непосредственной связи с выбором схемы перевязки, которая производится в продольном либо поперечном направлении.

Следует обязательно учитывать тот факт, что рассматриваемый вариант кладки связан со значительным давлением на несущие конструкции фундамент , поэтому при выборе именно такого способа предварительно необходимо позаботиться о его достаточной прочности.

Предпочтителен усиленный фундамент.

Заключение

Поперечная перевязка вертикальных швов предполагает чередование ложковых и тычковых рядов — сдвиг кладочных элементов осуществляется на половину их размера. Подобный способ позволяет добиться равномерного распределения динамических нагрузок, а также снизить опасность температурных деформаций.

Продольная перевязка вертикальных швов выполняется укладкой тычковых рядов, что является действенным способом защиты сооружения от внешних воздействий, позволяет значительно повысить прочность конструкции.

Толщина кирпичной стены дома для постоянного проживания

Кирпич считается одним из лучших строительных материалов для постройки дома постоянного проживания. Он обладает многими преимуществами — прочность, эстетичность, надёжность, долговечность — превосходящими в разы другие стройматериалы. Однако есть и недостатки, среди которых самыми значимыми является высокая теплопроводность и стоимость. Из-за этого при строительстве из кирпича домов для постоянного проживания всегда остро стоит вопрос о толщине стен — как построить, чтобы жильё было тёплым, прочным, надёжным, но не «золотым» по цене.

На что влияет толщина кирпичной стены?

От высокой стоимости кирпичного дома никуда не деться. По сравнению с популярными сегодня проектами из древесины или газобетона цены выше в три-пять раз. Тем не менее строить из кирпича выгодно, если учитывать его уникальные и бескомпромиссные преимущества. Никакой другой дом не будет таким прочным, надёжным и долговечным, как кирпичный. Причём, что важно, без оговорок и маркетингового лукавства.

Разберём вкратце, на что влияет толщина стен кирпичного дома.

  1. Энергоэффективность — чем толще, тем теплее. Забегая наперёд, стоит отметить, что пресловутые идеальные стены из кирпича толщиной в полтора метра никто не строит. Но, к сожалению, только так можно построить дом для постоянного проживания, не нуждающийся в утеплении.
  2. Стоимость строительства — с увеличением толщины кирпичной кладки смета растёт за счёт дороговизны стройматериала и услуг каменщиков.
  3. Сроки строительства — в отличие от деревянных и газобетонных домов кирпичные проекты реализуются небыстро. Сроки дополнительно растягиваются при увеличении толщины стен.
  4. Прочность — здесь утолщение кладки работает на увеличение выгоды, а также есть минимальные нормы, ниже которых никак нельзя.
  5. Нагрузка на фундамент — для кирпичного дома является важнейшим параметром, так как этот стройматериал очень тяжёлый. Строительство требует капитального фундамента, стоимость которого иногда составляет треть всей сметы.

Из вышесказанного понятно, что нужно искать какую-то золотую середину, иначе дом обойдётся непозволительно дорого.

Расчёт толщины кирпичной стены

Толщина стен при строительстве варьируется путём изменения конфигурации кладки:

  • в полкирпича — 120 мм;
  • в один кирпич — 250 мм;
  • в полтора — 380 мм;
  • в два — 510 мм;
  • в два с половиной — 640 мм.

Как правило, толще 640 мм не строит никто, так как строительство выходит запредельно дорогим. Тем более, для регионов с умеренным климатом стены в 2-2,5 кирпича считаются оптимальными. Это если рассматривать вопрос энергоэффективности.

Что же касается прочности, то для частного дома в один-два этажа достаточно кладки в полтора кирпича. Это соответствует толщине 380 мм. Для внутрикомнатных перегородок достаточно кладки в полкирпича.

Методы экономии при строительстве домов из кирпича

Поскольку кирпичная стена толщиной 640 мм при её высокой себестоимости всё равно не обеспечит надлежащей энергоэффективности, для увеличения последней применяются такие технологии:

  1. Кладка с воздушным зазором — он оставляется между двумя стенами, и заполняется каким-либо материалом, теплопроводность которого в разы ниже, чем у кирпича. Для этих целей применяется керамзит, пенопластовые шарики, пенобетон.
  2. Применение пустотелого кирпича — такой стройматериал имеет массу преимуществ. Во-первых, он теплее, так как внутри есть воздушные полости. Во-вторых, он легче. В-третьих, не уступает по прочности полнотелому кирпичу.
  3. Утепление стен изнутри — редко используемая технология, но, когда нет выхода, стены в помещениях обшиваются экологически чистой теплоизоляцией и финишным материалом — гипсокартоном, пластиком, плиткой, древесиной.
  4. Утепление стен снаружи — самый выгодный способ сэкономить на толщине стен кирпичного дома. Существует несколько технологий, позволяющих в разы повысить энергоэффективность жилья. Даже если кирпичная кладка имеет минимальную для прочности толщину.

При расчёте толщины кирпичных стен для дома постоянного проживания важно найти баланс между стоимостью, прочностью и энергоэффективностью. Поскольку сегодня стали очень доступными различные теплоизоляционные материалы, толстые стены почти никто не строит. За оптимальную толщину берётся минимум, обеспечивающий нужную несущую способность, а затем выполняется дополнительное утепление.

Другие статьи

Нужно ли утеплять стены кирпичного дома?

Кирпичные дома отличаются высочайшей прочностью, надёжностью и долговечностью. Однако уступают многим другим материалам по энергоэффективности. Причиной тому является сравнительно высокая теплопроводность кирпича. Этот показатель …

Читать далее…

Зачем нужны продухи в фундаменте?

Продухи являются важным элементом фундаментов ленточного типа. Выполняются в тех случаях, когда за цокольной частью здания находится полая подпольная конструкция или подвал. В статье кратко рассказано — зачем нужны продухи, как …

Читать далее…

Кирпичная кладка, виды кирпичной кладки. Ложковый и тычковый ряды, перевязка

25.03.2014

В этой статье я расскажу о способах кирпичной кладки, обеспечивающих наибольшую прочность строительных конструкций. Сразу отмечу: эта прочность зависит далеко не только от вида кладки, но кладка все же является одним из важнейших факторов.

Теоретические основы

Кирпич обладает высокой прочностью на сжатие, но при этом плохо сопротивляется изгибанию. Отсюда следует, что:
  • плоскости рядов кирпича в кладке должны быть параллельны с тем, чтобы кирпич испытывал нагрузку только на сжатие;
  • кирпичи должны плотно прилегать друг к другу боковыми гранями, образуя продольные и поперечные швы.
  • вертикальные продольные и поперечные шва должны быть параллельны.

Тычковый и ложковый ряды кладки

Тычковый ряд – это ряд, кирпичи в котором уложены поперек стены. Таким образом, глядя на тычковый ряд, мы будем видеть торцы кирпичей (тычки).

Ложковый ряд – это ряд, кирпичи в котором уложены вдоль стены. Таким образом, глядя на ряд сбоку, мы будем видеть длинную сторону каждого кирпича

Верстовой ряд – это крайний ряд кладки. Внутренний ряд называется забутком.

Принцип перевязки кирпича

Для повышения прочности в кирпичной кладке должна использоваться перевязка – порядок укладки кирпичей, при котором кирпич верхнего ряда перекрывает 2 или 3 кирпича нижнего ряда. Перевязываться могут продольные, поперечные и даже вертикальные швы.

Виды кладки по толщине

Кирпичная кладка в полкирпича

Кладка в полкирпича делается ложковыми рядами с перевязкой. Это очень простая кладка, но стена толщиной в полкирпича имеет достаточно малую прочность и теплосопротивление. Жилые дома так не строят, но для беседок и мангалов кладка в полкирпича подходит идеально.

Кладка толщиной в кирпич

В кладке толщиной в один кирпич используют цепную перевязку, когда один ряд делается тычковым, а второй – ложковым. Поскольку ширина кирпич в два раза меньше его длины, кладка получается очень аккуратной. В один кирпич кладут дачные домики для сезонного проживания и некоторые хозяйственные постройки.

Кладка толщиной в полтора кирпича

Это более сложная кладка. В кладке на полтора кирпича в каждом вертикальном ряду есть горизонтальный тычковый и ложковый ряд. Смотрите на схему – все просто и понятно.

Кладка в два кирпича

При кладке в 2 кирпича используют либо однорядную либо многорядную перевязку.

Однорядная перевязка
При однорядной перевязке нижний ряд выполняют из двух тычковых рядов кирпича. Следующие ряд делается сложным – наружные слои представляют собой ложковую кладку толщиной в полкирпича, а внутренний слой – тычковую кладку толщиной в кирпич. Третий ряд копирует первый, четвертый ряд копирует второй. Таким образом, перевязка кирпичей осуществляется в каждом ряду.
Многорядная перевязка
Многорядная перевязка выполняется еще проще. Нижний ряд представляет собой 2 тычковых ряда, затем со второго по шестой идет укладка «снаружи ложковые, внутри тычковый», затем седьмой ряд – перевязка двумя тычковыми. Седьмой ряд можно считать первым – над ним опять надстраивают пять рядов с наружной ложковой кладкой.

Очевидно, что многорядная перевязка обеспечивает несколько меньшую прочность, но зато стена выглядит более однородной. Поэтому такую кладку широко используют в постройках с облицовочным кирпичом.

Виды кладки по структуре

Сплошная кладка
Это кладка с созданием монолитной конструкции без образования пустот и слоя утеплителя. Сплошная кладка используется для возведения ограждающих конструкции и несущих стен утепление таких стен проводят снаружи по фасаду.
Облегченная кладка
Такая кладка представляет собой два ряда толщиной в половину кирпича, которые кладутся параллельно на определенном расстоянии друг от друга. Пустоты заполнены легким бетоном, теплоизолятором и т.п. Стены, выложенные таким образом, имеют сравнительно низкую прочность, и поэтому облегченную кладку используют только при возведении малоэтажных домов. Впрочем, даже в этом случае кладку усиливают – укладывают тычковые ряды примерно через каждые 80-100 см по высоте.
Армированная кладка
Предполагает использование арматуры, которая закладывается в вертикальные и горизонтальные (как продольные, так и поперечные) швы. Для армирования используют специальную сетку или строительную арматуру. Армированная кладка используется при возведении конструкций, несущих значительную нагрузку.
Декоративная кирпичная кладка
Кладка, в которой кирпич образует рисунок. Может выполняться из разного по цвету и фактуре кирпича. Существуют разные варианты декоративной кладки – от простого чередования тычковых и ложковых рядов до создания очень сложных узоров.
Кладка с облицовкой
Такая кладка предполагает использование обычного и облицовочного кирпича одновременно. Обычно такая кладка делается с многорядной перевязкой.

65 фото и правил первоклассной кладки

Для того, чтобы стены возводимого здания имели нужную прочность, выложенная кладка не уходила в сторону в результате оказываемой на нее нагрузки, для этого выполняют перевязку кирпича (примеры перевязки можно лицезреть на фото в данной статье).

Технология перевязки кирпичной кладки заключает в себя перекрытие или чередование ложковой, длинной части кирпича и тычковой или боковой стороной кирпича.

Перевязка кладки в один ряд

Однорядная перевязка кирпичных стен подразумевает перемену через один ряд рядов кладки из кирпича. Нижний ряд выкладывают тычковой стороной, следующий ложковой стороной и так по мере роста кладки вверх идет такое чередование.

Если приглядеться к такому типу кладки, возможно заметить, что поперечные швы сдвинулись на четверть кирпича, продольные на его половину.

В толщину несущие стены могут быть в целый кирпич, в полтора, в два или в два с половиной кирпича.

Так же на тычковые ряды могут выкладываться карнизы, на них укладывают плиты для перекрытия или балконные блоки.

Выкладывание углов при однорядной кладке

Если толщина стены составляет два кирпича, выкладывать угол в нижнем ряду начинают трехчетвертного кирпича, выложенного ложковой стороной. Следующий ряд укладывают снаружи и с внутренней стороны ложком, а между ними гонят кладку тычком.

Если строится стена в два с половиной кирпича, в ней перевязка углов кирпичом осуществляется следующим образом. В нижнем ряду укладывая два трехчетвертных кирпича, а далее выкладывают кирпичи тычковой стороной.

Следующий ряд начинают с ложковой стороны, а для перевязи добавляют четвертинки кирпича.

Строительство простенков

Простенки между стенами начинают выкладывать тычковой стороной кирпича. Следующий ряд выкладывают ложковой стороной.

Перевязку кирпича в кладке обеспечивают кирпичные четвертинки и трехчетвертинки.

Вертикально-ограниченная кладка

Выкладывать вертикальные ограничения на стене возможно по следующей технологии укладки. Наружные кирпичи начального ряда выкладывают тычковой стороной.

Связывают торцевую часть трехчетвертинками, которые укладывают во внутрь колотой частью.

Примыкание стен

Для выполнения связки кладки из кирпича с примыкающей стеной, кирпичи выкладывают так, чтобы сторона одной стенки была из тычковых частей, а другая из ложковых частей кирпичей.

Число трехчетвертинок возможно определить за счет толщины прилегающей стенки.

Дымоходные и вентиляционные системы

Дымовые и вентиляционные каналы строятся внутри строения. При этом дымоходы строятся всегда из керамического кирпича, а при строительстве вентиляционной системы могут использовать и белый, силикатный.

Связывание кладки при строительстве таких каналов осуществляют при помощи кирпичных половинок и трехчетвертинок.

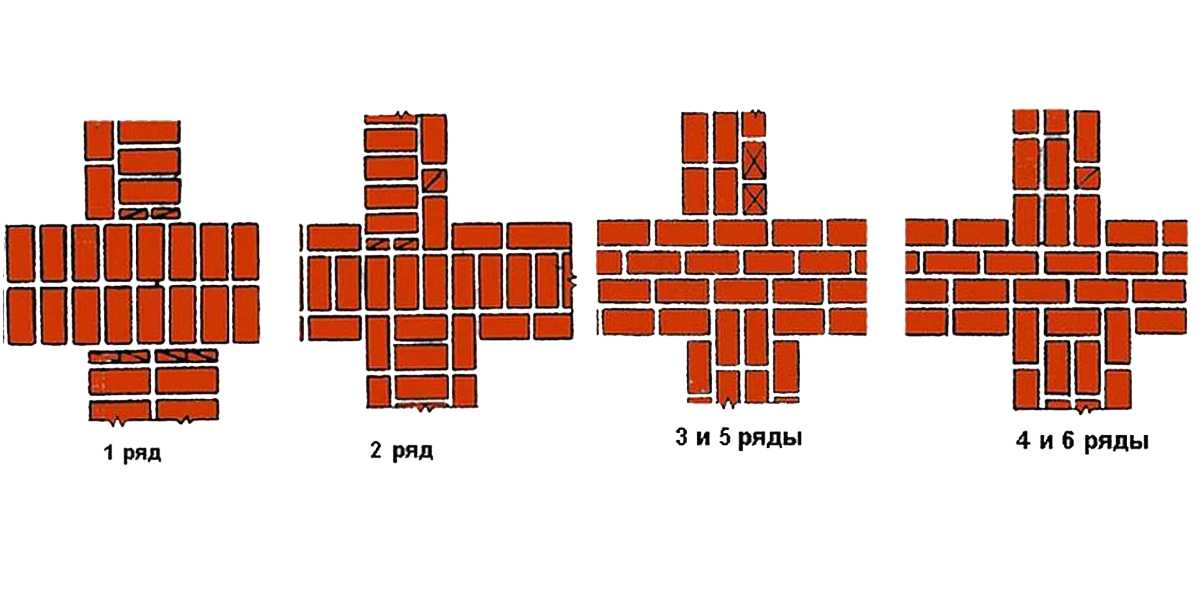

Многорядная система

Многорядной системой перевязки кирпичной кладки, она стала называться по причине, что ряд с тычковой стороной, выкладывается через несколько рядов, выложенных ложковой стороной кирпичей.

При выкладке рядов одинарным кирпичом, один ряд с тычковой стороной кладется на шесть рядов с ложковой стороной. Кладка из утолщенного, чаще всего белого силикатного кирпича кладется следующим образом, на один ряд с тычковой стороной пять рядов с ложковой стороной.

Многорядную кладку из кирпича делают по следующей технологии:

  • Первый ряд выкладывают тычковой стороной.
  • Следующий выкладывают, как и при технологии кладки в один ряд, ложковой стороной.
  • Все следующие ряды вплоть до шестого кладут ложковой стороной со сдвигом на половину кирпича для связки в независимости, какой ширины является стенка.
  • Кирпичные ряды в частях обрезов столбов и стен, выкладываются тычковой стороной.

Фото кирпичной перевязки

Кирпичная кладка

То, что выглядит просто, не всегда является таковым. Любая работа требует предварительной подготовки. Кирпичная кладка — отдельный вид строительного искусства.

До начала выполнения кирпичной кладки производится ряд операций: а) устанавливаются порядовки; б) для правильности укладки кирпичей и рядов — натягиваются причалки; в) подается кирпич и раскладывается на стене; г) перемешивание раствора в ящике; д) подается раствор на стену и расстилается под наружную версту; е) укладывается наружная верста; ж) расстилается раствор под внутреннюю версту; з) укладывается внутренняя верста; и) укладывается раствор под забутку; к) укладывается забутка; л) проверяется правильность выложенной кладки; м) расшиваются швы.

Иногда возникает необходимость выполнить вспомогательную подготовку: устроить ограждения, подмостей, подача стеновых материалов к рабочему месту и др. Кирпич, выпускаемый промышленностью, а в настоящее время и частными предприятиями, выпускается различных размеров табл. 3. Кирпичная кладка подразделяется на кладку из обыкновенного глиняного кирпича, силикатного кирпича, легкобетонных, керамических и природных камней. Толщина стен должна соответствовать установленным величинам в 1/2 кирпича (38 см), два кирпича (51 см) и 2 1/2 кирпича (64 см). Ориентировочная толщина продольных и поперечных вертикальных швов кирпичной кладки составляет 10 мм, толщина стены два кирпича определяется следующим образом: 250+ 250+ 10 = 510мм. Контроль средней толщины стен ведется порядовками. Заполнение наружных швов раствором выполняется полностью — вподрезку или частично, когда раствор отсутствует на глубину 10—15 мм — впустошовку. Кладка называется под расшивку, если ее швы делаются различной формы.

Способы возведения кирпичной кладки. В работе каменщика производительность труда зависит от способов кирпичной кладки и применения растворов. Кладка верст ведется тремя способами: вприжим, вприсык и вприсык с подрезкой, забутка — вполуприсык. При выборе способа кладки учитывают пластичность раствора, влажность кирпича, время года, требования к чистоте фасада. Остановимся более подробно на выполнении перечисленных видов кладки.

Кладка вприсык — ровным слоем расстилается раствор по стене, оставляется у края стенки маленькая грядка для заполнения вертикальных швов. Ширина раскладки раствора под ложковые ряды 7—8 см с отступлением от края стены на 2—2,5 см. Ширина раскладки раствора для тычкового ряда 20—22 см. Толщина раствора на середине грядки 2,5—3 см. Каменщик берет в каждую руку по кирпичу и кладет их плашмя наклонно на расстоянии около 10 см от ранее уложенного кирпича, и, постепенно поворачивая их и прижимая к постели, подвигает к ранее уложенному кирпичу. При этом перед нижним ребром кирпича образуется грядка раствора, который и заполняет вертикальный и горизонтальный швы, и зажимается в нем до тех пор, пока толщина шва не достигнет 10 мм, после кирпич осаживают нажимом рук, раствор не должен быть густым. Прием кладки вприсык используют для получения пустошовки (рис. 1).

Кладка вприжим. Этим способом укладывают тычковые и ложковые кирпичи. Раствор применяется жесткий, поверхность стены расшивается. Укладка раствора с отступом от грани стены на 10—15 см, чтобы не получить утолщения. Рабочий тыльной стороной кельмы разравнивает раствор, одновременно устраивая постель для трех ложковых или пяти тычковых кирпичей (рис. 2).

Последовательность выполнения кладки вприжим: каменщик держит в правой руке кельму, разравнивает ею растворенную постель, подгребает ребром кельмы часть раствора и прижимает к вертикальной грани уложенного ранее кирпича, левой рукой двигает новый кирпич к месту укладки. Опускает кирпич в подготовленную постель, продвигая его к ранее уложенному кирпичу, прижав к плоскости кельмы, потом, движением вверх вынимает кельму, а кирпич впритык придвигается к кирпичу. Подрезанный раствор каменщик набрасывает на растворную постель. Этот вид кладки считается наиболее прочным, заполнение швов хорошее, но процесс трудоемкий, так как каменщик совершает очень много лишних движений.

Кладка вприсык с подрезкой раствора (рис. 3) используется при возведении стен с полным заполнением вертикальных и горизонтальных швов и их последующей расшивкой. Раствор расстилается тем же способом, что и в кладке вприжим, отступив от лица стены на 10—15 см, кирпич укладывается так же, как при кладке вприсык, на постель. Излишки раствора, выступившего наружу, каменщик срезает кельмой, как при кладке вприжим. Для кладки вприсык раствор применяют более жесткий, чем для кладки без подрезки. Если раствор будет слишком пластичным, каменщик не будет успевать его срезать. Этот способ более трудоемкий по сравнению с кладкой вприсык, однако менее трудоемкий, чем способ вприжим.

Кладка вполуприсык. Выполняют кладку кирпичей в забутку (рис. 4). Расстилается раствор между наружной и внутренней верстой, разравнивается, после этого каменщик укладывает кирпичи в забутку. Работа выполняется сразу двумя руками, т. е. он кладет одновременно два кирпича. Кладка вполуприсык не сложная, ее может выполнять каменщик 2 разряда. Для удобства кирпич держат плашмя, с расстоянием 8 см от ранее уложенного. Кирпич постепенно опускают в растворную постель, загребая ребром немного раствора, и продвигают к ранее уложенному кирпичу. Осаживают на месте кирпич, нажав на него руками. Недостаточно заполненные вертикальные швы заполняются при расстилании раствора для следующего ряда кладки, но поперечные швы заполняются полностью между кирпичами. В зависимости от сложности кирпичной кладки ее выполняют каменщики разных разрядов: сложную ведет мастер-каменщик, простую — подсобный рабочий. Звенья по два человека («двойки») ведут простую кладку, звенья «тройки», «четверки», «пятерки» — очень сложную кладку. Причем каждое звено выполняет свой участок работы-«делянку», здесь требуются каменщики разной квалификации. Одновременно с каменщиками работают плотники, которые устраивают настилы, подмости. Однако каменщики являются основными звеньями и главное в их работе — это распределение труда между рабочими разной квалификации. На границах делянок устанавливаются порядовки и натягиваются причалки, как правило, не реже, чем через 12м. Шнур-причалку располагают через каждые 5 м, чтобы не было провисания укладывают на маячные кирпичи (рис. 5).

Некачественное заполнение вертикальных и поперечных швов уменьшает теплозащитные свойства кладки, так как увеличивается продуваемость стен. Постели кирпича плотно прижимают к забутке, и верхняя поверхность с верстовыми камнями должна быть на одном уровне. Причалку для наружной версты устанавливают и крепят по порядовкам, а для внутренней стены с помощью скоб. Принятая система перевязки определяет последовательность укладки отдельных кирпичей в стенку, и тем самым влияет на технику кладки. При однорядной перевязке швов вначале укладываются тычковые кирпичи наружной версты. Потом — внутренние версты и забутка. При многорядной системе перевязки швов кирпичи укладывают ступенчатым, или смешанным способом (рис. 6).

При ступенчатом способе перевязки после тычковой версты первого ряда и ложковой версты второго и шестого рядов укладывают внутреннюю тычковую версту первого ряда, затем пять рядов внутренней версты и забутки. При выполнении смешанного способа кладут порядно обе версты, после них забутку. Так ведут десять рядов кладки, а с одиннадцатого ряда применяют ступенчатый способ кладки.

Такой способ позволяет десять рядов укладывать без переключения с наружных верст на внутренние. Во время кладки на высоте 60—80 см можно опираться на нижние ступени кладки, выкладывая наружные версты. Каменщику во время кирпичной кладки желательно производить минимальное количество движений, в зависимости от этого надо и раскладывать кирпичи на стене. Схема раскладки также зависит от толщины и конструкции стены. Пример: толщина стены 2—2 1/2 кирпича, для кладки тычковых наружных верст кирпич раскладывают стопками по два кирпича с расстоянием между ними в полкирпича (рис. 7, а), для кладки ложковых наружных верст — стопками по два кирпича и расстояние между ними в один кирпич (рис. 7, б).

Кирпич для отделки фасадной части здания или лицевой поверхности нужно подбирать очень тщательно, он должен быть с идеальной поверхностью. Перед укладкой кирпич обязательно должен быть полит водой. Кладку необходимо вести по всему периметру здания во избежание неравномерной осадки.

Расшивка швов

Для придания кирпичной кладке более эстетичного вида, а также для хорошего заполнения вертикальных и горизонтальных швов выполняют расшивку. Кладку ведут с подрезкой раствора, придавая швам различную форму: прямоугольную, выпуклую, закругленную, вогнутую, треугольную (рис. 8).

Инструмент, применяемый для расшивки швов, — расшивка. Швы расшиваются до того, как схватится раствор, это обеспечивает качество шва. Кладку перед расшивкой протирают ветошью от брызг раствора, а потом расшивают вертикальные швы (6—8 тычков) (рис. 9).

Виды кирпичной кладки | Какую кирпичную кладку использовать? Пошаговая инструкция

Система перевязки кладки

Система перевязки — это порядок укладки кирпичей (камней) в кладке относительно друг друга в соответствии с правилами разрезки кладки.

Различают перевязку:

  • вертикальных,
  • продольных,
  • поперечных швов.

Продольные швы перевязывают для того, чтобы кладка не расслаивалась вдоль стены на более тонкие стенки и чтобы напряжения в кладке от нагрузки равномерно распределялись по ширине стены.

Например, если стену толщиной в 11/2 кирпича выложить только ложками, она будет состоять из трех, не связанных между собой отдельных стенок толщиной в 1/2 кирпича и нагрузка между ними будет распределяться неравномерно.

Перевязка поперечных швов необходима для продольной связи между отдельными кирпичами, обеспечивающей распределение нагрузки на соседние участки кладки и монолитность стен при неравномерных осадках, температурных деформациях и т. п. Перевязку поперечных швов выполняют ложковыми и тычковыми рядами, а продольных — тычковыми.

Основные системы перевязки кирпичной кладки стен:

  • однорядная (цепная),
  • многорядная,
  • трехрядная.

При однорядной (цепной) перевязке ложковые и тычковые ряды в кладке чередуются. Поперечные швы в смежных рядах сдвинуты относительно друг друга на 1/4 кирпича, а продольные — на полкирпича. Все вертикальные швы нижнего ряда перекрываются кирпичами вышележащего ряда.

Цепную перевязку применяют при кладке стен. Если лицевой слой стен выкладывают из облицовочного или другого эффективного кирпича, цепную перевязку используют только при соответствующем указании в проекте.

При многорядной перевязке кладка состоит из отдельных стенок толщиной в 1/2 кирпича (120 мм), сложенных из ложков и перевязанных через несколько рядов по высоте тычковым рядом. В зависимости от размеров кирпича установлена максимальная высота ложковой кладки между тычковыми рядами для различных видов кладки: из одинарного кирпича толщиной 65 мм — один тычковый ряд на шесть рядов кладки; из утолщенного кирпича толщиной 88 мм — один тычковый ряд на пять рядов кладки.

При многорядной перевязке кладки из одинарного кирпича продольные вертикальные швы через каждые пять ложковых рядов перекрываются тычковым. При этом тычки могут располагаться как в отдельных рядах, так и в других рядах в чередовании с ложковыми кирпичами. Поперечные вертикальные швы в четырех ложковых рядах перекрываются ложками каждого смежного ряда на 1/2 кирпича, а швы пятого ложкового ряда — тычками шестого ряда на 1/4 кирпича. Иногда с целью усиления перевязки тычковые ряды укладывают через три ложковых.

При многорядной системе перевязки не полностью соблюдается третье правило разрезки кладки. Однако отсутствие перевязки продольных швов на высоту пяти рядов кладки практически не снижает ее прочности, в то же время вследствие большого термического сопротивления этих швов, расположенных на пути теплового потока, улучшаются теплотехнические показатели кладки.

Кладка наружных и внутренних верст — наиболее трудоемкая операция.

Производительность труда при укладке кирпича в конструкцию зависит от соотношения количества кирпича в верстах и забутке, т. е. от системы перевязки кладки. При многорядной перевязке стен, например толщиной два кирпича, в версты укладывают в 1,3 раза меньше кирпичей, чем при цепной (однорядной). Это значительно облегчает работу каменщика, так как укладка ложковых кирпичей по шнуру-причалке производительнее, чем тычковых; проще обеспечивается точность перевязки, сокращается число более трудоемких поперечных швов. При цепной перевязке требуется большее количество трехчетвертных кирпичей для торцов стен.

Многорядная система перевязки рекомендуется как основная при возведении стен, в том числе и облицовываемых другими видами кирпича. Многорядную систему перевязки не допускается применять для кладки столбов, так как из-за неполной перевязки швов они будут недостаточно прочными. Столбы и простенки шириной до 1 м следует выкладывать по трехрядной системе.


Последовательность операций кладки

Инструменты и приспособления

Процесс кладки состоит из рабочих операций, выполняемых в следующем порядке:
  • установка порядовок;
  • натягивание причалок для обеспечения правильности укладки кирпичей и рядов;
  • подача и раскладка кирпичей на стене;
  • перемешивание лопатой раствора в ящике;
  • подача раствора на стену и расстилание его под наружную версту;
  • укладка наружной версты;
  • расстилание раствора под внутреннюю версту;
  • укладка внутренней версты;
  • расстилание раствора под забутку;
  • укладка забутки;
  • проверка правильности выложенного ряда кладки.

Последовательность укладки верст может быть и другой в зависимости от системы перевязки и метода организации труда.

Каждую рабочую операцию в процессе кладки выполняют определенными инструментами:
  • кельма,
  • растворная лопата,
  • расшивка,
  • молоток-кирочка.
Качество кладки проверяют контрольно-измерительным инструментом:
  • отвесом,
  • рулеткой,
  • складным метром,
  • уровнем, правилом,
  • угольником,
  • шнуром-причалкой.

Порядовки применяют для разметки рядов кладки, фиксирования отметок низа и верха оконных и дверных проемов, перемычек, прогонов, плит перекрытий и других элементов здания.

К наружной поверхности стен порядовки устанавливают таким образом, чтобы стороны, на которых размечены ряды кладки, были обращены внутрь здания (в сторону каменщика). Порядовку крепят к кладке П-образными стальными держателями, в виде скоб с поперечной планкой. Делают это следующим образом. В горизонтальные швы по ходу кладки через каждые 6…8 рядов по высоте вводят скобы-держатели, располагая их один над другим. Скобы должны войти в стену своими концами и поперечной Уложив над вторым держателем один-два ряда кирпичей, в скобы вставляют порядовку и закрепляют ее деревянными клиньями.

К порядовкам зачаливают шнур-причалку, по которому ведут кладку. Шнур-причалку устанавливают и переставляют с помощью двойной скобы которая удерживается на рейке порядовки натяжением шнура-причалки и в результате трения между скобой и порядовкой; шнур крепят к зачалочной части скобы.

Порядовку снимает каменщик, находящийся на подмостях, вместе с держателями, не вынимая клиньев. Для этого ее осторожно раскачивают в плоскости, перпендикулярной поверхности стены. Держатели, преодолевая сопротивление раствора, выходят из горизонтальных швов кладки и порядовку поднимают вверх вместе с ними.

Раскладка кирпича

Кирпич размещают на возводимой стене как можно ближе к месту укладки и в следующем порядке:
  • для ложковых рядов — параллельно стене или под небольшим углом к ней,
  • для тычковых — перпендикулярно оси стены.
  • для наружной версты кирпич расклады вают на внутренней половине стены,
  • для внутренней — на наружной.

При этом постель, предназначенная для укладки версты или забутки, не должна быть занята кирпичом.

Для стен толщиной от 2 кирпичей и более кирпичи для тычковых наружных верст размещают на внутренней стороне стены стопками по два кирпича перпендикулярно оси стены с расстоянием между стопками в 1/2 кирпича или под углом 45° к оси стены; для кладки ложковых наружных верст — стопками по 2 кирпича параллельно оси стены или под углом 45° к ней с расстоянием между стопками в один кирпич.

Для стен толщиной в 11/2, кирпича для тычкового ряда кирпичи укладывают стопками по 2 кирпича, одна вплотную к другой параллельно оси стены; для ложкового ряда так же, но с расстоянием между стопками в 1 кирпич.

Для стен толщиной в 1 кирпич для кладки ложкового ряда кирпичи располагают стопками по 2 кирпича, размещаемыми посередине стены параллельно ее оси с расстоянием между стопками в 1 кирпич; для кладки тычкового ряда — на середине стены перпендикулярно ее оси с расстоянием между стопками в 1/2 кирпича.

Для стен и перегородок толщиной в 1/2 кирпича кирпич раскладывают параллельно оси стены по одному друг за другом.

Кирпич на стене должен находиться на 50…60 см от последнего кирпича укладываемой версты, чтобы оставалось место для расстилания раствора. В этом случае раскладываемый кирпич не мешает каменщику разравнивать раствор на постели и укладка требует минимального количества движений.

Расстилание и разравнивание раствора

Непосредственно перед подачей на стену раствор перемешивают, так как тяжелые частицы (песок) оседают, происходит расслоение раствора и он становится неоднородным.

Раствор расстилают равномерным по толщине слоем, так как от этого зависит, будут ли одинаковыми обжатие и плотность раствора в кладке.

Качество кирпичной кладки зависит не только от правильности расстилания и разравнивания раствора на постели, но и от свойства раствора. Например, известковые или смешанные цементно-известковые или цементно-глиняные растворы, обладающие большой пластичностью, легко расстилаются, разравниваются по кладке и равномерно уплотняются при укладке кирпича. Цементные растворы менее пластичны. Для повышения пластичности цементных растворов в них добавляют пластифицирующие добавки в процессе приготовления на растворосмесительной установке. Пластифицированные растворы медленнее расслаиваются и после нанесения на пористое основание слабо отдают воду, что обеспечивает твердение вяжущего вещества в растворах в нормальные сроки.

Подвижность раствора для кирпичной кладки стен и столбов из керамического или силикатного кирпича в зависимости от способа кладки, вида и состояния кирпича характеризуется погружением эталонного конуса на 9…13 см.

При кладке стен из пористо-пустотелого и пустотелого кирпича применяют раствор подвижностью не более 7…8 см, чтобы предотвратить потери его при затекании в дыры и пустоты кирпича и избежать ухудшения теплотехнических свойств кладки.

При кладке в жаркую погоду из сухого кирпича подвижность растворов следует повышать за счет введения пластифицирующих добавок до погружения конуса на 12…14 см.

При кладке стен раствор расстилают под ложковые ряды через боковую грань лопаты, а под тычковые — через ее передний край; растворную грядку разравнивают тыльной стороной лопаты.

При кладке забутки раствор набрасывают лопатой в корыто, образованное между верстами, и разравнивают также тыльной стороной лопаты.

При кладке отдельно стоящих столбов небольшого сечения (до 3×4 кирпича) раствор подают на середину столба, а затем расстилают и разравнивают кельмой по всему ряду в процессе укладки кирпича.

При кладке столбов большого сечения раствор расстилают так же, как и при возведении стен.

На участках стен с большим количеством дымовых и вентиляционных каналов раствор между каналами расстилают кельмой, причем его берут со сплошной части стены или же с внутренней версты, куда раствор подают заранее.

Способы и последовательность кладки

Кладку верст ведут тремя способами:
  1. вприжим;
  2. вприсык;
  3. вприсык с подрезкой раствора

Кладку забутки ведут в полуприсык. Выбор способа зависит от пластичности раствора, состояния кирпича (сухой или влажный), времени года и требований к чистоте лицевой стороны кладки.

Способом вприжим выкладывают стены из кирпича на жестком растворе (осадка конуса 7…9 см) с полным заполнением и расшивкой швов. Этот способ применяют для кладки как ложковых, так и тычковых верст. Раствор расстилают с отступом от лицевой стены на 10…15 мм. Каменщик разравнивает раствор тыльной стороной кельмы, перемещая ее от уложенного кирпича и устраивая растворную постель одновременно для трех ложковых или пяти тычковых кирпичей.

Кладку каменщик выполняет в следующем порядке:

Держа в правой руке кельму, разравнивает ею растворную постель, затем ребром кельмы подгребает часть раствора и прижимает его к вертикальной грани ранее уложенного кирпича, а левой рукой доносит новый кирпич к месту укладки. После этого опускает кирпич на подготовленную постель и, двигая его левой рукой к ранее уложенному кирпичу, прижимает к полотну кельмы. Движением вверх правой руки вынимает кельму, а кирпичом, придвигаемым левой рукой, зажимает раствор между вертикальными гранями укладываемого и ранее уложенного кирпича. Нажимом руки осаживает уложенный кирпич на растворной постели. Избыток раствора, выжатый из наружного шва, подрезает кельмой за один прием после укладки тычками каждых трех — пяти кирпичей или после укладки ложками двух кирпичей. Подрезанный раствор каменщик набрасывает на растворную постель.

Кладка получается прочной с заполненными раствором швами, плотной и чистой. Однако этот способ считается наиболее трудоемким, так как рабочий выполняет большее количество движений, чем при других способах.

Способом вприсык ведут кладку на пластичных растворах (осадка конуса 12…13 см) с неполным заполнением швов раствором по лицевой стороне стены, т. е. впустошовку.

Ложковый ряд укладывают в следующем порядке:

Взяв кирпич и держа его наклонно, каменщик, начиная на расстоянии 8…12 см от ранее уложенного кирпича, загребает тычковой гранью кирпича часть раствора предварительно разостланного на постели. Придвигая кирпич к ранее уложенному, каменщик постепенно выправляет его положение и прижимает к постели При этом часть раствора, снятая с постели, заполняет вертикальный поперечный шов. Уложив кирпич, каменщик осаживает его рукой на растворной постели.

При укладке тычкового ряда процесс выполняют в той же последовательности, только раствор для образования вертикального поперечного шва подгребают не тычковой, а ложковой гранью

Этим способом кирпич можно укладывать как левой, так и правой рукой. Для укладки кирпича способом вприсык раствор расстилают грядкой с отступом от наружной вертикальной поверхности стены на 20…30 мм, чтобы при кладке раствор не выжимался на лицевую поверхность кладки.

В сейсмических районах укладка кирпичей в верстовых рядах способом вприсык не допускается.

Способ вприсык с подрезкой раствора применяют при возведении стен с полным заполнением горизонтальных и вертикальных швов и с расшивкой швов. При этом раствор расстилают так же, как и при кладке вприжим, т. е. с отступом от стены на 10…15 мм, а кирпич укладывают на постель так же, как при кладке вприсык. Избыток раствора, выжатый из шва на лицо стены, подрезают кельмой, как при кладке вприжим. Раствор применяют более жесткий, чем для кладки без подрезки подвижностью 10…12 см. При чрезмерной пластичности раствора каменщик не будет успевать срезать его при выдавливании из швов кладки.

На укладку вприсык с подрезкой раствора затрачивается больше времени и труда, чем на кладку вприсык, но меньше, чем на кладку вприжим.

Способом вполуприсык выкладывают забутку. Для этого сначала между внутренней и наружной верстами расстилают раствор. Затем разравнивают его, после чего каменщик укладывает кирпич в забутку. При этом он работает двумя руками, укладывая одновременно по два кирпича.

Процесс кладки забутки несложен, его выполняют обычно каменщики 2-го разряда. Кирпич при кладке держат почти плашмя, на расстоянии 6…8 см от ранее уложенного, постепенно опуская кирпич на растворную постель, загребают ребром незначительное количество раствора придвигают кирпич вплотную к ранее уложенному и нажимом рук осаживают на место.

Вертикальные швы остаются при этом частично незаполненными. Их заполняют при расстилании раствора для кладки следующего по высоте ряда, причем каменщик следит за тем, чтобы поперечные швы между кирпичами заполнялись целиком. Плохое заполнение вертикальных поперечных швов раствором не только снижает прочность кладки, но и уменьшает теплозащитные свойства сте н.

Кирпичи забутки плотно прижимают к постели, чтобы их верхняя поверхность была на одном уровне с верстовыми.

Виды расшивки швов

Для придания наружной поверхности кладки четкого рисунка и уплотнения раствора в швах их расшивают. В этом случае кладку ведут с подрезкой раствора, а швам придают различную форму — прямоугольную заглубленную, с выпуклостью наружу или вогнутую внутрь, треугольную двухсрезную, применяя расшивки с рабочей частью различных очертаний. Вогнутыми расшивками швам придают выпуклую форму, расшивками круглого сечения — вогнутую.

Швы расшивают до схватывания раствора, так как в этом случае процесс менее трудоемок, а качество швов лучше. Предварительно поверхность кладки протирают ветошью или щеткой от набрызгов раствора, затем расшивают вертикальные швы (6…8 тычков или 3…4 ложка), после чего — горизонтальные.

Последовательность кладки

Укладку рядов кирпича начинают с наружной версты. Кладку любых конструкций и их элементов (стен, столбов, обрезов, напусков), а также укладку кирпича под опорными частями конструкций независимо от системы перевязки начинают и заканчивают тычковым рядом.

Применяют:
  • порядный,
  • ступенчатый,
  • смешанный способы кладки.

а) Порядный способ — простой, но трудоемкий; к кладке каждого следующего ряда приступают после укладки верст и забутки предыдущего. Этот способ применяют преимущественно при однорядной системе перевязки. Однако чтобы облегчить труд каменщика рекомендуется следующий порядок: после тычковых кирпичей наружной версты укладывают ложковые кирпичи второго ряда наружной версты, затем — внутренние версты 3, 4 и забутку стены. Соблюдая такую последовательность, каменщик реже переключается с наружных верст на внутренние, чем при кладке сначала полностью одного ряда, а затем дружого.

б) Ступенчатый способ рекомендуется при многорядной перевязке и состоит в том, что сначала выкладывают тычковую версту первого ряда и на ней наружные ложковые версты от второго до шестого ряда: затем внутреннюю тычковую версту ряда 7 и порядно пять рядов внутренней версты (8, 10, 12, 14, 16) и забутки (9, 11, 13, 15 и 17). Максимальная высота ступени при этой последовательности — шесть рядов.

в) Смешанным способом выкладывают стены при многорядной перевязке. Первые 7…10 рядов кладки выполняют порядно. При высоте кладки 0,6…0,8 м, начиная с 8…10 рядов, рекомендуется применять ступенчатый способ кладки, так как продолжать кладку порядным способом, особенно при толщине стен в 2 кирпича и больше, трудно. В этом случае каменщик, выкладывая верхние ряды наружных верст, может опираться на нижние ступени кладки, что значительно облегчает его труд.

Кладка стен и углов

Для перевязки швов кладки вертикальных ограничений, мест примыкания и пересечения стен, при кладке столбов и простенков требуются неполномерные кирпичи: четвертки, половинки и трехчетвертки. Их заготовляют каменщики. Для четверток, трехчетверток и половинок в целях экономии необходимо использовать кирпичи с отбитыми углами или другими дефектами.

Чтобы правильно отмерить длину неполномерного кирпича, на ручке молотка делают зарубки, соответствующие длинам частей кирпича. Линию обрубки кирпича отмечают лезвием молотка. Затем делают насечку ударом молотка сначала по ложку одной стороны, потом по ложку другой стороны и, наконец, сильным ударом перерубают кирпич по отмеченной линии.

При рубке кирпича удар молотка должен быть направлен перпендикулярно ложку, в противном случае линия обрубки может оказаться неправильной и получится неполномерный кирпич с косым торцом. Если кирпич надо расколоть вдоль, то сначала наносят легкие удары по четырем его плоскостям, а затем сильным и коротким ударом по линии обрубки на торце кирпича раскалывают его на требуемые части. Кирпич рубят и ребром кельмы.

Общие правила кладки стен

Кладку начинают с закрепления угловых и промежуточных порядовок. Их устанавливают по периметру стен и выверяют по отвесу и уровню или нивелиру так, чтобы засечки для каждого ряда на всех порядовках находились в одной горизонтальной плоскости.

Порядовки располагают на углах, в местах пересечения и примыкания стен, а также на прямых участках стен на расстоянии 10…15 м друг от друга.

После закрепления и выверки порядовок выкладывают маяки в виде убежной штрабы, располагая их на углах и на границе возводимого участка.

Затем к порядовкам зачаливают шнуры-причалки. При кладке наружных верст шнур-причалку устанавливают для каждого ряда, натягивая его на уровне верха укладываемого ряда с отступом от вертикальной плоскости кладки на 3…4 мм. Шнур-причалку у маяков можно укреплять и с помощью причальной скобы, острый конец которой вставляют в шов кладки, а к тупому, более длинному концу, опирающемуся на маячный кирпич, привязывают причалку. Свободную часть шнура наматывают на ручку скобы. Поворотом скобы в новое положение шнур-причалку натягивают для следующего ряда. Чтобы шнур причалка не провисала между маяками, под шнур подкладывают деревянный маячный клин, толщина которого равна высоте ряда кладки, а поверх него кладут кирпич, которым прижимают шнур. Маячные клинья укладывают через 4…5 м с выступом за вертикальную плоскость стены на 3…4 мм. Шнур-причалку можно укреплять также, привязывая его за гвозди, закрепляемые в швах кладки.

После того как будут установлены порядовки, выложены маяки и натянуты шнуры-причалки, процесс кладки выполняют в такой последовательности: раскладывают кирпичи на стене, расстилают раствор под наружную версту и укладывают наружную версту. Дальнейшие операции зависят от принятого порядка кладки: порядного, ступенчатого или смешанного.

В процессе кладки соблюдают следующие общие правила:

Стены и простенки выполняют по единой системе перевязки швов — многорядной или однорядной (цепной). Для кладки столбов, а также узких простенков (шириной до 1 м) внутри здания или скрываемых отделкой применяют трехрядную систему перевязки швов.

Тычковые ряды в кладке укладывают из целых кирпичей. Независимо от принятой системы перевязки швов тычковые ряды укладывают обязательно в нижнем (первом) и верхнем (последнем) рядах возводимых конструкций, на уровне обрезов стен и столбов, в выступающих рядах кладки (карнизах, поясах и т. д.).

При многорядной перевязке швов обязательно укладывают тычковые ряды под опорные части прогонов, плит перекрытий, балконов, под мауерлаты и другие конструкции. При однорядной (цепной) перевязке швов допускается опирание сборных конструкций на ложковые ряды кладки.

Применение половинок кирпича допускается только в кладке забутовочных рядов и мало нагруженных каменных конструкций (участки стен под окнами и т. п.).

Горизонтальные и поперечные вертикальные швы кладки стен, а также все швы (горизонтальные, поперечные и продольные вертикальные) в перемычках, простенках и в столбах должны быть заполнены раствором, за исключением швов при кладке впустошовку.

Трехчетвертки и другие неполномерные кирпичи укладывают отколотой стороной внутрь кладки, а целой — наружу.

При однорядной (цепной) перевязке прямых стен, имеющих по толщине нечетное число полукирпичей, например полтора, первую наружную версту первого ряда укладывают тычковыми кирпичами, а вторую — ложковыми.

При кладке стен, имеющих по толщине четное число полукирпичей, например два, первый ряд начинают с укладки тычков по всей ширине стены, во втором ряду верстовые кирпичи кладут ложками, забутку — тычками.

При кладке стен большей толщины в верстовых рядах во втором ряду над тычками кладут ложки, а над ложками — тычки. Забутку во всех рядах выполняют тычками.

Вертикальное ограничение (ровный обрез стены по вертикальной плоскости) при кладке при однорядной системе перевязки получают, укладывая вначале стены трехчетвертки. При возведении стены в 1/2 кирпича в ее начале ставят через один ряд половинки. Для закладки вертикального ограничения стены в 1 кирпич в ложковом ряду в ее начале располагают в продольном направлении две трехчетвертки, а в тычковом, как обычно — целый кирпич.

В вертикальном ограничении стены в полтора кирпича в тычковом ряду в начале стены в углах располагают трехчетвертки в поперечном направлении, в ложковом — три трехчетвертки в продольном направлении стены.

Кладка углов стен

Прямые углы при однорядной системе выкладывают в такой последовательности:

первый тычковый ряд каждой из стен прямого угла начинают от наружной поверхности двумя трехчетвертками. Второй ряд наружной версты вкладывают ложками. Для соблюдения перевязки швов во внутренней версте в забутке укладывают четвертки кирпича.

В первом ряду кладку примыкающей стены пропускают через основную стену до ее лицевой поверхности и заканчивают тычками и трехчетвертками, если для соблюдения перевязки применяются трехчетвертки и четвертки, либо пропускаемую кладку заканчивают одними трехчетвертками. Во втором ряду к ложкам основной стены примыкает ряд примыкающей стены.

Пересечение стен при цепной системе перевязки выполняют попеременно пропуская ряды кладки одной стены через другую.

При кладке стен многорядной перевязкой первый ряд выполняют так же, как и при однорядной перевязке тычками. При толщине стены, кратной целому кирпичу, во втором ряду наружную и внутреннюю версты выкладывают ложками, а забутку — тычками. При толщине стены, кратной нечетному числу кирпичей, первый ряд выкладывают тычками на фасад, а ложками внутрь помещения; второй ряд, наоборот, ложками на фасад, а тычками внутрь. Последующие 3…6-й ряды возводят только ложками с перевязкой вертикальных поперечных швов на половину или четверть кирпича.

При кладке малонагруженных участков под окнами, при заполнении каркасных стен допускается использовать в забутке половняк и кирпичный бой.

Вертикальное ограничение стены получают, выкладывая первые два ряда с трехчетвертками в начале. В остальных ложковых рядах неполномерные кирпичи у ограничений чередуют с целыми. Кирпич располагают так, чтобы ложки перекрывали друг друга на полкирпича.

Прямые углы выкладывают с применением трехчетверток или четверток. Начинают кладку с двух трехчетверток, из которых каждую помещают ложком в наружную версту соответствующей сопрягаемой стены.

Промежуток, образующийся между трехчетвертками и тычковыми кирпичами, заполняют четвертками (см. первый ряд кладки). Во втором ряду версты выполняют ложками, а забутку — тычками. Кладку следующих ложковых рядов ведут с перевязкой вертикальных швов..

При пересечении стен тычковые ряды одной стены отодвинуты на четверть кирпича от лица другой стены и в этом промежутке уложены четвертки. Последующими ложковыми рядами тычковые ряды обеих пересекающихся стен перевязывают на 1/4 или 1/2 кирпича. В этом случае при взаимной перевязке ложковых рядов пересекающиеся стены как бы не проходят через основную стену, а только углубляются в нее на 1/2 кирпича.

Примыкания стен при неодновременном возведении их можно выполнять в виде вертикальной многорядной или однорядной штрабы. В этих случаях в наружные стены закладывают три стальных стержня диаметром 8 мм, которые по три стержня в ряд располагают не реже чем через 2 м по высоте кладки, а также в уровне каждого перекрытия. Стержни должны иметь длину не менее 1 м от угла примыкания и заканчиваться анкером.

Часто кладку наружных 138 мм, а кладку внутренних стен выполняют из керамического кирпича толщиной 65 мм или кирпича (камней) толщиной 138 мм, а кладку внутренних стен — из утолщенного кирпича толщиной 88 мм. При этом примыкание внутренних стен к наружным перевязывают через каждые три ряда кирпичей толщиной 88 мм.

Тонкие, в 1/2 кирпича или в 1 кирпич, стены внутри зданий возводят после наружных. Для этого в наружной стене устраивают паз глубиной в 1/2 кирпича и в него заводят тонкую стену. Существует и иной способ сопряжения, когда швы наружной стены в процессе кладки закладывают стержни арматуры.

Кладка выступа стен

Выступы стен (пилястры) выкладывают по однорядной или многорядной системе перевязки, если ширина пилястры 4 кирпича и более, а при ширине пилястры до 31/2 кирпича — по трехрядной системе перевязки.

Для перевязки выступа с основной стеной в зависимости от размера пилястры используют неполномерные или целые кирпичи, применяя приемы раскладки кирпичей, рекомендуемые для перевязки примыканий (пересечений) стен.

Кладка стен с нишами

Стены с нишами выкладывают с применением тех же систем перевязки, что и сплошные участки. При этом ниши (для приборов отопления) образуют, прерывая внутреннюю версту, а в углы ниши для связи их со стеной укладывают неполномерные и тычковые кирпичи.

Кладка стен с каналами

Газоходы, вентиляционные и другие каналы размещают, как правило, во внутренних стенах здания: в стенах толщиной 38 см — в один ряд, толщиной 64 см — в два ряда. Сечение каналов обычно бывает 140×140 мм (1/2×1/2 кирпича), дымовых каналов больших печей и плит — 270X140 мм (1/2×1/2 кирпича) или 270×270 мм (1×1 кирпич).

Газовые и вентиляционные каналы в стенах из кирпича, полнотелых и пустотелых бетонных камней выкладывают из керамического полнотелого кирпича с соответствующей перевязкой кладки канала с кладкой стены. Толщина стенок каналов и перегородок (рассечек) между ними — не менее 1/2 кирпича.

Каналы делают вертикальными. Допускаются отводы каналов на расстояние не более 1 м под углом не менее 60° к горизонту. Сечение канала на участке увода, измеряемое перпендикулярно оси канала, должно быть такое же, как сечение вертикального канала. Наклонные участки выкладывают из отесанных под определенным углом кирпичей, остальные участки — из целых кирпичей.

Для кладки каналов применяют те же растворы, что и для внутренних стен здания. В малоэтажных зданиях дымовые трубы выкладывают на глинопесчаном растворе.

В местах, где деревянные конструкции (балки перекрытий, мауерлаты) подходят близко к дымовым каналам (дымовым трубам), устраивают разделки из несгораемых материалов (кирпича, асбеста) и увеличивают толщину стенок канала. Такую же разделку делают в местах, где конструкции приближены к вентиляционным каналам, проходящим рядом с дымовыми. Разделки между деревянными конструкциями здания и дымовым каналом, т. е. внутренней поверхностью газохода, должны быть не менее 38 см, если конструкции не защищены от возгорания, и не менее 25 см, если они защищены.

Участки кирпичных стен с каналами выкладывают с предварительной разметкой их на стене по шаблону — доске с вырезами, соответствующими расположению и размерам каналов на стене. Этим же шаблоном проверяют в роцесс кладки правильность размещения каналов.

При кладке в каналы вставляют инвентарные буйки в виде пустотелых коробок из досок или другого материала. Сечение буйка равно размерам канала, а высота его — 8…10 рядам кладки. Применение буйков обеспечивает правильную форму каналов и предохраняет их от засорения, при этом полнее заполняются швы. Буйки переставляют через 6…7 рядов кладки.

Швы кладки каналов должны быть хорошо заполнены раствором. По ходу кладки их затирают швабровкой при перестановке буйков. Смачивая поверхности каналов водой, растирают шваброй наплывы раствора и заглаживают швы, устраняя шероховатости, где может оседать сажа.

После окончания кладки каналы проверяют, пропуская через них шар диаметром 80…100 мм, привязанный на шнуре. Место засорения канала определяют по длине опущенного в него шнура с шаром.

Кладка столбиков под лаги

При устройстве дощатых полов первых этажей доски пола настилают по лагам, укладываемым на кирпичные столбики сечением в 1 кирпич. Применение для столбиков силикатного кирпича и искусственных камней, прочность которых уменьшается при увлажнении, не допускается.

Столбики устанавливают на плотный грунт или на бетонное основание. Они должны возвышаться над уровнем грунта на два ряда кладки.

До начала кладки размечают места установки столбиков, причем крайние ряды столбиков, по которым будут уложены лаги вдоль стен, устанавливают к ним вплотную, а крайние столбики каждого ряда — с отступом на 1/2 кирпича.

Столбики выкладывают по однорядной перевязке швов. Один каменщик подготавливает место, раскладывает кирпич и подает раствор, другой ведет кладку. Верх столбиков должен располагаться на одном уровне соответственно заданной отметке. Кладку проверяют двухметровой рейкой и уровнем, которую прикладывают к столбикам во всех направлениях

Кладка столбов и простенков

Столбы. Столбы выкладывают по трехрядной системе перевязки из целых кирпичей с добавлением половинок.

Допускается совпадение наружных вертикальных швов в трех рядах кладки по высоте. Тычковый ряд кладут через три ложковых ряда. Для такой кладки требуется наименьшее количество неполномерного кирпича. Например, при кладке столбов сечением 2×2 кирпича перевязку делают то лько целыми кирпичами, а при кладке столбов сечением 1 1/2 или 2×2 1/2 кирпича в каждые четыре ряда кладки укладывают только две половинки.

Простенки. Простенки шириной до 1 м выкладывают по трехрядной системе перевязки, шириной более 4 кирпичей допускается выкладывать и по многорядной системе. При трехрядной перевязке для образования в простенках четвертей в первом тычковом ряду укладывают четвертки, а в ложковых рядах — половинки.

Ввиду того что столбы и простенки обычно нагружены больше, чем другие конструкции, выкладывать их впусто-шовку не разрешается. Допускается неполное заполнение только вертикальных швов на глубину до 10 мм от лицевой поверхности. Столбы и простенки шириной 2 1/2 кирпича и менее выкладывают только из отборного целого кирпича.

Если к столбам примыкают тонкие стенки, их соединяют выпущенной из столба штрабой или стальными стержнями, закладываемыми в кладку.

Армированная кирпичная кладка

Армированные кирпичные конструкции представляют собой кладку, усиленную стальной арматурой, которую укладывают на растворе в швы между кирпичами. Под действием сжимающих сил арматура зажимается в швах благодаря силам трения и сцепления с раствором работает как одно целое с кладкой. Армирование может быть поперечное и продольное.

Поперечное армирование выполняют сетками или отдельными стержнями. Стержни воспринимают поперечные растягивающие усилия, возникающие при сжатии кладки, препятствуют разрушению кирпича при изгибе и растяжении и этим увеличивают несущую способность сжатого элемента.

Столбы, стены и простенки армируют поперечной сетчатой арматурой, прямоугольной или зигзагообразной («зигзаг»). Диаметр стержней для поперечного армирования кладки допускается не менее 2,5 мм и не более 8 мм. Вместе с тем диаметр арматуры в прямоугольных сетках должен быть не более 5 мм, а в зигзагообразных — не более 8 мм. Применение арматуры больших диаметров вызвало бы недопустимое увеличение толщины горизонтальных швов и снижение прочности кладки.

Для предохранения от коррозии арматурные сетки сверху и снизу защищают слоем раствора толщиной не менее 2 мм. В связи с этим общая толщина шва, в котором расположена прямоугольная сетка из стержней диаметром 5 мм, должна быть не менее 14 мм.

Стержни сеток сваривают или связывают между собой вязальной проволокой. Расстояние между стержнями в сетках должно быть не менее 30 и не более 120 мм. Сетки должны иметь такие размеры, чтобы концы стержней выступали на 2…3 мм за одну из внутренних поверхностей простенка или столба. По этим концам проверяют наличие арматуры в кладке.

Арматурные прямоугольные сетки укладывают не реже чем через пять рядов кладки, а при утолщенном кирпиче — через четыре ряда, зигзагообразные — попарно в двух смежных рядах, так чтобы направление стержней в них было взаимно перпендикулярным. За расстояние между зигзагообразными сетками принимают расстояние между сетками одного направления.

Продольное и вертикальное армирование кладки применяют для восприятия растягивающих усилий в изгибаемых и внецентренно сжатых конструкциях (столбах, тонких стенах и перегородках) для повышения их устойчивости, а также в конструкциях, подверженных сейсмическим воздействиям.

Сечение стержней и их расположение указывают в проекте. Стержни арматуры соединяют между собой, как правило, сваркой.

Кладка стен облегченных конструкций

Наряду с кладкой из легких каменных материалов (пустотелого и пустотелого эффективного кирпича, керамических и легкобетонных пустотелых камней, пеносиликатных камней) применяют облегченные кладки, в которых часть камней заменяют легким бетоном, засыпками или воздушными прослойками.

Применяют также кладки на теплых растворах, приготовленных на перлитовом или другом пористом песке. Такие растворы позволяют уменьшить толщину стен благодаря их повышенной теплостойкости. Наиболее распространены кирпичные стены облегченных конструкций с горизонтальными кирпичными диафрагмами, а также стены колодцевой кладки.

Иногда используют другие типы облегченных кирпичных кладок, например с облицовкой теплоизоляционными плитами, с уширенными швами.

Кладку стен облегченной конструкции выполняют с расшивкой швов с фасадной стороны. В подоконных участках наружных стен, на участках у обреза цоколя для защиты их от увлажнения верхние два ряда выкладывают сплошной кирпичной кладкой.

Облегченная кирпично-бетонная кладка состоит из двух стенок толщиной 1/2 кирпича и легкого бетона, укладываемого между ними. Стенки связывают тычковыми рядами, заходящими в бетон на 1/2 кирпича и располагаемыми через каждые три или пять ложковых рядов кладки. Тычковые ряды (диафрагмы) можно размещать в одной плоскости и вразбежку в шахматном порядке в зависимости от принятой толщины стены, которая может быть от 380 до 680 мм. Вместо сплошных тычковых рядов связь между продольными стенками допускается осуществлять отдельными кирпичами, укладываемыми в продольных стенках тычками не реже чем через два ряда по высоте и не реже чем через два кирпича, уложенных ложками по длине продольных стенок.

Кирпично-бетонную кладку применяют при строительстве зданий высотой до четырех этажей.

Стены возводят поясами, высота которых определяется поперечной перевязкой кладки тычковыми рядами. В стенах, перевязываемых тычковыми рядами, расположенными в одной плоскости, кладку начинают с тычкового ряда. Уложив его, выкладывают наружную версту стены на высоту двух ложковых рядов и вслед за ней — внутреннюю версту стены на ту же высоту. Затем заполняют промежуток между стенками легким бетоном и снова кладут стенки до тычкового ряда. Дальнейший процесс кладки продолжают в той же последовательности.

Если тычковые ряды располагают вразбежку, то выкладывают сначала наружную тычковую и внутреннюю ложковую версты, затем два наружных и два внутренних ложковых ряда, после чего заполняют пространство между выложенными рядами бетоном. Закончив укладку бетона в этот пояс, вновь выводят по три ряда кладки, причем сначала наружную ложковую версту, в потом внутреннюю, в котором первым кладут тычковый ряд, а затем два ложковых.

Облегченная кладка колодцев состоит из двух продольных стенок толщиной 1/2 кирпича каждая, расположенных друг от друга на расстоянии 140…340 мм и соединенных между собой через 650…1200 мм по длине поперечными стенками толщиной 1/2 кирпича. Кладку поперечных стенок перевязывают с продольными стенками через один ряд по высоте. Образующиеся колодцы между продольными и поперечными стенками заполняют легким бетоном, засыпными минеральными теплоизолирующими материалами (щебень и песок легких горных пород, керамзит, шлак) и легкобетонными вкладышами в виде камней и плит. При толщине стен, не кратной 1/2 кирпича, поперечные стенки выкладывают с уширенными вертикальными швами.

Чтобы термоизолирующая засыпка не осела, ее укладывают слоями толщиной 100… 150 мм, а уплотняют послойным трамбованием и поливают раствором через каждые 300…500 мм по высоте. Противоосадочные растворные диафрагмы при необходимости армируют прутками или скобами из проволоки. Благодаря жесткости контура кладки термоизолирующую засыпку можно выполнить сразу же после возведения стенок на высоту пяти рядов, т. е. такими ярусами, в уровне которых устраивают противоосадочные растворные диафрагмы.

Кирпичная кладка с облицовкой теплоизоляционными плитами имеет толщину; 11/2 и 2 кирпича. Стену с внутренней стороны утепляют пеносиликатными и другими плитными теплоизолирующими материалами, которые устанавливают либо вплотную к кладке, либо с отступом от нее на 30 мм, создавая возушную прослойку между кладками и плитами. Способы крепления плитного утеплителя к кирпичной кладке зависят от материала плит и их размеров.

Кладку с уширенными швами применяют при возведении стен из кирпича или легкобетонных камней. Уширенный шов располагается ближе к. наружной поверхности стены. Размеры его, как и общая толщина стены, назначаются проектом. Уширенный шов заполняют неорганическими теплоизоляционными материалами или раствором (если кладку выполняют на легких растворах, приготовляемых на пористых заполнителях).

Кладка перемычек, арок, колодцев

Типы перемычек. Часть стены, перекрывающая оконный или дверной проем, называется перемычкой. Если нагрузка от перекрытий передается на стену непосредственно над проемом, применяют несущие сборные железобетонные перемычки. При отсутствии такой нагрузки для перекрытия проемов шириной менее 2 м применяют железобетонные несущие или рядовые кирпичные перемычки в виде кладки на растворах повышенной прочности с арматурными стержнями для поддержания кирпичей нижнего ряда.

Вместо рядовых иногда делают клинчатые перемычки, которые служат в то же время архитектурными деталями фасада. С этой же целью при пролетах до 3,5…4 м часто возводят арочные перемычки. Кладку арочного типа используют также для устройства перекрытий в зданиях; такие перекрытия называют сводчатыми (сводами).

При кладке перемычек все продольные и поперечные швы обязательно целиком заполняют раствором, так как такая кладка работает не только на сжатие, но и на изгиб. При слабом заполнении раствором вертикальных швов под влиянием нагрузок сначала происходит сдвиг отдельных кирпичей, а затем разрушение кладки.

Рядовые перемычки. Рядовые перемычки выкладывают из отборного целого кирпича с соблюдением горизонтальности рядов и правил перевязки обычной кладки. Высота рядовой перемычки 4…6 рядов кладки, а длина — на 50 см больше ширины проема. Для кладки перемычек применяют раствор марки не ниже 25.

Под нижний ряд кирпича в перемычке в слое раствора толщиной 2…3 см укладывают не менее трех стержней арматуры из круглой стали диаметром не менее 6 мм (по одному стержню с сечением 0,2 см2 на каждые 1/2 кирпича толщины стены). Арматура воспринимает растягивающие усилия, возникающие в кладке. Концы круглых стержней пропускают за грани проема на 25 см и загибают вокруг кирпича, т. е. заанкеривают в кладке. Концы стержней периодического профиля заанкеривать не требуется.

Рядовые перемычки делают с применением временной опалубки из досок толщиной 40…50 мм. По ней расстилают раствор, в который затем втапливают арматурные стержни. Концы опалубки опирают на кирпичи, выпущенные из кладки; после снятия опалубки их срубают. Иногда концы опалубки вставляют в борозды на откосах проемов, которые закладывают после снятия опалубки.

Клинчатые и лучковые перемычки. Клинчатые и лучковые перемычки выкладывают из керамического кирпича путем образования клинообразных швов, толщина которых внизу перемычки не менее 5 мм, вверху не более 25 мм. Кладку ведут поперечными рядами по опалубке, удерживаемой кружалами.

До начала кладки перемычки возводят стену до уровня перемычки, выкладывая одновременно опорную ее часть (пяту) из подтесанного кирпича (шаблоном определяют направление опорной плоскости, т. е. угол ее отклонения от вертикали). Затем на опалубке размечают ряды кладки с таким расчетом, чтобы число их было нечетным, учитывая при этом толщину шва. Ряды кладки в данном случае считают не по вертикали, а по горизонтали. Центральный нечетный ряд кирпича называют замковым. Он должен находиться в центре перемычки в вертикальном положении.

Кладку клинчатых и лучковых перемычек ведут равномерно с двух сторон от пяты к замку таким образом, чтобы в замке она заклинивалась центральным нечетным кирпичом.

Правильность направления швов проверяют шнуром, укрепленным в точке пересечения сопрягающихся линий опорных частей (пят). При пролетах более 2 м кладка клинчатых перемычек не допускается.

Арочные перемычки и своды. Арочные перемычки, а также арки и своды выкладывают в той же последовательности, как и клинчатые перемычки. Швы между рядами должны быть перпендикулярны кривой линии, образующей нижнюю поверхность арки, и наружной поверхности кладки. Швам кладки придают клинчатую форму с уширением наверху и сужением внизу. Такое расположение рядов кладки и разделяющих их постелей соответствует первому правилу разрезки кладки, так как в арках и сводах усилие от нагрузки меняет свое направление, действуя по касательной к кривой арки. Постели рядов оказываются перпендикулярными направлению давлений.

Кладку арочных перемычек ведут по опалубке соответствующей формы в такой же последовательности, как и кладку клинчатых перемычек. Направление радиальных швов и правильность укладки каждого ряда проверяют по шнуру, закрепленному в центре арки. Шнуром и шаблоном-угольником, одна из сторон которого имеет очертание, соответствующее кривизне арки, определяют и проверяют положение каждого ряда кладки.

Конструкция опалубки для кладки сводов и арок должна быть такой, чтобы она могла обеспечить равномерное опускание ее при распалубливании. Для этого под кружалами ставят клинья, при постепенном ослаблении которых опалубка опускается.

Сроки выдерживания арочных и клинчатых перемычек на опалубке в зависимости от температуры наружного воздуха в летних условиях и марки раствора могут быть от 5 до 20 сут, а рядовых перемычек — от 5 до 24 сут.

Устройство осадочных и температурных швов

Осадочными швами разделяют здание по длине на части для предупреждения неравномерной осадки. Вертикальными осадочными швами отделяют одну часть здания от другой по всей ширине и высоте от карниза до подошвы фундаментов. Расположение их указывают в проекте.

Осадочные швы в стенах делают в виде шпунта толщиной, как правило, 1/2 кирпича, с прокладкой двух слоев толя, а в фундаментах — без шпунта. Над верхним обрезом фундамента под шпунтом стены оставляют пустое пространство — зазор на 1…2 кирпича кладки, чтобы при осадке шпунт не упирался в кладку фундамента, иначе в этом месте кладка может разрушиться.

Осадочные швы в фундаментах и стенах законопачивают просмоленной паклей. Чтобы поверхностные и грунтовые воды не проникли в подвал через осадочные швы, с наружной стороны фундамента устраивают глиняный замок или принимают другие меры, предусмотренные проектом.

Температурные швы предохраняют стены от появления трещин при температурных деформациях. Насколько велики эти деформации, можно судить, например, по следующим данным: каменные здания, имеющие летом при температуре 20°С длину 20 м, зимой при температуре −20°С становятся короче на 10 мм.

Температурные швы делают в виде шпунта, однако в отличие от осадочных их устраивают только в пределах высоты стен здания. Толщину осадочных и температурных швов в стенах при кладке назначают 10…20 мм, меньшую — при температуре наружного воздуха во время кладки 10°С и выше.

Кладка из искусственных и природных камней правильной формы

Стены из керамических пустотелых камней При кладке стен из керамических пустотелых камней (250X120X138 мм) с семью или большим числом щелевых пустот соблюдают те же правила перевязки, что и при кладке из керамического кирпича. Кладку из керамических пустотелых модульных камней и укрупненных (288Х138Х XI38; 250X250X138) выполняют по цепной системе перевязки.

Высота камней (138 мм) не позволяет укладывать забутку в обычном порядке. Поэтому версты из керамических камней выкладывают в несколько иной последовательности, чем обычно: после наружной версты сначала кладут забутовоч-ный ряд, а затем уже внутреннюю версту.

Каждую версту ряда (наружную, затем забутку и внутреннюю версту) укладывают особым способом, при котором достигается полное заполнение раствором поперечных швов и повышаются как теплозащитные свойства кладки, так и ее прочность.

Тычковую внутреннюю версту выкладывают в такой последовательности:

на обрез стены у внутреннего края камни, раскладывая их на постель на расстоянии 5…6 см один от другого. Чтобы камни удобно было захватывать, их укладывают с небольшим свесом. Расстояние между последним, уложенным в наружную версту камнем и первым наверстанным должно быть не менее 35…40 см.

Затем расстилают на стене под наружную версту грядку раствора на длину 70…80 см, отступив от края стены на 1,5… 2 см

Разравнивают кельмой раствор на постели, берут камень рукой за ложковые грани, наклоняют его и в то же время набрасывает кельмой Г-образно раствор на ложковую грань камня.

Затем, поддерживая камень кельмой, подносят его к месту укладки, поворачивает постелью вниз и плотно прижимают к ранее уложенному, осаживая нажимом руки.

Раствор, выжатый 3…4 тычками, подрезает кельмой и сбрасывает на кладку.

Тычковую внутреннюю версту выкладывают следующим образом:

Камни вплотную один к другому наверстывают тычками, укладывая их на ложки (на внутренней версте стены) с небольшим свесом, затем расстилают на стене под внутреннюю версту грядку раствора и такую же грядку на наверстанные камни).

Разравнивают раствор кельмой на кладке и подготовленных камнях. Берут обеими руками за торцовые грани камень, поднимают его и подносят к месту укладки, постепенно поворачивая так, чтобы его грань с раствором заняла вертикальное положение.

Раствор не будет сползать, если окончательный поворот осуществляют в момент осаживания камня на постель. Укладывая камень на место, каменщик передвигает левую руку вверх по тычковой грани для того, чтобы его пальцы не оказались зажатыми между камнями наружной и внутренней верст, затем он плотно прижимает укладываемый камень к ранее уложенным и осаживает его нажимом руки.

Облегченные стены из эффективной кирпичной кладки

При постройке домов и зданий кирпичную кладку с облегченной конструкцией применяют с целью получения маловесной постройки с уменьшенной нагрузкой на фундамент. Технология возведения стен позволяет снизить затраты на стройматериалы, заменив часть кирпичей на различные виды засыпки и заливки с теплоизоляционными свойствами. Выполнять строительные работы следует с расшивкой швов с наружной стороны здания. Сплошная кладка в два ряда производится в местах границы цоколя и в участках под окнами для защиты от сырости.

Облегченная кирпичная кладка


Облегченная кирпичная кладка. 1.Определение облегченной кладки. 2.Колодцевая кладка. 3.Анкерная кладка. 4.Кладка с прослойкой из воздуха . 5.Кладка с теплоизоляционным утеплителем.
Если в промежутках между двумя рядами при укладывании кирпича, вставлен утепляющий материал – такая кладка будет называться облегченной.

Облегченная кладка — это такая видоизмененная сплошная многорядная кладка, в которой первые 2 ряда кирпича укладываются без изменения, а потом засыпается какой-то определенной засыпкой. Эта кладка экономична по расходу материалов и по стоимости. Наиболее часто встречаются следующие кладки.

Облегченная кладка, которая имеет трехрядные диафрагмы по высоте. Это кирпичные стенки по высоте через 5 рядов кирпича идут в перевязку с тремя горизонтальными. А пространство между стенками внутренней и наружной сторон заполняется или бетоном довольно легким, или каким-то утеплителем. Такой кладкой строят дома, не более чем трехэтажные.

Колодцевая кладка. Две кирпичных стенки, выложенные продольно в полкирпича, соединяются вертикальными перегородками. Получаются как бы колодцы, которые заполняются каким-то теплоизолирующим материалом. А для избегания оседания утепляющего материала в колодцах делают растворную стяжку. Стяжку армируют проволочной сеткой или проволочными скобами. Для такой кладки- 2 этажа — максимум.

Анкерная кирпичная кладка. При такой кладке так называемые тычковые кирпичи выкладывают вовнутрь, что обеспечивает анкеровку бетона с продольными стенками. Высота кладки- 4 этажа.

Кладка с прослойкой из воздуха – это кладка, выложенная по многорядной системе перевязок. Расширенный шов делают у наружной поверхности.

Внутренний воздушный промежуток выполняет теплоизоляционную роль. Высота постройки такой кладкой здания не более 5 этажей.

Кладка с теплоизоляционным утеплителем. При такой кладке с утеплителем зазор во время кладки заполняют плитами минераловатными, пенопластом и т.д. Через 5 рядов прослойку утеплителя делят тычковыми рядами кирпичей. Предел кладки — пять этажей.

При любом виде облегченной кладки через 12 рядов кирпича по высоте укладывается арматура диаметром 6мм.

Как выбрать кирпич?

Кирпичи бывают разных степеней прочности: М-75 и М-100 слабые, М-125 и М-175 средние, М-200, М-250 и М-300 прочные. Для частной постройки достаточно М-175. Различают материал и по морозостойкости, которую обозначают буквой F и числом после нее, например F25.

Число – это количество циклов заморозки, которое выдержит материал. Если дом строится в северных регионах, чем выше число, тем лучше.

В строительных магазинах кирпичи делят на две большие категории: строительные и облицовочные. Первые – это несущий материал. Облицовочные блоки нужны для красоты, они дороже и имеют более опрятный вид.

Облегченная анкерная кладка

Облегчённую кирпично-бетонную кладку возводятся из двух параллельных стенок толщиной в пол кирпича, где оставшиеся пространство заполняется лёгким бетоном. Использование пенобетона как заполнителя, улучшает теплоизоляцию а так же физико-механические свойства стен.
Стенки связывают тычковыми рядами-диафрагмами, заходящими в бетон на 1 / 2 кирпича и располагаемыми через каждые 3-5 ложковых рядов кладки. Диафрагмы размещают как в одной плоскости, так и в разбежку (в шахматном порядке) в зависимости от принятой толщины стены, которая может быть от 380 до 680 мм.

Вместо сплошных тычковых рядов связь между продольными стенками можно осуществлять отдельными кирпичами, укладываемыми тычками не реже чем через два ряда по высоте и не реже чем через два кирпича, уложенных ложками по длине.

Для подачи и расстилания раствора используют лоток с короткими ручками.

Стены возводят поясами, высота которых определяется поперечной перевязкой кладки тычковыми рядами. В стенах, перевязываемых тычковыми рядами, расположенными в одной плоскости, кладку начинают с тычкового ряда. Уложив его, выкладывают наружную версту стены на высоту двух ложковых рядов и вслед за ней — внутреннюю версту стены на ту же высоту. Затем заполняют промежуток между стенками лёгким бетоном и снова кладут стенки до тычкового ряда. Далее операции повторяют.

При кладке тычковых рядов вразбежку сначала выкладывают наружную тычковую и внутреннюю ложковую версты, затем два наружных и два внутренних ложковых ряда, после чего заполняют пространство между выложенными рядами бетоном. Закончив укладку бетона в этот пояс, вновь выводят по три ряда кладки, причем сначала наружную ложковую версту, а потом внутреннюю; первым кладут тычковый ряд, а затем два ложковых. Далее процесс кладки повторяется.

Кирпично-бетонную кладку применяют при строительстве зданий высотой до 4 этажей.

Кирпично-бетонная кладка стен по системе Н.С. Попова

При строительстве наружных стен для экономии кирпича и уменьшения массы дома кроме кладки из облегченных каменных материалов – пустотелого кирпича, пеносиликатных камней, пустотелых камней – используют облегченную кирпичную кладку, в которой часть кирпичей заменяют засыпками, легким бетоном, воздушными прослойками.

Чаще всего возводят следующие виды облегченных кирпичных стен:

  • системы Н.С. Попова – с горизонтальными кирпичными диафрагмами;
  • системы С.А. Власова – с использованием колодцевой кладки;
  • кладку с последующей облицовкой теплоизоляционными материалами;
  • с уширенными швами и т.п.

С фасадной стороны швы облегченных стены из кирпича расшивают. В целях защиты от увлажнения, участки у обреза цоколя, под окнами в верхних 2 рядах выкладывают сплошной кирпичной кладкой.

Как выполнить облегченную кирпично-бетонную кладку системы Н.С. Попова.

Стена, выполненная с применением данной системы, состоит из 2 стенок в полкирпича и легкого бетона, уложенного между ними. Связь стенок производят тычковыми рядами, которые заходят в бетон на полкирпича и располагаются через каждые 3 или 5 ложковых рядов кирпичной кладки. Диафрагмы (тычковые ряды) располагают как в одной плоскости, так и в разбежку в шахматном порядке. Толщина стены может составлять 380-680 мм.

Облегченная кирпично-бетонная кладка по системе Н.С. Попова (расположение тычков в одной плоскости)

Вместо сплошных тычковых рядов связь продольных стенок можно выполнить отдельными тычками, уложенными в продольных стенках не реже чем через 2 ряда по высоте и не реже чем через 2 ложка по длине продольных стенок.

GardenWeb

Облегченная кладка

Стены, где часть кладки заменена утепляющим материалом или воздушной прослойкой, называют облегченными. Такие конструкции экономичны по стоимости и расходу стеновых материалов. Наиболее распространены следующие виды облегченных кладок.

Кладка с трехрядными диафрагмами. Продольные кирпичные стенки через пять рядов по высоте перевязывают тремя горизонтальными рядами — диафрагмой. Пространство между наружной и внутренней верстами заполняют легким бетоном, шлаком или другим теплоизолирующим материалом. По условиям прочности высота кладки должна быть не более трех этажей.

Колодцевая кладка. Две продольные кирпичные стенки соединяются между собой вертикальными диафрагмами (перегородками). «Колодцы» между стенками заполняют легким бетоном, шлаком или другим утепляющим материалом.

Для предупреждения осадки сыпучего утеплителя в колодцах через 5—6 рядов по высоте устраивают растворную стяжку, армированную проволочной сеткой. Предельная высота колодцевой кладки — два этажа.

Тычковые кирпичи, выступающие вовнутрь кладки, обеспечивают анкеровку продольных стенок с бетоном. Высота такой кладки по условиям прочности — четыре этажа.

Кладку с воздушной прослойкой ведут по многорядной системе перевязки. Уширенный шов располагают у наружной поверхности. Воздушный промежуток шириной до 50 мм выполняет роль теплоизоляции. Высота кладки — до пяти этажей.

При кладке с утеплителем из теплоизоляционных плит зазор между лицевой верстой и забуткой заполняют по ходу кладки теплоизоляционным материалом (минераловат-ные плиты, фенольный пенопласт и др.). Прослойку утеплителя через каждые пять рядов разделяют тычковыми рядами кирпичей. Предельная высота кладки — пять этажей.

Облегченная кирпичная кладка

Применяемая кирпичная кладка стен толщиной в 510 и 640 мм обусловлена отнюдь не несущей способностью стен, а только из-за соображений теплопроводности. Для того чтобы дом был крепок и держал на себе крышу и снег, достаточно выполнить стены толщиной в 250 мм (один кирпич). Но такой толщины крайне мало, чтобы дом держал в себе тепло. Поэтому в средней полосе России кирпичные стены выполняют толщиной в 2 1/2 кирпича (640 мм). Такая толщина стен определяется по расчетам теплопроводности, исходя из наружной зимней температуры воздуха —30°. Для снижения стоимости стен необходимо выполнить два условия. Уменьшить толщину стены, то есть снизить расход кирпича, и сохранить прежнюю теплопроводность. Для этого надо использовать кладку с горизонтальными диафрагмами, или колодцевую кладку (рис. 1).

Рис. 1. Облегченная кирпичная кладка: а, б — стены облегченной конструкции с горизонтальными диафрагмами; в — колодцевые; 1 — тычковый ряд; 2 — ложковый ряд; 3 — утеплитель; 4 — поперечная стенка-перегородка

Облегченная кирпичная кладка применяется при возведении малоэтажных зданий. Стены состоят из двух верст — стенок толщиной в 1/2 кирпича, пространство между которыми заполняется легким бетоном. Иногда вместо легкого бетона используют теплоизоляционные сыпучие материалы, однако они менее эффективны, так как со временем оседают, образуя в стене продуваемые участки. Верстовые стенки связывают между собой горизонтальными кирпичными или растворными диафрагмами (рис. 1,а,б) или кирпичными вертикальными стенками — перегородками, заходящими в них на полкирпича, — колодцевая кладка (рис. 1,в).

Для кладки облегченных стен можно применять кирпич-половняк, укладывая его изломом внутрь стены. Ряды из по-ловняка должны чередоваться с ложко-выми рядами из целых кирпичей. Тычковые ряды вертикальных поперечных диафрагм и тычковые горизонтальные ряды выполняют из целого кирпича. По сравнению с обычными стенами (сплошными) облегченные примерно на 40—50% экономичнее по расходу кирпича и легче по массе. По теплопроводности наиболее эффективна стена с горизонтальными диафрагмами, размещенными в шахматном порядке (рис. 1,б), так как наружная и внутренняя версты нигде, кроме первого и последнего ряда, не соприкасаются друг с другом.

Теплоизоляцию выполняют из керамзитобетона, шлакобетона, опилко-бетона и других материалов. Выполнять нужно ту теплоизоляцию, которая вам наиболее доступна. Отметим, что керамзит дорог, опилки и шлак практически бесплатны. Подробней остановлю ваше внимание на опилко- и шлакобетоне. Опилкобетон негорюч, гвоздим и достаточно прочен для возведения стен малоэтажного дома. При необходимости его можно использовать как самостоятельный материал для строительства стен. Только стены нужно будет поштукатурить. Легкие бетоны в силу своего небольшого объемного веса гидроскопичны, легко впитывают атмосферную влагу. По теплопроводности толщина стены из опилкобетона в 20 см равна стене из кирпича в полметра, или стене из бруса в 15 см.

В чем состоит процесс?

Технология облегченной кладки предполагает ширину кирпичной стены 510-640 мм. Это нужно для сохранения тепла в доме при максимальной температуре снаружи минус 30°, что характерно для средней полосы России. Уменьшение плотности стены в свою очередь снизит затраты на кирпич.

Возведение кирпичных стен проходит поэтапно:

  1. сначала выкладывают часть внешней стены, состоящей из
  2. полкирпича. Затем переходят к постройке внутренней стены, толщина которой вдвое больше и может составлять один – два с половиной кирпичика. Нужно оставить расстояние между стенками размером в один кирпич;
  3. для прочности конструкции обе стенки должны соединяться друг с
  4. другом. С этой целью применяют обычный тычковый ряд кирпичей или делают армирование металлическими стержнями, согнутыми на концах под углом 90°;
  5. потом начинают заполнять пустотные пространства смесью бетона и
  6. песка или специальными утеплителями. При этом нужно следить за тем, чтобы внутри не оставались участки с воздухом.

Более экономичным вариантом является шлак или опилки, но со временем этот сыпучий материал даст усадку. В результате в стене образуются продуваемые участки, что негативно отразится на теплопроводности конструкции.

В таком порядке продолжают класть кирпичи на небольшую высоту и заполнять пустоты. В местах дверных и оконных проемов нижние и верхние ряды выполняются сплошной кладкой для обеспечения достаточной термоизоляции.

Облегченная кирпичная кладка

Кладку стен с облегченной конструкцией наружных стен выполняют с целью снижения массы здания и, соответственно, уменьшения нагрузки на фундамент. При этом осуществляется экономия кирпича, так как часть камней заменяется различными засыпками или легким бетоном. Облегченная кирпичная кладка выполняется с расшивкой швов с фасада. В таких местах как обрез цоколя и подоконные участки, верхние два ряда выкладывают сплошной кирпичной кладкой. Это необходимо для защиты от увлажнения.

Облегченная пустотная кладка с утеплителем

При облегченной пустотной кладке с утеплителем

Особенности проектирования колодцевой кладки

При проектировании и строительстве нужно уделить особое внимание вопросу конденсации влаги внутри колодцевых стен. Что происходит внутри такой конструкции:

  • Водяной пар из помещения в процессе диффузии, обусловленной разницей парциальных давлений водяных паров в здании и на улице, попадает в толщу стеновой конструкции.
  • Но на пути пара размещается наружная каменная облицовка, а ей присуща малая паропроницаемость.
  • Собравшаяся у облицовки в холодный период влага может не успеть покинуть пространство колодца. А это чревато постепенной порчей утеплителя и разрушением стены.

Как с этим бороться? Целесообразно снабдить стену вентилируемым зазором и/или пароизоляционным слоем. Необходимость и местоположение пароизоляции определяется с помощью специального расчета. Местоположение вентилируемого зазора в расчетах не нуждается. Зазор делается между утеплителем и наружной каменной стенкой, что способствует сохранению утеплителя в сухом, оптимальном для эксплуатации стены состоянии.

Основные требования к утеплителю для колодцевой конструкции:

  • Незначительные деформации при сжатии и растяжении.
  • Высокая гидрофобность.
  • Стойкость к термическому разложению.
  • Способность противостоять выдуванию при наличии вентилируемого зазора.
  • Негорючесть и отсутствие усадки.

Облегченная кладка

Облегченные кладки появились в результате стремления сделать стены более тонкими, без изменения их теплотехнических свойств. Этот вид кладки дает экономию кирпича для наружных стен — 40%, для внутренних стен — 20% . Сухие засыпки и вкладыши уменьшают количество вносимой влаги, вводимой в стену, что позволяет быстрее приступить к отделочным работам (рис. 95).

Рис. 95. а — толщина стены в 1,5 кирпича; б — толщина стены в 2 кирпича

Для облегченной кладки применяются пустотелый, пористо-пустотелый кирпич, керамические, легкобетонные пустотелые, пеносиликатные камни. Самыми распространенными системами являются система Н.С. Попова и система С.А. Власова. По системе Н.С. Попова возводят стены облегченные с горизонтальными кирпичными диафрагмами. По системе С.А. Власова — колодцевая кладка стен. Облегченную кладку выполняют с расшивкой швов по фасаду. Предохранить от увлажнения подоконные участки стен можно выложив участки, у обреза цоколя из двух сплошных рядов кирпичной кладки. Облегченная кладка по системе Н.С. Попова выполняется из кирпича и бетона, две кирпичных стенки толщиной в полкирпича и легкого бетона, уложенного между ними. Связь стенок обеспечивается тычковыми рядами, эти ряды заходят в бетон на полкирпича и располагаются через каждые 3—5 рядов. Тычковые ряды — диафрагмы, размещают в одной плоскости или в шахматном порядке (вразбежку) (рис. 96).

Рис. 96. Облегченная кладка — вразбежку. 1 — тычковые ряды; 2 — ложковые ряды; 3 — легкий бетон

Выбор одного из двух видов кладки принимается в зависимости от толщины стены, которая может быть 380:680 мм. Взамен тычковых рядов продольные стенки можно связывать кирпичами, укладываемыми в продольных стенках тычками через два ряда по высоте, но не реже, чем через два кирпича, уложенных ложками по длине продольных стенок. Разновидность облегченной кладки по системе Н.С. Попова применяется для строительства зданий от одного до четырех этажей, причем состав бетона зависит от этажности здания, марки цемента, качества заполнителя. При облегченной кладке стен для подачи и расстилания раствора используют лоток с короткими ручками. Кладку стен возводят поясами, и их высота определяется поперечной перевязкой кладки тычковыми рядами, расположенными в одной плоскости (рис. 97).

Рис. 97. Облегченная кирпично-бетонная кладка

Начинается кладка с тычкового ряда. После укладки первого ряда выкладывают наружную версту стены на высоту двух ложковых рядов, потом внутреннюю версту стены на ту же высоту. Промежуток между стенками заполняют легким бетоном и снова возводят кладку стенки до тычкового ряда. Всю последующую кладку ведут в той же последовательности. При расположении тычковых рядов вразбежку выкладывают вначале наружную тычковую версту и внутреннюю ложковую версту, два наружных и два внутренних ложковых ряда, и заполняют пространство между рядами бетоном. После укладки бетона возводят по три ряда кладки, первый ее ряд — тычковый, два — ложковых, причем сначала наружную версту, потом внутреннюю. После этого весь процесс повторяется.

Облегченная колодцевая кладка по системе А.С. Власова представляет собой две продольных стенки толщиной 1/2 кирпича каждая, расстояние между ними от 140 до 340 мм. Стенки соединяются между собой через 650—1200 мм по длине поперечными стенками толщиной 1/2 кирпича, которые перевязывают с продольными стенками через один ряд по высоте. Колодцы, образовавшиеся между продольными и поперечными стенками, заполняют легким бетоном, минеральными теплоизолирующими сыпучими материалами, например, щебнем, песком легких горных пород, керамзитом, шлаком. В качестве заполнителей используют легкобетонные вкладыши в виде камней и плит. Если стены по толщине не кратны половине кирпича, поперечные стенки выполняются с уширенными вертикальными швами.

Ажурная кладка из кирпича

Для создания ажурной кирпичной кладки необходимо особое мастерство. Изюминка такого способа кладки в невесомости конструкции. Кирпичи размещаются не вплотную друг к другу, а с зазорами и просветами. Такую кладку нельзя использовать для возведения стен, но она будет интересно смотреться как элемент декора дачной беседки.


Ажурная кирпичная кладка

Для возведения ажурной кладки можно использовать ложковый способ в полкирпича. Между кирпичами необходимо оставлять просветы шириной в 5 см. Раствор необходимо наносить аккуратно, чтобы он не был заметен.

Также ажурный способ применяется для постройки «плавающих» стен. Кирпичная кладка соединяется таким образом, что получается не прямая стена, а имитация волны.

Есть множество интересных видов кирпичной кладки, которые подойдут для сооружений любого типа. Для несущих стен многоэтажек подходит армированная кирпичная кладка. Небольшие дачные дома лучше всего строить при помощи сплошного метода. Для межкомнатных перегородок подходит тонкий облегченный вид кирпичной кладки. Ажурная и декоративная кладки способны привнести неожиданные краски в любой интерьер.

Сказка о двух кирпичах

Незадолго до праздников я прогулялся по району Конгресс-парка в Денвере и наткнулся на это здание на 12-й авеню и Элизабет-стрит. На этой простой Денвер-сквер происходит многое: рождественские украшения, пристройка сзади и различные неисторические окна на двух уличных фасадах.

Но что заставило меня остановиться и посмотреть, так это линия в кирпиче, разделяющая первый и второй этажи. Что могло объяснить разные цвета кирпичей на южном фасаде? Может быть, на первом этаже есть какое-то покрытие, вроде барьера от граффити? Или второй этаж может быть пристройкой? Я решил, что и то, и другое маловероятно.Линия, разделяющая два цвета кирпича, была слишком высокой, чтобы ее можно было использовать для защиты от граффити. В конце концов, стал бы кто-то рисовать граффити на фасаде высотой в десять футов? Возможно нет. Скорее всего, кто-то будет наносить антиграффити-покрытие до подоконников первого этажа. И я сомневаюсь, что второй этаж был добавлением, поскольку чеканка на углу и эффект лестницы кирпичной кладки на выступающем заливе совпадают с первым по второй этаж. Так что же это было?

Текстура двух кирпичей, используемых на этом фасаде, почти идентична, как и их форма.Такое ощущение, что разница в двух кирпичах в том, что они были изготовлены в разное время. Когда каменщики строят здание, они получают на строительной площадке несколько поддонов кирпича. Обычно не хватает места для хранения кирпича на все здание, поэтому, когда каменщики израсходовали кирпич на месте, они заказывают у производителя еще. Вероятно, верхние кирпичи были изготовлены позже нижних. Обычно вы не видите разницы между двумя рядами кирпичей, но что-то в изготовлении этих двух кирпичей отличалось.Возможно, печь была обожжена при немного другой температуре, или, возможно, смесь глины немного отличалась. В любом случае, это простое здание рассказывает интересную историю своей каменной кладкой.

Еще одно замечание: три ряда кирпичей под подоконниками второго этажа загрязнены неравномерно. Когда здание было перестроено в середине двадцатого века (вероятно, когда была построена пристройка к тылу), владелец установил новые стальные окна.Стальные окна были короче оригинальных деревянных окон, поэтому подрядчику пришлось заполнить нижнюю часть оконных проемов. Похоже, использовали утилизированный кирпич — вероятно, с той стороны дома, где создавалась пристройка, — но кирпич перед установкой либо не очищали, либо очищали неравномерно.

Разница между перенаведением и тактированием

Дихотомия, лежащая в основе всех проектов реставрации зданий, недвусмысленно описывается как философская головоломка.«Если вы хотите уважать старое [здание]», — говорится в цитате, — «важно помнить о философии строителя. Вы можете почтить его, восстановив его первоначальное состояние, или вы можете почтить его, восстановив его первоначальное намерение». В каком направлении идет реставратор? В случае ремонта исторической кладки есть два метода: либо снести ветхие части здания и возвести что-то более новое с видом, который служит факсимиле оригинала, как кирпичный фасад; или отретушируйте сломанные участки, используя классические техники и как можно больше старых материалов.

Этот выбор, пожалуй, лучше всего проиллюстрирован при попытке восстановить указатели на старых каменных стенах. Указание — это процесс во время строительства, при котором вы заполняете раствором швы между компонентами кладки. Раствор используется для склеивания различных частей друг с другом, образуя законченную стену или конструкцию. Независимо от того, насколько хорошо была выполнена эта важнейшая часть проекта, природа раствора — особенно исторического кладочного раствора, созданного из смеси песка, воды и извести — такова, что он не будет служить вечно.Как только клей начинает разрушаться, во время реставрации здания используются два процесса, чтобы сохранить безопасность, красоту и целостность конструкции. Они известны как с переназначением на и с закруглением на .

  • Переточка — это процесс, при котором старый раствор удаляется, а новый снова помещается в пространство между первоначальными кладочными камнями.
  • Tuckpointing — это аналогичный процесс, в котором используются два разных цвета раствора: один, который соответствует цвету кладки, и более тонкая линия, в которой используется контрастный цвет для линии интервала.

Во многих кругах люди используют термины «повторное наведение» и «пойнтирование» как синонимы, но конечная эстетика между ними заметно различается. Таким образом, важно принять обоснованное решение о том, какой процесс вы хотите использовать для своего проекта восстановления здания.

Эстетические свойства тактики

Закругление придает готовому изделию более яркий вид. Узкие линии заполнения известковым раствором (называемые в отрасли галтелями ) с цветом, контрастирующим с цветом кирпича, создают иллюзию того, что камни имеют острые края, образующие прямые линии.Это представляет собой впечатляющий, если не полностью сфабрикованный, вид полного совершенства, как будто кирпичи были уложены с безупречной точностью. Если все сделано правильно, человек, смотрящий на работу по вытачке, не сможет различить разницу между каменной кладкой и раствором, подобранным по цвету, если только он не изучит ее очень внимательно. Этот процесс помогает воспроизвести внешний вид гораздо более качественных и дорогих кладочных материалов при значительно меньших затратах.

Цель переназначения

Переназначение, с другой стороны, не предназначено для воспроизведения внешнего вида чего-либо.Раствор между кирпичами создает более мягкий вид по краям вашей кладки, иногда создавая впечатление, что она намеренно состарена. При выполнении реставрационных работ в районе Солт-Лейк-Сити мы обычно используем переточку, чтобы выпотрошить несостоявшийся раствор и повторно запечатать галтели, не подвергая чрезмерной нагрузке кладочные материалы, уже находящиеся на месте.

Как восстановить старую кирпичную кладку за 7 простых шагов

Не нужно нанимать профессионала — узнайте, как поддерживать кирпичные стены, дымоходы, кострища, садовые подпорные стены и многое другое в идеальном состоянии.

Приблизительное время 1-2 часа
плюс техническое обслуживание 3-4 дня

При поиске способов ремонта швов известкового раствора или , переназначающих , большинство советов предлагают доверить кладочные работы профессионалам, но это может быть дорогостоящим. И зачем нанимать его, если переназначение — это то, что вы можете сделать, потратив немного времени и подходящие инструменты? Мы проведем вас через все необходимые шаги, чтобы поддерживать вашу кирпичную кладку в идеальном состоянии.

Вот что вам понадобится:

Материалы
  • Растворная смесь
  • Краситель (опционально)
  • Средство для чистки кирпича и камня
Инструменты
  • Молоток и долото ИЛИ сгребалка для швов ИЛИ шлифовальная машина и насадка для сгребания
  • Щетка для каменной кладки
  • Ведро на 5 галлонов
  • Указатель подгиба
  • Магниевый ястреб
  • Дождевик
  • Фуговальный станок для кирпича
  • Щетка для чистки
Для вашей безопасности
  • Защитные очки
  • Кожаные ИЛИ резиновые рабочие перчатки

Шаг 1

Удалить старый раствор

Существует несколько способов «зачистки» швов в зависимости от 1) типа используемого раствора и 2) площади поверхности, которую вы планируете зашпаклевать.Мы рассмотрим несколько вариантов, начиная с инструментов, необходимых для небольших и средних проектов перенаведения.

1.     Молоток и долото

Молоток и долото — классическая комбинация, которая справится с любой работой по сгребанию.

Держите долото почти параллельно стыку, который необходимо перенаправить, и ударьте по концу, чтобы вычистить старый раствор. Обязательно наносите легкие удары — вы можете разрушить свои кирпичи, забивая долото, как гвоздь.

2.Совместная грабли

У граблей для швов есть колеса, которые позволяют ему катиться по шву, в то время как гвоздь в головке инструмента выгребает старый раствор. Он быстро работает с более мягким раствором (например, раствором с известью). В зависимости от вашего сгребателя, головка гвоздя часто регулируется, что позволяет вам установить глубину сгребания для получения однородной поверхности.

3.     Шлифовальный станок со сгребающей насадкой

Если старый раствор все еще остается стойким (что обычно означает, что в нем есть цемент), попробуйте использовать шлифовальную машину с насадкой для сгребания.Сверло крепится к большинству стандартных сверл, чтобы выковыривать швы — только не переусердствуйте и не врежьтесь в кирпич во время работы

Этот вариант также отлично подходит, если вы планируете разгребать и перетачивать значительное количество кирпичной кладки.

Всегда работайте секциями — удаление старого раствора ставит под угрозу целостность вашей кирпичной кладки. И, как всегда, когда речь идет о пыли и мусоре, обязательно наденьте защитные очки.

Независимо от того, какой инструмент вы выберете, вам нужно будет вычистить примерно от ½ до ¾ дюйма (или 15–20 сантиметров) материала, чтобы новый раствор мог схватиться.

Шаг 2

Пыль и влажные кирпичи

Используйте кисть для каменной кладки, чтобы удалить оставшуюся пыль и мусор, прежде чем окунуть эту же щетку в воду и снова пройтись по участку, чтобы смочить кирпичи и швы.



В: Почему кирпичи должны быть влажными, прежде чем я смогу переточить швы?

A: Для достижения наилучшего результата новый раствор должен удерживать влагу, чтобы он не стал хрупким. Именно поэтому не следует перетачивать кирпич в палящий жаркий день.Новый раствор лучше всего схватывается при температуре от 50 до 80 градусов по Фаренгейту (или от 10 до 26 градусов по Цельсию).

Шаг 3

Приготовьте растворную смесь

Следуйте всем инструкциям по смешиванию, указанным на упаковке. Лучше всего работать небольшими партиями, так как раствор быстро затвердевает. В смесь также могут быть добавлены красители для придания определенного внешнего вида в готовом виде.

Всегда лучше использовать один и тот же тип раствора (включая его физический состав и цвет) при замене.Отколите небольшой кусок старого раствора, принесите его с собой в магазин и попросите профессионала помочь вам найти правильный тип раствора и краситель для вашего проекта.

Смешайте все вместе в 5-галлонном ведре, пока оно не достигнет консистенции, похожей на овсянку, которая держит свои пики, когда вы тянете ее вверх шпателем.

Шаг 4

Вставьте новый раствор в швы

Нанесите достаточное количество раствора на край небольшого магниевого сокола или широкого шпателя (например, кирпичного шпателя).Поднесите край, обработанный раствором, к стыку и используйте Tuck Pointer, чтобы вдавить новый раствор в стык, пока он не соприкоснется со старым раствором, все еще присутствующим в задней части стыка.

Во время работы старайтесь вдавливать раствор только в швы, избегая краев, углов и лицевой стороны кирпичей. Если раствор попадет на кирпич, не переживайте. Подождите, пока раствор немного высохнет, прежде чем осторожно соскребать его жестким шпателем.

Шаг 5

«Смазать» суставы

После того, как эта секция будет полностью изменена, используйте пуходер, чтобы «загладить» или сгладить стыки между кирпичами, чтобы придать им гладкий, законченный вид, который плавно сливается с остальной частью вашей стены.Есть также множество кирпичных фуганков на выбор, которые предлагают свою уникальную отделку. Мы включили примеры выпуклых, V-образных соединений и соединений в виде виноградной лозы ниже. Щелкните изображение, которое лучше всего соответствует существующей стене, чтобы найти соответствующий фуганок на нашем веб-сайте.

Шаг 6

Сметите излишки раствора и смесь

Проведите влажной кистью-ковшом горизонтальными подметающими движениями по готовой заплатке, чтобы удалить излишки раствора и смешать новый раствор со старым, придав ему бесшовную отделку.



Помните, что вы только слегка чистите, а не скребете. Если чистить кирпичи щеткой, новый раствор может стереться, что сведет на нет всю вашу тяжелую работу.

В течение следующих трех-четырех дней ежедневно опрыскивайте заплатку, чтобы раствор медленно высох и уменьшился риск растрескивания.

Возможно, потребуется очистить кирпичи с помощью средства для чистки кирпичей и камней, если вы заметите образование пленки на заплате.Следуйте инструкциям производителя по смешиванию и потрите область кислотной щеткой с длинной ручкой — не наносите этот раствор более двух раз. Обязательны резиновые перчатки и защита для глаз.

Шаг 7

Очистите и дайте вашей работе высохнуть

Прежде чем собирать вещи, не забудьте почистить инструменты! Поверьте, смыть с инструментов засохший засохший раствор не так-то просто или весело.

Немного мыльной воды и мощная щетка быстро справятся с этой задачей.

Шаг 8

Туман и чистые кирпичи по мере необходимости

В течение следующих трех-четырех дней ежедневно опрыскивайте заплатку, чтобы раствор медленно высох и уменьшился риск растрескивания.

Возможно, потребуется очистить кирпичи с помощью средства для чистки кирпичей и камней, если вы заметите образование пленки на заплате. Следуйте инструкциям производителя по смешиванию и потрите область кислотной щеткой с длинной ручкой — не наносите этот раствор более двух раз.Обязательны резиновые перчатки и защита для глаз. После этого ремонт вашей кирпичной стены будет выглядеть так, как будто его только что положили в этот день.



Готовы начать ремонт самостоятельно? Используйте нашу кнопку «Пакет», чтобы добавить все инструменты, необходимые для легкого завершения проекта по перекладке кирпичей.

Добавьте набор инструментов для перенацеливания кирпичей в корзину

Исторические кирпичи и раствор  – Исторический фонд Фредериксбурга, Inc.

Натали Чавес и Даная Пеклер; под редакцией Линды Биллард

Магазин Льюиса, штаб-квартира HFFI, является воплощением честная кирпичная постройка в классическом георгианском архитектурном стиле середины восемнадцатого века век.Это кирпичное здание из массивной кладки имеет несколько витков или вертикальных участки кирпичной стены, уложенные в две разные связки. Магазин Льюиса Фасад демонстрирует стильную фламандскую связь, а внутренняя стена здание демонстрирует более сильную английскую связь. Большая часть кирпичных дат здания от своей первоначальной постройки в 1749 году и добавил второй этаж в 1808 году, хотя во время его восстановления в 1999 г. был произведен небольшой ремонт поврежденных участков. и 2006 г. Способствуют долговечности магазина Lewis Store мастерство и навыки его строителей и состав раствора.

Рисунок 1: Кирпичные облигации из Британской энциклопедии, 11-е место. Издание, Том 4, Часть 3, 1911. [1]

Все строительные растворы состоят из трех основных ингредиентов: вяжущего или вяжущий материал, заполнитель, такой как песок, и вода. До конца девятнадцатого века в качестве вяжущего использовалась известь. Он был создан дроблением камня или раковины устриц и сжигание полученного материала для получения негашеной извести, которая позже смешали с водой и песком. Традиционные известковые растворы удивительно щадящие. как выветривания времени, так и окружающей среды, позволяя «некоторым движение в кирпичной кладке без признаков растрескивания при нормальных условиях сезонные условия.[2] Это сильно отличается от жесткость портландцемента, который стал обычным явлением к началу 20 века. Владельцы исторических кирпичных зданий совершают серьезную ошибку, ремонтируя растворные швы с помощью Раствор на основе портленда. Хотя портландцемент имеет много преимуществ, его использование в историческая кладка создает долгосрочные проблемы, даже вызывая гниение кирпичей сами себя.

Рисунок 2: Изображение из колониального Вильямсбурга, на котором видны раковины устриц. После сжигания. [3]

Эксперты в области консервации выступают за использование самых щадящих Методы ухода за историческим кирпичом.Такая работа нужна только каждый 100–150 лет, и, в большинстве случаев, деликатная перекраска известковым раствором прослужит еще 100 лет, если ремонт не устраняет симптом более крупного проблема, которая осталась нерешенной.

Дополнительную информацию об уходе за историческими кирпичные дома на сайте HFFI и просмотрите Национальный журнал Кристин Линч за 2012 год. Номинация в Реестре исторических мест для магазина Льюиса, чтобы узнать больше о нашем великом здании!

Другие важные ресурсы

Традиционное кирпичное строительство: https://www.buildingconservation.com/articles/традиционная-кирпичная кладка/традиционная-кирпичная кладка.htm

Выцветание https://johnspeweik.com/2011/11/17/efflorescence-of-masonry/

Как определить известковый раствор: https://www.youtube.com/watch?v=Fh0Ad3FKDrE

Важность известкового раствора: https://www.ncptt.nps.gov/blog/podcast-episode-33-andy-degruchy-on-the-historic-uses-of-lime-mortar-and-its-continuing- важность-сегодня/ Поиск правильного каменщик на работу: https://www.youtube.com/watch?v=5TmW8ZvsBUs


[1] Электронная книга Project Gutenberg Британской энциклопедии, 11-е издание, том 4, часть 3. http://www.gutenberg.org/files/19699/19699-h/19699-h

[2] Джефф Мэйбэнк, «Традиционный Кирпичная кладка». https://www.buildingconservation.com/articles/traditional-brickwork/traditional-brickwork.htm

[3] Изображение Ричарда из колониального Вильямсбурга. Блог кофейни Чарльтона: https://research.history.org/Coffeehouse/Blog/index.cfm/2009/3/4/Lime-Burn

Как с помощью Tuckpointing ваш старый кирпичный дом снова выглядит молодым

Tuckpointing — это термин, который может быть вам незнаком.Важно, чтобы вы точно поняли, что такое тактика, прежде чем мы пойдем дальше.

Правильно построенная кирпичная стена может простоять до 100 лет. Растворные швы между кирпичами не продержатся так долго. Миномет может начать проявлять признаки износа или повреждения через 20-30 лет.

Раствор

чем-то похож на бетон тем, что состоит из вяжущего материала и песка. Основное различие между ними заключается в том, что бетон содержит камень, а раствор — нет. Вы, наверное, когда-нибудь слышали о портландцементе.Это самый распространенный тип цементного материала.

Замечали ли вы, что с одной или нескольких наружных кирпичных стен вашего дома падают куски раствора? Если у вас есть дымоход, вы видели, как из него падает то же самое? Или вы видите трещины в любом из растворных швов? Если вы видите что-либо из этого, вам следует как можно скорее отремонтировать сустав.

Треснувший или отсутствующий раствор может привести к просачиванию воды в кирпичную стену и за нее. Интерьер любого дома не предназначен для просачивания воды.Если вода все же просочится через поврежденные швы раствора, она может нанести серьезный ущерб вашему дому, если ее своевременно не отремонтировать.

Обычно существует два способа ремонта поврежденного раствора. Один из них называется репойнтированием, а другой называется такпойнтированием. Переточка – это фактический процесс ремонта поврежденного раствора. Для переточки используется однородный цвет раствора. Тактирование выделяется тем, что предполагает использование раствора двух разных цветов. Один из цветов выполнен под цвет существующего кирпича.И другой цвет такой же, как у обычного раствора.

Почему я должен выбрать Tuckpointing, а не Repointing?

По своей природе тактирование может привести к тому, что старая стена будет казаться новой. Подбор цвета к кирпичу позволяет отремонтированному участку гармонировать с остальной частью существующей стены. В результате получается что-то более эстетичное для глаз.

Повторное указание поврежденного участка позволяет выделить его как отремонтированный участок. Грубо говоря, будет видно, что есть участок, который ремонтировали.Вы можете сравнить это с дверью или панелью, которые были заменены на автомобиле без покраски. Взгляд обычно притягивается именно к этой области, потому что она не гармонирует с остальной частью автомобиля.

Может ли это быть проектом «сделай сам»?

Мы не можем с чистой совестью сказать, что вы должны пытаться сделать ремонт самостоятельно. Ремонт кирпичной кладки – сложный процесс. Тот, который требует знаний, подготовки и навыков. Наиболее важным аспектом является мастерство каменщика. Опытный каменщик может сделать ремонт более плавным.

Если вы попытаетесь выполнить ремонт самостоятельно, результат может выглядеть небрежно. Как только вы получите необходимые материалы, вы должны уметь их правильно смешивать. Большинство домовладельцев просто не знакомы с процессом смешивания раствора. Неправильно замешанный раствор может легко треснуть. Что вернет вас туда, где вы начали в самом начале.

Как выбрать квалифицированного каменщика?

Процесс выбора квалифицированного каменщика во многом аналогичен выбору любого квалифицированного профессионального подрядчика.Вы должны изучить их биографию, опыт, отзывы и фотографии их готовой работы. Вы захотите проверить в Better Business Bureau, чтобы узнать, были ли поданы какие-либо жалобы против подрядчика. Также неплохо попросить рекомендации, особенно те, которые не были каким-либо образом компенсированы подрядчиком.

Мастера Stanley Exteriors хорошо обучены и квалифицированы в своем деле. Вы можете быть уверены, что работа будет выполнена качественно. Если вы хотите получить от нас оценку, мы будем рады сделать это бесплатно.Спасибо за интерес к экстерьерам Stanley!

Двойной кирпич для проекта строительства вашего дома

Вы строите новое жилье? Одним из наиболее важных решений, которые необходимо принять при строительстве нового проекта, является выбор способа строительства объекта.

Есть много причин, по которым люди выбирают фасад из двойного кирпича в процессе строительства своих новых домов. Это один из самых популярных методов строительства как жилых, так и коммерческих зданий, поскольку он предлагает множество преимуществ и долговечных решений.

Что такое строительство из двойного кирпича?

Обычно дом из двойного кирпича строится с двойными кирпичными стенами. Эти двойные кирпичные стены представляют собой две панели кирпичной кладки с небольшим зазором между ними. Этот узкий зазор позволяет жилищу обладать тепловыми свойствами — кирпичи сохраняют тепловую энергию, которая постепенно высвобождается в ваш дом, сохраняя воздух внутри умеренным.

Преимущества строительства из двойного кирпича

  1. Кирпичи являются отличной защитой от экстремальных погодных условий и представляют собой фантастический огнеупорный вариант, обеспечивающий высокую защиту от ветра и контроль влажности.
  2. Кирпичи отлично поглощают шум и обеспечивают акустическое преимущество по сравнению с другими материалами, изолируя звук между разными комнатами в доме.
  3. Строительство из двойного кирпича также полезно в холодные месяцы благодаря изолирующим свойствам, сохраняя тепло зимой и прохладу летом.
  4. Кирпичи являются прочным материалом по сравнению с древесиной, поскольку они не гниют, не вмятины и не нуждаются в покраске. В дополнение к этому, кирпичи начинают выглядеть лучше с возрастом, что обеспечивает долговечную классическую эстетику.
  5. Двойной кирпич — более устойчивый вариант конструкции на случай стихийного бедствия или сильного шторма. Это еще больше подчеркивает долговечность конструкций из двойного кирпича.

Помимо всех вышеперечисленных преимуществ, строительство из кирпича также является экологически безопасным. Они сделаны из природных ресурсов, включая глину и камень, что означает, что они подлежат вторичной переработке.

Недостатки выбора конструкции из двойного кирпича

  • Строительство дома из двойного кирпича обычно занимает длительное время.Строительство дома из двойного кирпича может занять более 6 месяцев, что может вызвать неудобства для домовладельцев, поскольку у них может быть арендная плата и проценты по кредитам. Для сравнения, строительство деревянного каркаса занимает примерно половину времени. Тем не менее, более длительное время ожидания обеспечивает более прочную и устойчивую структуру.
  • Строительство домов из двойного кирпича также требует больших затрат на строительство. Они требуют больших фундаментов, чтобы выдержать весь вес, требуют бетона и арматурной стали.Строительство дома из двойного кирпича также требует дополнительного надзора за площадкой, строительных лесов и удобств на более продолжительное время.
  • Строительство дома из двойного кирпича также означает, что у вас может быть дом меньшего размера и менее полезная жилая площадь. Это связано с тем, что полная двойная кирпичная стена во многих случаях на 60% шире, чем стена с деревянным каркасом.

Какие существуют альтернативы строительству из двойного кирпича?

Если вы решите пойти по альтернативному пути, отличному от строительства из двойного кирпича, деревянным каркасом может быть еще один вариант.

Древесина – распространенный строительный материал для каркасов австралийских домов. Они обычно строятся из лучистой сосны. Однако часто используются и другие материалы. Деревянные каркасы являются одним из наиболее распространенных вариантов выбора, поскольку многие строители знакомы с методом строительства, что делает их работу более управляемой и менее сложной. Древесина также является отличным строительным материалом, поскольку она дешевая, легкая и прочная, а ее установка требует минимальных трудозатрат.

При этом у деревянных конструкций есть и ряд недостатков.К ним относятся:

  • Древесина/древесина подвержена воздействию термитов и гниению
  • Рамы могут сжиматься, вызывая трещины в гипсокартоне и облицовке
  • Древесина имеет тенденцию выглядеть старой, если оставить ее натуральной и неокрашенной
  • Уход за древесиной может показаться дороже, чем за другими строительными материалами

В компании Aspec Masonry наши каменщики жилых и коммерческих помещений гарантируют эффективное и результативное строительство вашего дома из двойного кирпича. Наша высококвалифицированная и опытная команда предоставляет индивидуальные услуги, гарантируя, что каждый проект будет соответствовать вашим потребностям.

Вам нужно экономичное решение? Независимо от масштаба вашего проекта, наша команда может взяться за любой проект, гарантируя, что конечный результат будет самого высокого качества.

Свяжитесь с нами сегодня по телефону (02) 9790 5765

(PDF) Характеристики и свойства шлифовальных кирпичей, используемых для кирпичной кладки калиброванного типа

Журнал архитектурной консервации № 2, июль 2003 г.

Сара Павия и Джерард Линч

года получили множество наград, в том числе серебряный и золотой мастерки за кирпич

Ассоциация развития.В прошлом он был старшим преподавателем мастерских в Бедфордском колледже

, где возродил интерес к кирпичной кладке

и давно забытым ремеслам. Он является автором книг «Калиброванная кирпичная кладка: техническое руководство

» (Gower/Donhead, 1990), «Кирпичная кладка: история, технология и практика»

(тома 1 и 2) (Donhead, 1994), а также различных документов и статей по аспектам

. своего ремесла.

Благодарности

Все испытания и анализы проводились в Тринити-колледже Дублина и Дублинском технологическом институте

.Авторы хотели бы поблагодарить Дублинский технологический институт

(DIT) за финансирование этого исследования в рамках программы посевного фонда,

г-жу А. Рейдс из DIT и доктора Д. Дофф из Тринити-колледжа в Дублине за их помощь

с физической тестирование и рентгеноструктурный анализ соответственно, и Mr J. Turner

(Storecore, UK) для приготовления тонких срезов.

Примечания

1 Линч Г. и Павия С., «Характеристики и свойства шлифовальных кирпичей, используемых

для калиброванной кирпичной кладки – Часть первая», Journal of Architectural Conservation, Vol 9,

No 1, 2003, стр. .7–22.

2 ЕНЭ, 67-031-85 (РЛ-88-19100). «Ensayo de succión de ladrillo de arcilla». (Ed.)

Испанский институт нормализации (AENOR), Мадрид (1985).

3 унэ, 67-027-84. «Normas ladrillos: Определение де ла absorción de agua y ensayo

de heladicidad». (Ред.) Испанский институт нормализации (AENOR), Мадрид (1984).

4 RILEM, «Essais recommandés pour mesurer l’alteration des pierres et évaluer l’effi-

cacité des méthodes de traitement», Materiaux et Constructions, Bull.Рилем, Том 13,

№ 75, 1980, стр. 216–20.

5 Маггетти, М., «Фазовый анализ и его значение для технологии и происхождения:

Археологическая керамика» в: Олин, Дж.С. и Франклин, А.Д., Археологическая керамика,

Smithsonian Institution Press, Вашингтон (1982), стр. 121–33.

6 Павия, С. и Болтон, Дж., Камень, кирпич и раствор. Историческое использование, разрушение и сохранение

строительных материалов в Ирландии, Wordwell Publications, Bray (2000).

7 Maggetti, op.cit. (1982).

8 Петерс, Т. и Иберг, Р., «Минералогические изменения во время обжига богатого кальцием кирпича

глин», Керамический бюллетень, Том 57, № 5, 1978, стр. 503–09.

9 Павия, С., «Сравнительное исследование средневекового ирландского глиняного кирпича» в: Doff, D. (Ed.),

Минералогическое общество Великобритании и Ирландии, Весеннее собрание Clay Minerals Group,

, материалы собрание, проведенное в Тринити-колледже Дублина, май 1999 г.

10 Павия и Болтон, op.цит.

Добавить комментарий

Ваш адрес email не будет опубликован.
