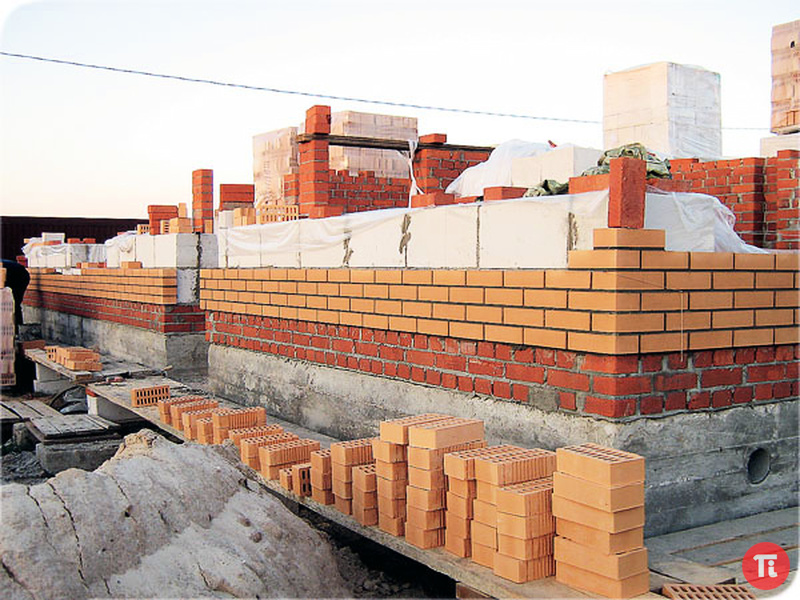

Кладка кирпичного цоколя

Опубликовано:

23.06.2015

Кирпич — один из самых лучших строительных материалов. Он уже долгое время не теряет своей популярности. Особенно часто выполняется кладка цоколя из кирпича. Она позволяет создать надежную защиту жилых помещений от потерь тепла, избыточной влаги и грунтовых вод. Кроме того, довольно просторный цокольный этаж можно использовать и в других целях, например, устроить котельную, прачечную или удобную комнату для отдыха с бильярдом. Как правильно построить цокольный этаж из красного кирпича? Какие именно особенности необходимо соблюдать? Об этом и поговорим.

Схема цоколя фундамента: А — цепная система перевязки углов толщиной в 1 кирпич, Б — В 1 1/2 кирпича. 1 — Трехчетверка, 2 — Половинка, 3 — Четверка.

Особенности цоколя из кирпича

Сторить из кирпича цоколь — очень ответственное и сложное дело, и нужно соблюдать различные требования. Важно при кладке обеспечивать ровность рядов, не забывать о правильной обвязке всех углов.

Стоит правильно не только выбрать кирпич (лучше всего подойдет красный керамический), но и раствор, который должен обладать должной пластичностью и жесткостью. Самым лучшим вариантом для того, чтобы сделать кирпичную кладку, является раствор М-75. Это позволит сделать из кирпича надежную стену и опоры. Чтобы придать дополнительную жесткость, каждые 4 ряда надо армировать специальной металлической сеткой, которая имеет ячейки с размерами 50х50 мм. Не имеет значения, выполняется ли кладка в полтора кирпича либо в кирпич. Главное — не забывать о постоянной проверке ровности, об армировании.

Устройство кирпичного цоколя возможно 3 методами:

Схема цокольной кладки.

  1. Западающий цоколь. В данном случае толщина стен цокольного этажа немного меньше, чем для стен основного дома. Делать из кирпича такой тип конструкции рекомендуется, когда есть необходимость в дополнительной защите от осадочных вод сверху. Обычно такие конструкции строятся в местности, где уровень среднегодовых осадков очень высок.
  2. Выпирающий цоколь имеет толщину стен большую, чем стены дома. Сделать такой тип конструкции рекомендуется в том случае, когда здание имеет тонкие наружные стены, но при строительстве подобного цокольного этажа надо предусмотреть наличие защиты от осадков. Обычно для этого применяются специальные металлические козырьки, которые прикрывают выступ.
  3. Стены цоколя и жилого дома находятся на одном уровне, их толщина одинаковая.

Как выложить кирпичный цоколь: пошаговая инструкция

Рассмотрим, как правильно выложить цоколь дома из красного кирпича. Процесс этот сложный и очень ответственный, поэтому рекомендуется к нему привлекать только профессионалов, особенно если вы не уверены в собственных силах. Делайте только те работы, которые позволяют ваши способности и опыт, ведь именно от фундамента и цоколя зависит прочность и надежность всего вашего дома. Предлагаем пошаговую инструкцию по кладке кирпичного цоколя.

Схема кирпичного цоколя: 1-4 — Ряды кладки, 5 — Поперечная стенка, 6 — Раскладка кирпича, 7 – Заполнение утеплителем.

Для начала необходимо правильно выставить углы, по которым и будет выкладываться цоколь дальше. Такой предварительный этап очень важен, в это время устанавливается первый ряд по ширине цоколя, раствор при этом не используется. Делать такой ряд надо строго по уровню, так как дальше перемещать ряды уже будет нельзя. После этого проводится замер всех сторон, двух диагоналей, чтобы убедиться в ровности будущей конструкции. Кладка должна быть идеально ровной.

Максимально допустимое расхождение составляет 2 см, так как его еще можно будет исправить во время дальнейшей кладки, но вот при больших значениях необходимо исправлять положение сразу же, чтобы при дальнейших работах не возникло никаких проблем.

Далее начинается устройство цоколя из красного кирпича. Сразу после того как все замеры закончены, начинается непосредственный монтаж. Цоколь выкладывается с использованием из кирпичей и цементно-песчаного раствора, который имеет такие пропорции: 3 части очищенного песка, 1 часть цемента, вода, количества которой должно быть достаточно, чтобы получить густой, пластичный раствор.

Цоколь должен иметь ширину от 380 мм, зависит это от некоторых обстоятельств:

  • если при строительстве стены цоколя используется только кирпичная кладка без утеплителя, то толщина должна составлять 500 мм;
  • при использовании для цоколя пенопласта в качестве слоя утеплителя толщина должна составлять 380 мм.

Сооружая цоколь, надо помнить, что высота фундамента должна находиться в рамках от 30 до 40 см. Такие условия позволят сделать высокий и красивый цоколь, то есть создать достаточно просторное помещение, которое может служить хозяйственным либо бойлерной.

При сооружении нельзя забывать и о вентиляционных отверстиях для создания нормальных условий для циркуляции воздушных масс.

Кирпичная кладка может выполняться разными методами, для этого используются цельные кирпичи или половинки. Вариантов кладки множество, нельзя забывать и о правильном сооружении и обвязке углов из кирпича. На них ложится определенная нагрузка, поэтому им следует уделять много внимания.

Утепление конструкции

Схема форм цоколя.

Следующий этап, на который необходимо обращать внимание в то время, когда сооружается цоколь, это утепление конструкции. Дело в том, что устройство цоколя представляет собой промежуточное звено между фундаментом и самим домом. Тут возможны сильные потери тепла, да и влажность часто может быть довольно высокой. Все это будет отрицательно влиять на состояние конструкции дома, чтобы это предотвратить, цоколь необходимо утеплить.

Самым оптимальным вариантом для этого является твердый теплоизолятор. Чаще всего для этого используется плитный пенополистирол, который отличается многочисленными преимуществами. Он отлично держит форму, влагонепроницаемый, его легко укладывать. Сделать такое утепление можно, используя специальный клей, который не имеет в составе таких веществ как сольвент или ацетон. При укладке материала необходимо предусмотреть, чтобы между отдельными плитами не оставалось никаких зазоров либо больших промежутков. Чтобы этого избежать, можно использовать монтажную пену либо кусочки минеральной ваты, которые заполнят такие зазоры. После укладки утеплителя цоколь обычно оштукатуривают, хотя возможны и другие типы отделочных работ.

Гидроизоляция

Далее надо обеспечить наличие гидроизоляции, ведь от качества этого слоя будет зависеть то, насколько здание защищено от негативного влияния конденсата и излишков влаги. Кирпичная кладка может защищаться несколькими способами:

Схема ленточного фундамента.

  1. Битумная смазка. Такой вариант самый простой, битум нагревается, после чего при помощи специальных инструментов в несколько слоев наносится на цоколь. Делать это надо очень аккуратно, достаточно 2-3 слоя, они не должны быть толстыми.
  2. Использование рубероида также является довольно распространенным методом гидроизоляции. При этом используется рулонный материал, с одной стороны которого есть слой битума. При нагревании рубероид таким клеящимся слоем плотно прикладывается к поверхности.
  3. Применение слоя гидроизоляции позволяет эффективно защитить опоры для цоколя от проникновения грунтовых и талых вод.
  4. Одним из распространенных методов гидроизоляции является использование обычной штукатурки. После того как цоколь закончен, необходимо просто нанести штукатурку на поверхность его стен.

Перед началом строительства из кирпича цокольного этажа необходимо предусмотреть наличие специальных вентиляционных отверстий, которые должны идти в 15 см от уровня земли. Каждые 3 м должны иметь как минимум одно отверстие, которое прикрывается специальной металлической сеткой либо другими заслонками.

Последний этап производится в том случае, если устройство дома временно прерывается. Следует предотвратить намокание, для этого надо сделать своеобразное укрытие из мешковины. Это создаст надежную защиту от дождя и прямых солнечных лучей.

Наиболее часто при строительстве дома принято делать из кирпича цокольный этаж — это самый оптимальный вариант. Кирпич — традиционный строительный материал, который отличается многочисленными преимуществами, среди которых отличные теплоизоляционные свойства. При устройстве цокольного этажа большое внимание надо уделить сооружению углов и опорных столбов, что обеспечивает надежность и устойчивость всему строению.

Строить цоколь можно разными вариантами кладки, в полтора кирпича, при помощи целого или половины. Сам процесс лучше всего доверять специалистам, так как может возникнуть довольно много нюансов, которые касаются правильной обвязки углов, выбора варианта кладки, утепления и гидроизоляции.

Кирпичный цоколь или кирпичная кладка на фундамент

В предыдущем   письме вы узнали о седьмом  шаге строительстве фундамента завершающей части,  бетонных  работах, выполнив этот шаг,  вы приблизитесь еще на один шаг к  полноценному и качественному фундаменту, и к своему будущему дому.

Цоколь кирпичного дома

Теперь поговорим о строительстве фундамента завершающей части,  кирпичном цоколе  или кирпичной кладки на фундаменте.

Если ваша конструкция фундамента подразумевать наличие кирпичного цоколя, то его нужно обязательно строить  из полнотелого красного кирпича. Потому что именно полнотелый рядовой красный кирпич не боится сырости. Нужно применять любые виды кирпича, с обязательным условием, устойчивостью к сырости. Ни в коем случае не нужно применять блоки из ячеистого бетона и т.п. Цоколь находится ближе к земле и скорей всего там не будет отопления, поэтому устойчивость к воде обязательное условие. Даже если в цоколе будет отопление, все равно кирпичный цоколь нужно строить из обычного полнотелого забутовочного красного кирпича.

ВНИМАНИЕ! В любом случае вы строите фундамент дома из красного кирпича!

Кирпичный цоколь

Марка раствора для кладки цоколя должна быть выше, чем марка раствора для кладки стен.

Самое важное в кирпичной кладке на фундамент – это перевязка и заполнение швов!

Следите за перевязкой швов. Перевязка швов кирпичной кладки должна соответствовать строительным нормам, т.е. швы кирпичной кладки не должны переходить в новые швы, швы должны упираться в кирпич. Посмотрите рисунки.

Следите за  заполнением швов кирпичной кладки. Все швы кирпичной кладки цоколя должны быть заполнены цементным раствором.

Кирпичная кладка на фундамент своими руками

Кирпичная кладка своими руками должна начинаться с углов кирпичного цоколя фундамента. Вначале вы возводите углы цоколя, затем места пересечения стен, после производите кирпичную кладку между ними.

Цоколь нужно вывести по высоте под вашу отметку дома. Если у вас фундамент не ровный, то вы можете  выровнять фундамент кирпичной кладкой.

Чтобы в цокольном пространстве была вентиляция, в тело цоколя заложите пластиковые канализационные трубы ф100 мм с заглушками. В цокольном пространстве просто необходима вентиляция.

В 2 мес. тренинге Фундамент за 50%, есть подробные видео уроки, и каждый ученик может просмотреть их из любой точки мира, где есть интернет, в любое время суток и сколько угодно раз.

Вы можете самостоятельно пройти все эти шаги, и построить полноценный качественный фундамент за 50%.

Вы так же можете, присоединитесь к нам,  в наш 2 мес. тренинг Фундамент за 50%, где мы возьмем вас за руку и приведем к вашему результату, и вы сможете построить полноценный качественный и не дорогой фундамент.

Вы так же можете посетить наш вебинар и задать интересующие вас вопросы.

Вот ссылка.

Встретимся с вами в следующем письме и поговорим о строительстве фундамента завершающей части, гидроизоляционных  работах.

До встречи на вебинаре и в следующем письме.

Если вы все еще не подписались на рассылку «Фундамент за 50%», тогда сейчас самое удобное время, вводите справа или ниже в форме подписки на рассылку «Фундамент за 50%» свои данные, подтверждайте рассылку и получайте серию писем.



Простой и очень полезный совет, но вы его с большей вероятностью делать не будете!

Чтобы получить пользу от прочитанной статьи, советую вам сделать следующее.

Заранее вас предупреждаю, что 95% – этого делать не будут! С большей вероятностью вы относитесь к 95%, чем к оставшимся 5%. Не обижайтесь, так проще заранее угадать.

Самое главное, чтобы понять прочитанное, нужно понять смысл, т.е. мысль, которая излагается текстом. Поняв излагаемую мысль,  вы без труда сможете применить ее в своей жизни.

Для этого нужно сделать следующее:

Не спеша прочитайте статью один раз, затем на 5 минут выбросьте из своей головы все мысли, постарайтесь не думать ни о чем. Затем второй раз не спеша прочитайте статью и в течение всего лишь 5 минут подумайте над содержанием статьи, постарайтесь уловить мою мысль, которую я пытаюсь донести до вас. Затем закройте эту страницу и займитесь своими делами и обязанностями, очень важно в это время не думать о строительстве, ремонте, отделке, реконструкции и т.д. Просто выполняйте свои житейские обязанности. Когда у вас появится свободное время, вернитесь к статье и в третий раз не спеша прочитайте ее,  и в течение 5 минут подумайте над  излагаемой мыслью.   Далее можете заниматься, чем хотите.

Таким образом, вы будете быстро усваивать, и понимать прочитанную мысль и  в вашей голове отложится маленький пазл, т.е. кусочек.  Через некоторое время в вашей голове  нарисуется общая картина из нескольких маленьких пазлов.

Искренне желаю Вам УДАЧИ в изучение и внедрение!

С уважением, Николай Александрович Пронин.

Школа Частных Прорабов, где берут за руку и доводят до результатов.



Кирпичная кладка – Основы для инженера-строителя

  • Должно быть указано описание кирпичей и материалов раствора с указанием пропорций.
  • Кирпичная кладка разных видов и классов принимается по отдельным позициям.
  • Кирпичная кладка фундамента и цоколя, первого этажа, второго этажа и т. д. измеряется по отдельным позициям.
  • Работы по возведению лесов не учитываются отдельно, а включаются в статью кирпичной кладки.
  • Кирпичная кладка принимается в куб.м. и измерения длины, ширины или толщины и высоты должны быть сделаны для расчета количества.
  • Длина и высота измеряются с точностью до 1 см.
  • Толщина стенки:

(a) Кирпичные стены толщиной до трех кирпичей включительно должны измеряться кратными половине кирпича, что считается включающим растворный шов.

(b) В качестве измерения в полкирпича принимается следующее: –

(c) Для стен толщиной более трех кирпичей фактическая толщина должна измеряться с точностью до 1 см (½ дюйма).

(d) Если по архитектурным или иным причинам встречаются доли в половину кирпича, измерения должны производиться следующим образом: –

– Для долей в 2 см при фактических измерениях.

-Для фракции более 2 см – целый половинчатый кирпич.

  • Вычет:

(a) Никакие вычеты или прибавления не производятся для следующего: –

– Открытие до 0,1 кв.м. в разделе.

– концы стыков, балок, перемычек, стоек, стропил, прогонов, кронштейнов, ступеней и т. д.

– Плиты стеновые и постельные, опоры плит, чуй и т.п., толщина которых не превышает 10 см и опора не распространяется на всю ширину (толщину) стены.

  • Перегородка или стена в полкирпича принимается в кв.м.



Размер кирпича, его тип, толщина швов, перевязка и т. д., пропорция раствора указываются в описании позиции.

Основная кирпичная кладка измеряется в кубических метрах, а кирпичная кладка в перегородках, т. е. толщина одного кирпича измеряется в квадратных метрах с указанием его толщины. Кирпичная кладка в фундаменте и до цоколя включается в одну статью, а кирпичная кладка в надстройке измеряется отдельно. В случае многоэтажного дома кирпичную кладку каждого этажа следует измерять отдельно, так как ставки изделия увеличиваются от первого этажа к последующим более высоким этажам.

Общая процедура расчета количества кирпичной кладки в надстройке состоит в том, чтобы принять все стены как сплошные и выяснить их кубическое содержание, а затем учесть вычеты для проемов в них.

Пример: двери, окна, вентиляционные отверстия, перемычки и т. д. Различные типы кирпичной кладки с разным содержанием раствора и т. д. должны измеряться отдельно.

Сотовидная кирпичная кладка измеряется отдельно с указанием толщины в квадратных метрах, без вычета отверстий в ней.

Правила вычетов за проемы в кирпичной стене следующие:

  • За проемы площадью до 0,1 кв. метра в зонах и стеновых плитах, подкладных плитах и ​​т.п., глубиной до 100 мм.
  • Полные вычеты для прямоугольных проемов производятся путем умножения длины проема на его ширину и толщину стены.
  • Кирпичная кладка в арках измеряется отдельно.
  • Для перемычек над проемами длину перемычки определяют путем прибавления удвоенной толщины несущей части к пролету в свету.

Таким образом, количество вычетов должно быть равно:

(l + 2t) x (толщина перемычки) x (толщина стены)

, где t = толщина перемычки и l = длина проема.

Можно отметить, что перемычки также из отдельной позиции измеряются в кубических метрах. величина равна = (l + 2t) x t x толщина стенки

Кирпичная кладка колонн и столбов должна быть описана полностью и измерена отдельно в кубических метрах.

Круглая кирпичная кладка радиусом более 6 м измеряется в общей единице кирпичной кладки в кубических метрах.

Кирпичная кладка лестниц, арок и т. д. измеряется отдельно в кубических метрах.
