Карниз крыши: зачем он нужен и как его обустроить

Публикации

Строительство и ремонт

Строительные конструкции

Карниз имеется практически на любой крыше. Его обустраивают даже в составе крыши плоской, покрытой рулонными материалами. А нужен он для того, чтобы защитить подкровельное пространство от попадания туда влаги, что может произойти, когда идет дождь и дует сильный ветер. Правда, имеются и исключения. Так, карниз не оборудуется там, где имеются парапеты.

Карниз крыши – это часть кровельной конструкции. А нужен он, чтобы защитить верхнюю часть стеновых конструкций от таких негативных воздействий, как влага и ветер. Кроме этого, данный элемент несет и декоративную нагрузку. Крыша с карнизом выглядит завершенной. А его подшивка закрывает всю совокупность элементов, образующих стропильную систему.

Роль карниза крыши и его необходимость

Как мы уже отметили выше, роль карниза состоит в защите стен в верхней их части от пагубного воздействия, оказываемого ветром и осадками. Поэтому, подбирая длину свесов, следует руководствоваться в основном местными климатическими условиями. При этом нельзя забывать, что в зимнюю пору края крыши могут стать местом скопления снежной массы, наледи. А это вполне может явиться причиной обрушения карнизов или их поломки.

Если свес карниза чересчур мал или полностью отсутствует, наблюдается постепенно прогрессирующее разрушение стен. Причем независимо от того, из какого материала они возведены. Если же верхние ряды стеновой конструкции разрушаются, то это неизбежно отражается на геометрии кровельной конструкции. И результатом этого может стать ее обрушение.

Таким образом, обустройство карнизных свесов является обязательным. Оберегая домовые конструкции от разрушения, они также сделают законченным общий внешний облик всего здания.

Способы и порядок обустройства карнизов

Подходы к обустройству карнизов могут быть различными.

• Зачастую карниз крыши формируют, используя свесы стропильных ног. Но этот прием невозможен на фронтонной стороне. Величина выпуска стропил в карнизе может составлять даже целый метр в таких регионах, где ветры отличаются особой силой. Обычно размер свеса определяют, исходя из конкретных обстоятельств. Но в среднем эта величина составляет порядка 0,5÷0,6 м.
• На фронтоне зданий со скатными крышами карнизы формируют, выпуская на необходимую длину коньковый брус или доски, образующие конек. Край ската снизу обивают досками, ориентируемыми, как правило, параллельно коньку. Местом крепления этих досок являются стропила.
• Приступая к формированию крышного карниза, концы досок ровно обрезают, ориентируясь по натянутому шнуру. Один из концов этого шнура крепят на коньке, а второй – на самой нижней доске. На торец бруса, образующего конек, и на выступающие поперечные доски пришивают карнизную доску, которую также называют ветровой. По карнизу одновременно со всей крышей укладывают кровельный материал. Карнизы, в принципе, можно оставить без подшивки. Однако ее наличие положительно сказывается на внешнем виде всего дома. Чтобы определить длину карниза, учитывают ширину отмостков и высоту здания. Таким же образом обрезают и края стропил, которые нависают вне стены.
• Затем монтируют карниз крыши. Когда-то для этого используют обрезную доску, когда-то металлические профили. Выбирают тот материал, который больше подойдет для запланированной обшивки. То есть если это сайдинг, то использовать следует профили. Для деревянной вагонки создается каркас из древесины.
• Карнизную коробку формируют одним из следующих способов:
  • По выступающим стропилам. Однако данный прием используется только при небольшом уклоне кровли.
  • Изготавливают горизонтальные короба. Один из краев короба крепят к доске, расположенной там, где стропила выходят за плоскость стены. Второй край короба закрепляют на срезе стропил.
• Для подшивки карнизов можно использовать совершенно различные материалы, которые закрепляют перпендикулярно к стене.

Материалы, используемые при подшивке карнизов

Перед отделкой карнизов следует утеплить стены, если в этом имеется необходимость. Если этого не сделать до выполнения отделочных работ, то верх стеновой конструкции может оказаться неутепленным.

Для подшивки крышных карнизов применяют:

• обрезную доску, лучше хвойных пород;
• виниловый сайдинг;
• обшивочную доску типа вагонка;
• листы гладкого металла, профилированного.

Влажность подшивочной древесины должна приблизительно равняться влажности окружающего воздуха. Поэтому перед работой ее держат на улице. Если же древесина пересушена, то по окончании монтажа она начнет вбирать влагу и деформироваться. Это же произойдет, если влажность древесины была чрезмерной.

Подшивочную древесину следует предварительно обработать, используя антисептики и антипирены.

Крепление досок производят следующим образом:

• длинные доски, которыми укрывают каркас вдоль стены, закрепляют на коробке с шагом в метр;
• короткие доски укладывают перпендикулярно стене и крепят по краям.

Применение в обшивке карнизных конструкций деревянных досок гарантирует вентилируемость подкровельного пространства. Но не исключается использование и некоторых других материалов. Это могут быть, например, оцинкованные листы, имеющие поливиниловое покрытие в тон кровли. Они могут быть профилированными или гладкими. Для обшивки также удобен и виниловый сайдинг.

Карниз что это такое – Всё о металлочерепице

Содержание

Значение слова Карниз по Ефремовой:

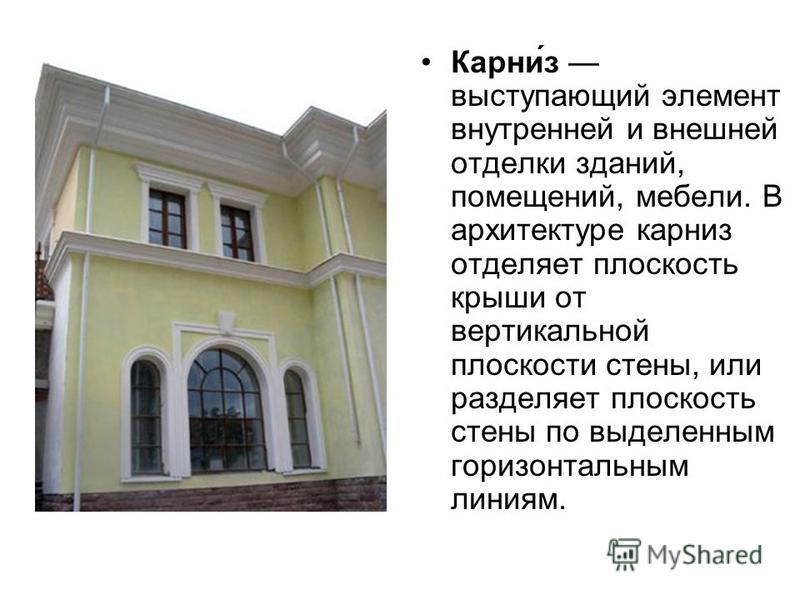

Карниз — 1. Горизонтальный выступ в верхней части стены, а также над окнами, дверями и т.п. // Верхняя выступающая часть антаблемента в архитектурных ордерах.
2. Уступ, тянущийся узкой полосой по обрывистому склону гор, круч, иногда на значительной высоте.
3. Деревянная, металлическая и т.п. перекладина над окном или дверью, на которую вешают шторы, портьеры.

Значение слова Карниз по Ожегову:
Карниз — Нависшая часть кручи, лавины Spec Карниз Перекладина, на которую вешают шторы (над окном, дверью) Карниз Продольный выступ над окном, дверью вдоль верхней части стены

Карниз в Энциклопедическом словаре:
Карниз — (нем. Karnies) — в архитектуре — горизонтальный выступ на стене,поддерживающий крышу здания и защищающий стену от стекающей воды.Встречается промежуточный карниз, разделяющий этажи. Карниз — такжеверхняя выступающая часть антаблемента в архитектурных ордерах.

Значение слова Карниз по словарю Ушакова:
КАРНИЗ. карниза, м. (нем. Karnies от греч. koronis) (архит.). 1. Верхняя часть антаблемента, лежащая на фризе. 2. Выступ на стене здания под крышей или над окном, над дверью.

Значение слова Карниз по словарю Даля:
Карниз
м. украшение в стене выступом, уступчатою полкой, под кровлею, потолком и пр. Карнизный, к карнизу относящ. Голова не карниз, отшибешь — не приставишь.

Значение слова Карниз по словарю Брокгауза и Ефрона:
Карниз — архитектурная форма, профиль которой имеет приблизительно вид буквы S, т. е. состоит из выпуклой и вогнутой части. К. преимущественно имеют значение тяг, ограничивающих стены (венчающих) сверху и служащих как бы переходом от вертикальной плоскости стены к наклонному покрытию. Размер К. определяется главным образом двумя измерениями: высотою его и шириною выступа, составляющего откос, или свес, К. между которыми профиль имеет более или менее сложный вид. Основные элементы, из которых образуются профили К. вообще известны под названием обломов. Обыкновенно различают: восходящий, вертикальный, венчающий К. или гусек (см. табл. Архитектура I, черт. 1), обратно восходящий или поддерживающий К. (каблучок, фиг. ж), нисходящий или спускающийся К. (обратный гусек, симус фиг. i), обратно нисходящий К. (обратный каблучок, фиг. з). Первые два К. употребляются в качестве венчающих элементов верхних частей стен (азимсов) и пр. а последние — как элементы подошвы или цоколя стен, колонн и др. частей зданий.

Какой бывает карниз, что такое установка свесов

November 28, 2016

Возведение крыши — это довольно сложный процесс, так как в него входит множество видов работ. Некоторые люди не знают, как правильно устанавливается карниз, что такое он из себя представляет. Каждый этап монтажа является важным по значению. Ведь от правильности выполнения зависит качество и срок эксплуатации всей конструкции кровли в целом.

Так что же такое карниз, и какую роль играет в конструкции крыши? В архитектуре его называют деталью кровельной системы. которая устанавливается за пределы несущих стен. За счет этого обеспечивается защита от влаги при выпадении осадков, а также проникновения ее в подкровельный промежуток. Кроме защитного действия, он придает кровле законченный вид и тем самым подчеркивает индивидуальность каждой конструкции по-своему. Познакомимся с таким элементом кровли как карниз. Что такое это, и как проводится его устройство — узнаем подробнее.

Разновидности карнизов

В наше время в мире существует множество кровельных свесов, они подразделяются по классам и способам монтажа. На какие крыши устанавливается карниз, что такое кровельные свесы, поможет разобраться неопытному строителю небольшой перечень, который расположен ниже:

• Карнизы, которые не имеют подшивки, используются в устройстве кровли вальмового типа. В некоторых случаях можно проводить установку на односкатную или равностороннюю крышу.
• Подшитого типа в основном применяются в строительстве вальмовых, а также двухскатных конструкций кровли.
• Коробчатый вид считается нестандартным, так как используется в устройстве систем с одним скатом и сложной крышей.
• Узел короткого типа может использоваться при обустройстве конструкции любого вида.

Также способы установки могут быть такими: заподлицо, открытого и закрытого типа карниз. Что такое фронтальный и боковой свес — в обязательном порядке следует знать, так как они имеют некоторые отличия, по незнанию которых установка может быть ошибочной.

Фронтальный свес

Фронтальный карниз необходим для обеспечения защиты здания с лицевой стороны. Он представляет собой конструкцию, которая расположена по краю кровли с двумя скатами. Они имеются только у двускатных типов крыши. В устройстве вальмовой или кровли с четырьмя скатами отсутствуют такие карнизы, фото для лучшего восприятия расположено ниже.

Для того чтобы провести устройство фронтального свеса на кровле с двумя скатами, необходимо первым делом провести вынос перекладин, которые крепятся на стропилах, за пределы строения. Затем выполняется монтаж обрешетки и кровельного пирога. Только после этого устанавливается фронтальный свес на двускатную систему крыши. В некоторых случаях устройство выполняется немного иначе. На обрешетку под пароизоляцию крепится карнизная доска, а на нее устанавливаются софиты.

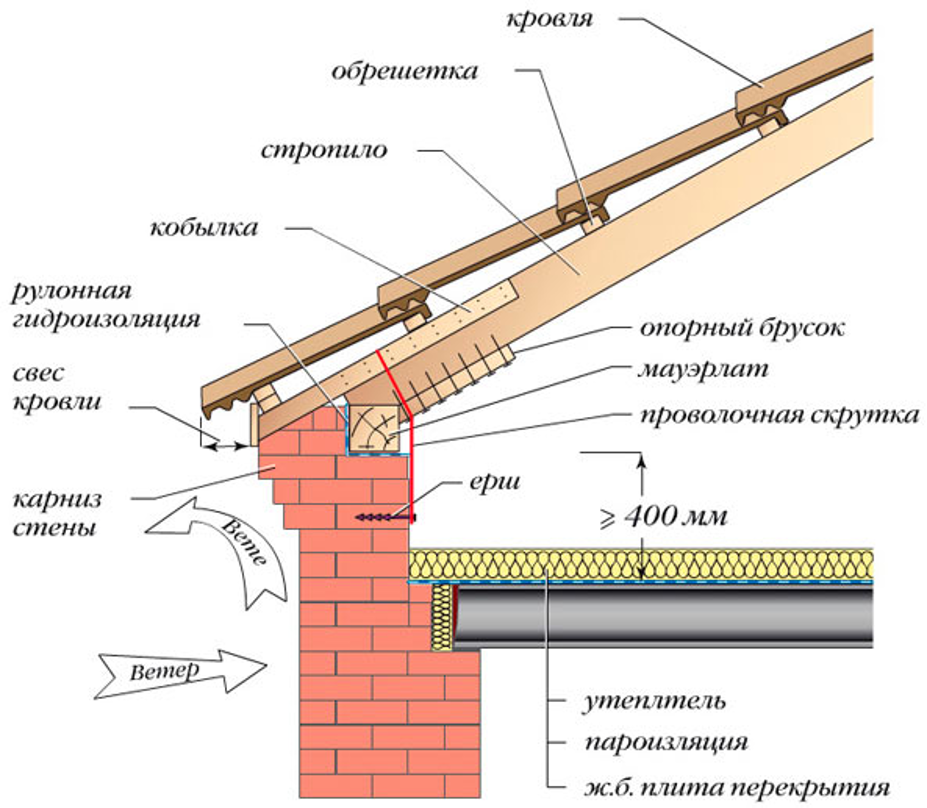

Боковой свес карниза

Свес боковой устанавливается на каждую кровлю наклонного типа. Такой карниз образуется за счет стропил, которые выносятся за пределы несущих стен здания. Этот выступ должен соответствовать размерам отмостки и составлять 50-70 сантиметров. Если устройство кровли выполняет организация, она предлагает предварительно разные карнизы, фото которых имеются в специальных буклетах.

В большинстве случаев 50 сантиметров является минимальной шириной свеса, но в исключительных моментах бывает и меньше.

• В таком случае несущие стены здания должны быть хорошо защищены от воздействия порывистого ветра и влаги. Это необходимо, потому что при косом падении дождя или снега стены строения могут промокнуть.
• Исправить положение с короткими стропилами можно путем установки кобылок. Но это сложный процесс, так как если кровельная система уже готова, редко кому захочется проводить демонтаж и вносить исправления. По этой резкой причине следует внимательно подходить к этому вопросу еще в процессе устройства конструкции кровли.

Материал для отделки карниза

Важным моментом на этапе, когда устанавливается карниз крыши, является выбор материала для обшивки. Каждый вид отделочного материала имеет как плюсы, так и минусы:

• Вагонка – является неплохим вариантом для подшивки карниза. За счет своих достоинств широко используется в строительстве. Этот материал обладает невероятно красивой текстурой, поверхность обрабатывается специальными антисептиками и морилкой. Установку можно проводить под углом и в горизонтальном положении.
• Профнастил – также является популярным в отделке карнизных свесов. После монтажа конструкция приобретает классический вид. Благодаря разновидностям форм и цветовой гаммы можно воплотить дизайнерские задумки.

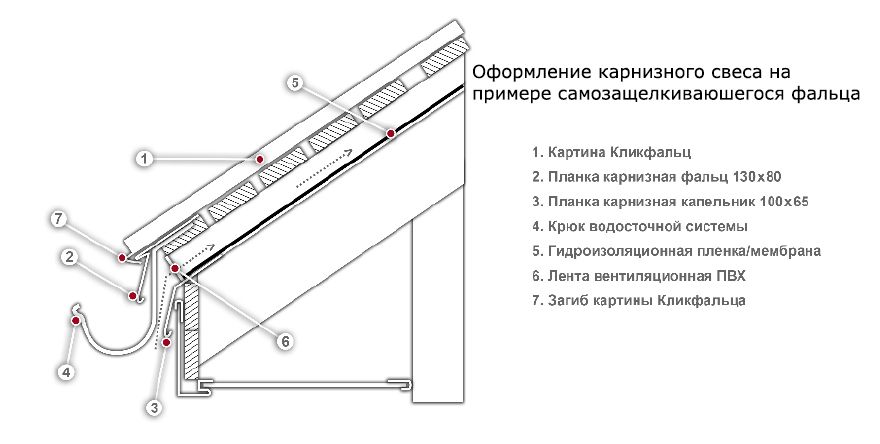

Особенности свесов

Любой тип кровли индивидуален, поэтому даже каждую мелочь следует выполнять с особым подходом. Вот, к примеру: крепление карниза отличается в зависимости от выбора материала для отделки. Поэтому к его обшивке следует подойти предельно внимательно. В случае если монтаж будет проводиться на уже вмонтированные заранее стропила, свес должен располагаться под таким же углом.

Этот способ установки может использоваться для крыш, которые имеют средний уровень наклона. В таком случае отделочные элементы просто набиваются на края стропил. Но для того чтобы правильно провести монтаж, необходимо сделать ровной поверхность нижней части стропил. Только в этом случае подшивка будет идеально прилегать к конструкции кровли.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обращайте внимание на свое тело. Если вы замети.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

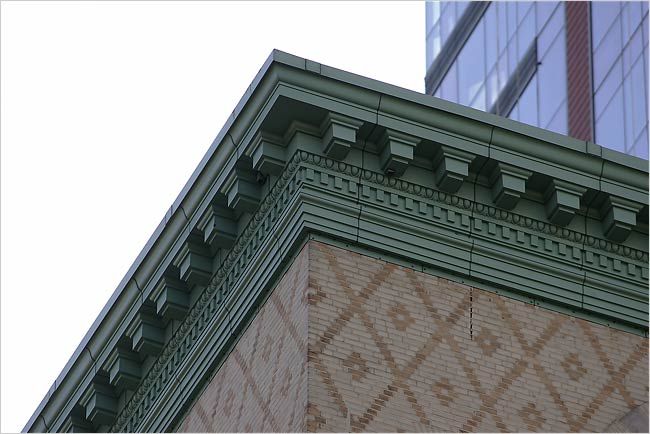

Горизонтальный выступ, завершающий стену здания.

Горизонтальный выступ, завершающий (возможно расчленяющий) стену здания, мебельное изделие или идущий над окнами, дверями.

Главный, или венчающий карниз завершает здание или мебельное изделие сверху. Примером служит главный карниз греческого храма,состоящий из 3 частей: балок, фриза и венца.

Главный карниз может иметь различные членения. На нижних илл. представлены 1. простая, 2. сложная схема. Египетский карниз является единственным в своем роде, он состоит только из плиты потолка и из вогнутого соединительного элемента.

Для романского стиля характерны массивные, тяжелые карнизы и профили. В романском стиле для горизонтального расчленения общей кубатуры здания часто использовался опоясывающий карниз с аркадой арок.

А готические карнизы сильно профилированы, срезаны наискось, для них характерна игра теней, даются классические пропорции. Профили карниза в барокко отличаются тем, что в них не соблюдаются классические пропорции.

Профили карнизов в различных стилях мебели тоже различны. Мебельные карнизы заимствованы из архитектуры, однако трактуются более свободно. В английском классицизме было принято украшать мебельные карнизы орнаментом из листьев.

По материалам книги Д. Кес «Стили мебели». — М. Издательство В. Шевчук, 2008. — 272 с.

Комментировать в FB

Комментировать в VK

Также в этом разделе

Кухонный фартук: материалы

Для кухонного фартука необходимо надежное и в то же время эстетичное покрытие. Из каких материалов нам предлагают сделать кухонный фартук современные производители?

Силуэт. Искусство силуэта

Силуэт – это очертание предмета, напоминающее его тень и видимое как плоское пятно.

Витраж сегодня – это любая декоративная композиция (в том числе – цельная) из материала, пропускающего свет.

Интарсия (ит.) или маркетри (фр.) – мозаика из разных сортов древесины, изысканный способ декорировать мебель.

Кессоны, кассеты или кассетоны — архитектурно или декоративно оформленные углубления на потолке, внутренней поверхности перекрытия, или покрытия свода, или арки.

Акротерион

Акротерион (акротерий, акротерт) в переводе с древнегреческого языка означает крайнюю точку какого-либо предмета: например, кратер вулкана, верхушку дерева, нос лодки.

Аппликации (накладки)

Аппликация: способ создания орнаментов или иных изображений путем наложения на основной фон кусочков из иного материала, например, на мебельное изделие — выпиленного орнамента из металла.

Антик (античный)

Первоначально термин «античный» употреблялся в значении «восходящий к греко-римской древности». Тогда как словом антик обычно обозначают всякого рода предметы, носящие отпечаток старины.

Картуш: лепное или графическое украшение в виде свитка с завернувшимися краями, на котором помещаются надписи, вензеля, эмблемы и т. п.

Выступ стены: поиск слов по маске и определению

Всего найдено: 22

выступ боковой стены на фасаде здания

выступ боковой стены на фасаде здания, строения

выступ в виде столба на стене фасада здания

выступ боковой стены

выступ боковой стены на фасаде здания

выступ боковой стены здания

укрепленный выступ в крепостной стене или оборонительном валу

наверху крепостной стены: один из расположенных в ряд столбиков с острыми выступами по краям

(мерлоны) завершающие крепостную стену и разделенные небольшими просветами одинаковые выступы в вертикальной плоскости, защищавшие стрелков от неприятельского огня или стрел

выступы на крепостной стене

в классической архитектуре горизонтальная тяга в виде карниза или выступа, завершающая плоскость стены, столба и служащая опорой для венчающей их арки

выступ в стене здания

горизонтальный выступ на стене

выступ на стене под крышей

верхняя часть антаблемента; выступ в стене здания

продольный выступ над окном, дверью вдоль верхней части стены

выступ в стене или заделанная одним концом балка, поддерживающая карниз, балкон

выступ в стене, опорная балка

выступ на стене, служащий опорой

выступ в стене, балка, заделанная в стену одним концом

поперечный выступ или стенка, укрепляющая основную стену

вертикальный выступ стены, противодействующий силе распора

Выступ в стене, поддерживающий карниз, балкон или служащий подставкой для каких-либо украшений; консоль.

плоский вертикальный выступ на стене здания

плоский вертикальный выступ на стене здания (в архитектуре)

(перши) полукруглые или прямоугольные выступы для установки оборонительных орудий, примыкающие с внешней стороны к основной стене укрепления

прямоугольный выступ в стене

плоский вертикальный выступ в стене в виде колонны

прямоугольный вертикальный выступ на стене, оформленный как колонна

прямоугольный выступ в стене

вертикальный плоский выступ на поверхности стены

прямоугольный выступ стены в виде вделанной в нее колонны

выступ нижней кромки стены

псевдопериптер

тип античного храма; в отличие от периптера, колонны его заднего и боковых фасадов только наполовину выступают из стены

коробчатый выступ на задней стороне изразца, предназначенный для его закрепления в кладке печи или стены

сначала этим словом называли палатку, где переодевались древнегреческие актеры, затем специальное сооружение, используемое для этих целей, перед стенами которого выступали актеры, а во что превратилось это слово в наши дни?

(старослав. teg — натягивать) узкий горизонтальный выступ на стене, имеющий как конструктивное (для придания большей прочности), так и декоративное (пропорциональное членение плоскости) значение

(щипцовый фронтон) двускатный верх стены, переходящий без выступов в ее основную плоскость

застекленный выступ в стене

многогранный выступ в стене

застекленный выступ в стене здания

полукруглый или граненый выступ в стене, обычно остекленный и проходящий через несколько этажей

Про волюту на поребрике

Однажды, покупатель наших деревянных окон, архитектор по образованию, посмеялся над мастером по замеру, что тот не знает где находится сандрик. Мы понимаем, что учиться никогда не поздно и решили, что пусть-ка у нас тут все эти сандрики и прочие архитектурные элементы лежат в одной кучке! Вот так:

Архитектурные элементы

Антаблемент

Верхняя горизонтальная часть сооружения, обычно лежащая на колоннах. Антаблемент разделятся на несущую часть — архитрав, — на опирающийся на него фриз и венчающую часть — карниз.

Стенка, возведенная над венчающим архитектурное сооружение карнизом.

Балюстрада

Невысокое ограждение лестниц, террас и балконов, состоящее из ряда фигурных столбиков (балясин), соединенных сверху перилами. Современные конструкции значительно уступают таким сооружениям в плане красоты и изысканности, но ничуть не уступают в надёжности и практичности. В этом можно убедиться, обратившись на Фабрику перил — http://www.fplus.ru, которая специализируется на производстве и монтаже перил, поручней и ограждений из нержавеющей стали.

Невысокие фигурные столбики (иногда с резным декором), поддерживающие перила ограждений балконов и лестниц.

Надстройка над зданием, обычно круглая в плане.

Здесь должна быть какая-нибудь шутка про валюту. Архитектурная деталь в форме спиралевидного завитка с кружком («глазком») в центре, характерная для стиля барокко.

Галерея (гульбище)

Длинное крытое светлое помещение, примыкающее к стене здания. Одну из стен галереи заменяют колонны, столбы или балюстрада, примыкающие к стене здания.

Орнаментальный мотив из волнообразно свисающих листьев, цветов, лент и т. п., характерный для барокко.

Фигурные завитки, украшающие верх стены.

Полукруглое завершение участка стены, закрывающее прилегающий к ней внутренний свод.

Верхняя часть колонны или пилястры различной формы.

Каменный или бетонный вертикальный выступ (ребро), усиливающий наружную стену.

Наборная колонка

Декоративный столбик, составленный из мелких резных элементов.

Плоский вертикальный выступ на поверхности стены.

Вид кирпичной кладки, при которой один ряд кирпичей укладывается под углом к наружной поверхности стены. Кстати, логично!

Архитектурно оформленный вход в здание.
Портал (лат. porta — дверь, ворота) — архитектурно оформленный главный вход крупного сооружения, как правило, имеющий масштабное обрамление с подробно разработанной орнаментацией. Понятие «портал» (в миниатюре) также применяется для обозначения «П»-образной рамы камина.
Посмотрите-ка на наши раздижные порталы для порталов!

Характерный элемент зданий, построенных в стиле классицизма: ряд колонн, помещенный перед фасадом здания.

Участок стены между двумя пилястрами.

Круглое в разрезе сооружение, обычно увенчанное куполом. Ротонда часто завершает центральную часть здания в стиле классицизма.

Небольшой карниз, расположенный над проемом окна или двери на фасаде здания, иногда опирающийся на консоли. Часто завершается фронтоном.

Шутки в сторону. Ширинка – это гульфик, а ширинка – это декоративное украшение в виде прямоугольного углубления, иногда украшенное лепниной.

Выступающая за плоскость фасада часть помещения.

Понравилось?

Тогда загляните и узнайте сколько окон в Эрмитаже и что там за лоджии у них?

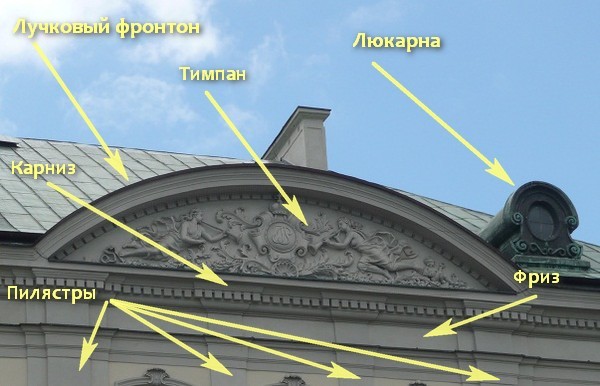

Как читать фасады домов

Архитектурно-историческая шпаргалка

1. Зачем построен этот дом?
2. Архитектурная азбука: архитектурные элементы от А до Я. Буквы А — Г
3. Архитектурная азбука: архитектурные элементы от А до Я. Буквы Д — З
4. Архитектурная азбука: архитектурные элементы от А до Я. Буквы И — Н
5. Архитектурная азбука: архитектурные элементы от А до Я. Буквы О — С
6. Архитектурная азбука: архитектурные элементы от А до Я. Буквы Т — Я

Тяга — горизонтальный или вертикальный поясок, выступ (обычно штукатурный или каменный), членящий стены зданий или обрамляющий панно и потолки. Как правило, тяга состоит из архитектурных обломов.

Уши — криволинейные или прямоугольные выступы наличника, симметрично расположенные по разные стороны от верхней части проема.

Ф — Фронтон

Фронтон — треугольное завершение фасада здания, портика, колоннады. По бокам его ограничивают два ската, а у основания — карниз. Поле фронтона (тимпан) часто украшают скульптурой или лепниной. Обычно фронтон используют для декора дверей и окон зданий.

Фронтон может быть килевидным (напоминать перевернутый киль корабля), лучковым (напоминать натянутый лук), полукруглым (с полуциркульным завершением), прерванным (с горизонтальным карнизом, прерываемым для вставки, например, окна), разорванным (обрамление которого разорвано в одном или нескольких местах), раскрепованным (с выступающими вперед частями), самцовым (сложенным из бревен), ступенчатым (в виде уменьшающихся кверху ступеней), трапециевидным (в виде трапеции), треугольным (в виде равнобедренного треугольника). Ряд треугольных кровель-фронтонов образуют фронтонный пояс. Украшает фронтон акротерий —насадка на острие, конце или вершине в форме вьющихся растений или скульптурных фигур.

Хоры — балкон, галерея или лоджия внутри парадного зала или в церкви.

Цоколь — лежащая на фундаменте нижняя, обычно немного выступающая, утолщенная часть наружной стены здания. Обычно его декорируют. Цоколь может быть ступенчатым, и тогда его называют стереобатом, а его верхнюю ступень стилобатом.

Ч — Четверик

Четверик — в русской каменной и деревянной архитектуре четырехугольное в плане сооружение или составная часть композиций зданий. Нередко четверик сочетается с восьмигранной частью (восьмериком) — так называемый, «восьмерик на четверике».

Шпиль — вертикальное и остроконечное завершение зданий в виде сильно вытянутого вверх конуса или пирамиды. Часто шпиль венчают флагом, флюгером (вращающееся завершение, которое показывает направление ветра), эмблемой или скульптурой.

Щипец — верхняя часть торцевой стены здания, ограниченная двумя скатами крыши и, в отличие от фронтона, не отделенная снизу карнизом. В готической архитектуре остроконечный щипец называют также вимперг. Поле вимперга украшают ажурной или рельефной резьбой, по краям вимперг обрамляют каменными деталями и венчают флероном (крестоцветом — украшением в виде стилизованного цветка, как правило образованного четырьмя ответвлениями-краббами от вертикального стержня).

Ъ — Контрофорс

Контрфорс — вертикальный выступ или ребро, усиливающее стену. Также это может быть отдельно стоящая опора, связанная со стеной аркбутаном (наружной полуаркой). Внешняя поверхность контрфорса может быть вертикальной, ступенчатой или непрерывно наклонной, увеличивающейся к основанию. Контрфорсы строили в виде устоев, примкнутых к стенам вокруг всего сооружения на некотором расстоянии друг от друга. Их пристраивали в тех местах, где в стену упираются подпружные арки, несущие своды и барабан купола — то есть нагрузка на стену наибольшая.

Ы — Бойницы

Бойницы — отверстия в крепостных стенах для стрельбы. Одной из разновидностью стали машикули — навесные бойницы. Также в качестве бойниц использовали зубцы (мерлон) — выступы крепостной стены или башни в форме «ласточкин хвост» (с раздвоением в верхней части). Сейчас бойницы утратили оборонительное значение. Теперь их используют только как декоративный элемент.

Ь — Консоль

Консоль (кронштейн) — выступ в стене, поддерживающий другие выступающие части здания, например, балкон или карниз. Обычно кронштейны и консоли декорируют.

Эркер — закрытая выступающая из плоскости стены часть здания в несколько этажей или во всю высоту фасада кроме первого этажа. Эркеры появились из-за нехватки места на тесных европейских улицах. Тогда, чтобы увеличить жилую площадь, у зданий появились выступающие части на уровне второго этажа и выше.

Обычно эркер снабжен окнами, но может быть остеклен по всему периметру. Выступающий из стены балкон — по сути тоже эркер. Этим он отличается от лоджии — открытого с одной или нескольких сторон углубленного помещения.

Юбка — карниз или козырек по всему периметру здания.

Ярус — этаж. Бельэтаж — второй снизу, после цокольного, этаж здания. Обычно он более высокий, чем первый, и в нем располагают парадные анфилады комнат. А над зданием обычно строят цилиндрический бельведер, откуда открывается далекий вид. Это может быть и ротонда — круглая в плане постройка с куполом, по периметру которой обычно расположены колонны.

Источник http://stroykrishu.ru/karniz-chto-eto-takoe.html
Источник http://patsi.ru/fundament/vystup-v-vide-stolba-na-fasade-zdaniya.html

карниз

Любой литой выступ, венчающий или завершающий часть, к которой он прикреплен; как карниз ордена, пьедестала, двери, окна или дома. — Вебстер, 1882

Дж.Х. В среду Кэрролл получил карниз для здания банка от производителя из Су-Фолс. – 16 октября 1886 г., лидер Де Смет


Хотя чаще всего под карнизом понимают декоративную отделку по периметру помещения на потолке или над дверями и окнами; в строительстве вся часть крыши, нависающая над внешней стеной, также называется карнизом.

В У берегов Серебряного озера , когда Па строит город Де Смет в 1880 году, у него нет времени, чтобы добавить наружный сайдинг или закрыть пространство под карнизом до апрельской метели, и Снег задувал через большую трещину, оставленную в верхней части внешней стены между балками крыши. В рукописных версиях деталей больше, чем в опубликованном рассказе:

      «Это место не очень теплое и не тесное, Кэролайн», — сказал Папа Ма. «Снаружи я не успел обшить сайдинг, внутри потолок, а под карнизами нет карнизов, чтобы закрыть эту большую трещину. Но теперь, когда пришла весна, нам будет достаточно тепло, и я скоро закончу строительство. [snip] Папа положил сайдинг снаружи здания и карнизы под карнизы. «Теперь мы в форме корабля, Кэролайн», — сказал он. – Рукописная рукопись SSL

     – Здесь не очень тепло и тесно, Кэролайн, – сказал Папа Ма. «У меня не было времени положить сайдинг снаружи и потолок внутри, а под карнизом нет карниза, чтобы закрыть эту большую трещину. Но нам будет достаточно тепло, раз уж пришла весна, и скоро я закончу строительство. [и после апрельского шторма:] «Из этого здания получалось неплохое сито», — сказал Па. «Снег залетел во все щели и под карнизы…» [snip] Папа уложил сайдинг снаружи здания, а карниз под карнизом. – Рукопись SSL, напечатанная с исправлениями

     – Здесь не очень тепло и тесно, Кэролайн, – сказал папа. «У меня не было времени ни сайдинг, ни потолок внутри, и под карнизом нет карниза, чтобы закрыть эту большую трещину. Но нам будет достаточно тепло, раз весна пришла, и я скоро закончу строительство. [надрез] «Это здание — довольно хорошее сито!» — сказал Па. «Снег просачивался сквозь каждую щель и под карнизы. Это была настоящая метель, пока она продолжалась». -опубликованный SSL

Хотя карниз не упоминается в Pioneer Girl , здание, о котором идет речь в рассказе, — это здание, которое Па построил (или помог построить) на углу, которое впоследствии стало «Оборудованием Коуса», которое использовалось с 1880 по 1885 год. Магазин и пекарня Ward’s расположены во втором здании мистера Коуза на участке. Фотографии этого первого каркасного здания отсутствуют, но фотографии других оригинальных зданий на этом участке, таких как здание De Smet

Leader , подробно показанное выше, позволяют предположить, что большинство оригинальных каркасных зданий на городских участках имели лишь небольшие свесы крыши (карниз ), а длинная доска справа вдоль стены здания — это карниз, о котором говорил Уайлдер.

Когда бизнесмены из Де Смета начали заменять оригинальные здания кирпичными, некоторые из них были весьма тщательно детализированы. На фотографиях ниже показана (слева) часть панорамного снимка Маккиббона 1912 года, сделанного из центра Калумета и Секунды. Второе здание Чарльза Ингалла (где семья жила во время суровой зимы) было перенесено в заднюю часть участка и теперь выходило на Вторую улицу, а не на то, что Лора называла Мейн-стрит (Калумет). Джон Кэрролл построил большое кирпичное здание с каменными карнизами. Хотя здание стоит и сегодня (справа), карнизы сняты.



Карниз (SSL 27)


Карнизы удлиняют здания до небес Детали

: Карнизы удлиняют здания до небес



Карнизы расширяют здания на небеса



Митрополит Клубный карниз

Картер Б. Хорсли

Архитекторы давно задумались как лучше обозначить, что их здание остановило свое проникновение в небеса и, возможно, самое популярное средство, которое у них есть используется карниз, выступающий элемент, нависающий над фасад здания. Этот элемент обычно не слишком высокий. чтобы не показаться неуклюжим и не слишком глубоким, чтобы не казаться слишком опасны или отбрасывают слишком большую тень.

Карниз, как и большинство архитектурных элементы, бывают разных форм и дизайнов, но большинство из них достаточно детализированы и сложны и часто являются самым декоративным элементом внешнего вида здания, как их видно издалека и вблизи.

Многие очень элегантные и впечатляющие такой, как тот, что находится на вершине Metropolitan Club на северо-востоке угол Пятой авеню на 60-й улице или над квартирой в Вероне здание, спроектированное Уильямом Э. Моубреем в 1908 году по адресу 32 East 64th. Улица показана выше, но некоторые совсем минимальны.

Пока растут карнизы в довоенной жилой архитектуре они гораздо реже в “современной” здания, хотя проект Аннабель Сельдорф для здания строящийся на Одиннадцатой авеню, 200, наиболее известный «гаражные» помещения во многих квартирах, спортивные и интересная интерпретация изогнутого карниза и центр верхняя часть фасада здания А по адресу 425 East 13th Улица, спроектированная Cetra/Ruddy и близящаяся к завершению, перфорированный свес – еще одна вариация карниза.

159 Восток 70-й Улица

Пожалуй, самое интересное «современный» карниз находится на вершине башни Карнеги-холл в 152 West 57th Street, построенный в 1990 году по проекту Сезар Пелли и партнеры. Вместо выступающего декоративного крышка, у Пелли торчат спицы на трех верхних фасадах башни. что цепляются за пресловутые проплывающие облака и страстные мечты поднимаясь из концертного зала в агрессивном, но минималистском мода.

Карниз в Вероне многоквартирный дом на Мэдисон-авеню

Еще один интересный и довольно смелый «модерновый» карниз, состоящий из трех больших перекрывающихся красные металлические группы можно найти в здании Scholastic Books. на Бродвее, 557, построенный в 2001 году по проекту Альдо Росси и Генслера. Партнеры.



Эта статья появилась в декабрьском Издание The New York Sun от 20 октября 2007 г. без изображения 159 человек.
