Какую арматуру лучше использовать для конкретного типа фундамента
Хотите разместить рекламу ваших товаров или услуг на сайте cdelayremont.ru? Перейдите на страницу реклама, чтобы узнать о вариантах и условиях сотрудничества.
Важной составной частью железобетонных конструкций, к которым также относится множество типов фундаментов, является арматура. Именно благодаря этому элементу плиты, ленты, буронабивные сваи – все отдельные составляющие оснований постройки наделяются способностью противодействовать растягивающим нагрузкам. Арматура для фундамента – все равно, что скелет для человеческого тела. Без нее бетонная конструкция не может похвастаться долговечностью и надежностью, не говоря уже о безопасности. В этой статье мы рассмотрим типы используемой в строительстве арматуры, рассмотрим ситуации, в которых лучше использовать тот или иной тип арматуры, дадим некоторые рекомендации по правильному армированию фундамента и затронем еще целый ряд вопросов.
Арматура – что, как, почему
Арматура представляет собой прочные изделия круглого гладкого или периодического (ребристого) профиля. Чаще всего прутья арматуры производят из стали, но в последнее время не редко можно услышать об изделиях из стеклопластика которые, как утверждают производители, превосходят аналоги по показателям прочности более чем в два раза. Важной характеристикой арматуры является ее диаметр. В продаже можно встретить изделия диаметром 5,5, 6, 8…32 мм. Как правило, чем больше диаметр прута, тем более высокие требования предъявляются к его прочностным характеристикам. В индивидуальном строительстве, а именно им мы и занимаемся, чаще всего используют арматуру диаметром 8-16 мм. Причем, арматурный каркас для фундамента одного типа, например, ленточного, требует использования прутов одного диаметра, а каркас буронабивного свайного – другого. Впрочем, об этом мы поговорим подробнее ниже.
Если вы интересовались покупкой арматуры, то успели обратить внимание на то, что одни образцы имеют ребристую поверхность, а другие – гладкую. Какой тип прута лучше подходит для вашего фундамента? Материал, который будет непосредственно воспринимать растягивающие нагрузки, должен иметь ребристую поверхность. Это позволит ему более прочно сцепиться с бетонным раствором (о бетоне для фундамента читайте здесь) за счет увеличенной площади соприкосновения. В свою очередь пруты с гладкой поверхностью (как правило, имеющие небольшой диаметр) целесообразно применять в качестве конструктивного, а не функционального элемента скелета. Попросту говоря, гладкая арматура нужна лишь для того, чтобы должным образом сориентировать в пространстве ребристую.
Соединение арматуры
Самым простым способом укладки арматуры в фундамент является сварка прутьев в единый каркас. Такая технология отличается еще и высокой скоростью. Вот только при этом большая часть изделий (прутьев) в месте сваривания теряет свои прочностные характеристики. Поэтому мы не рекомендуем использовать сварку, а приберечь ее для совершенно безвыходных ситуаций.
Другим вариантом конструирования каркаса является так называемая вязка арматуры, которая подразумевает создание проволочного соединения в каждом пересечении прутьев «скелета». Данный процесс является достаточно трудоемким, но если приноровиться, то на каждое соединение будет уходить не более 5 секунд. Последовательность вязки изображена на рисунке ниже. Все вышеперечисленные операции лучше проводить перед тем, как установлена опалубка для фундамента.
Обращаем ваше внимание на то, что более 50% всех пересечений прутов должны быть соединены. Это относится, в первую очередь, к угловым частям каркаса.

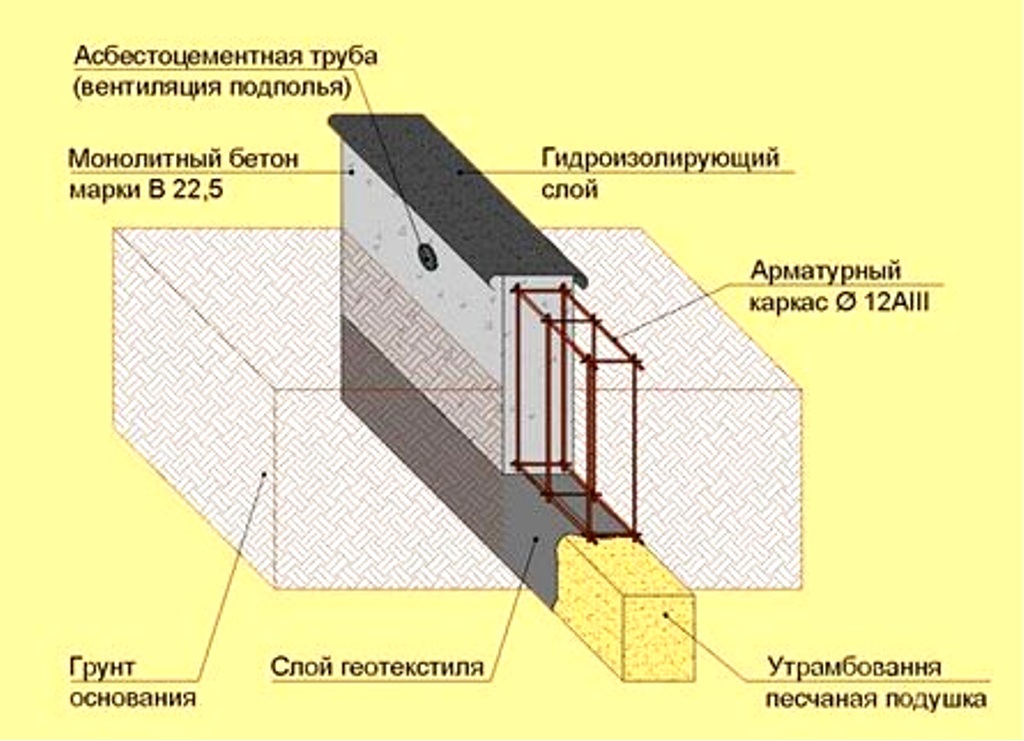

Армирование при возведении ленточного фундамента
Одной из особенностей ленточного монолитного основания является то, что независимо от высоты при его возведении достаточно использовать всего 2 пояса армирования – сверху и снизу. Чаще всего используют прутья диаметром от 10 до 14 мм – в зависимости от нагрузки. Чем капитальнее постройка, тем больше диаметр используемой арматуры. Каждый армирующий пояс состоит из пары продольных ребристых прутов. Они соединяются посредством перемычек из гладких прутков диаметром 8 мм, расположенных с шагом 500 мм в горизонтальной и вертикальной плоскости.
Важно, чтобы все элементы каркаса впоследствии были покрыты защитным слоем бетона – около 50 мм (для защиты от влаги). Одновременно нужно учитывать то, что продольно ориентированные пруты должны быть максимально приближены к горизонтальной поверхности, играя роль балки, устойчивой к растяжению. Именно по этой причине не стоит увлекаться и прятать пояс глубже. Вертикальные конструктивные элементы устанавливают на предварительно подготовленное основание – 30 мм подбетонку. Это позволяет уберечь металл от коррозии, которая неминуемо возникла бы в иных ситуациях из-за воздействия влаги.

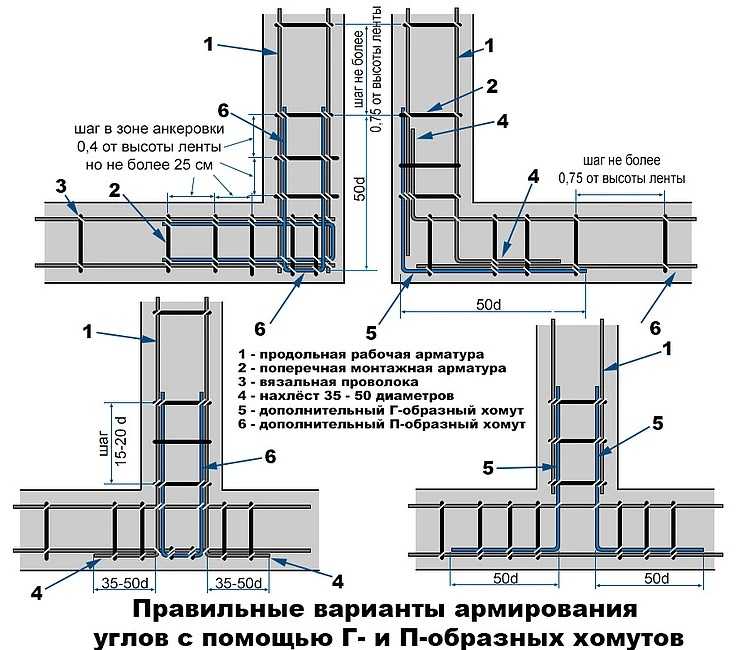

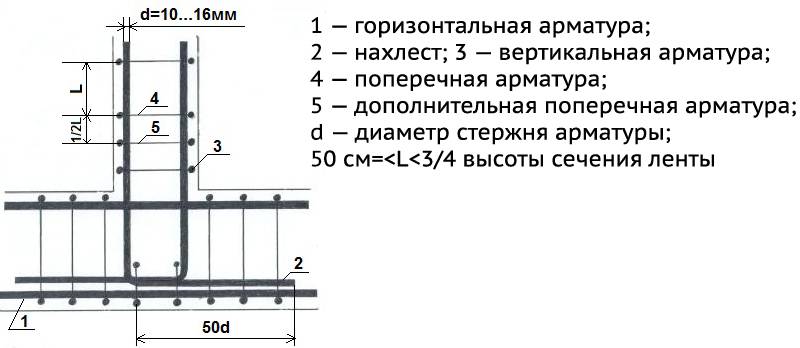

Также отметим необходимость изгиба арматуры на углах – не стоит укладывать пруты под прямым углом друг к другу, т.к. это сведет на нет все старания по созданию монолитной конструкции. Пруты размещают внахлест не менее 250 мм и прочно связывают проволокой.
Армирование при строительстве буронабивного основания
При усилении буронабивной сваи используют ребристые пруты диаметром 10 мм. Их может быть 2, 3, 4 или более – в зависимости от диаметра используемой формы заливки. Как правило, в качестве последней используют асбестоцементную трубу диаметром 200 мм. В этом случае можно использовать 3-4 прута арматуры, соединенные вместе так, как показано на рисунке ниже. Важно, чтобы элементы каркаса отступали от трубы не менее чем на 50 мм. Так же нужно учитывать, чтобы нижние части прутов упирались на заранее подготовленную бетонную площадку (см. статью о буронабивных сваях).
Армирование для плитного фундамента
Плитное основание является одним из самых надежных и при этом самых дорогостоящих решений. Цена арматуры для фундамента, которую придется заплатить за нулевой цикл при таком строительстве, может составить до 20% от общей стоимости постройки.
При возведении такого типа основания используют ребристую арматуру диаметром 10-16 мм в зависимости от пучинистости грунта и величины нагрузки от будущего здания. Чем сложнее условия строительства, тем больше диаметр стальных прутьев. Укладывается два пояса, причем таким образом, чтобы образовались клетки со сторонами 200 мм.
Какую арматуру использовать для фундамента: советы и рекомендации
Заливка фундамента 9 комментариев
- Особенности конструкции каркаса
- Выбор продольных прутьев
- Виды стальной арматуры
- Выбираем класс стали
- Выбираем арматуру по маркировке
- Современная арматура для фундамента
- Видео — инструкция
Арматурный каркас в обязательно порядке заливается в фундамент абсолютно любого типа. Надежность и долговечность основания здания от этого элемента зависит напрямую. Поэтому вопрос о том, какую именно арматуру стоит использовать для фундамента загородного строения, безусловно, очень важен.
Особенности конструкции каркаса

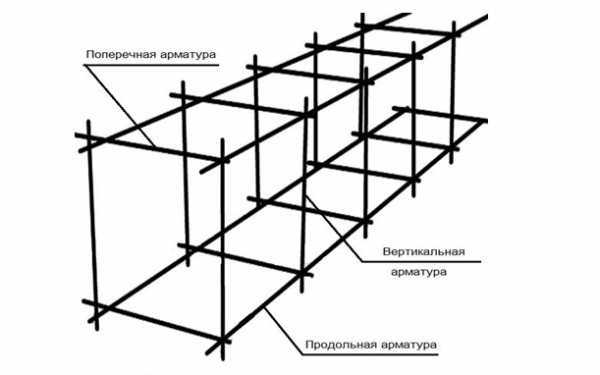

Арматурные каркасы, служащие для повышения прочности бетонных лент и плит на растяжение, всегда имеют продольные, вертикальные и поперечные элементы. Основная нагрузка приходится на первые. Следовательно, к их прочности предъявляются особые требования. Поперечные прутья необходимы только для придания жесткости самому каркасу. Поэтому они обычно отличаются небольшой толщиной.
Выбор продольных прутьев
Расчет прочности продольных элементов производится с учетом следующих факторов: материал стен, особенности грунта на участке, этажность будущей постройки, марка бетона и т. д. Согласно нормативам СНиП, толщина продольных прутьев арматуры для фундамента не должны быть меньше 10 мм. Тонкий 10 мм вариант применяется лишь при возведении оснований под легкие каркасно — щитовые дома и бани либо хозяйственные постройки. Под бревенчатые и брусчатые, а также под дома из пено — и газоблоков, арматуру часто вяжут из 12 мм прута.
Виды стальной арматуры
Каркас для бетонных лент и плит собирается из двух основных типов прутков:
- Гладких. Это обычный материал цилиндрической формы.
- Рифленых. Такая арматура имеет на поверхности расположенные под углом серповидные вертикальные ребра.
Последний вариант для конструкций, эксплуатируемых в постройках под значительными нагрузками, считается более предпочтительной. Дело в том, что ребра значительно усиливают связку с бетоном.
Класс стали
Задавшись вопросом о том, какую металлическую арматуру стоит использовать для заливки фундамента здания, следует учитывать и такой параметр, как качество стали. Производиться пруток может из металла разных классов.
Класс | Диапазон диаметров (мм) | Описание | Сфера применения |
АI | 6-40 | Гладкая, пластичная арматура | Используется при строительстве многоэтажных зданий |
АII | 6-40 | С серповидным рифлением | Применяется при возведении коттеджей, производственных и торговых цехов |
АIII | 6-40 | Прерывистая арматура с очень хорошей свариваемостью | Используется для строительства как малоэтажных, так и многоэтажных строений |
Маркировка
При выборе арматуры следует обращать внимание, в том числе и на маркировку:
- Буквой «Т» отмечается термически упроченный материал;
- «В» — более надежный вариант, дополнительно упроченный вытяжкой.
Используется в основаниях, испытывающих большие нагрузки.
Выбираем современную арматуру для фундамента
В последнее время очень популярным становится и еще один, принципиально новый, вид арматуры – пластиковая. Как и железная, она может быть гладкой и ребристой. К основным ее достоинствам относят:
- схожий с бетоном коэффициент расширения;
- небольшой вес;
- устойчивость к коррозии;
- невысокую стоимость.
Обходится арматура ПВХ гораздо дешевле стальной, по рабочим же характеристикам практически ничем от нее не отличается. Для фундамента дома наиболее предпочтительным вариантом считается прочная рифленая разновидность.
Таким образом, подходящую в том или ином случае арматуру выбирают, обращая внимание в первую очередь на такие параметры, как архитектурные особенности самого здания и степень устойчивости грунта. Произвести же расчет этого элемента жесткости фундамента проще всего, воспользовавшись онлайн-калькулятором.
Видео:
Как армировать бетонную плиту на земле для предотвращения растрескивания
Стальная арматура и арматура из сварной проволоки обеспечивают контроль ширины трещины в ненесущих плитах на земле.
21 мая 2020 г.
Kim Basham, PhD PE FACI
KB Engineering LLC

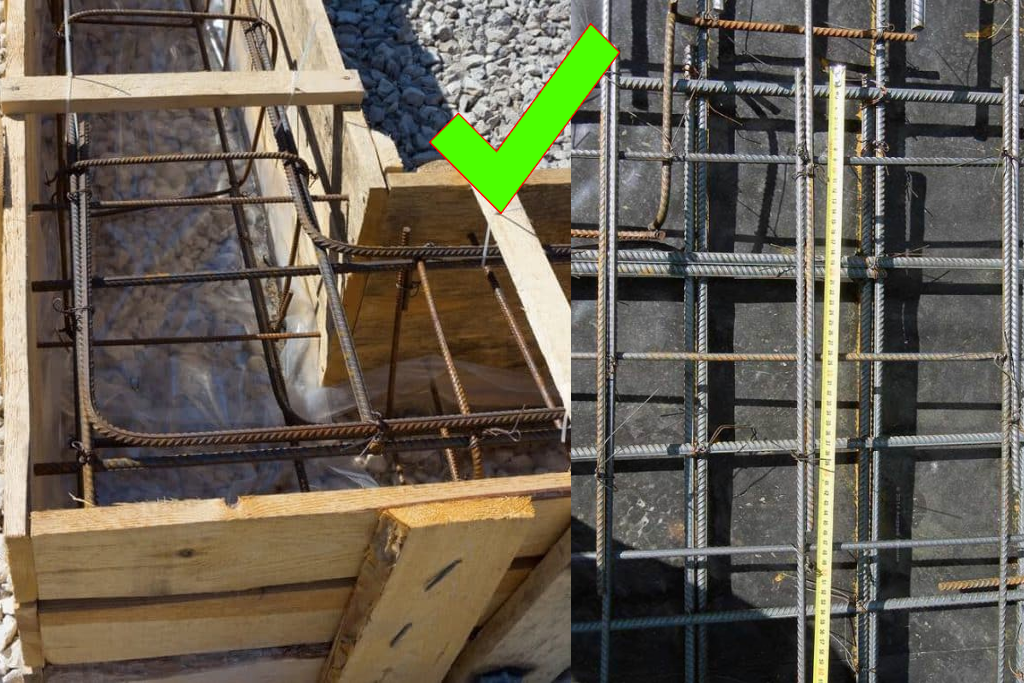

Вверху и внизу: Правильно размещенная/поддерживаемая арматура приведет к правильному расположению арматуры в плите. Обратитесь к документации производителей, чтобы узнать максимальное расстояние между стульями и другими опорами, и используйте минимальное расстояние между арматурами 12 дюймов, чтобы работники могли не ходить по арматуре.
Большинство плит на грунте не армированы или номинально армированы для контроля ширины трещин. При расположении в верхней или верхней части толщины плиты стальная арматура ограничивает ширину случайных трещин, которые могут возникнуть из-за усадки бетона и температурных ограничений, осадки подстилающего слоя, приложенных нагрузок или других факторов.
Этот тип армирования обычно называют усадочным и температурным армированием.
Усадочное и температурное армирование отличается от структурного армирования. Структурная арматура обычно размещается в нижней части толщины плиты для увеличения несущей способности плиты. Большинство конструкционных плит на земле имеют как верхний, так и нижний слои армирования для контроля ширины трещин и увеличения несущей способности. Из-за проблем конструктивности и затрат, связанных с двумя слоями армирования, конструкционные плиты на земле не так распространены, как ненесущие плиты.
Несмотря на то, что существует несколько вариантов армирования ненесущих плит на грунте, в этой статье основное внимание уделяется стальным арматурным стержням и арматуре из сварной проволоки для ограничения ширины трещин.
Неограниченный рост ширины трещины приводит к выкрашиванию краев вдоль внестыковых трещин при воздействии колесного транспорта, особенно погрузчиков с жесткими колесами.
Основы
Стальная арматура и арматура из сварной проволоки не предотвратят растрескивание. Армирование в основном бездействует, пока бетон не треснет. После растрескивания он становится активным и контролирует ширину трещин, ограничивая их рост.
Если плиты укладываются на высококачественное основание с равномерной опорой и состоят из бетона с низкой усадкой, а швы должным образом установлены на расстоянии 15 футов или менее, армирование обычно не требуется. Скорее всего, случайных или внезапных трещин будет немного. Если случайные трещины все-таки возникают, они должны оставаться достаточно плотными из-за ограниченного расстояния между швами и низкой усадки бетона, что ограничивает возможность эксплуатации или проблемы с техническим обслуживанием в будущем.
Когда плиты укладываются на проблемное основание с риском неравномерной поддержки или состоят из бетона с умеренной или высокой усадкой, или расстояние между швами превышает 15 футов, тогда необходимо усиление для ограничения ширины трещин в случае их возникновения. По мере того, как ширина трещины увеличивается и приближается к 35 милам (0,035 дюйма), эффективность передачи нагрузки через блокировку заполнителя снижается, и могут возникать дифференциальные вертикальные перемещения через трещины или «раскачивание» плиты. Когда это происходит, обнажаются края трещины и, вероятно, происходит растрескивание краев, особенно если плита подвергается воздействию колесного транспорта и особенно погрузчиков с жесткими колесами. Как только начинается выкрашивание, ширина трещин на поверхности становится больше, а износ плиты вдоль трещин значительно увеличивается.
Если деформационные швы недопустимы и не устанавливаются, требуется термоусадочное и температурное армирование. Этот подход к проектированию иногда называют непрерывно армированными или бесстыковыми плитами, и он допускает появление многочисленных, близко расположенных (от 3 до 6 футов) мелких трещин по всей плите.
Неограниченный рост ширины трещины приводит к выкрашиванию краев вдоль внестыковых трещин при воздействии колесного транспорта, особенно погрузчиков с жесткими колесами.
Варианты контроля трещин
Как правило, существует два варианта борьбы с трещинами в плитах на грунте: 1) контролировать расположение трещин путем установки компенсационных швов (не контролирует ширину трещины) или 2) контролировать ширину трещин путем установки арматуры (не контролировать место трещины).
В варианте 1 мы сообщаем плите, где трескаться, а ширина деформационных швов или трещин в швах в значительной степени определяется расстоянием между швами и усадкой бетона. По мере увеличения расстояния между швами и усадки бетона ширина швов увеличивается. Подобно трещинам, если ширина шва приближается к 35 милам, эффективность блокировки заполнителя для передачи нагрузок и предотвращения дифференциальных вертикальных перемещений по швам может быть значительно снижена. По этой причине многие проектировщики используют устройства для передачи нагрузки, включая стальные дюбели, пластины или непрерывную арматуру через деформационные швы, чтобы обеспечить положительную передачу нагрузки и ограничить дифференциальные вертикальные перемещения по швам.
В варианте 2 мы позволяем плитам растрескиваться случайным образом, но контролируем ширину трещин с помощью стальных арматурных стержней или арматуры из сварной проволоки. Обычно при таком варианте компенсационные швы не устанавливаются. Вместо этого растрескивание происходит хаотично, образуя многочисленные, плотно скрепленные между собой трещины. Из-за внешнего вида этот вариант борьбы с трещинами всегда следует обсуждать с владельцем.
Резка арматуры в местах стыков
Соблюдайте осторожность при использовании обоих способов борьбы с трещинами в одной и той же плите. Если через усадочные швы проходит слишком много арматуры, швы становятся слишком жесткими и могут не растрескиваться и не раскрываться, как предполагалось. Когда деформационные швы не активируются (т. е. трескаются и открываются) из-за армирования, обычно возникает внешовное или случайное растрескивание. Если используются оба варианта, необходимо ограничить количество арматуры, проходящей через стыки, чтобы обеспечить правильную активацию.
Некоторые проектировщики предписывают резать всю арматуру в деформационных швах, в то время как другие могут указывать резать каждый второй стержень или проволоку. Если обрезать каждый второй стержень или проволоку, оставшаяся арматура поможет обеспечить передачу нагрузки и сведет к минимуму дифференциальные перемещения панелей, но не будет препятствовать активации соединений. Если в спецификациях и строительных чертежах не указано, что делать с температурно-усадочной арматурой в местах стыков, подрядчики должны подать запрос на получение информации. Много раз подрядчиков необоснованно обвиняют в растрескивании вне швов, связанном с этой проблемой проектирования.
Метод перемещения арматуры из сварной проволоки в указанное место методом «зацепи и потяни» является неэффективным методом, которого следует избегать подрядчикам.
Расположение арматуры
Стальная арматура и арматура из сварной проволоки должны располагаться в верхней трети толщины плиты, поскольку усадочные и температурные трещины возникают на поверхности плиты. Трещины шире у поверхности и сужаются с глубиной. Таким образом, арматура для контроля трещин никогда не должна располагаться ниже середины глубины плиты. Арматура также должна располагаться достаточно низко, чтобы пила не разрезала арматуру. Для армирования сварной проволокой Институт армирования проволоки рекомендует размещение стали на 2 дюйма ниже поверхности или в пределах верхней трети толщины плиты, в зависимости от того, что ближе к поверхности. Конструкторы обычно определяют положение армирования, указывая защитный слой бетона (от 1 1/2 до 2 дюймов) для армирования.
Размещение одного слоя арматуры в центре или на середине глубины плиты не рекомендуется (за исключением плит толщиной 4 дюйма). Это универсальное место, где проектировщик надеется увеличить несущую способность плиты, а также обеспечить контроль ширины трещины. Однако размещение арматуры посередине плиты не позволит эффективно решить ни одну из этих задач.
Стальная арматура и арматура из сварной проволоки должны поддерживаться и достаточно связываться вместе, чтобы свести к минимуму перемещения во время укладки бетона и отделочных работ. В противном случае арматура может неправильно расположиться в плите. Поддержите арматуру стульями или опорами из сборных железобетонных стержней. Стулья должны иметь песчаные или опорные плиты, а перекладины должны иметь квадратное основание размером не менее 4 дюймов, чтобы гарантировать, что они не утонут в основании. Используйте расстояние между опорами, которое гарантирует, что арматура не провиснет между опорами или не будет продавлена пешеходным движением или свежим бетоном. Гибкая арматура, включая арматуру из сварной проволоки, требует меньшего расстояния между опорами. В дополнение к указанию типа и количества арматуры проектировщики должны указать тип и расстояние между опорами, чтобы обеспечить правильное расположение арматуры.
Арматура из сварной проволоки никогда не должна размещаться на земле и тянуться на место после укладки бетона. Техника «зацепи и потяни» всегда приводит к неправильному расположению арматуры. Как рабочие могут равномерно «зацепить и потянуть» сварную проволочную арматуру в указанном месте, стоя на арматуре?
Армирование, частично заглубленное в основание, не обеспечивает контроля ширины трещины. Без опорных стульев или сборных железобетонных блоков арматура обычно оказывается в нижней части плиты или заглубляется в основание.
Допуски на размещение
Допуск вертикального размещения арматуры в плитах на грунте составляет ± 3/4 дюйма от указанного места. Для плиты толщиной 12 дюймов или менее допуск защитного слоя бетона составляет – 3/8 дюйма, измеренный перпендикулярно бетонной поверхности, и уменьшение защитного слоя не может превышать одной трети указанного защитного слоя. Во многих случаях допуск покрытия переопределяет допуск вертикального размещения. Правильное размещение и поддержка арматуры поможет обеспечить соблюдение этих допусков вертикального размещения.
Первоначально эта статья была опубликована 25 февраля 2013 г.
Ссылки:
ACI 117-06. «Спецификация допусков для бетонных конструкций и материалов»
ACI 302.1R-04. «Руководство по устройству бетонных полов и плит»
ACI 360R-06. «Проектирование плит на грунте»
Заявление о позиции ASCC № 2. «Расположение рулонной сварной сетки в бетоне»
Технические факты WRI. «Опоры необходимы для долговременной работы арматуры из сварной проволоки в плите на уровне грунта» (TF 702-R-08)
Технические факты WRI. «Как определить, заказать и использовать армирование сварной проволокой» (TF 202-R-03)
10 вещей, которые нужно знать о волокнистом армировании бетона
Hillman представляет системы крепления бетона для средних нагрузок на WOC
2 90 10 лучших статей о строительстве на этой неделе: забудьте о заводской табличке, если хотите самый американский пикап
10 самых читаемых статей о строительстве: неделя с 24 августа0090
Экологически чистая микрофибра PSI Fiberstrand REPREVE 225 для армирования бетона
Принять участие в номинации Top Product Award 2023 от Concrete Contractor (срок продлен)
Тысячи продуктов, инструментов, оборудования и машин предназначены для помощи бетонным подрядчикам. некоторые из них выделяются среди остальных благодаря инновациям и преимуществам. Крайний срок ПРОДЛЕН до 20 февраля 2023 г.
Салливан из PCA: рецессии нет, но ожидается ослабление экономики
Главный экономист PCA Эд Салливан прогнозирует ослабление экономики в 2023 году, при этом увеличение расходов, связанных с законопроектом об инфраструктуре, повлияет лишь на незначительное влияние. Он также прогнозирует снижение потребления бетона в частном секторе на 3,5%.
10 вещей, которые нужно знать об армировании бетона волокном
В зависимости от того, позволяет ли проект, подрядчики могут найти армирование волокном экономически эффективной альтернативой для обеспечения долговечности. Однако это может быть непросто. Загрузите этот документ, в котором перечислены 10 вещей, которые нужно знать об армировании бетона волокном.
Этот подрядчик полагается на роботизированную вязку арматуры
TyBOT от Advanced Construction Robotics помогает Shelby Erectors повысить рентабельность и повысить удобство для владельца проекта, а затем IronBOT еще больше ускорит процесс
Изменения ASTM A615 от 2020 года соответствуют требованиям к арматуре как A706. Материал A706 теперь соответствует или превосходит все химические и механические требования для соответствующего размера и сорта A615.
GatorBar Одобрен Virginia DOT
Композитная арматура GatorBar, армированная стекловолокном, была включена в Оценочный список новых продуктов Департаментом транспорта штата Вирджиния.
Diablo просверливает арматуру насквозь с помощью сверла Rebar Demon SDS в World of Concrete 2022
Преданность движет нами
Благодаря нашим достижениям и неустанной приверженности строителей Wirtgen Group помогает строить дороги, которые подарят вам радость мир.
Новые батареи дают MAX USA Tools больше стяжек и разрезов
Предлагая тысячи дополнительных стяжек и сотни дополнительных разрезов за одну зарядку, ваши устройства MAX USA TWINTIER, ярусы арматуры и устройства для резки арматуры PJRC160 только что были обновлены.
Методика обнаружения арматуры
Существует несколько методов, доступных для бетонных подрядчиков, каждый из которых имеет свои плюсы и минусы. Наиболее распространены вихревые токи (EC), георадар (GPR) и цифровая рентгенография (DR).
Исследовательская группа изучает арматуру на основе конопли
Группа исследователей из Политехнического института Ренсселера нацелилась на разработку арматуры для бетона, изготовленной из конопли. Исследования продолжаются.
3D-печать бетона, армированного графеном, и его преимущества
Поскольку в процессе 3D-печати бетона не используются бетонные формы, обычные средства армирования, такие как арматура и проволочная сетка, не могут использоваться — графен оказался одной из наиболее многообещающих добавок для печатный бетон.
Робот для гидродемонтажа Aqua Cutter 750V
Благодаря запатентованному Aquajet колебанию Infinity, которое перемещает струю воды в форме восьмерки, удаляя больше бетона за один проход, уменьшая затенение, устраняя риск образования отверстий в трубах и обеспечивая идеальную поверхность склеивания .
Армирование стены бетонного фундамента | BRANZ Build
АРМАТУРА ДЛЯ БЕТОННЫХ ФУНДАМЕНТОВ Стены и фундаменты обычно представляют собой деформированные арматурные стержни диаметром 12 мм (D12). Использование деформированных стержней – стержней с неровной поверхностью – создает прочную связь между арматурой и бетоном.
Стены фундамента из монолитного бетона и бетонной кладки
Требования к армированию стен фундамента из монолитного бетона и бетонной кладки, поддерживающих подвесные каркасные полы и легкую облицовку, описаны в NZS 3604:2011, рисунки 6.13, 6.14 и 6.15. Расположение арматурных стержней как по горизонтали, так и по вертикали зависит от:
- высота стены
- является ли фундаментная стена монолитным бетоном или бетонной кладкой
- будет ли стена поддерживать одноэтажную или двухэтажную конструкцию или представляет собой консольную фундаментную стену.
Подробности см. в таблице 1 и на рисунках 1 и 2.
Вернуться к началу
Фундаментные стены к бетонной плите на первых этажах
Армирование для комбинированных фундаментных стен/бетонных плит перекрытий, поддерживающих легкие конструкции, описано в NZS 3604:2011, рисунки 7. 13(B), 7.14(B) и 7.14(C). ).
Если комбинированная плита фундамента/перекрытия поддерживает каменную облицовку, армирование описано в NZS 3604:2011, рисунки 7.15(B), 7.16(B) и 7.16(C).
Детали армирования для комбинированных фундаментных стен/бетонных плит перекрытий, не поддерживающих каменную облицовку, приведены в таблице 2 и на рисунках 3 и 4. Детали конструкции из бетонной кладки приведены в NZS 4229:2013 Здания из бетонной кладки, не требующие специального инженерного проектирования .
Рис. 1 Армирование монолитной стены фундамента (неконсольной) для одноэтажного дома.B1/AS1 Поправка 11 удалены незакрепленные детали плиты/фундамента, показанные на рисунках 7.13(A), 7.14(A), 7.15(A) и 7.16(A). Теперь все бетонные плиты на цокольных этажах должны быть усилены, а арматура плиты привязана к арматуре стены фундамента (см. Бетонные плиты и контрольные швы, Сборка 138 , стр. 24–25).
Вернуться к началу
Нахлесты и связи
Нахлесты должны быть не менее 500 мм там, где горизонтальные арматурные стержни требуют нахлеста и где арматура меняет направление. На углах стены фундамента нахлесты должны составлять 500 мм в каждом направлении, как показано в NZS 3604:2011, рисунок 6.15(A).
Арматура внахлест должна быть связана черной отожженной стальной проволокой диаметром 1,6 мм через равные промежутки и на каждом конце нахлеста. Черная отожженная стальная проволока мягкая и легко гнется.
Рисунок 2 Армирование консольной бетонной кладки фундаментной стены 1 или 2 этажей.Вернуться к началу
Арматура для фундаментных стен (каркасные подвесные перекрытия)
ТИП ФУНДАМЕНТА | АРМАТУРА | 0219 | ||||||
---|---|---|---|---|---|---|---|---|
in situ Бетон | Одноэтаж | 1/D12* (См. Рисунок 1) | D12 @ 450 мм CRM для стен> 1 м. | D12 @ 450 мм для стен> 1 м. | 2-storey | 2/D12 | D12 @ 450 mm crs for walls >1 m high | D12 @ 500 mm crs |
Cantilevered | D12 @ 400 crs both ways | D12 @ 400 мм макс.![]() | D12 @ 400 mm crs | |||||
Concrete masonry | Single-storey | 1/D12* | D12 @ at mid height for walls >1 m high | D12 @ 800 mm crs | ||||
2-storey | 2/D12 | D12 @ at mid height for walls >1 m high | D12 @ 800 mm crs | |||||
Cantilevered | D12 @ 400 crs both ways (see Figure 2) | D12 в соединительных балках @ 800 мм crs макс. | D12 @ 400 мм crs |
* 2/D12, если стена поддерживает кирпичную кладку.
Для бетонных плит требуются пары горизонтальных арматурных стержней в фундаментных стенах. Они должны быть связаны хомутами, образованными из арматурного стержня R10, установленными с шагом 400 мм и обвязанными стальной проволокой в местах соединения арматуры и хомутов.
Изгибы в арматуре для образования крюка или прямого угла должны иметь диаметр не менее пятикратного диаметра стержня – минимальный диаметр изгиба деформированного арматурного стержня диаметром 12 мм должен быть не менее 60 мм.
Вернуться к началу
Другие требования к армированию
Существует несколько других требований к армированию фундаментных стен и фундаментов:
- Ступенчатые фундаменты должны иметь дополнительное армирование в соответствии с NZS 3604:2011, рис. 6.12 (см. рис. 5).
- Там, где бетон или бетонная кладка упираются в землю, армирование должно иметь минимальный слой бетона 75 мм.
- Проемы размером более 300 мм в любом направлении должны иметь по одной обрезной планке D12 с каждой стороны проема, которая должна выступать не менее чем на 600 мм за каждый угол проема. Если перемычка имеет глубину менее 650 мм, стержни для обрезки косяка должны быть согнуты более чем на 60 мм от верха бетона.
Фонд.![]() | ||||
---|---|---|---|---|
In situ concrete (1 or 2-storey) | 2/D12 | 1/D12 | R10 @ 600 mm crs (hooked around horizontal reinforcing) | 400 mm |
In situ concrete (1- или 2-этажная несущая облицовка кирпичной кладки) | 2/D12 (горизонтальная) | 1/D12 | R10 @ 600 мм crs (зацепляется за горизонтальную арматуру) | 400 мм | 92/D12 (расположены горизонтально рядом друг с другом или штабелированы вертикально) | 1/D12 | R10 @ 600 мм crs (зацеплены за горизонтальную арматуру в основании в разных направлениях) | 400 мм | 18 | 2/D12 (горизонтальный) | 1/D12 | R10 @ 600 мм crs (зацепляется за горизонтальную арматуру в основании в разных направлениях) | 400 мм |
