Какой стороной класть гидроизоляцию: Как выбрать и какой стороной укладывать гидропароизоляцию: основы правильного монтажа

Какой стороной укладывать гидропароизоляцию к утеплителю

Гидроизоляция и утеплитель

Гидроизоляция представляет собой плотную прослойку, которая не подвергается проникновению воды. Может выполняться из окрасочных, рулонных или других материалов, прямое предназначение которых защита конструкций от увлажнения.

Гидроизоляция и утепление производятся во многих случаях. Это может быть теплоизоляция и защита от грунтовых вод фундамента, подвального помещения, мансарды и др. Во всех случаях, где необходимо защитить некое пространство от попадания воды и сбалансировать температурный режим.

Какой стороной укладывать гидроизоляцию к утеплителю рассмотрим далее.

Какая бывает гидроизоляция для утеплителя

Основное назначение современного водонепроницаемого покрытия заключается в следующем:

• Внешняя гидрозащита утеплителя от воздействия сырости и влаги;
• Обеспечение качественной эксплуатации построек, повышение долговечности и надежности.

Это своего рода наружный барьер. Для произведения работ по отношению к утеплительному материалу, бывает следующих видов:

• Полиэтиленовые;
• Полипропиленовые;
• Нетканые дышащие.

Современный рынок насыщен разнообразными гидроизоляционными материалами. К ним относят мембранные пленки, армированные сетки, специальные тканевые покрытия.

Многих интересует вопрос, — какой стороной укладывать гидроизоляцию к утеплителю? Зачастую необходимое направление указано на упаковке либо на самом материале. Путать ни в коем случае нельзя. Так как односторонний продукт, уложенный неправильно может не выполнять свои прямые функции.

Также существуют обмазочные варианты, например битумно-латексные мастики.

Какой стороной укладывать диффузионную гидропароизоляцию?

Современная пленочная гидропароизоляция для кровли производится тканым способом из чистого, 100%-ного полипропилена. Его структура, если вглядеться под микроскопом, представляет собой сеть из тонких нитей. Их переплетение образует микроскопические ячейки. Их размер недостаточен для беспрепятственного прохождения молекул воды, находящихся в состоянии пара.

Качественная диффузионная гидропароизоляция для пола или кровли изготавливается двухслойной. Ее специфика заключается в работе по принципу клапана: пропускание пара из воздуха только в одном направлении (из области высокого давления – в область низкого). При перенасыщенности влаги в воздухе в помещении и под воздействием давления (диффузии) пара, молекулы воды буквально просачиваются через пленку и излишки влаги выводятся наружу.

Такой материал укладывают при организации системы вентилируемых фасадов, поверх минеральных утеплителей с обязательным обустройством вентилируемого зазора. Подходит эта гидропароизоляция для пола, стен.

Диффузионные пленки обычно имеют разметку для монтажа, которая у каждого производителя разная. Перед укладкой нужно внимательно изучить инструкцию. Часто такой материал делают темным и шершавым с изнаночной стороны, светлее и глаже — с наружной.

Монтаж осуществляется светлой (водоотталкивающей) гладкой стороной в направлении от помещения в следующих случаях:

• на утеплитель при обустройстве подкровельного пространства;

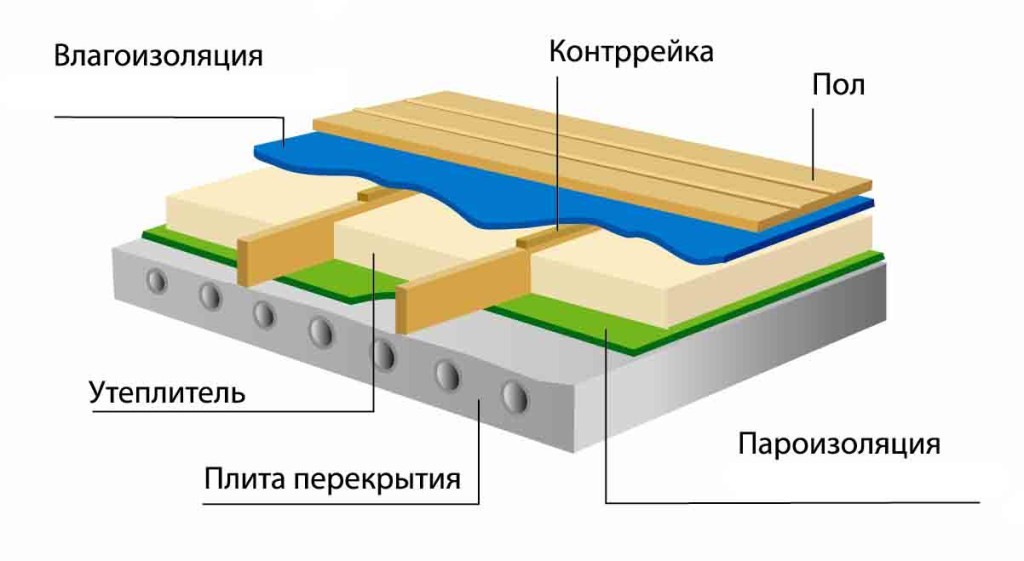

• под утеплитель при укладке пола на бетон, грунт;
• снаружи теплоизоляции при обустройстве вентфасадов.

При обустройстве пола под стяжку, защиты стен и потолков во влажных помещениях (к примеру, бань, саун) водоотталкивающая сторона должна смотреть внутрь помещения:

Какой стороной укладывать антиконденсатную гидропароизоляцию?

Чтобы придать материалу улучшенных пароизоляционных свойств, одну из сторон диффузионной пленки покрывают специальным влагопоглощающим гидрофобным напылением, полиэфирной тканью или наносят алюминиевый отражающий слой. Такие мембраны называют антиконденсатными и супердиффузионным. За счет поглощения конденсата, лучшим образом подходит такая гидропароизоляция для кровель холодных: скатного типа с металлическим настилом. Поглощаемая влага предотвращает образование коррозии металла. Дополнительный слой обеспечивает лучшую теплозащиту.

Антиоксидантная гидропароизоляция укладывается таким же образом, что и диффузионная: водоотталкивающей стороной в направлении от материала, который требуется защитить от влаги. Обычно производители на внешнюю (водоотталкивающую) сторону наносят маркировку вроде: «This side up», логотип или обозначение торговой марки.

Связанные товары

• Гидропароизоляция Ардманол D 1,5х40 м (60 м2) 1 024 p — + Остаток:
• Гидропароизоляция Ардманол С 1,6х37,5 м (60 м2) 1 157 p — + Остаток:
• Гидропароизоляция Ондутис RV 1,5х50 м (75 м2) 1 829 p — + Остаток:

Утепление с помощью пенополиуретана

Еще один способ теплоизоляции своими руками. Выбирая его, нужно быть готовым к покупке специального оборудования и большому объему работ.

1. Первый этап – подготовительные работы. Поверхность фундамента чистят и сушат. Важное условие – все работы должны выполняться при температуре не ниже 10 градусов, иначе ухудшается сцепление материала с фундаментом.
2. Пенополиуретан наносится на рабочую поверхность тонким слоем, через некоторое время его объем увеличивается в несколько раз.
3. Когда пена стабилизировалась, нужно провести облицовочные работы.

Зачем нужна пароизоляция утеплителя

Пароизоляция в случае использования влагопоглощающих утеплителей необходима всегда. Дело в том, что характеристики минеральной ваты таковы, что установленный с внутренней стороны стены материал контактирует с теплым воздухом, в котором содержатся водяные пары. При отсутствии гидробарьера влага проникает в слой теплоизоляции на полу, где конденсируется, превращаясь в воду.

Пример использования пароизоляции при устройстве теплой кровли

В результате увлажнения теплоизоляционные свойства материала из минеральной ваты снижаются, кроме того, во влажной среде возможно появление плесени и грибка. Если пароизоляция под утеплитель на стене правильно уложена, то она становится препятствием для влаги. Поэтому устройство теплоизоляции требует монтажа пароизоляционного барьера между теплым воздухом помещения и утеплителем.

Технологии утепления фундамента

Все методы теплоизоляции делят на две группы: утепление изнутри и снаружи.

Утепление изнутри

Для этих работ можно использовать пенопласт, минвату или напыление из пенополиуританового слоя. Независимо от выбранного материала утепление производится по одному алгоритму:

1. Подготавливается поверхность фундамента, выполняются гидроизоляционные работы.
2. Для утепления минеральной ватой или пенопластом вначале изготавливается каркас из брусков. В сетку укладывается теплоизоляция.
3. Поверх материала для утепления кладут арматурную сетку, выполняют отделочные работы.

Утепление снаружи

Самая эффективная технология утепления фундамента. Ее нужно проводить на этапе возведения фундамента. Независимо от выбранного метода утепления изнутри и материала, работа состоит из 4 этапов:

1. Подготовительные работы и очистка фундамента.
2. Гидроизоляция.
3. Утепление засыпным методом, пенопластовыми плитами или пенополиуританом.
4. Отделка.

Основные виды паробарьеров

Деревянный дом предполагает сразу несколько областей, где хорошо бы обустроить пароизоляцию. Кроме рассматриваемого напольного покрытия дополнительный барьер приходится часто организовывать в подвальных, чердачных помещениях, а также при наличии неутепленных вентиляционных и печных каналов. Следовательно, необходимо знать, какая бывает пароизоляция, и ее применяемость в каждом конкретном случае. Разделить их можно на три основные группы:

1. Окрасочная. Представляет собой жидкие или пластичные смеси (битумы, деготь), которые наносят на неизолированные металлические поверхности (кровля, дымовые трубы). Барьер препятствует образованию конденсата, вызывающего развитие очагов коррозии.

2. Пленочная. Тонкая рулонная изоляция из плотных или мембранных материалов (полиэтилен, полипропилен). Чаще всего применяется в частном домостроении для организации паробарьера деревянного пола.

3. Антиоксидантная пленочная. Используется как страховочная, особенно в местах выхода вентиляции, дымохода на крыше.

Учитывая, что тема статьи – пароизоляция деревянного пола, то подробно следует остановиться на второй группе. На практике используется три основных типа пленок:

1. Полиэтиленовая. Наиболее доступный и привычный вид, успешно применяемый при обустройстве не только перекрытий, но и теплиц. В зависимости от фактуры поверхности, эти пленки могут быть гладкими, перфорированными или алюминизированными. Как материал, полиэтилен отличается низкою прочностью, поэтому работать с ним нужно аккуратно. Что касается непосредственно барьерных свойств, то наилучший уровень пароизоляции обеспечивает ламинированная пленка – у нее показатель проницаемости находится на уровне 200 м, тогда, как у обычной гладкой хорошо, если достигает 60 м. Также следует отметить, что двухслойный барьер дополнительно сохраняет тепло внутри помещения.

2. Полипропиленовая. Более прочный материал. Уровень паропроницаемости достигает 100 м. Часто также является двухслойным, одна сторона которого гладкая, а вторая плетеная – комбинация вискозно-целлюлозных волокон – или ворсистая. Такое решение позволяет лучше удерживать влагу и быстрее испарять ее. Ярким примером может служить пленка Изоспан В и Роквул (Rockwool).

3. Мембранная. Это современный тип пароизоляции, стоимость которого, естественно, выше аналогов. Многослойный материал хорошо регулирует концентрацию влаги, вследствие чего не нуждается в организации вентиляционных зазоров при укладке.

Утепление плитами пенополистирола

Пенопласт долго удерживает тепло, но у него есть один существенный недостаток — его повреждают грызуны. Намного эффективнее и надежнее выбирать современные материалы. Например, пенополистирол. Утепление фундамента пенополистиролом проходит в три этапа:

1. Фундамент подготавливается и обрабатывается грунтовкой с антибактериальными элементами. После этого проводят гидроизоляцию.
2. Крепится обрешетка с биозащитой, на нее устанавливаются пенопластовые плиты с помощью дюбелей в форме грибка. Зазоры шпаклюют, сверху конструкцию накрывает сеткой.
3. На пенопласт наносят слой цементно-песочного раствора, а когда он застынет, засыпают фундамент песком.

Это три основные технологии утепления фундамента изнутри.

Как отличить внутреннюю сторону от внешней

Фото. Изоспан B при многократном увеличении

Если инструкция производителя отсутствует или не содержит нужных сведений о том, какую сторону пленки считать внутренней, то следует самостоятельно определить это по внешним факторам. Следует обратить внимание на следующие моменты:

1. Если гидроизоляционная пленка имеет с двух сторон разную окраску, то светлая сторона изоспана укладывается к утеплителю; 2.

Сторона гидроизоляции, которая при раскатывании обращена к полу, считается внутренней и должна смотреть в сторону утеплителя; 3.

Наружная сторона делается ворсистой, чтобы не пропускать влагу, а внутренняя сторона гладкая и укладывается в сторону утеплителя.

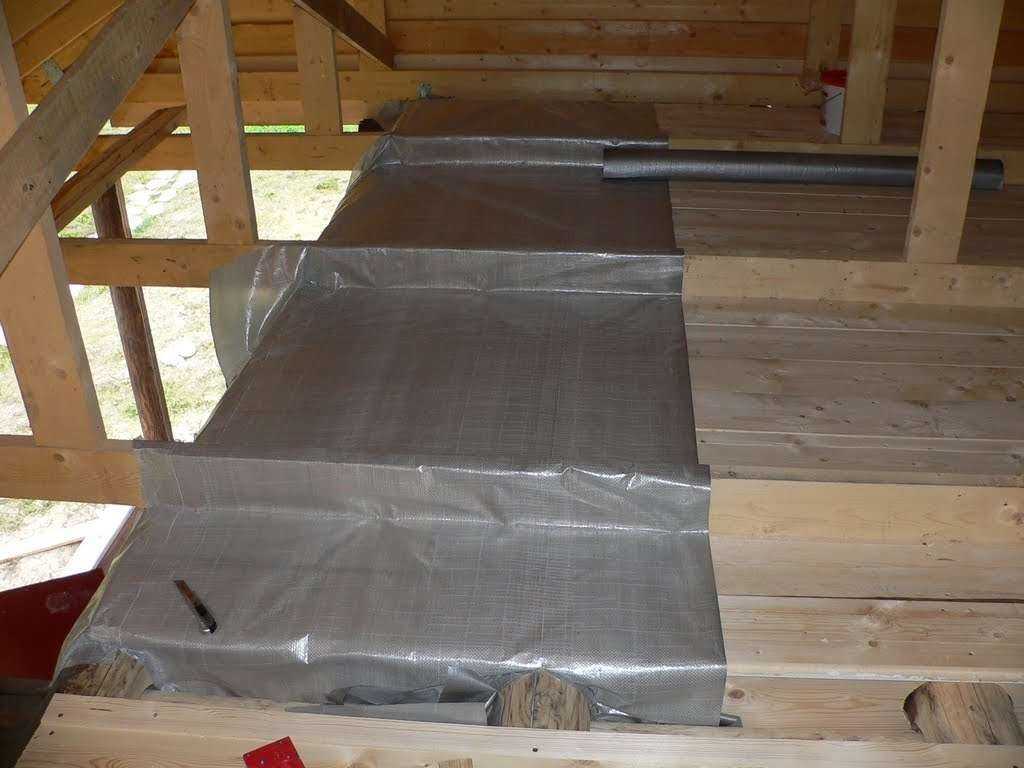

Правильно укладываем пленку на утеплитель

Так какой стороной укладывать гидроизоляцию к утеплителю? Если вы используете пленку, одна сторона которой будет гладкой, а вторая – шершавой, тогда гладкую сторону кладем на утеплитель, а шершавую вверх по направлению к напольному покрытию.

В этом случае, пар не будет проникать вниз, к утеплителю, но будет оставаться вверху, и при наличии эффективной вентиляции подпольного пространства он будет быстро испаряться. Если вы используете фольгированые пленки, тогда укладку производит алюминиевой стороной вверх. Она также не будет пропускать пар и станет отражать тепловую энергию.

Если же вы задействовали полипропиленовую пленку, тогда укладываем ее ламинированной стороной вниз, а плетеной вверх.

Но есть и исключения. Например, большой популярностью сегодня пользуется такой материал, как Изоспан В. Гидроизоляция какой стороной к утеплителю укладывается в случае его применения? Все наоборот, т.е.

шершавую сторону мы кладем на утеплитель, а гладкую – вверх, по направлению к напольному покрытию.

В данной связи, рекомендуем, даже после прочтения этого материала, всегда внимательно относиться к изучению инструкций их производителей.

Кроме того, не забывайте о главном предназначении перечисленных выше пленок – не допустить проникновение пара в утеплитель. Это значит, что укладывать их необходимо между чистовым полом и утеплителем.

При этом, не надо забывать о том, что пар может проникать снизу, через черновой пол или межэтажные перекрытия, а это значит, что вполне актуальным будет еще один, нижний слой парозащиты, на который укладывается утеплитель.

Последний вариант особенно актуален, если речь идет о первых этажах деревянных домов, в которых полы настилаются по грунту или находятся над сырым подвалом.

Утепление крыши

Согласно физическим законам конвекции, тёплый воздух от жилых помещений, поднимаясь вверх, уносит с собой на крышу бесценное тепло. Поэтому, вместе с гидро- и пароизоляцией, утеплитель является неотъемлемой частью «кровельного пирога».

При правильном утеплении крыши, будет соблюдаться комфортный тепловой режим здания, что обеспечит долговечность всех конструкций. А чтобы утеплительный слой не потерял свои теплоизоляционные свойства, он должен оставаться сухим и объёмным.

Материал для утепления

В качестве утеплителя можно использовать любой из известных материалов, обладающих высокими теплоизоляционными свойствами:

• Минеральная вата
• Стекловата
• Пенопласт
• Пенополиуретан
• Пеностекло
• Керамзит и т.д.

Новый фундамент для старого дома

От того, насколько качественно заливался фундамент, зависит срок службы здания. В старых домах он разрушается. Как заливать фундамент под ветхий дом, и какие условия постройки нужно учитывать?

Инструменты для обновления фундамента

С этой проблемой могут столкнуться хозяева дачных строений или частных домов. Причём фундамент может быстро разрушиться, если при заливке используются некачественные стройматериалы. Недобросовестные строители это делают для максимальной выгоды в свою пользу. Как поступить в случае быстрого разрушения даже у недавно построенного здания?

Чтобы восстановить фундамент, его обновляют. Это необходимо для исключения проседания здания, возникновения трещин вдоль стен и других неприятных ситуаций.

Фактически, обновление фундамента – это заливка нового под уже построенным зданием.

Для его сооружения потребуются следующие инструменты и стройматериалы — для бетона необходим мелкозернистый щебень, песок, цемент М-500. На этапе перед заливкой потребуется лопата, рулетка, вода, деревянные или металлические опоры, стройматериалы для гидроизоляции и песок. Опалубку сооружают с использованием досок, шуруповёрта, саморезов, молотка и стоек.

Стоит отметить, что заливку фундамента лучше доверить специалистам. Приобретать материалы следует либо самостоятельно, либо вместе с подрядчиками. Только тогда заливка фундамента будет выполнена согласно всем нормам и из качественных материалов.

Как обновить фундамент: этапы работ

Если на участке слабый грунт, специалисты рекомендуют в качестве фундамента монтаж винтовых свай. В других случаях выполняется обновление фундамента методом заливки нового. Этот вид работ считается кропотливым. Он требует хороших навыков и состоит из нескольких этапов.

• Подготовительные. Требуют основательного подхода, ведь многие проблемы с обновлённым фундаментом заключаются именно в неправильном выполнении подготовительных работ. Для заливки основания под строение в старом, разрушающемся фундаменте пробивают специальные отверстия. Их делают со всех сторон, соблюдая шаг расстояния.
• Монтаж балок в качестве временных опор. Балки, которые будут монтировать под здание, должны быть одинаковой ширины и длины. Сначала под опоры вставляются подкладки. Затем, используя несколько домкратов, здание приподнимают. После необходимо разрушить старый фундамент. Это делают с помощью тяжелой кувалды или отбойного молотка. После таких работ освобождается место для основы.
• Возведение временной опалубки. Для её сооружения используют одинаковые доски, размер толщины не более 3 см, а для укрепления конструкции – металлические стойки. Сначала по всем сторонам траншеи под домом распределяют деревянный каркас, скреплённый саморезами. Далее распределяют металлические стойки по всем углам каркаса для его укрепления и надёжности всей конструкции.
• Далее армируют будущий фундамент. Прежде чем распределить металл вдоль всей траншеи, специалисты строители советуют сделать подушку из песка. Металлические прутья, решётки и проволоки распределяют для укрепления будущего фундамента. Все металлические элементы скрепляют между собой методом связывания или сварки.
• Этап заливки фундамента. Стоит отметить, что для достижения максимально прочного бетона следует соблюдать пропорции согласно ГОСТу. Это 3:2:1, где 3 – это 3 части песка, 2 – щебня и 1 – портландцемент М-500. Для приготовления максимально однородной массы раствора используют бетономешалку. Чем однороднее масса, тем прочнее будет сам бетон, и, соответственно, фундамент. Заливка фундамента – это основной и самый важный этап. Сначала по траншее равномерно распределяют мелкозернистый щебень и только после этого заливают бетон. Стоит отметить, что бетон быстро высохнет только при подходящих погодных условиях и температуре воздуха не менее 5 С.
• Демонтаж опалубки. Эти действия необходимо выполнять своевременно, поскольку данная деревянная конструкция постепенно начнёт впитывать влагу от почвы и осадков, и гнить. Демонтируют деревянную временную конструкцию только после полного застывания бетонной заливки. Места, где остались отверстия, засыпают землёй и трамбуют. Поверх утрамбованной земли можно нанести слой бетона.

Заключительные работы

По завершении демонтажа опалубки обязательно нужно выполнить гидроизоляцию. Для этого необходимо правильно рассчитать количество рубероида. Им в несколько слоёв покрывают фундамент.

Прежде чем выполнить финишный этап – установку строения, нужно подождать абсолютного высыхания бетона. Нагружать фундамент можно только через 30 дней. При установке строения удаляют опорные балки и аккуратно опускают дом. Он обязательно должен плотно сесть на обновлённый фундамент.

Только соблюдая все эти рекомендации, можно обновить фундамент здания, не спровоцировав дальнейшие разрушения. И не стоит пренебрегать гидроизоляцией, это позволит продлить срок службы здания.

Источник: mskomplekt.ru

Виды материалов по пароприницаемости:

Для того чтобы помочь строителям правильно применять пароизоляцию, различные строительные материалы расклассифицированы согласно паропроницаемости.

Непроницаемые материалы:

• Стекло
• Листовой металл
• Лист полиэтилена
• Резиновая мембрана
• Пароизоляционные краски
• Наружная фанера
• Фольгированная жесткая изоляционная плита

Полупроницаемые материалы:

• Вспененный или экструдированный полистирол
• Ламинированная фанера
• Бумага c битумным покрытием
• Гипсокартон, окрашенный масляной или влагостойкой латексной краской

Проницаемые материалы:

• Неокрашенный гипсокартон
• Изоляция из каменной и стекловаты
• Целлюлозный утеплитель
• Пиломатериалы
• Газосиликатный и пеноблок
• Керамзитоблок
• Бетонный блок
• Бетонная плита
• Кирпич

Выводы о применении пароизоляционных материалов

Непроницаемые материалы не всегда желательны, так как в некоторых ситуациях стена нуждается в проницаемых материалах, чтобы правильно дышать и избавляться от избыточной влаги. Большинство экспертов советуют не герметизировать стену с обеих сторон, так как это является одним из условий для улавливания влаги и создания присущих ей проблем.

Подкровельная гидроизоляция Ютафол Д, пароизоляция кровли, мембрана

1. Главная
2. Гидроизоляция
3. Juta (Чехия)
4. Руководство по монтажу
5. Ютафол Д

Купить в интернет-магазине →

Назначение

Подкровельная диффузионная пленка ЮТАФОЛ Д предназначена для защиты подкровельного пространства от пыли, копоти и влажности, возникающей вследствие дождя и снега, а в чердачных помещениях предохраняет теплоизоляцию от воздействия внешней влаги.

Благодаря микроперфорации водяные пары отводятся из внутренних помещений. Предназначена только для проветриваемых систем наклонных крыш.

Спецификация

Рис.1

Есть разные типы пленок в зависимости от их плотности, степени горючести, УФ-стабилизации, цвета и т.д. ЮТАФОЛ Д Стандарт и ЮТАФОЛ Д Специал состоят из трех слоев: основного – арматурная сетка, выполненная из полиэтиленовых полос, которая с обеих сторон ламинирована полиэтиленом. Арматурная сетка придает прочность, двустороннее ламинирование обеспечивает гидроизоляционные свойства, а выполненная микроперфорация обеспечивает проницаемость для пара. Пароизоляция обладает пониженной воспламеняемостью, т. к. содержит самозатухающий реагент, не выделяет горючих капель. В эту группу входит и полипропиленовая пленка ЮТАФОЛ Д Сильвер.

На поверхности некоторых пленок на расстоянии около 12 см от края расположена цветная полоска (красная или зеленая) (рис. 2а), означающая рекомендуемую горизонтальную поверхность нахлеста с последующим полотном, а также паропроницаемый вариант исполнения.

ЮТАФОЛ Д имеет размеры 1,5 х 50 м и плотность 96 и 110 г./м². Имеет длительный срок службы, не подвержена гниению, образованию плесени, воздействию вредителей. Для предотвращения повреждений рулон упаковывается в полиэтилен.

Продукция сертифицирована

Сертификат соответствия ГОССТРОЯ РОССИИ № РОСС
CZ.АЮ62.Н00252 от 31.07.2007 г.
Санитарно-эпидемиологическое заключение

№ 77.01.03.570.П.005444.02.07 от 02.02.2007 г.

Монтаж

Пароизоляция ЮТАФОЛ Д закрепляется непосредственно на плоскости стропил, лаг или иных строительных элементов кровли скобами сшивателя или оцинкованными гвоздями с плоской шляпкой. Расстояние между несущими стропилами не должно превышать 1,2 м. Высота провиса должна быть не более 2 см (см. рис. 1). После закрепления на несущей конструкции кровли следует усилить крепление путем установки контрреек по стропилам. Лучше всего использовать пропитанный материал сечением 3 х 5 см, который укладывается таким образом, чтобы обеспечивалась полноценная вентиляция водяных паров из внутренних помещений (см. рис. 1). В противном случае, у кровельных покрытий может произойти ухудшение внешнего вида. Рулон с наматывается таким образом, чтобы ее легко можно было раскатать по крыше (см. рис. 2а, 2б). Нельзя путать сторону укладки пленки. Надпись и яркая сторона цветной полоски на краю полотна рулона для ЮТАФОЛ Д Стандарт и ЮТАФОЛ Д Специал означает ту поверхность, которая должна быть обращена к кровельному покрытию (для гидроизоляции ЮТАФОЛ Д Сильвер к кровельному покрытию обращена темная сторона). Если уложить пленку не той стороной, то ухудшаются как ее гидроизоляционные, так и паропропускающие свойства.

Рис. 2а	Рис. 2б	Рис. 3

Пленку нельзя укладывать непосредственно на опалубку или другие настилы, а также допускать ее соприкосновение с теплоизоляцией.

На реконструируемую кровлю с опалубкой или другим настилом контррейки монтируют по скату крыши между настилом и пленкой. Расстояние между контррейками не должно превышать 1,2 м, а их сечение должно составлять 3 х 5 см. При соприкосновении материала с настилом материал теряет свои гидроизоляционные свойства, которые основаны на использовании поверхностного натяжения воды или на так называемом “шатровом эффекте”. Следовательно, между пленкой и теплоизоляцией в соответствии с наклоном кровли следует обеспечить зазор 2-4 см, а также выполнить крепление кромок по коньку и низу кровли в соответствии с требованиями циркуляции воздуха (1/500 площади стороны кровли, но минимум 200 см²/1 пог. м.). В области конька должен быть зазор не менее 5 см для вентиляции (см. рис. 3, 6, 7), а кромка должна достигать окантовки, причем рекомендуется нижнюю кромку пленки соединять с желобом кровли. Вентиляцию в коньковой зоне кровли можно осуществить с помощью вентиляционного паропроницаемого полотна в области конька либо с помощью вентиляционных элементов в кровле вблизи конька или угла (в каждом полотне между контррейками). Если пленка заканчивается в углу, необходимо обеспечить вентиляцию во всех углах с помощью добавочных контрреек, расположенных на расстоянии 1-2 см от края угловых стропил.

Рис. 6	Рис. 7

Ютафол Д будет подсоединена к этим добавочным контррейкам (параллельным угловым стропилам и расположенным на уровне обычных контрреек) – см.

рис. 8. Если пленка оканчивается в разжелобке, необходимо обеспечить вентиляцию таким образом, чтобы на расстоянии 2 см с обеих сторон от стропила в разжелобке размещались добавочные контррейки (на уровне обычных контрреек, но параллельно стропилам в разжелобке). Пленка подсоединяется к верхней стороне этих добавочных контрреек. Обычные контррейки необходимо отрегулировать таким образом, чтобы было можно инсталлировать параллельные контррейки и в то же время чтобы между добавочной и обычной контррейкой осталось пространство по крайней мере 5 см для вывода стекающей воды. Пространство под металлическим разжелобком необходимо сделать водонепроницаемым, например, с помощью ЮТАФОЛ ДТБ или битумного полотна. Более подробная информация в таблице.

Уклон крыши град.	Гориз. нахлест	Вертик. нахлест	Зазор под пленкой (стропило максимальной длины 10 м)
до 21	20 см	10 см	4 см (400 см2/1 пог. м)
22-30	15 см	10 см	3 см (300 см2/1 пог.м)
от 31	10 см	10 см	2 см (200 см2/1 пог.м)

Рис. 8 Деталь углового применения ЮТАФОЛ Д или ЮТАКОН – обеспечение вентиляции в углу при креплении кровли на рейки Угловое стропило. Теплоизоляция.. Листовой кровельный желоб Подкровельная пленка ЮТАФОЛ Д или ЮТАКОН. Добавочная контррейка. Лента ЮТАФОЛ СП (соединение).

В зоне элементов, нарушающих целостность поверхности кровли, например, антенных стоек, вентиляционных труб и т. д., пленку следует разрезать и прикрепить к ближайшей нижней или верхней обрешетке (см. рис. 4).

Рис. 4	Рис. 9

Для закрепления к выступающим строительным или другим элементам кровли может быть использована двусторонняя соединительная лента ЮТАФОЛ СП 1. При небольшой толщине стропил (менее 14 см), где нет пространства для зазора между пленкой и теплоизоляцией, первый слой теплоизоляции высотой 10-12 см укладывают между стропилами, а второй слой высотой 4-6 см укладывают поперек под стропила между поперечными рейками потолка (см. рис. 9, 10). Так обеспечивается не только возможность создания зазора, но и перекрываются каналы утечки тепла через материал стропил и не возникает конденсации водяных паров на внутренней стороне стропил. Нарушение воздушной вентиляции в зазоре под пленкой в месте врезки мансардного окна устраняется устройством боковых отверстий в стропилах над и под мансардным окном (по 3 шт.

диам. 1 см). Крепление к мансардным окнам осуществляется с учетом конкретного строительного решения данного окна, так как разные изготовители мансардных окон (Велюкс, Факро и Рото) предлагают различные решения крепления к своим изделиям. Пленку рекомендуется закрыть кровлей не позднее 3 месяцев. На пленку не должно попадать УФ-излучение через чердачное окно, эркер, в том числе и на пленки, инсталлированные на ближние либо на противоположные стороны кровли. Можно применять на кровле с уклоном от 17°, в случае более низкого уклона необходимо заранее получить письменную консультацию у производителя. При уклоне менее 22° рекомендуется нахлесты соединить лентами ЮТАФОЛ СП 1.

Рис. 10 Структура кровельной конструкции при малой высоте применяемых стропил в случае применения пленок ЮТАФОЛ Д или ЮТАКОН

Использование

Можно использовать для всех типов крыш (мягкая кровля, композитная черепица, металлочерепица и т. д.).

• Подкровельная диффузионная плёнка ЮТАФОЛ Д
• Ютафол Н
• Ютафол СП
• Ютакон
• Ютавек
• Ремонт подкровельных и пароизоляционных пленок Juta (Чехия)
• Технические характеристики

1. Главная
2. Гидроизоляция
3. Juta (Чехия)
4. Руководство по монтажу
5. Ютафол Д

Наверх

Гидроизоляция отрицательной стороны

против положительной стороны – в чем разница? – Продукты

Главная / Сообщения в блогах / В чем разница между гидроизоляцией с положительной стороны и гидроизоляцией с отрицательной стороны?

29 июля 2022 г. Автор: W. R. Meadows

Когда младшие архитекторы или подрядчики начинают свою деятельность, они сталкиваются с новыми терминами и совершенно новым языком, поэтому мы хотим, чтобы наша миссия в W. R. MEADOWS заключалась в том, чтобы все понимали как можно больше. общеупотребительные термины по бетону, гидроизоляции и строительству. С этой целью нас недавно спросили, «В чем разница между гидроизоляцией положительной и отрицательной стороны?» Сегодняшний блог поможет ответить на этот вопрос.

Гидроизоляция с положительной стороны

Первое, что нужно знать, это то, что гидроизоляция с положительной стороны находится снаружи конструкции, которую иногда называют «мокрой» стороной стены. Это предотвращает попадание воды внутрь конструкции. В некоторых ситуациях, таких как бассейн или водохранилище, положительная сторона будет на 9-ке.0010 внутри бассейна или резервуара. Перед нанесением гидроизоляционного раствора важно определить, где находится вода или какая сторона является «мокрой». Гидроизоляция положительной стороны обычно выполняется в новом строительстве. После того, как вы завершили заливку бетона и сняли опалубку, наступает этап установки гидроизоляционного материала. Вы можете использовать листовой или жидкий материал, в зависимости от требований вашего проекта и предпочтений вашего подрядчика.

Гидроизоляция с отрицательной стороны

Гидроизоляция с отрицательной стороны обычно выполняется, когда есть существующая стена и нет возможности получить доступ к внешней стороне (стене с положительной стороны) для гидроизоляции. Типичный пример, когда эта ситуация разыгрывается, может быть с существующим пустым, занятым пространством в высотном здании в любом центре города. Если рядом есть здание, что часто бывает, между двумя зданиями нет места для доступа к внешней стороне стены и нанесения гидроизоляционного материала. В этом случае единственным вариантом является гидроизоляция этой стены изнутри конструкции. После подготовки бетона, чтобы убедиться, что поверхность чистая и готова к нанесению гидроизоляционного материала, на стену наносится гидроизоляционное покрытие, предотвращающее попадание воды в конструкцию.

Недавно мы опубликовали статью о том, как подготовить приямки лифта к гидроизоляции, в которой есть соответствующие инструкции по подготовке обратной (внутренней) поверхности к гидроизоляции. Вы можете получить доступ к этой информации здесь.

Вот продукты W. R. Meadows, которые поддерживают вашу гидроизоляцию положительной стороны:

Mel-Rol

Mel-Rol LM

Гидраластические 836

Здесь наша склонная сторона.

CEM-KOTE FLEX ST

CEM-KOTE CW PLUS

CEM-KOTE FLEX CR

Что такое гидроизоляция?



Запрос дополнительной информации

Чтобы связаться с местным представителем W. R. MEADOWS или для общей корреспонденции, нажмите здесь. Если вам нужна немедленная помощь, позвоните по телефону (800) 342-5976. Спасибо!

Найдите дистрибьютора

ЗАПРОСИТЕ ОБРАЗЦЫ ПРОДУКЦИИ

ЗАПРОСИТЬ ЛИТЕРАТУРУ О ПРОДУКТЕ





Facebook Tweet LinkedIn Электронная почта

Категории: Building Envelope, Concrete Waterproofing

3 90 Продолжая использовать этот сайт, вы даете нам свое согласие на использование нами файлов cookie. Пожалуйста, ознакомьтесь с нашей Политикой конфиденциальности для получения подробной информации.

Устройство гидроизоляции подвала с «отрицательной» стороны

Внешняя гидроизоляция называется гидроизоляцией «положительной стороны». Все, что установлено внутри фундамента, является решением «отрицательной стороны».
Изображение предоставлено: Изображение № 1: Тим Гаррисон, инженер-строитель — www.abuildersengineer.comПросмотреть галерею 8 изображений

Внешняя гидроизоляция называется гидроизоляцией «положительной стороны». Все, что установлено внутри фундамента, является решением «отрицательной стороны».
Изображение предоставлено: Изображение № 1: Тим Гаррисон, инженер-строитель — www.abuildersengineer.com Электронно-микроскопическое изображение кристаллов Xypex.
Изображение предоставлено: Изображение № 2: Xypex Эта таблица выбора гидроизоляции представляет собой полезный подход к отделению зерна от плевел при выборе гидроизоляционного продукта. (Нажмите на изображение, чтобы увеличить его.)
Изображение предоставлено: Изображение № 3: NAVFAC Это изображение из технического бюллетеня Tremco показывает, насколько сложной может быть гидроизоляция отрицательной стороны для предотвращения утечек воды ниже уровня земли.
Изображение предоставлено: Изображение № 4: Tremco Система Koster NB1 включает в себя деталь бухты на холодном стыке, образованном между стеной фундамента и плитой.
Изображение предоставлено: изображения № 5, № 7 и № 8: Koster American Corporation. Эта иллюстрация является одной из серии, изображающей этапы подхода Hammer & Hand к внутренней гидроизоляции подвала. (Hammer & Hand — строитель со штаб-квартирой в Портленде, штат Орегон.)
Изображение предоставлено: Изображение № 6: Hammer and Hand В этой 36-витковой стене фундамента есть межпространственное пространство, в которое была установлена ​​инъекционная система Koster. Обратите внимание на краны и установщика на этом изображении системы впрыска Koster, используемой на стене из бетонных блоков в Эмпайр-стейт-билдинг.

Подробнее о строительстве

Гидроизоляция с обратной стороны (NSW) — сложная тема, над которой я, откровенно говоря, размышлял довольно долгое время. Утверждения производителей и анекдоты домовладельцев об успешных внутренних водонепроницаемых решениях для стен и перекрытий подвала не совсем совпадают. Но я не думал, что понимаю тему или физику достаточно хорошо, чтобы оспаривать утверждения или объяснять свой скептицизм.

Но я, наконец, получил необходимое наблюдение со стороны взрослых, в основном из «Руководства по гидроизоляции ниже уровня земли» (2 ^и издание, 2016 г.) Джастина Хеншелла.

Ключевые выводы из руководства Henshell

• Сначала уменьшить . Всегда начинайте с оценки и выявления проблем с поверхностными водами и с внедрения подходов к управлению, которые облегчают или устраняют нагрузку, которую вы пытаетесь решить изнутри существующих нижележащих сооружений.
• « Мембранная гидроизоляция не подходит для гидроизоляции отрицательной стороны [выделено автором], поскольку внешнее давление воды может легко отсоединить мембрану от стены».
• Существует три основных типа гидроизоляции отрицательной стороны, но наиболее распространенными сегодня являются материалы с кристаллическим покрытием , такие как Koster NB1, Tremco PQ200 и Xypex. (См. изображение № 2 ниже.)
• Стандартный тест, используемый для NSW — CRD C48-73 Инженерного корпуса армии США, Проницаемость бетона. Цилиндры диаметром шесть дюймов и длиной шесть дюймов имеют покрытие толщиной ½ дюйма и подвергаются гидростатическому давлению 200 фунтов на квадратный дюйм (около 460 футов напора).
• Кристаллические покрытия проникают в бетон и создают кристаллические решетки внутри бетона, чтобы они могли противостоять давлению воды с противоположной стороны.
• “ Кристаллические покрытия могут закрывать микротрещины – т.е. трещины шириной до 0,012 дюйма. По словам производителей, реактивация влаги в процессе герметизации дает покрытиям возможность самогерметизации. Но никакая система гидроизоляции с отрицательной стороны не может перекрыть динамические трещины и повторно герметизировать разрывы [выделено мной]».
• «Несмотря на эффективность гидроизоляционного покрытия, более высокая паропроницаемость гидроизоляции с обратной стороны является недостатком в подземных сооружениях с помещениями и материалами, чувствительными к высокой влажности [выделено мной]».
• Henshell цитирует и перепечатывает полезную процедуру выбора гидроизоляции из публикации ВМС США NAVFAC DM-14 (см. Изображение №3).

Основные выводы из других источников

• Системы кристаллического покрытия штата Новый Южный Уэльс могут быть успешно применены для устранения утечек проточной воды. (см. видео Костера на YouTube).
• Кристаллические покрытия NSW НЕ следует рассматривать как первичную гидроизоляцию , если постоянное покрытие не требует проверки и технического обслуживания, необходимого для предотвращения образования новых трещин. (См. Бюллетень технического обслуживания Tremco № S-08-31 и изображение № 4 ниже).
• С другой стороны, Система Koster NB1 устраняет одну очень распространенную проблемную зону с деталью бухты на холодном стыке, образованном между стеной фундамента и плитой. (См. изображение №5. )

Лучшее решение для первичной гидроизоляции, НЕ полагающееся на NSW

Hammer and Hand (строитель со штаб-квартирой в Портленде, штат Орегон) щедро предлагает и подробно описывает свой существующий подход к подвалу здесь. (См. также изображение №6.)

Инъекция «навесной стены»

Существует подход, который вы можете использовать для первичной гидроизоляции изнутри существующих подвалов или других нижележащих сооружений: инъекция химикатов или инъекция «навесной стены».

Инъекционные отверстия или порты просверливаются в промежуточном пространстве или насквозь снаружи бетона фундамента, обычно на расстоянии от 18 до 24 дюймов по центру. Затем вводят суспензию консистенции воды, чтобы она могла установиться и образовать непрерывный водный барьер. Существует не менее пяти типов инъекционных материалов:

• Бентонитовый раствор для инъекций
• Глина бентонитовая натриевая
• Эпоксидная смола
• Уретаны
• Акрилатные полимеры

Возможно, наиболее известным является то, что система впрыска Костера использовалась на двух разных подземных стенах в Эмпайр Стейт Билдинг: одна кирпичная стена 36 витков (см. Изображение № 7), а другая — бетонный блок (см. Изображение № 8).

Компания Henshell цитирует ASTM WK50244 «Новое руководство по ремонту гидроизоляции бетона с помощью инъекции химического раствора» в качестве справочника, которым руководствовались эти системы. Как вы можете себе представить, инъекционный подход недешев, но когда вы практически не переносите проникновение влаги в подземное пространство, полезно знать, что это пространство можно гидроизолировать.

Выводы

• Покрытия для местного применения могут образовывать пузыри и разрушаться, если вы попытаетесь использовать их для устранения протечек воды в подвале.
• Проникающие кристаллические системы должны пройти строгий тест на водонепроницаемость USACE CRD C48-73.
• Если вы спрячете гидроизоляционную пропитку за готовым полом и стенами так, что их нельзя осмотреть на наличие новых трещин, нет никакой гарантии, что ваша гидроизоляционная система выдержит испытание временем.
• Существуют настоящие внутренние гидроизоляционные системы — например, описанный выше подход «Молот и рука» и инъекционный подход, — но эти системы инвазивны и дороги.
