Оптимальное расстояние между сваями

Монтаж свайных конструкций позволяет получить прочное основание для строительства на любом типе грунта. Надежность свайно-винтового фундамента напрямую зависит от шага винтовых свай. Чем больше вес постройки — тем больше опор потребуется и тем меньше шаг установки. Минимальное расстояние между сваями в винтовом фундаменте составляет 1 метр, максимальное — 3 метра. Правильный расчет количества опор, их плотности на свайном поле позволит построить крепкий фундамент для любого здания.

Для расчета интервала между свайными опорами нужно провести исследования грунта на участке застройки, определить его тип, глубину промерзания. На расстояние между винтовыми сваями влияют особенности климата. К обязательным расчетам относится определение общего веса конструкции и нагрузки на основание.

Большое значение имеет конструкция самого дома: наличие печей, каминов, количество и длина внутренних несущих стен. Поэтажные планы постройки позволяют увидеть наиболее нагруженные участки и правильно расставить опорные стержни с привязкой к проекту дома. С учетом всех параметров и проектируется свайный фундамент — подбираются сваи нужного диаметра и длины, определяется их количество, точки вкручивания в грунт.

Схемы размещения винтовых свай

Схема размещения винтовых стержней зависит от конфигурации дома и его конструктивных особенностей. Поэтому под каждый объект строительства разрабатывается своя схема, которая учитывает все особенности рельефа и будущего строения.

Существует 4 типа расположения свай:

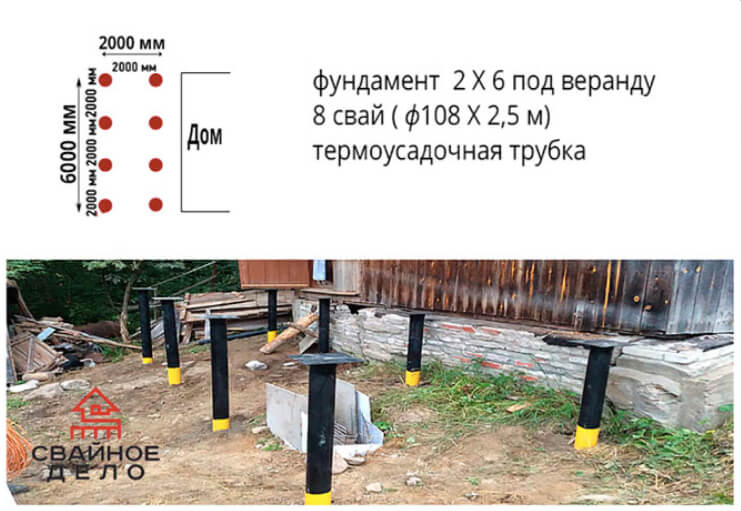

• Одиночный. Опоры устанавливают по контуру фундамента, в углах, под несущими стенам на одинаковом расстоянии друг от друга. Максимальный шаг 3 метра. Этот способ применяют для небольших домов каркасного типа.
• Ленточный. Сваи завинчивают только по контуру фундамента, сокращая расстояние между опорами до 0,5 м. Такая конструкция способна принимать и равномерно распределять серьезные вертикальные нагрузки.
  Основания с ленточным расположением свай чаще используют для коттеджей из дерева, построек в один этаж из пеноблока, газоблока.
• Кустовой. Стержни ввинчивают группами под массивное элементы и конструкции здания. Сюда относятся точки, где соединяются несущие стены, устанавливаются тяжелые печи или действующие камины. Интервал в этом случае не имеет значения, поскольку опоры располагаются хаотично.
• Сплошной. Так называют свайное поле, когда опоры равномерно заполняют весь контур фундамента с шагом 1 метр. Это проектное решение используют при строительстве тяжелонагруженных объектов на слабых или просадочных грунтах.

Схемы размещения винтовых свай

Схема размещения винтовых стержней зависит от конфигурации дома и его конструктивных особенностей. Поэтому под каждый объект строительства разрабатывается своя схема, которая учитывает все особенности рельефа и будущего строения.

Существует 4 типа расположения свай:

• Одиночный. Опоры устанавливают по контуру фундамента, в углах, под несущими стенам на одинаковом расстоянии друг от друга. Максимальный шаг 3 метра. Этот способ применяют для небольших домов каркасного типа.
• Ленточный. Сваи завинчивают только по контуру фундамента, сокращая расстояние между опорами до 0,5 м. Такая конструкция способна принимать и равномерно распределять серьезные вертикальные нагрузки. Основания с ленточным расположением свай чаще используют для коттеджей из дерева, построек в один этаж из пеноблока, газоблока.
• Кустовой. Стержни ввинчивают группами под массивное элементы и конструкции здания. Сюда относятся точки, где соединяются несущие стены, устанавливаются тяжелые печи или действующие камины. Интервал в этом случае не имеет значения, поскольку опоры располагаются хаотично.
• Сплошной. Так называют свайное поле, когда опоры равномерно заполняют весь контур фундамента с шагом 1 метр. Это проектное решение используют при строительстве тяжелонагруженных объектов на слабых или просадочных грунтах.

Цены на винтовые сваи

• Ø 57 мм
• Ø 76 мм
• Ø 89 мм
• Ø 108 мм
• Ø 133 мм
• Ø 159 мм
• Ø 219 мм
• Ø 325 мм

Наши услуги

Наша компания занимается производством и реализацией свайных конструкций в любых объемах. Принимаем заказы на монтаж свайных фундаментов «под ключ». В комплекс услуг входит анализ грунта, проектирование, изготовление комплекта свай с нужными характеристиками, монтаж фундамента, укладка ростверка, обвязка швеллером или брусом. Даем длительную гарантию на сваи и все виды монтажных работ.

На нашем сайте есть удобный калькулятор для проведения расчетов. Чтобы оформить заявку или получить более подробную информацию о характеристиках свайных фундаментов можно позвонив по телефону, указанному на сайте.

Наши консультанты помогут рассчитать нужное количество свайных опор, предложат вам скидки и бонусы.

Мы всегда рады вашим вопросам и предложениям!

Воспользуйтесь формой слева, чтобы задать ваш вопрос, оставить отзыв или предложение. Любая обратная связь приветствуется и вы обязательно в скором времени получите ответ от руководства.

Мы всегда рады вашим вопросам и предложениям!

Воспользуйтесь формой слева, чтобы задать ваш вопрос, оставить отзыв или предложение. Любая обратная связь приветствуется и вы обязательно в скором времени получите ответ от руководства.

На каком расстоянии устанавливать винтовые сваи друг от друга

Общее количество свай рассчитывается с учётом шага между ними. Как его определить? Об этом мы расскажем в нашей статье.

Расчёт шага между винтовыми сваями

При расчёте специалисты обычно учитывают: фактическую массу застройки, включая коммуникационные системы, отделку и вес крупного оборудования (если такое планируется), нагрузки природного фактора (ветровые и снеговые), несущую способность грунта, технические свойства свай и коэффициент запаса.

Точный расчёт можно совершить только с учётов всех данных по вышеперечисленным параметрам. Чтобы воспользоваться ими, следует ознакомиться со СНиП и справочниками показателей грунта и ветровых нагрузок. Коэффициент запаса в основном не превышает 1,1 -1,25.

С учётом всех этих значений, расчёт производится следующим образом: вычисляем несущую способность свай (обычно она указана в технических характеристиках в магазине), которая является прямо пропорциональной к диаметру свай. Далее суммарная нагрузка делиться на несущую способность одной металлической опоры. В итоге получаем количество свай, которые равномерно распределяем по периметру застройки.

Другой способ расчётов включает в себя определение нагрузки на один погонный метр ростверка. Данная формула помогает вычислить, сколько опор потребуется для одного метра обвязки. Так, общая нагрузка делиться на длину несущих стен. Полученный результат следом делят на несущую способность свай. Обычно данную методику применяют только для крупных массивных застроек.

После вычислений, происходит расстановка свай по периметру плана фундамента. Специалисты выделяют четыре способа распределить нагрузку на опоры:

• одиночное (для лёгких построек)

Опоры распределяют под вертикальными стойками, в угловых точках и обязательно под местом строительства несущих стен. Шаг от 1,2 – 3м.

• ленточное (для массивных строений)

Сваи расставляют с коротким шагом 0,5-0, 8 м одну за другой (лентой) под всеми несущими стенами.

• кустовое (в случае сложного дизайнерского решения, необычной формы)

Сваи точечно устанавливаются прямо под массивными опорами. В местах особой нагрузки шаг между ними небольшой и достаточно хаотичный.

• сплошное («свайное поле», для крупных строений на слабом грунте или в холмистой местности).

Минимальное расстояние не регулируется и зависит от качества материала ростверка.

Самостоятельно или обратиться к профессионалам?

Найти статистические данные, СНиПы для фундамента из свай, данные по характеристике грунтов различных регионов легко. Однако так ли они будут верны именно в вашем месте застройки? Без испытаний грунта, точного расчёта нагрузки, фундамент вряд ли прослужит в течение долгого времени. Если у Вас есть профессиональные навыки или техника для монтажа винтовых свай, выполните работы сами, не прибегая ни к чьей помощи. Однако расчёт и покупку свай оставьте специалистам. Такое планирование действий позволит сэкономить на ремонтных работах или переделке фундамента в случае неудачного строительства. Проект будущего фундамента – не простое технологическое решение и должен быть выполнен профессионалами с учётом всех норм.

Процесс установки фундамента

– Как устанавливаются винтовые сваи?

Как устанавливаются винтовые сваи?

1. Первоначальный контакт с одним из наших сертифицированных монтажников

   Достаточно одного телефонного звонка, чтобы записаться на прием к одному из наших сертифицированных монтажников. После этого установщик приедет к вам домой, чтобы оценить предстоящую работу. Ведь чтобы адекватно оценить проект, нужно не только знать, какую конструкцию вы будете монтировать, но и как она будет использоваться. Вот почему наши профессионалы делают все возможное, чтобы понять ваши конкретные потребности и обязательно осмотреть место, где будет установлена ​​конструкция.

   После того, как установщик ознакомится с объемом вашего проекта и осмотрит территорию, где будет построена конструкция, он сможет определить необходимое количество свай и их размещение, чтобы обеспечить долгосрочную прочность конструкции. При необходимости он также позаботится о том, чтобы сваи были размещены таким образом, чтобы сохранить эстетику строения. После этого наш установщик сможет предоставить вам подробную смету расходов.

   Вы можете рассчитывать на то, что наши опытные установщики предложат вам лучшее решение для вашего проекта!

2. Установка свай

   Приходите в день установки, забудьте о многочисленных субподрядчиках! Для установки винтовых свай приедет только ваш сертифицированный установщик.

   Монтажник будет использовать мини-трактор Kubota, который будет вращать сваю, оказывая на нее вертикальное давление, чтобы вбить ее в землю. Камни или другие препятствия не помешают установке, так как в задней части трактора Kubota установлен мини-экскаватор, который быстро со всем справится!

   После завершения установки ваше имущество будет в целости и сохранности, поскольку наш трактор оснащен шинами для газонов, которые не повредят ваше имущество. Заботясь о вашем благополучии, наш установщик также позаботится о том, чтобы вернуть все на место, прежде чем покинуть сайт.

3. Постройте свою структуру без промедления

   Забудьте о времени застывания бетона, ваши винтовые сваи будут готовы поддержать вашу конструкцию, как только они будут установлены! Зачастую вы можете возобновить строительные работы в тот же день, когда сваи были забиты в землю!

   Ваш фундамент на винтовых сваях будет стабильным и ровным долгие годы, гарантируем!

Оборудование

Уникальный.

Крепкий. поливалентный.

Pro Post Foundations использует очень эффективное оборудование для установки своих винтовых свай: мини-трактор Kubota. Этот мини-трактор, маневренный на различных типах местности, оснащен шинами для газонов, чтобы не повредить вашу собственность. Ваш проект включает в себя существующую структуру? Нет проблем, наше специализированное оборудование позволяет нам устанавливать сваи под существующую конструкцию даже в очень ограниченном пространстве.

Задняя часть трактора Kubota оснащена мини-экскаватором, который может удалять камни и другие препятствия, чтобы обеспечить точное размещение наших винтовых свай. Он может даже удалить существующие бетонные сваи (Sonotube ^® ) и закрепить сваи в выступах скалы. Ничто не помешает установке наших свай, а значит, работа будет выполнена быстро, много раз всего за один день!

Цена

Лучшее качество и цена.

В отличие от винтовых свай, продаваемых в хозяйственных магазинах, сваи Pro Post Foundations представляют собой высококачественную инженерную продукцию; Наши сваи соответствуют Национальному строительному кодексу Канады 2015 года и соответствуют всем требованиям и стандартам Канадского центра строительных материалов по лицензии 13608-R. Их установка также должна выполняться одним из наших сертифицированных установщиков Pro Post Foundations.

Многие факторы, такие как тип конструкции и грунта, а также доступность места и объем работ, могут повлиять на окончательную стоимость вашего проекта. Для точной оценки обратитесь к одному из сертифицированных установщиков Pro Post Foundations в вашем регионе. Наш специалист сможет определить точный тип и количество свай для установки и предоставить вам смету расходов, включая установку.

Опыт установки винтовых свай

Для установки винтовых свай необходимо иметь целый игровой план верстака. Есть много шагов, которые нужно выполнить, чтобы достичь конца вашего проекта и, прежде всего, быть полностью удовлетворенным. Узнайте обо всем, что происходит за кулисами при установке винтовых свай.

Планирование: ключ к успеху

Во-первых, независимо от размера вашего проекта, он требует тщательного планирования, включая получение планов архитектора или чертежника, выбор строительных материалов. Это первый шаг к любому строительному проекту, сразу после того, как появилась идея воплотить его в жизнь! Затем, конечно, необходимо будет получить разрешение на строительство, а также инженерные отчеты, если это необходимо.

Выбор и установка винтовых свай: узкая экспертиза

Затем наступает момент, когда в игру вступают команды Pro Post Foundations. Принимая во внимание тип поддерживаемой конструкции, а также тип грунта на строительной площадке, необходимо будет выбрать соответствующую модель винтовой сваи. Для начала важно знать, что такое винтовая свая: это длинный винт, состоящий из центрального вала, к которому приварен гребной винт. Поскольку винтовая свая является инженерным продуктом, центральный вал и диаметр винта варьируются в зависимости от типа проекта и плотности грунта.

Таким образом, существует несколько диаметров винтовых свай и варьируются размеры ребер. Сваи имеют диаметр от 1 7/8 дюйма до нескольких дюймов в диаметре для размещения жилых объектов, таких как промышленные или коммерческие проекты. Ребра различных размеров и толщины в диапазоне от 8″ до 30″ в диаметре могут использоваться для обеспечения структурной стабильности в плотных грунтах, а также в грунтах с меньшей плотностью, таких как глина. Кроме того, могут потребоваться многоребристые сваи, полученные в результате анализа грунта инженерным отделом или в соответствии с испытаниями установки свай, проведенными непосредственно на строительной площадке.

Затем мы переходим к следующему шагу, который заключается в завинчивании сваи в землю с использованием специализированного и универсального оборудования. Установщик, сертифицированный производителем, обеспечивает достаточный момент затяжки, подтверждающий несущую способность сваи в грунте. Он может достигать крутящего момента затяжки на разной глубине, что иногда может потребовать удлинителей, чтобы углубиться в землю. Он также должен обеспечить установку сваи ниже уровня промерзания грунта и достижение момента затяжки, необходимого и запрошенного инженерным отделом.
