ОСНОВЫ МАШИНОСТРОИТЕЛЬНОГО ЧЕРЧЕНИЯ – Стр 3

Рис. 2.13

Рассмотрим образование еще одного разреза той же детали, выполненного независимо от первого новой секущей плоскостью (профильной), проходящей через ось горизонтального цилиндрического отверстия (рис. 2.13). Разрез расположен на профильной плоскости проекций, параллельной секущей плоскости. На рис. 2.13, б выполнен чертеж детали с рассмотренными выше разрезами.

Необходимость выполнения того или иного разреза диктуется формой изображаемого предмета. Положение секущей плоскости выбирается таким, чтобы

21

Рис. 2.14

на разрезе получались неискаженные изображения интересующих нас элементов внутренней формы – выемок, пазов, отверстий, полостей и т. д. Количество разрезов должно быть наименьшим, но обеспечивающим полную ясность внутренней формы изображаемого предмета.

При выполнении разрезов отпадает необходимость проведения штриховых линий, однако полностью от них не отказываются. Штриховые линии проводятся после выполнения всех видов, разрезов, сечений в том случае, если они способствуют прояснению формы и уменьшению количества изображений.

На разрезах можно изображать не все, что расположено за секущей плоскостью, если в этом нет

необходимости для понимания конструкции предмета. Обычно это относится к элементам, которые проецируются с искажением, вызывают дополнительные трудности в процессе выполнения чертежа и затрудняют его чтение (рис. 2.14).

2.2.1. Классификация разрезов

Взависимости от положения секущей плоскости относительно плоскостей проекций разрезы разделяются на горизонтальные, вертикальные и наклонные.

Горизонтальными называются разрезы, выполненные горизонтальной секущей плоскостью.

Вертикальными называют разрезы, выполненные секущей плоскостью, перпендикулярной к горизонтальной плоскости проекций. Если вертикальный разрез выполнен фронтальной секущей плоскостью, его называют фронтальным, профильной секущей плоскостью – профильным.

Наклонными называются разрезы, у которых секущая плоскость составляет с плоскостями проекций угол, отличный от прямого.

Взависимости от числа секущих плоскостей разрезы разделяются на простые и сложные. Простые разрезы выполняются одной секущей плоскостью, сложные – несколькими.

Разрезы делятся на продольные и поперечные в зависимости от положения секущей плоскости относительно измерений самого предмета.

Продольными называются разрезы, секущие плоскости которых направлены воль длины или высоты предмета (рис. 2.17).

Поперечные – разрезы, у которых секущие плоскости направлены перпендикулярно к длине или высоте предмета (рис. 2.16, 2.18).

22

Рис. 2.15

2.2.2. Обозначение разрезов

Положение секущей плоскости на чертеже указывают разомкнутой линией. Зная положение проецирующих плоскостей, легко понять, что для горизонтальных разрезов линия сечения указывается на главном виде или виде слева, для фронтальных – на виде сверху или слева, для профильных – на главном виде или виде сверху.

Для простых разрезов вычерчиваются начальный и конечный штрихи (см. рис. 2.13, б), а для сложных – начальный, у перегибов и конечный штрихи (см. рис. 2.24, а). Начальный и конечный штрихи линии сечения не должны пересекать контур соответствующего изображения. На этих штрихах перпендикулярно к ним следует ставить стрелки, указывающие направление взгляда. Стрелки наносятся на расстоянии 2–3 мм

от конца штриха (рис. 2.15).

У начала и конца линии сечения, а при необходимости и у перегибов этой линии (для сложных разрезов) ставят одну и ту же прописную букву русского алфавита.

Буквы наносят около стрелок, указывающих направление взгляда, и в местах перегиба (в случае необходимости) со

стороны внешнего угла, образованного линией сечения и стрелкой. Располагают их параллельно основной надписи чертежа. Разрезы простые и сложные отмечаются надписью типа «А– А» теми же буквами, что и у линии сечения, написанными над разрезом через тире. Их также располагают параллельно основной надписи чертежа. Размер шрифта буквенных обозначений соответствует параметрам обозначения вида.

Если секущая плоскость совпадает с плоскостью симметрии предмета в целом (его наружной и внутренней формы), а соответствующие изображения расположены на одном и том же листе в непосредственной проекционной связи и не разделены какими-либо другими изображениями, на простых горизонтальных, фронтальных и профильных разрезах не отмечают положение секущей плоскости и разрез надписью не сопровождают.

Во всех остальных случаях указывают положение секущей плоскости и разрез подписывают.

На рис. 2.3 обозначено положение фронтальной секущей плоскости (Г– Г) и надписан фронтальный разрез потому, что данная плоскость не является плоскостью симметрии предмета в целом за счет внутренней формы.

Примеры разрезов, не требующих надписей, приведены на рис. 2.9, 2.19.

23

2.2.3. Простые разрезы

Горизонтальные разрезы могут быть расположены на месте видов сверху или снизу в том случае, если эти виды не нужны для выяснения формы наружных очертаний предметов. Если эти виды необходимы, горизонтальный разрез следует располагать на свободном месте поля чертежа в соответствии с направлениями, указанными стрелками. В этом случае отмечают положение секущей плоскости и подписывают разрез.

Так, на рис. 2.16 вид сверху необходим для выяснения формы верхнего фланца детали, поэтому горизонтальный разрез помещен на свободном месте поля чертежа и подписан (А– А).

Рис.

2.16

На рис. 2.17 горизонтальный разрез расположен на месте вида сверху, что не нарушило представления о наружной форме детали и дало возможность выполнить чертеж с наименьшим количеством изображений.

24

Рис. 2.17

Секущая плоскость, которой выполнен горизонтальный разрез, не является плоскостью симметрии данной детали (верхняя, условно удаленная часть несимметрична оставшейся проецируемой части). Из чертежа видно, что фронтальная проекция секущей плоскости (линия сечения А– А) не является осью симметрии изображения. В этом случае следует отметить положение секущей плоскости и над разрезом выполнить надпись, что и показано на рис. 2.17.

На рис. 2.18 горизонтальные разрезы расположены на месте вида сверху (разрез А– А) и вида снизу (разрез Б– Б). Если горизонтальный разрез не рационально располагать на виде снизу, его можно дать на свободном месте поля чертежа и строить по направлению, указанному стрелками (см. рис. 2.16).

25

Рис. 2.18

Фронтальные разрезы могут быть расположены на месте главного вида (реже – вида сзади). В том случае, если эти виды являются необходимыми для выявления формы наружных очертаний предмета, разрезы помещают на свободном поле чертежа.

Выполненный на рис. 2.19 фронтальный разрез помещен на месте главного вида. Положение его секущей плоскости не отмечено и сам разрез не подписан, так как в данном случае секущая плоскость совпадает с плоскостью симметрии детали, а разрез расположен в непосредственной проекционной связи с остальными изображениями.

26

Рис. 2.19

Действительно, вид сверху имеет горизонтальную ось симметрии, которая является горизонтальной проекцией фронтальной плоскости симметрии детали, с ней совпадает горизонтальная проекция фронтальной секущей плоскости.

Профильный разрез может быть расположен на месте вида слева, вида справа или на свободном месте поля чертежа.

Для выяснения формы детали, изображенной на рис. 2.20, выполнено два профильных разреза. Разрезы расположены на месте вида слева (Б– Б) и вида справа (А– А).

Рис. 2.20

В случаях, подобных приведенному, стрелки, указывающие направление взгляда, наносятся на одной линии.

Вертикальный разрез, когда секущая плоскость непараллельна фронтальной или профильной плоскости проекций, а также наклонный разрез должны строиться и располагаться в соответствии с направлением, указанным стрелками на линии сечения. Необходимость выполнения таких разрезов продиктована формой предмета, элементы которого наклонены к основным плоскостям проекций.

Для получения неискаженных изображений наклонные и вертикальные (когда секущая плоскость непараллельна плоскостям π2 и π3 ) разрезы строят на

дополнительных плоскостях проекций, расположенных параллельно секущей плоскости и совмещенных с плоскостью чертежа в любом его свободном месте (т. е. применяют способ замены плоскостей проекций).

Так, при выполнении вертикального разреза детали, изображенной на рис. 2.21, для получения неискаженного сечения фронтальную плоскость π2 заменяют

дополнительной плоскостью. Дополнительная плоскость перпендикулярна к горизонтальной плоскости проекций π1 и параллельна секущей плоскости,

отмеченной линией сечения А– А.

27

Построение натуральной величины сечения начинают с проведения в свободном месте чертежа линии, параллельной горизонтальной проекции секущей плоскости. Эта линия является линией пересечения секущей плоскости с плоскостью основания детали, принадлежит сечению и является в данном случае базой отсчета размеров. Подобные разрезы, а также наклонные допускается располагать с поворотом до положения, соответствующего принятому для данного предмета на главном изображении. В этом случае к надписи должен быть добавлен символ «повернуто»

( ).

Рис. 2.21

Наклонный разрез детали, изображенной на рис. 2.22, выполнен фронтальнопроецирующей плоскостью, составляющей с горизонтальной плоскостью угол, отличный от прямого. Построение истинного вида сечения следует начинать с проведения оси, параллельной линии сечения.

28

Рис. 2.22

На рис. 2.23 изображен корпус подшипника, наклоненный к горизонтальной плоскости проекций. Для выявления его формы выполнен наклонный разрез фронтальнопроецирующей плоскостью (линия сечения А– А).

Рис. 2.23

Наклонный разрез размещен на свободном месте поля чертежа и подписан. Секущая плоскость разрезает одно ребро детали вдоль длинной стороны (оно не заштриховано), второе – поперек (оно заштриховано).

Местным разрезом называется разрез, служащий для выявления контуров предмета лишь в отдельном, ограниченном месте. Местные разрезы применяются в тех случаях, когда для выяснения внутренней формы предмета целесообразно показывать разрез лишь на некоторой части проекции, вскрывая интересующие нас выемки, отверстия и т. д. Местный разрез выделяется на виде сплошной волнистой линией. Эта линия не должна совпадать с какими-либо другими линиями изображения.

На рис. 2.23 для изображения цилиндрических отверстий детали выполнены местные разрезы.

2.2.4. Сложные разрезы

Выполнение сложных разрезов дает возможность уменьшить количество изображений, так как на одном изображении при помощи нескольких секущих плоскостей можно выявить внутреннюю форму предмета в разных его местах.

В зависимости от взаимного положения секущих плоскостей сложные разрезы делятся на ступенчатые и ломаные.

Ступенчатые разрезы выполняются параллельными секущими плоскостями. Они могут быть горизонтальными, фронтальными, профильными и наклонными.

На рис. 2.24 изображен фронтальный ступенчатый разрез детали, выполненный двумя фронтальными секущими плоскостями. При построении разреза секущие плоскости совмещаются в одну плоскость, параллельную

29

плоскости изображения. На разрезе не отражается то, что он выполнен несколькими секущими плоскостями.

Переход от одной секущей плоскости к другой осуществляется плоскостью, перпендикулярной к секущим плоскостям, так называемой плоскостью перехода. При выполнении ступенчатых разрезов рекомендуется, чтобы сечения в местах перехода этой плоскости к секущим плоскостям были одинаковыми (один массив).

Рис. 2.24

В некоторых случаях переход от одной секущей плоскости к другой выполняют плоскостью, проходящей по оси симметрии отверстия, как это показано на рис. 2.25. На рис. 2.26 выполнен наклонный ступенчатый разрез.

Рис. 2.25

Рис. 2.26

30

Сайт по инженерной графике преподавателя Музыченко Л.В.

Изучите теоретический материал

9.1. Назначение разрезов. Некоторые детали, как и изделия в целом, имеют очень сложную внутреннюю форму. Большое количество штриховых линий, если их использовать на чертеже для показа всех невидимых элементов детали, создает дополнительные трудности в восприятии ее формы (рис. 151, а). Для уяснения внутренней формы детали по чертежу, выявления ее отдельных частей и элементов применяют разрезы.

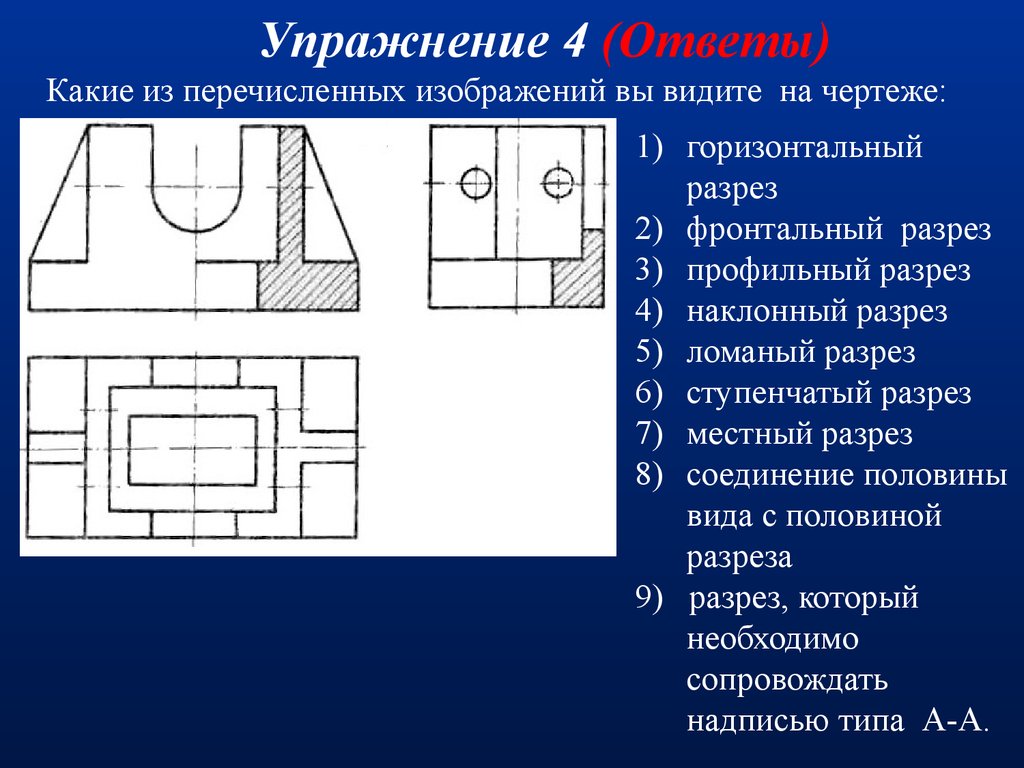

Презентация РАЗРЕЗЫ ММУ ГОТОВ.pptx

Рис. 151

Разрез — это изображение предмета, мысленно рассеченного одной или несколькими плоскостями. При этом часть предмета, расположенная между наблюдателем и секущей плоскостью, мыслится удаленной (рис. 151, б). На разрезе показывают то, что находится в секущей плоскости и за ней (рис. 151, в).

Рассмотрим пример более подробно. Пусть секущая плоскость а расположена параллельно плоскости П2. Плоскость а будем считать прозрачной. Если удалим условно часть детали, расположенную между наблюдателем и секущей плоскостью а (например, «сдвинем» на себя), то на изображении увидим фигуру сечения (она выделена штриховкой) и те части детали, которые находятся за секущей плоскостью.

Как изменился чертеж детали после использования разреза? Как видите, вид сверху на чертеже не изменился (рис. 151, в). В то же время штриховые линии, которыми на главном виде были изображены внутренние очертания, теперь обведены сплошными основными линиями, так как они стали видимы. Фигура сечения, входящая в разрез, заштрихована. Но штриховка нанесена только там, где сплошные части детали попали в секущую плоскость.

Линии, находящиеся на передней (видимой), т. е. не изображенной, части детали, на разрезе не показаны.

9.2. Название и обозначение разрезов. Разрез детали, показанный на рисунке 151, в получен с помощью одной плоскости. Такие разрезы называют простыми. Секущая плоскость в данном случае расположена параллельно фронтальной плоскости проекции. Поэтому разрез называют фронтальным.

Рис. 152

Разрез, полученный при рассечении предмета плоскостью, параллельной горизонтальной плоскости проекций (рис. 152), называют горизонтальным. Если секущая плоскость параллельна профильной плоскости проекций (рис. 153), разрез называют профильным.

Рис. 153

Разрезы могут быть и наклонными (рис. 154). Такие разрезы получают плоскостями, расположенными под некоторым (отличным от 90°) углом к горизонтальной плоскости проекций.

Рис. 154

Разрез, полученный несколькими секущими плоскостями, называют сложным. На одном чертеже детали может быть несколько разрезов. Применение каждого из них должно быть целесообразным и оправданным.

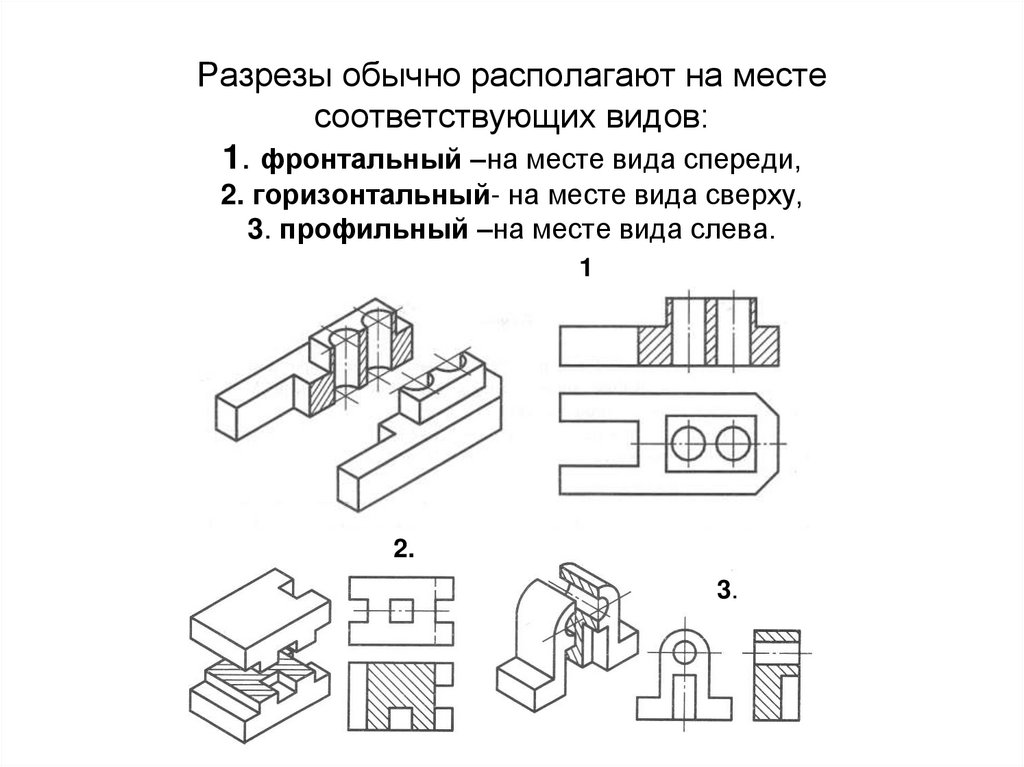

Разрезы обычно располагают в проекционной связи: фронтальный — на месте главного вида, профильный – на месте вида слева, а горизонтальный — на месте вида сверху.

В том случае, когда секущая плоскость совпадает с плоскостью симметрии детали и разрез расположен в проекционной связи, его не обозначают.

Если секущая плоскость не совпадает с плоскостью симметрии, разрезы обозначают так же, как сечения – разомкнутой линией. Стрелки с буквами показывают направление взгляда. Над разрезом пишут те же буквы через тире (рис. 155).

Рис. 155

Какое различие между разрезом и сечением? Внимательно рассмотрите рисунок 156, где изображены разрез (рис. 156, а) и сечение (рис. 156, б) одной и той же детали. Как видите, на сечении показано лишь то, что расположено непосредственно в секущей плоскости. При построении разреза необходимо вместе с фигурой сечения давать изображения и тех частей детали, которые рас-положены за секущей плоскостью.

Рис. 156

9.3. Местные разрезы. Для более четкого выявления формы детали в каком-нибудь ограниченном месте используют разрез, называемый местным (рис. 157). На чертеже с помощью такого разреза показаны форма и глубина отверстия детали. В этом случае достаточно ограничиться разрезом лишь той части детали, где находится данный элемент (например, отверстие).

Местный разрез на виде выделяют сплошной волнистой линией, толщина которой — от s/3 до s/2 (рис. 157, а), или сплошной тонкой линией с изломом (рис. 157, б). Эти линии не должны совпадать с другими линиями на изображении. На рисунке 157, в такая линия совпадает с линией контура: данное изображение неверное.

Рис. 157

Задание 35. Пользуясь тремя видами детали (рис. 158), постройте фронтальный разрез. Нанесите на чертеже недостающие проекции точек.

Рис. 158

Задание 36. Выполните чертеж детали по ее наглядному изображению с применением разрезов (рис. 159). Нанесите на чертежах обозначения точек, расположенных на поверхностях деталей.

Рис. 159

9.4. Соединение части вида и части разреза. Для выявления одновременно внутренней и наружной форм детали допускается соединять на одном изображении часть вида и часть соответствующего разреза (рис. 160, а). Эти изображения разделяют сплошной волнистой линией, которую проводят от руки, или сплошной тонкой линией с изломом.

Рис. 160

Чем же вызвана необходимость применения именно таких изображений? Рассмотрите рисунок 160, б. Если на чертеже выполнить полный фронтальный разрез, то по одному виду сверху нельзя будет судить о форме и высоте верхнего ушка. На фронтальном разрезе оно не будет показано.

Поэтому в данном случае лучше соединить часть вида и часть разреза.

9.5. Соединение половины вида и половины разреза. Если вид и располагаемый на его месте разрез представляют собой симметричные фигуры, можно соединить половину вида и половину разреза.

На рисунке 161, а даны главный вид и вид сверху детали. По этим изображениям можно судить в основном о внешней форме детали. Рисунок 161, б содержит фронтальный разрез и вид сверху. По этим изображениям легче судить о внутреннем устройстве детали, сложнее – о внешней форме. Если же объединить эти два изображения, т. е. соединить половину вида спереди (главного вида) с половиной фронтального разреза, то можно судить как о внешней, так и о внутренней форме детали (см. рис. 161, в).

Рис. 161

При выполнении таких изображений следует иметь в виду, что границей между видом и разрезом служит ось симметрии, т. е. штрихпунктирная линия. Разрез на чертеже располагают справа от оси симметрии или под ней. На половине вида штриховые линии, изображающие контур внутренних очертаний, не проводят.

Если линия контура совпадает с осью симметрии, то соединяют часть вида и часть разреза, разделяя их сплошной тонкой линией так, чтобы контурная линия, о которой идет речь, не исчезла с чертежа (рис. 162).

Рис. 162

Если на изображении, где соединены половина вида и половина разреза, необходимо нанести размеры, то размерные линии, относящиеся к элементу детали, вычерченному только до оси симметрии (например, отверстия), проводят несколько дальше оси и ограничивают стрелкой с одной стороны. Размер же указывают полный (Ø16, Ø42 на рис. 163). Размеры внешней формы детали указывают со стороны вида, внутренней — со стороны разреза.

Рис. 163

Задание 37. Пользуясь наглядным изображением детали, видом сверху и половиной разреза (рис. 164), дочертите на главном изображении половину вида.

Рис. 164

Задание 38. По заданным двум видам детали (рис. 165) выполните чертеж, состоящий из половины вида и половины разреза (вид слева не вычерчивайте). Нанесите размерные линии.

Рис. 165

9.6. Изображение тонких стенок и спиц на разрезе. Существует ряд условностей при выполнении разрезов. Так, если секущая плоскость проходит вдоль тонкой стенки (ребра жесткости) детали, то на чертеже ее показывают рассеченной, но незаштрихованной (рис. 166).

Рис. 166

Не заштриховывают также спицы колес, если секущая плоскость проходит не поперек, а вдоль них. Рассмотрите рисунок 167. На нем приведен чертеж маховичка. Как видите, заштрихованными на разрезе показаны только обод и центральная часть маховичка, называемая ступицей. Спицы остались не заштрихованными, хотя и попали в секущую плоскость.

Рис. 167

При поперечном расположении секущей плоскости выполнено наложенное сечение спицы и нанесена штриховка.

9.7. Применение разрезов на технических рисунках. Разрезы можно использовать и при выполнении технических рисунков. В этом случае они служат для выявления внутренних очертаний предмета. С этой целью для построения разреза используют две секущие плоскости, совпадающие с плоскостями симметрии предмета (рис. 168, а).

Рис. 168

Линии штриховки сечений наносят параллельно диагонали проекции квадрата, лежащей в соответствующей координатной плоскости, как показано на рисунке 168, б. Стороны квадратов параллельны осям.

Фигуры сечений, расположенные параллельно фронтальной и профильной плоскостям проекций, штрихуют под углом 60° к горизонтальной прямой, а расположенные параллельно горизонтальной плоскости проекций – горизонтальными прямыми.

Примечание. На техническом рисунке спицы маховичков и шкивов, ребра жесткости и подобные элементы, попавшие в разрез, штрихуют.

• Как располагают секущие плоскости при изображении внутренней формы детали на техническом рисунке?

Задание 39. По чертежу детали (рис. 169) постройте фронтальный разрез, необходимое количество местных разрезов и сечение А-А.

Рис. 169

Вариант 1. Эскиз детали

Выполните с натуры (или по наглядному изображению — рис. 170) эскиз детали с применением необходимых разрезов.

Рис. 170

Вариант 2. Чертеж детали

На чертеже выполните необходимые разрезы детали (рис. 171). Нанесите размерные линии, постройте недостающие проекции точек.

Рис. 171

Вариант 3. Чертеж детали

Постройте вид слева детали и выполните на чертеже целесообразные разрезы (рис. 172).

Рис. 172

Требования к оформлению практических работ

На листе чертежной бумаги формата А-3 построить:

перечертить заданные виды – сверху и спереди, построить вид слева.

выполнить необходимые разрезы,

аксонометрическую проекцию детали с вырезом передней четверти по оси Х и У.

нанести размеры.

заполнить основную надпись.

Выполните индивидуальное задание

Задания практической работы №9 выполняются по вариантам выданные преподавателем.

Настоятельно рекомендую посмотреть презентацию, в которой показано пошаговое построение разрезов.

Индивидуальное задание ПР № 9

Выполните тест

Проверьте свои знания, выполните тест.

Тест “Разрез”

Вопросы для самоконтроля

1. Дайте определение разреза.
2. Укажите назначение разрезов.
3. Как изменится изображение после выполнения разреза?
4. Укажите отличия разреза от вида.
5. Как выделяется фигура сечения, входящего в разрез?
6. Какие разрезы называют простыми?
7. Какие разрезы называют горизонтальными? фронтальными? профильными?
8. В каких случаях разрезы не обозначают?
9. Какой разрез называют местным?
10. Когда применяют местный разрез?
11. Какими линиями ограничивают местный разрез?
12. С какой целью на чертеже используют часть вида и часть разреза? Какой линией их разделяют?
13. В каких случаях можно соединять половину вида и половину разреза? Какой линией их разделяют?
14. Показывают ли на половине вида внутренние очертания предмета?
15. В чем заключается особенность изображения в разрезе деталей с тонкими стенками?
16. В чем особенность изображения спиц в разрезе?
