Какие бывают масштабы чертежей?

Перед тем как начать рассматривать стандартные масштабы чертежей, следует понять, что именно представляет собой данное понятие. Итак, подобное значение является в общем случае соотношением двух линейных размеров. Однако более широко известно такое толкование данного определения, как отношение размера чертежа к габаритам реального объекта. Следовательно, можно совершенно справедливо предположить, что вышеописанный термин нашел широкое применение в картографии, геодезии и, конечно же, проектировании.

Зачем это необходимо?

Как уже говорилось ранее, реальные объекты могут иметь как достаточно значительные размеры, так и очень маленькие. Однако человек не может зарисовать все в натуральную величину, поскольку для отображения на листе бумаги плана здания потребуется полотно колоссальных габаритов, а, в свою очередь, для воссоздания мелких элементов (как, например, в часовом механизме) потребовалась бы высокая степень детализации. В результате человек приспособился изображать необходимые объекты, которые в определенное количество раз уменьшены (либо увеличены) для простоты восприятия и так называемой “читабельности” рисунка. В настоящее время действуют определенные стандарты, к примеру, ГОСТ “Масштабы чертежей”, которые описывают все требования, предъявляемые к виду и наполнению соответствующих изображений.

Крупные объекты

Как уже говорилось ранее, для отображения зданий и иных крупногабаритных предметов необходимо использовать масштабы чертежей так называемого уменьшения. Они стандартизированы, а значит, произвольная выборка не подойдет. Наиболее часто встречаются следующие величины: 1 : 2; 2,5; 4; 5; 10; 15; 20; 25; 40; 50; 75; 100; 200; 400; 500; 800; 1000. Рассмотрим, что означает запись подобного вида. Итак, реальный (иными словами, натуральный) габарит какого-либо объекта выражается в виде надписи 1 : 1. Следовательно, при уменьшении масштабы чертежей сначала описывают исходный размер (1), а затем число, которое показывает, во сколько раз чертеж уменьшен по отношению к реальным габаритам. В строительстве, помимо вышеперечисленных стандартных записей, могут также использоваться указатели 1 : 2000; 5000; 10 000; 20 000; 25 000; 50 000.

Мелкие детали

В том случае, если на рисунке необходимо изобразить небольшие предметы, то традиционно используются масштабы чертежей увеличения. В данном случае нет такого большого разнообразия значений, однако стандартом оговорены наиболее часто используемые величины. Итак, типовой ряд выглядит следующим образом: 2; 2,5; 4; 5; 10; 20; 40; 50; 100 : 1. Расшифровка подобных надписей читается так: сначала число, указывающее во сколько раз изображение на чертеже увеличено сравнительно с исходным объектом. Второй цифрой, стоящей после двоеточия, отображается реальный (он же – натуральный или настоящий) размер рассматриваемого объекта (принимается равным 1).

Заключение

В данной статье были рассмотрены масштабы чертежей и их стандартные ряды. Следует также отметить, что на самих планах, проектах и изображениях величина масштаба указывается в специально отведенной графе в рамке, иначе называемой штампом.

Нанесение размеров. Масштабы – презентация онлайн

Похожие презентации:

Основы архитектуры и строительных конструкций. Основы проектирования

Конструктивные схемы многоэтажных зданий

Стадии проектирования зданий. Маркировка строительных чертежей (лекция №2)

Правила выполнения архитектурно-строительных чертежей

ЕСКД. Общие правила оформления чертежей. (Лекция 1.1)

задачи на построение (геометрия 7 класс)

Выполненный вариант контрольной работы по разделу “Техническое черчение”. (Приложение 3)

Параллельность в пространстве. (Графическая работа 2)

Строительное черчение. Графическое оформление и чтение строительных чертежей

Правила оформления чертежей ЕСКД. Форматы, масштабы, линии, шрифты

1. Урок черчения по теме:

2. Цели и задачи урока:

1.
2.
3.
4.
5.
Прививать навыки выполнения чертежей.
Закреплять основные понятия
оформления чертежей.
Знакомство с правилами нанесения
размеров, букв, цифр.

Знакомство с понятием «Масштаб».
Развитие технического и образного
мышления.

3. Учащиеся должны усвоить:

1.
Правила нанесения размеров:
• Линейные
• Угловые
• Числа на чертежах
• Знаки Ǿ R S L□
Учащиеся должны уметь:
2. Применять правила нанесения размеров
3. Читать размеры на чертежах
4. Правильно использовать масштабы

4. Линейные и угловые размеры

Рассмотрите чертежи деталей и ответьте на вопросы:
1.
2.
3.
Назначение размеров?
Единицы измерения линейных и угловых
размеров?
Как наносятся размерные числа?
4.
Как используются знаки
LRǾS □

5. Правила нанесения размеров

?
?
Смотри учебник на стр. 25

6. Нанесение размеров в шахматном порядке

7. Нанесение размеров одинаковых отверстий, равномерно расположенных по окружности

Нанесение размеров дуг и окружностей
Ǿ8
Ǿ14
?
?
Смотри учебник на стр. 26
Нанесение размеров
А
В
А
Таблица 5
В
В
А
А
А
Б
В
Чертёж №2
В
ØА
Б
А – размеры
конструктивных
элементов;
Б – координирующие
размеры;
В – габаритные размеры.

В
А
Чертёж №1
Б
В
В
Чертёж №3
Ø 50
Нанесение размеров с
учетом технологии
обработки детали
Ø 70
Ø 100
2×45º
80
175
220
Заготовка – 220× Ø 104
Обработка заготовки до
габаритного размера – Ø 100
Ø 104
Обработка последней
ступени детали до Ø 50 мм
на длину 80 мм и снятие
фаски 2×45º
Ø 100
220
Ø 70
Обработку на длину 175 мм
до Ø 70мм
175
2×45º
Ø 50
220
80
При нанесении размеров необходимо учитывать
особенности изготовления, характер работы каждого
элемента.
Размеры наносят так, чтобы при изготовлении детали не
приходилось выяснять что-либо путем подсчетов.
На которых чертежах расположение отверстий
скоординировано верно?

12. МАСШТАБЫ

Рассмотрите чертежи деталей и ответьте на вопросы:
1.
2.
Что такое масштаб?
Какие масштабы бывают?
(смотри учебник стр. 28 п. 2.6)

13. МАСШТАБЫ

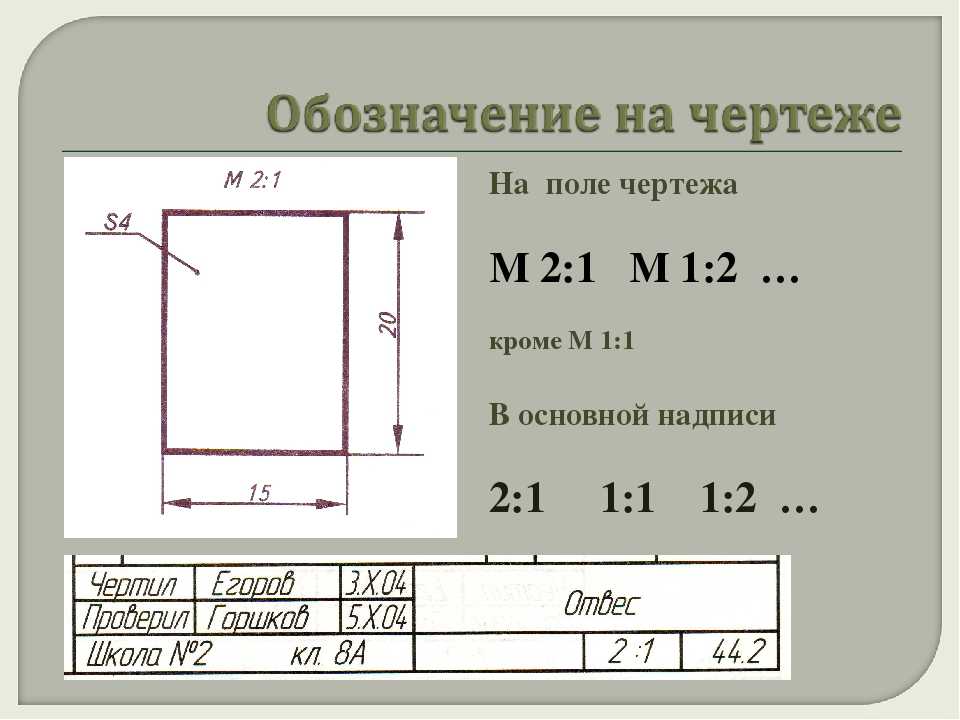

Масштаб – это отношение размеров изображения к
действительным размерам предмета.

Стандарт (ГОСТ 2.302-68) устанавливает:
масштаб натуральной величины – 1:1
масштабы уменьшения – 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15: 1:20;
1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800;
1:1000.
масштабы увеличения – 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1;
40:1;50:1; 100:1.
• При любом масштабе на чертеже всегда наносят только
действительные размеры.
• Размеры углов не изменяются при выборе масштаба
изображения.

14. Упражнение на закрепление материала

Нанесение размеров
10
НАНЕСЕНИЕ РАЗМЕРОВ ПО ГОСТу
35
20
12
10
15
35
14
8
40
35
36
15
40
36
20
40
ИСПРАВЬ ОШИБКИ
8
12
14
Нанесение размеров по ГОСТу

15. Закрепление изученного материала

16. Итог урока

? (устно ответить на вопросы или на тесты – задания)
• В каких единицах выражают линейные размеры на
машиностроительных чертежах?
• Какой толщины должны быть выносные и размерные
линии?
• Какое расстояние оставляют между контуром
изображения и размерными линиями?
• Как наносят размерные числа на наклонных размерных
линиях?
• Какие знаки и буквы наносят перед размерным числом
при указании величины диаметров и радиусов?
• для чего служит масштаб?
• Какие вам известны масштабы увеличения и уменьшения,
установленные стандартом?
